Протерм скат расчет мощности для низкотемпературной системы отопления: параметры для выбора котла и схема подключения

параметры для выбора котла и схема подключения

24 Марта 2022

Просмотров:  2493187973

Время чтения:  13 минут

Содержание

Преимущества электрических котлов для нагрева теплых полов

Требования к установке

Рекомендации по созданию такой системы

Какой выбрать электрический котел для теплого пола

Расчет мощности котла

Обустройство теплого пола и подключение к электрокотлу

Самотечная система

Какой бойлер выбрать

Подвод электрической проводки и подключение к ней электрокотла

Подключение электрического котла к теплому полу

Рекомендованные стандарты для теплого пола

Электрический котел и двойные тарифы

Лучшие модели электрических котлов с расширительным баком

Коротко о главном

Сформировать комфортный микроклимат в частном доме можно различными способами, в последние годы домовладельцы отдают предпочтение теплым полам.

Эта низкотемпературная система позволяет создать на этажах разные температурные режимы. Но, если дом расположен на территории, где нет магистрального газа, а владельцы дома не хотят устанавливать твердотопливное оборудование, остается один вариант – теплый пол от электрического котла.

Водяной пол от однофазного электрического котла

Преимущества электрических котлов для нагрева теплых полов

Электрические котлы небольшой мощности можно установить и подключить самостоятельно при наличии знаний и навыков. Настенные агрегаты компактны и легки, имеют стильный дизайн, их можно размещать непосредственно в жилых помещениях, за исключения спальных комнат. Современные модели работают бесшумно, плавно запускаются, имеют удобную панель управления с дисплеем, в них предусмотрена возможность интеграции программатора. Электрокотлы позволяют создать в доме комфортную атмосферу без существенных финансовых издержек.

Требования к установке

Требования к электрическому оборудованию собраны в «Правилах устройства электроустановок», основные из которых:

• установку в доме электрического агрегата мощностью до 10 кВт не нужно согласовывать в Энергонадзоре, но если оборудование будет комплектоваться дифференцированным счетчиком, лучше согласовать работы;
• агрегаты мощностью от 6 кВт нужно подключать к трехфазной линии, практика показывает, что котлы до 12 кВт можно подключать к однофазной сети, но функционировать на полную мощность они не смогут.

Схема водяной низкотемпературной системы от электронагревателя

Система теплого пола водяного с электрокотлом формирует на этажах разные температурные режимы. Тепло расходуется эффективнее: нагретый воздух поднимается к перекрытиям. Теплоноситель подается в контуры при температуре до +50 °C, пол прогревается от +20 до +23 °C. Низкотемпературная система состоит из трубных разводок, что обеспечивает равномерность отопления помещения, но ее сложно монтировать и проблематично ремонтировать.

Рекомендации по созданию такой системы

• Лучший вариант для водяного пола – это агрегаты с ТЭНом. Они могут обогревать рабочую среду низкотемпературной системы и одновременно подготавливать горячую воду для бытовых нужд, но при таком решении в обвязку коммутируется бойлер, чтобы из крана выходил поток на 15 градусов теплее.
• Если водяной теплый пол запитывается от электрокотла, нужна установка смесительного узла для понижения температуры теплоносителя с +60 °C до оптимальных значений.
• Если к агрегату можно подключить комнатный датчик температуры, появится возможность выставлять более точные настройки.

Установленный агрегат

• Чтобы увеличить эффективность водяного пола, нужно использовать дополнительные компоненты и схемы.
• Лучше для каждого контура прокладывать отдельную трубу, желательно, чтобы она была цельной.
• Для теплого пола лучше использовать очищенный теплоноситель, нужно устанавливать в контурах фильтры.

Какой выбрать электрический котел для теплого пола

Подключение электрокотла к теплому полу – оптимальное решение, поскольку агрегат не нужно контролировать – он работает автоматически, без участия человека. Для этой цели лучше выбирать модели, в инструкции которых производитель указывает на возможность такого решения. В противном случае потребуется покупка и интеграция в схему дополнительных узлов. При выборе нужно рассматривать такие параметры:

• Мощность. От этой характеристики зависит эффективность отопления конкретного дома. Она должна соответствовать ряду аспектов: площадь помещения, высота потолка, планировка, теплопотери, толщина стяжки, напольное покрытие.

Электронагреватель с расширительным баком

• Тип монтажа. Настенные модели компактны и легки, но ограничены по мощности. Более производительные установки имеют напольное исполнение.
• Количество контуров. Для водяного пола можно использовать и одно-, и двухконтурные модели.
• Система безопасности и диапазон регулировок. Наличие этих функций разрешает управлять микроклиматом помещений легко и комфортно.

На заметку! Рекомендуют подключить автоматический модуль управления к датчику, установленному на высоте 0,2 метра от поверхности. Прибор поддерживает комфортную температуру при небольшом потреблении ресурса.

Расчет мощности котла

Стандартная пропорция для простейшего расчета мощности агрегата: 1 кВт на 10 м2. Если низкотемпературная система будет работать от одноконтурного агрегата – делают запас 15%, если от двухконтурного – 25%. Если результат – не целое число, его округляют в большую сторону. Более точные расчеты могут сделать профильные технологи.

Электрокотел в системе отопления

Обустройство теплого пола и подключение к электрокотлу

Для очевидности примера можно рассмотреть, как обустроен водяной теплый пол от электрокотла мощностью 3 кВт в помещении площадью 30 кв.

м. В систему нужно интегрировать бойлер с двумя выходами с диаметром 2,6 см на согретую и охлажденную воду. Работы выполняются в следующем порядке:

• Сначала подготавливают основание: его нужно очистить от мусора и выровнять.
• Коллекторный узел монтируют на стену или в металлический шкаф.
• Помещение обклеивают по периметру демпферной лентой, такое решение сохранит целостность стяжки.
• Установка тепло- и гидроизоляции из пенопласта, полиэтилена пленки, пенополистирола и других материалов. Сверху рекомендуется положить армирующую сетку.
• Укладка водяного контура из труб по схеме с шагом. Можно использовать термостойкие пластиковые, медные или полиэтиленовые изделия. Контур фиксируется на армирующей сетке хомутами из пластика.
• Водяной контур коммутируют с распределительным коллектором двумя концами: одним – к горячему крану, другой – к холодному.
• Распределительный узел коммутируют к бойлеру трубами из стали.
• На коллектор устанавливают трехходовой клапан с термоголовкой.

Трехходовой термостатический клапан

• К водяному полу подключают циркуляционный насос.
• Расширительный бак для отвода излишков рабочей жидкости из системы монтируют на обратную трубу электрокотла. Перед РБ нужно установить трубку для воздуха.
• Проверка системы на наличие течи и работоспособность выполняют опрессовкой под рабочим давлением сутки.
• Если система выдержала испытания, заливают бетонную стяжку. В трубах должно быть давление. Бетон должен полностью высохнуть. Отделочное напольное покрытие укладывают на сухое бетонное основание.

Эта схема работает по такой схеме: нагретый котлом теплоноситель через коллектор подается в контур низкотемпературной системы, отдав тепло, жидкость возвращается через распределительный узел в обратный трубопровод агрегата. Если температура поступающей в теплый пол среды выше заданных параметров, трехходовой клапан автоматически ее перекрывает и подает холодную воду. Перемешивание происходит в специальной емкости.

При достижении нужной температуры закрывается подача холодной воды.

Низкотемпературная система перед заливкой бетонной стяжки

Самотечная система

Чтобы сделать теплый пол экономичнее, можно создать самотечную систему. Основной недостаток такого решения – нужно максимально снизить тепловые потери, поскольку поверхность пола должна иметь постоянную температуру. Для этого нужно:

• утеплить стены;
• использовать теплоизоляционный материал в «пироге» теплого пола;
• установить герметичные стеклопакеты;
• низкотемпературная система должна быть расположена как можно ближе к агрегату;
• площадь комнаты не должна быть более 15 кв.м, в противном случае потребуется насос;
• трубы контура теплого пола должны иметь малое гидросопротивление, рекомендованный диаметр – 2 см.

Важно! Бесколлекторная система водяного пола может быть реализована только на небольшой площади, всегда нужно рассчитывать протяженность труб, а укладывать их так, чтобы на входе в котел рабочая среда не была слишком холодной. В противном случае будет обильно образовываться конденсат, который быстро выведет из строя котел.

Какой бойлер выбрать

Обычный электрический проточный бойлер не сможет выполнять функции в низкотемпературной системе, причин не мало, но главная – большое потребление электроэнергии. Оптимален для теплого пола нагреватель воды накопительного типа. Кроме этого, нужно точно подобрать мощность ТЭНа, поскольку от этого параметра зависит интенсивность нагрева рабочей среды. Поскольку при расчете мощности действует все та же пропорция – 1 кВт на 10 кв.м – бытовые модели для теплого пола не подходят. Их можно использовать при установке низкотемпературной системы в санузлах. Важен объем емкости, поскольку, чем больше получается горячей рабочей среды, тем реже включается котел и меньше потребляется электроэнергии.

Большой бойлер экономит электроэнергию

Подвод электрической проводки и подключение к ней электрокотла

При подключении электрического котла к сети нужно строго соблюдать правила безопасности. Агрегаты мощностью от 3,5 кВт коммутируются через автомат напрямую в линию, менее мощные приборы подключаются от розетки. Мощность отопительного оборудования и сечение силового кабеля должны соответствовать друг другу. Схема подключения к электросети одинакова для электрокотлов любого типа, отличия только в коммутации по одной или трем фазам:

• в однофазной сети фаза подключается к любому из контактов: U, V или W;
• в трехфазной – подключается к каждому из трех контактов: U, V и W.

Заземление и ноль подключаются одинаково в сетях 220 В и 380 В.

Заземление

Любое электрическое оборудование большой мощности, к которому относятся и котлы отопления, должно быть заземлено. Провод прокладывается двумя способами: от корпуса к распределительному щиту или от корпуса к установленным в землю электродам. Наружная часть заземления прокладывается не дальше 1 метра от фундамента.

Схема заземления в частном доме

Подключение электрического котла к теплому полу

Перед подключением электрического агрегата отопления к низкотемпературной системе теплого пола нужно прочесть инструкцию по эксплуатации и в работе точно следовать рекомендациям и требованиям производителя. Одно из обязательных условий безопасной работы электрического оборудования – отдельный выход на щиток.

Рекомендованные стандарты для теплого пола

Чтобы в процессе эксплуатации низкотемпературной системы не возникло неудобств и не пришлось перекладывать теплый пол водяной от электрического котла, что довольно сложно, нужно придерживаться рекомендаций специалистов. Основные правила:

• температура нагревания теплоносителя в системе теплых полов согласно установленным нормативам составляет +50 °C;
• сама поверхность нагревается только до +23 °C;
• реальные показатели температуры рабочей жидкости в среднем составляют +39 °C;
• есть нормативы для помещений различного назначения: для жилых комнат – +26 °C, для санузлов, коридора и кухни – +31 °C.
• по трубопроводу низкотемпературной системы теплоноситель движется за счет работы циркуляционного насоса;
• модель циркуляционного насоса выбирается согласно максимально возможной скорости циркуляции конкретного вида полов, для водяных полов она составляет 0,6 м/сек;
• перепад температурных показателей рабочей жидкости на выходе в низкотемпературную систему и на ее выходе не должен превышать 10 градусов.

Электрический котел и двойные тарифы

Если домовладелец планирует отапливать свой дом электрическим котлом, нужно приобрести и установить двухтарифный счетчик. Цена на электроэнергию ночью ниже, и, сформировав рациональный режим потребления ресурса, можно существенно снизить расходы. Также целесообразно интегрировать в автономную систему отопления теплоаккумулятор. Такое решение позволяет греть теплоноситель ночью, а днем – расходовать это тепло.

Лучшие модели электрических котлов с расширительным баком

Теплый пол от электрического котла – не редкость, пользователи опробовали множество моделей. По их отзывам и мнениям экспертов отрасли составлен рейтинг зарекомендовавших себя агрегатов.

«Галан», серии «Вулкан», «Очаг», «Гейзер». Отечественные электродные автоматизированные агрегаты проточного типа, они экономичнее любых ТЭНовых котлов. Их можно оптимизировать под разные показатели тепловых потерь. Установку этого оборудования не нужно согласовывать в инстанциях, работают бесшумно, просты в монтаже, компактны, заявленный производителем срок эксплуатации – 30 лет. Агрегаты нужно подключать к сети через стабилизатор.

Электронный проточный нагревательный прибор Галан Гейзер Турбо

Proterm Gepard 12 MTV. Настенная модель мощностью 11,9 кВт с возможностью установки минимальной температуры +38 °C. Электрический котел зарекомендовал себя в российских условиях эксплуатации, он точен, надежен, неприхотлив, экономичен.

Baxi ECO Nova 14F. Недорогой, но качественный и надежный агрегат с КПД до 93% в любом режиме. Его можно переключать на подготовку горячей воды с температурой от 25 °C.

Ferroli. Итальянские настенные электрические одноконтурные котлы, которые можно подключать к сети на 220 В и на 380В. Оборудование комплектуется функцией нагрева бойлера и встроенной автоматикой с большим набором функций, включая самодиагностику и программатор. К агрегату можно подключить накопительный бак для подготовки ГВ и низкотемпературную систему.

Wattek ELTEK-2. Котел можно программировать по режимам и температурам на день и на неделю, он комплектуется набором защит, включая защиту от перепадов напряжения в сети, предусмотрена возможность GSM-управления, для этого в базовую плату интегрируется плата расширения, настройки и регулировки задаются с мобильника.

Wattek ELTEK-2 с ТЭНами из нержавейки

Buderus Logamax, серии E. Настенные ТЭНовые котлы разной мощности с высоким КПД. Их можно подключать к любой системе отопления, они просты в монтаже и эксплуатации, надежны, экономичны, долговечны, но их цена – высока.

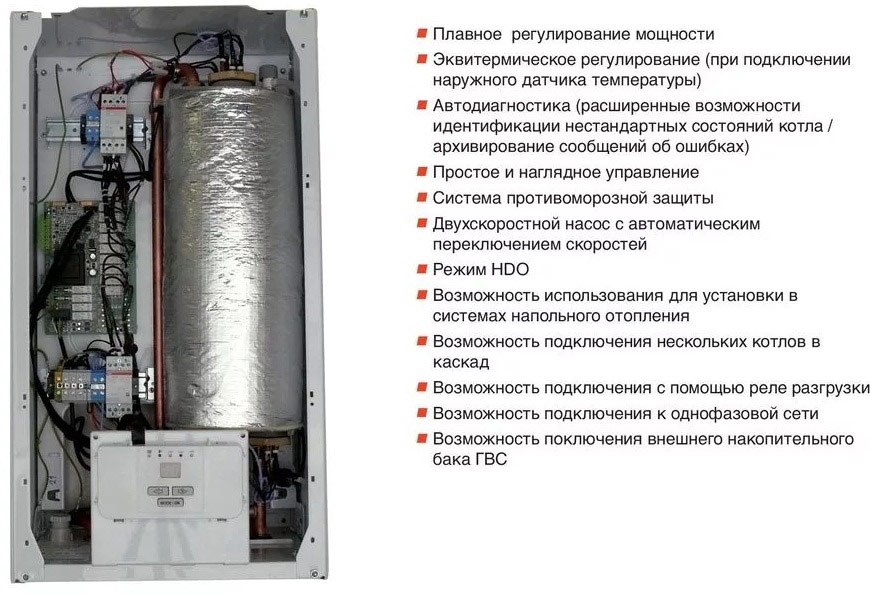

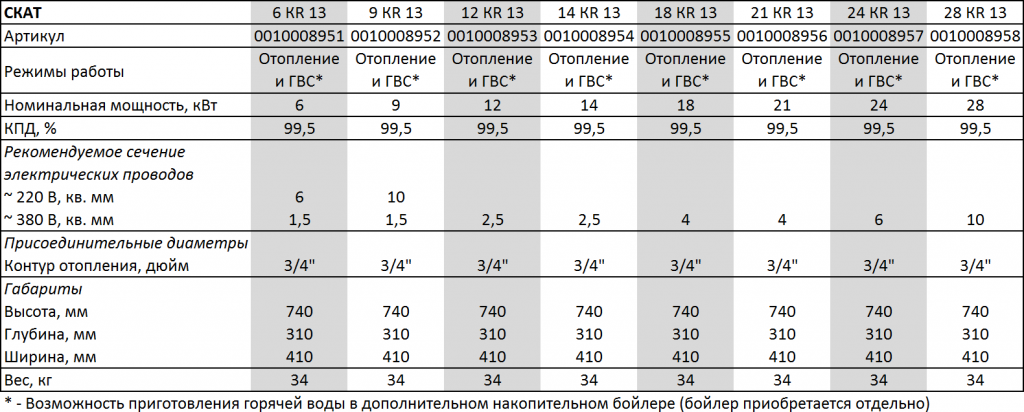

Protherm RAY (СКАТ) 6 KE. Компактный, надежный и безопасный настенный котел для небольшого дома, работает от сети на 220 В с удобным управлением кнопками, ярким дисплеем, русифицированным меню. Объем бойлера – 58 литров. Агрегат комплектуется многофункциональной автоматикой и расширенным набором защит: от перегрева, от замерзания, от короткого замыкания, есть система самодиагностики.

Leberg ECO-HEATER. Этот котел мощностью 22,5 кВт рассчитан на отопление больших площадей, в нем предусмотрена возможность подключения низкотемпературных нагревательных приборов, переключая нагрев рабочей среды до +30 °C.

Устройство Leberg ECO-HEATER

Kospel EKCO. ТЭНовые настенные котлы с возможностью подключения водяного пола – нижний температурный предел – +30 °C. Многофункциональны и надежны, мощность регулируется плавно по шести ступеням, настраивается автовключение, экономично потребляют ресурс, просты в эксплуатации.

РусНИТ. Настенные электрические котлы для отопления помещений площадью до 80 кв.м. Их можно подключать к одно- и трехфазной электросети, продолжают стабильно работать при падении напряжения, могут возникнуть сложности при подключении.

Панель управления котла РусНИТ

Коротко о главном

1 кВт тепла, выработанного электрокотлом, дороже, чем 1 кВт, выработанного твердотопливными и газовыми котлами. Но электрическое оборудование более безопасно и надежно, а чтобы сэкономить, нужно перейти на двойной тариф, использовать температурные регуляторы, внешние термодатчики, отказаться от контура подготовки горячей воды.

Почему вы решили установить теплый пол от электрического котла? По каким параметрам выбирали оборудование? Довольны ли вы работой системы?

Автор

Руслан Темченко Специальность: Инженер

Все статьи

Поделиться

Поделиться
