Protherm grizzly 65 150 klo: Инструкция на Котёл чугунный газовый Grizzly 65-150 KLO бренда Protherm

Разное

alexxlab
18.04.2023
Комментарии: 0

Напольный котёл PROTHERM Гризли KLO

(скачивание инструкции бесплатно)

Формат файла: PDF

Доступность: Бесплатно как и все руководства на сайте. Без регистрации и SMS.

Дополнительно: Чтение инструкции онлайн

Инструкция по монтажу

и обслуживанию

65, 85, 100, 130, 150 KLO

Grizzly

7831_03

Страница:
(1 из 44)

навигация

Оглавление инструкции

Страница 1 из 45
Grizzly Инструкция по монтажу и обслуживанию 65, 85, 100, 130, 150 KLO 7831_03
Страница 2 из 45
Страница 3 из 45
Protherm GRIZZLY 65 – 150 KLO Производственный номер котла обозначен на этикетке, расположенной на экранирующем покрытии чугунного тела. Производственная этикетка доступна после снятия переднего покрытия котла. СОДЕРЖАНИЕ Предписания и нормы ……………………………..3 Обеспечение
Страница 4 из 45
Уважаемый заказчик ! Вы стали владельцем чугунного котла KLO (ГРИЗЛИ) для работы на природном газе. Мы уверены, что при правильной эксплуатации, котел Вас будет полностью удовлетворять. Поэтому внимательно изучите эту инструкцию и соблюдайте правила обслуживания. Основные условия для монтажа и
Страница 5 из 45
горючие и взрывоопасные пары (напр., испарения красок при покраске, при утечке газа и т.п.) – если необходимо слить воду из котла или из любого места системы, вода не должна быть настолько теплой, чтобы предоставляла опасность. – не проводить повторный пуск котла, пока не нормализованы условия для
Страница 6 из 45
ЧСН 33 1500 : 1991 – Ревизия электрических приборов. ЧСН EN 60 335-1 : 1997 – Безопасность электрических приборов для бытового применения и подобных целей. Часть 1 – Общие требования. г) для дымоходов ЧСН 73 4210 : 1989 – Строительство дымоходов и подсоединение топливных аппаратов. ЧСН 73 4201 :
Страница 7 из 45
является частью поставки котла. Котел может работать с непрямонагреваемым резервуаром горячей воды. Стандартное оснащение позволяет легкое соединение котла с резервуаром посредничеством клеммника котла. Основное подключение котла приспособлено для подсоединения подзарядного насоса ГВС. В случае,

Страница 8 из 45
Основные и присоединительные размеры котла A B 1195 960 850 52 75 G6/4″ G1″ 111 605 92 125 370 720 G6/4″ D C 544 Т и п котла 65 KLO 85 KLO 100 KLO 130 KLO 150 KLO A 850 1010 1170 1410 1570 B 460,5 540,5 620,5 740, 5 820,5 C 860,3 850,3 840,3 825,3 825,3 D 180 200 220 220 250 Рис.1 6
Страница 9 из 45
Потери давления котлового тела Рис.2 Оснащение котла Котел PROTHERM KLO состоит из: 1. чугунного тела котла, включая изоляцию, и трубопроводных участков гидравлических присоединений, 2. доски горелки, включая газовые трубки и пускового оборудования, 3. коллектора продуктов сгорания, включая
Страница 10 из 45
нагрева ОВ в запальную горелку подается газ из газового клапана и одновременно происходит искрение на ее конце, которое вызывается автоматикой зажигания. После розжига запальной горелки и подтверждения пламени с помощью ионизационного электрода, подается газ в главную горелку, который разжигается

Страница 11 из 45
Рабочая схема котла KLO Рис.3 1. Панель для контроля 2. Покрытие прерывателя тяги 3. Выход продуктов сгорания 4. Прерыватель тяги 5. Термостат продуктов сгорания 6. Выход ОВ 7. Подача газа 8. Звенья чугунного тела 9. Вход ОВ 10. Камера сгорания 11. Основание котла 12. Подача воздуха для сгорания
Страница 12 из 45
концентрации эмиссий и чтобы сохранялась соответствующая температура. Стационарный чугунный котел PROTHERM KLO отбирает воздух для сгорания из помещения, где установлен. Воздух для сгорания, приводимый в котел, не должен содержать пыль и агрессивные или горючие материалы (пары растворителей,
Страница 13 из 45
(G 1“) таким способом, чтобы соединительные окончания котла не были под нагрузкой труб отопительной системы.

Соединительные окончания должны иметь внешние резьбы. Рекомендуется установить на соединительных местах закрывающие вентили, чтобы при ремонтах не возникала необходимость слива отопительной
Страница 14 из 45
несущую способность и не должен быть скользким. Уборка помещения должна проводиться только сухим способом (например, пылесосом). Котел должен размещаться на негорючей подставке. В случае, если пол изготовлен из горючего материала, необходимо оснастить котел несгораемой, изоляционной подкладкой,
Страница 15 из 45
(желто-зеленого цвета). Не разрешается пользоваться различными “тройниками” и т.п. Котел защищен от перегрузки и короткого замыкания плавким предохранителем (Т 4А/250В), размещенным на панели управления. Возможную замену предохранителя должен проводить сервисный техник. При управлении котла
Страница 16 из 45
Управление и сигнализация Размещение отдельных элементов управления и сигнализации котла изображено на рис.панели управления (рис.
5). Панель управления разделена на 2 части: – контрольная, где находятся основные элементы управления и контроля и главный выключатель. – главная (размещена под
Страница 17 из 45
Описание элементов управления Г лавный выключатель – отключает подачу электрической энергии в котел Сигнализация неисправности потери пламени – загоранием красной лампочки сигнализируется неисправность в результате погасания пламени. Причиной неисправности может быть прекращение подачи газа при
Страница 18 из 45
ведущие к таким нарушениям, потребителю ни в коем случае не разрешается манипулировать с данными элементами!!! Кнопка RESET – нажатием кнопки можно устранить неисправность, сигнализированную красной сигнальной лампочкой потери пламени. При повторении этой неисправности, необходимо вызвать сервисную

Страница 19 из 45
Основные инструкции по обслуживанию котла : 1. Выключение или включение котла помощью сетевого выключателя на панели управления. 2. При обслуживании котла комнатным или эквитермическим регулятором, все операции управления отопительной системы проводятся на самом регуляторе. Рабочий регулятор котла
Страница 20 из 45
опасность ожога. 10.Потребитель должен проводить установку, введение в работу, регулярное сервисное обслуживание и устранение неисправностей только у договорной сервисной организации PROTHERM. В случае несоблюдения этого условия, не действует гарантия на функцию работы котла. 11.Необходимо
Страница 21 из 45
длительном отключении, необходимо закрыть подачу газа и отключить котел от электросети отсоединением электрического штекера из розетки. Если не угрожает замерзание котла, можно оставить в нем воду, в противном случае, необходимо слить воду из котла , бойлера ГВС и системы. Если устройство

Страница 22 из 45
Соблюдение норм при монтаже котла, его введении в эксплуатацию, гарантийном и послегарантийном сервисе обеспечиваются официальными сервисными организациями производителя с соответствующими лицензиями. При использовании котла необходимо действовать согласно данной инструкции и сопроводительной
Страница 23 из 45
Технические параметры котлов ряда KLO Тип котла . ………………………….65 KLO …………… 85 KLO …………..100 KLO…………..130 KLO …………. 150 KLO Кол-во звеньев ……………………..8…………………….. 10 …………………….12 ……………………
Страница 24 из 45
L Расположение котловый на котельный A – ширина котла L – глубина котла 22
Страница 25 из 45
Данные инструкции предназначены только для сервисной организации и являются неотделимой частью «Инструкции по обслуживанию. Установка котла Сборка котла после транспортировки Котлы ряда KLO по причинам транспортировки поставляются с прерывателем тяги в горизонтальном положении. После
Страница 26 из 45
помощью шпоночных зажимов в верхних углах. При снимании покрытий необходимо преодолеть давление скобок, скрепленных штырями навеса. После чего можно легко снять покрытие. Верхнее покрытие снимается после отвинчивания 2 саморежущих винтов, размещенных в задней части котла. После чего, снять покрытие
Страница 27 из 45
котла для подключения вспомогательных приборов. Панель остается соединеной с электрической коробкой с помощью проводников и капилляров датчиков и термостатов. Предупреждение: необходимо провести заземление котла. Если котел будет применяться с комнатным регулятором, перед его подсоединением должна
Страница 28 из 45
является вспомогательное поверхностное соединение, который служит напр. для для подсоединения насосоа и клапанов для смесительных контуров. В случае использования некоторого из выходов, присоедините проводники от коннектора „J1“ согласно схемы. Примечание: каждый из приведенных регуляторов требует
Страница 29 из 45
явились причиной неисправности. – Котел не разрешается использовать с другими элементами безопасности, чем рекомендует производитель! После каждого сервисного ремонта, необходимо функции данных термостатов проконтролировать. – Повторный старт котла можно проводить после охлаждения датчика
Страница 30 из 45
следующие : a) Закрытые клапаны ОВ на входе и выходе из котла б) неправильная температурная настройка аварийного термостата в) неправильные расчеты насоса ОВ г) загрязненный фильтр ОВ д) загрязненный грязевик е) препятствие в отопительной системе ж) загрязненный теплообменник про. сгорания / вода
Страница 31 из 45
в отопительную систему. Во время работы котла проводим контроль герметичности всех соединений газового тракта в котле напр. мыльным раствором. Возможные негерметичности (возникшие напр., при транспортировке котла) необходимо устранить и контроль повторить. е) В конце подготовки и старта котла
Страница 32 из 45
рекомендуемые. При обнаружении неисправностей не разрешается продолжать работу котла до устранения причин неисправностей!!! При проведении ремонтных работ, необходимо провести мероприятия для предотвращения возможного ущерба здоровья, главным образом, ожоги, электрический ток и т.п. Если
Страница 33 из 45
6. Переключателем мощности переключите котел на максимальную мощность (два факела). 7. Ослабьте покрытие на газовом клапане GV2 (рис. 13 / поз. 3), кде находится пластмассовый винт мощности (максимальная мощность). 8. согласно табл. 5 для давления на входе настройте требуемое давление газа на
Страница 34 из 45
Настройка давления газа 130-150 KLO стандарт – природный газ Настройка 100% мощности 1. Ослабьте винт измерительного места входного давления газа на газовом клапане 2. Измерьте манометром (U-шлангом) входное давление газа в котел 3. Ослабьте винт измерительного места давления газа на выходе в
Страница 35 из 45
Котлы 65 – 100 KLO – 100% мощность Таблица для настройки двур газовых арматур в давленно нестабильной сети там, куда мочь давление колебать в диапазон 12,75 – 25 мБар – газовая арматура с выходом на пилотную горелку Sit NOVA 843 GV2 – газовая арматура с выходом на пилотную горелку Sit NOVA 840 GV1
Страница 36 из 45
Таблица 6 Тип / кол-во элементов 130 KLO / 15 давл. перед г.а. 150 KLO / 17 давл. на раз. форс. давл. перед г.а. mmh3O давл. на раз. форс. mmh3O 130 72 130 72 140 73 140 74 150 73 150 75 160 74 160 75 170 74 170 76 180 74 180 76 190 74 190 77 200 74 200 77 250 74 250 78 130 – 150 KLO давление на
Страница 37 из 45
35 Условные обозначения к схемам приведены на стр. 36 Схема подключения котла PROTHERM 65 – 100 KLO
Страница 38 из 45
36 Условные обозначения к схемам приведены на стр. 36 Схема подключения котла PROTHERM 130 – 150 KLO
Страница 39 из 45
Условные обозначения к эл.схемам 65 – 150 KLO HV PO1 PT-TOP TL1 DT1 DT2 HT TS TC SP RE1 D1-4 D1-12 VDR1 VDR1-3 GV1 GV2 J1/1-12 J2/1-6 J3/1-7 SV1 SV2 SV3 – главный выключатель – сетевой предохранитель – раб.регулятор отопления – кнопка для устранения ошибки, RESET – сигн.ламп.красная, сигнализация
Страница 40 из 45
38 Описание клемм эквитермического регулятора приведены в сопроводительной документации к нему Схема подключения присоединительного комплекта для котла KLO и регулятор RVA 43-222
Страница 41 из 45
39 Описание клемм эквитермического регулятора приведены в сопроводительной документации к нему Схема подключения присоединительного комплекта для котла KLO и регулятор RVA 63.242
Страница 42 из 45
40 Описание клемм эквитермического регулятора приведены в сопроводительной документации к нему Схема подключения присоединительного комплекта для котла KLO и регулятор RVA 63. 280
Страница 43 из 45
Страница 44 из 45
www.protherm-ru.ru Protherm Production s.r.o. Jurkovičova 45 909 01 Skalica Slovak republic С правом на изменения Представительство PROTHERM 123424, Россия, г. Москва, ул. Народного ополчения, д. 34 Тел.: (495) 788-75-44 Факс: (495) 788-45-65
Страница 45 из 45

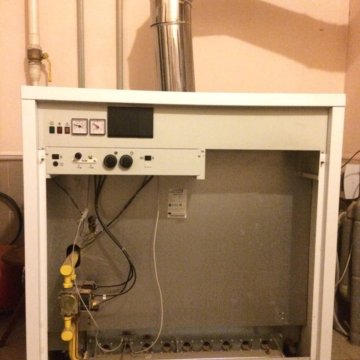

Газовый чугунный котел Протерм Гризли KLO

Неисправности и ремонт Коды ошибок

Функциональные особенности котлов Протерм Гризли

Модели Protherm KLO мощностью 65, 85, 100, 150 кВт.

Двухступенчатая горелка.

Поджиг газа при помощи электрической искры и горелки розжига.

Возможность подключения в каскад.

Высокий КПД.

Теплообменник из чугуна.

Удобное управление.

Низкие выбросы NOx и CO.

Малошумная работа.

Возможна эксплуатация в местах с пониженным давлением газа на входе котла.

Простая инсталляция.

Установка и монтаж котла Протерм Гризли КЛО

После транспортировки напольного котла на место установки необходимо снять упаковку, которую держит крепление.

Демонтировать верхнюю крышку котла, закрепленную двумя винтами.

После снятия крышки демонтировать прерыватель тяги. Прерыватель тяги закреплен 3-мя винтами на внутренней стороне котла.

Вытянуть часть прерывателя тяги и повернуть его так, чтобы горловина дымохода была в направлении вертикально вверх.

Установите часть прерывателя тяги в переходник и закрепите с помощью 10-ти винтов.

Монтаж датчика термостата продуктов сгорания

После монтажа прерывателя тяги необходимо установить датчик (капилляр) термостата продуктов сгорания, который размещен внутри котла, около прерывателя тяги.

Датчик установите в отверстие в задней части прерывателя тяги и закрепите с помощью зажима и винта.

Подключение котла к трубопроводам воды отопления и газа

Присоединительные выводы газового котла Protherm Гризли KLO 65, 85, 100, 150 кВт не должны подвергаться нагрузке со стороны труб системы отопления, или подвода газа.

Это предполагает точное соблюдение размеров всех подключаемых труб, как по высоте, так и по расстоянию от стены и взаимному расположению отдельных входов и выходов по отношению друг к другу.

Подключение котла к системе отопления рекомендуется выполнить так, чтобы при ремонте котла можно было бы сливать отопительную воду только из него.

Рабочее давление в котле и системе отопления

Система отопления (с проведением замеров на котле) должна быть заполнена до гидравлического давления 1 бар (соответствует гидростатической высоте водяного столба 10 м).

Рекомендуется поддерживать давление в диапазоне 1,2 – 2 бар. Объём расширительного бака нужно уточнить из технической документации в зависимости от объёма ОВ.

Термостатические клапаны радиаторов отопления

Можно использовать термостатические клапаны радиаторов отопления.

Если котёл управляется комнатным регулятором, термостатические клапаны не устанавливаются в помещении, в котором находится комнатный регулятор.

Пускноналадка

При запуске напольного котла Protherm Гризли 65, 85, 100, 150 KLO в работу надо выполнить следующие работы:

– Проверить давление газа на входе в котел.

– Проверить герметичность подачи газа.

– Перед заполнением воды в систему отопления надо проверить давление воздуха в расширительном баке.

– Проверить объём расширительного бака в технической документации на соответствие с объёмом отопительной системы.

– Заполнить ОВ в систему (давление 1 – 2 Бар).

– Проконтролировать герметичность отопительной системы и котла.

– Проверить сетевое питание в розетке.

– Ослабить заглушки на воздухоотделительных клапанах.

– Если котёл работает с регулятором Siemens, проверить его подключение к котлу.

– Проверить подключение датчика наружной температуры с регулятором Siemens.

– Открыть газовый кран и включить главный выключатель.

– Запустить газовый котёл Протерм Гризли КЛО 65, 85, 100, 150 кВт в работу.

– Проверить герметичность газа в котле.

– Проверить настройку мощности котла.

– После нагрева системы сделать сброс воздуха и дополнить ОВ.

Настройка термостата насоса

– Функция: Термостат обеспечивает защиту чугунного теплообменника от коррозии при низкой температуре ОВ.
– Термостат включит насос, когда температура ОВ достигнет настроенной (обычно 60C).
– Настройка термостата насоса: Снимите ручку управления термостата.
– Внутри ручки управления находится ограничительная пружина, которая должна быть в нужном положении.
– Это значит, что максимальная температура, при которой начнет работать циркуляционный насос, 60 C.
– Контроль термостата насоса: После включения котла в работу, он нагреет ОВ на температуру 60C.
– При этой температуре должен включиться насос.

Настройка аварийного термостата

– При пуске котла Protherm Grizzly в работу надо проверить настройку аварийного термостата.
– Термостат должен быть настроен на 95C.
– Во время перегрева котла, на панели управления начнет гореть желтая лампа.
– Снимите черную заглушку на кнопке деблокировки.
– С помощью отвертки на шкале настройте температуру на 110C.
– Нажмите кнопку деблокировки.
– Если невозможно деблокировать аварийный термостат, подождите, пока температура ОВ не понизится до 95C.
– После разблокирования снова настройте температуру на 95C.
– Найдите причину перегрева котла (неисправен насос, нет воды, нет циркуляции ОВ) и проведите ремонт.

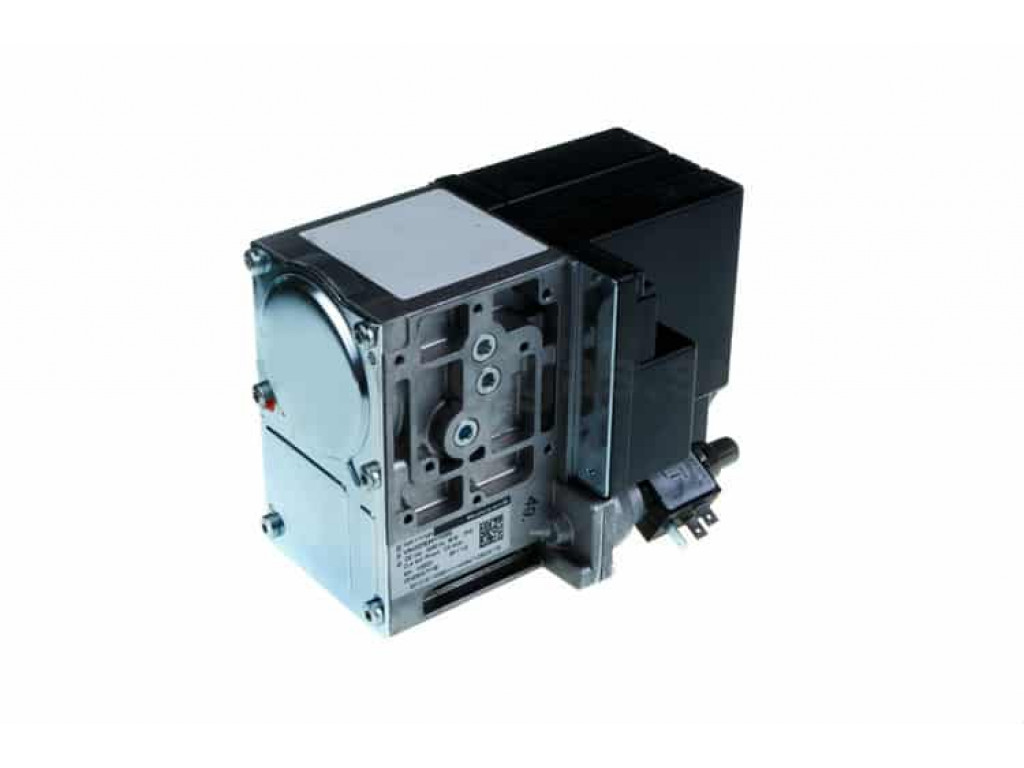

Газовые клапаны

65 – 100 KLO – SIT SIGMA 843. С модулятором и выходом газа для запальной горелки.

130 – 150 KLO – VR 400 B+B (multiblok). Выход для запальной горелки.

Сливные клапаны

Справа и слева в передней части чугунного теплообменника находятся сливные клапаны.

Сливной клапан используется только для слива воды из котла.

Для слива воды из системы отопления надо установить сливной клапан в самой низкой части системы.

В комплекте сливного клапана предусмотрена заглушка.

Демонтаж запальной горелки

– Выключите котел и закройте газовый клапан перед котлом.
– Отсоедините ионизационный кабель от электрода.
– Разомкните кабель высокого напряжения.
– Открутите гайку подачи газа запальной горелки.
– Отверните винты и отделите запальную горелку от основной.
– Перед монтажом проверьте диаметр форсунки запальной горелки.
– Также проконтролируйте герметичность газа.

Демонтаж основной горелки

– Отключите котел и закройте газовый клапан.
– Отверните четыре винта из фланца подачи газа в горелку.
– С боков горелки отверните гайки.
– Осторожно извлеките горелку из камеры сгорания.
– Горелочную трубу держат четыре винта.
– Перед монтажом проверьте расстояние между электродами розжига и ионизации.
– Проверьте герметичность газа.

Настройка давления газа котла Гризли КЛО

– С помощью манометра измерьте в точке замера на газовом клапане входное давление газа.

– Оно должно быть не менее 1,8 кПа.

– После замера затяните винт и проверьте герметичность точки измерения.

– Давление на форсунки замеряется прямо на коллекторе горелки.

– Запустите котел в работу.

– Перед измерением давления газа на выходе, нужно подождать, чтобы давление выровнялось.

– Переключатель мощности на панели управления установите на два пламени – максимальная мощность

– Измерьте давление газа на форсунки и сравните величину с таблицей в инструкции котла.

– Настройте давление газа при макс. мощности гайкой на модуляторе клапана SIT 843.

– Когда невозможно достигнуть желаемой величины давления с помощью настройки гайкой, надо увеличить давление пластмассовым винтом под заглушкой на клапане SIT 840.

– Переключатель мощности на панели управления установите на одно пламя – минимальная мощность.

– Отверткой настройте давление при мин. мощности на модуляторе клапана SIT 843.

– Затяните винт в точке измерения и проверьте герметичность.

Розжиг газа – неисправности котла Protherm Grizzly

Если не зажигается запальная горелка, на панели загорается красная лампа.

Неисправность: не идет искра

Проверить:

– Сигнал автоматики и регулятора.
– Питание на автоматике розжига.
– Кабель поджига.

Если пламя появится, но в течении 50 сек. горелка погаснет и загорится красный сигнал, нужно проверить ионизационный ток, электрод и кабель.

Также проконтролировать подключение котла в питанию. Если неисправность остается, замените автоматику поджига.

Для сброса ошибки нажмите кнопку RESET на панели управления.

Неисправность: искра идет, но горелка не зажигается

Проверить:

– Давление газа на входе.
– Настройку мин. мощности.
– Подключение кабеля на газовые клапаны.
– Катушки газового клапана.
– Горелку поджига – фильтр.
– Расстояние между электродами розжига (3 – 4 мм).
