Провод пвс гост: 20,75 ² 200 7399-97 37.38 ѻ

Провод бытовой ПВС 3х0,75 белый, ГОСТ 7399-97 044903006 Электрокабель (ЭКЗ)

Документ: Запрос    [ 0 позиций ]

Тарифная цена:

“>(История цены) 26,88  RUB /м

м

в наличии у всех поставщиков

м

в регионе Россия/Нижегородская область

Синонимы: Бытовые кабели кабеля провод провода шнур шнуры марки марка с маркировкой маркировка для бытовых приборов устройств к бытовым приборам устройствам соединительный соединительные для удлинителя удлинителей ПВС 3×0,75 3х0,75 3 0,75 3×0.

75 3х0.75 3 0.75

Производитель:   Электрокабель (ЭКЗ)

Артикул компонента: 044903006

Статус: – .

Класс: 1.1.7. Провода и шнуры бытовые

Серия: FE22.133.1. Провода бытовые ПВС [ЭКЗ]

Описание

Подобрать аналоги

Совместимые изделия

Документация

К сравнению

Справочные данные

Нормативные документы

Описание

Техническая информация

Дата	Цена
10.11.2018	26,88 RUB
10. 03.2017	21,50 RUB
10.12.2016	20,88 RUB
04.08.2016	20,88 RUB
14. 03.2016	20,88 RUB
11.03.2016	20,88 RUB
30.09.2015	20,88 RUB
16. 09.2015	22,19 RUB
24.08.2015	22,19 RUB
08.08.2015	22,19 RUB

Маркоразмер кабельного изделия		ПВС 3х0,75
Марка кабельного изделия		ПВС
Показатель пожарной опасности (кабельная маркировка)		без маркировки
Жилы – количество и тип (основные + вспомогательные)		3
Сечение основных жил		0,75мм²
Сечение вспомогательных жил
Материал токопроводящих жил		медь
Материал изоляции жил		ПВХ
Класс гибкости жил		5 класс
Оболочка		ПВХ
Цвет кабеля		белый,
Диаметр кабеля, мм (точн. знач.)
Диаметр кабеля, мм (округлен.знач.)
Допустимый радиус изгиба
Номинальное переменное напряжение U₀/U		0,38кВ
Номинальная частота		50Гц
Номинальное постоянное напряжение
Конструктивная особенность
Тип присоединения		нестационарное
Особенности области применения
Тип прокладки		присоединение бытовых приборов
Применение во взрывоопасных зонах
Класс пожарной опасности		О1. 8.2.5.4.
Климатическое исполнение		УХЛ
Диапазон температур эксплуатации		от -50°С до 50°С
Температура прокладки и монтажа кабельного изделия
Срок службы кабельного изделия		6 лет
Тип определяющего документа
Номер определяющего документа		ГОСТ 7399-97
Примечание
Альтернативные названия		ПВС 3×0,75 3х0,75 3 0,75 3×0. 75 3х0.75 3 0.75
Родина бренда
Страна происхождения
Сертификация RoHS
Код EAN / UPC
Код GPC
Код в Profsector.com		FE22. 133.1.9
Статус компонента у производителя		–

Упаковки

Определяющий документ

ГОСТ 7399-97

Провод ПВС – характеристики, область применения

Выбираем ПВС провод

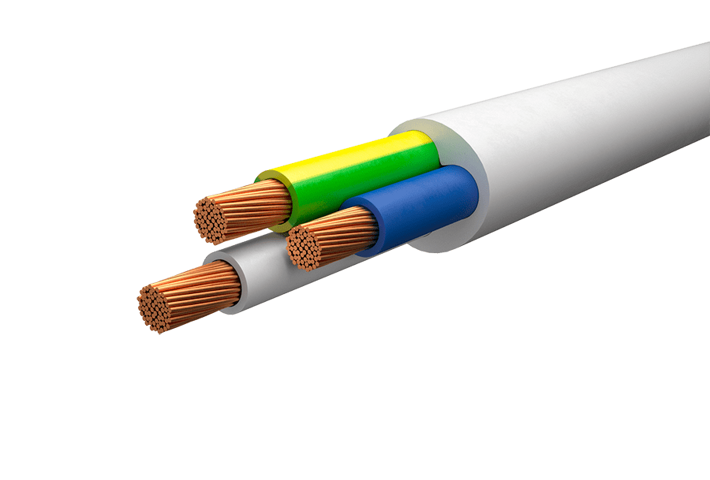

ПВС провод это гибкий медный провод со скрученными жилами имеющий поливинилхлоридную изоляцию и такую же оболочку. Достаточно часто его путают с ПВСП проводом, который имеет такую же структуру, но параллельное расположение жил. В нашей статье мы рассмотрим основные характеристики провода ПВС, а также сферы применения и свойства.

Содержание

• Расшифровка и основные параметры провода ПВС
  • Расшифровка провода ПВС
  • Основные параметры провода ПВС
• Эксплуатационные характеристики и сфера применения провода ПВС
• Вывод

Расшифровка и основные параметры провода ПВС

Характеристики проводов ПВС позволяют его применять для решения широко спектра задач. И дабы правильно сделать выбор следует знать не только технические характеристики провода, но и его эксплуатационные особенности.

Расшифровка провода ПВС

У ПВС провода расшифровка достаточно проста – «П» — означает провод, «В» — обозначает наличие виниловой изоляции (это сокращенное название ПВХ) и «С» — соединение в единой оболочке всех жил. В этом случае провод имеет круглое сечение. Добавление же символа «П» обозначает параллельное расположение жил. В этом случае провод имеет овальную форму.

Расшифровка проводов ПВС

Итак:

• Маркировка на провод наносится на его наружную поверхность. Кроме обозначения марки провода она содержит еще ряд цифр. Давайте разберемся и с их значением. А поможет нам в этом видео представленное на сайте.
• Первая цифра после буквенной маркировки это «2», «3», «4» или «5». Это число обозначает количество жил в кабеле.
• После этого идет знак «×» и второе число, которое может быть «0,75», «1,00», «1,50», «2,50». Это число означает сечение всех жил провода.

Обратите внимание! Согласно ГОСТ 22483 – 77 номинальное и фактическое сечение жил может отличатся. Главным требованием является соответствие электрического сопротивления провода стандартам.

• Например, мы имеет провод гибкий ПВС 3х1 5. Это значит, что данный провод имеет три жилы с номинальным сечением в 1,5 мм² каждая.

Основные параметры провода ПВС

Теперь давайте разберем основные характеристика провода ПВС. Ведь именно исходя из них осуществляется выбор провода и места его монтажа.

Технические характеристики проводов ПВС

Итак:

• Согласно ГОСТ 22483 – 77 жилы проводов ПВС относится к 5 классу. Исходя из этого выбирается сечение единичных проволок в общем сечении жилы. Например, для провода с номинальным сечением жилы в 1,0 мм² сечение единичной проволоки должно быть не более 0,21 мм². А для жилы в 2,5 мм² значение единичной проволоки должно быть уже не больше 0,26 мм².
• Что касается изоляции, то на провод ГОСТ 7399 – 97 ПВС устанавливает значения, зависящие от сечения жил. Так толщина изоляции жилы колеблется от 0,6 до 0.8 мм. А толщина оболочки колеблется от 0,8 до 1,2 мм. При этом изоляция должна обеспечивать сопротивление изоляции не менее приведенных в данном ГОСТе.

Обратите внимание! Согласно п.4.1.1.6 ГОСТ 7399 – 97 оболочка провода не должна иметь выпуклостей или вмятин. Кроме того, оболочка должна быть выполнена таким образом, чтоб между жилами не было пустот. Допускается для этого применять дополнительные материалы. Но в любом случае отделение жил от оболочки не должно вызывать трудностей.

• Рабочими температурами для провода ПВС считается диапазон от — 25⁰с до +40⁰С. При этом максимальная рабочая температура не должна превышать +70⁰С. А минимальная температура для монтажа должна быть не ниже -20⁰С
• Инструкция предполагает, что оболочка провода не распространяет горения. При этом сама она подвержена воздействию температур.
• Срок службы ПВС провода ГОСТ отмеряет 6 годами. Но обычно этот срок значительно больше, если только провод не подвержен воздействию агрессивных сред.

Эксплуатационные характеристики и сфера применения провода ПВС

Широкое применение провода ПВС получил благодаря своим эксплуатационным характеристикам. Ведь в отличие от проводов других марок он имеет ряд весомых преимуществ. А главным его недостатком может являться цена, которая в сравнении с другими подобными изделиями из алюминия значительно выше.

• Одной из главных особенностей провода ПВС является его гибкость. Благодаря структуре жил, которые выполнены из большого количества мелких проволок изгибание провода под любыми углами не вызывает никаких проблем.
• Наличие защитной оболочки, которую устанавливает ГОСТ ПВС провода, делает жилы мене восприимчивыми к механическим повреждениям.

Переноска из провода ПВС

• Разные типы цветовой окраски жил провода позволяют упростить его монтаж. Кроме того, это увеличивает простоту его ремонта. Ведь даже при повреждении в центре провода позволит по цветовой маркировке (см. Маркировка проводов и кабелей по правилам) легко определить назначение поврежденной жилы.
• Что касается сферы применения, то характеристики провода ПВС позволяют применять его в широком диапазоне. Так его достаточно часто применяют для подключения электроинструмента.
• Гибкая структура и наличие дополнительной оболочки позволяют его применять для создания переносок и удлинителей.
• Так как согласно ПУЭ на освещение жилых зданий с 2001 года допускается применять только медные провода, то провода ПВС и ПВСП нашел широкое применение и в этой сфере.

На фото представлен провод ПСВП

• Неплохие характеристики при эксплуатации вне помещений, обеспечили проводу широкое применение в наружных электросетях и садоводстве.
• Простота монтажа своими руками обеспечили проводу широкое применение в электронике и электрических устройствах.

Вывод

Благодаря тому, что ПВС провода характеристики имеют более чем удовлетворительные, их сфера применения растет с каждым днем. Простота монтажа, удобство эксплуатации и высокие технические параметры позволяют применять его практически для любых целей как профессионалами, так и любителями. А вполне доступная цена на медные провода ПВС еще больше расширяют сферу их применения.

Кабель соединительный ПВС (нг, нг-ls) 220/380 В

Описание:
Провод соединительный, с медными жилами, с изоляцией из поливинилхлоридного пластика, с наружной оболочкой также из поливинилхлоридного пластиката. Соединительный кабель ПВС востребован во многих сферах производства и в быту. С этим проводом мы сталкиваемся каждый день в быту при подключении разного рода техники. Одной из основных особенностей проволоки ПВС является ее гибкость.

Требуемое сечение кабеля
2х0,752х12х1,52х2,52х42х63х0,753х13х1,53х2,53х43х64х0,754х14х1,54х2,54х44х65х0,755х15х1,55х2,55х45х6

Количество в метрах

5

Благодаря структуре жил, которые состоят из большого количества мелких проволок, изгиб проволоки под любым углом не вызывает никаких проблем. Провод ПВС имеет отличные технические характеристики и имеет несколько разновидностей. Наиболее популярен кабель ПВС сечением 2х0, 75, 2х1, 2х1, 5, 2х2, 5, 2х4, 2х6, 3х1, 3х1, 5, 3х2, 5, 3х4, 3х6, 4х1, 5, 4х2, 5, цена зависит от размера жил. Вы можете купить кабель ПВС в бухтах по 100 метров. Данный кабель выпускается в исполнении «нг» (не поддерживает горение), а также «нг-ls», не поддерживающем горение с пониженным дымо- и газовыделением.

Расшифровка провода ПВА
«П» означает провод, «В» означает наличие виниловой изоляции (это сокращенное название ПВХ, поливинилхлорида) и «С» означает соединение в одной оболочке из все провода. При этом провод имеет круглое сечение.

Конструкция:
Токопроводящая медная жила 5 класса гибкости. Изоляция из поливинилхлоридного пластика. Маркировка проводов цветная, один из проводов – зелено-желтый заземляющий. Изолированные провода скручены в сердечник. Корпус из поливинилхлоридного пластика. Провода выполнены в различных цветах оболочки.
Жилы провода ПВС выполнены из медных проволок, скрученных между собой в токопроводящий жгут. Из-за этого жилы ФВС называются многопроволочными. Такой многожильный пучок медных проводов делает сам кабель ФВС очень гибким. По нормам выдерживает несколько тысяч изгибов-растяжек. Именно эта особенность делает возможным и предусматривает его использование в качестве соединительного кабеля.

Температура эксплуатации от -25 °С до +40 °С
Минимальная температура прокладки провода -20 °С
Допустимая температура длительного нагрева жил +70 °С
Минимальный срок службы не менее 6 лет
Срок службы стационарной прокладки не менее 10 лет
Количество жил от 2 до 5

Применение :
Провод предназначен для присоединения электрических машин и устройств бытового и аналогичного назначения к электрической сети на номинальное переменное напряжение 0,22/0,38 кВ. Назначение ФВС, позиционируемых как соединительный кабель, является основным, но не единственным. Линии ПВС сечением от 0,75 до 2,5 кв. мм, можно подключать бытовые приборы и электростанции с токовой нагрузкой от 6 до 20 Ампер. ФВС сечением 4 и 6 мм выдерживают токи нагрузки 24 и 32 А соответственно.

Кабель ПВС если принимать по ДСТУ (ранее ГОСТ) применяют для соединения (подключения):
Электроприборов бытовых;
Электроинструмент для домашнего ремонта;
Соединение электрических плит;
Машины стиральные;
Холодильники и кондиционеры воздуха;
Садовое оборудование;
Производство удлинителей и переносок.
Может использоваться в освещении.

Провод ПВС, кабель незаменим в быту как средство связи (соединения). По нормативам не используется в качестве средства прокладки силовой проводки. Основное назначение – бытовое, а также для ремонтно-строительных работ.
