Вихревые насосы Turo Vortex Pumps T
Насосы Turo Vortex с полностью открытым сферическим каналом. С рабочим колесом контактирует только 15% перекачиваемой жидкости.
Отличительные особенности
• Плавное перекачивание чувствительных жидкостей, таких как растворы солей
• Специальный спиральный кожух, разработанный под гидравлику
Области применения
• Суспензии химикатов и кристаллитов
• Разнообразные абразивные и агрессивные жидкости
• Любые вязкие материалы
• Высоко концентрированные волокнистые суспензии
• Муниципальные и промышленные сточные воды
• Шламы любого типа
Факты и цифры
• Номинальные размеры: DN 32–200 мм 1¼ – 8″
• Расход до 200 л/с
• Дифференциальный напор: до 140 м.
• Давление: до 30 бар
• Температура: до 180 °C
Открытый канал
Открытый сферический канал от точки всасывания до выхода нагнетания обеспечен за счет полностью «утопленного» рабочего колеса.
Стойкость к засорению
Твердые тела размером вплоть до диаметра отверстия нагнетания и вытянутые волоконные материалы не приводят к отказу насоса.
Низкая шумность при работе
Утопленное в кожух рабочее колесо не передает на вал никаких радиальных усилий.
Насос не чувствителен к абразивным частицам
Геометрическая форма рабочего колеса адаптирована под кожух завихрителя. Это сводит абразивное воздействие к минимуму.
Плавное перекачивание
Насос не вызывает повреждений чувствительных частиц (кристаллы, агрегаты бактерий и т.д.). Пониженное эмульгирование масла в воде.
Модульная система
Наша модульная система обеспечивает экономичное хранение.
Длительный срок службы инструмента
Прочная конструкция, толстый кожух и разумный подбор материалов обеспечивают длительный срок службы.
Надежность
Гидравлика, тихая работа и правильная система уплотнения обеспечивают безаварийную работу.
Вихревое рабочее колесо представляет собой «открытое» рабочее колесо, которое передает мощность на перекачиваемую жидкость по принципу, сравнимому с принципом гидравлической муфты. Существенно оптимизированы специальные гидравлические свойства рабочих колес для удовлетворения требований современной промышленности. В результате этого появились различные вариации рабочего колеса с оптимальными характеристиками для каждых конкретных условий применения.
Устойчивость к истиранию- плавное перекачивание
Система Turo обеспечивает перенос основной доли (85%) перекачиваемой жидкости непосредственно от первичного завихрителя до точки нагнетания. Только 15% перекачиваемой жидкости контактирует с рабочим колесом через вторичный завихритель. Мы не используем в конструкции уплотнений зазоры, которые могут изнашиваться и оказывать истирающее воздействие. Это сводит истирающее воздействие к минимуму, и чувствительные структуры в переносимом материале, таких как кристаллы, агрегаты бактерий или водоросли, в целом остаются не затронутыми.
Оптимальная геометрия потока обеспечивает более высокую эффективность и увеличенный срок службы
Одним из компонентов системы Turo является запатентованная осевая спираль в кожухе. Это означает, что специально скоординирвана геометрия кожуха и вихревого рабочего колеса. Такое оптимальное взаимодействие между рабочим колесом и кожухом обеспечивает насосам Turo высокий полезный напор и эффективность, уникальные среди насосов с вихревым рабочим колесом. Благодаря нечувствительности к износу, эффективность насоса остается на уровне даже в течение длительного времени.
Стойкость к засорению, безопасная скорость подачи благодаря утопленному рабочему колесу и запатентованная осевая спираль Полностью утопленное рабочее колесо Запатентованная осевая спираль |
Высокая степень свободы от засорения твердыми частицами и волокнами- открытый сферический канал
Данная отличительная черта достигается за счет полностью утопленного рабочего колеса.
Твердые тела размером вплоть до диаметра отверстия нагнетания и вытянутые волоконные материалы не приводят к отказу насоса. В конструкции нет ни каналов, по которым должны проходить твердые частицы, ни радиальных зазоров между сторонами нагнетания и всасывания, которые могут забиться волокнами или иным способом вызвать отказ насоса.
Тихая работа от минимальной до максимальной производительности
Вихревое рабочее колесо переносит на вал лишь минимальное, почти постоянное радиальное усилие, независимо от того, используется ли насос для перекачки минимальных, оптимальных или максимальных объемов- еще одно преимущество по сравнению с рабочим колесом закрытой формы. В сочетании с высоко сбалансированной природой рабочего колеса это гарантирует бесшумную работу насоса.
Варианты рабочего колеса
Рабочее колесо Turo TA пригодно для перекачки муниципальных сточных вод с высоким содержанием текстильных материалов, которые, как правило, приводят к засорам.
Колесо гидравлически оптимизировано под это требование и полностью интегрировано в модульную систему насоса Turo Vortex.
Скачать буклет Turo Vortex Pumps T
|
Web.Mvc.<>c__DisplayClass1a.<InvokeActionResultWithFilters>b__17() +30
System.Web.Mvc.ControllerActionInvoker.InvokeActionResultFilter(IResultFilter filter, ResultExecutingContext preContext, Func`1 continuation) +472
System.Web.Mvc.Async.<>c__DisplayClass25.<BeginInvokeAction>b__22(IAsyncResult asyncResult) +187
System.Web.Mvc.Async.AsyncControllerActionInvoker.EndInvokeAction(IAsyncResult asyncResult) +38
System.Web.Mvc.<>c__DisplayClass1d.<BeginExecuteCore>b__18(IAsyncResult asyncResult) +36
System.Web.Mvc.Async.<>c__DisplayClass4.<MakeVoidDelegate>b__3(IAsyncResult ar) +25
System.Web.Mvc.Controller.EndExecuteCore(IAsyncResult asyncResult) +52
System.Web.Mvc.Async.<>c__DisplayClass4.<MakeVoidDelegate>b__3(IAsyncResult ar) +25
System.Web.Mvc.Controller.EndExecute(IAsyncResult asyncResult) +38
System.Web.Mvc.<>c__DisplayClass8.<BeginProcessRequest>b__3(IAsyncResult asyncResult) +50
System.
ExecuteResult(ControllerContext context) +384
System.Web.Mvc.<>c__DisplayClass1a.<InvokeActionResultWithFilters>b__17() +31
System.Web.Mvc.ControllerActionInvoker.InvokeActionResultFilter(IResultFilter filter, ResultExecutingContext preContext, Func`1 continuation) +472
System.Web.Mvc.Async.<>c__DisplayClass25.<BeginInvokeAction>b__22(IAsyncResult asyncResult) +187
System.Web.Mvc.Async.AsyncControllerActionInvoker.EndInvokeAction(IAsyncResult asyncResult) +38
System.Web.Mvc.<>c__DisplayClass1d.<BeginExecuteCore>b__18(IAsyncResult asyncResult) +36
System.Web.Mvc.Async.<>c__DisplayClass4.<MakeVoidDelegate>b__3(IAsyncResult ar) +25
System.Web.Mvc.Controller.EndExecuteCore(IAsyncResult asyncResult) +52
System.Web.Mvc.Async.<>c__DisplayClass4.<MakeVoidDelegate>b__3(IAsyncResult ar) +25
System.Web.Mvc.Controller.EndExecute(IAsyncResult asyncResult) +38
System.
Web.HttpServerUtility.Execute(IHttpHandler handler, TextWriter writer, Boolean preserveForm, Boolean setPreviousPage) +135
System.Web.HttpServerUtility.Execute(IHttpHandler handler, TextWriter writer, Boolean preserveForm) +34
System.Web.Mvc.Html.ChildActionExtensions.ActionHelper(HtmlHelper htmlHelper, String actionName, String controllerName, RouteValueDictionary routeValues, TextWriter textWriter) +573
System.Web.Mvc.Html.ChildActionExtensions.Action(HtmlHelper htmlHelper, String actionName, String controllerName, RouteValueDictionary routeValues) +113
ASP._Page_Views_Selector_Index_cshtml.<Execute>b__2d() in c:\inetpub\boiler-gas.ru\Views\Selector\Index.cshtml:128
System.Web.WebPages.<>c__DisplayClassb.<RenderSection>b__9(TextWriter tw) +414
System.Web.WebPages.WebPageBase.Write(HelperResult result) +108
ASP._Page_Views_Shared_MainPage_cshtml.Execute() in c:\inetpub\boiler-gas.ru\Views\Shared\MainPage.cshtml:93
System.
Web.Mvc.Async.AsyncControllerActionInvoker.EndInvokeAction(IAsyncResult asyncResult) +38
System.Web.Mvc.<>c__DisplayClass1d.<BeginExecuteCore>b__18(IAsyncResult asyncResult) +36
System.Web.Mvc.Async.<>c__DisplayClass4.<MakeVoidDelegate>b__3(IAsyncResult ar) +25
System.Web.Mvc.Controller.EndExecuteCore(IAsyncResult asyncResult) +52
System.Web.Mvc.Async.<>c__DisplayClass4.<MakeVoidDelegate>b__3(IAsyncResult ar) +25
System.Web.Mvc.Controller.EndExecute(IAsyncResult asyncResult) +38
System.Web.Mvc.<>c__DisplayClass8.<BeginProcessRequest>b__3(IAsyncResult asyncResult) +50
System.Web.Mvc.Async.<>c__DisplayClass4.<MakeVoidDelegate>b__3(IAsyncResult ar) +25
System.Web.Mvc.MvcHandler.EndProcessRequest(IAsyncResult asyncResult) +38
System.Web.CallHandlerExecutionStep.System.Web.HttpApplication.IExecutionStep.Execute() +431
System.Web.HttpApplication.ExecuteStepImpl(IExecutionStep step) +75
System.
Web.HttpApplication.ExecuteStep(IExecutionStep step, Boolean& completedSynchronously) +158
Выбор рабочего колеса без засорения или вихревой крыльчатки для насосов для сточных вод
Инженеров-сантехников нанимают, чтобы использовать свои знания для предоставления правильного строительного решения за деньги, которые их клиент готов потратить. Существует решение, когда речь заходит о применении насосов для сточных вод. Должен ли я использовать погружной незасоряющийся полуоткрытый насос или вихревой насос? Может быть, это действительно идея вопроса для фанатов насосов, но инженеры и сантехники должны считать его важным.
Промываемый не означает прокачиваемый!
Пятьдесят лет назад в унитаз смывались только человеческие экскременты, туалетная бумага и случайные наряды Tinkertoy® или Barbie™. Сегодня существует множество чистящих средств для ванных комнат и детских товаров, которые можно смыть.
Многие продукты, которые люди смывают в унитаз, очень тягучие. Некоторые предназначены для промывки, а некоторые нет. Некоторые из этих продуктов являются биоразлагаемыми и со временем разрушаются. «Время», о котором они говорят, — это не несколько секунд до того, как продукт встретится с крыльчаткой насоса для сточных вод. Кроме того, люди могут класть в унитаз в общественном туалете вещи, которые они никогда не смывают дома. Все это может стать катастрофой для производительности насосов перекачки сточных вод.
Конструкция рабочего колеса с незасорением
Bell & Gossett, наряду со многими другими брендами Xylem, предлагает полуоткрытое незасоряющееся рабочее колесо для канализационных насосов. Инженеры Xylem постоянно модернизируют и совершенствуют эти рабочие колеса. Цель состоит в том, чтобы повысить эффективность, способность не засоряться при сохранении разумной цены. Серия B&G BFK с рабочим колесом K является одним из примеров.
Незасоряющиеся рабочие колеса бывают разных форм и размеров.
Здесь показано многолопастное полуоткрытое рабочее колесо. Эти рабочие колеса могут пропускать твердые сферы размером от 2 до 4 дюймов в зависимости от размера насоса. Они сделаны, чтобы качать то, что ожидается в туалете.
Незасоряющиеся рабочие колеса насоса выбрасывают сточные воды через нагнетательную трубу с помощью центробежного действия. Сточные воды контактируют с крыльчаткой, поэтому высокотехнологичные конструкции B&G, исключающие засорение, становятся очень важными. Упомянутое выше рабочее колесо K не засоряется и самоочищается. Они могут работать со сферическими твердыми телами и некоторыми более волокнистыми вещами, но большое количество волокнистой ткани, бумаги и пластиковых изделий все еще может забивать их.
Вихревая конструкция рабочего колеса
В вихревых насосах по-прежнему используется центробежное действие с одним существенным отличием. В вихревой конструкции крыльчатка вращается и вызывает торнадоподобное действие, которое втягивает отходы в насос, а затем отправляет их в нагнетательную трубу практически без контакта с крыльчаткой.
Вихревая конструкция дает насосу больше шансов справиться с волокнистым материалом, с которым он может столкнуться. Поскольку крыльчатка почти не соприкасается, вероятность засорения крыльчатки меньше. Посмотрите на насосы B&G BFK и BFV ниже. Обратите внимание на пространство в улитке в стиле BFV. Больше места для подачи продукта в насос и выхода из него без засорения.
Почему не все канализационные насосы имеют вихревую конструкцию?
Помимо необходимости меньшего засорения, существует проблема эффективности и стоимости. Эти незасоряющиеся крыльчатки уже имеют половину эффективности традиционных полностью закрытых крыльчаток B&G, используемых в бустерах давления питьевой воды или в гидравлических системах. Рабочее колесо теряет эффективность, когда мы открываем его и делаем незасоряющимся.
Еще раз прошу посмотреть на фотографии выше. Посмотрите на пространство между входом и рабочим колесом в вихревой конструкции на фото справа. Это пространство и торнадо, которое оно вызывает, отлично помогают избежать засорения, но не так хороши с точки зрения эффективности.
Вихревые насосы будут иметь эффективность на 25-30% меньше, чем незасоряющаяся конструкция слева. Это означает более крупные двигатели и более высокие эксплуатационные и первоначальные затраты.
Когда инженер-сантехник должен использовать вихревой насос для сточных вод?
Если вихревые насосы дороже и менее эффективны, когда их следует использовать? Это справедливый вопрос. Это все о вашем клиенте и его здании. Если люди, пользующиеся туалетом, мало что теряют при смыве неперекачиваемого продукта, выберите вихревую конструкцию.
Если это ваш дом; твоя семья будет осторожна. Если это частное офисное здание; босс может обрушиться на них. В общественном месте, таком как арена, торговый центр или ресторан, возможно, стоит присмотреться к вихревой конструкции. Вы можете попросить представителя предоставить оба варианта вместе с бюджетной стоимостью. Вы, как сантехник, можете принять обоснованное решение.
В R. L. Deppmann инженеры по продажам из Огайо и Мичигана всегда готовы помочь.
Наша команда обслуживания клиентов и оценщиков доступны по телефону или в электронном виде. Просто свяжитесь с нами, и мы поможем найти лучшее решение для вашего клиента.

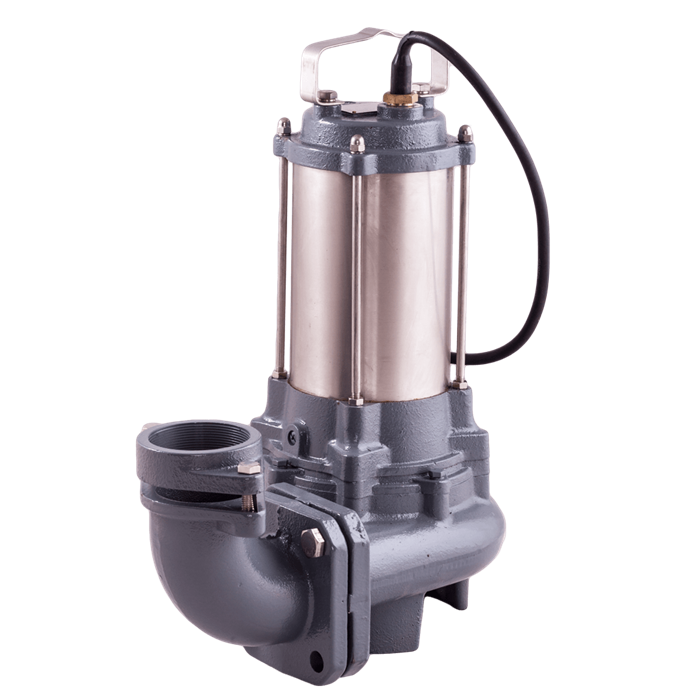

Вихревые насосы PKJ-150 | КОШИН, ООО
● Крыльчатка создает вихрь и позволяет твердым частицам течь
Твердые частицы не легко попадают в крыльчатку, что продлевает срок службы крыльчатки
● Нержавеющий корпус из нержавеющей стали
Колено и всасывающая крышка изготовлены из прочного чугуна
●Для сточных вод
| Модель | ПКЖ-150 | ||||
| НАСОС | Диаметр соединения | мм | 32 | ||
| дюймов | 1 1/4 | ||||
| Общий напор | м | 6,0 | |||
| футов | 19,5 | ||||
| Объем нагнетания | л/мин | 150 | |||
| галлонов в час | 2380 | ||||
| ДВИГАТЕЛЬ | Напряжение | В | 220 | ||
| Частота | Гц | 50 | |||
| Номинальный ток | А | 1,4 | |||
| Выход | Вт | 150 | |||
| Расход | Вт | 300 | |||
| Применимые жидкости | Консистенция | Песчано-илистый ватар (взвешенные вещества) *1 | |||
| Взвешенный твердый процент | 10% *2 | ||||
Макс. размер твердых частиц | мм | 10 | |||
| дюймов | 0,4 | ||||
| Вес нетто (без кабеля) | кг | 4,5 | |||
| фунтов | 9,9 | ||||
| Стандартные аксессуары *3 | Муфта для шланга | ||||
*1 Песчаная и мутная вода (взвешенные твердые частицы) определяется как мусор, «плавающий» в воде.
*2 Если процентное содержание взвешенных твердых частиц выше, это приведет к преждевременному износу и выходу из строя. Чтобы правильно перекачивать воду с любым мусором, любые твердые частицы должны находиться во взвешенном состоянии.
