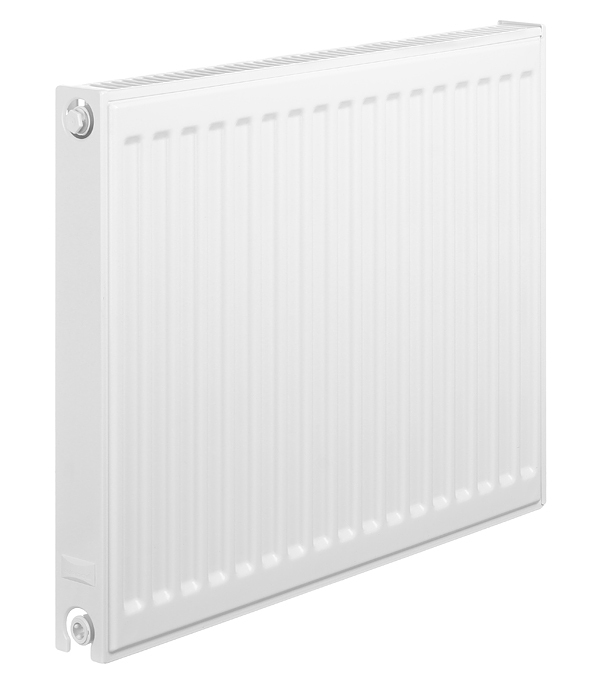

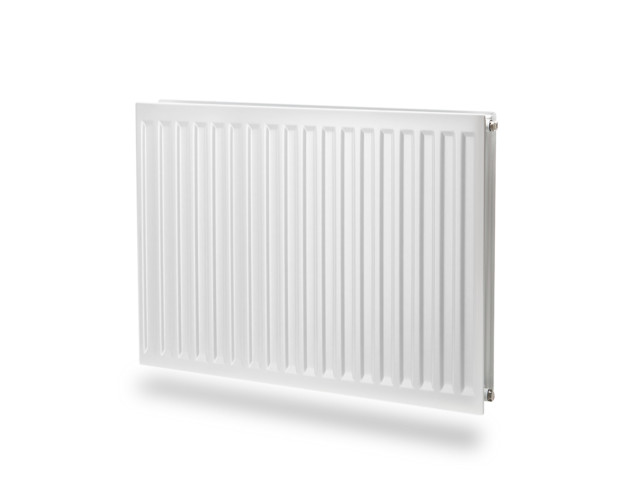

PURMO Plan Hygiene | PURMO

тип FH 10	тип FH 20
тип FH 30

Виды сбоку

Размеры радиаторов (в миллиметрах), где :

H – высота : 300, 500, 600, 900
L – длина : 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300**, 2600**, 3000**.
h – монтажное расстояние

** – кроме высота 900mm

монтажные размеры: мм

PURMO FH	10	20	30
толщина радиатора	49	104	154
A – Глубина подвески	100	100	100
B – Суммарная глубина	116	204	254
C – Ось подсоединения	84	151	151

Тепловая мощность [Q] радиаторов при температуре воздуха в отапливаемом помещении t_i = 20^oC (высота и длина в мм. )

высота		300			500			600			900
длина	тип	Fh20	Fh30	Fh40	Fh20	Fh30	Fh40	Fh20	Fh30	Fh40	Fh20	Fh30	Fh40
1000	Δt=50K	313	598	834	505	880	1219	592	1015	1400	820	1411	1927
400	75/65°C	125	239	334	202	352	488	237	406	560	328	564	771
	70/55°C	100	193	268	163	283	391	191	326	449	264	455	617
	55/45°C	64	124	171	104	182	249	123	209	285	170	292	391
600	75/65°C	188	359	500	303	528	731	355	609	840	492	847	1156
	70/55°C	150	289	402	244	425	586	287	490	673	396	682	925
	55/45°C	96	186	257	156	272	373	185	313	427	254	438	586
800	75/65°C	250	478	667	404	704	975	474	812	1120	656	1129	1542
	70/55°C	201	386	536	325	566	782	382	653	897	528	910	1233
	55/45°C	127	248	342	209	363	497	246	418	570	339	585	781
1000	75/65°C	313	598	834	505	880	1219	592	1015	1400	820	1411	1927
	70/55°C	251	482	670	406	708	977	478	816	1121	660	1137	1542
	55/45°C	159	310	428	261	454	622	308	522	712	424	731	976
1200	75/65°C	376	718	1001	606	1056	1463	710	1218	1680	984	1693	2312
	70/55°C	301	578	804	488	850	1173	573	979	1346	792	1364	1850
	55/45°C	191	372	513	313	545	746	369	627	855	509	877	1172
1400	75/65°C	438	837	1168	707	1232	1707	829	1421	1960	1148	1975	2698
	70/55°C	351	675	938	569	991	1368	669	1142	1570	924	1592	2158
	55/45°C	223	434	599	365	635	871	431	731	997	593	1023	1367
1600	75/65°C	501	957	1334	808	1408	1950	947	1624	2240	1312	2258	3083
	70/55°C	401	771	1072	650	1133	1564	764	1306	1794	1056	1819	2466
	55/45°C	255	496	684	417	726	995	493	835	1140	678	1169	1562
1800	75/65°C	563	1076	1501	909	1584	2194	1066	1827	2520	1476	2540	3469
	70/55°C	451	868	1206	732	1275	1759	860	1469	2019	1188	2046	2775
	55/45°C	287	558	770	469	817	1119	554	940	1282	763	1315	1758
2000	75/65°C	626	1196	1668	1010	1760	2438	1184	2030	2800	1640	2822	3854
	70/55°C	501	964	1339	813	1416	1955	955	1632	2243	1320	2274	3083
	55/45°C	319	620	855	521	908	1244	616	1044	1425	848	1462	1953
2300	75/65°C	720	1375	1918	1162	2024	2804	1362	2335	3220	1886	3245	4432
	70/55°C	577	1109	1540	935	1629	2248	1099	1877	2579	1519	2615	3545
	55/45°C	366	713	983	600	1044	1430	708	1201	1638	975	1681	2246
2600	75/65°C	814	1555	2168	1313	2288	3169	1539	2639	3640	2132	3669	5010
	70/55°C	652	1253	1741	1057	1841	2541	1242	2122	2916	1717	2956	4008
	55/45°C	414	806	1112	678	1180	1617	801	1358	1852	1102	1900	2539
3000	75/65°C	939	1794	2502	1515	2640	3657	1776	3045	4200	2460	4233	5781
	70/55°C	752	1446	2009	1219	2124	2932	1433	2448	3364	1981	3411	4625
	55/45°C	478	930	1283	782	1362	1866	924	1566	2137	1271	2192	2929

Емкость и вес радиаторов PURMO Plan Hygiene:

высота	300			500			600			900
высота	10	20	30	10	20	30	10	20	30	10	20	30
вес:	8,2	16,2	21,2	10,6	20,5	31,2	16,4	28,8	41,8	23,9	43,1	62,0
емкость:	1,5	3,2	5,1	2,9	5,2	7,5	3,4	6,1	8,8	4,5	8,8	13,0

Вес приведен в килограммах на 1 метр длины радиатора
Водяная емкость приведена в дм3 на 1 метр длины радиатора

Cопротивление течению воды через радиатор находится в зависимостиот потока ее массы.

Для однопанельных радиаторов типа Fh20падение давленияв радиаторе описывается формулой:

Δp = 0,0160 * q²
K_v= 2,5 m³/h

Для многопанельных радиаторов типа Fh30 i Fh40 падение давления в радиаторе описывается формулой:

Δp= 0,0105 * q²
K_v = 3,1 m³/h
где:
Δp- сопротивление течению воды через радиатор, выражанное в паскалях [Pa]
q – поток массы воды, проходящей через радиатор, выраженный в килограммахв час [kg/h]

Радиаторы типа V и PV снабжены вмонтированным термостатическим краном, и поэтому их гидравлические характеристики определяются для комплекта радиатора с краном.

боковое подсоединение

Это наиболее популярное решение, позволяющее полсоединять радиаторы как справа, так и слева. Питательная труба должна быть подсоединена к верхнему штуцеру радиатора, а обратная – к нижнему. Подсоединение, выполненное наоборот, приведёт к снижению теплоотдачи радиатора более чем на 30%.

седловидное подсоединение

Чаще всего применяется в радиаторах тип «С», когда система ЦО размещена в полу. Кроме того может использоваться в радиаторах типа «Н», а после выемки термостатического клапана – также в радиаторах типа CV и HV. При таком виде подсоединения теплоотдача радиатора будет примерно на 10% ниже номинальной.

диагональное подсоединение

Новые подвесы для гигиенических радиаторов

Помещения на объектах службы здравоохранения должны отвечать соответствующим требованиям. Они касаются, в частности, систем, в том числе также радиаторов, центрального отопления. Требования, которым должны отвечать с санитарной точки зрения помещения в учреждениях медицинского обслуживания, содержатся в Распоряжении министра здравоохранения и социального обеспечения от 22 июня 2005 г., которое заменило Распоряжение от 21 сентября 1992 г. («Законодательный дневник» № 74 за 1992 г., поз. 366). Новое Распоряжение («Зак. дн.» № 116, поз. 985 за 2005 г.) вступило в силу 1 июля 2005 г. Одним из требований, перечисленных в распоряжении, является положение о рекомендуемых расстояниях радиатора от строительных перегородок. Радиаторы должны крепиться к стене не ниже 0,10 м от пола и не ближе 0,10 м от лицевой поверхности отделанной стены. В учреждениях медицинского обслуживания перед вступлением в силу настоящего распоряжения допускается, за исключением помещений с повышенной асептикой, установка радиаторов не ближе 0,06 м от лицевой поверхности отделанной стены. Радиаторы должны быть гладкими, позволяющими мыть их и содержать в чистоте. Не допускается потолочное отопление и установка радиаторов из труб с рёбрами, за исключением технических помещений. Идя навстречу всё более высоким требованиям клиентов, наша фирма с весны 2005 г. решила внедрить новые типы подвесов для установки радиаторов на стене вместо применявшихся до сих пор подвесов типа Senior 304 и Senior 338.

Новые подвесы – это уже известные ранее рельсовые консоли типа Monclac, но с соответствующим образом увеличенным выносом – соответственно 66 мм и 100 мм – без возможности регулировки. Ввиду разнообразия типов, высоты и длины радиаторов P и PV, для надлежащего подбора соответствующего количества подвесов служат вспомогательные таблицы, помещённые ниже.Необходимо помнить, что только применение соответствующих подвесов в рекомендуемом количестве обеспечит прочное и надёжное крепление радиаторов.

Требуемое количество больничных кронштейнов Monclac MCK 108 для гигиенических радиаторов PURMO различных типов и высот

Кронштейны с плечом 108 мм – макс. вертикальная нагрузка на 1 кронштейн составляет 125 кг

ВНИМАНИЕ: Крепления к гигиеническим радиаторам необходимо заказывать отдельно.
Крепления упакованы в комплекты по 2 шт. В таблице показано количество единичных креплений, а не комплектов!!!

Комплект стенных консолей для радиаторов типа Fh20, Fh30, Fh40

Количество консолей, в зависимости от высоты и длины радиатора, указано в отдельной таблице

Стойка напольная типа 815 для многопанельных радиаторов типа Fh30, Fh40

Это решение, не рекомендованное министром здравоохранения и социального обеспечения для объектов службы здравоохранения, но его можно использовать для других объектов, к которым не предъявляются особые гигиенические требования.

температура воды на подаче [°C]	температура обратной воды [°C]	величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C
температура воды на подаче [°C]	температура обратной воды [°C]	температура воздуха tв в обогреваемом помещении [˚C]
t_п	t_о	5	8	12	16	18	20	22	24
105	100	0,42	0,44	0,46	0,49	0,50	0,52	0,54	0,55
	95	0,43	0,45	0,48	0,51	0,52	0,54	0,56	0,58
	90	0,45	0,47	0,50	0,53	0,55	0,57	0,59	0,61
	85	0,47	0,49	0,52	0,55	0,57	0,59	0,61	0,64
	80	0,49	0,51	0,54	0,58	0,60	0,62	0,65	0,67
	75	0,51	0,53	0,57	0,61	0,63	0,66	0,68	0,71
100	95	0,45	0,47	0,50	0,53	0,55	0,56	0,58	0,60
	90	0,46	0,49	0,52	0,55	0,57	0,59	0,61	0,63
	85	0,48	0,51	0,54	0,58	0,60	0,62	0,64	0,66
	80	0,50	0,53	0,56	0,60	0,63	0,65	0,67	0,70
	75	0,52	0,55	0,59	0,63	0,66	0,68	0,71	0,74
	70	0,55	0,58	0,62	0,67	0,70	0,72	0,76	0,79
95	90	0,48	0,50	0,54	0,57	0,59	0,61	0,64	0,66
	85	0,50	0,52	0,56	0,60	0,62	0,64	0,67	0,70
	80	0,52	0,55	0,59	0,63	0,65	0,68	0,70	0,73
	75	0,54	0,57	0,61	0,66	0,69	0,72	0,75	0,78
	70	0,57	0,60	0,65	0,70	0,73	0,76	0,79	0,83
90	85	0,52	0,55	0,58	0,63	0,65	0,67	0,70	0,73
	80	0,54	0,57	0,61	0,66	0,68	0,71	0,74	0,77
	75	0,57	0,60	0,64	0,69	0,72	0,75	0,78	0,82
	70	0,59	0,63	0,67	0,73	0,76	0,80	0,83	0,87
	65	0,62	0,66	0,71	0,77	0,81	0,85	0,89	0,93
85	80	0,56	0,59	0,64	0,69	0,72	0,75	0,78	0,81
	75	0,59	0,62	0,67	0,72	0,75	0,79	0,82	0,86
	70	0,62	0,65	0,70	0,77	0,80	0,84	0,88	0,92
	65	0,65	0,69	0,75	0,81	0,85	0,89	0,94	0,99
	60	0,68	0,73	0,79	0,87	0,91	0,96	1,01	1,07
80	75	0,61	0,65	0,70	0,76	0,79	0,83	0,87	0,91
	70	0,64	0,68	0,74	0,81	0,84	0,88	0,93	0,97
	65	0,68	0,72	0,78	0,86	0,90	0,94	0,99	1,05
	60	0,72	0,76	0,83	0,91	0,96	1,01	1,07	1,13
	55	0,76	0,81	0,89	0,98	1,04	1,10	1,16	1,24
75	70	0,67	0,72	0,78	0,85	0,89	0,94	0,98	1,04
	65	0,71	0,75	0,82	0,90	0,95	1,00	1,05	1,12
	60	0,75	0,80	0,88	0,97	1,02	1,08	1,14	1,21
	55	0,80	0,85	0,94	1,04	1,10	1,17	1,24	1,32
	50	0,85	0,91	1,01	1,13	1,20	1,28	1,37	1,47
70	65	0,75	0,79	0,87	0,96	1,01	1,07	1,13	1,19
	60	0,79	0,84	0,93	1,03	1,08	1,15	1,22	1,30
	55	0,84	0,90	0,99	1,11	1,17	1,25	1,33	1,42
	50	0,89	0,96	1,07	1,20	1,28	1,37	1,47	1,58
65	60	0,83	0,89	0,98	1,10	1,16	1,23	1,31	1,40
	55	0,88	0,95	1,05	1,18	1,26	1,34	1,43	1,54
	50	0,94	1,02	1,14	1,29	1,37	1,47	1,59	1,71
60	55	0,94	1,01	1,13	1,27	1,36	1,45	1,56	1,68
	50	1,00	1,08	1,22	1,39	1,48	1,60	1,73	1,87
	45	1,08	1,17	1,33	1,53	1,65	1,78	1,94	2,13
55	50	1,07	1,16	1,31	1,50	1,62	1,75	1,90	2,07
	45	1,15	1,26	1,43	1,66	1,80	1,96	2,15	2,37
	40	1,25	1,37	1,59	1,86	2,03	2,24	2,48	2,78
50	45	1,23	1,36	1,56	1,82	1,98	2,17	2,40	2,67
	40	1,34	1,48	1,73	2,05	2,25	2,50	2,79	3,15
	35	1,47	1,65	1,94	2,36	2,63	2,96	3,38	3,92
45	40	1,45	1,62	1,90	2,28	2,53	2,83	3,19	3,66
	35	1,60	1,80	2,15	2,64	2,96	3,37	3,89	4,58
40	35	1,75	1,98	2,40	3,00	3,41	3,93	4,62	5,54
	30	1,96	2,25	2,79	3,61	4,21	5,01	6,14	7,87

PLAN HYGIENE | радиаторы Пурмо План Вентиль Гигиена

температура воды на подаче [°C]	температура обратной воды [°C]	величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C
температура воды на подаче [°C]	температура обратной воды [°C]	температура воздуха tв в обогреваемом помещении [˚C]
t_п	t_о	5	8	12	16	18	20	22	24
105	100	0,42	0,44	0,46	0,49	0,50	0,52	0,54	0,55
	95	0,43	0,45	0,48	0,51	0,52	0,54	0,56	0,58
	90	0,45	0,47	0,50	0,53	0,55	0,57	0,59	0,61
	85	0,47	0,49	0,52	0,55	0,57	0,59	0,61	0,64
	80	0,49	0,51	0,54	0,58	0,60	0,62	0,65	0,67
	75	0,51	0,53	0,57	0,61	0,63	0,66	0,68	0,71
100	95	0,45	0,47	0,50	0,53	0,55	0,56	0,58	0,60
	90	0,46	0,49	0,52	0,55	0,57	0,59	0,61	0,63
	85	0,48	0,51	0,54	0,58	0,60	0,62	0,64	0,66
	80	0,50	0,53	0,56	0,60	0,63	0,65	0,67	0,70
	75	0,52	0,55	0,59	0,63	0,66	0,68	0,71	0,74
	70	0,55	0,58	0,62	0,67	0,70	0,72	0,76	0,79
95	90	0,48	0,50	0,54	0,57	0,59	0,61	0,64	0,66
	85	0,50	0,52	0,56	0,60	0,62	0,64	0,67	0,70
	80	0,52	0,55	0,59	0,63	0,65	0,68	0,70	0,73
	75	0,54	0,57	0,61	0,66	0,69	0,72	0,75	0,78
	70	0,57	0,60	0,65	0,70	0,73	0,76	0,79	0,83
90	85	0,52	0,55	0,58	0,63	0,65	0,67	0,70	0,73
	80	0,54	0,57	0,61	0,66	0,68	0,71	0,74	0,77
	75	0,57	0,60	0,64	0,69	0,72	0,75	0,78	0,82
	70	0,59	0,63	0,67	0,73	0,76	0,80	0,83	0,87
	65	0,62	0,66	0,71	0,77	0,81	0,85	0,89	0,93
85	80	0,56	0,59	0,64	0,69	0,72	0,75	0,78	0,81
	75	0,59	0,62	0,67	0,72	0,75	0,79	0,82	0,86
	70	0,62	0,65	0,70	0,77	0,80	0,84	0,88	0,92
	65	0,65	0,69	0,75	0,81	0,85	0,89	0,94	0,99
	60	0,68	0,73	0,79	0,87	0,91	0,96	1,01	1,07
80	75	0,61	0,65	0,70	0,76	0,79	0,83	0,87	0,91
	70	0,64	0,68	0,74	0,81	0,84	0,88	0,93	0,97
	65	0,68	0,72	0,78	0,86	0,90	0,94	0,99	1,05
	60	0,72	0,76	0,83	0,91	0,96	1,01	1,07	1,13
	55	0,76	0,81	0,89	0,98	1,04	1,10	1,16	1,24
75	70	0,67	0,72	0,78	0,85	0,89	0,94	0,98	1,04
	65	0,71	0,75	0,82	0,90	0,95	1,00	1,05	1,12
	60	0,75	0,80	0,88	0,97	1,02	1,08	1,14	1,21
	55	0,80	0,85	0,94	1,04	1,10	1,17	1,24	1,32
	50	0,85	0,91	1,01	1,13	1,20	1,28	1,37	1,47
70	65	0,75	0,79	0,87	0,96	1,01	1,07	1,13	1,19
	60	0,79	0,84	0,93	1,03	1,08	1,15	1,22	1,30
	55	0,84	0,90	0,99	1,11	1,17	1,25	1,33	1,42
	50	0,89	0,96	1,07	1,20	1,28	1,37	1,47	1,58
65	60	0,83	0,89	0,98	1,10	1,16	1,23	1,31	1,40
	55	0,88	0,95	1,05	1,18	1,26	1,34	1,43	1,54
	50	0,94	1,02	1,14	1,29	1,37	1,47	1,59	1,71
60	55	0,94	1,01	1,13	1,27	1,36	1,45	1,56	1,68
	50	1,00	1,08	1,22	1,39	1,48	1,60	1,73	1,87
	45	1,08	1,17	1,33	1,53	1,65	1,78	1,94	2,13
55	50	1,07	1,16	1,31	1,50	1,62	1,75	1,90	2,07
	45	1,15	1,26	1,43	1,66	1,80	1,96	2,15	2,37
	40	1,25	1,37	1,59	1,86	2,03	2,24	2,48	2,78
50	45	1,23	1,36	1,56	1,82	1,98	2,17	2,40	2,67
	40	1,34	1,48	1,73	2,05	2,25	2,50	2,79	3,15
	35	1,47	1,65	1,94	2,36	2,63	2,96	3,38	3,92
45	40	1,45	1,62	1,90	2,28	2,53	2,83	3,19	3,66
	35	1,60	1,80	2,15	2,64	2,96	3,37	3,89	4,58
40	35	1,75	1,98	2,40	3,00	3,41	3,93	4,62	5,54
	30	1,96	2,25	2,79	3,61	4,21	5,01	6,14	7,87

PURMO Plan Ventil Hygiene | PURMO

тип FHV 10	тип FHV 20
тип FHV 30

Виды сбоку

Размеры радиаторов (в миллиметрах) :

H – высота 300, 500, 600, 900
L – длинна 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300**, 2600**, 3000**.
h – монтажное расстояние

** – кроме высота 900mm

Вид спереди

монтажные размеры: мм

PURMO FHV	10	20	30
толщина радиатора	49	104	154
A – Глубина подвески	100	100	100
B – Суммарная глубина	116	204	254
C – Ось подсоединения	84	151	151

Тепловая мощность [Q] радиаторов при температуре воздуха в отапливаемом помещении

t_i = 20^oC (высота и длина в мм.)

высота		300			500			600			900
длинна	typ	FHV10	FHV20	FHV30	FHV10	FHV20	FHV30	FHV10	FHV20	FHV30	FHV10	FHV20	FHV30
1000	Δt=50K	313	598	834	505	880	1219	592	1015	1400	820	1411	1927
400	75/65°C	125	239	334	202	352	488	237	406	560	328	564	771
	70/55°C	100	193	268	163	283	391	191	326	449	264	455	617
	55/45°C	64	124	171	104	182	249	123	209	285	170	292	391
600	75/65°C	188	359	500	303	528	731	355	609	840	492	847	1156
	70/55°C	150	289	402	244	425	586	287	490	673	396	682	925
	55/45°C	96	186	257	156	272	373	185	313	427	254	438	586
800	75/65°C	250	478	667	404	704	975	474	812	1120	656	1129	1542
	70/55°C	201	386	536	325	566	782	382	653	897	528	910	1233
	55/45°C	127	248	342	209	363	497	246	418	570	339	585	781
1000	75/65°C	313	598	834	505	880	1219	592	1015	1400	820	1411	1927
	70/55°C	251	482	670	406	708	977	478	816	1121	660	1137	1542
	55/45°C	159	310	428	261	454	622	308	522	712	424	731	976
1200	75/65°C	376	718	1001	606	1056	1463	710	1218	1680	984	1693	2312
	70/55°C	301	578	804	488	850	1173	573	979	1346	792	1364	1850
	55/45°C	191	372	513	313	545	746	369	627	855	509	877	1172
1400	75/65°C	438	837	1168	707	1232	1707	829	1421	1960	1148	1975	2698
	70/55°C	351	675	938	569	991	1368	669	1142	1570	924	1592	2158
	55/45°C	223	434	599	365	635	871	431	731	997	593	1023	1367
1600	75/65°C	501	957	1334	808	1408	1950	947	1624	2240	1312	2258	3083
	70/55°C	401	771	1072	650	1133	1564	764	1306	1794	1056	1819	2466
	55/45°C	255	496	684	417	726	995	493	835	1140	678	1169	1562
1800	75/65°C	563	1076	1501	909	1584	2194	1066	1827	2520	1476	2540	3469
	70/55°C	451	868	1206	732	1275	1759	860	1469	2019	1188	2046	2775
	55/45°C	287	558	770	469	817	1119	554	940	1282	763	1315	1758
2000	75/65°C	626	1196	1668	1010	1760	2438	1184	2030	2800	1640	2822	3854
	70/55°C	501	964	1339	813	1416	1955	955	1632	2243	1320	2274	3083
	55/45°C	319	620	855	521	908	1244	616	1044	1425	848	1462	1953
2300	75/65°C	720	1375	1918	1162	2024	2804	1362	2335	3220	1886	3245	4432
	70/55°C	577	1109	1540	935	1629	2248	1099	1877	2579	1519	2615	3545
	55/45°C	366	713	983	600	1044	1430	708	1201	1638	975	1681	2246
2600	75/65°C	814	1555	2168	1313	2288	3169	1539	2639	3640	2132	3669	5010
	70/55°C	652	1253	1741	1057	1841	2541	1242	2122	2916	1717	2956	4008
	55/45°C	414	806	1112	678	1180	1617	801	1358	1852	1102	1900	2539
3000	75/65°C	939	1794	2502	1515	2640	3657	1776	3045	4200	2460	4233	5781
	70/55°C	752	1446	2009	1219	2124	2932	1433	2448	3364	1981	3411	4625
	55/45°C	478	930	1283	782	1362	1866	924	1566	2137	1271	2192	2929

Емкость и вес радиаторов PURMO Plan Ventil Hygiene:

размер [mm]:	300			500			600			900
размер [mm]:	10	20	30	10	20	30	10	20	30	10	20	30
вес [mm]:	8,2	16,2	21,2	10,6	20,5	31,2	16,4	28,8	41,8	23,9	43,1	62,0
емкость [mm]:	1,5	3,2	5,1	2,9	5,2	7,5	3,4	6,1	8,8	4,5	8,8	13,0

Вес приведен в килограммах на один метр длины радиатора.
Водяная ёмкость приведена в дм³ на 1 метр длины радиатора.

Радиаторы типа FHV снабжены вмонтированным термостатическим клапаном, и поэтому их гидравлическая характеристика определяется для комплекта радиатора с клапаном. Эта характеристика приведена в прикладываемой номограмме.

Пример подбора предварительной настройки:

Данные:

потребность в тепле – Qc = 1160 Вт
перепад температур – Δt = 20 K (80/60^oC)
потеря напора – Δp = 6 кПа = 6000 Па
перерасчетная потеря – C = 1,163

Расчеты:

поток массы

q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 кг/ч

Для течения q = 50 кг/ч и потери напора 6000 Па считываем
с номограммы значение предварительной установки 3.

нижнее подсоединение

промежуточное диагональное подсоединение

промежуточное боковое подсоединение

Новые подвесы для гигиенических радиаторов

Помещения на объектах службы здравоохранения должны отвечать соответствующим требованиям. Они касаются, в частности, систем, в том числе также радиаторов, центрального отопления. Требования, которым должны отвечать с санитарной точки зрения помещения в учреждениях медицинского обслуживания, содержатся в Распоряжении министра здравоохранения и социального обеспечения от 22 июня 2005 г., которое заменило Распоряжение от 21 сентября 1992 г. («Законодательный дневник» № 74 за 1992 г., поз. 366). Новое Распоряжение («Зак. дн.» № 116, поз. 985 за 2005 г.) вступило в силу 1 июля 2005 г. Одним из требований, перечисленных в распоряжении, является положение о рекомендуемых расстояниях радиатора от строительных перегородок. Радиаторы должны крепиться к стене не ниже 0,10 м от пола и не ближе 0,10 м от лицевой поверхности отделанной стены. В учреждениях медицинского обслуживания перед вступлением в силу настоящего распоряжения допускается, за исключением помещений с повышенной асептикой, установка радиаторов не ближе 0,06 м от лицевой поверхности отделанной стены. Радиаторы должны быть гладкими, позволяющими мыть их и содержать в чистоте. Не допускается потолочное отопление и установка радиаторов из труб с рёбрами, за исключением технических помещений.Идя навстречу всё более высоким требованиям клиентов, наша фирма с весны 2005 г. решила внедрить новые типы подвесов для установки радиаторов на стене вместо применявшихся до сих пор подвесов типа Senior 304 и Senior 338.

Требуемое количество больничных кронштейнов Monclac MCK 108 для гигиенических радиаторов PURMO различных типов и высот

Кронштейны с плечом 108 мм – макс. вертикальная нагрузка на 1 кронштейн составляет 125 кг

Комплект стенных консолей для радиаторов типа FHV10, FHV20, FHV30

Количество консолей, в зависимости от высоты и длины радиатора, указано в отдельной таблице

Стойка напольная типа 815 для многопанельных радиаторов типа FHV20, FHV30

температура воды на подаче [°C]	температура обратной воды [°C]	величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C
температура воды на подаче [°C]	температура обратной воды [°C]	температура воздуха tв в обогреваемом помещении [˚C]
t_п	t_о	5	8	12	16	18	20	22	24
105	100	0,42	0,44	0,46	0,49	0,50	0,52	0,54	0,55
	95	0,43	0,45	0,48	0,51	0,52	0,54	0,56	0,58
	90	0,45	0,47	0,50	0,53	0,55	0,57	0,59	0,61
	85	0,47	0,49	0,52	0,55	0,57	0,59	0,61	0,64
	80	0,49	0,51	0,54	0,58	0,60	0,62	0,65	0,67
	75	0,51	0,53	0,57	0,61	0,63	0,66	0,68	0,71
100	95	0,45	0,47	0,50	0,53	0,55	0,56	0,58	0,60
	90	0,46	0,49	0,52	0,55	0,57	0,59	0,61	0,63
	85	0,48	0,51	0,54	0,58	0,60	0,62	0,64	0,66
	80	0,50	0,53	0,56	0,60	0,63	0,65	0,67	0,70
	75	0,52	0,55	0,59	0,63	0,66	0,68	0,71	0,74
	70	0,55	0,58	0,62	0,67	0,70	0,72	0,76	0,79
95	90	0,48	0,50	0,54	0,57	0,59	0,61	0,64	0,66
	85	0,50	0,52	0,56	0,60	0,62	0,64	0,67	0,70
	80	0,52	0,55	0,59	0,63	0,65	0,68	0,70	0,73
	75	0,54	0,57	0,61	0,66	0,69	0,72	0,75	0,78
	70	0,57	0,60	0,65	0,70	0,73	0,76	0,79	0,83
90	85	0,52	0,55	0,58	0,63	0,65	0,67	0,70	0,73
	80	0,54	0,57	0,61	0,66	0,68	0,71	0,74	0,77
	75	0,57	0,60	0,64	0,69	0,72	0,75	0,78	0,82
	70	0,59	0,63	0,67	0,73	0,76	0,80	0,83	0,87
	65	0,62	0,66	0,71	0,77	0,81	0,85	0,89	0,93
85	80	0,56	0,59	0,64	0,69	0,72	0,75	0,78	0,81
	75	0,59	0,62	0,67	0,72	0,75	0,79	0,82	0,86
	70	0,62	0,65	0,70	0,77	0,80	0,84	0,88	0,92
	65	0,65	0,69	0,75	0,81	0,85	0,89	0,94	0,99
	60	0,68	0,73	0,79	0,87	0,91	0,96	1,01	1,07
80	75	0,61	0,65	0,70	0,76	0,79	0,83	0,87	0,91
	70	0,64	0,68	0,74	0,81	0,84	0,88	0,93	0,97
	65	0,68	0,72	0,78	0,86	0,90	0,94	0,99	1,05
	60	0,72	0,76	0,83	0,91	0,96	1,01	1,07	1,13
	55	0,76	0,81	0,89	0,98	1,04	1,10	1,16	1,24
75	70	0,67	0,72	0,78	0,85	0,89	0,94	0,98	1,04
	65	0,71	0,75	0,82	0,90	0,95	1,00	1,05	1,12
	60	0,75	0,80	0,88	0,97	1,02	1,08	1,14	1,21
	55	0,80	0,85	0,94	1,04	1,10	1,17	1,24	1,32
	50	0,85	0,91	1,01	1,13	1,20	1,28	1,37	1,47
70	65	0,75	0,79	0,87	0,96	1,01	1,07	1,13	1,19
	60	0,79	0,84	0,93	1,03	1,08	1,15	1,22	1,30
	55	0,84	0,90	0,99	1,11	1,17	1,25	1,33	1,42
	50	0,89	0,96	1,07	1,20	1,28	1,37	1,47	1,58
65	60	0,83	0,89	0,98	1,10	1,16	1,23	1,31	1,40
	55	0,88	0,95	1,05	1,18	1,26	1,34	1,43	1,54
	50	0,94	1,02	1,14	1,29	1,37	1,47	1,59	1,71
60	55	0,94	1,01	1,13	1,27	1,36	1,45	1,56	1,68
	50	1,00	1,08	1,22	1,39	1,48	1,60	1,73	1,87
	45	1,08	1,17	1,33	1,53	1,65	1,78	1,94	2,13
55	50	1,07	1,16	1,31	1,50	1,62	1,75	1,90	2,07
	45	1,15	1,26	1,43	1,66	1,80	1,96	2,15	2,37
	40	1,25	1,37	1,59	1,86	2,03	2,24	2,48	2,78
50	45	1,23	1,36	1,56	1,82	1,98	2,17	2,40	2,67
	40	1,34	1,48	1,73	2,05	2,25	2,50	2,79	3,15
	35	1,47	1,65	1,94	2,36	2,63	2,96	3,38	3,92
45	40	1,45	1,62	1,90	2,28	2,53	2,83	3,19	3,66
	35	1,60	1,80	2,15	2,64	2,96	3,37	3,89	4,58
40	35	1,75	1,98	2,40	3,00	3,41	3,93	4,62	5,54
	30	1,96	2,25	2,79	3,61	4,21	5,01	6,14	7,87

Стальные панельные радиаторы Purmo Plan Hygiene FH

Отопление
Радиаторы
Стальные
Purmo
Purmo Plan Hygiene FH

Доставка по России!

Склады и терминалы по всей России*

Получить консультацию

#СИДИ ДОМА

Бесконтактная доставка бесплатно*

Получить

122 отзыва на 5 звезд

Реальный склад и магазин

Purmo Plan Hygiene FH

Стальные радиаторы Purmo Plan Hygiene FH Fh200304

На складе Код товара: 920-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200304 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200305

На складе Код товара: 921-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200305 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200306

На складе Код товара: 922-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200306 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200307

На складе Код товара: 923-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200307 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200308

На складе Код товара: 924-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200308 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200309

На складе Код товара: 925-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200309 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200310

На складе Код товара: 926-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200310 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200311

На складе Код товара: 927-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200311 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200312

На складе Код товара: 928-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200312 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200314

На складе Код товара: 929-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200314 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200316

На складе Код товара: 930-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200316 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200318

На складе Код товара: 931-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200318 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200320

На складе Код товара: 932-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200320 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200323

На складе Код товара: 933-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200323 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200326

На складе Код товара: 934-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200326 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200330

На складе Код товара: 935-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200330 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200504

На складе Код товара: 936-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200504 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200505

На складе Код товара: 937-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200505 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200506

На складе Код товара: 938-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200506 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200507

На складе Код товара: 939-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200507 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200508

На складе Код товара: 940-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200508 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200509

На складе Код товара: 941-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200509 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200510

На складе Код товара: 942-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200510 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200511

На складе Код товара: 943-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200511 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200512

На складе Код товара: 944-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200512 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200514

На складе Код товара: 945-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200514 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200516

На складе Код товара: 946-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200516 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200518

На складе Код товара: 947-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200518 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200520

На складе Код товара: 948-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200520 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200523

На складе Код товара: 949-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200523 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200526

На складе Код товара: 950-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200526 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh200530

На складе Код товара: 951-01

Стальные радиаторы Purmo Plan Hygiene FH Fh200530 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh300304

На складе Код товара: 952-01

Стальные радиаторы Purmo Plan Hygiene FH Fh300304 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh300305

На складе Код товара: 953-01

Стальные радиаторы Purmo Plan Hygiene FH Fh300305 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh300306

На складе Код товара: 954-01

Стальные радиаторы Purmo Plan Hygiene FH Fh300306 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh300307

На складе Код товара: 955-01

Стальные радиаторы Purmo Plan Hygiene FH Fh300307 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh300308

На складе Код товара: 956-01

Стальные радиаторы Purmo Plan Hygiene FH Fh300308 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh300309

На складе Код товара: 957-01

Стальные радиаторы Purmo Plan Hygiene FH Fh300309 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh300310

На складе Код товара: 958-01

Стальные радиаторы Purmo Plan Hygiene FH Fh300310 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh300311

На складе Код товара: 959-01

Стальные радиаторы Purmo Plan Hygiene FH Fh300311 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh300312

На складе Код товара: 960-01

Стальные радиаторы Purmo Plan Hygiene FH Fh300312 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh300314

На складе Код товара: 961-01

Стальные радиаторы Purmo Plan Hygiene FH Fh300314 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh300316

На складе Код товара: 962-01

Стальные радиаторы Purmo Plan Hygiene FH Fh300316 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh300318

На складе Код товара: 963-01

Стальные радиаторы Purmo Plan Hygiene FH Fh300318 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh300320

На складе Код товара: 964-01

Стальные радиаторы Purmo Plan Hygiene FH Fh300320 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh300323

На складе Код товара: 965-01

Стальные радиаторы Purmo Plan Hygiene FH Fh300323 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh300326

На складе Код товара: 966-01

Стальные радиаторы Purmo Plan Hygiene FH Fh300326 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh300330

На складе Код товара: 967-01

Стальные радиаторы Purmo Plan Hygiene FH Fh300330 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh300504

На складе Код товара: 968-01

Стальные радиаторы Purmo Plan Hygiene FH Fh300504 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Стальные радиаторы Purmo Plan Hygiene FH Fh300505

На складе Код товара: 969-01

Стальные радиаторы Purmo Plan Hygiene FH Fh300505 качественное оборудование знаменитого бренда, зарекомендовавшего себя по всей России. У нас есть почти все тепловое оборудование. По экономной цене. Purmo Plan Hygiene FH улучшит ваш комфорт и добав..

Показано с 1 по 50 из 96 (всего 2 страниц)

Нужен совет?

Если вам сложно определиться с выбором, напишите нам на почту

Задать вопрос

Помочь найти?

Если вы не нашли то, что искали, воспользуйтесь поиском по магазину

Новинки 2019

Новогоднее обновление ассортимента уже здесь, на нашем сайте!

Смотреть новинки

Последние

Партнеры

ПУРМО Гигиена | PURMO

Тип 10	Тип 20
Тип 30

Размеры радиаторов в мм

H – высота: 300, 450, 500, 600, 900
L – длина: 400, 500, 600, 700, 800, 900, 1000, 1100, 1400, 1200 1800, 2000, 2300, 2600, 3000
ч – расстояние между соединителями

Монтажные расстояния: мм

ПУРМО Н	10	20	30
глубина радиатора	47	102	152
A – монтажная глубина	100	100	100
B – общая глубина	114	202	252
C – соединительная ось*	84	151	151*

* 201 мм в случае радиатора типа H 30 после переоборудования на левую сторону

Тепловая мощность радиаторов [Вт] согласно PN-EN 442 для значений параметров 75/65/20˚C и 70/ 55/20˚С.

высота		300			450			500
длина	тип	Х			Х			Х
длина	темп.	10	20	30	10	20	30	10	20	30
показатель степени n		1.3425	1.2815	1,2957	1.3171	1,2846	1.3028	1.3086	1,2856	1.3051
400	75/65°С	139	252	350	199	345	482	218	375	524
	70/55°С	111	203	281	159	278	386	175	302	420
500	>75/65°C	>174	>315	>437	>249	>432	>549	>273	>469	>655
	>70/55°C	>139	>253	>351	>199	>347	>483	>219	>377	>524
600	75/65°С	209	378	524	299	518	723	328	563	785
	70/55°С	166	304	421	239	416	580	>262	452	>629
700	>75/65°C	>244	>441	>612	>349	>604	>844	>382	>657	>916
	>70/55°C	>194	>355	>491	>251	>486	>676	>306	> 528	>734
800	75/65°С	278	504	699	398	690	964	437	750	1047
	70/55°С	222	>405	>561	>319	>555	773	350	603	>839
900	>75/65°C	>313	>567	>787	>448	>777	>1085	>491	>844	>1178
	>70/55°C	>249	>456	>631	>358	>625	>869	>394	>679	>944
1000	75/65°С	348	630	874	498	863	>1205	546	938	1309
	70/55°С	277	507	701	398	694	966	437	754	1049
1100	>75/65°C	>383	>693	>961	>548	>949	>1326	>601	>1032	>1440
	>70/55°C	>305	>558	>772	>438	>763	>1063	>481	>830	>1154
1200	75/65°С	418	756	1049	598	>1036	1446	655	1126	1571
	70/55°С	333	608	842	478	833	1159	525	905	1259
1400	75/65°С	487	882	1224	697	1208	1687	764	1313	1833
	70/55°С	388	710	982	558	972	1352	612	1056	1469
1600	75/65°С	557	1008	1398	797	1381	1928	874	1501	2094
	70/55°С	443	811	1122	637	1110	1546	700	1207	1678
1800	75/65°С	626	1134	1573	896	1553	2169	983	1688	2356
	70/55°С	499	912	1263	717	1249	1739	787	1357	1888
2000	75/65°С	696	1260	1748	996	1726	2410	1092	1876	2618
	70/55°С	554	1014	1403	797	1388	1932	875	1508	2098
2300	75/65°С	800	1449	2010	1145	1985	2772	1256	2157	3011
	70/55°С	637	1166	1613	916	1596	2222	1006	1735	2413
2600	75/65°С	905	1638	2272	1295	2244	3133	1420	2439	3403
	70/55°С	720	1318	1824	1035	1804	2512	1137	1961	2727
3000	75/65°С	1044	1890	2622	1494	2589	3615	1638	2814	3927
	70/55°С	831	1521	2104	1195	2082	2898	1312	2262	3147

высота		600			900
длина	тип	Х			Х
длина	темп.	10	20	30	10	20	30
показатель степени n		1.2916	1,2876	1.3098	1,2988	1.3042	1.3418
400	75/65°С	256	434	604	361	606	828
	70/55°С	205	349	484	290	486	659
500	>75/65°C	>320	>543	>755	>452	>758	>1035
	>70/55°C	>257	>436	>605	>362	>608	>824
600	75/65°С	383	651	906	542	910	1241
	70/55°С	308	523	725	>435	729	>989
700	>75/65°C	>447	>760	>1057	>632	>1061	>1448
	>70/55°C	>359	>610	>846	>507	>851	>1153
800	75/65°С	511	868	1208	722	1213	1655
	70/55°С	411	698	967	580	972	>1318
900	>75/65°C	>575	>977	>1359	>813	>1364	>1862
	>70/55°C	>462	>785	>1088	>652	>1094	>1483
1000	75/65°С	639	1085	1510	903	1516	2069
	70/55°С	513	872	>1209	724	1215	1648
1100	>75/65°C	>703	>1194	>1661	>993	>1668	>2276
	>70/55°C	>565	>959	>1330	>797	>1337	>1812
1200	75/65°С	767	1302	1812	1084	1819	2483
	70/55°С	616	1046	1451	869	1458	1977
1400	75/65°С	895	1519	2114	1264	2122	2897
	70/55°С	719	1221	1693	1014	1701	2307
1600	75/65°С	1022	1736	2416	1445	2426	3310
	70/55°С	821	1395	1934	1159	1944	2636
1800	75/65°С	1150	1953	2718	1625	2729	3724
	70/55°С	924	1570	2176	1304	2187	2966
2000	75/65°С	1278	2170	3020	1806	3032	4138
	70/55°С	1026	1744	2418	1449	2430	3295
2300	75/65°С	1470	2496	3473	2077	3487	4759
	70/55°С	1180	2006	2781	1666	2795	3790
2600	75/65°С	1661	2821	3926	2348	3942	5379
	70/55°С	1334	2267	3144	1883	3159	4284
3000	75/65°С	1917	3255	4530	2709	4548	6207
	70/55°С	1540	2616	3627	2173	3645	4943

Объем и вес воды Purmo Hygiene:

высота [мм]:	300			450			500			600			900
высота [мм]:	10	20	30	10	20	30	10	20	30	10	20	30	10	20	30
вес [кг/м]:	5,9	11,8	17,6	8,8	17,6	26,3	9,8	19,5	29,2	11,7	23,4	35,0	17,2	34,1	51,0
объем воды [л/м]:	1,7	3,4	5,1	2,5	5,0	7,5	2,7	5,5	8,2	3,2	6,6	9,8	4,5	9,0	13,3

Величина перепада давления в радиаторе зависит от массового расхода протекающей через него воды.

Для однопанельных радиаторов значение перепада давления в радиаторе можно определить по следующей формуле::

Δp = 0,0160 * q2
Kv = 2,5 м³/ч

Для многопанельных радиаторов значение перепада давления в радиаторе можно определить по следующей формуле:

Δp= 0,0105 * q2
Kv = 3,1 м³/ч

где:

Δp – капля воды, протекающая через радиатор в паскалях [Па]
q – массовый расход воды, протекающей через радиатор в килограммах в час [кг /h]

То же торцевое соединение:

Наиболее популярное решение, позволяющее подключать радиаторы как с правой, так и с левой стороны. Подающая линия должна быть подключена к верхнему, а обратная линия к нижнему соединительному патрубку радиатора. Обратное подключение приведет к падению тепловой мощности более чем на 30%.

Соединение на противоположных концах:

При таком способе подключения тепловая мощность радиаторов будет примерно на 10% ниже номинальной тепловой мощности. Этот способ подключения чаще всего используется для радиаторов с боковым подводом, когда трубопроводы системы отопления разводятся в плинтусах над полом.

Проточное соединение:

Рекомендуется для радиаторов длиной более 2000 мм, а также для радиаторов, длина которых в четыре раза превышает их высоту. Эти соединения обеспечивают равномерное распределение температуры по всей длине радиатора. Подающая линия должна быть подсоединена к левому или правому соединительному патрубку, а обратная линия должна быть подсоединена к противоположному, нижнему соединительному патрубку. Обратное подключение приведет к падению тепловой мощности более чем на 30%.

Значение коэффициента для выбора тепловой мощности радиатора при температурах отличных от 75/65/20 ˚C

t z	т п	t _i температура воздуха в отапливаемом помещении [˚C]
[°С]	[°С]	5	8	12	16	18	20	22	24
95	90	0,48	0,50	0,54	0,57	0,59	0,61	0,64	0,66
	85	0,50	0,52	0,56	0,60	0,62	0,64	0,67	0,70
	80	0,52	0,55	0,59	0,63	0,65	0,68	0,70	0,73
	75	0,54	0,57	0,61	0,66	0,69	0,72	0,75	0,78
	70	0,57	0,60	0,65	0,70	0,73	0,76	0,79	0,83
90	85	0,52	0,55	0,58	0,63	0,65	0,67	0,70	0,73
	80	0,54	0,57	0,61	0,66	0,68	0,71	0,74	0,77
	75	0,57	0,60	0,64	0,69	0,72	0,75	0,78	0,82
	70	0,59	0,63	0,67	0,73	0,76	0,80	0,83	0,87
	65	0,62	0,66	0,71	0,77	0,81	0,85	0,89	0,93
85	80	0,56	0,59	0,64	0,69	0,72	0,75	0,78	0,81
	75	0,59	0,62	0,67	0,72	0,75	0,79	0,82	0,86
	70	0,62	0,65	0,70	0,77	0,80	0,84	0,88	0,92
	65	0,65	0,69	0,75	0,81	0,85	0,89	0,94	0,99
	60	0,68	0,73	0,79	0,87	0,91	0,96	1,01	1,07
80	75	0,61	0,65	0,70	0,76	0,79	0,83	0,87	0,91
	70	0,64	0,68	0,74	0,81	0,84	0,88	0,93	0,97
	65	0,68	0,72	0,78	0,86	0,90	0,94	0,99	1,05
	60	0,72	0,76	0,83	0,91	0,96	1,01	1,07	1,13
	55	0,76	0,81	0,89	0,98	1,04	1,10	1,16	1,24
75	70	0,67	0,72	0,78	0,85	0,89	0,94	0,98	1,04
	65	0,71	0,75	0,82	0,90	0,95	1,00	1,05	1,12
	60	0,75	0,80	0,88	0,97	1,02	1,08	1,14	1,21
	55	0,80	0,85	0,94	1,04	1,10	1,17	1,24	1,32
	50	0,85	0,91	1,01	1,13	1,20	1,28	1,37	1,47
70	65	0,75	0,79	0,87	0,96	1,01	1,07	1,13	1,19
	60	0,79	0,84	0,93	1,03	1,08	1,15	1,22	1,30
	55	0,84	0,90	0,99	1,11	1,17	1,25	1,33	1,42
	50	0,89	0,96	1,07	1,20	1,28	1,37	1,47	1,58
65	60	0,83	0,89	0,98	1,10	1,16	1,23	1,31	1,40
	55	0,88	0,95	1,05	1,18	1,26	1,34	1,43	1,54
	50	0,94	1,02	1,14	1,29	1,37	1,47	1,59	1,71
60	55	0,94	1,01	1,13	1,27	1,36	1,45	1,56	1,68
	50	1,00	1,08	1,22	1,39	1,48	1,60	1,73	1,87
	45	1,08	1,17	1,33	1,53	1,65	1,78	1,94	2,13
55	50	1,07	1,16	1,31	1,50	1,62	1,75	1,90	2,07
	45	1,15	1,26	1,43	1,66	1,80	1,96	2,15	2,37
	40	1,25	1,37	1,59	1,86	2,03	2,24	2,48	2,78
50	45	1,23	1,36	1,56	1,82	1,98	2,17	2,40	2,67
	40	1,34	1,48	1,73	2,05	2,25	2,50	2,79	3,15
	35	1,47	1,65	1,94	2,36	2,63	2,96	3,38	3,92
45	40	1,45	1,62	1,90	2,28	2,53	2,83	3,19	3,66
	35	1,60	1,80	2,15	2,64	2,96	3,37	3,89	4,58
40	35	1,75	1,98	2,40	3,00	3,41	3,93	4,62	5,54
	30	1,96	2,25	2,79	3,61	4,21	5,01	6,14	7,87

Таблица составлена для n = 1,3

Больничные скобы Monclac MCK 108 для типов: Purmo h20, h30, h40.

Кронштейны вылета 108 мм
макс. вертикальная нагрузка 125 кг на один кронштейн.

Необходимое количество больничных брекетов Monclac MCK 108 для различных типов и высот Гигиенические радиаторы PURMO. стол

PURMO Plan Hygiene | PURMO

Панель радиатора PURMO PLAN HYGIENE имеет очевидную фронтальную панель абсолютной сетки. Acesta este lipit pe panoul de bază profilat. Se obţine astfel un efect estetic de finisare, fără se pierde, în același timp, din puterea termică. Ca urmare lipei elementelor de convecţie, protecţiilor laterale și capacului Superior Tip Gratar, aceste
radiatoare sunt ușor de curăţat și intreţinut, fiind astfel opttime pentru instituţiile sanitare și alte cladiri cu cerinţe igienice sporite. Patru Racorduri Cu Filet Interior g ½ “разрешение racordarea laterală atât în partea dreaptă, cât și în partea sterangă.

Техническое оборудование

Материал:	табличка с покрытием из углеродного ламината, состоящая из углеродного ламината , соответствует EN 10130
Inaltimea radiatoarelor:	300, 500, 600, 900* мм *Radiatoarele cu înălțimea de 900 mm, und produse până la lungimea de 2000 mm inclusiv
Lungimea radiatoarelor:	400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 мм
Максимальный почтовый индекс:	10 бар
Максимальный регистрационный номер:	13 бар (при производстве) 12 бар (двойная установка)
Максимальная температура:	110°С
Принадлежности:	доп и вентиляция воздуха в дотаре ВНИМАНИЕ! Consolele de fixare se comandă separat.
Кулорайон:	Цвет RAL 9016, цвет команды
Pregătirea suprafeţei:	răzuire, degresare, acoperire cu fosfor, clătire cu apă, demineralizare, pasivare cu crom
Стандартный номер:	PN EN 442, ISO 9001, ISO 14001, Atestat Igienic PZH – HK/B/0436/02/2007
Потребительский район:	instalaţiile de Incălzire Centrală pe bază de apă
Гарантия:	10 ани

Наконечник 10	Наконечник 20
Наконечник 30

Dimensiunile radiatoarelor (în milimetri), unde:

H – înălţimea: 300, 500, 600, 900
L – lungimea: 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400 , 1600, 1800, 2000, 2300**, 2600**, 3000**.

Монтажное расстояние: мм

PURMO H	10	20	30
adâncimea radiatorului	49	104	154
A-adâncimea consolei de sustinere	100	100	100
Общий номер B-adâncime	116	204	254
Рекорд C-axa	84	151	151

Путереа де Инкалзире (W) и radiatoarelor, ла температура aerului в Инкапереа Инкалзита ти = 20°C (миниалзимеа и лунгимеа в солнечном списке).

Инэлтимеа		300			500			600			900
лунгимеа	типул	Фх20	Фх30	Фх40	Фх20	Фх30	Фх40	Фх20	Фх30	Фх40	Фх20	Фх30	Фх40
1000	Δt=50K	313	598	834	505	880	1219	592	1015	1400	820	1411	1927
400	75/65°С	125	239	334	202	352	488	237	406	560	328	564	771
	70/55°С	100	193	268	163	283	391	191	326	449	264	455	617
	55/45°С	64	124	171	104	182	249	123	209	285	170	292	391
600	75/65°С	188	359	500	303	528	731	355	609	840	492	847	1156
	70/55°С	150	289	402	244	425	586	287	490	673	396	682	925
	55/45°С	96	186	257	156	272	373	185	313	427	254	438	586
800	75/65°С	250	478	667	404	704	975	474	812	1120	656	1129	1542
	70/55°С	201	386	536	325	566	782	382	653	897	528	910	1233
	55/45°С	127	248	342	209	363	497	246	418	570	339	585	781
1000	75/65°С	313	598	834	505	880	1219	592	1015	1400	820	1411	1927
	70/55°С	251	482	670	406	708	977	478	816	1121	660	1137	1542
	55/45°С	159	310	428	261	454	622	308	522	712	424	731	976
1200	75/65°С	376	718	1001	606	1056	1463	710	1218	1680	984	1693	2312
	70/55°С	301	578	804	488	850	1173	573	979	1346	792	1364	1850
	55/45°С	191	372	513	313	545	746	369	627	855	509	877	1172
1400	75/65°С	438	837	1168	707	1232	1707	829	1421	1960	1148	1975	2698
	70/55°С	351	675	938	569	991	1368	669	1142	1570	924	1592	2158
	55/45°С	223	434	599	365	635	871	431	731	997	593	1023	1367
1600	75/65°С	501	957	1334	808	1408	1950	947	1624	2240	1312	2258	3083
	70/55°С	401	771	1072	650	1133	1564	764	1306	1794	1056	1819	2466
	55/45°С	255	496	684	417	726	995	493	835	1140	678	1169	1562
1800	75/65°С	563	1076	1501	909	1584	2194	1066	1827	2520	1476	2540	3469
	70/55°С	451	868	1206	732	1275	1759	860	1469	2019	1188	2046	2775
	55/45°С	287	558	770	469	817	1119	554	940	1282	763	1315	1758
2000	75/65°С	626	1196	1668	1010	1760	2438	1184	2030	2800	1640	2822	3854
	70/55°С	501	964	1339	813	1416	1955	955	1632	2243	1320	2274	3083
	55/45°С	319	620	855	521	908	1244	616	1044	1425	848	1462	1953
2300	75/65°С	720	1375	1918	1162	2024	2804	1362	2335	3220	1886	3245	4432
	70/55°С	577	1109	1540	935	1629	2248	1099	1877	2579	1519	2615	3545
	55/45°С	366	713	983	600	1044	1430	708	1201	1638	975	1681	2246
2600	75/65°С	814	1555	2168	1313	2288	3169	1539	2639	3640	2132	3669	5010
	70/55°С	652	1253	1741	1057	1841	2541	1242	2122	2916	1717	2956	4008
	55/45°С	414	806	1112	678	1180	1617	801	1358	1852	1102	1900	2539
3000	75/65°C	939	1794	2502	1515	2640	3657	1776	3045	4200	2460	4233	5781
	70/55°C	752	1446	2009	1219	2124	2932	1433	2448	3364	1981	3411	4625
	55/45°C	478	930	1283	782	1362	1866	924	1566	2137	1271	2192	2929

Инэлтимеа :	300			500			600			900
Инэлтимеа :	10	20	30	10	20	30	10	20	30	10	20	30
грейтатея:	8,2	16,2	21,2	10,6	20,5	31,2	16,4	28,8	41,8	23,9	43,1	62,0
том:	1,5	3,2	5,1	2,9	5,2	7,5	3,4	6,1	8,8	4,5	8,8	13,0

Greutatea указана на килограмм пентру и линейный измеритель радиатора.
Volumul este указывает на дм³ пентру и метру линейного радиатора.

Rezistenţa la trecerea apei prin радиатор depinde de jetul masei acesteia.

Pentru Radiatoarele Cu O Singură Placă, de Tip FH20 Scăderea de Presiune Din Radiator SE Calculează Formulei:

Δp = 0,0160 * Q2
кВ = 2,5 м³/h

777 кВ = 2,5 м Мел. o singură placă, de tip Fh30 şi Fh40 scăderea de presiune din радиатор se calculează в соответствии с формулой:

Δp= 0,0105 * q2
Kv = 3,1 м³/ч Основной радиатор, указанный в килограммах мощности [кг/ч]

Боковая связь:

Este cea mai frecventă soluţie разрешение на уход racordarea la dreapta sau la stânga. Tubul de alimentare trebuie racordat la ştuţul Superior, cel de retur la ştuţul de jos. Racordarea inversă уменьшает термальную муку и радиатор на 30%.

Номер телефона:

Folosind acest tip de racordare, puterea termică radiatoarelor va fi cu 10% mai mică decât puterea номинально. Această racordare себе foloseşte чел май де ла radiatoarele cu alimentare laterală atunci când instalaţia де încălzire Centrală Эсте dispusă де-a lungul îmbinării între pardoseală şi perete.

Ключевой код:

Este recomandată la radiatoarele cu lungime peste 2000 мм, precum şi atunci când lungimea depăşeşte de patru ori înălţimea. Această racordare asigură o repartiţie uniformă tempaturii pe întreaga lungime a radiului. Tubul de alimentare trebuie racordat la ştuţul Superior dreapta sau stânga, în schimb cel de retur la ştuţul opus inferior. Racordarea inversă уменьшает термальную гниль и радиатор на 30%.

Консоль для переноса радиатора на наконечник: Fh20, Fh30, Fh40

Numărul de console în funcţie de înălţimea şi lungimea radiului este prezentat întrun tabel separat.

Indicii de corectare pentru alegerea puterii de ncălzire и radiatoarelor PURMO pentru alţi parametrii decât 75/65/20°C

t z	т стр	Temperatura aerului în încăperea care este ncălzită t i [ °C]
°С	°С	5	8	12	16	18	20	22	24
95	90	0,48	0,50	0,54	0,57	0,59	0,61	0,64	0,66
	85	0,50	0,52	0,56	0,60	0,62	0,64	0,67	0,70
	80	0,52	0,55	0,59	0,63	0,65	0,68	0,70	0,73
	75	0,54	0,57	0,61	0,66	0,69	0,72	0,75	0,78
	70	0,57	0,60	0,65	0,70	0,73	0,76	0,79	0,83
90	85	0,52	0,55	0,58	0,63	0,65	0,67	0,70	0,73
	80	0,54	0,57	0,61	0,66	0,68	0,71	0,74	0,77
	75	0,57	0,60	0,64	0,69	0,72	0,75	0,78	0,82
	70	0,59	0,63	0,67	0,73	0,76	0,80	0,83	0,87
	65	0,62	0,66	0,71	0,77	0,81	0,85	0,89	0,93
85	80	0,56	0,59	0,64	0,69	0,72	0,75	0,78	0,81
	75	0,59	0,62	0,67	0,72	0,75	0,79	0,82	0,86
	70	0,62	0,65	0,70	0,77	0,80	0,84	0,88	0,92
	65	0,65	0,69	0,75	0,81	0,85	0,89	0,94	0,99
	60	0,68	0,73	0,79	0,87	0,91	0,96	1,01	1,07
80	75	0,61	0,65	0,70	0,76	0,79	0,83	0,87	0,91
	70	0,64	0,68	0,74	0,81	0,84	0,88	0,93	0,97
	65	0,68	0,72	0,78	0,86	0,90	0,94	0,99	1,05
	60	0,72	0,76	0,83	0,91	0,96	1,01	1,07	1,13
	55	0,76	0,81	0,89	0,98	1,04	1,10	1,16	1,24
75	70	0,67	0,72	0,78	0,85	0,89	0,94	0,98	1,04
	65	0,71	0,75	0,82	0,90	0,95	1,00	1,05	1,12
	60	0,75	0,80	0,88	0,97	1,02	1,08	1,14	1,21
	55	0,80	0,85	0,94	1,04	1,10	1,17	1,24	1,32
	50	0,85	0,91	1,01	1,13	1,20	1,28	1,37	1,47
70	65	0,75	0,79	0,87	0,96	1,01	1,07	1,13	1,19
	60	0,79	0,84	0,93	1,03	1,08	1,15	1,22	1,30
	55	0,84	0,90	0,99	1,11	1,17	1,25	1,33	1,42
	50	0,89	0,96	1,07	1,20	1,28	1,37	1,47	1,58
65	60	0,83	0,89	0,98	1,10	1,16	1,23	1,31	1,40
	55	0,88	0,95	1,05	1,18	1,26	1,34	1,43	1,54
	50	0,94	1,02	1,14	1,29	1,37	1,47	1,59	1,71
60	55	0,94	1,01	1,13	1,27	1,36	1,45	1,56	1,68
	50	1,00	1,08	1,22	1,39	1,48	1,60	1,73	1,87
	45	1,08	1,17	1,33	1,53	1,65	1,78	1,94	2,13
55	50	1,07	1,16	1,31	1,50	1,62	1,75	1,90	2,07
	45	1,15	1,26	1,43	1,66	1,80	1,96	2,15	2,37
	40	1,25	1,37	1,59	1,86	2,03	2,24	2,48	2,78
50	45	1,23	1,36	1,56	1,82	1,98	2,17	2,40	2,67
	40	1,34	1,48	1,73	2,05	2,25	2,50	2,79	3,15
	35	1,47	1,65	1,94	2,36	2,63	2,96	3,38	3,92
45	40	1,45	1,62	1,90	2,28	2,53	2,83	3,19	3,66
	35	1,60	1,80	2,15	2,64	2,96	3,37	3,89	4,58
40	35	1,75	1,98	2,40	3,00	3,41	3,93	4,62	5,54
	30	1,96	2,25	2,79	3,61	4,21	5,01	6,14	7,87

Табелул и быстро реализовать коэффициент пентру n = 1,3.

Рекламный проспект Purmo

Палитра товаров PURMO

Декларация производительности

Галерея

PURMO Ventil Hygiene | PURMO

Тип 10	Тип 20
Тип 30

Размеры радиаторов в [мм]:

H – высота: 300, 450, 500, 600, 900
L – длина: 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000
h – шаг разъемов

Монтажные расстояния: мм

PURMO H	10	20	30
глубина радиатора	47	102	152
A – монтажная глубина	100	100	100
B – общая глубина	114	202	252
C – соединительная ось*	84	151	151*

* 201 мм в случае радиатора типа HV 30 после переделки на левую сторону

Тепловая мощность радиаторов [Вт] согласно PN-EN 442 для значений параметров 75/65/20 ˚ С и 70/55/20°С.

высота [мм]		300			450			500
длина [мм]	тип	ХВ			ХВ			ХВ
длина [мм]	темп.	10	20	30	10	20	30	10	20	30
показатель степени n		1.3425	1,2815	1,2957	1.3171	1,2846	1.3028	1.3086	1,2856	1.3051
400	75/65°С	139	252	350	199	345	482	218	375	524
	70/55°С	111	203	281	159	278	386	175	302	420
500	75/65°С	174	315	437	249	432	549	273	469	655
	70/55°С	139	253	351	199	347	483	219	377	524
600	75/65°С	209	378	524	299	518	723	328	563	785
	70/55°С	166	304	421	239	416	580	262	452	629
700	75/65°С	244	441	612	349	604	844	382	657	916
	70/55°С	194	355	491	251	486	676	306	528	734
800	75/65°С	278	504	699	398	690	964	437	750	1047
	70/55°С	222	405	561	319	555	773	350	603	839
900	75/65°С	313	567	787	448	777	1085	491	844	1178
	70/55°С	249	456	631	358	625	869	394	679	944
1000	75/65°С	348	630	874	498	863	1205	546	938	1309
	70/55°С	277	507	701	398	694	966	437	754	1049
1100	75/65°С	383	693	961	548	949	1326	601	1032	1440
	70/55°С	305	558	772	438	763	1063	481	830	1154
1200	75/65°С	418	756	1049	598	1036	1446	655	1126	1571
	70/55°С	333	608	842	478	833	1159	525	905	1259
1400	75/65°С	487	882	1224	697	1208	1687	764	1313	1833
	70/55°С	388	710	982	558	972	1352	612	1056	1469
1600	75/65°С	557	1008	1398	797	1381	1928	874	1501	2094
	70/55°С	443	811	1122	637	1110	1546	700	1207	1678
1800	75/65°С	626	1134	1573	896	1553	2169	983	1688	2356
	70/55°С	499	912	1263	717	1249	1739	787	1357	1888
2000	75/65°С	696	1260	1748	996	1726	2410	1092	1876	2618
	70/55°С	554	1014	1403	797	1388	1932	875	1508	2098
2300	75/65°С	800	1449	2010	1145	1985	2772	1256	2157	3011
	70/55°С	637	1166	1613	916	1596	2222	1006	1735	2413
2600	75/65°С	905	1638	2272	1295	2244	3133	1420	2439	3403
	70/55°С	720	1318	1824	1035	1804	2512	1137	1961	2727
3000	75/65°С	1044	1890	2622	1494	2589	3615	1638	2814	3927
	70/55°С	831	1521	2104	1195	2082	2898	1312	2262	3147

высота [мм]		600			900
длина [мм]	тип	ХВ			ХВ
длина [мм]	темп.	10	20	30	10	20	30
показатель степени n		1.2916	1,2876	1.3098	1,2988	1.3042	1.3418
400	75/65°С	256	434	604	361	606	828
	70/55°С	205	349	484	290	486	659
500	75/65°С	320	543	755	452	758	1035
	70/55°С	257	436	605	362	608	824
600	75/65°С	383	651	906	542	910	1241
	70/55°С	308	523	725	435	729	989
700	75/65°С	447	760	1057	632	1061	1448
	70/55°С	359	610	846	507	851	1153
800	75/65°С	511	868	1208	722	1213	1655
	70/55°С	411	698	967	580	972	1318
900	75/65°С	575	977	1359	813	1364	1862
	70/55°С	462	785	1088	652	1094	1483
1000	75/65°С	639	1085	1510	903	1516	2069
	70/55°С	513	872	1209	724	1215	1648
1100	75/65°С	703	1194	1661	993	1668	2276
	70/55°С	565	959	1330	797	1337	1812
1200	75/65°С	767	1302	1812	1084	1819	2483
	70/55°С	616	1046	1451	869	1458	1977
1400	75/65°С	895	1519	2114	1264	2122	2897
	70/55°С	719	1221	1693	1014	1701	2307
1600	75/65°С	1022	1736	2416	1445	2426	3310
	70/55°С	821	1395	1934	1159	1944	2636
1800	75/65°С	1150	1953	2718	1625	2729	3724
	70/55°С	924	1570	2176	1304	2187	2966
2000	75/65°С	1278	2170	3020	1806	3032	4138
	70/55°С	1026	1744	2418	1449	2430	3295
2300	75/65°С	1470	2496	3473	2077	3487	4759
	70/55°С	1180	2006	2781	1666	2795	3790
2600	75/65°С	1661	2821	3926	2348	3942	5379
	70/55°С	1334	2267	3144	1883	3159	4284
3000	75/65°С	1917	3255	4530	2709	4548	6207
	70/55°С	1540	2616	3627	2173	3645	4943

Емкость и вес воды Purmo Ventil Hygiene:

высота [мм]:	300			450			500			600			900
высота [мм]:	10	20	30	10	20	30	10	20	30	10	20	30	10	20	30
вес [кг/м]:	5,9	11,8	17,6	8,8	17,6	26,3	9,8	19,5	29,2	11,7	23,4	35,0	17,2	34,1	51,0
объем воды [л/м]:	1,7	3,4	5,1	2,5	5,0	7,5	2,7	5,5	8,2	3,2	6,6	9,8	4,5	9,0	13,3

С января 2011 года все панельные радиаторы PURMO с нижней поставкой оснащены новыми клапанными вставками Oventrop с заводской настройкой от 2 до 6 в зависимости от размера (тепловой мощности) конкретного радиатора. Для того, чтобы обеспечить легкое визуальное различение применяемой клапанной вставки, реализована цветовая маркировка регулирующих элементов клапанных вставок.

заданное значение	кв [м3/ч]	цвет	№ по каталогу
2	0,13	белый	1651162
3	0,27	черный	1651163
4	0,42	зеленый	1651164
5	0,56	синий	1651165
6	0,70	красный	1651166

Гидравлические характеристики этих новых клапанных вставок очень похожи на характеристики старого типа (номер по каталогу 101 80 80).
В случае необходимости уставка каждой новой вставки клапана может быть изменена, как и в случае вставок старого типа.
Изменена общая длина новых клапанных вставок в связи с улучшенной герметичностью, поэтому их нельзя использовать в радиаторах, изготовленных до января 2011 года и оснащенных клапанными вставками старого типа.

Вставка старого и нового типа

Серия вставок нового типа

Величина перепада давления в радиаторе зависит от массового расхода протекающей через него воды.:

Пример выбора заданной уставки

Дано:

потребность в тепле – Qc = 1160 Вт Δt = 20 K (80/60°C)
падение давления – Δp = 6 кПа

Δp = 6000 Па
расчетная константа – C = 1,163

расчеты::

массовый расход воды

q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 кг/ч

Для расхода q = 5 кг ч и напорном расходе 6000 Па заданное значение уставки 3 находится за пределами номограммы.

Для расхода q = 50 кг/ч и напорного расхода 6000 Па заданное заданное значение 3 находится на номограмме красным цветом.

отклонение пропорциональности	2К
заданное значение 1 2 3 4 5 6	1	2	3	4	5	6
кв [м3/ч]	0,05	0,13	0,27	0,42	0,56	0,70

Массовый расход воды q [кг/ч]

Нижнее соединение:

Этот способ подключения используется для радиаторов с нижней подачей. Оси подающей и обратки всегда располагаются соответственно в 80 мм и 30 мм от боковой кромки радиатора. Обратное подключение приведет к падению тепловой мощности более чем на 30%.

Боковое соединение:

Проточное соединение:

Соединение на противоположных концах:

Промежуточное соединение:

Радиаторы с нижней подачей можно подключать одновременно с боковым и нижним подключением. Возможны промежуточные решения, представленные на чертежах: боковые и проточные. Эти решения соответствуют боковому и проточному соединениям, описанным выше.

Больничные скобы Monclac MCK 108 для типов: Purmo HV10, HV20, HV30.

Кронштейны вылета 108 мм
макс. вертикальная нагрузка 125 кг на один кронштейн.

Необходимое количество больничных брекетов Monclac MCK 108 для различных типов и высот Гигиенические радиаторы PURMO. таблица

Значение коэффициента для выбора тепловой мощности радиатора при температурах отличных от 75/65/20 ˚C

t z	т п	t _i температура воздуха в отапливаемом помещении [˚C]
[°С]	[°С]	5	8	12	16	18	20	22	24
95	90	0,48	0,50	0,54	0,57	0,59	0,61	0,64	0,66
	85	0,50	0,52	0,56	0,60	0,62	0,64	0,67	0,70
	80	0,52	0,55	0,59	0,63	0,65	0,68	0,70	0,73
	75	0,54	0,57	0,61	0,66	0,69	0,72	0,75	0,78
	70	0,57	0,60	0,65	0,70	0,73	0,76	0,79	0,83
90	85	0,52	0,55	0,58	0,63	0,65	0,67	0,70	0,73
	80	0,54	0,57	0,61	0,66	0,68	0,71	0,74	0,77
	75	0,57	0,60	0,64	0,69	0,72	0,75	0,78	0,82
	70	0,59	0,63	0,67	0,73	0,76	0,80	0,83	0,87
	65	0,62	0,66	0,71	0,77	0,81	0,85	0,89	0,93
85	80	0,56	0,59	0,64	0,69	0,72	0,75	0,78	0,81
	75	0,59	0,62	0,67	0,72	0,75	0,79	0,82	0,86
	70	0,62	0,65	0,70	0,77	0,80	0,84	0,88	0,92
	65	0,65	0,69	0,75	0,81	0,85	0,89	0,94	0,99
	60	0,68	0,73	0,79	0,87	0,91	0,96	1,01	1,07
80	75	0,61	0,65	0,70	0,76	0,79	0,83	0,87	0,91
	70	0,64	0,68	0,74	0,81	0,84	0,88	0,93	0,97
	65	0,68	0,72	0,78	0,86	0,90	0,94	0,99	1,05
	60	0,72	0,76	0,83	0,91	0,96	1,01	1,07	1,13
	55	0,76	0,81	0,89	0,98	1,04	1,10	1,16	1,24
75	70	0,67	0,72	0,78	0,85	0,89	0,94	0,98	1,04
	65	0,71	0,75	0,82	0,90	0,95	1,00	1,05	1,12
	60	0,75	0,80	0,88	0,97	1,02	1,08	1,14	1,21
	55	0,80	0,85	0,94	1,04	1,10	1,17	1,24	1,32
	50	0,85	0,91	1,01	1,13	1,20	1,28	1,37	1,47
70	65	0,75	0,79	0,87	0,96	1,01	1,07	1,13	1,19
	60	0,79	0,84	0,93	1,03	1,08	1,15	1,22	1,30
	55	0,84	0,90	0,99	1,11	1,17	1,25	1,33	1,42
	50	0,89	0,96	1,07	1,20	1,28	1,37	1,47	1,58
65	60	0,83	0,89	0,98	1,10	1,16	1,23	1,31	1,40
	55	0,88	0,95	1,05	1,18	1,26	1,34	1,43	1,54
	50	0,94	1,02	1,14	1,29	1,37	1,47	1,59	1,71
60	55	0,94	1,01	1,13	1,27	1,36	1,45	1,56	1,68
	50	1,00	1,08	1,22	1,39	1,48	1,60	1,73	1,87
	45	1,08	1,17	1,33	1,53	1,65	1,78	1,94	2,13
55	50	1,07	1,16	1,31	1,50	1,62	1,75	1,90	2,07
	45	1,15	1,26	1,43	1,66	1,80	1,96	2,15	2,37
	40	1,25	1,37	1,59	1,86	2,03	2,24	2,48	2,78
50	45	1,23	1,36	1,56	1,82	1,98	2,17	2,40	2,67
	40	1,34	1,48	1,73	2,05	2,25	2,50	2,79	3,15
	35	1,47	1,65	1,94	2,36	2,63	2,96	3,38	3,92
45	40	1,45	1,62	1,90	2,28	2,53	2,83	3,19	3,66
	35	1,60	1,80	2,15	2,64	2,96	3,37	3,89	4,58
40	35	1,75	1,98	2,40	3,00	3,41	3,93	4,62	5,54
	30	1,96	2,25	2,79	3,61	4,21	5,01	6,14	7,87

Таблица составлена для n = 1,3

Plan Compact Hygiene – Plattenheizkörper

Plattenheizkörper

Plan Hygiene Heizkörper zeichnen sich durch eine völlig glatte Frontplatte aus. Diese Platte ist mit der profilierten, vorderen Heizplatte so verklebt, dass bei der Betrachtung des Heizkörpers von vorn keine vorstehenden Kanten sichtbar sind. Aufgrund des Fehlens der Konvektorbleche sind sie für Anwendungen im Gesundheitswesen und anderen Einrichtungen mit erhöhten hygienischen Anforderungen vorgesehen. Halterungen sowie Blind- und Entlüftungsstopfen sind im Lieferumfang enthalten. Standardfarbe weiß – RAL 9016 (Andere Farben sind gegen Aufpreis auf Anfrage erhältlich). Die Garantiezeit beträgt 10 Jahre.

Технические данные
Макс. Betriebstemperatur [°C]	110
Зуласунген	EN442; EN10130
Аншлюс	4 x G 1/2
Betriebsdruck [бар]	PN10
Материал	Кальтгевальзтес Штальблех
Стандартфарбе	Вайс RAL 9016
Аншлюс (ETIM)	32,37,62,67
Тип	10; 20; 30
Высота [мм]	300; 400; 500; 550; 600; 900; 950
Длина [мм]	400; 500; 600; 700; 800; 900; 1000; 1100; 1200; 1400; 1600; 1800; 2000 г. ; 2300; 2600; 3000

Anschlusszeichnung ETIM 32. Der seitliche Anschluss erfordert die Verwendung eines externen Heizkörperventils.

Anschlusszeichnung ETIM 67. Der seitliche Anschluss erfordert die Verwendung einer externen Heizkörperkupplung oder eines Ventils. Bei seitlichem Anschluss sind die unteren Anschlüsse verstopft.

Anschlusszeichnung ETIM 37. Der Diagonal Anschluss erfordert die Verwendung eines externen Ventils. Bei einem Diagonal Anschluss sind die unteren Anschlüsse verstopft.

Anschlusszeichnung ETIM 62. Der Diagonal Anschluss erfordert die Verwendung eines externen Ventils. Bei einem Diagonal Anschluss sind die unteren Anschlüsse verstopft.

Anschlusszeichnung ETIM 27.

Anschlusszeichnung ETIM 72

bis Baulänge 1600 мм с 2 Befestigungen, ab Baulänge 1800 мм с 3 Befestigungen; полный комплект Schrauben und Dübeln; selbstdichtende
Blind- und Entlüftungsstopfen, бежевая упаковка.

Plan Hygiene
4-Muffen-Planheizkörper in Hygieneausführung
mit Laschenaufhängung Typen 20, 30,
ohne Laschenaufhängung Typ 10

Fertiglackierter, mit Epoxydharzpulver beschichteter Heizkörper aus Stahlblech DC01 nach EN 10130 und EN 10131, Blechdicke gemäß Anforderungen der EN 442-1, mit einseitiger, verzinkter Planfront zur Anwendung in Warmwasserheizungsanlagen nach DIN 4751.

Entfette, phosphatiert, im KTL-Verfahren tauchgrundiert und pulverbeschichtet nach DIN 55 900.

Wärmeleistung gemäß EN 442 und bei WSP-CERT registriert.

RAL-Gütezeichen, 10 Jahre Garantie

Montageverpackt, mit Pappkantenschutz, Pappschutzecken und Schrumpffolie.

Mit Zierabdeckung und Seitenverkleidungen, ab Baulänge 1800 mm mit zusätzlicher Befestigung der Zierabdeckung fertig montiert. Ohne innenliegende Konvektionsbleche. С набором Schnellmontage-Set (VDI 6036, AK2), лучшими для недоуздок, Aushebesicherungen, Schallschutzeinlage, Distanzhalter, Schrauben und Dübel, selbstdichtendem Blind- und Entlüftungsstopfen aus vernickeltem Messing.

Typ 10 ohne Zierabdeckung und Seitenverkleidungen, mit FZ-Halterungen (VDI 6036, AK2).

Цвет: RAL 9016, другой цвет RAL Farben auf Anfrage
Betriebsdruck: 10 бар
Prüfdruck: 13 бар
Температура: макс. 110° C
Среда: Wasser
Врезка: 4 x G ½” seitlich, nach ISO 228
Typen:10-E; 11-ЭК; 21С-ЭКЕ шмаль; 22-ДК; 33-DKEK
Размер: 300, 400, 500, 550, 600, 900, 950 мм
Размер: 400…3000 мм (BH 900/950: до 2000 мм)
Liefernachweis: PG Germany GmbH · Lierestraße38 68 ·0 Гослар
Телефон (0 53 24) 8 08-0 · Телефакс (0 53 24) 8 08-999

Stück Typ: 10, Planheizkörper in Hygieneausführung,
ohne Zierabdeckung und Seitenverkleidung – liefern 90öhmm … Bauhmm: Bau 90öhmm; Размер: ……мм – монтиер

Stück Typ: 20, Planheizkörper in Hygieneausführung – лиферн
Размер: ……мм; Размер: ……мм – монтиер

Stück Typ: 30, Planheizkörper in Hygieneausführung – лиферн
Размер: ……мм; Размер: ……мм – монтиер

Штюк: Борконсолен-комплект 2ер – лиферн / монтиер

Stück: Bohrkonsolen-Set 3er – liefern / montieren

Stück: Standkonsolen – liefern / montieren

Für Purmo Heizkörper wird für einen Zeitraum von 10 Jahren* ab Kaufdatum eine Garantie auf alle Herstellungsfehler gewährt, wenn sie unter normalen Bedingungen und als geschlossene warmwasserbasierte Heizsysteme verwendet werden. Die Garantie gilt nicht für Defekte, die durch Installations- oder Handhabungsfehler, unsachgemäßen Gebrauch oder externe Faktoren wie Wasserqualität oder sauerstoffdurchlässige Rohre verursacht wurden.

Für Fußbodenheizungsprodukte und Rohrleitungselemente wird bei fachgerechter Verarbeitung und Betrieb eine Garantie von 10 Jahren für alle Flächenheizungs-Komponenten (außer elektrischen und elektronischen Komponenten) gewährt. Für das PexPenta Heizrohr erhalten Sie eine Garantie von 30 Jahren und für alle elektrischen und elektronischen Componenten von 2 Jahren.

* 6 отделений для всех электронных и электрических компонентов и вспомогательных устройств, разделенных между собой (Seitenabdeckungen, obere Gitter, Kunststoffklammern, Stopfen, Entlüftungsstopfen, Befestigungsteile).

Загрузки

PURMO Plan Hygiene | МД-ПУППХ | Purmo – ArchiUp.com

Описание продукта

Панельные радиаторы PURMO Plan Hygiene отличаются полностью плоской передней панелью. Панель приклеивается к профилированной передней панели отопления таким образом, чтобы скрыть любые выступающие края, если смотреть на радиатор спереди. Благодаря отсутствию боковых крышек и верхней решетки предназначены для применения в здравоохранении и других объектах с повышенными гигиеническими требованиями. Четыре боковых соединителя с внутренней резьбой G ½ дюйма обеспечивают боковое соединение как справа, так и слева.

Технические характеристики

Материал: высококачественный, низкоуглеродистый, холоднокатаный стальной лист DC01 глубокой вытяжки в соответствии с PN-EN 10130.
Расстояние между вертикальными водяными каналами: 33,3 мм• Соединения: 4 x Боковые соединения G ½ “• Рабочее давление: 10 бар
Максимальная температура: 110 ºC
Испытательное давление: 13 бар
Цвет: белый RAL 9016, другие цвета из таблицы цветов RAL доступны по запросу.• Аксессуары в комплекте с радиатор: пробка, воздухоотводчик

Описание серии

Почему панельные обогреватели Purmo?

1. Качество

Главной отличительной чертой нашей продукции, несомненно, является ее очень высокое качество. Наряду с командой инспекторов, строгие требования интегрированной системы управления ISO 9001 и ISO 14001, контролируемые группой обеспечения качества Британского института стандартов, отвечают за постоянный контроль за высоким качеством нашей продукции. №

Наши нагреватели с двойным покрытием окрашиваются с использованием катофореза (для грунтовки) и электростатического распыления (для отделки), что гарантирует покрытие поверхности высочайшего качества и долговечности. Этот метод широко используется в автомобильной промышленности для окраски кузовных работ.

2. Эстетика

Панельные обогреватели Purmo приятны на вид и подходят для любого помещения. Помимо обогревателей с формованными передними панелями, особо привередливые клиенты могут выбрать один из наших обогревателей Purmo Plan с гладкими фасадами.

Стандартные обогреватели окрашены в белый цвет RAL 9010. По желанию клиента они также могут быть выполнены в одном из 48 других цветов палитры RAL.

3. Доступность

Purmo является бесспорным лидером польского рынка и имеет самую большую дистрибьюторскую сеть в стране. С более чем 250 авторизованными дилерами, поставляющими обогреватели в более чем 3000 магазинов, вы гарантированно сможете приобрести нашу продукцию почти в каждом городе Польши. И, благодаря большому количеству производимых нагревателей, мы также предлагаем для постоянной продажи нагреватели более 1000 нестандартных размеров.

4. Универсальность

Нагреватели Purmo могут использоваться как в однотрубных, так и в двухтрубных системах центрального отопления. В зависимости от типа обогревателя их можно устанавливать в самых разных конфигурациях, в том числе в стиле модерн с подключением снизу и сзади.

Широкий ассортимент нашей продукции позволяет подобрать обогреватель по высоте, длине, ширине и прочности к условиям любого помещения. Для помещений с повышенными гигиеническими требованиями мы предлагаем бескрышные обогреватели и обогреватели Purmo P и Purmo PV без конвекционных элементов, имеющие сертификаты Национального института гигиены.

5. Гарантия

Постоянное совершенствование производственного процесса и высокое качество наших обогревателей позволяет нам предоставлять расширенные гарантийные сроки. С 1999 года наша компания, среди немногих других, предлагает 6-летнюю гарантию на наши панельные обогреватели Purmo.

BIM/CAD

3DS MAX

.3DS
ФАЙЛА
APP.NOUN.Author
APP.Product.Media_Content
Гигиена FH20 H_ 300MM -3D. 3D. 3D. 3D. 3D. 3D. 3D. 3D. 3D. 3D. 3D.KB
Гигиена плана FH20 H_ 500 мм – 3D.3DS
165.69 KB
Гигиен FH20 H_ 600 мм – 3D.3DS
165.69 KB
ПЛАН HYGIEN FH20 H_
2900 2900 2900 2900 2900 2900 2900 2900 2900 2900 2900 2900 2900 2900 2900 2900 2900 2900 2.
. Гигиен FH30 H_ 300 мм – 3D.3ds
166,44 КБ
Гигиена плана FH30 H_ 500 мм – 3D.3DS
166,44 KB
Hygiene FH30 H_ 600MM – 3D.3DS
166.44444444444444444444444444444444444444444444444444. 3D.3ds 166,44 КБ
Гигиена плана FH40 H_ 300 мм – 3D.3DS
167,18 KB
Гигиен FH40 H_ 500 мм – 3D.3DS
167,18 KB
ПЛАН HYGIEN FH40 H_GINER H_GINER H_GINER H_GINER 2.100.100.18.100 2.100 2900.100 2.100 2.100 2.100 2.100 2.100.100 2.100 2.100 2.100.18.100 2900 2. FH40 H_ 900 мм – 3D.3DS
167,18 КБ
AutoCAD
.DWG
Файлы
APP.NOUN.Author
APP.PRODUCT.MEDIA_CONTENT
.
Пурмо
app.product.media_nopreview
Plan Hygiene Fh20 H_ 300mm – Widok z boku.dwg
37.99 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh20 H_ 300mm – Widok Z Gory.DWG
38.24 KB
Purmo
APP.Product.Media_NOPREVIEW
Hygiene FH20 H_ 300MM – WIDOK Z -Z -zoDU.DWG.8637
app.product.media_nopreview
Plan Hygiene Fh20 H_ 500mm – 3D.
dwg 71.03 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh20 H_ 500mm – Widok z Boku.dwg
37,59 KB
Purmo
App.product.Media_Nopreview
Hygiene FH20 H_ 500MM – widok Z gory.dg.0029
app.product.media_nopreview
Plan Hygiene Fh20 H_ 500mm – Widok z przodu.dwg
35.74 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh20 H_ 600mm – 3D .dwg
71.25 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh20 H_ 600mm – Widok z boku.dwg
37.53 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh20 H_ 600mm – Widok z gory.dwg
37.89 KB
Purmo
app. product.media_nopreview
Plan Hygiene Fh20 H_ 600mm – Widok z przodu.dwg
36 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh20 H_ 900mm – 3D.dwg
71.28 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh20 H_ 900mm – Widok z boku.dwg
37.52 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh20 H_ 900mm – Widok z gory .dwg
37.8 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh20 H_ 900mm – Widok z przodu.dwg
35.52 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh30 H_ 300mm – 3D.dwg
73.53 KB
Purmo
app.product. media_nopreview
Plan Hygiene Fh30 H_ 300mm – Widok z boku. DWG
38,34 KB
Purmo
App.product.Media_Nopreview
Hygien8636 app.product.media_nopreview
Plan Hygiene Fh30 H_ 300mm – Widok z przodu.dwg
36.81 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh30 H_ 500mm – 3D.dwg
73.12 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh30 H_ 500mm – Widok z boku.dwg
37.84 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh30 H_ 500mm – Widok z gory.dwg
37.92 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh30 H_ 500mm – Widok z przodu.dwg
36.43 KB
Purmo
App. product.Media_NopReview
Гигиена FH30 H_ 600 мм – 3D.DWG
73,06 KB
36.DWG 73,06 KB
36.dwg 73.06 KB
36.dwg 73.06 KB
366.0029
Plan Hygiene Fh30 H_ 600mm – Widok z boku.dwg
37.68 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh30 H_ 600mm – Widok z gory.dwg
37.74 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh30 H_ 600mm – Widok z przodu.dwg
36.34 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh30 H_ 900mm – 3D.dwg
72.72 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh30 H_ 900mm – Widok z boku.dwg
37.4 KB
Purmo
App. Product.Media_NopReview
Гигиена FH30 H_ 900 мм – Widok Z Gory.dwg
37,71 KB
. DWG 37,71 KB
.MO 37,71 KB
9 .0029
Plan Hygiene Fh30 H_ 900mm – Widok z przodu.dwg
36.24 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh40 H_ 300mm – 3D.dwg
76.44 KB
Purmo
App.Product.Media_NopReview
Гигиена FH40 H_ 300 мм
.
Plan Hygiene Fh40 H_ 300mm – Widok z gory.dwg
39.33 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh40 H_ 300mm – Widok z przodu.dwg
37.46 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh40 H_ 500mm – 3D.dwg
76.19 KB
Purmo
app. product.media_nopreview
Plan Hygiene Fh40 H_ 500mm – Widok z boku.dwg
38.37 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh40 H_ 500mm – Widok z gory.dwg
38.7 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh40 H_ 500mm – Widok z przodu.dwg
36.75 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh40 H_ 600mm – 3D.dwg
76.06 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh40 H_ 600mm – Widok z boku.dwg
38.12 KB
Purmo
App.Product.Media_NopReview
Гигиена FH40 H_ 600 мм
.
Plan Hygiene Fh40 H_ 600mm – Widok z przodu.dwg
36.4 KB
Purmo
app. product.media_nopreview
Plan Hygiene Fh40 H_ 900mm – 3D.dwg
75.91 KB
Purmo
App.Product.Media_NopReview
Гигиена FH40 H_ 900 мм – Widok Z Boku.DWG
37,96 KB
Purmo
9
Purmo
9
.0026
Plan Hygiene Fh40 H_ 900mm – Widok z gory.dwg
38.3 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh40 H_ 900mm – Widok z przodu.dwg
37.03 KB
Purmo
App.Product.Media_NopReview
Revit
.RFA
ФАЙЛА
APP.NOUN.AUTHOR
APP.PRODUCTE.MEDIA_CONTER
.MERMELENTER.0025 252 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh20 H_ 500mm – 3D.rfa
252 KB
Purmo
app. product.media_nopreview
Plan Гигиен FH30 H_ 500 мм – 3D.RFA
256 KB
Purmo
APP.Product.Media_NOPREVIEW
Гигин FH30 H_ 60037 – 3D. 3D.
.8637
app.product.media_nopreview
Plan Hygiene Fh30 H_ 900mm – 3D.rfa
256 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh40 H_ 300mm – 3D. rfa
256 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh40 H_ 500mm – 3D.rfa
256 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh40 H_ 600mm – 3D.rfa
256 KB
Purmo
app.product.media_nopreview
Plan Hygiene Fh40 H_ 900mm – 3D.rfa
256 KB
Purmo
app. product.media_nopreview
Дополнительные ресурсы
Все приведенные ниже ресурсы предоставлены производителем. Если вас интересуют подробности или дополнительная информация, которую вы не нашли в сервисе, обращайтесь к производителю.
Catalogue
Files
app.product.media_content
Purmo-katalog-techniczny-grzejniki-plytowe.pdf
4.22 MB
Produktový katalog.pdf
2.37 MB
Catalogue.pdf
4.79 MB
Purmo Plan Hygiene Dolne Typ 10 – Grzejniki Hygieniczne z Gładką Płytą
Purmo Plan Hygiene Dolne Typ 10 – Grzejniki Higieniczne z Gładką Płytą – Grzejniki Płytowe
Wczytuję dane…
Строна головная

Purmo plan hygiene: PURMO Plan Hygiene | PURMO

PURMO Plan Hygiene | PURMO

тип FH 10

тип FH 20

тип FH 30

Виды сбоку

монтажные размеры: мм

боковое подсоединение

седловидное подсоединение

диагональное подсоединение

Требуемое количество больничных кронштейнов Monclac MCK 108 для гигиенических радиаторов PURMO различных типов и высот

Комплект стенных консолей для радиаторов типа Fh20, Fh30, Fh40

Стойка напольная типа 815 для многопанельных радиаторов типа Fh30, Fh40

PLAN HYGIENE | радиаторы Пурмо План Вентиль Гигиена

PURMO Plan Ventil Hygiene | PURMO

тип FHV 10

тип FHV 20

тип FHV 30

Виды сбоку

Вид спереди

монтажные размеры: мм

Тепловая мощность [Q] радиаторов при температуре воздуха в отапливаемом помещении

нижнее подсоединение

промежуточное диагональное подсоединение

промежуточное боковое подсоединение

Требуемое количество больничных кронштейнов Monclac MCK 108 для гигиенических радиаторов PURMO различных типов и высот

Комплект стенных консолей для радиаторов типа FHV10, FHV20, FHV30

Стойка напольная типа 815 для многопанельных радиаторов типа FHV20, FHV30

Стальные панельные радиаторы Purmo Plan Hygiene FH

ПУРМО Гигиена | PURMO

Тип 10

Тип 20

Тип 30

Размеры радиаторов в мм

Монтажные расстояния: мм

Объем и вес воды Purmo Hygiene:

Величина перепада давления в радиаторе зависит от массового расхода протекающей через него воды.

То же торцевое соединение:

Соединение на противоположных концах:

Проточное соединение:

Значение коэффициента для выбора тепловой мощности радиатора при температурах отличных от 75/65/20 ˚C

Больничные скобы Monclac MCK 108 для типов: Purmo h20, h30, h40.

PURMO Plan Hygiene | PURMO

Наконечник 10

Наконечник 20

Наконечник 30

Dimensiunile radiatoarelor (în milimetri), unde:

Монтажное расстояние: мм

Путереа де Инкалзире (W) и radiatoarelor, ла температура aerului в Инкапереа Инкалзита ти = 20°C (миниалзимеа и лунгимеа в солнечном списке).

Rezistenţa la trecerea apei prin радиатор depinde de jetul masei acesteia.

Боковая связь:

Номер телефона:

Ключевой код:

Консоль для переноса радиатора на наконечник: Fh20, Fh30, Fh40

Indicii de corectare pentru alegerea puterii de ncălzire и radiatoarelor PURMO pentru alţi parametrii decât 75/65/20°C

Рекламный проспект Purmo

Палитра товаров PURMO

Декларация производительности

Галерея

PURMO Ventil Hygiene | PURMO

Тип 10

Тип 20

Тип 30

Размеры радиаторов в [мм]:

Монтажные расстояния: мм

Емкость и вес воды Purmo Ventil Hygiene:

Вставка старого и нового типа

Серия вставок нового типа

Величина перепада давления в радиаторе зависит от массового расхода протекающей через него воды.:

Для расхода q = 50 кг/ч и напорного расхода 6000 Па заданное заданное значение 3 находится на номограмме красным цветом.

Массовый расход воды q [кг/ч]

Нижнее соединение:

Боковое соединение:

Проточное соединение:

Соединение на противоположных концах:

Промежуточное соединение:

Больничные скобы Monclac MCK 108 для типов: Purmo HV10, HV20, HV30.

Значение коэффициента для выбора тепловой мощности радиатора при температурах отличных от 75/65/20 ˚C

Plan Compact Hygiene – Plattenheizkörper

PURMO Plan Hygiene | МД-ПУППХ | Purmo – ArchiUp.com
