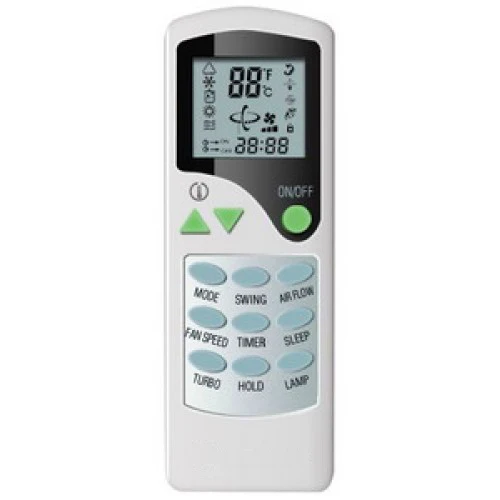

Кондиционер QUATTROCLIMA FRESCO QV/QN–F7WA, FRESCO QV/QN–F9WA, FRESCO QV/QN–F12WA, FRESCO QV/QN–F18WA, FRESCO QV/QN–F24WA

Инструкция для QUATTROCLIMA FRESCO QV/QN–F7WA, FRESCO QV/QN–F9WA, FRESCO QV/QN–F12WA, FRESCO QV/QN–F18WA, FRESCO QV/QN–F24WA

(скачивание инструкции бесплатно)

Формат файла: PDF

Доступность: Бесплатно как и все руководства на сайте. Без регистрации и SMS.

Дополнительно: Чтение инструкции онлайн

MODEL

Страница:
(1 из 16)

навигация

Оглавление инструкции

Страница 1 из 17
MODEL
Страница 2 из 17
AIR-CONDITIONER FRESCO MODEL 2
Страница 3 из 17
МЕРЫ ПРЕДОСТОРОЖНОСТИ ЧТОБЫ ИЗБЕЖАТЬ ПОЛУЧЕНИЯ ТРАВМ И НАНЕСЕНИЯ УЩЕРБА ДРУГИМ ЛЮДЯМ И ИМУЩЕСТВУ, ВНИМАТЕЛЬНО ПРОЧТИТЕ И СОБЛЮДАЙТЕ СЛЕДУЮЩИЕ ИНСТРУКЦИИ. ДАННОЕ ОБОРУДОВАНИЕ НЕ ПРЕДНАЗНАЧЕНО ДЛЯ ИСПОЛЬЗОВАНИЯ МАЛЕНЬКИМИ ДЕТЬМИ И ЛЮДЬМИ С ОГРАНИЧЕННОЙ ПОДВИЖНОСТЬЮ, НАХОДЯЩИМИСЯ БЕЗ НАДЛЕЖАЩЕГО
Страница 4 из 17
Не устанавливайте конди- Убедитесь, что установлеционер в местах возможно устройство защиты от ной утечки легковоспламе- утечек электричества УЗО няющихся газов После подключения межблочного кабеля и кабеля питания, убедитесь, что они надежно подключены и не имеют натяжения Убедитесь, что

Страница 5 из 17
Перед подключением вилки в розетку убедитесь в отсутствии грязи, что тип вилки подходит к типу розетки и их соединение плотное Не используйте предохранители, рассчитанные на другую мощность Не ремонтируйте кондиционер самостоятельно Не мойте кондиционер водой Неплотное соединение, грязные контакты
Страница 6 из 17
Если есть необходимость использовать оборудование с открытым пламенем в помещении, где установлен кондиционер, обязательно проветривайте помещение Перед обслуживанием кондиционера обязательно отключите его от источника питания. Никогда не чистите кондиционер, если вентилятор вращается Не вставляйте
Страница 7 из 17
Основные части кондиционера . Эта кнопка может быть использована для включения и выключения блока, если пульт дистанционного управления не доступен. Индикаторная панель d Пульт управления Направьте пульт управления на блок. Затем нажмите кнопку выбора режима работы MODE. Каждое нажатие будет

Страница 8 из 17
ON OFF ON/OFF MODE SWING FAN S PEED TIMER TUR BO HOLD температура в помещении будет ниже заданной, вентилятор будет работать на минимальной скорости вращения, пока температура в помещении не поднимется выше заданной, и не потребуется охлаждение. HEAT–режим обогрева. В этом режиме, если температу-
Страница 9 из 17
таймера на пульте будет показываться, через сколько часов оборудование включится. Скорость вентилятора Скорость вентилятора регулируется нажатием кнопки FAN. Скорость меняется последовательно: LOW (низкая), MID (средняя), HI (высокая) и AUTO (автоматическая). В режиме DRY (осушка) скорость
Страница 10 из 17
Перед началом сезона использования Вставьте фильтр на место. Запрещается использовать кондиционер без фильтра. Это может привести к загрязнению теплообменника, протечкам конденсата, обмерзанию теплообменника, снижению производительности оборудования и его выходу из строя. Проверьте, не

Страница 11 из 17
Слабое охлаждение Очистите внутренний и наружный блок Может, комната нагревается солнечными лучами? Приглашайте специалистов, имеющих соответствующие лицензии и сертификаты для технического обслуживания наружного блока и проверки технического состояния оборудования в целом Нет ли дополнительных
Страница 12 из 17
Внутренний блок не реагирует на команды пульта ДУ Для снижения нагрузки на элементы оборудования в кондиционере установлена 3-минутная задержка начала работы режимов «охлаждение» и «обогрев». Повышенный или необычный шум при работе кондиционера Если на блоке появился сигнал ошибки, снимите питание
Страница 13 из 17
Запахи в помещении могут усиливаться при прохождении воздуха через кондиционер Кондиционер усиливает запахи, которые попадают в него, особенно запахи табака, краски или косметики Иногда во внутреннем блоке могут раздаваться щелчки, потрескивание или бульканье Это происходит от нагрева или

Страница 14 из 17
Показатели ежегодного энергопотребления Для стандартной модели ежегодное потребление электроэнергии рассчитывается умножением суммарной производительности на среднее время наработки (500 часов) в режиме охлаждения при полной нагрузке. Холодопроизводительность Под холодопроизводительностью
Страница 15 из 17
Для заметок РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ USER′S MANUAL 15
Страница 16 из 17
www.quattroclima.ru
Страница 17 из 17

Инструкции QUATTROCLIMA, руководства по эксплуатации в каталоге Климатическая техника

Инструкции » Климатическая техника » QUATTROCLIMA

Всего инструкций в разделе: 39

Инструкция от кондиционера, сплит системы или другого вида климатической техники QUATTROCLIMA содержит информацию о частотности замены фильтра, его модельном номере и о функциях клавиш дистанционного пульта управления.

Отсортировать по: Названию

инструкция

устройство

размер

Что удобнее для чтения книг?

отзывы, инструкции к пульту управления

QuattroClima – торговая марка родом из Италии, занимающаяся производством климатических систем с 60-х годов 20 века. Название и основные принципы компании ассоциируются с числом 4 неспроста. Опираясь на экологическую чистоту, дизайн, современные технологии и надёжность, производитель разрабатывает качественную технику в Италии, а производит в Азии, чтобы сделать продукт доступным по себестоимости. Основные производственные массивы расположены в Китае, где под жестким контролем качества, выпускается продукция марки Quattroclima, пополняющая рынки Европы, стран СНГ и мира качественной техникой. QuattroClima отказалось от производства мобильных моноблочных кондиционеров: напольных и оконных, но выпускает промышленные охладительные машины и другую профессиональную климатическую технику.

Содержание

Основные линейки кондиционеров
Кассетные сплит-системы QuattroClima
Канальные сплит-системы QuattroClima
Напольно-потолочные сплит-системы QuattroClima
Бытовые климатические сплит-системы Gamma Residenziale
Кондиционеры Quattroclima Milano
Кондиционеры Quattroclima Prato
Сравнение характеристик популярных моделей
Инструкции к пульту управления и кондиционерам Quattroclima
Коды ошибок кондиционеров QuattriClima
Отзывы пользователей

Основные линейки кондиционеров

Компания выпускает климат системы для офисов, складов и помещений коммерческого назначения. Вся продукция линейки Gamma Commerciale, выпускаемая брендом, делится на такие виды: канальные сплит-системы, напольно-потолочные и кассетные сплит-системы. QuattroClima предлагает универсальные наружные блоки с компрессорами спирального (до 10кВт) и ротационного (от 10кВт) типа. К такому блоку можно подключить любой, соответствующий по мощности, внутренний блок коммерческого назначения.

Тип хладагента, используемыйя в коммерческих сплит-системах от Quattro Clima — R410. Современный хладагент имеет на 50% больший КПД, в отличии от своего родственника R22, более длительные эксплуатационные свойства – теперь заправка производиться гораздо реже, и не имеет запрета на использование в законодательстве большинства стран.

Кассетные сплит-системы QuattroClima

Подобные кондиционеры состоят из двух блоков: внутренний и внешний. Системы устанавливаются в ресторанах, холлах, частных домах – там, где требуется охладить достаточно крупное по площади помещение. Монтируются внутренние блоки в подвесные потолки, где есть хотя бы 40 см свободного пространства между бетонной плитой, и потолочной конструкцией. Внешний блок устанавливается на улицах. Особенностью этих кондиционеров стало четырехпотоковое распределение воздуха, что равносильно нескольким независимым настенным бытовым сплит системам.

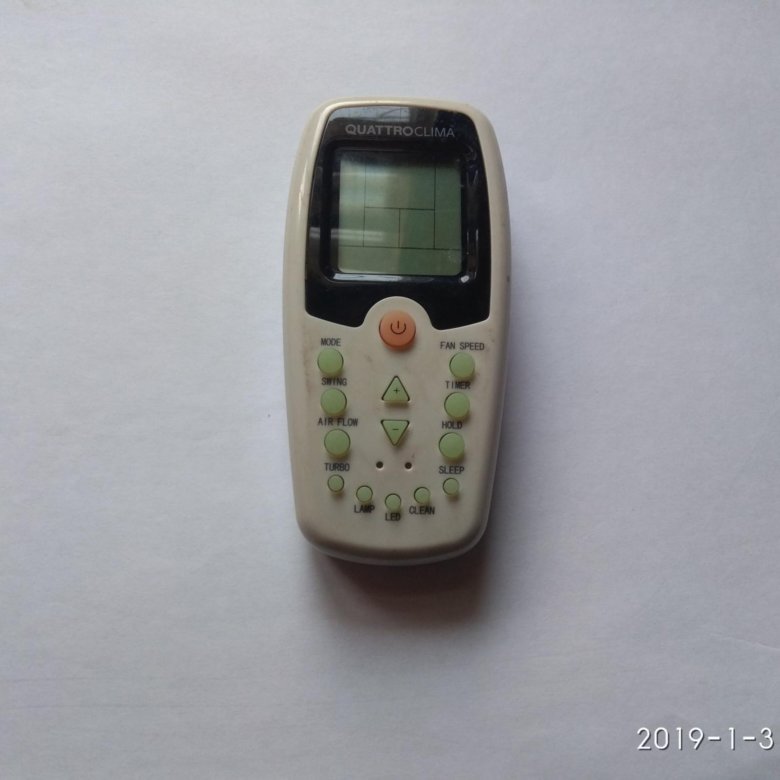

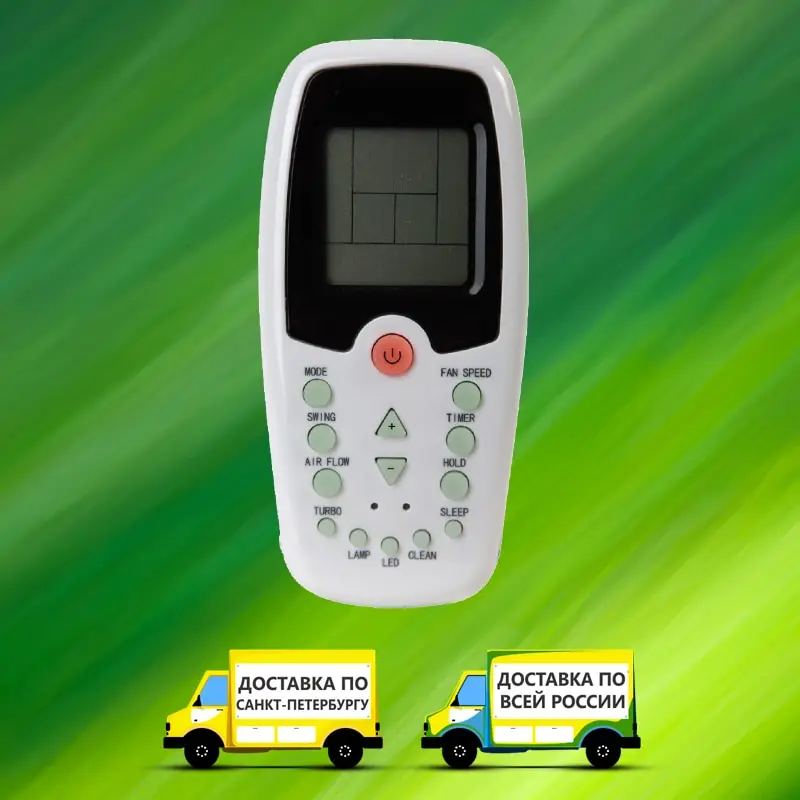

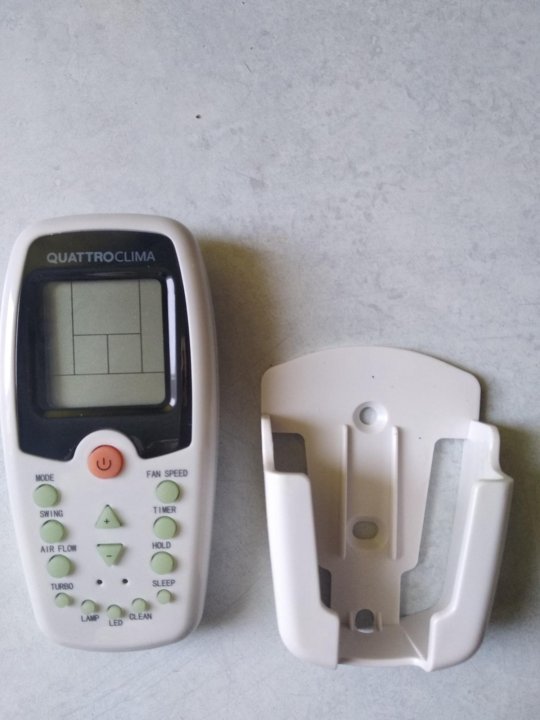

Все подобные кондиционеры комплектуются двумя пультами: дистанционный QA-RWC и проводной QA-RIA.

Дистанционный пульт работает на расстоянии не более 8 метров. Пульт оснащен всеми необходимыми клавишами для включения/выключения устройства, изменения направления жалюзи, регулировки температуры и управлением другими функциями.

Проводной пульт оснащен теми же функциями, но только встраивается, как правило, непосредственно в стену вблизи прибора. Управление происходит вручную, с помощью клавиш на панели, или с помощью дистанционного пульта. При грамотной установке контроллера, в паре с дистанционным пультом, можно значительно увеличить площадь управления кондиционером, посылая сигнал не на сам прибор, а на настенный пульт управления.

Все модели кассетных кондиционеров оснащены функциями обогрева, осушения, охлаждения, вентиляции. Есть встроенный таймер, авторестарт, и адаптивная скорость вентилятора.

Основным плюсом таких систем, является равномерное распределение охлажденного воздуха по всей площади помещения и отличное сочетание с внутренним интерьером. Для максимального охлаждения, рекомендуется установка кассетного блока по центру помещения.

Канальные сплит-системы QuattroClima

Канальные сплит системы обеспечивают кондиционирование нескольких помещений одновременно. Такие кондиционеры состоят из двух блоков, где внутренний блок размещается прямо в вентиляционной системе, оставляя снаружи лишь заборную сетку. Чтобы установить подобный аппарат, потребуется наличие отдельной системы воздуховода и подвесные потолки.

Для управления системой в комплекте идет дистанционный QA-RWC и проводной пульт QA-RIA, способный также работать в паре. Оба контроллера выполняют одинаковое количество функций – они полностью взаимозаменяемы.

Установка кондиционера невозможна без вмешательства техника-специалиста по вентиляциям и воздуховодам. Монтаж в каждом случае уникален, и потребуется рассчитать оптимальное место установки с учетом количества смесительных камер, выходных отверстий, направление забора воздуха и других нюансов.

Особенностью подобных кондиционеров является низкий шум внутреннего блока и минимальное вмешательство в интерьер, благодаря практически полному сокрытию за подвесным потолком.

Напольно-потолочные сплит-системы QuattroClima

Устанавливаются там, где нет технической возможности добраться до вентиляционной системы или вообще отсутствует таковая, а также там, где установка на стенах невозможна в силу некоторых причин. Система состоит из двух раздельных блоков. Внутренний блок монтируется в основание верхней или нижней части помещений – на полу или потолке. При установке на потолке воздух циркулирует горизонтально вдоль поверхности, а при напольном монтаже циркуляция происходит строго вверх. Во всех моделях КватроКлима напольно-потолочного типа присутствует одна воздухозаборная сетка, и один воздуховод с функцией автоматического покачивания жалюзи, для еще лучшего перемещения потока воздуха.

Управление происходит дистанционным или встраиваемым пультом: QA-RWC и QA-RIA. То есть, существует полная совместимость с кассетными и канальными кондиционерами.

В целом, функционал мало отличается от всех других типов коммерческого оборудования и включает в себя следующие режимы: охлаждение, обогрев, вентиляция, осушение, авто, авторестарт и адаптивная скорость вентилятора. Новшеством стал режим «Двойной автосдвиг», улучшающий воздухообмен при помощи плавного покачивания жалюзи. «Авторестарт» полезен в случае отключения света, чтобы устройство автоматически заработало при восстановлении подачи электричества.

Устанавливать такие кондиционеры рекомендуется в помещения офисного, ресторанного или торгового типа с большой площадью, т.к. уровень шума от такой «машины» не менее 60 дБ.

Бытовые климатические сплит-системы Gamma Residenziale

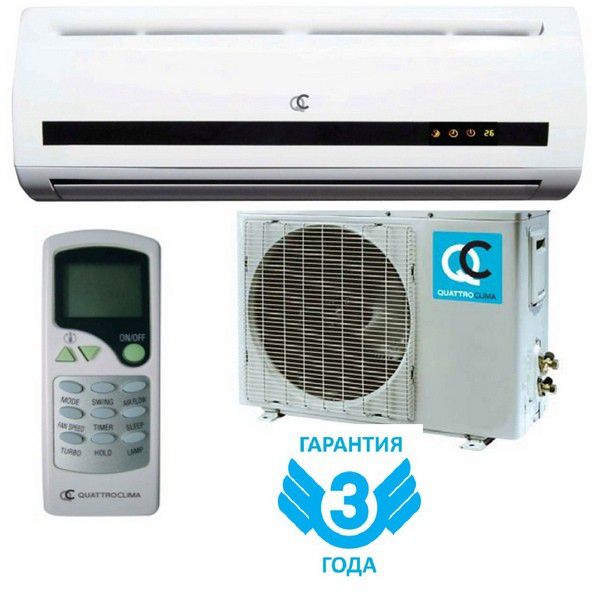

Бытовые сплит-системы состоят из двух блоков, и получили широкую популярность благодаря своей относительно невысокой цене, простоте монтажа и малым габаритам, при сравнительно хороших микроклиматических показателях в кондиционируемом помещении. Ниже представлены современные линейки Quattroclima и их особенности.

Кондиционеры Quattroclima Milano

Это линейка инверторных сплит систем энергопотребления класс А++ премиум класса. Все модели комплектуются пультами и имеют 8 режимов работы.

Особенности:

Функция «HealthyAir» очищает воздух выработкой отрицательно и положительно заряженных ионов. Пыль оседает, а воздух становится «разряженным», как после грозы.
Самоочистка «Self-Cleaning» позволяет после отключения устройства, некоторое время не выключать осушитель влаги, чтобы остаток конденсата успел испариться.
Режим «Turbo» максимально быстро охлаждает помещение, благодаря увеличению оборотов вентилятора и подаче хладагента.
Функция «Smart Defrosting» автоматически обнаруживает обледенение внешнего блока, и переводит его в режим оттаивания.

Кондиционеры Quattroclima Prato

Как заверяет сам производитель, продукты линейки Prato станут лучшим решением в соотношении цена/качество. Функциональные характеристики тоже могут порадовать. Основные особенности линейки прато:

Внутренний LED дисплей. Выглядит так, как будто цифры зажигаются прям на корпусе.
Встроенные режимы «Турбо», «Обогрев», «Охлаждение», «Осушение», «Авто», «Таймер 24»;
Режим «здоровый сон» автоматически регулирует температуру воздуха в помещении, снижает скорость работы вентилятора, чтобы уменьшить шум;
Пультовое управление жалюзи;
Класс энергоэффективности А.

Сравнение характеристик популярных моделей

Модель	QV/QN-A07WA	QV/QN-PR09WA	QV/QN–F12WA
Самодиагностика	есть	есть	есть
Уровень шума внутреннего блока	32-40дБ	27-38дБ	29-40дБ
Рекомендуемая рабочая площадь	20 м2	25 м2	32м2
Потребляемая мощность(охлаждение/обогрев)	0.7кВт	0.82кВт/0.78кВт	1кВт
Выдаваемая мощность (охлаждение/обогрев)	2. 2кВт/2.4кВт	2.65кВТ/2.8кВт	3.2кВт/3.5кВт
Индикаторы на панели	Есть	Есть дисплей	Есть дисплей

Инструкции к пульту управления и кондиционерам Quattroclima

Инструкция к кондиционерам идет в комплекте с устройством, и одинакова для всей линейки. Основные разделы инструкции хорошо проиллюстрированы, и имеют простую терминологию, чтобы любой новичок смог справиться с управлением прибора. Руководство включает основные разделы:

Меры предосторожности. Здесь кратко описано куда не нужно «сувать пальцы», чем мыть кондиционер, и почему не стоит сидеть под/на кондиционерах;
Описание внутреннего блока сплит системы. Где и что находится;
Пульт для кондиционера. Функциональное назначение каждой кнопки. Как управлять жалюзи, скоростью, установить таймер, перевести в режим HEAT, DRY, COOL, AUTO, как заменить батарейку в пульте – все это подробно описано в разделе.
Самостоятельный ремонт кондиционера, перед тем как обратиться в сервисную службу. Советы что делать, если кондиционер не работает и как побороть проблему.
Последний раздел в духе «А знаете ли Вы?». Здесь собраны рекомендации по эксплуатации, и особенности работы некоторых режимов.

Коды ошибок кондиционеров QuattriClima

Все модели кватро клима сплит систем оснащены самодиагностикой. В зависимости от модели, ошибка отображается либо на дисплее, либо, если таков отсутствует, высчитывается по количеству миганий индикаторных лампочек. В основном, коды ошибок кондиционеров делятся на: ошибки датчика(F1-F5), уход в защиту, потеря связи с блоком или мотором, неисправность платы управления. Ниже переведено подробное описание кодов ошибок и их обозначения.

Характер неисправностей, как правило, не позволяет самому отремонтировать или настроить устройство. В случае появления ошибок, рекомендуется обратиться в сервисный центр. Во избежание потери гарантии и причинения вреда здоровью.

Отзывы пользователей

При относительно невысокой стоимости, и внушительном перечне полезного функционала, фирма неплохо зарекомендовала себя, и получает преимущественно положительные отзывы о своих продуктах. Ниже представлен перечень реальных отзывов пользователей, разбитый на две категории:

Положительные отзывы:

Идеальная цена/качество и удобный пульт;
Тихо работает внешний и внутренний блок;
Класс А энергоэффективности;
Хороший дизайн, незаметно вписывается в интерьер;
Визуально качественная сборка.

Отрицательные отзывы:

Издает странные звуки. Со временем перестала переключаться скорость;
Нет часов на пульте, поэтому таймер выставить можно только в определенном интервале;
В комплекте идут плохие, почти севшие батарейки, необходимо купить новые.

В целом, с негативным окрасом отзывы кондиционер получает гораздо реже, и скорее ситуативные, чем массового характера.

отзывы, инструкция к пульту управления

Содержание статьи:

Основная линейка кондиционеров
Сравнение характеристик популярных моделей
Инструкция к панели управления и кондиционерам Quattroclima
Коды ошибок кондиционеров QuattriClima
Отзывы пользователей

QuattroClima — торговая марка родом из Италии, занимающаяся производством климатических систем с 60-х годов 20 века. Название и основные принципы компании неспроста связаны с числом 4. Основываясь на экологичности, дизайне, современных технологиях и надежности, производитель разрабатывает высококачественное оборудование в Италии и производит в Азии, чтобы сделать продукт доступным по стоимости. Основные производственные мощности расположены в Китае, где под строгим контролем качества производится продукция Quattroclima, которая пополняет рынки Европы, стран СНГ и мира качественным оборудованием. QuattroClima отказалась от производства мобильных цельных кондиционеров: напольных и оконных, но выпускает также промышленные холодильные машины и другое профессиональное климатическое оборудование.

Основная линейка кондиционеров

Компания производит климатические системы для офисов, складов и торговых помещений. Вся продукция линейки Gamma Commerciale, выпускаемая брендом, делится на следующие виды: канальные сплит-системы, напольно-потолочные и кассетные сплит-системы. QuattroClima предлагает универсальные наружные блоки со спиральным компрессором (до 10 кВт) и роторным (от 10 кВт) типом. К такому блоку можно подключить любой, подходящий по мощности, внутренний блок коммерческого назначения.

В коммерческих сплит-системах Quattro Clima используется хладагент R410. Современный хладагент имеет на 50 % более высокий КПД, в отличие от своего родственника R22, более длительные эксплуатационные свойства – сейчас заправка встречается гораздо реже, а запрета на использование в законодательстве большинства стран нет.

Кассетная сплит-система QuattroClima

Такие кондиционеры состоят из двух блоков: внутреннего и внешнего. Системы устанавливаются в ресторанах, холлах, частных домах – там, где требуется охладить достаточно большую площадь. Внутренние блоки монтируются в подвесные потолки, где между бетонной плитой и потолочной конструкцией имеется свободное пространство не менее 40 см. Внешний блок устанавливается на улицу. Особенностью этих кондиционеров является четырехпоточное распределение воздуха, что эквивалентно нескольким независимым настенным бытовым сплит-системам.

Все такие кондиционеры комплектуются двумя пультами дистанционного управления: дистанционным QA-RWC и проводным QA-RIA.

Пульт работает на расстоянии не более 8 метров. Пульт оснащен всеми необходимыми клавишами для включения/выключения устройства, изменения направления жалюзи, регулировки температуры и управления другими функциями.

Проводной пульт ДУ обладает теми же функциями, но только встраивается, как правило, прямо в стену рядом с прибором. Управление осуществляется вручную, с помощью клавиш на панели, либо с помощью пульта дистанционного управления. При правильной установке контроллера в паре с пультом можно значительно увеличить зону управления кондиционером, подавая сигнал не на само устройство, а на настенный пульт управления.

Все модели кассетных кондиционеров оснащены функциями обогрева, осушения, охлаждения, вентиляции. Есть встроенный таймер, автоперезапуск и адаптивная скорость вращения вентилятора.

Основным преимуществом таких систем является равномерное распределение охлажденного воздуха по всей площади помещения и отличное сочетание с интерьером. Для максимального охлаждения мы рекомендуем устанавливать кассетный блок в центре комнаты.
