Радиаторы и теплый пол на одном коллекторе: Теплый пол и радиаторы от одного котла – Схема подключения теплого пола и радиаторов к котлу

Теплый пол и радиаторы от одного котла – Схема подключения теплого пола и радиаторов к котлу

24 Марта 2022

Просмотров:  3809701636

Время чтения:  11 минут

Содержание

Основные показатели системы

Технологические особенности комбинированной системы

Рекомендации по формированию смешанного отопления

Насосно-смесительный узел

Как подключить теплый пол и батареи к одному котлу отопления

Условия для совмещения систем отопления частного дома

Основные ошибки и моменты, на которые нужно обратить внимание

Коротко о главном

Отопление помещений посредством радиаторов считается классическим и остается актуальным и сегодня. Но в последние годы многие домовладельцы выбирают систему «теплый пол». В частном доме не всегда можно ее реализовать, поэтому был создан комбинированный вариант системы. В этом случае для отопления помещения выбирается схема подключения теплого пола и радиаторов к котлу.

Такая система имеет свои особенности.

Разводка комбинированной системы отопления от газового котла в котельной

Основные показатели системы

• Температура теплоносителя в системе «теплый пол» составляет +55 °C.
• Поверхность пола нагревается только до +25-32 °C.
• Реальные показатели температуры рабочей жидкости варьируются в пределах от +35-44 °C.
• Нормативы для помещений различного назначения: для жилых комнат – +26 °C, для санузлов, коридора и кухни – +31 °C.
• По контуру низкотемпературной системы теплоноситель движется за счет работы циркуляционного насоса. Схема теплого пола водяного от котла с насосом и батареей позволяет управлять отоплением.
• Модель циркуляционного насоса выбирают с учетом максимально возможной скорости циркуляции конкретного вида полов. Для водяных полов она составляет 0,6 м/сек.
• Перепад температурных показателей рабочей жидкости на входе в низкотемпературную систему и на ее выходе не должен превышать 10 °C.

Схема подключения и компоненты системы

Технологические особенности комбинированной системы

Комбинированная система отопления включает в себя батареи, высокотемпературные приборы, и теплый пол, низкотемпературная. Радиаторы подключают одним из стандартных способов, оптимальным для конкретного объекта.

Водяной теплый пол можно коммутировать так:

• Экономичный и простой способ: подключить непосредственно к газовому котлу. Минусы такой схемы: автономная работа невозможна, увеличивается расход газа, эффективность пола ниже, в сравнении со вторым способом.
• Для теплого пола устанавливают отдельный газовый агрегат. Достоинства этого способа: низкотемпературная система может функционировать автономно. Это значительно увеличивает затраты на закупку оборудования и его установку.

Рекомендации по формированию смешанного отопления

• Радиаторы и теплый пол работают в разных температурных режимах, выставлять их нужно по отдельности. Само нагревательное оборудование этого сделать не сможет.

Система отопления с подключением теплого пола и радиаторов

• Для регулировки следует использовать специальные устройства: запорную арматуру и насосно-смесительный узел. Они позволяют правильно коммутировать отопительную систему с резервуаром нагрева теплоносителя.
• Корректные настройки смешанного отопления выполняют на правильно установленном оборудовании. Например, если в систему интегрирован смесительный узел с термостатом, то регулируют нагрев теплоносителя и управляют температурой по отдельности в каждом помещении.
• Теплый водяной пол целесообразно установить везде, где это возможно, поскольку масштабирование низкотемпературной системы мало отражается на эксплуатационных расходах, не изменятся затраты на бетонную стяжку, но в результате повысится уровень комфорта.
• Для системы обогрева пола неважно, какая схема реализуется при монтаже: одно- или двухтрубная, но установка циркуляционного насоса и смесительного узла обязательна.

Насосно-смесительный узел

Это компонент комбинированной схемы отопления частного дома от газового котла выполняет те же функции, что и трехходовой клапан. Он повышает эффективность, хотя стоит больше.

Насосно-смесительный узел

Принцип работы следующий: охлажденный теплоноситель понижает температуру горячей жидкости при перемешивании. При наличии в узле балансировочных кранов пропорции жидкостей можно корректировать. Насосно-смесительный узел продают в разных комплектациях, в зависимости от назначения и цены отдельных компонентов. В типовой набор входят:

• циркуляционный насос;
• резьбовая гильза;
• воздухоотводчик;
• клапаны: дренажный и шаровой;
• термоклапан;
• температурный датчик погружного типа;
• термометр погружного типа;
• кран балансировки с пружинным вентилем;
• вентили: перепускной и запорный;
• перепускной байпас.

Купить все необходимые элементы для системы отопления можно в нашем интернет-магазине.

Как подключить теплый пол и батареи к одному котлу отопления

Схема подключения теплого пола и радиаторов к одному котлу отопления может быть реализована тремя способами. Каждый из них подробно описан далее.

Заказать монтаж теплого пола в Москве и Московской области можно в нашей компании. Чтобы ознакомиться со стоимостью работ и порядком оказания услуги и связаться со специалистом, перейдите в раздел «услуги».

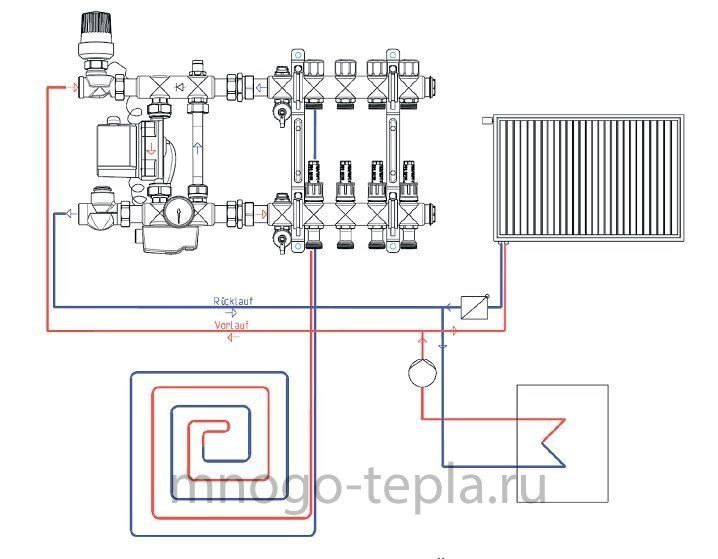

Отопление с теплым полом и радиаторами

Прямое подключение комбинированной системы отопления от одного газового котла

Коммутировать теплый пол и радиаторы от одного котла – самая простая и доступная схема. Ее можно дополнять

циркуляционным насосом и другими устройствами. Стоит учитывать, что некоторые модели настенных котлов в заводской комплектации уже имеют насос. Напольное оборудование не имеет, его придется закупать и монтировать отдельно.

Система «теплый пол»

По мнению специалистов, газовый котел – лучший вид котельного оборудования для смешанной системы отопления. Схема теплого пола водяного от котла с батареями может быть применена для прямого коммутирования к котлу, но для этого потребуется дополнительный бак для сбора конденсата. В противном случае теплообменник очень быстро утратит работоспособность. Газовый агрегат устанавливают в котельной с вентиляцией и дымоходом, высота потолков должна быть не менее 2,5 метра. Функционал прямой коммутации радиаторов и низкотемпературной системы от одного котла:

• Горячий теплоноситель поступает в смесительный узел, предохранительная головка которого измеряет температуру. Если значения выше установленных показателей, вентиль открывает линию охлажденной жидкости, среды перемешиваются до нужных параметров.
• Рабочая жидкость распределяется по линиям пола и батарей, после прохождения по всей системе теплоноситель возвращается в котел.

В ролике проиллюстрировано подключение теплого пола к радиаторному контуру через коллектор

На заметку! Невыгодно отказаться от использования встроенного в настенный газовый котел насоса. Такое решение снизит цену системы в целом. Чтобы использовать потенциал насоса, нужно грамотно увязать контуры – по кольцевой схеме. В ней тройники расположены близко друг к другу, что создает низкое гидравлическое сопротивление. Это технологическое решение – замена гидрострелки.

Компоненты схемы прямого подключения:

• газовый котел с расширительным баком;
• два циркуляционных насоса: для батарей и для пола;
• гидрострелка с 4 ответвлениями;
• коллектор;
• смесительный узел с термостатической головкой.

В ролике подробно о процессе монтажа однотрубной системы, к которой подключены батареи и теплый пол

Укладывают трубы теплого пола на выровненное основание, на которое уже уложена гидроизоляция и теплоизоляция. После этого начинают монтажные работы и подключение комбинированной системы от одного газового котла. Последовательность операций:

• монтаж газового агрегата и выполнение его обвязки;
• с котлом коммутируют трубы радиаторов через циркуляционный насос;
• линии водяного пола коммутируют через смесительный узел;
• на контур низкотемпературной системы устанавливают циркуляционный насос;
• линии пола коммутируют через гребенку с контуром горячей воды.

Менее эффективна, но более доступна схема со смесительным клапаном. Механизм бывает двух- и трехходовым.

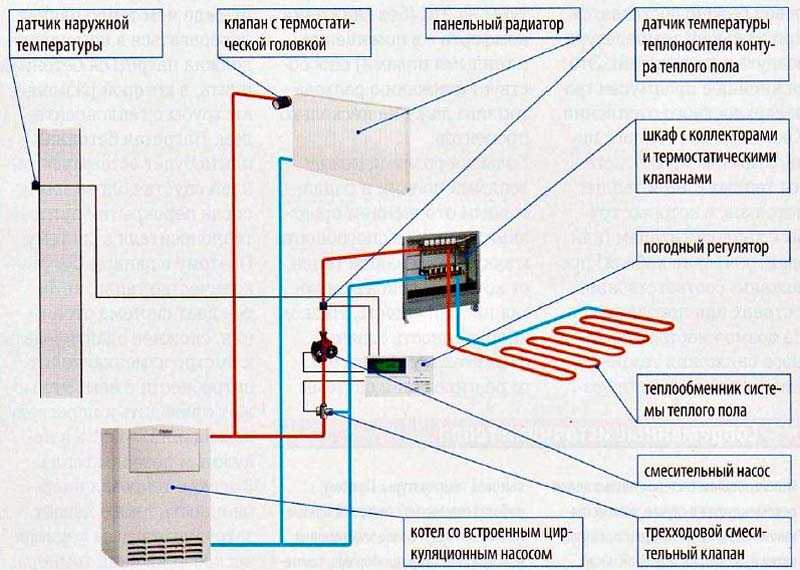

Схема отопления частного дома с газовым котлом и теплым полом с трехходовым клапаном

Поскольку теплоноситель нагревается газовым котлом до температуры более +80 °C, он может напрямую обеспечить оптимальный нагрев только радиаторов. Для водяного пола нужна жидкость с показателями в среднем +40 °C. Задача конструкции – снизить температуру рабочей жидкости до нужных значений, ее решает трехходовой клапан.

Трехходовой клапан

Принцип работы:

• нагретая рабочая жидкость поступает от газового котла к трехходовой термостатической головке;
• в устройстве горячий теплоноситель и жидкость из обратной линии соединяются и перемешиваются;
• теплоноситель оптимальной температуры подается в структуру теплого пола.

Недостаток схемы с трехходовым клапаном заключается в том, что регулировать или ограничивать подачу теплоносителя из обратной трубы невозможно. Так в контуры теплого пола может поступать как недостаточно горячая, так и недостаточно охлажденная жидкость. Перепады неочевидны, поскольку их компенсирует стяжка.

Эта схема доступна по цене и проста в установке, но ее преимущественно используют в небольших комнатах или в одноэтажном здании. В эту структуру можно включить байпас, тогда перемешивание сред происходит в нем. Важный момент монтажа: циркуляционный насос устанавливают после трехходового клапана.

Коллекторная группа для теплого пола с трехходовым клапаном

Схема с двухходовым смесительным клапаном

Такая схема актуальна для обустройства теплого пола в больших помещениях площадью до 200 м2. Двухходовая термостатическая головка устанавливается на подаче теплоносителя в водяной пол и регулирует температуру жидкости посредством смешивания горячей и холодной сред. Она может открывать и закрывать нагретый контур. Насос обеспечивает движение нагретого теплоносителя по кругу, его добавление в контур осуществляется при снижении температуры в линиях теплого пола. Но пропускная способность насоса невелика, и регулировка выполняется равномерно.

Условия для совмещения систем отопления частного дома

Комбинированная система отопления – теплые полы и батареи от одного котла – может быть реализована в любых помещениях. Для двухэтажного дома такая схема – идеальное решение: теплый воздух от теплого пола на первом этаже будут подниматься вверх и нагревать перекрытия, которые являются полом второго этажа, на котором можно установить радиаторное отопление. Бетонную стяжку низкотемпературной системы лучше оформить плиткой. На втором этаже можно установить любые отделочные материалы.

При просмотре видео можно узнать, как подключить теплый пол к радиаторному контуру без коллектора

Основные ошибки и моменты, на которые нужно обратить внимание

Некоторые домовладельцы ради удешевления конструкции исключают из нее важные компоненты, чего делать нельзя, поскольку:

• если работает только низкотемпературная система, а радиаторный контур перекрыт, насосы газового агрегата и теплого пола будут сбиваться;
• если работает радиаторный контур и линии ТП, насос второго может снижать давление, движение теплоносителя в батареях будет происходить на небольшой скорости;
• если газовый котел выключен, насос водяного пола продолжает работать и обеспечивать циркуляцию теплоносителя через котел и батареи, а это нерентабельно: остановить движение жидкости в радиаторном контуре можно с помощью обратного клапана, в котле – невозможно;

Отопление в помещении радиатором и системой ТП

• если в систему не интегрирован термостат, смесительный узел может выйти из строя, тогда в контуры теплого пола будет поступать теплоноситель непосредственно из котла, так может растрескаться бетонная стяжка;
• если нет развязки насосов котла и теплого пола, они подключены к точкам, между которыми значительное гидравлическое сопротивление – необходима гидрострелка;
• если в структуре нет перепускного крана, могут закрыться петли ТП, и рабочая среда прекратит циркуляцию;
• если в такой ситуации продолжает работать насос, велики риски потери им работоспособности.

Комбинированная схема без важных компонентов

Перепускной клапан можно не интегрировать в систему, если один из контуров ТП будет закрыт. У насоса есть регулирование по частотам, автоматика низкотемпературной системы способна регулировать движение теплоносителя. Предохранительная термостатическая головка необходима в системе при выборе любой схемы смешанного отопления.

Коротко о главном

Теплый пол и батареи от одного котла – это комбинированная система отопления дома, которая обладает своими преимуществами и недостатками. Оценив все плюсы и минусы схем подключения, можно выбрать оптимальный вариант для дома с учетом потребностей семьи, финансовых возможностей, особенностей помещений. Важно правильно выбрать оборудование. От него зависит эффективность, безопасность, удобство проживания в доме.

Почему вы решили выбрать комбинированную систему отопления дома? Какую схему подключения выбрали? На какие моменты советуете обратить внимание при ее реализации?

Автор

Марк Соловьев Специальность: Инженер

Все статьи

Поделиться

Поделиться

Радиаторы и теплый пол – совместная работа, как обеспечивается, регулируется

В домах рекомендуется создавать комбинированную систему отопления – радиаторы с теплыми полами. При этом энергия поступает одного котла, гидравлические схемы увязаны между собой. Нужно также согласовать и режимы их работы. Многих интересует вопрос – как правильно настроить теплый пол и радиаторы для совместной работы? И желательно в автоматическом режиме – чтобы уделять вопросу меньше времени и не вникать в ненужные мелочи…

Нужны ли радиаторы к теплым полам

Многие хотят сэкономить и ограничится чем-то одним. Теплый пол выглядит из-за особого комфорта предпочтительнее. Тогда почему бы не обогревать одним теплым полом? На самом деле в условиях средних широт европейской части (редкие морозы до -30 град) это осуществить можно. Но только если мириться с особыми недостатками:

• отсутствие тепловых завес под окнами, — веет холодом в морозы, возможно и запотевание из-за слишком низкой температуры внутреннего стекла при обычной влажности;
• теплоотдача теплого пола потребуется не менее 80 Вт/м кв. в утепленном доме. Пол будет ощущаться именно как теплый – больше +28 град. Для большинства людей длительное пребывание покажется не комфортным. Есть и предостережения врачей так не поступать.

О более холодных регионах, речи не может быть вообще…

Основной принцип, по которому совмещается работа

В нашем климате теплый пол должен дополняться батареями отопления. Радиаторная сеть позволяет сделать следующее:

• Оперативно реагировать на изменение температуры в комнатах, из-за изменения погоды, или выхолаживания, например. Теплоемкая массивная стяжка пола (при обычном создании) не может угнаться за перепадами температуры.
• Создать тепловые завесы по наиболее холодным местам, — под окнами, у длинных наружных стен, у дверей. Устранить «холодные углы» в доме.
• Добавить мощности отоплению в холодное время, без увеличения температуры теплого пола до некомфортной. Особенно это актуально для спальни, детской, так как разогревание кровати может оказаться совершенно неприемлемым…

У теплого пола постоянная температура вне зависимости от погоды

Таким образом, качественной системой отопления окажутся только теплый пол совместно с радиаторами.

При этом полу отводится в первую очередь комфортообразующя роль. Он должен создать условия, чтобы под ногами не было холода, чтобы дети могли играть на нем.

Какие обычно температуры напольного покрытия предпочитают пользователи?
Для длительного пребывания комфортными оказываются «незаметность и нейтральность» — примерно +23 — +26 град С. Там, где занимаются спортом — +18 град. В ванной — +33 град оказывается нормой, но там бывают изредка …

Таким образом, не зависимо от того, какие на улице морозы, поддерживается постоянная температура поверхности напольного покрытия. Тогда компенсировать недостаток мощности при значительных понижениях наружной температуры должны радиаторы…

В межсезонье подогреваем теплым полом

Обычный режим отопления – первоочередное включение в работу теплых полов.
В межсезонье, дом постепенно остывает, влажность увеличивается, тогда жильцы вручную, если нет компьютерной автоматизации системы отопления, включают нагрев заделанный в стяжку под напольным покрытием.

Когда ударят морозы и от окон повеет ощутимым холодом, теплоноситель перераспределятся в радиаторные сети, — вручную открывается регулировочный кран на магистрали.

Здесь указан простейший способ регулировки и совмещения работы радиаторов и теплых полов – открытием кранов (настройкой термоголовки) вручную, что требует от пользователей внимания и может утомлять. Кроме того, здесь отсутствует значительная экономия денег, которая достигается с автоматизированным управлением.

Эконом вариант отопления одним лишь теплым полом

В центральном регионе, в относительно утепленном доме, можно сделать отопление одним лишь теплым полом по самому экономичному варианту, и при этом жилье останется пригодным к проживанию. Достаточно напрямую к газовому автоматизированному котлу подключить коллектор теплого пола, на котором должны быть лишь регулировочные краны для настройки каждого контура. Нет ни радиаторов, ни разводки труб под них, ни дополнительного насоса со смесительным узлом, система действительно дешевая и работоспособная. Но будут недостатки.

• Если котел не конденсационный, то низкотемпературный режим (ниже 55 град на обратке) приведет к конденсату на теплообменнике и быстрейшему выходу его со строя.
• Окна без тепловой завесы, с холодным внутренним стеклом, будут потеть с накоплением сырости в доме.
• Зона окон будет холодной, не комфортной, во всем доме.
• При резком похолодании или потеплении, разогретый массивный пол не отреагирует оперативно на изменение, буде ощущаться дискомфорт по температуре.
• В самые холодные недели мощности отопления при обычной температуре будет не достаточно. Чтобы поднять температуру в доме, нужно увеличивать температуру напольного покрытия свыше 28 град С., что не подходит большинству людей, особенно мешает ночному отдыху (горячая кровать), может приводить к заболеваниям ног, к разрушению напольного покрытия или даже к разрушению вмещающей стяжки. В противном варианте нужно будет мириться с относительной прохладой в доме и недостаточной мощностью отопления.

Как регулируется температура у теплых полов и радиаторов

Температура теплого пола задается вручную настройкой термоголовки на трехходовом клапане смесительного узла.
После чего заданный нагрев поддерживается в автоматическом режиме, датчик термоголвки установлен на подающем коллекторе.

Температура в каждой комнате также может регулироваться на распределительном коллекторе количеством подаваемого теплоностителя с помощью термостатов или ручной регулировкой.

Если котел автоматизированный, то радиаторы могут быть оборудованы термоголовками, которые реагируют на температуру воздуха в комнатах. Тогда при охлаждении воздуха до определенного значения, например, когда мощности теплого пола хватать не будет, радиаторы автоматически включатся в работу, и будут поддерживать стабильную температуру на заданном термоголовкой уровне.

Что делать, если котел твердотопливный

Если котел твердотопливный, то недопустимо блокировать с помощью автоматических устройств теплосеть, в которую напрямую от него подается горячий теплоноситель. Мощность, генерируемая котлом, может быт не израсходованной, и произойдет авария – закипание.

Справиться с ситуацией, и автоматизировать термоголовками поддержание температуры в комнатах на желаемом уровне, поможет буферная емкость. Тогда топка котла ведется вне зависимости от температуры в доме, а руководствуясь остыванием массы воды в теплоаккумуляторе.

Даже если произойдет закрытие всех автоматических регуляторов, в том числе и в теплом поле (перегрев помещения), то вероятно до прогорания котла, тепло поглотит массив воды, разогревшись, например, с 65 до 85 град.

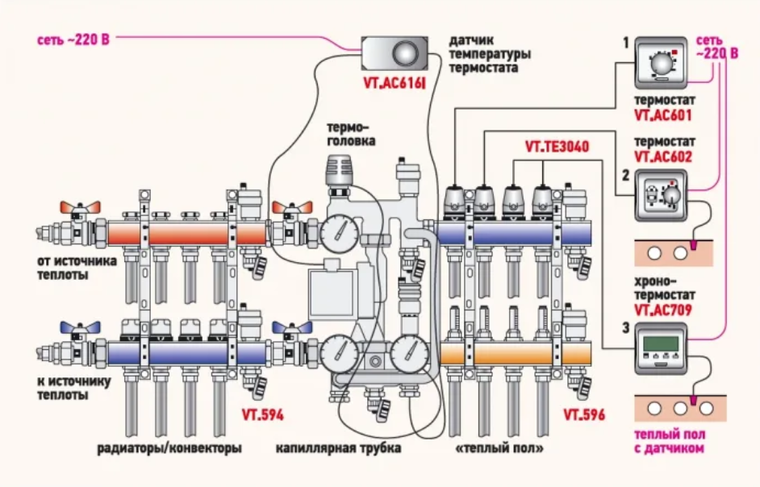

Компьютерное управление радиаторами и теплыми полами

Помимо простейших механических термоголовок, которые устанавливаются на смесительных узлах теплых полов (по воде) и на радиаторах (по воздуху), возможно еще и централизованное управление всей системой обогрева с помощью контроллера. Подобные пакеты автоматизации для домов изготавливают известные производители.

В большинстве случаев система выглядит следующим образом. Контроллер получает информацию о температуре воздуха в комнатах с датчиков, или сам совмещен с датчиком и установлен в гостинной-холе (обычная планировка домов). Он дает команды на управляющие устройства, которые установлены вместо термоголовок на смесительном узле теплого пола и на нескольких ключевых ветвях радиаторов или на самих радиаторах.

В более сложных системах контроллер руководствуется также погодным датчиком, осуществляя предупредительное изменение мощности обогрева. А также может регулировать устройствами на коллекторе температуру теплых полов в отдельных комнатах.

Что позволяет компьютерная автоматика, в чем преимущество

Основное преимущество централизованного процессорного управления теплым полом и радиаторами в том, что пользователю не нужно бегать по комнатам вращая термоголовки в зависимости от собственных настроений и погоды.

• Обеспечивается автоматический приоритет теплого пола, когда включение радиаторов может быть после лишь снижения температуры на 1 – 2 градуса (задается). Также возможно и переключение на обратный приоритет у радиаторов.

• Обеспечивается программирование работы, что очень важно.
  Например, задается распространенный режим отопления — ночное понижение температуры, чем экономится до 20% энергии.
• Периодическое, снижение подачи тепла в отдельные комнаты, или их полное отключение.
• Недельный режим обогрева для всего дома, например, на выходные может лишь поддерживаться не замерзающая температура +5 град или что-то подобное….

Что еще полезного для радиаторов и теплого пола

• Если создавать дорогостоящие комфортные автоматизированные системы управления в доме, то возможно не лишней окажется трата и на конденсационный газовый котел. Он специально предназначен для работы с низкотемпературными системами отопления – теплыми полами и сам по себе экономит от 10% средств на отопление. Правда при нынешних ценах на газ специалисты говорят о том, что вряд ли оборудование окупится, но что будет в будущем? О конденсационном котле
• Иногда площадь обогреваемого пола уменьшают до комфортообразующих зон – небольших участков нагрева, которые, возможно, проще создать при ремонте дома, например, в ванной, в детской, на куске пола гостиной, в части спальни… Этот вопрос становится актуальным для большинства уже эксплуатируемых домов. Но тогда теплый пол точно не сможет конкурировать с радиаторами по мощности. Применяются короткие контура, и обычно РТЛ-регуляторы, через которые эти петли трубопровода непосредственно подключаются к радиаторной сети. Как регулируется теплый пол РТЛ

принцип работы, правила установки и подключения

Одним из эффективных вариантов модернизации системы отопления, позволяющей сделать ее более производительной и надежной, является установка коллекторного блока. Устройство, пришедшее на смену традиционным конструкциям линейной конструкции, призвано повысить удобство использования и ремонтопригодность системы.

Как функционирует коллектор для отопления и какие особенности монтажа следует учитывать, рассмотрим подробнее.

Содержание статьи:

• Принцип работы распределителя
• Типы коллекторов в системах отопления
  • Тип №1 – радиаторный коллектор отопления
  • Тип №2 – гидравлический стрелочный
  • Тип №3 – Солнечные Установки коллектора
• Модификации распределительных гребенок
• Удачные варианты
• Правила установки и подключения
• Выводы и полезное видео по теме

Принцип работы распределителя

основное назначение – равномерно распределять потоки тепла, поступающие от магистрали, по контурам системы и возвращать охлажденную жидкость в котел за счет циркуляционной циркуляции.

При этом отдельные ветки системы, подключенные к коллектору, становятся независимыми друг от друга.

Устройство представляет собой промежуточный распределительный блок, основными элементами которого являются две взаимосвязанные части:

• гребенка подачи – отвечает за подачу СОЖ;
• реверс – выполняет функцию отвода остывшего теплоносителя к теплогенератору.

Вместе они образуют группу коллекторов. От каждой гребенки отходит несколько выводов для соединения цепей, ведущих к отопительным приборам.

Фотогалерея

Фото

Коллекторный узел равномерно распределяет тепловые потоки по всем узлам и устройствам системы отопления

Распределительную гребенку для организации лучистой системы отопления можно приобрести в заводских условиях или изготовить своими руками.

Для изготовления самодельного коллекторного устройства используются полипропиленовые и стальные трубы

Нагретый до рабочей температуры теплоноситель сначала подается в коллектор, от которого по трубам поступает к каждому из параллельно соединенных устройств практически одновременно

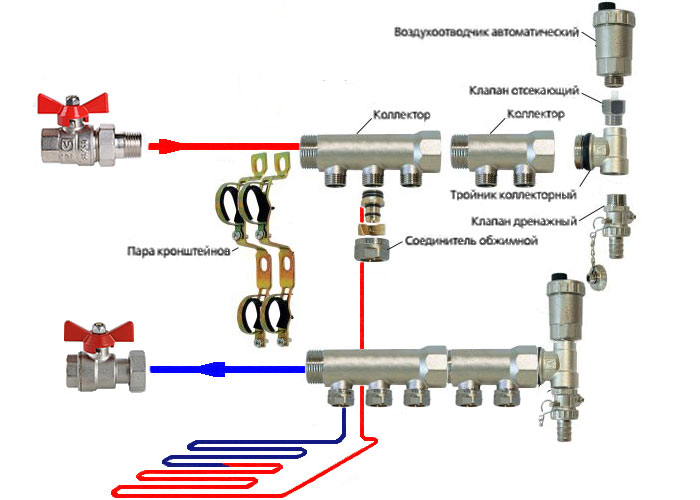

Коллектор в сборе чаще всего состоит из двух гребенок. Один из них принимает и распределяет нагретый теплоноситель, второй собирает остывший

Радиационные решения отопительного прибора часто комбинируют с двух- и однотрубными вариантами

Почти в обязательном порядке коллекторные схемы отопления требуют установки хотя бы одного циркуляционного насоса. Предпочтительно, чтобы им было оснащено каждое нагревательное кольцо.

Для удаления шлама из системы отопления коллекторные гребенки дополняются рассламинаторами, для возможности слива воды кранами шаровыми

Коллектор в систему отопления

Коллектор заводского изготовления

Распределительная гребенка из полипропиленовых труб

Электропроводка дома

Элементы сборки коллектора

Комбинация двухтрубная коллекторная

Техническое оборудование балочных схем

Деслаляторы и краны шаровые

90 002 Каждый терминал устройства может быть оборудованы выпускными клапанами и запорным или регулирующим клапаном.

Их наличие позволяет регулировать давление внутри каждого контура и, при необходимости, отсоединять ответвления для ремонта, например, перекрывать подачу теплоносителя.

Для повышения производительности системы и возможности управления всеми процессами отопления в каждом помещении отапливаемого дома, здания В качестве площадки также используются:

• клапаны вытяжные воздушные;
• водосливные клапаны;
• расходомеры;
• теплосчетчики.

Принцип работы коллекторной системы достаточно прост. Подогретая теплогенератором жидкость поступает в питающую гребенку.

Внутри промежуточного узла скорость жидкости замедляется из-за увеличенного внутреннего диаметра устройства, она перераспределяется между всеми выходами.

Количество выводов на распределителе может быть любым, а в случае необходимости конструкцию всегда можно увеличить за счет дополнительных ответвлений

Зная расход теплоносителя, равный мощности теплогенератора, и скорость воды, легко найти требуемую площадь поперечного сечения. Только предварительно литры следует перевести в удобную для расчетов единицу мм ³ .

По соединительным патрубкам, сечение которых меньше диаметра трубы коллекторного узла, теплоноситель поступает в отдельно проложенные контуры и движется к радиаторам или к .

Благодаря такому распределению каждый элемент хорошо прогревается, снабжается теплоносителем одинаковой температуры.

Внутренний диаметр коллектора определяют расчетным путем так, чтобы скорость движения теплоносителя внутри него была не более 0,7 м/с

Дойдя до батареи и отдав полученное при нагревании тепло, жидкость направляется через другую трубу в обратном направлении к распределительному блоку. Там она уходит в обратку, откуда перенаправляется на теплогенератор.

Для загородного дома Считается самым эффективным и надежным.

Единственное, что может остановить рачительного хозяина, это стоимость. Ведь обустройство такой системы обойдется дороже, чем устройство обычной системы тройникового типа.

Такое конструктивное решение, предусматривающее размещение отдельных подводящих труб, создает условия для равномерного прогрева радиаторов

Типы коллекторов в системах отопления

Коллекторные системы, применяемые при проектировании замкнутых циркуляционных систем отопления, бывают трех разновидностей.

В зависимости от назначения конструкции на рынке представлены: радиаторные и солнечные системы, а также устройства, оснащенные гидравлической стрелкой.

Тип №1 – радиаторно-коллекторное отопление

Какой бы тип отопления не был спроектирован в доме, в нем всегда присутствуют радиаторы. Поэтому наиболее популярным типом являются коллекторы, распределяющие потоки теплоносителя непосредственно к установленным в комнатах батареям.

Распределительный узел состоит из двух соединенных между собой гребенок: первая направляет теплоноситель к установленным в комнатах приборам, вторая – отводит обратно в котел

Коллекторы, применяемые в радиаторном отоплении, в зависимости от архитектурных и интерьерных особенностей помещения могут подключаться различными способами.

По способу подключения система радиаторного отопления может быть выполнена в любом из следующих вариантов исполнения:

• верхнее подключение;
• нижнее присоединение;
• боковая установка;
• удерживая по диагонали.

Наиболее распространенным остается нижний способ подключения. При такой планировке контуры, скрытые под поверхностью плинтуса или пола, не так бросаются в глаза.

Да и расчеты подтверждают, что при нижнем подключении все преимущества частного отопления проявляются в полной мере.

На каждом этаже дома оборудован коллектор для радиаторов. Устанавливают его по центру, маскируя устройство в нише или в специально предназначенном для него шкафу на стене.

Место установки следует выбирать таким образом, чтобы ко всем устройствам были подключены по возможности ответвления одинаковой длины.

Если невозможно добиться равенства колец, подсоединяемых к коллектору, то каждая ветвь оснащается своим циркуляционным насосом.

Фактически все ответвления, подключенные к распределительному узлу, представляют собой самостоятельную цепь со своей запорной арматурой, а иногда и автоматикой.

Ярким примером коллекторной схемы отопления являются .

Схема коллекторной разводки обеспечивает равномерную подачу тепла ко всем кольцам водяной системы «Теплый пол»

Трубопроводы для теплого пола собираются из медных труб или их пластиковых аналогов; для соединения используются неразъемные фитинги.

В отопительные кольца монтируют вентили, с помощью которых регулируют подачу теплоносителя, а при необходимости отключают «теплые полы» от общей отопительной сети.

Коллектор для «теплого пола» представляет собой конструкцию, включающую в себя ряд трубных колец, которые укладывают под пол

Такие системы всегда оборудуют . Он размещен в промежуточном коллекторе на входе в трубу в обратном направлении.

Количество форсунок на распределительном узле зависит от количества комнат закольцованных на одну гребенку.

Количество групп коллекторов определяется исходя из длины контуров. Расчет основан на соотношении, при котором на одну группу коллекторов отводится 120 метров трубопровода.

Тип №2 – гидравлическая стрела

При оборудовании мощных и разветвленных систем отопления, которые проектируются в жилых домах большой площади, распределительные коллекторы оборудуются теплогидравлической стрелкой или гидрострелкой .

При установке соединительного звена к нему с одной стороны подключается контур котла отопления, а с другой – радиаторное отопление или «теплые полы».

Гидравлическая стрела представляет собой вертикальную полую трубу, снабженную эллиптическими заглушками на концах, основное назначение которой выравнивание давления, оказываемого на теплоноситель

Наличие гидрораспределительной стрелы позволяет решить сразу несколько задач:

• во избежание резких перепадов температуры в трубах, пагубно влияющих на срок службы системы;
• за счет смешения и вторичной циркуляции части теплоносителя, для поддержания постоянного объема котловой воды, а также экономии топлива и электроэнергии;
• при необходимости компенсировать дефицит расхода во вторичном контуре.

Поддержание температурного баланса достигается за счет того, что устройство позволяет отделить гидравлический контур котла от вторичного контура.

Вариант изготовления самодельного коллекторного распределителя, оборудованного гидрострелой, выполненной из стальной трубы квадратного сечения и оснащенной фитингами

Оптимальная работа системы, оснащенной гидрострелой, может быть обеспечена при оборудован собственным циркуляционным насосом.

Тип №3 – Солнечные коллекторные установки

Устройства этого типа выбирают при обустройстве автономного водоснабжения в негазифицированных районах, где уровень солнечной радиации достаточно высок.

Воздушные гребенки на солнечных батареях работают за счет парникового эффекта, преобразовывая солнечный свет в тепло

Конструкция солнечных установок несколько отличается от традиционных аналогов. По сути, они представляют собой своеобразные теплицы, аккумулирующие солнечную энергию.

Естественная циркуляция теплоносителя в них осуществляется за счет конвекционных потоков и под действием вентиляторов, прикрепленных к поглощающей плите.

Солнцезащитный распределитель представляет собой небольшую плоскую коробку, покрытую черной поглощающей пластиной. Эта теплопоглощающая пластина также аккумулирует тепло.

Накопленное тепло передается теплоносителю, в роли которого может выступать воздух или жидкость, циркулирующая по трубам.

Основное назначение солнечного коллектора – направление и перераспределение энергии светила на бытовые нужды и нужды

В продаже можно встретить передвижные солнечные коллекторные системы. Их конструкция устроена так, что зеркала и нагревательные элементы «следят» за движением солнца, благодаря чему его энергия поглощается по максимуму.

Но из-за дороговизны оборудования как основного источника отопления в условиях климата даже южные районы нашей страны нерентабельны.

И поэтому больше привлекаются в качестве дополнительного источника тепла при обустройстве систем отопления с использованием твердотопливных и газовых котлов.

Гребенки распределительные Модификации

Сегодня на рынке оборудования представлено множество разновидностей коллекторов для систем отопления.

Изготовители предлагают как соединительные звенья простейшей конструкции, конструкция которых не предусматривает наличие вспомогательной арматуры для регулирующего оборудования, так и коллекторные блоки с полным набором навесных элементов.

Коллекторный блок, включающий в себя все необходимые функциональные элементы для создания условий бесперебойной и высокопроизводительной работы системы отопления

Простые устройства представляют собой латунные модели с дюймовым проходом отводов, оснащенные двумя присоединительными отверстиями по бокам.

Такие устройства имеют заглушки на обратном коллекторе, вместо которых всегда можно установить дополнительные устройства в случае «наращивания» системы. предусмотреть установку запорной арматуры.Дорогие дорогие модели могут комплектоваться:

• расходомеры , основным назначением которых является регулирование расхода теплоносителя в каждом контуре;
• Датчики температуры предназначены для контроля температуры каждого нагревателя;
• клапаны воздухоотводчики автоматический для сброса воды;
• электронные вентили и смесители , предназначенные для поддержания запрограммированной температуры.

Количество цепей в зависимости от подключаемых потребителей может варьироваться от 2 до 10 шт.

Независимо от сложности и универсальности оборудования, при изготовлении гребенок коллекторного блока используются материалы, устойчивые к внешним факторам

Если брать за основу материал изготовления, то промежуточные сборные коллекторы бывают:

1. Латунь – отличаются высокими эксплуатационными параметрами при доступной цене.
2. Нержавеющая сталь – Стальные конструкции чрезвычайно прочны. Они легко выдерживают высокое давление.
3. Полипропилен – Модели из полимерных материалов хоть и не очень дорогие, но по всем характеристикам уступают металлическим «собратьям».

Модели из металла обработаны антикоррозионными составами и утеплены для продления срока службы и повышения эксплуатационных параметров.

Разделительные конструкции из полимеров для устройства систем, отапливаемых котлами мощностью от 13 до 35 кВт

Детали устройства могут быть отлиты или снабжены цанговыми зажимами, позволяющими соединение с металлопластиковыми трубами.

А вот выбирать гребенки с цанговыми зажимами специалисты не советуют, так как они часто «грешат» подтеканием охлаждающей жидкости в месте соединения клапана. Это связано с быстрым выходом из строя пломбы. И заменить его не всегда возможно.

Коллекторы применяются в однотрубных и двухтрубных отопительных контурах. В однотрубных системах одна гребенка подает нагретый теплоноситель, а принимает охлажденный

Хороший выбор

Основная сложность заключается не только в установке коллектора, но и в правильном выборе оборудования.

При выборе модели гребенки следует руководствоваться следующими параметрами:

1. Максимально допустимое давление для данной модели. Он определяет тип материала, из которого может быть изготовлен клапан.
2. Пропускная способность узла.
3. Наличие вспомогательных устройств.
4. Количество выходных патрубков гребенки. Оно должно соответствовать количеству контуров охлаждения.
5. Возможность дополнительного соединения элементов.

Все эксплуатационные параметры указаны в паспорте на товар.

Для обустройства поэтажных отопительных контуров, оборудованных автономным управлением, гребенки необходимо монтировать на каждом этаже дома.

При выборе и установке напольных распределителей руководствуются параметрами «подсистемы», которую они призваны обслуживать.

Благодаря напольному размещению гребенок при необходимости всегда можно отключить нагрев как нескольких отдельных приборов, так и всего этажа

Это значительно упрощает обслуживание системы отопления и ее ремонт.

Так как коллекторный блок – дорогое удовольствие, чтобы обезопасить себя от разочарований при быстром выходе системы из строя, при выборе модели стоит ориентироваться на продукцию проверенных производителей.

Можно смело доверять таким производителям как GREENoneTEC , “Rehau” , “Soletrol” , “Oventrop” и “Meibes” . В каждой серии ведущих европейских производителей можно подобрать полный комплект необходимого дополнительного оборудования.

Вспомогательные элементы и арматура к коллекторному блоку также должны соответствовать ГОСТ и ТУ.

В качестве дополнительных приспособлений для подключения коллектора могут понадобиться: 1 – автоматический воздухоотводчик, 2 – переходник, 3 – уголок, 4 – кран, 5 – отвод, 6 – еще один уголок, 7 – отводы труб

Каждый из дополнительных элементов конструкции выполняет свою функцию:

• автоматический воздухоотводчик – монтируется, если установка и радиаторы расположены на одном этаже;
• переходник – необходим при установке воздухоотводчика диаметром ½ дюйма при условии, что резьба коллектора ¾ дюйма.
• уголок – позволяет соединить трубы и направить воздухоотводчик вверх.
• кран – необходим для подключения к устройству трубы, идущей от котла;
• приводной оснащенный накидной гайкой – позволит при необходимости перекрыть подачу СОЖ и, отвернув накидную гайку, отсоединить устройство.

Если планируется подключение , то дополнительно необходимо установить кран для подзарядки.

Для крепления коллектора к стене также потребуются хомуты, «посаженные» на пластиковые дюбели. При монтаже конструкции также допустимо использование специальных кронштейнов.

Такие конструкции удобны тем, что верхний коллектор выдвигается вперед, благодаря чему трубы блока не мешают подвести трубопровод к нижнему коллектору.

Правила установки и подключения

Выбирать и устанавливать коллектор лучше всего на этапе проектирования и монтажа системы отопления.

Такие промежуточные конструкции устанавливайте в помещениях, защищенных от повышенной влажности. Чаще всего для этих целей выделяется место в коридоре, кладовой или гардеробной.

Коллекторный блок желательно разместить в специальном металлическом шкафу, оборудованном отверстиями для вывода труб в боковых стенках

В продаже имеются накладные и встраиваемые модели металлических шкафов. Каждая модель оснащена дверцей и штамповкой по бокам.

При отсутствии возможности установить металлический шкаф, делают проще, закрепляя устройство непосредственно на стене. Ниша для расположения коллекторного блока размещена на небольшой высоте относительно пола.

Общепринятой инструкции по монтажу коллекторных распределительных цепей практически не существует. Но есть ряд ключевых моментов, относительно которых специалисты пришли к общему знаменателю:

1. Наличие расширительного бачка . Объем конструктивного элемента должен составлять не менее 10% от общего количества воды в системе.
2. Наличие циркуляционного насоса на каждый установленный контур . Относительно этого элемента не все специалисты единодушны. Но все же, если вы планируете использовать несколько независимых контуров, для каждого из них стоит установить отдельный блок.

Перед циркуляционным насосом на обратке место . За счет этого он становится менее уязвимым к завихрениям водных потоков, часто возникающим в этом месте.

Если используется гидравлическая стрела, бак монтируется перед основным насосом, основной задачей которого является обеспечение циркуляции по малому контуру.

Расположение циркуляционного насоса не критично. Но, как показывает практика, ресурс устройства несколько выше именно на «обратке».

Главное при монтаже расположить вал горизонтально. Если это условие не будет соблюдено, первый пузырек скопившегося воздуха покинет агрегат без охлаждения и смазки.

Процесс сборки и подключения коллекторной системы наглядно представлен в видеоблоке.

Выводы и полезное видео по теме

Видео инструкция по последовательной сборке коллекторного блока:

Видео обзор монтажа и эксплуатации модульного пластикового коллектора:

Блок распределительный для «теплого пола»:

Правильно подобранная и смонтированная коллекторная разводка гарантирует эффективность и надежность системы отопления .

Благодаря малому количеству стыков и тройников вероятность протечек таких конструкций сведена к минимуму. Ну а возможность регулировки температуры нагрева каждого радиатора отопления делает эксплуатацию системы отопления особенно комфортной.

Если у вас есть необходимые знания или опыт подключения коллекторной системы отопления, поделитесь, пожалуйста, с нашими читателями. Вы можете сделать это, оставив комментарий внизу статьи.

Теплый пол или радиаторы — что лучше?

Когда дело доходит до отопления вашего дома, существует широкий выбор вариантов. Радиаторы являются одним из наиболее распространенных способов сделать это, и эта концепция существует уже несколько десятилетий. На самом деле, только в викторианскую эпоху радиаторы действительно стали популярными.

Несмотря на всю историю радиаторов, способы отопления домов продолжают меняться, а технологический прогресс позволил более современным системам отопления быть столь же жизнеспособными, как и традиционная радиаторная система. Итак, в этой статье об отоплении мы ответим на один из самых распространенных вопросов, которые задают, когда думают о смене системы отопления дома… теплый пол или радиаторы — что лучше?

Во-первых, разрушаем миф о теплых полах как основном источнике тепла

«Теплые полы нельзя использовать в качестве основного источника тепла». Неправильно! Это также одна из причин, по которой многие домовладельцы продолжают просто обновлять свои традиционные радиаторы и использовать их в качестве основного источника тепла.

Определим разницу между первичным и вторичным источником тепла. Первичный источник тепла — это система отопления, которая обеспечивает большую часть потребности в отоплении в вашем доме. Вторичный источник тепла — это дополнительный источник тепла, например, электрический теплый пол в вашей ванной комнате для простого обогрева кафельного пола.

Когда речь идет об использовании напольного отопления в качестве основного источника тепла, система водяного теплого пола идеально подходит для больших помещений и таких проектов, как новые здания, где трубопроводы могут быть заложены на ранних этапах строительства пола. Время нагрева составляет около двух часов, и тепло сохраняется в слое стяжки, что помогает медленно распределять комфортный и равномерный уровень тепла с течением времени.

Электрические теплые полы также можно использовать в качестве основного источника тепла для больших помещений, но одна вещь, которая сдерживает это, заключается в том, что текущая стоимость за кВтч электроэнергии намного выше, чем стоимость газа. Если бы вы установили электрический теплый пол в помещении того же размера, что и водяная система, то помещение, обогреваемое электрическим теплым полом, стоило бы в 3–4 раза дороже.

При рассмотрении системы напольного отопления в качестве основного источника тепла важно провести расчет тепловых потерь. Это сообщит вам, если максимальная теплопроизводительность системы теплого пола больше, чем теплопотери помещения.

Преобразование вашей системы отопления в пол с подогревом принесет пользу и вашему здоровью. Вы можете снизить риск вдыхания частиц пыли в воздухе и даже облегчить боли в суставах. Если вы хотите узнать больше о пользе для здоровья, ознакомьтесь с записью в блоге «Может ли пол с подогревом улучшить ваше здоровье?».

Как работают обе системы отопления

Теплый пол и радиаторы по-разному генерируют и распределяют тепло.

Теплый пол более эффективен, чем радиаторы, поскольку обе системы работают при гораздо более низких температурах. Вы можете запустить электрический теплый пол при температуре 27 ⁰ градусов C для мягкой отделки пола, такой как дерево, ковер или винил. Но если вы укладываете кафельный или каменный пол, вы можете увеличить температуру примерно до 29 ⁰ градусов по Цельсию. Для мокрого теплого пола температура воды, протекающей по трубопроводу, обычно составляет около 45 9 .0109 0 градусов Цельсия.

Оба типа напольного отопления (водяное и электрическое) генерируют лучистое тепло и, по сути, превращают пол в большой радиатор (прочитайте наш блог «мокрое и электрическое»). Тепло мягко поднимается вверх и создает комфортный уровень тепла, который равномерно распределяется по комнате. Это означает, что нет холодных мест и нет необходимости ютиться у батареи, чтобы согреться. Лучистое тепло также поддерживает естественную влажность помещения и снижает риск перегрева вашего тела.

По иронии судьбы радиаторы обогревают помещения не за счет теплового излучения. Радиаторы создают тепло за счет конвекции, нагревая холодный воздух в нижней части радиатора, который нагревается, проходя через ребра, поднимаясь к потолку и снова охлаждаясь. Радиаторам нужна вода с температурой от 65 ⁰ градусов по Цельсию до 85 ⁰ градусов по Цельсию, через которую нужно прокачивать, что требует больше энергии и, следовательно, менее энергоэффективно. Кроме того, существует более высокий риск перегрева при использовании традиционной радиаторной системы, поскольку в некоторых частях комнаты будет намного жарче, чем в других, что может вызвать ощущение «души» в комнате.

Каковы преимущества и недостатки напольного отопления

Преимущества

Более комфортное тепло:  Преимущество лучистого тепла, которое обеспечивает напольное отопление, не имеет себе равных. Тепло распределяется равномерно по всему жилому пространству, что помогает предотвратить появление холодных пятен

Большая свобода дизайна:  Напольное отопление освобождает пространство на стене, что позволяет вам свободно проектировать, размещать мебель там, где вы хотите, и вам больше никогда не придется красить за радиаторами. Фу!

Улучшенный контроль:  С подогревом полов вы можете создавать зоны обогрева. Каждая комната управляется индивидуально с помощью собственного термостата, поэтому вы используете энергию только для обогрева той комнаты, которую хотите, и когда хотите. Это снижает количество энергии, используемой в течение года, что лучше для окружающей среды и вашего кармана!

Непревзойденная эффективность:  Напольное отопление работает при гораздо более низких температурах по сравнению с радиаторами, поскольку эффективно превращает большую площадь поверхности (пол) в один большой радиатор. В результате система потребляет на 15–40 % меньше энергии, чем традиционный радиатор.

Лучше для окружающей среды:  Напольное отопление потребляет меньше энергии для создания идеального комфорта. Как влажные, так и электрические полы с подогревом можно легко подключить к возобновляемым источникам энергии, таким как тепловые насосы для влажных и фотогальванические системы (солнечные панели) для электрических, что обеспечивает еще больший потенциал энергосбережения. Кроме того, последняя версия SAP 10 (Что такое SAP 10?) отдает предпочтение влажному подогреву полов (плюс тепловые насосы) и электрическому отоплению полов по сравнению с традиционными системами центрального отопления, поскольку они имеют гораздо более низкий коэффициент выбросов углерода, что упрощает соблюдение требований. Правила строительства.

Недостатки

Более длительное время нагрева (влажный): Системе водяного теплого пола требуется больше времени для нагрева помещения до желаемой температуры (1–2 часа) по сравнению с электрическим теплым полом (45–60 минут) и традиционные радиаторы (20 – 30 минут).

Ограничение на мебель:  Подогрев пола может ограничивать тип мебели, которую вы можете поставить на пол. Например, если положить ковер или мешок с фасолью, система может перегреться и повредить отделку пола.

Каковы преимущества и недостатки радиаторов?

Преимущества

Быстрый нагрев:  Радиаторы нагревают комнату примерно за 20–30 минут, что довольно быстро!

Большой выбор дизайнов: Прошли те времена, когда все радиаторы выглядели одинаково. Существует широкий выбор стилей и цветов на выбор. От дизайнерских радиаторов до цветных радиаторов, вы можете выбрать, какой стиль соответствует вашему видению комнаты. Вы можете изучить различные диапазоны, посетив такие сайты, как Best Heating и Stelrad.

Дешевле, чем электричество:  Радиаторы центрального отопления в настоящее время дешевле в эксплуатации, исходя из существующих тарифов на электроэнергию, где газ в настоящее время дешевле электричества. Однако в условиях стремления сократить выбросы углерода использование газа неизбежно будет наказываться, а использование альтернативных источников топлива будет продолжать расти.

Недостатки

Менее эффективны:  Традиционные радиаторы работают при более высокой температуре, что требует гораздо больше энергии. Это приводит к увеличению углеродного следа по сравнению с напольным отоплением.

Неравномерное распределение тепла:  Радиаторы используют конвекцию для обогрева помещения, а это означает, что тепло распределяется неравномерно. Вот почему всегда теплее сидеть возле батареи, чем на другом конце комнаты.

Больше циркуляции пыли:  Нагрев с использованием конвекции также приводит к переносу большего количества частиц пыли в воздух. Если вы страдаете астмой, симптомы астмы могут ухудшиться. Вы также обнаружите, что пыль скапливается на задней и верхней части радиатора. Когда воздух поднимается, а затем охлаждается, он уносит с собой частицы пыли. Этот воздух, наполненный пылью, затем повторно нагревается и всасывается через радиатор и начинает собираться позади радиатора.

Наконец, как насчет затрат?

При выборе напольного отопления необходимо учитывать множество факторов. Например, тип проекта, какая система устанавливается и каким материалом будет отделываться пол. Тем не менее, мы отметили все это в одном из наших предыдущих блогов; «электрический теплый пол против мокрого теплого пола — что лучше?». Взгляните, потому что есть некоторые положительно удивительные моменты, которые могут помочь вам с вашим решением.

Для традиционных радиаторов самая большая статья расходов при установке новой системы центрального отопления — это газовый котел (который будет запрещен в новостройках к 2025 году).
