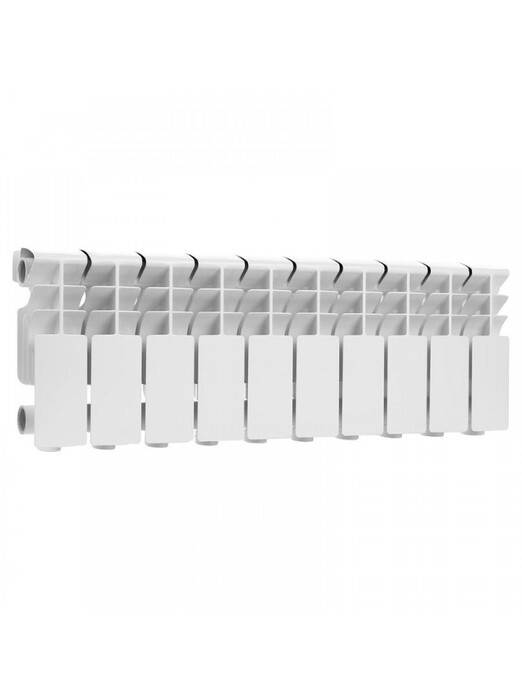

Радиаторы отопления биметаллические 200 мм

Радиатор биметаллический Rifar Base боковое подключение 200 мм х 4 секции Тип: монолитный,

ПОДРОБНЕЕЕще цены и похожие товары

Секционный биметаллический радиатор Rifar Base 200 мм B200 Тип: секционный, Производитель: Rifar,

ПОДРОБНЕЕЕще цены и похожие товары

9 120

10944

Радиатор секционный биметаллический Royal Thermo Indigo Super+ 500, кол-во секций: 8, 640 мм. подключение: универсальное боковое

В МАГАЗИНЕще цены и похожие товары

26 859

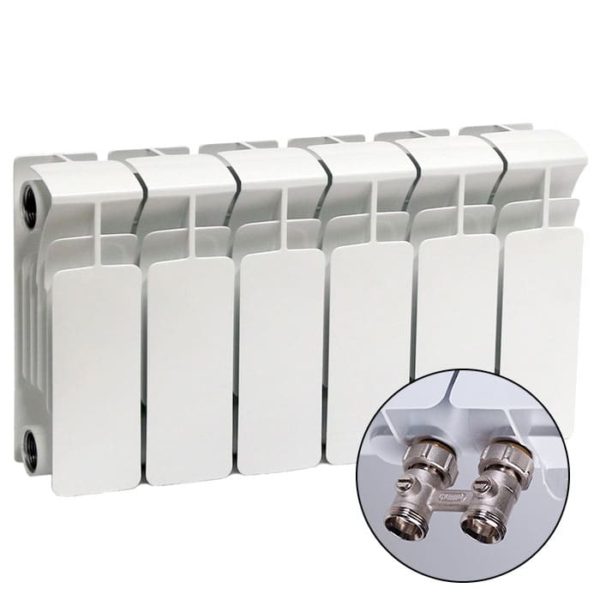

Радиатор биметаллический RIFAR BASE VENTIL BVR, 200 x 100 мм, 14 секций, нижнее правое подкл

ПОДРОБНЕЕЕще цены и похожие товары

14 643

Радиатор биметаллический Royal Thermo Revolution Bimetall, 350 x 80 мм, 12 секций

ПОДРОБНЕЕЕще цены и похожие товары

16 903

Радиатор биметаллический RIFAR BASE, 200 x 100 мм, 10 секций, боковое подключение

ПОДРОБНЕЕЕще цены и похожие товары

13 523

Радиатор биметаллический RIFAR BASE, 200 x 100 мм, 8 секций, боковое подключение

ПОДРОБНЕЕЕще цены и похожие товары

18 620

Радиатор биметаллический “Русский Радиатор” КОРВЕТ, 200 x 100 мм, 12 секций

ПОДРОБНЕЕЕще цены и похожие товары

18 620

Радиатор биметаллический “Русский Радиатор” КОРВЕТ, 200 x 100 мм, 12 секций

ПОДРОБНЕЕЕще цены и похожие товары

15 515

Радиатор биметаллический “Русский Радиатор” КОРВЕТ, 200 x 100 мм, 10 секций

В МАГАЗИНЕще цены и похожие товары

15 515

Радиатор биметаллический “Русский Радиатор” КОРВЕТ, 200 x 100 мм, 10 секций

ПОДРОБНЕЕЕще цены и похожие товары

20 279

Радиатор биметаллический RIFAR BASE, 200 x 100 мм, 12 секций, боковое подключение

В МАГАЗИНЕще цены и похожие товары

20 279

Радиатор биметаллический RIFAR BASE, 200 x 100 мм, 12 секций, боковое подключение

ПОДРОБНЕЕЕще цены и похожие товары

12 413

Радиатор биметаллический “Русский Радиатор” КОРВЕТ, 200 x 100 мм, 8 секций

В МАГАЗИНЕще цены и похожие товары

14 643

Радиатор биметаллический Royal Thermo Revolution Bimetall, 350 x 80 мм, 12 секций

В МАГАЗИНЕще цены и похожие товары

13 523

Радиатор биметаллический RIFAR BASE, 200 x 100 мм, 8 секций, боковое подключение

В МАГАЗИНЕще цены и похожие товары

10 142

Радиатор биметаллический RIFAR BASE, 200 x 100 мм, 6 секций, боковое подключение

ПОДРОБНЕЕЕще цены и похожие товары

БиМеталлический радиатор Rifar Monolit Ventil 350 \ 4 секции 80 мм с нижним правым подключением

ПОДРОБНЕЕЕще цены и похожие товары

10 142

Радиатор биметаллический RIFAR BASE, 200 x 100 мм, 6 секций, боковое подключение

В МАГАЗИНЕще цены и похожие товары

14 643

Радиатор биметаллический Royal Thermo Revolution Bimetall, 350 x 80 мм, 12 секций

ПОДРОБНЕЕЕще цены и похожие товары

16 903

Радиатор биметаллический RIFAR BASE, 200 x 100 мм, 10 секций, боковое подключение

В МАГАЗИНЕще цены и похожие товары

18 620

Радиатор биметаллический “Русский Радиатор” КОРВЕТ, 200 x 100 мм, 12 секций

В МАГАЗИНЕще цены и похожие товары

12 413

Радиатор биметаллический “Русский Радиатор” КОРВЕТ, 200 x 100 мм, 8 секций

ПОДРОБНЕЕЕще цены и похожие товары

15 515

Радиатор биметаллический “Русский Радиатор” КОРВЕТ, 200 x 100 мм, 10 секций

ПОДРОБНЕЕЕще цены и похожие товары

10 142

Радиатор биметаллический RIFAR BASE, 200 x 100 мм, 6 секций, боковое подключение

ПОДРОБНЕЕЕще цены и похожие товары

26 859

Радиатор биметаллический RIFAR BASE VENTIL BVR, 200 x 100 мм, 14 секций, нижнее правое подкл

ПОДРОБНЕЕЕще цены и похожие товары

13 523

Радиатор биметаллический RIFAR BASE, 200 x 100 мм, 8 секций, боковое подключение

ПОДРОБНЕЕЕще цены и похожие товары

12 413

Радиатор биметаллический “Русский Радиатор” КОРВЕТ, 200 x 100 мм, 8 секций

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 18

алюминиевые, биметаллические, низкие, своими руками видео инструкция по установке, высота, фото и цена

Низкие радиаторы отопления есть в любой группе отопительных приборов. К этой категории относится оборудование, высота которого не превышает 45 см. Такие небольшие батареи обычно ищут из эстетических соображений: при панорамном остеклении или невысоких подоконниках. Иногда необходимо обогреть всю холодную стену, в таком случае это один из самых эффективных вариантов. Ведь низкие радиаторы имеют низкую теплоотдачу, а значит, их длина будет значительной, что и нужно для обогрева холодной или «плачущей» стены.

Понятно, что хочется, чтобы все выглядело стильно, но в отоплении нельзя ориентироваться только на эстетику: очень важны и технические данные. Поэтому обращают внимание на металл, из которого они сделаны. Ведь именно его свойства во многом определяют характеристики радиаторов и область их применения.

Алюминий

Самые низкие алюминиевые радиаторы имеют высоту 245 мм. В кампании Sira есть такие модели: Alux 80 и Alux 100, Rovall 80 и Rovall 100, Swing. У них хорошая для таких миниатюрных изделий теплоотдача – 89-97 Вт. У Global низкий радиатор – модель Gl-200/80/D. Эта модель литая, с рабочим давлением 16 бар.

Самый нижний радиатор у “Глобала” Gl-200/80/D имеет высоту 200 мм

Есть алюминиевые радиаторы с межосевым расстоянием 200 мм и от Российского производителя – от]Rifar (Rifar)[/anchor] – это Rifar Base 200 и Rifar Forza 200. А задняя стенка сплошная. Их можно смело ставить «спиной» к окну и не беспокоиться о внешнем виде с улицы.

Но это самые маленькие радиаторы. Есть большой выбор моделей, высота которых не будет выше 45 см. Такие размеры есть у каждой компании, почти в каждой линейке. Межосевое расстояние 300 мм, 350 мм или 400 мм также подходит для низкой категории.

Достоинства, недостатки

В любой линейке есть разряженные батареи, с межосевым расстоянием 300 или 350 мм

Достоинства алюминиевых радиаторов: легкие, имеют высокую теплоотдачу, небольшую мощность (воды помещается мало), быстро реагировать на изменения температуры.

Наиболее важным недостатком алюминия является реакционная способность и его мягкость. Для нормальной и длительной работы необходим качественный теплоноситель: Рн 7-8, рабочее давление – от 5-6 Бар для экструзионных моделей, до 10-12 для литых. Крайне важно, чтобы теплоноситель содержал небольшое количество кислорода и взвешенных веществ. Кислород способствует окислению и разрушению алюминия, взвеси стачивают металл.

Но у каждого производителя свои требования. Например, китайские алюминиевые радиаторы Radena работают при давлении 16 Бар и теплоносителе с Ph 6,5-9.. А экструзионные модели Sira имеют рабочее давление 16 Бар и гарантийный срок 25 лет. Возможно, есть и другие алюминиевые радиаторы, характеристики которых выходят далеко за рамки среднего: слишком много здесь производителей и моделей.

При выборе не забывайте обо всех этих технических тонкостях: только при совпадении условий эксплуатации с рекомендациями производителей отопление будет работать долго и без перебоев.

При монтаже системы стоит помнить, что алюминий нельзя напрямую соединять с медью (или сплавами на основе меди). Это значит, что при разводке медными трубами радиаторы лучше ставить другие. Также не используйте бронзовые или латунные фитинги. Оцинкованные фитинги и фитинги хорошо сочетаются с алюминием.

Область применения

Область применения: в индивидуальном отоплении ограничений практически нет, может быть стоит только обратить внимание на температуру теплоносителя, особенно если в системе есть угольный или дровяной котел. Ставить их в квартиры рискованно. Разве что только очень надежный и проверенный, и только если теплоноситель в системе соответствует требованиям производителя.

О выборе радиаторов для квартиры и дома читайте в статье “Алюминиевые батареи: виды, выбор, подключение”

Расчет количества батарей отопления

Расчет производится с учетом нескольких факторов:

• площадь отапливаемого помещения, цифры будут более точными, если рассчитать кубический объем комнатного воздуха, который следует разогреть;
• площадь наружной поверхности нагрева, отдающая тепло в помещение, обеспечивающая циркуляцию теплового потока;
• температурный режим работы.

Если вам не нужна особая точность, можно воспользоваться старым проверенным методом.

Расчет секций радиаторов на примере радиаторов КОНДОР

Изначально рассчитываем площадь квартиры, а не объем.

Затем, если радиаторы секционные, берем необходимое количество из расчета: одна секция на два квадратных метра.

Теперь посчитаем общую сумму и к полученному результату прибавим 10% от полученной суммы, это для компенсации потерь через окна и двери.

Более подробную информацию вы можете прочитать в статье “Как самостоятельно рассчитать радиаторы отопления”

Биметаллические

Биметаллическими радиаторами принято называть отопительные приборы, в которых коллекторы, по которым течет вода, выполнены из стали (иногда нержавеющей, иногда черной). Затем эта рама сплавляется с алюминиевой «рубашкой» ребер (для увеличения теплопередачи).

Биметаллические очень маленькие радиаторы не имеют

Такие батареи имеют высокое рабочее давление – до 20-24 бар, могут работать практически с любым теплоносителем (нержавеющие коллекторы работают с любыми), обладают достаточно высокой теплоотдачей. Их недостаток: зачастую маленькое сечение вертикальных каланов, а также высокая цена.

Ситуация здесь практически такая же, как и у алюминиевых: у некоторых производителей очень маленькие радиаторы высотой 245-265 мм (у тех же “Сира” и “Рифара”), и почти все они имеют высоту от от 350 мм до 450 мм.

Достоинства, недостатки

Достоинства – высокое рабочее давление, совместимость с любыми металлами (алюминий не контактирует ни с теплоносителем, ни с подводящими трубопроводами). Работает с теплоносителем в широком диапазоне – Ph 6,5-9в моделях со стальными коллекторами и Ph от 5 до 10-11 в моделях с нержавеющими (Royal Thermo, Calidor, Nova Florida, Radena). Еще одним хорошим качеством является высокая теплоотдача секции, а также малая инерционность (позволяет точно регулировать температуру в помещении с помощью автоматики котла или терморегулятора для радиатора).

Недостатки – высокая цена, что обусловлено высокой сложностью технологии. И еще один недостаток: некоторые фирмы делают вертикальные коллекторы малого диаметра, и они при большом содержании взвешенных частиц в теплоносителе могут забиваться. Поэтому на входе желательно установить фильтры (и их нужно регулярно чистить).

Область применения

Этот тип радиатора был специально разработан для наших условий центрального отопления. Поэтому их нужно устанавливать в многоэтажных квартирах. Они прекрасно будут работать в индивидуальном отоплении, но зачем платить большие деньги за ненужный запас прочности (почти десятикратный)?

Чугун

Давно прошли те времена, когда был только один тип чугунных батарей. “Советский” аккордеон далеко не единственный вариант, есть и модерн, и во дворце, и в стиле модерн. Есть настенные и напольные модели. Настенные – это в основном те же «гармошки» – МС-140 и другие, а также обычные секционные привычного сегодня стиля. Напольные – чаще их называют дизайнерскими радиаторами. И, к сожалению, они стоят очень дорого. Но смотрятся стильно. О видах и типах радиаторов, их производителях и технических характеристиках читайте здесь.

Чугунные радиаторы сегодня тоже в современном стиле.

“Аккордеон” тоже выпускается сегодня и пользуется хорошим спросом. Называется МС-140, МС-110 и МС-90. Есть здесь и низкие модели: с межосевым расстоянием 300 мм, и высотой установки 382-388 мм (у разных производителей высота немного отличается).

Чугунные радиаторы в современном стиле: очень похожи на алюминиевые и биметаллические. В этой группе самые маленькие радиаторы тоже будут чуть меньше 400 мм.

Чугунные радиаторы в стиле ретро часто бывают небольшими

И третья группа чугунных батарей – это дизайн радиаторов. Большинство из них напольные – на ножках. И размеры у них тоже примерно одинаковые: около 40 см (с ножками). Но у некоторых фирм есть очень компактные:

• модель BOLTON 220 с высотой установки 330 мм;
• Высота Hellas 270 от Viadrus всего 340 мм.

Возможно есть и другие низкие чугунные радиаторы: много разных предложений, все отследить невозможно.

Достоинства, недостатки

Несомненными достоинствами являются длительный срок службы, невысокая цена (кроме дизайнерских радиаторов) и возможность работы с любыми теплоносителями. Недостатки – большой вес и хрупкость, сложен в обработке, не ремонтируется, низкое рабочее давление – 9-10 бар.

Также есть свойства, которые в одном случае являются преимуществом, а в другом – недостатком:

• Большая инертность. Толстые стены долго прогреваются при разгоне системы. Но они долго остывают. Эта особенность позволяет им сгладить колебания температуры при использовании обычного угольного котла.
• Крупногабаритные секции. Они держат много воды, что опять же приводит к увеличению инерционности системы и использованию более мощного насоса в системах с принудительной циркуляцией. А вот для систем с естественной циркуляцией малое гидравлическое сопротивление широких коллекторов является несомненным плюсом.

Область применения

Все эти свойства определяют область использования чугунных радиаторов, в том числе невысоких: они оптимальны для индивидуальных систем отопления (дома, дачи, коттеджи). Они достаточно хорошо стоят в многоэтажных домах небольшой этажности: там, где рабочее давление в системе не превышает 9-10 бар. Других требований к теплоносителю они не предъявляют: им все равно, есть ли в нем кислород, сколько в нем взвешенных веществ и какова его кислотность. При периодической стирке они будут стоять долго.

Как промыть аккумулятор читайте здесь.

Стальной трубчатый

В этой категории самый большой ассортимент низких радиаторов. А низкие вот такие:

У любого производителя трубчатых радиаторов вы найдете такие, которые можно отнести к категории низких. В них может быть от двух до шести столбиков труб, соответственно они будут иметь разную глубину – от 50 мм до 250 мм. Каждую из моделей можно установить на пол или повесить на стену (уточняйте при заказе).

Достоинства и недостатки

Трубчатые радиаторы могут быть нелинейными

К достоинствам можно отнести большой выбор моделей, различной ширины и глубины, легкость очистки, привлекательный внешний вид, большое количество декоративных возможностей. Большое сечение труб создает небольшое гидравлическое сопротивление, к тому же такие радиаторы редко засоряются.

Недостатки стали обусловлены: склонность к коррозии, высокие требования к теплоносителю, низкое рабочее давление, малый срок службы – от 5 до 10 лет. Исключение — Zehnder Charleston Pro

, который изнутри обработан двумя составами. Они настолько хорошо противостоят коррозии, что этот вариант может стоять на Ph 5-11. Гарантийный срок составляет 25 лет.

Область применения

В основном трубчатые радиаторы предназначены для индивидуального отопления. При этом они могут работать как в системах с принудительной, так и с естественной гравитацией. Единственное требование – система должна быть закрытого типа.

Наконечники для установки узких радиаторов

Минимальный зазор между стеной и батареей должен быть не менее 5 см

При установке батарей под окном или на сплошную стену обязательно нужно соблюдать некоторые нюансы.

• Если установка конструкции под окном неизбежна, то изначально необходимо найти центр подоконника, по которому отмерять ось радиатора.
• Учитывайте конвекцию воздуха. Соблюдайте зазор между стеной и батареей. Этот зазор должен быть не менее 5 см.
• Если установлены радиаторы с отсекателем воздуха, расстояние между ними должно быть не менее 5 см.
• При установке низких радиаторов на стену необходимо учитывать, что расстояние от радиатора должно быть не менее 3 см, а от пола – 5-10 см.
• Для сохранения привлекательного дизайна в помещении можно разместить радиатор в заранее подготовленной нише. Общение должно осуществляться с ней заранее.

Радиаторы должны быть установлены вдоль каждой стены, выходящей наружу. Это значительно улучшает микроклимат в помещении.

Достаточно популярными среди пользователей, владеющих загородными домами, считаются узкие горизонтальные и вертикальные радиаторы. В таких домах обогреватели всегда окупаются, создавая тепло и уют при нормальных энергозатратах.

Стальные панельные

Стальные панельные радиаторы невысокие: в основном изготавливаются из 300 мм в высоту (здесь высота радиатора, а не межосевое расстояние). Они есть у любого производителя: и у российского Prado, и у европейских Purmo и Kermi.

Есть и более низкие, но они редки. Итак] Purmo[/anchor] имеет модели Ventil Compact, Purmo Planora и Ramo Compact. Их высота начинается от 200 мм (межосевое расстояние 150 мм). Другого такого маленького мы не нашли.

Стальные панельные радиаторы очень низкие

Преимущества и недостатки

К преимуществам стальных радиаторов относятся их компактные размеры и самая низкая цена одного киловатта мощности. Кроме того, сталь – некапризный металл, не конфликтующий с другими компонентами системы.

Основной недостаток – склонность к коррозии, а значит и требовательность к теплоносителю: Ph 7-8 и отсутствие кислорода (замкнутые системы). Стенки панелей имеют толщину 1,25 мм или 1,4 мм. При некачественной охлаждающей жидкости они могут подвергаться коррозии за несколько сезонов. Есть еще один недостаток, который обусловлен конструкцией: малая ширина каналов, по которым циркулирует теплоноситель. При большом количестве загрязнений в охлаждающей жидкости они быстро засоряются. А промыть такой радиатор – проблема. Еще одним недостатком является сложность очистки при наличии пластин с конвективными ребрами.

Подробнее о стальных радиаторах читайте здесь.

Область применения

Обычно панельные радиаторы находятся в индивидуальных системах закрытого типа (с закрытым расширительным бачком). Циркуляция теплоносителя должна быть принудительной: у этих обогревателей высокое гидравлическое сопротивление.

Не рекомендуется устанавливать в многоэтажных квартирах, давление редко это позволяет (рабочее 10 бар). Только в системах, имеющих собственную водоподготовку (независимый тип подключения) с обязательной ступенью деаэрации (удаления воздуха).

Конструкции батарей

С точки зрения конструктивного решения все радиаторы можно разделить на:

1. Секционные;
2. Панель;
3. Трубчатый;

Наиболее распространены, конечно же, секционные модели. Это как раз те вертикальные «гармошки», о которых мы упоминали в начале статьи. Алюминиевые, биметаллические и дешевые стальные батареи также представляют собой набор секций, соединенных металлическими ниппелями.

Панельные радиаторы представляют собой тонкие плоские стальные изделия, состоящие из прямоугольных пластин, между которыми расположены трубчатые конвекторы, значительно повышающие эффективность отопления.

Панельные радиаторы

Трубчатые батареи считаются самыми дорогими и надежными. В них теплоноситель циркулирует внутри сварных армированных труб, расположенных вертикально. Этим они похожи на секционные устройства, но выгодно отличаются от них внешним видом и размерами.

Трубчатый радиатор

Трубчатые радиаторы доступны в различных цветах, высоких, низких и средних вариантах, а также множество вариантов с нестандартными размерами и конфигурациями. Именно поэтому они используются в большинстве роскошных элитных коттеджей и загородных резиденций и могут быть удачно интегрированы в любой самый изысканный и утонченный интерьер.

Радиаторы медно-алюминиевые

Этот тип радиаторов и конвекторов при небольших габаритах обладает высокой теплоотдачей. Обычно это медная трубка, на которой закреплены алюминиевые пластины. Это устройство спрятано в окрашенном стальном корпусе (иногда встречается из нержавеющей стали). Большинство производителей на рынке выпускают низкие медно-алюминиевые радиаторы:

• «Термия» – высота от 200 мм, подключение снизу и сбоку.
• Регул-система – все модели высотой 215 мм;
• «ИзоТерм» – от 215 мм;
• Mars – секционного типа высотой 385 мм.

О производителях и моделях медно-алюминиевых и медных радиаторов читайте здесь.

На фото медно-алюминиевые радиаторы Regulus-system

Преимущества, недостатки

Преимуществом данного типа низких радиаторов является достаточно большая теплоотдача при небольшом размере (радиатор 200мм * 400мм выдает 240Вт). Второе хорошее свойство заключается в том, что медь не требует закрытой системы, а Ph должен быть в пределах 7-9. . Довольно высокое рабочее давление – 16 бар.

Но, несмотря на такие характеристики, не рекомендуется устанавливать в системах с централизованным отоплением: если сама медь мало реагирует на качество теплоносителя, то она разъедает припой и появляются протечки в местах пайки. И, кроме того, медь несовместима с некоторыми металлами, а также плохо реагирует на большое содержание абразивных частиц, которые ее просто стирают (медь мягкая и постепенно стачивается, и это один из ее основных недостатков). Еще одним недостатком является высокая цена, а также скрипы и шорохи, возникающие при охлаждении и нагреве радиаторов (но это только у отечественных моделей, европейские производители научились с этим бороться, наши пока нет).

Внутри медно-алюминиевых радиаторов имеется такая или подобная конструкция.

Область применения

И опять же, эти радиаторы хорошо подходят для индивидуальных систем (с принудительной циркуляцией). А вот разводка желательна из медных, полимерных или металлополимерных труб. В квартирах низкие медно-алюминиевые радиаторы будут нормально работать при условии соблюдения требований к теплоносителю и рабочему давлению. Также необходимо установить входной фильтр.

Некоторые особенности установки и эксплуатации узких и высоких радиаторов отопления

Если считать купить узкие и высокие радиаторы отопления , то выбор будет ограничен по глубине и ширине. Большинство моделей имеют вид одной секции или радиаторного промежутка высотой до 2 м и шириной около 120-130 мм с односторонними патрубками относительно коллектора. При выборе следует учитывать, что установка и эксплуатация таких устройств имеет ряд особенностей, которые необходимо учитывать на уровне проектирования:

• Радиаторы высотой около двух метров имеет смысл использовать в помещениях с высотой потолков 3,5 метра и более или в тех случаях, когда конструкция и конфигурация помещения не позволяют разместить горизонтальные приборы;
• желательно, чтобы в системе отопления поддерживалась высокая скорость циркуляции теплоносителя, иначе верх радиаторов всегда будет намного теплее, чем низ, а при вертикальном расположении этот эффект значительно усиливается; 9радиаторы высокого типа 0049
• эффективно используются в качестве «тепловых рамок» рядом с французским остеклением, когда нет возможности оборудовать теплый пол конвекторами;
• тепловой КПД узких высоких радиаторов рассчитывается с учетом высоты помещения, поэтому формулы, применяемые при расчете «квадратов площади помещения» в данном случае не дают правильного результата;
• радиаторы с нижним подключением к системе отопления начинаются с 4-х секций.

Необходимо тщательно изучить перспективы использования помещения, так как вносить изменения в систему отопления потом будет технически сложно. Узкие радиаторы отопления выполняют свои функции в полной мере, если опираться на правильные расчеты и оценивать перспективы использования помещения с изменением дизайна.

Плинтус отопительный

Этот тип отопительных приборов появился в нашей стране не так давно. Это очень похожие на медно-алюминиевые радиаторы устройства: та же медная трубка, на которую надеты медные или алюминиевые конвективные пластины. Просто у них другой способ подключения, компоновка и другие габариты. ТЭНы могут быть вставлены в нагревательные модули (трубки с пластинами) или собраны в замкнутые контуры, по которым циркулирует теплоноситель. Они располагаются вдоль пола по периметру стен, покрытых металлическими декоративными накладками. В ширину – около 3 см, в высоту 12-20 см в зависимости от мощности. Именно низкие радиаторы.

Так выглядит цокольный обогрев. Никаких других обогревателей

Преимущества, недостатки

Преимущество в том, что большая часть тепла (70-80%) передается тепловым излучением. От тепла, которое поднимается от теплых плинтусов, в первую очередь нагреваются стены. Затем они начинают излучать тепло. Поэтому в помещении наблюдается более равномерная температура, а теплый воздух не скапливается вверху.

Еще один плюс – очень компактные размеры и при этом достаточно высокая теплоотдача: один счетчик выдает 180-280 Вт при средних температурах. Кроме того, они не бросаются в глаза и дают широкий простор для дизайнерских решений.

Минус один – высокая цена.

Область применения

Отлично подходят для индивидуальных систем отопления. В квартирах возможна установка электрических теплых плинтусов. Подключение к централизованному отоплению требует комплексной системы: для оптимальной работы разница между подающим и обратным трубопроводами не должна превышать 5оС, поэтому длина каждого контура должна быть не более 12-14 метров, а для поддержания необходимо установить смесительный узел. нормальная температура.

Что делать, если верхняя часть радиатора холодная

Если верхняя часть теплообменника холоднее нижней, это явный признак воздушной пробки. При правильном монтаже собирается возле крана Маевского. Процесс удаления очень прост.

Это кран Маевского.

Вверху нужно найти вентиляционное отверстие (на рисунке справа). Имеет вращающуюся часть с отверстием, диаметр отверстия не больше толщины иглы. В центре крышки должен быть болт. Алгоритм действий:

• повернуть крышку отверстием вниз;
• заменить чашку;
• отвернуть болт на пол-оборота;
• выпускаем воздух и ждем, пока сольется 100 мл воды;
• закручиваем болт обратно.

Возможно, вам придется повторить процедуру еще раз. Тогда радиатор будет нагреваться равномерно. Эту процедуру необходимо делать каждый год в самом начале отопительного сезона. Важно выпускать воздух, когда отопление уже запущено.

Видео инструкция по установке своими руками, особенности алюминиевых, биметаллических батарей ТНВД, цена, фото

Радиаторы ТНВД входят в любую группу отопительных приборов. К этой категории относится оборудование, высота которого не превышает 45 см. Такие небольшие батареи обычно ищут из эстетических соображений: при панорамном остеклении или невысоких подоконниках. Иногда необходимо обогреть всю холодную стену, в таком случае это один из самых эффективных вариантов. Ведь низкие радиаторы имеют низкую теплоотдачу, а значит, их длина будет значительной, что и нужно для обогрева холодной или «плачущей» стены.

Понятно, что хочется, чтобы все выглядело стильно, но в отоплении нельзя ориентироваться только на эстетику: очень важны и технические данные. Поэтому обращают внимание на металл, из которого они сделаны. Ведь именно его свойства во многом определяют характеристики радиаторов и область их применения.

Алюминий

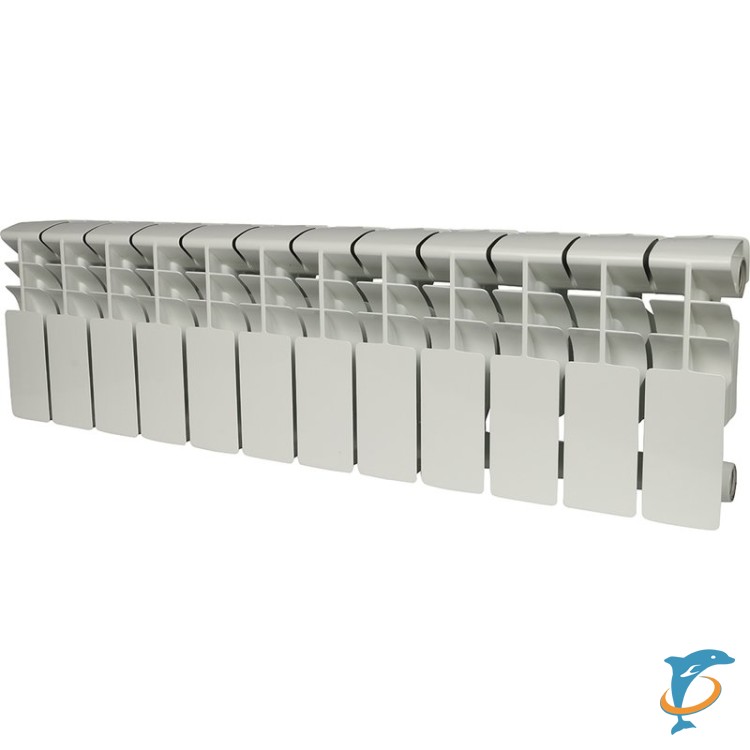

Самые низкие алюминиевые радиаторы имеют высоту 245 мм. В кампании Sira есть такие модели: Alux 80 и Alux 100, Rovall 80 и Rovall 100, Swing. У них хорошая для таких миниатюрных изделий теплоотдача – 89-97 Вт. У Global низкий радиатор – модель Gl-200/80/D. Эта модель литая, с рабочим давлением 16 бар.

Самый нижний радиатор у Global Gl-200/80/D имеет высоту 200 мм

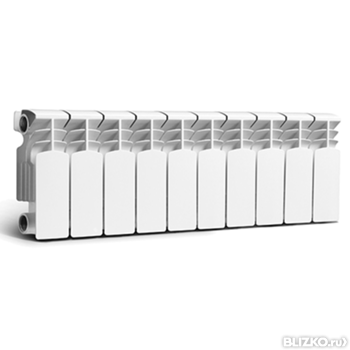

Есть алюминиевые радиаторы с межцентровым расстоянием 200 мм и от Российского производителя – от ]Rifar (Rifar ) [/anchor] – это Rifar Base 200 и Rifar Forza 200. А задняя стенка сплошная. Их можно смело ставить «спиной» к окну и не беспокоиться о внешнем виде с улицы.

Но это самые маленькие радиаторы. Есть большой выбор моделей, высота которых не будет выше 45 см. Такие размеры есть у каждой компании, почти в каждой линейке. Межосевое расстояние 300 мм, 350 мм или 400 мм также подходит для низкой категории.

Достоинства, недостатки

В любой линейке есть разряженные батареи, с межосевым расстоянием 300 или 350 мм

Достоинства алюминиевых радиаторов: легкие, имеют высокую теплоотдачу, небольшую мощность (воды помещается мало), быстро реагировать на изменения температуры.

Наиболее важным недостатком алюминия является реакционная способность и его мягкость. Для нормальной и длительной работы необходим качественный теплоноситель: Рн 7-8, рабочее давление – от 5-6 Бар для экструзионных моделей, до 10-12 для литых. Крайне важно, чтобы теплоноситель содержал небольшое количество кислорода и взвешенных веществ. Кислород способствует окислению и разрушению алюминия, взвеси стачивают металл.

Но у каждого производителя свои требования. Например, китайские алюминиевые радиаторы Radena работают при давлении 16 бар и теплоносителе с Ph 6,5-9.. А экструзионные модели Sira имеют рабочее давление 16 Бар и гарантийный срок 25 лет. Возможно, есть и другие алюминиевые радиаторы, характеристики которых выходят далеко за рамки среднего: слишком много здесь производителей и моделей.

При выборе не забывайте обо всех этих технических тонкостях: только при совпадении условий эксплуатации с рекомендациями производителей отопление будет работать долго и без перебоев.

При монтаже системы стоит помнить, что алюминий нельзя напрямую соединять с медью (или сплавами на основе меди). Это значит, что при разводке медными трубами радиаторы лучше ставить другие. Также не используйте бронзовые или латунные фитинги. Оцинкованные фитинги и фитинги хорошо сочетаются с алюминием.

Область применения

Область применения: в индивидуальном отоплении ограничений практически нет, нужно только обращать внимание на температуру теплоносителя, особенно если в системе есть угольный или дровяной котел. Ставить их в квартиры рискованно. Разве что только очень надежный и проверенный, и только если теплоноситель в системе соответствует требованиям производителя.

О выборе радиаторов для квартиры и дома читайте в статье “Алюминиевые батареи: виды, выбор, подключение”

Оптимальные схемы установки отопительных приборов

Однотрубная система разводки теплоносителя позволяет значительно сократить расходы при установке радиаторов и их подключении, но при такой системе требуется обводная линия.

Клапаны выпуска воздуха устанавливаются в самых высоких точках. Клапан автоматически выпускает воздух, а при попадании воды перекрывается ее давлением.

Наличие запорного клапана, называемого детентором, позволяет создать преграду на пути циркуляции теплоносителя и повысить теплоотдачу. Также запорная арматура необходима при проведении демонтажных работ.

Если производится однотрубная система разводки, то эффективнее ее подключение по диагонали, то есть подвод теплоносителя слева вверху, а отвод справа внизу.

И наоборот. Главное, чтобы подключение не производилось с одной стороны, тогда теплоотдача снижается до 10%.

Нижнее подключение оправдано при установке небольших радиаторов отопления, либо стальных панельных, при подключении обогревателя с одной стороны.

Биметаллические

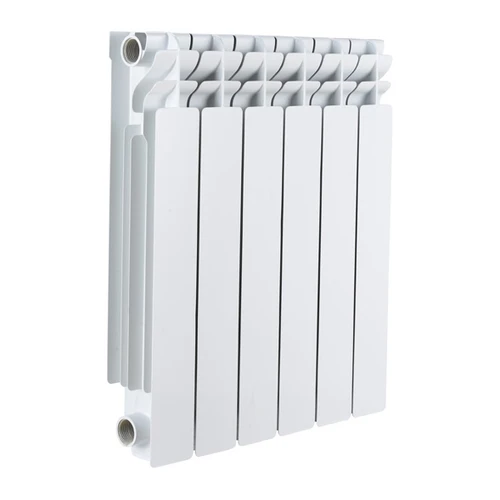

Приборы отопления принято называть биметаллическими радиаторами, у которых коллекторы, по которым течет вода, выполнены из стали (иногда нержавеющей, иногда черной). Затем эта рама сплавляется с алюминиевой «рубашкой» ребер (для увеличения теплопередачи).

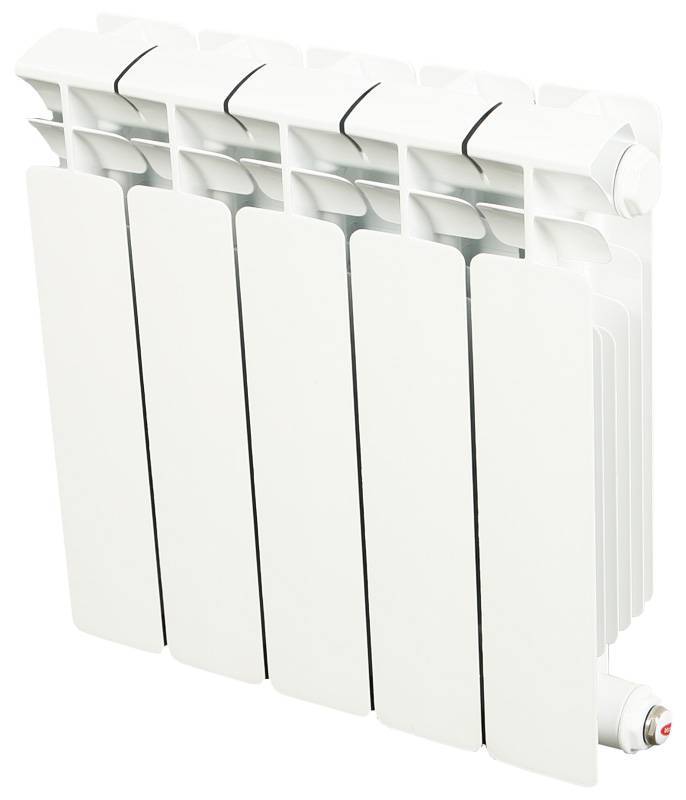

Биметаллические очень маленькие радиаторы не имеют

Такие батареи имеют высокое рабочее давление – до 20-24 бар, могут работать практически с любым теплоносителем (нержавеющие коллекторы работают с любыми), обладают достаточно высокой теплоотдачей. Их недостаток: зачастую маленькое сечение вертикальных каланов, а также высокая цена.

Ситуация здесь практически такая же, как и у алюминиевых: у некоторых производителей очень маленькие радиаторы высотой 245-265 мм (у тех же “Сира” и “Рифара”), и почти все они имеют высоту от от 350 мм до 450 мм.

Достоинства, недостатки

Достоинства – высокое рабочее давление, совместимость с любыми металлами (алюминий не контактирует ни с теплоносителем, ни с подводящими трубопроводами). Работает с теплоносителем в широком диапазоне – Ph 6,5-9в моделях со стальными коллекторами и Ph от 5 до 10-11 в моделях с нержавеющими (Royal Thermo, Calidor, Nova Florida, Radena). Еще одним хорошим качеством является высокая теплоотдача секции, а также малая инерционность (позволяет точно регулировать температуру в помещении с помощью автоматики котла или терморегулятора для радиатора).

Недостатки – высокая цена, что обусловлено высокой сложностью технологии. И еще один недостаток: некоторые фирмы делают вертикальные коллекторы малого диаметра, и они при большом содержании взвешенных частиц в теплоносителе могут забиваться. Поэтому на входе желательно установить фильтры (и их нужно регулярно чистить).

Область применения

Этот тип радиатора был специально разработан для наших условий центрального отопления. Поэтому их нужно устанавливать в многоэтажных квартирах. Они прекрасно будут работать в индивидуальном отоплении, но зачем платить большие деньги за ненужный запас прочности (почти десятикратный)?

Вертикальные батареи

Нестандартный дизайн – нестандартные устройства.

Модели с вертикальной ориентацией встречаются значительно реже, и чаще всего доступны в магазинах только под заказ. Это связано с тем, что такие изделия в основном используются для создания необычных интерьеров.

С технической точки зрения вертикальная ориентация невыгодна, так как нагретый воздух располагается вверху, что снижает скорость теплообмена. Конвекционная активность также снижается, под потолком скапливаются теплые массы.

В интерьере кухни.

Художественная ценность батарей с вертикальной установкой не вызывает сомнений: они часто незаменимы, особенно в помещениях с колоннами, высокими окнами во всю стену, большим количеством проемов и ниш в стенах.

Однако такие интерьеры встречаются только в богатых домах, поэтому цена на вертикальные модели высока, а популярность в массах невысока.

На опорной стойке.

Важно! Вертикально ориентированные обогреватели чаще всего решают чисто художественные задачи и не получили широкого распространения.

Чугун

Давно прошли те времена, когда был только один тип чугунных батарей. “Советский” аккордеон далеко не единственный вариант, есть и модерн, и во дворце, и в стиле модерн. Есть настенные и напольные модели. Настенные – это в основном те же «гармошки» – МС-140 и другие, а также обычные секционные привычного сегодня стиля. Напольные – чаще их называют дизайнерскими радиаторами. И, к сожалению, они стоят очень дорого. Но смотрятся стильно. О видах и типах радиаторов, их производителях и технических характеристиках читайте здесь.

Чугунные радиаторы сегодня тоже в современном стиле.

“Аккордеон” тоже выпускается сегодня и пользуется хорошим спросом. Называется МС-140, МС-110 и МС-90. Есть здесь и низкие модели: с межосевым расстоянием 300 мм, и высотой установки 382-388 мм (у разных производителей высота немного отличается).

Чугунные радиаторы в современном стиле: очень похожи на алюминиевые и биметаллические. В этой группе самые маленькие радиаторы тоже будут чуть меньше 400 мм.

Чугунные радиаторы в стиле ретро часто бывают небольшими

И третья группа чугунных батарей – это дизайн радиаторов. Большинство из них напольные – на ножках. И размеры у них тоже примерно одинаковые: около 40 см (с ножками). Но у некоторых фирм есть очень компактные:

• модель BOLTON 220 с высотой установки 330 мм;
• Высота Hellas 270 от Viadrus всего 340 мм.

Возможно есть и другие низкие чугунные радиаторы: много разных предложений, все отследить невозможно.

Достоинства, недостатки

Несомненными достоинствами являются длительный срок службы, невысокая цена (кроме дизайнерских радиаторов) и возможность работы с любыми теплоносителями. Недостатки – большой вес и хрупкость, сложен в обработке, не ремонтируется, низкое рабочее давление – 9-10 бар.

Также есть свойства, которые в одном случае являются преимуществом, а в другом недостатком:

• Большая инертность. Толстые стены долго прогреваются при разгоне системы. Но они долго остывают. Эта особенность позволяет им сгладить колебания температуры при использовании обычного угольного котла.
• Крупногабаритные секции. Они держат много воды, что опять же приводит к увеличению инерционности системы и использованию более мощного насоса в системах с принудительной циркуляцией. А вот для систем с естественной циркуляцией малое гидравлическое сопротивление широких коллекторов является несомненным плюсом.

Область применения

Все эти свойства определяют область использования чугунных радиаторов, в том числе невысоких: они оптимальны для индивидуальных систем отопления (дома, дачи, коттеджи). Они неплохо стоят в высотных домах небольшой этажности: там, где рабочее давление в системе не превышает 9-10 бар. Других требований к теплоносителю они не предъявляют: им все равно, есть ли в нем кислород, сколько в нем взвешенных веществ и какова его кислотность. При периодической стирке они будут стоять долго.

Как промыть аккумулятор читайте здесь.

Что делать, если низ радиатора холодный

Если низ узкого или высокого радиатора холодный, то в нем есть осадок. Теплоноситель в контуре довольно грязный, особенно в центральных системах. Чтобы удалить мусор из аккумулятора, его необходимо отключить от цепи. Желательно снять его полностью, но почистить радиатор можно и не откручивая американку, для этого:

Бустер — это устройство, которое прокачивает кислоту через теплообменник. Вы можете сделать это самостоятельно. Вам понадобится какой-нибудь резервуар (подойдет обычное ведро) и насос. Реагент заливается в резервуар, насос перекачивает его по трубкам в аккумулятор, а оттуда кислота возвращается обратно в ведро.

Основной составляющей установки электрических котлов отопления является их подключение к электросети.

Отзывы о том, какой электрический котел выбрать для отопления дома, можно найти здесь.

Существуют также методы очистки давлением и импульсом. Напорный – это когда загрязнения удаляются мощной струей воды. Импульсный метод предполагает создание небольших пульсирующих гидроударов. В обоих случаях необходимо дорогостоящее оборудование; нет смысла покупать это ради одной промывки. Можно позвонить в соответствующие службы, они все сделают сами.

Стальной трубчатый

В этой категории самый большой ассортимент низких радиаторов. А младшие здесь:

У любого производителя трубчатых радиаторов вы найдете такие, которые можно отнести к категории низких. В них может быть от двух до шести столбиков труб, соответственно они будут иметь разную глубину – от 50 мм до 250 мм. Каждую из моделей можно установить на пол или повесить на стену (уточняйте при заказе).

Преимущества и недостатки

Трубчатые радиаторы могут быть нелинейными

К достоинствам можно отнести большой выбор моделей, с разной шириной и глубиной, легкость очистки, привлекательный внешний вид, большое количество декоративных возможностей. Большое сечение труб создает небольшое гидравлическое сопротивление, к тому же такие радиаторы редко засоряются.

Недостатки стали обусловлены: склонность к коррозии, высокие требования к теплоносителю, низкое рабочее давление, малый срок службы – от 5 до 10 лет. Исключение — Zehnder Charleston Pro

, который обработан изнутри двумя составами. Они настолько хорошо противостоят коррозии, что этот вариант может стоять на Ph 5-11. Гарантийный срок составляет 25 лет.

Область применения

В основном трубчатые радиаторы предназначены для индивидуального отопления. При этом они могут работать как в системах с принудительной, так и с естественной гравитацией. Единственное требование – система должна быть закрытого типа.

Выбор размеров

Размеры устанавливаемых батарей выбираются в зависимости от вырабатываемой ими тепловой мощности. Ведь если тонкие радиаторы отопления, как обычно, размещают под окнами, то должны быть выдержаны следующие размеры.

• расстояние от верха до подоконника не должно быть менее 100 мм;
• расстояние от нижнего ребра до поверхности пола не менее 60 мм.

Эти размеры регулируют допустимую высоту изделия.

Предпочтительно выбирать такую ​​ширину радиатора, чтобы они перекрывали ширину окна на 50-75%.

Узкие радиаторы отопления, обычно устанавливаемые в нише под окном, могут не образовывать тепловую завесу – они не смогут отсекать потоки холодного воздуха, падающие по бокам прибора.

Подсчет количества секций

Знание высоты радиатора и его тепловой мощности позволяет правильно подобрать конкретную модель или количество секций, если это секционный обогреватель.

Если нагревательного прибора, точно соответствующего требуемым параметрам, нет в наличии, то выбирается прибор большей мощности – недооценивать мощность нельзя!

Когда высота подоконника не позволяет использовать прибор обычных размеров, то выбирают низкие радиаторы отопления. Более длинный и нижний обогреватель распределяет тепло более равномерно, а создаваемая им тепловая завеса плотнее.

Высокие радиаторы устанавливаются в помещениях, в которых не могут разместиться обычные отопительные приборы, а необходимо нагреть большой объем воздуха. Обычно это спортивные, производственные помещения, строения с узкими стенами и высокими потолками.

Учитывая сложные особенности работы, высокие радиаторы выпускаются нескольких типоразмеров.

• тип R – боковое подключение;
• тип РД – нижнее подключение.

Высокие батареи имеют очень высокую теплоотдачу и высокие параметры конвекции. Высота радиатора: 760, 940 и 1120 мм, ширина варьируется от самого узкого 400 мм до самого широкого 1400 мм. Стандарт глубины составляет 90 мм.

Стальные панельные

Стальные панельные радиаторы невысокие: в основном изготавливаются из 300 мм в высоту (здесь это высота радиатора, а не межосевое расстояние). Они есть у любого производителя: и у российского Prado, и у европейских Purmo и Kermi.

Есть и более низкие, но они редки. Итак] Purmo[/anchor] имеет модели Ventil Compact, Purmo Planora и Ramo Compact. Их высота начинается от 200 мм (межосевое расстояние 150 мм). Другого такого маленького мы не нашли.

Стальные панельные радиаторы очень низкие

Преимущества и недостатки

К преимуществам стальных радиаторов относятся их компактные размеры и самая низкая цена одного киловатта мощности. Кроме того, сталь – некапризный металл, не конфликтующий с другими компонентами системы.

Основной недостаток – склонность к коррозии, а значит и требовательность к теплоносителю: Ph 7-8 и отсутствие кислорода (замкнутые системы). Стенки панелей имеют толщину 1,25 мм или 1,4 мм. При некачественной охлаждающей жидкости они могут выедать за несколько сезонов. Есть еще один недостаток, который обусловлен конструкцией: малая ширина каналов, по которым циркулирует теплоноситель. При большом количестве загрязнений в охлаждающей жидкости они быстро засоряются. А промыть такой радиатор – проблема. Еще одним недостатком является сложность очистки при наличии пластин с конвективными ребрами.

Подробнее о стальных радиаторах читайте здесь.

Область применения

Обычно панельные радиаторы находятся в индивидуальных системах закрытого типа (с закрытым расширительным бачком). Циркуляция теплоносителя должна быть принудительной: у этих обогревателей высокое гидравлическое сопротивление.

Не рекомендуется устанавливать в многоэтажных квартирах, давление редко это позволяет (рабочее 10 бар). Только в системах, имеющих собственную водоподготовку (независимый тип подключения) с обязательной ступенью деаэрации (удаления воздуха).

Панельные батареи из стали

Низкий панельный радиатор.

Радиатор отопления этого типа диаметром 200 мм встречается довольно редко. Только модели «Рамо Компакт», «Планора» и «Вентил Компакт» имеют широкий ассортимент таких аккумуляторов. Характеристики последней модели представлены в таблице.

Advantages and disadvantages

Pros:

• компактность ;
• низкая стоимость за киловатт мощности ;
• сталь не конфликтует с другими элементами системы .

Минусов:

• подверженность коррозии;
• требовательность к теплоносителю: его Ph должен быть 7-8 единиц, в нем не должно быть кислорода.

Радиаторы медно-алюминиевые

Этот тип радиаторов и конвекторов при небольших габаритах обладает высокой теплоотдачей. Обычно это медная трубка, на которой закреплены алюминиевые пластины. Это устройство спрятано в окрашенном стальном корпусе (иногда встречается из нержавеющей стали). Большинство производителей на рынке выпускают низкие медно-алюминиевые радиаторы:

• “Термия” – высота от 200 мм, подключение снизу и сбоку.
• Регул-система – все модели высотой 215 мм;
• «ИзоТерм» – от 215 мм;
• Mars – секционного типа высотой 385 мм.

О производителях и моделях медно-алюминиевых и медных радиаторов читайте здесь.

На фото медно-алюминиевые радиаторы Regulus-system

Преимущества, недостатки

Преимуществом данного типа низких радиаторов является достаточно большая теплоотдача при небольшом размере (радиатор 200мм * 400мм выдает 240Вт). Второе хорошее свойство заключается в том, что медь не требует закрытой системы, а Ph должен быть в пределах 7-9.. Довольно высокое рабочее давление – 16 бар.

Но, несмотря на такие характеристики, не рекомендуется устанавливать в системах с централизованным отоплением: если сама медь мало реагирует на качество теплоносителя, то она разъедает припой и появляются протечки в местах пайки. И, кроме того, медь несовместима с некоторыми металлами, а также плохо реагирует на большое содержание абразивных частиц, которые ее просто стирают (медь мягкая и постепенно стачивается, и это один из ее основных недостатков). Еще одним недостатком является высокая цена, а также скрипы и шорохи, возникающие при охлаждении и нагреве радиаторов (но это только у отечественных моделей, европейские производители научились с этим бороться, наши пока нет).

Внутри медно-алюминиевых радиаторов имеется такая или подобная конструкция.

Область применения

И опять же, эти радиаторы хорошо подходят для индивидуальных систем (с принудительной циркуляцией). А вот разводка желательна из медных, полимерных или металлополимерных труб. В квартирах низкие медно-алюминиевые радиаторы будут нормально работать при условии соблюдения требований к теплоносителю и рабочему давлению. Также необходимо установить входной фильтр.

Куда поставить высокий радиатор

Высокие и узкие радиаторы устанавливаются по-разному. Обычные (узкие) батареи всегда под окном. Там они создают тепловую завесу. Высокие теплообменники ставятся в любом удобном для вас месте, где его будет видно. Ведь это не только обогреватель, но и элемент декора, изюминка интерьера.

Тем не менее, существуют некоторые правила размещения ограждающих конструкций:

• до пола не менее 10 см;
• до стены не менее 3 см;
• минимальный наклон в сторону вентиляционного отверстия.

Аккумулятор не должен быть строго по горизонтали. Чтобы скопившийся в нем воздух можно было выпустить через кран Маевского, нужно сделать небольшой уклон. Достаточно, чтобы воздухоотводчик был на 5 мм выше противоположного торца радиатора.

Старайтесь не устанавливать радиатор в нишу и не накрывать его экраном аккумулятора. Все это приводит к нарушению конвекции воздуха, что в свою очередь снижает эффективность теплообмена. Есть дома с центральным отоплением, где кочегар такой сильный, что дышать просто нечем. Если открыть окно, сквозняк тянет по ногам. Для снижения степени нагрева при отсутствии регулирующей арматуры можно просто повесить на батарею одеяло.

Плинтус отопительный

Этот тип отопительных приборов появился в нашей стране не так давно. Это очень похожие на медно-алюминиевые радиаторы устройства: та же медная трубка, на которую надеты медные или алюминиевые конвективные пластины. Просто у них другой способ подключения, компоновка и другие габариты. ТЭНы могут быть вставлены в нагревательные модули (трубки с пластинами) или собраны в замкнутые контуры, по которым циркулирует теплоноситель. Они располагаются вдоль пола по периметру стен, покрытых металлическими декоративными накладками. В ширину – около 3 см, в высоту 12-20 см в зависимости от мощности. Именно низкие радиаторы.

Так выглядит цокольный обогрев. Никаких других обогревателей

Преимущества, недостатки

Преимущество в том, что большая часть тепла (70-80%) передается тепловым излучением. От тепла, которое поднимается от теплых плинтусов, в первую очередь нагреваются стены. Затем они начинают излучать тепло. Поэтому в помещении наблюдается более равномерная температура, а теплый воздух не скапливается вверху.

Еще один плюс – очень компактные размеры и при этом достаточно высокая теплоотдача: один счетчик выдает 180-280 Вт при средних температурах. Кроме того, они не бросаются в глаза и дают широкий простор для дизайнерских решений.

Минус один – высокая цена.

Область применения

Отлично подходят для индивидуальных систем отопления. В квартирах возможна установка электрических теплых плинтусов. Подключение к централизованному отоплению требует комплексной системы: для оптимальной работы разница между подающим и обратным трубопроводами не должна превышать 5оС, поэтому длина каждого контура должна быть не более 12-14 метров, а для поддержания необходимо установить смесительный узел. нормальная температура.

Низкие радиаторы отопления

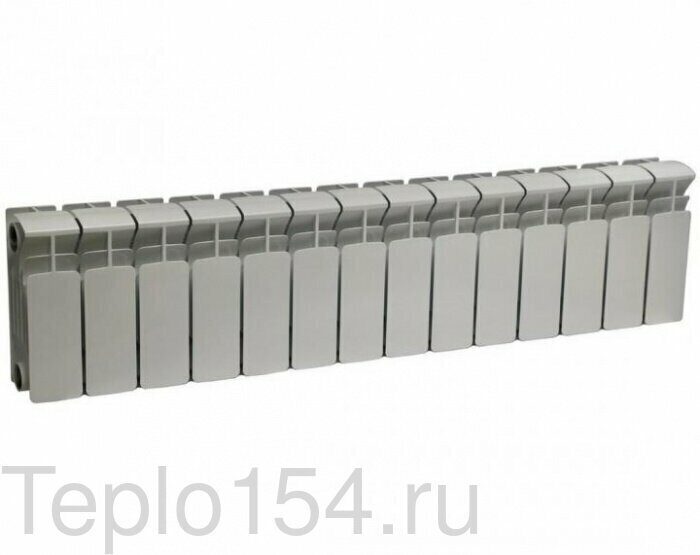

Диапазон типоразмеров алюминиевых батарей

Низкие исполнения отопительных конструкций изготавливаются из различных материалов: стали, алюминия, чугуна и других сплавов. На это необходимо обратить внимание при выборе модели.

Конструкции алюминиевые

Отличаются относительно небольшим весом, поэтому не требуют специальной подготовки перед монтажом и привлечения бригады строителей. Модели имеют небольшие размеры, но обладают высокой степенью теплоотдачи.

Сталь

Чаще всего изготавливаются в виде трубчатых нагревательных элементов. Подходит для обустройства отопления в небольших стенах. Примерный размер перегородки для низких трубчатых батарей составляет около 180 мм.

Биметаллические варианты

Этот тип подходит для организации отопления в помещениях с панорамными окнами. Биметаллическая конструкция отличается высокой эффективностью. Отличный контакт с другими материалами. Эта возможность необходима при соединении нагревателя с другими элементами системы отопления.

Чугунные варианты чаще всего устанавливаются в помещениях, где имеется минимальное утепление стен. Такие конструкции обладают хорошей теплоотдачей, при этом достаточно тяжелые и не подходят для установки в новостройках.

Мощность одной секции биметаллического радиатора: расчет, правила выбора

Содержание статьи:

• Теплопередача и ее использование
• Размеры и вместимость секций
• Количество секций биметаллического радиатора
• Виды расчета мощности для одной секции
• Условия эксплуатации биметаллического радиатора
• Увеличение теплопередачи без затрат

Для организации отопления в частном доме можно использовать системы, отличающиеся типом теплообменников. Наиболее популярны биметаллические радиаторы, сочетающие в себе свойства нескольких видов. При выборе радиаторов нужно изучить их технические характеристики, чтобы правильно рассчитать мощность и количество секций, необходимых для обогрева помещения.

Теплопередача и ее использование

В биметаллических радиаторах теплоотдача 1 секции составляет 200 Вт или 850 калорий в пересчете на энергию

При изучении характеристик радиатора важно обратить внимание на теплоотдачу. В это понятие входит количество тепла, которое выделяется радиатором за определенный промежуток времени. Тепловой поток или мощность устройства измеряется в ваттах. Для биметаллических радиаторов этот показатель равен 200 Вт.

В технической документации теплоотдачу часто указывают в калориях за один час, которые по формуле можно перевести в ватты. 1 ватт равен 8590,8 калорий в час.

В результате работы батареи происходят три процесса. За счет этого выделяется тепло. Обогрев помещения осуществляется за счет:

• теплопередачи;
• конвекция;
• излучение.

Для работы любой модели отопительных приборов характерно использование всех процессов. Разница только в пропорциях.

Размеры и мощность секций

Радиаторы можно купить в готовом виде или собрать самостоятельно из отдельных секций

Популярность биметаллических радиаторов обусловлена ​​их компактностью. Благодаря стальным вставкам они выглядят аккуратнее чугунных. Чем меньше одна секция по размеру, тем меньше тепла потребуется для обогрева. Следовательно, использование данного типа аккумуляторов с точки зрения энергопотребления будет более экономичным. Но у очень узких труб есть минус. Они быстро забиваются мусором, перемещающимся по тепловым сетям. Лучше выбирать модели биметаллических радиаторов с тонкими стенками, как водопроводные трубы.

На параметры емкости аккумулятора влияет расстояние между осями. Теплоотдача зависит от мощности самого радиатора. Например, этот параметр для аккумулятора с межосевым расстоянием 20 см составляет от 0,1 до 0,16 литра.

Главной особенностью биметаллических радиаторов является малое количество теплоносителя. Но при этом теплового потока будет достаточно для максимально эффективного обогрева помещений. Например, прибор из десяти секций по 35 см может обогреть помещение площадью 14 квадратных метров, но при этом вмещает всего 1,6 литра.

Биметаллические батареи можно собрать самостоятельно в одну секцию или приобрести готовый радиатор нужного размера.

Количество секций биметаллического радиатора

Со временем ухудшается теплоотдача из-за засорения труб и радиаторов внутри

Сколько киловатт в одной секции алюминиевого радиатора или биметаллической батареи указано в техническом паспорте оборудование. Все расчеты должны производиться на основе этих данных. Если в документах нет информации о характеристиках, ее можно найти на официальном сайте производителя. Иногда используется среднее значение. Расчеты производятся отдельно для каждого помещения.

Для правильного расчета количества секций радиаторов из биметалла необходимо учитывать несколько факторов. Важно, сколько кВт в 1 секции биметаллического радиатора. Если планируется замена чугунных батарей на биметаллические радиаторы, нужно учитывать, что у биметалла более высокий уровень теплоотдачи, чем у чугуна. Поэтому размеры можно оставить как были. Но важно учитывать, что со временем качество отопления будет ухудшаться из-за засорения труб. Отложения будут образовываться из-за взаимодействия воды с металлом.

Рекомендуется заменить на такое же количество секций или взять запас в одну-две секции во избежание потери теплопередачи из-за засорения труб. Если радиаторы приобретаются для новой комнаты, необходимо делать расчет для каждой комнаты.

Виды расчета мощности одной секции

Средние значения мощности 1 секции радиаторов

Существует два метода расчета, благодаря которым можно определить мощность одной секции биметаллического радиатора.

Стандартный способ

Санитарные нормы определяют минимальный показатель теплоотдачи батарей для каждого региона отдельно. Для средней полосы России на квадратный метр должно приходиться не менее 100 Вт. Расчет по стандартной схеме следующий:

• берется площадь помещения, в которое производится установка;
• полученную цифру умножить на 100 Вт;
• результат необходимо разделить на теплоотдачу одной секции, эти данные можно найти в техническом паспорте отопительного оборудования.

Этот метод имеет свои недостатки. Его рекомендуется использовать только для помещений, в которых высота потолков не более трех метров. При расчете не учитываются материал стен, оконных конструкций и степень утепления.

Объемный метод

Формула расчета мощности радиатора для определенной площади помещения

Объемный метод позволяет получить точный расчет, что дает возможность более рационально подобрать нужное количество секций . Расчет мощности производится в кубических метрах. По нормам СНиП принято значение 41 Вт. Расчет производится следующим образом:

• вычисляется площадь помещения;
• полученный показатель умножается на высоту помещения, таким образом получается объем;
• определяется необходимая мощность для помещения – норма СНиП умножается на полученный объем;
• для расчета точного количества секций общая мощность делится на параметр для одной секции.

Результат будет отличаться от расчета стандартным способом. Объемный метод считается наиболее точным.

Условия эксплуатации биметаллического радиатора

Каждые 2-3 года рекомендуется промывка системы отопления

Для более эффективной работы биметаллических батарей рекомендуется:

• Перед установкой радиаторов заклеить стену светоотражающей пленкой. За счет этого удастся снизить теплопотери.
• Выключите радиаторы в правильной последовательности. Сначала должна быть отключена подающая линия, затем обратная. После этого вода сливается через запорный вентиль.
• Включить систему отопления, начиная с обратки, затем стравить воздух и запустить подающую часть.
• Установите фильтры так, чтобы грязь не попала в радиатор.
• Перед началом отопительного сезона очистите поверхность батарей теплой водой с моющими средствами. Не используйте кислоты и щелочи, а также средства с абразивными частицами.

Радиатор всегда должен быть заполнен охлаждающей жидкостью. Батарейки могут быть без него не более двух недель в году. Каждые два года секции следует промывать внутри под высоким давлением.

Увеличение теплоотдачи без затрат

Таблица расчета мощности по типам радиаторов

Для каждого параметра системы отопления используется свой показатель теплоотдачи. Значение прописывается в техническом паспорте. Одним из важных показателей, который необходимо учитывать при выполнении расчетов, является тепловое давление в системе.

Чаще всего параметр теплоотдачи для одной секции дается при тепловом напоре 60 градусов. Этот показатель соответствует температурному режиму воды в системе на уровне 90 градусов. Эти параметры характерны для старых домов. В современном строительстве используются новые технологии, не требующие высокого напора тепла. Это значение для системы отопления составит от 40 до 50 градусов.

Так как значения давления, прописанные в техпаспорте и выданные по факту, отличаются друг от друга, необходимо произвести перерасчет мощности секций. Чаще всего показатель оказывается ниже заявленного при пересчете. Показатель теплоотдачи умножается на фактическое значение теплового напора, затем полученная цифра делится на параметр, прописанный в документе.

Мощность секции биметаллического радиатора – важный показатель, который необходимо определить перед монтажом системы отопления. От правильности произведенных расчетов зависит эффективность обогрева помещения.

Радиаторы отопления биметаллические: виды, размеры. Биметаллические радиаторы

Правильно подобранные размеры алюминиевых радиаторов влияют на эффективность отопления, на необходимость проведения изменений труб, по которым течет теплоноситель.

Какие должны быть размеры

Для максимального обогрева размеры должны быть такими:

1. Длина должна быть больше 70-75% ширины оконного проема.
2. Высота должна быть такой, чтобы между полом и батареей было 8-12 см, и в то же время между подоконником и ней было 6-12 см.

При длине менее 70% ширины оконного проема батарея не сможет создать тепловую завесу, способную блокировать движение холодного воздуха, поступающего через окно. В комнате появятся холодная и теплая зоны. Окна будут постоянно покрыты паром.

Если окно имеет ширину 2 м, то длина батареи должна быть не менее 1,4 м.

Основные размеры

Под размерами понимают:

1. Внутреннее расстояние.
2. Высота.
3. Глубина.
4. Ширина секции.

Межсценовое расстояние (его еще называют международным или межцентровым) не следует путать с высотой батареи отопления. Первый показатель указывает, сколько сантиметров находится между верхним и нижним коллекторами (отверстиями). Высота – это расстояние между самой низкой и самой высокой точкой сечения.

Алюминиевые радиаторы отопления имеют такие размеры:

1. Межосевое расстояние составляет от 150 до 2000 мм . Очень высокие батареи встречаются редко. Радиаторы с межоперационным расстоянием 500 мм пользуются наибольшей популярностью, поскольку активная система труб тепловой сети создавалась под чугунные батареи, имеющие такое же межцентровое расстояние. Этот показатель очень важен, и поэтому производители указывают его в наименовании аккумулятора (РАП-500, РОКОКО 790, МАГИКА 400 и др. ).
2. Высота находится в диапазоне 245-2000 мм . По этому критерию аккумулятор можно разделить на низкий, средний и высокий.
3. Глубина секции составляет от 52 до 180 мм .
4. Ширина секции 40-80 мм .

См. также: Расчет количества секций алюминиевых радиаторов отопления

Низкие алюминиевые радиаторы

Такие устройства для обогрева помещения имеют высоту от 200 до 450-500 мм. Самые низкие представители имеют аварийное расстояние, равное 150 мм. Наименьшая ширина сечения 40 мм. Глубина существенно отличается от вариантов со средней и большой высотой. Иногда она может достигать 0,18 см. Это сделано для компенсации недостатка тепловой мощности из-за малой высоты.

Немногие производители выпускают радиаторы с многоэлементным расстоянием 150-250 мм. Основные из них Сира, Глобал, Рифар. Самые маленькие изделия сначала имеют высоту 245 мм. Межстрочное расстояние 200 мм. Глубина зависит от модели. ALUX имеет глубину 8 см, а Rovall 10 см. Самые маленькие конвекторы двух других производителей имеют практически одинаковые габариты.

Если рассматривать радиаторы отопления с межосевым расстоянием 300 мм и более, то их выпускают практически все фирмы.

Стандартные или средние батареи

Их характеристики:

1. Высота – 0,57-0,585 см.
2. Наиболее распространенная ширина 80 мм.
3. Глубина 52-100 мм. Стандартные размеры в этом плане составляют 80-100 мм.
4. Межцентронное расстояние 500 мм.

Алюминиевые батареи средней высоты стандартизированы среди всех типов батарей. Сравнивать колебания высоты и глубины чугунных отопительных приборов, многое другое. Меняется только глубина в пределах 90-140 мм .

Среди всех разновидностей радиаторов самыми качественными и надежными можно назвать биметаллические радиаторы отопления. Изготавливаются они из биметалла, то есть не из одного металла (алюминия или стали), а из комбинации этих металлов. Биметаллические радиаторы очень популярны, а продажи превышают аналоги. Все потому, что у них отличные технические характеристики, а это главное, на что обращают внимание при покупке.

Рассмотрим особенности биметаллических радиаторов отопления, узнаем их технические характеристики и свойства, а также плюсы и минусы. Если вы не знакомы с этими продуктами, то благодаря статье можете провести о них презентацию и выбрать для себя подходящий вариант.

Особенности и виды радиаторов отопления

Биметаллические радиаторы отопления внешне напоминают обычный алюминий. Их прекрасный внешний вид дополняется плюсами как стальными, так и алюминиевыми. Ведь конструкция радиаторов довольно проста. Они состоят из стальных труб, по которым происходит теплоноситель, а также из алюминиевых панелей. Это позволяет эффективно обогревать помещение. Сталь довольно быстро нагревается потоками горячей воды, передавая свое тепло алюминию, а он, в свою очередь, нагревает воздух в помещении.

Алюминиевый кожух выполняет две функции: скрывает систему труб и делает биметаллический радиатор, а также лучше распределяет тепло. И в отличие от стальных или чугунных батарей, биметаллические значительно легче, поэтому и монтаж намного проще.

Внимание! Если вы хотите узнать рабочее давление и температуру, то это можно сделать в паспорте биметаллического радиатора. Модели могут отличаться друг от друга, в зависимости от производителей и характеристик.

На прилавках магазинов можно встретить биметаллические радиаторы двух видов:

1. Биметаллические – батареи, имеющие стальной сердечник из труб, который окружен алюминиевой оболочкой. Их преимущество в том, что они очень прочные и исключают протечки. Такие модели выпускают компании из Италии (Global Style, Royal Thermo Biliner). Даже отечественные компании из России также производят этот продукт. Один из представителей: Сантехпром БМ.
2. Semichetallic – Считаются “полукровками”, так как у этих радиаторов только стальные трубы, увеличивающие вертикальные каналы. В этом случае алюминий будет контактировать с водой. Такие радиаторы отопления будут эффективнее отдавать тепло, примерно на 10%. И к тому же их стоимость на 20% дешевле. На рынке можно найти российского производителя Rifar, китайского Gordi, итальянского Sira.

Радиатор отопления каждого вида имеет свой параметр, поэтому специалисты не могут прийти к единому решению, какой из них лучше. Каждый в чем-то хорош. Важно учитывать, какой тип отопления используется – централизованный или индивидуальный. Например, технические характеристики биметаллических радиаторов делают изделия устойчивыми к химии и некачественному централизованному теплоносителю. Если говорить о высоком давлении в системе, то лучше себя показывает алюминий, однако он требует качественного теплоносителя. Ясно одно: если система отопления состоит из старых труб, которым уже более 40 лет, в основном используют прочные биметаллические батареи.

Цельный или секционный

Существует еще одно отличие биметаллических радиаторов, касающееся их конструктивных особенностей. В основном изделия выпускаются с определенным количеством секций. Чем их больше, тем больше будет тепла. Они могут быть разборными, то есть при необходимости радиатор можно уменьшить или увеличить. Изготовление производится полностью каждой секции, после чего они соединяются ниппелями. Количество секций пара.

Но есть и второй тип радиаторных батарей – сплошные. Их сердцевина делается определенного размера, и в дальнейшем изменить ее невозможно. После этого стальные трубы линяют фигурной оболочкой из алюминия, покрытого эмалью. Подобный радиатор не лопнет даже в случае скачка давления до 100 атмосфер.

Обзор технических характеристик

Теперь подробно рассмотрим биметаллические радиаторы и их свойства. Это необходимо учитывать в первую очередь перед покупкой того или иного образа. Чем же отличаются эти продукты и почему их называют одними из лучших? Давай выясним.

Революция тепла

Возможно, именно для этого и покупаются радиаторы для обогрева помещения. Поэтому в первую очередь на эти характеристики нужно обращать особое внимание. Тепло, которое отдает радиатор, охлаждающая жидкость которого имеет температуру 70 градусов, измеряется в ваттах. Биметаллические батареи имеют отличные показатели теплоотдачи, так как средний показатель находится в пределах 170-190 Вт.

Сам процесс теплоотдачи достаточно прост: он заключается в нагреве воздуха, а за счет особой конструкции батареи имеется условность.

Рабочее давление

Зависит от параметров и производителя. Тем не менее в среднем батарея выдерживает давление 16-35 атмосфер. Этого вполне достаточно, ведь централизованная система способна выдать не более 14 атмосфер, а автономная – около 10. А для того, чтобы при скачках давления радиатор не лопнул, параметр сделан с запасом.

Расстояние между осями

Размеры биметаллических радиаторов отопления могут быть самыми разными. А вот что касается межкадрового расстояния, то здесь стандартные значения:

• 200 мм;
• 300 мм;
• 350 мм;
• 500 мм;
• 800 мм;

Что это за расстояние? Это зазор от верхнего коллектора до нижнего. Можно сказать, что это высота биметаллического радиатора. Благодаря этим разным размерам можно подобрать изделие для любого интерьера и для разных нужд.

Максимальная температура охлаждающей жидкости

Понятно, что температура охлаждающей жидкости внутри редко доходит до 100 градусов Цельсия. Однако практически все изделия способны выдержать показатель в 90 градусов. Все в порядке. И если вы видели, что производитель заявляет до 100 градусов, то можно понять, что это слегка плавится, так как больше 90 градусов как таковые радиаторы не выдерживаются.

Срок службы и надежность

Если принять во внимание технические характеристики, характеристики и производителя, то можно быть уверенным, что аккумулятор можно использовать 20 лет без обслуживания. Но это не предел. При правильной эксплуатации они способны прослужить очень долго.

Простой монтаж

Как правило, биметаллические радиаторы отопления можно устанавливать самостоятельно. Тем не менее от габаритов, веса и наличия инструкции зависит простота и удобство. Радует, что секции батареи идентичны, а значит, их можно устанавливать как слева от нагревательной трубки, так и справа. Нужно только подключить трубу к радиатору с правой стороны, а с противоположной подключить заглушки и кран Маевского для управления.

Внимание! Кран Маевского очень полезная штука. Благодаря ему аккумулятор можно вообще отключить, либо в случае подрезки, позволяет удалить воздух из системы.

Кроме того, есть изделия с насадками внизу. Все комплектующие, патрубки и кронштейны должны идти в комплекте с радиатором.

Преимущества и недостатки биметаллических радиаторов

В завершение предлагаем вам ознакомиться с положительными и отрицательными моментами использования радиаторов. Начнем с преимуществ:

1. Обладают высокой прочностью.
2. Наличие индикаторов высокого давления в системе.
3. Радиаторы отопления способны служить долго.
4. Эффективно справляется с теплопередачей.
5. Устойчив к механическим повреждениям.
6. Отлично смотрятся и не выпадают из салона.
7. Большой ассортимент товаров, что позволяет подобрать оптимальный вариант.
8. Одни из лучших среди аналогов.

Что касается недостатков, то их тоже есть:

• главное – дороговизна. Но, учитывая технические характеристики и качество продукции, цена вполне оправдана;
• сердечник из стальных труб под воздействием хладагента и воздуха может заржаветь. Такое бывает при ремонте или аварии в системе. В этом случае приходится сливать воду, а воздух начинает воздействовать на трубы. А ржаветь они могут от антифриза, который используется в частных домах. В этом случае лучше выбирать цельнолитые батареи или чистый алюминий;
• последний минус это маленький проход сопла.

Это радиаторы отопления биметаллические. Можно с уверенностью сказать, что пока им просто нет равных по характеристикам, работе, внешнему виду и параметрам на рынке. Многие пользователи, купившие товары, вполне довольны своей покупкой.

При выборе радиатора Для дома люди чаще всего обращают внимание на марку или страну производства, на материал, из которого он изготовлен.

Также необходимо знать технические характеристики , такие как тепловая мощность, объем воды в сечении и вес, при этом не менее важен размер радиатора.

Зависит от того, будет ли помещение хорошо отапливаться И насколько эффективной будет его служба.

Размер радиатора зависит от От трех характеристик:

• расстояние между осями;
• ширина сечения;
• глубинная секция.

В зависимости от производителя эти характеристики могут различаться . Расстояние между осями может достигать 800 миллиметров, но чаще всего это 350 или 500 миллиметров.

Ограничений по длине обогревателя практически нет, и от этого показателя во многом зависит мощность аккумулятора. Для увеличения мощности Если это действительно необходимо, вы всегда можете приобрести дополнительные нагревательные секции.

Производители предлагают алюминиевые радиаторы разных размеров Например, у моделей Global аварийное расстояние от 350 до 800 мм, длина одной секции 80 мм, глубина от 80 до 180 мм.

Алюминиевый радиатор СВ – 500/12 фирмы Оазис, один из самых раскрученных китайских фирм на российском рынке, имеет следующие габариты: 580 х 80 х 80. Эта модель с 12 секциями способна опустить помещение до 24 м. 2.

Модели алюминиевых радиаторов российской фирмы Apriori. Имеют одинаковое межкадровое расстояние – 500 мм, ширина и глубина отличаются 70-80 мм и 70-9 мм.6 мм соответственно.

Радиаторы ELSOTHERM Напротив, они имеют одинаковую для всех алюминиевых моделей ширину 80 мм. Их межосевое расстояние составляет 200, 350 и 500 мм, что видно из названия (например, ELSOTHERM 200 — алюминиевый радиатор с миллиметровым расстоянием между осями 200 мм).

Итальянские алюминиевые батареи Имеют одинаковую глубину (80 мм) и ширину (97 мм). Их отличает расстояние между осями, определяющее высоту батареи. Эта компания выпускает 2 вида радиаторов высотой 425 мм и 565 мм.

Внимание! Расстояние между осями определяет высоту обогревателя, а также его вес. Важно помнить, что чем жестче секции радиаторов, тем сложнее их монтировать.

Расчет количества секций радиатора

Количество секций Необходимо для того или иного помещения зависит от его площади и размера секций радиатора. Если их недостаточно – батарея не прогреет помещение в зимние морозы.

Подсчет Подходит для помещений с низкими потолками до 2,6 м. Для того, чтобы рассчитать количество энергии на всю комнату, вам необходимо:

где S – площадь отапливаемого помещения, q – тепловая мощность 1-й секции и N – необходимое количество секций.

Результат деления округляется до увеличения , Для таких помещений, как кухня, возможно округление в меньшую сторону.

Расчет количества секций для помещений При высоком потолке создается его объем. По рекомендации СНиП для обогрева 1 м 3 жилых помещений требуется 41 Вт (34 Вт на м 2 для квартир с современным стеклопакетом и наружным утеплением) тепловой мощности:

где V – объем отапливаемого помещения, q – тепловая мощность 1-й секции, N – желаемое количество секций.

Округление Выполняется по тому же принципу, что описан выше – в меньшую сторону для кухни и в большую для остальных комнат. С примерами расчета количества секций радиаторов можно ознакомиться в статье «.

В первую очередь при выборе радиатора стоит измерить расстояние от пола до подоконника, если батарея будет располагаться под окном. Это необходимо для того, чтобы рассчитать оптимальную высоту батареи. Согласно нормативным документам Расстояние от пола до радиатора должно быть не менее 10-15 см, а от его вершины до подоконника столько же. Это важно для того, чтобы нагретый воздух беспрепятственно поступал в помещение.

Итак, выбирая алюминиевый радиатор отопления обязательно нужно обратите внимание На размер секций, так как от него зависит сможет ли радиатор нагреть воздух в помещении даже в мороз.

Даже если изначально расчеты производились неправильно, можно исправить ситуацию . К счастью, всегда есть возможность добавить одну или несколько секций с помощью ключа для радиатора. Их можно приобрести, но если найти подходящие невозможно – это можно сделать самостоятельно.

Все равно гораздо проще Изначально правильно рассчитать количество секций, и в этом случае ничего не надо исправлять или переделывать.

Расчет алюминиевых радиаторов по площади смотрите в видео ниже:

Из алюминия сегодня делают много полезных вещей. Вот и в наши дома уже прибыли радиаторы из сплава этого металла – красивые, легкие, быстро нагревающиеся. Однако при выборе данных отопительных приборов необходимо знать и грамотно подбирать размеры алюминиевых радиаторов отопления. Давайте разберемся, какие бывают размеры и как их правильно подобрать.

Что нужно знать о размерах радиаторов и на что они влияют

Первый важный размер — это расстояние между осями. Чаще всего в продаже встречаются алюминиевые радиаторы, имеющие расстояние между верхним и нижним коллектором 35 или 50 см.

Есть модели, у которых этот показатель составляет 80, 70, 60, 40 и 20 см.

По длине алюминиевые радиаторы имеют практически неограниченные размеры. Чем длиннее радиатор, тем выше его мощность. Для достижения нужного уровня мощности берут определенное количество секций. Общая длина радиатора зависит от требуемой мощности, размера сечения алюминиевых радиаторов отопления и их мощности.

Для стыковки радиатора с трубами системы отопления используйте монтажный комплект.

• 1. Кронштейны (2 или 4 шт.) для подвешивания радиатора на стене.
• 2. Кран специальный для избыточного воздуха стрелы (кран Маевского).
• 3. Ключ для крана
• 4. Пробки радиаторных каналов диаметром 3/4 или 1/2. Они могут быть левыми или правыми.
• 5. Пробки радиатора (глухие пробки).
• 6. Иногда еще дюбель для крепления кронштейнов.

Монтажный комплект для алюминиевых радиаторов.

По типу изготовления радиатор из алюминиевого сплава может быть литым или штампованным.

1. Литье делает устройство более прочным и надежным. В этом случае секции делаются целыми отдельными от себя частями, которые собираются в один радиатор. Нижняя часть батареи приварена в самом конце.

2. Применение экструзионного оборудования предполагает прессование нагретого сплава алюминия через металлическую пластину с отверстиями – матрицу. Это позволяет получить алюминиевый длинномерный профиль нужной формы. После остывания его необходимо порубить на сегменты, соответствующие размерам радиатора. Затем сварите верхнюю и нижнюю части. Радиатор в этом случае не отрегулировать, секции от него не отнять. Их редко можно встретить в продаже, но они все же есть.

Размеры алюминиевых радиаторов различных производителей и их моделей

Ниже в таблицах указаны как размеры сечения алюминиевого радиатора, так и размеры радиаторов в сборе.

Алюминиевые радиаторы Roval

Эта компания, входящая в концерн Sira Group, производит алюминиевые батареи с расстоянием между коллекторами 50, 20 и 35 см. В комплект для их установки (который приобретается отдельно) должны входить переходники, заглушки, ниппели с прокладками (для соединения секций), кронштейны для крепления к стене и кран Маевского.

• Предельное рабочее давление – 20 бар.
• Давление при испытании устройства – 37,5 бар.
• Предел температуры воды 110°С.

Характеристики Rovall Alux 200 – расстояние между осями 200 мм:

Размеры алюминиевых радиаторов отопления и их секций

Размеры биметаллических радиаторов отопления: методика расчета количества секций

Размеры биметаллических радиаторов являются важной характеристикой, влияющей на качество обогрева помещений.

Какие габариты выпускают Аккумулятор для отопления?

Имеют ли они стандартные значения Или отличаются от каждого производителя?

Размеры биметаллических радиаторов отопления

Размеры биметаллических радиаторов описываются следующими основные параметры : монтажная высота, глубина и ширина.

Высота и глубина зависят от размера секции , а ширина – от их количества.

Высота батареи Зависит от расстояния между вертикальными каналами. Имеет стандартные значения для радиаторов всех производителей – 200, 350 и 500 мм.

Расстояние между вертикальными каналами – Разрез между центрами впускного и выпускного отверстий. Конечная высота, а также глубина и ширина радиаторов различны (см. Таблицу 1).

Дистанция брони Большинство производителей указаны в названии модели. А вот высота крепления отличается и указывается в спецификации к радиатору.

Ширина радиатора Зависит от количества секций. Так, для 8-секционного радиатора параметр составляет 640 мм, для 10-секционного – 800 мм и для 12-секционного – 960 мм (значения для батарей с шириной секции 80 мм).

Расчет количества секций радиатора

Тепловая мощность секции радиатора Зависит от ее габаритных размеров. При расстоянии между вертикальными осями в 350 мм параметр колеблется в пределах 0,12-0,14 кВт, при расстоянии 500 мм – в пределах 0,16-0,19 кВт. Согласно требованиям СНиП для средней полосы на 1 кВ. метров площади требуется тепловая мощность не менее 0,1 кВт.

С учетом этого требования используется формула. для расчета количества секций :

где S – площадь отапливаемого помещения, q – тепловая мощность 1-й секции и N – необходимое количество секций.

Например, в помещение площадью 15 м 2 Планируется установка радиаторов с секциями тепловой мощности 140 Вт. Подставляя значения в формулу, получаем:

Н = 15 м 2 * 100/140 Вт = 10,71.

Скругление Выполняется в большую сторону. Учитывая стандартные формы, нужно установить биметаллический 12-секционный радиатор.

Более точный расчет Получаются путем определения количества секций не по площади помещения, а по его объему. Согласно требованиям СНиП для обогрева одного кубометра помещения необходима тепловая мощность в 41 Вт. Учитывая эти нормы, получаем:

где V – объем отапливаемого помещения, q – тепловая мощность 1-й секции, N – желаемое количество секций.

Например, расчет для комнаты все тот же квадрат 15 м 2 и высота потолков 2,4 метра. Подставляя значения в формулу, получаем:

Н = 36 м 3 * 41/140 Вт = 10,54.

Увеличено еще раз в одну сторону : Необходим радиатор с 12 секциями.

Выбор ширины биметаллического радиатора для частного дома отличается от квартиры. При расчете учитывается коэффициентов теплопроводности Каждый материал, используемый при строительстве кровли, стен и пола.

При выборе размеров Следует учитывать требования по установке батарей:

• расстояние от верхнего края до подоконника должно быть не менее 10 см;
• расстояние от нижнего края до пола должно быть 8-12 см.

Для качественного обогрева помещения необходимо уделить внимание подбору размера биметаллических радиаторов. Габариты аккумуляторов каждого производителя имеют незначительные отличия, которые учитывают при покупке. Правильный расчет позволит избегайте ошибок .

Размеры биметаллических радиаторов отопления: как рассчитать?

Биметаллические радиаторы – характеристики, выбор, применение

Если вы читали нашу статью о характеристиках алюминиевых радиаторов, то, наверное, помните, что при всех своих положительных качествах эти приборы имеют ряд существенных недостатков, не позволяющих полноценно использовать их в городских квартирах. Теперь поговорим об их биметаллических аналогах, которые помогут преодолеть все технические ограничения при установке в многоэтажных жилых домах, подключенных к инженерным сетям.

Устройство биметаллических радиаторов

Биметаллический радиатор выглядит так же, как и алюминиевый. Это и понятно: его внешний корпус сделан из того же металла и окрашен под краску. Отличить его можно только по весу — тут уже сказывается внутреннее устройство устройства, внутри которого находятся стальные вставки, предохраняющие алюминий от прямого контакта с теплоносителем. Именно благодаря им аккумуляторная секция не подвергается разрушительному действию различных примесей, переносимых вместе с теплоносителем в инженерную сеть. Кроме того, сталь гораздо более устойчива к воздействию кислот и щелочей, которыми также богаты городские системы отопления и не взаимодействует с медными трубами и теплообменниками.

Устройство биметаллического радиатора на примере изделия Rifar

Использование стального сердечника для прохождения теплоносителя обеспечивает другие полезные характеристики биметаллических радиаторов:

• Прочность . Предельное давление, которое может выдержать корпус биметаллического радиатора, составляет 30-40 атмосфер. Этому устройству не страшны никакие гидроупоры;
• Эконом . Сужение каналов подачи теплоносителя позволяет добиться оптимального сочетания энергозатрат на обогрев и тепловой инертности радиатора;
• Прочность . Устойчивость стальных внутренних полостей к коррозии и разрушению позволяет производителям задавать своим изделиям длительный срок службы – в среднем 20 лет.

Если добавить к этому преимущества, перешедшие от алюминиевых моделей, такие как высокая теплоотдача, элегантный внешний вид и компактные размеры, то можно однозначно сказать, что биметаллические радиаторы – лучший выбор для отопления городской квартиры на сегодняшний день.

Для выбора биметаллического радиатора большое значение имеют его габаритные размеры. Обычно отопительные приборы устанавливают под окном, чтобы создать тепловую завесу из холодного воздуха, проходящего через остекление. Радиатор должен вписаться в имеющуюся нишу и обеспечить необходимые характеристики по теплоотдаче.

Размер высоты высота радиаторов имеет стандартные значения. Выпускаются устройства с межосевым расстоянием 200, 350 и 500 мм. Обычно эти цифры содержатся в названии модели.

Размеры секции радиатора

Однако следует иметь в виду, что межкулисное расстояние — это не полная высота корпуса, а только длина отрезка между центрами входного и выходного коллекторов. Реальную высоту устройства можно получить, прибавив 80 мм к межсюжетному расстоянию.

Так, например, на радиатор с маркировкой 350 уйдет около 430 мм, а на 500-ю модель около 580 мм.

Следует иметь в виду, что техническими нормами предусмотрено расстояние не менее 100 мм от устройства прибора до подоконника и не менее 60 мм от корпуса до пола.

Ширина батареи зависит от количества секций, которое определяется расчетом. Мы поговорим об этом в следующем разделе.

Расчет радиатора

Определение количества секций для всех типов радиаторов осуществляется одинаково.

Технические требования к ведению хозяйства в средней полосе России определяют мощность, необходимую для обогрева 1 м 2 площади, равную примерно 1 кВт.

Для каждой батареи производитель обычно указывает значение мощности той же секции. Иногда этот параметр называют немного по-другому – сечением теплопередачи. Зная мощность, количество секций можно рассчитать по формуле:

где n – желаемая сумма, S – площадь помещения, Q – мощность одной секции.

Стандартная ширина части большинства моделей биметаллических радиаторов составляет 80 мм, теплоотдача обычной 500-мм секции около 180 Вт. Таким образом, если наша комната, например, имеет площадь 20 м 2, то для его обогрева потребуется 12 секций, а ширина такого радиатора составит около 1 м.

Конструктивные особенности

Как мы уже говорили, биметаллический радиатор отличается от алюминиевого тем, что на его внутренней поверхности проложены стальные выступы, защищающие материал коррозионного корпуса.

Стальные вкладки могут быть установлены в разных частях радиатора:

В простых моделях стальной сердечник присутствует только в вертикальных каналах. Это так называемые полу- или псевдобиметаллические радиаторы, по своим характеристикам хотя и превосходящие алюминиевые аналоги, но по степени защиты корпуса и прочности они все же недостаточны;

Вместимость секции и присоединительные размеры

Благодаря наличию стальных вставок внутри биметаллического радиатора емкость секции даже меньше, чем у алюминиевой. С одной стороны, это хорошо, и мы уже отмечали, чем лучше малый размер сечения, тем меньше необходимого количества теплоносителя и термической инертности, и как следствие, комфорт в управлении и энергосбережение. Но не нужно забывать, что слишком узкие каналы могут забиваться мусором и шламом, которые неизбежно присутствуют в современных тепловых сетях.

Ширина канала зависит от толщины стенок стальной вкладки. Чем толще стенка, тем лучше характеристики прочности и долговечности радиатора, но каналы для теплоносителя уже есть.

Хороший биметаллический радиатор имеет стальные вставки толщиной со стенку трубы крана. В этом случае мощность выделения зависит от расстояния между кадрами:

• Для батареи с расстоянием 200 мм – 0,1-0,16 л;
• Для 350-мм батарей – 0,15-0,2 л;
• Для 500 мм – 0,2-0,3 л.

Как видим объем теплоносителя в таких радиаторах действительно небольшой. Например, популярный 10-секционный нагреватель Rifar высотой 350 мм вмещает всего 1,6 литра. При этом он способен отапливать площадь до 14 м 2 , а его ширина составляет 80 см. Правда весить он будет 14 кг. Это как раз показательно, что биметаллический радиатор обычно тяжелее алюминиевого в 1,5-2 раза.

Большинство биметаллических радиаторов продаются по одной секции. Это удобно, так как вы можете купить ровно столько секций, сколько вам необходимо для обеспечения требуемой мощности. Каждая секция имеет два входных и два выходных отверстия внутренним диаметром ¾ или 1 дюйм в зависимости от модели. Для удобства сборки две из них имеют правую резьбу, а две — левую.

Установка биметаллического радиатора имеет смысл только в городской квартире. Если у вас частный дом и собственный отопительный котел, лучше купить алюминиевую батарею.

При выборе биметаллического радиатора с необходимой теплоотдачей рекомендуется учитывать следующие характеристики:

1. Рабочее давление. Обычно она не превышает 15 атмосфер. Радиатор должен выдерживать такую ​​нагрузку;
2. Мощность. Необходимо рассчитать количество секций по вышеуказанной методике;
3. Размеры. Ширина радиатора определяется количеством секций, а высота – межосевым расстоянием. Для стандартных подоконников высота 80 см – это высота 500 см, но если не подходит – нужно брать 350-ю модификацию;
4. Толщина стальных выступов. Убедитесь, что он не слишком мал. Косвенным показателем толщины вкладки является вес устройства;
5. Цена. Обычно биметаллические радиаторы стоят как минимум на 15-20% дороже алюминиевых.

Если все сделать правильно и выбрать подходящий радиатор, тепло в вашем доме не будет укорачиваться даже в сильные морозы.

Радиаторы отопления биметаллические – технические характеристики: размеры, мощность, теплоотдача

Все о биметаллических радиаторах

Среди разных типов батарей особое место занимают биметаллические радиаторы. Сочетание положительных характеристик двух металлов — алюминия и стали — позволяет добиться выдающихся показателей прочности и теплоотдачи. Рассмотрим устройство и особенности этих устройств и познакомимся с правилами выбора и подключения биметаллических батарей.

Устройство и свойства биметаллического радиатора

Биметаллические радиаторы имеют комбинированную конструкцию – их внутренняя часть, контактирующая с теплоносителем, выполнена из стали; Внешняя часть, отвечающая за качество теплопередачи, выполнена из алюминия. Такое распределение материалов позволяет максимально использовать положительные качества обоих металлов, нивелируя их недостатки.

Из алюминиевых биметаллических радиаторов отопления получено:

• высокая температура;
• отличная теплоотдача;
• быстрая реакция на контроль температуры батареи.

Сердечник из стали придал аккумулятору следующие характеристики:

• устойчив к перепадам давления и гидроударам;
• устойчивость к электрохимическому воздействию;
• Непревзойденное качество охлаждающей жидкости;
Прочность
• .

В отличие от алюминиевых радиаторов, биметаллические батареи прекрасно переносят условия централизованных систем отопления.

Помимо перечисленных достоинств можно отметить следующие положительные характеристики биметаллических батарей:

• верхний предел порога давления – 30-40 атмосфер;
• большая мощность при малых габаритах;
КПД
• за счет малого сечения каналов;
• удобство конструкции, позволяющей быстро снимать отдельные секции ремонтного устройства;
• легко рассчитывается количество секций, необходимое для качественного утепления помещения.
• длительный срок службы – до 25 лет;
• современный и привлекательный внешний вид.

Всеми этими достоинствами обладают биметаллические радиаторы марки Stout. Отопительные приборы производятся на крупнейшем в России заводе «РИФАР», адаптированы специально для условий эксплуатации в нашей стране. Каждое изделие проходит строжайший контроль на всех этапах технологического процесса производства. Радиатор дважды с высоким давлением – первый раз до покраски, второй раз – после. Это гарантирует 100% надежность каждого устройства.

Доступное количество секций – от 4 до 14, эффективная работа с теплоносителем до 135°С, выдерживает давление до 100 атмосфер. Продуманная система логистики, сотрудничество с надежными поставщиками и партнерами, а также гарантия и страхование напрямую от производителя делают марку Stout лучшим выбором.

Совет: Так как внешне биметаллический секционный радиатор практически не отличим от алюминиевого, понять какой радиатор перед вами в первую очередь можно по весу. Биметаллическое устройство со стальным сердечником значительно тяжелее алюминиевого аналога.

Возможные проблемы во время работы

Bimetal обладают большим количеством преимуществ. Какие их особенности можно отнести к недостаткам?

1. Несмотря на возможность использования биметаллических аккумуляторов в системе с любым теплоносителем, низкое качество последнего отрицательно сказывается на продолжительности срока службы устройства.
2. Различный коэффициент расширения у металлов, присутствующих в конструкции аккумулятора, может со временем привести к нестабильности теплообмена, снизить прочность устройства.
3. Использование некачественной охлаждающей жидкости в системе может привести к засорению каналов, появлению коррозии, ухудшению теплоотдачи.

Конструктивные особенности

Биметаллические батареи могут иметь две разновидности конструкции.

• Более дешевые модели отличаются наличием стального сердечника только в вертикальных каналах. Такие радиаторы иногда называют полухенталлическими. Несмотря на то, что по своим характеристикам они значительно превосходят алюминиевые устройства, они все же не обладают достаточной прочностью, присущей полностью биметаллическим батареям.
• Реальные биметаллические отопительные приборы имеют цельный стальной каркас, в процессе производства заполненный алюминиевым сплавом под давлением.

Отдельно можно упомянуть медно-алюминиевые радиаторы, которые по своим характеристикам превосходят все существующие типы батарей. Они обладают отличной коррозионной стойкостью, отличной теплоотдачей и долгим сроком службы, но высокая стоимость не позволила им получить широкое распространение.

Размер батареи

Габариты устройства важны, так как при необходимых вам параметрах мощности оно должно поместиться в нише под окном. Каких размеров могут быть биметаллические батареи?

Биметаллические радиаторы отопления характеризуются стандартными размерами высоты. Устройство имеет маркировку, указывающую межосевое расстояние устройства – 200, 350 или 500 мм.

Важно! При выборе радиатора необходимо учитывать, что межсценовое расстояние – это зазор между входным и выходным отверстиями аккумулятора, не соответствующий всей высоте корпуса. Чтобы узнать реальную высоту прибора, нужно к значению дальнозоркости прибавить 80 мм.

Полная высота устройства с другой маркировкой:

• маркировка 200 – Реальная высота 280 мм;
• 350 – высота прибора 430 мм;
• 500 – высота 580 мм.

Ширина отопительного прибора будет зависеть от количества секций, которое рассчитывается исходя из параметров помещения и мощности отдельной секции.

Внимание! Подбирая размер радиатора, не забывайте, что в соответствии с техническими нормами прибор необходимо устанавливать на расстоянии не менее 10 см от подоконника и 6 см от пола.

Расчет количества секций биметаллических батарей

Сколько секций радиатора из биметалла может полностью обогреть помещение? Расчет биметаллических радиаторов требует знания двух параметров:

• сколько квадратных метров занимает площадь комнаты;
• мощность одной секции аппарата.

По строительным нормам для обогрева 1 кв.м жилой площади требуется мощность примерно 100 Вт. Для того чтобы узнать общую мощность, необходимую для обогрева помещения, площадь умножают на 100. Полученный результат делят на мощность выбранной секции радиатора.

Узнаем, сколько секций прибора понадобится для комнаты 25 кв. м. При использовании биметаллического устройства, мощность одной секции которого 170 Вт.

1. 25 х 100 = 2500 Вт – необходимая мощность.
2. 2500:170 = 14,7 – округляем до 15 – получаем необходимое количество секций.

Учитывая тот факт, что параметры системы могут меняться из-за износа оборудования или засоров, можно добавить 20% на склад. Секции большего размера могут понадобиться для обогрева угловой квартиры, помещений с большим количеством окон, высокими потолками. Для регионов с суровым климатом необходимое количество секций будет более чем в 1,5-2 раза.

Важно! Так как батареи с количеством секций более 10 недостаточно эффективны, желательно установить несколько радиаторов с меньшим количеством секций.

На что обратить внимание при выборе

Итак, какие характеристики биметаллического радиатора необходимо изучить при покупке.

1. Рабочее давление. Биметаллический секционный радиатор должен выдерживать постоянную нагрузку в 15 атмосфер, для централизованной системы отопления лучше выбрать прибор с максимальным значением рабочего давления.
2. Для расчета их количества необходима номинальная мощность секции.
3. Размеры. Для стандартного подоконника высотой 80 см подойдет модель с межосевым расстоянием 500 мм.
4. Толщина стальных выступов. Чем толще стена, тем прочнее устройство и тем дольше оно прослужит.
5. Цена. Биметаллические радиаторы стоят как минимум на 20% дороже алюминиевых. Если цена ниже, скорее всего, это некачественная «полушелуха».

Установка радиаторов

Какие трубы лучше всего подходят для биметаллических батарей? Опытные мастера советуют сочетать биметаллические радиаторы отопления с армированными полипропиленовыми трубками. Допускается использование стальных и металлопластиковых труб на цанговых соединениях, но в этом случае нужно быть готовым к протечкам и облачности. В силу своей надежности оптимальным методом соединения при соединении является метод точечной сварки.

Традиционно принято размещать радиатор под окном строго по центру. Это позволяет устройству создать тепловую завесу, создающую препятствие проникновению холодного потока воздуха через окно.

Какие могут быть варианты подключения биметаллического радиатора?

• Боковое или одностороннее подключение имеет максимальную эффективность, но только при небольшом количестве секций (до 12 штук). При большем количестве секций участок, удаленный от подающей трубы, будет тепло прогреваться.

• Нижнее подключение менее эффективно с точки зрения рекуперации тепла, применяется только в случае особой конфигурации системы.

• Диагональное подключение используется для радиаторов с 12 и более секциями и позволяет добиться равномерного прогрева прибора.

Перед подключением к каждой биметаллической батарее необходимо установить вентиль для воздуха или кран Маевского, а также переходники для соединения труб.

Порядок подключения радиатора:

1. После демонтажа старого оборудования просверливаются отверстия под кронштейны путем установки кронштейнов для установки нового прибора.
2. Кронштейны крепятся к стене с помощью дюбелей и цементного раствора.
3. Аккумулятор подключается к питающим коммуникациям, в месте подключения ставится кран или термостат.

Важно! Поскольку биметаллический секционный радиатор имеет узкие внутренние каналы, которые очень легко забиваются мусором из системы отопления, перед подключением перед каждой батареей необходимо установить фильтр грубой очистки.

Радиаторы биметаллические

Чтобы расчет системы отопления был произведен максимально точно, необходимо будет опираться на общую площадь дома. Правильный расчет системы отопления предполагает выбор нужного размера отопительных приборов, мощности приборов, количества и так далее. После этого уже можно считать, насколько эффективна система отопления. Для того, чтобы отопление было более эффективным, необходимо будет прикрыть поверхность радиаторов, отдающую тепло. Это можно сделать с помощью решетки или кожуха. Обычно радиаторы отопления монтируют возле специально отведенного для них окна. Поэтому радиатор должен иметь такие размеры, чтобы по высоте не доходил до подоконника, а по ширине не превышал ширины окна.

Расчет количества радиаторов отопления

При расчете необходимо обратить внимание на следующие факторы:

• Площадь помещения, которое необходимо обогреть. Чтобы этот расчет был более точным, необходимо определить размер помещения в кубометрах.
• Площадь поверхности радиаторов, отдающих тепло в помещение.
• Температурный режим у радиатора отопления 200 мм.

Если для определения точного расчета не столь принципиально, можно воспользоваться более старым методом. Изначально определитесь с площадью дома или квартиры. Если радиаторы отопления 200 мм относятся к такому типу, как секционные, то размеров секции одного будет достаточно для обогрева 2 кВ. Метров квадратных. Считаем количество и прибавляем к полученному результату около 10%. Эта цифра делает его компенсирующим то тепло, которое будет выделяться через окна или двери.

Выбор размера радиаторов отопления

Размеры такого нагревательного элемента устанавливаются исходя из тепловой мощности, которую они выделяют. Если радиаторы отопления монтируются в проем под окном, то необходимо будет рассчитать такие размеры как:

• Расстояние от подоконника до верха радиатора не должно быть более 100 см.
• Расстояние от пола до нижнего края радиатора отопления должно быть не менее 60 см.
• Ширину радиаторов нужно выбирать так, чтобы они перекрывали ширину окна примерно на 60-70%.

Есть несколько правил:

• Если под окном установить более узкие небольшие батареи отопления, то они могут не создавать тепловой завесы. Это повлияет на то, что маленькие радиаторы отопления не смогут предотвратить поток холодного воздуха, проникающего через радиаторные блоки.
• Если известны такие цифры, как тепловая мощность радиатора отопления и его высота, то можно выбрать конкретную модель ТЭНа с определенным количеством секций.
• Если нужной модели нет в продаже, можно выбрать радиаторы отопления 200мм, которые будут мощнее. Главное не занижать эту цифру.
• Если в доме или квартире нет места, где можно смонтировать радиаторы отопления высотой 250 мм, или необходимо обогревать достаточно большое количество воздуха, то вам понадобятся высокие радиаторы отопления. Чаще всего такие радиаторы отопления монтируют в комнатах или в больших спортивных залах.

Батареи высокого отопления бывают двух типов:

• Тип РД характеризуется нижними соединениями;
• Тип R – характеризуется боковыми соединениями.

Радиаторы, имеющие большую высоту радиатора отопления, отличаются высокой конвекцией и высокой тепловой отдачей. Этот тип радиаторов может достигать высоты 760, 940 и 1120 мм, а в ширину может быть от 400 до 1400 мм. В глубине все высокие радиаторы имеют стандартный размер батарей отопления – 90 мм.

Низкие батареи – это радиаторы отопления 300-450 мм. Как правило, невысокие модели ставят под окнами, когда окно занимает почти всю стену стены. Такие малонагревательные радиаторы, конечно же, больше уступят в экономичности моделям, поэтому, если вы будете использовать такие радиаторы, вам придется увеличить их количество. Стоит отметить, что маломощные батареи отопления более равномерно прогревают помещения. Ведь в этом случае длинные радиаторы отопления создадут более эффективную тепловую завесу, и в результате этого теплый воздух будет распределяться по помещению, не оставляя холодных мест.

Но все же стоит отметить, что чаще встречаются радиаторы отопления высокие и узкие. Такие радиаторы отопления высотой 2000 мм можно установить везде, где позволяют размеры помещения. Однако такие радиаторы, в отличие от таких, как длинные батареи отопления, не будут столь эффективно распределять тепло.

Именно поэтому, если разместить радиаторы отопления 350 высокого типа несложно, то будет такая ситуация, когда в батарее будет неимоверно жарко, а в остальных местах помещения холодно.

Оптимальные схемы установки элементов отопления

Если необходимо снизить затраты на такие операции, как установка радиаторов отопления 350 мм и их дальнейшее подключение, то можно остановить свой выбор на однотрубной системе разводки. Такая система, однако, предполагает обязательное наличие байпасной линии.

В верхних точках будут установлены клапаны, через которые будет производиться выпуск воздуха. Такой клапан будет работать в автоматическом режиме, они будут производить воздух, а вход воздуха будет перекрыт напором воды.

Запорный вентиль создаст преграду на пути теплоносителя, а также повысит теплоотдачу.

Такой клапан потребуется и при различных демонтажных работах. В случае однотрубной системы разводки такой вентиль лучше всего подключать по диагонали. В этом случае теплоноситель будет поступать в левом верхнем углу, а отводиться в правом нижнем.

Можно использовать обратный вариант. Самый главный нюанс, который нужно соблюсти – не подключать радиаторы отопления высотой 150 мм с одной стороны. При этом можно потерять до 10% теплоотдачи. Если установлены малые или мини радиаторы отопления, лучше всего выполнить нижнее подключение.

Главная страница — СанТехРай

Презентационный ролик завода САН ТЕН РАЙ

1 минута

12

Годы успешной деятельности

2

Растения в
Украина

130 тыс. чел. м²

Производство
площадь

20 000 тонн

Изготовлено
продукции в год

Мы единственный завод в Украине такого масштаба. Полный производственный цикл от подготовки сплава и сырья до готовой продукции. Современное оборудование, роботизация, широкий ассортимент продукции.

Украина, Польша, Румыния, Болгария,
Литва, Грузия, Россия, Беларусь,
Казахстан, Узбекистан, Монголия,
Азербайджан.

Стать партнером

Стать нашим партнером

Select RegionAutonomous Republic of CrimeaCherkasy OblastChernihiv OblastChernivtsi OblastDnipropetrovsk OblastDonetsk OblastIvano-Frankivsk OblastKharkiv OblastKherson OblastKhmelnytskyi OblastKirovohrad OblastKyiv OblastLuhansk OblastLviv OblastMykolaiv OblastOdesa OblastPoltava OblastRivne OblastSumy OblastTernopil OblastVinnytsia OblastVolyn OblastZakarpattia OblastZaporizhzhia OblastZhytomyr Oblast

Нажимая кнопку «Позвони мне», вы соглашаетесь с политикой конфиденциальности

Приходите на экскурсию

Leas, Италия

Сварочные линии

SAIP, Италия

Оборудование для обработки секционных радиаторов

IPM, Италия

Экструзионные линии и
раструбные машины

Юдзуми, Китай

Машина для литья под давлением

Приходите на экскурсию

Запись на экскурсию

• Начало производства алюминия
  и биметаллические радиаторы

• Начало производства отопления
  и системы водоснабжения

• Начало производства стали
  радиаторы

• Полномасштабная модернизация и
  роботизация

• Начало производства внутренних
  канализация

• Пуск наружной канализации
  производство

7 категорий продуктов

Все продукты
сертифицировано и застраховано

Современный логистический центр и большие складские площади

Многоуровневая система контроля качества и официальная гарантия

• org/Question”>

  Радиаторы сами по себе не могут быть причиной шума. Обыватели прибегают к довольно радикальным методам: замене радиаторов, их капитальному ремонту и т. д. Но, как выясняется позже, такие меры не всегда избавляют от шума. Однако можно утверждать, что возникшие в системе отопления звуки сигнализируют нам о нарушении режима работы. Прежде всего, рассмотрим возможные причины появления шума и способы его устранения:

  1. Поток рабочей среды, поступающей в аккумуляторы, может быть слишком интенсивным. По характеру он напоминает звук обычного крана, когда он открыт. Турбулентная сила потока теплоносителя не представляет угрозы, если прибегнуть к установке регулятора давления воды. С его помощью вы можете установить все необходимые параметры.
  2. Часто шумы указывают на воздушную пробку в верхней части радиатора. Его секции могут быть не полностью заполнены водой, поэтому проще всего будет выпустить воздух или другие газы. Можно сделать это вручную, либо оснастить аккумулятор автоматическим клапаном, если такие проблемы возникают с регулярной периодичностью.
  3. Нагревательные устройства могут резонировать из-за несоответствующего давления, создаваемого циркуляционным насосом. Дело в том, что насосы и насосные станции, устанавливаемые для обеспечения расхода теплоносителя, могут работать без соблюдения плановых показателей производительности и напора. В этом случае более подробно ознакомьтесь с инструкцией по настройке насосного оборудования, задайте параметры оборотов, напора и производительности согласно требованиям и возможностям вашей системы. Для максимальной уверенности специалисты рекомендуют устанавливать антивибрационные фитинги между насосом и самими трубами.
  4. Самая банальная причина появления шума – несовпадение кронштейнов с точками опоры отопительных приборов. Следовательно, звуки ударов металла при нагреве или охлаждении системы являются следствием некомпенсированного теплового расширения. А вот поставив на кронштейн резиновые прокладки, вы избавитесь от нежелательного шума.
  5. Помимо физических причин, шум также может быть причиной неверных технических расчетов. При проектировании системы теплоснабжения нельзя было учесть некоторую свободу перемещения при тепловом расширении металла. В результате шум передается по трубам на сами отопительные приборы, сопровождаясь характерным постукиванием. Влияние теплового линейного расширения трубопроводов можно минимизировать с помощью скрытой прокладки, изоляции, внутри которой движение труб станет свободным.
  6. Проверьте клапан регулировки температуры на радиаторе, возможно он неправильно отрегулирован.
  7. Наконец, проблема вполне может скрываться в некорректной работе водогрейного котла. По правилам его работа должна длиться 20-40 минут с последующим отключением более чем на час. Частое включение и выключение котла свидетельствует о том, что поток теплоносителя плохо отрегулирован, а радиаторы работают не на полную мощность. Установленные нормы гласят, что мощность самого котла не должна быть более 80% от мощности батарей отопления, так как только в этом случае можно гарантировать оптимальный режим работы системы.

• 	Стальная панель	Алюминий	Биметалл
  Теплопроводность	средний	хорошо	отлично
  Мощность на секцию (Вт)	90-212	140-246	140-202
  Срок службы (количество лет)	10	15	25
  Гидравлический удар	средний	низкий	высокий
  Чувствительность к качеству охлаждающей жидкости	высокий	высокий	низкий
  Предельная температура (°С)	110	120	120
  Система отопления	центральный, автономный	автономный	центральный, автономный

  Основные требования при выборе радиатора: он должен поддерживать комфортную температуру (нужно правильно рассчитать количество секций) и не протекать вне зависимости от качества воды в системе. Перед покупкой ознакомьтесь с паспортом оборудования и условиями гарантии. Для автономного отопления подойдет практически любой тип радиатора (панельный или секционный). В многоквартирном доме батареи выбирают с учетом технических особенностей системы центрального отопления. Например, на верхних этажах давление низкое, нагрузка меньше. Выяснить качество воды, ее приготовление в котельной непросто (разве что оценив старые батареи на срезе). Исходить нужно из худшего варианта: убирают плохо и нерегулярно, вода грязная, с примесями.

  • Устанавливать чугунные и стальные панельные радиаторы для автономной системы отопления считается неэкономичным. Первые долго греются, вторые содержат мало воды, чаще нужно включать котел.
  • Стальные трубчатые и алюминиевые радиаторы не подходят для системы центрального отопления, разве что условия в ней идеальные. Первые чувствительны к водным ударам. Такой радиатор должен быть оснащен редуктором, чтобы избежать возможной аварии.
  Алюминиевые радиаторы
  • не выдерживают высокого давления и гидроударов. Решением может стать установка конусной запорной арматуры, позволяющей постепенно повышать давление.
  Биметаллические батареи
  • имеют больше всего преимуществ. Хотя по теплоотдаче они немного уступают алюминию. И цена на них выше, чем на другие варианты. Почти каждая современная модель (даже чугунные радиаторы) теперь может быть оснащена терморегулятором.

  В любом случае следует внимательно ознакомиться с характеристиками радиатора, указанными в техническом паспорте, и, исходя из конкретных данных и особенностей вашей системы отопления, сделать выбор.

  Рабочее давление, указанное в паспорте, должно быть не менее чем в 1,5 раза больше давления в вашей системе отопления. Для пятиэтажек среднее рабочее давление составляет 6-8 атмосфер, для многоэтажек – 12-15 атмосфер.

• г.

  Формула расчета – площадь помещения умножается на 100 (количество тепла на 1 м2) и делится на тепловую мощность одной части радиатора, указанную производителем.
  Например: площадь помещения 22 м2, теплоотдача одной секции радиатора 170 Вт.
  22Х100/170 = 12,9
  На это помещение потребуется 13 секций радиатора.
  При расчете необходимо добавить 20%, если в комнате есть балкон или она расположена в конце дома. Установленная в нише батарея снизит теплоотдачу на 15%.
  А чтобы исключить все возможные ошибки, предлагаем воспользоваться автоматическим онлайн-калькулятором

  По району	По объему
  Н = Ш x 100 / шт. N – количество секций S – площадь помещения в м² Pc – тепловая мощность одной секции (взята из технического паспорта)	Н = Ш х В х 34 (41) / шт. N – количество секций S – площадь помещения в м² ч — высота потолка 34 Вт – мощность системы отопления на м³ в кирпичном доме 41 Вт – мощность системы отопления на м³ в панельном доме Pc – тепловая мощность одной секции (взята из технического паспорта)
  Например: S = 20 м² Pс = 200 Вт Н = 20 х 100/170=12,9	Например: S = 20 м² ПК=200 Вт ч = 2,5 м 41 Вт – мощность системы отопления на м³ в панельном доме. Н = 20 х 2,5 х 41 / 200 = 10,25

• Безналичный расчет, возможность оплаты в любом отделении банка, по реквизитам юридического лица.

• Доставка по Украине осуществляется стандартными 20 тонными автомобилями с помощью логистических компаний.

  Доставка в страны Европы осуществляется по одной из 3-х моделей:

  – FCA. Цена, указанная в счете-фактуре, включает окончательную стоимость товара с учетом экспортного оформления с оплатой пошлины, но без учета транспортных расходов;
  – EXW. Продавец осуществляет поставку, когда он предоставляет товар в распоряжение покупателя на своей территории или в другом согласованном месте. Продавец не обязан загружать товар на какое-либо транспортное средство или выполнять формальности, необходимые для вывоза, если таковые имеются. EXW несет минимальную ответственность за продавца.
  – КПП. Означает, что продавец передает товар перевозчику или другому лицу, указанному покупателем, в согласованном месте (если такое место согласовано сторонами). Продавец обязан заключить договор перевозки и нести расходы по перевозке, необходимые для доставки товара в место назначения.

Расчет секций биметаллических батарей по площади. Расчет батарей отопления на площадь. Расчет, по объему помещения

Чтобы рассчитать биметаллические радиаторы, достаточные для ремонта в квартире или доме, не нужны серьезные знания точных измерений. Отопление в квартирах практически всегда осуществляется с помощью секционных батарей. Это связано с тем, что центральное отопление работает с высоким давлением. Например, чаще всего рабочее давление стальных радиаторов составляет 10 атм. Алюминиевые или биметаллические батареи способны выдержать от 40. Атм. При этом для каждой комнаты или радиатора можно определить количество секций, необходимое для обогрева площади даже при разных теплопотерях.

Что такое расчет секций в батарее

Организация отопления дома или квартиры – одна из самых затратных задач при строительстве или ремонте. От количества секций в батарее зависела не только температура в помещении в холодный период, но и общая стоимость ремонта. Радиатор слишком большого размера может быть неэффективным, не прогреваться полностью или работать не так, как надо.

Каждая комната имеет разную площадь, теплопотери, нюансы и особенности расстановки мебели. От того, где именно будут располагаться батареи отопления, зависит и их эффективность. Основная задача – компенсировать теплопотери здания, равномерно прогреть все помещения, обеспечить комфортные условия использования радиаторов. Что лучше? Одна батарея на 12 секций, или 2 батареи на 6? Вы можете рассчитать количество секций, имея под рукой план, калькулятор и несколько минут вашего времени.

Расчет количества секций исходя из площади

Ориентируясь на площадь при выборе батареи необходимо делать поправку на высоту потолков. Средний показатель составляет 2,5-2,8 м. Для обогрева квадратного метра жилой площади по строительным нормам потребуется около 100 Вт энергии. Естественно, для обогрева дома из холодного кирпича и утепленного пеноблока потребуются тепловые приборы разной мощности. То же самое можно сказать об энергоэффективности дома, наличии стеклопакетов, хорошей вентиляции, утеплении крыши или пола.

Пример расчета:

Комната площадью 30 кв.м. с двумя окнами и высотой потолков 2,4м. Вам необходимо рассчитать количество секций для нескольких отопительных приборов.

30 x 100 Вт = 3000 Вт энергии в среднем потребуется для обогрева этого помещения.

Алюминиевые и биметаллические радиаторы имеют разную мощность. Тем более, что существует несколько стандартных размеров. Самое распространенное межосевое расстояние для секционных радиаторов – 500 мм, бывают и 800 мм, 350 мм и даже 200 мм. Чтобы правильно рассчитать количество секций в радиаторе, необходимо предварительно уточнить у продавца тепловую мощность конкретного производителя. Некоторые компании маркируют свою продукцию на основе стандартного набора из 10 секций, некоторые указывают мощность каждого элемента в отдельности.

Средняя мощность находится в пределах 140-170 Вт. Стоит быть внимательным, так как этот параметр определяется исходя из температуры охлаждающей жидкости 60 градусов. Если вы планируете использовать низкотемпературную систему отопления, например, через тепловой аккумулятор, то количество секций потребуется больше, чем при отоплении напрямую от котла.

Итого: 3000 Вт / 150 = 20 секций.

Учитывая, что в помещении два окна, в результате наших расчетов оптимальным вариантом будет установка двух радиаторов по 10 секций в каждом.

Что означает эта сумма

Мы могли бы рассчитать соотношение в любом направлении, например – 8 и 12, 6 и 14. Почему лучше установить именно 2 радиатора по 10 секций? Дело в том, что радиаторы от производителя идут в упаковках по 10 секций. Это гарантирует вам, что именно производитель собрал все элементы. Практически все радиаторы проходят испытания перед продажей. Обычно это делается с помощью давления. В некоторых случаях допускается даже использование специальных жидкостей. Также существуют способы обработки радиатора изнутри для увеличения срока его службы. Это может быть напыление краски, лака, специальных антикоррозийных составов.

Секции собираются путем соединения их ниппелями и уплотнения паронитовой прокладкой. Иногда прокладка сидит на клею, иногда на силиконе, иногда работает только за счет своей плоскости. Если прокладка сломана, ее нельзя использовать повторно, ее необходимо немедленно заменить. Получается ситуация – нужен радиатор, длина которого состоит из 12 секций. В магазине надо взять заводскую упаковку из 10 секций, открутить 2 секции от другого аккумулятора, закрутить два ниппеля и поставить их на прокладки. В результате этого вы получите 12 секций, а также место ручной сборки, которое не будет гарантировано более года. При этом производители дают гарантию от 5 до 25 лет на заводскую сборку аккумулятора.

Вопрос второй – что магазин делает с оставшимися 8 разделами? Какие прокладки, ниппели используются? Каковы свойства используемого герметика?

Установка 2-х батарей по 10 секций ориентирована под окна. Алюминиевые и биметаллические радиаторы создают достаточную конвекцию для организации тепловой завесы перед источником потерь энергии. Это сэкономит ваши деньги и сделает ваш дом теплее.

Рассчитать количество секций в батарее довольно просто, но стоит помнить, что параметры вашей системы отопления со временем будут меняться. На это может повлиять износ оборудования, мусор в трубопроводах или внутри радиаторов. Не стоит забывать и об очень холодных зимах, которые бывают раз в 7-10 лет. Учитывая срок службы системы отопления, запас в 20-30% лишним не будет.

Если вы планируете спрятать батарею за ширмой или плотными шторами, стоит увеличить мощность радиатора на 10%. То же самое касается помещений с высокими потолками, чем больше внутренний объем, тем больше потребуется теплоотдача радиатора.

Не нужно стремиться считать до 1 единицы. Ваш котел не сможет выдать больше своей номинальной мощности, а регулировка, даже если расчет будет неверным, будет осуществляться за счет температуры теплоносителя. Важно правильно спроектировать систему отопления, чтобы она была комфортной. Установленные краны, термостатические вентили должны позволять регулировать объем теплоносителя, проходящего через отопительный прибор.

Система отопления включает в себя множество различных элементов. Все они важны для нормального функционирования, в том числе и радиаторы. Сегодня для отопления частных домов и квартир используются различные батареи (так в народе называют радиаторы). Они могут быть изготовлены из чугуна, алюминия или быть биметаллическими. Но чтобы дом был теплым, важно правильно рассчитать количество необходимых секций в радиаторе. Об этом и пойдет речь в этой статье. Конкретно будет приведен примерный расчет количества секций биметаллического радиатора.

Простой способ оплаты при замене старых батарей

Если вы решили заменить старый чугунный радиатор отопления, то можно воспользоваться простым методом и рассчитать необходимое количество секций батарей. Для этого необходимо учесть некоторые факторы . А именно:

• тепловыделение у биметаллических и чугунных радиаторов немного отличается. Если у первого это значение равно 200 Вт на секцию, то у второго 180 Вт.
• Насколько теплой была старая батарея. Если ее работа вас устраивает, то это хорошо. Если нет, то можно увеличить количество секций.
• через определенное время радиатор отопления будет нагреваться немного хуже. Это связано с засорением внутренних полостей устройства.

Как правило, при замене чугунного радиатора отопления на биметаллический количество секций батареи не меняется. Конечно, если работа старого аккумулятора вас устраивала. Если тепла не хватило, то можно увеличить количество секций.

Расчет исходя из размеров помещения

Другое дело, когда система отопления устанавливается в новом доме. В этом случае нельзя полагаться на предыдущий опыт эксплуатации радиаторов отопления. Здесь требуется более точный расчет исходя из размеров помещения.

Такие расчеты можно произвести исходя из:

Существует ряд санитарных норм, согласно которым на каждый квадратный метр площади помещения должна приходиться определенная мощность отопительных приборов. Эти рекомендации можно легко найти в Интернете. Так, для средней полосы нашей страны мощность на квадратный метр должна быть не менее 100 Вт. Исходя из этого, несложно произвести необходимые расчеты.

Например, если взять комнату площадью 12 квадратных метров (три на четыре), то мощность обогревателей должна быть 1200 Вт (12 кв.м * 100 Вт). Делим это значение на мощность одной секции биметаллического радиатора (200 Вт при температуре теплоносителя 90 градусов), получаем 6 секций.

Для получения более точных расчетов можно использовать метод, основанный на объеме отапливаемого помещения. В этом случае данные также берутся из санитарных норм. Так, для средней полосы на кубический метр нужно иметь 41 Вт мощности обогрева.

Если взять ту же площадь, что и в предыдущем примере, то при высоте потолков 2,7 метра получим объем всего помещения 32,4 куб. м (20 кв.м. * 2,7 метра). Тогда мощность радиаторов должна быть 32,4*41=1328,4Вт . Если разделить на тепловую мощность одной биметаллической секции, то получится 6,64. Это означает, что для отопления желательно установить 7-секционный радиатор.

Как видите, используя метод расчета объема помещения, можно получить более точные данные о количестве секций биметаллического (да и любого другого) радиатора отопления. Но даже в этом случае не учитывается наличие окон в помещении и некоторые другие факторы. Для уточнения необходимо использовать поправочные коэффициенты.

Определяем поправочные коэффициенты

При расчете необходимого количества секций биметаллического радиатора недостаточно знать площадь или объем помещения. Здесь важны многие факторы: состояние стен, наличие по соседству неотапливаемых помещений, температура подаваемого теплоносителя (от этого будет зависеть тепловая мощность каждой секции) и др.

Для того, чтобы помещение будь теплым, стоит учесть еще несколько поправочных коэффициентов . А именно:

Другой поправочный коэффициент относится к частным домам . В таких постройках есть холодный чердак, а все стены выходят на улицу. Значит, мощность нагревательных приборов должна быть больше. Так, для частных домов при расчете количества секций биметаллического радиатора применяется поправочный коэффициент 1,5.

Расчет необходимого количества секций на биметаллический радиатор зависит от многих факторов. Это и объем помещения, и наличие окон, и многое другое. Например, если стены частного дома хорошо утеплить, то теплопотерь будет мало. Это означает, что можно устанавливать радиаторы меньшей длины и мощности. Также Количество секций может зависеть от людей, проживающих в жилом помещении. Если они любят много тепла, то нагреватели устанавливаются помощнее.

Биметаллические радиаторы – это качественные и высокоэффективные отопительные приборы, которые можно использовать для обогрева жилого дома, офисного помещения или производственного здания. Главное – это наличие внутренних элементов из стали.

Конструктивные особенности способствуют повышенному уровню запаса прочности, а негативные последствия от контакта теплоносителя с алюминием сводятся к нулю. Единственным недостатком таких отопительных конструкций является неоправданно высокая стоимость среди аналогичного оборудования.

Все положительные напрямую связаны с их структурой. . Сердечник может быть стальным или медным, что повышает устойчивость к составу теплоносителя, а также к перепадам давления.

Удобный тип сочленения со стандартной трубной обвязкой и алюминиевая поверхность радиатора позволяют получить высокую теплоотдачу.

Биметаллические радиаторы, реализуемые в нашей стране, в зависимости от устройства и характеристик можно разделить на два основных вида:

• абсолютно “биметаллического типа” , со стальными трубами и алюминиевым корпусом. Главные преимущества – долговечность и абсолютное отсутствие возможности протечки;
• “полуметаллический вариант” , в котором стальные трубы усиливают вертикальные каналы. Такие радиаторы отопления отличаются прекрасным сочетанием невысокой цены и высокой тепловой эффективности.

Принцип работы такого отопительного оборудования максимально прост. На алюминиевом корпусе стальной трубкой тепло передается от теплоносителя , что способствует нагреву воздушных масс в отапливаемом помещении.

Применение стали облегчает использование оборудования в условиях повышенного давления теплоносителя внутри системы отопления. Стальные компоненты позволяют использовать аккумулятор биметаллического типа при наличии теплоносителя с низким показателем качества.

Типоразмеры и диаметры

На сегодняшний день биметаллические радиаторы выпускаются общепринятых типоразмеров:

• Индикаторы толщины – 9 сантиметров;
• индикаторы ширины – не менее 40 сантиметров;
• Индикаторы роста – 76, 94 или 112 сантиметров.

Следует иметь в виду, что линейные параметры отопительных приборов могут существенно различаться и в зависимости от применяемых материалов и особенностей конструкции:

• при необходимости установки более тонких приборов не целесообразно биметаллический тип оборудования, за счет двойного металлического слоя;
• относится к категории самых тонких приборов вариант приборов .

Кроме того, есть разница в высоте, которая может варьироваться от пятнадцати сантиметров до трех метров. Стандартные батареи имеют высоту 55-58 сантиметров.

Особенности расчета тепловых потерь

Размеры теплопередачи указаны производителями и основаны на расчетах температурных параметров теплоносителя при семидесяти градусах. Процесс эксплуатации предполагает наличие некоторых отклонений от заданных значений, что необходимо учитывать при выборе.

Именно по этой причине грамотный подбор отопительного оборудования предполагает определение величин тепловых потерь здания .

Данные расчеты основаны на данных обо всех стеновых и потолочных конструкциях помещений, этажах, типах окон и их количестве, конструктивных особенностях дверей, материале штукатурного слоя и других факторах, в том числе о направлении сторон света, соляризации , роза ветров и другие критерии.

Норматив тепловой мощности должен исходить из показателя один кВт на десять квадратных метров отапливаемой площади. Однако эти результаты будут весьма приблизительными.

Более точные данные о суммарных теплопотерях можно рассчитать по формуле:

В х 0,04 + ТПок х Нок + ТПдв х Ндв

• В – объем отапливаемого помещения;
• 0,04 – норматив тепловых потерь на кубический метр площади;
• ТПок – параметры теплопотерь с одного окна по величине 0,1 кВт;
• нок – общее количество окон;
• ТПдв – параметры теплопотерь одной двери по величине 0,2 кВт;
• Ндв – общее количество дверей.

Более точные данные можно получить при использовании специального устройства, называемого тепловизором . Прибор не только выполняет необходимые расчеты с максимальной точностью, но и учитывает такие важные характеристики, как скрытые дефекты конструкции и некачественные строительные материалы.

Расчет необходимого количества на площадь

Практически весь объем таких радиаторов выпускается в стандартном исполнении и имеет стабильные размеры. Для расчета количества секций целесообразно использовать достаточно удобную формулу :

Согласно которой:

• Х – расчетное количество секций в одном обогревателе;
• S соответствует отапливаемой площади в квадратных метрах;
• Н представляет мощность одной секции.

Пример расчета количества секций биметаллических радиаторов отопления по площади:

Для помещения 5 х 4 метра с высотой потолков 2,5 метра оптимальный показатель мощности для одной секции составляет около 150 Вт, а расчеты в соответствии с формулой следующие –

Х = S х 100: N = 5 х 4 х 100: 150 = 13,3 или 14 секций.

Правила грамотного выбора

Для того, чтобы , который будет соответствовать всем требуемым параметрам, следует учесть некоторые нюансы:

• размеры радиатора необходимо подобрать в соответствии с дизайном салона и количеством вырабатываемой тепловой мощности;
• под окна оборудование должно перекрывать ширину оконных проемов на 50 или 75 процентов ;
• минимальное расстояние от верхнего сегмента батареи до подоконника не должно быть меньше 10 сантиметров;
• нижняя часть батареи не должна быть более чем на 60 сантиметров ближе к поверхности пола;
• для помещений с нестандартными формами оптимальным вариантом будет размещение дизайнерских батарей на заказ;
• Обратите внимание, что эти устройства могут иметь варианты верхнего, нижнего, бокового и перекрестного подключения к системе.

Если вы решили полностью поменять батареи в своем доме и собираетесь обеспечить действительно теплую обстановку зимой, вам необходимо научиться правильно рассчитывать количество секций биметаллического радиатора. Любые ошибки в выборе правильного размера и количества батарей могут в итоге привести к тому, что в помещении будет постоянно холодно или, наоборот, жарко.

В частности, стоит отметить несколько преимуществ таких радиаторов.

1. Долговечность. Стоит упомянуть, что на самом деле максимальная долговечность биметаллических радиаторов до сих пор не установлена, так как ни один прибор еще не отработал полный срок, однако большинство производителей дают гарантию на такое оборудование около 20 лет.
2. Мощность. Только некоторые алюминиевые приборы могут дать столько тепла, сколько кВт в биметаллическом радиаторе. Расчет таких устройств за счет этого проще.
3. Дизайн. Биметаллические батареи легко впишутся в абсолютно любой интерьер, благодаря чему они получили такое широкое распространение.

Все это сделало относительно молодые биметаллические радиаторы самым популярным вариантом отопления.

Однако, как известно, единственным недостатком этого варианта отопления является стоимость биметаллических радиаторов , ведь они намного дороже своих аналогов. Именно поэтому важно знать, как рассчитать количество секций. Биметаллические радиаторы необходимо устанавливать в нужном количестве, чтобы не переплачивать за лишнее оборудование.

Вполне естественно, что наиболее эффективно и оптимально рассчитать количество секций могут специалисты, имеющие большой опыт работы в данной сфере, поэтому лучше всего воспользоваться услугами специалистов. Профессиональный расчет количества секций биметаллических радиаторов отопления максимально точен и дает возможность оптимально определить, сколько приборов необходимо использовать не только в каждом отдельном помещении, но и на любом типе объекта.

Профессиональный метод расчета учитывает огромное количество различных параметров, среди которых:

• материал, из которого построено здание, а также толщина стен;
• тип окон, которые были установлены в этом помещении;
• общие климатические условия;
• есть ли отопление в помещении непосредственно над рассматриваемым;
• количество наружных стен;
• площадь помещения;
• высота потолка.

Все это позволяет добиться максимальной точности расчетов.

Расчет биметаллических радиаторов на 1 м 2 самостоятельно

Если вы хотите провести совершенно самостоятельный расчет, какое именно количество секций вам необходимо, то на этот случай существует достаточно простой и доступный способ, позволяющий произвести расчет.

Для начала определитесь, какие биметаллические радиаторы вы собираетесь покупать. Расчет по площади позволит в дальнейшем определить их количество.

Изначально выбирается эталон с указанием требуемой тепловой мощности, которую требует каждый м 2 . Таким образом, вы должны изначально правильно определить количество ватт, которое потребуется для того, чтобы обогреть 1 м 2 в вашем помещении при стандартной высоте потолка.

Для помещений с одним окном и только с одной наружной стеной может потребоваться около 100 Вт для обеспечения достаточного обогрева на каждый м2.

Если в комнате одно окно, но выходят сразу две стены (например, угловая комната), то для обеспечения нормального обогрева каждого м2 потребуется установка радиаторов мощностью 120 Вт. Все это тоже надежно только тогда, когда в помещении будет потолок высотой до 2,7м;

Если помещение имеет вполне стандартную высоту потолка, но при этом имеет 2 окна и 2 наружные стены, то для обогрева каждого его м 2 потребуется около 130 Вт.

Биметаллические радиаторы отопления: видео

Расчет мощности радиаторов на всю комнату

Умножая эти значения на общую площадь вашей комнаты, вы можете точно рассчитать, сколько кВт тепла вам нужно от установлен радиатор отопления.

Измерить площадь достаточно просто – ширина комнаты умножается на ее длину. Стоит отметить, что если ваше помещение имеет достаточно сложный периметр, то в этом случае вы можете провести и более грубые замеры, но погрешность всегда следует интерпретировать в сторону увеличения.

Также следует определиться с высотой каждой секции биметаллического радиатора, чтобы она соответствовала месту его установки. При этом, если у вас высокие потолки или увеличенная площадь окон, то в этом случае вам также следует умножить полученное вами значение на поправочный коэффициент, чтобы понять, сколько ставить биметаллических радиаторов. Сколько нужно секций биметаллического радиатора, поэтому посчитаем немного иначе.

Для того, чтобы определить, сколько секций радиатора вам необходимо, нужно мощность, которая в соответствии с расчетами необходима для обогрева вашего помещения, разделить на мощность, которой обладают секции понравившейся модели. Часто мощность секции обязательно указывается в паспорте каждого прибора, поэтому узнать, сколько кВт в биметаллическом радиаторе, не составит труда. В крайнем случае можно посмотреть мощность в интернете.

Как уже известно, мощность, необходимая для нормального обогрева каждого м 2 , составляет примерно 100-120 Вт. Для того чтобы определить мощность батареи для своей комнаты, можно умножить ее площадь на 100, а затем разделить на мощность, которой обладает каждая секция выбранной вами биметаллической батареи. Полученное число и будет нужным вам количеством секций радиатора.

Отдельно следует сказать, что некоторые модели современных радиаторов могут иметь количество секций, кратное двум, а некоторые устройства не предусматривают возможности регулировки и имеют строго фиксированное количество секций.

В такой ситуации следует выбирать батарею с ближайшим количеством секций, но их количество должно быть больше расчетного, ведь лучше сделать помещение чуть теплее, чем мерзнуть всю зиму.

30*100/200 = 15.

То есть для обогрева такого помещения необходимо установить радиатор на 15 секций. Использование этой формулы актуально для обычных помещений с высотой потолков не более трех метров, а также всего с одним дверным проемом, окном и стеной, выходящей за пределы здания. В том случае, если расчет количества биметаллических радиаторов отопления производится для нестандартных помещений, то есть расположенных в конце или в углу здания, необходимо будет полученное число умножить на коэффициент .

Другими словами, если бы рассматриваемая в вышеприведенном примере комната имела 2 наружные стены и 2 окна, то необходимо было бы считать далее как 15*1,2=18. То есть в данной ситуации необходимо было бы установить три радиаторы, в каждом из которых по 6 секций.

Сколько нужно секций радиаторов отопления в зависимости от объема помещения

Для примера можно взять стандартное помещение площадью 20 м 2 и высотой потолков 2,7 м.
