Расчет Бака Аккумулятора Для Чиллера. Производство баков-аккумуляторов
17б, где P а атмосферное давление; P 1 давление предварительной настройки бака; h высота уровня жидкости относительно точки 0 ; ρ плотность жидкости; P 0 давление в месте подсоединения бака к магистрали.

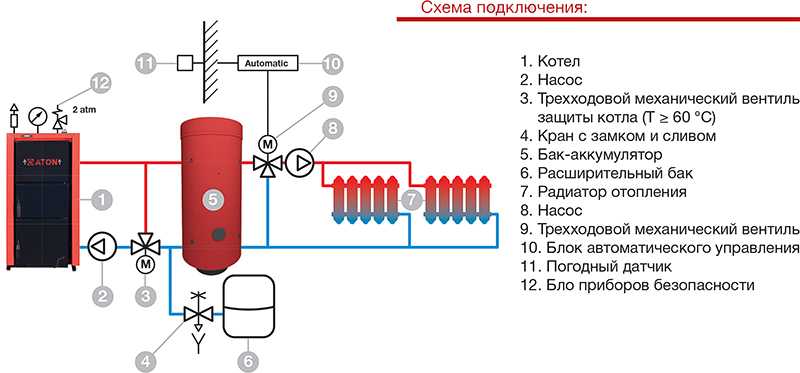

Устройство бака аккумулятора в системе отопления: конструктивные особенности
При таком подходе емкость сервисной аккумуляторной батареи зависит от трех составляющих глубины разряда, уровня заряда и возраста аккумуляторов. Насос должен давить своим высоким давлением на испаритель, обеспечивая тем самым эффективный унос воздушных пузырьков, если есть воздух в системе, из каналов теплообменника, не позволяя им скапливаться в верхней части аппарата.
Емкость сервисных аккумуляторов | ЭлектроФорс

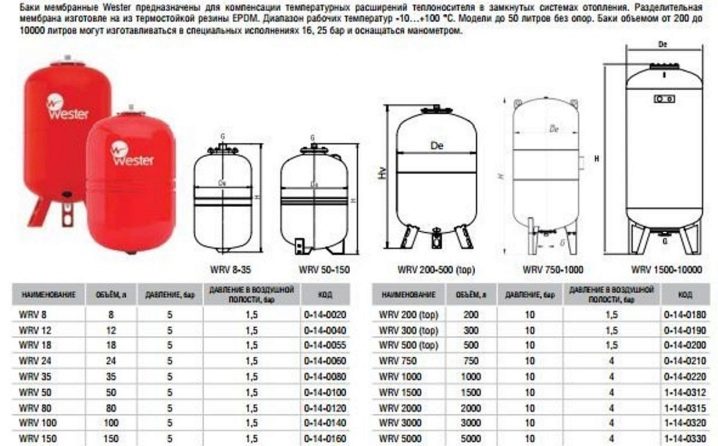

Закрытый расширительный бак с мембраной представляет собой стальной цилиндрический сосуд, разделенный на две части резиновой мембраной, в одной части которой под определенным давлением находится газ обычно азот , другая часть соединяется с гидравлической системой и заполняется водой, см.
обеспечение защиты котла и другого оборудования от перегрева;.
- отсутствие резервирования холодильного оборудования,
- необходимость частичного сезонного слива/заправки теплоносителя (в случае использования воды) и как следствие — повышенная коррозия трубопроводов и арматуры.
- невозможность круглогодичной эксплуатации системы.
Поддерживает постоянство давления в нулевой точке гидравлической системы точке подключения расширительного бака , в том числе гидростатическое давление при отключении насосов, чтобы не допустить ухода воды их верхних точек системы;. Энергия кВт-час одной топки дровами без учета КПД котла. Расчет Бака Аккумулятора Для Чиллера

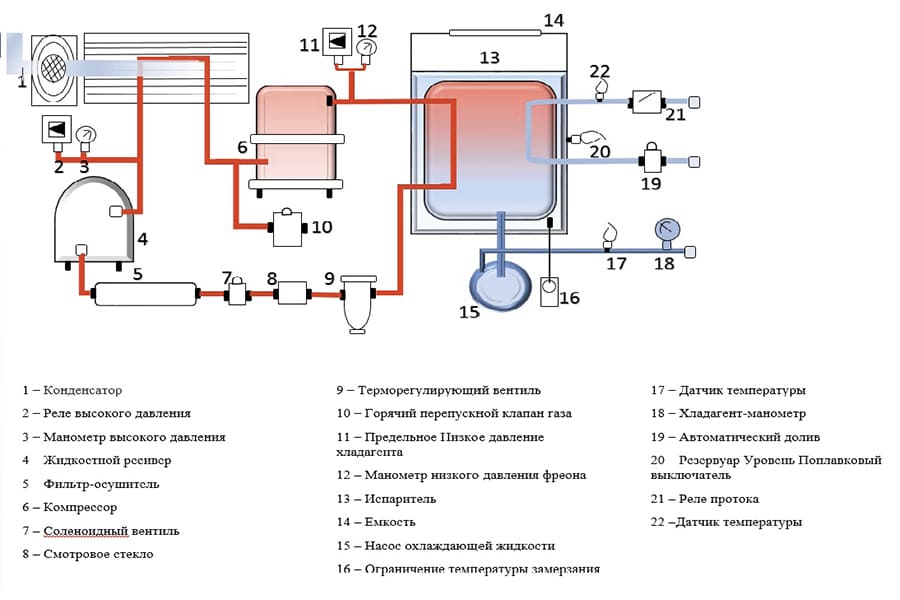

Системы холодоснабжения, принципиальные схемы Прежде чем создавать или модернизировать на катере или яхте систему хранения электрической энергии, необходимо выяснить, сколько электричества ежедневно потребляется и генерируется на судне. Более достоверно оценить состоянии электрической системы поможет информация о вкладе каждого потребителя или источника электроэнергии в ежедневный энергетический баланс.
повышенную инерционность системы с момента розжига котла до выхода системы на рабочий режим проходит гораздо больше времени ;.
Объём резервуара, м3 Длина резервуара, мм Внутренний диаметр, мм 1 1300 1000 2 2400 1200 3 2060 1400 4 3900 1200 5 2040 1900 8 5000 1600 10 2840 2220 15 4260 2220 25 4280 7770 2760 2220 50 9050 2760 75 9060 11500 3240 3000 100 12120 3240.

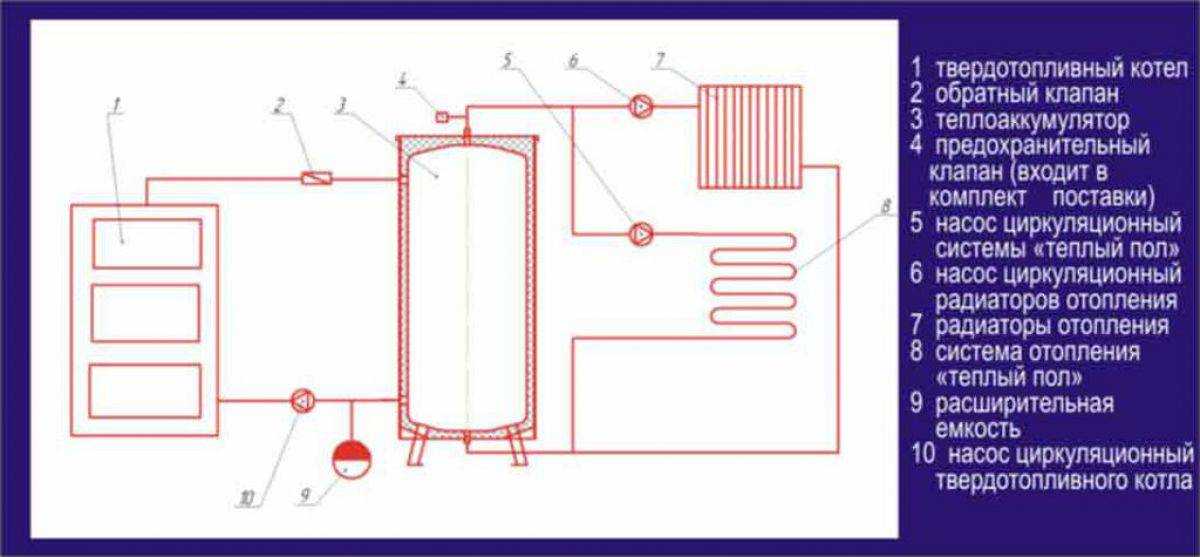

Как рассчитать объем теплоаккумулятора для твердотопливного котла: tvin270584 — ЖЖ
n количество включений насоса в час, 1 час берём из паспорта на насос; Рmax установленное давление отключения насоса, бар;. Прежде чем создавать или модернизировать на катере или яхте систему хранения электрической энергии, необходимо выяснить, сколько электричества ежедневно потребляется и генерируется на судне.

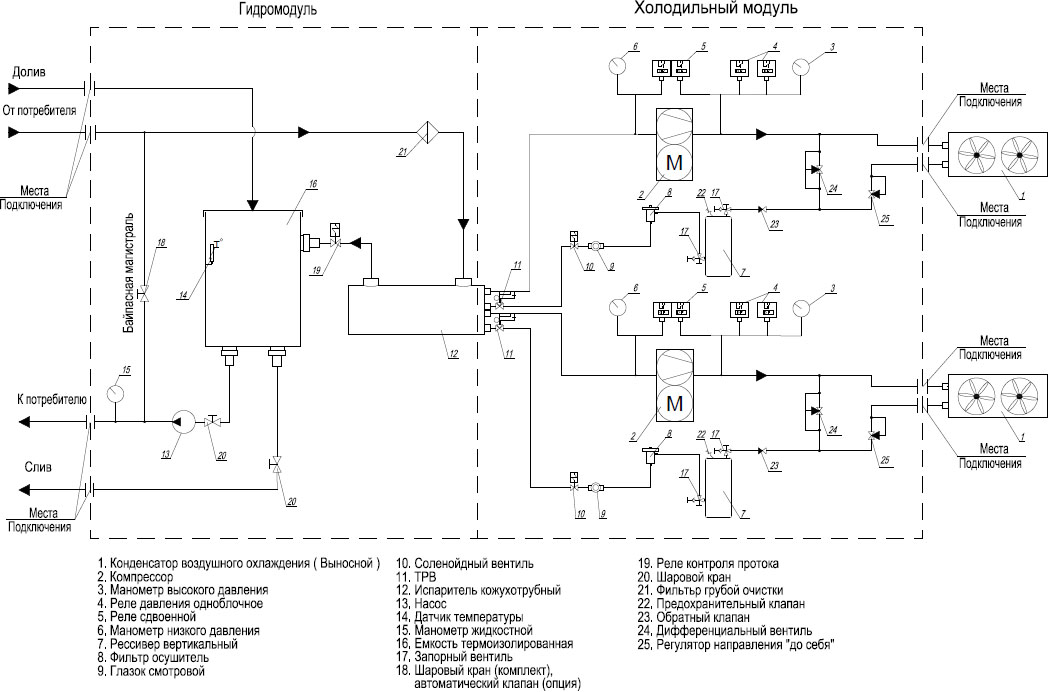

Принципиальные схемы станций холодоснабжения с чиллерами различного конструктивного исполнения — Стр 2
Насос должен обеспечивать требуемый расход через испаритель, только в этом случае производитель оборудования гарантирует равномерное распределение теплоносителя по всем каналам теплообменного аппарата.

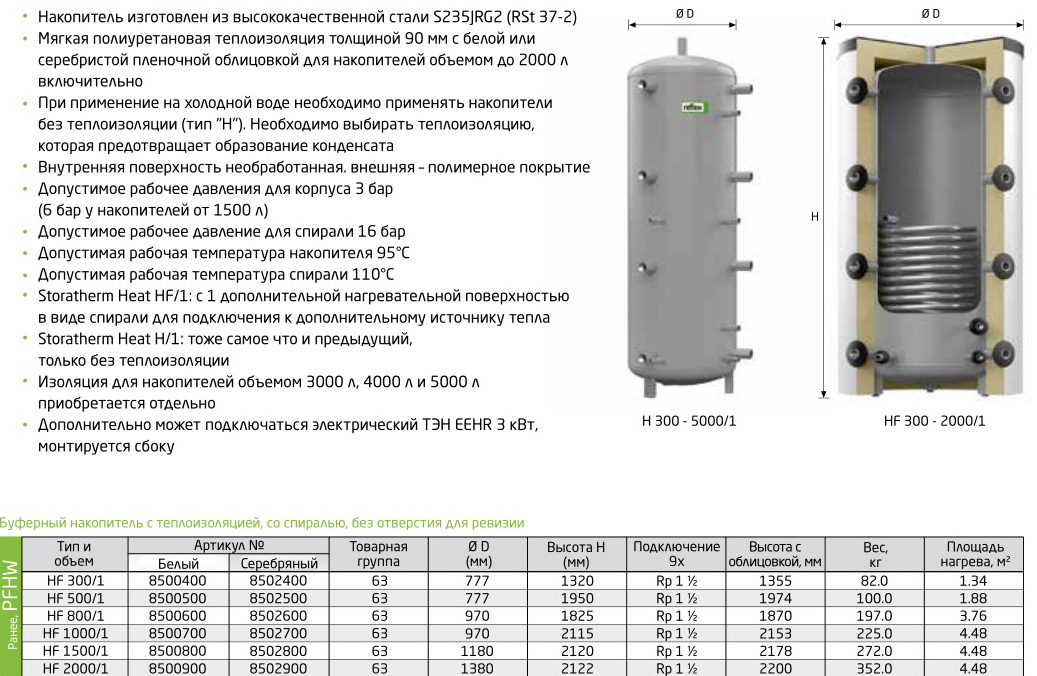

Выбирая теплоаккумулятор для отопления заостряйте внимание на его теплоизоляцию. В трубной магистрали каждого насоса целесообразно устанавливать запорные клапаны для отключения насоса от циркуляционного контура в случае проведения регламентных или ремонтных работ; дренажный и воздушный клапаны , необходимые для опорожнения заправки участка магистрали с насосом. Выравнивание времен наработки насосов с целью равномерности выработки ресурса оборудования. Расчет Бака Аккумулятора Для Чиллера
7. Эксплуатация баков — аккумуляторов Типовая инструкция по технической эксплуатации баков-аккумуляторов горячей воды в системах коммунального теплоснабжения (утв. Приказом Госстроя РФ от 22.01.200 Чтобы обеспечить домашнюю котельную экологически чистым топливом, рекомендуем научиться изготавливать топливные брикеты своими руками . В Инструкции по монтажу чиллеров DAIKIN прямо указано, что в системе должен быть установлен циркуляционный насос, подающий теплоноситель непосредственно в испаритель.
Например, большое количество разного оборудования предназначено работать при максимальной температуре не более 110 градусов.
Также в паспорте на бак должен быть журнал сварочных работ, схемы конструкции, документы, подтверждающие качество элементов, работающих от электросети и подписи заказчика и исполнителей монтажных работ.
От чего зависит емкость

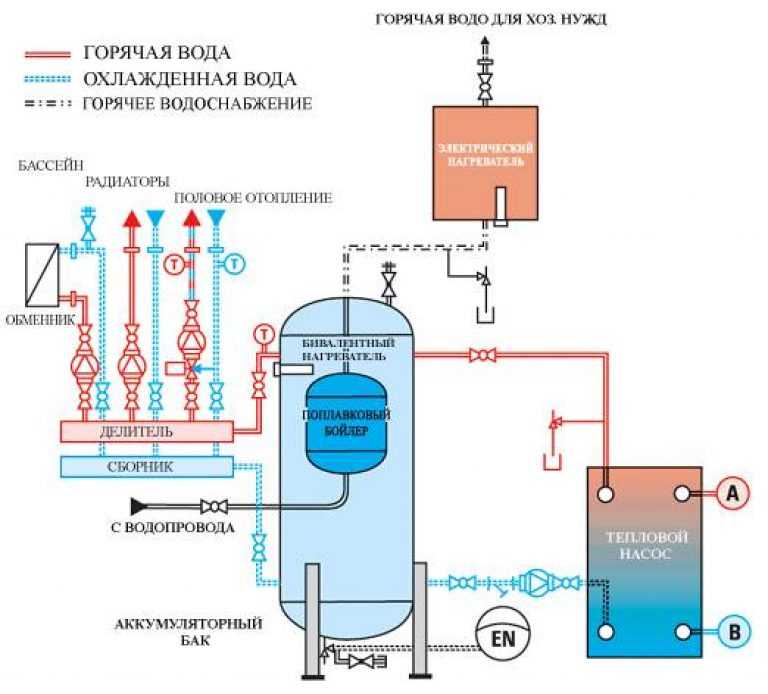

Для подбора теплоаккумулятора необходимо сделать два расчета на максимальный объем и минимальный объем теплоаккумулятора. Прежде чем создавать или модернизировать на катере или яхте систему хранения электрической энергии, необходимо выяснить, сколько электричества ежедневно потребляется и генерируется на судне.
Цепи переменного тока
Внимание На практике доказано, что циркуляционный насос 7, подключенный просто в розетку, и работающий непрерывно в течении суток, может потратить за сутки такое количество тепла, которое достаточно для нагрева бака 300 л. Двухконтурная система холодоснабжения с промежуточным теплообменником с применением этиленгликоля.
- Мощность котла, кВт;
- Время активного горения топлива;
- Тепловая мощность обогрева дома, кВт;
- КПД котла;
- Температуры в трубе подачи и «обратке».
Насос должен обеспечивать требуемый расход через испаритель, только в этом случае производитель оборудования гарантирует равномерное распределение теплоносителя по всем каналам теплообменного аппарата. Заключение Конечно, для защиты от кипения объем теплоаккумлятора получается очень большим. Расчет Бака Аккумулятора Для Чиллера
Что лучше: теплый пол или батареи?
Теплый полБатареи

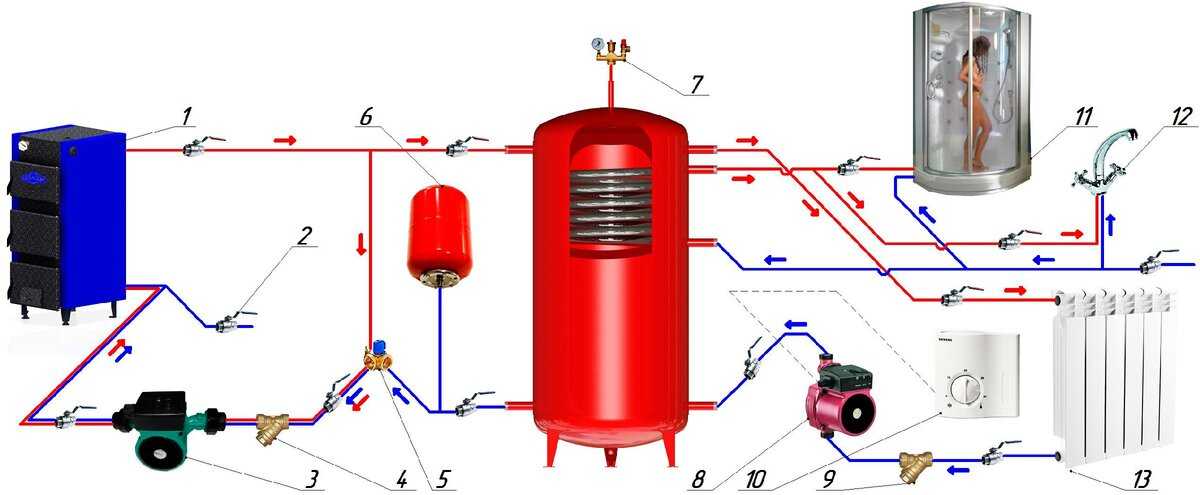

Как подключить бак-аккумулятор (схемы) Если Ваша система отопления работает редко, то можно рассмотреть малый объем теплоаккумулятора. Таким образом для системы отопления дома площадью 200 м2 надо установить теплоаккумулятор емкостью 1,4 м3. Вычисленные таким образом значения для устройств постоянного и переменного напряжения складывают и получают общее потребление электроэнергии от аккумуляторной батареи между зарядками.
Как обработать поверхность → Отделка помещений → Как правильно выбрать краску → Технологии обработки поверхностей → Выравниваем и отделываем стены → Выбор и нанесение грунтовки → Удаление с поверхности → Натяжные потолки и технологии→ Обзоры и отзывы
Бак аккумулятор для холодоснабжения – Холодоаккумуляторы Electrotherm
- Каталог
- Холодоаккумуляторы Electrotherm
Электрические водонагреватели
Нагрев воды при помощи электрических тэнов
| 500 л | 1500 л | 4000 л |
| 600 л | 2000 л | 5000 л |
| 750 л | 2500 л | 6500 л |
| 1000 л | 3000 л | 8500 л |
Комбинированные водонагреватели
Нагрев воды при помощи теплообменника и тэнов
| 500 л | 1500 л | 4000 л |
| 600 л | 2000 л | 5000 л |
| 750 л | 2500 л | 6500 л |
| 1000 л | 3000 л | 8500 л |
Водонагреватели косвенного нагрева
Нагрев воды при помощи теплообменника
| 500 л | 1500 л | 4000 л |
| 600 л | 2000 л | 5000 л |
| 750 л | 2500 л | 6500 л |
| 1000 л | 3000 л | 8500 л |
Теплоаккумуляторы
Буферные емкости для систем отопления
| 500 л | 2000 л | 5000 л |
| 750 л | 2500 л | |
| 1000 л | 3000 л | |
| 1500 л | 4000 л |
Холодоаккумуляторы
Для систем кондиционирования
| 750 л | 2500 л |
| 1000 л | 3000 л |
| 1500 л | 4000 л |
| 2000 л | 5000 л |
Дополнительная комплектация
Для водонагревателей и теплоаккумуляторов
| Шкафы управления | Комплекты КИПиА |
| Тэны | Термостаты |
| Арматура |
Проектировщикам
| 3D-модели и чертежи |
| Полезные статьи |
| Вопросы и ответы |
Простой способ выбрать холодоаккумулятор:
Если у вас есть вопросы по выбору и расчету холодоаккумулятора,
отправьте запрос на подбор и наши консультанты
подберут подходящий холодоаккумулятор.
Также вы можете отправить письмо с вашим вопросом на электронный адрес:
[email protected]
Как производится подбор:
Консультант собирает необходимую информацию (максимальная мощность чиллера, объем помещения, количество жидкости в системе, количество ступеней мощности и т.д.), дает экспертное мнение о целесообразности использования холодоаккумулятора, по запросу высылает техническую и иную документацию, коммерческое предложение.
Вы получаете бесплатно
- Наш опыт в сфере подбора и производства холодоаккумуляторов для различных предприятий и объектов
- Экономию времени на изучение вопроса, по запросу мы предоставим вам обоснование подбора холодоаккумулятора
- Разработку индивидуального изделия под конкретный объект (при необходимости), расчет его стоимости
Отправить заявку на подбор
Описание
Если объем гидравлического контура вашей холодильной установки меньше допустимого объема воды, необходимо использовать дополнительные меры.
Используя холодоаккумулятор, можно добиться снижения частоты включения и выключения компрессорной установки и стабилизировать температуру. Использование бака-аккумулятора позволит снизить затраты работы холодильной установки в моменты пиковой нагрузки. Увеличение тепловой инерции предоставляет ряд преимуществ:
- Значительно продлевает срок эксплуатации чиллера в следствии увеличения периодов между пусками компрессора.
- Уменьшение температурных колебаний контура охлаждения.
Холодоаккумулятор – простейшая конструкция, состоящая из корпуса и слоя теплоизоляции и внутреннего бака. Как правило, изготавливаются из чёрной стали с оцинковкой, что позволяет предотвратить образование конденсата на стенках. Компания «Электротерм» готова изготовить холодоаккумуляторы любой формы и размера, с учетом особенностей холодильного оборудования заказчика. Мы обеспечиваем не только высокое качество нашей продукции и оптимальные сроки производства, но и привлекательные цены.
Бак-аккумулятор для холодоснабжения: основные сферы применения
- Сглаживание пиковых нагрузок.
- Значительное увеличение срока эксплуатации компрессорного оборудования.
- Сглаживание температурных колебаний.
Чтобы определить, нужно ли дополнительное оборудование для вашей установки холодоснабжения, можно проконсультироваться со специалистами компании «Электротерм». Изучив документацию, инженеры смогут предоставить экспертное заключение.
Почему выбирают нас
Рассчитать резервуар для утилизации Заполните простой способ
Поначалу восстановление хладагента кажется простой задачей, особенно с цифровыми машинами для сбора и большими шлангами в нашем распоряжении. К сожалению, все мы знаем, что заправка баков сложнее, чем кажется.
Если вы хотите восстановить хладагент и безопасно хранить его в резервуаре, вам придется выполнить некоторые математические расчеты.
Математика тоже непростая. Вы должны обратить особое внимание на цифры на вашем баке, понять разницу в плотности между хладагентами при данной температуре и убедиться, что вы достигаете только 80% мощности. Все эти переменные вписываются в уравнение, и оно может очень быстро запутаться.
Но есть и хорошие новости. Мобильное приложение HVAC School имеет функцию, которая выполняет расчеты за вас. Все, что вам нужно сделать, это ввести некоторые числа и выбрать хладагент из раскрывающегося меню, и наш калькулятор покажет вам общий вес и максимальную заправку хладагентом.
Эта статья познакомит вас с инструментом заполнения резервуара для восстановления в приложении HVAC School. Прежде чем мы перейдем непосредственно к использованию приложения, мы рассмотрим основы безопасности резервуаров для сбора отходов.
Вес и емкость бака
Вес бака, возможно, является наиболее важным элементом безопасного и эффективного извлечения хладагента. Ключи для оценки веса и емкости резервуара обычно выбиты на верхнем ободе или ручке резервуара, как вы можете видеть на изображении выше.
Эти значения равны весу тары (TW) и вместимости по воде (WC).
Вес тары (TW) – это вес пустого бака. Общий вес бака это все что внутри бака плюс Вес тары. Весы измеряют только общий вес, поэтому вы должны помнить о весе тары при определении максимальной загрузки.
Вместимость по воде (WC) – это общий вес жидкой воды, заполняющей бак на 100 %.
Как вы можете видеть на изображении выше, вес тары составляет 16,6 фунтов, а объем воды — 47,6 фунтов. Однако это НЕ означает, что максимальный вес нашего бака должен составлять 64,2 фунта.
Для получения более подробной информации о безопасности бака-утилизатора ознакомьтесь с этой статьей.
Хладагенты и температуры
Существует одна вопиющая проблема с использованием объема воды для определения максимального заполнения хладагентом. Мы не наполняем баки водой.
Скорее всего, вы заправите бак R-410a или R-22, хотя возможны и другие хладагенты. Эти хладагенты имеют разную плотность в различных температурных условиях, поэтому неправильно (и потенциально опасно) использовать воду для таких расчетов.
Другая важная проблема, связанная с емкостью воды, заключается в том, что она соответствует 100% заполнению бака. Когда вы восстанавливаете хладагент, вы не хотите превышать 80% емкости, потому что гидростатическое давление может возрасти и взорвать бак, если ему некуда деваться.
Сложность достижения 80% мощности заключается в том, что мощность хладагента может колебаться, так как температура окружающей среды влияет на его плотность. Большинство резервуаров рассчитаны на температуру 77°F, и AHRI основывает свои рекомендации по заправке хладагента на 77°F. Тем не менее, задние части наших фургонов могут нагреваться намного выше 77° в течение всего года. Мы основываем наши расчеты на 130 ° F из-за большой осторожности.
Короче говоря, рассчитать максимальный вес бака не так просто, как добавить WC к TW. Вы также должны учитывать удельный вес хладагента (плотность при заданной температуре, которую вы должны умножить на WC). Вы также должны умножить этот продукт на 0,8, чтобы определить 80%-ное заполнение.
Затем, конечно, вы добавляете вес тары, чтобы получить максимальное число, которое вы должны увидеть на своих весах.
Соедините все вместе, и вы получите уравнение, которое выглядит следующим образом:
0,8 x WC x SG +TW
Опять же, WC и TW обозначают вместимость по воде и собственный вес соответственно. SG представляет удельный вес хладагента в температурных условиях.
Как пользоваться калькулятором заполнения школьного бака HVAC
Мы понимаем, что от уравнений у некоторых людей кружится голова. Также немного сложно найти плотность и температуру хладагента, чтобы найти удельный вес. К счастью, калькулятор заполнения резервуара для восстановления в приложении HVAC School позволяет вам ввести несколько чисел и не беспокоиться о математических расчетах.
С помощью калькулятора наполнения резервуара утилизации все, что вам нужно сделать, это указать собственный вес и объем воды, отрегулировать максимальную температуру в соответствии с вашими условиями и выбрать тип используемого хладагента из раскрывающегося меню.
Если вы еще не установили это приложение, вы можете бесплатно загрузить его из магазина приложений iOS для iPhone и из магазина Google Play для устройств Android. Также рекомендуется проверить, установлена ли у вас последняя версия приложения или вам нужно ее обновить.
1. Откройте приложение HVAC School и перейдите в «Инструменты».Когда вы откроете приложение, вы увидите главное меню с четырьмя вариантами. Опция «Инструменты» является третьей внизу, и рядом с ней есть гаечный ключ. Выберите этот параметр в меню.
2. Пролистайте меню и перейдите к пункту «Заполнение бака-утилизатора».В приложение HVAC School встроено несколько различных калькуляторов, и заполнение бака-утилизатора — один из них. Это последняя опция в меню. Прокрутите вниз до него и выберите его.
3. Введите соответствующие цифры в первые три поля Мы требуем от вас ввести только три значения: собственный вес (TW на вашем баке), вместимость воды (WC на вашем баке) и температура окружающей среды ( по умолчанию 130°F).
В качестве примера я использовал вес тары и емкость по воде, указанные в примере резервуара, который мы использовали ранее (TW = 16,6 фунтов, WC = 47,6 фунтов). Я оставил температуру по умолчанию.
В качестве хладагента по умолчанию указан R-22, но вы можете выбрать все типы хладагентов, нажав раскрывающееся меню. Если у нас нет вашего хладагента в списке, вы можете выбрать опцию «Определяется пользователем» и ввести плотность самостоятельно.
В правой части изображения выше показано расширенное раскрывающееся меню. Для примера мы выбрали R-410a.
5. Выберите «Рассчитать», чтобы получить общий вес и вес хладагента. Вы увидите два разных значения, которые слегка выделены серым цветом. Верхнее значение — это общий вес, который представляет собой вес наполнения плюс вес тары. Это максимальное число, которое вы должны увидеть на своих весах. Согласно нашему примеру, общий вес рекуператора R-410a не должен превышать 49,97 фунтов на весах.
Нижнее значение — вес хладагента. Это просто вес заполнения, который говорит вам, сколько хладагента вы можете хранить в баке, чтобы достичь 80% емкости при заданной вами температуре. В нашем примере мы можем хранить до 33,37 фунтов R-410a в нашем баке.
Еще несколько вещей, которые следует упомянуть о резервуарах и восстановлении
Еще один момент, который мы должны упомянуть о резервуарах, это то, что они могут выдерживать только определенное давление. Как и вес тары и вместимость по воде, рабочее давление также должно быть проштамповано в верхней части резервуара. Посмотрите на пример ниже:
Если вам трудно его разглядеть, на штампе написано DOT-4BA400 .
Штамп представляет стандарт рабочего давления. Департамент транспорта (DOT) регулирует и контролирует производство и обращение с цистернами; поэтому штамп рабочего давления начинается с DOT. Вы также захотите посмотреть на число в конце. В данном случае 400 означает, что бак рассчитан на рабочее давление 400 фунтов на кв.
дюйм. Тем не менее, было проверено, что он выдерживает двойное давление: 800 фунтов на кв. дюйм изб.
Резервуары могут взорваться под избыточным давлением, поэтому обязательно избегайте условий высокого давления или экстремальных температур с хладагентами под высоким давлением. Также рекомендуется хорошо обслуживать резервуары и прекращать их использование, если есть вмятины или другие признаки повреждения.
В конце концов, будьте осторожны и разумны со своими танками. Прочтите баки и обратите на них внимание, но не слишком зацикливайтесь на математике, связанной с весом бака и емкостью хладагента. Приложение HVAC School может позаботиться об этом за вас.
Руководство по проектированию расширительного бака, определение размера и выбор расширительного бака для системы охлажденной воды
Раздел 1.0: Введение
Расширительный бак используется в системе охлажденной воды для выполнения трех основных задач: (1) компенсировать тепловое расширение охлажденной воды, (2) постоянно поддерживать положительное давление во всех точках системы и (3) поддерживать чистое положительное всасывание.
напор в насосе(ах) охлажденной воды. Помимо расширительного бака, существуют и другие методы и оборудование, которые помогают достичь этих трех целей, но в этом руководстве будет обсуждаться только то, как расширительный бак влияет на эти три цели. Кроме того, будут обсуждаться три типа расширительных баков, а также уравнения их размеров. Три типа расширительных баков: (1) открытые, (2) закрытые и (3) мембранные. Наконец, будут обсуждаться элементы конструкции, связанные с расширительными баками, в том числе расположение расширительного бака, материалы бака, производители баков и
Основными единицами, которые используются в калькуляторе, являются обычные системные единицы США (USCS). Таким образом, это руководство посвящено исключительно USCS. Тем не менее, версия SI также будет предоставлена в будущем.
Раздел 1.1: Заявление об отказе от ответственности
Компания Engineering Pro Guides ни при каких обстоятельствах не несет ответственности за любые случайные, косвенные, косвенные, штрафные или особые убытки любого рода или любые другие убытки, включая, помимо прочего, убытки, возникшие в результате упущенной выгоды.
, потерю контрактов, потерю репутации, деловой репутации, данных, информации, дохода, ожидаемой экономии или деловых отношений, независимо от того, была ли компания Engineering Pro Guides уведомлена о возможности такого ущерба, возникающего в результате или в связи с использованием этого документ/программное обеспечение или любые ссылочные документы и/или веб-сайты.
Это руководство и калькулятор были созданы на основе ситуаций, описанных в этом руководстве. Хотя целью было создать калькулятор и руководство, применимые во всех ситуациях, существуют уникальные условия, при которых этот калькулятор и руководство неприменимы. Пожалуйста, убедитесь, что это руководство и калькулятор применимы к вашей ситуации.
Раздел 2.0: Общая система охлажденной воды
В этом руководстве рассматриваются проектирование и выбор расширительного бака в общей системе охлажденной воды. Расширительный бак является частью общей системы охлажденной воды, которая часто включает чиллер, трубопровод, клапаны/фитинги, насос охлажденной воды, блоки обработки воздуха и фанкойлы.
3.0 Типы расширительных баков
Существует несколько типов расширительных баков, поставляемых различными производителями. Однако для целей уравнения существует только три основных типа. В этом разделе будут рассмотрены основные производители и их модели расширительных баков, и каждая модель будет классифицирована в рамках одного из трех уравнений расширительного бака. Три основных уравнения расчета размеров расширительного бака: (1) открытый бак, (2) закрытый бак без баллона и (3) закрытый бак с баллоном.
3.1 Открытый резервуар
Открытый резервуар, скорее всего, не будет использоваться в проекте вашей системы HVAC, но он показан здесь для полноты картины. Открытый резервуар состоит из большого резервуара с выходом в атмосферу. По мере повышения температуры в системе жидкость расширяется в бак, как показано на рисунке ниже.
1: На рисунке слева показан открытый расширительный бачок при низкой температуре жидкости. При повышении температуры жидкость расширяется и начинает увеличиваться объем внутри расширительного бачка. Это показано красным цветом на рисунке справа. Открытый резервуар обычно располагается в верхней части системы.
Открытый резервуар управляется приведенным ниже уравнением. Термин (v_2/v_1 -1) описывает процентное изменение объема системного объема. Член 3α∆t описывает процентное изменение объема трубопровода из-за расширения трубопровода. Этот член вычитается из процентного изменения объема, поскольку расширение трубы поможет компенсировать расширение объема жидкости.
Описание переменных и единиц измерения см. в разделе 3.4.
3.2 Закрытый бак без баллона
Закрытый расширительный бак без баллона не имеет отверстий для выхода в атмосферу. Это просто закрытый резервуар с подключением к системе охлажденной воды.
Закрытый резервуар имеет дополнительное пространство, которое заполняется воздухом, когда температура в системе низкая. По мере повышения температуры в системе охлажденной воды объем увеличивается и заполняет пустое пространство внутри резервуара.
Уравнение, управляющее закрытым резервуаром, показано ниже. Это уравнение следует тому же основному формату, что и открытый резервуар, за исключением того, что константа «2» заменена членом (P_a/P_1)-(P_a/P_2). Этот термин описывает изменение давления, которое может быть обеспечено в расширительном баке. В открытом резервуаре изменение давления недопустимо. Открытый резервуар будет заполняться по мере расширения жидкости, но как только объем резервуара будет заполнен, любой дополнительный объем переполнит резервуар, и изменение давления не произойдет.
С другой стороны, закрытый резервуар может приспособиться к увеличению объема и давления. По мере расширения жидкости объем в резервуаре увеличивается. Затем, как только объем будет заполнен, закрытый резервуар больше не будет увеличиваться в объеме, но будет увеличиваться давление. Таким образом, расширительный бачок может вместить большее расширение жидкости при меньшем объеме.
Описание переменных и единиц измерения см. в разделе 3.4.
3.3 Закрытый бак с баллоном/мембраной
Закрытый бак с баллоном или диафрагмой является наиболее распространенным расширительным баком. Этот расширительный бак похож на закрытый бак, за исключением того, что внутри бака есть камера или диафрагма, которая разделяет воду и воздух. Когда объем охлажденной воды расширяется, вода давит на камеру или диафрагму. Мембрана или диафрагма служат барьером между воздухом и водой, чтобы ограничить попадание воздуха в воду.
Камера или диафрагма также позволяет воздуху внутри камеры или диафрагмы быть предварительно заряженным или сжатым.
Важность наддува воздуха заключается в том, что он определяет давление, которое должна достичь охлажденная вода, прежде чем расширительный бак примет объем. Например, закрытый резервуар имеет давление 14,7 фунтов на квадратный дюйм. Когда давление охлажденной воды превышает 14,7 фунтов на квадратный дюйм, охлажденная вода будет поступать в расширительный бак. С другой стороны, допустим давление в камере/диафрагме составляет 25 фунтов на кв. дюйм, тогда охлажденная вода будет поступать в резервуар только тогда, когда давление охлажденной воды превысит 25 фунтов на кв. дюйм. Это позволяет закрытому резервуару с баллоном или диафрагмой иметь меньший объем, поскольку ему не нужно принимать объем при более низком давлении.
Основное уравнение для баллонного или мембранного расширительного бака с предварительно нагнетаемым воздухом показано ниже.
Верхний срок такой же, как закрытый расширительный бачок. Нижний член заменил атмосферное давление на P_pre, которое представляет собой предварительно заряженное давление.
Чаще всего предварительное давление выбирается равным минимальному давлению в системе P1. Это сводит приведенное выше уравнение к приведенному ниже уравнению.
3.4 Определения входных данных уравнения
В следующей таблице перечислены все переменные, использованные в предыдущих уравнениях, а также приведены описания и единицы измерения для каждой переменной на основе USCS.
Раздел 4.0: Определение размера расширительного бака
После выбора типа расширительного бака необходимо определить значения, которые будут использоваться в уравнении, соответствующем типу расширения. В этом разделе будет обсуждаться каждая из переменных, чтобы вы могли определить значения для каждой переменной в различных ситуациях.
4.1 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ТЕМПЕРАТУРЫ
Значения температуры используются для определения «дельта Т» и значений удельного объема, которые обсуждаются в следующем разделе. Вы должны найти самые низкие и самые высокие температуры, которые будут иметь место в системе охлажденной воды.
Низкая температура: Значение низкой температуры — это просто температура подачи охлажденной воды. Диапазон температур подачи охлажденной воды ограничивается следующими двумя требованиями. Температура подачи охлажденной воды должна быть достаточно низкой для осушения воздуха, но не слишком низкой, чтобы охладитель не замерз. Типичные температуры охлажденной воды показаны ниже.
- Подача охлажденной воды: от 42 F до 48 F/5,56 C до 7,78 C
- Возвратная охлажденная вода: от 52 F до 58 F/от 5,56 C до 7,78 C
Если система охлажденной воды представляет собой смесь гликолей, то самая низкая температура может отличаться от указанной выше.
Добавление гликоля в охлажденную воду позволяет снизить температуру подачи охлажденной воды из-за его более низкой точки замерзания.
Высокая температура: Значение высокой температуры обычно представляет собой температуру, возникающую, когда чиллер и насос(ы) охлажденной воды выключены. Когда система охлажденной воды отключена, температура охлажденной воды может достигать температуры окружающей среды. В здании без кондиционера температура может быть от 80 до 9.Диапазон 0 F. Если трубопровод охлажденной воды расположен снаружи, то температура охлажденной воды может превышать 100 F, в зависимости от местоположения.
4.2 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ УДЕЛЬНОГО ОБЪЕМА
Значения удельного объема определяются из данных о свойствах жидкости. Калькулятор расширительного бака включает конкретные значения объема для воды и различных смесей полипропиленгликоля и полиэтиленгликоля.
Значения удельного объема также можно найти в ASHRAE Fundamentals для воды и на следующем веб-сайте для гликолевых смесей.
4.3 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ДАВЛЕНИЯ
4.3.1 НИЗКОЕ ДАВЛЕНИЕ/ДАВЛЕНИЕ НАПОЛНЕНИЯ
Низкое давление – это минимальное давление в системе, обеспечивающее выполнение наиболее жестких требований из следующих двух ограничений: (1) 10 фунтов на кв. дюйм в самой высокой точке трубопровода или (2) чистый положительный напор на всасывании, необходимый для насоса охлажденной воды.
(1) Ограничение по высоте: Низкое давление или давление наполнения — это давление, необходимое в точке наполнения, необходимое для заполнения всей системы трубопроводов и достижения манометрического давления 10 фунтов на кв. дюйм в самой высокой точке трубопровода, чтобы предотвратить попадание воздуха в воду/раствор. При расчете этого давления вы должны исходить из того, что насос(ы) выключен, а температура жидкости самая высокая.
Точка наполнения обычно используется, потому что расширительный бак расположен в точке наполнения и имеет почти такое же давление. Если расширительный бачок расположен вдали от точки наполнения, то можно использовать разницу высот между точкой наполнения, чтобы найти минимальное давление в расширительном бачке.
Например, предположим, что температура наполняющей воды составляет 75 F, и вода поступает в систему на высоте 10 футов над чистым полом, а самая высокая точка системы находится на высоте 150 футов над чистым полом. Это приведет к перепаду высот в 140 футов или 60,7 фунтов на квадратный дюйм. Таким образом, давление наполнения должно составлять 70,7 фунтов на квадратный дюйм. Этот пример показан на первом следующем рисунке.
(2) Ограничение чистого положительного напора на всасывании: Далее следует также проверить чистый положительный напор на всасывании, требуемый для насосов охлажденной воды. Низкое давление или давление наполнения должно быть достаточно большим, чтобы удовлетворялся требуемый чистый положительный напор на всасывании.
Например, предположим, что температура наполняющей воды составляет 75 F, и вода поступает в систему на высоте 10 футов над чистым полом, а самая высокая точка системы находится всего в 30 футах над чистым полом. Это приведет к перепаду высот всего в 20 футов или 8,6 фунтов на квадратный дюйм. Таким образом, согласно предыдущему ограничению минимальное давление будет составлять всего 18,6 фунтов на кв. дюйм. Однако, если насос охлажденной воды расположен на 10 футов выше точки заполнения, тогда давление на всасывании насоса охлажденной воды будет всего 14,3 фунтов на кв. дюйм. Если для насоса требуется чистая положительная высота всасывания 20 фунтов на квадратный дюйм, то давление наполнения, определенное из ограничения высоты, не будет соответствовать чистому положительному значению высоты всасывания. Таким образом, давление наполнения должно быть увеличено, чтобы соответствовать чистому положительному ограничению высоты всасывания. Этот пример показан на втором следующем рисунке.
дюйм на всасывании насоса охлажденной воды. Как видите, красный показывает более высокое минимальное давление в точке заполнения и, следовательно, более высокое минимальное давление в расширительном бачке. Таким образом, для вашего уравнения вы должны использовать более высокое значение минимального давления, основанное на NPSHR. Насос выключен при определении минимального давления. 5.3.2 ВЫСОКОЕ ДАВЛЕНИЕ
Значение высокого давления – это максимальное давление, которое может возникнуть в расширительном баке, при котором из-за высокого давления не происходит отказ предохранительных клапанов или оборудования. Первый сценарий, который нужно проверить, это когда насос включен, а охлажденная вода имеет максимальную температуру. Хотя это, скорее всего, никогда не произойдет на практике, это возможно, и ваша конструкция должна выдерживать экстремальные возможности. Например, предположим, что насос охлажденной воды обеспечивает давление 40 фунтов на кв. дюйм, а чиллер настроен на максимальное давление 125 фунтов на кв.
дюйм. Вы начинаете с чиллера с манометрическим давлением 125 фунтов на квадратный дюйм, а затем давление на всасывании насоса будет составлять 85 фунтов на квадратный дюйм. Предположим, что потери в трубопроводе от расширительного бака до насоса составляют 4,3 фунта на кв. Тогда расширительный бак будет иметь высокое давление 80,7 фунтов на квадратный дюйм.
Сценарии всегда следует запускать с включенным и выключенным насосом, поскольку оборудование должно находиться в пределах требуемого давления, независимо от того, включен насос или нет.
Например, если вы запускаете сценарий с максимальным давлением в точке заполнения системы 125 фунтов на кв. дюйм, что является типичным максимальным давлением для фитингов трубопроводов, и насос выключен, то предельные значения давления соблюдаются для всего оборудования. . Однако, как только насос будет включен, вы превысите требуемое для чиллера давление в 125 фунтов на кв. дюйм.
160,7 фунтов на квадратный дюйм превысит максимальное давление в чиллере 125 фунтов на квадратный дюйм. Таким образом, максимально допустимое давление в расширительном баке должно быть снижено со 125 фунтов на кв. дюйм до 890,3 фунта на кв. дюйм, как показано на предыдущем рисунке. 5.3.3 ТОЧКА НЕИЗМЕНЕНИЯ ДАВЛЕНИЯ
Часто можно услышать, что расширительный бачок – это точка, в которой давление в системе не меняется. Это верно, но предполагается, что температура не меняется. Так что не путайте предыдущую дискуссию о максимальном и минимальном давлении с тем, что давление в расширительном бачке не меняется при включении или выключении насоса. На самом деле вы можете видеть, что давление не меняется при включении и выключении насоса на предыдущих рисунках 8 и 9..
5.4 Линейный коэффициент теплового расширения
Для расчетов можно использовать следующий линейный коэффициент теплового расширения. Однако более точные значения можно получить, используя данные, предоставленные производителями труб.
Если у вас смесь нескольких типов труб, вам следует использовать более низкий коэффициент теплового расширения. Это позволит увеличить расширительный бачок. Если у вас более высокий коэффициент теплового расширения, вы воспользуетесь преимуществами увеличения объема системы, возникающего при расширении трубопровода. Когда жидкость нагревается, она расширяется, но труба также расширяется, чтобы вместить часть увеличенного объема жидкости. Таким образом, выбор материала трубы, который расширяется меньше всего, даст наиболее консервативный результат.
Раздел 5.0: ПРОБЛЕМЫ КОНСТРУКЦИИ РАСШИРИТЕЛЬНОГО БАКА
В этом разделе рассматриваются наиболее распространенные проблемы проектирования, возникающие при проектировании расширительного бака для системы охлажденной воды. Вопросы включают в себя, где разместить резервуары, какой материал выбрать для резервуара и какого производителя использовать для резервуара.
5.
1 РАЗМЕЩЕНИЕ БАКАПри размещении расширительного бачка необходимо проверить давление в системе, когда насос включен и выключен, а также когда система холодная или горячая. Типичное расположение расширительного бака — на линии всасывания насоса охлажденной воды, рядом или на линии заполнения. Другое возможное расположение, которое используется реже, — это самая высокая точка системы. Лучший способ понять, где находится резервуар, — это понять последствия размещения резервуара в этих двух местах.
5.1.1 РЕЗЕРВУАР, РАСПОЛОЖЕННЫЙ НА ВХОДЕ CHWP
При расположении резервуара на всасывании CHWP, вблизи самой низкой точки системы, минимальное и максимальное давление будут намного выше, чем в резервуаре в самой высокой точке. Это связано с тем, что на самую низкую точку будет оказывать давление высота, действующая на эту точку. На следующей диаграмме предполагается, что минимальная температура составляет 40 ° F, а максимальная температура составляет 100 ° F. Максимальное и минимальное давление определяются на основе перепада высот и насоса, который обеспечивает давление 40 фунтов на квадратный дюйм.
Кроме того, общий объем охлажденной воды составляет 2100 галлонов, а расширительный бак представляет собой бак мембранного типа. В результате получается бак на 104 галлона.
Преимущество расположения бака на всасывании CHWP заключается в том, что расширительный бак обычно легче обслуживать рядом с насосами и чиллерами. Насосы и чиллеры расположены на первом этаже в техническом помещении, потому что слишком сложно обслуживать оборудование на крыше и слишком сложно заменять оборудование на крыше.
Как вы, возможно, помните, расположение резервуара является точкой постоянного давления, когда насос включается и выключается, при условии, что температура остается постоянной. Таким образом, резервуар обычно не расположен на стороне нагнетания насоса, поскольку это означает, что независимо от того, когда насос включен или выключен, давление на выходе насоса будет одинаковым. В основном, когда насос включен, давление в системе охлажденной воды снижается, а не увеличивается.
5.1.2 РЕЗЕРВУАР, РАСПОЛОЖЕННЫЙ В САМОЙ ВЫСОКОЙ ТОЧКЕ
Когда резервуар расположен в самой высокой точке, максимальное и минимальное давление будут ниже. Если все остальные переменные оставить равными и изменить только максимальное и минимальное давление, расширительный бак должен быть на 39 галлонов. Как видите, размещение резервуара в более высокой точке с более низким давлением приведет к уменьшению размера резервуара. Недостатками являются проблемы обслуживания с ремонтом и заменой бака в самой высокой точке системы охлаждённой воды.
5.2 МАТЕРИАЛЫ БАКА
При выборе расширительного бака сначала необходимо выбрать тип, а затем размер.
Следуя этим вариантам, вы должны затем выбрать материал резервуара.
Кожух: Кожух расширительного бака должен быть сертифицирован ASME, а также должен выдерживать давление в системе. Обычно оболочка рассчитана на давление 150 фунтов на квадратный дюйм, и большинство оболочек изготовлены из стали.
Мембрана/камера: Мембрана/камера должна выдерживать коррозионную активность воздуха/воды или гликоля. Поскольку охлажденная вода, как правило, не используется для питьевой воды, диафрагма/камера не требует одобрения для работы с питьевой водой. Материал диафрагмы/камеры обычно представляет собой пластик, подобный полипропилену, или каучук, подобный бутилу.
5.3 ПРОИЗВОДИТЕЛИ РЕЗЕРВУАРОВ
Производители, поставляющие этот тип расширительного бака, показаны в таблице ниже. Последний раз эта таблица обновлялась в январе 2018 года. Производители могли изменить приведенную ниже информацию.
Веб-сайт производителя
- Amtrol: https://www.
amtrol.com/product/therm-x-trol-expansion-tanks/ - Flexcon: https://www.flexconind.com/products/category.html?newsid=62
amtrol.com/product/therm-x-trol-expansion-tanks/5.4 ВСПОМОГАТЕЛЬНЫЕ УСТРОЙСТВА
Расширительный бак имеет следующие типичные вспомогательные устройства, которые помогают поддерживать функцию расширительного бака.
Запорный клапан: Запорный клапан должен быть установлен на системном соединении между системой охлажденной воды и расширительным баком. Запорный клапан позволяет отсоединить расширительный бачок, чтобы его можно было отремонтировать или заменить.
Сливной клапан: Для ремонта бака необходимо слить воду из расширительного бака. Таким образом, на резервуаре или на трубопроводе, ведущем к резервуару, должен быть предусмотрен сливной клапан. Сливной клапан должен находиться в самой нижней точке бака и должен располагаться между запорным клапаном и расширительным баком.
Воздушный клапан: Воздушный клапан используется для наполнения сжатым воздухом баллонных/мембранных расширительных баков.
Опоры: Расширительный бак следует подвешивать либо к потолку, либо к стене, либо к полу. Расширительный бак не должен поддерживаться трубопроводом.
Раздел 6.0: ПРОБЛЕМЫ КОНСТРУКЦИИ РАСШИРИТЕЛЬНОГО БАКА
6.1 ПОДАЧА ЖИДКОСТИ
В этом разделе вы введете диапазон температур и диапазон давления для жидкости. Кроме того, вы также должны указать жидкость как 100% воду или смесь воды и гликоля.
6.2 ВВОДЫ ТРУБОПРОВОДОВ
В разделе трубопроводов необходимо ввести в таблицу все трубопроводы охлажденной воды.
Для этого участка должны встречаться все длины труб. Трубопровод вместе с оборудованием будет определять общий объем системы.
6.3 ВХОДЫ ОБОРУДОВАНИЯ
Далее вы должны ввести в таблицу все оборудование и объем охлажденной воды в каждой единице оборудования.
