Проникновение воздуха может серьезно повлиять на ваши счета за электроэнергию.
Расчет инфильтрации воздуха в здании требует сложного набора операций, но результат дает четкое представление о том, как здание работает с точки зрения энергоэффективности и поддержания уровня комфорта. Специалисты по строительным эксплуатационным характеристикам используют расчеты инфильтрации воздуха, чтобы определить, сколько воздуха следует герметизировать в здании, сколько энергии можно сэкономить и нужна ли механическая вентиляция для обеспечения качества воздуха в помещении. Проникновение воздуха в здание также является критерием государственной рейтинговой системы Energy Star.
Шаг 1
Определите давление воздуха в здании по отношению к наружному воздуху с помощью испытания двери с вентилятором. При испытании дверцы воздуходувки измеряется воздушный поток, необходимый для создания в здании определенного давления воздуха по отношению к атмосферному давлению в кубических футах в минуту, называемый кубическими футами в минуту.
Шаг 2
Вычислите объем здания в кубических футах. Рассчитайте объем каждой комнаты и коридора отдельно и сложите все результаты вместе. Метод расчета объема любого пространства в форме коробки состоит в том, чтобы измерить и умножить длину на ширину на высоту, чтобы получить кубические футы. Чтобы упростить эту задачу, есть бесплатные онлайн-калькуляторы объема. Большинство онлайн-калькуляторов также рассчитывают объем других форм, таких как цилиндры, в случае, если в здании есть места нестандартной формы.
Шаг 3
Разделите 50 куб. Футов в минуту на количество кубических футов в здании. В нашем примере 1800 кубических футов в минуту50 ÷ 16000 кубических футов = 0,1125.
Шаг 4
Умножьте частное от cfm50 на объем, умноженный на 60 (минут в час), чтобы найти воздухообмен в час при давлении 50 паскалей, называемом ACH50. Это количество раз, когда весь объем воздуха в здании изменится за один час при давлении 50 паскалей. Например .1125 x 60 = 6,75 ACH50.
Шаг 5
Обратитесь к таблице LBL, чтобы узнать коэффициент LBL здания. Коэффициент LBL определяется по трем критериям и используется для преобразования ACH50 в ACHn, или естественный воздухообмен в час. ACHn — это стандартное средство измерения инфильтрации воздуха, используемое в рейтинговой программе правительства США Energy Star, а также в большинстве компаний, занимающихся производительностью зданий.
ШАГ 6
Разделите ACH50 на коэффициент LBL. Например, 6,75 ACH50 ÷ 16,7 LBL factor = 0,40 ACHn. Следовательно, 40 естественных воздухообменов в час или ACHn — это инфильтрация воздуха для этого здания.
Предупреждение
Помните, что слишком слабое проникновение воздуха требует механической вентиляции для предотвращения серьезных рисков для здоровья.
Инфильтрация – воздух – Большая Энциклопедия Нефти и Газа, статья, страница 1
Cтраница 1
| Количество воздуха Ю3. инф, кг / ( м-с, инфильтрующегося через. м длины щели притворов [ I ].| К определению тепловых потерь. [1] |
Инфильтрация воздуха учитывается для окон и дверей, расположенных только с наветренной стороны; для фонарей, не защищенных от задувания – только с одной стороны фонаря; расчетную зимнюю скорость ветра ( 1 – 5 м / с) принимают по СНиП П – А.
[2]
Инфильтрация воздуха в холодный период года через наружные ограждения снижает температуру на внутренней поверхности конструкции. [3]
| К определению тепловых потерь.| Количество воздуха Ю3 § Ннф, кг / ( м-с, инфильтрующегося через 1 м длины щели притворов.| Значения коэффициента В в формуле. [4] |
Инфильтрация воздуха учитывается для окон и дверей, расположенных только с наветренной стороны; для фонарей, не защищенных от задувания – только с одной стороны фонаря; расчетную зимнюю скорость ветра ( 1 – 5 м / с) принимают по СНиП И-А. [5]
Инфильтрация воздуха должна быть изучена более детально. Наружный воздух перед поступлением в жилое помещение не только должен подогреваться до комнатной температуры, но и соответствующим образом увлажняться для создания комфортных условий. [6]
При инфильтрации воздуха через оконные проемы влажность воздуха в помещении заметно уменьшается, и потому, несмотря на низкие температуры остеклений в нижних этажах, не возникает опасности образования инея или льда на стеклах.
Последнее отмечается в холодных или сырых помещениях нижних этажей многоэтажных зданий, а также в малоэтажных домах, где вследствие малого теплового напора инфильтрация может сменяться эксфильтрацией под воздействием ветра.
[7]

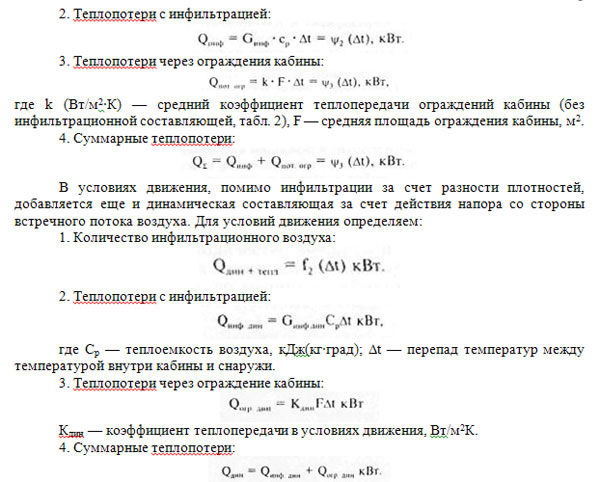

Учитывая инфильтрацию воздуха в дымовую трубу, произведем расчет температуры продуктов сгорания на оголовке, ис-аользуя данные на стр. [8]
Во-первых, инфильтрация воздуха через наружные ограждения приводит к значительным потерям тепла. Во-вторых, потоки воздуха, распространяясь по зданию, способствуют переносу вредных выделений из одних помещений в другие. В связи с этим и возникает необходимость изучения вопросов воздушного режима здания и учета их при проектировании вентиляции зданий. [9]

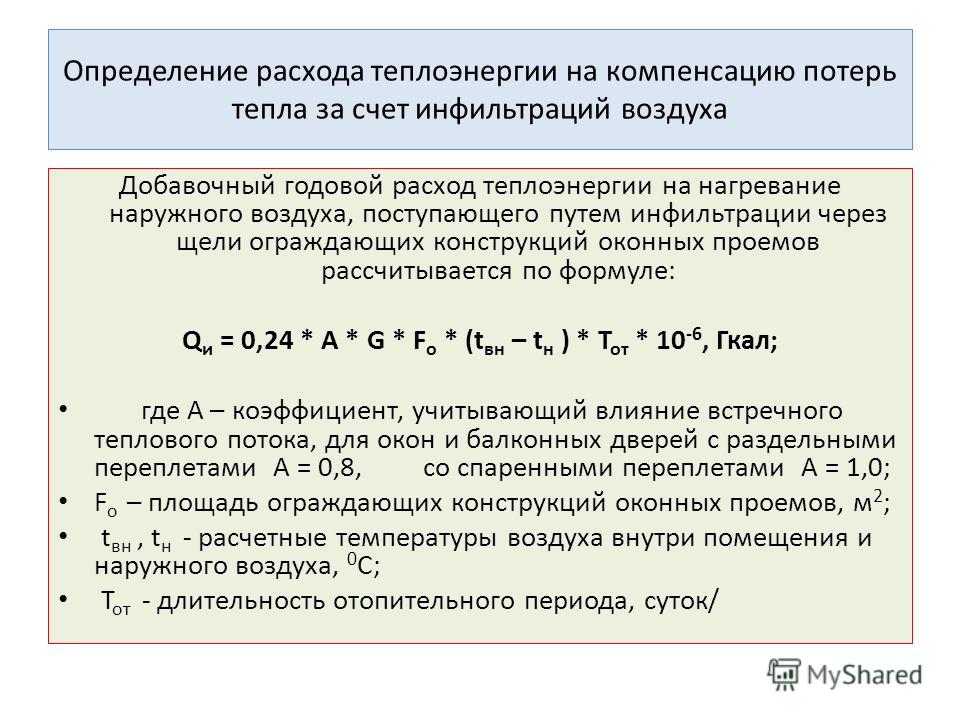

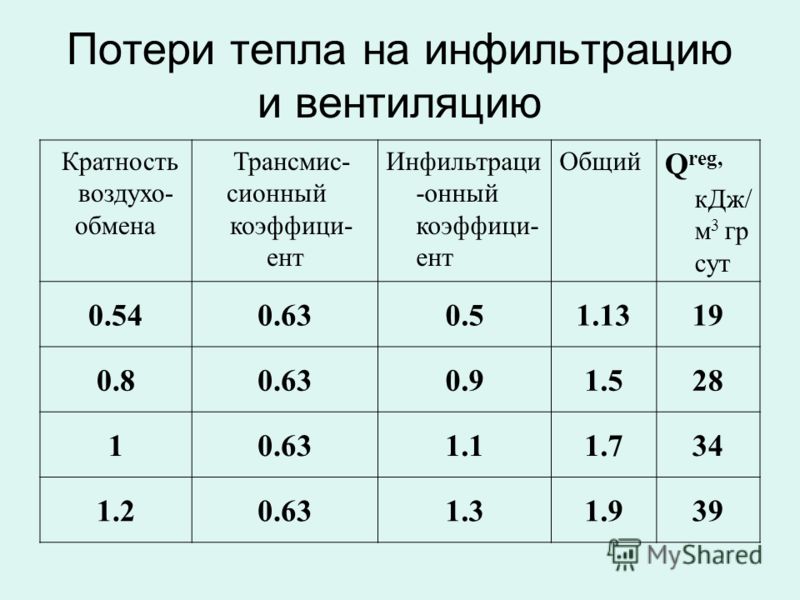

Добавочные теплопотери на инфильтрацию воздуха в производственных помещениях и в любых помещениях зданий высотой более 25 м определяют расчетом. Следует иметь в виду, что в производственных помещениях с большим количеством окон и фонарей такие потери тепла могут достигать 40 – 50 % основных теплопотерь.
| Эпюры физических воздействий реагентов среды на оболочку здания а – тепловой напор. 6 – ветровой напор. в – диффузия газа и пара. [11] |
Напор ветра вызывает инфильтрацию воздуха через пористые стены с наветренной стороны и эксфильтрацию с подветренной. В кровельном покрытии, за исключением ската крыши, обращенного на наветренную сторону, преобладает отсос воздуха. В средней зоне плоской крыши наблюдается размывающее действие ветра, приводящее к сдуванию снега с крыши. [12]
Напор ветра вызывает инфильтрацию воздуха через пористые стены с наветренной стороны и зксфильтрацию с подветренной. В кровельном покрытии, за исключением ската крыши, обращенного на наветренную сторону, преобладает отсос воздуха. В средней зоне плоской крыши наблюдается размывающее действие ветра, приводящее к сдуванию снега с крыши. [13]
Совершенно иное положение с инфильтрацией воздуха через уплотнение притворов окон и дверей, которая часто весьма заметно ухудшает тепловой режим зданий и увеличивает тепловые потери.
Так, при скорости ветра 8 м / с количество инфильтрующего воздуха равно 8 м3 / ч через 1 м притвора окна.
[14]
| Инфильтрация через стены1. [15] |
Страницы: 1 2 3 4
IAPMO
Если у вас есть вопросы или комментарии, присоединяйтесь к обсуждению на нашем форуме LinkedIn.
Из иллюстрированного руководства по обучению UPC 2015 г.
506.2.2 Метод известной скорости инфильтрации воздуха.
Если скорость проникновения воздуха в конструкцию известна, требуемый объем должен быть не менее следующего [NFPA 54:9.3.2.2]: (1). [НФПА 54:9.3.2.2(1)]
(3) Для целей этих расчетов скорость инфильтрации более 0,60 ACH не должна использоваться в уравнениях.
[NFPA 54:9.3.2.2(3)] [Уравнение 506.2.2(1)]
Требуемый объем Прочее ≥ (21 фут 3 /ACH) x (I Прочее /1000 БТЕ/ч)5
[Уравнение 506.2.2(2)]
Требуемый объем вентилятор ≥ (15 футов 3 /ACH) x (I вентилятор /1000 БТЕ/ч)5
Где:
I прочее = Приборы, кроме вентиляторов, в БТЕ/ч
I вентилятор = Мощность вентилятора в БТЕ/ч
ACH = воздухообмен в час (процент объема пространства, обмениваемого в час, выраженный в виде десятичной дроби)
Для единиц СИ: 1 кубический фут = 0,0283 м 3 , 1000 британских тепловых единиц в час = 0,293 кВт
Метод KAIR требует расчета требуемого объема воздуха на основе двух типов устройств: с вентилятором и без вентилятора, как показано выше.
Формула для каждого типа устройства основана на общих потребностях воздуха для горения каждого типа устройства, которые различаются из-за количества требуемого разбавляющего воздуха. Если установки включают оба типа приборов, то для каждого типа приборов делается отдельный расчет. Эти расчеты объединяются для определения общего необходимого объема воздуха. Эти расчеты определяют количество воздуха для горения и вентиляции, которое требуется прибору для полного сгорания.
Воздух для горения включает три компонента:
- Количество воздуха, необходимое для полного сгорания, 10 кубических футов на каждый кубический фут сжигаемого газа;
- Избыток воздуха для обеспечения полного сгорания, обычно 5 кубических футов на кубический фут газа;
- Разбавляющий воздух для надлежащей вентиляции, обычно 6 кубических футов на кубический фут газа.
Предыдущие допущения в отношении избыточного и разбавляющего воздуха не относятся к приборам с вентилятором, поскольку они не имеют ни вытяжного колпака, ни воротника дымохода, и, следовательно, разбавляющий воздух ограничивается утечкой через вентиляционные фитинги. (Исследование Battelle, опубликованное как «Вопросы воздуха для горения, связанные с бытовыми газовыми приборами в замкнутых пространствах и необычно тесной конструкции», январь 2001 г., подтвердило это.)
Пример использования метода KAIR:
Проблема: 80 000 БТЕ/ч. печь с вентилятором и водонагреватель на 50 000 БТЕ/ч с вытяжным колпаком установлены в помещении размером 35 футов на 35 футов на восемь футов. С помощью теста с воздуходувкой было определено, что скорость инфильтрации воздуха составляет 0,65. Найдите минимальный требуемый объем воздуха в помещении.
Решение: При использовании метода KAIR максимальная скорость инфильтрации воздуха, которую можно использовать, составляет 0,6, поэтому для этого примера следует использовать 0,6. Так как имеется вытяжной шкаф и вентиляторный прибор, требуемый объем необходимо рассчитывать отдельно.
Требуемый объем печи по уравнению 506.2.2(2):
(15 футов 3 ÷ 0,60) x (80 000 ÷ 1 000) = 2 000 футов 3
Требуемый объем водонагревателя по уравнению 506.2.2(1):
(21 фут 3 ÷ 0,60) x (50 000 ÷ 1 000) = 1 750 футов 3
Общий объем, необходимый для корпуса, будет следующим:
2000 футов 3 + 1750 футов 3 = 3750 футов 3
Доступный объем помещения:
35 x 35 x 8 = 9 800 футов 3
Дополнительное сжигание не требуется.
Иллюстрированное учебное пособие 2015 г., электронная книга , которую можно приобрести здесь.
© 2018 Международная ассоциация сантехников и механиков.
Скорость инфильтрации воздуха в помещение (куб. фут/мин) Калькулятор
✖Число воздухообменов в час — это мера объема воздуха, поступающего в помещение или удаляемого из него за один час, деленная на объем помещения .ⓘ Количество воздухообменов в час [ACH] | +10% -10% | ||
✖Объем помещения – это объем кондиционируемого помещения, изучаемого или рассматриваемого [. В] | Акр-футАкр-фут (исследование США)Акр-дюймБочка (нефть)Бочка (Великобритания)Бочка (США)Баня (библейская)Доска-футКабина (библейская)СантилитрЦент Кубический футCor (библейский)КордКубический ангстремКубический сантиметрКубический сантиметрКубический кубический дециметрКубический дециметр МетрКубическая МиляКубический МиллиметрКубический ЯрдКубок (Метрика)Кубок (Великобритания)Кубок (США)ДекалитрДецилитрДецистердекастерДесертная ложка (Великобритания)Десертная ложка (США)Драм КапляФемтолитрУнция жидкости (Великобритания)Унция жидкости (США)Галлон (Великобритания)Галлон (США)ГигалитрГилл (Великобритания)Гилл (США)ГектолитрГин (Библейский)ХогсхедГомер (Библейский)Сто кубических футовКилолитрЛог (Библейский)МегалитрМикролитрМиллилитрМинимум (Великобритания)Минимум (США)НанолитрПеталитрПиколитрПинта (Великобритания)Пинта (США)Кварта (Великобритания)Кварта (США)СтереСтоловая ложка (Метрика)Столовая ложка (Великобритания)Столовая ложка (США) Таза (испанский)Чайная ложка (метрическая)Чайная ложка (Великобритания)Чайная ложка (США)ТералитрТон РегистрТунОбъем Земли | +10% -10% |
✖Скорость инфильтрации воздуха в помещение — это объемная скорость потока наружного воздуха в здание/помещение. | Акр-фут в деньАкро-фут в часАкро-фут в годБаррель (США) в деньБаррель в часБаррель в минутуБаррель в секундуКубический сантиметр в деньКубический сантиметр в часКубический сантиметр в минутуКубический сантиметр в секундуКубический фут в часКубический фут в минутуКубический фут в секундуКубический дюйм в часКубический дюйм в секунду МинутаКубический дюйм в секундуКубический метр в деньКубический метр в часКубический метр в минутуКубический метр в секундуКубический миллиметр в минутуКубический миллиметр в секундуКубический ярд в часКубический ярд в минутуКубический ярд в секундуГаллон (Великобритания) в деньГаллон (Великобритания) в часГаллон (Великобритания) в минутуГаллон (Великобритания) в час Секундгаллон (США) в деньГаллон (США) в часГаллон (США) в минутуГаллон (США) в секундуСто кубических футов в деньСто кубических футов в часСто кубических футов в минутуКилобаррель в деньЛитр в деньЛитр в часЛитр в минутуЛитр в секундуМиллилитр в деньМиллилитр в часМиллилитр в минутуМиллилитр в Унция в секундуУнция в часУнция в минутуУнция в секундуУнция(Великобритания) в часУнция(Великобритания) в минутуУнция(Великобритания) в секундуФунт в деньФунт в час | ⎘ Копировать |
ⓘ Скорость инфильтрации воздуха в помещение (CFM) [CFM]👎
Формула
Перезагрузить
👍
Скорость инфильтрации воздуха в помещение (CFM) Решение
ШАГ 0: Сводка предварительных расчетов
ШАГ 1: Преобразование входных данных в базовые единицы
Количество воздухообменов в час: 16 –> Преобразование не требуется
Объем помещения: 400 куб.
футов –> 11,3267386369359 куб. Метр (проверьте преобразование здесь)
ШАГ 2: Оцените формулу
ШАГ 3: Преобразуйте результат в единицу измерения
3,02046363651624 Кубический метр в секунду –> 6399,99999999999 Кубический фут в минуту (Проверьте преобразование здесь) 9025 < 11 Калькуляторы холодопроизводительности
Скорректированная разница температур охлаждающей нагрузки с учетом разницы температур охлаждающей нагрузки
Идти Скорректированная охлаждающая нагрузка Разность температур = Разность температур охлаждающей нагрузки+Поправка на широту за месяц+(78-Комнатная температура)+(Средняя наружная температура-85)
Охлаждающая нагрузка солнечного излучения для стекла
Идти Солнечная радиационная охлаждающая нагрузка для стекла = Максимальный коэффициент солнечного тепла * Площадь стекла * Коэффициент затенения * Коэффициент охлаждающей нагрузки для стекла
Приток тепла в воздуховоде
Идти
Приток тепла в воздуховоде = общий коэффициент теплопередачи * площадь поверхности воздуховода * изменение температуры между наружным и внутренним воздухом.
Приток тепла через перегородку, пол или потолок
Идти Приток тепла = коэффициент теплопередачи для внутренней конструкции * площадь поверхности воздуховода * разница температур охлаждающей нагрузки
Охлаждающая нагрузка для крыши, стены или стекла приведена скорректированная разница температур охлаждающей нагрузки
Идти Холодопроизводительность = Общий коэффициент теплопередачи * Площадь крыши * Скорректированная холодопроизводительность Разность температур
Суммарное тепло, отводимое от вентиляционного воздуха
Идти Общее количество тепла, отводимого из вентиляционного воздуха = Ощутимая холодопроизводительность от вентиляционного воздуха + Скрытая холодопроизводительность от вентиляционного воздуха
Охлаждающая нагрузка от освещения
Идти Охлаждающая нагрузка от освещения = 3,4*Мощность освещения*Коэффициент балласта*Коэффициент охлаждающей нагрузки для освещения
Средняя температура наружного воздуха в расчетный день
Идти Наружная температура = Наружная расчетная температура по сухому термометру – (Дневной диапазон температур/2)
Скорость инфильтрации воздуха в помещение (CFM)
Идти Скорость инфильтрации воздуха в помещение = количество воздухообменов в час*(объем помещения/60)
Общая холодильная нагрузка, связанная с оборудованием
Идти Общая холодильная нагрузка = Ощутимая холодильная нагрузка * Скрытый коэффициент
Охлаждающая нагрузка Приток тепла через окна
Идти Ощутимая охлаждающая нагрузка = площадь стекла * коэффициент нагрузки на стекло
Скорость инфильтрации воздуха в помещение (CFM) Формула
Скорость инфильтрации воздуха в помещение = количество воздухообменов в час*(объем помещения/60)
CFM = ACH*(V/60)
Что такое рейтинг фильтрации воздуха?
Инфильтрация воздуха измеряет, сколько воздуха продукт пропускает в помещение.
Он измеряется тем, сколько кубических футов воздуха может пройти через окно за определенный период времени, деленное на общую площадь окна.
Как рассчитать скорость инфильтрации воздуха в помещение (CFM)?
Калькулятор скорости инфильтрации воздуха в комнату (CFM) использует Скорость инфильтрации воздуха в комнату = Количество воздухообменов в час*(объем комнаты/60) для расчета скорости инфильтрации воздуха в комнату, формулу скорости инфильтрации воздуха в комнату (CFM) определяется как объемный расход наружного воздуха в здание, обычно в кубических футах в минуту (CFM) или литрах в секунду (LPS). Скорость инфильтрации воздуха в помещение обозначается символом CFM .
Как рассчитать скорость инфильтрации воздуха в помещение (CFM) с помощью этого онлайн-калькулятора? Чтобы использовать этот онлайн-калькулятор для скорости инфильтрации воздуха в помещение (CFM), введите количество воздухообменов в час (ACH) и объем помещения (V) и нажмите кнопку расчета.
Вот как можно объяснить расчет скорости инфильтрации воздуха в помещение (CFM) с заданными входными значениями -> 6400 = 16 * (11,3267386369359/60) .
Часто задаваемые вопросы
Что такое скорость инфильтрации воздуха в помещение (CFM)?
Формула скорости инфильтрации воздуха в помещение (CFM) определяется как объемный расход наружного воздуха в здание, обычно в кубических футах в минуту (CFM) или литрах в секунду (LPS) и представляется как CFM = ACH *(V/60) или Инфильтрация воздуха в помещение = Количество воздухообменов в час*(Объем помещения/60) . Количество воздухообменов в час – это мера объема воздуха, добавленного или удаленного из помещения за один час, деленная на объем помещения, а объем помещения – это объем исследуемого или рассматриваемого кондиционируемого пространства.
Как рассчитать скорость инфильтрации воздуха в помещение (CFM)?
Формула скорости инфильтрации воздуха в помещение (CFM) определяется как объемная скорость потока наружного воздуха в здание, обычно в кубических футах в минуту (CFM) или литрах в секунду (LPS), рассчитывается с использованием Скорость инфильтрации воздуха в помещение.
