Расчет коллектора отопления: как рассчитать диаметр гребенки и труб

Разное

06.07.2020
Комментарии: 0

Содержание

Распределительный коллектор отопления своими руками: инструкция

Автономные системы отопления могут быть построены разными способами. Одним из самых популярных типов системы отопления в доме является конструкция с жидким теплоносителем. Обычно в его качестве используется вода со специальными присадками.

Распределительный коллектор отопления

Такая система может иметь несколько обогревательных контуров, например, отопление через радиаторы и через теплые полы. Для того, чтобы вода в такой системе распределялась равномерно – нужен коллектор отопления распределительный.

Назначение отопительного коллектора

Отсутствие распределительного коллектора в системе водяного отопления может привести к тому, что вода в разные контуры системы может поступать неравномерно. В результате у вас будет горячий пол и холодные радиаторы, или наоборот.

Это может происходить от того, что к одному выходному патрубку бойлера может быть подключено несколько контуров отопительной системы. Жидкость протекает по таким соединениям неравномерно, в результате чего части помещений не будет хватать тепла. А ведь именно от количества теплоносителя, проходящего по трубам, объема и скорости его перемещения и зависит эффективность системы теплоснабжения.

трубы, отходящие от бойлера

Некоторые владельцы домов пытаются решить эту проблему установкой дополнительных насосов и регулирующих клапанов. Но это только усложняет систему и не всегда приводит к равномерному распределению теплоносителя.

Как распределяется теплоноситель в частном доме?

Возьмем для примера отопительную систему для частного дома площадью в 100 квадратов. Прибором для нагрева воды будет являться настенный газовый котел, имеющий один выходной патрубок с диаметром ¾ дюйма.

В доме у нас имеется два отопительных контура и один контур, нагревающий воду для бытового использования косвенным нагревом. Все контуры построены из труб с диаметром в 1 дюйм. Как рассчитать и построить эффективную систему теплоснабжения?

Первым делом уясняем для себя, что основной причиной некачественного теплоснабжения является элементарная нехватка теплоносителя в системе. А вот основной причиной такой нехватки является чрезмерно узкие распределительные трубопроводы.

Таким образом, повысить эффективность тепловой системы, то есть увеличить диаметр распределительных труб можно двумя способами:

распределение теплопотоков

  • При использовании котлов со встроенными насосами к ним подключают гидрострелку (распределитель потоков). При этом на каждом контуре потребления тепла необходимо установить собственный циркуляционный насос. Но такое устройство будет работать только в небольшом здании. При повышении отапливаемых площадей его эффективность и надежность резко падает.
  • Наиболее надежным способом станет подключение к источнику тепла водяного распределительного коллектора.

Наиболее совершенный вид распределительного коллектора называется кампланарным. С его помощью эффективно решается проблема соединения труб разного диаметра и объема размещаемого теплоносителя.

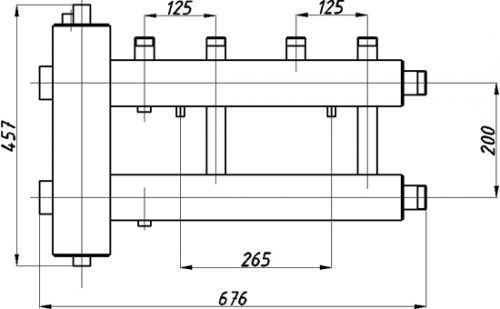

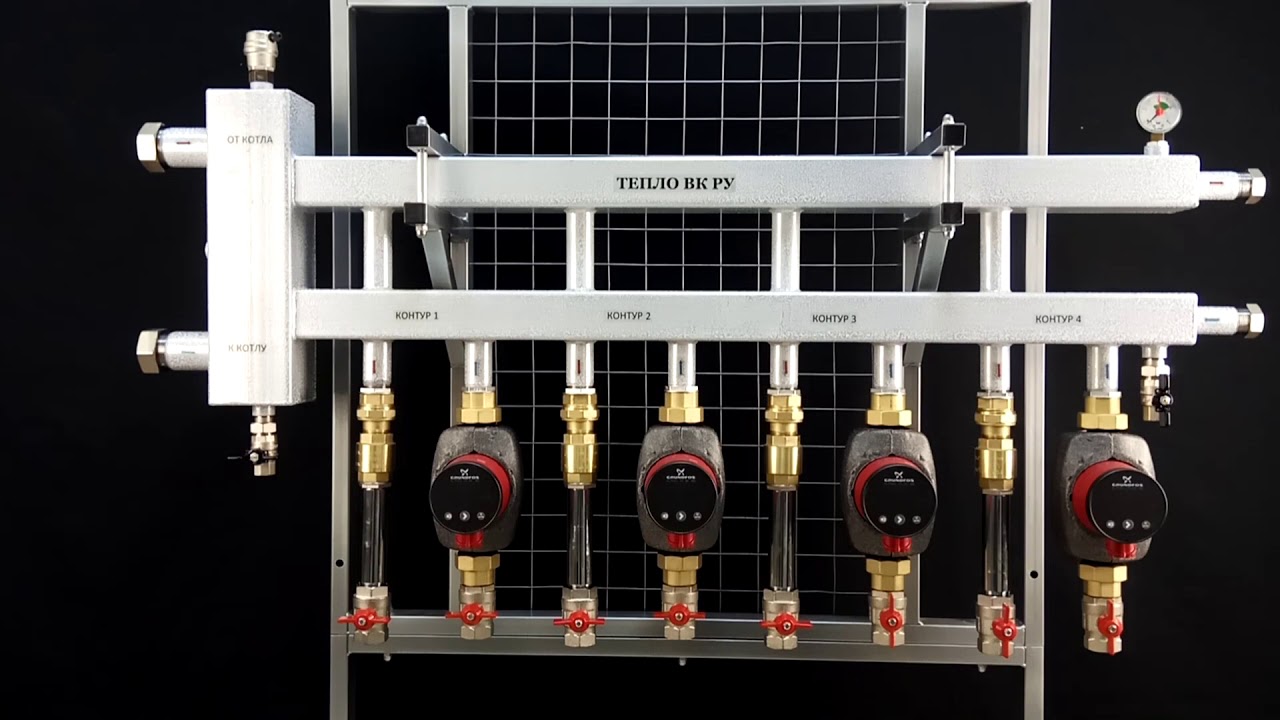

распределительный гидроколлектор на 4 контура

Рассмотрим, как своими руками создать системы распределения теплопотоков.

Гидравлическая стрелка и ее функция

Это довольно простое устройство. Его можно изготовить из отрезка трубы с сечением в три раза больше, чем выходной патрубок котла. На торцы отрезка необходимо приварить заглушки выгнутой формы. В заглушках затем прорезаются отверстия с нарезанной резьбой. Они будут служить для сброса воздуха или слива воды. В теле трубы сверлим отверстия, в которых также нарезаем резьбу. К ним мы будем подключать выходной патрубок котла и отопительные контуры. Корпус гидрострелки после этого необходимо зашкурить и покрасить.

гидрострелка

Компаланарный распределительный коллектор

Несмотря на то, что в строительных магазинах имеется большой ассортимент распределительных коллекторов разных размеров – подобрать устройство точно под свою систему отопления иногда бывает затруднительно. Может не совпадать или количество контуров или их сечение. В результате вам придется мастерить монстра из нескольких коллекторов, что явно не лучшим образом скажется на эффективности системы отопления. Да и не дешевым будет такое удовольствие.

При этом не стоит верить рассказам «бывалых», что система может прекрасно работать и при прямом подключении к котлу. Это ошибка. Если в вашей отопительной системе имеется более трех контуров – то установка распределительного коллектора является не прихотью, а необходимостью.

А вот при отсутствии в продаже распределительного коллектора, подходящего вам по параметрам – его вполне можно сделать своими руками.

Изготовление распределительного коллектора своими руками

Проект распределительного коллектора разрабатывается исходя из количества отопительных контуров в вашей системе. Оцените, где расположен ваш нагревательный котел, какой в нем имеется входной и выходной патрубок, какое количество отопительных контуров или контуров косвенного нагрева будет задействовано в отопительной системе. Возможно вы планируете увеличивать количество контуров в вашем доме, например, пристроить еще комнату в следующем году. К распределительной системе также могут подключаться солнечные коллекторы, тепловой насос и другие устройства. Также считаем все системы распределительного тепла, включая теплые водяные полы, отопительные радиаторы, фэнкойлы и так далее.

Составляем схему нашей отопительной системы, учитывая, что у каждого контура имеется труба подачи горячей воды и труба обратки.

В ходе проектирования системы не забудьте определить месторасположения дополнительного оборудования, такого как расширительный бачок, клапан автоматической подпитки, сливной кран и кран для заполнения системы, группа термостатов и так далее.

Производит пространственное проектирование, то есть определяем откуда и куда в наш распределительный коллектор будут подключаться трубы. Практика подсказывает, что на торцах коллектора обычно монтируются патрубки для подключения твердотопливного котла и для косвенного нагрева. Если у вас в системе есть настенный газовый или электрический котел – он врезается сверху или также в торец.

Исходя из имеющейся информации составляем чертеж будущего распределительного коллектора. Удобно для этого воспользоваться миллиметровой бумагой. Расстояние между патрубками не должно составлять менее 10 сантиметров, но и разносить их шире 20 сантиметров также не следует. Для одного контура отопления, расстояние меду патрубком подачи и патрубком обратки не должно быть менее 10 сантиметров. Желательно, чтобы группы патрубков одного контура визуально выделялись.

Проектировка коллектора

На приведенном ниже рисунке приведен пример проектирования распределительного коллектора, в который будет подключено шесть контуров отопительной системы.

На первом этапе чертим два прямоугольника. Это собственно коллектор подачи и коллектор обратки.

коллектор подачи и коллектор обратки

На троцах коллекторов проектируем подсоединение котла и бойлера косвенного нагрева. Не забывайте проставлять на чертеже параметры сечения будущих патрубков.

подсоединение котла и бойлера косвенного нагрева

Проектируем подключение контуров отопления и дополнительных нагревательных котлов. Не забывем проставлять сечение труб и размеры патрубков. Подписываем все спроектированные патрубки.

подключение контуров отопления и дополнительных нагревательных котлов

На следующем этапе проектируем подключение дополнительного оборудования. В нашем случае это расширительный бачок, кран слива, защитный блок, термометр системы. Обратите внимание, что контуры подачи теплоносителя выделяются красным, а контуры обратки – синим цветом.

подключение дополнительного оборудования

Это был черновой чертеж. Проверяем его правильность и переносим его начистовую на новый лист бумаги. Именно исходя их этого проекта мы и будем создавать самостоятельно распределительный коллектор.

чистовой чертеж

Изготавливаем коллектор распределения

Проводим расчет материала, необходимого для изготовления коллектора. Легче всего это сделать в электронных таблицах Excel. Заодно в этой программе можно рассчитать и стоимость материалов, потребных для изготовления устройства. Приобретаем необходимый исходный материал и готовим инструменты для самостоятельного изготовления.

готовим инструменты

Исходными материалами для основных частей коллектора будут служить трубы обычные или квадратного сечения. Производим на них необходимую разметку, используя штангенциркуль, линейку и керн.

Производим необходимую разметку

С использованием газового резака делаем отверстия под патрубки.

делаем отверстия под патрубки

Вставляем патрубки (отрезки труб с резьбой) в посадочные места.

Вставляем патрубки

Фиксируем патрубки сваркой. Сначала начерно, а потом обвариваем по всему периметру.

Фиксируем патрубки сваркой

Также привариваем к корпусу кронштейны для крепления на стену.

привариваем к корпусу кронштейны

Зачищаем места сварки от окалины и ржавчины.

Зачищаем места сварки

Всю конструкцию обрабатываем обезжиривающим составом, покрываем краской и лаком.

обрабатываем обезжиривающим составом, покрываем краской и лаком

Краска полностью схватывается через два-три дня и нашем распоряжении оказывается самостоятельно изготовленный распределительный коллектор. Теперь осталось только установить его на место и подсоединить к нему все входящие и исходящие контуры.

готовый самодельный распределительный коллектор

Система с распределительным коллектором будет работать намного эффективнее, чем простое нагромождение отопительных труб

Для того, чтобы поймать все нюансы самостоятельного изготовления распределительного коллектора и область его применения – рекомендуем вам посмотреть обучающее видео.

Обзор самодельного распределительного коллектора

принцип работы, правила установки и подключения


Одним из действенных вариантов модернизации системы отопления, позволяющих сделать ее более производительной и надежной, является установка коллекторного блока. Устройство, пришедшее на смену традиционным конструкциям линейной структуры, призвано повышать удобство эксплуатирования и ремонтопригодность системы.

Как функционирует коллектор для отопления и какие особенности монтажа следует учитывать, рассмотрим подробнее.

Содержание статьи:

Принцип функционирования распределителя

Основное предназначение – равномерно раздавать тепловые потоки, поступающие из основной магистрали, по контурам системы и за счет циркуляционного оборота возвращать остывшую жидкость к котлу.

При этом отдельные ветки системы, подключенные к коллектору, становятся независимыми друг от друга.

Прибор являет собой промежуточный распределительный узел, ключевыми элементами которого выступают две взаимосвязанные части:

  • подающая гребенка – отвечает за подачу теплоносителя;
  • обратная – выполняет функцию отвода остывшего теплоносителя к генератору тепла.

Вместе они образуют коллекторную группу. От каждой гребенки отходит по несколько выводов для подключения контуров, ведущим к отопительным приборам.

Галерея изображений

Фото из

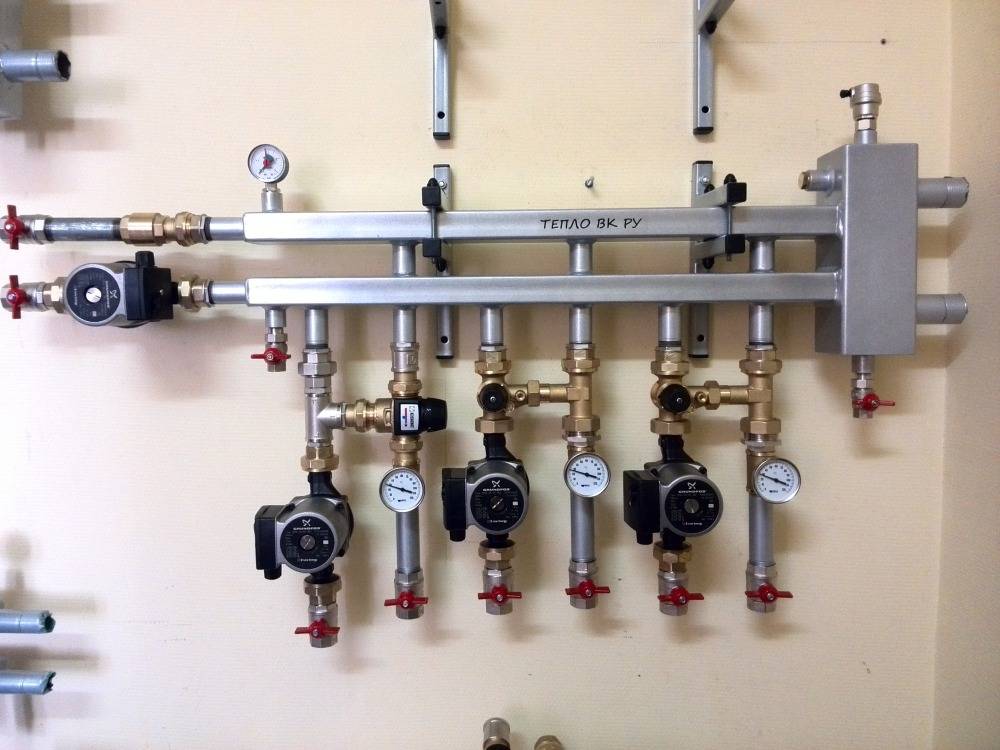

Коллектор в системе отопления

Коллектор заводского исполнения

Распределительная гребенка из ПП труб

Коллекторная разводка в доме

Составляющие коллекторного узла

Комбинация коллектора с двухтрубной схемой

Техническое оснащение лучевых схем

Дешламаторы и шаровые краны

Каждый вывод устройства может быть оснащен выпускными вентилями и отсекающим либо регулировочным краном.

Их наличие дает возможность регулировать давление внутри каждого контура и в случае надобности отсоединения ветки для ремонта, например, перекрывать поток теплоносителя.

Чтобы повысить производительность системы и получить возможность контролировать все отопительные процессы в каждой комнате обогреваемого дома, корпус задействуют также в качестве платформы под установку:

  • воздуховыпускных клапанов;
  • водосливных клапанов;
  • расходомеров;
  • счетчиков тепла.

Принцип работы коллекторной системы довольно прост. Разогретая теплогенератором жидкость поступает в подающую гребенку.

Внутри промежуточного сборного узла скорость движения жидкости замедляется благодаря увеличенному внутреннему диаметру устройства, она перераспределяется между всеми отводами.

Количество выводов на распределителе может быть любым, а в случае надобности конструкцию всегда можно нарастить дополнительными отводами

Зная расход теплоносителя, равный мощности теплогенератора, и скорость движения воды, несложно найти необходимую площадь сечения. Только предварительно следует перевести литры в удобную для расчетов единицу мм3.

Через соединительные патрубки, сечение которых меньше диаметра трубы коллекторного узла, теплоноситель поступает в отдельно проложенные контуры и двигается к радиаторам или к .

Благодаря такому распределению должным образом прогревается каждый элемент, снабжаемый теплоносителем равной температуры.

Внутренний диаметр коллектора определяется расчетным путем так, чтобы скорость передвижения теплоносителя внутри него была не больше 0,7 м/с

Достигнув батареи и отдав полученное при нагреве тепло, жидкость направляется по другой трубе в противоположном направлении к распределительному блоку. Там она поступает на обратную гребенку, откуда перенаправляется к теплогенератору.

Для загородного коттеджа  по праву считается самой эффективной и надежной.

Единственное, что может останавливать рачительного хозяина– стоимость. Ведь обустройство такой системы обойдется дороже, чем устройство обычной системы тройникового типа.

Такое конструктивное решение, предполагающее обустройство отдельных подающих труб, создает условия для равномерного разогрева радиаторов

Типы коллекторов в системах отопления

Коллекторные установки, применяемые при проектировании закрытых циркуляционных отопительных систем, бывают трех разновидностей.

В зависимости от назначения конструкции на рынке представлены: радиаторные и солнечные системы, а также устройства, оснащенные гидрострелкой.

Тип #1 — радиаторное коллекторное отопление

Какой бы тип отопления не был запроектирован в доме, радиаторы в нем присутствуют всегда. А потому коллекторы, распределяющие потоки теплоносителя непосредственно к установленным в комнатах батареям, являются самым востребованным типом.

Распределительный узел состоит из двух взаимосвязанных гребенок: первая направляет теплоноситель к установленным в комнатах приборам, вторая – отводит его обратно к котлу

Коллекторы, применяемые при радиаторном отоплении, в зависимости от архитектурных и интерьерных особенностей помещения можно подключать различными способами.

По способу подключения радиаторная система отопления может быть выполнена в любом из перечисленных ниже вариантах исполнения:

  • верхнее подключение;
  • нижнее присоединение;
  • установка сбоку;
  • ведение по диагонали.

Наибольшее распространение получил все же нижний способ соединения. При такой разводке контуры, скрытые под поверхностью плинтуса или пола, не так бросаются в глаза.

Да и расчеты подтверждают, что при нижнем присоединении все преимущества частного отопления проявляются в полной мере.

Коллектором для радиаторов оснащают каждый этаж дома. Устанавливают его в центре, маскируя устройство в нише или в устроенном специально для него шкафчике на стене.

Место для установки должно быть выбрано так, чтобы по возможности ко всем приборам подводились ветки равной длины.

Если невозможно достичь равенства подключенных к коллектору колец, то каждый отвод снабжается собственным циркуляционным насосом.

По сути, все подключенные к распределительному узлу ветки представляют собой самостоятельный контур с собственной запорной арматурой, а иногда и автоматикой.

Ярким примером коллекторной схемы отопления являются .

Коллекторная схема разводки обеспечивает равномерную поставку тепла во все кольца системы водяных “Теплых полов”

Трубопроводы теплых полов собирают из медных труб или их пластиковых аналогов, для соединений используют неразъемные фитинги.

В отопительные кольца монтируют вентили, с помощью которых регулируют подачу теплоносителя, а в случае необходимости отключают «теплые полы» от общедомовой отопительной сети.

Коллектор для «теплого пола» представляет собой конструкцию, включающую ряд трубных колец, которая прокладывается под напольным покрытием

Такие системы всегда оснащают . Его располагают в промежуточный коллекторный узел на входе в трубу обратного направления.

Число патрубков на распределительном узле зависит от количества помещений, зацикленных на одной гребенке.

Количество коллекторных групп определяют, ориентируясь на длину контуров. За основу расчетов берут соотношение, при котором на одну коллекторную группу отводится 120 метров трубопровода.

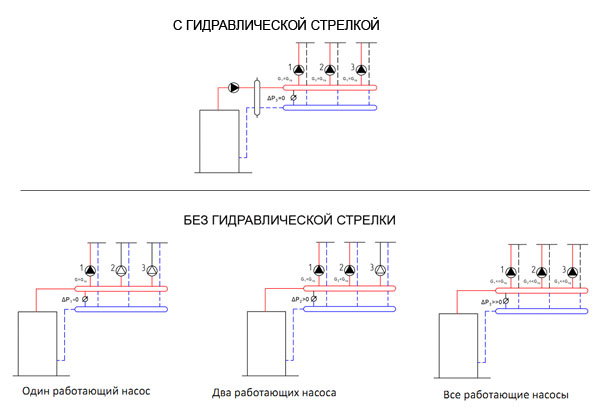

Тип #2 — гидравлическая стрелка

При обустройстве мощных и разветвленных систем отопления, которые проектируют в жилых постройках большой площадью, применяют распределительные коллекторы, оборудованные термогидравлическим распределителем или гидрострелкой.

При монтаже связующего звена с одной стороны к нему подключают контур отопительного котла, а с другой – радиаторное отопление или «теплые полы».

Гидравлическая стрелка представляет собой вертикальная полая труба, оснащенная по торцам эллиптическими заглушками, основное предназначение которой – выравнивать оказываемое на теплоноситель давление

Наличие распределительной гидравлической стрелки позволяет решить сразу несколько задач:

  • избежать резких перепадов температуры в трубах, губительно сказывающихся на эксплуатационном сроке системы;
  • за счет подмеса и вторичной циркуляции части теплоносителя сохранить постоянный объем котловой воды, а также сэкономить топливо и электроэнергию;
  • в случае необходимости компенсировать во второстепенном контуре дефицит расхода.

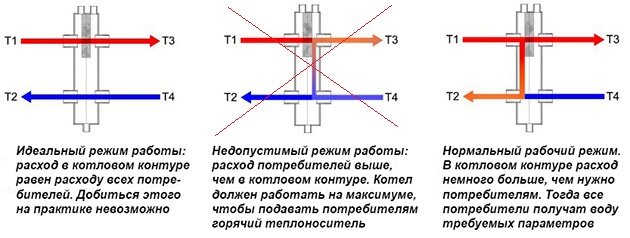

Поддержание температурного баланса достигается за счет того, что устройство позволяет отделить гидравлический контур котла от вторичной цепи.

Вариант изготовления самодельного коллекторного распределителя, оснащенного гидрострелкой, которая изготовлена из стальной квадратной трубы и оборудована штуцерами

Оптимальную работу системы, оснащенной гидрострелкой, можно обеспечить при условии, если каждый контур оборудован собственным циркуляционным насосом.

Тип #3 — солнечные коллекторные установки

Устройства этого типа выбирают при обустройстве автономного водопровода в негазифицированных областях, где уровень солнечного излучения достаточно высок.

Воздушные гребенки, функционирующие на солнечной энергии, работают за счет парникового эффекта, преобразовывая солнечный свет в тепловую энергию

Конструкция солнечных установок немного отличается от традиционных аналогов. По сути, они представляют собой своего рода теплицы, накапливающие солнечную энергии.

Естественная циркуляция теплоносителя в них осуществляется за счет конвекционных потоков и под действием присоединенных к поглощающей пластине вентиляторов.

Распределитель, поглощающий солнечные лучи, представляет собой небольшой плоский ящик, покрытый черной адсорбирующей пластиной. Эта тепловоспринимающая пластина и аккумулирует тепло.

Накопленное тепло передается теплоносителю, в роли которого может выступать циркулирующий по трубам воздух или жидкость.

Основное предназначение солнечного коллектора – направлять и перераспределять энергию Светила на бытовые потребности и нужды

В продаже можно встретить подвижные коллекторные системы, работающие на солнечной энергии. Их конструкция устроена так, что зеркала и нагревательные элементы «следят» за передвижением солнца, благодаря чему его энергию поглощают по максимуму.

Но из-за высокой стоимости оборудования в качестве основного источника обогрева в условиях климата даже южных регионов нашей страны невыгодно.

А потому их больше задействуют в качестве дополнительного источника тепла при обустройстве систем отопления с исполльзованием твердотопливных и газовых котлов.

Модификации распределительных гребенок

Сегодня на рынке оборудования представлено множество разновидностей коллекторов для отопительных систем.

Производители предлагают как связующие звенья самого простого исполнения, конструкция которых не предусматривает наличие вспомогательной арматуры для регулирования оборудования, так и коллекторные блоки с полным комплектом вмонтированных элементов.

Коллекторный блок, включающий все необходимые функциональные элементы для создания условий бесперебойной и высокопроизводительной работы отопительной системы

Простые в исполнении устройства являют собой латунные модели с дюймовым проходом ответвлений, оснащенных двумя соединительными отверстиями по бокам.

На обратном коллекторе такие устройства имеют заглушки, вместо которых в случае «наращивания» системы всегда можно установить дополнительные приборы.

Более сложные в конструктивном решении промежуточные сборные узлы оснащены шаровыми кранами. Под каждый отвод в них предусмотрена установка запорной регулировочной арматуры. Навороченные дорогостоящие модели могут быть оснащены:

  • расходомерами, основное предназначение которых – регулировать поток теплоносителя в каждой петле;
  • термодатчиками, призванными контролировать температуру каждого отопительного прибора;
  • воздуховыпускными клапанами автоматического типа для слива воды;
  • электронными клапанами и смесителями, направленными на поддержание запрограммированной температуры.

Количество контуров в зависимости от подсоединяемых потребителей может варьироваться в пределах от 2 до 10 штук.

Независимо от сложности и многофункциональности оборудования при изготовлении гребенок коллекторных блоков используют материалы, устойчивые к внешним факторам

Если за основу брать материал изготовления, то промежуточные сборные коллекторы бывают:

  1. Латунные – отличаются высокими эксплуатационными параметрами при доступной цене.
  2. Нержавеющие – стальные конструкции чрезвычайно долговечны. Они могут с легкостью выдерживать большое давление.
  3. Полипропиленовые – модели из полимерных материалов, хоть и отличаются невысокой ценой, но по всем характеристикам уступают металлическим «собратьям».

Модели, выполненные из металла, для продления срока службы и повышения эксплуатационных параметров обрабатывают антикоррозионными составами и покрывают теплоизоляцией.

Разделительные конструкции, выполненные из полимеров, применяют при обустройстве систем, отапливаемых котлами мощностью от 13 до 35 кВт

Детали устройства могут быть литого исполнения либо же оснащены цанговыми зажимами, позволяющих осуществлять соединение с металлопластиковыми трубами.

Но специалисты не советуют выбирать гребенки с цанговыми зажимами, поскольку те часто «грешат» подтеканием теплоносителя в местах соединения вентиля. Это возникает вследствие быстрого выхода из строя уплотнителя. И заменить его не всегда представляется возможным.

Коллекторы используются в схемах одно- и двухтрубного отопления. В однотрубных системах одна гребенка поставляет нагретый теплоноситель и принимает остывший

Рекомендации грамотного выбора

Основная сложность заключается не только в самом монтаже коллектора, но и в правильном выборе оборудования.

При выборе модели гребенки следует ориентироваться на такие параметры:

  1. Предельно допустимое давление для этой модели. Оно определяет тип материала, из которого может выполнен гидрораспределитель.
  2. Пропускная способность узла.
  3. Наличие вспомогательных устройств.
  4. Количество выходных патрубков гребенки. Оно должно соответствовать количеству контуров охлаждения.
  5. Возможность дополнительного присоединения элементов.

Все эксплуатационные параметры указываются в паспорте к изделию.

Для обустройства поэтажных независимых обогревательных контуров, оснащенных автономным управлением, гребенки необходимо монтировать на каждом этаже дома.

При выборе и установке поэтажных распределителей ориентируются на параметры «подсистемы», которую они призваны обслуживать.

Благодаря поэтажному размещению гребенок в случае надобности всегда можно отключать отопление как нескольких отдельных приборов, так и всего этажа

Это значительно упрощает обслуживание отопительной системы и ее ремонт.

Поскольку коллекторный блок – недешевое удовольствие, чтобы обезопасить себя от разочарований при быстром выходе системы из строе при выборе модели стоит ориентироваться на продукцию проверенных производителей.

Смело можно доверять таким производителям, как «GREENoneTEC», «Rehau», «Soletrol», «Oventrop» и «Meibes». В каждой серии ведущих европейских производителей можно подобрать полный комплект необходимого дополнительного оборудования.

Вспомогательные элементы и арматура к коллекторному блоку также должна соответствовать ГОСТу и ТУ.

В качестве дополнительных устройств для подключения коллектора могут понадобиться: 1 – автоматический воздухоотводчик, 2 – переходник, 3 – уголок, 4 – кран, 5 –сгон, 6 – еще уголок, 7 – выводы труб

Каждый из дополнительных элементов конструкции выполняет свою функцию:

  • автоматический воздухоотводчик – монтируется, если блок и радиаторы расположены на одном этаже;
  • переходник – потребуется при монтаже воздухоотводчика, диаметр которого равен ½ дюйма, при условии что резьба коллектора составляет ¾ дюйма.
  • уголок – позволит подсоединить трубы и направить воздухоотводчик вверх.
  • кран – необходим для подключения к устройству идущей от котла трубы;
  • сгон, оборудованный накидкой гайкой – позволит в случае необходимости перекрыть подачу теплоносителя и, открутив накидную гайку, отсоединить устройство.

Если предполагается подключать , дополнительно потребуется установить кран для подпитки.

Для фиксации коллектора к стене потребуются также хомуты, «посаженные» на пластиковые дюбеля. При монтаже конструкции допустимо также применять специальные кронштейны.

Такие конструкции удобны тем, что верхний коллектор в них выдвинут вперед, благодаря чему трубы узла не мешают подводу трубопровода к нижнему коллектору.

Правила установки и подключения

Выбирать и устанавливать коллектор лучше всего еще на этапе проектирования и монтажа отопительной системы.

Устанавливают такие промежуточные конструкции в помещениях, защищенных от избыточной влажности. Чаще всего для этих целей отводят место в коридоре, кладовой или гардеробной.

Коллекторный блок желательно размещать в специально предназначенном для этого металлическом шкафу, оснащенным в боковых стенках отверстиями под выведение труб

В продаже встречаются накладные и встраиваемые модели металлических шкафов. Каждая модель оснащена дверцей и выштамповкой по боковым сторонам.

За неимением возможности установить металлический шкафчик, поступают проще, фиксируя устройство прямо на стену. Нишу под обустройство коллекторного блока размещают на небольшой высоте относительно пола.

Общепринятой инструкции по монтажу коллекторных распределительных схем по сути нет. Но есть ряд основных моментов, относительно которых специалисты пришли к единому знаменателю:

  1. Наличие расширительного бака. Объем конструктивного элемента должен составлять не менее 10% от общего количества воды в системе.
  2. Наличие циркуляционного насоса для каждого проложенного контура. Относительно этого элемента не все специалисты едины во мнении. Но все же, если планируется задействовать несколько независимых контуров, для каждого из них стоит установить отдельный агрегат.

Перед циркуляционным насосом на магистрали обратной подачи размещают . Благодаря этому он становится менее уязвимым к турбулентности потоков воды, часто возникающих в этом месте.

Если же используется гидрострелка – бак монтируют перед основным насосом, основная задача которого состоит в том, чтобы обеспечивать циркуляцию на малом контуре.

Место расположения циркуляционного насоса не принципиально. Но, как показывает практика, ресурс устройства несколько выше именно на «обратке».

Главное при монтаже – расположить вал строго горизонтально. При несоблюдении этого условия первый же пузырь скопившегося воздуха оставит агрегат без охлаждения и смазки.

Сам процесс сборки и подключения коллекторной системы наглядно представлен в видео-блоке.

Выводы и полезное видео по теме

Видео-руководство по последовательной сборке коллекторного блока:

Видео-обзор установки и работы модульного пластикового коллектора:

Распределительный узел для «теплого пола»:

Грамотно выбранная и смонтированная коллекторная разводка гарантирует эффективность и надежность системы отопления.

Благодаря малому количеству соединений и тройников вероятность протечек таких конструкций сводится к минимуму. Ну а возможность регулировать температуру нагрева каждого отопительного радиатора делает эксплуатацию отопительной системой особенно комфортной.

Если обладаете необходимыми знаниями или есть опыт подключения коллекторной системы отопления, пожалуйста, поделитесь им с нашими читателями. Сделать это можно оставив комментарий внизу статьи.

Распределительный коллектор. Как подобрать для этажа и квартиры?

В. Поляков

Распределительный коллектор («гребенка») – устройство, которое объединяет потоки с разными гидравлическими характеристиками (расход и давление) и затем их распределяет, чтобы в динамике обеспечивать на выходе одинаковое давление. На что следует в первую очередь обращать внимание при выборе распределительного коллектора для этажа и квартиры?

Прежде всего, подводящий трубопровод к «гребенке» должен иметь достаточный диаметр (условный проход).

Потери давления в питающем трубопроводе коллектора определяется по формуле:

где λ – коэффициент трения; l – длина; G – массовый расход рабочей жидкости; ρ – плотность рабочей жидкости; d – внутренний диаметр трубопровода; v – скорость потока.

Это означает, что для одинакового расхода жидкости с постоянной плотностью потери давления по длине будут обратно пропорциональны внутреннему диаметру трубы в пятой степени. Чтобы уменьшить линейные потери давления в 100 раз (два порядка) нужно выбрать диаметр распределительного коллектора в 2,51 раза больше диаметра подводящего трубопровода, соответственно – для снижения на три порядка (в 1 000 раз) коллектор должен быть по диаметру больше в 3,98 раза. В таком случае разница в давлении между соседними выходными патрубками «гребенки» будет пренебрежимо мала.

Опираясь на формулу (1), можно рекомендовать следующие геометрические соотношения для «правильного» распределительного коллектора теплового пункта.

Диаметр коллектора Dк должен быть в три раза больше диаметра подводящего трубопровода Dп:

Dк ≥ 3Dп (2)

Поперечное сечение коллектора должно быть втрое больше суммы поперечного сечения выходных патрубков:

3nD02 ≤ Dк2 (3)

Расстояние между осями выходных патрубков распределительного коллектора должно быть больше или равно 3-кратному диаметру наибольшего из соседних отводов.

Диаграммы на рис. 1 иллюстрируют эти соотношения. В «гребенке», где соблюдены рекомендованные соотношения, даже в динамике давление на выходных патрубках будет практически одинаковым. При этом скорость потока в самом коллекторе по сравнению с подводящим трубопроводом будет ниже примерно в 9 раз. В таком случае на самом распределительном коллекторе можно установить воздухоотводчик.

Рис. 1. Зависимость распределения давления на отводах от соотношения Dк/Dп

При несоблюдении рекомендаций по соотношению диаметра и проходного сечения коллектора с условным проходом отводящих патрубков будет наблюдаться разность давлений на выходах «гребенки». То есть «гребенка» перестанет выполнять свою уравнительную (балансирующую) роль и превращается в последовательный «набор тройников».

Из-за стесненных условий, как правило, соотношение (2) для распределительной «гребенки» не выполняется. Без полноценного коллектора трудно выполнить равномерную балансировку ни для этажа, ни в квартире. Чтобы частично скомпенсировать «неправильность» соотношений диаметров и неспособность к полноценной гидравлической балансировке, для таких коллекторов важно правильно выбрать диаметр подводящего трубопровода согласно требованиям строительных норм и правил.

Согласно п. 6.6.15 ДБН В.2.5-67:2013 «Отопление, вентиляция и кондиционирование» скорость рабочей среды в трубопроводах жилых домов не должна превышать 1,5 м/с. По этому параметру можно выбрать трубу из соответствующего материала, которая будет иметь нужный массовый расход, и рассчитать теплопропускание (таблица 1).

Таблица 1. Расходы и тепловые нагрузки для труб из различных материалов при скорости рабочей среды 1,5 м/с


При расчете расхода через распределительный коллектор для водоснабжения в квартире можно обратиться к данным таблицы 2. Здесь нужно опираться на количество и расходы в квартирных точках водоразбора.

Таблица 2. Расчетные расходы через коллектор водоснабжения

Подбор распределительного коллектора

Главное правило – диаметр коллектора ни в коем случае не должен быть меньше размера трубы подводящей линии. Чем больше диаметр распределительной «гребенки» – тем лучше для равномерности давления на точках разбора воды и/или теплоносителя.

Неправильный подбор «гребенки» (см. рекомендации выше), например, для водопровода, может вызвать скачки по расходу на разных приборах (см. рис. 2) и вызвать разбалансировку, например, на смесителе.

Рис. 2. Результат неправильного подбора коллекторов для холодного и горячего водоснабжения

Если на квартирном вводе горячей и холодной воды не установлены регулирующие клапаны, принудительно стабилизирующие давление в «гребенке», то для квартирных коллекторов особенно важно придерживаться правил последовательности подключения. Присоединять устройства, неравномерность расхода на которых слабо влияет на работоспособность или комфортность водоснабжения, нужно как можно «ниже» по течению воды в «гребенке». Первым следует подключать водонагреватель, затем – смесители, вслед за этим – стиральную и посудомоечные машины (убедившись, что отсечной клапан «нет воды» настроен на давление ниже, чем падение, вызванное изменением водоразбора), и в самом конце коллектора – патрубок сливного бачка (см. рис. 3).

Рис. 3 Пример подключения квартирного распределительного коллектора холодной воды

Пример подбора квартирного распределительного коллектора

Рассмотрим пример подбора квартирного коллектора по схеме подключения, показанной на рис. 3, то есть на четыре точки водоразбора. Таблица 2 регламентирует необходимый расход на уровне 0,28 л/с. Пусть подводящий водопровод к дому выполнен из стальной трубы 1/2″ (Ду = 15 мм), допускающей расход 0,29 л/с при скорости потока до 1,5 м/с. Подвод к «гребенке» осуществлен металлополимерной трубой 20×2,0 (3/4″). По данным производителя определяем, что допустимый расход через такую трубу 0,3 л/с, что превышает пропускную способность домового ввода (1/2″). Выбрав коллектор VTc.500NE с условным диаметром 1″ (Ду = 30 мм), проверяем общие рекомендации по выбору коллекторов (см. выше).

Площади поперечного сечения «гребенки» (см. табл. 3) и подвода (1/2″) различаются в 4 раза. При таком соотношении условных диаметров снижение потерь по длине «гребенки» (формула 1) составит 23 раза. Это неидеально (соотношение диаметров гребенки и подвода не [2,5…4]:1, а 2:1), но в данном случае это не критично: при соблюдении порядка подключения (см. рис. 3) распределительный коллектор для водоснабжения на 4 выхода сможет выполнять свою балансировочную роль в динамическом режиме работы.

Большой ассортимент распределительных коллекторов

В таблице 3 в качестве примера приведены коллекторы торговой марки VALTEC на разное число выходов, разработанные для подключения этажных и квартирных систем водоснабжения и отопления. Помимо водоснабжения, данные системы приспособлены как для радиаторного отопления, так и для низкотемпературных систем, например, «теплый пол» и обогрев открытых площадок.

Таблица 3. Коллекторы и коллекторные блоки VALTEC

Особую популярность приобретают распределительные коллекторы из нержавеющей стали, например, VTc.510.SS. Они успешно эксплуатируются в этажных распределительных узлах систем водяного отопления типовых многоквартирных зданий.

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Просмотрено: 12 230
Вас может заинтересовать:

Вам также может понравиться


Заказ был отправлен, с Вами свяжется наш менеджер.

Расчет водяного теплого пола , онлайн калькулятор теплопотери

Желаемая температура воздуха

Температура воздуха в помещении, которая является комфортной для жильцов. Этот показатель весьма индивидуален – кто-то любит чтобы в комнате было очень тепло, а кто-то не переносит жару и предпочитает прохладу.

В среднем можно принять 20⁰С. По европейским нормам в спальнях, гостиных, кабинетах, кухнях, столовых принимается 20-24⁰С; в туалетах, гардеробных, кладовых – 17-23⁰С; в ванных 24-26⁰С.

Чем выше желаемая температура воздуха, тем больше энергии нужно затратить на ее достижение и поддержание.

Вверх

Температура подачи и обратки

Температура подачи – температура теплоносителя на входе в теплый пол (в подающем коллекторе).

Температура обратки – температура теплоносителя на выходе из контура теплого пола (в обратном коллекторе).


Температура подачи должна быть выше температуры обратки, иначе теплый пол не будет отдавать тепло в помещение. Оптимальным является поддержание разницы температур подачи и обратки в 10⁰С.

Температура подачи должна быть выше желаемой температуры воздуха в помещении.

Вверх

Температура в нижнем помещении

Этот показатель используется для учета теплового потока вниз.

Если рассчитывается водяной теплый пол в двух- или многоэтажном доме, то в расчете используется температура воздуха в расположенной ниже комнате. Например, 22⁰С.

Если теплый пол располагается над подвалом, то используется температура, поддерживаемая в подвале. В случае, если дом не имеет подвала, а пол располагается над грунтом или на грунте, то следует использовать температуру воздуха в самую холодную пятидневку для конкретного города. Например, для Москвы это -26⁰С.

Вверх

Шаг укладки трубы теплого пола

Шаг укладки трубы – расстояние между трубами в стяжке теплого пола. Он влияет на теплоотдачу пола – чем меньше шаг, тем выше тепловой поток с каждого квадратного метра пола. И наоборот – чем больше шаг, тем меньше тепловой поток. Только Европейские трубы для теплых водяных полов.


Оптимальным является шаг укладки труб в пределах 100-300 мм. При меньшем шаге возможна отдача тепла из трубы подачи в трубу обратки, а не в помещение. При большем шаге может образоваться «полосатое тепло» – участки, где нога отчетливо чувствует тепло над трубами и холод между ними.

Влияние шага укладки трубы теплого пола на равномерность прогрева можно посмотреть на рисунке.

Вверх

Длина подводящих труб от коллектора

Это длина трубы от коллектора до начала контура теплого пола, т.е. точки, где трубы укладываются выбранным рисунком с заданным шагом.  Плюс длина от конца контура до обратного коллектора.


Если коллектор установлен в том же помещении, где монтируется теплый пол, то длина подводящей магистрали минимальна и практически не оказывает влияния на гидравлическое сопротивление петли. Если же коллектор устанавливается в другом помещении, то длина подводящей магистрали может оказаться большой. При этом гидравлические потери на подводящей магистрали могут составлять до половины гидропотерь петли.

Вверх

Толщина стяжки над трубой теплого пола

Стяжка над трубой выполняет 2 функции – воспринимает нагрузку от предметов и людей, защищая трубу от повреждений, и распределяет тепло по поверхности пола.


Если стяжка над трубой армируется, то ее минимальная толщина должна быть не меньше 30 мм. При меньшей толщине стяжка не будет обеспечивать необходимую прочность и будет ощущаться эффект «полосатого тепла» – неравномерный нагрев поверхности пола.

Также, стяжку не стоит делать толще 100 мм, т.к. это приведет к тому, что пол будет прогреваться очень долго. При этом регулирование температуры становится практически невозможным – изменение температуры теплоносителя будет ощутимо спустя несколько часов, а то и сутки.

Оптимальная толщина стяжки без добавления пластификатора и фибры – 60-70 мм. Добавление фибры и пластификатора позволяет заливать стяжку толщиной 30-40 мм.

Влияние толщины стяжки на равномерность прогрева можно посмотреть на рисунке.

Вверх

Максимальная температура поверхности пола

Максимальная температура поверхности пола – температура поверхности пола над трубой контура в стяжке. Согласно СНиПу не должна превышать 35⁰С.

Вверх

Минимальная температура поверхности пола

Минимальная температура поверхности пола – температура поверхности пола на равном расстоянии от соседних труб контура. Чем больше шаг укладки трубы, тем больше разница между максимальной и минимальной температурой пола.

Вверх

Средняя температура поверхности пола

Средняя температура поверхности пола – среднее значение между максимальной и минимальной температурой поверхности пола.

Согласно СНиПу, в помещениях с постоянным нахождением людей эта температура не должна превышать 26⁰С. В помещениях с непостоянным пребыванием людей и с повышенной влажностью (ванные, бассейны) средняя температура поверхности пола не должна превышать 31⁰С.

На практике такие значения являются заниженными – ощущения тепла для ног нет, поскольку температура ступни человека 26-27⁰С. Оптимальной является температура 29⁰С – при этом обеспечивается комфорт. Поднимать температуру выше 31⁰С не стоит, т.к. это приводит к высушиванию воздуха.

Вверх

Тепловой поток вверх

Количество тепла, которое теплый пол отдает на обогрев помещения.

Если планируется использовать водяной теплый пол в качестве основной системы отопления, то этот показатель должен немного превышать максимальные теплопотери помещения.

Если основным видом отопления являются радиаторы, то тепловой поток вверх компенсирует лишь незначительную часть тепловых потерь, а первоочередным показателем является температура пола.

Вверх

Тепловой поток вниз

Количество тепла, уходящее от труб водяного теплого пола вниз. Поскольку эта энергия расходуется не на обогрев помещения, то тепловой поток вниз является потерей тепла. Для повышения энергоэффективности системы этот показатель должен быть как можно ниже. Добиться этого можно увеличением толщины утеплителя.

Вверх

Суммарный тепловой поток

Общее количество выделяемого теплым полом тепла – вверх (полезного) и вниз (потери).

Вверх

Удельный тепловой поток вверх

Тепловой поток вверх (полезный) с каждого квадратного метра теплого пола.

Вверх

Удельный тепловой поток вниз

Тепловой поток вниз (теплопотери) с каждого квадратного метра теплого пола.

Вверх

Суммарный удельный тепловой поток

Общее количество тепла, выделяемого каждым квадратным метром теплого пола.

Вверх

Расход теплоносителя

Этот параметр необходим для гидравлической балансировки нескольких контуров, подключенных к одному коллектору теплого пола. Полученное значение необходимо выставить на шкале расходомера.

Вверх

Скорость теплоносителя

Скорость движения теплоносителя по трубе контура влияет на акустический комфорт в помещении. Если скорость превысит 0,5 м/с, то возможны посторонние звуки от циркуляции теплоносителя по контуру.

Повлиять на это значение можно диаметром или длиной трубы.

Вверх

Перепад давления

По этому параметру подбирается циркуляционный насос. Перепад давления в контуре (между подающим и обратным коллектором) указывает какой напор должен обеспечивать насос. Если насос не обеспечивает требуемый напор, то можно выбрать более мощную модель, или уменьшить длину трубы.

Вверх

Гидрострелка с коллектором – схема изготовления и расчет. Жми!

Одна и та же проблема встречается в сетевых системах с потоками вещества или энергии. Таковыми являются электрические сети, гидравлические сети, транспортные сети, компьютерные сети и многие другие.

Существует даже отдельная область математики, посвященная рассмотрению этих вопросов. Заниматься ею мы не станем, а перейдем c конкретными приложениями данной теории к бытовым системам отопления и коллекторам с гидрострелкой.

Принцип действия

Гидрострелка для отопления функционирует примерно также, как и стрелка железнодорожная.

Только в одном случае речь идет о распределении транспортных потоков, а в другом о распределении потоков теплоносителя – нагретой воды в системах отопления.

Действие данного устройства заключается в отделении первичного контура отопления ( котлового контура) от вторичного – собственно отопительного.

Конструкция с единственным коллектором отопления страдает многими недостатками. В частности при такой системе отопления отдельные компоненты отопительной системы оказывают друг на друга довольно сильное влияние, что не способствует их нормальной работе.

Конкретный пример дисбаланса в отопительном контуре

Пусть у нас имеется схема отопления на 4 контура, объединенных общим коллектором, и столько же зональных насосов, обеспечивающих подачу воды к зонам ее потребления.

При изменении количества зональных насосов или их характеристик, система будет неизбежно сталкиваться с последствиями взаимовлияния каждого из насосов на все остальные.

Это будет проявляться:

  • в падении производительности каждого из насосов;
  • в поломках и преждевременном износе оборудования при сильных перепадах давления;
  • в отличающемся от нормы режиме эксплуатации всей системы. Общем снижении ее эффективности, неэкономичности и разбалансированности;
  • в перегреве радиаторов, температура которых оказывается выше нормы даже при отключении насосов входящих в данный конкретный контур;
  • в повышенной вероятности возникновения тепловых ударов, а также в других проблемах, решать которые предназначен коллектор с гидрострелкой.

Необходимость применения

Приведем несколько примеров систем отопления, в которых монтаж гидравлического разделителя (другое название гидрострелки) представляется обоснованным:
  1. При наличии в системе нескольких котлов. В качестве варианта можно привести пример отопительной системы с двумя котлами: одним — напольным, а другим — настенным. Причем необходимость использовать гидрострелку не зависит от конструкции и принципа действия котлов – главное, что их несколько.
  2. В сложных отопительных системах с одним (или несколькими) котлом, но с несколькими зонами потребления. Допустим, вода в системе распределяется между системой типа «теплый пол», контуром бойлера и несколькими радиаторами отопления. И в этом случае без гидрострелки не обойтись.
  3. В простых системах, не отвечающих указанным выше критериям, гидравлический разделитель можно не устанавливать.

Замечание специалиста: для получения права гарантийного обслуживания отопительной системы, приобретение и установка гидрострелки обычно обязательны.

Самостоятельное изготовление

Если говорить о чисто технической возможности этого, то можно ответить положительно – да, осуществить эту затею можно.

Если же речь идет о разумности данного действия, то ответить однозначно не получится. Все зависит от обстоятельств и конкретных возможностей владельца отопительной системы.

Если у вас достаточно денег, то с самостоятельной разработкой и монтажом стрелки можно не возиться. Разумеется, лишь в том случае, если такое конструирование не доставляет вам чисто творческое удовольствие.

Для тех, кто все же решился взяться за это дело, мы приведем рекомендации по проектированию и установке коллектора с гидравлическим разделителем.

Принципы расчета

Типы исполнения гидравлического разделителяПервым делом займемся математикой.

Расчет параметров гидравлического разделителя осуществляется в следующем порядке:

  1. Определяем три исходных величины для расчета: расход первого контура (Q1), расход второго контура (Q2) и максимальную вертикальную скорость воды (V) в самой гидрострелке.
  2. Вычисляем модуль разницы |Q1-Q2| — это тот самый перепад расхода, который должен быть компенсирован гидрострелкой. Каждый насосный контур вносит свой вклад в общий объем циркуляции теплоносителя в системе.

Нетрудно видеть, что при Q1=Q2 потребность в разделители отсутствует. Но такого обычно не бывает.

Исходя из требований к конструкции, принимаем V — скорость теплоносителя, равной любому числу в диапазоне от 0.1 до 0.2 метров в секунду. Эта скорость не должна быть больше, так как вода не должна поступать в разделитель со слишком большой скоростью. Вычисляем искомый внутренний диаметр колонки гидрострелки по формуле: D = 18.81 X √(Q/V)

Что касается материала, то лучше всего изготовить гидрострелку из нержавеющей стали. При этом существует два различных конструктивных исполнения разделителя c различным взаимным расположением патрубков. Они показаны на рисунке выше. На этом же рисунке приведены все характерные размеры конструкции:

В заключение отметим, что многие известные производители отопительной техники наладили выпуск коллекторов со встроенным гидравлическим разделителем.

Смотрите видео, в котором опытный специалист разъясняет особенности схемы изготовления гидрострелки с коллектором:

Оцените статью: Поделитесь с друзьями!

Подбор и расчет вакуумных солнечных коллекторов

Расчет солнечных коллекторов гелиосистемы нужно выполнять в каждом конкретном случае отдельно, поскольку потребление горячей воды и нужды на отопление зданий зависят от множества всевозможных факторов.

Самым простым и от этого не менее эффективным способом расчета ориентировочного количества энергии, получаемой от солнечного коллектора в определенно взятом регионе, является метод, основанный на использовании данных об среднегодовой солнечной активности в этой местности и площади поглощения устройства.

Для оценки полноты обеспечения тепловой энергией солнечным коллектором воспользуемся статистическими данными.

Так, в среднем одно домохозяйство требует 2-4 кВт энергии для нагрева горячей воды в день на человека.

Объемы вырабатываемой энергии солнечным коллектором напрямую зависят от нескольких параметров, среди них:

  • уровень солнечной инсоляции в регионе эксплуатации устройства;
  • площадь поглощения прибора;
  • КПД коллектора;
  • угол наклона панелей к солнечному излучению.

    • Величину солнечной инсоляции для поверхности площадью 1 м² для разных регионов Украины можно найти в статистической отчетности по активности солнечного излучения в данном определенном регионе или в строительных данных по теплотехнике.

    Площадь коллектора можно узнать из паспортной документации солнечных гелиосистем.

    Величину КПД берем из диапазона 80 – 85% (паспортные данные).

    Принимаем оптимальный угол наклона апертурной поверхности относительно солнца для своей местности (согласно географической широте располагаемого объекта).

    В случае если найти точную информацию о солнечной активности в вашем районе не удается, можно воспользоваться данными средней инсоляции по регионам Украины с 1 м² на горизонтальной площадке.

    Еще один вариант – это воспользоваться эмпирической формулой: количество энергии на горизонтальной площадке умножить на 1,2.

    Методика расчета

    1. В технической документации к солнечным коллекторам производители указывают значение именно поглощающей площади.

    2. Исходя из паспортных данных поглощающей площади, указываемой для всего вакуумного коллектора Apricus (состоящего из 30 трубок) можно определить поглощающую площадь одной стеклянной трубки: 2,83 / 30 = 0,09 м².

    3. Теперь можно найти необходимое количество трубок, образующих 1 м² площади коллектора.

    Определение данного значения необходим по той причине, что повсюду величина солнечной энергии приводится именно из расчета на 1 м².

    Получаем: 1м² / 0,16 м² = 11,11.

    Другими словами 1 м² = 11 вакуумным трубкам коллектора.

    4. Чтобы определить, сколько трубок должен содержать солнечный коллектор для выработки необходимого количества тепловой мощности, необходимо знать величину тепловой мощности 1 трубки.

    Ее находим по формуле:

    Мощность 1 трубки (годовая) = Площадь поглощения 1 трубки х инсоляцию 1 м² для данного региона (годовую) х КПД коллектора.

    Из таблицы берем значения среднемесячной (берем 30 дней в месяце) инсоляции для Харькова. Месяц Январь,  Февраль,  Март,  Апрель, Май,  Июнь,  Июль,  Август, Сентябрь, Октябрь, Ноябрь, Декабрь:  32,1 56,1 88,5 118,8 157,5 156,6 157,5 140,1 93,6 58,2 30,6 25,8

    Тогда годовая инсоляция 1 м² для Харькова составит: 1115,4 кВт*час/м².

    Итого: Годовая мощность 1 трубки = 0,09 х 1115,4 х 0,8 = 80,3 кВт.

    5. Тепловая энергия, вырабатываемая 1м² солнечного коллектора в год, составит: 80,3 х 11 = 883 кВт.

    6. Рассматриваемый коллектор поглощающей площадью 2,83 м² вырабатывает: 883 х 2,83 = 2498,89 кВт = 2,5 МВт.

    Теперь вернемся к началу статьи, где говорилось о том, что в домохозяйстве на 1 человека тратится 2-4 кВт энергии для нагрева воды.

    Таким образом, при круглогодичном использовании в Харькове солнечного коллектора, состоящего из 30 стеклянных трубок площадью 2,83 м² и КПД = 0,8, в среднем в день можно получить: 2498,89 кВт / 365 = 6,8 кВт. Этой энергии достаточно для нужд семьи из 2-3 человек. Опять же все это приблизительные расчеты, полученные на основе усредненных данных.

    На практике вырабатываемой энергии может быть меньше, например, в пасмурный день, поэтому площадь коллекторов необходимо выбирать с запасом в 20%.

    Для правильной установки коллекторов гелиосистемы необходим выезд сертифицированного специалиста на объект установки гелио коллекторов.

    Из основных требований по установке необходимо обратить внимание на расположение относительно сторон света.

    Требования по установке коллекторов

  • Коллектор должен быть обращён лицевой стороной на экватор.

    • Гелиоколлектора будут работать, даже если ориентировать его на Восток или Запад, но это приведёт к уменьшению продуктивности, в зависимости от места и конфигурации системы.

  • Так же не маловажное значение имеет угол наклона установки.

    Для оптимальной годовой производительности, угол установки коллектора должен быть равен широте места установки. Отклонение +/- 10 градусов является приемлемым и сильно не влияет на производительность гелиосистемы.

    Если есть вероятность того, что летом производительность будет сильно превышать потребность в тепле, установите коллектор под углом на 15-20 градусов больше чем широта места установки. Это поможет уменьшить летнюю производительность и увеличить зимнюю.

    Например, при широте в 30 градусов, угол установки должен быть 45-50 градусов.

  • Коллектор не может быть установлен в перевернутом виде или с горизонтальным расположением труб, так как в этом случае он не будет функционировать.
  • Хотим обратить внимание на предотвращение затенения гелиоколлекторов. Коллекторы должны быть расположены таким образом, чтобы избежать затенения, по крайней мере, с 9 часов утра до 15 часов дня по местному времени. Частичное затенение из-за небольших объектов, таких как антенны и небольшие дымоходы, не вызывает серьезного уменьшения производительности.

    • Если соблюдать правильный подбор и расположение гелиосистемы, то Вашем доме всегда будет комфортно и уютно.

    разновидности, принцип работы, расчет и монтаж |

    Система водяного теплого пола становится все более популярной и может быть удачной альтернативой традиционному радиаторному обогреву. Неотъемлемой составляющей системы является коллектор для теплого пола, который выполняет функцию подготовительной станции для теплоносителя перед подачей в отопительный контур и обеспечивает комфортную температуру напольного покрытия.

    Что такое коллектор, комплектация и принцип работы

    Коллектор для теплого пола, или смесительный блок, представляет собой технологический узел оборудования, который осуществляет направление и регулирование тепловых потоков в отопительном контуре системы. Котел способен нагреть от 75 до 95°С, что является достаточно высокой температурой для напольного покрытия – и по санитарным нормам, и по степени комфорта нахождения на полу. Смесительный узел для теплого пола и предназначен для того, чтобы выровнять температуру прямого и обратного потоков, обеспечить равномерный прогрев каждого участка труб и с помощью датчиков и измерительных устройств контролировать рабочие параметры системы.

    Распределительный коллектор

    Для эффективного выполнения возложенной задачи, распределительный коллектор должен включать в себя функциональные элементы:

    • подающая и обратная гребенки;
    • двухходовой питающий или трехходовой клапана;
    • циркуляционный насос с дренажным устройством;
    • расходомер;
    • термостатические клапана.

    Две взаимосвязанные гребенки соединены в единый коллекторный блок. Смешивание подающего и обратного потоков происходит в смесительном узле, где осуществляется регулировка температурных характеристик теплоносителя. Насосная группа соединяет обе гребенки и обеспечивает циркуляцию теплоносителя по веткам трубопроводов. При достижении заданного температурного режима в помещении, автоматические клапаны перекрывают доступ греющей воды в подающую линию теплого пола.

    Коллекторная группа дает возможность обслуживать как последовательную, так и параллельную схемы подключения, а также выстраивать длинную цепочку из элементов для управления неограниченным количеством контуров. При этом смесительный узел для теплого пола можно собрать из отдельных элементов самостоятельно или купить готовый комплект. Важно, чтобы составляющие были от одного производителя, так как некоторые компании, в частности Рехау, создают уникальные элементы соединения, которые не стыкуются с изделиями других поставщиков и не обеспечивают должную плотность соединения.

    Виды коллекторов и правила выбора

    Кардинально отличающихся вариантов исполнения гребенок нет, их можно условно разделить:

    • по материалу изготовления – латунные, стальные или медные, иногда полимерные;
    • по количеству подключаемых контуров – от 2 до 12;
    • по уровню сложности – простые или усовершенствованные.2⁄4N),

      где D – внутренний диаметр гребенки;

      d – внутренний диаметр трубы теплого пола;

      N – количество веток.

      Профессиональный расчет и ответственный подход к выбору коллекторной группы обеспечит эффективность обогрева жилого помещения и повышенную степень комфорта.

      Расчет количества контуров теплого пола

      Длина и диаметр труб, шаг укладки в системе теплого пола будут влиять не только на стоимость, но и продуктивность работы всей системы, включая распределительный узел. Расчет проводится для каждого помещения отдельно перед укладкой теплого пола, на этапе проектирования. Самостоятельный подсчет провести достаточно сложно, можно упустить некоторые параметры и не учесть ряд нюансов, в результате ошибка приведет к непродуктивной работе отопления — неравномерный нагрев с проявлением «тепловой зебры», образование утечек или недостаточная циркуляция теплоносителя. Поэтому расчет системы лучше доверить проектным организациям или выполнить в специальным программах-калькуляторах.

      Определить длину и шаг установки труб для каждого помещения, а также «проложить» оптимальную схему укладки помогут следующие данные:

      • площадь помещения и расстановка крупногабаритной мебели;
      • материал и диаметр трубы;
      • тип используемой теплоизоляции;
      • вид напольного покрытия;
      • мощность отопительного котла.

      Трубы водяного пола, уложенные змейкой

      Каждая ветка должна состоять из целостной трубы необходимой длины, при этом недопустимо на трубах использовать стыки и муфты под бетонную стяжку. Исключением может быть неразъемное соединение с помощью подвижной гильзы, которое предлагает немецкий производитель Рехау. Помимо расчета труб, необходимо учесть гидравлическое сопротивление, так как с увеличением протяженности и поворота каждой ветки оно будет повышаться. Желательно, чтобы к одному коллектору подключались линии с равным значением потока, поэтому решением для больших контуров может быть разделение их на несколько меньших.

      Расположение и монтаж коллекторного узла

      Место для установки смесительного узла определяют еще на этапе проектных работ, с учетом габаритов самой коллекторной группы. Устанавливать его необходимо на достаточной высоте, чтобы оставалось место для загиба подведенных труб, на одинаковом расстоянии от контуров и достаточно близко к магистральным трубам. Коллектор можно скрыть в специальном шкафу, который можно вмонтировать в нишу или прикрепить к стене.

      Сборка коллекторной группы проводится в следующей последовательности:

      1. циркуляционный насос подключить на накидные гайки с обязательной вставкой прокладки к тройникам;
      2. накрутить переходники с накидной гайкой для соединения коллектора и насосной группы;
      3. соединить смесительный блок с термоголовкой и подмешивающим клапаном к насосной группе.

      Собранная насосно-смесительная группа подключается к распределительному коллектору, после чего его устанавливают в шкаф, соединяют трубы подачи и возврата и каждый контур теплого пола.

      Пуско-наладочные работы проводятся до заливки бетонной стяжки, чтобы проверить качество стыков на герметичность. Настройка смесительного узла проводится с помощью приборов управления, которые позволяют установить требуемый режим нагрева теплого пола и отрегулировать потоки теплоносителя в каждой ветке.

      Рекомендуем прочесть!

      CIPHE: Измерьте UFH

      Пол Хармер, технический директор CIPHE, обсуждает возможность потери давления в системах теплого пола (UFH), если на этапе проектирования перед установкой не будут приняты должные меры.

      На протяжении многих лет проектирования систем UFH я всегда учитывал влияние на потерю давления через коллектор UFH и термостатический смесительный клапан.Однако дизайнеры и установщики стали жертвами этой распространенной ошибки, когда компоненты упускаются из виду на этапе проектирования. Это, в конечном итоге, приводит к тому, что насос имеет меньший размер, а значит, система не соответствует своему назначению.

      Проблема проистекает из существующих на рынке руководств по проектированию, которые, как правило, не повышают вероятность потерь давления через такие компоненты, как смесительные клапаны. Следовательно, важно знать об этих проблемах и демонстрировать неотъемлемые риски игнорирования ограничений потока.

      Расчет потери давления
      Перед тем, как приступить к проектированию системы UFH, проектировщик обычно оговаривает максимально допустимую потерю давления в контуре – например, 20 кПа или 20000 Па. В дополнение к этому проектировщику также необходимо рассчитать давление потери через смесительный клапан, коллектор и изоляторы при заданном расчетном расходе.

      Расчетный расход – это общий расход всех контуров UFH, сложенных вместе – например, 12-канальный коллектор с расходом 2 л / мин на контур (всего 24 л / мин).Этот общий расход используется для расчета потери давления как на коллекторе, так и на термостатическом смесительном клапане. Типичный термостатический смесительный клапан UFH может иметь потерю давления 55 кПа при расходе 24 л / мин (рис. 1) и 11 кПа для изоляторов и коллектора.

      Рисунок 1

      Выполните математические вычисления
      После того, как наибольшая потеря давления была рассчитана через контур контура UFH при 20 кПа, потеря давления через 12-канальный коллектор и изоляторы 11 кПа и потеря давления через термостатический смесительный клапан 55 кПа, общая потеря давления составляет 86 кПа.Имея это в виду, можно построить график рабочей точки на Grundfos UPS2 15/50/60 [рисунок 2], используя следующие данные; потеря давления 86кПа, расход 24 л / мин.

      Рисунок 2

      Не нужно много времени, чтобы понять, что при проектировании UFH-системы с коллекторами с более чем 10 отверстиями встроенный насос, поставляемый с блоком, может быть не в состоянии доставлять достаточно тепла к излучателю тепла. Поэтому установщику может быть сложно диагностировать систему UFH, которая страдает от недостатка доступного давления насоса.Например, установщик может подозревать, что воздух в системе препятствует поднятию расходомеров, или что не была выбрана правильная конструкция пола UFH.

      Правильное решение
      При поиске неисправностей инженеры всегда должны находить время, чтобы обдумать и проанализировать любые предположения. Чтобы диагностировать причину возникновения проблемы, требуется хорошее техническое понимание в дополнение к здравому смыслу. К счастью, есть ресурсы, которые могут помочь, например видеоролики techtalk от CIPHE.

      Участники и нечлены могут в равной степени воспользоваться этими техническими консультациями, которые исследуют проблемы более подробно – от освещения технических аспектов до того, как управлять ожиданиями при обсуждении проблем. Например, если потребитель может полагать, что его система UFH неисправна, когда это может быть связано с неправильной системой, выбранной для приложения, или что проблемы с давлением связаны с насосом меньшего размера, который требует замены.

      В заключение, проектировщики, установщики и инженеры UFH должны на каждом этапе продумать, на что следует обратить должное внимание перед установкой системы и что проверить, если что-то пойдет не так.Обладая необходимыми ресурсами и опытом в отраслевых организациях, таких как CIPHE, профессионалы находятся в надежных руках, когда они решают либо повысить квалификацию, либо обновить существующие знания.

      CIPHE скоро поделится новыми техническими переговорами по теплым полам и средствам управления совместно с Polypipe и RWC. Чтобы быть в курсе этих и других технических сообщений от CIPHE, подпишитесь на канал Института на YouTube. По вопросам членства свяжитесь с командой по электронной почте: [адрес электронной почты защищен] или позвоните по телефону 01708 472791

      Как рассчитать ведомость материалов для системы теплого пола – B-Hive Supplies

      Слишком часто в прошлом компании, производящие теплый пол, скрывали технические характеристики систем теплого пола тайной.Дело в том, что довольно просто определить, что именно вам потребуется, если вы будете следовать этим принципам;

      Во-первых, нам нужно ответить на несколько вопросов;

      1. Какая конструкция пола? Стяжка, балки, перекрытие?
      2. Новое строительство или ремонт? Если это ремонт, сколько лет имуществу?
      3. Что такое источник тепла? Бойлер, тепловой насос?
      4. Предпочтительное положение коллектора. Это не важно на этапе ценообразования, но может избежать путаницы и любого пересечения трубы на установке.
      5. Сколько потребуется зон нагрева?

      Как только мы получим эти ответы, в общем, мы можем указать, какие материалы потребуются.

      В качестве примера возьмем новый дом;

      Блочно-балочная конструкция, поэтому обычно используется стяжка. В здании будет использоваться тепловой насос в качестве источника тепла, поэтому мы предлагаем установить трубу с шагом 150 мм, чтобы обеспечить более низкие рабочие температуры и более эффективную систему (если используется газовый котел, его можно переместить на расстояние 200 мм. ввиду наличия более высоких температур подачи).

      Далее нам нужно решить, сколько зон нагрева требуется. Системы с отдельными комнатами – это всего лишь одна зона, независимо от размера (могут применяться исключения в очень больших коммерческих или многоцелевых жилых помещениях). В здании с несколькими комнатами на первом этаже, например, в большом доме, потребуется более одной зоны. Гостиная, столовая, кухня, коридор, туалет и т. Д. Могут контролироваться индивидуально, что обеспечивает больший контроль и более эффективное использование энергии.

      Каждая зона должна быть измерена в квадратных метрах.Получив это, мы можем рассчитать необходимое количество трубы. Для центров 150 мм расчет будет м2 x 7,5. Следовательно, для помещения площадью 20 м2 потребуется 150 погонных метров трубы (эта цифра включает дополнительную трубу для обеспечения потока и возврата в коллектор). Важно помнить, что при использовании многослойной трубы диаметром 16 мм длина любой петли в системе не должна превышать 120 погонных метров. В случае помещения площадью 20 м2 вам потребуются 2 порта на коллекторе. Этот процесс следует повторить для каждой комнаты в здании, помня, что не во всех комнатах будет один порт на коллекторе.

      Пример расчетов

      Sample-B-hive-ufh-calc-sheet pdf

      Часто мы видим, что для двух участков в непосредственной близости может потребоваться очень мало трубы. В этом случае прихожая и туалет имеют вместе всего 67,5 м. В таких случаях рассмотрите возможность объединения их в одну петлю. Это уменьшит количество портов на коллекторе и количество требуемых термостатов. Здесь мы подчеркнули это, закрасив туалет красным.

      На основе этой информации мы можем приступить к созданию нашей ведомости материалов.В этом примере нам потребуется 517,5 метров трубы, 6-канальный коллектор и 4-канальный коллектор. термостаты. Это основа всей системы. Все остальное, что требуется, теперь можно рассчитать.

      Обрезка труб

      Мы рекомендуем по крайней мере 3no. ‘U’-образные зажимы на погонный метр трубы, если это ваш предпочтительный метод крепления трубы к изоляции. Если вы предпочитаете использовать зажимную планку, мы рекомендуем использовать на 1 линейную планку больше зажимной планки на квадратный метр площади пола. Опытный установщик может использовать комбинацию из двух, чтобы ускорить установку и сэкономить деньги.

      Изоляция кромок

      Для расчета необходимого количества изоляции кромок мы рекомендуем рассчитывать 1,1 погонных метра изоляции кромок на квадратный метр объекта. В данном случае около 76м.

      на коллекторе

      Насос и смесительный клапан.

      Как мы уже говорили, в этом примере в качестве источника тепла используется тепловой насос. В подобных случаях насос и смесительный клапан часто не требуются. Пожалуйста, проверьте это перед заказом.

      Приводы

      Если вы указываете систему для одного помещения, приводы не требуются. Однако, как только вы перейдете к многоуровневым или многозонным системам теплого пола, каждое отверстие на коллекторе потребуется для управления потоком теплой воды. Каждый привод будет подключен через центр коммутации к соответствующему комнатному термостату и отключится или закроется в зависимости от требуемой комнатной температуры и любой включенной временной программы.

      Что касается самого коллектора, он должен быть укомплектован шаровым краном, крышками для заливки и слива и соединителями для труб.Убедитесь, что ваш поставщик предоставляет все это в комплекте. Не думайте об этом.

      Регуляторы температуры

      Термостаты

      В этом примере мы предположили, что клиенту потребуется 4no. термостаты, так как холл и туалет будут совмещены. На рынке доступно множество опций на передней панели управления. Все, что угодно, от традиционных термостатов с циферблатом до более дорогих интеллектуальных систем с подключением к Интернету. У каждой есть свое место на рынке, просто убедитесь, что вы или ваш клиент можете использовать более продвинутые системы, поскольку некоторые из них сложнее других.

      Центры коммутации

      Вам потребуется центр коммутации для управления многозонной системой. Это центральная точка управления, которая взаимодействует между термостатом, приводом, насосом (при необходимости) и источником тепла. Расположенный рядом с коллектором, он контролирует всю систему.

      Требуется ли конструкция полов с подогревом?

      Многие люди устанавливают теплые полы, просто используя свои знания и немного здравого смысла. В конце концов, мы – нация домашних мастеров.Тем не менее, это всегда хорошая идея, особенно если у вас небольшой опыт работы с полами с подогревом или если система предназначена для многокомнатных домов. Ситуация на месте может немного запутаться, когда вам нужно подвести трубу к комнатам, находящимся на некотором расстоянии от коллектора, и из них. В проекте также должна быть указана точная длина трубы, расход и мощность системы, что очень удобно. Короче говоря, мы отвечаем, что он вам не нужен, но мы советуем вам это сделать.Ваш поставщик должен быть в состоянии предоставить конструкцию полов с подогревом.

      Отметить список необходимых материалов;

      Труба

      Система клипсов

      Edge insualtion

      Коллектор

      – убедитесь, что ваш поставщик предоставляет все необходимые компоненты.

      Насос и смесительный клапан

      Приводы

      Термостаты

      Центр коммутации

      Другое – Трубопровод, изоляционная крышка из полиэтилена, Дистанционный датчик для ванных комнат и т. Д.

      Итак, у вас есть ряд вопросов, на которые нужно ответить, прежде чем вы создадите свой список. Не торопитесь и дважды проверьте это у своего поставщика, они смогут помочь. Или, если у вас есть какие-либо вопросы к нам, позвоните нам по телефону 01245 490 401.

      B-Hive Supplies – это специализированный поставщик систем теплого пола и сантехники, базирующийся в Челмсфорде, Эссекс. www.bhiveunderfloor.co.uk Тел .: 01245 490 401

      ПРИМЕЧАНИЕ:

      B-Hive признает, что на рынке Великобритании доступно множество различных типов полов с подогревом, и что не все поставщики систем применяют одни и те же правила к спецификациям систем UFH.Все разработанные нами системы производятся в соответствии с соответствующими директивами Великобритании, и эта статья основана на этих принципах.

      B-Hive также соглашается с тем, что этот пример является лишь одним из любого количества возможных типов системы, необходимых в любой данной ситуации. Все проекты разные, и их следует рассматривать с учетом их индивидуальных особенностей.

      Если кто-то хочет обсудить что-либо в этой статье, не стесняйтесь комментировать.

      5-ступенчатый расчет тепловых потерь

      Расчет тепловой нагрузки необходим до начала установки системы лучистого отопления, поскольку разные типы систем лучистого отопления имеют разные значения мощности в BTU.
      Типичный расчет тепловой нагрузки состоит из расчета поверхностных тепловых потерь и тепловых потерь из-за инфильтрации воздуха. И то, и другое следует делать отдельно для каждой комнаты в доме, поэтому неплохо начать с плана этажа с размерами всех стен, полов, потолка, а также дверей и окон.

      Ниже приведен пример 5-шагового руководства по расчету поверхностных тепловых потерь:

      Шаг 1 – Расчет дельты Т (расчетная температура):

      Дельта T – это разница между расчетной температурой в помещении (T1) и расчетной температурой снаружи (T2), где расчетная температура в помещении обычно составляет 68-72 ° F в зависимости от ваших предпочтений, а расчетная температура наружного воздуха является типичным минимумом в течение отопительного сезона.Первый можно получить, позвонив в местную коммунальную компанию.
      Предполагая, что T1 равно 72F, а T2 равно –5F, Delta T = 72F - (-5F) = 72F + 5F = 77F

      Шаг 2 – Расчет площади поверхности:

      Если расчет выполняется для внешней стены с окнами и дверями, расчет теплопотерь окна и двери должен выполняться отдельно.

      Площадь стены = Высота x Ширина – Поверхность двери – Площадь окна
      Площадь стены = 8 футов x 22 фута - 24 квадратных фута - 14 квадратных футов = 176 квадратных футов - 38 квадратных футов = 138 квадратных футов

      Шаг 3 – Рассчитайте значение U:

      Используйте руководство «Типичные значения R и U» для получения значения R стены.

      Значение U = 1 / значение R
      Значение U = 1 / 14,3 = 0,07

      Шаг 4 – Расчет теплопотерь поверхности стены:

      Потери тепла с поверхности можно рассчитать по следующей формуле:

      Поверхностные тепловые потери = U-значение x Площадь стены x Delta T
      Поверхностные тепловые потери = 0,07 x 138 квадратных футов x 77F = 744 BTUH
      (Значение U основано на предположении, что деревянная каркасная стена 2×4 со стекловолокном 3,5 дюйма изоляция)

      Шаг 5 – Рассчитайте общие потери тепла стеной:

      Выполните шаги с 1 по 4, чтобы рассчитать теплопотери отдельно для окон, дверей и потолка.
      Теплопотери двери = 0,49 x 24 кв. Фута x 77F = 906 BTUH
      (значение U основано на предположении, что дверь из цельного дерева)
      Потери тепла на окне = 0,65 x 14 кв. Футов x 77F = 701 BTUH
      (Значение U основано на предположении, что окно состоит из двух панелей)
      Потери тепла на потолке = 0,05 x 352 кв. Фута x 77F = 1355 BTUH
      (Значение U основано на предположении, что изоляция из стекловолокна толщиной 6 дюймов. 22 футов x 16 футов)

      Теперь сложите все числа вместе:
      Общие тепловые потери стены = Потери стены + Потери окна + Потери двери + Потери потолка
      Общие тепловые потери стены = 744 BTUH + 906 BTUH + 701 BTUH + 1352 BTUH = 3703 BTUH

      Всегда следует учитывать скорость инфильтрации воздуха.
      Для расчета потерь тепла в помещении из-за инфильтрации воздуха можно использовать следующую формулу:

      Потери тепла при инфильтрации воздуха = Объем помещения x Дельта теплоносителя x Изменение количества воздуха в час x 0,018
      Где объем помещения = длина x ширина x высота

      изменения воздуха в час учитывают утечку воздуха в комнату.
      Например: Потери тепла при инфильтрации воздуха = (22 фута x 16 футов x 8 футов) x 77F x 1,2 x 0,018 = 4683 BTUH

      Для фактических расчетов обратитесь к своему подрядчику или разработчику системы.


      HVP Magazine – Устранение потерь давления в системе теплого пола за счет конструкции

      НА ВИДУ
      ПРЕДУПРЕЖДЕНИЕ ПОТЕРИ ДАВЛЕНИЯ ПРИ НАПОЛЬНОМ ОТОПЛЕНИИ С ПОМОЩЬЮ КОНСТРУКЦИИ

      Пол Хармер, ведущий технический консультант CIPHE, дает советы, как устранить потерю давления в системе подогрева пола за счет тщательного проектирования.

      Популярность теплых полов (UFH) означает, что гораздо больше профессиональных инженеров-сантехников и теплотехников повышают квалификацию, чтобы иметь возможность предлагать эту услугу.

      Однако для многих из тех, кто плохо знаком с установкой UFH, такие проблемы, как потеря давления, могут быть источником головной боли. Нужная величина потока и доступный напор необходимы для достижения равномерного распределения тепла между помещениями с UFH, поэтому очень важно сделать это правильно.

      Потеря давления

      Перед тем, как приступить к проектированию системы UFH, проектировщик обычно оговаривает максимально допустимую потерю давления в контуре, например, 20 кПа.В дополнение к этому проектировщику также необходимо будет рассчитать потерю давления через смесительный клапан, коллектор и изоляторы при заданном расчетном расходе.

      Расчетный расход – это общий расход всех контуров УВГ, сложенных вместе. Например, 12-портовый коллектор с расходом 2 л / мин на контур (всего 24 л / мин).

      Этот общий расход используется для расчета потери давления как на коллекторе, так и на термостатическом смесительном клапане. Типичный термостатический смесительный клапан UFH может иметь потерю давления 55 кПа при расходе 24 л / мин и 11 кПа для изоляторов и коллектора.

      После того, как наибольшая потеря давления была рассчитана через контур контура UFH при 20 кПа, потеря давления через 12-канальный коллектор и изоляторы (11 кПа) и потеря давления через термостатический смесительный клапан (55 кПа) приводят к общей потере давления 86 кПа. .

      Имея это в виду, можно построить график рабочей точки на Grundfos UPS2 15/50/60, используя следующие данные: потеря давления 86 кПа, расход 24 л / мин.

      Не нужно много времени, чтобы понять, что при проектировании UFH-систем с коллекторами более 10 портов встроенный насос, поставляемый с блоком, может быть не в состоянии доставлять достаточно тепла к излучателю тепла.

      Следовательно, установщику может быть сложно диагностировать систему UFH, которая страдает от недостатка доступного давления насоса. Установщик, например, может подозревать, что воздух в системе препятствует подъему расходомеров или что не была выбрана правильная конструкция пола UFH.

      Как правильно

      При поиске неисправностей инженеры всегда должны находить время, чтобы обдумать и проанализировать любые предположения. Чтобы диагностировать причину возникновения проблемы, требуется хорошее техническое понимание в дополнение к здравому смыслу.На протяжении многих лет проектирования систем UFH я всегда учитывал влияние потери давления через коллектор UFH и термостатический смесительный клапан.

      В случаях, когда схемы UFH разработаны и предоставлены установщику, которые охватывают только конструкцию UFH, а не остальную систему отопления, важно, чтобы установщики были осторожны.

      Все, начиная от выбора насоса правильного размера и правильного размера первичной трубы для питания коллектора UFH и насосной станции от котла, будет влиять на работу системы UFH.

      Right-Radiant® Media | расчеты

      Right-Radiant ® – это простая в использовании программа, которая сочетает в себе стандартные отраслевые методы расчета ASHRAE и проверенные на практике методы проектирования, чтобы обеспечить комплексный инструмент для проектирования и расчета излучения, используемый для компоновки, размера и расчета в полу системы лучистого отопления. Посмотреть обзорное видео.

      Характеристики:

      В сочетании с Right-Draw ® , Right-Radiant ® представляет собой комплексный инструмент для проектирования и расчета лучистого качества САПР.Он содержит полный список значений R для напольных покрытий ASHRAE и поддерживает переменное покрытие контуров. Благодаря нашей эксклюзивной технологии Hotlink ™ , Right-Radiant ® мгновенно адаптирует рисунок излучающего дизайна при вводе или изменении параметров.

      Используйте Right-Radiant

      ® для:

      Перетаскивайте излучающие панели в ваши комнаты в Right-Draw ® . Интерактивный по своему дизайну: как только вы перетаскиваете излучающую панель в комнату, выбираете макет и подключаете его к коллектору, Right-Radiant ® раскладывает pex в различных узорах (1,2 и 3-сторонний змеевик, периметр, внешняя стенка, плотно разделенная змеевиком, противоточная спираль и т. д.).Это также замедлит обратное переключение в компоновке для одинаковой длины, вычислит расход, напор, длину контура, температуру поверхности, дельта-t и обратные потери, а также вычислит мощность и сообщит вам, где может потребоваться дополнительное тепло.

      Автоматическое проектирование и компоновка излучающих петель одним щелчком мыши. Right-Radiant ® основывается на отраслевых стандартах для определения расстояний, соединений коллектора, расчета нагрузки и ведомости материалов, чтобы мгновенно создать для вас конструкцию контура.

      Рассчитайте скорость потока, длину контура, расположение контуров и напор, даже если требуется дополнительное тепло. Каждую панель и петлю можно настроить в соответствии с любыми конкретными параметрами проекта.

      Проектирование лучистых конструкций из снега и таяния льда. Разработанный в партнерстве с консорциумом производителей излучающих панелей, Right-Radiant® предлагает больше, чем просто возможности обогрева помещений, включая тротуары, проезды и многое другое.

      Оцените затраты с помощью функции «Быстрое предложение» в Right-Radiant® без рисования плана помещения. Режим Quick Quote был разработан для оценки с первого прохода, это способ оценки проекта без разработки проекта со списком материалов. Просмотрите образец отчета Right-Radiant ® .

      Мгновенное создание ведомости материалов. Используйте Right-Radiant ® в сочетании с Right-Proposal ® для создания разноса деталей.

      Сохраните предпочтения для будущих вакансий. Right-Radiant ® , как и большинство других продуктов Right-Suite ™ Universal, имеет возможность сохранять общие свойства в библиотеке настроек для использования в будущих проектах.

      Запишите схему лучистого света в файл САПР. Вы можете использовать эту функцию, если вы сначала импортировали файл САПР.

      • Связанные вычисления обеспечивают большую точность и экономию времени для проектировщика. Фактически, им никогда не нужно выходить из программы со всеми вычислениями, связанными с чертежом, данные никогда не нужно извлекать для изменения.
      • Простой в использовании модуль интегрируется с другими модулями Right-Suite® Universal.
      • Создание точной схемы расположения трубопроводов от коллектора до контуров с точным перечнем материалов.
      • Возможности Snow Melt.
      • Просто добавьте панели и соедините коллекторы, все остальные расчеты основаны на предварительно заданных предпочтениях и расчетах нагрузки из вашего плана этажа.
      • Рассчитывает скорость потока, длину контура, расположение контуров и напор, даже если требуется дополнительное тепло.
      • Настраиваемые параметры для каждой панели и цикла.
      • Любое изменение настроек одновременно обновляет сам чертеж с помощью Hotlink Technology ™. Эти мгновенные настройки позволяют подрядчику проигрывать «а что, если?». игры и быстро адаптироваться к изменениям в зависимости от предпочтений клиентов.
      • Сохраните общие свойства в своей библиотеке предпочтений для будущих работ.
      • Оцените затраты с помощью «Quick Quote» без рисования плана этажа. Режим Quick Quote был разработан для оценки с первого прохода, это способ оценки проекта без разработки дизайна со спецификацией материалов.
      • Нам доверяют ведущие производители, включая Uponor (Wirsbo), Roth и Zurn.

      Преимущества:

      Устраните необходимость в дополнительных изделиях для рисования с излучением, сэкономьте время и улучшите качество макета с помощью этой универсальной программы. Связанные расчеты от нагрузок до типов материалов гарантируют большую точность и позволяют дизайнеру играть «а что, если?». игры и быстро адаптироваться к изменениям в зависимости от предпочтений клиентов.

      Обогрев с помощью змеевиков и рубашек

      Другие компоновки парового змеевика

      Конструкция и расположение парового змеевика будут зависеть от нагреваемой технологической жидкости.Когда технологическая жидкость, которая должна быть нагрета, представляет собой коррозионно-активный раствор, обычно рекомендуется, чтобы входные и выходные соединения змеевика находились над кромкой резервуара, поскольку обычно не рекомендуется просверливать коррозионно-стойкие футеровки со стороны резервуара. Это гарантирует отсутствие слабых мест в футеровке резервуара, где существует риск утечки агрессивных жидкостей. В этих случаях сам змеевик также может быть изготовлен из коррозионно-стойкого материала, такого как покрытая свинцом сталь или медь, или из сплавов, таких как титан.

      Однако там, где нет опасности коррозии, следует избегать подъема над конструкцией резервуара, а соединения для впуска и выпуска пара могут проходить через сторону резервуара. Наличие любого подъемника приведет к переувлажнению части длины змеевика и, возможно, к гидроударам, шуму и утечкам из трубопроводов.

      Змеевики для нагрева пара обычно должны иметь плавное опускание от входа к выходу, чтобы конденсат стекал к выходу и не собирался в нижней части теплообменника.

      Если подъемник неизбежен, он должен быть спроектирован таким образом, чтобы включать уплотнение в нижней части подъемника и погружную трубу с малым внутренним диаметром, как показано на рисунке 2.10.2.

      Конструкция уплотнения позволяет собирать небольшое количество конденсата, действуя как гидрозатвор, и предотвращает возникновение паровой блокировки. Без этого уплотнения пар может проходить через конденсат, скапливающийся в нижней части трубы, и закрывать конденсатоотводчик в верхней части стояка.

      Уровень конденсата тогда поднимется и образует временную гидрозатворную перегородку, блокирующую пар между дном стояка и конденсатоотводчиком.Конденсатоотводчик остается закрытым до тех пор, пока заблокированный пар не сконденсируется, и в это время змеевик продолжает заболачиваться.

      Когда запертый пар конденсируется и конденсатоотводчик открывается, небольшая порция воды выходит вверх по стояку. Как только гидрозатвор сломан, пар войдет в поднимающуюся трубу и закроет уловитель, в то время как разорванный столб воды снова упадет, чтобы лечь на дно нагревательного змеевика.

      Погружная труба с малым внутренним диаметром позволяет очень небольшому количеству пара оставаться в стояке.Это позволяет легко поддерживать столб воды без образования пузырьков пара через него, обеспечивая постоянный и непрерывный поток конденсата к выпускному отверстию.

      Когда уплотнение окончательно сломано, меньший объем воды вернется в нагревательный змеевик, чем при неограниченном стояке большого диаметра, но, поскольку устройство водяного затвора требует меньшего объема конденсата для образования водяного затвора, он немедленно повторно форма.

      Если в процессе обработки предметы погружаются в жидкость, установка змеевика на дно резервуара может оказаться неудобной – она ​​может быть повреждена объектами, погруженными в раствор.
      Кроме того, во время определенных процессов на дне резервуара будут оседать тяжелые отложения, которые могут быстро покрыть поверхность нагрева, препятствуя передаче тепла.

      По этим причинам катушки с боковой подвеской часто используются в гальванической промышленности. В таких случаях змеевик или пластинчатые змеевики располагаются на боковой стороне резервуара, как показано на рисунке 2.10.3. Эти змеевики также должны иметь опускание на дно с гидрозатвором и погружной трубкой с малым внутренним диаметром. Преимущество такой конструкции состоит в том, что ее часто легче устанавливать, а также легче снимать для периодической очистки, если это необходимо.

      Если предметы должны быть погружены в резервуар, может оказаться невозможным использование какого-либо типа мешалки для создания принудительной конвекции и предотвращения температурных градиентов, возникающих в резервуаре. Независимо от того, используются ли нижние или боковые змеевики, важно, чтобы они были расположены с достаточным охватом, чтобы тепло распределялось равномерно по всей массе жидкости.

      Диаметр змеевика должен обеспечивать достаточную длину змеевика для хорошего распределения. Короткая длина змеевика при большом диаметре может не обеспечить адекватного распределения температуры.Однако на очень длинной непрерывной длине змеевика может возникать температурный градиент из-за перепада давления от конца к концу, что приводит к неравномерному нагреву жидкости.

      В то время как следующие два заголовка, «Определение размера регулирующего клапана» и «Устройство для удаления конденсата» включены в этот модуль, новому читателю следует обратиться к более поздним разделам «Блоки и модули» в Учебном центре для получения полной и исчерпывающей информации, прежде чем пытаться определить размер. и подбор оборудования.

      Плывите по течению: правильная скорость потока с помощью гидроники

      АФТОН, Миннесота – Джастин Джонсон и его жена Джессика планировали свой «вечный дом» в течение пяти лет, когда в конце 2019 года решили, что наконец-то готовы к этому. начать строительство.Джонсон с середины 1990-х годов работал в качестве монтажника в профсоюзе сантехники и систем отопления, вентиляции и кондиционирования воздуха в различных коммерческих, промышленных и жилых проектах. Теперь 25-летний ветеран отрасли получит возможность установить многие из таких же повышающих комфорт и энергоэффективности систем внутри своего нового здания площадью 4600 кв. Футов. дом.

      Строительство началось в конце весны 2020 года. После невероятно плавного процесса строительства, которым руководил Джонсон, который также выполнял обязанности ведущего установщика систем водоснабжения и отопления, пара переехала сюда прямо перед Днем Благодарения в 2020 году.

      Один из семи коллекторов из нержавеющей стали, управляющих в общей сложности 27 отопительными контурами по всей территории Johnson Residence. Юпонор В своей нынешней роли в Metropolitan Mechanical Contractors, Inc. (MMC) из Иден-Прери, Миннесота, Джонсон часто устанавливал системы Uponor PEX для водопровода. системы распределения воды и лучистое отопление полов. Находясь на жилом участке для MMC в начале 2019 года, Джонсон поделился планами относительно своего нового дома с несколькими представителями Uponor в Северной Америке (UNA), включая младшего менеджера по продукту Брайана Болленбека.Вскоре после этого официально началось сотрудничество, при этом UNA предложила не только предоставить продукцию, но и оказать помощь в проектировании и компоновке систем водоснабжения и отопления.

      «После того, как я использовал лучистое отопление для пола в любом количестве проектов для MMC и испытал преимущества комфорта, эффективности и здоровья, присущие этим системам

      , я должен был иметь радиатор для нашего нового дома, несмотря ни на что», – говорит Джонсон. . «Удаление пыли и сухого воздуха за счет подогрева пола просто делает дом более здоровым.

      Джонсон также знал – в некотором роде отъездом для дома, построенного на севере Соединенных Штатов, – что он хотел, чтобы конструкция была перекрытой, а не типичным фундаментом подвала или полуподвального помещения. В излучающей системе использовались трубки Wirsbo hePEX ™ от Uponor, снабженные кислородным барьером для предотвращения коррозии компонентов системы из черных металлов. При установке использовались петли труб, прикрепленные скобами к пенопласту на бетонной плите. Кроме того, система отопления включала в себя несколько зон по всей конструкции, включая гараж.

      Коллектор в четвертой зоне обеспечивает лучистое отопление и максимальный комфорт в столовой, кухне, фойе, офисе и большой комнате. Упонор: «Популярность перекрытий на уровне пола растет, особенно в нашем жилом комплексе», – продолжает Джонсон, объясняя, что он хотел одноуровневый дом без лестницы. «Другой моей мотивацией было само лучистое отопление в полу: закапывать трубы прямо в бетонную плиту – это наиболее эффективный подход».

      Radiant: семь зон комфорта

      Разработанный Скоттом Хеллендрунгом, ведущим инженером-проектировщиком группы Uponor Construction Services, проект отопления предусматривал сегментирование плана этажа Джонсона на семь зон, каждая со своим коллектором.Вся планировка включала 27 отопительных контуров. (В данной зоне может быть более одной петли PEX.) В проекте были предусмотрены следующие зоны в доме:

      ● Зона 1: Гараж

      ● Зона 2: Спальня № 2, включая ванную, кладовую и коридор

      ● Зона 3: спальня № 3

      ● Зона 4: столовая, кухня, холл, офис, большая комната

      ● Зона 5: грязевая комната

      ● Зона 6: главная ванная, гардеробная

      ● Зона 7 : Главная спальня (# 1)

      Работая с Хеллендрунгом, Джонсон поделился своим планом этажа, нанесенными на карту зонами обогрева и всеми своими расчетами теплопотерь.«Uponor Construction Services предоставила нам все необходимое, включая аксессуары, и упростила этот процесс», – говорит Джонсон. «После этого я чувствовал себя хорошо подготовленным к установке».

      Процесс установки излучающего излучения в пол с использованием почти 5 500 футов трубок Wirsbo hePEX длился два дня, всю работу выполняли Джонсон и его коллега из MMC. В первый день они завершили строительство первого этажа дома площадью около 2450 кв. Футов; во второй день – 1800 кв.-фт. гараж.

      Они уложили трубки обычным змеевидным способом и прикрепили скобами к пенополистиролу R-10 размером 2 дюйма. После установки они проверили PEX воздухом, а затем заполнили систему 50% -ным раствором гликоля, нагретым до заданного значения 117 ° F настенным конденсационным котлом на 110 000 БТЕ, оборудованным накопительным баком на 50 галлонов.

      Джонсон настолько твердо убежден в технологии излучения и ее преимуществах, что добавил ее и в другие области на своей территории. Раствор гликоля проходит через теплообменник для обогрева системы снеготаяния за пределами дома, а его отдельно стоящая, площадью 2000 кв.-фт. сарай оборудован отдельной системой лучистого отопления.

      В дополнение к отопительной системе две печи – одна на основном этаже и одна прямо над гаражом – для тех исключительно холодных зимних дней в Миннесоте. В обоих агрегатах есть увлажнители воздуха, также поблизости находится воздухообменник.

      Установка служит специальной системой наружного воздуха, предназначенной для подачи наружного воздуха в дом и удаления загрязняющих веществ, аллергенов, вирусов и т. Д. По словам Джонсона, «я оставляю вентилятор включенным на низкой скорости на тот случай, если требуется уровень влажности. подлежит исправлению.”

      Сантехника: преимущества рециркуляции

      Джастин Джонсон использовал пенопластовый степлер Uponor PEX, чтобы вручную установить петли и закрепить их на месте, что ускорило процесс установки. поддерживать давление 60 фунтов на квадратный дюйм. Джонсон решил установить скважинный насос с регулируемой скоростью, немного отличающийся от насосов, обычно используемых в скважинных системах. Насос с регулируемой скоростью обеспечил дополнительную эффективность, которую требовала семья, а его бесшумная работа добавила к преимуществам.

      Небольшой расширительный бак с датчиком давления контролирует давление воды в доме. Насос изменяет скорость в ответ на изменение давления, которое зависит от потребности в воде в доме. Например, если семья использует несколько кранов одновременно, насос будет ускоряться, чтобы поддерживать желаемое давление 60 фунтов на квадратный дюйм. Как правило, чем больше работает выходов, тем выше вероятность того, что насос будет работать.

      Ко Ванг, также ведущий специалист по проектированию в Uponor Construction Services, спроектировал водопроводную систему по схеме «магистраль и ответвление».В конструкции было задействовано примерно 800 футов материала Uponor AquaPEX ® диаметром от ½ “до 1” и предусматривалась рециркуляция горячей воды, что было еще одним приоритетным решением для Джонсона. И снова движущими силами были дополнительный комфорт, эффективность и здоровье.

      Система рециркуляции состояла из одного циркуляционного насоса с двумя балансировочными клапанами для регулирования количества галлонов в минуту (галлонов в минуту) в каждом контуре рециркулятора горячей воды и пары рециркуляционных линий ½ дюйма: одна обслуживает восточную сторону дома. а другой обслуживает западную сторону.Таймер управляет системой рециркуляции для подачи теплой воды к различным выходам с обеих сторон в зависимости от характера использования в домашних условиях. Вода циркулирует семь часов в день в трех временных интервалах: с 4 до 8 часов утра, с 15 до 17 часов и с 10 до 23 часов.

      «Благодаря полудюймовому рециркуляционному трубопроводу всегда получается мгновенная горячая вода», – говорит Джонсон, объясняя преимущества. «Тот факт, что горячая вода не циркулирует постоянно, означает повышенную эффективность, поскольку тепло не тратится впустую». Рециркуляция горячей воды также снижает отходы питьевой воды, а также энергию, используемую для ее нагрева, в ожидании поступления горячей воды в кран.

      Одним из преимуществ PEX является возможность спроектировать трубу с более высокими скоростями потока, чем труба из меди и трубы из ХПВХ. Это позволяет сантехникам заменять размер на размер, несмотря на меньший внутренний диаметр (I.D.). Меньший I.D. в PEX обеспечивает более быструю доставку воды: на 15% быстрее, чем система CPVC такого же размера, и на 30% быстрее, чем у меди. Согласно расчетам Uponor Construction Services, магистральная система Джонсона позволит сэкономить примерно три четверти галлона воды при использовании полиэтиленгликоля по сравнению с ХПВХ и 1.7 галлонов по сравнению с медью. Другими словами, настолько меньше воды будет теряться в канализацию каждый раз, когда самые дальние от водонагревателя приборы запрашивают горячую воду.

      Трубки Wirsbo hePEX снимаются с барабана для системы лучистого отопления. Однако решение Джонсона перейти на рециркуляцию горячей воды привело к еще большей экономии воды. Та же магистральная система PEX, теперь с рециркуляцией горячей воды, сократила время подачи горячей воды еще на 98%. Переход от трех с половиной минут до пяти секунд в конечном итоге сэкономил чуть более четырех галлонов воды при каждой активации.

      «Помимо более высокой скорости потока по сравнению с ХПВХ или медью, система PEX удерживает меньший объем воды, чем система того же размера, использующая любой из этих материалов в трубах того же диаметра», – объясняет Джастин Черчилль, менеджер жилого сегмента. в Uponor. «В результате семья Джонсона должна быстрее перерабатывать эту воду. Более быстрая езда на велосипеде означает, что в очереди будет меньше воды в течение длительного времени. Это, в свою очередь, снижает вероятность роста загрязняющих веществ и бактерий в системе.

      Или, как резюмирует Джонсон: «Это еще одна ключевая часть здорового« дома навсегда », который мы стремились построить».

      Дом навсегда

      Что больше всего нравится Джонсону в его новом доме? «С чего мне начать?» он спрашивает.

      Ну а как насчет комфорта?

      «Лучше всего прийти домой, сбросить ботинки и пройтись по теплому полу после долгого рабочего дня. Все наши соседи из Миннесоты тоже сразу обращают на это внимание, когда приезжают в гости ».

      Еще одним важным аспектом является улучшение здоровья: «Знание о том, что в нашем доме чище воздух, – большой плюс», – продолжает он.«По моему опыту, это становится основным требованием домовладельцев. Они хотят лучшего качества воздуха в помещении. Различные и более толстые фильтры и более чистый воздух сейчас являются высокими ценами в домашнем строительстве, и системы излучающего излучения могут помочь в этом ».

      Профиль проекта | Johnson Residence

      Расположение

      Афтон, Миннесота

      Основные характеристики проекта

      ● Строительство перекрытий

      ● Общая площадь под крышей: 4 593 кв.ft.

      ● Нагревательная нагрузка 100 000 БТЕ / час | Потолок R-40, стены R20, пол R10

      ● Излучающая установка: крепление для дома и гаража

      ● Монтаж сантехники: магистраль и ответвление

      ● В колодезной системе используется подкачивающий насос для создания давления воды 60 фунтов на квадратный дюйм

      ● Линия рециркуляции с рециркуляционным насосом для сокращения времени подачи горячей воды, устранения потерь воды и предотвращения застоя воды

      ● Все линии горячей воды и рециркуляции изолированы в соответствии с ASHRAE 90.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Автор: ООО Приоритет-Пермь 2019 © Все права защищены.
    Карта сайта
