Расчёт объёма колодца – онлайн калькулятор
Инструкция к онлайн калькулятору по расчету объема и стоимости колодца
Значения размеров заполняйте в метрах:
H – глубина колодца, зависит от его назначения: ревизионный (для установки приборов контроля и учета, арматуры, эксплуатации сети) или водоснабжающий. Глубина ревизионного колодца, как правило, определяется глубиной залегания коммуникаций в соответствии со СНиП 2.04.03-85. H колодезя обеспечивающего водой определяется тем, насколько глубоко залегает водоносный пласт в районе Вашего участка. Узнать этот параметр точно возможно с помощью геоморфолога (это специалист по рельефу поверхности) или разведывательного бурения, однако для определения примерной стоимости копки колодезя достаточно поинтересоваться у соседей, какой глубины их колодцы. Зачастую вода, пригодная для хозяйственных нужд (полив, стирка) находится на глубине до 15 метров под землей, а для питья и приготовления пищи – глубже.
D1 – верхний диаметр колодца, этот размер определяется тем, какие бетонные кольца вверху колодца Вы будете использовать. Параметры колец регламентируются ГОСТ 8020-90, а также ДСТУ Б В.2.6-106:2010 (от 0,7 м до 2 м). Для канализационного коллектора следует выбирать диаметр больше (2 м вариант часто является оптимальным). Это способствует хорошему дренажу сточных вод. Для газопроводных и электромонтажных магистралей диаметр колодца выбирают исходя из удобства монтажа и надежности защитной конструкции. Для водоносного колодца предпочтительный небольшой диаметр (до 1 м), поскольку в таком случае уровень воды будет значительно выше и ее легче будет достать. Однако слишком малый размер затруднит чистку обслуживание.
D2 – нижний диаметр, зависит от используемых колец в донной части колодца.
Если диаметр колодца одинаковый вверху и у дна, введите равные значения для D1 и D2.
Также укажите стоимость выполнения земляных работ за 1 кубический метр, цену вывоза грунта (за 1 м3) в Вашем регионе и нажмите «Рассчитать».
В результате калькулятор высчитает объем колодца (т.е. сколько кубометров земли нужно вынуть для достижения водоносного горизонта), стоимость копания колодца, вывоза грунта и итоговую стоимость указанных работ. Такие данные позволяют оценить реальный уровень финансовых затрат на сооружение колодца и привлечь необходимое количество техники и рабочих для получения хорошего результата. Кроме того, при эксплуатации колодца необходимо его периодически дезинфицировать (желательно 1 раз в год). Посчитав кубатуру колодца легко рассчитать правильное соотношение антибактериальных и обеззараживающих реагентов.
Расчет объема колодца, цилиндрической ямы
data-full-width-responsive=”false”>
Расчет объема колодца или ямы цилиндрической формы
Укажите размеры в метрах
D1 – верхний диаметр колодца
D2 – диаметр дна колодца
H – глубина
Дополнительно можно указать стоимость копки колодца и стоимость вывоза грунта.
Расчет объема
Есть три варианта обеспечения водоснабжения частного дома. Можно пробурить скважину самостоятельно, можно нанять для этого специалистов, а можно выкопать на своем участке колодец. У всех способов есть как преимущества, так и недостатки. Многие предпочитают устроить на своем участке колодец, так как это дешево, использовать его можно на протяжении более чем 50 лет и чистить такое сооружение гораздо легче, чем скважину. К тому же рытье колодца не требует получения специального разрешения. Однако чтобы вырыть на своем участке колодец, необходимо предварительно сделать некоторые расчеты. Здесь вам поможет наша расчетная программа. Все, что вам нужно, это ввести в соответствующие поля глубину колодца, его верхний и нижний диаметр и стоимость земляных работ в районе вашего проживания, после чего программа сама рассчитает объем колодца и предполагаемую стоимость его рытья.Рытье колодца
Первое и главное в самостоятельном рытье колодца это выбор места для него. Важно, чтобы вблизи него в радиусе 50 метров не было хранилищ навоза и других нечистот, которые могли бы повлиять на качество воды. Не стоит устраивать колодец ближе, чем в 5 метрах от дома. В противном случае существует риск повреждения фундамента дома из-за вымывания грунта.Важно также определить глубину колодца. Для этого можно узнать глубину аналогичных сооружений на соседних участках, либо предварительно пробурить скважину.
Обратите внимание, что рыть колодец можно не в любое время года. Лучше всего для этого подходит период с июня по сентябрь. В это время водоносный слой находится на низком уровне, а это значит, что вас не введут в заблуждение воды из верхних слоев, которые могли остаться после весеннего паводка.
Монолитный бетон хорош тем, что исключает попадание поверхностной воды в колодец. Но такой колодец делать гораздо дольше, да и стоить он будет существенно дороже. Тут у вас есть два варианта. Либо изготовить бетонные формы для укрепления стен самостоятельно, либо приобрести их. Прежде чем решить, как поступить, обратите внимание, что заводские железобетонные кольца прочнее тех, которые вы можете изготовить самостоятельно. Но, разумеется, и стоить они будут дороже.
Строительство колодца из кирпича требует специальных навыков и длительной подготовки. Стены нужно армировать, а под кирпич строить фундамент. Но зато, как и бетон, кирпич не допускает проникновения в колодец поверхностных вод.
После того, как колодец готов
Какой бы тип устройства колодца вы ни выбрали, время от времени его требуется дезинфицировать. Чистку следует проводить не реже двух раз в год, и чаще, если в колодец попадают посторонние предметы. Для очистки колодца из него при помощи насоса откачивается вода. Затем, спустившись вниз, мы производим необходимые очистные процедуры. Когда посторонние предметы, ил, песок и грязь удалены с пола и стенок колодца, производим дезинфекцию. Для этого стенки колодца при помощи веника или щетки с длинным ворсом опрыскиваем хлорным раствором.Когда колодец вновь наполнится водой, в нее следует также внести хлорный раствор в количестве 150 мг на 1 литр воды. Вода перемешивается и колодец, накрытый крышкой, оставляется на два часа. Затем воду снова откачивают и промывают колодец чистой водой. Процедура повторяется, пока запах хлора не исчезнет.
Facebook Vkontakte Приглашаю вас в друзья.
Автор: Бакуменко Валентина
Водоснабжение частного дома: колодец или скважина?
Покупая квартиру в многоэтажном доме, мы одновременно получаем все «удобства» в виде света, тепла и воды. В процессе же строительства собственного дома вопросы создания инженерных коммуникаций приходится решать самостоятельно. В этой статье я хотела бы обсудить вопрос водоснабжения частного дома, сравнить такие его способы как рытье колодца и бурение скважины, выявить минусы, плюсы каждого из них и сделать вывод о целесообразности выбора того или другого варианта.Колодец
Колодец как способ водоснабжения известен с давних времен. Наши предки ничего не знали о бурении скважин и альтернативы колодцу в деревенском доме просто не было. Дожил он и до наших дней. Несмотря на кажущуюся простоту работы, выкопать колодец, по крайней мере, для целей не только технического использования воды, но и её питья, самостоятельно вряд ли получится. Все дело в том, что определить, в каком секторе участка водоносный горизонт находится к поверхности земли наиболее близко, без помощи специалистов не представляется возможным. Поэтому прежде чем принять решение о целесообразности и вообще самой возможности сооружения на участке именно колодца, следует пригласить геофизиков для проведения комплекса разведывательных мероприятий либо пробурить небольшую пробную скважину глубиной 10-15м. Плюс бурения разведывательной скважины в том, что в процессе работ можно сделать забор воды и грунта для исследования их биохимического состава в лаборатории. Важно понимать, что у колодца, в сравнении со скважинами, гораздо более низкая возможность водоотдачи. И если ваш дом имеет большую площадь, в санузлах расположены ванны, душевые кабинки, стиральные машины и прочая водопоглощающая техника, которая, к тому же, интенсивно эксплуатируется, а в дачный сезон дополнительную нагрузку на колодец дают системы полива/орошения – следует задуматься, хватит ли колодцу производительности? С другой стороны, низкая производительность колодца приводит к его быстрому заиливанию, которое в основном происходит уже в первые десять лет пользования, а если вы пользуетесь колодцем нерегулярно, не выбирая дебет, вследствие чего вода в нем обновляется редко – этот срок может сократиться и вовсе до 3-4 лет. Кроме того, дебет водоотдачи колодца может изменяться в зависимости от сезона, также на него может влиять факт наличия иного объёмного водозабора с площади водяной линзы, обеспечивающей ваш колодец водой. При падении уровня воды в колодце и замедлении его наполняемости придется ограничить потребление воды, что будет доставлять дискомфорт. В худшем случае водонос может попросту истощиться. После возникновения подобной проблемы приходится углублять колодец, а порой и вовсе выкапывать новый. Как вы понимаете, этот процесс занимает не один день и будет критичным для семьи, проживающей в доме постоянно. На качестве воды глобально сказывается ухудшение экологии: в наше время грунтовые безнапорные воды часто попросту не соответствуют требованиям санитарных норм. Помимо этого, колодец является сооружением, в которое могут попасть сточные воды. Поэтому к месторасположению колодца на участке предъявляется ряд требований: он должен стоять на возвышении, быть удален от септических систем, канализации, туалетов, выгребных ям, мест содержания домашнего скота и птиц и прочих потенциальных источников болезнетворных микроорганизмов. Возможность соблюсти указанные требования есть не на всяком участке. Также, если анализы воды из колодца не соответствуют требованиям СанПин, придется устанавливать в него систему очистки, что повлечет за собой дополнительные траты. Неудивительно, что большинство владельцев собственного дома, используемого для постоянного проживания, предпочитают использовать в качестве источника водоснабжения скважину.Скважина
Существуют два типа скважин: «на песок» и «на известняк». Разберём каждый из них в отдельности. 1. Скважина «на песок». Бурится она так же, как и колодец, до первого водоносного горизонта. В связи с этим такая скважина имеет все указанные мной ранее недостатки использования, но преимущество её состоит в том, что выражены эти недостатки в меньшем масштабе. Так, производительность скважины «на песок» в среднем достигает кубометра-двух в час, этого вполне достаточно для типичного домовладения. В связи с более высокой производительностью уменьшается вероятность заиливания, соответственно, увеличивается срок службы скважины и при регулярном её использовании может достигать 15-17 лет. Скважина «на песок» бурится на глубину от 15м до 35м, однако иной раз в поиске водоносного грунта приходится углубляться в землю и на 50м. Чтобы не допустить подобного варианта развития событий, следует предварительно, как упоминалось мной выше, провести на участке разведывательные мероприятия. Если затрагивать финансовую сторону дела, бурение скважины «на песок» будет стоить дороже, чем копание колодца. При этом нужно будет нанимать специалистов с техникой, покупать в целях эксплуатации скважины насос, фильтр, выбирать вариант обсадной трубы. Тем не менее, этот вариант в плане затрат будет выгоднее того, о котором пойдет речь ниже. 2. «Артезианская» скважина. Вообще, технически правильно называть артезианскими лишь скважины с самоизливом, однако данное название прижилось в народе для обозначения скважины «на известняк», то есть, той, которая бурится до известнякового водоносного горизонта. Артезианская скважина имеет самую высокую производительность (до 100 кубометров в час), поэтому сможет обеспечить водой даже самый большой, дом. Несомненным плюсом такой скважины является высокое качество воды. Известняк сам по себе является хорошим природным фильтром, защищающим воду от загрязнений извне. Также на функционирование скважины не влияет колебание уровня стояния грунтовых вод, а срок её службы составляет 50 и более лет. Казалось бы, во всем, кроме стоимости, сплошные плюсы, однако на самом деле не так все просто. Первое – вода из глубинной скважины насыщена железом, фтором и другими микроэлементами, поэтому зачастую помимо универсальных фильтров приходится устанавливать дополнительные фильтры для обезжелезивания и смягчения воды Второе – по закону «О недрах» известняковые водоносные породы относятся к категории полезных ископаемых и на право их использования необходимо наличие лицензии. В силу специфики требований, предъявляемых к условиям обустройства скважин «на известняк», соблюсти их обычному владельцу участка с домом (или даже без оного) не представляется возможным. В связи с этим артезианские скважины в 99% случаев бурятся незаконно. Принимая решение сделать такую скважину на своем участке вы должны понимать, что отныне над вами будет постоянно висеть риск уголовной ответственности за незаконное недропользование. И третье, самое важное, о чем, впрочем, в России не задумываются никогда . Неизвестно, каким образом отразится на экологии подобное повсеместное бурение глубинных скважин и нарушение санитарных норм их обустройства. Как человек, неравнодушный к проблемам экологии, я призываю всех читателей данной статьи задуматься о будущем нашей планеты и все-таки выбрать в качестве источника водоснабжения скважину «на песок» или колодец. Спасибо за внимание.- Подробности
Как правильно сделать расчет чиллера, на что в первую очередь надо полагаться чтобы, среди множества предложений, произвести качественный подбор чиллера?
На этой странице мы дадим несколько рекомендаций, прислушавшись к которым вы приблизитесь к тому, чтобы сделать правильный выбор чиллера.
Расчет холодопроизводительности чиллера. Расчет мощности чиллера – его мощности охлаждения.
В первую очередь по формуле расчет холодопроизводительности чиллера, в которой участвует объем охлаждаемой жидкости; изменение температуры жидкости, которое надо обеспечить охладителем; теплоемкость жидкости; ну и конечно время за которое этот объем жидкости надо охладить – определяется мощность охлаждения:
Формула охлаждения, т.е. формула вычисления необходимой холодопроизводительности:
Q = G*(Т1- Т2)*Cрж*pж / 3600
Q – холодопроизводительность, кВт/час
G – объёмный расход охлаждаемой жидкости, м3/час
Т2 – конечная температура охлаждаемой жидкости, оС
Т1 – начальная температура охлаждаемой жидкости, оС
Cрж -удельная теплоёмкость охлаждаемой жидкости, кДж/(кг* оС)
pж – плотность охлаждаемой жидкости, кг/м3
* Для воды Cрж*pж = 4,2
По данной формуле определяется необходимая мощность охлаждения и она является основной при выборе чиллера.
- Формулы пересчета размерностей чтобы рассчитать холодопроизводительность водоохладителя:
1 кВт = 860 кКал/час
1 кКал/час = 4,19 кДж
1 кВт = 3,4121 кБТУ/час
Подбор чиллера
Для того, чтобы произвести подбор чиллера – очень важно выполнить правильное составление технического задания на расчет чиллера, в котором участвуют не только параметры самого водоохладителя, но и данные о его размещении и условии его совместной работы с потребителем. На основании выполненных вычислений можно – выбрать чиллер.
Не нужно забывать про то, в каком регионе Вы находитесь. Например, расчет для города Москва будет отличаться от расчета для города Мурманск так как максимальные температуры двух данных городов отличается.
По таблицам параметров водоохлаждающих машин делаем первый выбор чиллера и знакомимся с его характеристиками. Далее, имея на руках основные характеристики выбранной машины, такие как: – холодопроизводительность чиллера, потребляемая им электрическая мощность, есть ли в его составе гидромодуль и его – подача и напор жидкости, объём проходящего через охладитель воздуха (который нагревается) в куб.метрах в секунду – Вы сможете проверить возможность установки охладителя воды на выделенной площадке. После того, как предполагаемый охладитель воды удовлетворит требованиям технического задания и вероятнее всего сможет работать на подготовленной для него площадке рекомендуем обратиться к специалистам, которые проверят Ваш выбор.
Выбор чиллера – особенности, которые надо предусмотреть при подборе чиллера.
Основные требования к месту будущей установки охладителя воды и схемы его работы с потребителем:
- Если запланированное место в помещении, то – возможно ли в нем обеспечить большой обмен воздуха, возможно ли в это помещение внести охладитель воды, возможно ли в нем будет его обслуживать ?
- Если будущее размещение охладителя воды на улице – будет ли необходимость его работы в зимний период, возможно ли использование незамерзающих жидкостей, возможно ли обеспечить защиту охладителя воды от внешних воздействий (анти-вандальная, от листьев и веток деревьев, и т.д.) ?
- Если температура жидкости, до которой её надо охлаждать ниже +6 оС или она выше + 15 оС – чаще всего такой диапазон температур не входит в таблицы быстрого выбора. В этом случае рекомендуем обратиться к нашим специалистам.
- Следует определиться с расходом охлаждаемой воды и необходимым давлением, которое должен обеспечить гидромодуль охладителя воды – необходимое значение может отличаться от параметра выбранной машины.
- Если температуру жидкости необходимо понизить более чем на 5 градусов, то схема прямого охлаждения жидкости водоохладителем не применяется и необходим расчет и комплектация дополнительным оборудованием.
- Если охладитель будет использоваться круглосуточно и круглогодично, а конечная температура жидкости достаточно высока – на сколько целесообразно будет применение установки с фрикулингом?
- В случае применения незамерзающих жидкостей высоких концентраций требуется дополнительный расчет производительности испарителя водоохладителя.
Программа подбора чиллера
К сведению: программа подбора чиллера даёт только приближённое понимание о необходимой модели охладителя и соответствия его техническому заданию. Далее необходима проверка расчетов специалистом. При этом Вы можете ориентироваться на полученную в результате расчетов стоимость +/- 30% (в случаях с низкотемпературными моделями охладителей жидкости – указанная цифра ещё больше). Оптимальная модель и стоимость будут определены только после проверки расчетов и сопоставления характеристик разных моделей и производителей нашим специалистом.
Подбор чиллера ОнЛайн
Вы можете сделать обратившись к нашему онлайн консультанту, который быстро и технически обоснованно даст ответ на Ваш вопрос. Также консультант может выполнить исходя из кратко написанных параметров технического задания расчет чиллера онлайн и дать приблизительно подходящую по параметрам модель.
Расчеты, произведённые не специалистом часто приводят к тому, что выбранный водоохладитель не соответствует в полной мере ожидаемым результатам.
Компания Питер Холод специализируется на комплексных решениях по обеспечению промышленных предприятий оборудованием, которое полностью удовлетворяет требования технического задания на поставку системы водоохлаждения. Мы производим сбор информации для наполнения технического задания, расчет холодопроизводительности чиллера, определение оптимально подходящего охладителя воды, проверку с выдачей рекомендаций по его установке на выделенной площадке, расчет и комплектацию всех дополнительных элементов для работы машины в системе с потребителем (расчет бака аккумулятора, гидромодуля, дополнительных, при необходимости теплообменников, трубопроводов и запирающей и регулирующей арматуры).
Накопив многолетний опыт расчетов и последующих внедрений систем охлаждения воды на различные предприятия мы обладаем знаниями, по решению любых стандартных и далеко не стандартных задач связанных с многочисленными особенностями установки на предприятие охладителей жидкости, объединения их с технологическими линиями, настройке специфических параметров работы оборудования.
Самым оптимальный и точный расчет мощности чиллера и соответственно определение модели водоохладителя можно сделать очень быстро, позвонив или послав заявку инженеру нашей компании.
Дополнительные формулы для расчета чиллера и определения схемы его подключения к потребителю холодной воды (расчет мощности чиллера)
- Формула расчёта температуры, при смешении 2-х жидкостей (формула смешения жидкостей):
Тсмеш = (М1*С1*Т1+М2*С2*Т2) / (С1*M1+С2*М2)
Тсмеш – температура смешанной жидкости, оС
М1 – масса 1-ой жидкости, кг
C1 – удельная теплоёмкость 1-ой жидкости, кДж/(кг* оС)
Т1 – температура 1-ой жидкости, оС
М2 – масса 2-ой жидкости, кг
C2 – удельная теплоёмкость 2-ой жидкости, кДж/(кг* оС)
Т2 – температура 2-ой жидкости, оС
Данная формула используется, если применяется аккумулирующая емкость в системе охлаждения, нагрузка непостоянна по времени и температуре (чаще всего при расчете необходимой мощности охлаждения автоклав и реакторов)
Мощность охлаждения чиллера.
|
4.2.4. Расчет охладителя пара.
Тепловая нагрузка охладителя пара составляет Qоп=4122.24 кВт.
Встроенный пароохладитель выполняется в виде шести секций, заключенных в специальный кожух. Конструктивные размеры секций такие же, как и в собственно подогревателе. Задачей моего расчета в этом случае является определение поверхности нагрева и для принятых размеров секций и определение числа и длины трубок.
Из расчета имеем:
Расход воды через пароохладитель
Температура питательной воды на входе
Температура питательной воды на выходе

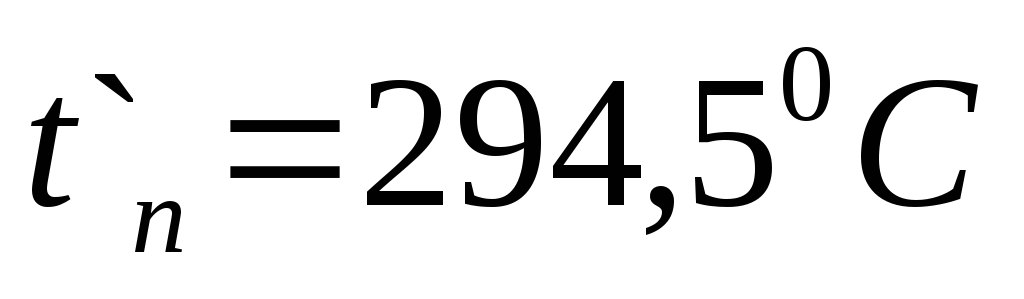

Температура пара на входе
Температура пара на выходе
Расход пара Dп=23.78 м/с
Поскольку движение воды в двойных спиралях и движение пара можно рассматривать как многократный перекрестный ток, температурный напоропределяется как для противоточной схемы:
Определим коэффициент теплоотдачи от пара к стенке трубы:
Средняя температура пара в межтрубном пространстве:
Физические параметры пара приняты при
и
Р`п=5,46 МПа
Удельный объем пара υ=0,044 м3/кг
Критерий Прандтля Pr=1,138
Вязкость пара μ=0,209∙10-4 Па∙с
Теплопроводность пара λ=54,79∙10-3Вт/м∙К
Площадь живого сечения для прохода пара определяю по формуле:
,
где
= 0,98 – коэффициент, учитывающий часть
длины труб, участвующей в теплообмене
по [6],
=
0,004 м – расстояние между трубами
Эквивалентный диаметр:
Скорость пара в межтрубном пространстве охладителя пара:

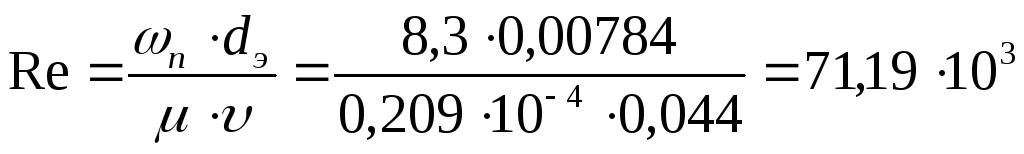

Критерий Рейнольдса:
Поскольку Re>1∙104иPr>0,7, коэффициент теплоотдачи определяю по формуле, пригодной для каналов с размещенными в них трубками при продольном обтекании
Найдем коэффициент теплоотдачи α2от стенки труб к воде:
Принимаем скорость воды в трубках ωоп=2,1 м/с
Средняя температура воды в ОП:
Физические параметры воды при
и Рпв=30,5 МПа
Удельный объем воды υ=0,0013 м3/кг
Плотность воды ρ=769,23 кг/м3
Вязкость воды μ=0,97∙10-4Па∙с
Критерий Прандтля Pr=0,796
Теплопроводность воды λ=0,601 Вт/м∙К
Критерий Рейнольдса:

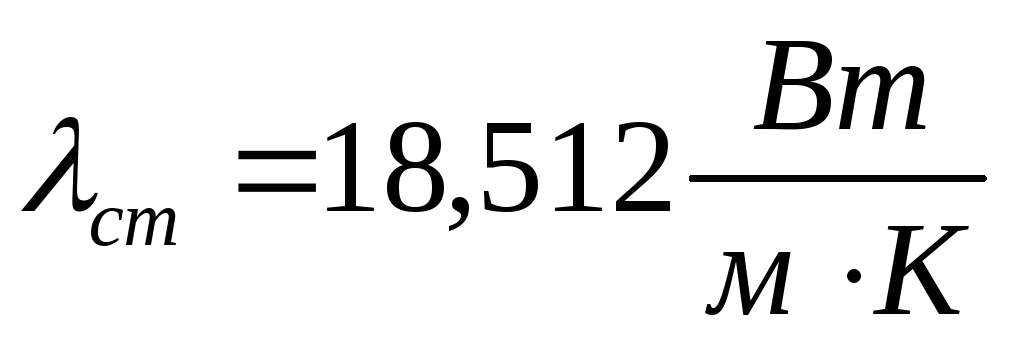

– теплопроводность стенки трубы по [7]
(для стали марки 1Х18Н9Т)
Коэффициент теплопередачи:
Так как α1=1290 << α2=16210, то за определяющий размер беремdн=0,032 м.

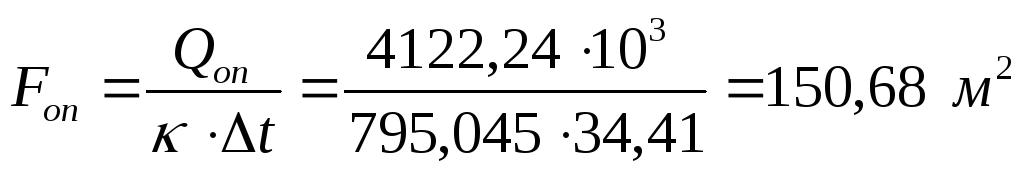

Поверхность нагрева по внешнему диаметру труб:

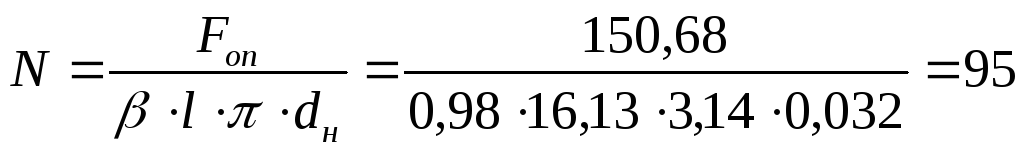

Число змеевиков охладителя пара с учетом β:
Принимаем N= 96
Определим температуру стенки трубы на выходе из пароохладителя:

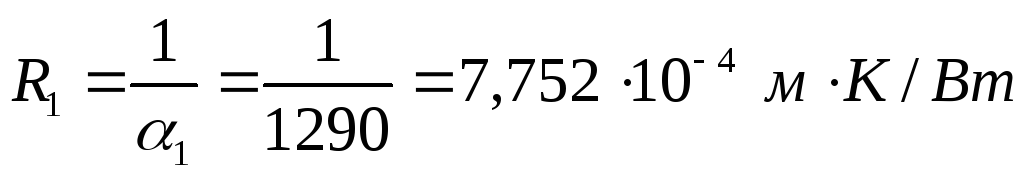

Термические сопротивления:
Таким образом, температура стенки трубы
выше температуры насыщения
,
и пар на выходе из пароохладителя не
конденсируется. На этом можно закончить
расчет охладителя пара.

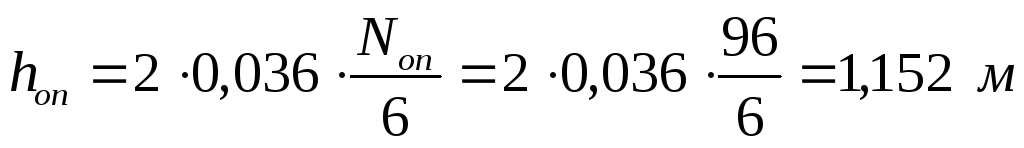

Общая высота трубной системы:
4.2.5. Расчет охладителя дренажа.
Принимаем охладитель дренажа состоящий из 72 двойных спиралей, по 12 спиралей в каждой из 6 секций, заключенных в кожух. Кожух закреплен перегородками, между которыми располагаются по 4 двойных спирали (8 трубок одна над другой с шагом 36мм).
Конструкцию принимаем такую же, как и в пароохладителе.
Тепловая нагрузка охладителя дренажа:

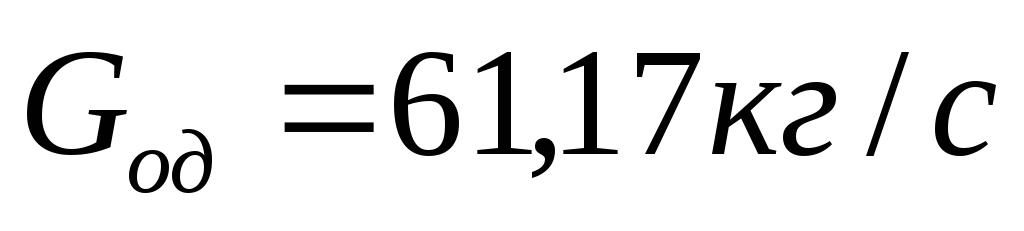

Расход питательной воды через охладитель дренажа:
Температура воды на входе
Температура воды на выходе
Расход конденсата

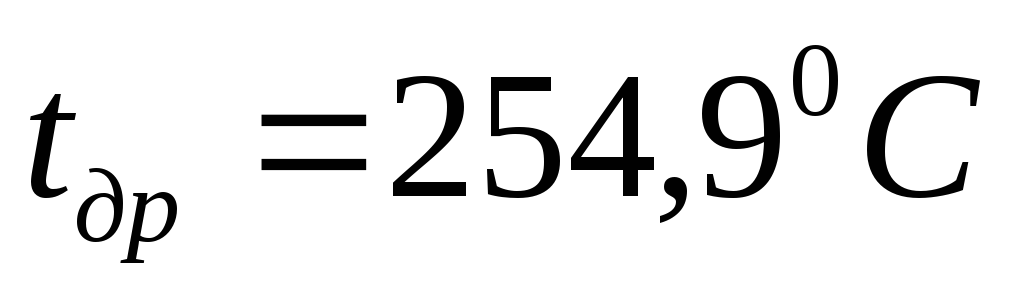

Температура конденсата на входе

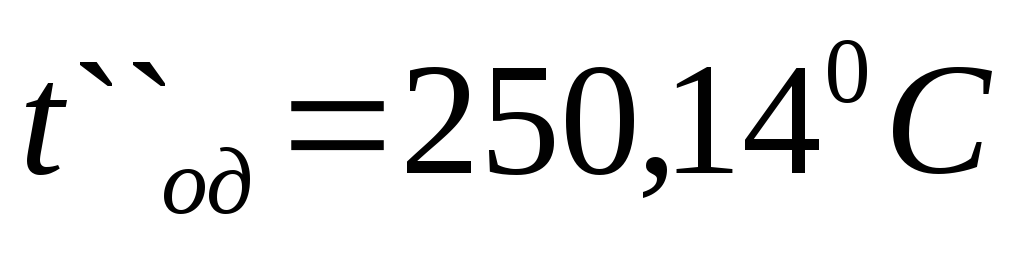

Температура конденсата на выходе
Температурный напор:
Так как ОД последний по ходу питательной воды, то в охладитель дренажа поступает только конденсат от 1 отбора. Это означает, что средняя температура в межтрубном пространстве находится как среднеарифметическое от суммы температур на входе и выходе охладителя дренажа.
Средняя температура конденсата в межтрубном пространстве:
По
и Р`п=5,46 МПа находим физические
параметры конденсата:
Удельный объем υ=0,00128 м3/кг
Критерий Прандтля Pr=0,835
Динамическая вязкость μ=0,10092∙10-3Па∙с
Теплопроводность λ=0,603 Вт/м∙К
Охладитель дренажа имеет такую же
конструкцию, как и охладитель пара.
Разница заключается в числе спиралей
по высоте, поэтому dэ = 0,00784 м,
= 0,06323м2.

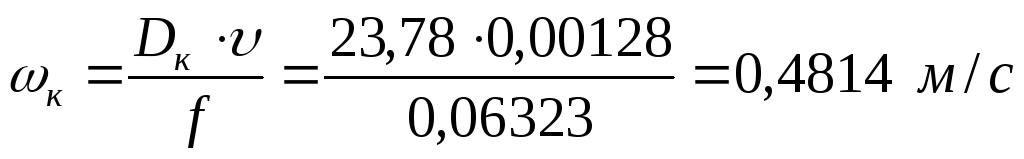

Скорость конденсата в межтрубном пространстве:
Значение числа Рейнольдса при найденной скорости:
Коэффициент теплоотдачи от конденсата к внешней стенке трубы:
Средняя разность температур воды в трубах охладителя:
Физические параметры воды при
и Рпв=30.5 МПа
Удельный объем воды υ=0,00121 м3/кг
Вязкость воды μ=0,113∙10-3Па∙с
Теплопроводность воды λ=0,6486 Вт/м∙К
Критерий Прандтля Pr=0,799
Принимая скорость воды в трубах ωод=2 м/с, определимчисло Рейнольдса:
Коэффициент теплоотдачи от стенки к воде:
– теплопроводность стенки трубы по [7]
(для стали марки 1Х18Н9Т)
Коэффициент теплопередачи:
Поверхность нагрева определяем по наружному диаметру, т.к. α1=5714,186 << α2=14429,226:
Принимаем площадь поверхности пара Fод=82 м2

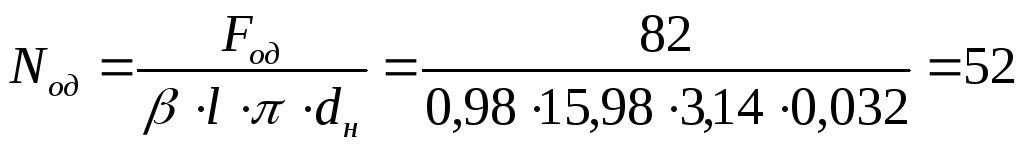

Число змеевиков с учетом β:
Принимаем Nод=52
Общая высота трубной системы охладителя конденсата:
Таким образом, суммарная поверхность нагрева подогревателя высокого давления
РАСЧЕТ РАСХОДА ВОДЫ С КОЛОДЦА НА ПЛЫВУНЕ!
Распространяется мнение что колодец на песчаном плывуне не может поставлять нужное количество воды для суточного потребление.
Мы постараемся в этой статье прояснить возможное и невозможное на песчаных колодцах со среднем размером песчинок и с небольшими
примесями глины.
Судя по проведенным нами экспериментов с жидкостью в песке мы высчитали что при откачки 1/3 воды из лабораторного колодца грунт за шахтой колодца не разжижается и позволяет пользоваться этим объемом воды .
Немного посчитаем.
Расчет уровня воды на количество потребления с подсчетом примерного дебита прихода воды в колодце. Предположим что у вас колодец с уровнем воды 150 см. примерный подсчет в литрах 1000 литров , приход каждый час составляет около 50-70 литров.
Повторюсь всё зависит от размера песка и количества глиняных примесей ! 1000+ 50:3= 383 литров расход воды в час, но после этого для восстановления уровня понадобится около 6-7 часов .
В таком случае можно попытаться разделить это количество воды на время 333:7+50=97,5 вот тот доступный литраж расхода в час.
То-есть это именно тот безопасный расход воды с колодца который не будет ухудшать работу вашего колодца и которым можно пользоваться целый световой день лета.
Расположение насоса в колодце.
колодец тоже живой и хочет чтобы и его уважалиНасос в таком колодце не должен превышать глубину погружения одной трети то-есть 50 см. от поверхности воды до заборной части насоса и обязательно должен быть оснащен поплавком который будет отключать насос при критической откачки воды. Если придерживаться этих расчетов то ваш колодец нужно будет чистить не чаще чем 1 раз в 3 года .
Строго запрещается откачка воды более 1/3 от общего объема и не важно когда вам производили чистку или углубление колодца , прокачка воды в песчаных грунтах не требуется и даже противопоказана . Если только это вести в определенных пределах не нарушая границы позволенного , а лучше позвонить нам проконсультироваться.
И даже эти два вида ремонтом не должны производится с откачкой воды иначе смягчение почвы вокруг колодца обеспечено а с ними и обвалы грунта.
образование провалов вокруг колодца при не правильной эксплуатации и ремонту
образование провалов вокруг колодца при не правильной эксплуатации и ремонту Посоветую прочитать *Байку о колодце на песчаном плывуне * И ещё многие спрашивают гарантии что песок не поднимется в колодце Но не один клиент не даёт гарантии нам что они будут следить за расходом воды и за точной дозировкой.
Есть вариант гарантий если вы поставите насос с отдельным расширительным баком или с насосом в котором скорость откачки от 1.0 до 1,625 литра в минуту , то в зависимости от качества песка и количества примесей можно дать гарантию. Опять же эта гарантия не будет распространятся на причуды природы которые от атмосферных осадков и от количества снежного запаса колеблются в высоте и напористости водного столба в грунте.
Таким расчет расхода воды с колодца может давать потребителю около двух кубов воды, песок на дне не будет подниматься.
Не стоит без консультации этот метод применять к своему колодцу ! В вашем варианте все цифры могут быть совершенно другими при расчете. Расчет расхода воды с колодца на плывуне примерного характера вам могут сделать в консультации если вы сделаете правильные замеры.
Пример решения задачи для варианта №0
Рис. 13 Схема для расчёта гидрогеологических параметров совершенного котлована: а) стандартная; б) для конкретных условий
Дано:
а = 15 м;
в = 11 м;
Н = 16 м;
Кф=30 м/сут;
S = 2 м;
R = 180 м
Найти: Q
Решение:
При проходке котлована в устойчивых породах применяется внутикотлованный водоотлив, для чего необходимо знать величину притока воды к котловану Qк.
П
риток
воды к строительным котлованам
совершенного типа квадратной или
широкой прямоугольной формы определяется
по тем же формулам, которые применяют
для других выработок совершенного
типа, а именно:
Подставив числовое значение p =3,14, и, разделив его на переводной коэффициент 2,3, заменяем в формуле натуральные логарифмы десятичными.
П
олучаем
формулу более удобную для расчёта:
где Q – дебит (производительность, приток) котлована, м3/сут;
Кф – коэффициент фильтрации, м/сут;
R – радиус влияния, м;
r – радиус котлована, м;
S – понижение уровня при откачке воды из котлована, м;
h – слой воды в котловане после откачки, м;
Н – мощность водоносного горизонта, м.
В начале определяем площадь строительного котлована F (м2). Длину умножаем на ширину: Fк = 15 · 11=165 (м2).
Приравниваем площадь котлована (Fк) к площади равновеликого круга –«большого колодца», – Fкр с радиусом r, то есть:
Fк =Fкр= p r2. Отсюда
Эта величина называется приведённым
радиусом.
Слой воды в котловане при откачке определим, если из мощности слоя Н (м) вычтем величину понижения S (м), тогда h = H – S = 16 – 2 = 14 (м).
Подставим числовые значения гидрогеологических параметров в любую из вышеуказанных формул, определим приток воды к котловану:
Другой случай:
котлован совершенного типа прямоугольной вытянутой формы полностью осушается. Приток к нему с двух сторон можно рассчитать по формуле:
При
поступлении воды только с одной стороны,
полученный результат необходимо
разделить на два.
Дано:
В=35 м;
Н=Нср=10 м;
R=25 м;
Кф=12 м/сут
Найти: Q
Решение:
Подставив указанные значения в формулу, получим приблизительный результат, поскольку Н приняли равным Нср:
З
адание:
в соответствии с рис. 13 и расчётными формулами для задачи №6, задайте собственные исходные данные и вычислите по ним величину притока.

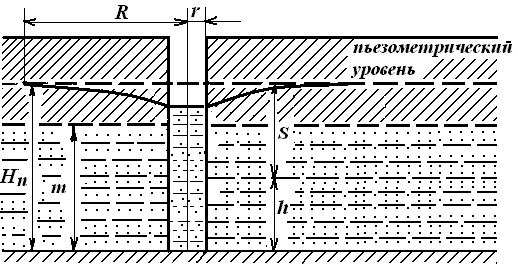

Задача №7 Расчёт притока напорных вод к артезианской скважине
Определить приток воды к совершенной артезианской скважине, питаемой напорными водами, когда динамический уровень выше кровли водоносного пласта (рис. 14).
В
соответствии с рис. 14 и расчётными
формулами для задачи №7, задайте
собственные исходные данные и вычислите
по ним величину притока.
Рис. 14 Схема притока напорных вод к артезианской скважине
Решение:
Для
определения притока напорных вод к
совершенной скважине используют
следующую формулу:
где π = 3,14;
Кф – коэффициент фильтрации, м/сут;
m – мощность водоносного горизонта, м;
HП – пьезометрический уровень, м ;
R – радиус влияния, м;
r – радиус скважины, мм.
Заменив натуральные логарифмы десятичными, подставив числовое значение p = 3,14 и учитывая, что Hn – h = S, получим:
Замените
в формуле буквенные значения числовыми
(условно принятыми), определите приток
напорной воды к совершенной скважине.
БТЕ Калькулятор
AC BTU Калькулятор
Используйте этот калькулятор для оценки потребностей в охлаждении типичной комнаты или дома, например, для определения мощности оконного кондиционера, необходимого для жилой комнаты или центрального кондиционера для всего дома.
Калькулятор общего назначения переменного или нагрева BTU
Это калькулятор общего назначения, который помогает оценить BTU, необходимые для обогрева или охлаждения области. Требуемое изменение температуры – это необходимое увеличение / уменьшение температуры наружного воздуха для достижения желаемой температуры в помещении.Например, в Бостоне без отопления зимой температура может достигать -5 ° F. Для достижения температуры 75 ° F требуется повышение температуры на 80 ° F. Этот калькулятор может только оценить приблизительные оценки.
Что такое BTU?
Британская тепловая единица, или BTU, является энергетической единицей. Это примерно энергия, необходимая для нагрева одного фунта воды на 1 градус Фаренгейта. 1 БТЕ = 1 055 Дж, 252 калории, 0,293 Ватт-час или энергии, выделяемой при сжигании одной спички.1 ватт – это примерно 3,412 БТЕ в час.
БТЕ часто используется в качестве ориентира для сравнения различных видов топлива. Несмотря на то, что они являются физическими товарами и соответственно количественно определены, например, по объему или в бочках, они могут быть преобразованы в БТЕ в зависимости от энергии или теплосодержания, присущего каждой величине. BTU как единица измерения более полезна, чем физическая величина, поскольку внутренняя ценность топлива является источником энергии. Это позволяет сравнивать и сопоставлять множество различных товаров с собственными энергетическими свойствами; например, одним из самых популярных является природный газ для нефти.
BTU также может использоваться прагматично в качестве ориентира для количества тепла, которое генерирует прибор; чем выше показатель BTU прибора, тем больше теплопроизводительность. Что касается кондиционирования воздуха в домах, даже если кондиционеры предназначены для охлаждения домов, BTU на технической этикетке указывают, сколько тепла кондиционер может отвести из своего окружающего воздуха.
Размер и высота потолка
Очевидно, что помещение или дом меньшей площади с более короткой длиной и шириной требует меньше БТЕ для охлаждения / нагрева.Тем не менее, объем является более точным измерением, чем площадь для определения использования BTU, потому что высота потолка учитывается в уравнении; Для каждого трехмерного кубического квадратного фута пространства потребуется определенное количество BTU для соответствующего охлаждения / нагрева. Чем меньше объем, тем меньше BTU требуется для охлаждения или нагрева.
Ниже приведена приблизительная оценка охлаждающей способности, которая необходима системе охлаждения для эффективного охлаждения комнаты / дома, основываясь только на квадратных метрах комнаты / дома, предоставленных EnergyStar.гов.
| Охлаждаемая площадь (квадратные футы) | Необходимая мощность (БТЕ в час) |
| 100-150 | 5000 |
| 150 до 250 | 6000 |
| 250 до 300 | 7 000 |
| от 300 до 350 | 8 000 |
| от 350 до 400 | 9 000 |
| 400 до 450 | 10000 |
| 450 до 550 | 12 000 |
| 550 до 700 | 14 000 |
| 700 до 1000 | 18 000 |
| от 1000 до 1200 | 21 000 |
| 1200 до 1 400 | 23 000 |
| 1400 до 1500 | 24 000 |
| 1500 до 2000 | 30 000 |
| от 2000 до 2500 | 34 000 |
Состояние изоляции
Теплоизоляция определяется как уменьшение теплообмена между объектами, находящимися в тепловом контакте или в диапазоне радиационного воздействия.Важность изоляции заключается в ее способности снизить использование BTU путем максимально возможного управления его неэффективной тратой из-за энтропийной природы тепла – он имеет тенденцию течь от теплого к холодному, пока не исчезнут перепады температур.
Как правило, новые дома имеют лучшую изоляционную способность, чем старые дома, благодаря технологическим достижениям и более строгим строительным нормам. Владельцы старых домов с устаревшей изоляцией, которые решат провести модернизацию, не только улучшат способность дома к изоляции (что приведет к более дружественным счетам за коммунальные услуги и более теплой зиме), но также оценят стоимость своих домов.
Значение R – это обычно используемая мера теплового сопротивления или способности тепла переноситься от горячего к холодному через материалы и их сборку. Чем выше значение R определенного материала, тем больше он устойчив к теплопередаче. Другими словами, при покупке домашней теплоизоляции продукты с более высокой R-стоимостью лучше изолируют, хотя обычно они дороже.
При выборе правильного ввода условия изоляции в калькулятор, используйте обобщенные предположения.Бунгало на пляже, построенное в 1800-х годах без каких-либо ремонтных работ, вероятно, следует отнести к категории бедных. 3-летний дом в недавно развитом сообществе, скорее всего, заслуживает хорошего рейтинга. Окна обычно имеют меньшее тепловое сопротивление, чем стены. Поэтому комната с большим количеством окон обычно означает плохую изоляцию. По возможности старайтесь устанавливать стеклопакеты для улучшения изоляции.
Желаемое увеличение или уменьшение температуры
Чтобы найти требуемое изменение температуры для ввода в калькулятор, найдите разницу между неизменной температурой наружного воздуха и требуемой температурой.Как правило, температура между 70 и 80 ° F является комфортной температурой для большинства людей.
Например, дом в Атланте может захотеть определить использование BTU в зимний период. Зима в Атланте, как правило, колеблется около 45 ° F с вероятностью иногда достичь 30 ° F. Желаемая температура обитателей составляет 75 ° F. Следовательно, желаемое повышение температуры будет 75 ° F – 30 ° F = 45 ° F.
Дома в более экстремальных климатических условиях, очевидно, потребуют более радикальных изменений температуры, что приведет к большему использованию BTU.Например, отопление дома на Аляске зимой или охлаждение дома летом в Хьюстоне потребует больше БТЕ, чем отопление или охлаждение дома в Гонолулу, где температура обычно держится около 80 ° F в течение всего года.
Другие факторы
Очевидно, что размер и площадь дома или комнаты, высота потолка и условия изоляции очень важны при определении количества BTU, необходимых для отопления или охлаждения дома, но есть и другие факторы, которые следует иметь в виду:
- Количество жителей, проживающих в жилых помещениях.Тело человека рассеивает тепло в окружающую атмосферу, что требует большего количества BTU для охлаждения и меньшего количества BTU для обогрева помещения.
- Попробуйте установить конденсатор кондиционера на самой тенистой стороне дома, которая обычно находится к северу или востоку от него. Чем больше конденсатор подвергается воздействию прямых солнечных лучей, тем тяжелее он должен работать из-за более высокой температуры окружающего воздуха, которая потребляет больше БТЕ. Мало того, что размещение его в более темном месте приведет к большей эффективности, но это продлит срок службы оборудования.Можно попытаться разместить тенистые деревья вокруг конденсатора, но имейте в виду, что конденсаторы также требуют хорошего окружающего воздушного потока для лучшей эффективности. Убедитесь, что соседняя растительность не мешает работе конденсатора, блокируя приток воздуха в блок и заглушая его.
- Размер конденсатора кондиционера. Единицы слишком большие, крутые дома слишком быстро. Таким образом, они не проходят запланированные циклы, которые были специально разработаны для завода. Это может сократить срок службы кондиционера.С другой стороны, если устройство слишком маленькое, оно будет работать слишком часто в течение дня, также перегружая себя до изнеможения, потому что оно не используется эффективно по назначению. Потолочные вентиляторы
- могут помочь снизить использование BTU за счет улучшения циркуляции воздуха. Любой дом или комната может стать жертвой мертвых зон или определенных областей неправильного воздушного потока. Это может быть задний угол гостиной за диваном, ванная комната без вентиляции и большого окна или прачечная. Термостаты, помещенные в мертвые зоны, могут неточно управлять температурой домов.Работающие вентиляторы могут помочь равномерно распределить температуру по всей комнате или дому.
- Цвет крыш может влиять на использование BTU. Более темная поверхность поглощает больше лучистой энергии, чем более светлая. Даже грязно-белые крыши (с заметно более темными оттенками) по сравнению с более новыми, более чистыми поверхностями привели к заметным различиям.
- Снижение эффективности обогревателя или кондиционера со временем. Как и у большинства приборов, эффективность обогревателя или кондиционера уменьшается с ростом использования.Обычно кондиционер теряет 50% и более своей эффективности при работе с недостаточным количеством жидкого хладагента.
- Форма дома. Длинный узкий дом имеет больше стен, чем квадратный дом с такими же квадратными метрами, что означает потерю тепла.
Что такое расчет частоты бодрствования Thermowell?
Расчет частоты следа используется для определения или подтверждения требуемых размеров и пригодности термокармана на основе условий процесса. Жидкость будет образовывать след, известный как «След Кармана».
У следа есть определенная частота, которая является функцией диаметра термокармана и скорости жидкости. Если частота следа совпадает с собственной частотой термокармана, скважина будет вибрировать, что приведет к ее разрушению.
ThermoWells
Thermowells в основном используются с термопарами, RTD (резистивными датчиками температуры) и биметаллическими термометрами в приложениях, где необходимо измерять температуру при высоком давлении (выше 75 фунтов на кв. Дюйм) или в агрессивных средах.
Они также используются для изоляции, поэтому датчик можно заменить без остановки процесса. Термогильзы изготавливаются из цельной заготовки.
Безопасное рабочее давление зависит от материала скважины, рабочей температуры и скорости протекающей среды.
Вибрация термокармана
Когда жидкость проходит мимо термокармана, изменение импульса жидкости создает турбулентный след за скважиной.
Вихри образуются в результате этого, и пролить с других сторон колодца. Частота выпадения вихрей (или частота пробуждения) является линейной со скоростью потока и обратно пропорциональна диаметру наконечника термокармана.
Эти проливные вихри налагают на термокарман периодическую силу, состоящую из двух компонентов: (i) подъемную силу, перпендикулярную направлению потока, колеблющуюся на частоте следа, и (ii) меньшую силу сопротивления, параллельную потоку, колеблющуюся на двойной частоте следа.
Эти вихревые силы, которые вызывают вибрацию гильзы, обычно невелики, а величина колебаний обычно незначительна.
Однако, когда частота следа (fw) приближается к собственной частоте (fn) термокармана (в пределах 20%), она может сместиться и зафиксироваться на собственной частоте.
Когда fw = fn, термокарман входит в резонанс, и вибрационные силы быстро возрастают. Результирующие вибрации могут привести к механическому повреждению скважины.
Расчеты Мердока (и компаньон ASME PTC 19.3) рассматривать только колебательную подъемную силу как причину вибрации гильзы. Соотношение следа к собственной частоте ограничено максимум 0,8, чтобы исключить возможность резонанса.
Хотя осциллирующая сила сопротивления мала, она может заставить термокарман в резонанс при более низких скоростях, потому что это происходит при удвоенной частоте следа.
Для жидкостей высокой плотности (жидкостей и пара высокого давления) анализ Мердока не подходит. Когда компонент колеблющегося сопротивления включен, рейтинг скорости может быть уменьшен до 50%.
Расчеты, включенные в настоящий документ, модифицированы, чтобы включать в себя линейный резонанс из-за колебательной силы сопротивления, поправку на коэффициент увеличения и использование фактической собственной частоты скважины, а не расчетного значения.
Результаты этих расчетов следует использовать только в качестве ориентира при выборе правильного термокармана. Другие переменные, такие как коррозия, должны быть оценены и влиять на решение.
Расчеты скорости термокармана
Когда жидкость протекает мимо термокармана, в следе ниже по потоку от скважины образуются вихри низкого давления.
Эти вихри сбрасываются с альтернативных сторон скважины, и результирующий перепад давления создает на термокармане две периодические силы:
(i) сила колебательного подъема, поперечная потоку жидкости с частотой fs
(ii) колеблющаяся сила сила сопротивления, соответствующая потоку жидкости на частоте 2fs
Потеря вихря может происходить на частотах от 50 Гц до 1500 Гц. Частота выделения вихрей (частота Струхаля) линейно возрастает с увеличением скорости жидкости, но силы возрастают с увеличением квадрата скорости.
Когда частота Струхаля приближается к собственной частоте термокармана, она может фиксироваться на собственной частоте, вызывая резонанс с сильно увеличенными силами.
Чтобы предотвратить блокировку, собственная частота термокармана должна быть выше, чем линейное или поперечное условие резонанса.
Работа через линейный резонанс допустима только в том случае, если циклические напряжения в условиях резонанса приемлемо малы.
Скорость жидкости, при которой возникает резонанс, называется критической скоростью.Для каждой собственной частоты термокармана имеются две критические скорости: одна описывает поперечный, а другая – линейный отклик.
Поскольку действующая сила колеблется с удвоенной частотой поперечной силы, соответствующая критическая скорость равна примерно половине, необходимой для поперечного резонанса.
Если собственная частота термокармана перекрывается либо fs, либо 2fs, может произойти большое резонансное накопление амплитуды колебаний. Основной причиной разрушения термокармана является усталость из-за резонанса.
Достаточно высокий уровень демпфирования может позволить термокарману работать на линейных или даже поперечных резонансных частотах.
В дополнение к частотным пределам, напряжения в термокармане и приложенные силы также важны для оценки пригодности термокармана для конкретного технологического применения. 4 количественных критерия для оценки:
1: Предел частоты:
Резонансная частота термокармана должна быть достаточно высокой, чтобы разрушительные колебания не возбуждались потоком жидкости.Стационарная (ss) скорость жидкости должна удовлетворять одному из следующих условий:
фс (сс) <0,4 • фн ИЛИ 0,6 • фн <фс (сс) <0,8 • фн
2: предел статического напряжения :
Напряжения в установившемся режиме являются результатом давления гидростатической жидкости и неосциллирующих сил сопротивления на гильзе и рассчитываются в месте максимального напряжения.
Если термокарман частично экранирован или имеет уменьшенный наконечник, расчет должен выполняться с учетом этих соображений.
Максимальное стационарное напряжение на термокармане при расчетной скорости не должно превышать допустимое напряжение, определяемое критериями фон Мизеса.
3: Предел динамического напряжения:
Динамические напряжения являются результатом периодических сил сопротивления, которые вызывают линейные колебания, и периодических сил подъема, которые вызывают поперечные колебания.
Если термокарман предназначен для работы выше критической линейной скорости, существуют циклические напряжения в линейном резонансе, которые необходимо учитывать при прохождении через эту точку на пути к расчетной скорости.
Максимальное динамическое напряжение не должно превышать допустимого предела усталостного напряжения. Коэффициенты увеличения вычисляются и применяются к уравнениям циклического напряжения, затем рассчитываются силы циклического сопротивления и подъема при расчетной скорости.
Максимальное комбинированное напряжение подъема и сопротивления не должно превышать предела усталостного напряжения.
4: Предел гидростатического давления:
Внешнее давление не должно превышать минимального номинального давления наконечника, хвостовика или фланца (или резьбы) термокармана при рабочей температуре.
Thermowell Standards
ASME PTC19.3-1974 уже много лет является стандартом, используемым для проектирования большинства гильз.
Этот стандарт был применим только к коническим профилям и не учитывал напряжение, вызванное линейным резонансом из-за силы колебательного сопротивления.
ASME PTC19.3TW-2010 – это новый стандарт, выпущенный в июле 2010 года вместо стандарта 1974 года.
В нем используются более продвинутые методы оценки пригодности термокармана для конкретного применения, и он применим к коническим профилям, профилям с прямым и уменьшенным концом.
Расчет частоты следа термокармана
Расчет частоты следа термокармана, как правило, проводится до изготовления термокармана.
Они гарантируют, что конструкция термокармана достаточно прочна, чтобы выдерживать различные напряжения и деформации, создаваемые технологической средой.
Данные расчета частоты следа доступны со следующими основными параметрами:
- Давление
- Температура
- Скорость
- Вязкость
- Плотность
Любой сбой термокармана произойдет в точке наивысшего напряжения, то есть между фланцем / вал присоединяетсяЗа исключением использования скоростных воротников (которые вызывают собственные проблемы и не рекомендуются в соответствии с действующими стандартами ASME PTC 19.3 TW-2010), это традиционно означает сокращение или увеличение толщины термокармана.
Оба эти метода значительно увеличивают время отклика и наносят ущерб производительности измерения температуры.
Thermowell Wake Frequency Calculator
Нажмите здесь, чтобы загрузить – Calculator 1
Нажмите здесь, чтобы загрузить – Calculator 2
Article Source: thermo-kinetics
.Калькулятор источника питания– Калькулятор мощности блока питания
Выберите ваши компоненты
Центральный процессор (CPU)
Выберите бренд Выберите марку Это поле обязательно к заполнению.Выберите серию Выберите серию Это поле обязательно к заполнению.Материнская плата
Выберите материнскую плату ATX E-ATX Micro ATX Mini-ITX Тонкий Мини-ITX SSI CEB SSI EEB XL AT Выберите материнскую плату Это поле обязательно к заполнению.Графический процессор (GPU)
Выберите набор микросхем Выберите чипсет Выберите серию Выберите серию Икс 1 2 1оперативной памяти (RAM)
Выберите свою память 32 ГБ DDR4 16 ГБ DDR4 8 ГБ DDR4 4 ГБ DDR4 32 ГБ памяти DDR3 8 ГБ DDR3 4 ГБ памяти DDR3 2 ГБ памяти DDR3 Выберите вашу память Икс 1 2 3 4 5 6 1Твердотельный накопитель (SSD)
Выберите твердотельный накопитель Не установлен До 120 ГБ 120 ГБ – 256 ГБ 256 ГБ – 512 ГБ 512 ГБ – 1 ТБ 1TB + Выберите твердотельный накопитель Икс 1 2 3 4 5 6 7 8 1Жесткий диск (HDD)
Выберите жесткий диск Не установлен 5400RPM 3.5 “HDD 7200 об / мин 3.5 “HDD 10,000 об / мин 2.5 “HDD 3,5-дюймовый жесткий диск 10 000 об / мин 15000 об / мин 2.5 “HDD 3,5-дюймовый жесткий диск Выберите жесткий диск Икс 1 2 3 4 5 6 7 8 1Оптический привод (CD / DVD / Blu-Ray)
Выберите оптический привод Не установлен Блю рей DVD-RW COMBO CD-RW DVD-ROM Компакт-диски Выберите оптический приводРекомендуемая мощность блока питания:
0 Вт
ПРИМЕЧАНИЕ. Рекомендуемая мощность блока питания дает вам общее представление о том, что следует учитывать при выборе источника питания.Для карт PCI, внешних устройств, устройств USB и FireWire, охлаждающих вентиляторов и других компонентов может потребоваться больше энергии.
Часто задаваемые вопросы
Как рассчитать требования к моему блоку питания?
Лучший источник питания для вашего ПК – это тот, который обеспечивает необходимое количество мощности для всех компонентов одновременно.Вычисление этого вручную требует, чтобы вы умножили суммарные значения ампер всех компонентов на общее напряжение всех компонентов. В результате получается общее количество ватт, необходимое для сборки вашего ПК. Если вы введете все компоненты вашего ПК в наш калькулятор, он сделает это за вас и предоставит список опций.
Почему я должен использовать калькулятор, чтобы найти источник питания?
Блок питания обеспечивает питание для каждого компонента, и если вы установите неправильный блок питания, вы можете повредить компоненты.Правильный блок питания обеспечит все ваши компоненты постоянным количеством энергии, когда им это необходимо.
Какие бренды БП можно купить?
Как я узнаю, что БП имеет правильный размер?
В каждом корпусе ПК есть место для блока питания, хотя пространство может отличаться по размеру и форме.Например, корпуса малого форм-фактора не смогут разместить блок питания, предназначенный для корпуса средней или полной башни. Всегда лучше взглянуть на размеры корпуса вашего ПК и убедиться, что вы покупаете блок питания, который может поместиться в отведенном для этого месте.
Где я могу получить новости об источниках питания?
Как узнать, какой блок питания купить?
Прежде чем вы решите, какой источник питания купить, очень важно, чтобы вы знали все компоненты, которые в настоящее время имеются в вашей сборке, или те, которые вы хотели бы включить.Вот полный список элементов, которые необходимо учитывать при расчете потребностей в источнике питания.
- Материнская плата – Убедитесь, что вы знаете, какую материнскую плату (настольную, серверную, портативную и т. Д.) В настоящее время имеет ваша сборка или какой форм-фактор вы хотите добавить в новую сборку. Это важный компонент ваших расчетов, потому что почти все в вашей сборке подключается и получает питание от материнской платы.
- Центральный процессор (ЦП) – Убедитесь, что вы знаете марку, модель или серию, а также размер гнезда.
- Графический процессор (GPU) – Вам необходимо будет учесть фактическую потребляемую мощность и количество дополнительных выводов питания, которые может иметь графический процессор.Это будет 6, 8, 6 + 6, 6 + 8 или 8 + 8-контактный – и это для каждого графического процессора. Поэтому убедитесь, что у вашего блока питания достаточно кабеля для его поддержки. Большинство блоков питания будут иметь как минимум один кабель, совместимый с 8-контактным или 6-контактным разъемом.
- Память (RAM) – Всегда знайте количество карт памяти, которые может поддерживать ваша материнская плата, а также размер (ГБ) каждого из них.
- Оптический привод – Если сборка вашего ПК включает в себя привод оптических дисков, обязательно укажите это в своих расчетах. Также убедитесь, что вы знаете тип оптического носителя (Blu-ray, CD-ROM и т. Д.) Вашего оптического привода.
- Жесткие диски (HDD) – Вам необходимо знать размер (в дюймах) и об / мин (например,грамм. 7200 об / мин) каждого жесткого диска, который у вас есть в вашей сборке или который вы хотели бы включить.
- Твердотельный накопитель (SSD) – Вам необходимо знать размер (ГБ) каждого твердотельного накопителя, который у вас есть в вашей сборке или который вы хотели бы включить. Помните, что иногда их можно прикрепить к материнской плате.
- Вентиляторы / Периферия – Возможно, вы захотите добавить такие дополнения, как звуковая карта или вентиляторы RGB. Эти устройства также потребляют небольшое количество энергии, поэтому из-за осторожности округляют мощность, необходимую для размещения периферийных устройств.
Что такое сертификация 80 PLUS?
80 PLUS – это сертификат, который измеряет эффективность блока питания.Производители добровольно отправят свою продукцию в независимую лабораторию для проверки энергоэффективности блока питания при различных нагрузках. На основании результатов, блоки питания получают один из 6 уровней сертификации: 80 PLUS, 80 PLUS Bronze, 80 PLUS Silver, 80 PLUS Gold, 80 PLUS Platinum или 80 PLUS Titanium.
,Уравнения охлаждения и обогрева
Ощущаемое тепло
Ощутимое тепло в процессе нагрева или охлаждения воздуха (мощность обогрева или охлаждения) можно рассчитать в единицах системы СИ как
ч с = c p ρ q dt (1)
, где
ч с = ощутимая теплота (кВт)
c p = удельная теплоемкость воздуха (1.006 кДж / кг o C)
ρ = плотность воздуха (1,202 кг / м 3 )
q = объемный расход воздуха (м 3 / с)
dt = разность температур ( o C)
или в имперских единицах как
h с = 1.08 q dt (1b)
, где
h с с = ощутимое тепло (БТЕ / ч)
q = объемный расход воздуха (куб. Фут, куб. Фут в минуту)
dt = перепад температур ( o F)
Пример – Нагревательный воздух, ощутимое тепло
Метрические единицы
Поток воздуха 1 м 3 / с нагревается с 0 до 20 o C .Используя (1) , ощутимое тепло, добавляемое в воздух, можно рассчитать как
ч с = (1,006 кДж / кг o C) (1,202 кг / м 3 ) ( 1 м 3 / с ) ((20 o C) – (0 o C))
= 24,2 (кВт)
Имперские единицы
Воздух Поток 1 куб. м. нагревается с 32 до 52 o F .Используя (1b) , ощутимое тепло, добавляемое в воздух, можно рассчитать как
ч с = 1,08 (1 куб. Фут) ((52 o F) – (32 o F))
= 21,6 (БТЕ / ч)
Диаграмма чувствительной тепловой нагрузки и необходимого объема воздуха
Диаграмма ощутимой тепловой нагрузки и необходимого объема воздуха для поддержания постоянной температуры при различных разностях температур между подпиточным воздухом и комнатным воздухом:
Скрытая теплота
Скрытая теплота, обусловленная влажностью воздуха, может быть рассчитана в единицах СИ: где
ч л = скрытая теплота (кВт)
ρ = плотность воздуха (1.202 кг / м 3 )
q = объемный расход воздуха (м 3 / с)
ч we = скрытая теплота испарения воды ( 2454 кДж / кг – в воздухе в атмосфере давление и 20 o C)
dw кг = разница соотношений влажности (кг воды / кг сухого воздуха)
Скрытая теплота испарения для воды может быть рассчитана как
ч мы = 2494 – 2,2 т (2а)
где
t = температура испарения ( o C)
или для имперских единиц:
ч л = 0.68 qw гр. (2b)
или
h л = 4840 qw фунт (2c)
где 000000 = скрытая теплоемкость (БТЕ / час)
q = объемный расход воздуха (куб. Фут, куб. Фут в минуту)
dw гр = разница в соотношении влажности (зерна вода / фунт сухого воздуха)
dw фунт = разница отношения влажности (фунт вода / фунт сухого воздуха)
Пример – охлаждающий воздух, скрытое тепло
Метрические единицы
Поток воздуха 1 м 3 / с охлаждается с 30 до 10 o C .Относительная влажность воздуха составляет 70% в начале и 100% в конце процесса охлаждения.
Из диаграммы Молье мы оцениваем содержание воды в горячем воздухе в 0,0187 кг воды / кг сухого воздуха, и содержание воды в холодном воздухе в 0,0075 кг воды / кг сухого воздуха .
Используя (2) , скрытое тепло, отводимое из воздуха, можно рассчитать как
ч л = (1.202 кг / м 3 ) ( 2454 кДж / кг ) ( 1 м 3 / с ) (( 0,0187 кг воды / кг сухого воздуха ) – ( 0,0075 кг воды / кг сухой воздух ))
= 34,3 (кВт)
Imperial Units
Воздушный поток 1 куб. м. охлаждается с 52 до 32 o F . Относительная влажность воздуха составляет 70% в начале и 100% в конце процесса охлаждения.
Из психрометрической диаграммы мы оцениваем содержание воды в горячем воздухе в 45 зерен воды / фунт сухого воздуха , и содержание воды в холодном воздухе в 27 зерен воды / фунт сухого воздуха ,
Используя (2b) , скрытое тепло, отводимое из воздуха, можно рассчитать как
ч л = 0,68 (1 куб. Фут) (( 45 зерен воды / фунт сухого воздуха ) – ( 27 зерен воды / фунт сухого воздуха ))
= 12.2 (БТЕ / ч)
Таблица скрытой тепловой нагрузки и необходимого объема воздуха
Скрытая тепловая нагрузка – увлажнение и осушение – и требуемый объем воздуха для поддержания постоянной температуры при различных разностях температур между входящим воздухом и комнатным воздухом указаны в диаграмма ниже:
Общее тепло – скрытое и ощутимое тепло
Общее тепло, обусловленное как температурой, так и влажностью, может быть выражено в единицах СИ как:
ч т = ρ q dh (3)
, где
ч т = общее количество тепла (кВт)
q = объемный расход воздуха (м 3 / с)
ρ = плотность воздуха (1.202 кг / м 3 )
dh = разность энтальпий (кДж / кг)
Или – в имперских единицах:
ч т = 4,5 кв. Ч (3b)
где
ч т = общее количество тепла (БТЕ / час)
q = объемный расход воздуха (куб. фут / мин, куб. фут в минуту)
д.ч. = разность энтальпий (бт / фунт сухого воздуха)
Общее количество тепла также можно выразить как:
ч т = ч с + ч л
= 1.08 q dt + 0,68 q dw гр (4)
Пример – охлаждение или нагрев воздуха, общее тепло
Метрические единицы
Поток воздуха 1 м 3 / с охлаждается от 30 до 10 o C . Относительная влажность воздуха составляет 70% в начале и 100% в конце процесса охлаждения.
Из диаграммы Молье мы оцениваем энтальпию воды в горячем воздухе как 77 кДж / кг сухого воздуха, и энтальпию в холодном воздухе как 28 кДж / кг сухого воздуха .
Используя (3) , общее ощутимое и скрытое тепло, отводимое из воздуха, можно рассчитать как
ч т = (1,202 кг / м 3 ) ( 1 м 3 / с ) (( 77 кДж / кг сухого воздуха ) – (28 кДж / кг сухого воздуха ))
= 58,9 (кВт)
Имперские единицы
Воздушный поток 1 куб. фут. охлаждается с 52 до 32 o F .Относительная влажность воздуха составляет 70% в начале и 100% в конце процесса охлаждения.
Из психрометрической диаграммы мы оцениваем энтальпию воды в горячем воздухе как 19 БТЕ / фунт сухого воздуха , и энтальпию в холодном воздухе как 13,5 БТЕ / фунт сухого воздуха .
Используя (3b) , общее ощутимое и скрытое тепло, отводимое из воздуха, можно рассчитать как
ч т = 4.5 (1 куб.м.) (( 19 БТЕ / фунт сухого воздуха ) – ( 13,5 БТЕ / фунт сухого воздуха ))
= 24,8 (БТЕ / час)
SHR – Коэффициент ощутимого тепла
Коэффициент ощутимого тепла может быть выражен как
SHR = ч с / ч т (6)
где
= 0004 Коэффициент полезного тепла
ч с = ощутимое тепло
ч т = общее тепло (ощутимое и скрытое)
