Расчёт и Подбор — Накопительного водонагревателя
Вода нагревается в баке [°C]
Греющая вода охлаждается в теплообменнике [°C]
Вариант 1 — Приоритет – Запас воды
Требуемый запас воды
литров
Вариант 2 — Приоритет – Аккумулирование теплопоступлений
Тепловая мощность источника тепла (котла)
кВт
Время работы источника тепла (котла), за сутки/цикл
час
Расчёт накопительных водонагревателей
Расчёт накопительного водонагревателя в зависимости от поставленной задачи может выполняться двумя путями. В одном случае задаются запасённым объёмом воды и рассчитывают мощность источника и теплообменника, а в другом — объём накопительного водонагревателя рассчитывают для аккумулирования тепла выработанного иcточником определённой мощности за определённое время.
Независимо от методик расчёта следует понимать, что аккумулирующую способность воды характеризует её теплоёмкость, которая равна 4,187 кДж кг/°С, это означает что для нагрева одного килограмма воды на 1 градус необходимо подвести количество тепла эквивалентное 4,187 кДж или, что тоже самое = 1 ккал = 1,163 Вт.ч. Например, если у нас есть накопительный водонагреватель объёмом в 1000 литров (далее условно принята масса 1 литра воды равная 1 кг) и мы его нагреем на 50 градусов, то для этого нам потребуется подвести следующее количество тепловой энергии 1000*50 = 50 000 ккал = 0,05 Гкал = 58 кВт.ч.
Мощность теплообменного аппарата зависит от коэффициента теплопередачи и разности температур между нагреваемой и греющей водой. Коэффициент теплопередачи индивидуален для каждого теплообменника, поэтому универсальной формулы расчёта нет и рекомендуется выбирать теплообменник по диаграммам представленным в технических характеристиках накопительных водонагревателей.
Подбор накопительного водонагревателя
Подбор накопительного водонагревателя в зависимости от схемы применения выполняется с использованием различных методик, но в целом при выборе следует учитывать.
- Чем больше пиковое теплопотребление отличается от среднечасового и чем дольше его продолжительность, тем больше должен быть объём накопительного водонагревателя.
- Чем больше пиковое теплопоступление и чем меньше его продолжительность, тем больше должна быть мощность теплообменного аппарата независимо внешний он, интегрированный или это электронагреватель.
- Со временем образовавшаяся на теплообменнике накипь увеличит время нагрева накопительного бака. Скорость образования накипи будет тем выше, чем выше температура греющей и нагреваемой воды.
- Мощность источника тепла должна быть больше или равна мощности теплообменника установленного в накопительном водонагревателе.
- Накопительный водонагреватель, подключённый к твердотопливному котлу, должен аккумулировать тепло генерируемое, как минимум разовой загрузкой котла.
- Для домов с низкой теплопотребностью на отопление, мощность котла определяется по времени разогрева бака которое рекомендуют принимать от 30 до 45 минут.
- В схемах с использованием одного котла для покрытия отопительной нагрузки и подогрева воды в системе горячего водоснабжения, рекомендуется выбирать площадь поверхности нагревательного элемента накопителя таким образом, чтобы минимизировать тактовость работы котла и перерыв в работе системы отопления.
.png)
куда уведомить об ответе, нигде не публикуется
Баки теплоаккумуляторы
Предохранительные клапаны
Котёл твердотопливный
Пластинчатые теплообменники
Как сделать расчет объема накопительного водонагревателя (бойлера) для семьи из 3 или 4 человек, правильная формула расчета.
Одним из способов расчета требуемого литража накопительного водонагревателя является следующая формула:
Требуемый объем = Р. воды х (t° – t1) / (t2 – t1),
Обозначения:
Р- предполагаемое количество потребления.
t°- требуемая температура воды в кране.
t1- температура воды в магистрали трубопровода.
t2- температура подогрева.
Попробуем рассчитать какой потребуется объём водички на семью из 4-х человек при условии, что она будет потребляться для принятия ванны (душа), в технических целях на кухне. Количество потребляемой водички для купания равняется приблизительно 5 литров в минуту, продолжительность его составляет примерно 10 минут.
Расход на купание = 5 * 10 * 4 =200 л.
Для кухонных нужд 10 л. с потреблением 4 л. за минуту.
На мытье посуды = 10 * 4 = 40 л.
В сумме мы получили 200 л. разбавленной жидкости.
Водонагреватель Термекс на 80 литров
Наиболее оптимальной температурой считается 38°С. градусов (t°), возможный диапазон нагрева у прибора составляет от 35 до 85 °С.градусов. Мы для нашего расчета возьмем усредненный показатель t2 = 60 °С.
Средняя температура входящей воды в бойлере за все сезоны равняется 9 °С (t1). В летний период она достаточна высокая, в среднем равняется 16 градусам, а зимой, как правило, не превышает 4 градусов.
Все данные у нас имеются, значит, мы можем приступить к расчету объема водонагревателя накопительного для выбранной семьи:
Требуемый литраж бака = 200 * (38-9) / (60-9)= 110 л.
Такими образом оптимальным вариантом будет электрический водонагреватель на 100 литров. При помощи этого метода можно сделать вычисления на семью из любого количество человек, будь то 3, 4 или 6 членов семейства.
Еще вы должны учитывать тот факт, что возможно, у вас будут принимать душ все в разное время и тогда вам не надо такого большого объема. Если подходящий для вас аппарат превышает 200 л, рекомендуется приобрести напольное устройство, для более безопасного монтажа и использования.
Водонагреватель Аристон на 200 литров
Эта формула достаточно сложна для вычисления, так как в ней используется много переменных и не каждый будет готов потратить время на расчет, существуют среднестатистические данные, что для семьи из двух человек потребуется приблизительно 50-70 л. горячей жидкости.
Если у вас для ГВС в доме используется твердотопливный или газовый котел, наиболее подходящим вариантом будет водонагреватель косвенного нагрева. На сколько литров лучше приобрести бак, рассчитывается по такой же формуле, как и электрический накопительный прибор, ведь не существует значимой разницы в способе нагрева. Главным фактором является мощность вашего котла, то есть достаточно ли будет тепла на отопление и на подогрев воды.

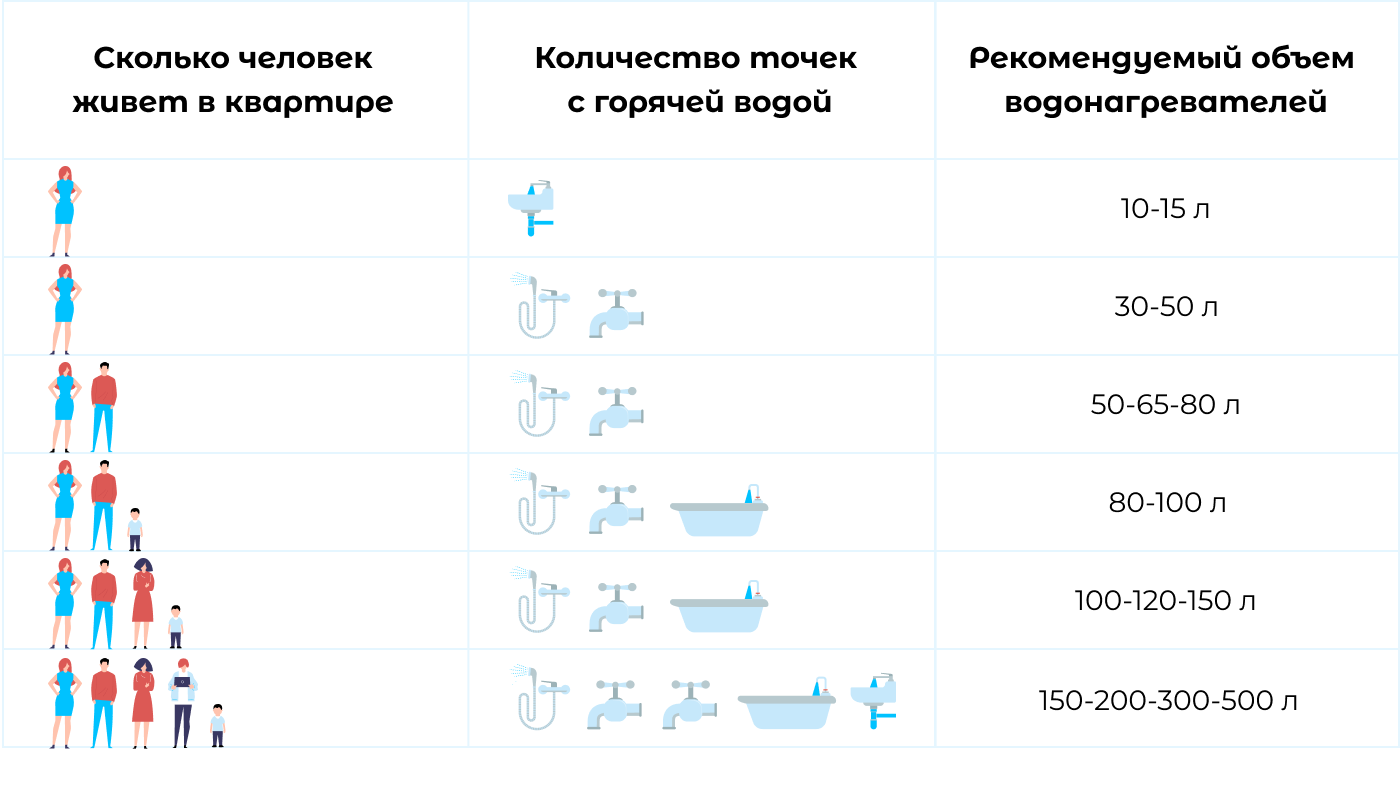

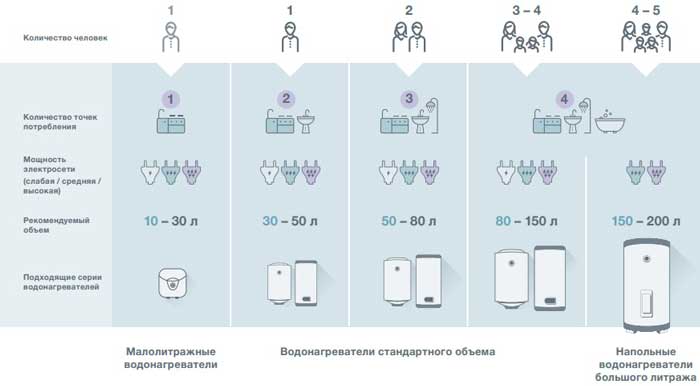

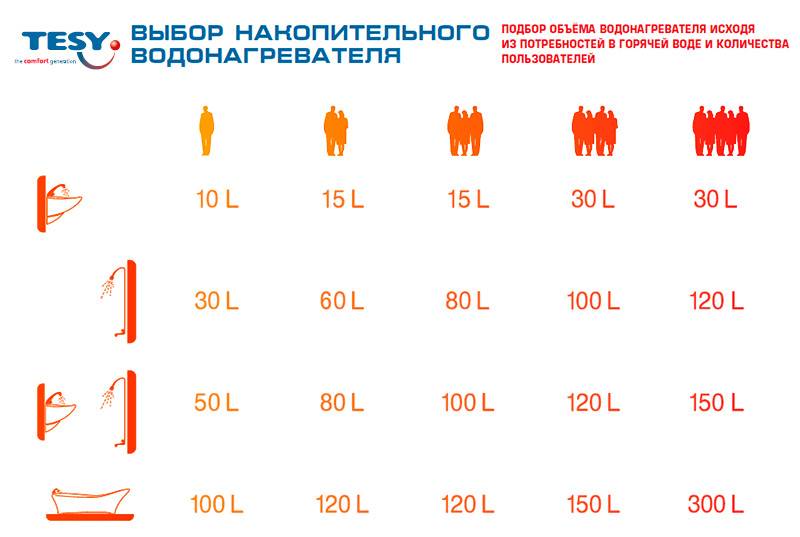

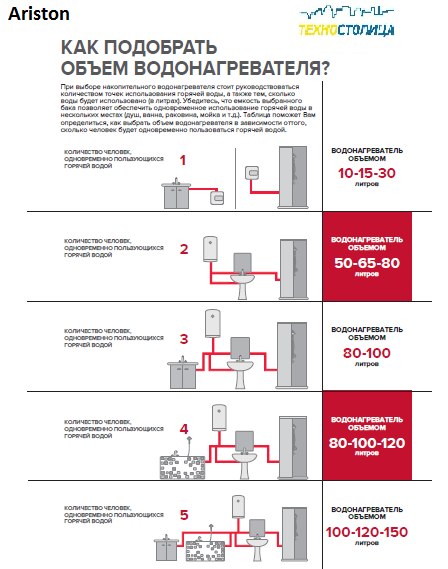

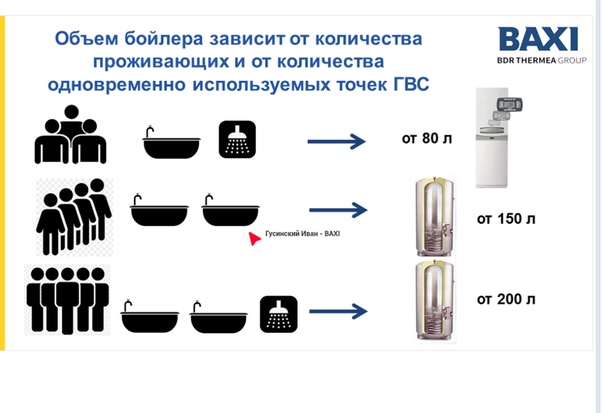

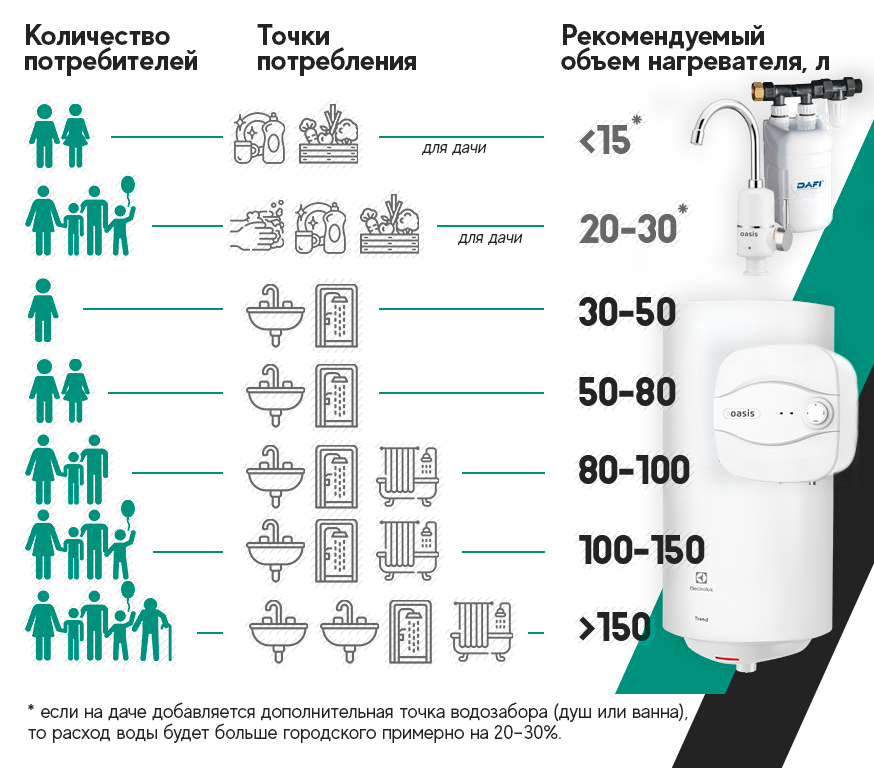

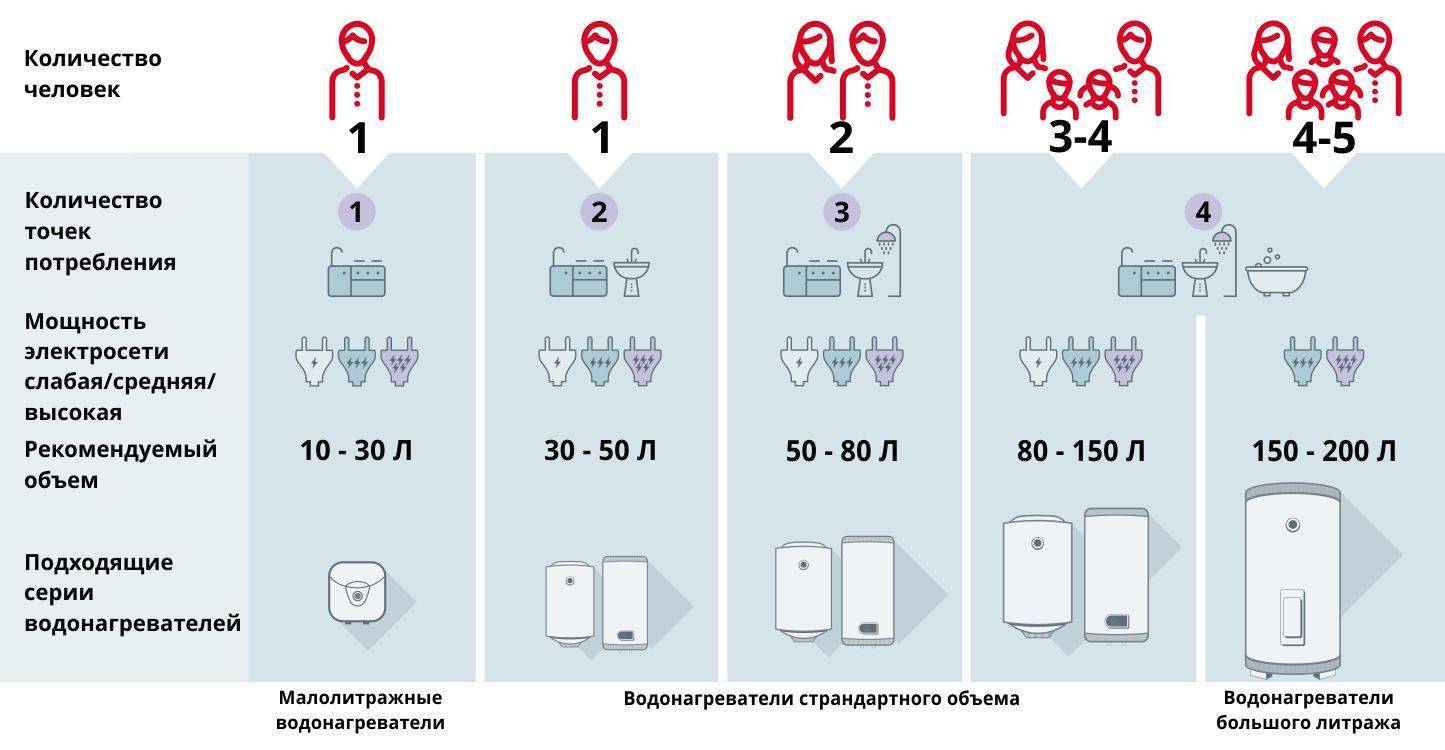

Основные критерии при выборе устройства:
- Количество точек водоразбора.
- Количество человек, которые будут купаться друг за другом.
- Будете ли вы пользоваться ванной или принимать душ.
Бойлер Hajdu на 300 литров

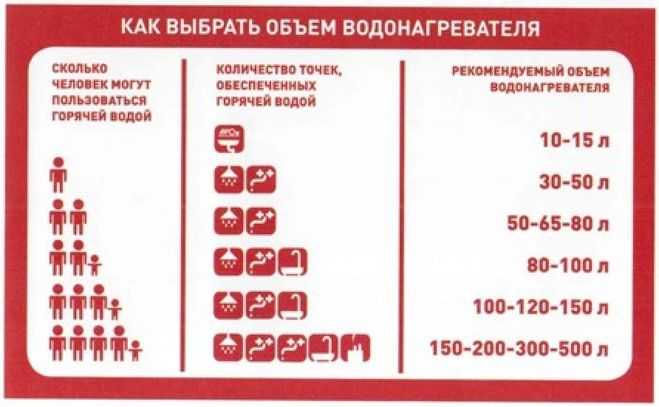

Как выбрать правильный размер бака часто встречающийся вопрос, ведь от этого зависит степень вашего комфорта. При выборе большего бака вы будете постоянно затрачивать лишнюю энергию на подогрев, а значит, тратить средства.
Если Вы сомневаетесь, стоит ли покупать бойлер, то принять правильное решение поможет статья по ссылке: https://boilervdom.ru/boileri/ekspluataciya/bojler-ili-goryachaya-voda-chto-vygodnee-i-luchshe.html
Руководство по выбору параметров системы водяного отопления
Все предприятия используют горячую воду, даже если она просто нагревает водопроводную воду в ванной комнате. Однако некоторым предприятиям, таким как общежития, больницы и перерабатывающие предприятия, требуется больше горячей воды, чем другим.
Выбор размера системы водяного отопления требует тщательного учета многих факторов, включая сбросную нагрузку, скорость восстановления и факторы использования. Как мы рассмотрим в этой статье, правильный анализ определит оптимальный размер водонагревателя и необходимость дополнительного хранения горячей воды. Это важно, потому что, если одного из них недостаточно, не будет достаточно горячей воды. С другой стороны, слишком большая система будет тратить деньги, нагревая больше воды, чем необходимо, в дополнение к первоначальной стоимости слишком большой системы отопления.
9. Сбросная нагрузка – это максимальная скорость, при которой место будет использовать горячую воду. Это спрос, который можно было бы увидеть, включив все выходы горячей воды в одно и то же время и настроив их на максимальную настройку температуры. Самосвальная нагрузка обычно измеряется в галлонах в час (GPH).
Вторым параметром, который следует учитывать, являются системы водяного отопления скорость восстановления . Скорость рекуперации является мерой производительности системы отопления и выражается с точки зрения расхода воды, обычно галлонов в час, который она может производить при требуемой настройке температуры горячей воды. Во всех случаях скорость регенерации водонагревателя должна быть как минимум равна сбросной нагрузке. Если скорость восстановления системы меньше, чем сбросная нагрузка объекта, то система не будет производить достаточно горячей воды, чтобы удовлетворить пиковый спрос.
Факторы использования, влияющие на размер
Другой важный вопрос касается профиля потребления горячей воды в течение дня.
Например, остается ли нагрузка на свалку достаточно постоянной в течение дня или она носит периодический характер, когда всплески потребления сменяются периодами снижения спроса на горячую воду? Если сбросная нагрузка довольно постоянна, то скорость восстановления системы отопления должна быть рассчитана на это. Однако, если потребность непостоянна, то, вероятно, будет лучше использовать меньший нагревательный элемент с дополнительной горячей водой из резервуара для хранения, встроенного в систему.
Примером может служить ресторан, который открыт только на ужин. Он работает на максимальной мощности только в течение трех или четырех часов в день, и очень мало активности вне этого периода времени. Поскольку он использует горячую воду только в течение относительно короткого промежутка времени, он, вероятно, сможет избежать использования меньшей емкости в системе, которая использует бак с горячей водой, предварительно нагретой в периоды низкого спроса (например, в периоды низкого потребления).
когда ресторан был закрыт).
Калибровка резервуара для хранения горячей воды
Производители систем водяного отопления обычно предлагают свои водонагреватели и баки для хранения воды как отдельные компоненты системы. Такой подход позволяет рассмотреть компромиссы между большим нагревателем и меньшим резервуаром и меньшим нагревателем и большим резервуаром, поскольку он касается места, веса и стоимости.
Чтобы определить подходящий размер резервуара, рассмотрим три примера. Используемое уравнение довольно простое:
C = T x (D – R)
Где…
- C = емкость резервуара для воды (в галлонах)
- T = период пикового спроса (в часах)
- D = самосвальная нагрузка (в галлонах в час)
- R = скорость регенерации водонагревателя (в галлонах в час)
Рассмотрим случай объекта с загрузкой 5000 галлонов в час, но в течение всего 3 часов в день.
Пример 1 –
Для водонагревателя с коэффициентом регенерации 2000 галлонов в час , требуемый размер бака должен быть…
3 x (5000 – 2000) = 9000 галлонов
Пример 2 ly, если нагреватель большего размера со скоростью регенерации 4000 галлонов в час , необходимый размер резервуара должен быть…
3 x (5000 – 3000) = 3000 галлонов
Пример 3 –
Последний ly, если бы нагреватель был рассчитан на скорость рекуперации 5000 галлонов в час …
3 x (5000 – 5000) = 0 галлонов
, что означает, что для нагревателя такого размера дополнительное хранилище не потребуется.
Последним шагом будет оценка экономических показателей трех (или более) вариантов, а также любых соображений по пространству или строительным нормам, применимым в каждом случае.
Резюме
RECO USA изготавливает на заказ резервуары для воды и системы водяного отопления для самых разных коммерческих предприятий, производителей и промышленных объектов. Мы также держим под рукой стандартные резервуары и системы и предлагаем варианты быстрой доставки для многих наших коммерческих систем водяного отопления.
Свяжитесь с нами, чтобы узнать больше.
Калькулятор размера водонагревателя. Какой размер водонагревателя мне нужен?
Калькулятор размера водонагревателя позволяет рассчитать размер бака водонагревателя, необходимого для вашего дома.
Обычно размеры бытовых водонагревателей варьируются от до баков емкостью от 40 до 100 галлонов.
Обычно большинство домовладельцев считают, что бак горячей воды на 40 или 50 галлонов лучше всего подходит для их нужд.
Следовательно, это два наиболее часто устанавливаемых типоразмера.
Однако у каждой семьи свои потребности в воде. Это зависит от количества проживающих в доме людей, от частоты использования воды, а также от пиковых нагрузок.
Если вы не рассчитаете объем бака должным образом, то в итоге получите малогабаритный водонагреватель, которого просто не хватит для обслуживания вашего дома. На практике это может означать отсутствие горячей воды, когда вы принимаете душ 🙁
Свяжитесь с местными сантехниками, чтобы получить БЕСПЛАТНЫЕ расценки и советы по установке водонагревателя.
Как определить размер бака водонагревателя
Перед покупкой бака водонагревателя большинство домовладельцев хотят получить приблизительное представление о размере водонагревателя, необходимого их семье. Это связано с тем, что размер водонагревателя напрямую влияет на его стоимость. Чем больше бак водонагревателя, тем дороже он будет.
Однако не стоит пытаться сэкономить на водонагревателе, уменьшив его размеры, потому что вы застрянете без достаточного количества горячей воды.
Вот полное руководство о том, сколько стоит установка водонагревателя.
Более того, слишком маленький водонагреватель также будет чаще ломаться, потому что будет работать сверх своей нормальной мощности. Таким образом, деньги, которые вы пытались сэкономить, а затем часть пойдет на частые ремонты.
Чтобы рассчитать объем бака нагревателя, который действительно будет работать для вашего дома, вам необходимо рассмотреть 2 вещи:
1. FHR бака (1-й часовой рейтинг)
2. Потребность в часы пик
Пусть с взять подробнее рассмотрим каждый из этих параметров.
FHR бака (номинальное значение 1-го часа)
Рейтинг FHR показывает, сколько галлонов воды нагреватель может производить в любой заданный час. Вы найдете этот номер на желтой этикетке руководства по энергии. (см. ниже)
После первого часа вода будет продолжать остывать, в зависимости от того, как быстро вы ее используете. Затем нагревателю потребуется определенное время, чтобы вернуться к своему полному FHR.
Это время зависит от разных устройств и должно учитываться при выборе водонагревателя.
Потребность в часы пик
Это количество горячей воды, которое ваша семья использует в самое загруженное время дня для вашей семьи.
Например: принимать 2-3 душа одновременно, стирать и мыть посудомойку. (см. ниже, как рассчитать спрос в часы пик).
Имейте в виду, что при принятии душа расходуется больше всего воды. Это означает, что ваш час пик будет в то время, когда большинство членов вашей семьи принимают душ, особенно если некоторые из них делают это одновременно.
Также не забывайте о том, сколько времени члены вашей семьи любят проводить в душе. Например, пока я выхожу из дома менее чем на 5 минут, моя дочь-подросток и жена каждый день принимают душ по 30-40 минут !!!!
Когда у вас есть эти два числа, сравните их и выберите резервуар для горячей воды, который находится в пределах 1-3 галлонов вашей потребности в часы пик.
Имейте в виду, что размер бака напрямую влияет на его стоимость (больше бак = больше денег).
Так что, если у вас ограниченный бюджет, у вас есть еще больше причин потратить дополнительное время, чтобы определить, какой объем резервуара будет оптимальным.
Как оценить спрос в час пик
Вот два способа (один простой, другой более сложный), которыми вы можете оценить спрос домохозяйства в час пик.
1. Простой расчет
Шаг 1: подсчитайте количество людей, проживающих в вашем доме. Если у вас есть член семьи, который часто или регулярно (но не полный рабочий день), например, приемный ребенок, учитывайте и его.
Шаг 2: умножьте количество людей в вашей семье на 12. Это FHR. Например, если в вашем доме 5 человек, ваш ЧСС будет равен 60 (5×12).
2. Дополнительные расчеты
Если вы хотите выяснить, сколько воды вы фактически используете в часы пик, и получить точное значение FHR, выполните следующие действия.
Этот метод используют профессиональные сантехники, когда они делают всю работу за вас:)
Шаг 1: Определите, в какое время суток (утром, днем, вечером) люди в вашем домохозяйстве используют больше всего горячей воды в течение 1 часа окно. Учитывайте количество людей, проживающих в вашем доме.
Шаг 2: Используйте приведенную ниже таблицу, чтобы определить, какие из перечисленных действий члены вашей семьи выполняют в это время пиковой нагрузки. Не забудьте умножить каждое действие на количество раз, когда оно было выполнено в час пик. Сложите все виды деятельности, чтобы получить значение общей нагрузки в часы пик.
| Деятельность | Средний расход горячей воды в галлонах на одно использование | (х) | раз использовано в течение 1 часа | (=) | галлонов использовано за 1 час | |
|---|---|---|---|---|---|---|
| Душ | 10 | х | = | |||
| Бритье (0,5 галлона/мин) | 2 | х | = | |||
| Мытье рук/лица (2 галлона в минуту) | 4 | х | = | |||
| Шампунь для волос (2 галлона в минуту) | 4 | х | = | |||
| Ручное мытье посуды (2 галлона в минуту) | 4 | х | = | |||
| Приготовление пищи (2 галлона в минуту) | 4 | х | = | |||
| Автоматическая посудомоечная машина | 6 | х | = | |||
| Стиральная машина для одежды | 7 | х | = | |||
| Общая нагрузка в часы пик |
Размер водонагревателя в зависимости от количества человек в семье
Если вы не хотите возиться с какими-либо расчетами, вот простая справочная таблица, которую вы можете использовать, чтобы определить правильный объем бака для вашего дома.
| Семейный размер | Емкость водонагревателя |
|---|---|
| 1-2 | 23-36 |
| 2-3 | 36-46 |
| 3-4 | 46-56 |
| 5-6 | 56-80 |
| 6-7 | 80-100 |
| 7 или более | 100 или более |
Из этой диаграммы видно, что семье из 5 человек, что очень распространено в США, требуется водонагреватель размером 56-80 галлонов.
Однако имейте в виду, что это очень приблизительная оценка, которая может быть неточной для потребления воды в вашем домашнем хозяйстве.
Это потому, что этот расчет не принимает во внимание любые необычно потребности в большом количестве воды, которые могут возникнуть у вас.
Высокий спрос на горячую воду
Как узнать, очень ли высокий спрос на горячую воду?
Легко сказать: если вы используете более 2-3 приборов, которые одновременно подают горячую воду, вам потребуется бак большего размера, чем указано для размера вашей семьи.
