Расширительный бак для горячего водоснабжения

Содержимое статьи:

Расширительный бак для горячего водоснабжения
Баки расширительные гвс в Москве
Как подобрать расширительный бак для бойлера косвенного нагрева
Для чего нужен расширительный бак для БКН
Как рассчитать объём расширительного бака для БКН
Расширительный бак для водоснабжения: выбор, устройство, установка и подключение
Характеристика закрытых расширительных баков
Особенности устройства и конструкции
Принцип работы гидроаккумулятора
Классификация по области применения
Материалы для гидропневматического оборудования
Расчет объема бака перед выбором
Расширительные баки, гидроаккумуляторы, для систем отопления и водоснабжения
Предназначение
Как различать
Как работают схемы аккумуляции воды
Когда в системе горячего водоснабжения нужен расширительный бак
Как подобрать объем прибора для отопления
Какое предварительно давление нужно задать
Как устанавливается
Давление в расширительном бачке водоснабжения – как проверить и отрегулировать
Расширительный бак для водоснабжения: выбор, аппарат, установка и подключение. Регулировка расширительного бака для водоснабжения
Какое давление в расширительном баке водоснабжения должно быть? Настройка расширительного бака для водоснабжения

Баки расширительные гвс в Москве

Элементы систем отопления
Расширительные баки

Расширительный бак ГВС для котла Thermona 41848

Бак расширительный VALTEC для ГВС и ХВС 24л.

Бак-гидроаккумулятор на 12 л STOUT для ГВС и ХВС вертикальный

Бак расширительный VALTEC для ГВС и ХВС 50л.

Бак расширительный VALTEC для ГВС и ХВС 80л.

Гидроаккумулятор для ГВС 12л (белый) расширительный бак

Бак расширительный Zilmet WATER-PRO — 24л.

Бак-гидроаккумулятор на 24 л STOUT для ГВС и ХВС вертикальный

Бак расширительный 24 л. для ГВС и ХВС синий (VT.AV.B.060024)

Расширительный бак ДЖИЛЕКС 10 10 л вертикальная установка

Расширительный бак Wester WAV 100 100 л

Расширительный бак для ГВС AR 24

Расширительный бак Wester WAV 24 24 л

Расширительный бак для ГВС Wester WDV 8

Бак расширительный VALTEC для ГВС и ХВС 12л.

Бак-гидроаккумулятор на 8 л STOUT для ГВС и ХВС вертикальный

Расширительный бак Wester Premium WDV 24 для горячего водоснабжения

Расширительный бак Wester WRV 8 8 л

Расширительный бак Wester Premium WDV 35 для горячего водоснабжения

Расширительный бак Reflex DE 100 100 л

Расширительный бак Reflex DE 25 25 л

Бак расширительный для ГВС «Униджиби» 18 Varem 300402М

Zilmet HYDRO-PRO 24 расширительный бак для ГВС 11A0002400

Бак расширительный Zilmet HYDRO-PRO — 600л.

Расширительный бак для ГВС AR 18

Расширительный бак 4л ГВС на газовый котел Protherm Медведь 20-50 KLZ 16 0020056464

Бак расширительный для ГВС «Униджиби» 24 Varem 300404М

Бак расширительный 50 л. для ГВС и ХВС синий (с ножками) (VT.AV.B.060050)

Расширительный бак Wester WAV 8 8 л

Бак-гидроаккумулятор на 20 л STOUT для ГВС и ХВС вертикальный

Zilmet HYDRO-PRO 18 расширительный бак для ГВС 11A0001800

Расширительный бак STOUT STH-0006-000024 24 л

Расширительный бак Reflex DE 12 12 л

Расширительный бак Reflex NG 100 (8001411) 100 л

Бак расширительный для ГВС «Униджиби» 8 Varem 300405М

Крепление для бака ГВС 8-25 л. REFLEX

Мембранный расширительный бак Эван HIT 8 для отопительных систем

Бак расширительный мембранный CIMM ACS CE 18 (3/4″, 8 бар)

Бак бойлера контура гвс котлов Baxi 5661600

Расширительный бак для котлов Vaillant 6 литров, G3/8 0020020019

Бак мембранный д/отопления,гвс wdv8 premium 8 л/12атм wester, 021-0294

Расширительный бак Wester WRV 80 80 л

Расширительный бак STOUT STW-0001-000024 24 л

Расширительный бак ДЖИЛЕКС 50 Г 50 л

Zilmet HYDRO-PRO 600 расширительный бак для ГВС 11A0060000

Расширительный бак Wester WAO 24 24 л

Расширительный бак для ГВС Watts Saniflex SG 18л присоединение 3/4″ белый арт.10022135

Как подобрать расширительный бак для бойлера косвенного нагрева

Необходимость в расширительном баке для ГВС постоянно оспаривается. Причем у многих опытных сантехников включение узла в систему горячего водоснабжения вызывает как минимум недоумение. С другой стороны, многие производители сантехнического оборудования рекомендуют установить бак для бойлеров косвенного нагрева. Цель узла достаточно простая: снизить нагрузку в системе и устранить гидроудары.

Даже приблизительный расчет расширительного бака для бойлера косвенного нагрева покажет, что его минимальный объем составит не менее 10% от вмещаемой в БКН воды. А это дополнительная емкость на 10-20 л, занимающая полезную площадь. Не удивительно, что один из наиболее частых вопросов, задаваемых специалистам связан с тем насколько необходим расширительный бак для ГВС. Чтобы ответить на него нужно разобраться в устройстве и принципе работы оборудования.

Для чего нужен расширительный бак для БКН

Говоря простым языком это необходимо для защиты оборудования горячего водоснабжения от гидравлических ударов. Возникает такая потребность если потребность в ГВС удовлетворяется бойлером косвенного нагрева, подключенным к твердотопливному котлу.

Контролировать интенсивность горения и теплоотдачу котла на твёрдом топливе несмотря не все используемое оборудование достаточно проблематично. При нагревании вода расширяется и создает избыточное давление в системе, что и приводит к гидроударам.

Мембранный бак нивелирует перепады давления и защищает водопроводные краны, трубы и сам бойлер от повреждения. Происходит это следующим образом:

Устройство бака состоит из емкости, разделенной внутри с помощью мембраны на два отдела. В первой герметичной части закачан газ или воздух, создающий давление. Второй отдел подключен к системе водоснабжения.

При нагреве воды она увеличивается в объеме, что и приводит к нагрузке в системе ГВС. Жидкость воздействует на мембрану, продавливая её. Чем выше давление в системе, тем больше воды впускает расширительный бак.

После остывания и уменьшения теплоносителя в объеме, мембрана, на которую оказывает давление закачанный газ, выдавливает воду из расширительного бака.

Внутри бойлера косвенного нагрева находится нагревательный элемент, подсоединенный к системе отопления.

При перегреве теплоносителя повышается температура ГВС, увеличивается нагрузка на трубы и важные конструкционные элементы, что приводит к порче дорогостоящего сантех оборудования.

Принцип работы расширительного бака с группой безопасности БКН заключается в предотвращении высокого давления в системе ГВС и возникновения гидроударов. Присутствуют обратный и сбросный клапаны, помогающие при аварийных ситуациях.

Подключение группы безопасности и расширительного бачка необходимое условие для длительной работы БКН, а также проведения бесплатного сервисного обслуживания. Производители оборудования часто отказывают в гарантийном ремонте если в обвязке к бойлеру не установлено предохраняющее оборудование.

Как рассчитать объём расширительного бака для БКН

Самые простые вычисления, которые дадут приблизительный результат заключаются в следующем. Объем бачка должен быть не менее 10% от общего объема БКН. Следовательно:

бойлер на 100 литров подключается к емкости не менее 10 л;

водонагреватель на 200 литров, нуждается в баке на 20 л.

После определения необходимого объема переходят к определению дополнительных характеристик:

Подбор расширительного бака для БКН по назначению. Вода в ГВС более агрессивная, чем в системе отопления. В технической документации к буферной емкости должно быть указано основное предназначение. Ставить на бойлер можно только бачок, в инструкции которого прописана возможность использования для ГВС.

Расчет по давлению — выбор расширительного бака для БКН облегчают специальные таблицы подбора. Входные параметры: то, какое начальное давление воздуха должно быть в расширительном баке для бойлера ГВС:

Расширительный бак для водоснабжения: выбор, устройство, установка и подключение

Автономный водопровод, самостоятельно подающий воду к точкам разбора как в городской квартире, давно перестал быть диковинкой. Это норма загородной жизни, которую просто нужно грамотно спроектировать, собрать и оснастить оборудованием, способным запускать и останавливать систему по мере пользования кранами.

Стабильную работу независимой сети обеспечит расширительный бак для водоснабжения. Он защитит от гидроударов, существенно продлит рабочий ресурс насосной техники, гарантирует регулярное наполнение системы водой, избавит от необходимости носить ее ведрами.

Мы рады познакомить вас с особенностями устройства и принципом работы гидроаккумулятора. У нас скрупулезно описаны правила выбора мембранного бака, специфика монтажа и подключения. Предложенную к рассмотрению информацию мы дополнили полезными иллюстрациями, схемами и видеоруководствами.

Характеристика закрытых расширительных баков

Гидробак (или гидроаккумулятор, расширительный бак) — это металлическая герметическая емкость, которая служит для поддержания стабильного напора в водопроводе и создания разных по объему запасов воды.

На первый взгляд, выбор и установка этого устройства не должна вызвать трудностей — в любом интернет-магазине можно увидеть множество моделей, которые лишь немного отличаются по форме и объему, но существенно не отличаются по своей функциональности.

Это совсем не так. В устройстве расширительного бака и принципе его работы есть много нюансов.

Особенности устройства и конструкции

Разные модели расширительных баков могут иметь ограничения по способу использования — некоторые рассчитаны только на работу с технической водой, другие могут использоваться для питьевой воды.

По конструкции гидроаккумуляторы различают:

резервуары со сменной грушей;
емкости с фиксированной мембраной;
гидробаки без мембраны.

С одной стороны резервуара со съемной мембраной (у бака с нижним подключением — внизу) есть специальный фланец с резьбой, к которому и крепится груша. С обратной стороны имеется ниппель, для накачивания или стравливания воздуха, газа. Он рассчитан на подключение к обычному автомобильному насосу.

В баке со сменной грушей вода накачивается в мембрану, не соприкасаясь с металлической поверхностью. Замена мембраны происходит путем откручивания фланца, который удерживают болты. В больших емкостях, для стабилизации заполнения, задняя стенка мембраны дополнительно крепится к ниппелю.

Внутреннее пространство бака с фиксированной мембраной разделяется ею на два отсека. В одном находится газ (воздух), в другой поступает вода. Внутренняя поверхность такого резервуара покрыта влагостойкой краской.

Существуют также гидробаки без мембраны. В них отсеки для воды и воздуха ничем не разделены. Принцип их действия также основан на взаимном давлении воды и воздуха, но при таком открытом взаимодействии происходит смешивание двух веществ.

Достоинство таких устройств — отсутствие мембраны или груши, которая является слабым звеном в привычных гидроаккумуляторах.

Диффузия воды и воздуха заставляет обслуживать баки достаточно часто. Около одного раза за сезон приходится подкачивать воздух, который постепенно смешивается с водой. Значительное уменьшение объема воздуха, даже при нормальном давлении в баке, становиться причиной частого включения насоса.

Принцип работы гидроаккумулятора

Закрытые гидробаки для водоснабжения работают по такой схеме: насос подает воду в грушу, постепенно заполняя ее, мембрана увеличивается и происходит сжатие воздуха, который находится между грушей и металлическим корпусом.

Чем больше воды поступает в грушу, тем больше она давит на воздух, а тот, в свою очередь, стремится вытолкнуть ее из емкости. В результате в резервуаре повышается давление, это приводит к отключению насоса.

Некоторое время, когда в системе происходит расход воды, сжатый воздух поддерживает напор. Он выталкивает воду в водопровод. Когда ее количество в мембране уменьшается настолько, что давление опускается до нижнего предела, срабатывает реле, снова включая насос.

Классификация по области применения

Нельзя путать баки для водоснабжения и для отопительной системы, поэтому при выборе нужно узнать их предназначение. Для четкой идентификации производители окрашивают гидроаккумуляторы для отопления в красный, для водоснабжения — в синий цвет.

Однако некоторые не придерживаются такой маркировки, поэтому отличительной чертой устройств могут послужить такие данные:

для водоснабжения максимальная температура использования гидроаккумулятора будет составлять до 70 °C, допустимое давление может достигать 10 бар;
устройства, предназначенные для системы отопления, могут выдерживать температуру до +120 °C, рабочее давление расширительного бака зачастую не бывает выше 1,5 бар.

Все самые важные параметры указаны на декоративном колпачке (шильдике), который закрывает ниппель.

Список функций, которые выполняет гидробак в системе ХВ (холодного водоснабжения), гораздо шире:

Поддержание ровного и постоянного напора в водопроводе. Благодаря давлению воздуха, напор некоторое время поддерживается даже при выключенном насосе, пока не упадет до установленного минимума и в работу опять не включится насос. Таким образом напор в системе сохраняется даже при одновременном использовании нескольких сантехнических приборов.
Предохранение от износа насосного оборудования. Запасы воды, содержащийся в баке, позволяет некоторое время использовать водопровод, не включая насос. Это уменьшает количество срабатываний насоса за единицу времени и продлевает его работу.
Защита от гидроударов. Резкий скачок давления в водопроводе при включении насоса может достичь 10 и более атмосфер, что негативно сказывается на всех элементах системы. Мембранный бак берет на себя удар, выравнивая давление.

Создание запасов воды. При отключении электричества система водоснабжения хоть недолго, но, все же, еще некоторые время будет отдавать воду.

Для обвязки водонагревателя используют расширительные баки, которые могут выдерживать высокие температуры.

Материалы для гидропневматического оборудования

Мембрана расширительного бака изготавливается из разных материалов, которые при эксплуатации выдерживают разный диапазон температур.

В гидроаккумуляторах применяют:

Натуральную каучуковую резину — NATURAL. Материал может контактировать с питьевой водой, применяется для аккумулирования холодной воды. Со временем может начать пропускать воду. Выдерживает температуру от -10 и до 50 °C выше нуля.
Синтетическая бутиловая резина — BUTYL. Наиболее универсальна, водонепроницаема, применяется для станций водоснабжения, подходит для питьевой воды. Температура эксплуатации может колебаться от -10 и до 100 °C.
Синтетическая резина из этилен-пропилена — EPDM. Более водопроницаемая, чем предыдущая, может контактировать с питьевой водой. Диапазон допустимых температур — от -10 и до 100 °C.
Резина SBR применяется только для технической воды. Температура использования та же, что и у предыдущих марок.

Для организации холодного водоснабжения необходимо выбирать баки с грушей, изготовленной из пищевой резины с усовершенствованными эластичными свойствами, которая позволят лучше гасить гидравлические удары и поддерживать стабильный напор воды в системе.

Корпус бака чаще всего производят из легированной стали, стойкой к коррозии, покрытой снаружи лакокрасочным покрытием. В продаже также можно встретить емкости из нержавейки, очень прочные, но при этом дорогие.

Расчет объема бака перед выбором

В продажу поступают баки вместимостью от 24 до 1000 л. Какой именно выбрать, подскажут расчеты, результат которых следует округлять в сторону увеличения. Выбирая бак со съемной мембраной, следует помнить, что объем воды занимает 30% от общего объема емкости, то есть, в 100-литровом резервуаре запас воды будет равен приблизительно 30 литрам.

Особенностью маленьких баков есть то, что они зачастую не имеют клапана, чтобы стравливать воздух из резиновой груши. Это может создать неудобства при эксплуатации. Большие емкости имеют такой клапан, и помимо создания большего запаса воды, лучше справляются с поддержанием стабильного напора в системе.

Расширительные баки, гидроаккумуляторы, для систем отопления и водоснабжения

Расширительные баки закрытого типа и гидроаккумуляторы имеют примерно одинаковую конструкцию: прочная металлическая оболочка, разделенная внутри резиновой мембраной на две секции.

В одной секции находится вода, в другой воздух. При увеличении давления воды воздух сжимается, размер секции с воздухом уменьшается, а мембрана прогибается, вода вытесняет воздух. У прибора с одной стороны имеется подключение к системе водоснабжения, с другой – золотник для подкачки воздуха.

Но названия приборам присваивается не из-за конструктивных особенностей, а по предназначенияю.

Предназначение

Расширительные баки предназначены для компенсации расширения воды вследствие нагревания в схемах отопления, а также горячего водоснабжения (ГВС).
Гидроаккумуляторы предназначены для аккумулирования объемов воды под давлением в системах водоснабжения, в которых имеется напорный насос, для уменьшения частоты включения этого насоса и для сглаживания гидроударов. Дополнительная функция – запас воды пищевого качества до 1/3 от общего объема бака.

Нюанс в том, что и для горячего и для холодного водоснабжения применяется один и тот же прибор, но называться он может по разному, в зависимости от того что делает в конкретной схеме — либо накапливает (аккумулирует) запас воды, либо берет ее излишек при тепловом расширении.

Особенность конструкции гидроаккумулятора чаще в том, что внутри находится не мембрана, а груша из пищевой резины, которая и закачивается водой. Вода с корпусом бака не контактирует.
Расширительный бак для системы отопления выполнен с мембраной из технической резины, которая делит корпус на два отсека, а теплоноситель (не всегда вода) контактирует и непосредственно с корпусом.

Как различать

На вид все мембранные баки схожи между собой. Бытует мнение, что для системы отопления – красные, а водоснабжения – синие. Но оно не до конца верно, так как отдельные производители применяют другие цвета.

На самом деле приборы можно различить между собой только по техническим характеристикам, которые указаны на шильдиках на самих приборах:

Все приборы для водоснабжения, в том числе и для ГВС – невысокая температура – до 80 град С, но повышенное давление – до 12Атм;
расширительные баки для отопления – повышенная температура – до 120 град С, но низкое давление до 4 Атм.

Как работают схемы аккумуляции воды

Гидроаккумулятор в схеме водоснабжения сглаживает скачки давления, которые возникают при заборе воды из системы, т.е. при открытии крана, и уменьшают количество включений насоса, которое не должно быть более 50 раз в 1 час.

При заборе воды в объеме чашки, гидроаккумулятор отдаст этот объем, давление в системе понизится, но не на столько, чтобы реле давления включило насос. При заборе большего объема (например в объеме ведра), давление упадет на столько, что включится насос и наполнит прибор.

Расширительный бак в системах горячего водоснабжения и отопления принимает лишний объем воды возникающий при ее нагревании.

Если бы не было подобного устройства, то в нагревающейся замкнутой схеме очень быстро бы поднялось давление выше критического, так как жидкость практически не сжимается. Это приводило бы к сбросу воды с аварийного клапана давления, который обычно настраивается на давление в 3 атм.

На практике, если такой клапан постоянно пропускает воду, то это свидетельствует о неисправности аккумулирующего устройства. Если аварийный клапан отсутствует, то при нагревании произойдет разрушение самого слабого места системы.

Когда в системе горячего водоснабжения нужен расширительный бак

Это закономерный вопрос, ведь горячее водоснабжение может выполнятся по разному. Если имеется проточный нагреватель, например газовый двуконтурный котел, который нагревает струю воды непосредственно при ее заборе, то естественно расширительный бак не нужен.

Если в системе вода нагревается в замкнутом бойлере большой емкости (более 100 литров) то тогда требуется установка расширительного бака в дополнение к предохранительному клапану. На который надеяться не правильно, так как он вовсе не рассчитан на частое срабатывание и при частых включениях просто начинает течь.

Как подобрать объем прибора для отопления

Основной вопрос, который возникает у пользователя — какой объем такого водо-аккумулирующего устройства нужен? При этом пользователь хочет приобрести меньший объем, так как он дешевле. Но приобретать нужно тот, который подходит по расчету.

Объем расширительного бака для отопления будет зависеть от объема теплоносителя в системе, давлений – предельного и установленного.

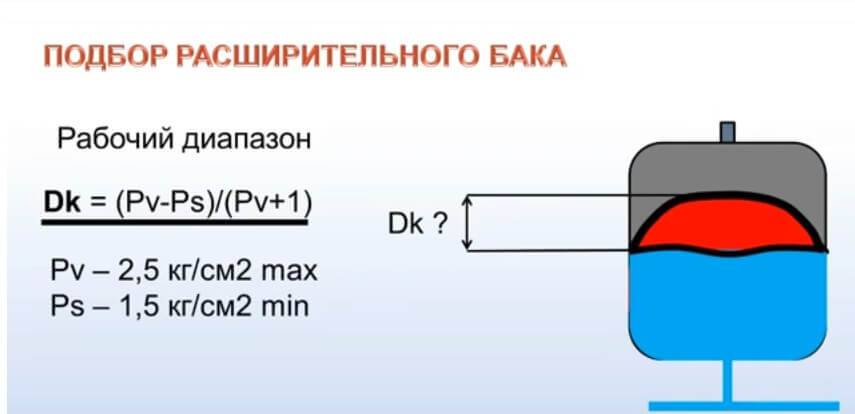

Формула для расчетов объема приведена на фото:

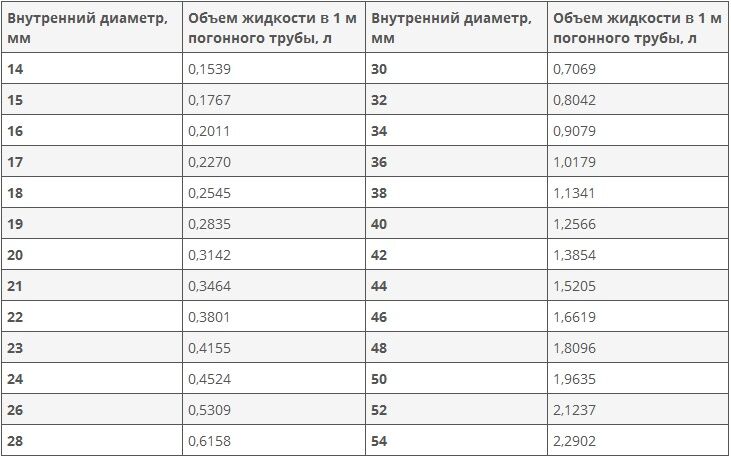

Объем теплоносителя указан в проектных данных, или его можно высчитать сложив все внутренние объемы элементов системы, наконец, в готовой системе его можно посчитать при заливке ведрами.

Для домашней системы — расчет объема «без лишних мучений» — 1/10 от залитого теплоносителя.

Какое предварительно давление нужно задать

На заводе-изготовителе обычно воздушную камеру заполняют азотом до давления 1,5 бар. Мембрана при этом прогибается и ее видно через штуцер подключения. Сохранность заводского давления свидетельствует о том, что мембрана целая и прибор пригоден к работе.

Но в дальнейшем мембранный бак необходимо подготовить для работы в конкретной системе. Существуют следующие правила определения давления :

В системе холодного водоснабжения гидроаккумулятор накачивается воздухом на 0,2 атм. меньше, чем нижняя настройка реле давления насоса. Чаще нижнее значение реле давления – 1,4 атм. (давление включение насоса) а верхнее – 2,8 атм. Соответственно первоначальное давление в приборе – 1,2 атм. Такая настройка позволит избежать гидроударов при разборе воды и быстрого износа мембраны.
В системе горячего водоснабжения расширительный бак накачивается воздухом до давления больше, чем давление, при котором насос выключается (верхний предел срабатывания реле давления). В этом случае бак не будет отдавать остывшую воду в систему водоснабжения. Но застоя воды бояться не стоит, прибор сделан так, что груша постоянно омывается потоком свежей воды.
В системе отопления – воздушная камера расширительного бака закачивается до давления на 0,2 атм. меньше, чем давление в холодной системе отопления. Обычно «холостое» давление в системе 1,5 атм, соответственно предварительно накачивается до давления 1,3 атм при холодной системе.

Как устанавливается

Обычное правило, что подключение к системе любого мембранного бака должно быть снизу, а воздушная камера сверху.

Но следует взять во внимание, что гидроаккумулятор можно разворачивать как угодно, подсоединение к водопроводу может быть, и сверху, и сбоку, ничего особенного в этом нет, если не имеется возражений производителя.

А подключение к отоплению должно быть только снизу прибора. Если это не соблюсти, и расположить воздушную камеру снизу, то при выходе из строя мембраны, при появлении в ней трещин, воздух тут же уйдет в систему отопления и завоздушит ее. Если же воздушная камера будет сверху, то и при растрескивании мембраны ничего страшного не произойдет, прибор сможет еще работать очень долгое время в обычном режиме.

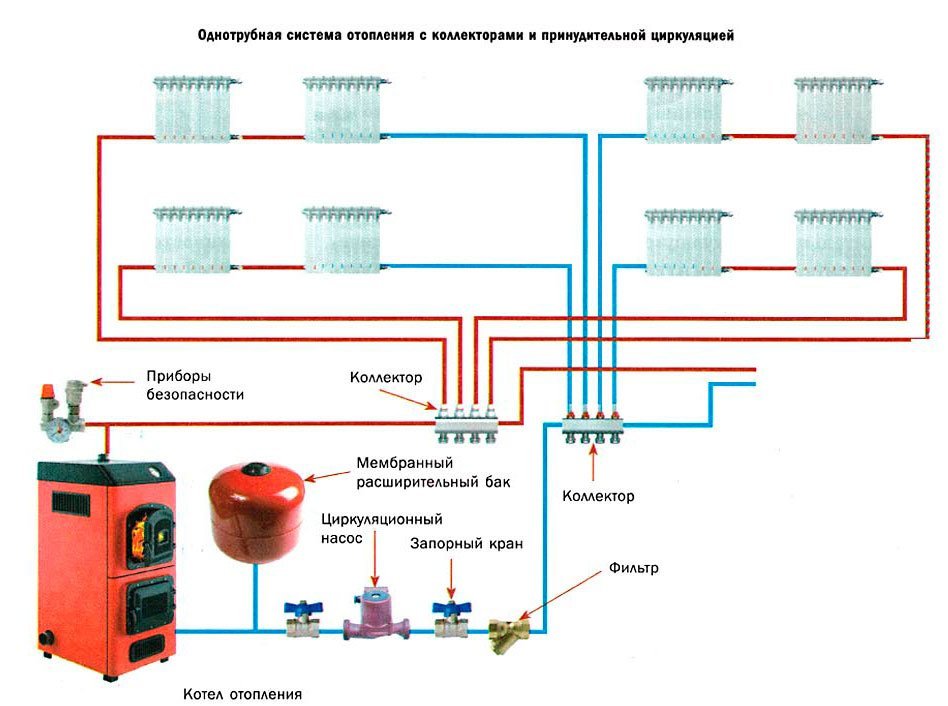

На фото приведен пример схемы отопления с подключением в ней расширительного бака закрытого типа.

Давление в расширительном бачке водоснабжения – как проверить и отрегулировать

Обустройство независимого водопровода в наше время не является новинкой в частном доме. Главное, нужно правильно выбрать, собрать конструкцию воедино, установить и запустить систему. Необходимо помнить, что давление в расширительном бачке водоснабжения играет важную роль в бесперебойной работе гидронасосной станции. Как накачать и каким должен быть натиск, поговорим далее.

Расширительный бак для водоснабжения: выбор, аппарат, установка и подключение. Регулировка расширительного бака для водоснабжения

В наше время на прилавках торговых центров наблюдается большое количество расширительных баков от разных изготовителей. Подбирая данное устройство, нужно сосредоточить внимание на его свойствах, материалах, с каковых он был сформирован. От вашего выбора зависит, как долго прослужит вам это оборудование и насколько качественно.

Установка, как для горизонтальных, так и вертикальных баков одинаковая. Но все зависит от места положения устройства, так как его нужно контролировать. Большинство людей заземляют бак, чтобы не было угрозы от электричества. Пространство между насосом и стороною подключения должно оставаться пустым. Устройство с открытой системой отопления лучше устанавливать на кухне возле напольного газового котла, так как прибор легче регулировать, когда он находится под потолком.

Как накачать расширительный бак в системе водоснабжения и как подключить его к системе? Этот процесс включает несколько элементов:

разъединяющий запорный кран для корректировки первоначального натиска;
дренажное приспособление, чтобы спускать воду из бака;
манометр для регулировки показателей;
предохранительный клапан с целью охраны концепции отопления.

Важно! Если вы неправильно подберете размер прибора, то через некоторое время вода из него начнет вытекать.

Какое давление в расширительном баке водоснабжения должно быть? Настройка расширительного бака для водоснабжения

В инструкции к устройству указано оптимальное давление в мембранном баке водоснабжения. Это от 1 до 3 бар. Настоятельный коэффициент будет завесить от того, в каком месте резервуар располагается сравнительно концепции водоснабжения, к которой он подсоединен. По обычным принципам в емкости обязано существовать на 0,2 атмосферы больше. Если они устраиваются на одном ярусе, в достаточной мере будет данной разницы. Сколько качать расширительный бак в водоснабжении? Если высота составляет больше 12 м, тогда на любые 10 м нужно увеличить еще на 1 атмосферу.

Давление воздуха в расширительном баке системы отопления обязано быть от 0,8 до 1,0 атмосфер или бар. Но когда давление будет меньше 0,7 бар, то прибор не будет включаться, поскольку на нем есть защита.

Давление в расширительном бачке горячего водоснабжения зависит от температуры. Чем выше становится температура, тем больше будет составлять натиск воды. Из-за роста давления происходит действия на другие элементы устройства. Чтобы система не разрушилась, она наполняется избытками теплоносителя.

Давление воздуха в расширительном бачке водоснабжения можно измерить двумя способами и выяснить, какое давление имеет жидкость в середине. Первый метод: прикрутить манометр к наружной стороне бака. Его шкала зафиксирует результат. Перед этим нужно проверить, работает ли прибор исправно. Сначала нужно перекрыть клапаны и через 10 минут сперва накачать воздух в бак, а затем спустить его, при этом наблюдать за движением стрелки. Если она плавно движется к нужному значению, то все нормально.

Однако, бывают модели, какие не имеют манометра, тогда придется воспользоваться съёмным устройством. Оно почти ничем не отличается. Его нужно поместить и зафиксировать в верхней части клапана бачка. После этого требуется открыть клапан, и манометр с баком станут одним устройством.

Настройка расширительного бака для водоснабжения должна начинаться с осмотра и определения способа закачки воздуха. Чтобы давление всегда держалось на прежнем уровне, его надо отрегулировать. Если внимательно осмотреть расширительный бак для гвс давление воздуха, то можно заметить, что на любом мембранном баке есть золотник, к которому необходимо присоединить помпу или баллон, и накачать мембранный бак ручным способом либо автоматически. Если вы имеете емкость со сжатым воздухом, то он очень облегчит ситуацию и быстро заполнит расширительный бак.

Калькулятор расчета объема расширительного бака для системы отопления

Системы отопления не могут работать без теплоносителя – это известно каждому. А любая жидкость при нагреве расширяется и ей требуется куда-то деваться. Для этого и предназначен расширительный бачок. Независимо от того закрытого типа отопление или открытого – без этой детали не обойтись. Самое главное – это рассчитать необходимый объем бака для каждой конкретной схемы. Можно это сделать и самостоятельно, но есть опасность ошибки в вычислениях. Для этой цели мы предлагаем воспользоваться онлайн-калькулятором расчета объема расширительного бака для системы отопления, что упростит работу и исключит неверный результат.

Расширительный бачок необходим для любой системы отопления

Читайте в статье

1 Калькулятор расчета объема расширительного бака для системы отопления
- 1.1 Как пользоваться онлайн-калькулятором
- 1.2 Некоторые пояснения к расчетам

Как пользоваться онлайн-калькулятором

Сложностей в работе возникнуть не должно. Необходимо лишь правильно заполнить все поля. Сначала указываем мощность котла отопления – эти данные есть в технической документации. Дальше нужно отметить применяемый теплоноситель – это может быть вода или антифриз, после чего остается внести данные о максимальном давлении, при котором срабатывает предохранительный клапан и давлении подкачки воздушной камеры. С этим сложностей возникнуть не должно.

Программа выдает точный результат по объему расширителя в литрах, все четко и понятно.

Вот так выглядит расширительный бак в разрезе

Некоторые пояснения к расчетам

Вычисления онлайн-калькулятором производятся по формуле:

Vb = Vt × Kt / F, где

Vb — необходимый объем расширителя;
Vt — объем теплоносителя в системе;
Kt — повышающий коэффициент, который принимает во внимание расширение теплоносителя при нагреве. Может зависеть от различных параметров и изменяется нелинейно. В программе уже заложены все данные и алгоритмы, что означает, что самому пользователю производить сложные вычисления не нужно;
F — так называемый вычисляемый коэффициент эффективности мембранного расширительного бака. Он выражается следующей зависимостью: F = (Pmax – Pb) / (Pmax + 1). При этом:
Pmax — максимальное давление системы при котором срабатывает предохранительный клапан. Эти данные можно найти в технической документации отопительного оборудования;
Pb — давление в воздушной камере. Она изначально может быть накачана – в этом случае данный параметр можно найти в технической документации. В любом случае давление можно изменять самостоятельно до необходимого, подкачивая камеру насосом или же стравливая воздух через специальный клапан.

Watch this video on YouTube

Информация о расширительном баке водонагревателя

От

Аарон Стикли

Аарон Стикли — лицензированный сантехник с 15-летним опытом работы в сфере коммерческого, нового сантехнического оборудования, обслуживания и ремонта жилых помещений. Он начал свой собственный бизнес по обслуживанию жилья и ремонту сантехники. Статьи Аарона о сантехнике на The Spruce публикуются четыре года.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 03.05.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

В закрытой водопроводной системе стандартный водонагреватель может вызвать нагрузку на водопроводные трубы и арматуру из-за нормального теплового расширения, которое происходит при нагревании воды. Это может быть проблемой в любой закрытой системе, где вода нагревается. Как водонагреватели, так и котлы для систем отопления дома могут быть подвержены такого рода повреждениям, если не будут приняты меры для их предотвращения. В водопроводной системе расширительный бак водонагревателя может помочь свести к минимуму риск повреждения водопроводной системы из-за давления. (Обычно это не проблема для современных водонагревателей без резервуара по требованию – эта проблема возникает только у традиционных водонагревателей с резервуаром.)

Что такое расширительный бак водонагревателя?

Расширительный бачок водонагревателя представляет собой предохранительное устройство (иногда его называют тепловым расширительным бачком). Это переливной сосуд, который снижает давление , вызванное нормальным тепловым расширением, происходящим при нагревании воды.

Расширительный бачок водонагревателя служит переливным приемником, поглощая избыточный объем воды, возникающий при нагреве воды, а также поглощая колебания напора поступающей воды. Поскольку вода расширяется при нагревании из-за теплового расширения, водонагреватель создает дополнительный объем воды каждый раз, когда нагревает воду. Подсчитано, например, что холодная вода в стандартном 50-галлонном водонагревателе расширяется до 52 галлонов при нагревании до 120 градусов по Фаренгейту. Этот дополнительный объем воды может создать избыточное давление в водопроводной системе, а если повышенного давления достаточно, то со временем это может привести к повреждению водонагревателя, сантехнических приборов и самих водопроводных труб.

Следует отметить, что все водогрейные котлы и водонагреватели имеют предохранительные клапаны температуры и давления. В соответствии с нормами и законом требуется предотвращать травмы при аномальных изменениях давления и температуры. Они автоматические и сбрасывают воду в приборе, но расширительный бак необходим для того, чтобы системы работали в пределах проектных параметров.

Закрытые системы водоснабжения

В открытой системе, где расширяющаяся вода может вернуться обратно в городское водоснабжение, часто не возникает никаких проблем. Однако во многих домах есть замкнутая система водоснабжения, оснащенная односторонним клапаном, например обратным клапаном, обратным клапаном или редукционным клапаном (PRV). В закрытой системе это дополнительное давление воды из-за теплового расширения, скорее всего, приведет к повреждению, потому что дополнительное давление воды не может вернуться в городское водоснабжение и, следовательно, ему некуда деваться.

Во многих случаях, даже если вы используете городское водоснабжение (независимо от того, есть ли обратный клапан или предохранительный клапан), повышенное давление от нагрева воды для бытового потребления может привести к тому, что предохранительный клапан рассеет воду. Для поступающей холодной воды могут потребоваться расширительные баки или буферные баки.

Большинство городов требуют, чтобы закрытые водопроводные системы жилых домов были оборудованы расширительными бачками. Если у вас есть какая-либо форма предотвращения обратного потока, установленная на главном водопроводе, по закону вам может потребоваться также установить расширительный бак водонагревателя. Проверьте местные строительные нормы и правила или позвоните в отдел строительства и безопасности, чтобы выяснить это.

Установка расширительного бака водонагревателя

Если у вас не установлен односторонний клапан на главном водопроводе и, следовательно, у вас нет замкнутой системы водоснабжения, вы все равно можете воспользоваться расширительным баком водонагревателя. Расширительные баки обычно устанавливаются над водонагревателем на линии холодной воды перед ее входом в водонагреватель; однако их действительно можно установить в любом месте на линии холодной воды перед входом в водонагреватель. Наличие расширительного бачка помогает предотвратить капающие краны и работающие туалеты, не позволяя избыточному давлению в системе достигать арматуры и преждевременно повреждать ее.

Цены на расширительный бак водонагревателя начинаются примерно с 40 долларов и достигают почти 200 долларов; Цена во многом зависит от объема бака. Для большинства жилых установок с водонагревателями на 40 или 50 галлонов подойдет простой бак на 2 галлона. Бак довольно легко установить с помощью обычного резьбового соединения 3/4 дюйма. Над водонагревателем необходимо установить тройник, если его еще нет.

Если вы нанимаете сантехника для установки водонагревателя, рекомендуется заодно узнать цену на установку расширительного бака. Это может быть не намного больше, чем вы уже платите, если это делается в то же время. Если вы устанавливаете водонагреватель самостоятельно, рассмотрите возможность установки расширительного бака, даже если он не требуется, поскольку преимущества намного перевешивают связанные с этим работы и затраты.

Расширительный бак водонагревателя | Water Worker

Why Needed

Expansion Tank Literature

Water Heater Expansion Tank

Boiler System Expansion Tanks

Radiant Heating

Expansion Tanks FAQ

Comparison Chart

Radiant Comparison Chart

Расширительные баки водонагревателя Water Worker предлагаются в размерах на 2 и 4,4 галлона и могут вмещать водонагреватели объемом до 80 галлонов. Резервуары безопасности Water Worker производятся в США в соответствии с высочайшими стандартами качества и имеют 5-летнюю гарантию.

Особенности и преимущества:

Простота установки
Прочный стальной бак с эмалированным покрытием предотвращает коррозию во влажных помещениях
Мембрана для тяжелых условий эксплуатации с увеличенным сроком службы
Полипропиленовый вкладыш обеспечивает защиту резервуара от коррозии
Сварной штуцер подачи воздуха с защитным пластиковым колпачком для защиты от коррозии и герметичного уплотнения
Седло из твердой бронзы подходит для трубок L&M

Все производители водяного отопления в США требуют установки
расширительного бака в закрытых трубопроводных системах.

Ccik для Сравнительная таблица

Расширительные баки водонагревателя
Модель	Описание	УПК	ВТ	л	Вт	Х	Кол-во
Г-5	2-галлонный бак	00815 7	8	8,5	8,5	13	1
Г-5Л	Бак на 2 галлона без клапана	00815 3	5	8,5	8,5	15	1
G12	Бак 4,4 галлона	00815 4	12	11,5	11,5	15	1
Г-12Л	Бак на 4,4 галлона без клапана	00815 0	9	11,5	11,5	15	1

Размер
Убедитесь, что размер резервуара соответствует вашей текущей системе отопления.
