Расширительный бак: расчёт, выбор, установка

Расширительный бак защищает систему отопления от поломки при увеличении объема теплоносителя. Статья поможет рассчитать, выбрать и правильно установить бак.

Владимир Равилов   ⏳ 08-28-2018   06-29-2021

Плоский расширительный бак для отопления, объемом 8 литровПлоский расширительный бак для отопления, объемом 8 литров

Содержание:

• • Мембранный расширительный бак (экспанзомат)
  • Расчёт расширительного бака для отопления
  • Где и как установить расширительный бак

Расширительный бак — неотъемлемая часть любой системы отопления потому, что теплоноситель при нагревании увеличивается в объеме, вода и отопительный антифриз в том числе. Расширительный бак принимает на себя увеличивающийся объем жидкости, предохраняя систему отопления от разрушения.

Расширительные баки бывают открытые и мембранные (закрытые). Открытый расширительный бак принято включать в схему классической системы отопления там, где теплоноситель циркулирует по трубам за счет естественной циркуляции.

В этом случае расширительный бак устанавливают в самой верхней точке дома, желательно на чердаке. В открытый расширительный бак наливают воду при заполнении системы отопления теплоносителем, в него же заводят воздушник.

Открытый расширительный бак для классической системы отопления

Закрытые, мембранные баки применяются в закрытых системах отопления, которые все время, за исключение ремонта, находятся под избыточным давлением около 1 кгс/см². В этом случае мембранный расширительный бак не только принимает на себя расширяющийся теплоноситель, но и поддерживают давление на постоянном уровне, даже если котел не работает и циркуляции теплоносителя в системе нет. Через мембранный бак не наполняют систему отопления, как в случае с открытым расширительным баком, который служит своеобразной воронкой.

В закрытых системах циркуляция теплоносителя осуществляется за счет циркуляционного насоса, который все чаще встраивается прямо в котел. Не обошла эта участь и расширительные баки — мембранные баки давно стали неотъемлемой частью настенных котлов.

Конечно, объем расширительных баков в котлах невелик, порядка 4-8 литров, но для простых систем отопления с малым объемом теплоносителя этого достаточно.

Вообще, перед покупкой мембранного расширительного бака или изготовлением емкости открытого расширительного бака надо сделать расчёт объема бака, чтобы он смог вместить весь объем расширяющейся жидкости.

Мембранный расширительный бак (экспанзомат)

По сути, мембранный бак представляет собой гидроаккумулятор с прочной мембраной, которая способна выдерживать горячую воду без повреждения.

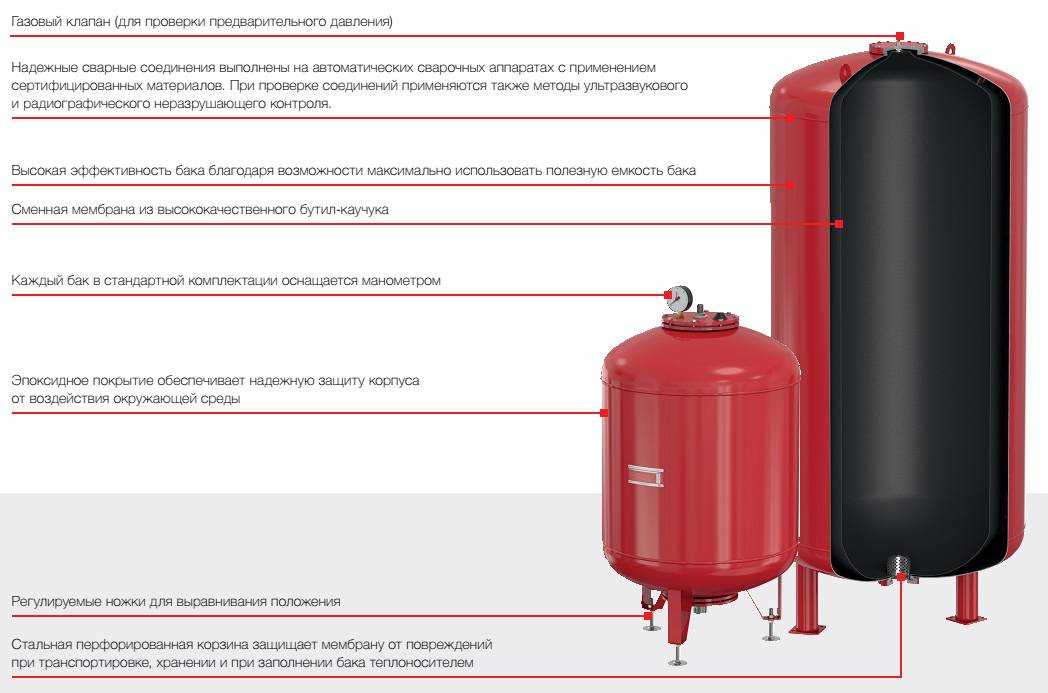

Расширительный бак, экспанзомат, в разрезе. Фото: Day & Nite Plumbing & HeatingРасширительные баки Джилекс различных моделей в разрезе. Иллюстрация: ИЭ 1.1/2017ЛМ

Мембрана делит бак на два отсека: воздушный и водяной. В воздушный отсек компрессором или автомобильным насосом накачивается воздух под давлением 1-1,5 кгс/см², точное давление указано на наклейке, наклеенной на бак или в паспорте экспанзомата. Воздух под давлением выполняет роль пружины, сжимаясь при увеличении объема жидкости в баке.

Срок службы расширительного бака зависит от правильности установки и качества оборудования, в среднем составляет 5-8 лет. Продлить срок службы экспанзомата можно установив бак на обратной линии, перед циркуляционным насосом.

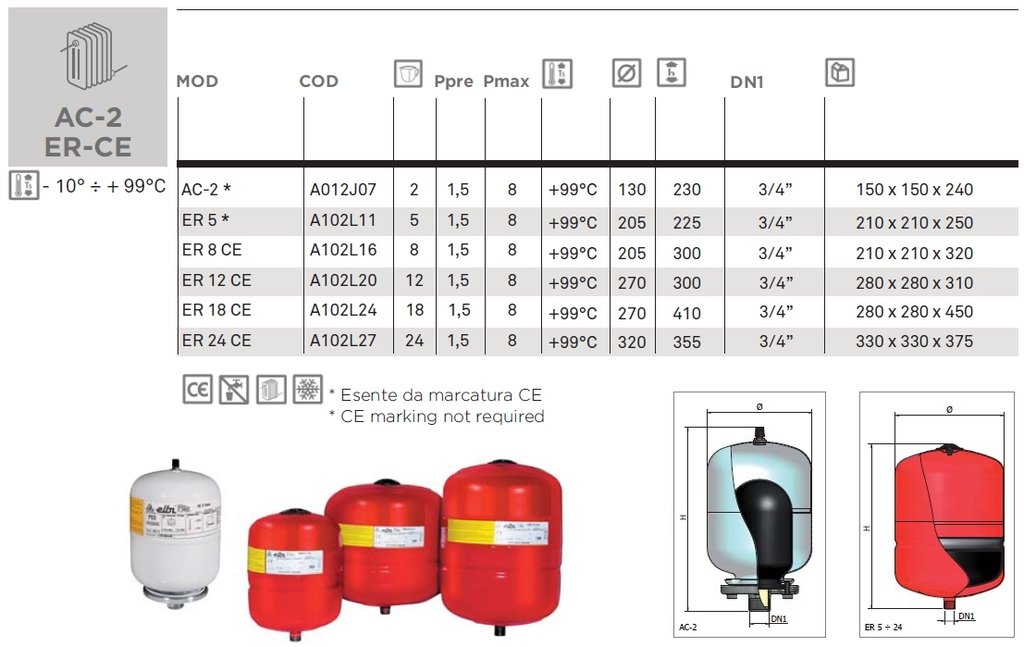

Выбор расширительного бака зависит от ассортимента отопительного оборудования в магазинах вашего региона, поэтому ориентируйтесь на отзывы касательно имеющихся в продаже моделей.

Расчёт расширительного бака для отопления

Выбирая расширительный бак надо знать его объем. Объем можно определить по формулам, а можно воспользоваться таблицей и подобрать бак для вашей системы отопления, если известна ёмкость системы отопления, объем теплоносителя во всех без исключения трубопроводах, радиаторах, котле и др.

Объем расширительного бака должен соответствовать расчетам, либо быть немного больше расчетной величины

В любом случае, рекомендуется покупать бак с запасом 10-15% по объему. Как говорится лишний объем не помешает, особенно если в качестве теплоносителя используется отопительный антифриз, а не вода.

Таблица. Расчет емкости расширительного бака для системы отопления, в зависимости от объема теплоносителя.

Объем теплоносителя в системе отопления, литров	Емкость расширительного бака, литров
15-20	1
25-30	2
35-45	3
50-55	4
60-65	5
70-80	6
85-90	7
95-100	8
105-110	9
120	10
Примечание: расчёт верен, если в качестве теплоносителя используется вода, начальное давление в системе отопления — 1 кгс/см2, максимальное давление — 3 кгс/см2. Точный расчет объема расширительного бака можно сделать на сайте ГК Климатик.

Где и как установить расширительный бак

Мембранные расширительные баки рекомендуется устанавливать на обратной линии системы отопления, недалеко от котла, перед циркуляционным насосом, водяным патрубком вверх (горизонтальные баки: влево или вправо).

Рекомендуемый производителем способ установки мембранного расширительного бака Джилекс: 1-воздухоотводчик; 2-предохранительный клапан; 3-манометр; 4-корпус группы безопасности; 5-расширительный бак; 6-отопительный котел; 7-радиаторы отопления; 8-циркуляционный насос. Иллюстрация: ИЭ 1.1/2017ЛММембранный расширительный бак установлен правильно. Фото: Википедия

Не рекомендуется устанавливать экспанзоматы водяным патрубком вниз — это будет способствовать скоплению воздуха в баке, который будет невозможно удалить из системы. Также не рекомендуется устанавливать бак на напорной линии системы отопления, чтобы продлить срок службы мембраны.

Открытые расширительные баки по традиции монтируются в самом высоком месте дома так, чтобы труба, идущая от бака, входила в обратную линию системы отопления недалеко от входа в котел. Также требуется обеспечить удобство наполнения системы водой и контроль уровня воды в баке без дополнительных ухищрений.

Теги: отопление , расширительный бак для отопления , экспанзомат , мембранный бак

Источники:

1. Расчет мембранных расширительных баков Reflex – www.climatik.su

• Группа безопасности для отопления

Расширительный бак для отопления закрытого типа установка

При планировании создания системы водяного отопления в собственном доме, перед владельцем встаёт выбор из нескольких вариантов. В перечне самых главных вопросов – тип системы (будет она открытого или закрытого типа), и какому принципу станет осуществляться передача теплоносителя по трубам (естественная циркуляция за счет действия гравитационных сил, или принудительная, требующая установки специального насоса).

Расширительный бак для отопления закрытого типа установка

Каждая из схем имеет свои достоинства и недостатки. Но все же в настоящее время все чаще предпочтение отдается закрытой системе с принудительной циркуляцией. Такая схема более компактна, легче и быстрее монтируется, имеет ряд других эксплуатационных преимуществ. Одна из основных отличительных особенностей – это полностью герметичный расширительный бак для отопления закрытого типа установка которого будет рассмотрена в настоящей публикации.

Но прежде чем приобретать расширительный бак и приступать к его монтажу, необходимо хотя бы немного ознакомиться с его устройством, принципом работы, а также с тем, какая именно модель станет оптимальной для конкретной системы отопления.

В чем преимущества закрытой системы отопления

Содержание статьи

• 1 В чем преимущества закрытой системы отопления
• 2 Как устроен и как действует расширительный бачок для отопления закрытого типа?
  • 2. 1 Видео: устройство расширительных бачков марки «Flexcon FLAMCO»
• 3 Как рассчитать требуемые параметры расширительного бачка?
  • 3.1 Расчет по формулам
  • 3.2 Калькулятор для расчета требуемого объема расширительного бачка
  • 3.3 Цены на расширительные баки Джилекс
• 4 Расширительный бак для отопления закрытого типа: установка своими руками
  • 4.1 Видео: врезка расширительного бачка в контур полипропиленовых труб

Несмотря на то что в последнее время появилось множество современных приборов и систем обогрева помещений, принцип передачи тепла через циркулирующую по трубам жидкость с высокой теплоемкостью – без сомнения, остается самым распространенным. В качестве переносчика тепловой энергии чаще всего применяется вода, хотя при некоторых обстоятельствах приходится применять и иные жидкости с низкой температурой замерзания (антифризы).

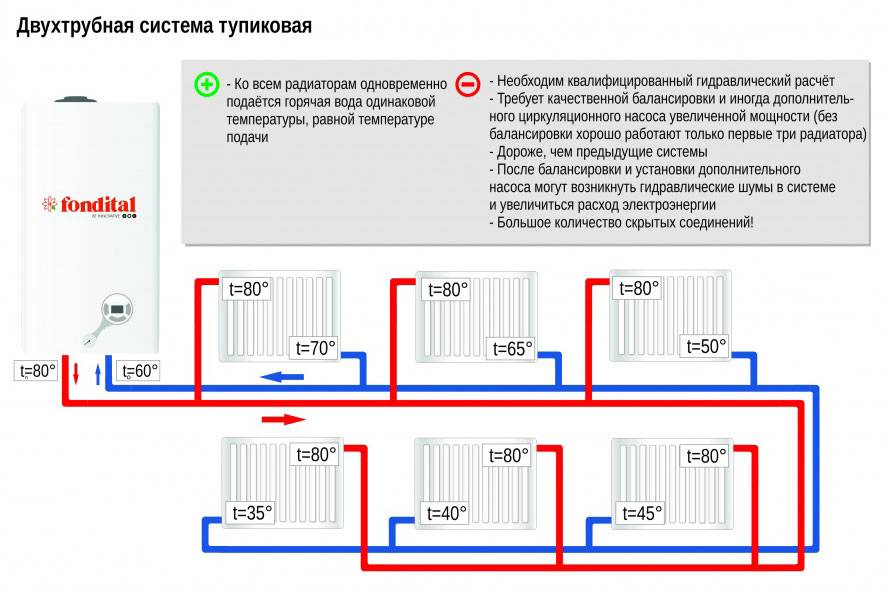

Водяное отопление является лидером по распространенности

Теплоноситель получает нагрев от котла (печи с водяным контуром) и передает тепло отопительным приборам (радиаторам, конвекторам, контурам «теплого пола»), установленным в помещениях в необходимом количестве.

Как определиться с типом и количеством радиаторов отопления?

Даже самый мощный котел не будет способен создать в помещениях комфортную атмосферу, если параметры точек теплообмена не соответствуют условиям конкретной комнаты. Как правильно рассчитать требуемое количество радиаторов отопления – в специальной публикации нашего портала.

Но любая жидкость имеет общие физические свойства. Во-первых, при нагреве она значительно увеличивается в объеме. А во-вторых, в отличие от газов — это несжимаемая субстанция, ее температурное расширение необходимо каким-либо образом компенсировать, предоставив для этого свободный объем. И при этом необходимо предусмотреть, чтобы по мере остывания и уменьшения в объёме, в контуры труб извне не попал воздух, который создаст «пробку», препятствующую нормальной циркуляции теплоносителя.

Именно такие функции и выполняет расширительный бачок.

Еще не столь в частном строительстве особой альтернативы и не существовало – в самой высокой точке системы устанавливался открытый расширительный бак, который вполне справлялся с поставленными задачами.

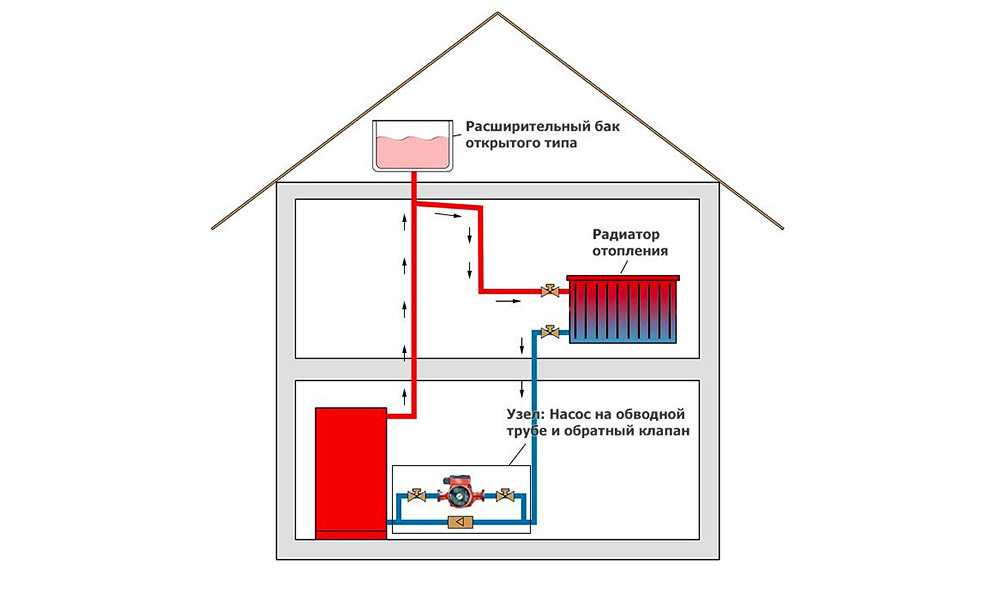

Принципиальная схема системы открытого типа

1 – котел отопления;

2 – стояк подачи;

3 – открытый расширительный бачок;

4 – радиатор отопления;

5 – опционально – циркуляционный насос. В данном случае показан насосный узел с обводной петлей и системой задвижек. При желании или при возникновении необходимости можно переключить принудительную циркуляцию на естественную, и наоборот.

Возможно, вас заинтересует информация о том, как правильно осуществляется установка радиаторов отопления

Цены на циркуляционные насосы

циркуляционные насосы



Закрытая же система – полностью изолирована от атмосферы. В ней поддерживается определенное давление, а температурное расширение жидкости компенсируется установкой герметичного бачка особой конструкции.

Отличия системы отопления закрытого типа

Бачок на схеме показан поз. 6, врезанным в трубу обратки (поз.7).

Казалось бы – чего «огород городить»? Обычный открытый расширительный бачок, если он в полной мере справляется со своими функциями, видится более простым и недорогим решением. Он, наверняка, стоит немного, а кроме того, при определенных навыках, его несложно изготовить и самостоятельно – сварить из стальных листов, использовать ненужную металлическую емкость, например, старый бидон и т.п. Мало того, можно встретить примеры применения старых пластиковых канистр.

Открытый расширительный бак

Есть ли смысл тратить деньги на приобретение герметичного расширительного бачка? Оказывается, есть, так как закрытая система отопления имеет немало преимуществ:

• Полная герметичность абсолютно исключает процесс испарения теплоносителя. Это открывает возможности применения, помимо воды, специальных антифризов. Мера – более, чем необходимая, если загородным домом в зимнее время пользуются не постоянно, а «наездами», время от времени.
• В открытой системе отопления расширительный бак, как уже упоминалось, должен быть смонтирован в самой высшей точке. Очень часто подобным местом становится неотапливаемый чердак. А это влечет дополнительные хлопоты по термоизоляции емкости, чтобы даже в самые сильные морозы теплоноситель в ней не замерз.

Расширительный бачок вполне можно разместить в неприметном углу

А в закрытой системе расширительный бачок может быть установлен практически на любом ее участке. Наиболее целесообразным местом монтажа является труба обратки непосредственно пред входом в котел – здесь детали бачка в меньшей степени будут подвергаться температурному воздействию от разогретого теплоносителя. Но это – отнюдь не догма, и смонтировать его можно с таким расчетом, чтобы он не создавал помех и не дисгармонировал своим видом с интерьером помещения, в том случае если, скажем, в системе используется настенный котел, установленный в коридоре или на кухне.

• В открытом расширительном бачке теплоноситель всегда находится в контакте с атмосферой. Это приводит к постоянному насыщению жидкости растворенным воздухом, что является причиной активизации коррозии в трубах контура и в радиаторах, к повышенному газообразованию в процессе нагрева. Особенно нетерпимы к этому алюминиевые радиаторы.
• Закрытая система отопления с принудительной циркуляцией – менее инертна – она гораздо быстрее прогревается при запуске, намного чувствительнее к регулировкам. Исключаются совершенно неоправданные потери в области расширительного бака открытого типа.
• Разница температур в трубе подачи и в обратке в токах соединения с котлом – меньше, чем в открытой системе. Это важно для сохранности и длительности эксплуатации отопительного оборудования.
• Закрытая схема с принудительных циркуляций для создания контуров потребует трубы меньшего диаметра – налицо выигрыш и в расходах на материалы, и в упрощении монтажных работ.
• За расширительным баком открытого типа необходим контроль – для недопущения перелива при заполнении, и для исключения падения уровня жидкости в нем в ходе эксплуатации ниже критической отметки. Конечно, это все можно решить установкой дополнительных устройств, например, поплавковых клапанов, патрубков перелива и т.п., но это лишние сложности. В закрытой системе отопления подобных проблем не возникает.
• И, наконец, такая система – наиболее универсальна, так как подходит к любым типам батарей, позволяет подключать контуры теплого пола, конвекторы, тепловые завесы. Кроме того, при желании можно организовать и горячее теплоснабжение, смонтировав в систему бойлер косвенного нагрева.

Из серьезных недостатков можно упомянуть только один. Это — обязательность «группы безопасности», включающей контрольно-измерительные приборы (манометр, термометр), предохранительный клапан и автоматический воздухоотводчик. Впрочем, это, скорее, не недостаток, а технологическая издержка, обеспечивающая безопасную эксплуатацию системы отопления.

Одним словом, преимущества закрытой системы явно перевешивают, и траты на специальный герметичный расширительный бак выглядят вполне оправданными.

Как устроен и как действует расширительный бачок для отопления закрытого типа?

Устройство расширительного бачка для системы закрытого типа не отличается большой сложностью:

Схема устройства и действия герметичного расширительного бачка

Обычно вся конструкция размещена в стальном штампованном корпусе (поз.1) цилиндрической формы (встречаются бачки в форме «таблетки»). Для изготовления используется качественный металл, имеющий антикоррозийное покрытие. Снаружи бачок покрыт эмалью. Для отопления применяются изделия с красным корпусом. (Существуют бачки синего цвета – но это водные аккумуляторы для системы водоснабжения. Они не рассчитаны на повышенные температуры, а ко всем их деталям предъявляются повышенные санитарно-гигиенические требования).

С одной из сторон бачка размещен резьбовой патрубок (поз. 2) для врезки в систему отопления. Иногда в комплект поставки входят фитинги для облегчения проведения монтажных работ.

С противоположной стороны имеется ниппельный клапан (поз. 3), служащий для предварительного создания необходимого давления в воздушной камере.

Внутри вся полость бачка разделена мембраной (поз. 6) на две камеры. Со стороны патрубка находится камера для теплоносителя (поз. 4), с противоположной – воздушная (поз. 5)

Мембрана изготовлена из эластичного материала с низким показателем диффузии. Ей придана специальная форма, которая обеспечивает «упорядоченную» деформацию при изменении давления в камерах.

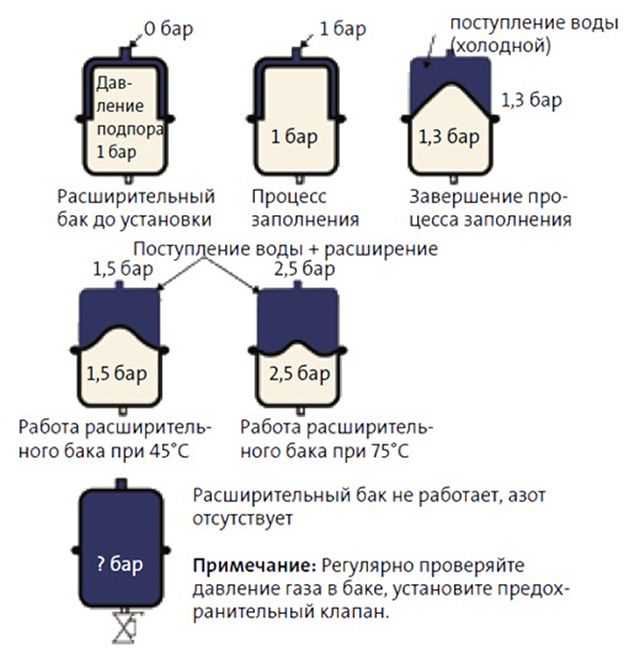

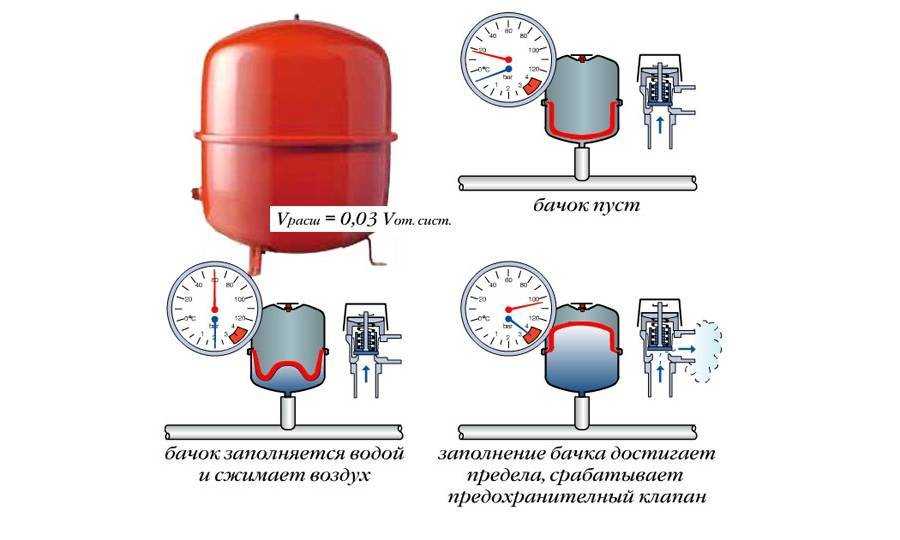

Принцип работы – несложен.

• В начальном положении, при подключении бачка к системе и заполнения ее теплоносителем, определенные объем жидкости через патрубок поступает в водную камеру. Давление в камерах выравнивается, и эта замкнутая система обретает статичное положение.
• При повышении температуры происходит расширение объёма теплоносителя в системе отопления, сопровождающееся и возрастанием давления. Избыток жидкости попадает в расширительный бачок (красная стрелка), и своим давлением изгибает мембрану (желтая стрелка). При этом объем камеры для теплоносителя увеличивается, а воздушной, соответственно уменьшается, и давление воздуха в ней возрастает.
• При снижении температуры и уменьшении общего объема теплоносителя избыточное давление в воздушной камере способствует перемещению мембраны назад (зеленая стрелка), и теплоноситель перемещается обратно в трубы системы отопления (синя стрелка).

Если давление в системе отопления достигает критического порога, то должен сработать клапан в «группе безопасности», который выпустит излишки жидкости. Некоторые модели расширительных бачков имеют собственный предохранительный клапан.

Расширительный бачок на специальном кронштейне

Разные модели баков могут иметь собственные особенности конструкции. Так, они бывают неразборными или с возможностью замены мембраны (для этого предусмотрен специальный фланец). В комплекте могут быть кронштейны или хомуты для крепления бачка на стене, или же предусмотрены подставки – ножки для размещения его на полу.

Кроме того, могут они различаться и конструкцией самой мембраны.

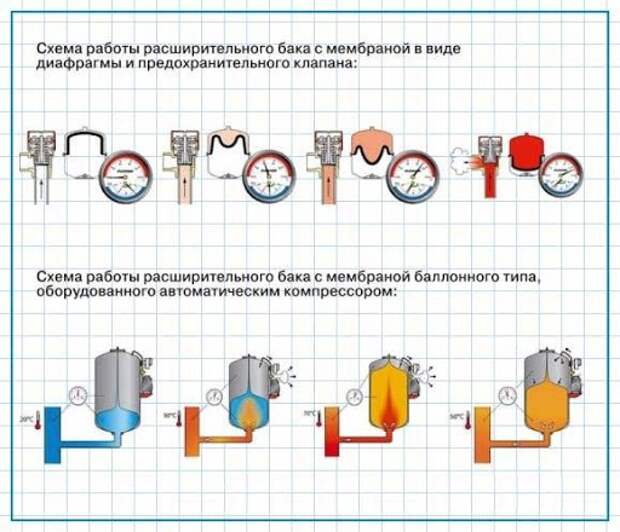

Отличия в конструкции расширительных бачков с мембранами диафрагменного (слева) и баллонного типа

Слева показан расширительный бачок с мембранной – диафрагмой (она уже была рассмотрена выше). Как правило, это неразборные модели. Нередко применяется мембрана баллонного типа (рисунок справа), изготовленная из эластичного материала. По сути, она сама по себе является водяной камерой. По мере нарастания давления такая мембрана растягивается, увеличиваясь в объеме. Именно такие бачки оснащены разборным фланцем, позволяющим самостоятельно проводить замену мембраны в случае ее выхода из строя. Но основной принцип работы от этого никак не меняется.

Видео: устройство расширительных бачков марки «Flexcon FLAMCO»

Цены на расширительные баки Flexcon FLAMCO

расширительные баки Flexcon





Как рассчитать требуемые параметры расширительного бачка?

При выборе расширительного бачка для конкретной системы отопления основополагающим моментом должен стать его рабочий объем.

Расчет по формулам

Можно встретить рекомендации устанавливать бак, объем которого составляет примерно 10% от общего объема теплоносителя, циркулирующего по контурам системы. Однако, можно провести и более точный расчет – для этого существует специальная формула:

Vб = Vс × k / D

Символами в формуле обозначены:

Vб – требуемый рабочий объем расширительного бачка;

Vс – общий объем теплоносителя в системе отопления;

k – коэффициент, учитывающий объемное расширение теплоносителя при нагреве;

D – коэффициент эффективности расширительного бака.

Откуда взять исходные величины? Разбираемся по порядку:

1. Общий объем системы (Vс) можно определить несколькими способами:

• Можно засечь по водомеру, какой общий объём поместится при заполнении системы водой.
• Самый точный способ, который применяется при расчетах системы отопления – это суммирование общего объёма труб всех контуров, вместимости теплообменника имеющегося котла (она указана в паспортных данных), и объем всех приборов теплообмена в помещениях – радиаторов, конвекторов и т.п.
• Вполне допустимую погрешность дает самый простой способ. Он основывается на том, что для обеспечения 1 кВт мощности отопления требуется 15 литров теплоносителя. Таким образом, паспортную мощность котла просто умножают на 15.

2. Значение коэффициента температурного расширения (k) – это табличная величина. Она нелинейно изменяется в зависимости от температуры нагрева жидкости и от процентного содержания в ней антифризных этиленгликолевых добавок. Значения приведены в таблице, размещённой ниже. Строку величины нагрева берут из расчета планируемой эксплуатационной температуры системы отопления. Для воды принимают значение процентного содержания этиленгликоля – 0. Для антифризов – исходя из конкретной концентрации.

Температура нагрева теплоносителя, °С	Содержание гликоля, % от общего объема
	0	10	20	30	40	50	70	90
0	0.00013	0.0032	0.0064	0.0096	0.0128	0.016	0.0224	0.0288
10	0.00027	0.0034	0. 0066	0.0098	0.013	0.0162	0.0226	0.029
20	0.00177	0.0048	0.008	0.0112	0.0144	0.0176	0.024	0.0304
30	0.00435	0.0074	0.0106	0.0138	0.017	0.0202	0.0266	0.033
40	0.0078	0.0109	0.0141	0.0173	0.0205	0.0237	0.0301	0.0365
50	0.0121	0.0151	0.0183	0.0215	0.0247	0.0279	0.0343	0.0407
60	0.0171	0.0201	0.0232	0.0263	0.0294	0.0325	0.0387	0.0449
70	0.0227	0.0258	0.0288	0. 0318	0.0348	0.0378	0.0438	0.0498
80	0.029	0.032	0.0349	0.0378	0.0407	0.0436	0.0494	0.0552
90	0.0359	0.0389	0.0417	0.0445	0.0473	0.0501	0.0557	0.0613
100	0.0434	0.0465	0.0491	0.0517	0.0543	0.0569	0.0621	0.0729

3. Значение коэффициента эффективности расширительного бачка (D) придется рассчитать по отдельной формуле:

D = (Qm – Qб) / (Qm + 1)

где:

Qm — максимально допустимое давление в системе отопления. Оно будет определяться порогом срабатывания предохранительного клапана в «группе безопасности», который обязательно указывается в паспорте изделия.

Qб — давление предварительной накачки воздушной камеры расширительного бака. Оно тоже может быть указано на упаковке и в документации изделия. Есть возможность его изменения – подкачки с помощью автомобильного насоса или, наоборот, стравливания через ниппель. Обычно рекомендуют устанавливать это давление в рамках 1.0 – 1.5 атмосфер.

Калькулятор для расчета требуемого объема расширительного бачка

Чтобы упростить читателю процедуру расчета, в статье размещен специальный калькулятор, в который внесены указанные зависимости. Введите запрашиваемые значения, и после нажатия кнопки «РАССЧИТАТЬ» получите требуемый объем расширительного бака.

Перейти к расчётам



Введите запрашиваемые значения, а затем нажмите кнопку “РАССЧИТАТЬ”

Укажите паспортную мощность отопительного котла, кВт

Выберите из таблицы и укажите значение коэффициента теплового расширения теплоносителя (с округлением до тысячных)

Укажите максимальное давление в системе отопления (порог срабатывания предохранительного клапана) Бар (атмосфер)

Укажите давление предварительной закачки воздушной камеры расширительного бака, Бар (атмосфер)

Получено значение является минимальным – по нему подбирается модель с наиболее близкими показателями. Округление при этом проводится только в большую сторону – дополнительный объем лишним не будет.

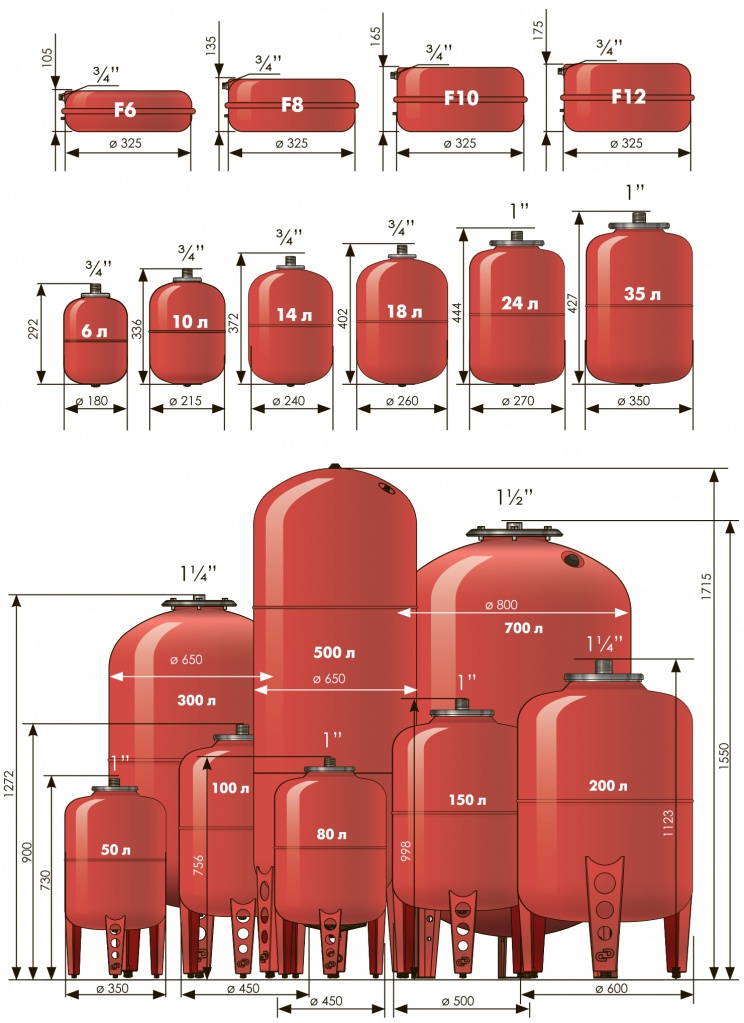

И, наконец, из представленного в продаже модельного ряда рассчитанного объема можно будет выбрать самый оптимальный вариант, исходя из предполагаемого места размещения расширительного бака – с креплением к стене или с размещением на полу.

Есть еще один нюанс. Некоторые отопительные котлы имеют собственный, встроенный расширительный бачок. Это вовсе не означает, что расчетов проводить не нужно – бывает, что объёма встроенного бака явно недостаточно. В этом случае придется приобрести и установить дополнительный, с рабочим объемом, равным разнице рассчитанных показателей для всей системы и параметров встроенной емкости.

Цены на расширительные баки Джилекс

Расширительный бак Джилекс

И еще одно замечание. Если система отопления работает по принципу принудительной циркуляции, то, даже при небольших объемах теплоносителя, следует устанавливать расширительный бачок емкостью не менее 15 литров.

Возможно, вас заинтересует информация о том, как выбрать электрический котел для отопления частного дома

Расширительный бак для отопления закрытого типа: установка своими руками

Для человека, обладающего навыками в сантехнических работах, самостоятельно установить расширительный бачок не составит особого труда. Принцип его врезки в систему показан на схеме:

Рекомендуемая схема врезки расширительного бачка в закрытую систему отопления

На трубе обратки (поз. 1), на участке, максимально близком к входу в отопительный котел (поз. 2), но обычно – перед циркуляционным насосом (поз. 3), делается разрез, в который запаковывается тройник (поз. 4). Способ монтажа может быть разным – все зависит от типа используемых труб – металл, полипропилен или метоллапластик.

На патрубок (поз. 6) самого расширительного бачка (поз. 5) запаковывается шаровой кран (поз. 7). Он необходим для того, чтобы обеспечивалась возможность отключения расширительного бачка в случае необходимости проведения ремонтных или профилактических работ. В этих же целях имеет смысл между краном и бачком разместить соединение с накидной гайкой – «американкой» (поз. 8). В рабочем положении кран должен быть постоянно открытым.

От крана идет соединительный участок трубы (поз. 9) к тройнику. Его длина и конфигурация (количество изгибов или поворотов) большого значения не имеют – но обычно делается по кратчайшему и наиболее удобному пути от места установки бачка до трубы обратки.

Теперь посмотрим, что необходимо сделать на самом бачке.

Иллюстрация	Краткое описание выполняемой операции
	Бачок достали из заводской упаковки, приготовили к работе необходимые инструменты и принадлежности.
	На резьбовой патрубок расширительного бачка в случае необходимости запаковывается переходник. Важно добиться исключительно надежной герметизации соединений. Лучше всего проводить запаковку на паклю с использованием пасты «Юнипак» или применяя специальную резьбоуплотнительную нить (шнур), пропитанную герметизирующим составом (как показано на рисунке). .
	Переходник затянут, и можно переходить к монтажу крана. Стоит сразу отметить, что в показанном примере допущена недоработка –  мастер не устанавливает разъемного соединения – «американки» между краном и бачком. То есть, в случае необходимости демонтажа бачка при закрытом кране, это будет сделать весьма сложно. Рекомендация всем установщикам – не забывать про этот момент.
	Наматывается нить для запаковки крана, …
	… кран ставится на место и плотно затягивается. Следует сразу предусмотреть, чтобы «барашек» оказался в удобном для пользования положении после размещения бачка на стене.
	От крана монтируется переход на трубу, требуемой конфигурации, в соответствии с составленной схемой общего монтажа расширительного бачка. По сути, в этой части работа закончена.
	Теперь можно проверить давление в воздушной камере расширительного бачка. С противоположной его стороны размещен ниппель – практически точно такой же, как на автомобильных колесах. Во многих моделях он прикрыт специальным пластиковым колпаком, который при необходимости доступа к клапану просто откручивается.
	Проверить давление можно автомобильным манометром. Если оно превышает показатели, которые применялись при расчете системы, то можно его стравить до необходимого уровня нажатием на шток клапана. При недостаточности придется подкачать – для этого вполне подойдет автомобильный насос.
	В рассматриваемом варианте уже бачок имеет приспособления для его размещения, даже в двух вариантах – ножки для установки на горизонтальной поверхности (синие стрелки) и монтажную панель для подвешивания на стену (желтая стрелка). Бачок монтируется в выбранном месте, а затем соединяется участком трубы с тройником, врезанным в обратку. На этом установку можно считать законченной.
	Другой вариант бачка, на корпусе которого нет конструктивных элементов для крепления в месте установки. Но они, как правило, входят отдельными деталями в комплект поставки.
	Обычно это кронштейн – монтажная площадка для крепления к стене, и длинный винтовой ленточный хомут.
	Лета хомута расправляется и продевается в щели монтажной площадки.
	Все это проделывается с таким расчетом, чтобы выступающий бортик бачка попал в специальный паз монтажной площадки (показано стрелками), а хомут оказался выше бортика.
	После установки бачка в монтажную площадку концы хомута соединяются, затягивается вначале вручную …
	.. а затем – до упора, с помощью отвертки или ключа.
	В таком виде бачок будет готов к подвешиванию на стене.
	Монтаж сантехнической арматуры к патрубку бачка производится в том же порядке, о котором уже говорилось выше.
	Ниппель бывает расположенным открыто, только с пылезащитным пластиковым колпачком. Проверка давления и подкачка, в случае необходимости – ничуть не отличается от рассмотренного ранее варианта.
	Кстати, обычно бачки идут с завода с предустановленным давлением в воздушной камере, и можно сразу выбрать необходимый параметр. Он указывается на упаковке и в техдокументации изделия.  Дальнейшая установка бачка производится в уже известном порядке – монтаж на стену в выбранном месте и соединение трубой с тройником.

После окончательного монтажа обязательно открывают кран и проводят заполнение системы теплоносителем. Если не выявлено никаких подтеканий в соединительных узлах, установку расширительного бачка можно считать законченной.

Видео: врезка расширительного бачка в контур полипропиленовых труб

В завершение статьи необходимо еще раз подчеркнуть – закрытая система отопления с герметичным расширительным бачком в обязательном порядке должна иметь надежную «группу безопасности». Если она расположена в не совсем удобном для регулярного визуального контроля месте, имеет смысл установить дополнительный манометр в непосредственной близости от расширительного бака – так намного проще будет следить за состоянием всей системы. Расширительный бак для отопления вы можете узнать по ссылке.

Возможно, вас заинтересует информация о том, что собой представляет радиатор биметаллический

Определение заправки расширительного бака со стороны воздуха

Получить технические советы

Подпишитесь на бесплатные технические советы.

Определение заряда со стороны воздуха в расширительном баке

Поделитесь этим техническим советом:

Майкл Хоуш из Housh Home Energy в Огайо написал этот совет, чтобы помочь техническим специалистам определить заряд со стороны воздуха в гидроаккумуляторе. Спасибо, Майкл!

---

Определение расхода воздуха расширительного бака в водяной системе отопления является относительно простой задачей. Правильно подобранный и заправленный бак предназначен для поддержания давления в системе примерно на 5,0 фунтов на квадратный дюйм ниже, чем сброс давления, когда система находится при максимальной рабочей температуре.

Надлежащая заправка со стороны воздуха равна статическому давлению жидкости на входе в резервуар плюс дополнительный допуск 5,0 фунтов на квадратный дюйм для давления в верхней части системы. Перед добавлением воды в систему необходимо проверить и отрегулировать воздушную сторону бака. Если бак уже установлен и в системе есть давление, перед проверкой давления в баке необходимо сбросить давление в баке до 0 фунтов на квадратный дюйм.

Формула для расчета давления на стороне воздуха относительно проста и напрямую связана с самой высокой точкой системы от входа в расширительный бак.

Па = H * (Dc / 144) + 5

Где:

Па = давление воздуха в расширительном баке (psi)

H = высота от входа в бак до высшей точки системы (футы)

Dc = плотность воды в самом холодном состоянии / при обычном наполнении (фунт/фут ³ )



На приведенном выше графике показана зависимость между плотностью воды и температурой в диапазоне от 50°F до 250°. Ф.

Многие уравнения «эмпирического правила» для гидравлических систем основаны на плотности воды при 60 °F равной 62,37, поэтому мы могли бы упростить приведенное выше уравнение до уравнения, основанного на практическом опыте, сначала решив плотность (Dc ). ( Примечание: формулы, которые мы используем для расчета GPM гидравлической системы, также используют базовую линию 60°F. Мы опубликовали статью о расчетах GPM гидравлической системы, которую вы можете прочитать ЗДЕСЬ. как эмпирическое правило, чтобы решить для давления на стороне воздуха.

Па = H * 0,433 + 5

Ниже приведен график, показывающий это эмпирическое уравнение и требуемое давление со стороны воздуха в зависимости от высоты трубопровода системы.

— Майкл Х.

Соответствующие технические советы

Факты и мифы о пусковых конденсаторах и пусковых токах — часть № 1

вам рассказали о компрессорах, пусковых конденсаторах и пусковом токе. По этой причине я хочу, чтобы вы сначала провели несколько мысленных экспериментов и, возможно, даже остановились и попробовали […]

Подробнее

5 вещей, которые следует учитывать при обслуживании коммерческого пакета Unit

Если вы работаете в основном с оборудованием для жилых помещений и работаете с оборудованием весом менее 5 тонн, то системы, к которым вы привыкли, во многом схожи с 5–20-тонными крышными установками, распространенными на рынке легких коммерческих автомобилей. Есть МНОЖЕСТВО дополнительных вещей, которые следует учитывать при работе с более крупным оборудованием, и вот лишь некоторые из них. Промойте фильтры приточного воздуха […]

Подробнее

Факты и мифы о пусковом конденсаторе и пусковом токе — Часть № 2

Мысленный эксперимент № 3 — Пусковая обмотка не имеет пускового тока только с рабочим конденсатором Название «пусковая обмотка» является устаревшим термином для однофазной жилой промышленности. Это пришло из тех дней, когда двигатели CSIR (пуск с конденсатором, асинхронный ход) все еще широко использовались. В двигателе CSIR пусковое реле отключает пусковую обмотку […]

Читать далее

Дополнительные технические советы

Как определить размеры расширительных баков для систем горячего водоснабжения

Использование таблиц размеров в каталоге производителя расширительного бака — это самый простой, хотя и не лучший способ определения размера расширительных баков. В таблицах размеров, предоставленных производителями, указан номер модели и размер бака в зависимости от объема водонагревателя и давления подачи в систему. Однако эти таблицы основаны на трех важных допущениях, о которых должны знать дизайнеры.

First , для большинства производителей таблицы основаны на максимально допустимом линейном давлении 150 psi. Это максимально допустимое рабочее давление большинства водонагревателей и расширительных баков. Это также настройка предохранительного клапана водонагревателя. Другими словами, термический расширительный бак, если он выбран по таблицам, может компенсировать тепловое расширение до давления в системе 150 фунтов на квадратный дюйм, что является точкой сброса для предохранительного клапана водонагревателя. Помните, что цель терморасширительного бака состоит в том, чтобы не допустить сброса давления предохранительным клапаном. Лучшей альтернативой является определение размера расширительного бака для максимального допустимого давления 135 фунтов на квадратный дюйм, что на 10 % ниже уставки предохранительного клапана.

Второй , таблицы производителя основаны на предварительном давлении в баке 40 фунтов на квадратный дюйм. Предзаряд — это давление воздуха на воздушной стороне баллона бака. Эта настройка, кстати, не основана на инженерном принципе, а является ограничением Министерства транспорта для перевозки цистерн. Чтобы уменьшить размер теплового расширительного бака, давление воздуха предварительной заправки должно быть установлено равным давлению в линии системы, а не давлению предварительной заправки бака 40 фунтов на квадратный дюйм, которое установлено на заводе. (Примечание: если размеры расширительных баков определяются инженером на основе давления воздуха перед нагнетанием, равного давлению в трубопроводе, в чертежах и спецификациях сантехники должно быть указано, что подрядчик должен заправлять расширительный бак давлением воздуха, равным давлению в трубопроводе.) таблица основана на предварительном давлении бака 40 фунтов на квадратный дюйм, они не точно определяют размер расширительного бака, когда давление предварительной зарядки равно давлению в линии.

В-третьих, , таблицы размеров большинства производителей основаны на повышении температуры хранящейся воды на 40 F. Задумайтесь об этом на мгновение. Водонагреватель обычно рассчитан на перепад температур в 100 F. Например, часто мы предполагаем, что холодная вода поступает в водонагреватель при температуре 40 градусов по Фаренгейту, а нагревается и хранится при температуре 140 градусов по Фаренгейту. Если мы проектируем водонагреватель для повышения температуры воды на 100 F, консервативный подход заключается в том, чтобы размер теплового расширительного бака соответствовал степени расширения воды, возникающей в результате того же увеличения температуры на 100 F. Это, конечно, наихудший сценарий (полное опорожнение бака и заполнение 40-градусной холодной водой). Проектирование расширительного бака, основанное только на повышении температуры на 40 F, менее чем консервативно.

Чтобы спроектировать терморасширительный бак для максимально допустимого давления менее 150 фунтов на квадратный дюйм, давления воздуха на входе, отличного от 40 фунтов на квадратный дюйм, и перепада температур более 40 F, мы не можем обращаться к таблицам производителя. Кроме того, в больших системах размеры накопительных баков часто превышают значения, указанные в таблицах. Так что же нам делать? Мы должны рассчитать правильный размер расширительного бака, используя инженерные уравнения . Вот упрощенный метод определения размеров расширительных бачков. Более подробный метод представлен в Справочнике по проектированию ASPE, том 4.

Для выбора расширительного бака необходимо определить общую емкость бака и приемочный объем. Общая вместимость бака – это объем бака. Приемный объем – это количество воды, которое бак может принять при давлении воздуха на воздушной стороне диафрагмы. Сначала определите объем расширения воды в вашей системе. Это объем воды, который должен будет вместить расширительный бак, который также называют «приемным объемом». Объем расширенной воды зависит от удельного объема воды при входной и нагретой температурах и объема хранимой воды.

(1) V = V x (Vs/Vs – 1)

где,

V = Приемочный объем (галлоны)

Vs = Удельный объем воды при температуре нагрева, (фут3/фунт)

Vs = Удельный объем воды при температуре на входе, (фут3/фунт)

V = Объем накопительного бака водонагревателя (галлоны)

Удельный объем насыщенной воды при различных температурах можно найти в таблицах термодинамических свойств или удобная таблица в Книге данных ASPE, том 2, таблица 6-5 Тепловые свойства воды. Вот хороший номер для запоминания. Вода, нагретая с 40-F до 140-F, расширится на 1,7%. Например, предположим, что у нас есть водонагреватель на 120 галлонов, и вода нагревается от 40 до 140 F.

V = 120 (0,01629/0,01602 – 1) = 120 (0,017) = 2,0 галлона

Это количество воды, которое должен принять расширительный бак для предотвращения скачков давления в системе. Я знаю, что это упрощенный подход. Я проигнорировал расширение бака отопителя и трубопровода горячей воды. По моему опыту, влияние этих факторов невелико и мало влияет на окончательный выбор танка. Имейте в виду, что когда мы завершаем расчеты, мы выбираем расширительные баки, которые имеют довольно большие размеры. Вот почему включение факторов, которые не оказывают значительного влияния на общую величину необходимого теплового расширения, можно безопасно исключить из расчетов. Уравнения, представленные в Справочнике по проектированию ASPE, включают расширение материала трубы, если вы хотите быть более точным. Кстати, я тоже не заморачиваюсь с поправкой на высоту. Обычно нам не нужна такая точность. Кроме того, поскольку в расчетах мы предполагаем разницу температур воды в 100 градусов, у нас есть некоторый встроенный консерватизм.

Последним шагом является определение общей емкости бака. Уравнение для общей емкости резервуара выводится из закона Бойля. Когда давление предварительной зарядки сравняется с давлением в трубопроводе, используйте приведенное ниже уравнение (2).

(2) V = V / (1- P/P)

где,

P = статическое давление в водопроводе, (фунтов на кв. дюйм абс.) Приемный объем, (галлоны)

V = Общий объем расширительного бака, (галлоны)

( Обратите внимание, что давление является абсолютным давлением (psi). Добавьте 14,7 к манометрическому давлению, чтобы преобразовать его в абсолютное давление. Также обратите внимание, что это уравнение предполагает, что давление предварительной наддувки воздуха равно давлению в трубопроводе. Это уравнение не следует использовать. если предварительное давление не равно давлению в трубопроводе. )

Если расширительный бак имеет допустимое рабочее давление 150 psi, я использую 149,7 psi (135 + 14,7 = 149,7) для P, что на 10 % ниже уставки предохранительный клапан. Используя наш пример выше, давайте предположим, что фактическое линейное давление и давление предварительной зарядки составляют 80 фунтов на квадратный дюйм.

V = 2,0 / (1 – 94,7/149,7) = 5,44 галлона

Учитывая расчетную общую емкость бака 5,44 галлона и допустимую вместимость 2 галлона, сверьтесь с данными производителя и выберите бак, соответствующий вашему конкретному применению.

Если давление предварительной заправки не равно давлению в трубопроводе, уравнение (2) использовать нельзя. Соответствующим уравнением для давления предварительной зарядки, которое не равно давлению в трубопроводе, является уравнение 3 ниже.

(3) В = В / [(П/П) – (П/П)]

где,

P = давление на входе, (фунт/кв. дюйм абс.)

P = статическое давление в водопроводе, (фунт/кв.
