Расчет и подбор теплообменника – онлайн калькулятор

• Онлайн подбор профессионалами
• Онлайн калькулятор
• Подбор по каталогу

Подбор теплообменника профессионалами

Греющая сторона

м3/чт/чГкал/чккал/чкВтМВт

Нагреваемая сторона

м3/чт/ч

Подбор теплообменного аппарата квалифицированными инженерами имеет очень сильное преимущество – опыт специалиста, который невозможно заменить ничем.

Например, после всех вычислений на выходе получаем несколько вариантов типомоделей теплообменников разных производителей, тогда можно ориентироваться на цену и подобрать более выгодный вариант, но не только.

Теплообменные аппараты, решающие одну и туже задачу, будут отличаться габаритами, весом, что в конечном счете влияет на стоимость доставки рекуператора до объекта, а в случае с размерами, агрегат вообще может не поместиться в месте монтажа, если не учесть данный момент во время подбора.

Чтобы получить решение “под ключ”, которое избавит вас от подобных проблем – заполните простую форму и укажите контакты для связи.

Инженеры “ПроТепло” произведут все необходимые расчеты, подберут подходящие типомодели теплообменников, количество и материалы пластин и уплотнений для них, предложат вам несколько альтернативных вариантов на выбор.

Это быстро, точно и бесплатно!

Преимущества подбора теплообменника инженерами “ПроТепло”

Расчет онлайн калькулятором

Греющая сторона

Среда: Вода

м3/чт/чкПабармвс Гкал/чккал/чкВтМВт

Давление расч., кгс/см2

Введите мощность или один из расходов

Температура должна быть от 1 до 200, при этом t1 должна быть больше t4, а t2 должна быть больше t3

t1 должна быть больше t2, а t4 должна быть больше t3

Разность температур t1 и t4 не должна быть равна разности температур t2 и t3

Допустимые потери должны быть в пределах: мвс: от 0 до 10, бар: от 0 до 1, кПа: от 0 до 100

Максимальная температура должна быть от 1 до 200

Максимальная температура должна быть больше или равна t1

Мощность должна быть больше 0

Расход должен быть больше 0

Нагреваемая сторона

Среда: Вода

м3/чт/чкПабармвс

Специалисты компании “ПроТепло” разработали свой онлайн калькулятор расчета параметров теплообменного аппарата на основе уравнения теплового баланса, формул теплодинамики, таблиц характеристик сред. Достаточно ввести известные данные и расчет сформируется в формате pdf.

Если вы не знаете, что означают параметры в формах, прочтите справку здесь: Справочная информация.

Если необходимо получить решение “под ключ”, то оптимальный вариант – воспользоваться Помощью профессионалов.

Преимущества

• Быстро
• Онлайн
• Без регистрации

Недостатки

• Невозможно подобрать типомодель теплообменника, количество и материалы комплектующих для него (пластины и уплотнения), соответственно нельзя получить сроки поставки и цены.

  Это обусловлено тем, что у каждого производителя своя продуктовая линейка и многие детали, являясь коммерческой тайной, не разглашаются

Подбор по каталогу

Самый быстрый способ подбора – это использование фильтров в разделе каталога: Пластинчатые теплообменники.

Этот способ позволяет быстро сузить количество вариантов типомоделей пластинчатых теплообменных аппаратов, если известны некоторые из параметров.

Параметры, по которым можно произвести фильтрацию

• Цена
• Производитель (Ридан, Alfa Laval, Астера, Sondex и другие)
• Тип конструкции (Разборные или Паяные)

• Диаметр условного прохода
• Материал и толщина пластин
• Материал прокладок

Подходит проектировщикам для предварительной оценки, например, когда в проекте известны диаметры условного прохода присоединений трубопровода к системе или для подсчета сметы, когда выделен определенный бюджет на приобретение теплообменника и за его рамки выходить нельзя.

Если нужно точно рассчитать и подобрать модель теплообменного аппарата со всеми характеристиками, в том числе ценой, то лучше воспользоваться другим способом.

Преимущества

• Скорость подбора
• Не нужно регистрироваться или отправлять контактные данные

Недостатки

• Способ очень неточный. Цена пластинчатого теплообменника, его конечные габариты и другие характеристики очень сильно зависят от типа решаемой задачи
• Без технологических параметров (тип среды, допустимое давление и других) невозможно точно определить количество пластин, тип их рифления и материалы, которые понадобятся в конечном итоге, поэтому цена будет очень примерной

Справочная информация

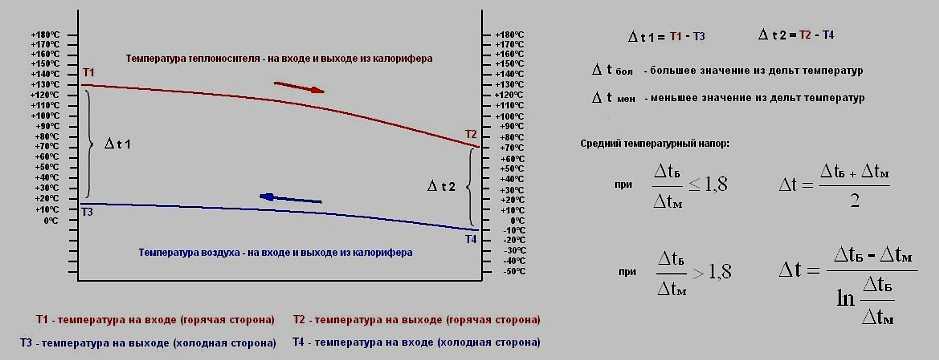

Что такое t1, t2, t3, t4

t1, t2, t3, t4 – это температуры на входе и выходе греющей и нагреваемой сторон пластинчатого теплообменника.

К примеру, теплоноситель (t1) с подающего трубопровода поступает с температурой 95 °C в аппарат, а в сеть возвращается с температурой 70 °C (t2).

Потребитель заходит при 5 °C (t3) и нагревается до 60 °C (t4).

Обратите внимание на то, что чем больше разница между входом и выходом теплоносителя, тем устройство выйдет меньшим по габаритам.

Соответственно, этот показатель будет влиять и на стоимость теплообменника, поскольку будет затрачено меньшее количество материала.

Что такое Tmax и Давление расчетное

Tmax – максимальная рабочая температура. Определяются условиями системы, в которой будет встроен теплообменный аппарат. От нее зависит выбор материала уплотнений.

Расчетное давление влияет на выбор толщины пластин и прижимных плит.

Расход сред в рабочих контурах

Равен пропускной способности разборного пластинчатого теплообменника. Измеряется в л/с, л/ч, м3/ч, кг/ч.

Определяется техническими условиями, предоставляемыми сетевыми компаниями (если объект связан с коммунальным хозяйством) или условиями работы оборудования, которое будет напрямую взаимодействовать с аппаратом (например, котел, парогенератор, компрессор и другие).

Этот показатель не требуется для расчетов при наличии нагрузки (мощности).

Тепловая мощность теплообменника

Дает понимание какую тепловую энергию будет передавать теплообменник.

Величина измеряется в кВт, Гкал/ч. Высчитывается путем умножения следующих параметров: расход, удельная теплоемкость, температурная дельта по одной из сторон.

На что влияют допустимые потери напора

Допустимые потери по напору на каждую из сторон влияют на габаритные размеры теплообменника (чем больше показатель, тем меньше получится оборудование, как и цена за него благодаря пластинам, которые будут максимизировать турбулизацию потоков).

Почему в онлайн калькуляторе используются только среды “Вода-Вода”

Каждое вещество уникально и по-разному взаимодействует с рабочими материалами теплообменника. Все это влияет на конечный расчет и, как следствие, подбор конкретной типомодели теплообменного аппарата.

Если в качестве одной из рабочих сред используется не Вода, то расчеты очень затрудняются, так как появляется много дополнительных факторов (вязкость, плотность, теплопроводность).

Для расчета и подбора при таких специфичных условиях лучше сразу обратиться к профессионалам – инженерам “ПроТепло”.

Какие еще параметры учитываются при расчете теплообменника

При расчете теплообменника также важно учитывать загрязненность сред, размер и характер механических включений — дабы обеспечить оптимальный подбор пластин по ширине каналов, чтобы агрегат не засорялся и соответственно не выходил из строя.

В ходе процесса теплообмена неизбежно на рабочих поверхностях образуются различного рода отложения: кальцевидные, железистые, органические и прочие, которые влекут за собой снижение передаваемой энергии.

Чтобы этого избежать — закладывайте запас площади на загрязнение. Иначе придется проводить сервисное обслуживание (чистку) несколько чаще, чем раз в год, что приведет к дополнительным издержкам.

Сохраните страницу, чтобы не потерять:

Сyclone – Программа подбора теплообменников

Главная

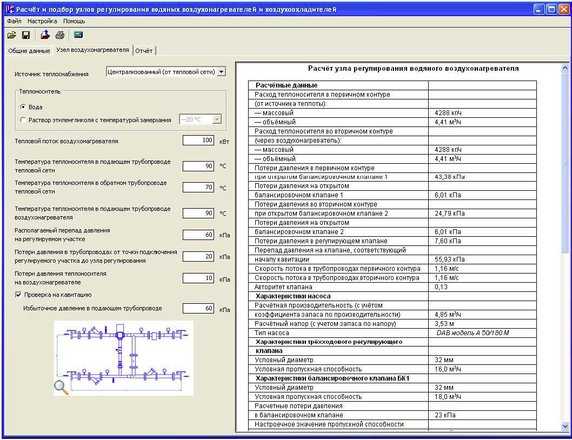

Программа расчета теплообменника

Данная программа дает возможность самостоятельно подобрать по заданным вводным значениям необходимый медно-алюминиевый теплообменник Cyclone, а также получить полную техническую документацию на него. Далее на основе этих данных, специалисты компании «Циклон» сформирует для вас персональное технико-коммерческое предложение с актуальным ценами (с учетом вашей персональной скидки) и условиями покупки.

Расчет розничной стоимости (без персональной скидки) необходимого теплообменника вы можете осуществить самостоятельно на нашем сайте, воспользовавшись нашим КАЛЬКУЛЯТОРОМ.

Как работать в программе расчета теплообменников Cyclone вы можете ознакомиться ниже, либо скачать инструкцию в формате . pdf кликнув на иконку ниже.

---

Введение.

Данная программа дает возможность самостоятельно подобрать по заданным вводным значениям необходимый медно-алюминиевый теплообменник Cyclone, а также получить полную техническую документацию на него. Далее на основе этих данных, специалисты компании «Циклон» сформирует для вас персональное технико-коммерческое предложение с актуальным ценами (с учетом вашей персональной скидки) и условиями покупки.

Регистрация пользователя.

Для работы в программе подбора медно-алюминиевых теплообменников Cyclone необходимо зарегистрироваться в качестве Пользователя. Для регистрации необходимо на нашем сайте (www.teploobmenik.ru) в разделе «Программа расчета теплообменника».

Переходим по ссылке «Зарегистрироваться» и вводим всю запрашиваемую информацию. Регистрация нового пользователя происходит не мгновенно, а только после проверки нашим модератором. Заявка на регистрацию нового пользователя как правило обрабатывается в течении одного рабочего дня.

После проверки на указанную вами электронную почту направляется письмо с подтверждением. Процесс регистрации окончен.

Работа в программе: Заполнение данных.

Внимание! Значения «серых» полей программы являются расчетными, и не могут быть заданы вами.

0. Раздел «Базовая информация»

Выбираем тип теплообменника:

• водяной нагреватель
• водяной охладитель
• испаритель
• конденсатор

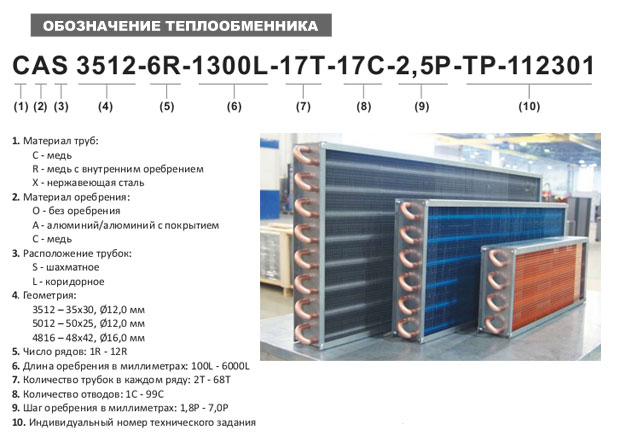

1. Раздел «Теплообменник»

Под эскизным видом теплообменника расположен блок геометрических размеров.

Чаще всего по заданию известны габаритные размеры теплообменника, отталкиваясь от которых можно определить живое сечение теплообменника (размеры А и В).

• L1 – габаритная ширина
• H – габаритная высота
• S – габаритная толщина

Обязательными для проведения расчётов являются размеры А и В. Эти размеры образуют пространство, по которому перемещается воздух, рассчитываются вами вручную (методика расчета см. ниже)

• А – ширина оребрения теплообменника
• В – высота оребрения

Внимание: размеры А и B не могут превышать L1 и H соответственно

Заполнение остальных значений размеров ТО не обязательно, они не влияют на результаты расчета и будут заполнены самостоятельно техническим отделом компании «Циклон» на стадии размещения оборудования в производство.

1.1 поле «Длина, мм»

1.1.1. Размер А (ширина живого сечения) для нагревателей, охладителей и конденсаторов рассчитывается по формуле:

А = L1 – 40 -A1

Диаметр резьбы коллектора	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″	2 1/2″	3″	3 1/2″	4″
Защитная пластина А1, мм	90	95	100	110	115	130	145	155	170	185

Пример: при L1 = 1200 мм и коллекторе 1 1/4″ размер A =1200-40-110=1050 мм

1. 1.2. Размер А (ширина живого сечения) для испарителей рассчитывается по формуле:

A = L1 – 60 – А1

• 60 (мм) – величина бортиков со стороны калачей и коллекторов, всегда равен данному значению
• А1 –в зависимости от типа распределителя (см. блок 1.10.1)

1.2. поле «Высота, мм»

Размер B (высота живого сечения) выбирается вами самостоятельно, из условия, что B < H и кратно 25 мм.

Минимально возможная разница между H и B равна 10 мм.

1.3. поле «Геометрия» – выбираем S22-10

1.4. поле «Тип трубок» – выбираем CU-35

1.5. поле «Материал-толщина ламелей» – выбираем AL-15

1.6. поле «Шаг оребрения» – вариант 2.0 мм либо 2.5 мм (по стандарту желательно принимать 2,5 мм)

1. 7. поле «Конфигурация коллектора» – выбирается вручную, на результат расчета не влияет.

1.8. поле «Материал коллектора» – выбирается вручную, на результат расчета не влияет.

1.9. поле «Диаметр коллектора» – выбирается вручную, если он задан, или автоматически при выборе «авто»

1.10. поле «Количество рядов и контуров» – определяется автоматически при заданном температурном режиме или мощности. Однако поле может быть задано самостоятельно. Если количество контуров задается вручную, следует обратить внимание на то, что задаваться может:

• «количество контуров» и «температура воздуха на выходе» (при этом количество рядов будет рассчитано автоматически). (см. рисунок – вариант  (1) )

• «количество контуров» и «количество рядов» (при этом температура воздуха на выходе будет рассчитана автоматически). (см. рисунок – вариант  (2) )

ВАЖНО!

• (!) Нельзя одновременное фиксировать количество рядов, количество контуров и температуру воздуха на выходе – результат будет получен некорректный.

• (!) Количество контуров не может быть больше, рассчитанных по формуле в связи с геометрией наших ТО, но может быть выбрано любым наименьшим значением.

• (!) Количество контуров должно быть выбрано таким образом, чтобы скорость теплоносителя была получена в допустимых диапазонах (0.5 м/с – 2.0 м/с).

Чем больше количество контуров, тем меньше скорость теплоносителя и соответственно меньшие потери теплоносителя.

Зависимость рядности и максимального количества контуров теплообменника:

Количество рядов	1	2,3,4	8,9,10,12	5,6,7
Количество контуров	B/(25*2)	В/25	B*2/25	B*1. 5/25

где B –  высота живого сечения теплообменника.

1.10.1 Для испарителей число контуров определяется исходя из формулы:

B / 25

где B –  высота живого сечения теплообменника

Учитывая, что максимально в 1 фреоновой секции (1 распределительный паук) 24 контура.

Пример: для B = 1200 мм количество контуров будет 1200 / 25 = 48 шт., и соответственно получается 2 распределителя на 24 контура

Определение А1 в зависимости от типа распределителя (рассчитаны на определённое фиксированное число контуров-12,16,18 и 24):

Тип распределителя	24	18	16	12
А1	160	130	120	110

Пример:  При высоте живого сечения В = 500 мм, максимальное число контуров будет равно: 500/25=20, т. е. тип распределителя 24-й. При L1 = 1200 размер А = 1200-60-160 = 980 мм.

При высоте живого сечения B = 250 мм, максимальное число контуров будет равно: 250/25=10, т.е.  тип распределителя 12-й. При L1=500 размер А = 500-60-110 = 330 мм.

1.11. поле «Тип воздуха» – выбираем значение Вход (0 °С, влажность 0%, 1 atm)

2. Раздел «Воздух»

2.1. Заполняем одно из полей:

поле «Расход, м ³/ч»

поле «Скорость воздуха, м/с» (оптимальной для расчёта является скорость в 3 м/с)

2.2. поле «Температура на входе» – обязательно к заполнению.

2.3. поле «Влажность на входе» –  обязательно к заполнению

2.4. поле «Температура на выходе» –  может быть рассчитана автоматически при заданной рядности или мощности ТО.

2.5. поле «Тип подключения» –

3. Раздел «Среда»

3.1 поле «Тип жидкости»: по умолчанию – вода

3. 2 поля «Темп. на входе» / «Темп. на выходе»: Стандартным температурным графиком является 90/70

3.3. поля «Расход, м ³/ч» и «Потеря давления, Макс/Расч. кПа»  – рассчитываются автоматически, в зависимости от указанных вами ранее параметров.

ВНИМАНИЕ! Если значение «Расход, м 3/ч» (теплоносителя) будет вами зафиксировано, значение «Темп. на выходе» будет автоматически скорректировано. Оптимальными допустимыми потерями давления по среде являются 15-20 кПа. Для охладителей возможно его увеличение до 100 кПа.

4. Раздел «Режим работы» не заполняется!



Работа в программе: Результат работы программы подбора

Результатом работы программы подбора является полная техническая информация о теплообменнике с указанием теплотехнических, гидравлических, аэродинамических характеристик, а также его геометрические параметры.

Когда все необходимые поля программы заполнены, нажимаем кнопку «Рассчитать» (в случае необходимости корректируем параметры). Для получения тех.листа нажимаем «Тех. паспорт» и сохраняем в формате .pdf .



Пример расчета теплообменника.

Рассмотрим пример расчёта водяного нагревателя.

Исходные данные:

• габаритная ширина ( L1 ) 1500 мм и

• габаритная высота ( H ) 1220 мм.

• параметры воздуха от -28 °С и 90% до 20 °С.

Выбранный самостоятельно диаметр коллектора 1 1/2 ”

Размер защитной пластины А1 в этом случае 115 мм.

Т.к. расход воздуха не задан, ориентируемся на скорость в живом сечении 3 м/с

Число контуров принимаем равное максимальному для 3-х рядов, т.е. 1200 / 25 = 48

Заполняем данные (см. рисунок)

Нажав кнопку «Рассчитать» получаем полный расчёт:

Сохраняем технический паспорт в формате . pdf

---

Внимание! Данная программа подбора предназначена для получения только технических характеристик теплообменника. Для формирования полного конечного тех. листа обращайтесь к вашему менеджеру и в технический отдел нашей компании!

В случае, если у вас возникли трудности с самостоятельным подбором медно-алюминиевого теплообменника, либо возникли технические вопросы – направьте запрос на [email protected] наши специалисты проконсультируют вас.

Помимо самого теплообменника специалисты «Циклон» по требованию предоставят вам узлы обвязки и комплект автоматики для правильной работы ТО, а также предложат, в случае необходимости услуги по монтажу и запуску.

Подбор пластинчатых теплообменников РИДАН · Danfoss

Преимущества расчетной программы

Простота и удобство

Интуитивно понятный и удобный интерфейс расчетной программы с системой поиска нужного оборудования по заведенным объектам.

Экономия времени

Существенное сокращение времени получения теплотехнического расчета и коммерческого предложения. Ускорение сроков запуска в производство.

Круглосуточный доступ

Возможность самостоятельно выполнять расчеты, создавать счета и размещать заказы в режиме онлайн. 24 часа в сутки 7 дней в неделю.

Гибкость

Глубокая индивидуальная подстройка получаемых вариантов в расчетном модуле.

Объекты

Удобная структура для поиска и сохранения расчета с привязкой к реальному объекту.

Заявки на подбор

Возможность создавать заявки на подбор теплообменного оборудования для обработки в расчетном центре «Ридан».

Гарантируем точность расчетов
теплообменного оборудования

Точность расчетов, выполненных в нашей программе, апробирована на испытательных стендах в лабораториях в России и Дании. Кроме того, ее подтверждает опыт эксплуатации более чем 150 тысяч теплообменных аппаратов «Ридан», установленных по всей России и за её пределами.

Подробнее

Как начать пользоваться

Пройдите регистрацию на портале

В «Личном кабинете» в разделе «Профиль» не забудьте подтвердить свой номер телефона.

Получите доступ к базовой версии программы

В блоке «Доступы» в разделе «Специальные доступы» нажмите «Получить доступ к конфигуратору ПТО».

Запустите программу онлайн

Вы сможете производить расчет, используя стандартный, наиболее востребованный набор инструментов.

Видеоинструкция для пользователей программы

Хотите больше?

Направьте заявку на получение полного доступа непосредственно в «Личном кабинете».

Кроме того, возможна индивидуальная подстройка аккаунта под особые требования, например, подбор оборудования только по складским позициям, исключение определенных типоразмеров из вариантов подбора и др. Обратитесь с данным запросом к представителю «Данфосс».

Полный доступ:

• Расширенный набор доступных сред
• Полный перечень материалов прокладок и пластин
• Широкий список доступных толщин пластин
• Возможность подбора на высокие давления и температуры
• Расчет смешанных компоновок
• Полный список типоразмеров, доступных для расчета

Модели теплообменников
РИДАН для REVIT

BIM-модели теплообменного оборудования для Autodesk Revit. Разработаны в соответствии
с BIM-стандартом 2.0

Подробнее

Запрос на расчет

Вы также можете прислать нам на расчет заполненный опросный лист и прикрепить всю имеющуюся документацию. Скачайте печатную форму опросного листа, заполните и направьте его в отдел технической поддержки.

Отправить запрос

Скачать опросные листы

Теплообменник «жидкость—жидкость» для ГВС, СО, СВ

Теплообменник «пар—жидкость» для ГВС, СО, СВ

Теплообменники для двухступенчатой
последовательной схемы ГВС

Теплообменники для двухступенчатой
смешанной схемы ГВС

Теплообменник для промышленного применения

Расчет теплообменника: примеры расчета, онлайн-калькулятор

Расчет теплообменника вы можете заказать в Ставрополе. Для уточнения цен и условий по услуге, оставляйте заявку или звоните нашим менеджерам. С радостью ответим на все вопросы.

Расчет пластинчатого теплообменника

Осуществляется бесплатно и в короткие сроки, потому как мы ценим Ваше время и стараемся максимально ускорить и упростить взаимодействие.

Не знаете параметры теплообменника? Просто оставьте заявку на звонок, и получите консультацию у наших специалистов, которые помогут разобраться в интересующих вопросах!

Если параметры Вам известны – заполняйте формы ниже в онлайн калькуляторе расчета теплообменника!

• Расчет теплообменника
• или
• быстрая консультация

Выберите типовую схему: Ввести вручнуюдля гвсдля отоплениядля вентиляции

Температура греющей среды: Температура греющей среды:

Температура нагреваемой среды: Температура нагреваемой среды:

Расход нагреваемой среды:

м3/част/час

Мощность (тепловая нагрузка):

Гкалл/чмВт

Выберите типовую схему: Ввести вручнуюдля гвсдля отоплениядля вентиляции

Температура греющей среды (вход):Температура греющей среды (выход):Температура нагреваемой среды (вход):Температура нагреваемой среды (выход):

Расход нагреваемой среды: м3/част/час

Мощность (тепловая нагрузка): Гкалл/чмВт

Нажимая кнопку, Вы принимаете Положение и даёте Согласие на обработку персональных данных.

Нажимая кнопку, Вы принимаете Положение и даёте Согласие на обработку персональных данных.

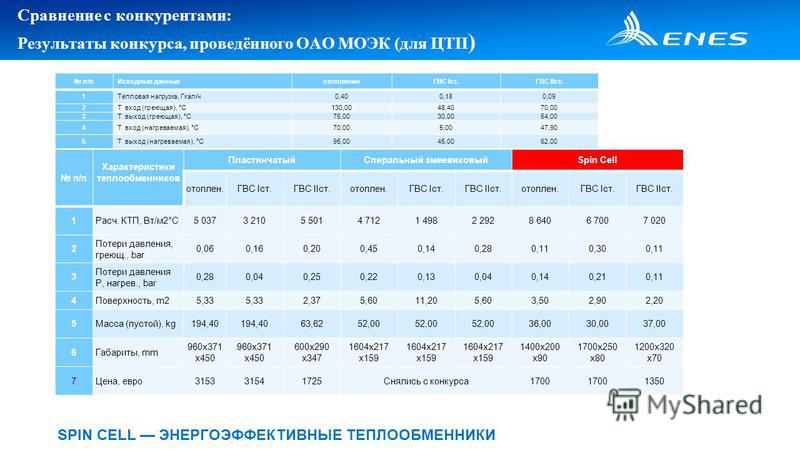

Что нужно знать для правильного расчета теплообменного оборудования?

При выборе и монтаже теплообменного оборудования следует учитывать индивидуальные особенности и условия конкретного объекта. По этой причине перед покупкой теплообменника важно провести расчет теплообменника и узнать основные характеристики системы, в которую он будет вмонтирован. Опираясь на полученные данные, можно подобрать самое подходящее устройство.

Чтобы купить подходящий теплообменник, технические характеристики которого подойдут под конкретную систему, нужно знать:

1. В каком месте будет стоять прибор, и где он будет использоваться. Это может быть вентиляционная система, горячее водоснабжение, отопление или технологические процессы.

2. Мощность теплообменника и его тепловую нагрузку. Если нет информации по тепловой нагрузке, нужно знать расход воды в теплообменнике

3. Производя конструктивный расчет теплообменника пластинчатого вода-вода, масло-вода и пар-вода, следует учесть тип среды, в которой будет функционировать прибор. Также теплообменное оборудование используют в пищевой промышленности и в сложных технологических процессах.

4. Немаловажное значение при выборе теплообменного устройства имеет температура рабочей среды.

Благодаря этой информации можно узнать, как рассчитать теплообменник с максимальным кпд и определиться с материалом изготовления пластин и уплотнительных элементов. Также эти данные помогут подобрать компоновку, габариты рамы, число пластин и их толщину.

Как рассчитать мощность теплообменника?

Расчет мощности пластинчатого теплообменника начинается с того, что нужно знать знать объём подогреваемой среды и разницу температур между жидкостями. Мощность теплообменника высчитывается по формуле:
P = 1,16 х ∆Т / (t x V), где
Р – необходимая мощность теплообменника;
1,16 – специально подобранная константа;
∆Т – разница температур;
t – время;
V – объем.

Тепловой расчет теплообменника

Для расчета важен расход теплоносителя по тепловой нагрузке через теплообменный аппарат, мощность теплообменника, средняя разность температур сред и коэффициент теплопередачи теплообменника. Подсчет этих характеристик совершается посредством уравнения теплового баланса:

Q = Q1 = Q2
Q – объём теплоты передаваемое или принимаемое теплоносителем(Вт). Из этого выходит:
Q1 = G1c1·(t1н – t1к) и Q2 = G2c2·(t2к – t2н)
где
G1,2 – расход воды в теплообменнике [кг/ч];
с1,2 – теплоемкости горячего и холодного теплоносителей [Дж/кг·град];
t1,2 н – начальная температура горячего и холодного теплоносителей [°C];
t1,2 к – конечная температура горячего и холодного теплоносителей [°C];

Где взять данные для расчета?

• в ТУ предприятия, которое занимается теплоснабжением;
• в техзадании, которое составляется инженером и главным технологом;
• в проекте теплообменной системы или в пункте, где находится устройство;
• в договоре с компанией, которая отвечает за теплоснабжение.

Как рассчитать теплообменник пластинчатый?

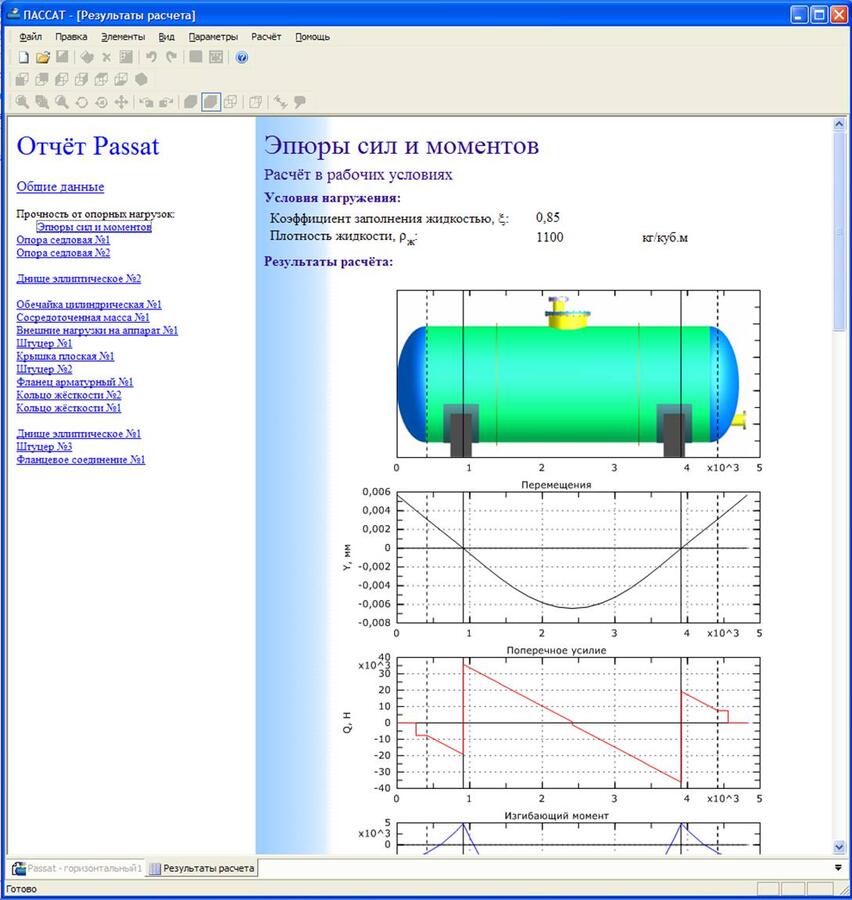

Гидравлический расчет пластинчатого теплообменника – это сложный и длительный процесс, в котором легко допустить ошибку. Поэтому расчет теплообменника должен проводить исключительно специалист с опытом. В большинстве случаев этим занимается официальный дилер или специалист от завода-производителя теплообменного оборудования. Для того, чтобы свести к минимуму возможные ошибки в расчетах, профессионалы используют специальные программы и формулы.

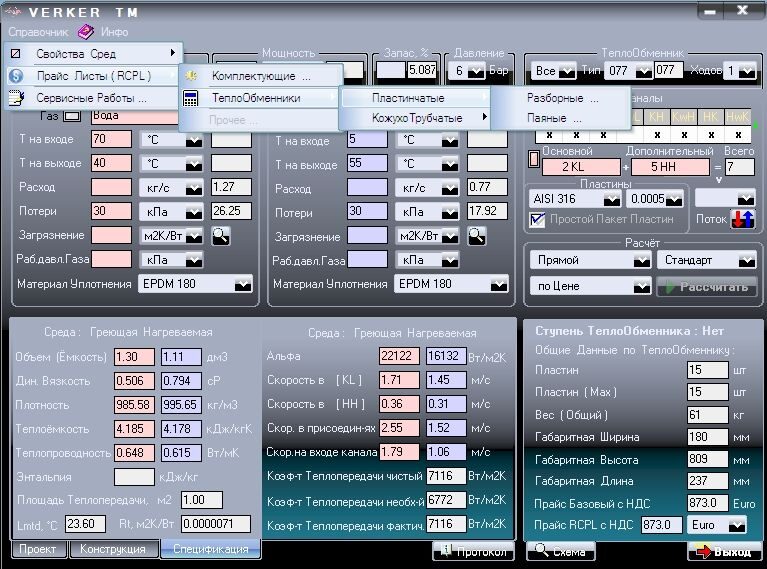

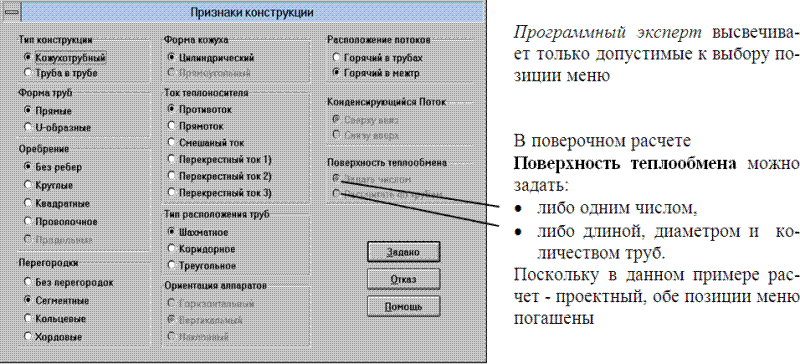

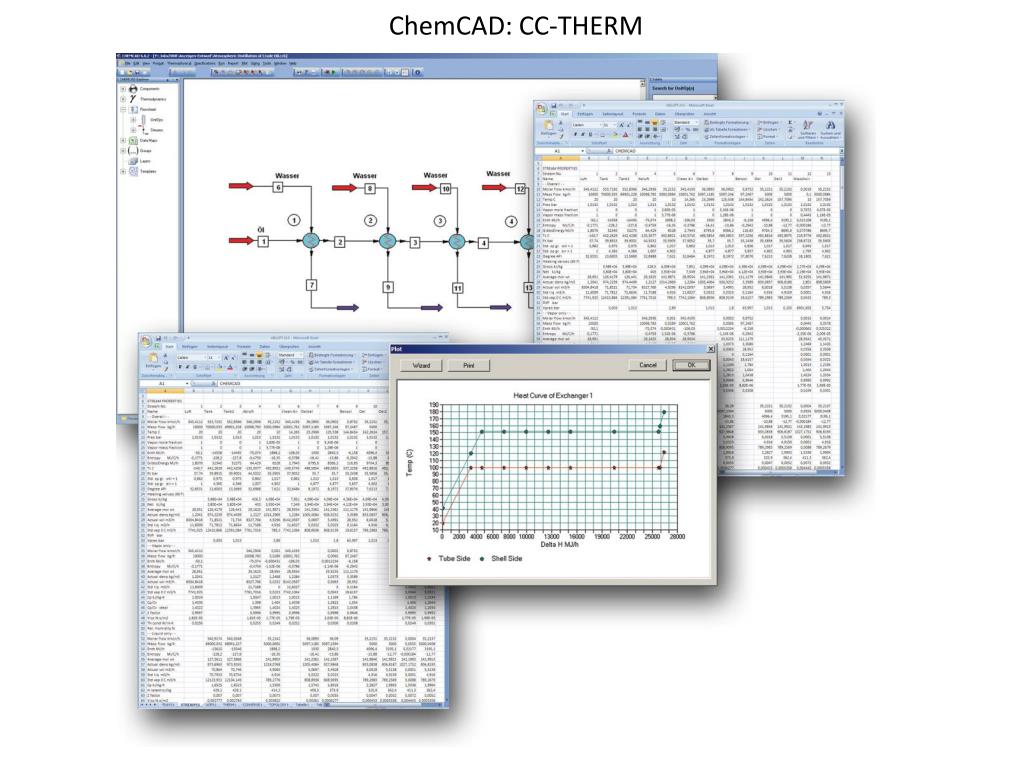

В таких программах имеются специальные таблицы, куда вводятся исходные данные, после чего в автоматическом режиме выдается несколько правильных вариантов расчета.

Официальные дилеры производят расчеты намного быстрее, чем специалисты завода-изготовителя. Кроме теплообменного оборудования выдается лист расчета устройства. По нему можно будет легко определить, соответствуют ли параметры выбранного прибора техническим условиям конкретной системы, в которой монтируется теплообменник. Важно понимать, что самостоятельно провести расчет теплообменника практически невозможно, так как необходимые для этого данные скрыты, и получить их может не каждый человек.

Закажите расчёт сейчасОсуществляем подбор за 1 час

ОСТАВИТЬ ЗАЯВКУ

Остались вопросы?

Вы всегда можете получить консультацию по расчету пластинчатого, паяного, кожухотрубного теплообменника, а также специального теплообменного оборудования у наших инженеров совершенно бесплатно.

Мы поможем определится какой именно вариант больше подходит для Вашего объекта, учитывая технические характеристики и пожелания.
Обращайтесь по номеру 8 (804) 333-71-04 (звонок бесплатный), или же напишите на электронную почту [email protected]
С наиболее полной информацией о теплообменном оборудовании Вы всегда можете ознакомиться на нашем сайте

Площадь теплообменника Калькулятор | Вычислить Площадь теплообменника

✖Теплообмен – это количество тепла, передаваемого между двумя объектами. ⓘ Теплообменник [Q]		Attojoule / SecondАттоваттТормозная мощность (bhp)БТЕ (IT) / часБТЕ (IT) / минБТЕ (IT) / секБТЕ (й) / часБТЕ (й) / минБТЕ (й) / секКалорийность (ИТ) / часКалорийность (ИТ) / минутуКалорийность (ИТ) / секКалорийность (й) / часКалорийность (й) / минутуКалорийность (й) / секCentijoule / сексантиваттCHU в часДекаджоуль / секДекаваттдециджоуль / секДециваттЭрг / часЭрг / секЭксаджоуль / секэкса-ваттFemtojoule / секФемтоваттФут фунт-сила / часФут фунт-сила / минутуФут фунт-сила / секГДж / секГигаваттгектоджоуль / секГектоваттЛошадиные силыЛс (550 фут * фунт-сила / с)Лс (котел)Лс (электрический)Лошадиная сила (метрическая)Лс (вода)Джоуль / часДжоуль / минутуДжоуль / секКилокалорий (IT) / часКилокалорий (IT) / минутуКилокалорий (IT) / секКилокалорий (й) / часКилокалорий (й) / минутуКилокалорий (й) / секКилоджоулей / часКилоджоулей / минутуКилоджоулей / секкиловольт-амперкиловаттМБХМБТЕ (ИТ) в часМДж / секМегаваттМикроджоуль / секМикроваттMillijoule / секМилливаттMMBHMMBtu (IT) в часNanojoule / секНановаттНьютон-метр / секПетаджоуль / секпетаваттPferdestarkePicojoule / секПиковаттПланка питанияФунт-Foot / часФунт-Foot / минутуФунт-фут / секТераджоуль / секТераваттТон (холодильная техника)вольт-амперВольт Ампер РеактивныйВаттЙоктоваттYottawattZeptowattЗеттаватт	+10% -10%
✖Общий коэффициент теплопередачи – это общий конвективный теплоперенос между текучей средой (текучей средой) и поверхностью (стенкой), через которую она протекает. ⓘ Общий коэффициент теплопередачи [U]		БТЕ (IT) в час на фут² на °FБТЕ (ИТ) в секунду на фут² на °FБТЕ (терм.) в час на фут² на °FБТЕ (терм.) в секунду на фут² на °FCHU в час на фут² на °CДжоуль в секунду на метр² на KКилокалория (IT) в час на фут² на °CКилокалория (IT) в час на метр² на °CВатт на метр² на °CВатт на метр² на K	+10% -10%
✖Средняя логарифмическая разница температур – это логарифм среднего значения температуры.ⓘ Средняя логарифмическая разница температур [ΔTm]			+10% -10%
✖Поправочный коэффициент — это то, что умножается на результат уравнения, чтобы исправить известную величину систематической ошибки.ⓘ Поправочный коэффициент [f]			+10% -10%

✖Площадь – это объем двумерного пространства, занимаемого объектом.ⓘ Площадь теплообменника [A]

акрАкко (служба США)НаходятсяарпанамбарКарроКруговая дюймаКруговая MilCuerdaарамДунамРаздел электрон КрестаГаусадьбаМиля (римская)²Миля (Устав) ²MuпингплощадьPyongклочок землиСабинРазделКвадратный АнгстремПлощадь СантиметрПлощадь цепи Площадь декаметровойквадратный дециметрКвадратный футКвадратный фут (служба США)Площадь гектометровыеКвадратный дюймквадратный километрКвадратный метрПлощадь микрометраПлощадь MilКвадратная миляКвадратная миля (служба США)Площадь МиллиметрПлощадь NanometreМера площадиПлощадь полюсаПлощадь РодКвадратный Rod (служба США)Квадратный дворрастяжениегородокВарас Castellanas CuadВарас Conuqueras Cuad

⎘ копия

👎

Формула

сбросить

👍

Площадь теплообменника Решение

ШАГ 0: Сводка предварительного расчета

ШАГ 1. Преобразование входов в базовый блок

Теплообменник: 50 Ватт –> 50 Ватт Конверсия не требуется
Общий коэффициент теплопередачи: 50 Ватт на метр² на K –> 50 Ватт на метр² на K Конверсия не требуется
Средняя логарифмическая разница температур: 30 –> Конверсия не требуется
Поправочный коэффициент: 0.5 –> Конверсия не требуется

ШАГ 2: Оцените формулу

ШАГ 3: Преобразуйте результат в единицу вывода

0.0666666666666667 Квадратный метр –> Конверсия не требуется

< 10+ Теплообменник Калькуляторы

Средняя логарифмическая разница температур для однопроходного противотока

Средняя логарифмическая разница температур = ((Температура на входе горячей жидкости-Температура на выходе холодной жидкости)-(Температура на входе холодной жидкости-Температура на выходе горячей жидкости))/ln((Температура на входе горячей жидкости-Температура на выходе холодной жидкости)/(Температура на входе холодной жидкости-Температура на выходе горячей жидкости)) Идти

Массовый расход горячей жидкости

Массовый расход горячей жидкости = (Эффективность теплообменника*Меньшее значение/Удельная теплоемкость горячей жидкости)*(1/((Температура на входе горячей жидкости-Температура на выходе холодной жидкости)/(Температура на входе горячей жидкости-Температура на входе холодной жидкости))) Идти

Температура на входе холодной жидкости

Температура на входе холодной жидкости = Температура на входе горячей жидкости-(Теплообменник/(Эффективность теплообменника*Меньшее значение)) Идти

Температура на входе горячей жидкости

Температура на входе горячей жидкости = (Теплообменник/(Эффективность теплообменника*Меньшее значение))+Температура на входе холодной жидкости Идти

Метод NTU с теплообменником

Теплообменник = Эффективность теплообменника*Меньшее значение*(Температура на входе горячей жидкости-Температура на входе холодной жидкости) Идти

Общий коэффициент теплопередачи с учетом LMTD

Общий коэффициент теплопередачи = Теплообменник/(Поправочный коэффициент*Площадь*Средняя логарифмическая разница температур) Идти

Средняя логарифмическая разница температур

Средняя логарифмическая разница температур = Теплообменник/(Поправочный коэффициент*Общий коэффициент теплопередачи*Площадь) Идти

Поправочный коэффициент в теплообменнике

Поправочный коэффициент = Теплообменник/(Общий коэффициент теплопередачи*Площадь*Средняя логарифмическая разница температур) Идти

Площадь теплообменника

Площадь = Теплообменник/(Общий коэффициент теплопередачи*Средняя логарифмическая разница температур*Поправочный коэффициент) Идти

Теплообменник

Теплообменник = Поправочный коэффициент*Общий коэффициент теплопередачи*Площадь*Средняя логарифмическая разница температур Идти

Площадь теплообменника формула

Площадь = Теплообменник/(Общий коэффициент теплопередачи*Средняя логарифмическая разница температур*Поправочный коэффициент)
A = Q/(U*ΔTm*f)

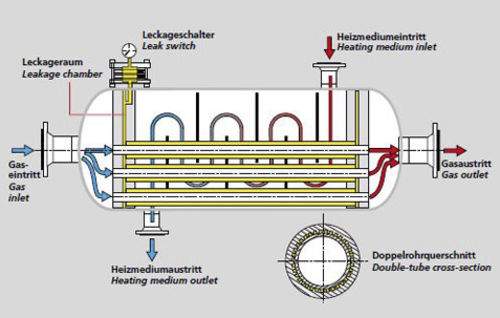

Что такое теплообменник?

Теплообменник – это система, используемая для передачи тепла между двумя или более жидкостями. Теплообменники используются как для охлаждения, так и для нагрева. Жидкости могут быть разделены сплошной стенкой для предотвращения смешивания или могут находиться в прямом контакте. Они широко используются в системах отопления, охлаждения, кондиционирования воздуха, электростанциях, химических заводах, нефтехимических заводах, нефтеперерабатывающих заводах, переработке природного газа и очистке сточных вод. Классическим примером теплообменника является двигатель внутреннего сгорания, в котором циркулирующая жидкость, известная как охлаждающая жидкость двигателя, проходит через змеевики радиатора, а воздух проходит мимо змеевиков, что охлаждает охлаждающую жидкость и нагревает поступающий воздух. Другим примером является теплоотвод, который представляет собой пассивный теплообменник, который передает тепло, генерируемое электронным или механическим устройством, в текучую среду, часто воздух или жидкий хладагент.

Share

Copied!

Расчет теплообменника: методика, пример + ВИДЕО

В этой статье мы рассмотрим теорию расчета теплообменника пластинчатого типа:

• Базовые понятия
• Методы составления теплового баланса
• Механизмы теплопередачи
• Конвекционный механизм передачи тепла
• Коэффициент теплоотдачи
• Расчет средней разности температур
• Пример расчета оборудования
• Видео “Как рассчитать теплообменник?”
• Онлайн калькулятор

Базовые понятия теплообмена для расчета

Расчет теплообменников производится при использовании базовой информации о теплообменных законах.

В этой статье рассмотрим некоторые понятия, применяемые при таких расчетах.

• Удельная теплоемкость является количеством теплоэнергии, требуемой для того чтобы нагреть 1 килограмм вещества на 1 градус Цельсия. На основании сведений о теплоемкости показывается то, насколько сильно аккумулируется тепло. Для расчетов теплоэнергии берется среднее значение теплоемкости в определенном интервале температурных показателей.

• Количество теплоэнергии, нужное для того чтобы нагреть 1 кг вещества от нулевой до требуемой температуры, называется удельной энтальпией.

• Удельная теплота химических превращений является количеством теплоэнергии, выделяемой в процессе химической трансформации какой-либо единицы веса вещества.

• Удельная теплота фазовых превращений определяет количество тепловой энергии, поглощаемое или выделяемое при превращении какой-либо единицы массы вещества из твердого в жидкое, из жидкого в газообразное агрегатное состояние и т. д.

Онлайн калькулятор расчета теплообменнника от компании ООО “Тепло Профи” поможет получить решение через 15 минут. Или вы можете воспользоваться теорией для теплообменника пластинчатого типа, которая изложена ниже в этой статье, и произвести необходимые расчеты самостоятельно.

Методы составления теплового баланса

Тепловой баланс может быть составлен внешним или внутренним методом. Первый связан с использованием величин удельных энтальпий, второй – с использованием величин теплоемкостей.

Для расчета тепловой нагрузки при внутреннем методе применяются различные формулы, что зависит от того, каким образом происходит протекание теплообменных процессов.

Если при теплообменном процессе не используются никакие превращения, а соответственно тепловые выделения или поглощения, рассчитать тепловую нагрузку можно за следующей формулой

Если при теплообменном процессе конденсируется пара или испаряется жидкость, протекают определенные химические реакции, тепловой баланс вычисляется по следующей формуле

Основанием для расчета теплового баланса в случае применения внешнего метода выступает факт поступления или выхода равного количества энергии в теплообменное устройство за определенную единицу времени. Внутренний метод отличается от внешнего тем, что при первом используются данные о процессах теплообмена, а при втором – данные внешних показателей.

Тепловой баланс по внешнему методу вычисляется таким образом:

Величина Q1 определяет количество энергии, поступающей в устройство и выходящей из него за единицу времени.

Для установления количества тепловой энергии, передающегося между различными средами, необходимо вычислить разницу энтальпий с использованием формулы

Теплообменный процесс может происходить и с использованием определенных химических или фазовых превращений. При этом количество тепловой энергии вычисляется за формулой

Механизмы теплопередачи в расчете теплообменников

Тремя основными видами для осуществления теплообмена являются конвекция, теплопроводность и излучение.

При теплообменных процессах, протекающих в соответствии с принципами механизма теплопроводности, теплоэнергия передается в виде переноса энергии упругих атомных и молекулярных колебаний. Переход данной энергии между разными атомами производится в направлении к снижению.

Расчет характеристик передачи тепловой энергии по принципу теплопроводности осуществляется по закону Фурье

Данные поверхностной площади, коэффициенте теплопроводности, температурном градиенте, периоде прохождения потока применяются для вычисления количества теплоэнергии. Понятием температурного градиента определяется изменение температуры в направлении теплопередачи на ту или иную единицу длины.

Коэффициент теплопроводности является скоростью теплообменного процесса, т.е. количеством тепловой энергии, проходящей через какую-либо единицу поверхности в единицу времени.

Как известно, металлы характеризуются наибольшим коэффициентом теплопроводности относительно других материалов, что обязательно должно учитываться при каких-либо расчетах теплообменных процессов. Что касается жидкостей, то они, как правило, имеют относительно меньший коэффициент теплопроводности по сравнению с телами в твердом агрегатном состоянии.

Вычислить количество передаваемой тепловой энергии для расчета теплообменников, при которых теплоэнергия передается между различными средами через стенку, можно с использованием уравнения Фурье. Она определяется как количество теплоэнергии, проходящей через плоскость, которая характеризуется очень малой толщиной:

После выполнения некоторых математических операций получаем следующую формулу

Можно сделать вывод, что падение температуры внутри стенки производится в соответствии с законом прямой линии.

Конвекционный механизм передачи тепла

Конвекция является еще одним способом передачи теплоэнергии. Она представляет собой передачу энергии объемами среды посредством их взаимного перемещения. Теплопередачей при этом называется передача теплоэнергии между рабочей средой и стенкой. Определение количества передаваемой тепловой энергии связано с использованием закона Ньютона

,где a является коэффициентом теплоотдачи.

При турбулентном движении среды на изменение данного коэффициента влияют величины:

• физические характеристики теплоемкости, плотности и иной текучей среды;
• условия, при которых теплоотдающая поверхность омывается жидким или газообразным веществом;
• условия, которыми ограничивается поток, такие как длина, поверхностные шероховатости и др.

Итак, коэффициент теплоотдачи является функцией некоторых величин, что можно увидеть по следующей формуле

Благодаря методу анализа размерностей может быть выведена взаимосвязь критериев подобия, которыми характеризуется теплоотдача при турбулентном движении потока в различной по форме трубах.

Для вычисления этой связи используется такая формула

Коэффициент теплоотдачи в расчете теплообменников

В химической технологии часто можно встретить случаи обмена теплом между 2-мя текучими средами через разделяющую стенку. Процесс теплообмена проходит в три этапа. Поток теплоэнергии для установившегося процесса характеризуется неизменностью.

Сначала рассчитывается тепловой поток, проходящий от одной среды к стенке, затем через стенку поверхности, передающей тепло, а после этого от стенки к другой рабочей среде.

Таким образом, расчеты проводятся с помощью трех формул

Результатом решения уравнений является формула

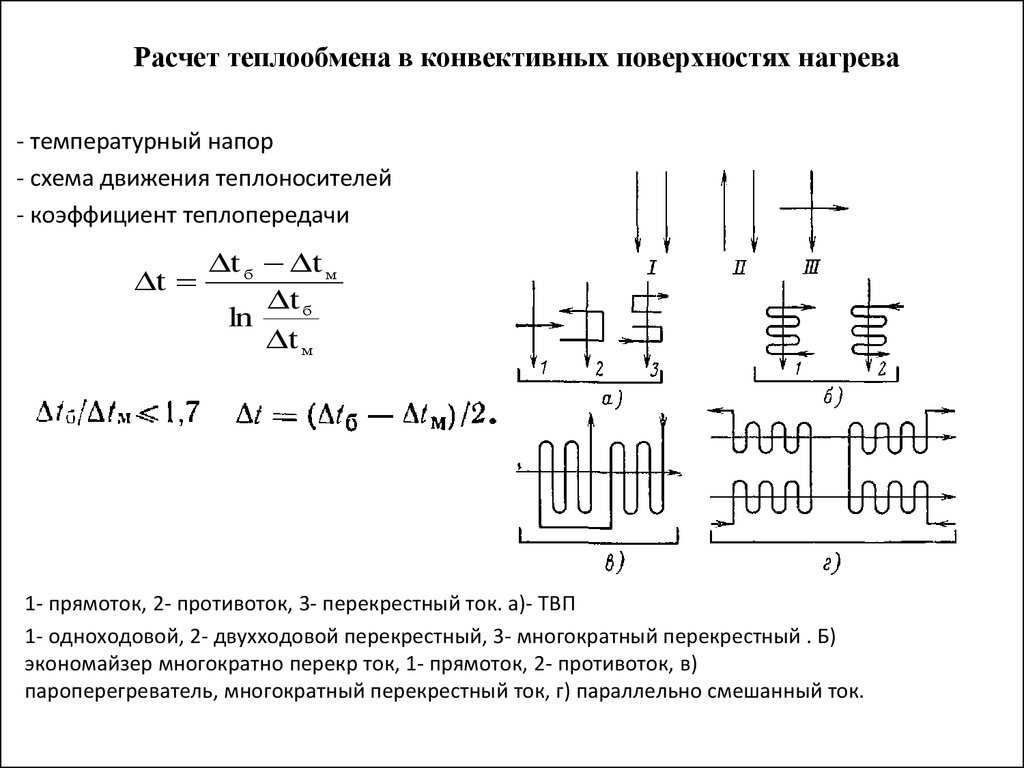

Расчет средней разности температур

Поверхность теплообмена рассчитывается при определении требуемого количества теплоэнергии посредством теплового баланса.

Расчет требуемой теплообменной поверхности осуществляется с использованием той же формулы, что и при расчетах, осуществляемых раннее:

Температура рабочих сред, как правило, изменяется при протекании процессов, связанных с теплообменом. То есть будет фиксироваться изменение разности температур вдоль теплообменной поверхности. Следовательно, рассчитывается средняя разница температур. Вследствие нелинейности изменения температур осуществляется расчет логарифмической разности

Противоточное движение рабочих сред отличается от прямоточного тем, что требуемая площадь теплообменной поверхности в данном случае должна быть меньше. Для вычисления разности температурных показателей при использовании в одном и том же ходу теплообменника и противоточного, и прямоточного потоков используется следующая формула

Основная цель проведения расчета заключается в вычислении требуемой площади теплообменной поверхности. Тепловая мощность задается в техническом задании, но в нашем примере мы произведем и ее расчет с той целью, чтобы проверить само техзадание. В некоторых случаях бывает и так, что в исходной информации может оказаться ошибка. Нахождение и исправление такой ошибки является одной из задач грамотного инженера. Использование подобного подхода очень часто связано со строительство небоскрёбов с целью разгрузки оборудования по давлению.

Пример расчета теплообменника

Для расчета требуемой мощности (Q0) используется формула теплового баланса. Здесь Ср выступает в качестве удельной теплоёмкости (табличного значения). Чтобы упростить расчеты, можно взять приведённый уровень теплоемкости

Следует учитывать, что в соответствии с формулой, вне зависимости от стороны, по которой проводится расчет.

Далее необходимо найти требуемую поверхностную площадь, исходя из основного уравнения теплопередачи, где k является коэффициентом теплопередачи, а ΔТср.лог. – среднелогарифмическим температурным напором, вычисляемым по формуле:

При неопределенном коэффициенте теплопередачи теплообменник пластинчатого типа рассчитывается более сложным методом. По формуле можно вычислить критерий Рейнольдса.

Найдя в таблице значение критерия Прандтля, которое нам необходимо, можно вычислить критерий Нуссельта формулы, где n = 0,3 – при охлаждении жидкости, n = 0,4 – при нагреве жидкости.

Далее на основании формулы можно вычислить коэффициент теплоотдачи от любого теплоносителя к стенке, а в соответствии с формулой определить коэффициент теплопередачи, подставляемый в формулу, с помощью которого вычисляется площадь поверхности теплообмена.

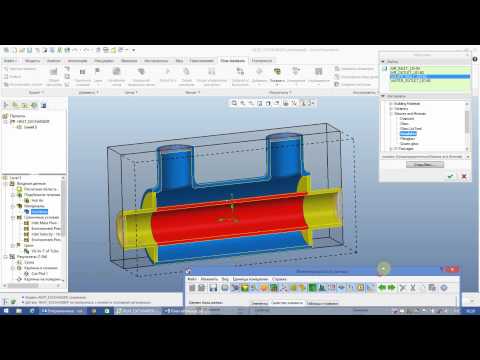

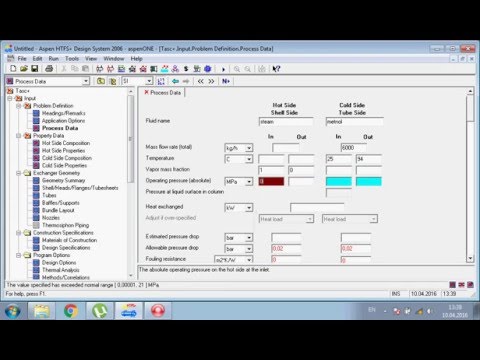

Видео “Как рассчитать теплообменник?”

Автор статьи:команда ООО “Тепло Профи”

Расчет теплообменника | SACOME



Начиная с определения теплообменника , ключевой задачей проектировщика является определение размера теплообменника .  Дизайнер должен рассчитать оптимальную зону обмена  , которая сможет выполнить все требования, предъявляемые клиентом.



С этой целью применяется следующее уравнение теплопередачи  , где Q  – коэффициент теплообмена , U  – глобальный коэффициент теплообмена ;

Это уравнение должно быть дискретизировано вдоль  теплообменника  на подходящее количество секций: эффективность теплопередачи между жидкостями меняется вдоль теплообменника, поскольку, среди прочего, тепловые свойства  изменение температуры и сложные тепловые явления происходят внутри теплообменника.



Чтобы понять процедуру расчета, уравнение теплопередачи можно применить ко всему теплообменнику, таким образом получив начальный подход к требуемой площади теплообмена . Этот процесс поясняется ниже для теплообменника с двумя концентрическими трубами в противотоке.



Определение теплового режима



Получается из уже установленных данных процесса для продукта, который обычно обрабатывается через внутреннюю трубу.





Расчет средней логарифмической разности температур (LMTD)



Определяется между двумя секциями теплообменника и на выходе из теплообменника, и зависит от температуры на входе продукта. . Если говорить о теплообменнике в целом, то эти 4 температуры хорошо известны. Однако, если мы хотим разбить теплообменник на несколько приращений и рассчитать LMTD  для каждого из них есть неизвестные на первый взгляд значения, необходимые для выполнения процесса итерации и сходимости.





Determining of the overall heat transfer coefficient



This is the result of the addition of the different  thermal resistances :





Convection thermal resistance



Это сопротивление оценивает  теплообмен  вызванный конвекцией в обоих каналах жидкости. Он обратно пропорционален коэффициенту теплообмена жидкости, ч.

Для стороны продукта, будучи DP и DP. Внешние и внутренние диаметры внутренней трубки:

В то время как для сервисного канала:

Важным вопросом при проектировании теплообменника является определение коэффициенты теплообмена  достоверно и точно: неправильный расчет приведет к недостаточной производительности, а теплообменник может даже не достичь требуемых температур.



В зависимости от  пути течения  (трубка, кольцевое пространство и т.д.) и режима течения  (ламинарный, турбулентный и т.д.) также необходимо будет установить эмпирическую корреляцию для Nusselt, т.к. это безразмерный параметр, по которому можно рассчитать коэффициент теплообмена. Вообще говоря, Nusselt  будет зависеть от других безразмерных параметров, таких как Reynolds, Prandtl, Graetz, Grashof и т.  д. версия программного обеспечения HTRI Xchanger Suite v7.00.





Термическое сопротивление проводимости



Используется для оценки  теплообмен  вызванный теплопроводностью через стенку, разделяющую обе жидкости. Для круговой трубки, будучи k теплопроводности Metal , определяется как:

Формический тепловой сопротивление

As Teatragening . Примеси продукта (аналогично это происходит и со стороны обслуживания) осаждаются на поверхностях, контактирующих с жидкостями. Эти засорение  сопротивления ухудшают процесс теплообмена.

Для применений (главным образом в промышленной сфере), в которых требуется отсрочка выключения для выполнения задач по очистке, общепринятой практикой является учет этих дополнительных сопротивлений с самого начала, что увеличивает размер оборудования. Для пищевых применений они не предусмотрены, так как задачи по очистке выполняются чаще.



Со стороны продукта это:



, тогда как в сервисном канале:

Расчет требуемой области обмена

, применив теплообменного уравнения . необходимая  область обмена . Учитывая, что диаметр внутренней трубы уже задан, решение задачи состоит в получении общей длины теплообменника Lt:





В результате мы получаем теоретическую необходимую площадь. Однако, так как необходимо выбрать длину доступной на рынке трубы L: если эта длина меньше теоретической, то необходимо последовательно разместить комплект теплообменников n:





В любом случае всегда желательно, чтобы  область обмена  была выше теоретической, в зависимости от неопределенности при определении тепловые свойства  жидкостей,  сопротивление обрастанию  или коэффициенты теплопередачи . Для количественной оценки этого перепроектирования определяется общий коэффициент теплообмена или «загрязненное значение K»:

Страница проектирования > Теплообменники, тепловые калькуляторы и информация

Реклама

К началу страницы

---

Расчеты

Предварительный размер

Онлайн термокалькулятор для ориентировочного расчета.
Оцените количество снарядов, которые будут использоваться последовательно, и предварительную плавку. площадь обмена, необходимая для указанной обязанности. Это отправная точка для использовать в итеративных расчетах теплового рейтинга.
Ссылка на расчетную форму Форма расчета в новом окне

Тепловая мощность

Тепловые характеристики кожухотрубчатого теплообменника.
Онлайн-калькуляторы для выполнения итерационных расчетов тепловых характеристик кожухотрубных теплообменников. Калькуляторы довольно сложны и, хотя они сделаны удобными для пользователя, требуют достаточных знаний о теплообменниках. Сэкономит вам невероятное количество вычислительной работы.
Ссылка на расчетную форму Форма расчета в новом окне

Коэффициент теплопередачи внутри трубы

Расчет коэффициента теплопередачи внутри трубы.
Выполняет онлайн-расчет коэффициента теплопередачи внутри трубка и падение давления. Чтобы получить оба, удобно получить компромисс между теплопередачей и перепадом давления.
Ссылка на расчетную форму Форма расчета в новом окне

К началу страницы

---

Информация

Типовое U – значения

Типичные общие коэффициенты теплопередачи (U) для теплообменников.
Это таблица, которую можно использовать в качестве начального значения для Предварительный размер онлайн тепловой калькулятор.
Ссылка на информацию Информация в новом окне

Засорение

Описание механизмов засорения. Советы по уменьшению накопления и чистка поверхности предусмотрены.
Ссылка на информацию Информация в новом окне

Типичные факторы загрязнения

Таблица факторов загрязнения для нескольких жидкостей и областей применения.
Ссылка на информацию Информация в новом окне

Распределение жидкости

Распределение жидкостей на стороне кожуха или трубы является решением, которое может существенно повлиять на производительность, экономичность и ремонтопригодность теплообменника. Некоторые общие рекомендации и соображения приведены на этой странице.
Ссылка на информацию Информация в новом окне

Стандартные размеры труб

Таблица стандартных размеров труб США, BWG и толщины стенок.
Ссылка на информацию Информация в новом окне

Рекомендуемый шаг расположения труб

Таблица стандартных размеров труб США и рекомендуемого шага.
Ссылка на информацию Информация в новом окне

Обозначение ТЕМА

Обзор обозначения TEMA, описывающего тип теплообменников.
Ссылка на информацию Информация в новом окне

К началу страницы

---

Связанные ссылки

Компоновка трубной доски и расчет количества

Расчет предоставлен Red-Bag Engineers and Consultants. Обеспечивает количество трубок и внешний Предел трубы (OTL) на основе внутреннего диаметра оболочки, данных трубы и количества проходов.
Ссылка Открыть в новом окне

Heat Transfer Research, Inc.

Heat Transfer Research, Inc. (HTRI), международный консорциум, основанный в 1962 году, проводит исследование промышленного теплообменного оборудования, разработка программного обеспечения для моделирования и инструменты моделирования. Они называют себя главным поставщиком теплопередачи. технологии.
Ссылка Открыть в новом окне

Verein Deutsche Ingenieure

Verein der Deutsche Ingenieure (VDI) очень хорошо известна благодаря «Waermeatlas». который предоставляет множество физических данных и методов расчета.
Ссылка Открыть в новом окне

Ассоциация производителей трубчатых теплообменников, вкл.

Ассоциация производителей трубчатых теплообменников, или ТЕМА, представляет собой группу ведущих производители, которые первыми начали исследования и разработки теплообменников на протяжении более пятидесяти пяти лет.
Ссылка Открыть в новом окне

Директива по оборудованию, работающему под давлением (PED)

Веб-сайт оборудования, работающего под давлением, Европейской комиссии.
Ссылка Открыть в новом окне

К началу страницы

---

Литература

Справочник по проектированию теплообменников

Г. Ф. Хьюитт
Издательство Begell House, 2002 г.
ISBN 1567001815
Дорогой, но очень полный справочник, 5 томов

Технологическая теплопередача

Д.К. Керн
Макгроу-Хилл, 1950
ISBN 0070853533
Классика, которая до сих пор используется повсеместно

Конструкция теплообменника

К.Дж. Белл
Petro/Chem 32 (октябрь) C26
Основано на исследовательском отчете штата Делавэр

Заключительный отчет совместной исследовательской программы по кожухотрубным теплообменникам

К.Дж. Белл
Университет Делавэра

Стандарты Ассоциации производителей трубчатых теплообменников

ТЕМА, Нью-Йорк, 1078
6-е издание

К началу страницы

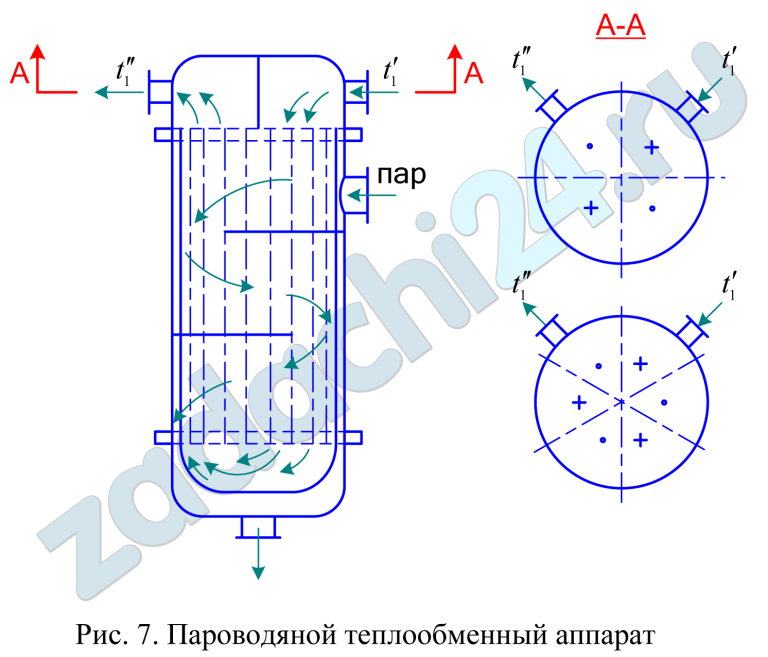

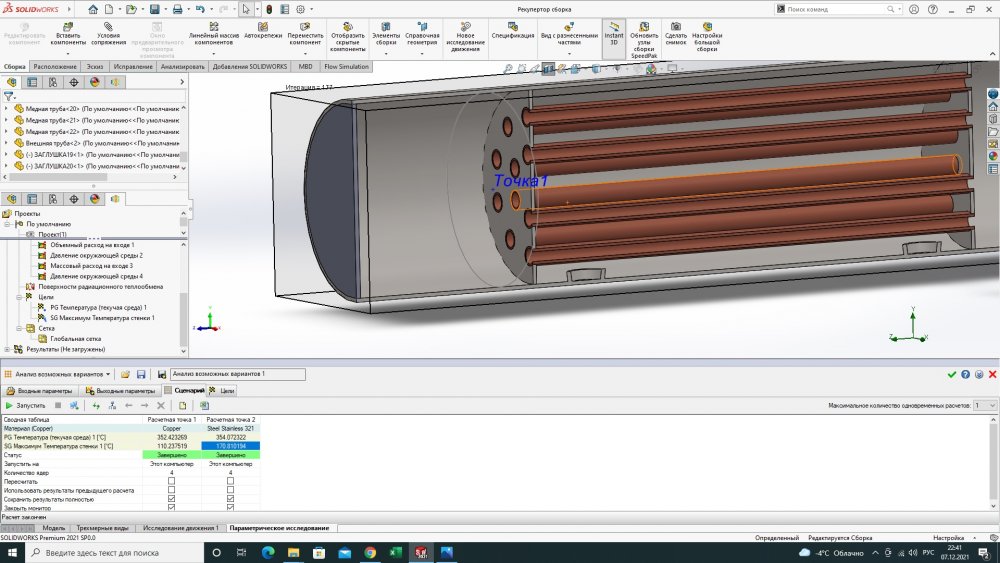

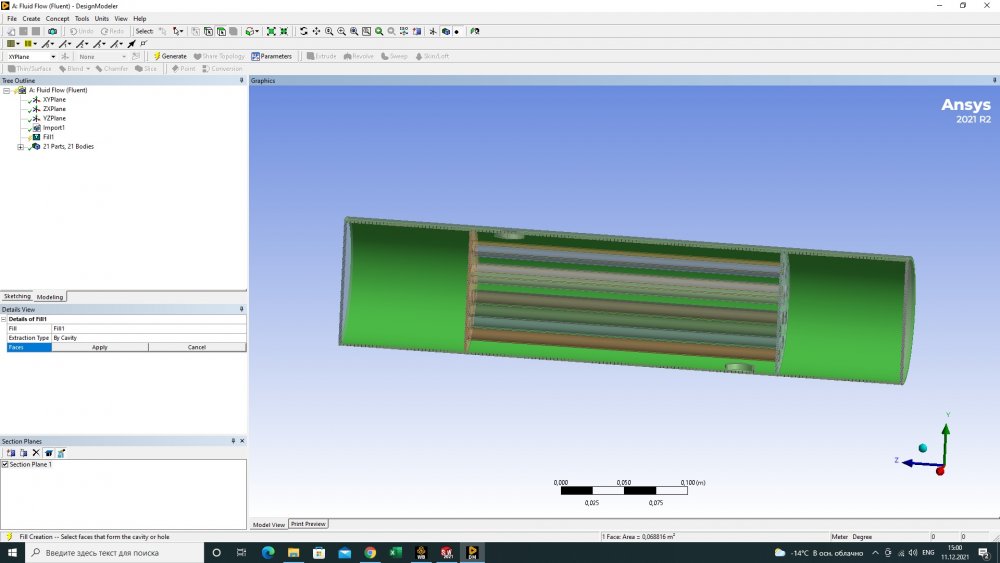

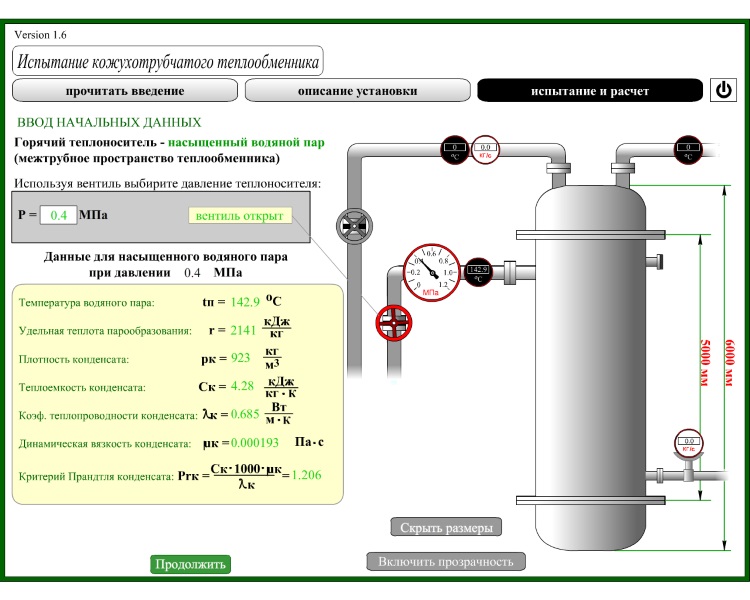

Расчет конструкции кожухотрубного теплообменника

Расчет конструкции кожухотрубного теплообменника

…

Единицы:

Метрика

IP

Таблица ввода

Количество	Значение	Блок
Трубная жидкость Выбор
Вход со стороны трубы 1 расход		кг/ч
Вход со стороны трубы 1 давление		бар
Вход со стороны трубы 1, температура		°С
Выбор рабочей жидкости Shell
Вход со стороны кожуха 2, скорость потока		кг/ч
Входное отверстие корпуса 2, давление		бар
Температура на входе 2 корпуса		°С
Режим расчета CM (0=Проект; 1=Проверка)
Теплопередача для проектирования (включено при CM=1)		кВт
Расположение трубок (0=треугольник; 1=квадрат)
Отношение высоты зазора перегородки к диаметру кожуха
Проходные трубы
Количество труб за один проход
Длина одинарной трубы (вводится при CM=0)		мм
Внутренний диаметр корпуса		мм
Номер перегородки
Расстояние от перегородки на входе/выходе		мм
Расстояние между трубами		мм
Внешний диаметр трубы		мм
Внутренний диаметр трубы		мм
Термостойкость к грязи со стороны трубы		м2. К/Вт
Термостойкость к грязи со стороны кожуха		м2.К/Вт
Улучшение теплопередачи со стороны трубы
Улучшение теплообмена со стороны кожуха
Увеличение перепада давления со стороны трубы
Увеличение перепада давления со стороны кожуха
Газовая постоянная со стороны трубы, 0=жидкость, ввод вручную		Дж/(кг*К)
Плотность жидкости со стороны трубки, ввод вручную		кг/м3
Удельная теплоемкость жидкости со стороны трубы, ввод вручную		Дж/(кг*К)
Динамическая вязкость жидкости на стороне трубы, ввод вручную		Па*с
Теплопроводность жидкости со стороны трубы, ввод вручную		Вт/(м*К)
Газовая постоянная жидкости межтрубного пространства, 0=жидкость, ввод вручную		Дж/(кг*К)
Плотность межтрубной жидкости, ввод вручную		кг/м3
Удельная теплоемкость межтрубного пространства, ввод вручную		Дж/(кг*К)
Динамическая вязкость жидкости на стороне оболочки, ручной ввод		Па*с
Теплопроводность жидкости межтрубного пространства, ввод вручную		Вт/(м*К)
Материал трубки (-1=см. примечания 0=медь 1=сталь 2=алюминий)
Плотность пробирки, ручной ввод		кг/м3
Трубка теплопроводности, ручной ввод		Вт/(м*К)
Материал корпуса (-1=см. примечания 0=сталь)
Плотность материала оболочки, ввод вручную		кг/м3
Допустимое напряжение материала оболочки, ввод вручную		МПа
Объект оптимизации (0=вес 1=стоимость)
Стоимость материала трубки		стоимость/кг
Стоимость материала корпуса		стоимость/кг

Выходная таблица

Количество	Значение	Блок
Трубка бокового выхода 3 давления	0	бар
Боковой выход трубы 3, температура	0	°С
Боковой выход корпуса 4, давление	0	бар
Боковой выход корпуса 4, температура	0	°С
Сопротивление потоку со стороны трубы	0	Па
Сопротивление боковому течению оболочки	0	Па
Теплообмен	0	кВт
Скорость потока со стороны трубы	0	м/с
Средняя скорость потока в межтрубном пространстве	0	м/с
Зона теплообмена со стороны трубы	0	кв. м
Область теплообмена межтрубного пространства	0	кв.м
Трубка со стороны Рено номер	0
Боковой кожух Renaulds номер	0
Коэффициент теплообмена со стороны трубы	0	Вт/(м2*К)
Коэффициент теплообмена межтрубного пространства	0	Вт/(м2*К)
Суммарный коэффициент теплообмена	0	Б/К
Среднелогарифмическая разность температур	0	°С
Эффективность теплообмена	0	%
Длина одинарной трубки равна длине сердечника	0	мм
Расстояние между перегородками	0	мм
Внутренний диаметр корпуса по оценке	0	мм
Толщина корпуса	0	мм
Объем бокового пространства трубы	0	м3
Объем бокового пространства корпуса	0	м3
Груз для жидкости со стороны трубы	0	кг
Гидравлический груз на стороне кожуха	0	кг
Вес/Стоимость (OB=0:вес 1:стоимость)	0	стоимость

Примечания

1. Это упрощенная конструкция кожухотрубного теплообменника.
2. Стоимость материалов: используйте местную валюту, например доллары США за кг.
3. Материал трубы и ребра: -1 = ввод физических свойств внизу
4. Режим расчета: Расчет = расчет длины сердечника по охлаждающей нагрузке;
    Проверить = рассчитать холодопроизводительность исходя из длины сердцевины

Онлайн-инструменты дизайна

Конвертер

Онлайн психрометрическая таблица

Онлайн-диаграмма p-H и T-s

Конструкция змеевика конденсатора

Конструкция змеевика испарителя

Конструкция охлаждающего/нагревательного змеевика

Конструкция кожухотрубного теплообменника

Капиллярный дизайн

Расчет длины трубы теплообменника

со встречным и параллельным потоком

Служба членства

Связанные ресурсы: калькуляторы

Расчет длины трубы прямоточного и прямоточного теплообменника

	Расчет длины трубы теплообменника с противотоком и параллельным потоком
Введите данные в ЖЕЛТЫЙ Функции обновления и сброса внизу страницы.
Теплопередача, Q =					У*А*∆Тм
Коэффициент теплопередачи плоской стенки, U =					1/(1/ч + Л/К + 1/ч2
Коэффициент теплоотдачи цилиндрической стенки, U =					1 / (1/hi + [RoLn(Ro/Ri)]/K + Ri/Ro)
				i и o относятся к внутренней и внешней поверхности трубы.
Большой перепад температур, ΔTbc =					Та – Тд
ΔTbc =						Из входных данных ниже.
Малый перепад температур, ΔTad =					Тб – Тк
ΔTad =						Из входных данных ниже.
Среднелогарифмическая темп. разница, ΔTm =					(ΔTbc – ΔTad)/ln(Tbc/ΔTad)
Ответ: ΔTm =						град С
				Дополнительное сопротивление теплопередаче, вызванное коррозией, называется загрязнением.
				Коэффициент загрязнения, R находится в диапазоне от 0,0005 до 0,002. См. данные производителей.
				Коэффициент загрязнения, R =	(1/Uгрязный) – (1/Uclean)

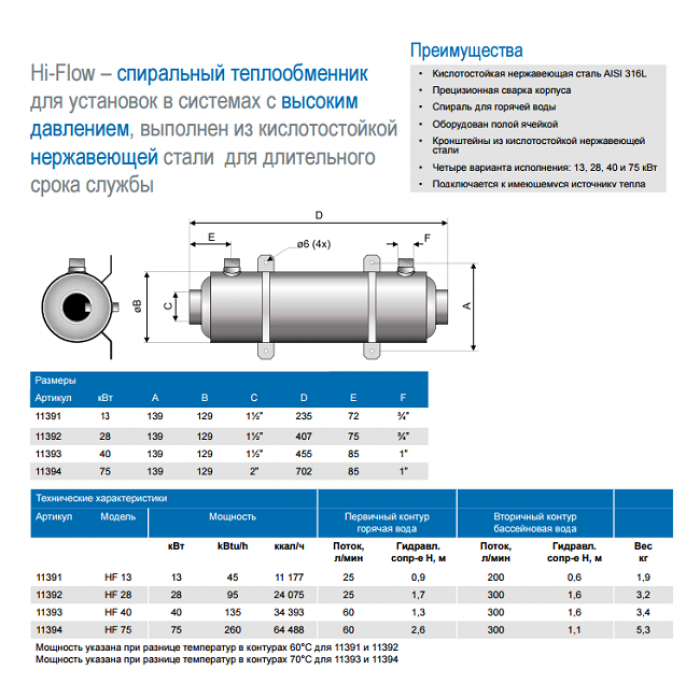

				Принудительная конвекция – в теплообменниках со спиральными трубами
Турбулентный поток в змеевике.					Входные данные
Темп. втекающей жидкости (жидкости), Ta =						град С
Темп. вытекающей жидкости (жидкости), Tb =						град С
Тс =						град С
Тд =						град С
Внутренний диаметр трубы, Di =						мм
Наружный диаметр трубы, Do =						мм
Скорость жидкости (жидкости) в трубке, V =						м/с	93
Ср =						к*Дж/кг*К
Динамическая вязкость жидкости (жидкости), μ =						кг/м*с
Проводимость жидкости (жидкости), k =						Вт/м*К
Число Прандтля, Pr =						–
Фактор, n =
Скорость жидкости (жидкости) в трубке, V =						м/с
					Результаты
Объемная температура жидкости (жидкости), Tb =					(Олово + Тоут) / 2	град С
Ответ: Tb =						град С
Число Рейнольдса, Re =					В*Д / ν 92*К
Большой перепад температур, ΔTbc =					Тб – Тк
Ответ: ΔTbc=						град С
Малая разность температур, ΔTad =					Та – Тд
Ответ: ΔTad =						град С
Логарифмическая разность температур, ΔTm =					(ΔTbc – ΔTad)/ln(Tbc/ΔTad)
Ответ: ΔTm =						град С
Общий коэффициент теплопередачи =					Уо
Тепловой поток, Q =					Уо*А*ΔТм
Тепловой поток через внутреннюю стенку трубы, Qi =					Uo*π*di*L*ΔTm
Расход тепла через наружную стенку трубы, Qo =					Uo*π*do*L*ΔTm
Uo =					ч *Ай / АО
Внутренняя поверхность трубы, Ai =					π*ди*L				92*К
Ср =					Ср*1000	1000*Дж/кДж
Ответ: Cp =						Дж/кг*К
									92*Cp*(Tout -Tin) / (4*Uo*do*ΔTm)
Ответ: L =						м



Браузер не поддерживает JavaScript. Пожалуйста, зайдите на веб-страницу с помощью другого браузера.



Калькулятор LMTD – логарифм средней разницы температур0003

Последнее обновление: 05 мая 2022 г.

Содержание:

• Что такое LMTD для теплообменника?
• Формула для LMTD – противоток и параллельный поток
• Поправочный коэффициент LMTD
• Как рассчитать LMTD
• Пример: Использование калькулятора LMTD (LMTD) для процесса теплопередачи . Когда вы рассчитываете теплопередачу, вы, должно быть, обратили внимание на срок разность температур в уравнении вместе с коэффициентом теплопередачи, массовым расходом и площадью . Уравнение обычно используется для оценки теплопередачи через стенки, кожухи, а также теплообменники . Теплообменник представляет собой устройство, специально разработанное для использования этого явления в процессах нагрева или охлаждения .

  Это устройство имеет несколько применений: от кондиционеров в вашей комнате до автомобиль, на котором вы едете , вплоть до массивных ядерных реакторов и всего, что между ними. Поскольку они используются во многих местах, существует несколько типов и устройств, в которых инженер проектирует теплообменник. Наиболее распространенными типами теплообменников являются параллельный поток и противоточный . Читайте дальше, чтобы понять , что такое определение LMTD и как отличить LMTD для параллельного потока и противотока?

  Что такое LMTD для теплообменника?

  Прежде чем перейти к журналу средней разности температур или LMTD, давайте рассмотрим процесс теплопередачи в теплообменнике. В этом устройстве есть два типа жидкости: одна из них горячая, а другая более холодная .

  Рассмотрим простой концентрический трубчатый теплообменник, в котором горячая жидкость движется по внутренней трубе, а холодная жидкость — по внешней трубе , как показано на рисунке ниже.

  Температурный профиль жидкостей в параллельном и противоточном потоках.

  Исходя из такой схемы, обе жидкости могут двигаться как в одном направлении, так и в разных направлениях , отсюда и названия — прямоточные и противоточные теплообменники. Несмотря на компоновку, температура горячей жидкости будет уменьшаться, а холодной жидкости повышаться. Тем не менее, разница температур варьируется в зависимости от расположения.

  Параллельный поток – Противоток
  В некоторых книгах и справочниках используются термины прямоточный и противоточный вместо параллельного и противоточного соответственно.

  Определение LMTD: Термин LMTD означает « средняя логарифмическая разность температур », которая представляет собой среднее логарифмическое разности между температурами на входе и выходе для горячих и холодных жидкостей. Теперь давайте посмотрим на метод LMTD. Формула логарифмической разности температур:

  Дельта T_2}}}ΔTlm​=lnΔT2​ΔT1​​ΔT1​−ΔT2​​

  где:

  • ΔT1\Delta T_1ΔT1​ и ΔT2\Delta T_2ΔT2​ – Разность температур жидкостей на входе и выходе теплообменника; и
  • ΔTlm\Delta T_{lm}ΔTlm​ – Среднелогарифмическая разность температур.

  Но почему вместо среднего арифметического используется LMTD? — Этот метод основан на отслеживании изменения температуры жидкостей по длине теплообменника. Этот температурный профиль соответствует экспоненциальной кривой , т. е. убывает или увеличивается по экспоненциальному закону. Кроме того, среднее арифметическое привело бы к завышению оценки теплопередачи . Эта ошибка увеличивается, когда разница между ΔT1\Delta T_1ΔT1​ и ΔT2\Delta T_2ΔT2​ велика.

  Точно так же метод Effectiveness-NTU используется для проектирования и оценки теплообменников. Этот вариант предпочтителен, когда температуры флюидов на выходе неизвестны , поскольку в этих случаях LMTD требует итеративного решения.

  Формула для LMTD – противоток и параллельный поток

  Изменение формулы LMTD для этих двух типов потока зависит от входа и выхода . Формула для разности температур слагаемых ΔT1\Delta T_1ΔT1​ и ΔT2\Delta T_2ΔT2​ меняется в зависимости от расхода . Однако принято считать разницу температур слева и справа соответственно.

  LMTD для параллельного потока: Так как направление потока обеих жидкостей одинаково , формула

  ΔT1=Thi−Tci\quad \Delta T_1 = T_{hi} – T_{ci}ΔT1​=Thi​−Tci​

  ΔT2=Tho-Tco\quad \Delta T_2 = T_{ ho} – T_{co}ΔT2​=Tho​−Tco​

  где:

  • ThiT_{hi}Thi​ – температура горячей жидкости на входе ;
  • ThoT_{ho}Tho​ – Температура горячей жидкости на выходе ;
  • TciT_{ci}Tci​ – Температура охлаждающей жидкости на входе ; и
  • TcoT_{co}Tco​ – Температура холодная жидкость на выходе .

  LMTD для противотока: Здесь направление потока обеих жидкостей отличается . В этом случае вход горячей жидкости и выход холодной жидкости находятся на одной стороне (слева) теплообменника. Таким образом, формула: {ho} – T_{ci}ΔT2​=Tho​−Tci​

  Вы можете использовать приведенные выше уравнения в формуле среднелогарифмической разности температур, чтобы получить значение для соответствующего устройства потока.

  Противоток по сравнению с параллельным потоком
  Если предположить одинаковый набор температур на входе и выходе, значение LMTD для противотока будет на больше , чем для параллельного . Следовательно, его площадь поверхности будет на 90 005 меньше, чем на 90 006, при том же количестве теплопередачи.

  Поправочный коэффициент LMTD

  Помимо прямоточных и противоточных теплообменников, существуют гораздо более сложные варианты, в которых жидкости проходят несколько раз, т. е. многоходовые или проточные перпендикулярно друг другу, т. е. перекрестноточные . Схему кожухотрубчатого теплообменника можно увидеть ниже вместе с различными типами теплообменников.

  Типы теплообменников — (по часовой стрелке сверху слева) прямоточные, противоточные, перекрестноточные и кожухотрубные теплообменники.

  Для расчета LMTD для указанных конфигураций в приведенное ниже уравнение вводится термин, называемый поправочным коэффициентом , F :

  ΔTLMTD=F ΔTlm,CF\quad \Delta T_{LMTD} = F \ \Delta T_{lm, CF}ΔTLMTD​=F ΔTlm,CF​

  где:​ – значение LMTD для перекрестноточных или кожухотрубных теплообменников ; и

• ΔTlm,CF\Delta T_{lm, CF}ΔTlm,CF​ – значение LMTD для противоточной схемы .

Таким образом, шаги в случае этих передовых теплообменников:

• Расчет LMTD с учетом противотока аранжировка; и
• Применить поправочный коэффициент .

Поправочный коэффициент можно получить из таблиц на основе двух параметров , P и R . Так, что:

P=Ts2−Ts1Tc1−Ts1\quad P = \frac{T_{s2} – T_{s1}}{T_{c1} – T_{s1}}P=Tc1​−Ts1​Ts2​− Ts1​

R=Tc1−Tc2Ts2−Ts1\quad R = \frac{T_{c1} – T_{c2}}{T_{s2} – T_{s1}}R=Ts2​-Ts1​Tc1​− Tc2​​

где:

• Ts1T_{s1}Ts1​ и Ts2T_{s2}Ts2​ – Температура на входе и выходе межтрубного пространства теплообменника; и
• Tc1T_{c1}Tc1​ и Tc2T_{c2}Tc2​ – Температура на входе и выходе для трубной стороны теплообменника.

Значения P и R используются вместе с конфигурацией теплообменников, например, жидкость через кожух проходит один раз, а жидкость в трубе – 2 раза. Затем вы должны обратиться к таблице для приведенного выше расположения и использовать P и R значения для получения поправочного коэффициента . Некоторые графики можно увидеть ниже.

Одноходовой кожух и 2, 4, 6… трубных проходов (вверху) и Однопроходный перекрестный поток со смешанной жидкостью (внизу).

Здесь вы можете найти таблицу поправочных коэффициентов для двух других конфигураций, т. е. однопроходного поперечного потока с несмешанными жидкостями и двухпроходного кожуха и кратного 4 проходам трубы .

Как рассчитать LMTD

Для расчета LMTD:

1. Для начала выберите тип теплообменников из списка.

2. Введите температуры на входе и на выходе для горячей жидкости .

3. Введите температуры на входе и на выходе для холодной жидкости .

4. Калькулятор будет использовать формулу LMTD для возврата разницы температур.

   В случае конструкция поперечноточного или кожухотрубного теплообменника , следуйте дальнейшим шагам в дополнение к указанным выше:

5. Введите температуры на входе и на выходе для межтрубного пространства теплообменника.

6. Заполните значения температуры на входе и на выходе для трубной стороны теплообменника.

7. Калькулятор LMTD вернет константы P и R , которые вы можете использовать, чтобы найти поправочный коэффициент для желаемой конфигурации.

8. Введите поправочный коэффициент .

9. Калькулятор вернет скорректированное значение LMTD для выбранного типа теплообменника.

Пример: Использование калькулятора LMTD

Определите среднелогарифмическую разность температур для конструкции кожухотрубного теплообменника со следующими температурами.

• Температура на входе горячих и холодных жидкостей 80 °C и 20 °C соответственно.
• Температура на выходе горячих и холодных жидкостей как 40 °C и 50 °C соответственно. Примите количество проходов кожуха и трубы равным 2 и 4 соответственно.

Здесь мы сначала получим среднелогарифмическую разность температур для противоточного теплообменника , а затем применим соответствующий поправочный коэффициент .
Для расчета LMTD:

1. Выберите тип теплообменников из списка как кожухотрубный/поперечный поток.
2. Введите температуры на входе и на выходе для горячей жидкости как 80 °C и 40 °C .
3. Введите температуры на входе и на выходе для холодной жидкости как 20 °C и 50 °C .
4. Разница температур получается и используется в методе LMTD:

ΔT1=Thi-Tco=80-50=30 °CΔT2=Tho-Tci=40-20=20 °C \qquad \начать{выравнивать*} \Дельта T_1 &= T_{hi} – T_{co} \\ &= 80 – 50 = 30 \ °\text{C} \\ \\ \Дельта T_2 &= T_{ho} – T_{ci} \\ &= 40 – 20 = 20 \ °\text{C} \\ \\ \Delta T_{lm} &= \frac{\Delta T_1 – \Delta T_2}{\ln{\frac{\Delta T_1}{\Delta T_2}}} \\ &= \frac{30 – 20}{\ ln {\ frac {30} {20}}} = 24,663 \ ° \ text {C} \end{align*}ΔT1​ΔT2​ΔTlm​=Thi​−Tco​=80−50=30°C=Tho−Tci​=40−20=20°C=lnΔT2​ΔT1​​ΔT1​− ΔT2​=ln2030​30−20​=24,663 °C​

5. Введите температуры на входе и на выходе для межтрубного пространства теплообменника как 20 °C и 50 °C .
6. Заполните значения температуры на входе и на выходе для трубной стороны теплообменника как 80 °C и 40 °C .
7. Значения P и R :

P=Ts2-Ts1Tc1-Ts1=40-8020-80=0,6667\scriptsize\qquad \начать{выравнивать*} P &= \frac{T_{s2} – T_{s1}}{T_{c1} – T_{s1}} \\ \\ &= \frac{40 – 80}{20 – 80} = 0,6667 \end{align*}P​=Tc1​-Ts1​Ts2​-Ts1​=20-8040-80​=0. 6667​

R=Tc1-Tc2Ts2-Ts1=20-5040-80=0,75\размер сценария\qquad \начать{выравнивать*} R &= \frac{T_{c1} – T_{c2}}{T_{s2} – T_{s1}} = \frac{20 – 50}{40 – 80} = 0,75 \end{align*}R​=Ts2​-Ts1​Tc1​-Tc2​=40−8020−50​=0.75​

8. Используя значения P и R, значение поправочный коэффициент получается из таблицы как 0,91 .
9. Скорректированная среднелогарифмическая разность температур для теплообменника :

ΔTLMTD=0,91∗24,667=22,443°C\scriptsize \qquad \Delta T_{LMTD} = 0,91 * 24,667 = 22,443°\text{C}ΔTLMTD​=0,91∗24,667=22,443°C

Также можно ввести логарифм средней разницы температур в калькуляторе и некоторые температуры на входе или выходе, чтобы найти остальные параметры теплообменника.

Часто задаваемые вопросы

Что такое среднелогарифмическая разность температур?

Среднелогарифмическая разность температур определяется как среднее логарифмическое разница температур на входе и выходе теплообменника.

Почему используется LMTD?

LMTD используется, потому что температурный профиль для изменения температуры по длине теплообменника увеличивается или уменьшается экспоненциально .

Как рассчитать LMTD?

Для расчета LMTD:

1. Найти разность температур на левой стороне теплообменника, ΔT ₁ .

2. Получите разность температур на правой стороне теплообменника, ΔT ₂ .

3. Вычтите разницу температур , ΔT ₂ из ΔT ₁ .

4. Полученный результат разделить на натуральный логарифм коэффициента разности температур. Математически это:

   ΔT _лм = (ΔT ₁ – ΔT ₂ )/(ln (ΔT ₁ / ΔT ₂ ))

Как найти поправочный коэффициент LMTD?

Для получения поправочного коэффициента:

1. Найдите значение параметров диаграммы, P и R.
2. Используйте таблицу в соответствии с описанием теплообменников , скажем, с двумя межтрубными проходами и четырьмя трубками.
3. Найдите значения P и R на диаграмме, чтобы найти поправочный коэффициент.

Как найти LMTD для противотока?

Для расчета LMTD:

1. Найдите разность между и входной температурой горячей жидкости и выходной температурой холодной жидкости , ΔT ₁ .

2. Получить разность между температурой на выходе горячей жидкости и температурой на входе холодной жидкости , ΔT ₂ .

3. Вычесть разницу температур , ΔT ₂ из ΔT ₁ .

4. Разделите полученное значение на натуральный логарифм коэффициента разности температур. Математически это:

   ΔT _лм = (ΔT ₁ – ΔT ₂ )/(ln (ΔT ₁ / ΔT ₂ ))

Rahul Dhari

Выберите тип теплообменника — Параллельный поток, Противоток или кожухотрубный/поперечный поток из списка ниже.

Heat exchanger

Hot fluid

Inlet temperature, Thi

Outlet temperature, Tho

Cold fluid

Inlet temperature, Tci

Outlet temperature, Tco

Temperature difference

ΔT₁ (Thi – Tco)

ΔT₂ (Tho – Tci)

Средняя логарифмическая разность температур (LMTD)

Посмотреть 36 похожих термодинамических калькуляторов 🌡️

Biot number numberbaltzmann Factorboyle’s Закон… 33 еще

Площадь калькулятора теплообменника

✖eat Обмен набором. (bhp)Btu (IT) в часBtu (IT) в минутуBtu (IT) в секундуBtu (th) в часBtu (th) в минутуBtu (th) в секундукалория (IT) в часкалория (IT) в минутукалория (IT) в секундукалория ( th) в часкалория (th) в минутукалория (th) в секундусантиджоуль в секундусантиваттCHU в часдекаджоуль в секундудекаваттдециджоуль в секундудециваттэрг в часэрг в секундуэкзаджоуль в секундуэкзаваттфемтоджоуль в секундуфемтоваттфут-фунт-сила в часфут-фунт-сила в минутуфут-фунт-сила в секундуГигаватт-сила в секундугигаджоуль в секунду 550 ft*lbf per s) Лошадиная сила (бойлер) Лошадиная сила (электрическая) Лошадиная сила (метрическая) Лошадиная сила (вода) Джоуль в часДжоуль в минутуДжоуль в секундуКилокалория (ИТ) в часКилокалория (ИТ) в минутуКилокалория (ИТ) в секундуКилокалория (й) в часКилокалория (й) в минутуКилокалория (й) в секундуКилоджоуль в часКилоджоуль в минутуКилоджоуль в секундуКиловольт АмперКиловатт в часМБТЕ (ИТ) SecondMegawattMicrojoule per SecondMicrowattMillijoule per SecondMilliwattMMBHMMBtu (IT) per hourNanojoule per SecondNanowattNewton Meter per SecondPetajoule per SecondPetawattPferdestarkePicojoule per SecondPicowattPlanck PowerPound-Foot per HourPound-Foot per MinutePound-Foot per SecondTerajoule per SecondTerawattTon (refrigeration)Volt AmpereVolt Ampere ReactiveWattYoctowattYottawattZeptowattZettawatt	+10% -10%
✖Общий коэффициент теплопередачи – это общий конвективный теплообмен между текучей средой (жидкостью) и поверхностью (стенкой), обтекаемой жидкостью. ⓘ Общий коэффициент теплопередачи [U]		Btu (IT) в час на фут² на °FBtu (IT) в секунду на фут² на °FBtu (th) в час на фут² на °FBtu (th) в секунду на фут² на °FCHU в час на фут² на °CДжоуль в секунду на метр² на килокалорию (IT) в час на фут² на °CKilocalorie (IT) в час на метр² на °CВатт на метр² на °CВатт на метр² на K	+10% -10%
. -10%
✖Поправочный коэффициент – это то, что умножается на результат уравнения для исправления известной величины систематической ошибки.ⓘ Поправочный коэффициент [f]			+10% -10%

✖Площадь – это количество двумерного пространства, занимаемого объектом.ⓘ Площадь теплообменника [A]

AcreAcre (US Survey)AreArpentBarnCarreauCircular InchCircular MilCuerdaDecareDunamElectron Cross SectionHectareHomesteadMile (Roman)²Mile (Statute)²MuPingPlazaPyongRoodSabinSectionSquare AngstromSquare CentimeterSquare ChainSquare DecameterSquare DecimeterSquare FootSquare Foot (US Survey)Square HectometerSquare InchSquare KilometerSquare MeterSquare MicrometerSquare MilSquare MileSquare Mile (US Survey)Square MillimeterSquare NanometerSquare PerchSquare PoleSquare RodSquare Rod ( Исследование США) Square YardStremmaTownshipVaras Castellanas CuadVaras Conuqueras Cuad

⎘ Копировать

👎

Формула

Перезагрузить

👍

Площадь теплообменника Решение 9- -> 50 Вт на метр² на K Преобразование не требуется

Средняя логарифмическая разность температур: 30 –> Преобразование не требуется
Поправочный коэффициент: 0,5 –> Преобразование не требуется

ШАГ 2: Оценить формулу

ШАГ 3: Преобразовать результат к выходному блоку

0,0666666666666667 Квадратный метр –> Преобразование не требуется

< 10+ калькуляторов теплообменников

Среднелогарифмическая разность температур для однопроходного противотока

Логарифмическая разность средних температур = ((Температура горячей жидкости на входе – Температура холодной жидкости на выходе) – (Температура холодной жидкости на входе – Температура горячей жидкости на выходе))/ln((Температура горячей жидкости на входе – Температура холодной жидкости на выходе) /(Температура на входе холодной жидкости-Температура на выходе горячей жидкости)) Идти

Массовый расход горячей жидкости

Массовый расход горячей жидкости = (Эффективность теплообменника * Меньшее значение / Удельная теплоемкость горячей жидкости) * (1/((Температура горячей жидкости на входе – Температура холодной жидкости на выходе) / (Температура горячей жидкости на входе – Температура на входе холодной жидкости))) Идти

Входная температура холодной жидкости

Температура холодной жидкости на входе = Температура горячей жидкости на входе-(Теплообмен/(Эффективность теплообменника*Меньшее значение)) Идти

Входная температура горячей жидкости

Температура горячей жидкости на входе = (Теплообмен/(Эффективность теплообменника * меньшее значение)) + Температура холодной жидкости на входе Идти

Теплообменный метод NTU

Теплообмен = эффективность теплообменника * меньшее значение * (температура на входе горячей жидкости – температура на входе холодной жидкости) Идти

Общий коэффициент теплопередачи с учетом LMTD

Общий коэффициент теплопередачи = Теплообмен/(Поправочный коэффициент * Площадь * Логарифмическая средняя разность температур) Идти

Логарифмическая средняя разность температур

Логарифмическая разность средних температур = теплообмен/(поправочный коэффициент*общий коэффициент теплопередачи*площадь) Идти

Поправочный коэффициент в теплообменнике

Поправочный коэффициент = теплообмен/(общий коэффициент теплопередачи * площадь * логарифмическая средняя разность температур) Идти

Площадь теплообменника

Площадь = теплообмен/(общий коэффициент теплопередачи * логарифмическая средняя разность температур * поправочный коэффициент) Идти

Теплообменник

Теплообмен = Поправочный коэффициент * Общий коэффициент теплопередачи * Площадь * Среднелогарифмическая разность температур Идти

Площадь теплообменника Формула

Площадь = теплообмен/(общий коэффициент теплопередачи * логарифмическая средняя разность температур * поправочный коэффициент)
А = Q/(U*ΔTm*f)

Что такое теплообменник?

Теплообменник — это система, используемая для передачи тепла между двумя или более жидкостями. Теплообменники используются как в процессах охлаждения, так и в процессах нагрева. Жидкости могут быть разделены сплошной стенкой, чтобы предотвратить смешивание, или они могут находиться в непосредственном контакте. Они широко используются в системах отопления, охлаждения, кондиционирования воздуха, электростанциях, химических заводах, нефтехимических заводах, нефтеперерабатывающих заводах, переработке природного газа и очистке сточных вод. Классический пример теплообменника находится в двигателе внутреннего сгорания, в котором циркулирующая жидкость, известная как охлаждающая жидкость двигателя, проходит через змеевики радиатора, а воздух проходит мимо змеевиков, охлаждая охлаждающую жидкость и нагревая поступающий воздух. Другим примером является радиатор, который представляет собой пассивный теплообменник, передающий тепло, выделяемое электронным или механическим устройством, текучей среде, часто воздуху или жидкому хладагенту.

Как рассчитать площадь теплообменника?

Калькулятор площади теплообменника использует Площадь = Теплообмен / (Общий коэффициент теплопередачи * Логарифмическая средняя разница температур * Поправочный коэффициент) для расчета площади. Формула площади теплообменника определяется как общая площадь, через которую проходит теплообмен. место. Площадь обозначается символом A .

Как рассчитать площадь теплообменника с помощью этого онлайн калькулятора? Чтобы использовать этот онлайн-калькулятор для площади теплообменника, введите Теплообменник (Q) , Общий коэффициент теплопередачи (U) , Среднелогарифмическая разность температур (ΔTm) и Поправочный коэффициент (f) и нажмите кнопку расчета. Вот как можно объяснить расчет площади теплообменника с заданными входными значениями -> 0,066667 = 50/(50*30*0,5) .

Часто задаваемые вопросы

Что такое Площадь теплообменника?

Формула Площадь теплообменника определяется как общая площадь, через которую происходит теплообмен, и представлена ​​как A = Q/(U*ΔTm*f) или Площадь = Теплообмен/(Общий коэффициент теплопередачи * Среднелогарифмическая разность температур * Поправочный коэффициент) .
