Расчет тепловыделения от оборудования: Определение параметров системы охлаждения (вентиляции) для ИБП

alexxlab
01.09.2022
Комментарии: 0

формула для определения показателя, организация комнаты

Специальное серверное и телекоммуникационное оборудование располагают в отдельных помещениях, называемых серверными. К их обустройству предъявляются особенные требования. Если грамотно рассчитать тепловыделение для серверной, находящиеся в ней устройства и аппараты будут работать с максимальной эффективностью, а энергозатраты будут минимальными.

Содержание

1. Организация серверной комнаты
2. Категория пожароопасности
3. Необходимая аппаратура
4. Расчёт тепловыделения
5. Дополнительные источники тепла

Организация серверной комнаты

Серверные помещения оборудуют в зданиях, где функционирует большое количество техники (например, в офисных центрах). В них устанавливают такие приборы, как элементы бесперебойного питания, распределительные пункты, кроссы, патч-панели, коммуникационные стойки и многое другое. Исходя из количества необходимого оборудования рассчитываются размеры серверной комнаты. Минимально допустимой считается площадь 14 кв. м. В некоторых случаях может использоваться несколько таких комнат.

Требования к оборудованию специального помещения перечислены в стандарте TIA 569. Согласно этому документу, высота потолка в серверной должна достигать 2,5 м. Такая величина обусловлена тем, что большинство стоек для крепления аппаратов имеют высоту 2 м. Для обеспечения эффективного отвода тепла расстояние от их верхней точки до потолка должно быть минимум 0,5 м.

Для обустройства серверной следует выбирать комнаты без окон. Иначе через них в летнее время будет попадать большое количество солнечного тепла, негативно влияющего на работу современной техники.

Множество различных установок, собранных в одном месте, имеют внушительный вес. Поэтому для обеспечения безопасности пол должен выдерживать большую нагрузку (минимум 1200 кг на 1 кв. м.). Чтобы оборудование не вышло из строя из-за действия влаги, потолок требуется покрыть слоем гидроизоляционного материала. Температурный режим следует постоянно поддерживать в диапазоне 18−24 градуса, влажность — на уровне 30−50%

Источники электрических помех необходимо удалить от серверного помещения. Максимальная напряжённость в нём может составлять не более 3 В на 1 м.

В комнате обязательно наличие телекоммуникационной шины, выполняющей роль основного заземлителя. К ней присоединяют заземляющие проводники металлических кабелей, приборов и прочих конструкций. Освещение запитывают от разных распределительных электрощитов, световые приборы размещают на потолке, выключатели для них монтируют на высоте 1,5 м от пола.

Обязательным требованием к серверной является постоянное поддержание чистоты и отсутствие пожароопасных предметов. Доступ в неё должен быть строго ограничен, двери — закрыты на замок, ключи от которого может иметь собственник здания и лицо, ответственное за обслуживание помещения.

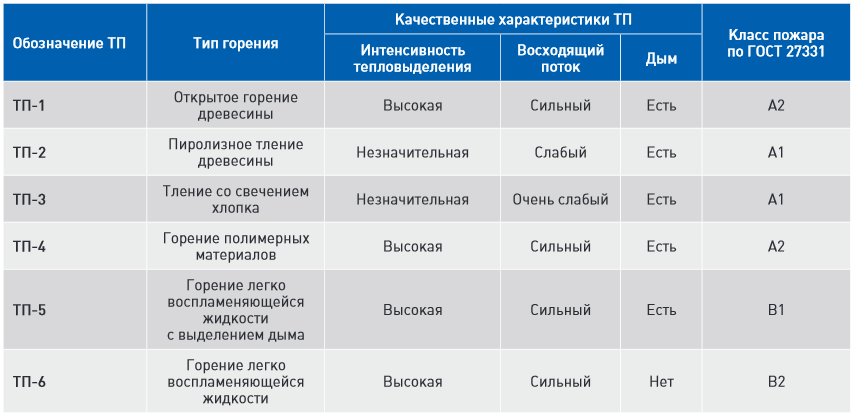

Категория пожароопасности

Сосредоточение большого числа аппаратуры в комнате увеличивает риск возникновения короткого замыкания, которое может спровоцировать пожар. Чтобы предотвратить эту ситуацию, необходимо правильно рассчитать категорию пожароопасности помещения. При расчётах следует учитывать особенности материалов, используемых в комнате, её площадь, высоту потолка, состояние вентиляционной системы и наличие полок, стеллажей.

На основании этих факторов выделяют несколько разновидностей помещений. Они имеют разную степень пожароопасности.

Повышенная взрывопожароопасность (категория А) присваивается помещениям, где находятся горючие газы, легковоспламеняющиеся жидкости с температурой вспышки менее 28 градусов. Из-за большой концентрации таких веществ могут образовываться взрывоопасные смеси. При их возгорании расчётное избыточное давление взрыва поднимается выше 5 кПа.

В категорию Б попадают комнаты с горючими волокнами и жидкостями, температура воспламенения которых превышает 28 градусов. Их использование приводит к образованию взрывоопасных паров и пылевоздушных смесей. Если такие смеси загорятся, давление взрыва превысит 5 кПа.

К группе В относят помещения, в которых имеются горючие и трудногорючие жидкости, твёрдые воспламеняющиеся составы. При взаимодействии друг с другом, при соединении с водой или кислородом такие вещества не взрываются, а только горят.

Эта категория делится на 4 подгруппы. Для каждой из них определён диапазон удельной пожарной нагрузки:

• В1 — более 2200 МДж/м2.
• В2 — 1401 — 2200 МДж/м2.
• В3 — 181 — 1400 МДж/м2.
• В4 — 1 до 180 МДж/м2.

В комнатах группы В может быть несколько участков, на которых пожарная нагрузка не превышает установленных значений. Подгруппа В4 предусматривает, что расстояние между этими участками не должно превосходить предельно-допустимых значений.

Группа Г подразумевает умеренную пожароопасность и присваивается помещениям с негорючими материалами. При их раскалении и расплавлении выделяется лучистое тепло, искры и пламя. Жидкости и твёрдые компоненты, образующиеся в этом случае, сжигаются или утилизируются как топливо.

Если в комнате используются негорючие вещества в холодном состоянии, ей присваивается категория Д. Она характеризуется максимально низким уровнем пожароопасности.

Необходимая аппаратура

Для серверных комнат выбирают современное оборудование, изготовленное из устойчивых к воспламенению пожаробезопасных деталей. Устанавливают такое оборудование на специальных стойках, имеющих стандартную ширину 19 дюймов, глубину 600, 800 или 900 мм. В дополнение к ней прилагается специальный корпус, для фиксации которого стойка оснащается отверстиями. Промежуток между ними составляет 44,5 мм и называется юнитом. Высота стойки обозначается юнитами.

Телекоммуникационная стойка бывает обычной или со стеклянной дверью. Второй вариант более эстетичен и удобен, т. к. позволяет дополнительно защитить закреплённую технику. Более современные модели комплектуются охлаждающими системами (от обычных кондиционеров до автономных сплит-систем), необходимыми для обеспечения оптимального режима температуры. Также в них предусмотрены индикаторы. Стойки, оснащённые всеми необходимыми элементами, называют серверными шкафами.

Залогом эффективной работы техники является защита от перепадов напряжения в сети. Она создаётся с помощью источника бесперебойного питания (ИБП). Существуют разные типы таких устройств:

• Резервного типа. Содержит автоматический коммутатор, который обеспечивает работу прибора от электросети и аккумуляторных батарей. Такой ИБП прост в эксплуатации, имеет небольшую мощность, стоит недорого.
• Линейно-интерактивный. Помимо коммутатора, включает в себя дополнительный автоматический регулятор напряжения. Гарантирует достаточное питание нагрузки при нестабильном сетевом напряжении. Благодаря этому продлевается срок службы независимых аккумуляторов.
• С двойным преобразованием напряжения (On-Line). Его схема обеспечивает оптимальное выходное напряжение независимо от неполадок в сети. ИБП имеет нулевое время переключения из стандартного режима в автономный и обратно без переходных процессов. Стоит такой прибор достаточно дорого, требует дополнительных энергозатрат для преобразования напряжения.

Для серверных комнат лучше всего подходят источники бесперебойного питания On-Line, но из-за дороговизны их часто заменяют на ИБП линейно-интерактивного типа. Мощность такого устройства должна составлять 5−6 кВА.

Расчёт тепловыделения

Укомплектовав помещение необходимым оборудованием, следует провести расчёт тепловыделения по потребляемой мощности. Тепловую мощность измеряют в БТЕ (Британская термическая единица). 1 Вт составляет 3.412 БТЕ/час. К примеру, тепловыделение компьютера для кондиционирования мощностью 400 Вт будет равно 1364,8 БТЕ/час.

Посчитать суммарное тепловыделение серверного оборудования можно несколькими способами. Первый — сложение показателей тепловыделения каждого прибора — является не самым точным.

При втором варианте подсчётов во внимание берут не только количество тепла, выделяемого оборудованием, но и количество персонала, находящегося в серверной, и количество тепла, проходящего через стены, потолок. Чтобы узнать, сколько тепловой энергии пропускают ограждающие строительные конструкции, требуется воспользоваться формулой Q = S х h х q / 1000, в которой:

• s — площадь серверной комнаты.
• h — высота потолков.
• q — поправочный коэффициент. Величина является табличной и измеряется в Вт/м3. Считается, что удельный коэффициент для серверной комнаты такой же, как для помещения без окон (30 Вт/м3).

В серверной обязательно должна быть налажена вентиляция. Поскольку в ней отсутствуют окна, организовать эффективный естественный приток воздуха невозможно. Помещение приходится оснащать климатическими системами. Именно они выделяют в атмосферу значительные объёмы тепла, вырабатываемого компрессорами и вентиляторами. Чтобы уменьшить тепловую нагрузку на помещение, нужно обеспечить отвод этого тепла наружу.

Кондиционер в комнате должен не только хорошо охлаждать воздушные потоки, но и увлажнять их. В серверной влажность должна находиться в диапазоне 30−50% и меняться со скоростью 6% в час. Конденсация влаги не допускается.

В небольших комнатах и серверных шкафах во время работы кондиционера не происходит смешивание холодного и горячего воздуха, поэтому влага не конденсируется.

Чтобы преодолеть рециркуляцию обратного воздуха из прибора в крупных помещениях, система кондиционирования должна быть настроена на подачу воздуха более низкой температуры. Если холодный поток попадаёт напрямую в кондиционер, влажность в атмосфере резко снизится, потребуется организовать дополнительное увлажнение.

Дополнительные источники тепла

Принимаясь за расчёт тепловыделения серверной, следует учитывать, что, кроме основных источников тепла: телекоммуникационных устройств, источников бесперебойного питания и системы кондиционирования, в комнате имеются дополнительные источники тепловой энергии.

К ним относятся осветительные приборы. Подходящими считаются лампы накаливания и галогенные светильники, не дающие электромагнитных помех. Их число должно быть таким, чтобы уровень освещённости достигал минимум 500 люкс.

Нельзя забывать, что люди, обеспечивающие работу серверных приборов, также выделяют тепло. Известно, что один человек при движении выделяет около 350 Вт энергии. Её нужно учитывать при подсчёте общего тепловыделения.

Тепловыделения в электротехнических помещениях | Проектирование электроснабжения объектов горно-обогатительных предприятий | Архивы

• проектирование
• промышленность

Содержание материала

• Проектирование электроснабжения объектов горно-обогатительных предприятий
• Объем и содержание проекта электроснабжения
• Исходные данные для проектирования
• Варианты схем
• Влияние качества электроэнергии на технологические процессы
• Компенсация реактивной мощности
• Релейная защита
• Особенности канализации электроэнергии
• Компоновка электротехнических помещений
• Тепловыделения в электротехнических помещениях
• Транспортирование электрооборудования
• Кабельные сооружения
• Требования к строительной части и противопожарные требования
• Габариты приближения электрооборудования к строительным конструкциям
• Объем и содержание строительных заданий
• Закладные детали, проемы строительных заданий
• Задание на проектирование средств связи
• Задание на проектирование противопожарных средств, водопровода и сжатого воздуха
• Токопроводы 6—10 кВ
• Проектирование, строительная часть токопроводов 6—10 кВ
• Схемы электроснабжения
• Выбор напряжения и основных элементов в системе
• Структурные схемы электроснабжения
• Примеры выполнения схем подстанций
• Типы комплектных устройств
• Техническая документация на комплектные устройства
• Согласование заданий на комплектные устройства
• Разводка кабелей в сооружениях электроснабжения
• Молниезащита зданий и сооружений
• Молниезащитные устройства
• Требования к защитным мерам электробезопасности
• Спецификации и ведомости

Страница 10 из 32

1. ТЕПЛОВЫДЕЛЕНИЯ В ЭЛЕКТРОТЕХНИЧЕСКИХ ПОМЕЩЕНИЯХ И КАБЕЛЬНЫХ СООРУЖЕНИЯХ

Правильный подход к определению тепловых потерь от работающего электрооборудования определяет и правильность запроектированных вентиляционных устройств, отопительных установок и температурного режима в электротехнических помещениях.
Ниже приведена методика определения тепловых потерь (рекомендуемая при выдаче заданий на проектирование санитарно-технической части) и характерные примеры.
Тепловыделения в электротехнических помещениях объектов электроснабжения с установленными в них трансформаторами, ячейками (шкафами) напряжением 10 (6) кВ, панелями управления, релейными и т.п., а также в кабельных сооружениях принимают следующими.

1. Для трансформаторов мощностью до 1000 кВ*А с достаточной для практических расчетов точностью тепловыделение можно принять как сумму потерь холостого хода и нагрузочных потерь, т.е. примерно 3 % номинальной мощности трансформатора. При больших мощностях

(37)
где— постоянные потери холостого хода (потери в стали), не зависящие от нагрузки, кВт;— потери к.з. (потери в меди), зависящие от загрузки трансформатора, кВт; Sрасч — фактическая мощность

потребления (расчетная мощность) трансформатора, кВ А; S — номинальная мощность трансформатора, кВ* А.
Потери холостого ходаи к.з.трансформатора приведены в каталогах на трансформаторы, а для специальных трансформаторов, например питающих тиристорные агрегаты, — в данных заводов-изготовителей.
Расчетную мощность трансформатора определяют расчетом нагрузок в общем случае или в случае питания, например тиристорных агрегатов, как мощность потребления тиристорного агрегата.

1. Для высоковольтных ячеек КРУ и КСО тепловыделения обычно принимают 0,5 кВт для каждой ячейки на 600 А и 1 кВт для ячейки на 1000 А. При этом в расчет принимают только ячейки с масляными выключателями (вводные и линейные) с полным использованием их по току; при неполной загрузке ячейки расчетное тепловыделение следует уменьшить пропорционально загрузке ячейки. Например, при загрузке ячейки на 600 А током 200 А тепловыделение можно принять 200/600*0,5 = 0,17 кВт.
2. В помещениях щитов релейных, управления и т.п. тепловыделение можно принимать 0,1 —0,15 кВт на каждую панель щита.

Тепловыделения в кабельных сооружениях (туннели, эстакады, галереи) принимают из расчета потерь в силовых кабелях при сечении кабельного сооружения 2×2 м и отсутствии данных по количеству, сечению и нагрузке кабелей ориентировочно 0,5 кВт на 1 м длины кабельного сооружения, при этом контрольные кабели не учитываются.
Тепловыделения в кабельных помещениях (подвалы, этажи) от силовых кабелей, проложенных в кабельных помещениях и в кабельных каналах, можно принять 0,5 % расчетной мощности электроприемников, питающихся от щитов, которые установлены в помещении, расположенном над кабельным помещением. Тепловыделения в кабельных помещениях следует задавать отдельно для расчетов вентиляции этих помещений.

1. ТЕМПЕРАТУРНЫЕ УСЛОВИЯ В ЭЛЕКТРОТЕХНИЧЕСКИХ ПОМЕЩЕНИЯХ И КАБЕЛЬНЫХ СООРУЖЕНИЯХ. ЗАДАНИЯ НА ВЕНТИЛЯЦИЮ И ОТОПЛЕНИЕ

Допустимую температуру воздуха в электротехнических помещениях поддерживают для обеспечения нормальной работы электрооборудования, сохранности электрооборудования в пределах его гарантийного срока работы, нормальных условий работы эксплуатационного персонала и ремонтных бригад.
Данные по температуре необходимы проектировщикам-сантехникам и строителям для разработки систем отопления и вентиляции, а также строительных конструкций электротехнических помещений. Кроме того, сантехникам следует задавать тепловыделения электрических агрегатов и электроаппаратуры, установленных в электрических помещениях, так как за счет тепловыделений происходит частичный обогрев помещений.
В задании сантехникам должны быть указаны минимальное и максимальное значения номинальной рабочей температуры воздуха при эксплуатации, которые установлены:
ГОСТом и заводами-изготовителями — для обеспечения нормальной работы электрооборудования;
ПУЭ и СНиП — для нормальных условий обслуживания электроустановок дежурным персоналом или ремонтной бригадой.
Нормальные рабочие температуры для электрооборудования, регламентированные ГОСТом для наиболее часто применяемого электрооборудования в проектах, относятся к категориям УЗ и У4 для эксплуатации в районах с умеренным климатом.
УЗ — исполнение электрооборудования для работы в закрытых помещениях с естественной вентиляцией (камеры трансформаторов, комплектные трансформаторные подстанции КТП, кабельные помещения), для которых пределы температур принимают от —45 до +40 °С.
У4 — исполнение электрооборудования для работы в закрытых отапливаемых (охлаждаемых) и вентилируемых помещениях, для которых пределы температур обычно определены от +5 до +35 °С, а при охлаждении путем забора наружного воздуха от -40 До +40 °С.
Ниже приведены допустимые температуры воздуха для отдельных электротехнических помещений и рекомендации по выполнению вентиляции и отопления.
Закрытые распределительные устройства (ЗРУ)
Допустимая температура воздуха внутри помещений должна быть от +5 до +35 °С, вентиляция рассчитана на отвод тепловыделений ЗРУ, содержащих маслонаполненное электрооборудование; ЗРУ должны быть оборудованы аварийной вытяжной вентиляцией, рассчитанной на пятикратный обмен воздуха в час с удалением воздуха наружу. При этом вентиляция должна включаться извне и не быть связанной с другими вентиляционными установками. При вентиляции ЗРУ, размещенных внутри цехов с нормальной средой, воздух допускается забирать из цеха и отводить в цех с несгораемым перекрытием, а ЗРУ, расположенные в зоне с загрязненным окружающим воздухом, должны иметь вентиляцию, которая создает в помещении избыточное давление, исключающее доступ в него загрязненного воздуха.
В помещениях, где находится дежурный персонал > 6 ч, должна быть обеспечена температура воздуха от +18 до +28 °С, а при отсутствии дежурного персонала — обеспечена температура в соответствии с требованиями заводов-изготовителей электрооборудования, устанавливаемого в этих помещениях. На время производства пусконаладочных и ремонтных работ должен быть обеспечен периодический подъем температуры до +18 °С.
Помещения КТП с масляными и сухими трансформаторами
Допустимая температура воздуха для КТП Армэлектрозавода от +5 до +40 °С, а для КТП Чирчикского трансформаторного завода и Хмельницкого завода трансформаторных подстанций — от —40 до +40 °С (с совтоловыми трансформаторами от —10 до +40 °С), причем среднесуточная температура должна быть не выше 30 °С.
Сухие трансформаторы рассчитаны на работу в помещениях с относительной влажностью воздуха не более 80 % при температуре 20 °С.
Вентиляция предусматривается для отвода тепловыделений. Разность температур выходящего из помещения и входящего в него воздуха должна составлять <15 °С. Вентиляционная система для помещения КТП не должна быть связана с другими вентиляционными системами. Стенки вентиляционных каналов и шахт должны быть несгораемыми, а вентиляционные шахты, каналы и проемы расположены так, чтобы при образовании в них влаги она не стекала на оборудование. Если помещения КТП расположены в производственных помещениях с нормальной средой, то воздух можно забирать непосредственно из цеха.
При вентиляции помещений КТП, находящихся в помещениях пыльных или с воздухом, содержащим токопроводящие или разъедающие примеси, воздух должен забираться снаружи или очищаться фильтрами. Отвод воздуха из помещений КТП осуществляется: 1) непосредственно в цех в зданиях с несгораемыми перекрытиями; 2) по вытяжным шахтам, выведенным выше кровли здания не менее чем на 1 м.
Для отопления могут быть использованы тепловыделения электрооборудования с учетом его неполной загрузки. Должно быть также предусмотрено отопление, обеспечивающее возможность периодического повышения температуры до +16 °С на время проведения ремонтных и наладочных работ.
Камеры масляных трансформаторов
Допустимая температура воздуха в камерах должна быть от —45 до +40 °С.
Среднесуточная температура для камер масляных трансформаторов должна составлять < 30 °С, а разность температур воздуха, выходящего из помещения и входящего в него < 15 °С.
Для камер трансформаторов предусматривается обычно естественная вентиляция, способная обеспечить отвод выделяемого трансформаторами тепла. При невозможности обеспечения теплообмена естественной вентиляцией необходимо предусмотреть механическую вентиляцию и контроль ее работы с помощью сигнализации. Вентиляционная система камер трансформаторов не должна быть связана с другими вентиляционными системами. Требования к вентиляционным шахтам и каналам в камерах масляных трансформаторов и в помещениях КТП (см. выше) аналогичны. Вытяжные шахты, предусматриваемые для камер трансформаторов и пристраиваемые к зданиям с несгораемыми стенами, в случае сгораемой кровли здания должны быть отнесены от стен не менее чем на 1,5 м или защищены несгораемым парапетом. Выводить вытяжные шахты выше кровли при этом не требуется. Отверстия вытяжных шахт против окон здания предусматривать не разрешается.
Если камеры трансформаторов расположены в производственных помещениях с нормальной средой, то воздух может забираться непосредственно из производственного помещения, а при расположении камер в помещениях пыльных или с воздухом, содержащим токопроводящие или разъедающие электрооборудование примеси, — снаружи здания или изнутри с очисткой его фильтрами.
Отвод воздуха из камер трансформаторов разрешается:
непосредственно в цех — в зданиях с несгораемыми перекрытиями;
по вытяжным шахтам, выведенным выше кровли здания не менее чем на 1 м — в зданиях с трудносгораемыми перекрытиями.
Как приточные, так и вытяжные воздуховоды в камерах трансформаторов, находящихся в производственных помещениях, должны быть оборудованы автоматически закрывающимися обратными клапанами или заслонками с легкоплавкими замками, которые должны иметь также ручной привод с рукоятками, установленными снаружи камеры в безопасном (в пожарном отношении) месте.

Помещения сухих реакторов

Допустимая температура воздуха в этих помещениях от —45 до +40 °С. Вентиляция в помещении должна обеспечивать разность температур приточного и выходящего воздуха 20 °С (уточняется предприятием — изготовителем реактора), причем влажность охлаждающего воздуха должна быть < 80 %.
Среднесуточная температура воздуха принимается <30 °С.
Помещения конденсаторных установок
Допустимая температура воздуха при конденсаторах, пропитанных маслом или трихлордифенилом, от —45 до +40 °С, при конденсаторах, пропитанных совтолом, от —10 до +40 °С.
Вентиляционная система, обслуживающая помещение конденсаторов, не должна быть связана с другими вентиляционными системами. Вентиляционные шахты и проемы располагают так, чтобы при образовании в них влаги она не могла стекать на оборудование; стенки шахт или каналов должны быть несгораемыми.
Приточные и вытяжные воздуховоды во внутрицеховых помещениях конденсаторных установок с масляным заполнителем оборудуют автоматически закрывающимися обратными клапанами или заслонками с легкоплавкими замками, причем эти клапаны или заслонки должны иметь также ручной привод с рукояткой, выведенной наружу камеры в безопасном (в отношении пожара) месте.
Забор воздуха для вентиляции помещений конденсаторных установок разрешается: 1) непосредственно из цеха при расположении помещений в производственных цехах с нормальной средой; 2) извне или с очисткой фильтрами при расположении конденсаторных установок в пыльных или содержащих в воздухе токопроводящие или разъедающие примеси помещениях.
Отвод воздуха из помещений конденсаторных установок в зданиях с несгораемыми перекрытиями разрешается непосредственно в здание.

Помещения щитов до 1000 В

Допустимые температуры воздуха: при установке в помещении распределительных щитов до 500 В — от —40 до +35 °С; при установке в помещении щитов и шкафов станций управления, релейных и сигнализации — от +5 до +35 °С.
Вентиляция должна быть рассчитана на отвод заданных тепловыделений.
Для помещений, граничащих с взрывоопасными установками и установками с пыльной или химически активной средой, необходимо предусматривать подпор воздуха (избыточное давление 30—40 Па) независимо от расположения входной двери — с улицы или из цеха. Кроме того, для периодической продувки электрооборудования следует предусмотреть подвод сухого воздуха давлением <(15-г20)10+4 Па в случае расположения электротехнического помещения внутри цеха. Если воздух подают от цеховой сети сжатого воздуха, то на ответвлении воздухопровода при вводе его в электротехническое помещение необходимо установить масловлагоотделитель.
Кабельные помещения и этажи
Допустимая температура воздуха от —50 до +50 °С, а перепад тем ператур между поступающим и удаляемым воздухом должен быть < 10 °С. Систему вентиляции выбирают в зависимости от тепловыделений кабелей.
По условиям пожарной безопасности к вентиляции кабельных помещений предъявляют следующие требования:
все отсеки кабельных помещений должны быть обеспечены вентиляцией;
приточные и вытяжные воздуховоды или проемы в кабельных помещениях должны быть оборудованы автоматически закрывающимися обратными клапанами или заслонками, имеющими легкоплавкие замки и обеспечивающими прекращение доступа воздуха в зону горения при возникновении пожара. Клапаны и заслонки должны также иметь ручной привод с выводом рукоятки управления наружу кабельного сооружения в безопасное (в отношении пожара) место;
в случае применения общей системы вентиляции для двух и более отсеков кабельного помещения проемы или воздуховоды в противопожарных перегородках должны автоматически перекрываться заслонками или люками из несгораемых материалов.

• Назад
• Вперед

• Назад
• Вперед

• Вы здесь:
• Главная
• Книги
• Архивы
• Качество электроэнергии и его обеспечение

Читать также:

• Силовые общепромышленные установки
• ZESCO и Power China – три солнечных проекта в Замбии
• Создание комплекса электрооборудования 1150 кВ
• Siemens Gamesa получила проект Coastal Virginia в 2,6 ГВт
• Рост стоимости солнечных модулей может стоить миру в 2022 году 50 ГВт мощностей

Часто задаваемые вопросы – Schneider Electric

 {"searchBar":{"inputPlaceholder":"Поиск по ключевому слову или задать вопрос","searchBtn":"Поиск","error":"Пожалуйста, введите ключевое слово для поиска"} }

0.0.0″> Как сохранить параметры в клавиатуре и загрузить в другой идентичный…

Проблема: Попытка сохранить параметры в клавиатуре и загрузить их в другой идентичный привод ATV630. Линейка продуктов: Приводы ATV630 Среда: Клавиатура Причина: Передача файлов Решение: Перейти к главному…

Опубликовано:29.01.2018 Последнее изменение:21.03.2021

Можно ли использовать пускатели GV2, GV3 и GV7 с обратной подачей?

Проблема: обратная подача Линейка продуктов GV2, GV3 и GV7: Пускатели и устройства защиты двигателя Окружающая среда: Ручные пускатели PowerPact™ Решение: Не рекомендуется.

Опубликовано:20.04.2009 Последнее изменение::02.08.2022

Можно ли смоделировать функциональные блоки PTO в SoMachine Basic?

6.2.1″> Проблема: Можно ли смоделировать функциональные блоки PTO в SoMachine Basic? Линейка продуктов: M221, TM221 Решение: Как и в случае с блоками PID, вы не можете имитировать блоки функций PTO в SoMachine Basic. Вы будете…

Опубликовано:9.03.2016 Последнее изменение:28.09.2021

Как читать значения с плавающей запятой в Modbus

и хочет подтвердить значения, считываемые программным обеспечением, таким как Power Monitoring Expert (PME), с помощью SwappedFloat… Часто задаваемые вопросы о видеоПопулярные видео

Видео: Преобразование проекта ProWORX 32 в Unity Pro

Видео: Как подключить и запрограммировать привод ATV61/71 для 3-проводной…

Видео: Как настроить регистр с помощью ION Setup 3.0

Узнайте больше на Общие знания Часто задаваемые вопросы Общие знания

0.0.0″> Проверка сопротивления изоляции и влажность

Проблема: Как влажность влияет на результаты проверки сопротивления изоляции? Линейка продуктов: автоматические выключатели Окружающая среда: выключатели в литом и изолированном корпусах Разрешение: высокая влажность может значительно…

Опубликовано: 11.07.2018 Последнее изменение: 04.11.2021

Почему я теряю лицензию зарегистрированной копии сервера OFS после…

Проблема: потеря лицензии зарегистрированной копии сервера OFS в Windows10, Windows Server 2016 или Windows Server 2019 после обновления до версии сервера OFS 3.63. 08.11.2021

В чем разница между PNP и NPN при описании трехпроводного…

Большинство промышленных бесконтактных датчиков (индуктивные, емкостные, ультразвуковые и фотоэлектрические) являются полупроводниковыми. Термин твердотельный относится к типу компонентов, используемых в датчике. Твердотельный…

Опубликовано: 03.05.2012 Последнее изменение: 10.02.2022

Как узнать цену и доступность продукта APC на MySE?

Как определить цену и наличие на APC mySE? Войдите на сайт APC MySE, введите номер детали, которую вы хотите проверить, и нажмите «Ввод». Результаты ценообразования и доступности будут…

Опубликовано: 16.07.2015 Последнее изменение: 28.09.2021

Как рассчитать тепловую нагрузку в корпусе электрической или электронной панели

от редакции

Общая тепловая нагрузка состоит из теплопередачи снаружи вашей панели и тепла, рассеиваемого внутри блока управления.

Полезные термины и преобразования:

1 БТЕ/ч = 0,293 Вт
1 БТЕ/ч – 0,000393 лошадиных сил
1 Вт = 3,415 БТЕ/час
1 лошадиная сила = 2544 БТЕ/час
1 Вт = 0,00134 лошадиных сил
1 квадратный фут = 0,0929 квадратных метров
1 квадратный метр = 10,76 квадратных футов вентилятор: 100 куб. футов в минуту (2832 л/мин)
6-дюймовый вентилятор: 220 куб. футов в минуту (6230 л/мин)
8-дюймовый вентилятор: 340 куб. охлаждающий эффект от вентилятора 1,08 x (температура внутри панели в ºF – температура снаружи панели в градусах F) x CFM

Вт охлаждающий эффект от вентилятора: 0,16 x (температура внутри панели в ºC – температура снаружи панели в градусах C) х л/мин

Расчет БТЕ/ч. или Вт:

1. Определите тепло, выделяемое внутри корпуса. Приблизительные значения могут быть необходимы. Например, если вам известна мощность, вырабатываемая внутри блока, предположим, что 10% энергии рассеивается в виде тепла.
2. Для передачи тепла снаружи рассчитайте площадь, подверженную воздействию атмосферы, за исключением верхней части панели управления.
3. Выберите желаемую внутреннюю температуру и разницу температур между ней и максимальной ожидаемой внешней температурой.
4. Из приведенной ниже таблицы преобразования определите БТЕ/ч. на квадратный фут (или ватт на квадратный метр) для разницы температур.
5. Умножьте площадь поверхности панели на БТЕ/ч. на квадратный фут (или ватт на квадратный метр), чтобы получить внешнюю теплопередачу в БТЕ/ч или в ваттах.
6. Суммируйте рассчитанные внутренние и внешние тепловые нагрузки.
7. Если вы не знаете мощность, используемую в корпусе, но можете измерить температуру, измерьте разницу между температурой снаружи при текущей температуре и текущей внутренней температурой шкафа.
8. Обратите внимание на размер и количество внешних вентиляторов. Предоставьте эту информацию компании Nex FlowT для помощи в выборе подходящей системы охлаждения.

Пример:

Панель управления имеет два преобразователя частоты общей мощностью 10 л.с. и один модуль мощностью 100 Вт.
