Расчет теплообменника — PHOENIX – Теплообменники
Калькулятор
Какие характеристики учитывает программа
Принцип работы теплообменных аппаратов завязан передаче тепла от одной среды другой. Это осуществляется при помощи ряда пластин, которые удерживают тепловую энергию и отдают ее нагреваемой стороне. Поэтому основополагающие параметры для расчета теплообменника — температурные графики греющей и нагреваемой сторон.
Обозначаются t1 и t3. Температура на входе греющего контура должна быть выше выходной, так как она будет отдана пластинам. На входе же нагреваемой стороны температура будет ниже — она принимает тепло от пластин.
Обозначаются t2 и t4. В случае с температурой на выходе греющего контура — она будет ниже, чем t1. Температура на выходе нагреваемого контура выше, чем температура на входе. Все температурные характеристики при расчете теплообменников исчисляются в градусах Цельсия.
Упрощенно, под массовым расходом среды понимают производительность аппарата.
То есть — это тот объем жидкости или другой среды, который проходит через контур греющей или нагреваемой стороны за единицу времени. Характеристика может измеряться в зависимости от среды в т/ч, л/мин, м³/ч, кг/с.
В рамках упрощенного калькулятора вам доступно четыре типа сред для греющей и три для нагреваемой сторон.
- Вода и водяной пар. Самые популярные, простые в расчете и доступные варианты сред. Применяются в системах отопления и горячего водоснабжения. Также, могут использоваться в системах вентиляции.
- Гликолевые спирты. Этиленгликоль (Ch3OH)2 и пропиленгликоль (Ch3OH)2Ch3 также используются в промышленных системах отопления.
Обратите внимание, что рабочая среда на греющей и нагреваемой стороне может быть разной. Например, в качестве греющей жидкости используется пропиленгликоль, а нагревается — вода. Тип среды напрямую зависит от типа системы, в которой используется теплообменный аппарат.
Сфера применения
Теплообменные аппараты Феникс могут применяться как для бытовых нужд — услуги ЖКХ, так и на различных видах производств.
- Отопление;
- Вентиляция;
- Водоснабжение.
Также существуют упрощенные варианты теплообменников для подогревов бассейнов, палаток, бань, саун и т.д. Но чаще всего теплообменное оборудование применяется в:
- Многоквартирные дома;
- Коттеджные поселки;
- Частные дома;
- Промышленные производства;
- Добыча ресурсов;
- Сельское хозяйство;
- Энергетика;
- Судостроение и машиностроение;
- Металлургия.
Варианты и способы заказа
Упрощенный онлайн-калькулятор расчета теплообменника позволяет подобрать оборудование и примерную стоимость. После расчета вы можете оставить заявку и наши менеджеры свяжутся с вами для консультации.
Также оказываем полный спектр сопутствующих услуг:
Полное сервисное и гарантийное обслуживание с помощью партнерских сетей.
Бесплатная доставка теплообменного оборудования на объект в вашем городе.
Быстрая профессиональная установка, запуск, настройка и отладка аппарата.
Полное сервисное и гарантийное обслуживание с помощью партнерских сетей.
Бесплатная доставка теплообменного оборудования на объект в вашем городе.
Быстрая профессиональная установка, запуск, настройка и отладка аппарата.
Другие способы связи
[email protected] +7 800 600 88 35 (Бесплатно по РФ)Расчет и подбор теплообменника – онлайн калькулятор
- Онлайн подбор профессионалами
- Онлайн калькулятор
Подбор теплообменника профессионалами
Греющая сторона
м3/чт/чГкал/чккал/чкВтМВтНагреваемая сторона
м3/чт/чПодбор теплообменного аппарата квалифицированными инженерами имеет очень сильное преимущество – опыт специалиста, который невозможно заменить ничем.
Например, после всех вычислений на выходе получаем несколько вариантов типомоделей теплообменников разных производителей, тогда можно ориентироваться на цену и подобрать более выгодный вариант, но не только.
Теплообменные аппараты, решающие одну и туже задачу, будут отличаться габаритами, весом, что в конечном счете влияет на стоимость доставки рекуператора до объекта, а в случае с размерами, агрегат вообще может не поместиться в месте монтажа, если не учесть данный момент во время подбора.
Чтобы получить решение “под ключ”, которое избавит вас от подобных проблем – заполните простую форму и укажите контакты для связи.Инженеры “ПроТепло” произведут все необходимые расчеты, подберут подходящие типомодели теплообменников, количество и материалы пластин и уплотнений для них, предложат вам несколько альтернативных вариантов на выбор.
Это быстро, точно и бесплатно!
Преимущества подбора теплообменника инженерами “ПроТепло”
Расчет онлайн калькулятором
Греющая сторона
Среда: Вода
м3/чт/чкПабармвс Гкал/чккал/чкВтМВтДавление расч.
, кгс/см2
Введите мощность или один из расходов
Температура должна быть от 1 до 200, при этом t1 должна быть больше t4, а t2 должна быть больше t3
t1 должна быть больше t2, а t4 должна быть больше t3
Разность температур t1 и t4 не должна быть равна разности температур t2 и t3
Допустимые потери должны быть в пределах: мвс: от 0 до 10, бар: от 0 до 1, кПа: от 0 до 100
Максимальная температура должна быть от 1 до 200
Максимальная температура должна быть больше или равна t1
Мощность должна быть больше 0
Расход должен быть больше 0
Нагреваемая сторона
Среда: Вода
м3/чт/чкПабармвсСпециалисты компании “ПроТепло” разработали свой онлайн калькулятор расчета параметров теплообменного аппарата на основе уравнения теплового баланса, формул теплодинамики, таблиц характеристик сред. Достаточно ввести известные данные и расчет сформируется в формате pdf.
Если вы не знаете, что означают параметры в формах, прочтите справку здесь: Справочная информация.
Если необходимо получить решение “под ключ”, то оптимальный вариант – воспользоваться Помощью профессионалов.
Преимущества
- Быстро
- Онлайн
- Без регистрации
Недостатки
- Невозможно подобрать типомодель теплообменника, количество и материалы комплектующих для него (пластины и уплотнения), соответственно нельзя получить сроки поставки и цены.
Это обусловлено тем, что у каждого производителя своя продуктовая линейка и многие детали, являясь коммерческой тайной, не разглашаются
Подбор по каталогу
Самый быстрый способ подбора – это использование фильтров в разделе каталога: Пластинчатые теплообменники.
Этот способ позволяет быстро сузить количество вариантов типомоделей пластинчатых теплообменных аппаратов, если известны некоторые из параметров.
Параметры, по которым можно произвести фильтрацию
- Цена
- Производитель (Ридан, Alfa Laval, Астера, Sondex и другие)
- Тип конструкции (Разборные или Паяные)
- Диаметр условного прохода
- Материал и толщина пластин
- Материал прокладок
Подходит проектировщикам для предварительной оценки, например, когда в проекте известны диаметры условного прохода присоединений трубопровода к системе или для подсчета сметы, когда выделен определенный бюджет на приобретение теплообменника и за его рамки выходить нельзя.
Если нужно точно рассчитать и подобрать модель теплообменного аппарата со всеми характеристиками, в том числе ценой, то лучше воспользоваться другим способом.
Преимущества
- Скорость подбора
- Не нужно регистрироваться или отправлять контактные данные
Недостатки
- Способ очень неточный.
Цена пластинчатого теплообменника, его конечные габариты и другие характеристики очень сильно зависят от типа решаемой задачи - Без технологических параметров (тип среды, допустимое давление и других) невозможно точно определить количество пластин, тип их рифления и материалы, которые понадобятся в конечном итоге, поэтому цена будет очень примерной
Цена пластинчатого теплообменника, его конечные габариты и другие характеристики очень сильно зависят от типа решаемой задачиСправочная информация
Что такое t1, t2, t3, t4
t1, t2, t3, t4 – это температуры на входе и выходе греющей и нагреваемой сторон пластинчатого теплообменника.
К примеру, теплоноситель (t1) с подающего трубопровода поступает с температурой 95 °C в аппарат, а в сеть возвращается с температурой 70 °C (t2).
Потребитель заходит при 5 °C (t3) и нагревается до 60 °C (t4).
Обратите внимание на то, что чем больше разница между входом и выходом теплоносителя, тем устройство выйдет меньшим по габаритам.
Соответственно, этот показатель будет влиять и на стоимость теплообменника, поскольку будет затрачено меньшее количество материала.
Что такое Tmax и Давление расчетное
Tmax – максимальная рабочая температура. Определяются условиями системы, в которой будет встроен теплообменный аппарат. От нее зависит выбор материала уплотнений.
Расчетное давление влияет на выбор толщины пластин и прижимных плит.
Расход сред в рабочих контурах
Равен пропускной способности разборного пластинчатого теплообменника. Измеряется в л/с, л/ч, м3/ч, кг/ч.
Определяется техническими условиями, предоставляемыми сетевыми компаниями (если объект связан с коммунальным хозяйством) или условиями работы оборудования, которое будет напрямую взаимодействовать с аппаратом (например, котел, парогенератор, компрессор и другие).
Этот показатель не требуется для расчетов при наличии нагрузки (мощности).
Тепловая мощность теплообменника
Дает понимание какую тепловую энергию будет передавать теплообменник.
Величина измеряется в кВт, Гкал/ч. Высчитывается путем умножения следующих параметров: расход, удельная теплоемкость, температурная дельта по одной из сторон.
На что влияют допустимые потери напора
Допустимые потери по напору на каждую из сторон влияют на габаритные размеры теплообменника (чем больше показатель, тем меньше получится оборудование, как и цена за него благодаря пластинам, которые будут максимизировать турбулизацию потоков).
Почему в онлайн калькуляторе используются только среды “Вода-Вода”
Каждое вещество уникально и по-разному взаимодействует с рабочими материалами теплообменника. Все это влияет на конечный расчет и, как следствие, подбор конкретной типомодели теплообменного аппарата.
Если в качестве одной из рабочих сред используется не Вода, то расчеты очень затрудняются, так как появляется много дополнительных факторов (вязкость, плотность, теплопроводность).
Для расчета и подбора при таких специфичных условиях лучше сразу обратиться к профессионалам – инженерам “ПроТепло”.
Какие еще параметры учитываются при расчете теплообменника
При расчете теплообменника также важно учитывать загрязненность сред, размер и характер механических включений — дабы обеспечить оптимальный подбор пластин по ширине каналов, чтобы агрегат не засорялся и соответственно не выходил из строя.
В ходе процесса теплообмена неизбежно на рабочих поверхностях образуются различного рода отложения: кальцевидные, железистые, органические и прочие, которые влекут за собой снижение передаваемой энергии.
Чтобы этого избежать — закладывайте запас площади на загрязнение. Иначе придется проводить сервисное обслуживание (чистку) несколько чаще, чем раз в год, что приведет к дополнительным издержкам.
Сохраните страницу, чтобы не потерять:

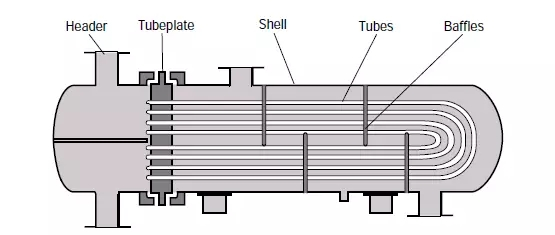

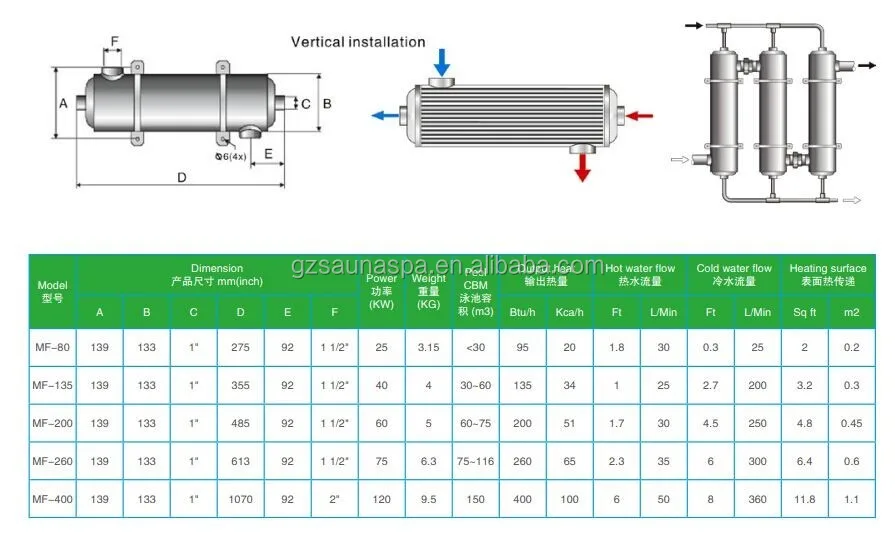

Расчет конструкции кожухотрубчатого теплообменника
Расчет конструкции кожухотрубчатого теплообменника
…
Единицы:
Метрика
IP
Таблица ввода
| Количество | Значение | Блок |
|---|---|---|
| Трубная жидкость Выбор | ||
| Вход со стороны трубы 1 расход | кг/ч | |
| Вход со стороны трубы 1, давление | бар | |
| Вход со стороны трубы 1, температура | °С | |
| Выбор рабочей жидкости Shell | ||
| Вход со стороны кожуха 2, скорость потока | кг/ч | |
| Вход со стороны кожуха 2, давление | бар | |
| Температура на входе со стороны кожуха 2 | °С | |
| Режим расчета CM (0=Проект; 1=Проверка) | ||
| Теплопередача для проектирования (включено при CM=1) | кВт | |
| Расположение трубок (0=треугольник; 1=квадрат) | ||
| Отношение высоты зазора перегородки к диаметру кожуха | ||
| Трубки проходные | ||
| Количество труб однопроходных | ||
| Длина одной трубы (вводится при CM=0) | мм | |
| Внутренний диаметр корпуса | мм | |
| Номер перегородки | ||
| Расстояние от перегородки на входе/выходе | мм | |
| Расстояние между трубами | мм | |
| Внешний диаметр трубы | мм | |
| Внутренний диаметр трубы | мм | |
| Термостойкость грязи со стороны трубы | м2. К/Вт | |
| Термостойкость к грязи со стороны кожуха | м2.К/Вт | |
| Улучшение теплопередачи со стороны трубы | ||
| Улучшение теплообмена со стороны кожуха | ||
| Увеличение перепада давления со стороны трубы | ||
| Увеличение перепада давления со стороны кожуха | ||
| Газовая постоянная со стороны трубы, 0=жидкость, ввод вручную | Дж/(кг*К) | |
| Плотность жидкости со стороны трубки, ввод вручную | кг/м3 | |
| Удельная теплоемкость жидкости со стороны трубы, ввод вручную | Дж/(кг*К) | |
| Динамическая вязкость жидкости на стороне трубы, ввод вручную | Па*с | |
| Теплопроводность жидкости со стороны трубы, ввод вручную | Вт/(м*К) | |
| Газовая постоянная жидкости межтрубного пространства, 0=жидкость, ввод вручную | Дж/(кг*К) | |
| Плотность межтрубной жидкости, ввод вручную | кг/м3 | |
| Удельная теплоемкость межтрубного пространства, ввод вручную | Дж/(кг*К) | |
| Динамическая вязкость жидкости на стороне оболочки, ввод вручную | Па*с | |
| Теплопроводность межтрубной жидкости, ввод вручную | Вт/(м*К) | |
Материал трубки (-1=см. примечания 0=медь 1=сталь 2=алюминий) | ||
| Плотность пробирки, ввод вручную | кг/м3 | |
| Трубка теплопроводности, ручной ввод | Вт/(м*К) | |
| Материал корпуса (-1=см. примечания 0=сталь) | ||
| Плотность материала оболочки, ввод вручную | кг/м3 | |
| Допустимое напряжение материала оболочки, ввод вручную | МПа | |
| Объект оптимизации (0=вес 1=стоимость) | ||
| Стоимость материала трубки | стоимость/кг | |
| Стоимость материала корпуса | стоимость/кг | |
Выходная таблица
| Количество | Значение | Блок |
|---|---|---|
| Трубка бокового выхода 3, давление | 0 | бар |
| Боковой выход трубы 3, температура | 0 | °С |
| Боковой выход корпуса 4, давление | 0 | бар |
| Боковой выход кожуха 4, температура | 0 | °С |
| Сопротивление потоку со стороны трубы | 0 | Па |
| Сопротивление боковому потоку оболочки | 0 | Па |
| Теплообмен | 0 | кВт |
| Скорость потока со стороны трубы | 0 | м/с |
| Средняя скорость потока в межтрубном пространстве | 0 | м/с |
| Зона теплообмена со стороны трубы | 0 | кв. м. |
| Зона теплообмена межтрубного пространства | 0 | кв.м. |
| Трубка боковая Рено номер | 0 | |
| Боковой кожух Рено номер | 0 | |
| Коэффициент теплообмена со стороны трубы | 0 | Вт/(м2*К) |
| Коэффициент теплообмена межтрубного пространства | 0 | Вт/(м2*К) |
| Суммарный коэффициент теплообмена | 0 | Б/К |
| Среднелогарифмическая разность температур | 0 | °С |
| Эффективность теплообмена | 0 | % |
| Длина одинарной трубки равна длине сердечника | 0 | мм |
| Расстояние между перегородками | 0 | мм |
| Внутренний диаметр корпуса по оценке | 0 | мм |
| Толщина корпуса | 0 | мм |
| Объем бокового пространства трубы | 0 | м3 |
| Объем бокового пространства корпуса | 0 | м3 |
| Груз для жидкости со стороны трубы | 0 | кг |
| Вес жидкости на стороне кожуха | 0 | кг |
| Вес/Стоимость (OB=0:вес 1:стоимость) | 0 | стоит |
Примечания
1.
Это упрощенная конструкция кожухотрубного теплообменника.
2. Стоимость материалов: используйте местную валюту, например доллары США за кг.
3. Материал трубы и ребра: -1 = ввод физических свойств внизу
4. Режим расчета: Расчет = расчет длины сердечника по охлаждающей нагрузке;
Проверить = рассчитать охлаждающую нагрузку по длине сердцевины
Онлайн-инструменты дизайна
| Конвертер |
| Онлайн психрометрическая таблица |
| Онлайн-диаграмма p-H и T-s |
| Конструкция змеевика конденсатора |
| Конструкция змеевика испарителя |
| Конструкция охлаждающего/нагревательного змеевика |
| Конструкция кожухотрубного теплообменника |
| Капиллярный дизайн |
со встречным и параллельным потоком
Служба членства |
Связанные ресурсы: калькуляторы
Расчет длины трубы прямоточного и прямоточного теплообменника
| Расчет длины трубы теплообменника с противотоком и параллельным потоком | ||||||||||||||
| Введите данные в ЖЕЛТЫЙ Функции обновления и сброса внизу страницы. | ||||||||||||||
| Теплопередача, Q = | U*A*∆Tm | |||||||||||||
| Коэффициент теплопередачи плоской стенки, U = | 1/(1/ч + Л/К + 1/ч2 | |||||||||||||
| Коэффициент теплоотдачи цилиндрической стенки, U = | 1 / (1/hi + [RoLn(Ro/Ri)]/K + Ri/Ro) | |||||||||||||
i и o относятся к внутренней и внешней поверхности трубы. | ||||||||||||||
| Большой перепад температур, ΔTbc = | Та – Тд | |||||||||||||
| ΔTbc = | Из входных данных ниже. | |||||||||||||
| Малая разность температур, ΔTad = | Тб – Тк | |||||||||||||
| ΔTad = | Из входных данных ниже. | |||||||||||||
| Среднелогарифмическая темп. разница, ΔTm = | (ΔTbc – ΔTad)/ln(Tbc/ΔTad) | |||||||||||||
| Ответ: ΔTm = | град С | |||||||||||||
Дополнительное сопротивление теплопередаче, вызванное коррозией, называется загрязнением. | ||||||||||||||
