Расчет водонагревателя накопительного: Объем накопительного водонагревателя. Формула расчета

Калькулятор расчета объема и мощности водонагревателя или бойлера

Калькулятор расчета объема накопительного водонагревателя Калькулятор расчета необходимой мощности водонагревателя Калькулятор расчета времени нагрева водонагревателя

Здесь Вы можете самостоятельно рассчитать объём водонагревателя, мощность и время нагрева накопительного водонагревателя или бойлера.
Внизу каждого калькулятора имеется подробная инструкция по применению.

Если остались вопросы или нужна помощь в подборе, позвоните 8 (495) 222-96-98 или оставьте заявку на подбор. Мы с радостью поможем. Отправить заявку на подбор

Расчет объема накопительного водонагревателя с применением

термосмесительного клапана

Введите кол-во человек, принимающих душ

Введите кол-во человек, умывающихся в умывальниках

Введите количество моек для посуды

Введите температуру холодной воды, °C

Введите температуру смешанной воды на выходе из водонагревателя после термосмесителя, °C

Введите температуру горячей воды в водонагревателе, °C

Расход ГВС с применением термосмесительного клапана
Объем смешанной воды на выходе из водонагревателя, литров	–
Требуемый объем водонагревателя, литров	–

Подбор мощности для нагрева всего объема в зависимости от времени нагрева, кВт
Необходимая мощность для нагрева водонагревателя за:	1 час	2 часа	3 часа	4 часа	5 часов	6 часов	7 часов	8 часов	9 часов
Требуемая мощность, кВт	–	–	–	–	–	–	–	–	–

Инструкция

Здесь Вы можете рассчитать объём водонагревателя для покрытия пикового расхода воды согласно известному количеству потребителей и точек водозабора. Для этого достаточно ввести в поля ввода известные значения.

Также в калькуляторе Вы сможете подобрать оптимальную мощность, зная за какое время вы хотите нагреть весь расчётный объём водонагревателя.

Также имеется возможность рассчитать объём водонагревателя с применением термосмесительного клапана. В этом случае объём накопительного водонагревателя может быть уменьшен до 30%, если нагревать воду не до +65С, а до +90С и на выходе из водонагревателя в автоматическом режиме разбавлять горячую воду температурой +90С в нужной пропорции с холодной водой с помощью термосмесительного клапана, чтобы на выходе из него была заданная температура ГВС не более +65С.

В этом случае в калькуляторе задайте значение температуры горячей воды в водонагревателе +90С, а температуру смешанной воды после термосмесительного клапана, к примеру, +65С. !!!Согласно СП 30.13330.2016 температура воды ГВС должна быть не ниже 60°С и не выше 65°С. При меньшей температуре могут размножаться бактерии, при большей температуре возможен ожог.

Если же у вас

схема без термосмесительного клапана, то температуру внутри водонагревателя Т1 и температуру после термосмесительного клапана Т2 нужно устанавливать ОДИНАКОВОЙ (Т1=Т2).

Расчет необходимой мощности водонагревателя

Введите требуемое время нагрева, часы

Введите объем водонагревателя, литров

Температура холодной воды: 5 С

Температура горячей воды: 65 С

Расчетная мощность составляет: – кВт

Инструкция

В этом калькуляторе вы можете рассчитать необходимую мощность водонагревателя для нагрева известного объёма воды в проточном режиме или всего объёма за определённое время при заданной температуре холодной воды на входе в водонагреватель и требуемой температуре нагрева горячей воды.

Пример 1. Нужно определить мощность для нагрева водонагревателя объёмом 1000 литров с +5С до +65С за 4 часа. Вводим все данные в калькулятор. Получаем результат: мощность не менее 17.

7кВт/час.

Пример 2. Требуется рассчитать мощность водонагревателя для нагрева воды объёмом 1000 литров в проточном режиме с +5С до +65С за время 1 час. Вводим все данные в калькулятор. Получаем результат: мощность не менее 17,1 кВт/час.

Расчет времени нагрева водонагревателя

Введите мощность водонагревателя, кВт

Введите объем водонагревателя, литров

Температура холодной воды: 5 С

Температура горячей воды: 65 С

Расчетное время нагрева составляет: –

Инструкция

В калькуляторе вы можете рассчитать время нагрева известного объёма воды в водонагревателе при заданной ограниченной выделенной мощности при известной температуре холодной воды и требуемой температуре нагрева.

Пример 1. При проектировании здания выделенная электрическая мощность для нагрева воды для нужд ГВС составляет 60 кВт. Известно что для покрытия пикового расхода воды необходима горячая вода объемом 6000 литров.

Требуется найти время нагрева воды с +5С до +65С.

Вводим все данные в калькулятор. Получаем результат: время нагрева 7 часов 5 минут.

Производим в России и во благо России!

ГОППО – Группа Отечественных Производителей Промышленного Оборудования

Получить консультацию

Применение

На объектах, где требуется автономное производство горячей воды:

санатории, госпитали, детские сады, школы, институты, спортивные комплексы, производства, казармы, торговые центры, рестораны, многоквартирные дома и частный сектор.

Получить консультацию

Применение

На объектах, где требуется через большие промежутки времени 4-24 часов горячая вода с конкретной температурой и в конкретном объёме:

душевые в конце рабочей смены, на определённых этапах производственных процессов (кондитерское, молочное, пивоваренное производство, санитарная обработка в животноводстве

Получить консультацию

Изготовление на ЗАКАЗ

Мы производим на заказ ёмкостное и резервуарное оборудование по техническому заданию Заказчика

Получить консультацию

Изготовление на ЗАКАЗ

Мы производим на заказ ёмкостное и резервуарное оборудование по техническому заданию Заказчика

Получить консультацию

Изготовление на ЗАКАЗ

Подберем объём и мощность водонагревателя под ваши задачи

Вы получаете подробное предложение на базе расчётов нормативного расхода воды, а также полезные рекомендации по монтажу и подключению.

Подберем водонагреватель для Вас

Рассказать о достоинствах, преимуществах, отличительных особенностях той, или иной модели в двух словах сложно. Для этого вам нужно просто зайти на наш сайт, выбрать ту модель, которая отвечает потребностям, и сделать всего несколько элементарных манипуляций на клавиатуре, а именно набрать: промышленный водонагреватель технические характеристики, с указанием конкретного названия. Если же останутся вопросы, то наши специалисты с радостью на них ответят, дав исчерпывающую консультацию.

Подробнее

Объем водонагревателя: расчет, выбор для дома

Все современные дома подключены к центральному водоснабжению. Но не все жители довольны качеством обслуживания коммунальных предприятий, поэтому они устанавливают в частных домах и квартирах бойлеры. Чтобы не ошибиться с выбором техники, нужно правильно высчитать объем водонагревателя. Мы поделимся с вами расчетными формулами и правилами, которые помогут подобрать прибор для всей семьи.

Перед тем как отправляться в магазин за техникой, определитесь с объемом потребляемой воды. Также важным критерием является скорость нагрева и расход теплоносителя.

Что необходимо учитывать при покупке:

• Количество человек, которые будут пользоваться прибором.
• Число заборных точек.
• Использование ванны или душа для мытья.

Привычки людей также влияют на количество потребляемой жидкости. В какое время каждый из членов семьи принимает душ? Если это день и вечер, тогда количество литров сократится, ведь за этот промежуток времени бойлер успеет нагреть очередную порцию воды. Большой запас накопительного бака не будет лишним, особенно для частного дома.

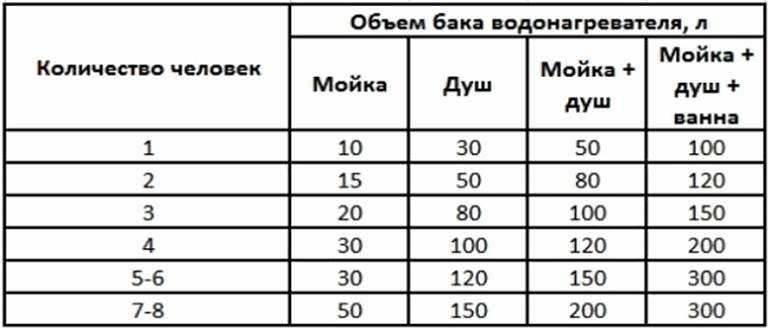

Сколько литров вмещает стандартный прибор? От 30 до 150. Бака для воды на 30-50 литров хватит для обслуживания одной точки забора. Например, можно разместить технику возле раковины. Есть и более объемные устройства на 500 литров. Такие чаще используются в промышленной деятельности.

Водонагреватели косвенного нагрева подключаются к системе отопления, их вместительность также велика. Они обеспечивают горячей водой не только раковину и душ, но и батареи.

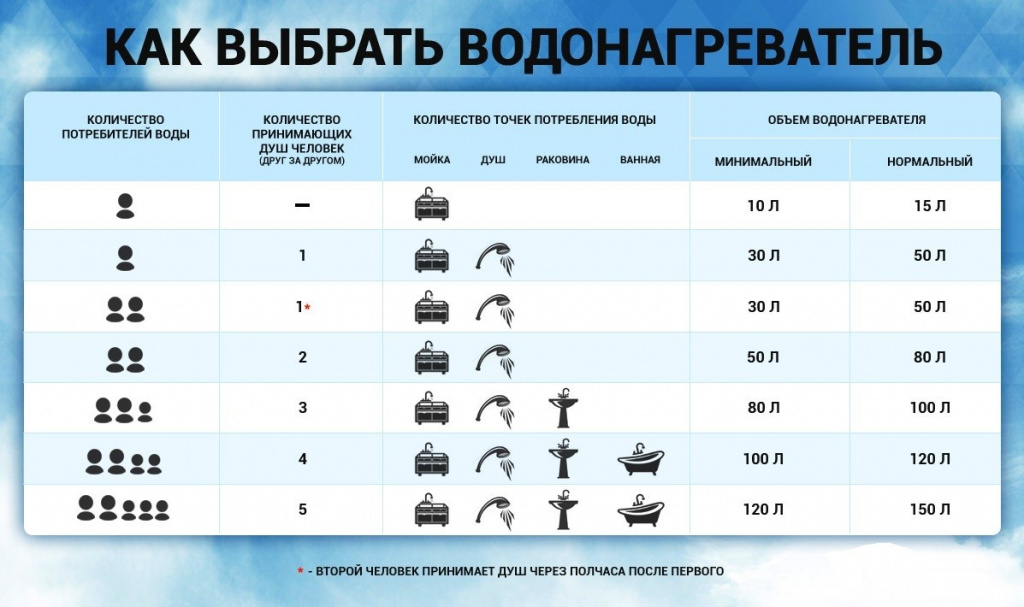

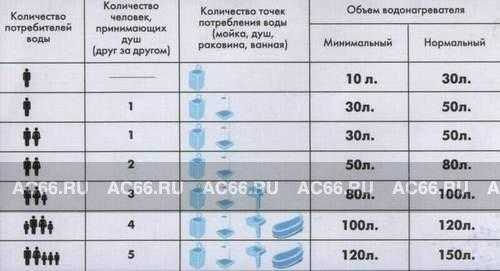

Условно для двух-трех человек в семье хватает 80-100 литров. Однако чтобы точно подобрать технику, нужно провести расчет.

Как рассчитать емкость бака

Для семьи из 4 человек посчитать вместительность можно по такой формуле:

Р х (t° – t1) / (t2 – t1)

Р — это количество жидкости, которое вам требуется для ежедневного применения. Чтобы вычислить данный показатель, учитывайте, на что расходуется вода. Например: для принятия душа понадобится 5 литров. Вы его принимаете в течение 10 минут. Значит: 5 х 10 х 4 (количество человек) = 200.

t° — температура воды в кране на выходе. Для нормального пользования без смешивания достаточно 38 градусов.

t1 — входная температура; летом может достигать 16°С, зимой 9°С.

t2 — температура нагрева; может достигать 85-90 градусов.

Осталось подставить конкретные цифры и высчитать размер и вместительность бака. Изделия более 150 литров не вешаются на стену, а устанавливаются на пол. Для их размещения понадобится достаточно места.

Не нужно думать, что у вас будет чистое потребление горячей воды. Если вы предпочитаете принимать ванную, тогда горячий поток будет разбавляться холодным для достижения комфортной температуры.

Специалисты рекомендуют устанавливать нагрев не более 55 градусов. Это позволит избежать образования накипи и ее отложения на деталях бойлера.

Подбор проточного водонагревателя выполняется так же. Однако время подготовки жидкости вычисляется по другой формуле:

Рm = Q/((Tтв-Тхв)*1,163)

Р — количество расходуемой жидкости.

Q — мощность прибора, которая указанна в документации.

Tтв и Тхв — температура теплой и холодной воды.

Вот с таких расчетов и начинается выбор нагревателя, который оптимально подойдет для вашей семьи. В магазине вы уже можете оценить дизайн техники, качество изготовления. Имеет значение и мощность нагрева, безопасность, степень защиты от коррозии. Определиться поможет просмотр видео:

Водонагреватель какого размера мне нужен? Решено!

Фото: istockphoto.com

В: Наш водонагреватель на последнем издыхании. Я увеличил температуру в резервуаре до самого высокого значения, но вода на выходе уже не горячая. Итак, пришло время купить новый водонагреватель! Наш существующий резервуар имеет емкость 30 галлонов, и это было нормально, когда мы купили дом 10 лет назад, но наша семья выросла, и теперь мы используем больше воды для купания и стирки. Какой размер водонагревателя мне нужен?

A:  Похоже , что на этот раз вам понадобится водонагреватель большего размера. И вы правы: чем больше членов семьи, тем больше расходуется воды. На самом деле, «количество пользователей является ключевым для водонагревателей бакового типа, потому что мощность более или менее фиксирована», — объясняет Дэниел О’Брайан, технический эксперт интернет-магазина сантехники SupplyHouse.com. Если вы заинтересованы в замене существующего устройства на модель с баком или без бака, у О’Брайана есть предложения по определению водонагревателя того размера, который лучше всего соответствует вашим потребностям.

Для водонагревателя размер домохозяйства является простым индикатором потребности в горячей воде.

Вы можете оценить необходимый объем резервуара (в галлонах) в зависимости от количества человек в доме:

• 1 или 2 человека — от 23 до 36 галлонов
• 2–4 человека — от 36 до 46 галлонов
• 3 до 5 человек — от 46 до 56 галлонов
• 5 или более человек — более 56 галлонов (добавьте 10 галлонов на каждого дополнительного человека)

Для средней семьи из четырех человек подойдет водонагреватель на 40 галлонов, такой как A. O. Smith’s ProLine Power Vent Gas Water Нагреватель (доступен в SupplyHouse) должен выполнить свою работу. Но это не должно быть вашим единственным соображением. Вы можете получить более точное представление о потребностях вашей семьи в горячей воде, копнув немного глубже.

Помимо емкости бака, учитывайте номинальную мощность водонагревателя в течение первого часа.

Рейтинг первого часа (FHR) показывает, сколько горячей воды данный резервуар может произвести за один час, когда он полностью нагрет. Эта цифра отражает эффективность прибора (насколько быстро водонагреватель может повторно нагреть воду) и дает представление о том, с чем он может справиться в час пик использования. Например, водонагреватель A. O. Smith ProLine Power Vent объемом 50 галлонов (доступен в SupplyHouse) имеет FHR 9.0 галлонов, поэтому он будет обеспечивать до 90 галлонов горячей воды в час.

Вы хотите найти FHR, который соответствует или превышает количество галлонов горячей воды, необходимое для всех видов деятельности, которые могут выполняться одновременно в самый загруженный момент дня. Используйте приведенные ниже цифры, чтобы оценить нагрузку в часы пик и определить идеальную частоту сердечного ритма.

• Купание или душ (на человека) — 20 галлонов
• Мытье волос (на человека) — 6 галлонов
• Мытье рук (на человека) — 2 галлона
• Мытье посуды вручную — 6 галлонов
• Бритье — 3 галлона
• Работающая посудомоечная машина — 14 галлонов
• Работающая стиральная машина — 30 галлонов

Проконсультируйтесь со специалистом -оценка обязательств по вашему проекту.

Узнайте больше о преимуществах прямо сейчас

+

Фото: Supplyhouse.com

Если бак большего размера не помещается в имеющееся пространство, рассмотрите вариант обогревателя без бака.

Благодаря отсутствию здоровенного резервуара для хранения, «обогреватели без бака, которые обычно подвешиваются к стене, могут поместиться в более узких местах», — объясняет О’Брайан. Например, водонагреватель на 50 галлонов может достигать шести футов в высоту и 22 дюймов в диаметре. Но вариант без резервуара с сопоставимой мощностью, например, безрезервуарный газовый водонагреватель Takagi (доступен в SupplyHouse), имеет высоту всего 20 дюймов, ширину 14 дюймов и глубину менее 10 дюймов. Если пространство ограничено, можно использовать безрезервуарный водонагреватель.

Фото: istockphoto.com

Чтобы выбрать правильный проточный водонагреватель, оцените необходимый расход на основе расхода горячей воды и требуемого изменения температуры.

Проточные водонагреватели не хранят горячую воду. Вместо этого они нагревают его по мере необходимости. «Скорость потока является ключевой характеристикой при выборе водонагревателя без резервуара», — говорит О’Брайан. Следующая информация поможет вам оценить потребности вашей семьи в скорости потока.

1. Сначала рассчитайте пиковое потребление горячей воды. Пиковое использование — это момент времени, когда вы потребляете наибольшее количество горячей воды. Используйте этот список типовых расходов (на прибор) в галлонах в минуту (галлонов в минуту), чтобы рассчитать максимальное количество горячей воды, которое вы будете использовать за один раз:

• Смеситель для раковины — 1 галлон в минуту
• Ванна — 3 галлона в минуту
• Душ — 2,5 галлона в минуту
• Посудомоечная машина — 3 галлона в минуту
• Стиральная машина — 3 галлона в минуту

1. Например, если пик нагрузки приходится на послеобеденное время, когда вы одновременно запускаете посудомоечную машину и принимаете душ (3 галлона в минуту). + 2,5 галлона в минуту), вам понадобится безбаковый водонагреватель с минимальной скоростью потока 5,5 галлонов в минуту.
2. Далее определите температуру воды, поступающей в ваш дом. Просто откройте кран с холодной водой, дайте ему поработать пару минут, а затем с помощью термометра измерьте температуру холодной воды.
3. Вычтите температуру холодной воды из 110 градусов по Фаренгейту (средняя температура горячей воды в доме), чтобы определить требуемое повышение температуры. Например, если температура холодной воды составляет 65 градусов по Фаренгейту, водонагревателю потребуется нагреть воду на 45 градусов по Фаренгейту, чтобы достичь 110 градусов по Фаренгейту, поэтому требуемое повышение температуры составляет 45 градусов по Фаренгейту.
4. Отрегулируйте расход в соответствии с требуемым повышением температуры. «Все агрегаты должны иметь диаграмму, показывающую расход горячей воды при различных повышениях температуры», — говорит О’Брайан. Например, безрезервуарный водонагреватель на природном газе Takagi T-D2-IN (доступен в SupplyHouse) предлагает максимальную скорость потока 10 галлонов в минуту — рабочее слово «максимум». В теплом климате, где необходимо повышение температуры всего на 20 градусов, Takagi имеет эффективный расход 10 галлонов в минуту. Однако, если вам нужен водонагреватель, чтобы поднять температуру воды на 45 градусов по Фаренгейту, скорость потока упадет примерно до 7 галлонов в минуту, как указано на графике скорости потока, предоставленном производителем.

Чтобы получить более наглядное представление, посмотрите это видео SupplyHouse, посвященное подбору безбаковых водонагревателей.



Эта статья была предоставлена ​​вам SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Проконсультируйтесь со специалистом

Найдите лицензированных специалистов по сантехнике в вашем районе и получите бесплатную оценку вашего проекта без каких-либо обязательств.

Найти профессионалов сейчас

+

Определение размеров водонагревателя с накопительным баком

После того, как вы определились с типом топлива, вам нужно выяснить, водонагреватель какого размера даст вам достаточно того, что вам нужно. Если вы заменяете обогреватель, подумайте, достаточно ли тепла давала ваша предыдущая модель. Если это не так, то вы захотите перейти на больший размер. Также подумайте, есть ли у вашей семьи потенциал для роста в течение следующего десятилетия. Если вы планируете создать семью или ваша свекровь собирается переехать к вам, вам также понадобится обогреватель большего размера. После того, как вы приняли все это во внимание, вы можете правильно подобрать размер вашего нового обогревателя.

Для нагревателей резервуаров-накопителей при выборе размера учитываются два важных фактора: количество воды, которое он удерживает, и скорость рекуперации , то есть количество воды, которое он может нагреть за один час. Скорость восстановления отображается как рейтинг первого часа (FHR) на наклейке Energy Guide. Вообще говоря, если вы живете в семье из двух человек, вам может сойти с рук обогреватель на 30–40 галлонов. Для трех-четырех человек требуется резервуар объемом от 40 до 50 галлонов, а если в вашем доме пять или более человек, выберите модель объемом от 50 до 80 галлонов. У газовых обогревателей FHR больше, чем у электрических, поэтому у них баки меньшего размера с тем же рейтингом EF.

Advertisement

Чтобы получить более точное представление о ваших потребностях, оцените потребность в час пик и найдите обогреватель, который находится в пределах пары галлонов от этого числа. Вот оценки количества галлонов, используемых для каждой домашней работы:

• Душ – 12
• Ванна – 9
• Бритье – 2
• Шампунь – 4
• Мытье рук и лица – 4
• Мытье посуды вручную – 4
• Посудомоечная машина – 14
• Приготовление пищи – 5
• Стиральная машина — 32

[источник: Министерство энергетики США]

Умножьте эти числа на количество раз, которое они встречаются в час пик, чтобы получить общее количество израсходованных галлонов. Например, если в вашей семье есть три человека, которые принимают утренний душ, вы должны умножить 20 галлонов на три, чтобы получить 60 галлонов. Если вы также запускаете посудомоечную машину в тот же час после душа, добавьте еще 14 галлонов, чтобы получить в общей сложности 74 галлона. Это ваша потребность в часы пик и то, что вы должны искать на наклейке Energy Guide. Если у вас ограниченное пространство над головой, где должен располагаться обогреватель, ищите «низкие» модели — они короче и крупнее, но имеют такую ​​же мощность, как и их более высокие собратья.
