Бойлер косвенного нагрева: своими руками, видео, чертежи

Горячее водоснабжение — это привычно и удобно, но как быть, если подключиться к центральной системе затруднительно? Решить этот вопрос целым рядом способов, и самый простой и экономичный из них — установка бойлера косвенного нагрева.

Содержание

  1. Особенности
  2. Конструкция
  3. Технология изготовления своими руками
  4. Расчет объема
  5. Выбор и расчет змеевика
  6. ТЭН, термостат и другие вспомогательные устройства
  7. Порядок изготовления и монтажа

Особенности

В отличие от водонагревателей, в бойлере косвенного нагрева используется энергия теплоносителя, применяемого для отопления. Для этого в бак-накопитель встраивается теплообменник, обычно имеющий форму змеевика. Проходя по нему, теплоноситель системы отопления нагревает воду, находящуюся в баке.

Нагрев воды в бойлере, как и в водонагревателе накопительного типа, происходит в течение нескольких часов, но ее температура потом долго остается стабильной, что повышает удобство использования горячей воды для душа и ванны.

Бойлер косвенного нагрева не только экономичен, он еще и более безопасен, чем водонагреватель. В случае отказа автоматики в ТЭНовых нагревателях может произойти закипание воды и разрушение самого прибора или фитинговых соединений, что приведет к утечке. В бойлере же вода не может нагреться сильнее, чем теплоноситель, обычно этот показатель находится в пределах 60-90 градусов, что безопасно и для труб, и для человека.

Плюсы использования бойлера косвенного нагрева:

  • теплообменник можно подключить как к центральному отоплению, так и к котлу любого типа;
  • для нагрева воды не нужна электроэнергия, газ или другое топливо, что снижает затраты на монтаж и эксплуатацию бойлера;
  • температура воды стабильная, без резких скачков;
  • безопасность использования даже без установки дорогостоящей автоматики — вода не закипает, при утечке или прекращении подачи холодной воды не происходит выхода прибора из строя;
  • простая конструкция и монтаж позволяют дополнительно сэкономить, сделав и установив бойлер косвенного нагрева своими руками.

Минусы:

  • довольно большие размеры и вес, сравнимые с водонагревателем накопительного типа;
  • бойлер косвенного нагрева используется только в отопительный сезон, для летнего применения его оснащают ТЭНом;
  • длительный нагрев воды, во время которого температура теплоносителя в радиаторах снижается;
  • отложение солей на змеевике требует регулярной чистки и обслуживания.

[attention type=green]На рынке представлено множество моделей бойлеров, использующих косвенный нагрев. Но при наличии минимальных навыков сварки и монтажа возможно изготовление бойлера для дома или дачи своими руками.[/attention]

Конструкция

Устройство бойлера довольно простое. В баке из материала, не подверженного коррозии, расположен теплообменник в виде змеевика или бака меньшего размера. Теплообменник для увеличения теплоотдачи выполняют из материала с высокой теплопроводностью, обычно из меди.

Бак оснащен штуцерами для подвода и отбора воды. Ввод холодной воды расположен снизу бака и оснащен обратным клапаном, через него же, с помощью обводного вентиля, производят слив. Выводной патрубок для горячей воды располагают в верхней части бака.

Стенки бака для уменьшения тепловых потерь необходимо хорошо утеплить. Для этого можно использовать различные материалы, но наилучший вариант — полиуретан, он обладает высокими теплоизоляционными качествами, при этом не боится влаги, хорошо гасит шум воды, возникающий при нагреве, долговечен и экологически безопасен.

Чтобы сделать бойлер своими руками проще всего поместить бак-накопитель в бачок или корпус аналогичной формы чуть большего размера и заполнить пространство между ними полиуретановой пеной из баллона.

Для измерения и регулировки температуры бойлер оснащают термометром и термостатом. Этот элемент не обязателен, но существенно увеличивает удобство использования нагревателя. Чтобы уменьшить внутреннюю коррозию, можно также встроить в бак магниевый анод, предназначенный для водонагревателей ТЭНового типа. Их продают в сервисных центрах обслуживания или в магазинах бытовой техники.

Технология изготовления своими руками

Прежде чем начать самостоятельное изготовление бойлера, нужно определиться с его параметрами и характеристиками:

  • расход воды и объем бака;
  • вид змеевика и расчет его размеров;
  • наличие дополнительных устройств — ТЭНа, термостата.

Исходя из полученных ответов можно выбрать емкость для накопительного бака, материал для изготовления змеевика, а также определиться с размерами и выполнить эскиз будущего бойлера.

Расчет объема

Чтобы обеспечить достаточное количество горячей воды, необходимо представлять себе ее ежедневный расход. Принято считать, что на каждого постоянно проживающего в доме человека необходимо 50-80 литров нагретой воды в день.

Это количество позволит принять душ или ванну, а также удовлетворит потребность в горячей воде для стирки, уборки и мытья посуды. Таким образом, для семьи из 3-4 человек понадобится бойлер с баком на 200 литров.

Если вода нужна только для хозяйственных нужд, например, мытья рук и посуды, достаточно бака меньшего размера — на 50-70 литров. Не стоит без необходимости выбирать бак слишком большого размера — это увеличит время нагрева воды и приведет к уменьшению эффективности отопительной системы.

Выбор и расчет змеевика

Змеевик в бойлере может быть выполнен из металлической трубы в виде спирали или змейки, либо представлять собой внутренний бак меньшего размера. Делать его лучше из материала, обладающего высокой теплопередачей и устойчивостью к коррозии, например, из меди.

Также можно использовать трубу из нержавейки, но ее сложнее согнуть и придать ей необходимую форму. Обычные стальные трубы использовать не рекомендуется — проточная вода при нагреве будет выделять пузырьки кислорода, которые вызовут быструю коррозию металла. Наиболее удобна трубка из меди диаметром 10 мм — она гнется без применения горелки по шаблону.

Некоторые мастера используют также металлопластиковые трубы. Они устойчивы к внешней и внутренней коррозии, но использовать их нужно строго при температуре ниже 90 градусов. Любой перегрев приведет к деформации труб, протечкам и смешиванию воды в контурах. При определенных условиях это может привести к воздушным пробкам и ухудшению циркуляции.

Змеевик из трубы наматывают в виде спирали из расчетного числа витков и располагают в нижней части бака круглого сечения. Для нормальной теплоотдачи он не должен касаться стенок. При изготовлении бака прямоугольной формы теплообменник делают в виде змейки и размещают у одной из стенок.

Размеры и число витков змеевика определят с помощью расчета по формуле:

В этой формуле:

  • Р — тепловая мощность змеевика, которая должна составлять 1,5 кВт на каждые 10 литров объема бака;
  • d — диаметр используемой трубы, выраженный в метрах, принимаем 0,01 м;
  • l — общая длина трубы, в метрах;
  • ∆Т — разность температур до и после нагрева, обычно для предварительного расчета принимают 65 градусов.

Для бака на 200 литров с мощностью в 30 кВт расчет будет таким:

Отмерив необходимую длину трубы, нужно рассчитать также диаметр витка. Чтобы спираль не касалась стенок, его принимают на 10-12 см меньше диаметра бака-накопителя. Расчетные значения для некоторых размеров бака приведены в таблице.

Объем бака бойлера, лМощность тепловая, кВтДлина змеевика, мДиаметр бака бойлера, мДиаметр витка, мКоличество витков
20030150,50,412
15022,5110,50,49
100157,50,40,38
507,540,40,35

Расстояние между витками целесообразно делать 5-8 см, чтобы улучшить условие теплообмена. При этом важно рассчитать общую высоту змеевика так, чтобы он не перекрывал входной и выходной патрубок для нагреваемой воды.

Теплообменник в виде бака выполняют обычно из того же материала, что и сам бак, а его размеры составляют 1/5-1/8 общего объема бойлера.

ТЭН, термостат и другие вспомогательные устройства

Один из недостатков бойлера косвенного нагрева — возможность его использования только в отопительный период. Решить эту проблему можно двумя способами:

  • выполнить монтаж короткого замкнутого контура от котла, рассчитанного только на нагрев воды в бойлере;
  • установить в самом баке ТЭН.

Первый способ связан с лишним расходом времени и топлива — при загрузке на неполную мощность котел будет работать с пониженным КПД, а в случае использования твердого топлива — еще и с образованием повышенного количества копоти и сажи. Кроме того, потребуется время на его обслуживание, загрузку и чистку.

Установка ТЭНа в сам бак бойлера позволит использовать его летом в режиме обычного водонагревателя. Для снижения затрат на электроэнергию нагрев можно производить в ночное время по более низким тарифам или подключить в систему солнечный коллектор.

Мощность ТЭНа должна соответствовать объему бака. В среднем, для объема 50 литров необходим ТЭН электрической мощностью 1,5-1,8 кВт, а для 200 литрового бойлера — 5-6 кВт. Эти значения могут быть незначительно изменены, при этом стоит помнить: чем больше мощность, тем короче время нагрева, и наоборот.

[attention type=red]Осуществляя монтаж ТЭНа в бак бойлера, обязательно установите термостат, отключающий нагрев при температуре не более 90 градусов![/attention]

Также рекомендуется установить в бак магниевый анод, который отвлекает на себя процессы электрохимической коррозии внутри бака. Он постепенно растворяется при этом, и через несколько лет может потребоваться его замена.

[blockquote_gray]В данной статье вы узнаете, что лучше: купить электрокотёл для частного дома или сделать своими руками.
Как правильно выбрать электрокотёл для обогрева дома площадью 100 квадратных метров, читайте здесь[/blockquote_gray]

Порядок изготовления и монтажа

После проведения всех необходимых расчетов и подготовки эскиза можно собирать бойлер косвенного нагрева своими руками.

    1. Сборку начинают с подготовки самой важной части — бака-накопителя. Можно использовать любую готовую емкость из нержавейки, алюминия или термостойкого пластика или сварить бак из листового металла и обрезков труб подходящего диаметра. Главное требование — достаточная толщина стенок и прочность бака и устойчивость к коррозии.
    2. Достаточно просто сделать бак из отработанного газового баллона. Для этого верхнюю часть баллона срезают, внутренние стенки тщательно зачищают, промывают несколько раз и проветривают на свежем воздухе в течение 3-5 дней. В противном случае вода приобретет запах газа. После просушки поверхность грунтуют водостойкой краской.
    3. В баке в соответствии с эскизом нужно сделать несколько отверстий: для подключения змеевика, для входного и выходного патрубка, а также для ТЭНа и термостата при их установке.

    1. Приваривают обрезки трубы — патрубки, и нарезают на внешней части резьбу для подключения контура ГВС и отвода от контура отопления.
    2. Далее нужно сделать змеевик по расчетным размерам. Навивать спираль удобно по шаблону, в качестве которого используют трубу нужного диаметра, бревно или любой прочный цилиндрический предмет. Навивка должна быть достаточно свободной, чтобы готовый змеевик снялся с оправки.

  1. К патрубкам змеевик крепят с помощью пайки, проверяя герметичность соединений. Это можно сделать с помощью воздуха из компрессора и мыльной воды. Давление при опрессовке должно превышать рабочее давление в системе отопления как минимум в 1,5 раза.
  2. При необходимости устанавливают в бак ТЭН, термостат и магниевый анод. Подключают к электрической части медный кабель необходимого сечения — для ТЭНа 2 кВт — 1,5 мм², для 4 кВт — 2,5 мм², для 5 и более — 4 мм².
  3. Помещают бак в корпус, если он предусмотрен проектом. Устанавливают между стенками бака и корпуса временные или постоянные распорки, чтобы выдержать одинаковое расстояние со всех сторон. Заполняют пространство утеплителем, например, монтажной полиуретановой пеной.
  4. После высыхания пены срезают излишки, обрабатывают патрубки и крепят крышку корпуса. Можно окрасить его краской по металлу в светлые тона, для меньшего излучения тепла и продления срока службы.

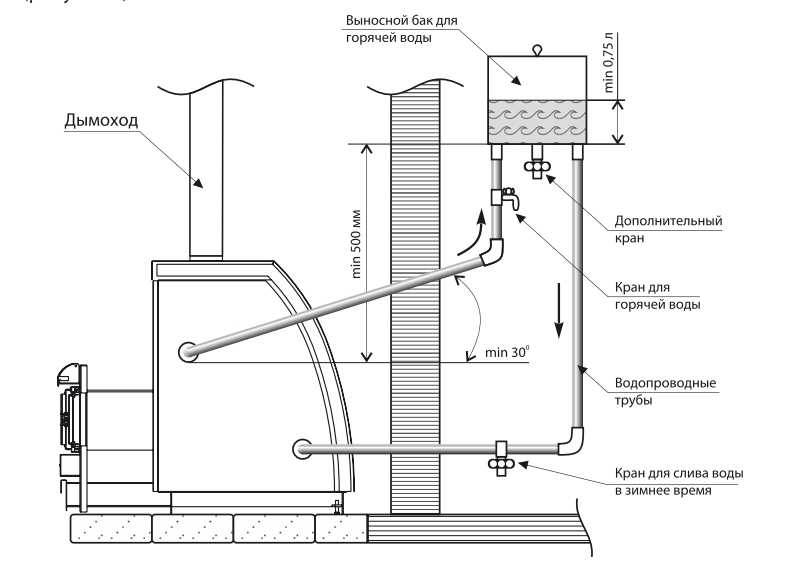

  5. Подключают бойлер к системе отопления и ГВС соответственно приведенной схеме.

Сделать бойлер косвенного нагрева своими руками довольно просто и бюджетно, а его эффективность и экономичность быстро окупит все затраты. Горячая вода со стабильной температурой сделает жизнь в загородном доме обеспечит привычный горожанам комфорт.

Бойлер косвенного нагрева своими руками: устройство самодельного бойлера

Наличие водопровода с горячей водой – это часть привычного комфорта для современного жилища. Однако не всегда удаётся решить задачу подвода централизованных коммуникаций к загородной недвижимости.

Поэтому владельцы частных домовладений устраивают автономное снабжение горячей водой, используя в качестве источника нагрева отопительный контур. Для решения задачи потребуется всего лишь соорудить бойлер косвенного нагрева своими руками.

Мы расскажем, как сделать полезный в быту прибор. В статье подробно описаны правила установки и подключения оборудования, поставляющего санитарную воду в точки разбора воды. Вы узнаете, как подготовить бойлер к запуску и как ввести его в эксплуатацию.

Содержание статьи:

  • Устройство бойлера косвенного нагрева
  • Проект и монтаж своими руками
    • Выбор накопительной емкости
    • Расчет длины змеевика
    • Изготовление и обработка змеевика
    • Подготовка бойлерной емкости
  • Инструкция по подключению и запуску системы
  • Выводы и полезное видео по теме

Устройство бойлера косвенного нагрева

По сути, аппарат представляет собой обычный теплообменник.

Правда теплообменники традиционно строят по принципу «труба в трубе», а в данном случае элементами теплового обмена являются сосуд и трубчатый змеевик. Накопительный сосуд исполняет роль наружной «трубы», внутри которой размещается «труба» внутренняя или змеевик.

Галерея изображений

Фото из

Подготовка санитарной воды в бойлере косвенного нагрева производится без прямого использования электроэнергии, газа, твердого или жидкого топлива

Воду для гигиенических процедур в бойлере косвенного нагрева производит теплоноситель, подогреваемый котлом

Бойлер подключают к системе отопления. Внутри него по змеевику, трубам или пространству между двумя баками проходит теплоноситель прежде чем дальше попасть в приборы отопления

Чаще всего бойлеры косвенного нагрева оборудуют теплообменниками в виде змеевиков. Особенно характерно это решение для самодельных конструкций

Змеевик, по которому протекает теплоноситель, просто устанавливают внутри емкости. Нагретая им вода для бытовых нужд постоянно находится в этом виде накопительного водонагревателя

В качестве корпуса для изготовления самодельного бойлера подойдет любая герметичная емкость, бак, опустошенный газовый баллон, обычный бойлер

Сложность заключается вовсе не в изготовлении, а в подключении бойлера косвенного нагрева. Для его нормальной работы требуется циркуляционный насос, обратный клапан, мембранный бак для расширяющейся при нагреве жидкости

В установке собственной группы безопасности нет необходимости. Избыток давления устранит общий для отопления предохранительный клапан. А вот воздухоотводчик совсем не помешает, потому что внутри отдельной от системы емкости будет закипать вода

Устройство для экономного использования энергии

Заводское оборудование для косвенного нагрева

Вариант теплообменника бойлера косвенного нагрева

Самый распространенный теплообменник бойлера

Простая конструкция бойлера косвенного нагрева

Самодельный бойлер из газового баллона

Сложность обвязки бойлера косвенного нагрева

Воздухоотводчик в схеме подключения бойлера



Через трубчатый змеевик пропускается , а внутренняя область сосуда заполняется холодной водой. Теплоноситель нагревает стенки трубчатого змеевика, а те, в свою очередь, греют холодную воду в сосуде.

Примерно так выглядит традиционная схема подключения бойлера косвенного нагрева. В данном случае прибор работает в паре с отопительным котлом

Схема обычно делается по технологии противотока двух сред, разных по температурному уровню. Другими словами, если выход подогреваемой воды предусмотрен в нижней части ёмкости, а патрубок подпитки холодной водой находится выше, в этом случае подача теплоносителя в змеевик осуществляется на верхнем уровне.

Обратная конфигурация выполняется, если вход и выход холодной воды меняются местами. На практике чаще встречаются схемы с верхним выходом нагретой воды.

С целью снижения тепловых потерь сделанный своими руками бойлер косвенного нагрева следует обязательно изолировать. Хороший изолятор тепла – минеральная вата

Учитывая, что бойлер косвенного нагрева относится к тепловому сантехническому оборудованию, аппарат и прилегающая к нему обвязка трубопроводами подлежат тепловой изоляции.

Разумно монтировать систему в непосредственной близости от . Такой подход обеспечит меньше затрат на монтаж оборудования, а потери тепла на пути от системы отопления к бойлеру косвенного нагрева будут существенно снижены.

С примером изготовления простейшего бойлера косвенного нагрева ознакомит следующая фото-подборка:

Галерея изображений

Фото из

Бак из нержавейки в качестве корпуса

Теплообменник из сильфонного шланга

Трубы для подключения теплообменника к отоплению

Крепление труб теплообменника подвесками

Проект и монтаж своими руками

Главная задача на стадии проектирования своими руками – это подбор накопительной ёмкости, которая бы своим объёмом покрывала потребности в горячей воде.

Выбор накопительной емкости

Для большинства случаев эксплуатации системы расчёт потребности делается на 3-4 человека (среднестатистическая семья). Согласно нормативам, одна персона потребляет около 70 л/сут. То есть, для среднестатистической семьи вполне достаточно установить бойлер косвенного нагрева объёмом 200 л. При такой ёмкости потребность удовлетворяется полностью.

Подбору сосуда под переделку его в бойлер косвенного нагрева следует уделить особое внимание. Это должна быть ёмкость крепкая, прочная, не поддающаяся влиянию коррозии

Бак для нагрева холодной воды обычно выбирают под вертикальную установку, но не исключается также вариант монтажа в горизонтальном положении. В качестве бойлерного бака допустимо использовать тару, выполненную из прочных термостойких материалов.

Конечно же, материал тары следует выбирать с учётом его высоких антикоррозийных свойств, допустимого температурного расширения, прочих эксплуатационных характеристик.

Подходящими материалами можно считать:

  • алюминий;
  • нержавеющую сталь;
  • специальные полимеры.

Следует помнить: бойлеры любого типа относятся к сосудам, работающим под давлением. К тому же теплоноситель системы отопления может нагреваться до высокой температуры (90ºС и выше). Исходя из этих свойств бойлерных установок, следует проектировать и строить систему своими руками.

На практике нередко встречаются реально абсурдные конструкции, тоже сделанные своими руками, к примеру, на базе обычной молочной фляги или столовой кастрюли. Таких решений следует избегать.

Такой выглядит пародия на бойлер косвенного нагрева. Сделано своими руками достойно, но для сопоставления с реально надёжным и эффективным устройством необходим совершенно иной подход

Проект бойлера косвенного нагрева, исполняемого своими руками, включает в себя ещё и расчёт трубчатого змеевика. Здесь необходимо рассчитать требуемую тепловую мощность этого устройства, чтобы по результатам расчёта определить длину трубы змеевика и её диаметр.

Расчет длины змеевика

Традиционным материалом для изготовления змеевиков бойлеров является медь или латунь. Рекомендуется выбирать именно один из этих материалов, так как оба материала обладают высоким коэффициентом теплопередачи.

Эффективность работы змеевика (время нагрева и набор требуемой температуры) во многом зависит от правильного расчёта. Также важно грамотно выполнить монтаж спирали внутри сосуда

Для расчёта необходимых значений на изготовление бойлерного змеевика подойдёт формула:

L = Q / D* (Tг – Тх) * 3,14

Буквенные обозначения здесь:

  • L – длина трубки,
  • Q – тепловая мощность змеевика,
  • D – диаметр трубки,
  • – температура горячей воды,
  • – температура холодной воды.

Давайте разберем пример, как рассчитать длину медной трубы под спираль мощностью 20 кВт для бойлера косвенного нагрева.

Есть медная труба диаметром 10 мм, приобретённая на рынке в бухте. Под бойлер взят сосуд ёмкостью 200 л. Расчётные значения температур холодной и горячей воды: 15ºС и 80ºС, соответственно.

Требуется определить размер длины медной трубы, достаточный для производства теплообменной трубчатой спирали мощностью 20 кВт. По формуле проводится следующий расчёт: 20/0,01*(80-15)*3,14. Результат расчёта: требуемая длина медной трубы составит 10 метров.

Изготовление и обработка змеевика

Для изготовления змеевика бойлера косвенного нагрева ёмкостью 150-200 литров, как правило, берётся медная или латунная трубка диаметром 10 – 20 мм. Трубка закручивается спиралью с учётом остаточного зазора в 5-7 мм между витками.

Зазор требуется делать обязательно (допускается после намотки раздвигать витки), так как необходима компенсация расширения металла. К тому же при таком исполнении спирали достигается полный контакт воды с поверхностью медной (латунной) трубки.

Пример самостоятельной намотки змеевика для бойлера косвенного нагрева. В качестве барабана применяется полиэтиленовая толстостенная труба. После намотки витки раздвигаются на 1-2 мм

В принципе, медные или латунные змеевики можно отыскать уже готовые для эксплуатации. Например, взять змеевик от какого-нибудь технологического оборудования. Но тогда придётся учесть размеры имеющейся ёмкости и соответствие спирали по мощности теплообмена.

Зачастую выполнить подбор в точном соответствии с параметрами не удаётся. Поэтому дабы не терять драгоценного времени в этом смысле выгоднее изготовить трубчатый спиральный нагреватель самостоятельно.

Изготовить змеевик своими руками без опыта сложно, но такая задача выполнима. Здесь главное — выполнить качественную намотку спирали. Под намотку медной (латунной) трубки рекомендуется использовать барабан из подходящего материала.

Диаметр барабана меньше внутреннего диаметра бойлерной ёмкости примерно на 10-15%. В итоге, если внутренний диаметр бака 500 мм, значит, значение диаметра змеевика составит:  (500 – 500/10) = 450 мм.

Один из возможных вариантов установки резьбового фитинга на концевой части трубы змеевика. Свободный конец фитинга с резьбой будет входить в отверстие на стенке сосуда

На концевых частях трубки, свитой в спираль, потребуется смонтировать контактные резьбовые фитинги. Для решения этой задачи необходимо:

  1. Получить ровный срез на концах трубы, обработав их труборезом.
  2. Надеть на концевые части трубы обжимные гайки.
  3. Обработать края трубы развёрткой.
  4. Установить фитинги и плотно подтянуть их к трубе гайками.

Не обязательно применять исключительно резьбовые двухсторонние фитинги. Если есть навыки пайки медных труб и соответствующий инструмент, можно методом пайки установить односторонние резьбовые фитинги.

Также в зависимости от материала корпуса сосуда, не исключается вариант пайки непосредственно к стенкам ёмкости. Однако при самостоятельном изготовлении бойлера косвенного нагрева этот шаг не рекомендуется по причине сложной технологической операции.

В собранном на фитингах или спаянном виде, теплообменный элемент (змеевик бойлерный) уже можно считать готовым к установке и последующей эксплуатации. Останется подготовить место для монтажа непосредственно на бойлерной ёмкости и внедрить водяной нагреватель в состав сосуда.

Подготовка бойлерной емкости

Как поместить готовую медную (латунную) спираль внутрь бойлерного бака, если ёмкость цельная? В этом случае придётся аккуратно срезать верхнюю часть и сделать крышку, которая будет крепиться на корпусе сосуда болтами.

Посадочные места крышки и бака выравниваются, шлифуются, оснащаются резиновой прокладкой. Между тем внутренний монтаж (и обслуживание) видится более удобным, если на ёмкости сделать две крышки – сверху и снизу.

Пример устройства крышки на сосуде, который используется под бойлер косвенного нагрева. Уплотнение достигается прокладкой и болтовым крепежом по всей окружности

После установки крышки на бойлерной ёмкости проблема с монтажом змеевика внутри бака отпадает сама собой. Теперь достаточно высверлить два отверстия на корпусе сосуда, ориентируясь под расположение концевых частей трубы спирали. Диаметр отверстий должен соответствовать диаметру резьбовой части фитингов с запасом на 1-2 мм.

Резьбовые части фитингов пропускают в отверстия, предварительно установив уплотнительные прокладки. Затем с наружной стороны стенки бака накручивают встречные фитинги и плотно стягивают соединение.

При таком креплении нагревательная спираль вполне устойчива, но дополнительные опоры сделать необходимо. Ход теплоносителя под давлением  внутри трубы часто сопровождается появлением вибраций. Дополнительные опоры будут компенсировать дефект.

Вариант перехода от трубок змеевика бойлера к магистральным линиям с теплоносителем системы отопления. Прямые фитинги одновременно исполняют роль крепежа

На корпусе бойлера косвенного нагрева также нужно сделать отверстия для набора и слива воды, запрессовать в них короткие патрубки, а на патрубках смонтировать запорные краны. При желании можно дополнить аппарат стрелочным термометром.

Завершив монтаж всех компонентов, корпус сосуда закрывают снаружи утепляющим материалом. Здесь удачно подойдёт минеральная вата с верхним фольгированным покрытием.

Инструкция по подключению и запуску системы

Первым делом самодельный домашний бойлер косвенного нагрева нужно подключить к магистрали отопления. Там, где применяется автономная отопительная система, в сеть домашнего котла.

Механическое подключение производится при открытой крышке на бойлерной ёмкости. После подключения нужно приоткрыть запорный кран, связывающий с обратной линией теплоносителя, и убедиться в отсутствии протечек как с внешней стороны устройства, так и внутри.

Перед тем, как включить самодельный бойлер косвенного нагрева полностью в работу, рекомендуется провести испытание на герметичность системы. На фото — заводской экземпляр

Если протечек не обнаружено, открывают линию подачи теплоносителя. Необходимо выждать некоторое время, чтобы змеевик прогрелся до температуры системы отопления. В режиме полного нагрева ещё раз внимательно проверить змеевик и все точки соединений на возможные утечки.

Если проверка показала целостность системы, закрывают крышку сосуда и подключают нагреваемой воды. Тестируют систему в режиме реального теплообмена.

Выводы и полезное видео по теме

Бывший в употреблении газовый баллон часто используют для изготовления самодельных устройств. Представляем видеоролик о том, как из корпус баллона сделать БКН.

Здесь описан всего лишь один вариант из всех возможных, которые существуют и удачно применяются. Нужно отметить, что вариантов самостоятельных конструкций бойлеров косвенного нагрева имеется немало.

К примеру, вместо цилиндрической накопительной ёмкости используются прямоугольные сосуды. Намотку спирали змеевика делают не однослойной, а многослойной. Дополняют водяной нагреватель электрическим тэном. Конструкторские замыслы не имеют границ.

Хотите поделиться собственным опытом в изготовлении бойлера косвенного нагрева или полезными сведениями по теме? Пишите, пожалуйста, комментарии в расположенном ниже блоке. Здесь же задавайте вопросы, высказывайте мнение и размещайте фото.

Калькулятор погружного змеевика для водяного отопления

Калькулятор площади поверхности погружного змеевика для водяного отопления

Этот калькулятор нагрева бака поможет вам определить требуемую площадь поверхности погружного змеевика, использующего воду в качестве источника тепла.

Следующим шагом является выбор материала конструкции и обращение в TITAN для получения предложения. Мы будем рады ответить на любые вопросы по дизайну, проектированию или продукту, которые могут у вас возникнуть. С оборудованием для отделки металлов TITAN можно связаться по телефону (805) 487-5050 или по электронной почте [email protected].

Рабочая температура никогда не может быть ниже температуры окружающей среды

Источник нагрева горячей воды всегда должен быть на 15°F выше, чем рабочая температура

Убедитесь, что все размеры бака больше 0

Длина резервуара (футы)

Ширина резервуара (футы)

Высота резервуара (футы)

Объем бака (гал)

0

Рабочая температура (градусы Фаренгейта)

Температура окружающей среды (градусы Фаренгейта)

Время нагрева (ч)

Плотность раствора (1 галлон воды = 8,33 фунта)

Источник нагрева горячей воды (градусы Фаренгейта)

Коэффициент U (150 для воды)

АБТЕ/час

0

АМТД

-5

кв. футов Требуемая площадь поверхности

0,0

Змеевики Длина катушки ” Высота кузова ” Высота подступенка ” Площадь поверхности (кв. футов)
4 прохода #Н/Д #Н/Д #Н/Д #Н/Д
6 проходов #Н/Д #Н/Д #Н/Д #Н/Д
8 проходов #Н/Д #Н/Д #Н/Д #Н/Д

Катушки сетки
8 проходов #Н/Д #Н/Д #Н/Д #Н/Д
12 проходов #Н/Д #Н/Д #Н/Д #Н/Д
14 проходов #Н/Д #Н/Д #Н/Д #Н/Д
16 проходов #Н/Д #Н/Д #Н/Д #Н/Д
20 проходов #Н/Д #Н/Д #Н/Д #Н/Д
24 прохода #Н/Д #Н/Д #Н/Д #Н/Д
28 проходов #Н/Д #Н/Д #Н/Д #Н/Д

TRACE 700 Расчет размера основного нагревательного змеевика

Следующее, как TRACE 700 определяет информацию о выборе нагревательного змеевика, можно найти в контрольных суммах или отчете о выборе компонентов системы.

Первый шаг — определить, где в системе находятся охлаждающие и нагревательные змеевики. В этом примере будет рассмотрена система VRH. В этой системе есть охлаждающий змеевик системного уровня и змеевик предварительного нагрева системного уровня. Основные нагревательные змеевики находятся на уровне помещения. В справке F1 по поиску TRACE 700 Характеристики типа системы в этом разделе указаны местоположения змеевиков для каждого типа системы.

Какие отчеты следует просматривать?

  • Вы должны прочитать отчет о контрольных суммах для того же уровня, что и интересующая катушка. Для примера VRH см. информацию о выборе катушки в следующих отчетах:
  • для основного охлаждения: раздел «Выбор охлаждающего змеевика» отчета о контрольных суммах системы.
  • для основных (терминальных) нагревательных змеевиков: раздел «Выбор нагревательного змеевика» отчета о контрольных суммах помещений (или контрольных сумм зон, в зависимости от расположения блоков VAV).
  • для змеевика предварительного нагрева: раздел «Выбор нагревательного змеевика» отчета о контрольных суммах системы
  • для предварительного нагрева, основного и охлаждающего змеевика: вся информация берется из различных отчетов о контрольных суммах и указывается в отчете о выборе компонентов системы в соответствии с расположением змеевика.

Как рассчитывается информация о выборе нагревательного змеевика?

  • Сначала программа выполняет психрометрический анализ и определяет:

Расчетный расход охлаждающего воздуха (CFMc) = 8 539 куб. футов в минуту
SADBc Температура = 57,0 °F

  • После определения расчетного расхода охлаждающего воздуха для каждой комнаты можно определить расчетный расход обогревающего воздуха для каждой комнаты:
  1. Если в системе постоянный объем, расчетный расход воздуха для обогрева = расчетный расход воздуха для охлаждения
  2. Если система имеет переменный объем, расчетный расход воздуха для обогрева определяется на основе введенного пользователем или установленного по умолчанию минимума VAV
  3.  Расход (т.  е. минимальный повторный нагрев). Исключением являются системы PFPVAV.

Расчетный расход воздуха для обогрева (CFMh) = 500 кубических футов в минуту (вводится пользователем)

Затем компания Trane использует объемную ощутимую отопительную нагрузку для помещения (-27 370 БТЕ/ч)

Уставка обогрева помещения (72 °F, введенная пользователем) для определения температуры SADBh

SADBh Температура = 72 + [-27,3700 / (1,0882 x 500)] = 122,3 град F

Для основного нагревательного змеевика:

  • Воздушный поток основного нагревательного змеевика равен расчетному воздушному потоку нагревательного элемента.

Расход воздуха основного нагревательного змеевика = 500 куб. футов в минуту

  • Температура змеевика на выходе равна температуре SADBh.

Температура теплообменника на выходе = 122,3 F

  • Температура змеевика на входе равна температуре змеевика на выходе предварительного нагрева, которая либо вводится пользователем, либо равна температуре змеевика на выходе.

Температура змеевика на входе = 55,9 °F

  • Расчетная мощность основного нагревательного змеевика:

Мощность основного нагревательного змеевика = (1,0882) x (500) x (55,9 – 122,3) = -36 128 БТЕ/ч = -36,1 МБч

Змеевик повторного нагрева в этой системе является «комбинированным», что означает, что это тот же самый физический змеевик, что и основной нагревательный змеевик. Таким образом, мощность, отображаемая в этом отчете, показывает мощность, необходимую, когда змеевик находится в режиме повторного нагрева, т. е. нагревает охлажденный воздух до уставки обогрева помещения. Для определения размера нагревательных змеевиков терминала следует использовать большую из этих двух мощностей, однако в большинстве случаев мощность основного нагревательного змеевика больше мощности повторного нагрева.

  • Расход воздуха теплообменника повторного нагрева равен расчетному расходу воздуха для обогрева (или минимальному расходу воздуха VAV).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
