29.04.2022
Компания «Про Аква» представляет типы расчётов теплого пола в программе PRO AQUA SET 7.2. С помощью нашей разработки вы сможете осуществить проверку вашей системы на поддержание комфортной температуры ВТП, компенсацию теплопотерь и гидравлику.
Решив, какой будет раскладка труб, «пирог» пола, а также температурный режим системы, прежде чем закупать материалы, стоит лишний раз убедиться в правильности всех расчетов. Для этого необходимо воспользоваться программой для гидравлических расчётов PRO AQUA SET 7.2.
Поддержание комфортной температуры водяного теплого пола
Рассчитывая систему теплого пола, не стоит забывать и о комфортной температуре его поверхности.
Сделав такой расчёт, вы максимально точно определитель с длинной контуров, шагом труб, а также с «пирогом» пола.
Компенсация теплопотерь
Этот расчёт нужен для того, чтобы узнать, хватит ли мощности теплого пола, для обогрева всего помещения или необходимо предусмотреть комбинированную систему – ВТП совместно с радиаторным отоплением.
Важно понимать, что если у вас только система теплого пола и до этого вы просчитали комфортную для себя температуру пола, то это не значит, что в вашем доме будет тепло и уютно. Температура поверхности пола будет в пределах нормы (26-31 градусов), но на уровне головы температура будет значительно холоднее, т.к. дойдя от пола до потолка, воздух остынет. Это происходит в том случае, когда теплопотери в помещении не были скомпенсированы, поэтому система просто не успеет прогреть его.
Точно рассчитав, компенсацию теплопотерь, вы сможете понять – следует ли вам ещё предусмотреть дополнительный источник тепла или нет.
Гидравлический расчёт
И последний, но тем не менее очень важный расчёт, необходимдля того, чтобы получить настройки балансировки на всей системе. Качественно настроив систему, можно значительно сэкономить на оплате коммунальных услуг (ограничив расход до максимально допустимого, чтобы избежать перерасхода) и освободить себя от постоянного посещения технического помещения с целью поднастройки системы (отрегулировав максимально допустимое значение расхода, термоголовки/сервоприводы выполняют функцию автоматической поднастройки).
Вся продукция, выпущенная по брендом PRO AQUA отличается качеством и рассчитана на долгий срок эксплуатации.
Назад к списку новостей
Калькулятор расчета длины трубы для теплого пола
mycreations 7 октября, 2016 Калькуляторы расчёта No Comments
Подогрев напольного пространства используется как для создания дополнительного источника тепла, так и для устройства полноценного обогрева.
Последнее решение особенно актуально для помещения без возможности проводки центрального отопления.
Ниже располагается форма калькулятора расчета трубы для теплого пола. Для проведения расчетных операций достаточно заполнить основные поля и выбрать предполагаемый шаг укладки.
В основе калькулятор лежит формула, которая базируется на общей площади помещения. То есть для выполнения расчетных операций достаточно знать лишь длину и ширину помещения, а также расстояние, через которое будут монтироваться обогревательные элементы.
Данный калькулятор можно использовать как для расчета длины трубы теплого водяного пола, так и для электрических кабельных обогревательных систем. Важно – онлайн программа не учитывает количество трубы, которое потребуется для соединения с коллекторным узлом. Расчеты справедливы только для схемы укладки под названием “змейка”.
Содержание страницы
- 1 Какие типы труб использовать
- 2 Схема укладки труб
- 3 На что влияет шаг укладки
- 4 Читайте также:
Какие типы труб использовать
Металлопластик обладает идеальным соотношением цены к качеству
Устройство теплого водяного пола можно сделать с использованием труб разного типа.
Выбор соответствующего типа зависит от таких качеств, как теплопроводность, гибкость и долговечность.
В общих случаях принято использовать трубы из следующих материалов:
- металлопластик – полиэтиленовая труба усиленная алюминиевой прослойкой. Слой алюминия обеспечивает жесткость, прочность и увеличивает теплообменные качества. Металлопластик достаточно легко сгибается для формирования необходимых углы и изгибы;
- полипропилен – прочные, жесткие и надежные трубы. Помимо теплого пола применяются для сооружения канализаций. Изготавливаются из статического сополимера с маркировкой PP-R;
- сшитый полиэтилен – трубы из полиэтилена, сшитого на молекулярном уровне. В результате получается цельная труба со структурой в виде трехмерной сетки. Имеют высокую прочность и устойчивость к химическим растворителям. Легко гнуться, выдерживают рабочую температуру до 95 °C;
- медь – дорогие и технологически сложные в укладке. Обладают наиболее высокой теплопроводностью, но подвержены процессам коррозии.
При плохом соединении очень быстро дают течь.
При плохом соединении очень быстро дают течь.Если не вдаваться в детальное сравнение всех плюсов и минусов, то наиболее оптимальным типом труб являются изделия из металлопластика. Их отличает сравнительно низкая стоимость, простота укладки и высокая надежность.
Схема укладки труб

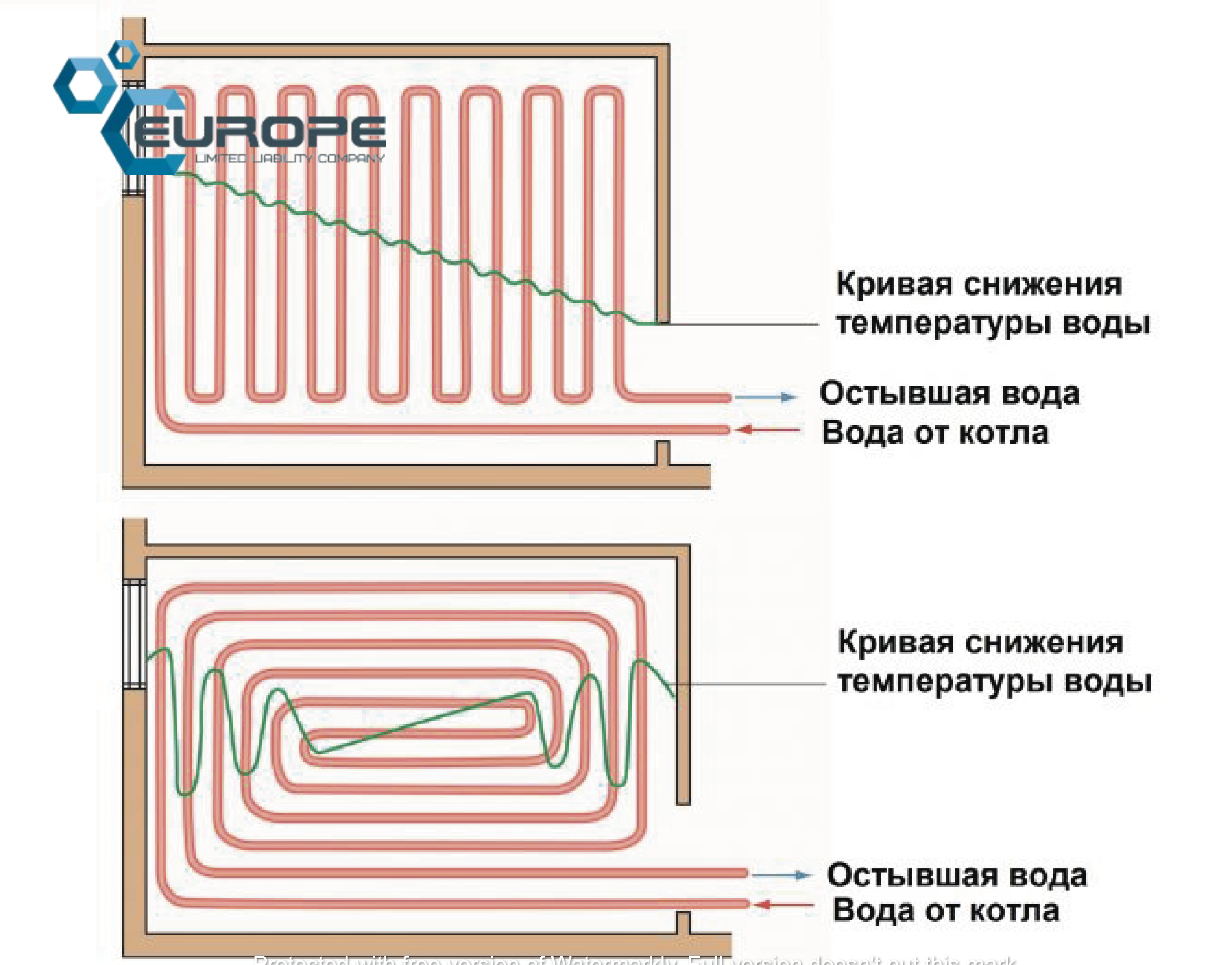

Три наиболее популярных схемы укладки обогревательных элементов
Как было сказано выше расчет количества трубы теплого пола при помощи калькулятора справедлив только для укладки “змейка” и “обратная змейка”. Помимо данной схемы существует, как минимум, две другие.
“Змейка” – это наиболее простая схема, которая хорошо подходи для небольших помещений прямоугольной формы. Наиболее часто используется при монтаже водяного пола, который будет выступать в качестве дополнительного обогрева помещения.
Главный минус такой схемы в неравномерности прогрева.
“Улитка” или укладка по спирали лишена данных минусов, так как в данном случае комбинируются теплые и холодные изгибы. Тем самым достигается равномерность прогрева пола по всей его площади.
“Обратная змейка” частично имеет похожий принцип. Внешний рукав – это трубы от коллектора, а внутренний – трубы с остывающим теплоносителем. Визуальное представление каждой из схем можно увидеть на фото выше.
На что влияет шаг укладки
Расстояние между трубами влияет на мощность и равномерность прогрева напольного пространства
Шаг укладки напрямую влияет на степень теплоотдачи от контура. Чем меньше шаг, тем большее количество трубы поместится на единицу площади. Уменьшение и увеличения шага позволяет подобрать наиболее оптимальную мощность теплого пола под конкретные условия.
Стандартная градация при укладке – это увеличение шага на 5 см. Минимальное расстояние между изгибами равно 10 см, что достаточно для отопительных систем, выступающих в роли центрального и единственного отопления.
Шаг в 20 и более сантиметров используется только при создании теплых полов для временного и дополнительного обогрева. Допускается использование неравномерного расположения рукава.
К примеру, это часто применяется в угловых помещения, когда требуется проложить рукав от коллектора вдоль холодных стен. Далее по мере удаления от угловых сопряжений шаг увеличивается. В итоге получается, что наибольшая температура прогрева будет у холодной стены.
В калькуляторе расчета длины трубы уже включена величина шага от 10 до 40 см. При необходимости можно выбрать значение “Произвольная величина” и внести свои данные. Все вносимые данные имеют размерность в метрах.
Для разделения следует использовать “точку”.
Установка теплого пола: практическое руководство
Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать комиссионные. Вот как это работает.
Укладка мокрого теплого пола своими руками возможна, если вы грамотный домашний мастер (Изображение предоставлено Гетти)Установка теплого пола — непростая задача, но для компетентного мастера она может сэкономить деньги на вашем проекте — если у вас есть необходимые навыки.
Несмотря на то, что большую часть работ по установке теплого пола можно выполнить самостоятельно, есть некоторые моменты, о которых следует уведомить. Поэтому эти элементы должны быть выполнены квалифицированным специалистом. Ключевыми из них являются установка нового коллектора теплого пола для мокрой системы или подключение источника питания для электрического теплого пола.
Независимо от того, планируете ли вы укладывать теплый пол в качестве проекта «сделай сам» или просто хотите понять процесс, наш эксперт по устойчивому строительству Тим Пуллен объяснит, как это сделать, в этом пошаговом руководстве по мокрому напольному отоплению.
Конечно, важно помнить, что вы должны браться только за те проекты, которые вам по силам. Если вы совершите ошибку, ее исправление может стоить вам больше, чем первоначальная экономия средств.
Прежде чем приступить к работе, стоит спланировать, где будут располагаться ваши трубы, а также подготовить все необходимое оборудование и инструменты.
1. Подсоедините трубу к коллектору
Первым шагом является подсоединение трубы напольного отопления к коллекторам напольного отопления. Коллектор уже будет установлен профессионалом, и вам не следует делать это самостоятельно.
Коллектор напольного отопления, прикрепленный к стене (Изображение предоставлено c/o Wunda Group)2. Укладка теплоизоляции напольного отопления
После укладки теплоизоляции вам нужно будет начать укладку трубы. Это важный элемент, и его нельзя упускать из виду — укладка теплоизоляции под теплым полом повысит эффективность, препятствуя движению тепла вниз
3.
Приступайте к укладке трубы
После укладки изоляции вам нужно будет приступить к укладке трубы. Обязательно очистите черный пол перед прокладкой труб, чтобы убедиться, что ничто не повредит трубы.
Разматывание труб напольного отопления (Изображение предоставлено c/o Wunda Group)4. Закрепите трубы напольного отопления
Прикрепите трубу к изоляции с помощью скоб для труб. Убедитесь, что вы закрепили трубу на правильном расстоянии, чтобы обеспечить оптимальное распределение тепла.
Укладка мокрых труб теплого пола (Изображение предоставлено компанией Wunda Group) Укладка труб напольного отопления (Изображение предоставлено компанией Wunda Group)5. Установка по всему полу
Контур трубы по всей площади пола, используя несколько петель для больших пространств.
Все мокрые трубы теплого пола уложены (Изображение предоставлено c/o Wunda Group)6. Подготовьте стяжку
Смешайте стяжку или выберите готовый вариант.
Перед укладкой стяжки пола трубы всегда должны быть испытаны давлением. Не менее важно следить за тем, чтобы трубы были заполнены водой во время укладки стяжки, чтобы любые повреждения были немедленно видны и могли быть устранены до завершения укладки стяжки.
7. Залейте стяжку
Осторожно залейте самонивелирующейся стяжкой трубы, убедившись, что трубы надежно закреплены, а изоляция сидит ровно.
Стяжка стабилизируется с помощью химического спрея, а затем окончательно утрамбовывается для получения гладкой поверхности.
Укладка стяжки на трубы напольного отопления (Изображение предоставлено c/o Wunda Group) Убедитесь, что трубы ровные и плоские, а стяжка покрывает их (Изображение предоставлено c/o Wunda Group)8. Дайте высохнуть
Перед включением подогрева пола дайте стяжке высохнуть не менее 7 дней. В этот момент включите теплый пол на самую низкую температуру, постепенно повышая ее в течение нескольких дней.
Воплотите в жизнь дом своей мечты с помощью советов экспертов, практических руководств и вдохновения для дизайна прямо на вашу электронную почту.
Свяжитесь со мной, чтобы сообщить о новостях и предложениях от других брендов Future. Получайте электронные письма от нас от имени наших надежных партнеров или спонсоров.Тим является экспертом в области методов устойчивого строительства и энергоэффективности жилых домов и пишет на эту тему для журналов и национальных газет. Он является автором книг «Библия устойчивого строительства» , «Просто устойчивые дома и анаэробное пищеварение — производство биогаза — производство энергии: экспертное руководство Earthscan».
Его интерес к возобновляемым источникам энергии и устойчивому развитию был впервые вдохновлен посещением теплового насоса Королевского фестивального зала и проектами по производству тепла из отходов в Эдмонтоне.
В 1979
этот первоначальный всплеск энтузиазма привел к тому, что он попытался (и потерпел неудачу) построить биогазовый реактор для преобразования свиного навоза в топливо в сторожке Кента, его первый проект по переоборудованию.
Переезд в 2002 году в небольшой участок земли в Южном Уэльсе, что обеспечило ему доступ к более широкому спектру природных ресурсов, разожгло его энтузиазм в отношении устойчивого развития. Затем он установил на объекте возобновляемые технологии, в том числе котел на биомассе и ветряную турбину.
Он официально руководил консалтинговой компанией WeatherWorks по энергоэффективности и выступал спикером и экспертом на выставках по строительству и ремонту жилья по всей стране.
Получить информационный бюллетень по строительству и ремонту жилья
Спасибо, что подписались на Homebuilding. Вскоре вы получите электронное письмо с подтверждением.
Возникла проблема. Пожалуйста, обновите страницу и повторите попытку.

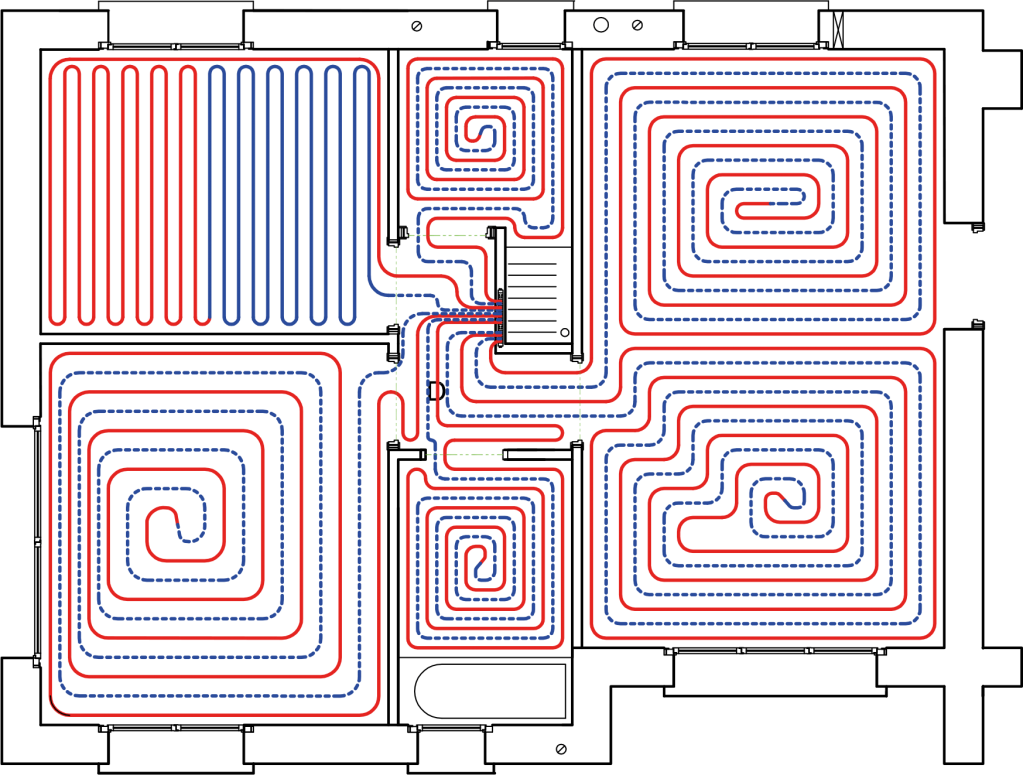

Схема расположения труб и информация о конструкции
На приведенной ниже схеме показан пример схемы расположения труб на первом этаже, включая предполагаемую длину контура и расположение коллектора.
Труба для теплого пола должна быть уложена с шагом 200 мм в зависимости от конструкции.
Максимальная тепловая мощность для систем напольного отопления составляет 100 Вт/м 2 для бетонных полов и 70 Вт/м 2 для деревянных подвесных полов . Чтобы любая система подогрева пола работала эффективно, здание должно быть построено в соответствии с действующими строительными нормами, и ни одно помещение не должно терять мощность больше, чем указано выше.
Конденсационные котлы очень эффективны в сочетании с подогревом пола.
При использовании комбинированных котлов необходимо уточнить у производителя, может ли котел быть оснащен вспомогательным насосом.
Системы напольного отопления можно комбинировать с обычными радиаторными системами, но система напольного отопления должна быть полностью отдельной системой , , т. е. подача и обратка для напольного отопления должны полностью возвращаться к котлу, нормальное управление осуществляется с помощью 2-ходовых клапанов, как в обычной системе S-Plan.
Консультации по изоляции и конструкциям полаМы рекомендуем минимум 50 мм полиуретановой изоляции для системы подогрева пола. Это очень качественная изоляция, которую можно использовать как для бетонных, так и для деревянных конструкций подвесных полов. Все требования к изоляции должны соответствовать действующим строительным нормам. См. нашу страницу конструкции пола для получения дополнительной информации.
Изоляцию не поставляем.
Любой строительный продавец найдет в наличии такие утеплители, как Xtratherm или Kingspan. Предложение основано на подсоединении трубы непосредственно к изоляционной плите. Мы поставляем зажимы для труб. Используйте минимум 65 мм стяжки поверх изоляции для бетонных полов, для деревянных подвесных полов см. страницу «Конструкция пола». Пластиковые листы нельзя укладывать поверх труб. №
Также можно использовать жидкую стяжку толщиной 50 мм или стяжку из волокон. Важно использовать пластиковую мембрану поверх утеплителя для жидкой стяжки. Кромочная полоса также должна использоваться по всему периметру стен.
Содержание влаги в стяжке и половицах Стяжке необходимо дать высохнуть в течение как минимум 4-6 недель перед включением обогрева. Поскольку система используется впервые, смесительный клапан должен быть установлен на минимальное значение, чтобы влага из стяжки высохла. Температуру следует повышать на два градуса каждый день, пока смесительный клапан не будет установлен на 45°C.
При установке стяжки необходимо соблюдать осторожность, чтобы защитить трубопровод. В завершение укладывается финишный пол. Теплый пол хорошо сочетается практически с любой отделкой пола; плитка, ковры (используйте ковры с сопротивлением менее 0,15 м2K/Вт), деревянные полы, пластик и т. д. Напольные покрытия и клей должны быть пригодны для температур, которые обеспечивает напольное отопление; максимальная температура, которую они должны выдерживать, составляет 40°C. Ковер и подложка вместе с не должны превышать тепловое сопротивление 2,5 Tog.
Половые доски должны иметь влажность ниже 7% до их установки. Мы не рекомендуем половые доски толще 25 мм, см. нашу страницу «Конструкция полов» для получения дополнительной информации о половых досках. Всегда уточняйте у производителей напольных покрытий, подходят ли они для полов с подогревом .
Отопление в туалетах и ванных комнатах Поскольку эти помещения обычно очень малы, может потребоваться дополнительное отопление.
