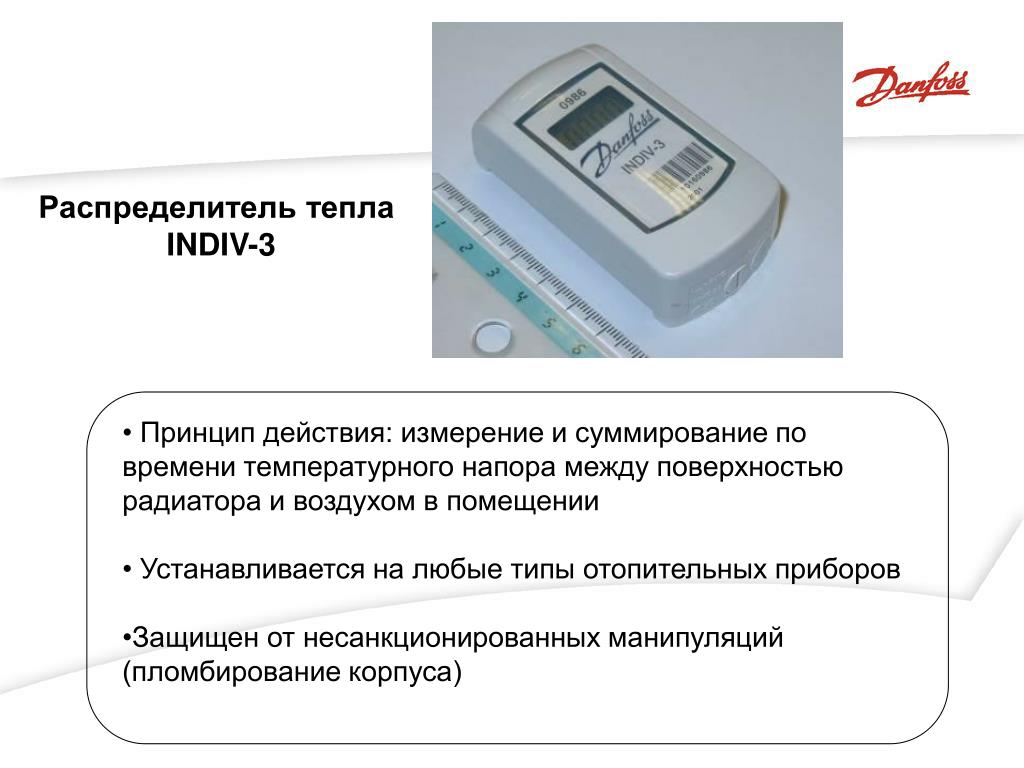

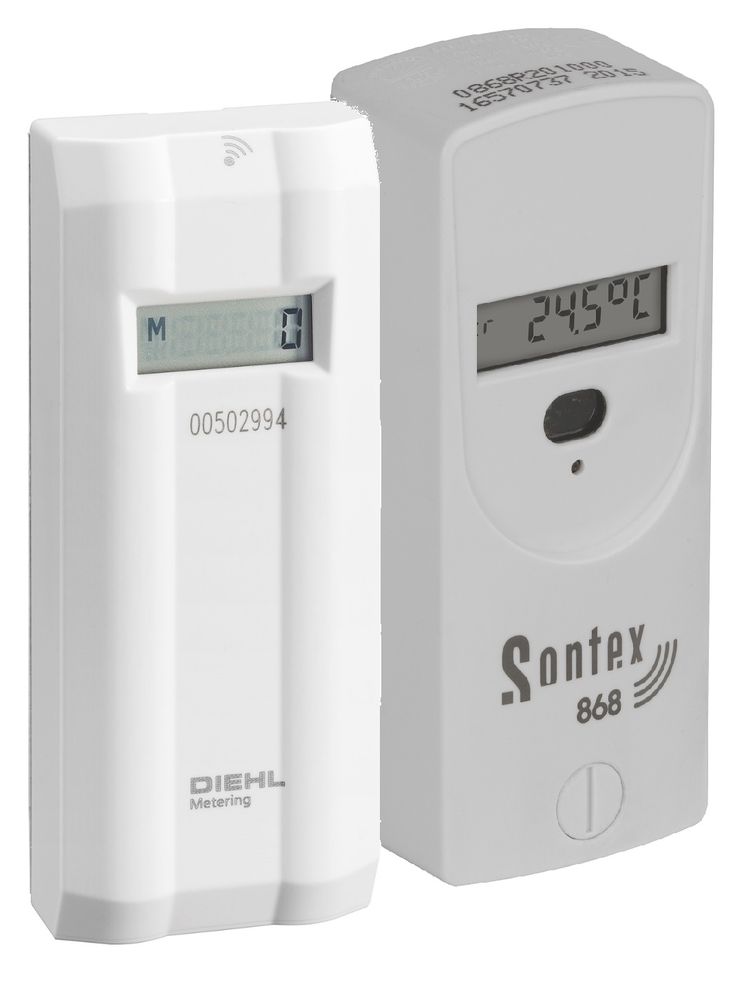

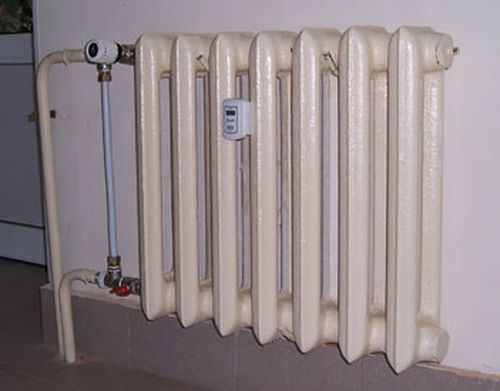

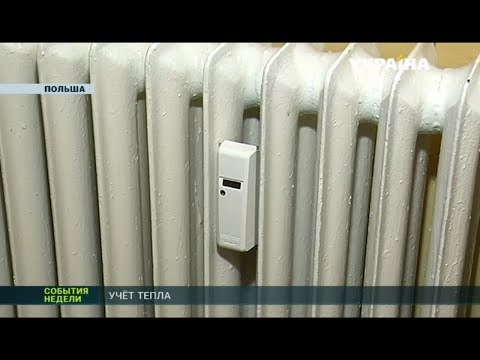

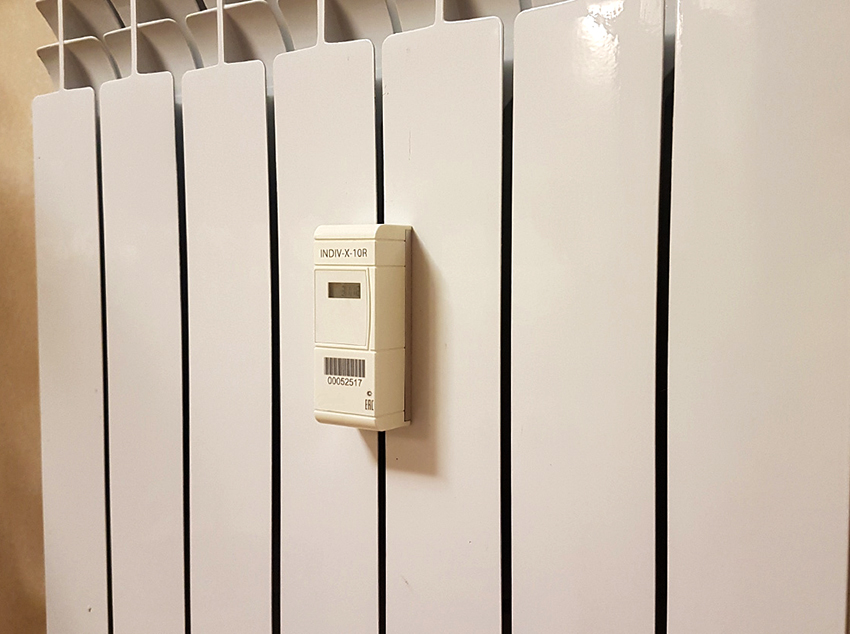

Что такое распределитель тепла для радиатора

Естественное желание каждого из нас – оптимизировать свои расходы, в том числе, и на различные услуги, которыми мы пользуемся. От некоторых собственник жилища в многоэтажке попросту не может отказаться, и практически все они относятся к сфере ЖКХ. Один из обязательных ежемесячных платежей – за централизованное отопление. Если изучить квитанцию, становится понятно, что именно в этой строчке указывается самая большая сумма. Установка теплового счетчика в отдельно взятой квартире в ряде случаев невозможна в принципе. А вот распределитель – другое дело. Всем, кто действительно хочет оплачивать реальное количество Гкал, потребленных его жилищем, а не расчетное, смонтировать у себя в доме этот прибор стоит.

Как работает прибор

По принципу функционирования данное устройство отличается от традиционного счетчика. И хотя их в силу недостаточной осведомленности часто путают, это не одно и то же. Прибор учета подсчитывает объем горячей воды, прошедшей по трубе, на которой смонтирован датчик. С распределителем тепла все по-иному. Он устанавливается на отопительной батарее и периодически (интервал исчисляется минутами, в зависимости от настройки) фиксирует температуру ее поверхности в месте крепления, а чувствительный элемент – воздуха в помещении. Разница показаний записывается в электронную память прибора. Она эн/независима, так как питание блока автономное, от мини-АКБ.

Записанные данные и служат основанием для расчета потребленного тепла. Здесь следует понимать, что результаты измерений выражаются всего лишь в условных единицах. Чтобы получить значения в Гкал, необходимо сделать пересчет. Для этого вводится такое понятие, как радиаторный коэффициент. Его величина определяется двумя факторами – размерами батареи и ее типом. То есть распределитель учитывает теплоотдачу, в зависимости от ее материала (чугун, биметалл и так далее) и конструктивного исполнения. Все известные компании, занимающиеся производством отопительных радиаторов, обязательно указывают значение коэффициента в паспортах образцов.

На практике получается так: коммунальщики рассчитывают отопление по квадратуре помещений. Но, к примеру, по квартирам разное количество батарей, их секций, есть отличие и в моделях радиаторов, качестве утепления жилья. А потому одни собственники в реальности потребляют Гкал намного больше других даже при равенстве площадей квартир. Распределители позволяют устранить такую «несправедливость», а по сути, перекос в оплате за данную услугу.

Преимущества использования

То, что любой прибор учета дает значительную экономию, так как оплата потребленной услуги производится не по нормативу, а по фактическому расходу ресурса, пояснений не требует. Факт очевидный, и никем не оспаривается. Целесообразность использования в квартире распределителя тепла объясняется стоимостью изделия – его цена примерно на порядок (то есть раз в 10) ниже, чем счетчика. Даже если в жилище несколько стояков (и понадобится 2 – 3 прибора), в суммарном выражении это все равно выходит дешевле.

Экономия по статье отопление. В течение года, как и обычно, собственник рассчитывается по квитанции, то есть по общедомовому счетчику. Но 1 или 2 раза за период производится съем показаний распределителей, и данные приборов используются для вывода баланса (разницы между расчетным и фактическим потреблением тепла) применительно к каждой квартире. Полученная экономия учитывается при начислениях в следующем отопительном периоде (то есть сумма платежа снижается). Все подобные нюансы обязательно отражаются при заключении ежегодного договора с поставщиком или УК.

Больший межповерочный интервал. Если для теплосчетчика (квартирный вариант) он определен производителем в 5 лет, то для распределителя – 10.

Что следует знать

  1. Чтобы действительно добиться значительной экономии на отоплении, распределители тепла должны быть установлены не менее чем в ¾ отапливаемых помещений в частном доме или квартир в многоэтажке.
  2. Установка лишь одного этого прибора бессмысленна. Все батареи в помещении необходимо оснастить еще и терморегуляторами, которые позволят поддерживать в комнате неизменный микроклимат. Многие из нас сталкивались с ситуацией, когда за окном плюсовая температура, а коммунальщики греют батареи, как при -30 С. Поэтому понимать экономию лишь с помощью распределителя тепла не совсем правильно. Она достигается комплексно – оплатой по факту и автоматическим регулированием объема потребления услуги конкретной квартирой или зданием.
  3. Распределитель тепла целесообразно монтировать лишь на батареи заводского изготовления. Его установка на встречающиеся в домах самоделки бесполезна, а потому «инновационные проекты» собственника придется заменять промышленными изделиями.
  4. Установка в частном строении распределителя имеет смысл лишь в том случае, если здание обеспечивается теплом из общей трубы, к которой подключено несколько потребителей и смонтирован лишь один, групповой счетчик.
  5. Приборы данной группы хотя и универсальны в применении (подходят для монтажа в любой отопительной системе), но все-таки есть некоторое ограничение.
    И продиктовано оно экономической целесообразностью; распределитель тепла уместен лишь в схемах с горизонтальной разводкой труб к батареям. Если она вертикальная, то придется устанавливать прибор на каждом радиаторе, а это обойдется дорого. Да и уловить незначительные перепады температуры, с учетом предела чувствительности, распределитель вряд ли сможет.
  6. Прежде чем приобретать такой прибор, следует согласовать его монтаж с УК или поставщиком эн/ресурса. Вся процедура пересчета должна быть прописана в соответствующем договоре, равно как и обязанности (права) сторон: кто уполномочен снимать показания, в какие сроки и способом (визуально или через интернет), как реализуется компенсация за переплату и так далее.

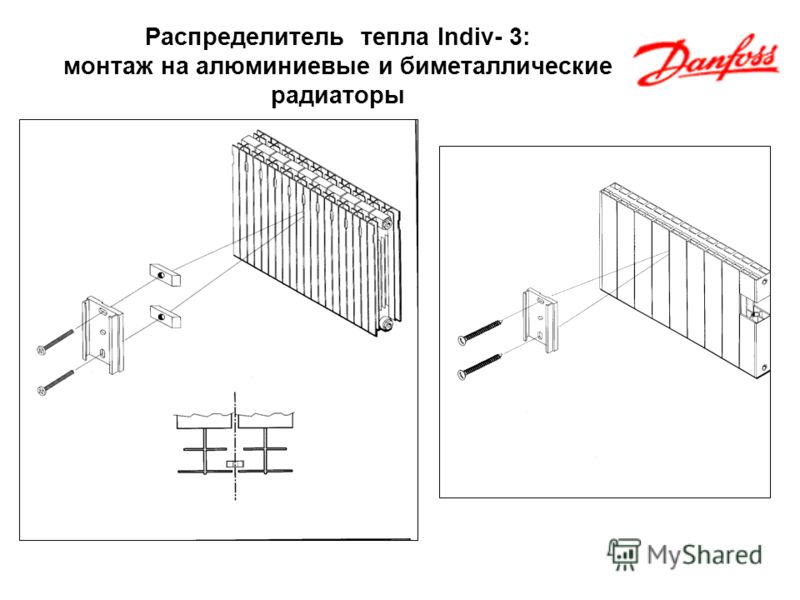

Специфика монтажа распределителей тепла

Рассматривать порядок установки приборов вряд ли стоит. Во-первых, моделей достаточно много, и для каждой – свои нюансы. Во-вторых, весь алгоритм действий пошагово расписывается в прилагаемой инструкции. А вот с ограничениями в монтаже ознакомиться следует.

Где распределители тепла не используются

  • В паровых отопительных системах.
  • В приборах с наддувом. Пример – конвекторы, имеющие встроенный вентилятор.
  • В схемах «теплый пол».
  • В помещениях, где отопительные приборы производят забор воздуха извне, смонтированы на потолке и в ряде других случаев.
  • На заметку! При желании установить в доме распределитель тепла лучше проконсультироваться с профессионалом, иначе не факт, что деньги будут потрачены рационально. Почему?
  • Только специалист сможет произвести аудит здания и определить, в каком из помещений получится установить прибор этого типа в зависимости от схемы отопления, дать советы по способам снижения теплопотерь (замена утеплителя, герметизация проемов и тому подобное).
  • Распределители выпускаются в нескольких модификациях. Каждая отличается своими возможностями, функционалом и особенностями использования. Только профи может рекомендовать оптимальную модель для установки в конкретном месте.

«АЛЬФАТЭП» более 10 лет специализируется в сфере отопления зданий различного назначения. В штате компании квалифицированные инженеры-теплотехники и проектировщики. Жителям Подмосковья, заинтересовавшимся распределителями тепла, нужно лишь позвонить на номер 8 (495) 109 00 95, и сотрудники ответят на любой вопрос относительно использования этих приборов. По желанию клиента ему будет предоставлен полный пакет услуг – от аудита строения до монтажа и настройки распределителей и терморегуляторов.

Аква-C

Вы уверены, что оплачиваете за тепло в квартире большую сумму, чем фактически потребляете тепла? У вас установлены терморегуляторы и хорошая теплоизоляция в отличие от соседа, который греется только при помощи радиаторов отопления? Тогда вам просто необходимо оборудовать вашу отопительную систему средствами индивидуального учета полученной тепловой энергии. Таким образом вы сможете получить счет за отопление, строго соответствующий вашему потреблению тепловой энергии. Экономия денег при организации поквартирного учета потребления тепла у экономного хозяина, побеспокоившегося о хорошей теплоизоляции своей квартиры, может составлять до 70%. В среднем по зданию такая экономия составит около 30%.

Возможность установки индивидуального счетчика потребления тепла

Бережное отношение к энергоресурсам является частью государственной политики, поэтому принят ряд законодательных актов, регулирующих установку системы учета тепла в жилых домах и квартирах. На исполнение Постановления № 354 о правилах предоставления коммунальных услуг потребителям в многоквартирных домах, в каждом доме необходимо создать условия для корректного учета и экономии потребляемой энергии.

Не во всех домах решение задачи по внедрению системы учета одинакового просто. В отопительных системах с вертикальной разводкой невозможно установить в каждой квартире отдельные счетчики тепла. Даже наиболее современные приборы не справятся с этой задачей без дополнительного оборудования. Так как в зданиях, в которых установлена вертикальная разводка, каждая квартира может включать несколько стояков отопления, установка системы потребует специального распределительного оборудования. Поэтому на рынке возникла необходимость в радиаторных распределителях тепловой энергии.

Работа распределителя тепла ПУЛЬС УРТ-100

Наша компания разработала для учета тепла специальное электронное устройство – радиаторный распределитель тепла УРТ-100, которое решает проблемы установки в многоквартирном доме с вертикальной разводкой индивидуальных квартирных счетчиков тепла.

Принцип работы радиаторного распределителя тепла основан на регистрации и последующем интегрировании температурного напора, возникающего между поверхностью отопительного радиатора и воздухом в помещении. Внутри прибора располагаются два температурных датчика. Один из них предоставляет данные температуры на поверхности радиатора, а второй регистрирует температуру воздуха.

Распределитель тепла измеряет не абсолютное значение количества тепла, а относительное, отдаваемое отдельным прибором отопления в общей системе. В результате вычислений распределитель тепла выдает безразмерную величину, пропорциональную фактической выдаче тепла отопительного прибора. При организации индивидуального учета в общей системе общедомового учета анализируются данные, собранные с устройств распределения тепла. Они соотносятся с данными общедомового счетчика. В результате производится расчет затрат тепла на каждого потребителя индивидуально.

Преимущества электронного теплового распределителя ПУЛЬС

ПУЛЬС УРТ-100 – распределитель тепловой энергии, выполненный в компактном корпусе с габаритными размерами 100х40х32 мм. Данный прибор может быть закреплен несколькими способами, поэтому подходит для установки на любой вид радиаторов отопления. Гарантия его точности подкрепляется установкой специальной пломбы. Прибор нельзя вскрыть, не взломав пломбу. Такая установка распределителя гарантирует его точную работу, отсутствие постороннего вмешательства в действие прибора. Оборудование работает благодаря внутреннему питанию, которое рассчитано на 10 лет беспрерывной эксплуатации распределителя. В течение этого времени дополнительного сервисного обслуживания прибора не требуется.

Технические характеристики

Диапазон измерения(t – температура теплоносителя) tmax <= 105 °C
tmin >= 35 °C
Пределы допускаемой погрешности измерений, % при 5 °C ≤ Δt <10°C 12
при 10 °C ≤ Δt < 15°C 8
при 15°C ≤ Δt < 40°C 5
при 40 °C ≤ Δt 3
Габаритные размеры , мм 100 х 40 х 32
Масса, не более, кг 0,09
Рабочие условия применения, t окружающей среды 0°C …+ 55 °C
t хранения -40°C …+55 °C
относительная влажность воздуха, при t=35°C до 95%
Класс защиты IP 42
Вывод информации LCD дисплей
инфракрасный порт
Дисплей LCD
5 значений, доп. символы
Минимальная температура для начала регистрации показаний радиаторов, не менее 35,5 °C
в помещении, не более 35,5 °C
Архивные значения 36 месяцев
Условия эксплуатации по ГОСТ 15150-96 УХЛ 4
Устойчивость к климатическим воздействиям по ГОСТ 52931-2008 Группа В4
Устойчивость к механическим воздействиям по ГОСТ Р52931 — 2008 Группа N1
Элемент питания литиевая батарея, 3,6 В
Степень защиты по ГОСТ 14254-96 IP52
Межповерочный интервал 10 лет
Срок эксплуатации более 10 лет

         Технический каталог по счетчикам

Экономим тепло

Главная     Экономим тепло

Заказать установку счетчиков газа и воды

«Тепло ли тебе, Россия?»

Не успел в России стартовать отопительный сезон, как из разных концов страны посыпались жалобы. В одних регионах люди возмущаются, что в квартирах «парилка» и нечем дышать, в других — что батареи до сих пор ледяные. С наступлением холодов активизировались и коммерсанты, которые рекламируют теплосчётчики: «Поставьте на стояк маленький прибор и платите в 10 раз меньше!».

Спасёт ли установка сомнительных измерительных приборов от переплат? В чём недостатки нашей отопительной системы и как с ними бороться? Кто наживается на нашем дискомфорте? Как государство должно наказывать тех, кто мошенничает с нашими коммунальными платежами? И сколько мы на самом деле должны платить?

Участники программы:

в Санкт-Петербурге:

Андрей Джалалов — начальник Технического управления Жилищного комитета Санкт-Петербурга;
Елена Панина — президент Института анализа, экспертиз и исследований в сфере ЖКХ;
Владислав Воронков — председатель Комиссии по ЖКХ Общественной палаты Санкт-Петербурга;
Лариса Кузнецова —
председатель ЖСК;

в Москве:

Светлана Разворотнева -заместитель председателя Общественного совета при Министерстве строительства и жилищно-коммунального хозяйства РФ, исполнительный директор «Национального центра общественного контроля в сфере ЖКХ «ЖКХ контроль»;
Вера Москвина – исполнительный директор Союза ЖКХ;

и другие герои, представляющие обе стороны вопроса.





Приборы и системы для экономии ресурсов

Техем разрабатывает и производит на немецких заводах, устанавливает по всему миру и обслуживает миллионы интеллектуальных приборов и систем учета воды, тепла, газа, электричества.Интеллектуальные квартирные приборы учета воды, тепла и газа производства Техем снабжены автономными литиевыми батареями на весь срок службы, они имеют процессоры, память и радиопередатчики на частоте 868 МГц, разрешенной для приборов и систем Техем на территории РФ.Немецкий концерн Техем – лидер в области энергосбережения для жилищного фонда и коммерческой недвижимости.

Полвека Техем обеспечивает для десятков миллионов потребителей в 30 странах мира учет потребления воды, тепла, газа, электричества и справедливый расчет платежей за потребляемые коммунальные услуги.

Компания Техем крупнейшая в Европе биллинговая компания, обеспечивающая автоматизированный учет потребления воды, тепла, газа и электроэнергии, включая ежегодные перерасчеты поквартирного потребления коммунальных ресурсов в зависимости от потребления по показаниям квартирных и общих домовых приборов учета с выдачей информации в электронном виде для каждого потребителя. Серверы компании Техем позволят одновременно вести учет и расчеты, сохранять и передавать потребление коммунальных ресурсов по огромному количеству зданий.

Техем обладает крупнейшей в Европе базой данных, показания приборов учета коммунальных ресурсов которой доступны потребителям в любом городе мира.

Техем разрабатывает и производит на немецких заводах, устанавливает по всему миру и обслуживает миллионы интеллектуальных приборов и систем учета воды, тепла, газа, электричества.

Интеллектуальные квартирные приборы учета воды, тепла и газа производства Техем снабжены автономными литиевыми батареями на весь срок службы, они имеют процессоры, память и радиопередатчики на частоте 868 МГц, разрешенной для приборов и систем Техем на территории РФ.



Распределители затрат на отопление.

Электронный распределитель затрат на отопление предназначен для определения приходящейся на жилое помещение относительной доли в общедомовой плате за тепловую энергию, количество которой определено с использованием показаний коллективного теплосчетчика (общедомового прибора учета тепловой энергии).

Принцип действия

 распределителя тепла (теплосчетчик на радиатор отопления) основан на регистрации разности температур квартирного или иного радиатора отопления и температуры помещения, интегрируемых по времени. Для этого в приборе имеются два температурных датчика. В летний период, когда система отопления отключена, регистрация показаний распределителя теплозатрат не производится. Распределитель тепла монтируется непосредственно на поверхность радиатора (установка теплосчетчиков — распределителей затрат), т.е. монтаж не требует вмешательства в систему отопления.

Распределители затрат — это счетчики тепла и должны рассчитывать потребление тепловой энергии только в кВт*ч, а не в условных единицах!
На сегодняшний день только двухтемпературные распределители затрат FHKV data III Техем производят расчет потребления тепла практически со всеми типами отопительных приборов

. Они интегрируют по времени количество выделяемого отопительным прибором тела, вычисляя его с помощью двух высокочувствительных датчиков температуры, измеряющих температуру на поверхности отопительного прибора и температуру воздуха в комнате, запоминают ее и передают по радиоканалу каждые 110 секунд на  этажные концентраторы. Стартовая температура прибора отопления от 22,5 ºС при температуре воздуха 18,5 ºС и ниже.  Программирование каждого распределителя производится ­ с  учетом тепловых характеристик и типа прибора отопления.  Приборы автономные со сроком службы 10 лет.

В «облаке» Техем хранятся все посуточные данные измерений и расчетов каждого распределителя. Поэтому возможно осуществление дополнительных сервисов: контроль температуры в комнатах и на приборах отопления, состояния распределителей и манипуляций с приборами.  При манипуляциях (принудительное охлаждение батареи и т.д.) распределитель автоматически переключается в режим однодатчикового прибора и вычисляет повышенный расход тепловой энергии, фиксируя время начала и конца манипуляций.

Однотемпературные  распределители затрат, начинающие измерение температуры прибора отопления и расчет от 30 ºС и выше, запрограммированные на заводе без учета характеристик конкретного отопительного прибора,  считают только условные единицы, пропорциональные тепловой энергии. Расчет потребления тепловой энергии производится на компьютере вне распределителей и только как доля от общедомового счетчика тепла за контрольный период времени – как правило, один месяц. Передача данных производится 4 — 8 раз в сутки. Дополнительные сервисы невозможны.

Расчет тепловой энергии или оплаты по условным единицам не предусмотрен Правилами учета, утвержденными Постановлением правительства от 6 мая 2011 года №354.

Основные преимущества

  1. При использовании распределителей тепла и технологий компании Техем возможно с достаточной точностью расчитывать потребление тепла даже при установке распределителей в одной квартире жилогого дома, и этого достаточно для оформления оплаты за использование тепла по показаниям приборов учета (распределители тепла).
  2. Монтаж приборов не занимает много времени и не портит дизайн интерьера квартиры;
  3. Долгий срок работы (>10 лет) без необходимости технического обслуживания;
  4. Межповерочный интервал -10 лет;
  5. Система самотестирования исключает ошибки в регистрации показаний и несанкционированное вмешательство;
  6. Дистанционное считывание показаний по радиоканалу не требует присутствия жильцов и не доставляет им неудобств;
  7. Маломощные радиопередатчики не оказывают воздействия на бытовые радиоприборы и абсолютно безвредны;
  8. Определение манипуляций и запоминание даты.
  9. Цифры на дисплее показывают в том числе количество тепла в кВт*ч, выделенное нагревательным прибором на конкретный день, нарастающим итогом. Суммы месячных показаний распределителей могут быть пересчитаны в Гкал 1 Гкал = 1163 кВт*ч и должны быть отражены в едином платежном документе, вместе с показаниями общедомового счетчика тепла и долей тепла от общедомового потребления на отопление общих мест здания и потери в стояках, приходящейся на данную квартиру.

Рекомендуем ознакомиться:
Технический справочник. Монтаж Распределителей затрат на отопление.
Паспорт Распределителя затрат на отопление FHKV.

Распределитель затрат на отопление FHKV (data III, vario S)

Электронный распределитель затрат на отопление (теплосчетчик) предназначен для определения приходящейся на жилое помещение относительной доли в общедомовой плате за тепловую энергию, количество которой определено с использованием показаний коллективного теплосчетчика (общедомового прибора учета тепловой энергии).

Радиосистема data III дает возможность считывать показания с распределителей (теплосчетчиков) без посещения квартиры

Электронный распределитель FHKVdata III

Описание прибораПринцип действия распределителя (теплосчетчика) основан на регистрации разности температур отопительного прибора и температуры помещения, интегрируемых по времени. Для этого используются два датчика температуры. В летний период, когда отопление отключено, регистрация показаний (теплосчетчика) не производится. Для приведения показаний распределителя (теплосчетчика) к конструктивным особенностям и теплотехническим свойствам конкретного прибора отопления при монтаже распределитель (теплосчетчик) кодируется поправочным коэффициентом через ИК-интерфейс.

Монтаж

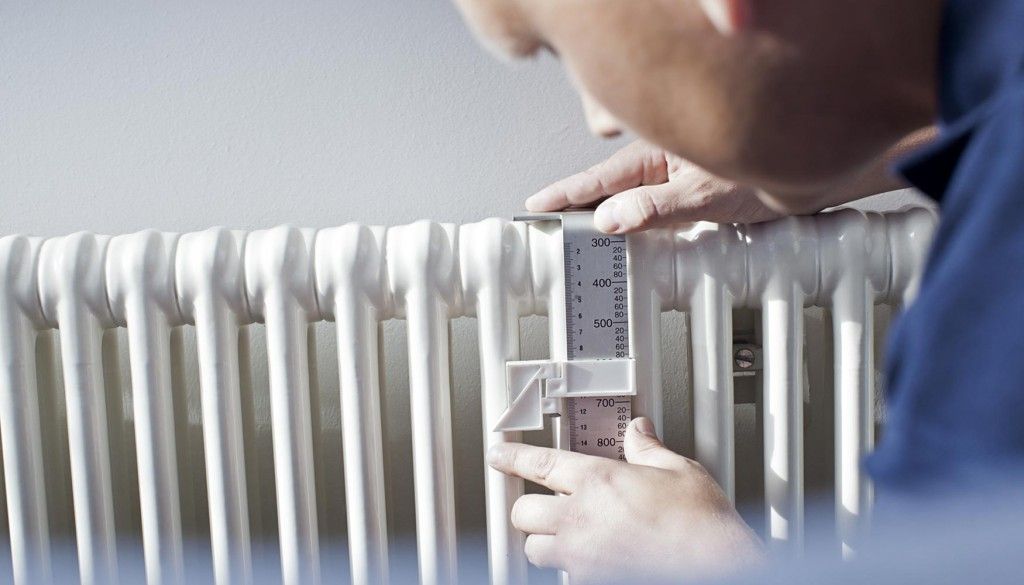

а) Для монтажа распределителя (теплосчетчика) на приборе отопления (а — компактная версия) используются специальные крепления. Отключение системы отопления при этом не требуется

б) Весь процесс занимает всего несколько минут и не доставляет неудобств жильцам. Монтаж распределителя (теплосчетчика) возможен при двухтрубной или однотрубной, а также вертикальной или горизонтальной разводке системы отопления. В случае, если доступ к прибору отопления затруднен, а так же в случае монтажа на конвекторе используется распределитель (теплосчетчик) (см. рис. б)) с выносным датчиком температуры. В конце монтажа распределитель (теплосчетчик) надежно пломбируется.

Показания

Снимать показания с прибора можно как визуально, со встроеного ЖК дисплея, так и посредством радиосвязи. Распределитель FHKV data IIIоснащен маломощным радиопередатчиком, позволяющим производить дистанционное считывание показаний по радиоканалу на блок приема радиосистемы data III компании Техем.

Основные преимущества

  1. Монтаж приборов не занимает много времени и не портит дизайн интерьера квартиры;
  2. Долгий срок работы (>10 лет) без необходимости технического обслуживания;
  3. Межповерочный интервал -10 лет;
  4. Система самотестирования исключает ошибки в регистрации показаний и несанкционированное вмешательство;
  5. Дистанционное считывание показаний по радиоканалу не требует присутствия жильцов и не доставляет им неудобств;
  6. Маломощные радиопередатчики не оказывают воздействия на бытовые радиоприборы и абсолютно безвредны;
  7. Определение манипуляций и запоминание даты.

Технические данные

Питание:Литиевая батарея ЗВ (10 лет + резерв)
Температура помещения:°Сот 0°С до 80°С
Температура отопительного прибора:°Сот 35°С до 130°С — с выносным термодатчиком
от 35°С до 110°С — компактная версия
Дисплей:LCD 5 разрядов + символы
Область регистрации:кВтчот 0 до 99999 с точностью 4 знака после запятой
Начало регистрации:при t поверхности отопительного прибора>22. 5°С и разности температур воздуха / отопительного прибора >4°К
Контроль:Программа самотестирования
Модификации приборов:FHKV data III: радиомодуль встроен и готов к работе
EHKV vario S: прибор подготовлен к установке радиомодуля
Считывание данных:Визуально, через оптический ИК-интерфейс, через радиосистему data III(Техем)
Диапазон мощности отопительных приборов:Втот 100 до 15999
Передача данных:Потребление на определённый день месяца, середину и конец месяца
Рабочая частота:МГц868,95
Мощность излучения:мВт3…10
Длительность передачи данных:мс< 8,5
Категория защиты:IP 31
Размеры :мм39 x 118 x 32 — компактная версия
75 х 140 х 43 — с выносным датчиком



Технический справочник. Монтаж Распределителей затрат на отопление.
Паспорт Распределителя затрат на отопление FHKV.

Радиосистема Техем data III

Cистема Data III вариант walk-in сбора показаний оператором с беспроводных приборов при помощи радиосвязи

Радиосистема Техем (data III) позволяет осуществлять дистанционное считывание показаний с объекта, оснащенного современными радиоприборами учета Техем. Радиоприборы учета несколько раз в день передают данные о потреблении и работоспособности прибора на приемник данных, который накапливает эту информацию и может передавать ее на переносной микрокомпьютер или сразу в расчетный центр по GSM каналу или модему. Это позволяет считывать данные о потреблении в любое время (не доставляя при этом беспокойства потребителям), своевременно определять некорректно работающие приборы, попытки несанкционированного вмешательства, а также организовать автоматическую систему учёта энергопотребления.Технические характеристики

Рабочая частота868,95 Мгц
Мощность передатчика3…10 мВт
Длительность передачи<8,5мс
ПитаниеЛитиевая батарея 3 В
Время работы от одной батареи10 лет + резерв

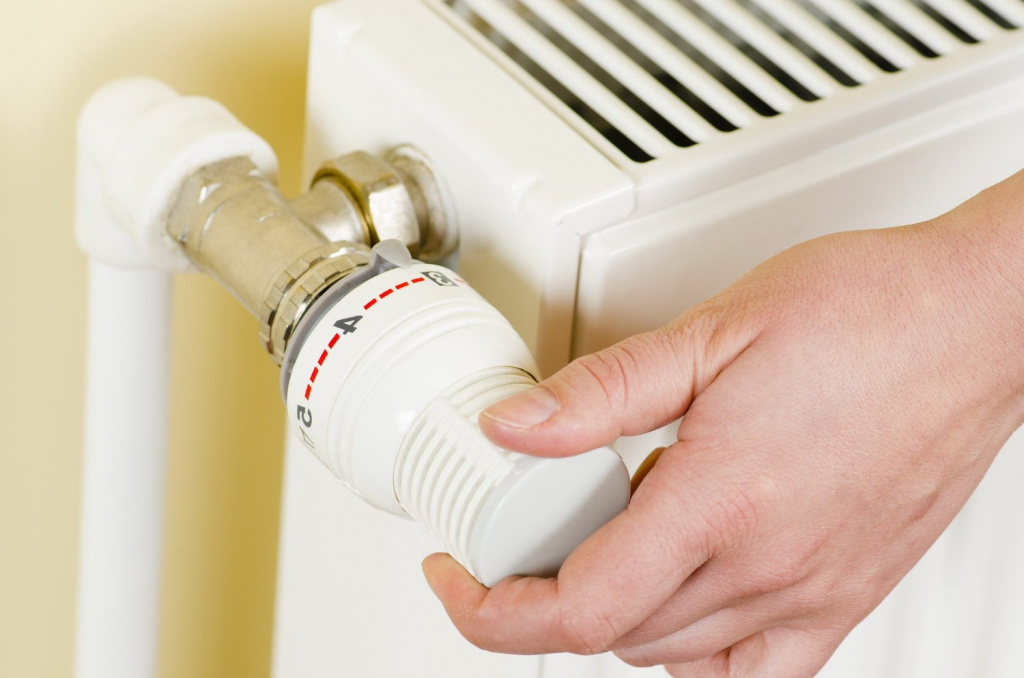

Термостатический вентиль

Назначение
Термостатический вентиль предназначен для регулирования температуры помещения посредством изменения потока теплоносителя через отопительный прибор.

Устройство и принцип действия
Термостатический вентиль состоит из клапана и термостатической головки. В зависимости от системы отопления может использоваться запорный или двухходовой распределительный клапан.


Термостатические вентили с термоголовками:
а) жидкостной (газовой)

б) электронной интеллектуальной

Назначение
Термостатический вентиль предназначен для регулирования температуры помещения посредством изменения потока теплоносителя через отопительный прибор.

Устройство и принцип действия
Термостатический вентиль состоит из клапана и термостатической головки. В зависимости от системы отопления может использоваться запорный или двухходовой распределительный клапан. Новейшие электронные интеллектуальные термостатические головки более экономичны, чем жидкостные и газовые.

ПРЕЗЕНТАЦИЯ ТЕПЛОСЧЁТЧИКА Compact III classic 7,

ПРЕЗЕНТАЦИЯ    РАСПРЕДЕЛИТЕЛЯ    ТЕПЛА    TECHEM   data   III,

ПРЕЗЕНТАЦИЯ ТЕПЛОСЧЁТЧИКА Compact IV ДУ 15-20

ПРЕЗЕНТАЦИЯ ТЕПЛОСЧЁТЧИКА Compact V ДУ 15-20

ПРЕЗЕНТАЦИЯ УЛЬТРАЗВУКОВОГО ТЕПЛОСЧЁТЧИКА ultra S3 ДУ 15-100

ПРЕЗЕНТАЦИЯ ТЕПЛОСЧЁТЧИКА Compact IV ДУ 25-40

ПРЕЗЕНТАЦИЯ ТЕПЛОСЧЁТЧИКА Compact V ДУ 25-40

ПРЕЗЕНТАЦИЯ УЛЬТРАЗВУКОВЫХ КОМПОЗИТНЫХ ТЕПЛОСЧЁТЧИКОВ classic 6, m-bus 6, puls 6 (ДУ 15-20)

НОВИНКА — ПРЕЗЕНТАЦИЯ УЛЬТРАЗВУКОВОГО ТЕПЛОСЧЁТЧИКА С РАДИОМОДУЛЕМ VARIO 3 (ду 15-20)

Полезно знать ! Судебные решения по установке распределителей тепла.

В соответствии с п. 7 ст. 13 ФЗ №261 «Об энергосбережении»: «Многоквартирные дома, вводимые в эксплуатацию с 1 января 2012 года после осуществления строительства, реконструкции, должны быть оснащены дополнительно индивидуальными приборами учета используемой тепловой энергии….»

Суды Санкт-Петербурга встали на сторону граждан в вопросе об установке распределителей затрат на отопление и обязали ЖКС №2 Василеостровского  района принять в эксплуатацию и осуществлять расчёт за отопление по  показаниям распределителей затрат на отопление Techem data III.

17.11.2014

Московский районный суд Санкт-Петербурга обязал ООО «ЖКС №1 Московского района» принять и осуществлять расчёт за отопление по показаниям распределителей затрат на отопление TECHEM data III, которые установил в своей житель нашего города , проживающий в д.44 по пр. Космонавтов.

10.11.2014

Выборгский районный суд обязал ООО «Жилкомсервис №2 Выборгского района» принять и осуществлять расчёты за отопление по показаниям распределителей затрат на отопление TECHEM data III, которые установила в своей квартире в д. 111 по пр. Энгельса жительница нашего города. И сегодня же аналогичное решение принято судом Курортного района Санкт-Петербурга в отношении ООО «Жилкомсервис Курортного района». Жительница нашего города  добилась права осуществлять расчёты за отопление по показаниям распределителей затрат на отопление TECHEM data III, которые установлены по адресу: Зеленогорск, Привокзальная ул. д.7.
Решение здесь

15.10.2014

Городской суд Санкт-Петербурга оставил без удовлетворения аппеляционную жалобу ООО «ЖКС №1 Центрального района» и оставил в силе решение Дзержинского районного суда Санкт-Петербурга. Таким образом, теперь ООО «ЖКС №1 Центрального района» обязано осуществлять расчёт за отопление по показаниям распределителей затрат на отопление TECHEM data III, которые установлены в квартире жительницы нашего города  на ул. Маяковского. Это уже четвёртое аналогичное решение Городского суда Санкт-Петербурга.
Решение здесь

02.10.2014

Городской суд Санкт-Петербурга оставил без удовлетворения апелляционную жалобу ООО «ЖКС №3 Красногвардейского района» и оставил в силе решение Красногвардейского районного суда Санкт-Петербурга. Таким образом, жительница нашего города , которая установила распределители затрат на отопление в доме 73 по ул. Бестужевской добилась права отплачивать отопление в своей квартире по показаниям распределителей затрат на отопление TECHEM data III.
Решение здесь

16.09.2014

Городской суд Санкт-Петербурга оставил без удовлетворения аппеляционную жалобу ООО «ЖКС №1 Центрального района» и оставил в силе решение Дзержинского районного суда Санкт-Петербурга. Таким образом, теперь ООО «ЖКС №1 Центрального района» обязано осуществлять расчёт за отопление по показаниям распределителей затрат на отопление TECHEM data III, которые установлены в квартире жителя нашего города в доме 38 по ул. Чайковского. В этом доме распределителями оборудована только одна квартира, на что и ссылался юрист ООО «ЖКС №1 Центрального района», однако суд этот довод во внимание не принял. Это уже второе аналогичное решение Городского суда Санкт-Петербурга.
Решение здесь

10. 06.2014

Жительница нашего города  добилась от ТСЖ «Ленинский 104» права платить по показаниям распределителей затрат на отопление TECHEM data III. Оплата рассчитывается исходя из показаний распределителей + в квитанции появилась графа расходов по отоплению на общедомовые нужды. Таким образом, несмотря на отмену в 344 постановлении правительства РФ ОДН на отопление, правлению ТСЖ приходится рассчитывать этот расход. Общедомовые нужды по отоплению объективно существуют и отменять их всё равно, что отменить понедельники.

06.06.2014

05 июня в Дзержинском районном суде выиграны два иска жителей нашего города , которые установили распределители TECHEM на радиаторы в своих квартирах в домах 36 и 38 по ул. Чайковского. Суд обязал ООО «Жилкомсервис №1 Центрального района» принять распределители в эксплуатацию, сделать перерасчёт с момента установки, осуществлять расчёты в дальнейшем по показаниям распределителей, а также взыскал с ответчика символический моральный ущерб и судебные расходы. Суд не принял во внимание доводы ответчика об отсутствии в Постановлении правительства РФ №354 формулы для расчёта за отопление в случае, если не все помещения многоквартирного дома оборудованы индивидуальными счётчиками тепла. Наше право платить только за реально потреблённое тепло суды ставят выше положений плохо продуманных постановлений правительства.
Решение 1 здесь, Решение 2 здесь

31.03.2014

Выигран иск по распределителям TECHEM data III в Смольнинском суде.
Решение здесь

23.11.13

Хорошая новость. Санкт-Петербургские суды встали на сторону граждан в вопросе об установке теплосчётчиков и распределителей затрат на отопление. Василеостровский суд, в качестве первой инстанции, а затем Санкт-Петербургский городской суд в качестве апелляционной инстанции, обязали ЖКС №2 Василеостровского района Санкт-Петербурга принять в эксплуатацию и осуществлять расчёт за отопление по показаниям распределителей затрат на отопление Techem data III, которые были установлены в квартире, принадлежащей физическому лицу. Ознакомиться с апелляционным определением можно здесь1 здесь2 или послать нам письмо с запросом и Вам в самое короткое время будет выслана копия определения. Монтаж распределителей затрат на отопление Techem data III прост и занимает мало времени. Так как распределители затрат на отопление Techem data III выдают показания в киловаттчасах, а не в условных единицах, как у конкурирующих торговых марок то они, соответственно, дают точную картину теплопотребления уже от одной квартиры, делая также расчёт затрат за отопление простым и понятным как для потребителя, так и для бухгалтера управляющей компании или ЖКС. Таким образом, нет необходимости оборудовать распределителями 50 или более % всех помещений в здании, для того, чтобы получить более или менее точную картину теплопотребления.

Таким же образом Приморский федеральный суд, в качестве первой инстанции, и Санкт-Петербургский городской суд, в качестве апелляционной инстанции подтвердили право клиентки нашей организации платить за отопление по показаниям теплосчётчикаTechem Compact V, который установлен в доме с горизонтальной (лучевой) системой отопления. Суды обязали управляющую компанию принять теплосчётчик в эксплуатацию, сделать перерасчёт с даты установки теплосчётчика и даже взыскали с управляющей компании символический моральный ущерб. С решениями судов можно ознакомиться здесь1 здесь2 или запросить их у нас по телефону или электронным письмом.

Также Верховный суд РФ в своём решении от 24 июня 2013 г. N АКПИ13-540 «Об отказе в признании недействующим пункта 3 Критериев наличия (отсутствия) технической возможности установки индивидуального, общего (квартирного), коллективного (общедомового) приборов учета, утв. приказом Министерства регионального развития РФ от 29 декабря 2011 г. № 627» указал, что установка распределителей затрат на отопление возможна при вертикальной системе отопления в здании. Вертикальная система отопления в здании служит препятствием лишь для монтажа теплосчётчиков проточного типа. Таким образом поставлена точка в споре между гражданми, которые установили распределители затрат на отопление Techem data III и управляющими компаниями, которые отказывали в их приёмке на основании вышеуказанного пункта приказа Минрегионразвития №627. Текст решения можно получить здесь.

Таким образом, между рядовым потребителем тепла и управляющей компанией не осталось препятствий к установке распределителей затрат на отопление практически в любом жилом или нежилом доме Санкт-Петербурга.

Начните экономить прямо сейчас!

Позвоните по телефонам:

8 (812) 244-93-36
8 (812) 981-77-83

8 (812) 244-93-36
8 (812) 981-77-83

Или оставьте заявку нашим диспетчерам

  1. Ваше имя(обязательно)
  2. Телефон(обязательно)
  3. Вид счетчика
  4. ГазВодаТепло
  5. Сообщение


Системы распределения тепла | Министерство энергетики

Энергосбережение

Тепло распространяется по дому различными способами. В системах с принудительной подачей воздуха используются воздуховоды, которые также можно использовать для систем центрального кондиционирования и тепловых насосов. Системы лучистого отопления имеют две уникальные системы распределения тепла – паровые радиаторы и водяные радиаторы.

Паровые радиаторы

Паровое отопление – одна из старейших технологий отопления. Процесс кипячения и конденсации воды в этом типе системы менее эффективен, чем в более современных системах, плюс, как правило, имеет место значительная задержка между включением котла и поступлением тепла в радиаторы. В результате паровые системы затрудняют реализацию стратегий управления, таких как система ночного понижения температуры.

В первых системах центрального отопления зданий использовалось распределение пара, поскольку пар перемещался по трубопроводу без использования насосов. Неизолированные паровые трубы часто отводят нежелательное тепло к незавершенным участкам, что делает изоляцию труб из стекловолокна, которая может выдерживать высокие температуры, очень рентабельной.

Регулярное техническое обслуживание паровых радиаторов зависит от того, является ли радиатор однотрубной системой (труба, подающая пар, также возвращает конденсат) или двухтрубной системой (отдельная труба возвращает конденсат). В однотрубных системах на каждом радиаторе используются автоматические вентиляционные отверстия, которые выпускают воздух по мере того, как пар заполняет систему, а затем автоматически закрываются, когда пар достигает вентиляционного отверстия. Забитый вентиляционный клапан будет препятствовать нагреву парового радиатора. Открытое вентиляционное отверстие позволяет пару постоянно выходить в жилое пространство, повышая относительную влажность и расходуя топливо. Вентиляционные отверстия иногда можно очистить, прокипятив их в растворе воды и уксуса; однако их обычно необходимо заменить.

Паровые радиаторы могут деформировать пол, на котором они установлены, а тепловое расширение и сжатие со временем могут проделать в полу колеи. Оба этих эффекта могут привести к наклону радиатора, препятствуя правильному сливу воды из радиатора при его охлаждении. Это вызывает стук при прогреве радиатора. Под радиаторы следует вставлять прокладки, чтобы они слегка наклонялись к трубе в однотрубной системе или к конденсатоотводчику в двухтрубной системе.

В двухтрубных системах старые конденсатоотводчики часто застревают либо в открытом, либо в закрытом положении, вызывая дисбаланс в системе распределения. Если у вас возникли проблемы с тем, что одни радиаторы дают слишком много тепла, а другие — слишком мало, это может быть причиной. Наилучший подход зачастую заключается в простой замене всех конденсатоотводчиков в системе.

Паровые радиаторы, расположенные на наружных стенах, могут вызывать потери тепла, излучая тепло через стену наружу. Чтобы предотвратить такие потери тепла, за этими радиаторами можно установить теплоотражатели. Рефлектор должен быть направлен в сторону от стены и должен быть такого же размера или немного больше, чем излучатель. Периодически очищайте отражатели, чтобы обеспечить максимальное отражение тепла.

Радиаторы горячей воды

Водяные радиаторы являются одной из наиболее распространенных систем распределения тепла в новых домах, уступая только системам с принудительной подачей воздуха. Обычно они представляют собой радиатор плинтусного типа или вертикальную конструкцию, напоминающую паровые радиаторы. Наиболее распространенной проблемой в системах горячего водоснабжения является нежелательный воздух в системе. В начале каждого отопительного сезона, когда система работает, переходите от радиатора к радиатору и слегка приоткрывайте каждый выпускной клапан, а затем закрывайте его, когда вода начинает выходить через клапан. Для многоуровневых домов начните с верхнего этажа и спускайтесь вниз.

Одним из способов экономии энергии в системах горячего водоснабжения является их модернизация для обеспечения раздельного зонального управления для разных зон больших домов. Зональный контроль наиболее эффективен, когда большие площади дома используются нечасто или используются по другому графику, чем другие части дома. Специалист по отоплению может установить автоматические клапаны на радиаторы горячей воды, управляемые термостатами в каждой зоне дома. Использование программируемых термостатов позволит вам автоматически обогревать и охлаждать части вашего дома в соответствии с вашими моделями использования.

Зональное управление лучше всего работает в домах, предназначенных для работы в разных зонах отопления, где каждая зона изолирована от других. В домах, не предназначенных для зонального контроля, оставление одной секции при более низкой температуре может вызвать проблемы с комфортом в соседних комнатах, поскольку они будут отдавать тепло более прохладным частям дома. Зональный контроль также будет работать лучше всего, когда более прохладные части дома можно изолировать от других, закрыв двери. В некоторых случаях могут потребоваться новые двери, чтобы изолировать одну зону от другой. В более прохладных частях дома должна поддерживаться температура около 50 ° F, чтобы предотвратить замерзание водопроводных труб. Никогда не отключайте отопление полностью в неиспользуемой части вашего дома.

  • Учить больше
  • Ссылки

Системы распределения тепла

Домашние системы отопления Узнать больше

Минимизация потерь энергии в воздуховодах Узнать больше

Программируемые термостаты Узнать больше

  • Отопление и охлаждение ENERGY STAR

Распределение тепла | Помещения и услуги кампуса

Оригинальная система распределения пара была установлена ​​в 1889 году и была обшита деревом. Первоначальные линии существующей системы были установлены в соответствии с Справочником Ассоциации централизованного теплоснабжения того времени, как правило, труба с асбестовой изоляцией, заключенная в бетон с воздушным пространством. Удивительно, но некоторые из этих линий до сих пор работают. После многих лет испытаний новых концепций мы вернулись к чему-то похожему на то, что работало в 19 веке.22, то есть бетонное ограждение.
Настоящая система состоит из 13,4 миль паропровода, 12,4 мили конденсатопровода и 165 сводов или люков. Типичная установка сегодня представляет собой перевернутый сборный неглубокий туннель на наклонной балке с изоляцией из стекловолокна или минеральной ваты. Средний возраст парораспределительной системы составляет: 15 лет для крупных магистралей, 50 лет для малых магистралей и 60 лет для ответвлений. Наша мантра: «Держи его сухим, и он будет служить вечно». Наши проблемы, связанные с дистрибуцией, включают:
  • Техническое обслуживание
  • Сведение к минимуму разрушения дорог во время строительства
  • Дорожная соль
  • Грунтовые воды
  • Безопасность персонала
  • Асбест
  • Высокие экспортные температуры растений
Компания Cornell продолжает обновлять и обновлять систему распределения пара. Цель состоит в том, чтобы не допустить утечек, горячих точек, проблем с безопасностью и перерывов в обслуживании и при этом оставаться конкурентоспособными по цене для наших клиентов. Паровую систему становится трудно найти: неспециалисту (нет видимых утечек) или даже инфракрасной камере (нет горячих точек).
Вот некоторые основные моменты нашей программы дистрибуции:
  • Стандартная паровая конструкция представляет собой перевернутую бетонную U-образную форму на наклонной балке
  • Паровые камеры имеют две крышки и лестницы из нержавеющей стали
  • Паровые своды имеют большие вентиляционные отверстия вне свода
  • Мы совершенствуем использование дистанционно отлитых компонентов хранилища
  • Steam и CW делят большие хранилища
  • Крыши хранилищ покрыты полностью мембранным кровельным материалом для предотвращения проникновения грунтовых вод
  • При необходимости применяется бестраншейное строительство
  • Облеты на инфракрасных вертолетах раз в три года
  • Компьютерное динамическое моделирование пятилетней системы для долгосрочного планирования
Мы особенно гордимся нашими проектами по строительству и заключению контрактов. Это было достигнуто, прежде всего, благодаря выдающейся внутренней и внешней команде инженеров и подрядчиков. У нас также отличные отношения с нашими муниципалитетами и другими коммунальными службами. Совершенство в строительстве — это стиль жизни системы распределения тепловой энергии Корнельского университета. Признавая это, проектная группа LSC, включающая все ключевые элементы нашей команды по строительству дистрибутивов, получила 9-е место.0140 2001 Награда Марвина М. Блэка, ассоциированного генерального подрядчика, за выдающиеся партнерские отношения за трубопровод системы охлаждения Lake Source. Компания Lake Source Cooling также включала почти 2000 футов паропровода диаметром 12 дюймов.
История распространения пара до 1988 года (начало нашей программы модернизации)
  *  1-е поколение — 1889
     Самые ранние паропроводы в деревянной оболочке — ни один еще не эксплуатируется
  *  2-е поколение
     Следующее поколение также в бетонном корпусе – некоторые части все еще в эксплуатации
     Обычно 1922–1940-е
  *  3-е поколение
     Глиняная плитка и асбест – многие из них все еще используются
     Обычно
1950-х годов      Очень плохие изоляционные свойства из-за грунтовых вод
  *  4-е поколение
     Половина гофрированного оцинкованного канала на наклонной балке
     Обычно
1960-х годов      Большая часть все еще находится в эксплуатации
     Начинает ржаветь
  *  5-е поколение
    1970-1982
     Прямое заглубление
     Минеральная пена и битумное покрытие
     Направляющие/опоры на 100-футовых центрах
     Система поддержки и уплотнительная крышка выходят из строя через 5–10 лет
     Приводит к разрушению конструкции анкеров
     4000′ установлено, 2000′ не выполнено до настоящего времени
  *  6-е поколение
    Система с 1984 года до настоящего времени
    Балка и сборный железобетонный трубопровод
    Держите его сухим
    Держите его свободным для перемещения
    Не допускать нагрузки на вскрышные породы
    Расчетный срок службы 50 лет
В период с 1956 по 1976 год потребность в новых линиях была небольшой, и в этот период было потеряно много опыта. На восстановление этого опыта ушли годы. В 1976 году система не выдержала нагрузки. Результатом стала аварийная программа по прокладке 4000 футов прямой линии за 4 года. В первых версиях системы прямого заглубления (1970-75 гг.) направляющие не использовались. Линии мокрые, но рабочие. В 1976-78 годах на линиях использовались направляющие, но из-за заедания направляющих выходили из строя анкеры и соединения. 1984 положило начало нынешней программе восстановления. В 1988 году была разработана первая модель потери давления и температуры паровой системы. Это использовалось для определения будущих потребностей, размера линии и маршрутизации. В то время давление в системе на выходе из завода варьировалось от 20 до 110 дюймов из-за потерь в трубах, когда предохранительные клапаны завода были установлены на 115 дюймов. Цели программы реконструкции заключались в том, чтобы увеличить мощность, улучшить дублирование, снизить экспортное давление и построить по разумной цене.

Кинетическая температура, тепловая энергия

Кинетическая температура, тепловая энергия

Выражение для давления газа, полученное из кинетической теории, относится давления и объема к средней молекулярной кинетической энергии. Сравнение с законом идеального газа иногда приводит к выражению для температуры называется кинетической температурой.


Это приводит к выражению

где N — число молекул, n — число молей, R — газовая постоянная, а k — постоянная Больцмана. Более известная форма выражает среднюю молекулярную кинетическую энергию:

Важно отметить, что используемая здесь средняя кинетическая энергия ограничена поступательной кинетической энергией молекул. То есть они рассматриваются как точечные массы и не учитываются внутренние степени свободы, такие как вращение молекул и вибрация. Это различие становится весьма важным, когда вы имеете дело с такими предметами, как удельная теплоемкость газов. Когда вы пытаетесь оценить удельную теплоемкость, вы должны учитывать всю энергию, которой обладают молекулы, а обычно измеряемая температура не учитывает вращение и вибрацию молекул. Кинетическая температура — это переменная, необходимая для таких предметов, как теплопередача, потому что это поступательная кинетическая энергия, которая приводит к передаче энергии из горячей области (более высокая кинетическая температура, более высокие молекулярные скорости) в холодную область (более низкие молекулярные скорости) при прямом столкновении. передача.

Определить константы Равнораспределение энергии Тепловая энергия
Индекс

Концепции газового закона

Концепции кинетической теории


Гиперфизика***** Теплота и термодинамика R Ступица
Назад
Из выражения для кинетической температуры

Расчет


замена дает среднеквадратичную (среднеквадратичную) молекулярную скорость:

Из распределения скоростей Максвелла можно рассчитать эту скорость, а также среднюю и наиболее вероятную скорости.
Индекс

Концепции кинетической теории


Гиперфизика***** Теплота и термодинамика R Ступица
Назад
Распределение скоростей молекул идеального газа определяется выражением
С помощью этой функции можно вычислить несколько характерных молекулярных скоростей, а также такие вещи, как доля молекул со скоростями выше определенного значения при данной температуре. Он используется при расчете скоростей многих явлений.

Расчет

Обратите внимание, что M — это молярная масса и что в выражении используется газовая постоянная R. Если бы вместо этого использовалась масса m отдельной молекулы, выражение было бы таким же, за исключением того, что вместо молярной газовой постоянной R использовалась бы постоянная Больцмана k.

Почему вероятность достигает пика при некотором конечном значении, когда средняя скорость равна нулю?
Развитие распределения скоростей Максвелла из распределения Больцмана
Некоторые комментарии о развитии взаимосвязи
Index

Концепции кинетической теории


Гиперфизика***** Теплота и термодинамика R Nave
Назад
Частота столкновений Длина свободного пробега
Index

Концепции кинетической теории


Гиперфизика***** Теплота и термодинамика R Nave
Назад

Статистические методы становятся более точным способом изучения природы, когда количество частиц велико. Итак, мы ожидаем, что описание скоростей молекул в газе будет на самом деле наиболее вероятным распределением, поскольку мы имеем дело с числами частиц в диапазоне числа Авогадро. Но это наиболее вероятное распределение (распределение Максвелла-Больцмана) подчиняется ограничениям, а именно тому, что число частиц постоянно и полная энергия постоянна (сохранение энергии). Максимизация распределения вероятностей с учетом этих ограничений в целом является сложной математической задачей (см., например, Рихтмайера и др.). Один из способов приблизиться к решению более интуитивным образом — обратиться к известному нам физическому примеру, а именно к физике атмосферы под действием гравитации, отраженной в барометрической формуле. Следующее лечение следует за разработкой Рольфа.

В этом подходе мы используем тот факт, что средняя кинетическая энергия молекул может быть выражена через кинетическую температуру. Кроме того, мы знаем, что сохранение энергии в этом случае включает в себя просто уравновешивание кинетической энергии и гравитационной потенциальной энергии, пока мы рассматриваем атмосферу как идеальный газ.

Из выражения для кинетической температуры


у нас есть экспериментально проверенное выражение для молекулярной кинетической энергии. В барометрической формуле:

у нас есть описание идеальной газовой системы, которое можно использовать, чтобы помочь разработать аргумент правдоподобия для распределения скоростей Максвелла. Этапы этого процесса следующие:

Связь скорости частиц с высотой.
Свяжите поток частиц с распределением скоростей.
Свяжите распределение скоростей с барометрической формулой.
Рассчитайте распределение скоростей и нормализуйте его.

Для одного направления в пространстве этот процесс дает выражение:

, и когда включены все направления скорости, получается отношение распределения скоростей Максвелла:

Почему это соотношение смещено в сторону более высоких скоростей, а то, что непосредственно выше, нет?

Следует отметить, что, хотя мы использовали физическую ситуацию, зависящую от гравитации, для получения распределения скоростей, гравитация не появляется в конечном результате.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
