Расчет объема воды в системе отопления с онлайн калькулятором

Сантехник Портал » Калькуляторы

Каждая отопительная система обладает рядом значимых характеристик – номинальную тепловую мощность, расход топлива и объем теплоносителя. Расчет объема воды в системе отопления требует комплексного и скрупулезного подхода. Так, вы сможете выяснить, котел, какой мощности выбрать, определить объем расширительного бака и необходимое количество жидкости для заполнения системы.

Значительная часть жидкости располагается в трубопроводах, которые в схеме теплоснабжения занимают самую большую часть. Поэтому для расчета объема воды нужно знать характеристики труб, и важнейший из них – это диаметр, который определяет вместимость жидкости в магистрали. Если неправильно сделать расчеты, то система будет работать не эффективно, помещение не будет прогреваться на должном уровне. Сделать корректный расчет объемов для системы отопления поможет онлайн калькулятор.

Содержание

1. Калькулятор объема жидкости в отопительной системе
2. Значения объемов различных составляющих
3. Основные виды теплоносителей

Калькулятор объема жидкости в отопительной системе

В системе отопления могут использоваться трубы различных диаметров, особенно в коллекторных схемах. Поэтому объем жидкости вычисляют по следующей формуле:

S (площадь сечения трубы) * L (длина трубы) = V (объем)

Рассчитывается объем воды в системе отопления можно также как сумма ее составляющих:

V (система отопления)=V(радиаторов)+V(труб)+V(котла)+V(расширительного бака)

В сумме эти данные позволяют рассчитать большую часть объема системы отопления. Однако кроме труб в системе теплоснабжения есть и другие компоненты. Чтобы произвести расчет объема отопительной системы, включая все важные компоненты теплоснабжения, воспользуйтесь нашим онлайн калькулятором объема системы отопления.

Сделать вычисление с помощью калькулятора очень просто. Нужно ввести в таблицу некоторые параметры, касающиеся типа радиаторов, диаметра и длины труб, объема воды в коллекторе и т.д. Затем нужно нажать на кнопку «Рассчитать» и программа выдаст вам точный объем вашей системы отопления.

Выберите вид радиаторов

По умолчаниюАлюминиевые секционныеСтальные панельные

Cуммарная мощность радиаторов

кВт

Диаметр трубы, мм	Длина труб, м	Диаметр трубы, мм	Длина труб, м
16х2.0		20х2.0
26х3.0		32х3.0
20х3.4		25х4.2
32х5.4		40х6.7

Объем воды в котельной, коллекторах и арматуре

л.

Объем системы отопления

л.

Проверить калькулятор можно, используя указанные выше формулы.

Пример расчета объема воды в системе отопления:

Приблизительный расчет делается исходя из соотношения 15 литр воды на 1 кВт мощности котла.
Например, мощность котла 4 кВт, тогда объем системы равен 4 кВт*15 литров = 60 литров.

Значения объемов различных составляющих

Объем воды в радиаторе:

• алюминиевый радиатор — 1 секция — 0,450 литра
• биметаллический радиатор — 1 секция — 0,250 литра
• новая чугунная батарея 1 секция — 1,000 литр
• старая чугунная батарея 1 секция — 1,700 литра.

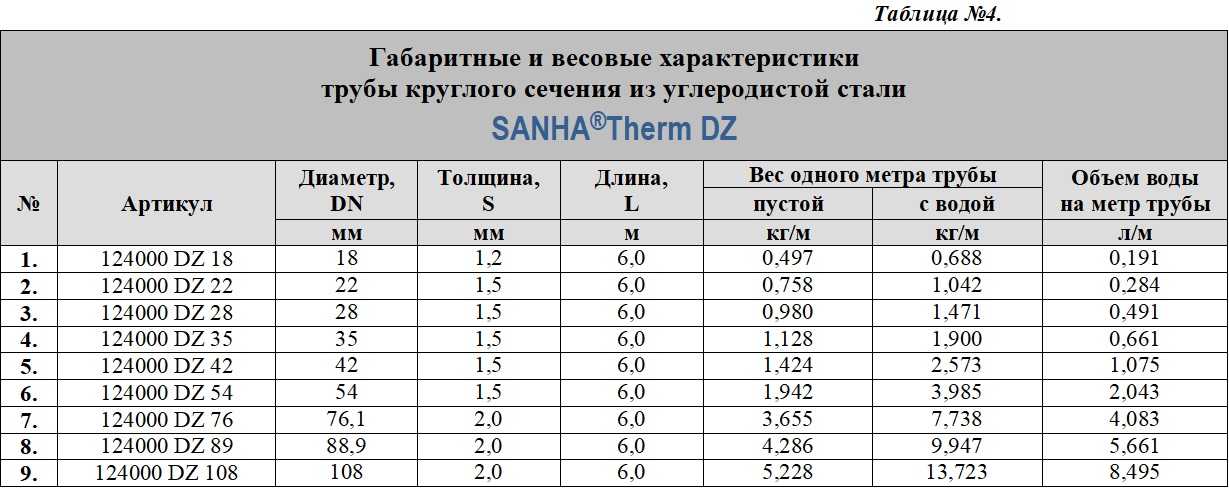

Объем воды в 1 погонном метре трубы:

• ø15 (G ½») — 0,177 литра
• ø20 (G ¾») — 0,310 литра
• ø25 (G 1,0″) — 0,490 литра
• ø32 (G 1¼») — 0,800 литра
• ø15 (G 1½») — 1,250 литра
• ø15 (G 2,0″) — 1,960 литра.

Чтобы посчитать весь объем жидкости в отопительной системе нужно еще добавить объем теплоносителя в котле. Эти данные указываются в сопроводительном паспорте устройства или же взять примерные параметры:

• напольный котел — 40 литров воды;
• настенный котел — 3 литра воды.

Выбор котла напрямую зависит от объема жидкости в системе теплоснабжения помещения.

Основные виды теплоносителей

Существует четыре основных вида жидкости, используемых для заполнения отопительных систем:

1. Вода – максимально простой и доступный теплоноситель, который может использоваться в любых отопительных системах. Вместе с полипропиленовыми трубами, которые предотвращают испарение, вода становится практически вечным теплоносителем.
2. Антифриз – этот теплоноситель обойдется уже дороже воды, и используется в системах нерегулярно отапливаемых помещений.
3. Спиртосодержащие теплоносители – это дорогостоящий вариант заполнения отопительной системы. Качественная спиртосодержащая жидкость содержит от 60% спирта, около 30% воды и порядка 10% объема составляют другие добавки. Такие смеси обладают отличными незамерзающими свойствами, но огнеопасны.
4. Масло – в качестве теплоносителя используется только в специальных котлах, но в отопительных системах практически не применяется, так как эксплуатация такой системы обходится очень дорого. Также масло очень долго разогревается (необходим разогрев, как минимум, до 120°С), что технологически очень опасно, при этом и остывает такая жидкость очень долго, поддерживая высокую температуру в помещении.

В заключении стоит сказать, что если система отопления модернизируется, монтируются трубы или батареи, то нужно произвести перерасчет ее общего объема, согласно новым характеристика всех элементов системы.

Расширительный бак для отопления закрытого типа

Система отопления частного дома должна быть оборудована всеми необходимыми для правильной работы элементами.

Попытки обойтись без каких-нибудь «неважных» устройств приводят к аварийным ситуациям, требующим серьёзного ремонта и восстановления.

Мало того, даже полное наличие нужных частей схемы не обеспечит штатного режима функционирования, если они подобраны неправильно и не подходят по характеристикам.

Содержание статьи:

• Принцип работы
• Модификации расширительных баков
  • Открытого типа
  • Закрытые
  • Какой выбрать
  • Какой вместимости
• Методика расчёта объёма
  • Использование онлайн-калькулятора

Все узлы должны быть тщательно рассчитаны и подобраны согласно полученным данным.

Расширительный бак — элемент защиты системы от разрыва в случае превышения допустимого давления.

Остаться в зимнее время без отопления — серьёзная проблема (про ремонт и диагностику сантехнических нарушений в ванной прочитайте здесь).

Поэтому надёжная и правильная работа расширительного бака — жизненно важная задача.

Принцип работы

Из курса физики известно, что жидкость несжимаема.

В отопительной схеме как теплоноситель используют воду.

В диапазоне температур от 20 до 90 градусов, она изменяет объём, расширяясь по мере нагревания.

Если представить отопительную сеть сосудом сложной конфигурации, то нагревание содержимого вызовет разрыв стенок из-за расширения жидкости.

[note]Для компенсации этого явления используется расширительный бак, служащий дополнительным объёмом для помещения излишков теплоносителя.[/note]

Расширившись, вода поступает в бак, а при охлаждении (примерные цены наобогревающий кабель для водопровода) уходит обратно в систему.

Попросту удалить излишек воды нельзя, так как при остывании пустоту займёт воздух, и схема перестанет функционировать.

А знаете ли вы, что делать, если течет вода из бачка в унитаз? Прочитайте в полезной статье советы и рекомендации мастеров-сантехников по устранению неисправности.

Про область применения асбестоцементных труб размером 150 мм написано на этой странице.

Таким образом, расширительный бак защищает отопительную систему как от излишков, так и от нехватки теплоносителя, компенсируя все движения его объёма.

Модификации расширительных баков

Используется два типа расширительных баков.

Баки открытого типа известны уже давно и применяются до сих пор.

Их устройство настолько просто, что заставляет мириться с недостатками.

К ним относятся:

• низкое рабочее давление сети, так как возможна только естественная циркуляция жидкости;
• необходимость контроля количества теплоносителя.
  Выкипание и испарение воды однажды разомкнут сеть и остановят работу системы, поэтому надо постоянно проверять уровень воды в баке;
• единственное место размещения — в верхней точке, что создаёт неудобство при возмещении недостатка теплоносителя.

Баки закрытого типа разработаны относительно, недавно и избавлены от всех недостатков устройств предыдущего вида.

Они допускают расположение в тех местах, где это нужно пользователю.

Приспособлены для работы при повышенном давлении и принудительной циркуляции, количество теплоносителя нисколько не изменяется.

Открытого типа

Представляют собой открытую ёмкость, уровень жидкости в которой повышается или понижается по мере теплового расширения.

При недостатке, вода, попросту доливается из ведра.

Открытый бак — простейшая конструкция

, не требующая никакой запорной арматуры.

Главным её недостатком является неудобное расположение — обязательная установка в самой верхней точке сети.

Необходимость контроля за уровнем жидкости заставляет, постоянно подниматься наверх, доставлять туда воду.

Кроме того, давление в системе с открытым баком низкое, не допускающее использование насоса для циркуляции жидкости.

Но есть одно преимущество — открытая схема отопления не нуждается в электричестве.

Если случаются перебои с питанием, или его нет вовсе, такой вариант становится, единственно, возможным.

А знаете ли вы про показания циркулярного душа к применению? В полезной статье описаны польза и вред, и какое оборудование можно купить для обустройства.

Про способы регулировки редуктора давления воды в системе водоснабжения написано здесь.

На странице: https://ru-canalizator.com/vodosnabzhenie/truby-i-furnitura/kak-sognut.html посмотрите видео, как можно согнуть профильную трубу без трубогиба.

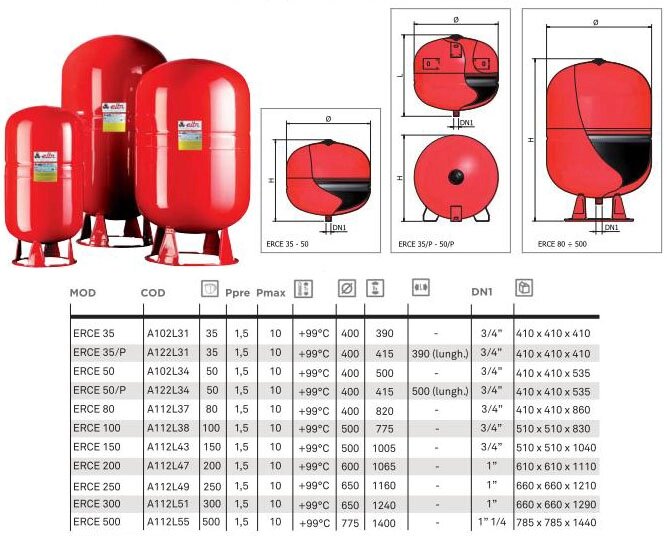

Закрытые

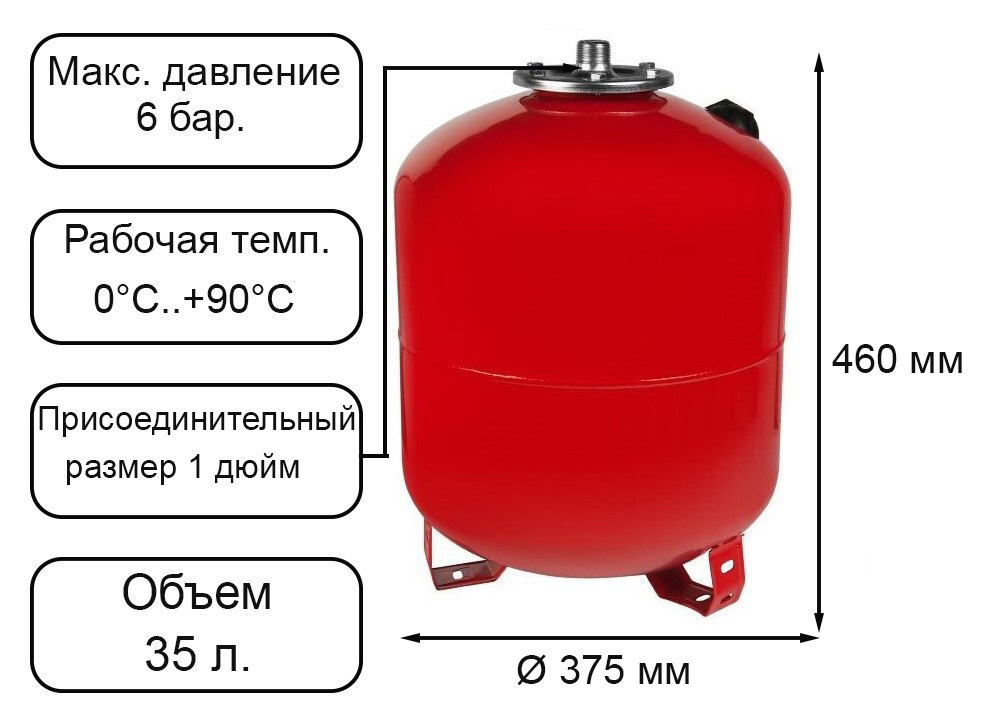

Конструкция закрытого расширительного бака решает все проблемы.

Регулировка давления и объёма в нём производится с помощью резиновой мембраны, поэтому такие баки попросту называют «мембранниками».

Рабочий объём такого бака заполнен воздухом (или инертным газом), при расширении вода вытесняет мембрану и давление воздуха возрастает.

При остывании давление воды снижается и мембрана вытесняет её обратно в систему.

Работа устройства идёт в автоматическом режиме, не требующем постоянного наблюдения, допустимое давление намного выше, чем это возможно при использовании бака открытого типа.

Мембрана в баке может быть сменной (фланцевый тип), или несменной, одноразовой. Корпус такого бака окрашивается в красный цвет.

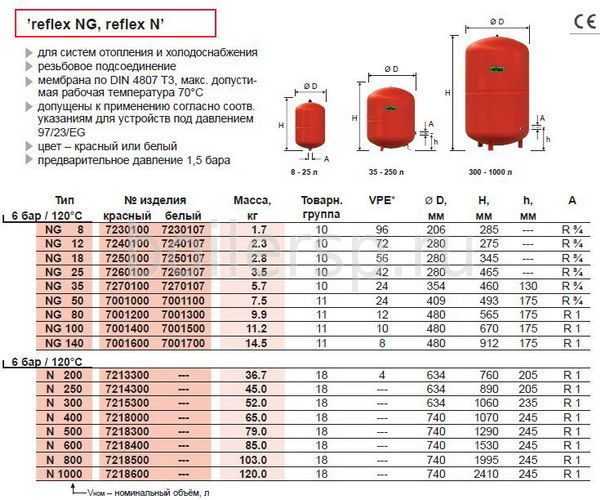

Баки с синим корпусом предназначены для горячей воды и оборудуются мембраной из пищевой резины с меньшим сроком службы.

Какой выбрать

На первый взгляд, выбор прост — «мембранник» работает автоматически, допускает применение циркуляционного насоса, установка бака возможна везде, где может понадобится.

Тем не менее, жители частных домов, нередко довольствуются использованием бака открытого типа, мотивируя такой выбор:

• простотой использования,
• ремонта,
• отсутствием нужды в электроэнергии.

Необходимость долива воды, из-за испарения или других потерь, одни считают лёгким неудобством, другие этот процесс механизируют (какой выбрать глубинный насос для скважины) или автоматизируют (про глубинный насос для колодца с автоматикой прочитайте здесь).

Если отапливаемая площадь невелика, и увеличения давления в сети не требуется, то можно обойтись применением только открытого бака.

Окончательное решение диктуется конкретными условиями и оборудованием.

Покупка расширительного бака, как устройства большой важности и ответственности, не должна производиться «на глазок», особенно, если нужен «мембранник».

Необходим расчёт объёма бака, учитывающий все индивидуальные параметры системы отопления вашего дома.

Какой вместимости

Можно решить вопрос несколькими способами, выбор которых зависит от личных способностей и желания домовладельца.

Заказать расчёт специалистам.
Вариант надёжный, но потребует времени, денег и личного визита в организацию, где такой расчёт сделают.

Которую, кстати, надо сначала найти.

Подсчитать объём самому, используя необходимые формулы.
Такой вариант хорош тогда, когда известны все нужные данные, иначе, никакой подсчёт сделать не удастся.

Использовать онлайн-калькулятор.

Доступный и несложный вариант, но желательно продублировать расчёт на нескольких ресурсах для получения наиболее точного результата.

Варианты с определением объёма бака «на глазок», или при ориентировочном подсчёте, принимая 1 кВт мощности соответствующим 15 л воды в системе, как ненадёжные и опасные, отвергаются сразу.

Лучше потратить немного времени на подсчёты, чем оказаться в нетопленном доме в мороз (как подключить греющий кабель для водопровода).

Методика расчёта объёма

Формула такова:

V = (C* βt)/(1-(P-min/P-max))

где:

Vб – объём бака,

С – объём жидкости в системе, л.

Βt – коэффициент температурного расширения теплоносителя.

P-min и P-max – минимальное (начальное) и максимальное давление в расширительном баке.

Объём жидкости учитывается полный, включая:

• трубопроводы (про диаметры медных труб для водопровода написано здесь),
• радиаторы,
• котёл,
• прочие элементы, где есть вода (про полотенцесушитель водяной из нержавеющей стали лесенка прочитайте на этой странице).

Если объём системы неизвестен, применяют способ определения по мощности радиаторов — из расчёта 1 кВт — 15 л.

Коэффициент расширения для воды при 85 градусах Цельсия равен 0,034.

Такое значение применяется при отсутствии более точных данных о вашей сети.

Начальное и максимальное давление в баке P-min и P-max — это рабочее давление и значение, при котором срабатывает защитный клапан.

Как видим, расчёт не такой уж и сложный.

Зато польза от него, неоспорима.

Выбор подходящего по характеристикам расширительного бака сможет защитить сеть отопления от аварии в самый неподходящий момент.

Какой выбрать — решать вам.

Использование онлайн-калькулятора

Количество онлайн-калькуляторов в сети велико, годится любой, но правильнее поочерёдно использовать несколько ресурсов и вывести некое среднее значение.

Так появится возможность подкорректировать ошибки или неправильные данные на разных сайтах. Методика подсчёта на каждом калькуляторе своя, количество применяемых данных — разное.

Поэтому лучше подстраховаться, продублировав расчёт.

Некоторые ресурсы, одновременно, с выдачей полученного значения, предлагают варианты моделей расширительных баков, удовлетворяющих предоставленным данным.

Основные значения и коэффициенты, обычно, прилагаются в виде таблиц или средних значений, но объём теплоносителя вашей схемы должен быть известен.

В крайнем случае, используют ещё один способ, не дающий точного значения, но за неимением других вариантов годный.

Объём расширительного бака принимается равным 15% суммарного объёма сети, включая трубопроводы, котлы и радиаторы.

[note]Представляется, что приверженцам точных расчётов такой вариант покажется слишком примитивным, но в безальтернативных случаях он используется как паллиатив.[/note]

Калькулятор размера расширительного бака

| Online

Смотрите также

О калькуляторе

Расширительный бак в системе отопления служит для поддержания давления в системе на стабильном уровне. Наш калькулятор позволяет рассчитать объем расширительного бачка исходя из объема теплоносителя или мощности оборудования. Напомним, что оптимальное давление в системах отопления частных домов – 1-2 бара. Теоретическая основа расчета:

V _бак  = (V _сумма  × e) / ((P _max  – P _o ) × (P _max  + 1))

• V _sum  – Объем системы отопления;
• е – объемный коэффициент расширения;
• P _max  – максимальное давление;
• P _o  – начальное давление.



Какой размер расширительного бака мне нужен?

1. Введите объем/мощность вашей системы отопления.
2. Выберите тип охлаждающей жидкости
3. Введите коэффициент расширения жидкости.
4. Введите начальное давление.
5. Введите максимальное давление.



Water expansion coefficient

°С	Coefficient of expansion	°С	Coefficient of expansion
0	0. 00013	65	0.0198
10	0,00027	70	0,0227
20	0,00177	75	0.0258
30	0.00435	80	0.0290
40	0.00782	85	0.0324
50	0.0121	90	0.0359
55	0.0145	95	0.0396
60	0.0171	100	0.0434



Water-glycol mixture expansion coefficient

°С	Glycol, %
	0	10	20	30	40	50	70	90
0	0. 00013	0.00320	0.00640	0.00960	0.01280	0.01600	0.02240	0.02880
10	0.00027	0.00340	0.00660	0.00980	0.01300	0.01620	0.02260	0.02900
20	0.00177	0.00480	0.00800	0.01120	0.01440	0.01760	0.02400	0.03040
30	0,00435	0,00740	0,01060	0,01380	0,01700	0,020209060	0,01700	0,02020	0059 0.02660	0.03300
40	0.00780	0.01090	0.01410	0.01730	0.02050	0.02370	0.03010	0.03650
50	0.01210	0.01510	0. 01830	0,02150	0,02470	0,02790	0,03430	0,04070
60	0,01710	0,01010	0,01710	0,01010	0,01710	0,010	0,01710	0,010	0,01710
	0,01710
	0,01710
.0060	0.02320	0.02630	0.02940	0.03250	0.03870	0.04490
70	0.02270	0.02580	0.02880	0.03180	0.03480	0.03780	0.04380	0.04980
80	0,02900	0,03200	0,03490	0,03780	0,04070	0,04360	0,04940	0,04360	0,04940	0,04360	0,04940	0,04360	0,04070	0,043600060	0.05520
90	0. 03590	0.03890	0.04170	0.04450	0.04730	0.05010	0.05570	0.06130
100	0.04340	0.04650	0.04910	0.05170	0.05430	0.05690	0.06210	0.07290



904904 Техническая поддержка30003

Запуск приложения

Калькулятор расширительного бака для гидравлических систем горячего водоснабжения, быстрый расчет и выбор расширительного бака

СКИДКИ!

Быстрый размер и выбор ET

со 100% гарантией возврата денег

Калькулятор расширительного бака HVAC для гидравлических систем горячего водоснабжения разработан таким образом, чтобы его можно было применить практически ко всем конструкциям водяного конденсатора, но при этом он был простым и легким в использовании. Интерфейс выполнен в формате Excel, что позволяет любому быстро освоиться. Вы можете добавлять дополнительные строки к расчету объема так же, как в Excel. Ввод данных прост и интуитивно понятен, просто следуйте примерам в калькуляторе. Измените материал трубы, размеры трубы, температуру, давление и т. д., и калькулятор автоматически определит общий объем в системе.

Ссылки, составляющие основу этого калькулятора, также доступны для редактирования, так что вы можете настроить значения жидкости или дополнительные размеры труб. Однако, если вам неудобно вносить изменения, просто напишите мне, и я настрою таблицу в соответствии с вашими потребностями.

Калькулятор также прекрасно печатает в стандартном формате 8,5 x 11 для основы дизайна или другого приложения к отчету о дизайне.

Калькулятор определит общий объем расширительного бака, а также предоставит шаблон графика для использования на чертежах.

Гавайский общий акцизный сбор не включен в указанную ниже стоимость и будет добавлен к окончательной стоимости.

КУПИТЬ

• Описание
• Автор
• 100% гарантия возврата денег
• Дополнительная информация
• Руководство по эксплуатации

ИНФОРМАЦИЯ О ПРОДУКТЕ

• Серия: Средства проектирования
• Заголовок: Калькулятор конструкции расширительного бака HVAC для водяных систем горячего водоснабжения
• Автор: Джастин Каувале, P.
  E.
• Единицы: английский (скоро появится в системе SI)
• Язык: английский
• Формат: Excel
• Издатель: Engineering Pro Guides
• Последнее обновление 11 апреля 2018 г.

ОБ АВТОРЕ

Джастин Каувале PE, LEED AP, является профессиональным инженером, зарегистрированным как в области машиностроения, так и в области противопожарной защиты. Он имеет более чем 11-летний опыт практической работы и преподавания инженерного дела практикующим инженерам. Он является владельцем этого веб-сайта и создателем этого контента. Если у вас есть какие-либо вопросы, свяжитесь с ним по адресу [email protected] или посетите страницу «О нас», чтобы узнать больше.

100% гарантия возврата денег

Этот продукт принадлежит вам, и вы можете использовать его без риска. Если вы не полностью удовлетворены своей улучшенной эффективностью после двух недель использования, просто напишите мне по электронной почте заметку об опыте в течение двух месяцев с первоначальной даты покупки для полного возмещения вашей покупной цены, без вопросов.

Дополнительная информация

Как опытный инженер, вы должны быть в состоянии быстро и точно определить размер и выбрать расширительный бак. Каждая гидравлическая система горячего водоснабжения отличается, но этот калькулятор использует наиболее распространенные свойства трубопроводов и жидкостей, чтобы сделать наиболее полный калькулятор расширительного бака на рынке. Этот калькулятор также поставляется с подробным руководством по эксплуатации, в котором не только объясняется, как использовать калькулятор, но также объясняется, как спроектировать расширительный бак с простыми в использовании формулировками и цифрами. Например, в руководстве рассказывается, как найти расширительный бак в системе.

Руководство по эксплуатации

Загрузите руководство по эксплуатации и технический документ Калькулятор расширительного бака для гидравлических систем горячего водоснабжения — технический документ . Узнайте об опыте проектирования и уравнениях, лежащих в основе калькулятора.
