Расстояние между опорами трубопроводов: Расстояние между опорами трубопровода: расчет в таблице СНИП

Расстояние между опорами труб

Расчёт пролётов между подвижными опорами трубопроводов

DN – Диаметр трубопровода

253240506580100125150200250300350

Расчётная температура теплоносителя

°C

Расчётное давление теплоносителя

бар

Способ прокладки

НадземнаяВ тоннеляхНа бетонных подушках

Тип компенсаторов

П-образные и СамокомпенсацияСальниковые

Расстояние между опорами труб выбирается на основании расчётов на прочность и прогиб, зависит от способа прокладки, параметров теплоносителя и диаметра трубопровода.

Алгоритм данной online программы использует табличные данные, приведенные в справочнике проектировщика «Проектирование тепловых сетей» под редакцией А. А. Николаева.

Данная программа определит следующие расстояния между подвижными опорами трубопровода:

• максимальный пролёт по расчёту на прочность на прямых участках
• максимальный пролёт по расчёту на прогиб на прямых участках
• рекомендуемое расстояние между опорами труб на прямых участках
• расстояние между опорами трубопровода на участках, примыкающих к компенсаторам и поворотам

Места расстановки неподвижных опор трубопровода зависят от схематических особенностей тепловых сетей. Как правило, неподвижные опоры устанавливают у ответвлений трубопровода и около запорной арматуры, а на прямых участках распределяют исходя из условий компенсирующей способности компенсаторов и участков самокомпенсации.

При подборе приняты следующие ограничения

• Трубопровод выполнен из стальной трубы по «Сортаменту для тепловых сетей»
• Трубопровод заполнен водой или паром
• Величина уклона трубопровода составляет i=0.002
• Трубопровод не испытывает дополнительных нагрузок.

Выбор подвижной опоры

В тепловых сетях применяют следующие виды подвижных опор:

• Скользящие
• Катковые
• Подвесные

Скользящие опоры трубопровода применяют для труб с Ду 25 -150 при всех способах прокладки тепловой сети. Для труб с диаметром Ду 200 – 1200 мм скользящие опоры применяют при прокладке в непроходных и полупроходных каналах, а также для нижнего ряда труб в тоннелях.

Катковые опоры трубопровода применяют при диаметре Ду > 200 мм, при прокладке трубопроводов на отдельно стоящих низких и высоких опорах, по стенам зданий и в тоннелях на каркасах и кронштейнах. Катковые опоры при прокладке трубопроводов в непроходных каналах – не применяют.

При надземной прокладке трубопроводов на эстакадах с пролётным строением для условных проходов труб Ду >200 мм, применяют как скользящие так и катковые опоры. Катковые опоры устанавливают в том случае, если применение скользящих опор, приводит к утяжелению прогонов.

Подвесные опоры трубопроводов применяют при надземной прокладке на эстакадах с растяжками, при подвеске трубы к трубе, на участках самокомпенсации или при установке П-образных компенсаторов. В последнем случае рекомендуется на расстоянии около 40Ду устанавливать направляющие опоры. На участках трубопроводов с сальниковыми компенсаторами — установка подвесных опор не допускается.

Подвижные опоры не устанавливают на участках бесканальной прокладки трубопроводов.

Какое оптимальное расстояние опор трубопроводов

Какое оптимальное расстояние опор трубопроводов

Расстояние между опорами стальных трубопроводов играет важную роль при прокладке трубопроводной системы разного назначения. За счет выбора правильных конструкций обеспечивается системная надежность и долговечность. О том, какое оптимальное расстояние опор трубопроводов, и как устанавливать опоры крепления трубопроводов, далее.

Конструкции опор трубопроводов

Основной массив нагрузки теплового трубопровода приходится на конструкции опор трубопроводов. Они выполняют удерживание труб в проектном местоположении, предотвращают момент их провисания. Расчет опор трубопроводов является необходимым этапом конструирования тепловой сети. ПО СНиПу от 1985 года регламентируется момент проектирования промышленных сооружений, в том числе стальных трубопроводных элементов. Согласно строительным нормам выполняется контроль опор трубопроводов, определяется минимальный шаг — 6 метров, который кратен 3 метрам. В случаях подхода трассы к разным постройкам, пересечению путей сообщения, допустимо использовать ряд других размеров.

Промежуток от конструкции до сварного шва должен позволять произвести термообработку с контролем соединения неразрушающим методом. Для труб диаметром до 50 миллиметров предписывается дистанция в 0,5 сантиметров, диаметром свыше 50 миллиметров — не меньше 2 сантиметров. На вычисление пролетной величины между рядом опорных конструкций влияет рабочий принцип.

Устройство опор трубопроводов

Трубопроводная конструкция считается конструктивным элементом, который защищает трубу от повреждения в контакте с опорной конструкцией и служит для трубопроводного удержания в проектном местоположении. Изделия разного вида создаются из металлических материалов (алюминия, титана, латуни, меди). Монтируются наружным и внутренним способом. Состоят из стальной трубы, листа, ППУ, термостойкой ленты, оцинкованной оболочки, центратора и полиэтиленовой оболочки.

Высота опоры трубопроводов

Высота опоры трубопровода зависит от вида конструкции. Изделия бывают подвижными бескорпусными и неподвижными бескорпусными. На них распространяются государственные стандарты. Они и определяют размеры изделий. В среднем, высота их составляет 200-500 миллиметров.

Нагрузка на опоры

Устройство опор трубопроводов защищает от повреждения в месте конструктивного соприкосновения. Устраняет вибрации, снижает системное напряжение. На нее возлагается повышенная нагрузка. Она бывает вертикальной и горизонтальной. Первая вычисляется умножением высоты на угол вектора натяжения и горизонтальной оси. Вторая определяется из ПУЭ, справочной информации, проектной информации и ГОСТа.

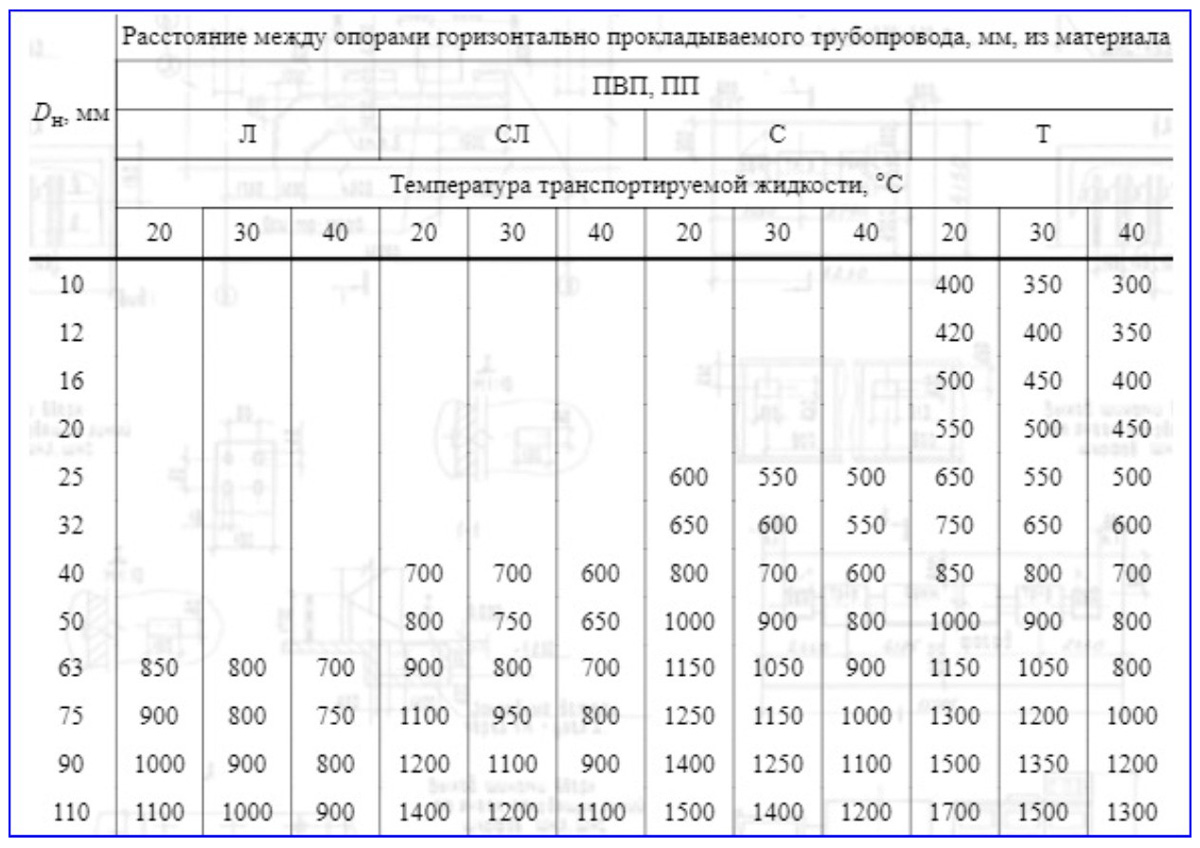

Расстояние между опорами трубопроводов

Расчет нагрузок опор трубопровода необходимо выполнять, отталкиваясь от следующих конструктивных показателей:

• Внутреннего давления теплового носителя;
• Теплопроводной массы без рабочей среды;
• Ветровой нагрузки;
• Силы, возникающей во время теплового арматурного удлинения.

Чтобы вычислить шаг опор трубопроводов применяются коэффициенты по отдельным таблицам.

В результате, расстояние напрямую влияет на нагрузку, на опору трубопровода, качество и надежность будущей постройки. Вычислить параметр можно, отталкиваясь конструкции, устройства, нагрузки, и как происходило изготовление металлоконструкций
