Содержание

Расстояние между газовой плитой и газовым котлом

Боюсь, что с нормами расположения газового оборудования и газовых приборов в документах царит неразбериха. А значит, можно предположить, что, если бы эти нормы были бы где-то толком прописаны, то наверняка, они были бы известны большинству людей. Вопросом, подобном Вашему, задаются многие из тех, кто собирается устанавливать газовое оборудование у себя дома по всем нормам и правилам. Но при этом не хотят руководствоваться лишь старыми СНиПами и удобством монтажа для рабочих взамен на комфортное существование самих хозяев в своем собственном доме. Многие установщики оборудования ссылаются на старые нормы, но даже в них нигде, насколько я понял, конкретно не прописаны расстояния между газовым котлом и газовой плитой.

В них имеются только указания на то, что расстояние в свету между плитой и колонкой ГВС должно быть не менее 10 см. Есть указания по расстоянию между счётчиком и котлом, расстояния установочные от стены до плиты (0,07 м) и до счётчика (0,02 м). Расстояние до противоположной стены 1 м. А вот какими документами определяется расстояние между колонкой и котлом, между бойлером и котлом, между плитой и котлом – совершенно неясно. В СНиПе 2003 говорится, что если иное не установлено, то расстояние определяется документацией на оборудование. Однако, неприятность в том, что в документации на оборудование, как правило, не указаны эти самые расстояния. То же самое касается и проектов газоснабжения индивидуального дома. То есть в них также не указаны установочные размеры, а указано только место установки. А значит, расстояние между всеми этими приборами следует определять, руководствуясь здравым смыслом и удобством в использовании.

Статьи 6.23 и 6.24. СНиПа 2003 гласят:

6.23 При отсутствии требований в паспортах или инструкциях заводов-изготовителей газоиспользующее оборудование устанавливают исходя из условия удобства монтажа, эксплуатации и ремонта, при этом рекомендуется предусматривать установку:

газовой плиты:

— у стены из несгораемых материалов на расстоянии не менее 6 см от стены (в том числе боковой стены). Допускается установка плиты у стен из трудносгораемых и сгораемых материалов, изолированных несгораемыми материалами (кровельной сталью по листу асбеста толщиной не менее 3 мм, штукатуркой и т.п.), на расстоянии не менее 7 см от стен. Изоляция стен предусматривается от пола и должна выступать за габариты плиты на 10 см с каждой стороны и не менее 80 см сверху-

настенного газоиспользующего оборудования для отопления и горячего водоснабжения:

— на стенах из несгораемых материалов на расстоянии не менее 2 см от стены (в том числе от боковой стены)-

— на стенах из трудносгораемых и сгораемых материалов, изолированных несгораемыми материалами (кровельной сталью по листу асбеста толщиной не менее 3 мм, штукатуркой и т.д.), на расстоянии не менее 3 см от стены (в том числе от боковой стены).

Изоляция должна выступать за габариты корпуса оборудования на 10 см и 70 см сверху. Расстояние по горизонтали в свету от выступающих частей данного оборудования до бытовой плиты следует принимать не менее 10 см.

Оборудование для поквартирного отопления следует предусматривать на расстоянии не менее 10 см от стены из несгораемых материалов и от стен из трудносгораемых и горючих материалов.

Допускается установка данного оборудования у стен из трудносгораемых и сгораемых материалов без защиты на расстоянии более 25 см от стен.

При установке вышеуказанного оборудования на пол с деревянным покрытием последний должен быть изолирован несгораемыми материалами, обеспечивая предел огнестойкости конструкции не менее 0,75 ч. Изоляция пола должна выступать за габариты корпуса оборудования на 10 см.

6.24 Расстояние от выступающих частей газоиспользующего оборудования в местах прохода должно быть в свету не менее 1,0 м.

Категория:Газоснабжение

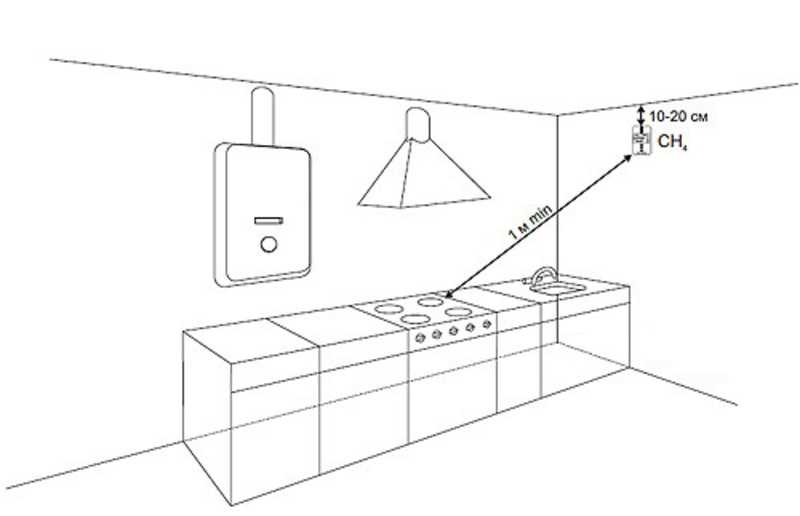

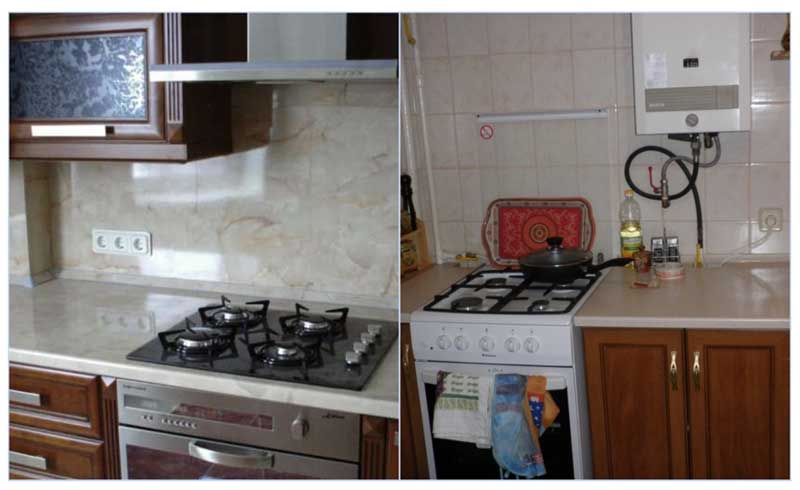

На каком расстоянии от плиты устанавливать газовый котел?

Нередко во время ремонта встает вопрос — на каком расстоянии от газовой плиты можно по нормам устанавливать газовый двухконтурный котел? Попробуем ответить максимально развернуто. Итак, явных ограничений на расстояние между котлом и плитой в специализированной литературе и актуальных нормах нет.

Единственный нюанс — нельзя ни в коем случае ставить котел непосредственно над плитой. Причины, пожалуй, понятны.

А вот по горизонтали особых ограничений нет, нужно исходить из удобства и эргономики эксплуатации обоих приборов. В принципе, 40-50 см по горизонтали между плитой и котлом будет оптимальным вариантом. В этом случае котел не будет перегреваться и загрязняться во время приготовления пищи. Да и от газовой службы тоже не будет никаких претензий.

При этом, не забывайте, что минимальные размеры помещения под котел — 7.5 куб м. Если вы устанавливаете его в кухне, объем должен быть не менее 21 куб. м, а высота потолков — не меньше, чем 2,2 м.

domodel.net

Правильные расчеты

Верхние и нижние шкафы кухонного гарнитура – непременная составляющая любой кухни, и огромной кухни-студии с обеденной зоной, распространенной в элитных новостроях, и маленькой и тесной в стандартной хрущевке. Перед тем как разглядывать заманчивые фото кухонной мебели в гламурных журналах и планировать покупку, необходимо взвесить все составляющие выбора.

Удаленность при газовой плите

В них входит не только современный дизайн, отделочные материалы и количество предметов. Еще учитывают и рост основного пользователя, высоту потолков в помещении, метраж, на котором придется все это устанавливать.

Есть масса публикаций на тему эргономичного оборудования маленького пространства на кухне.

Посуда в верхних ящиках

Данные нормативы стали результатом проведенных научных исследований, экспериментов и замеров. При этом каждое расстояние предусмотрено с определенной целью и несет свою смысловую нагрузку.

Стандартная квартира

Основные стандарты направлены на создание оптимальных условий для работающего на кухне:

Навесной шкафчик на кухне рекомендуется размещать от пола на высоте 1,9 метра, невзирая на высоту потолка. Это позволяет хозяйке дотянуться до нужного предмета вверху, не прибегая к вспомогательным устройствам – низкой стремянке, табурету, маленькой скамеечке. Отступать от этого правила можно только тогда, когда рост основного пользователя гораздо выше среднего. Такая высота позволяет легко осмотреть все содержимое и достать необходимые предметы, не прилагая особых усилий.
Напольная часть кухонной стенки должна располагаться на удалении не менее 0,6 м от дна навесной части. Соблюдение этого условия позволит не воспринимать верхний шкафчик на кухне как помеху для работы или располагать в образованном пространстве бытовые приборы для работы на кухне.
Стандарт удаленности низа кухонного шкафа от пола составляет 1,5 метра. Простые расчеты показывают, что при высоте в 90 см нижнего предмета гарнитура легко соблюсти и пространство над столешницей, и требуемое расстояние от пола. Однако недавно проведенные статистические исследования показали, что большая часть пользователей не только не соблюдает правил, как должно быть размещено все для работы на кухне, но и не знает об их существовании.

Нижние и верхние шкафы гарнитура с газовой плитой
Это стандартные параметры, которые обычно используются для создания удобства взрослых членов семейства. Но при индивидуальном планировании от них вполне можно сделать отступления.

Маленький рост хозяйки или высокий – хозяина, проводящего в кухонном помещении много времени, предусматривает, что цифры варьируются для максимально рационального размещения.

Расстояние между шкафами на кухне – обязательное условие продуктивной работы. Их размещение вплотную лишает хозяйку значительного функционального пространства между столешницей и подвесной частью.

Кухонный гарнитур

Неправильно выбранная дистанция между шкафами может привести к постоянному травматизму или развитию заболеваний позвоночника из-за необходимости принимать неудобное положение при работе.

Точные расчеты при нестандартных показателях роста позволят правильно организовать рабочее пространство на кухне, тогда уставать придется гораздо меньше. Поэтому все расстояния должны быть выверенными.

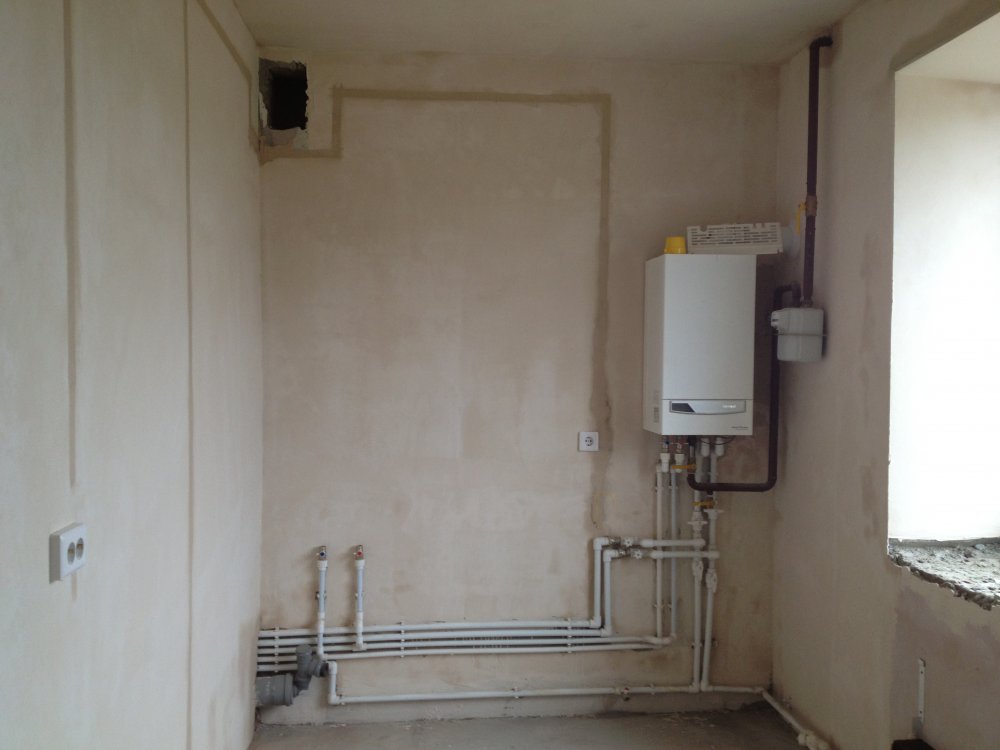

Какие требования предъявляются к установке газовых котлов

Хочу повесить котёл в кухне. Мне проектант говорит — там нельзя, и там нельзя… Мотивирует какими-то размерами, особенно расстоянием от окна — 0,5 метра. Где можно посмотреть все требования, предъявляемые к установке газового оборудования (плита, котёл). Интересуют размеры, расстояние непосредственно между приборами, расстояние от окон, от проёмов и т.д.

Основной нормативный акт, согласно которому производится установка тепловых газовых агрегатов — ДБН В.2.5-20-2001, раздел «Внутренние устройства газоснабжения», включающий в себя «Газоснабжение жилых зданий». Исходя из данного документа, допустимо устанавливать газовые котлы в помещениях жилых зданий. Тепловая мощность оборудования, устанавливаемого на кухне, не должна выходить за пределы 30кВт. Минимальный объем комнаты, в которой можно размещать отопительный прибор на газе мощностью до 30кВт — 7.5 метров кубических.

Газовый прибор для отопления может быть установлен в навесной кухонный шкафчик

Важно знать! В одном помещении нельзя устанавливать 2 типа газовых агрегатов, например, двух отопительных котлов.

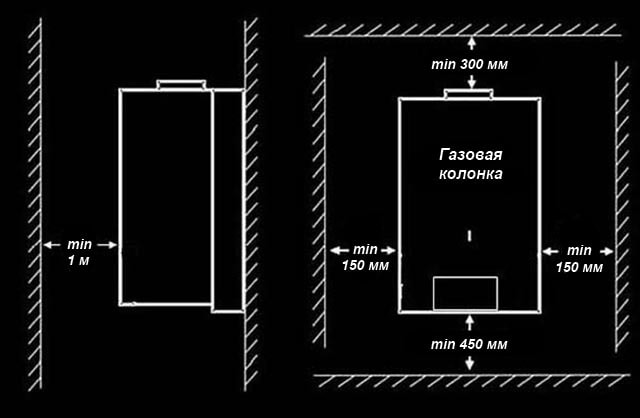

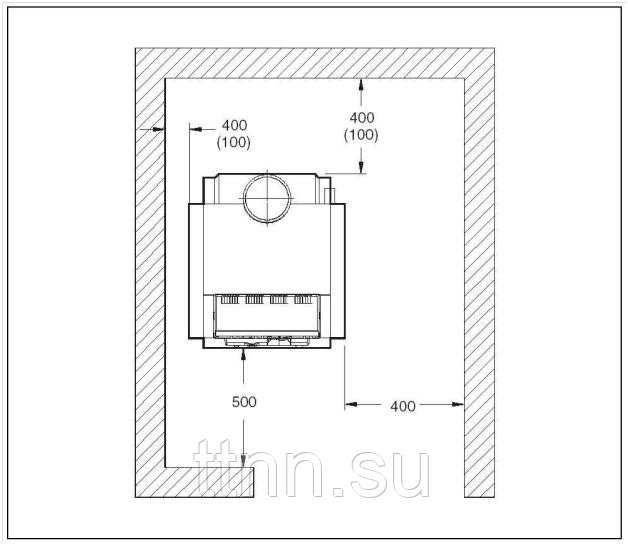

Монтажные расстояния

Монтаж отопительного оборудования производится согласно требованиям производителя и с учетом нормативных документов. Обязательно необходимо предусмотреть при установке нагревательного агрегата правила пожарной безопасности, удобство монтажа, сервисного обслуживания и ремонта. Исходя из норм, установка оборудования на газе относительно боковых стен выполняется с учетом показателя их горючести:

не воспламеняющиеся и трудно воспламеняющиеся защищенные материалы — расстояние не меньше 10 см;
горючие и трудно горючие поверхности без защиты — расстояние не меньше 25 см.

Отступ от плоскости, на которую навешивается котел, не должен быть менее 3 см. По фронту котла отопления (с учетом всех выступающих элементов) расстояние в свету и по бокам в местах прохода должно составить не меньше 1 метра.

Защита трудно горючих и горючих стен выполняется слоем штукатурки или листом асбеста толщиной 3 мм с лицевым покрытием из листовой стали. Если нагревательный аппарат устанавливается на деревянное напольное покрытие, то защита пола обязана выступать за пределы наружного контура газовой установки на 10 см.

Что касается норм установки газовой плиты, то высота кухни не должна быть меньше 2.2 метра, также обязательно присутствие: вытяжной вентиляции, естественного освещения, оконной секции для проветривания. Размещение плиты необходимо выполнить так, чтобы расстояние до стен (задней и боковых) было не меньше 6-7 см.

Важно знать! Обратите внимание на то, что предприятие-производитель зачастую указывает свои требования к установке оборудования — их следует искать в инструкции к монтажу и эксплуатации или в паспорте изделия.

Нормы по отводу продуктов сгорания от котла

Отвод продуктов сгорания от отопительного аппарата может выполняться через наружную стену кухни согласно схеме производителя. При выбросе отработанных газов в центральную вентиляционную систему или дымоход, объем кухонного пространства должен быть больше нормативного на 6 метров кубических. Также, при выводе веществ, образующихся при горении, от газового котла через дымоход, в обязательном порядке необходимо предусмотреть один из трех вариантов, обеспечивающих приток воздуха на кухню:

решетку в нижней части двери, ведущей в смежную комнату;
зазор между полом и дверью;
решетку в наружной стене.

Выброс отработанных газов из системы котла может осуществляться через наружную стену кухни
При наличии у котла отопления герметичной камеры внутреннего сгорания, вышеперечисленными тремя вариантами обустройства кухни для обеспечения циркуляции воздуха можно пренебречь.

Важно знать! При выводе летучих веществ горения из агрегата через вентиляционную шахту рекомендуется применять квартирные сигнализаторы для контроля концентрации токсичных воздушных масс в помещении.

strmnt. com

Назначение котельной

Котельную в частном доме иногда называют «топочной» либо «бойлерной». В помещении устанавливают теплогенератор для отопления и снабжения жильцов горячей водой. Агрегаты имеют один или два нагревательных контура. Первый вид оборудования предназначен для обогрева, второй — совмещает сразу обе функции. полезную статью про газовое отопление частного дома подготовленную нашими авторами.

При мощности оборудования до 60 кВт выделять отдельное помещение под котельную не требуется. Это разрешено нормативом. Котел можно разместить на кухне, если соблюдены условия по вентиляции, остеклению и размерам комнаты.

Более мощные тепловые агрегаты устанавливают в специальных, оборудованных по требованиям СНиП, помещениях. Их проектирование желательно доверить профессионалам, которые учитывают все регламенты.

Это интересно: Буровая установка для воды своими руками (видео)

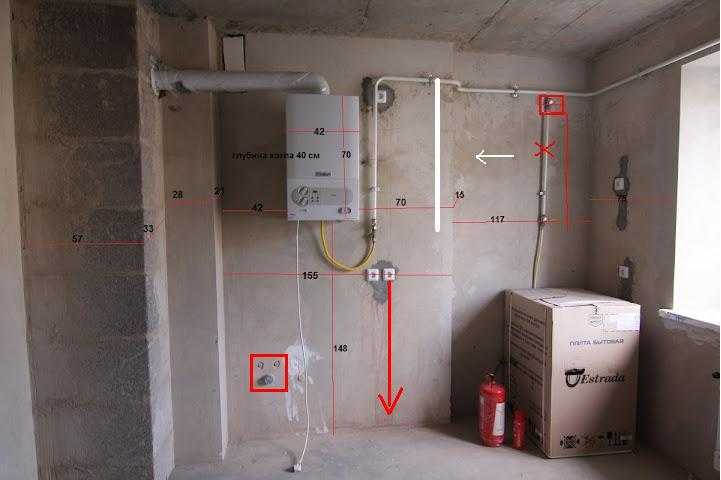

Какое расстояние должно быть между газовым настенным котлом с закрытой топкой и боковой стеной

Настенный газовый котел закрытого типа 24 Квт. На каком расстоянии от боковой стены должен быть повешен котел? Каким СНиПом руководствуемся в 2015г

Хороший вопрос, спасибо. В интернете на эту тему бытует немало заблуждений, будет полезным разобраться.

«Каким СНиПом руководствуемся в 2015»? Как ни странно, никаким, если речь идёт о Российской Федерации. В старом добром СНиП 2.04.08-87, действовавшем в различных редакциях до 2002 года, в разделе «Газоснабжение жилых домов» было написано следующее:

Мы видим, что расстояние между газовым настенным котлом и стеной — 10 см при условии, что она выполнена из негорючих материалов. Однако СНиП 87 года утратил силу и сегодня вместо него действует СП 62.13330.2011. В новых правилах нет даже упоминания о дистанции между котлом и стеной. В этом есть логика, ведь современные газовые теплогенераторы сильно отличаются от тех, что выпускались четверть века назад. Корпус котлов с закрытой камерой сгорания нагревается значительно меньше. Единственный документ, на который сегодня можно однозначно опереться, это инструкция по монтажу и эксплуатации газового котла. И для каждой модели котла производитель указывает индивидуальные данные, например:

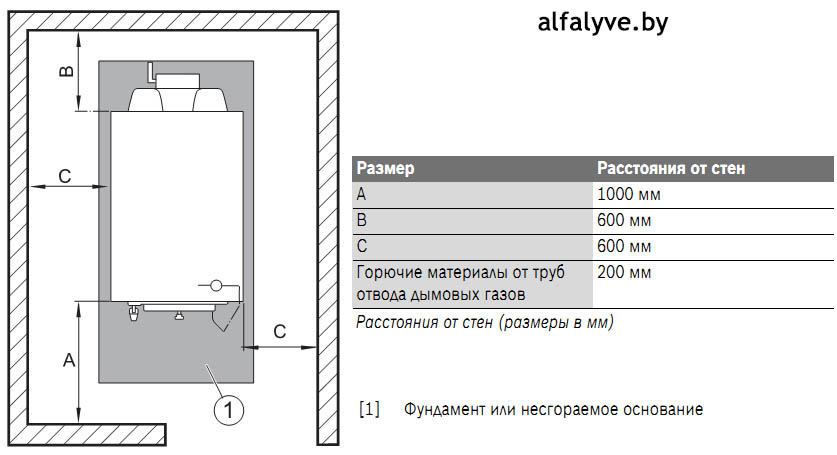

Настенные котлы Bosch серии Gaz 7000W, как с закрытой, так и с открытой камерой сгорания следует располагать не ближе 10 см от стены, как в старых советских нормах

Котлы Beretta серии Ciao нельзя вешать ближе, чем 3 см от боковой стены

Buderus Logamax plus можно монтировать вплотную к стене

Всё понятно — строго следуем инструкции. Но изредка встречаются настенные газовые котлы, в руководствах к которым вообще отсутствует указание о минимально необходимой дистанции до стены. В этом случае для котлов с закрытой камерой сгорания мы советуем ориентироваться на положение СП о необходимости обеспечения удобного обслуживания теплового агрегата. Следует обеспечить свободный демонтаж кожуха котла. Вам придётся изучить конструкцию котла. На некоторых моделях чтобы снять кожух, сбоку необходимо открутить несколько винтов. Значит, следует оставить до стены пространство, достаточное для того, чтобы там поместилась отвёртка, около 15 см. Котлы, для которых не указана дистанция, мы рекомендуем вешать не ближе 10 см от стены, даже если в этом нет необходимости для обслуживания. Проще будет оформить ввод в эксплуатацию, у инспектора не возникнет вопросов.

Однако следует учитывать, что отдельные регионы имеют право принимать собственные нормативные акты (инструкции), частично заменяющие федеральные нормы. Нам неизвестно, чтобы на сегодняшний день региональные нормы ограничивали расстояния от котла до строительных конструкций, но всё же рекомендуем вам на всякий случай проконсультироваться в местном отделении МинГАЗа.

teploguru.ru

Наша компания накопила большой опыт проведения работ по инженерным системам
Для загородного дома, дачи или коттеджа — это наиболее приемлемый вид канализации, который будет в себе сочетать низкие расходы на использование, экологическую чистоту и высокое качество очистки.
подробнее →
Низкие цены, высокое качество обслуживания и оперативность выполнения заказов
подробнее →
Наша компания устанавливает котельное оборудование ведущих европейских производителей, таких как Viessman, Buderus, Ferroli, Protherm, BAXI, RINNAI а также других торговых марок, хорошо известных высоким качеством и надежностью своей продукции.
прайс-лист →

Наши контакты

множество выполненных проектов в коттеджах, квартирах, офисах…
проконсультируем, рассчитаем, подберём качественное оборудование…
Закажите выезд специалиста на Ваш объект для бесплатной консультации…

etalongaz.ru

Монтаж котлов в домах индивидуальной застройки

Способ размещения отопительного котла в жилом доме зависит от его конструкции и может быть напольным или настенным. Следует отметить, что напольные модели в большинстве случаев превышают по тепловой мощности навесные источники тепла.

Кроме этого, более свободная схема циркуляции теплоносителя в таких устройствах допускает их установку для работы в автономных системах отопления с естественной циркуляцией.

Монтаж напольных котлов в отдельной топочной

При необходимости установки источника тепла мощностью более 32 кВт, выбирают газовые котлы с установкой на пол, поскольку тепловая производительность серийных навесных моделей не превышает названной величины. Разработанные типовые схемы топочных, для домов частной застройки, предусматривают наличие:

расширительного бака;
нагревателя горячей воды для бытовых нужд;
емкостного или скоростного разделителя;
распределительной гребенки;
не менее двух циркуляционных насосов.

Кроме этого, требуется выполнение монтажа аварийных сбросных линий и предохранительных клапанов, срабатывающих при повышении давления в трубопроводах.

Работы по монтажу котла начинаются с подготовки кирпичных или бетонных оснований не только под него, но и под все баки, которые после наполнения водой станут довольно тяжелыми. После этого следует собрать распределительные гребенки и насосные блоки с запорной арматурой, и закрепить их на стене по проектной схеме.

Простые правила маскировки

Спрятать оборудование не составляет особого труда, если следовать определенным рекомендациям.

Если оставить оборудование неприкрытым между двумя модулями, расположенными по обе стороны и идентичными по дизайну, колонка может органично смотреться. Однако, не стоит забывать о правилах пожарной безопасности, в особенности, если шкафчики выполнены из натурального дерева или легковоспламеняющихся материалов.
Если расположение между двумя модулями, то его спрятать можно за простой изысканной занавеской. Эта хитрость окажется незаменимой для интерьеров в стиле кантри.

Газовый котел на кухне в стиле кантри

Компактная модель газового котла в интерьере кухни

Пример маскировки котла на фоне белой стены

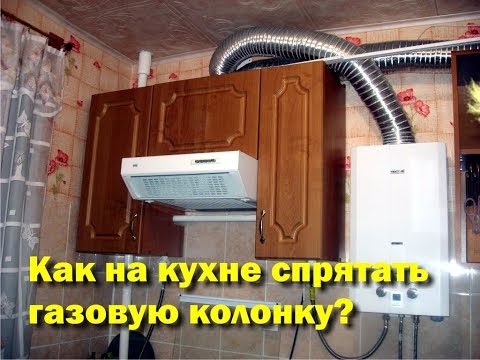

Как вписать газовую колонку в кухонный интерьер

Декорируется оборудование в специальный шкаф, которое можно заказать в мебельной фирме и там сделают по индивидуальным эскизам или смонтировать самостоятельно.

Место для скрытого размещения котла нужно предусмотреть заранее

Котел внутри кухонного шкафчика

Механизм изготовления маскирующего шкафа своими руками:

Снимаются размеры с отопительного агрегата, и рисуется предварительный эскиз будущей мебельной конструкции.
Дверцы заказать в фирме по изготовлению кухонных модулей, лучше выбрать с ажурным рисунком, так обеспечится дополнительная вентиляция.
Эскиз будущего изделия можно нанести на стены и агрегат, провести направляющие линии, по которым будет крепиться шкаф.
Для сборки основания необходимо купить листы профиля, взять шуруповерт и саморезы.
Выходящие трубы из колонки, прячутся в металлическую коробку.
Смонтированный профиль, обшивается гипсокартоном и прикрепляются дверцы.
Обрабатывают грунтовкой поверхность и после высыхания красят в необходимый цвет.

Самодельный короб из ДСП

Варианты оформления и дизайн

Современные газовые агрегаты – это стильные, элегантные и компактные приборы. Чаще всего, на рынке продаются изделия белого цвета, но можно найти черного или с ярким расписным орнаментом. Подобное отопительное оборудование, обычно, не прячется, а гармонично встраиваются в общий дизайн интерьера. Классическое решение – газовый котел совпадает по стилю с кухонным мебельным гарнитуром. Если агрегат был ранее установлен, то можно его покрасить в подходящий цвет или отделать специальными аппликациями.

Современные модели могут вписаться в интерьер кухни и в открытом виде

Котел в стилистике кухонного гарнитура

Удачный вариант сочетания белого котла с деревянной отделкой шкафов

Если есть возможность, то можно расписать колонку вручную, любыми понравившимися узорами. Такое решение сделает кухню оригинальной и стильной.

Механизм работы по преобразованию газовой колонки:

первым делом происходит очищение кожух агрегата;
далее, наносится тонким слоем грунтовка для работы с металлом;
после этого красится термостойкой эмалью передняя панель в необходимый цвет, который индивидуально подбирается в зависимости от личных предпочтений;
при желании наносится художественный узор.

Как спрятать коммуникации?

Дизайн кухни с газовым котлом подразумевает не только маскировку самой колонки, но и трубки, шланга и дымохода. При ремонтных работах ни в коем случае нельзя замуровывать их в стены. Все части газового котла должны быть легкодоступными и находится под рукой. Коммуникации достаточно задекорировать в нужные тона. Прячутся в специальные короба и профили с дверцами, которые при желании легко открываются. Если кухонный интерьер делается в стиле хай-тек, то все коммуникации можно оставить открытыми и на виду. Достаточно только подкрасить некоторые в нужные цвета.

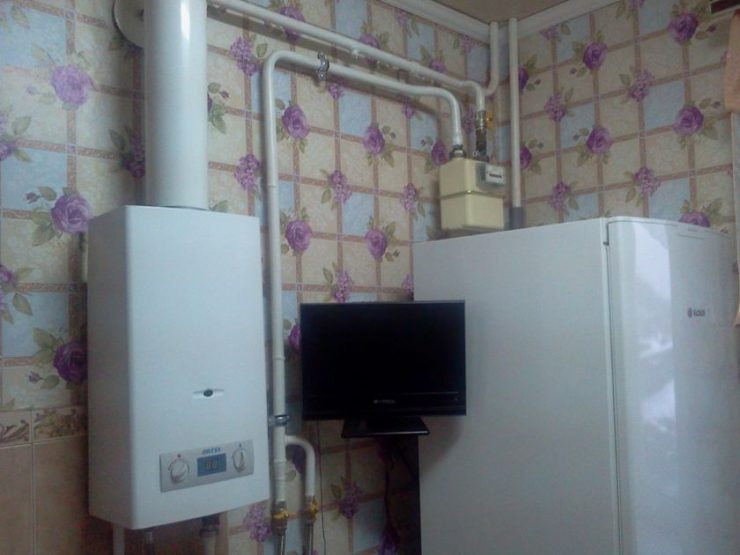

Трубы и газовый счетчик внутри кухонного модуля

Трубы на этой кухне удачно вписаны в лофт интерьер, а колонка просто закрыта декоративной панелью

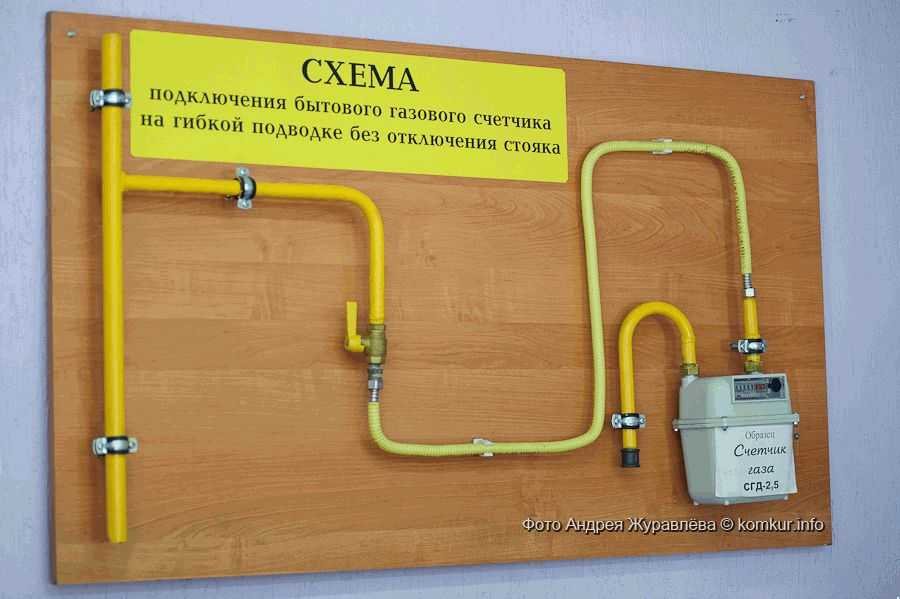

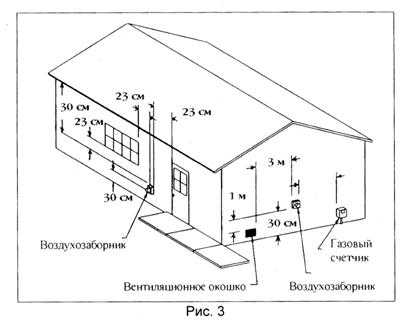

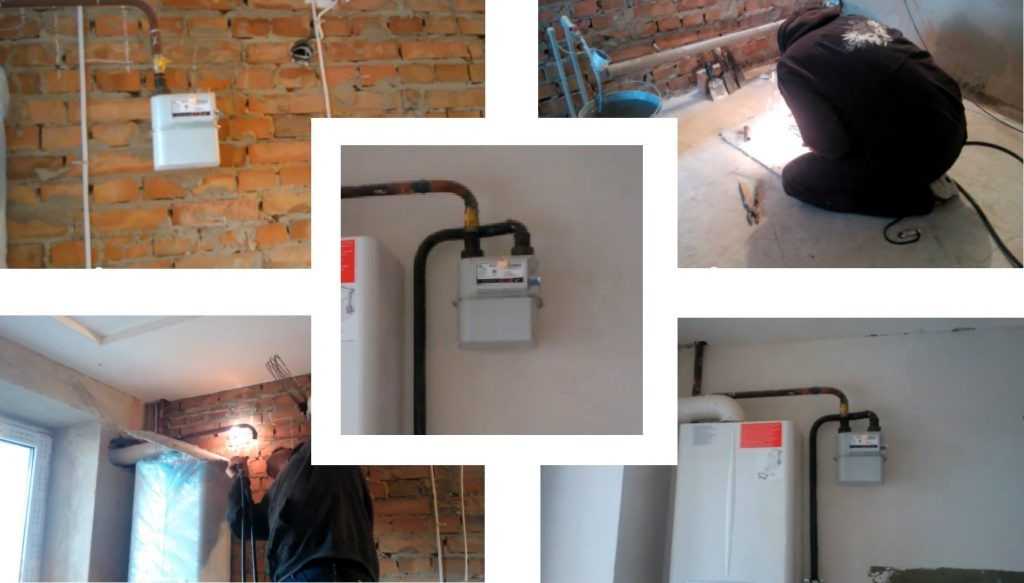

Где должен стоять газовый счетчик в частном доме

Та как газовый счетчик – это точный прибор, который устанавливается как правило на действующую систему газоснабжения, то важно помнить, что их установку можно доверять только обученным специалистам, имеющим квалификацию и право на проведение данного вида работ.

Итак, этап первый: приступаем к поиску компании, уполномоченной проводить работы по установке приборов учета газа. Этот вид работ относится к переустройству системы газоснабжения, поэтому по закону проводить их вправе представители специализированной организации.

В последнее время участились случаи проникновения в квартиры оренбуржцев неустановленных лиц, предлагающих немедленную установку приборов учета газа, сигнализаторов загазованности и прочих приборов и систем. Следует помнить, что официальные газораспределительные и газоснабжающие организации не предлагают установку приборов учета газа на месте, а действуют, согласно заявке. Поэтому, поддавшись на уговоры «специалистов» неизвестного происхождения – можно получить непредсказуемый результат в виде переплаты за оказанные услуги и установленный прибор в лучшем случае, и утечку газа после неквалифицированной работы неспециалиста – в худшем.

Итак, с компанией, производящей установку газовых счетчиков определились – теперь дело в подаче заявки. К примеру, в АО «Газпром газораспределение Оренбург» данная процедура максимально упрощена: Вам не надо приходить в офис компании, чтобы подать заявку на проведение работ. Для этого достаточно передать ее при помощи электронных сервисов официального сайта компании по адресу: www.oblgaz.56.ru, либо по телефону службы «Единое окно» газового хозяйства Оренбургской области.

Третий этап – установка газового счетчика.

При подаче заявки специалист службы «Единое окно» «Газпром газораспределение Оренбург» в обязательном порядке проводит консультацию по месту установки газового счетчика, выбору типа, модели прибора и предоставлении необходимых документов для подготовки проекта на установку. Купить газовый счетчик Вы так же можете, не выходя из дома, в интернет-магазине gss56.ru. Продавец-консультант сети фирменных магазинов «Газтехника» поможет определиться с нужной Вам моделью счетчика, и посоветует наиболее приемлемые варианты, исходя из Ваших потребностей и пожеланий. На нашем сайте в разделе «Газовые счетчики» Вы можете ознакомиться с представленным ассортиментом и ценами, а из описаний типов и моделей счетчиков выбрать тот, который Вам действительно нужен. На сайте www.gss56.ru Вы можете найти материалы о том, что такое межповерочный интервал газового счетчика и чем межповерочный интервал отличается от срока службы прибора учета газа.

Оплатить приобретенный счетчик также можно онлайн, и заказать его доставку. Для того, чтобы сделать заказ в нашем магазине, Вам необязательно проживать в Оренбурге. Купить газовый счетчик, находясь в Орске, Бузулуке, Соль-Илецке или, скажем, Кирове – легко!

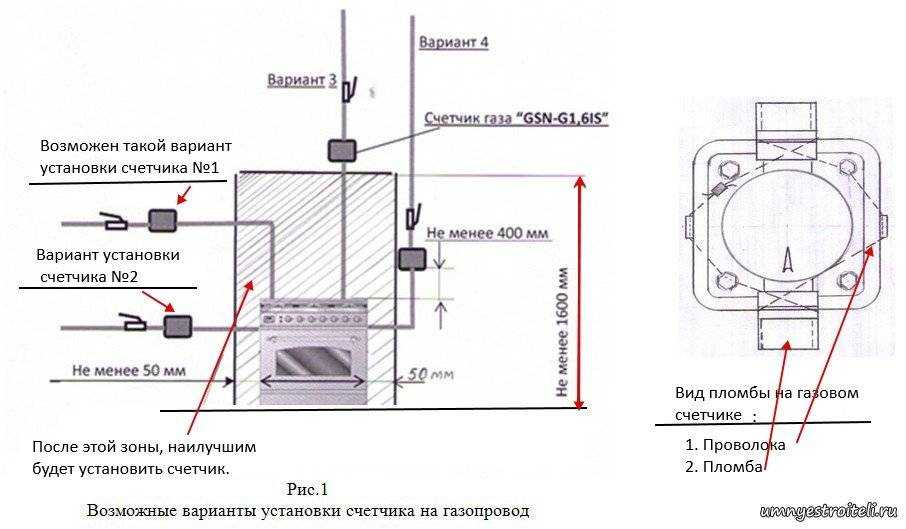

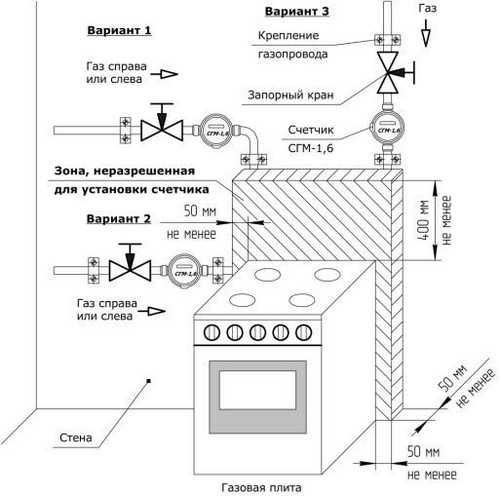

Следующий этап – выбор местоположения счетчика.

Прежде всего следует понимать, что местоположение счетчика определяется проектом, исходя из Ваших параметров и особенностей конструкции газопровода в Вашем доме. Но тут есть один нюанс: выбирать, на улице будет установлен Ваш счетчик, или в помещении будете Вы. Специалисты могут посоветовать наиболее приемлемый вариант, однако Вы имеете полное право принимать решение, максимально удобное именно в Вашем случае.

Нередко местом установки счетчика выступает кухня.

Однако тут следует учитывать тот факт, что счетчики для частного дома более габаритны по своим размерам, соответственно, большой счетчик на кухне может занимать слишком много места, и более удобным вариантом станет его размещение, скажем, на улице.

Здесь важным моментом является наличие у счетчика термокорректора. Счетчики с термокорректором имеют специальную маркировку: букву Т перед прочими обозначениями. Если Вы на улице устанавливаете счетчик без термокорректора – то имейте ввиду, что поставщик газа в таком случае будет применять температурный коэффициент при производстве расчетов за потребленный газ. Также в случае установки счетчика на газ на улице следует позаботиться о монтаже навеса или специального короба для защиты счетчика от возможных негативных атмосферных воздействий.

Если счетчик Вы ставите в доме – нужно учесть, что проектом обязательно будет предусмотрен монтаж прибора учета газа на расстоянии трех-пяти сантиметров от стены в целях защиты счетчика антикоррозийной и антивибрационной защиты.

Для обеспечения простой процедуры снятия показаний Вами или контролером – важно, чтобы счетчик не загромождали предметы мебели или интерьера.

Запрещено располагать счетчик в местах, где может наблюдаться повышенная влажность (в непосредственной близости к раковине, газовой плите).

Напоминаем, что п. 21 Правил поставки газа и п. 3.4. публичного Договора поставки газа гласят об обязанности потребителей передавать показания ПУГ. Жители Оренбуржья имеют возможность отправить показания при помощи официального сайта поставщика голубого топлива по адресу: http://www.orenburgregiongaz.ru

, через личный кабинет, через систему приема показаний, СМС сообщением, во время оплаты квитанции или в абонентском участке компании по месту проживания. Также это возможно сделать посредством платежных терминалов, банкоматов и специальных интернет-сервисов.

Поставщик газа напоминает: информацию о количестве потребленного газа Поставщик примет по переданным Вами показаниям прибора учета при неукоснительном соблюдении требований:

– пломбы не сорваны и без нарушений;

– МПИ счетчика не истек;

– Счетчик не имеет сбоев в работе, является исправным.

Нужен газовый счетчик? Приглашаем Вас в сеть фирменных магазинов «Газтехника»! У нас Вы найдете отличный выбор приборов учета газа высокого качества по доступной цене!

Вернуться к списку

Требование к установке газовых котлов.

Занимаясь газификацией собственного домовладения, нужно знать определенные нормативно-технические требования к установке газовых котлов. В этой статье мы рассмотрим некоторые нормы и правила, которые необходимо соблюдать при монтаже напольных и настенных газовых котлов в котельных (топочных) помещениях без установки другого газового оборудования.

Общие положения.

Газовые котлы устанавливаемые на полу, называются напольными и соответственно на стене – настенными. Кроме этого, существуют такие понятия как котлы с закрытой камерой сгорания и открытой.

В котлы с открытой камерой сгорания воздух, используемый для процессов горения, поступает из помещения, где установлен сам агрегат. Соответственно, для компенсации этого потребляемого воздуха, в котельную должен быть организован естественный приток. Для отвода отработанных газов котел соединяется с дымоходом.

К помещению, где располагается этот «симбиоз» вентиляционно-газового оборудования, предъявляются довольно жесткие требования, которые мы рассмотри дальше.

Как правило, котлы с открытой камерой сгорания – это напольные котлы с естественной тягой.

Котлы с закрытой камерой сгорания характеризуются тем, что воздух, необходимый для сгорания топлива, забирается с улицы. Для этого котел комплектуется коаксиальным дымоходом, подключенным к корпусу. Коаксиальный дымоход состоит из внутренней и наружной трубы. Наружная труба служит для притока свежего воздуха.

А через внутреннюю трубу, происходит выброс продуктов сгорания. То есть эта конструкция выполняет функции и вентканала и дымохода для помещения.

Настенные котлы — это котлы с закрытой камерой сгорания, установка которых не требует определенного объема помещения и наличия естественного освещения. Требования к котельному помещению Необходимый объем котельной зависит от суммы тепловых мощностей емкостных и проточных водонагревателей, которая называется суммарной тепловой мощностью.

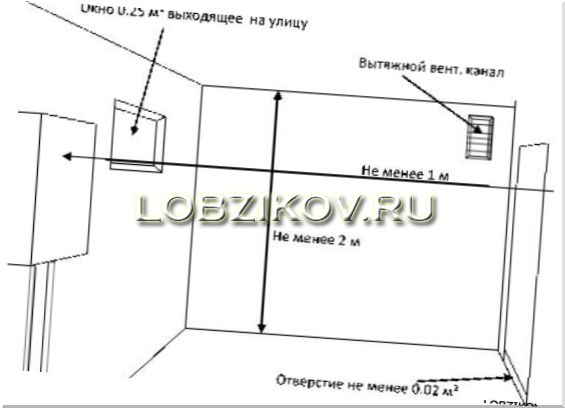

Так, если суммарная тепловая мощность до 30 кВт, то объем помещения должен быть 7,5 м3 , если эта мощность в диапазоне 30-60 кВт – то 13,5 м3 , а от 60 до 200 кВ – объем помещения должен быть не менее 15 м3.

Котлы устанавливаются в помещениях с высотой не менее 2,5 м.
Ширина двери в смежное с котельной помещение – не менее 80 см
В помещении котельной должно быть окно на улицу, с остеклением из расчета 10 м2 площади освещается 0,3 м2 площади окна. Так,. например,, объем помещения 15 кубометров, соответственно площадь равна 6 м2, значит, площадь остекления – 0,18 м2. возможно размером 0,2 м * 0,9 м.
Количество наружного воздуха, необходимого для процесса горения, как правило, поступает в нижнюю зону котельной через отверстие в двери смежного помещения. 1 кВт мощности котла обеспечивается притоком воздуха, проходящего через 8 квадратных сантиметров отверстия. Для котла, например, мощностью в 60 кВт, суммарная площадь отверстия в двери должна составлять 480 квадратных сантиметров. То есть, подреза двери высотой 12 см и длиной 40 см вполне достаточно для прохождения воздуха необходимого для горения. Сегодня, для осуществления этого требования нет необходимости в порче дверного полотна, на рынке строительных материалов предлагаются двери специально для котельной с перфорированными нижними решетками. Общее количество поступающего воздуха должно быть равно сумме объема вытяжки и необходимого воздуха для горения;
В верхней части котельной устанавливаются вытяжные вентиляционные решетки, соединенные с вентиляционной трубой. Объем вытяжного воздуха равен трехкратному воздухообмену

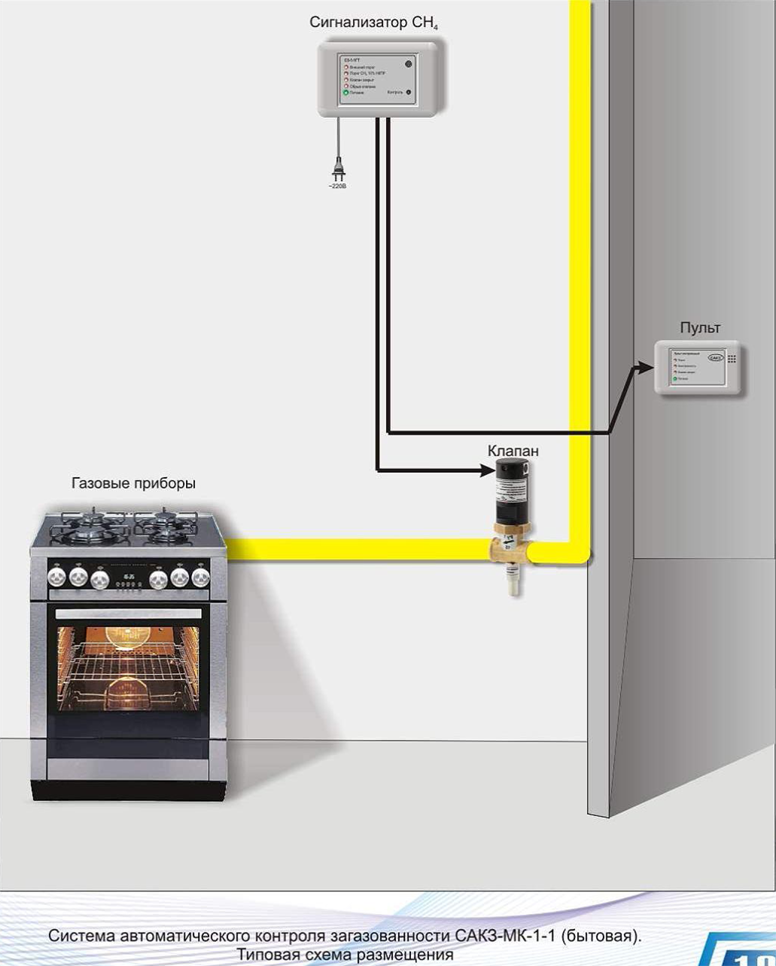

Помещение газовой котельной должно быть обеспечено газоанализатором для предупреждения утечки газа и электрическим клапаном, перекрывающим подачу газа в аварийной ситуации.;
В состав инженерных сетей, обеспечивающих эксплуатацию котла должны входить: система отопления, система холодного водоснабжения для подпитки, канализационная система для сброса аварийных стоков.
В частных домах допускается установка отопительных газовых котлов в цокольных и подвальных помещениях с обязательным выходом наружу.

Отвод продуктов сгорания.

Отвод продуктов сгорания газовых котлов должен осуществляться закрытым дымоудалением от каждого газового котла по своему дымоходу.

В существующих зданиях допускается подключение нескольких отопительных котлов в один дымоход при условии подключения дымовых труб от котла на расстоянии 0,75 см друг от друга или на одном уровне, но с рассечкой в дымоходе высотой от 0,75 см и выше.

При этом сечение дымохода рассчитывается с условием одновременной работы котлов. Дымоход может быть круглого или квадратного сечения и площадь его должна быть больше площади сечения присоединяемого к нему патрубка от котла. Ниже места их соединения предусматривается лючок («карман») для чистки.

Материалом для изготовления дымоходов служат металлические и асбестосодержащие трубы, которые монтируются строго вертикально Дымовая труба, отводящая продукты сгорания, выводится на крышу на высоту не менее чем на 0,5 м над кровлей, если крыша с уклоном. Если без уклона, то высота дымохода составляет 2 м и более.

Правила установки газовых котлов.

По нормам и правилам установка газовых котлов в помещениях ванных комнат запрещена.

Расстояние между выступающими частями газовых горелок котлов и противоположной стеной помещения должно быть более 1 м.

Расстояние между корпусом отопительного котла и стеной из негорючих материалов, на которую он монтируется, должно составлять 10 см.

Допускается монтаж агрегата на стенах из горючих материалов, покрытых для изоляции стальным кровельным листом по асбесту толщиной 3 мм.

При монтаже напольного газового котла пол в помещении котельной должен быть из несгораемого материала.

Подъем газового счетчика на высоту 2м (ответ от первоисточника) — Идеи ремонта

Высота установки газового счетчика материал с сайта МОСОБЛГАЗ: http://www.mosoblgaz.ru/old/news_1_4187.htm Добрый день! Планируется газификация деревянного дома. Газовое оборудование будет устанав…

Высота установки газового счетчика материал с сайта МОСОБЛГАЗ:

http://www.mosoblgaz.ru/old/news_1_4187.htm

Добрый день!

Планируется газификация деревянного дома. Газовое оборудование будет устанавливаться в небольшом помещении, поэтому возник вопрос относительно установки газового счетчика. В рабочем проекте установка счетчика регламентируется следующими документами: 1. СНиП 42-01-2002 Газораспределительные системы 2. СП 42-101-2003 Свод правил “Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб” пункт 6.47 Установка счетчиков предусматривается исходя из условий удобства их монтажа, обслуживания и ремонта. Высоту установки счетчиков, как правило, следует принимать 1,6 м от уровня пола помещения или земли. 3. Серия 5.905-20.07 Установка газовых приборов и аппаратов в жилых и коммунально-бытовых зданиях. Пункт 4.5 Бытовые газовые счетчики устанавливаются: – из условий удобства монтажа и эксплуатации на высоте, как правило, 1,6 м от уровня пола (основания). Согласно монтажного чертежа расстояние до нижнего края счетчика составляет от 1000 до 1600мм. Если я правильно понимаю, то высота установки счетчика носит рекомендательный характер? Чтобы не задевать плечом и меньше уродовать внешний вид внутренней стены, возможна ли установка нижнего края счетчика G4 (Gallus 2002) на высоте 1900 мм от пола при высоте потолка 2300 мм (естественно при “условии удобства монтажа”, а перспектива “обслуживания”, вставая на табуретку раз в месяц, меня вполне устраивает)? Какое минимально допустимое горизонтальное расстояние между счетчиком и настенным газовым котлом Buderus U054-24K (в паспорте на котел минимальное расстояние от стены 100 мм)? Заранее благодарен за ответ, с уважением Виктор

Уважаемый Виктор!

Установка и монтаж газовых приборов регламентируется СНиП 42-01-2002 и СП 42-101-2003. Согласно п.6.47 СП 42-101-2003 установка счетчиков предусматривается исходя из условий удобства их монтажа, обслуживания и ремонта. Высоту установки счетчиков, как правило, следует принимать 1,6 м от уровня пола помещения или земли. Данное требование носит рекомендательный характер. Установка счетчика газа G-4 Gallus 2002 на высоте 1900мм от пола при высоте потолка 2300мм возможна. Для получения дополнительной консультации Вам следует обратиться в ближайший филиал ГУП МО «Мособлгаз». С уважением, Начальник отдела контрольно-измерительных приборов и аппаратуры ГУП МО «Мособлгаз» Терехов О.В. 11-03-2010, 17.16 …… Самовольное подключение к газопроводам http://www.mosoblgaz.ru/old/news_1_6058.htmЗдравствуйте! У нас есть частный дом в дер. Станиково Раменского р-на, используемый как дача. При покупке дома в нем уже был установлен АОГВ и газовая плита. В 2009 году мы дополнительно установили газовую колонку на ГВС, но не оформили её установку должным образом. В ходе недавней проверки эта колонка была зафиксирована специалистами газовой службы и нам указано на нарушение. Мы полностью признаем свою ошибку и готовы оплатить штрафные санкции и демонтировать (или официально зарегистрировать) эту колонку. Но нам говорят, что теперь нам отрежут газ, мы должны будем делать новый проект, согласовывать его и т. д. и т.п. Насколько это правомерно и почему мы не можем просто демонтировать колонку и оплатить штрафные санкции? Заранее спасибо за ответ. С наилучшими пожеланиями, Дмитрий Сухоруков Уважаемый Дмитрий! Самовольное подключение к газопроводам влечет административную ответственность, предусмотренную Кодексом Российской Федерации об административных правонарушениях. Для оформления документации по установке дополнительного газоиспользующего оборудования Вам необходимо обратиться в производственно-технический отдел филиал ГУП МО «Мособлгаз» «Раменскоемежрайгаз», расположенный по адресу: Московская область, г. Раменское, ул.Левашова, д.12. Контактный телефон: 8(496) 463-26-08

С уважением, Начальник производственно-технического управления ГУП МО “Мособлгаз” Лапин В.В.02-09-2011, 12.55

Подсоединение счетчика гибкой сильфонной подводкой из нержавеющей стали

http://www.mosoblgaz.ru/old/news_1_6201.htm

Добрый день!

Подскажите, разрешается ли подсоединение бытового газового счетчика, устанавливаемого в частном доме в помещении или на улице, гибкой сильфонной подводкой из нержавеющей стали, сертифицированной для подсоединения бытового газа? Какими нормативными актами это разрешено или запрещено? С уважением, Михайлов М.

Уважаемый г-н Михайлов!

В соответствии с СП 42-101-2003 «Общее положение по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб» для внутренних газопроводов разрешается применение сильфонных металлоруковов, стойких к воздействию транспортируемого газа при заданных давлении и температуре, для подключения приборов учета газа. Импортные гибкие рукава должны иметь техническое свидетельство, подтверждающее их пригодность. Не допускаются скрытая прокладка гибких рукавов, пересечение гибкими рукавами строительных конструкций, в том числе оконных и дверных проемов. Способ монтажа приборов учета газа на гибкую подводку вне здания определяется решением проектной организации и инструкцией завода изготовителя.

С уважением, Заместитель начальник производственно-технического управления – начальник производственного отдела ГУП МО “Мособлгаз” Генералов В.А.05-10-2011, 19.35

Могу ли я установить газовый котел в ванную комнату

http://www. mosoblgaz.ru/old/news_1_3137.htm

Добрый день!

Могу ли я установить котел в ванную комнату площадью 7,5 м2 с окном. Остекление в допуске. Котел Thermona 20TLXZ с принудительным отводом + бойлер косвенного нагрева.

C уважением, Сергей Сергеевич.

Уважаемый Сергей Сергеевич !

В Вашем обращении не указывается тип строения (помещения), в котором будет установлено газовое оборудование.

В связи с этим, рассмотрим два нормативных документа СНиП 31-02-2001 «Здания жилые одноквартирные» и СНиП 31-02-2003 «Здания жилые многоквартирные».

В случае, если газовый котел устанавливается в одноквартирном жилом доме согласно СНиП 31-02-2001 (п.п.4.4.;6.14): дом должен включать отдельное помещение для теплового агрегата, которые следует устанавливать в вентилируемом помещении дома в первом или цокольном этаже, в подвале или на крыше. Генераторы тепловой мощностью до 35 кВт допускается устанавливать на кухне. Помещение в котором расположен теплогенератор, должно иметь окно площадью не менее 0,03 м2 на 1 м3 помещения.

В случае, если газовый котел устанавливается в многоквартирном жилом доме, согласно СНиП 31-02-2003 (п.п.7.3.7, 7.3.8). Теплогенераторы следует размещать в отдельном нежилом помещении, при этом суммарная тепловая мощность теплогенераторов не должна превышать 100 кВт. Установку теплогенераторов суммарной тепловой мощностью до 35 кВт допускается предусматривать в кухнях.

Помещение для теплогенераторов не допускается размещать в подвале. Оно должно иметь окно с площадью остекления из расчета 0,03 м2 на 1 м3 объема помещения, с форточкой или другим специальным устройством для проветривания, расположенным в верхней части окна. Объем помещения определяется исходя из условий удобства эксплуатации теплогенераторов и производства монтажных работ, и быть не менее 15 м3. Высота помещения должна быть не менее 2,2 м. Габариты помещения должны обеспечивать устройство проходов шириной не менее 0,7 м.

Заместитель начальника производственно– технического управления –

начальник производственного отдела

ГУП МО “Мособлгаз”

Лапин В. В.

05-02-2009, 23.29

СНиП 31-01-2003 ЗДАНИЯ ЖИЛЫЕ МНОГОКВАРТИРНЫЕ

http://snip.ruscable.ru/Data1/11/11811/index.htm//

7.3.8 Теплогенераторы следует размещать в отдельном нежилом помещении, при этом суммарная тепловая мощность теплогенераторов не должна превышать 100 кВт. Установку теплогенераторов суммарной тепловой мощностью до 35 кВт допускается предусматривать в кухнях.

Высота помещения должна быть не менее 2,2 м. Габариты помещения должны обеспечивать устройство проходов шириной не менее 0,7 м.

Теплогенераторы следует устанавливать:

— у стен или на стенах из негорючих (НГ) и трудногорючих (Г1) материалов;

— на расстоянии не ближе 3 см от стен из горючих материалов с покрытием негорючими (НГ) или трудногорючими (Г1) материалами стены. Указанное покрытие стены должно выступать за габариты корпуса теплогенератора не менее чем на 10 см.

Участок пола под напольным теплогенератором должен иметь защитное покрытие из негорючих (НГ) или трудногорючих (Г1) материалов и выступать за габариты корпуса теплогенератора не менее чем на 10 см.

Установка в квартире газового счетчика: правила безопасности, монтажа, требования

В силу вступил закон, и теперь установить газовый счетчик обязанность каждого. Однако, не нужно торопиться.

Начнем с того, как правильно выбрать аппарат учета и не ошибиться?

Что нужно сделать, какие бумаги требуется подготовить и зачем?

Содержание

1 Как выбрать газовый счетчик
2 Правила установки
3 Ввод в эксплуатацию
- 3.1 Пломбировка
- 3.2 Поверка
4 Сколько стоит установка силами специалиста
- 4.1 Мы подобрали для Вас ещё восемь полезных статей, смотрите далее.

Как выбрать газовый счетчик

Перед тем как купить аппарат учета газа необходимо уточнить несколько параметров. Они помогут максимально верно подобрать прибор, для нужд пользователя.

Количество потребителей в доме и общий расход топлива.
Температура окружающей среды, при которой может работать счетчик.
Диаметр резьбы на выходах контролера (счетчика).
Сторона подключения аппарата.
Срок его эксплуатации.
Расстояние между центрами выходов контролера газа.

Теперь по пунктам разберемся, что это значит и для чего нужно.

Каждый счетчик имеет маркировку вида: G-x или G-x, y (вместо букв, на контролерах цифрами указывается минимальное количество газа, которое они способны через себя пропустить). К примеру, в квартире установлена газовая колонка (расход 1 куб.м./ч) и плита (1,5 куб.м./ч). Общее потребление топлива у них около 2,5 куб.м./ч, значит, подойдет контролер с индексом G-2,5.
Контролеры учета устанавливают в квартирах и частных домах. Во втором случае это делается на улице, где зимой температура может опускаться до -30. В таких условиях могут работать только приборы с термокомпенсатором.
Газовые трубы в квартирах имеют размер 1/2 дюйма, в домах он может быть такой же или 3/4. Редко, но встречаются и дюймовые трубы.
Приборы выпускаются с левосторонней и правосторонней подачей газа. Какой именно нужен будет, зависит от положения всех потребителей газа относительно места установки счетчика.

Важный показатель! После того как выйдет срок службы, прибор придется заменить. Главное, помнить, что срок эксплуатации начинается с момента выпуска устройства. Он указан в паспорте.

Правила установки

Установка прибора учета газа сложная работа, не приемлющая ошибок. Лучше доверить ее специалистам. Это поможет избежать опасных ситуаций при монтаже и эксплуатации устройства. Итак, что нужно сделать перед установкой контролера.

Подать заявку в организацию, которая поставляет газ. К ней необходимо приложить некоторые документы. Договор о найме жилья или паспорт собственника. Также нужны: документ, удостоверяющий личность, книжка абонента, проект газификации дома или план квартиры, паспорт прибора учета.Последнее, что понадобится договор на обслуживание газового оборудования.
Вторым шагом будет визит мастера в дом. Он произведет необходимые замеры и сообщит, нужны ли дополнительные работы. Потом огласит конечную стоимость.
Далее, необходимо будет заплатить указанную сумму, и согласовать удобное для установки время.
Последний этап – монтаж прибора. После того как специалисты закончат необходимо взять у них акт и документ с расчетами. Эти бумаги понадобятся для пломбировки.

Возможна и самостоятельная установка, но необходимо точно рассчитать положение прибора по приведенным ниже правилам.

Высота установки 1,6 м.
Расстояние от устройства до газовых приборов 1 м. Если в инструкции к механизму приведены другие цифры, то монтаж производится по ним.
Прибор должен отставать от стены на 3—5 см. Чтобы меньше подвергаться коррозии.
Контролер должен быть размещен в помещении с естественной вентиляцией.
В случае установки устройства на открытом воздухе, для него следует подготовить навес или специальный шкафчик.

Помните, что монтаж будет оценен специалистов в момент пломбировки. Если будут нарушены какие-либо нормы, то придется все переделывать.

Ввод в эксплуатацию

После завершения работ по монтажу специалисты проверяют работоспособность прибора. Нет ли помех при проходе топлива через аппарат. Отсутствие утечек газа. Также проверяется работоспособность самого устройства.

Происходит ли замер растраченного топлива. Ввод в эксплуатацию пройден, и домовладелец получает на руки акт, который это удостоверяет.

Пломбировка

Теперь хозяин квартиры имеет все необходимые документы. Следующее, что необходимо сделать – приобрести пломбу. Далее, в течение 5 рабочих дней дом посетит специалист. Он убедится в правильности установки устройства.

На основании поданного заявления, об установке счетчика газа, и документов полученных после монтажных работ, проходит пломбировка.

Аппарат, который не прошел эту процедуру считается нелегальным. Его показания не будут приняты при оплате услуг поставки газа.

Поверка

Эта процедура позволяет поставщику газа убедиться в том, что механизм производит измерения без отклонений в большую или меньшую стороны. По законодательству аппарат учета газа проходит первичную поверку до ввода в эксплуатацию и после проведения ремонтных работ.

Также в паспорте устройства указывается срок, через который эту процедуру необходимо повторять. В свою очередь, владелец жилья обязан предоставлять счетчик на поверку в установленные для этого сроки.

Сколько стоит установка силами специалиста

Сумма, которую придется заплатить за монтаж счетчика, существенно отличается в разных помещениях. Будет зависеть от ряда факторов.

Количество потребителей топлива.
Потребуются ли сварочные работы.
Длина труб для счетчика.
Кто покупал необходимые фитинг, трубы и сам аппарат учета.

К примеру, если в квартире есть только газовая плита, то стоимость одних монтажных работ обойдется в 3—4 тыс. р. Если имеется еще и газовая колонка, то стоимость увеличится до 7 тыс. р.

Государство обязало устанавливать эти аппараты. По отзывам людей, уже имеющих счетчики – это приносит выгоду. Значит, если правильно подойти к выбору и установке устройства, результат будет положительным. Потраченные деньги быстро вернуться обратно в карман пользователя.

Ниже познакомимся с тремя популярными моделями устройств. Узнаем, сколько они стоят и что думают о них пользователи.

Бетар СГБМ-1,6 цена 1800 р.

Алина, Москва

Год прошел с момента установки счетчика. Пока все работает. Минусов не заметила, к плюсам отнесу маленькие размеры и стоимость.

Георгий, Воронеж

Полная «шляпа» этот прибор. Из, заявленных производителем 12-и лет он отработал 5, и села батарейка. Вызов мастера, новая поверка, замена батарейки, все выльется в полную стоимость нового агрегата.

Василий Николаевич, Благовещенск

Прибор себя оправдал. Проблема с батарейкой возникла через 7 лет, но за первый год он полностью себя окупил. Меня это полностью устраивает, куплю опять такой же.

Вектор М G 1,6 цена 2200 р.

Ирина, Усть-Каменский

Не могу сказать ничего плохого про этот агрегат. Компактный, доступный по цене, трудится более 3 лет без нареканий.

Артем, Калуга

Покупал с осторожностью, уж больно он дешевый. Но ничуть не жалею, шесть лет – полет нормальный.

Омега G4 цена 3500 р.

Борис, Тагил

Ужасный товар! Простоял меньше года, и начались проблемы. Периодически он начинает стопориться или вообще останавливаться. Давление газа резко падает. Придется менять.

Фатима, Уфа

Отлично работает более 6 лет. Заявленный срок службы 20 лет, думаю, проблем не возникнет.

Площадь остекления в котельной с газовым котлом: требования, размеры по нормам

Содержание

Циркуляционный насос для отопления

Газовое оборудование для организации отопления пользуется большей популярностью, чем твердо- и жидкотопливные котлы. Это связано с простотой в эксплуатации и экономичным обслуживанием. Газовыми котельными оборудуют как частные, так и многоквартирные дома. Наиболее выгодно устанавливать такой вид оборудования, если рядом с домом проходит газовая магистраль.

Требования перед проектированием газовой котельной

В котельной обязательно должно быть окно, которое легко открывается

Газовые котлы имеют ряд преимуществ:

высокий уровень КПД;
минимальный уровень выбросов отравляющих вредных веществ в воздух;
полная автономность в работе.

При установке оборудования на газу владельцы могут столкнуться с проблемами, так как к таким котельным предъявляются повышенные требования безопасности. Все они прописаны в документах, закрепляющих нормы на газоснабжение и оборудование.

Отопительный котел в частном доме должен быть установлен в специальном помещении. В соответствии с требованиями безопасности запрещено оборудовать под топочные санузлы. Если для газового оборудования будет выделено отдельное помещение, нужно предварительно ознакомиться с требованиями СНиП, которые утверждены в 2016 году. Они закрепляют условия, которые должны быть обеспечены при установке твердотопливного или газового котла, а также любого вспомогательного оборудования для организации отопительной системы дома.

Особые требования к котельным в частном доме предъявляются в связи с тем, что это объект повышенной пожароопасности. Все утвержденные нормы предусматривают выполнение мер, которые направлены на обеспечение надежности и безопасности помещений, предотвращение несчастных случаев из-за утечки газа.

Помещение под топочную должно соответствовать следующим требованиям:

высота потолка должна быть не менее 2 метров 20 см;
площадь помещения должна составлять не менее 6 квадратных метров;
в котельной обязательно должно быть окно, площадь остекления в котельной с газовым котлом должна быть не меньше 0,5 квадратных метра;
под дверью необходимо сделать отверстие, которое обеспечит подачу свежего воздуха.

К оборудованию должен быть обеспечен свободный доступ. К периметру помещения особых требований нет. Важно, чтобы учитывалась ширина проходов. От котла до противоположной стены необходимо оставлять расстояние в один метр.

Оборудование, работающее на природном газе, можно устанавливать на любом этаже в доме.

Нормативы и правила при расчете площади окна

Требования к котельной

Существуют определенные требования к окну в котельной частного дома. Конструкция должна соответствовать всем нормам пожаробезопасности жилого помещения. В соответствии с нормами СНиП, принятыми в 2017 году, оконный проем должен быть рассчитан в соотношении 0,03 квадратных метра на один кубический метр помещения.

Приток воздуха должен проходить через отверстие с улицы не меньше 150*200 мм. Чтобы уменьшить объем теплопотерь, нужно сделать утепление перемычки над окном, а также утеплить оконные откосы со стороны улицы при помощи пеноплекса.

В нормах СНиП указано, что газовый котел может быть установлен только в помещении с окном. Оно должно оснащаться любым приспособлением для проветривания. Окно в топочной должно рассматриваться не только как источник освещения, но и как самый главный элемент вентиляции.

Рассчитанная площадь 0,03 на квадратный метр должна составлять не само окно, а именно стекло. Оно в свою очередь представляет ограждающую легкосбрасываемую конструкцию. Если эти условия не будут соблюдены, газовые службы не разрешат запускать котельную.

Под наименованием “ограждающая легкосбрасываемая конструкция” понимается элемент здания, который должен легко разрушаться для сбрасывания избыточного давления. В связи с этой функцией конструкций, для них не подходят армированные стекла. Им свойственна прочность, поэтому стекло не разрушится под действием нагрузки. Стравливание избыточного давления не произойдет.

Нельзя использовать в котельных:

сталинит;
поликарбонат;
триплекс.

По нормам ГОСТа допустимо, что обычное стекло может быть заменено оконными элементами:

с поворотной конструкцией, которая состоит из створки легкосбрасываемого типа – во время взрыва газа она должна открыться наружу и вращаться вокруг петель под воздействием избыточного давления;
со смещаемой частью, которая состоит из рамы со стеклопакетом – во время взрыва газа конструкция разрушается под воздействием давления и выпадает наружу.

Поворотная створка на оконной конструкции может быть вертикальной или горизонтальной. Благодаря разнообразию вариантов повышается функциональность окна.

Важным условием для окон в газовую котельную является наличие предохранительных запорных элементов, защелок и разрушаемых частей креплений. Их задача состоит в том, чтобы при возникновении избыточного давления был беспрепятственно освобожден смещаемый или поворотный механизм окна.

Материал остекления

Пластиковое окно в котельной

При оборудовании помещения под газовый котел важно обращать внимание на материал, из которого оно сделано. Конструкции могут быть изготовлены из алюминия или металлопластика. Материалы считаются практичными и устойчивыми к высоким температурным воздействиям.

Алюминий

Профиль из алюминия позволит защитить конструкцию от любых погодных условий. Он обеспечит хорошую герметизацию. Даже при сильном порыве ветра огонь в котле не погаснет. Это исключает возникновение пожароопасной ситуации.

Пластик

Требованиями безопасности не запрещается установка металлопластиковых конструкций в помещении котельной. Стеклопакет может быть однокамерным и двухкамерным. Это поможет сохранить тепло.

Вентиляция

Схема вентиляции котельной

Особые требования предъявляются при оборудовании котельной к системе вентиляции. Должны быть учтены следующие требования:

В помещении устанавливается вентиляционный канал диаметром 110 мм.
Доступ воздуху должен быть обеспечен через отверстия в двери или полу, приточные отверстия делаются в количестве не менее 8 квадратных сантиметров на 1 кВт мощности газового оборудования.
Вентиляцию обязательно утепляют, делают уклон трубы в сторону улицы.
Чтобы сделать дымоход, в стене пробивается канал. Его обязательно необходимо утеплить.
Нельзя, чтобы продукты сгорания попадали в жилые комнаты.
Дымоход от котла отопления должен находиться выше, чем конек крыши.
Отопительный котел можно установить на пол или повесить на стену, но главное, чтобы он находился на расстоянии от любых электрических приборов

В процессе оборудования помещения под котельную нужно предусмотреть, чтобы к котлу был обеспечен свободный доступ со всех сторон.

Дополнительные коммуникации

Проводка в котельной должна быть закрытого типа

Помещение, предназначенное под котельную, должно быть оснащено необходимыми коммуникациями:

Электричеством, индивидуальной проводкой закрытого типа. Напряжение в сети должно быть постоянно стабильным. Вся проводка прокладывается в металлические трубы. Это один из самых важных нормативов.
Подбирая прибор для освещения, нужно учитывать, что он должен быть взрывозащищенным. Рекомендуется монтировать его в герметичный плафон.
Все выключатели устанавливаются со стороны улицы.

Вентиляцию нельзя соединять с дымоходом. В противном случае продукты сгорания будут попадать в дом.

Известные производители

Производством оконных конструкций занимаются многие компании. Наиболее известными считаются:

КБЕ – это производитель, выпускающий оптимальные варианты для помещений, где установлено газовое оборудование.
Novotex Termo – окна этой фирмы подходят для складов, ангаров, цехов и котельных.
Rehau GENEO – вариант алюминиевого остекления с однокамерным стеклопакетом.

Важно знать, какое окно должно быть в газовой котельной, так как несоблюдение требований приведет к большим потерям. Весь процесс газификации частных домов находится под контролем специальных служб. Нарушение норм может привести не только к большим штрафам, но и к возникновению аварийной ситуации.

Какое расстояние должно быть от окна до газового котла?

Дело обстоит следующим образом:

В действующих СНиП расстояние от газового котла до окна прямым образом не нормируется. Однако имеются указания на необходимость соблюдения рекомендаций производителей отопительного оборудования.
Многие (не все) производители водонагревателей ограничивают для газовых котлов с открытой камерой расстояние от открывающейся створки окна до корпуса котла. Как правило, это 50 см, но встречаются и иные значения. Такое отдаление обусловлено стремлением избежать возможного влияния порывов ветра на стабильность работы горелки.
Котлы с закрытой камерой сгорания не зависят от состояния атмосферы внутри помещения, черпая воздух для горения с улицы в случае организации газоотвода/забора воздуха через коаксиальную трубу снаружи здания. Даже в случае забора воздуха из топочной влияние окна или форточки минимально, так как воздух поступает в топку в центре верхней части корпуса. В инструкциях для таких теплогенераторов расстояние до окон, как правило, не оговаривается.

При установке газового котла с закрытой камерой сгорания имеет значение расстояние от окна до выхода коаксиального газоотвода на фасадную стену. Опосредствованно это влияет и на дистанцию от окна до корпуса водонагревателя

В итоге: при определении расстояния от газового котла до открывающейся створки окна необходимо руководствоваться рекомендациями производителя. Если их нет, необходимость соблюдать дистанцию отсутствует, водонагреватель можно располагать вплотную.

Однако существует ограничение, которое также может повлиять и на расположение водогрейного газового котла относительно окна. СП 62.13330.2011 предписывает размещать отключающие устройства (краны) газопроводов низкого давления не ближе 0,5 м от дверей либо открывающихся окон. Кран, расположенный близ котла с обратной стороны от окна, никак не влияет на дистанцию между окном и водонагревателем. А вот если он размещён между окном (открывающейся его частью) и котлом, водонагреватель придётся отодвинуть от створки на 50 см плюс расстояние, необходимое для обслуживания теплогенератора, но не менее 10 см. Итого, 60 см и более.

Газовый кран, питающий котёл (газовая магистраль окрашена в жёлтый цвет) не может располагаться ближе 50 см от открывающейся части окна

В заключение отметим, что определение местоположения газового котла в топочном помещении — не ваша прерогатива, его должен определять исключительно лицензированный проектировщик. Габаритная привязка водонагревателя в плане отражается в проекте газоснабжения, который должен пройти согласование в надзорных органах, в том числе службе газоснабжения. Дело установщиков — неукоснительно следовать проекту, что является залогом успешного принятия оборудования в эксплуатацию.

Не знаете, как правильно выполняется установка газового котла? Нуждаетесь в консультации по подбору оптимальной модели обогревательного агрегата? Ищете специалистов, которые перепланируют отопительную систему под требования к помещению для установки газового котла? Компания «Новое место» уже много лет успешно решает все проблемы с инженерными коммуникациями, включая отопление.

Важно! Однозначно, работы с газовыми приборами должны производиться специалистами соответствующей квалификации, имеющими допуски и разрешения согласной действующей нормативной базе. Отдельные требования предъявляются к оборудованию и инструментарию, используемому при создании автономной теплофикации, а также монтаже другого газового оборудования.

Где разрешена установка котла

Нежилое помещение, где располагается отопительный агрегат в профессиональной среде именуется топочной или котельной. Именно так оно обозначено в руководстве по монтажу и эксплуатации агрегата, входящем в комплектацию каждого котла. Котельная может быть обустроена в любом помещении здания, при условии его соответствия определенным требованиям.

Если в качестве топлива используются не сжиженные углеродные газы (СУГ), то установить газовый котел можно:

в подвале;
на цокольном этаже;
на чердаке.

Правда, домовладельцу придется позаботится об организации отдельного выхода наружу.

Не допускается монтаж газовых котлов отопления:

в жилой комнате городской квартиры;
в общежитии;
в коммунальной квартире;
в ванной или совмещенном санузле;
в подвале многоквартирного дома.

Минимальные граничные габаритные требования к топочной

Площадь под котел – не меньше 46-ти м2.
Площадь окна для установки газового котла — зависит от объёма помещения.
Ширина дверей (обратите внимание – не дверного проема) – не меньше 0,8 м;
Потолки 2,5-метровые, как минимум, причем никакие фальшпотолки не допустимы.

Все поверхности в топочной должны быть ровными. В каждом конкретном случае выполняется расчет необходимой кубатуры помещения с учетом суммарного показателя теплогенерирующей мощности обогревательного оборудования, а также устройств нагрева воды – проточного принципа или накопительного.

Существуют исключения! Параметры установки газового котла в частном доме, если у него замкнутая камера сгорания, не столь жесткие. Так, для таких агрегатов не регламентируется пространственный объем котельной. Не является обязательным наличие окна, выходящего наружу.

Монтаж газового котла: ключевые моменты

Потребитель должен заключить контракт с газоснабжающей компанией.
С местным «мособлгазом» решается вопрос разработки и утверждения ТУ (технических условий). В этой же инстанции утверждается проект системы, в который входит схема установки газового котла в частном доме.
Разработкой проекта занимаются организации, имеющие лицензию на оказание таких услуг. Дипломированные специалисты расписывают схемы: монтажа котла, прокладки газопровода, расположения газовых сообщений между жилыми объектами, коммуникаций с сектором газового выхода.
Установка газового котла в частном доме может выполняться исключительно специализированной монтажной компанией. Без специфических знаний и практических навыков, профессионального оборудования и аппаратуры справиться с такой работы невозможно.
Представитель газопоставляющей компании, обладающий соответствующей компетенцией, после выезда на место, дает заключение о соответствии подвода газа, а также подключения газового оборудования существующим нормам и требованиям. После этого можно смело открывать вентиль газоподающего трубопровода.
Установка газовых котлов отопления предполагает опресовку системы при давлении не менее 1,5 рабочего, согласно манометра на агрегате.
Для двухконтурных агрегатов необходимо организовать подключение к водопроводу.
Отопительная система обезвоздушивается.
Все узлы и соединения проверяются на герметичность.
Через котел, перед запуском в работу, под высоким давлением пропускается чистая вода, чтобы вымыть сор или частицы пыли, которые возможно оказались внутри агрегата во время заводской сборки.
Для бесперебойной работы котла в обязательном порядке устанавливается стабилизатор напряжения. Не лишим будет и приобретение источника бесперебойного электропитания.

Модели под разные виды теплоносителя

Правила установки газового котла в стандартной интерпретации не предусматривают использования в качестве теплоносителя жидкого состава, состоящего из воды и антифриза. Присутствие в системе любых компонентов, кроме чистой воды, чревато разрушением материала уплотнительных прокладок, что спровоцирует течи отопления.

Вместе с тем, на рынке представлены модели котлов, которые адаптированы для работы в системах с антифризом в качестве теплоносителя. При выборе такого оборудования стоит понимать, что отопительная система будет строится по кардинально другой функциональной схеме. Кроме того, по причине повышенной вязкости теплоносителя потребуется задействование циркуляционного насоса большой мощности. В систему обязательно включается расширительный бак закрытого типа – при нагреве состав значительно расширяется. Поскольку антифризы включают токсичные вещества, то их применение показано для одноконтурных котлов.

Важно! Фото установки газового котла специалистами компании «Новое место» – заявка была удовлетворена на следующий день после получения. Мы занимались только монтажными работами, согласно предоставленного клиентом проекта.

Особенности воздухообмена

Чтобы осуществлялась подача и отвод воздушных масса, согласно технологии функционирования котла, необходимо обеспечение притока воздуха в достаточном количестве. Для 23 киловатного котла нормы установки газового котла в частном доме предписывают, что за час в агрегате сгорает 2,3 м3 голубого топлива. Для этого требуется приток воздуха объемом 30 м3/час.

Если воздуха поступает мало, то газ сгорит не полностью. Следствием этого является образование вредного для здоровья человека вещества – угарного газа. Он не имеет ни запаха, ни цвета. Вдыхание его на протяжении 15 минут приводит к летальному исходу. Свободный воздухообмен в котельной крайне важен – его подача должна осуществляться не только снаружи, но и перетеканием из смежных комнат строения. Правила установки газового котла в частном доме указывают на обязательность наличия зазора между дверью и поверхностью пола. В нижней части дверей рекомендуется установка решетки.

Требования к дымоходу

Для любого котла, работающем на газе, в качестве дымохода используются металлические трубы, лучше нержавеющие. В котельной доступ к вентиляционному каналу обеспечивается за счет люка – через него периодически дымоход прочищается. При этом во время удаления сажи под ним должно быть обеспечено свободное место.

Конструкция дымоходной системы допускает не более 3-х поворотов, которые оформляются при помощи колен. Вертикальный участок трубы на выходе из газового котла по длине должен, как минимум равняться двум диаметрам ее сечения. Далее дымоход по направлению вверх идет под уклоном относительно котла. Такое конструктивное решение обеспечивает дымоудоление за счет естественной тяги в дымоходе.

Установка газового котла в частном доме: требования к дополнительному оборудованию и материалам

Газовый трубопровод может быть только стальным, а при подключении потребителя допускаются гибкие рукава.
Взаимозависимыми параметрами являются диаметр сечения дымохода и мощность котла. К примеру, при мощности 30 кВт, правильный диаметр – 17 см.
Площадь поперечного сечения дымохода не может быть меньше, чем площадь сечения отверстия в котле для присоединения трубы.
Верхняя часть дымохода, как минимум на полметра должна быть выведена, выше кровельного конька.
Условия установки газового котла в частном доме предписывают, что в котельной обязательно должен быть установлен газоанализатор и электроклапан. Первое устройство сигнализирует, когда есть утечка газа, а второе – перекрывает его подачу в систему.
Монтаж газового котла в частном доме осуществляется после установки прибора учета газа (счетчика).
В обязательном порядке организовывается вентиляция в верхней части помещения. Перед пробным запуском котла, нужно проверить тягу.
Обогревательное оборудование дополняется специальными автоматам для защиты от перепадов напряжения и перегрева электропотребляющих узлов отопительной системы.

Когда решит проблему настенная модель

При ограниченном свободном пространстве и небольших требованиях к мощностному потенциалу, стоит отдать предпочтение настенному газовому котлу. На практике такие модели чаще всего используются для отопления и обеспечения горячего водоснабжения в городских квартирах. В некоторой степени, такое оборудование является заменой газовых колонок, благодаря которым не одно десятилетие обеспечивается горячее водоснабжение в старых домах – «сталинках» и «хрущевках».

Установка газового котла своими руками или специалистами показана в помещениях, в которых устроены соответствующие вентиляционные ходы – и для свободного притока воздуха из вне, и для отведения продуктов сгорания топлива. Настенные котлы могут устанавливаться над другими объектами, расположенными на полу. Если в системе предусмотрено несколько таких нагревательных устройств, то они могут располагаться каскадом относительно друг друга. Кстати, такой подход позволяет регулировать мощность отопления.

Перед тем, как установить газовый котел такого типа необходимо грамотно подобрать для него место:

за 20 см от других приборов;
удаленно от быстровоспламеняющихся материалов;
расстояние от его задней стенки до поверхности стены не меньше 30 см;
нельзя располагать рядом с оконным проемом;
рядом должна быть розетка бытовой электросети;
расстояние от пола –от 80 до 160 см.

Пока не решили за сколько и как установить газовый котел в частном доме позвоните менеджеру компании «Новое место» – профессиональная консультация поможет вам спланировать необходимый бюджет. Вопрос стоимости услуг установки отопительного оборудования с каждым клиентом решается в индивидуальном порядке.

Скорее нет, чем да. Хотя однозначного ответа на ваш вопрос нет. Вот что вам стоит знать:

Если вы устанавливаете газовое оборудование в новом доме либо реконструируете топочное помещение с изменением местоположения газового оборудования, вам придётся заказать проект газоснабжения в организации, обладающей лицензией на соответствующие работы. Монтаж котла и дымохода должен быть выполнен в строгом соответствии с этим проектом, это обязательное условие для оформления акта приёмки газовой и пожарной службой. Местоположение котла определит проектировщик, а утвердит инспектор. Сами вы не вправе решать подобные вопросы.
На сегодняшний день действующие в России и странах СНГ правила требуют соблюдения горизонтального расстояния между корпусом газового котла и открывающейся створкой окна не менее 0,5 м. Дистанция до глухого окна либо не открывающейся его части не нормируется. Это условие вполне оправдано для традиционной техники с открытой камерой сгорания, где воздушный поток от открытого окна может влиять на стабильность работы горелки. Увы, специфику газовых котлов с закрытой камерой сгорания (турбированных), не зависящих от воздушной среды в помещении, актуальные нормы не учитывают.
Если вы живёте в России: помимо федеральных строительных правил, регионы имеют право принимать собственные территориальные нормы (ТСН), дополняющие, а в некоторых случаях заменяющие отдельные положения общероссийских правил. В некоторых субъектах для котлов с закрытой камерой сгорания делают исключение. В части их расположения и требований к помещению допускается ориентироваться на технические требования производителя оборудования. Они указыны в руководстве по монтажу котла. Как правило, для турбированных котлов при условии забора воздуха снаружи дома расстояние от котла до окна не ограничивается.
Во многом фактором, определяющим расположение турбированного газового котла в помещении, в том числе относительно окон, является размещение коаксиального дымохода. В строительных нормах о двойных трубах сказано немного, поэтому в основном приходится ориентироваться на требования производителей.

Рекомендации производителей турбированных котлов схожи, но всё же могут в деталях отличаться. На иллюстрации — минимально допустимые расстояния (в том числе до окон) для коаксиальных дымоходов, отводящих продукты сгорания и подводящих воздух к газовым котлам с закрытой камерой сгорания DeDietrich.

Фрагмент из руководства к котлу Navien Ace. Требования строже: газоход не должен располагаться ближе 60 см от открывающегося окна.

Оптимальный вариант расположения коаксиального дымохода — прямой выход на улицу (справа), но допускаются и горизонтальные участки

Если котёл навешивается не на ту стену, где расположено окно, а на перпендикулярную ей, также имеет значение расстояние между корпусом окна и боковой стеной. Для стен из сгораемых материалов это не ближе 20 см без дополнительной защиты. Для негорючих в нормах величина не прописана. Поэтому следует ориентироваться на данные, указанные в руководстве, а это от 2,5 до 25 см в зависимости от марки и мощности котла.
Все нюансы, связанные с наличием региональных правил и, что немаловажно в нашей стране, трактовкой норм местными специалистами, вы сможете узнать в местном отделении газовой службы или в проектной организации.

Установочное расстояние между газовой колонкой и газовым котлом. Расстояние от счетчика до котла

Вопрос №14: Какое минимальное расстояние должно быть между газовым котлом и газовой колонкой?Если я правильно понимаю то над котлом газовую колонку совсем нельзя вешать,даже если и будет определенное расстояние?(Петр

Ответ: Прежде всего внимательно читаем паспорт на изделие «Водонагреватель газовый проточный» раздел «Установка аппарата, место и схема установки».

В первую очередь необходимо выполнять требование завода-изготовителя а потом уже требования газовой службы.

При заказе проекта на установку газового водоподогревателя проектировщики в первую очередь выполняют требование именно производителя газового оборудования, а не требования СНиПов.

На сегодняшний день норм на расположение бытовых газовых приборов и газового оборудования не существует . Газовики пытаются пользоваться старыми СНиПами и Сводами Правил но даже в них конкретно такие нормы детально не указаны да и они утратили силу уже.

В старых правилах указаны были только расстояния между плитой и газовой колонкой-10сантиметров, расстояние между газовым котлом и счетчиком-20 см., а вот расстояние между котлом и колонкой даже в них не был определен.

СНиПом от 2003 года оговаривалась норма, что все что не указано в нормах определяется технической документацией на газовое оборудование. Самое интересное что ранее не все производители газового оборудования указывали установочные размеры .

Такие же проблемы и с проектами на газоснабжение домов и квартир, установочные размеры оборудования не указываются проектировщиками а указывается только место их установки.

Значит потребителю приходится пользоваться здравым смыслом и максимальным удобством при пользовании.

Единственный нормативный документ, действующий на сегодняшний день ,это Свод Правил СП 62.13330.

2010 «Газораспределительные системы»,раздел 7 «Внутренние газопроводы» гласит: «При отсутствии требований в паспортах или инструкциях заводов-изготовителей газоиспользующее оборудование устанавливают исходя из условия удобства монтажа, эксплуатации и ремонта»,других рекомендаций по размещению газового оборудования в данном документе не оговаривается.

Устанавливать газовую колонку над котлом категорически запрещено самим изготовителем газового водоподогревателя, читаем опять же паспорт на изделие.

При установке газовой колонки и котла на газе их необходимо располагать как можно ближе друг к другу, так как удаление продуктов горения надо организовывать в один дымоход, а он не должен иметь горизонтальных отрезков, пример показан на фото:

Какое расстояние должно быть от окна до газового котла?

Дело обстоит следующим образом:

В действующих СНиП расстояние от газового котла до окна прямым образом не нормируется. Однако имеются указания на необходимость соблюдения рекомендаций производителей отопительного оборудования.
Многие (не все) производители водонагревателей ограничивают для газовых котлов с открытой камерой расстояние от открывающейся створки окна до корпуса котла. Как правило, это 50 см, но встречаются и иные значения. Такое отдаление обусловлено стремлением избежать возможного влияния порывов ветра на стабильность работы горелки.
Котлы с закрытой камерой сгорания не зависят от состояния атмосферы внутри помещения, черпая воздух для горения с улицы в случае организации газоотвода/забора воздуха через коаксиальную трубу снаружи здания. Даже в случае забора воздуха из топочной влияние окна или форточки минимально, так как воздух поступает в топку в центре верхней части корпуса. В инструкциях для таких теплогенераторов расстояние до окон, как правило, не оговаривается.

Кран, расположенный близ котла с обратной стороны от окна, никак не влияет на дистанцию между окном и водонагревателем.

А вот если он размещён между окном (открывающейся его частью) и котлом, водонагреватель придётся отодвинуть от створки на 50 см плюс расстояние, необходимое для обслуживания теплогенератора, но не менее 10 см. Итого, 60 см и более.

Габаритная привязка водонагревателя в плане отражается в проекте газоснабжения, который должен пройти согласование в надзорных органах, в том числе службе газоснабжения.

Дело установщиков — неукоснительно следовать проекту, что является залогом успешного принятия оборудования в эксплуатацию.

Хороший вопрос, спасибо. В интернете на эту тему бытует немало заблуждений, будет полезным разобраться.

В этом есть логика, ведь современные газовые теплогенераторы сильно отличаются от тех, что выпускались четверть века назад. Корпус котлов с закрытой камерой сгорания нагревается значительно меньше. Единственный документ, на который сегодня можно однозначно опереться, это инструкция по монтажу и эксплуатации газового котла.

И для каждой модели котла производитель указывает индивидуальные данные, например:

Настенные котлы Bosch серии Gaz 7000W, как с закрытой, так и с открытой камерой сгорания следует располагать не ближе 10 см от стены, как в старых советских нормах.

В этом случае для котлов с закрытой камерой сгорания мы советуем ориентироваться на положение СП о необходимости обеспечения удобного обслуживания теплового агрегата. Следует обеспечить свободный демонтаж кожуха котла. Вам придётся изучить конструкцию котла.

На некоторых моделях чтобы снять кожух, сбоку необходимо открутить несколько винтов. Значит, следует оставить до стены пространство, достаточное для того, чтобы там поместилась отвёртка, около 15 см.

Котлы, для которых не указана дистанция, мы рекомендуем вешать не ближе 10 см от стены, даже если в этом нет необходимости для обслуживания. Проще будет оформить ввод в эксплуатацию, у инспектора не возникнет вопросов.

Бытовые приборы учета потребления газа – газовые счетчики, стали пользоваться все большим спросом, в связи с ежегодным повышением стоимости «голубого топлива». Затраты на его установку, компенсируются в течение нескольких лет эксплуатации, благодаря тому, что фактическое потребление, значительно ниже норм, установленных органами местного управления.

Вопрос, который интересует каждого пользователя, решившего установить прибор: «Как спрятать газовый счетчик и трубы подвода к колонке или плите, без ущерба для эстетики кухни (столовой)?»

Выбор по техническим параметрам

Приборы учета расхода газа, представлены большим количеством модификаций от различных изготовителей и имеют некоторые отличия в своих технических параметрах. В связи с тем, что газ приравнен к источникам энергии повышенной опасности (в отличие от воды и отопления), установка счетчика проводится исключительно силами газовой компании.

После принятия решения по установке, не спешите покупать прибор учета на свое усмотрение.

Они имеют существенные различия, которые необходимо учесть:

Пропускная способность – для обслуживания одной плиты на кухне, подойдет счетчик с параметром пропуска до 1,6 куб. м/час, колонки – 2,5 куб. м/час, котел отопления – до 4 куб. м/час газа.
Диаметр подводящей газ трубы – в многоквартирных домах устанавливается труба диаметром ½ дюйма, в частном секторе и промышленных зданиях, размер может составлять ½, ¾ и 1 дюйм.
Температурный режим эксплуатации – монтаж счетчика, допускает его соединение с трубой в неотапливаемом помещении или на улице. Разрешенные, к такой установке, приборы, имеют в своем обозначении символ «Т».
Срок проверочных интервалов – в зависимости от завода изготовителя и назначения, газовые счетчики имеют различные проверочные сроки (8 – 12 лет). Данная характеристика указывается в техническом паспорте устройства.

Пользователям необходимо помнить, что срок проведения проверки (замены) счетчика высчитывается с даты изготовления, а не со дня его установки. Наиболее простым и чаще всего устанавливаемым на кухне, считается счетчик мембранного типа. Его основным преимуществом является надежность и хороший показатель точности, за все время эксплуатации.

Правила установки прибора учета газа на кухне

Пользователь, решивший установить газовый счетчик на кухне своей квартиры, должен учитывать, что данная процедура строго регламентирована по двум основным параметрам:

«Врезка» в подводящую газ трубу, проводится на высоте 1,6 м от пола.
Расстояние от колонки, плиты или отопительного котла до прибора, не должно быть меньше 0,8 м.

Именно эти правила, делают затруднительной возможность, спрятать газовый счетчик и трубы, для придания кухне более совершенного вида.

Может ли собственник отказаться от установки прибора, чтобы не портить ремонт на любимой кухне, даже ценой дополнительных затрат на оплату газа? Согласно принятому в 2009 году закону № 261-ФЗ, об обустройстве счетчиками 100% жилого сектора, нет.

Как спрятать счетчик и газовую трубу на кухне

Интернет заполнен объявлениями от частных ремонтных организаций, предлагающих произвести перенос и закрытие газовых труб и счетчика. Не забывайте, что ответственности (в виде) штрафа за самовольное переустройство, несет собственник жилого помещения.

Учтите следующие правила:

Не утапливайте трубу в стену, с последующей заделкой.
Запрещено закрывать оборудование не съемным коробом.
Не проводите трубы в системе вентиляции.

Укорачивание трубы или перенос счетчика, проводится только по согласованию с компанией, осуществляющей проверку и ремонт оборудования.

Спрятать их можно следующими способами:

Оборудовать кухонную мебель отверстиями и каналами.
Установить вентилируемый короб из гипсокартона.
Декорировать различными комплектующими, которые широко представлены на рынке отделочных материалов.

Для качественного оборудования своей кухни газовым счетчиком, следует учесть необходимость последующего проведения ремонта помещения и изготовления (заказа) навесной мебели, которая поможет спрятать устройство и трубы.

Современную квартиру невозможно представить без бытовых приборов, системы отопления, водопровода и канализации. Эти элементы, необходимые для комфортной жизнедеятельности человека, мирно сосуществуют в пределах одной квартиры.

При этом важно не забывать правила безопасного расположения коммуникаций и электроприборов по отношению друг к другу.

Так, например, при подключении бытовых приборов на кухне нужно учитывать расстояние от газовой трубы до розетки, от которой они работают, расстояние от розетки и кабелей электроснабжения до отопительных приборов – батарей, конвекторов. Попробуем разобраться в этом вопросе, чтобы избежать аварийных ситуаций, штрафов и переделок.

Размещение розетки на нужном расстоянии от газовой трубы – залог безопасности на кухне.

Зачем соблюдать расстояние

Кухня – самый загруженный электроприборами участок. Холодильник, микроволновая печь, вытяжная система, посудомоечная машина – вот малая толика бытовой техники, без которой ее невозможно представить. Поэтому безопасность в этой части квартиры должна быть на первом месте.

Электричество, газо- и водоснабжение — полезные изобретения, но в руках халтурщика или безответственного человека они становятся причиной пожаров, травм, аварий.

Чтобы избежать подобных неприятностей при разработке дизайна кухни нужно тщательно продумать все детали интерьера, а также внимательно отнестись к расположению розеток по отношению к газовой трубе, варочной поверхности, отопительным приборам. От этого зависит здоровье, благополучие, а иногда и жизнь человека.

Минимальное расстояние розетки до трубопровода или газовой трубы – 50 см.

Правила размещения труб и розеток

Прокладывая электрокабель, нужно учитывать, что он нагревается от токов, и отопительный прибор, находящийся рядом, тоже нагревает окружающий воздух. Поэтому лучше вообще избегать прокладки проводов вблизи труб газоснабжения и отопления.

Но если не получается, следует помнить, что нормами ПУЭ (правил устройства электроустановок) регламентировано, что температура воздуха в таких случаях не должна превышать +25˚С, поэтому в целях соблюдения правил пожарной безопасности, расстояние при параллельной прокладке расстояние от кабелей и проводов до труб отопления должно быть не меньше 100 мм, а до газовых труб – 400 мм.

При пересечении проводов с горячими трубопроводами расстояние между ними должно быть не меньше 50 мм, а с газопроводами – не меньше 100 мм.

Выключатель, розетка от газовой трубы должны размещаться на расстоянии не меньше 0,5 метра. Это требование обусловлено тем, что в газопроводе находится легковоспламеняющийся газ, а при аварийной ситуации малейшая искра из розетки или выключателя станет причиной непоправимой беды.

Близко расположенная к газовой трубе розетка может стать причиной аварийной ситуации, поскольку электричество соседствует с легко воспламеняющимся газом.

Чем регламентируются нормы

Расстояние от розетки до трубопровода, от электрокабелей до газовых труб регламентируется группой нормативных правовых актов Минэнерго – ПУЭ – правилами устройства электроустановок. В них четко описаны требования, предъявляемые к отопительным системам, газопроводам, их расположению по отношению к электрокоммуникациям.

Все параметры расположения электроприборов, проводов, розеток по отношению к газовым и отопительным трубам должны быть обозначены в проекте помещения. Они обязательно прописываются при составлении план-схемы кухни или другого помещения. Контроль над соблюдением возлагается на работников газовых контор. Они фиксируют нарушение и дают предписание устранить недостатки.

Но в любом случае, каждый из нас должен понимать, что от грамотного расположения всех коммуникаций в квартире зависит сохранность жилья, здоровье и жизнь его обитателей, безопасная эксплуатация оборудования на протяжении долгого времени.

Расстояние от дымохода до стены

Коаксиальный дымоход имеет вид двух труб, одна из которых выводит продукты сгорания, а вторая обеспечивает приток воздуха для работы газового котла.

Для такой работы необходима естественная циркуляция, если же она отсутствует, то устанавливают вентилятор для принудительной циркуляции. Трубы имеют разный диаметр, при этом одна вставлена в другую, образуя зазор в пару см.

В статье рассмотрим виды, материал изготовления и правила монтажа коаксиальных дымоходов.

Как работает коаксиальный дымоход

Коаксиальную трубу устанавливают для одновременного вывода продуктов сгорания и забора свежего притока воздуха.

Рассмотрим подробнее, как работает коаксиальный дымоход:

С помощью наружного канала происходит забор воздуха. Приток воздуха проходит по трубе, в результате чего он нагревается. Нагрев происходит благодаря внутреннему каналу, через который уходят продукты сгорания. Потребление газа значительно снижается из-за подогретого воздуха, который поступает в топочную камеру. Следовательно, увеличивается КПД газового котла.
Важно! Коаксиальный дымоход можно устанавливать в деревянных домах без специальной степени защиты от возгорания. Так как наружный канал коаксиального дымохода снижает температуру снаружи трубы и работает как система охлаждения.
Некоторые дымоходы утепляют для повышения качества тяги. Внутренний канал выступает в роли отведения сгоревших продуктов. При такой системе используются три канала, один из них является базальтовым утеплителем.
Для качественной работы коаксиального дымохода нужно соблюдать все правила установки и выполнить правильно сборку.

Классификация коаксиальных дымоходов

Рассмотрим, каких видов бывают коаксиальные дымоходы и их классификации.

Классификация по утеплению

Бывают коаксиальные дымоходы утепленные и неутепленные. При больших морозах наружный канал может замерзать, что затруднит подачу воздуха в помещение. Поэтому дымоход часто утепляют. Утепленная труба имеет три канала. Между двумя наружными трубами устраивают утеплитель, который не позволяет промерзать дымоходу.

Классификация по числу обслуживаемого оборудования

Бывают дымоходы индивидуального и коллективного обслуживания. Первые не имеют разветвлений и используются только для одного котла.

В коллективном дымоходе ветви от теплогенератов соединяются с общим каналом. Такой тип дымохода может быть только вертикальным.

Классификация по типу вывода

Коаксиальные дымоходы бывают с вертикальным и горизонтальным выводом.

Многие дымоотводы имею горизонтальные и вертикальные участки. Поэтому тип вывода зависит от расположения газового котла. Но вертикальный вывод всегда применяется для котлов, которые не имеют вентилятора для принудительной тяги.

Классификация по расположению

Бывают дымоходы наружные и внутренние.

Единственный минус наружного дымохода – это некрасивый внешний вид, поэтому такой канал размещают с внутренней стороны дома. Такие дымоходы неприхотливы в обслуживании и просты в монтаже.
Внутренние дымоходы устраивают в шахтах, которые отдалены от жилого помещения.

Материалы, из которых изготавливают коаксиальные дымоходы

Чаще всего применяют оцинкованную и нержавеющую сталь при изготовлении коаксиального дымохода. Еще востребованы такие материалы: алюминиевый сплав и термостойкий пластик. При необходимости заделки стыков используют полимерные кольца для уплотнения. Они выдерживают температуру до 250°.

Выбор дымохода

Коаксиальные дымоходы входят в комплект газовых котлов. Для выбора нужного диаметра дымохода необходимо ознакомиться с таблицей, которая указана в инструкции оборудования. Для обслуживания газового котла без наличия вентилятора, требуется минимальная длина трубы дымохода для естественной циркуляции.

Требования к устройству дымохода

В нормативных документах прописаны требуемые расстояния от дымохода до оконных и дверных проемов, а также для соседних зданий и сооружений. Рассмотрим немного подробнее некоторые из требований:

Проводить коаксиальный дымоход можно только после одобрения газовой службы. Устанавливать можно как горизонтальный, так и вертикальный тип дымохода. Запрещено подключать в одну сеть котлы с естественной и принудительной системой циркуляции.
Оголовок дымохода нужно разместить на расстояние не менее двух метров от земли. Для кирпичной стены диаметр отверстия должен быть больше на 1 см диаметра трубы, а для деревянной на 5 см больше.
Перед началом и после окончания отопительного сезона проводится осмотр коаксиального дымохода. Удаляется скопившийся конденсат, проверяются места стыков и наличие прогорания.
Дымоход должен выступать от стены на расстояние более 0,3 м.
Для деревянных домов следует соблюдать все требования безопасности. Расстояние отверстия должно превышать трубу на 5 см. В зазоре необходимо проложить специальный базальтовый утеплитель, который не позволит нагреваться дереву.
Дымоход должен находиться на расстояние от соседних оконных и дверных проемов не менее 1,5 метров. На этом расстояние не должны находиться столбы или деревья.
Коаксиальный дымоход разрешается применять в многоэтажных домах. Для того чтобы не отравиться продуктами сгорания, следует использовать конденсационный котел. Дымоход должен находиться на расстояние более 50 см от окон, которые расположены на одном уровне. А расстояние до оконного проема, которое находится над трубой, должно быть более 1 метра.

Правила монтажа

Есть несколько правил, которые требуется соблюдать при монтаже коаксиального дымохода:

У горизонтальной дымоходной трубы часть участка, которая выходит на улицу, должна быть наклонена на 3°.
Необходимо это для стекания скапливающегося конденсата;
У дымоходного канала не должно быть больше двух сгибов;
Дымоход не должен находиться ниже уровня земли;
Устроить дымоход нужно так, чтобы при последующих работах расположение коаксиального дымохода и котла не менялось;
Те места, где происходит прочистка или слив конденсата не должны быть закрыты;
Газовый котел с коаксиальным дымоходом не обязательно устанавливать в помещении с окнами;
Если отверстие трубы находится над уровнем земли ниже чем 1,8 м., то следует установить решетку от защиты горячего дыма;
Необходимо установить жестяной заслон, в том случае, если ветер направлен против отвода дыма в горизонтальном дымоотводе. Причем расстояние от заслона до отверстия трубы должно быть более 0,4 м;
Нужно соблюдать расстояние более 8 метров от трубы до соседних помещений. Если вы установили дефлекторную решетку, то расстояние до глухой стены возможно 6 м.

При покупке газового котла обязательно присутствует инструкция по установке коаксиального дымохода. Перед началом монтажа следует внимательно изучить все правила и требования.

Для экономного и безопасного отопления в своем доме многие люди выбирают коаксиальный дымоход. Благодаря ему вы создадите комфортную атмосферу в помещении и обезопасите свой дом от возгорания.

Источник http://indclimat.ru/kakoe-okno-dolzhno-byt-v-gazovoj-kotelnoj/
Источник Источник http://teploizolyaciya-info.ru/teploiz_sidebar/obekt-teploizolyacii/dom/mozhno-li-raspolozhit-nastennyj-turbirovannyj-gazovyj-kotjol-vozle-okna.html

нюансы размещения счетчиков газа

Миллионы потребителей думают об экономии благодаря счетчику газа, но осознают, что затраты на покупку, установку и возможный ремонт также высоки. Узнаете ли вы себя среди них? Хотите, чтобы газовый счетчик окупился за 2-3 года? Все просто.

Если вы не прибегнете к несанкционированным действиям, штрафа не будет. Если держать расстояние от газового счетчика в пределах нормы, он будет работать правильно. Если вы покупаете качественное устройство, вам не потребуется замена.

Мы предоставили информацию по установке газового счетчика, включая точные нормы расстояния. Мастер все сделает за вас, но вы все равно должны контролировать установку. Прочтите статью и вы поймете почему. От этого зависит ваше удобство.

Содержание статьи:

Общие нюансы установки счетчиков газа
Расположение счетчика газа в помещении
Расстояние от счетчика газа до различных объектов
- Дополнительные аспекты при установке счетчика
- Установка уличного счетчика газа
Выводы и полезное видео по теме

Общие нюансы установки счетчиков газа

По поводу обращаться в несколько разных организаций. Их сотрудники вносят свой вклад, а абонентам остается только выбрать наиболее подходящий вариант размещения. Счетчики газа монтируются строго по правилам, в одиночку действовать нельзя.

Устанавливаются газораспределительными компаниями и работниками лицензированных организаций. Самостоятельная сборка с большей вероятностью приведет к повреждению оборудования или взрыву.

В случае успешной установки контролирующие органы все равно не опечатают устройство, а также выпишут крупный штраф тому, кто подверг других риску. Таким образом, они будут соответствовать п. 5.5.2 Постановления № 170 Государственного комитета Российской Федерации по строительству и жилищно-коммунальному хозяйству.

Заранее подготовьтесь к приему газовиков, чтобы не пришлось сверять дату и время, не забудьте также проверить их документы

Счетчики газа устанавливаются на основании норм ФЗ № 261, который сила 29.06/2015 и обязывают использовать газовый счетчик в помещениях с индивидуальными отопительными приборами.

Владельцам таких помещений и просто желающим доступно несколько вариантов обращения:

распределительные организации;
абонентские отделения межрегионгазов;
специализированные предприятия.

Выбирайте сами абоненты из списка моделей, сертифицированных государством. Модификации устройств могут быть двухсторонними, а также право- и левосторонними, последний из которых не везде можно установить.

Расположение газового счетчика в помещении

Газовый мастер не будет устанавливать счетчик на трубу с температурой поверхности выше +60°С или ниже -20°С. Установщик может потребовать от домовладельца перенести плиту , даже если он находится на безопасном расстоянии. На этой почве часто возникают споры между сторонами, но решить их можно, просто переместив тарелку вперед. Те же требования распространяются и на условия окружающей среды, хотя помещений с такой температурой в жилых домах нет.

Газовщик начнет монтировать счетчик, когда не будет технических препятствий, и с этого момента собственники должны контролировать процесс.

Сложность установки и ее цена не в последнюю очередь зависят от конфигурации помещения, удачная планировка, кроме всего прочего, позволит сэкономить время и избавит от необходимости срочных перестановок

Устройство монтируется только в доступном месте , вне зависимости от мнения жителей. В свою очередь, ничто не мешает хозяевам заказать установку в полупустой кухне, а затем закрыть стойку в навесной мебели.

В таких действиях не будет правонарушения, т.к. представитель поставщика сможет увидеть доказательства. В этом смысле владельцы иногда сами себе доставляют неудобства. Чтобы взять индикаторы самому или разрешить инспектору, вам придется раз за разом передвигать предметы или доставать все из кухонного шкафа. Поэтому в дальнейшем не придется, лучше сразу разместить в доступном месте.

Не соглашайтесь на дополнительную трату времени, если мастер против установки счетчика на изогнутом участке трубы. Производительность устройства не зависит от его формы.

Расположение счетчика влияет на удобство и внешний вид помещения. Устройство встраивается в трубу так, как хочет потребитель – вертикально или горизонтально.

Мастер определит место установки и укажет стоимость работ. На цену влияют:

метр ;
количество прокладок и переходников;
цена запчастей.

Законодательство содержит взаимоисключающие нормы о стороне, несущей ответственность за материальное обеспечение установки. Юридически это сводится к тому, что услуга оплачивается потребителем. У него еще есть выбор: купить запчасти у газовщика или приобрести самостоятельно. Второй вариант обойдется дешевле на 30%.

Тем не менее, есть категории граждан, которые имеют право на бесплатную установку приборов учета расхода газа. Подробнее читайте в .

Комплект крепежных деталей можно купить чуть дороже 600 рублей – прокладки, упорные гайки, соединительные патрубки обычно идут в комплекте

Мастер фирмы специалист установит счетчик только при наличии проекта. В документе указывается расположение в помещении, высота и расстояние от газовых и электрических приборов. Газовая служба распределительной организации заверит проект. После этого газовики приедут домой и выдадут акт ввода в эксплуатацию.

Расстояние от газового счетчика до различных объектов

Нормы определены из соображений безопасности и функциональности прибора. При монтаже газовики соблюдают СП 42-101-2003 – Общие положения по устройству и устройству систем газораспределения из металлических и полиэтиленовых труб.

Итак, на основании пункта 6.49 настоящих правил можно устанавливать счетчик газа вне помещений с повышенным выделением влаги или тепла. К ним относятся плита и пространство над ней, бойлер, мойка. При этом минимальное расстояние от счетчика до газового котла и плиты имеет четкие рамки.

С точки зрения правильности показаний не имеет значения, газовый прибор находится поблизости или электрический. Если от него исходит тепло или влага, внимание также уделяется температуре и влажности. Точные нормы распространяются только на газовое оборудование.

Для установки только места с хорошим естественным , а принудительный в этом случае будет только плюсом. Участки с застоявшимся воздухом точно не подходят. Качество последнего определяется ощущениями.

Кондиционирование воздуха ухудшается в труднодоступных местах помещений, за перегородками, в нишах. Варианты не подходят на значительном расстоянии от окна и вентиляции или при наличии препятствий на их пути.

В идеале пространство над плитой оставляют свободным: универсальное правило говорит о 60–70 см запаса над варочной панелью, при этом столешницы можно размещать на уровне 40–60 см выше и выше

Во время работы, установщики используют информацию в паспортах счетчиков. Производители указывают свои рекомендации и общие требования к моделям газовых счетчиков, минимальные и максимальные расстояния. Газовики не всегда опираются на технические данные, а действуют по ситуации.

Если производитель вообще не предусмотрел требования к интервалам, установщик должен соблюдать следующие универсальные параметры:

Высота монтажной нормы 160 см. В правилах этот показатель носит рекомендательный, а не обязательный характер.
Отступ от стены должен быть не менее 3, а лучше 5 см. Зазор между счетчиком и вертикальной поверхностью иногда называют коррозийным и предусмотрен на случай повреждения счетчика не менее 5 см.
Расстояние до ближайшего газоиспользующего устройства должно быть не менее 80 см. Речь идет о газовых отопительных приборах и тех же бытовых печах. В категорию входят теплогенераторы, бойлеры, проточные и емкостные водонагреватели.

Расстояние между некоторыми типами оборудования не менее 1 м. Например, отопительно-варочные и простые отопительные печи, варочные котлы, ресторанные печи.

Расстояние не измеряется ни от какой точки и ни в каком направлении. Учитывается радиус от газового счетчика. Говоря по-научному, нужно установить так, чтобы по всем трем осям сохранялось минимальное расстояние от ближайших точек на еще не установленных счетчиках до таких же на приборах. Тогда не будет ошибок в промежутках.

На рисунке показаны принципы размещения газового счетчика относительно приборов, линии проведены вниз и вдоль стены и такое же расстояние должно быть соблюдено в сторону кухни

Между боковыми краями плиты и газовый счетчик; от газового счетчика до газового котла или колонки делается втрое большее расстояние. Уровень размещения выбирают не ниже 40 см над верхним краем плиты и не ближе 15 см от верхнего или нижнего края водонагревателя.

Дополнительные аспекты при установке счетчика

На одном уровне со счетчиком также устанавливается детектор утечки газа. До и после счетчика на трубе монтируется как шаровой, так и любой другой. Краны позволят быстро снять газовый счетчик для проверки или замены.

По окончании работ стыки и узлы на трубе счетчиком проверяются на герметичность. Стоит сделать это сразу, чтобы лишний раз не вызывать мастера. Газовики распределительных компаний сами проверяют оборудование – ищут утечки и протечки.

Все соединения и стыки на ответвлении со счетчиком затем покрываются мыльным раствором. Установка газового счетчика считается успешной, а оборудование исправным, если при подаче газа не появляются пузыри.

Установка уличного газового счетчика

Установка со стороны улицы – непростая процедура, поэтому вам придется сделать эту оговорку заранее. Ответ дадут в газовой службе, и все зависит от конкретной ситуации и выполнимости задачи в принципе. В общем, препятствий нет.

Счетчик газа на фасаде: в целом такой вариант считается приемлемым, но установка счетчика газа на индивидуальные опоры уже невозможна

Корпус счетчика потребует антикоррозионной защиты, иначе возникнут другие повреждения прибора. Проблема защиты от непогоды решается с помощью козырька.

Перед входом газа в счетчик не обойтись без сетчатого барьера, препятствующего попаданию грязи в счетчик. Иногда газовый счетчик размещают в шкафу на фасаде и таким образом решают сразу 2 проблемы.

Выводы и полезное видео по теме

Что лучше купить новый счетчик газа или проверить тот что есть:

На что следует обратить внимание при установке счетчика газа:

В одной комнате можно установить сразу несколько счетчиков газа. Проблема только в том, что иногда это невозможно сделать без перестановок. Потребитель правильно поступит, если при монтаже выскажет свою точку зрения, но все равно выслушает мастера с противоположным мнением.

В плохо проветриваемом месте или на большом расстоянии от окна газовый счетчик скорее всего не установлен, но теоретически прибор можно вынести на улицу.

Расскажите о своем опыте установки счетчиков газа, были ли у вас проблемы с установкой оборудования? Что вы делали в конкретных ситуациях, какие действия предпринимали для решения возникших проблем? Поделитесь своим опытом, задайте вопросы в форме ниже.

Расстояние котла от газового счетчика, справка

стивфатбой

11 апреля 2009 г.

привет, у меня на кухне установлен новый Ariston 28kw. счетчик находится в 37 м от котла, включая изгибы, которые я выделил 0,5 метра для каждого изгиба. у него уже есть газовая линия 22 мм, мне нужно повысить класс это до 28 мм, у меня есть газовая плита на той же линии, 1 человек корги говорит, что вам нужно 28 мм, другой говорит, что вы можете обойтись 22 мм, помогите !!!!

Беглый взгляд на таблицы показывает, что 37 метров в 28 мм дает около 3,7 м3, достаточно для вашего котла и варочной панели, если все соединения аккуратно зачищены. и это то, что многие сантехники не утруждают себя делать.
Я бы посоветовал сделать первый бит из 35, если его легко установить, чтобы учесть дополнительное использование газа, если вы решите добавить / обновить прибор.

Немного догадок.
При такой длине я предположил, что первым шагом будет долгий забег под полом. Это легко сделать и не нужно это скрывать.
Вы когда-нибудь предлагали хозяйке поместья приклеить 35-миллиметровую газовую трубу на стену на ее кухне? Я бы не стал, если бы я был тобой.

Эээ, как ты с этим разобрался, Дэйв?

Проворный
12 апреля 2009 г.

Все еще странный способ делать вещи.
Я считаю, что намного проще добавить 10 и 30 и проверить таблицы для нагрузки 40 кВт.
Требования к трубам для 20 метров мощностью 40 кВт не такие, как для 40 метров мощностью 20 кВт, поэтому увеличение длины для компенсации более высокой нагрузки может привести к использованию неправильного размера.
Должен признаться, обычно не заморачиваюсь расчетами.
Очень грубая оценка, если результат где-то рядом с границей (в пределах примерно 20%), я просто спрашиваю клиента, заинтересован ли он в получении следующего размера, чтобы учесть будущие обновления/дополнения при 10% увеличении цены на газовую трубку.
Еще нужно встретить первого, который скажет: «нет, я не хочу удвоить мощность за 10% больше денег».
Новый котел с установкой Новый Централ Обогрев Ремонт котла
Отлично 4,8 из 5
1 606 отзывов
org/BreadcrumbList”>
Консультации по отоплению
Автор: Бекки Маккей
Обновлено: 6 июля 2022 г.
Что такое газовые трубы?
Нужны ли газовые трубы для комбинированных котлов большего диаметра?
Труба 15мм или 22мм для центрального отопления?
Что включает в себя замена трубопровода?
Затраты на замену труб подачи газа
Чтобы комбинированные котлы обеспечивали мгновенное отопление и горячую воду по требованию, им требуется большой объем газа за короткий промежуток времени. В результате в правилах газовой безопасности теперь указано, что трубы подачи газа от счетчика к пароконвектомату должны быть не менее 22 мм.
Многие старые котлы были подключены к счетчику газовыми трубами диаметром 15 мм, но это было до роста популярности комбинированного котла, поэтому, если комбинированный котел устанавливается, трубы подачи газа необходимо будет заменить.

Что такое газовые трубы?
Газопроводы подают газ к газовому котлу центрального отопления от счетчика, который используется в качестве топлива котлом для производства центрального отопления и горячей воды для бытовых нужд.
Газовые трубы могут различаться по размеру (15 мм, 22 мм, 28 мм или 35 мм) в зависимости от расстояния между котлом и счетчиком, производителя котла и типа котла. Размер в конечном итоге будет определять, сколько газа сможет пройти через трубу к котлу.
Старые котлы обычно имеют газовые трубы диаметром 15 мм. А это можно найти за короткую трубу с одним отводом к котлу 24кВт. Если требуется более широкая труба, также доступны варианты 22 мм, 28 мм и 35 мм.
Нужны ли газовые трубы для комбинированных котлов большего диаметра?
Проще говоря, комбинированным котлам требуется большее количество газа за более короткий промежуток времени, чем обычным и системным котлам. Это связано с тем, что комби должны работать больше, чтобы мгновенно обеспечить горячую воду, а не постепенно нагревать ее и хранить в цилиндре.
Обеспечение мгновенного отопления и горячей воды означает, что комбинированный котел должен сжечь много газа за короткий период времени, чтобы немедленно удовлетворить спрос. По этой причине газовые трубы должны иметь возможность быстро подавать достаточное количество газа в установку, поэтому трубы подачи газа должны быть шире.
Обычные и системные котлы, с другой стороны, медленно нагревают воду в водонагревателе в течение определенного периода времени – процесс, который не требует таких больших объемов газа за короткий промежуток времени – поэтому подача газа 15 мм достаточный.
Для достаточного количества газа, поступающего в комбинированный котел, им нужны более широкие газовые трубы, поэтому Gas Safe заявляет, что они должны быть не меньше 22 мм, а не 15 мм, но в зависимости от выходной мощности блока им может потребоваться больше 28 мм или 35 мм. трубы.
Труба 15мм или 22мм для центрального отопления?
При сравнении комбинированных котлов вы можете обнаружить, что труба подачи газа должна быть только 15 мм, но это относится к тому месту, где трубы подачи газа соединяются с самим котлом.
Для установки трубы подачи газа диаметром 22 мм в комби с вводом газа диаметром 15 мм ваш сертифицированный инженер по газовой безопасности будет использовать переходник, который обеспечивает безопасное соединение без нарушения подачи газа в котел.
В тех случаях, когда трубы подачи газа должны проходить длинный путь, чтобы добраться до котла, или есть много изгибов, чтобы обойти их, может потребоваться сечение 28 мм или 35 мм. Зарегистрированный инженер по газовой безопасности порекомендует идеальный размер трубы для вашей системы центрального отопления.
Worcester Газовая труба Bosch размеры
Worcester Bosch заявляет, что труба подачи газа должна быть не менее 22 мм при любых обстоятельствах. Все котлы Greenstar имеют вход газа 22 мм.
Размер газовой трубы котла Vaillant
Большинство котлов Vaillant рассчитаны на установку 15-мм патрубка для подачи газа в месте соединения с котлом, хотя у ecoTEC Exclusive 843 combi диаметр трубы составляет 20 мм.
Когда дело доходит до ремонта вашей системы центрального отопления, ВСЕГДА нанимайте сертифицированного инженера по газовой безопасности.

Что включает в себя замена трубопровода?
Чаще всего заменяют газовую трубу при установке нового котла.
Тип напольного покрытия в вашем доме будет определять, насколько сложной будет работа, поскольку она включает подъем половиц. Каменный и кафельный пол будет гораздо труднее поднять, чем ту же работу в доме с большим количеством места под половицами.
Затраты на замену труб газоснабжения
Из-за различной степени сложности замены газовых труб цены могут сильно варьироваться.
Чтобы получить наилучшее представление о том, сколько будет стоить замена газовых труб в вашем доме, вам следует проконсультироваться с сертифицированным инженером по газовой безопасности. Затем, чтобы убедиться, что вы получите наиболее конкурентоспособную цену, мы настоятельно рекомендуем сравнить предложения от нескольких инженеров.
Используя Boiler Guide, вы можете получить бесплатные расценки от трех зарегистрированных инженеров по газовой безопасности в вашем регионе. Получив расценки, вы можете быть уверены, что получите самую лучшую цену от инженера, которому вы можете доверять, чтобы выполнить работу по самым высоким стандартам.

Найдите лучший котел для ваших нужд или посмотрите, как новейшие котлы с рейтингом А сравниваются с каждым из них. другой и ваш существующий.
НАЧАТЬ СРАВНЕНИЕ
Никаких задержек! Получите котировки сегодня
Сравните, чтобы получить лучшие цены
Инженеры, зарегистрированные как Gas Safe и OFTEC
ЗАПРОСИТЬ ЦЕНУ
Расчеты основаны на среднем газовом котле и средних затратах на установку – в зависимости по вашему требованию.
РАСЧЕТ
Расчет стоимости ремонта без обязательств
Инженеры, зарегистрированные как Gas Safe и OFTEC
Почините котел в кратчайшие сроки!
ЗАПРОСИТЬ ЦЕНУ
Нужен новый котел?
Получите БЕСПЛАТНО без обязательств сейчас!
Отлично 4,8 из 5
Какая работа вам нужна?
Новый котел с установкой Новый Централ Обогрев Ремонт котла
Отлично 4,8 из 5
Найдите местных инженеров-теплотехников
Найдите сертифицированных инженеров-теплотехников
в вашем районе.
Начните поиск, введя свой почтовый индекс ниже.
Советы по установке газового нагревателя для бассейна | Pool & Spa News
Качественно выполненная установка нагревателя гарантирует долгие годы бесперебойной работы клиентов и технических специалистов. Но неправильно установленный обогреватель может превратиться в кошмар обслуживания, при условии множества эксплуатационных проблем. Что еще более важно, эти нагреватели представляют риск для клиентов и техников, с которыми необходимо иметь дело, даже если техники не имеют никакого отношения к установке. Если вы обслуживаете бассейн с неправильно установленным нагревателем и происходит травма, вы можете быть привлечены к ответственности независимо от того, имеете ли вы какое-либо отношение к аварии или нет. Если вы видите проблемы, связанные с установкой, вы должны уведомить своего клиента о ситуации, желательно в письменной форме. Это поможет вам избежать ответственности.
Для этого вы должны знать, на что обращать внимание при оценке установки. Хотя большинство требований, как правило, одинаковы у поставщиков, вы всегда должны строго следовать собственным инструкциям каждого производителя по установке на рабочем месте.
Соблюдайте дистанцию
Первый шаг в правильной установке касается размещения нагревателя относительно его окружения, в частности, его зазоров.
Американский национальный институт стандартов помогает в этом, предлагая рекомендации (стандарт ANSI 2223.1), разработанные для того, чтобы обогреватели, установленные внутри или снаружи, находились на безопасном расстоянии от всех горючих материалов, содержащихся в близлежащих стенах, ландшафтах или конструкциях. (Поскольку этот стандарт устанавливает требования к зазорам в зависимости от внешней температуры нагревателей, зазоры могут различаться.)
• Задняя сторона и сторона нагревателя без водопровода должны иметь зазор не менее 6 дюймов. • Сторона подключения воды должна иметь зазор не менее 12 дюймов — рекомендуется 18 дюймов.
• Перед нагревателем должен быть зазор не менее 24 дюймов.
Кроме того, следующие зазоры основаны на Национальном кодексе по топливному газу и являются универсальными для всех моделей газовых обогревателей:
• При установке обогревателя под навесом должен быть зазор не менее 4 футов по вертикали от верха обогреватель к выступу, и обогреватель должен быть открыт с трех сторон. • Верхняя часть обогревателя должна находиться не менее чем на 5 футов ниже или смещена на 4 фута от ближайшего отверстия в здании, такого как окно или дверь; кроме того, верхняя часть нагревателя должна быть не менее чем на 3 фута выше любых впускных отверстий для принудительного воздуха, расположенных в пределах 10 футов от устройства.
Все нагреватели должны быть установлены на расстоянии не менее 5 футов от внутренней стены спа, если только они не отделены от спа забором, стеной или другим постоянным барьером.
Надежная грелка
Обогреватель должен быть установлен на ровном негорючем основании, таком как кирпич или бетон. Если необходимо построить новую подкладку, на ней должен быть зазор не менее 1 фута со всех сторон нагревателя.
Если в качестве основания используется бетонный шлакоблок, он должен быть выровнен так, чтобы все ячейки указывали в одну сторону; конец должен быть оставлен открытым. При использовании пустотелой кладки подкладка должна быть не менее 4 дюймов в высоту и покрыта листовым металлом толщиной 24 (или более) размера. Другой вариант: узнайте у своего дистрибьютора синтетическую, легкую, негорючую прокладку для включения нагревателя.
Далее рассмотрим элементы. Если обогреватель размещается в месте, подверженном сильному ветру, его необходимо либо установить на расстоянии не менее 3 футов от ближайшей стены, либо необходимо соорудить ветрозащитный экран, чтобы свести к минимуму влияние ветра, отражающегося в обогреватель. (Большинство производителей указывают рекомендуемые уровни ветра, при которых также требуется устройство, известное как вентиляционная крышка. Некоторые производители теперь также оснащают свои нагреватели низкопрофильными вентиляционными узлами.) Без надлежащего потока воздуха вокруг нагревателя эффективное сгорание невозможно, и ископаемое топливо сжигается. топливо не может быть безопасно удалено. Хотя это является очевидной проблемой на открытом воздухе, установки внутри помещений еще более чувствительны к таким соображениям, особенно в отношении вентиляции.
Внутренние установки
Основные правила для обогревателей с герметичными камерами сгорания, установленных внутри помещений, просты и строги:
• Если обогреватель установлен в месте, куда вентилируемый воздух поступает из другого внутреннего помещения, пространство, в котором находится обогреватель, должно быть соединенным с дополнительным воздушным пространством двумя вентиляционными отверстиями, а общая площадь помещения, в котором расположен обогреватель, и это дополнительное помещение должны составлять не менее 50 кубических футов на 1000 БТЕ входного тепла обогревателя. (В этом расчете также необходимо учитывать потребление БТЕ любых других газовых приборов в этом помещении, например, домашнего водонагревателя.)
• В помещении должно быть два отверстия, одно начинается на высоте 12 дюймов над полом, другое — на расстоянии 12 дюймов от потолка, согласно коду. Верхнее отверстие предназначено для замены воздуха (вентиляции), а нижнее — для воздуха для горения (используемого нагревателем).
• Каждая модель нагревателя имеет особые требования к вентиляции для обеспечения правильного сгорания и предотвращения образования копоти. Производители выражают требования к вентиляции в квадратных дюймах чистого свободного воздуха. Типичное требование составляет 1 квадратный дюйм на 1000 БТЕ входного сигнала для беспрепятственного открытия. При вентиляции отопителей не гадать. Всегда консультируйтесь с производителем или читайте руководство по требованиям к размеру вентиляции для конкретной используемой модели.
• Для помещений с вентиляцией наружу помещение также должно иметь верхние и нижние вентиляционные отверстия для ограниченного пространства. Отверстия должны быть соединены напрямую или соединены воздуховодами с внешней средой. В качестве альтернативы вентиляционные отверстия должны подключаться к такой области, как чердак или подполье, выходящие непосредственно на улицу.
• Независимо от того, откуда устройство получает воздух, для внутренних обогревателей требуется вытяжной колпак, который выводит побочные продукты сгорания, особенно окись углерода, за пределы здания. Несоблюдение этого требования может привести к пожару или отравлению угарным газом. (Некоторые модели имеют встроенную конструкцию вытяжного колпака, которая не требует внешнего дополнительного вытяжного колпака.)
Диаметр вытяжного колпака определяется Национальным кодексом по топливному газу и может варьироваться от модели к модели. К вытяжному колпаку присоединяется вентиляционная труба, выводящая продукты сгорания в наружный воздух; он должен иметь диаметр, равный или превышающий диаметр вытяжного колпака.
В то время как воздухонагреватели не требуют большого пространства, выпускное отверстие в вентиляционной трубе для других моделей нагревателей должно находиться не менее чем на 2 фута над поверхностью крыши и не менее чем на 2 фута выше самой высокой точки на крыше в пределах 10- радиус в футах от расположения трубы. Поскольку вентиляционная труба подвергается воздействию элементов, она также должна быть закрыта одобренной вентиляционной крышкой, которая не позволяет ветру и воздуху выбрасывать продукты сгорания обратно в вентиляционную систему.
При достижении этой безопасной точки сброса изготовители настоятельно рекомендуют монтажникам избегать горизонтального прокладки трубопровода, если это возможно. Если горизонтальные участки неизбежны, вентиляционная труба должна иметь подъем минимум на 1 дюйм на каждый фут горизонтального участка и поддерживаться как минимум через каждые 5 футов. Производители также говорят, что будьте осторожны с углами: 90-градусные коленчатые соединения должны быть сведены к минимуму. Наконец, расстояние от всех электрических и газовых счетчиков до трубопровода должно быть не менее 4 футов.
Под давлением
После удовлетворения потребностей в вентиляции проверьте, получает ли устройство достаточный запас топлива. Чтобы ответить на этот вопрос, посмотрите на линию, идущую от газового счетчика к обогревателю, и определите, подходит ли она по размеру для работы.
Давление газа измеряется в дюймах водяного столба, или WCP, специальная мера давления на квадратный дюйм. Требуется 28 дюймов WCP, чтобы равняться 1 фунту на квадратный дюйм. Как правило, нагревателям, работающим на природном газе, требуется от 4 до 10 дюймов WCP во время работы нагревателя, чтобы обеспечить бесперебойную работу. Подогреватели на жидком бензине требуют большего давления нагнетания.
Производители предлагают своим клиентам удобные таблицы размеров труб, концентрируясь на диаметрах от 3/4 до 2 дюймов и работая с участками до 300 футов. (Для более длинных пробегов обратитесь к производителю.) Еще один фактор: большинство нагревателей приспособлены для работы на высоте менее 2000 футов над уровнем моря. Для получения рекомендаций по установке на больших высотах обратитесь к производителю специальных высотных моделей.
Далее в списке топлива определите основные требования к установке газового подключения, а именно:
• Главный запорный газовый клапан и штуцер должны быть установлены в пределах 6 футов от нагревателя и снаружи кожуха нагревателя. • Газопровод должен иметь шламоуловитель перед регуляторами газа нагревателя.
• Необходимо использовать жесткие газопроводы. (Ни в коем случае нельзя использовать гибкую линию.)
После установки трубопровода система должна быть испытана под давлением для обеспечения ее целостности. При испытаниях газопровод отсоединяется от нагревателя, чтобы не повредить газорегулирующее оборудование нагревателя. Здесь труба закрывается крышкой в месте соединения и прикладывается давление, а на все соединения наносится мыльный раствор. (Никогда не проверяйте утечку газа спичкой или каким-либо пламенем. Кроме того, некоторые местные нормы могут предъявлять еще более жесткие требования к проверке.)
Если при нанесении мыльного раствора образуются пузыри, значит, имеется утечка, которую необходимо устранить. Тестирование продолжается до тех пор, пока не будет утечек.
Некоторые производители предлагают описанную выше процедуру для проверки горелки и трубопровода запальника. Здесь необходимо следить за тем, чтобы испытательное давление не превышало 10 дюймов WCP, чтобы не повредить газорегулирующий клапан.
Вода, холодная и теплая
Нагреватель следует устанавливать после насоса и фильтра и перед любым автоматическим дезинфицирующим оборудованием. То есть вода не должна содержать твердых частиц или грязи, когда она поступает в нагреватель, а контакт с коррозионно-активными химическими веществами должен быть сведен к минимуму путем их размещения ниже по течению.
Он также должен быть установлен как можно ближе к бассейну или гидромассажной ванне в водопроводной сети, чтобы предотвратить ненужные потери тепла.
Нагреватель лучше всего располагать на уровне поверхности бассейна или как можно ближе к нему, поскольку производители предварительно настраивают реле давления для установок нагревателя, которые обычно находятся на высоте 3 фута над или под поверхностью бассейна. Обратитесь к производителю за конкретными рекомендациями по установке на возвышении или под землей. Опять же, размер имеет решающее значение: производители предоставляют конкретные рекомендации по размерам труб или таблицы размеров труб в зависимости от скорости потока и расстояния.
Одно ключевое соображение: при использовании труб из ПВХ поместите радиатор между нагревателем и трубой — обычно это металлическая труба длиной примерно от 2 до 4 футов. Для получения наилучших характеристик получаемых соединений ПВХ/металл используйте металлический фитинг с наружной резьбой и фитинг с внутренней резьбой из ПВХ. Там, где это разрешено нормами и инструкциями производителя, ХПВХ — высокотемпературная версия ПВХ — может подключаться непосредственно к нагревателю. Чтобы компенсировать расширение трубы, на всех трубных соединениях следует использовать гибкий герметик.
Примечание. Некоторые обогреватели в настоящее время спроектированы таким образом, чтобы можно было напрямую подключать их к ПВХ.
Во избежание повреждения пластиковых фильтрующих элементов, которое может быть вызвано обратным сифонированием горячей воды в фильтр, на линии между фильтром и нагревателем должен быть установлен обратный клапан. Аналогичным образом, чтобы вода с высокой концентрацией химикатов не попадала обратно в нагреватель и, возможно, не вызывала коррозии теплообменника, между встроенным устройством подачи химикатов и нагревателем должен быть установлен специальный химически стойкий обратный клапан.
Установка может потребовать или не потребовать использования внешнего перепускного клапана и клапана сброса давления: обязательно ознакомьтесь с руководством по установке для каждой модели требований и других условий, которые могут потребовать таких устройств управления.
ПРОВОДКА ДЛЯ ТЕПЛА
Милливольтовые (или непрерывные вспомогательные) системы не требуют электрического обслуживания нагревателя. Однако для повышения энергосбережения в некоторых областях требуется, чтобы нагреватели использовали системы прерывистого зажигания, которые требуют электрических соединений или сетевого напряжения.
В большинстве случаев квалифицированный лицензированный электрик должен выполнять или оценивать эту часть работы — от панели автоматического выключателя до нагревателя или от стороны нагрузки часов до нагревателя.
Большинство моделей нагревателей рассчитаны на напряжение 120 или 240 вольт. Национальный кодекс топливного газа требует медного провода 14-го калибра для электрического обслуживания газовых нагревателей. Электрическая проводка должна быть проложена в водонепроницаемом кабелепроводе и жестко подключена к устройству.
Если циркуляционная система работает с таймером, старые нагреватели должны быть оснащены низковольтным выключателем, который выключает нагреватель перед выключением насоса. Эта цепь известна как пожарный выключатель нагревателя.
На милливольтовом нагревателе длина провода между нагревателем и таймером не должна превышать 30 футов. Сопротивление на более длинных пробегах снизит милливольтаж до уровня, который не будет поддерживать надежную работу газового клапана.
Наконец, все такие высоковольтные цепи требуют заземления и соединения в соответствии с Национальным электротехническим кодексом.
PSN благодарит Raypak Inc. за помощь в подготовке этой статьи.
Все, что вам нужно знать о газопроводе
Share This
Начало октября означает, что многие домовладельцы, живущие в северной части страны, должны будут запустить свои системы отопления. Природный газ является одним из наименее дорогих и наиболее эффективных способов топлива для печи или котла. Наряду с его преимуществами возникают проблемы безопасности и ответственности домовладельцев. В обязанности домашнего инспектора входит помощь в выявлении недостатков, которые могут поставить под угрозу безопасность жителей домов, использующих природный газ. Мы обсудим некоторые основы осмотра газопровода.
Подвод, ответвления и отводные линии или стояки
Трубопровод внутри дома называется газопроводом или трубопроводом здания. Ответвления идут к отдельным приборам. Ответвительная линия заканчивается отводной линией, которая представляет собой вертикальную трубу, спускающуюся к устройству от воздушной ответвительной линии. Эта отводная линия называется стояком, если по ней газ поступает к прибору от ответвления под прибором.
Сифон, грязеуловитель или капельница
В месте подключения прибора обычно имеется ловушка для отложений или грязеуловитель, иногда называемый капельницей, который включает в себя ниппель и колпачок. Этот удлинитель трубы обычно имеет длину не менее 3 дюймов и предназначен для сбора воды или посторонних материалов, которые могут быть в газе, до того, как они попадут в сам прибор. Это просто гравитационная система, в которой твердые и жидкие вещества падают в карман.

Труба после счетчика принадлежит домовладельцу
Трубопровод после газового счетчика обычно является обязанностью домовладельца. Трубопровод перед газовым счетчиком и сам счетчик обычно являются обязанностью газовой компании.
Материалы для труб
Сталь, медь, латунь: Наиболее распространенными газовыми трубами являются черные стальные трубы. Оцинкованная сталь, медь, латунь или CSST (гофрированные трубы из нержавеющей стали) также могут использоваться в некоторых областях, но некоторые коммунальные службы прямо запрещают использование меди. В других областях использование меди широко распространено. Вы должны знать, что приемлемо в вашем районе. Стальные трубы обычно черного цвета с фитингами из ковкого железа или стали. Оцинкованная сталь также используется в некоторых областях.
Соединители

Гибкие соединители: Гибкие соединители разрешены для подключения приборов к газопроводу. На месте соединения с жестким трубопроводом должен быть запорный вентиль. Этот клапан должен находиться в той же комнате, что и прибор.
Длина три или шесть футов и доступность: Гибкие соединители не могут проходить сквозь стены, пол или потолок, а также их нельзя скрыть. Длина гибкого разъема обычно ограничена 3 футами, за исключением газовых плит и сушилок для белья. Для этих приборов обычно допускается 6 футов. Сращивание или соединение соединителей с ниппелями часто запрещено. В некоторых юрисдикциях гибкие разъемы разрешены только для газовых плит, сушилок, уличных барбекю и других полупортативных приборов. Гибкие соединители могут быть запрещены на газовых печах, водонагревателях, обогревателях помещений и т. д. В районах, подверженных землетрясениям, гибкие соединители, скорее всего, будут использоваться на всех приборах, поскольку они обеспечивают некоторую степень защиты от утечки или разрыва газовых труб во время землетрясение. Проверьте свой местный газовый кодекс, чтобы определить, что разрешено, а что нет в вашем регионе.
Лента для герметизации резьбы
Лента для герметизации резьбы (часто ошибочно называемая лентой Teflon®) белого цвета не рекомендуется в качестве соединительного герметика для стальных газопроводов. Смазочно-охлаждающие жидкости, оставшиеся на трубной резьбе после изготовления, могут помешать уплотнению ленты. В некоторых местах разрешена желтая уплотнительная лента. Трубочная смазка предпочтительнее и может быть всем, что разрешено. Возможно, вам стоит обратиться в газовую службу. Спросите, должны ли вы сообщать о дефектах любой установки трубопровода с лентой для герметизации резьбы любого цвета.

Не в воздуховодах
Газопровод нельзя прокладывать через дымоходы или системы воздуховодов.
Запорный клапан
Хотя есть некоторые исключения, большинство приборов должны иметь запорный клапан рядом с собой.
Соединение газовых труб
Большинство властей не разрешают использовать газовые трубы в качестве средства заземления для электроснабжения. Однако соединение газопровода с системой электрического заземления является требованием во многих юрисдикциях. Часто это делается путем присоединения газового трубопровода к трубопроводу подачи воды (при условии, что он заземлен) часто рядом с водонагревателем. Чтобы предотвратить накопление электрического потенциала в газовом трубопроводе, которое может привести к возникновению дуги и воспламенению газа, мы хотим, чтобы газовый трубопровод имел нулевой электрический потенциал, соединив его с системой заземления.
Следующие проблемы являются типичными для газопроводов:
Утечки
Неправильные материалы
Неадекватная поддержка
Rusting
No Drip Leg
Отсутствующий клапан
. Неправильные разъемы
111111111111111111111111111111111111111
Трубы в дымоходах или системах воздуховодов
Медные трубы без соответствующей маркировки
Следствием всех этих проблем являются возможные утечки газа и взрывы.
Мы обсудили некоторые основы газопровода, которые домашние инспекторы должны хорошо понимать, чтобы выявлять потенциально небезопасные ситуации. Мы также перечислили десять условий, типичных для проблем с газопроводом. Подробное объяснение причин, стратегий осмотра и последствий можно найти в учебной программе ASHI@Home.
О программе обучения Carson Dunlop по инспекции домов
Учебная программа Carson Dunlop по инспекции домов — это единственный зарегистрированный колледж, посвященный обучению инспекции домов и созданный для вашего успеха. Узнайте больше о программе обучения Carson Dunlop по проверке домов
Стать инспектором
Поделиться
11 июля 2017 г. Сантехника, Технический
Новые правила для газовых котлов | Дымоход, шкаф, газовая труба и чердаки

Строительные нормы и правила охватывают многие аспекты установки нового котла, включая положение дымохода, эффективность, расположение котла, размер газовой трубы и слив конденсата. Некоторые из этих правил вступили в силу после того, как был установлен ваш последний котел, и вам придется их соблюдать, самое последнее повышение было 15 июня 2022 года. Если вы также перемещаете свой котел, вероятно, потребуется рассмотреть дополнительные правила. . Мы направляем вас сюда. Обратите внимание, что это руководство не заменяет приглашение инженера, зарегистрированного по газовой безопасности, для обследования.
Содержимое
Дымоходы
Расположение котла
Газовая труба
Конденсатная трубка
Регуляторы отопления и TRV
КПД котла и температура подачи
Размер котла
Зоны системы отопления
Изоляция труб
Фильтры для котлов и очистка
1. Дымоходы
Строительные нормы и правила содержат подробные указания о том, где дымоход может безопасно отводить газы. Сгорающий газ создает тепло, воду и CO2. Тепло необходимо для дома, а оставшиеся газы сгорания (состоящие из водяного пара, двуокиси углерода, твердых частиц, тяжелых металлов и кислых газов) необходимо удалять через дымоход. Положение дымохода важно, так как дымовые газы не должны повторно попадать в собственность через близлежащее окно или вызывать неудобства, например, выбрасываясь в проход ваших соседей.
Горизонтальный дымоход
Горизонтальный дымоход является самым простым и дешевым вариантом, так как он выходит прямо из задней части котла. Котел должен быть на внешней стене, а дымоход должен находиться на расстоянии 300 мм от открывающегося окна или двери или от карниза крыши. Если он ближе, инженер может использовать комплект управления дымоходом, чтобы отвести дымоход от окна или двери.
Горизонтальный дымоход не может выходить в другое замкнутое пространство, например, в гараж, или в общественный переулок, или в общий проход между двумя домами.
Дымоходы также не должны выходить слишком близко к границе вашего соседа. Дымоходы, которые указывают в том же направлении, что и граница вашего соседа (т. е. параллельны), должны находиться на расстоянии 300 мм от границы. Опять же, комплект управления шлейфом может помочь, если дымоход находится ближе. Дымоход, направленный к границе вашего соседа, должен находиться на расстоянии 600 мм от границы и 2 м от двери или окна в доме вашего соседа.
Горизонтальные дымоходы для конденсационных котлов должны быть немного приподняты, чтобы пары кислой воды стекали обратно в дымоход и безопасно выводились через конденсатную трубу.
Вертикальный дымоход
Вертикальный дымоход выходит из верхней части котла и может проходить через плоскую или скатную крышу или через стену в более высокой точке. Вертикальные дымоходы имеют ограничение на количество метров, на которое они могут перемещаться. Каждый производитель указывает это для каждого из своих котлов.
Для каждого изгиба дымохода максимальная длина, которую он может пройти, уменьшается на 1 метр. Например, котел, который может работать с дымоходом длиной до шести метров, может использовать шесть прямых метров дымохода или четыре метра с двумя коленами, или пять метров с одним коленом и так далее.
Как и в случае с горизонтальными дымоходами, точка выхода должна находиться на расстоянии 300 мм от открывающихся окон, но расстояние быстро увеличивается до 2000 мм для окон Velux и соседних окон Velux.
2. Расположение котла
Спальни
Новые газовые котлы можно устанавливать в любом месте дома, в том числе и в спальне, так как они являются «герметичными» приборами, т.е. не всасывают воздух из помещения. Старые котлы всасывали воздух из помещения, и это повышало риск отравления угарным газом. Их по-прежнему можно было разместить в спальне, но шкаф должен был хорошо проветриваться.
Ванные комнаты
Бойлеры также могут располагаться в ванных комнатах и обычно находятся в сушильном шкафу, однако они не могут располагаться над ванной или где-либо внутри неэлектрических «зон» (область вокруг раковин, ванн и туалетов).
На чердаке
Котлы обычно устанавливаются на чердаке, но это означает, что чердак должен быть легкодоступен в будущем, что увеличивает стоимость. Инженер производителя котла не будет присутствовать по гарантии, если эти положения не будут выполнены.
Котел должен быть подвешен на кирпичной стене (например, на фронтоне крыши или боковой стене) или на новой деревянной/фанерной стене, если это невозможно. Если он висит на новой фанерной стене, он должен выдерживать вес котла.
Если котел подвешен на фронтоне крыши, дымоход может выходить прямо наружу. Если он повешен на стену для вечеринок или на новую деревянную стену, дымоход необходимо будет вывести через крышу. Это увеличит затраты, особенно если необходимы строительные леса.
Чердак должен быть обшит досками от люка до котла, иметь постоянное освещение, стационарную лестницу и поручни вокруг люка. Если у вас есть 250-миллиметровая каменная стена или аналогичная изоляция в вашем пространстве под крышей, обшивка для доступа должна быть поднята, чтобы не раздавить изоляцию, так как это снижает ее эффективность. В качестве альтернативы замените эту область изоляции пенопластовой плитой эквивалентной эффективности.
Имейте в виду, что если вы установите пароконвектомат на чердаке или разместите на крыше водонагреватель, горячая вода будет доходить до кухонного крана дольше, так как ей нужно пройти дальше.
Также имейте в виду, что у вас будет длинная газовая труба от первого этажа до помещения на крыше. В этих обстоятельствах часто используется «Tracpipe», поскольку он предлагает непрерывный участок трубы, а не медь с соединениями.
В гараже
Котлы также могут быть установлены в гаражах. Они должны быть оснащены защитой от замерзания, чтобы предотвратить замерзание труб в холодную погоду, и трубы должны быть изолированы изоляцией из фольги. Котел должен быть достаточно высоким, чтобы избежать столкновения.
Зазоры в шкафу
Котел можно разместить в шкафу при условии соблюдения минимальных зазоров, указанных в инструкциях производителя. Котел должен быть полностью доступен, а свободное пространство перед котлом должно быть не менее 60 мм. Открывающийся шкаф обеспечивает 60 мм зазора при открытой дверце.
Кухни и подсобные помещения
В идеале котлы должны быть на внешней стене и рядом с внутренним водостоком, поэтому их так часто располагают на кухнях и подсобных помещениях.
3. Газовая труба
Это сложная область регулирования, и ошибиться в ней опасно. Вот почему вы должны использовать зарегистрированного инженера по газовой безопасности, так как они специально обучены в этой области. См. наше Руководство по аккредитации газовой безопасности, чтобы узнать, как проверить квалификацию вашего инженера.
Газовая труба может иметь диаметр 15 мм, 22 мм, 28 мм или 35 мм и полностью зависит от 1) размера котла и 2) длины газопровода. Для большого котла в конце длительного газового участка, например, для комбинированного котла мощностью 36 кВт на чердаке, потребуется газовая труба большего размера (возможно, сочетание 28 мм и 35 мм), чем для котла мощностью 12 кВт, расположенного рядом с газовым счетчиком.
Медь стоит дорого, и чем дольше идет газ, тем больше соединений в трубопроводе, которые являются слабым местом для утечек. Есть несколько способов снизить стоимость газовой трубы, а еще лучше попытаться сохранить существующую газовую трубу на месте. Во-первых, необходимо точно определить размер котла. Если котел более 18кВт, то он должен быть подключен к трубе диаметром 22 мм.
Для тепловых и системных котлов целесообразно использовать котел мощностью менее 18 кВт. Поскольку средняя потребность в тепле для домов в Великобритании составляет 6-8 кВт, это довольно просто. Конечно, длинный газопровод может означать, что вам нужна труба 22 мм.
Для комбинированных котлов необходимо избегать перехода с 22 мм на 35 мм! Придерживайтесь комбинации разумного размера. Если у вас только одна ванная комната, самый маленький пароконвектомат вполне удовлетворит ваши потребности.
4. Конденсатная труба
Если вы заменяете неконденсационный котел на конденсационный, вы впервые устанавливаете конденсационную трубу. Точно так же, если вы перемещаете свой существующий конденсационный котел на новое место, вашему установщику необходимо будет подумать, где провести трубу для конденсата.
Конденсационные котлы производят кислый водяной пар, который необходимо отводить через канализацию. Идеальным и лучшим местом для выпуска водяного пара является внутренняя канализационная труба, часто через кухонную раковину.
Если это невозможно, трубы можно проложить снаружи к сливу, однако труба должна быть больше, чтобы предотвратить замерзание. То же самое относится и к котлам в гаражах. Котел перестанет работать, если ваша внешняя труба для конденсата замерзнет – НАЧАЛЬНЫЙ СОВЕТ НАПОЛНИТЕ плохую горячую воду по трубе, чтобы она снова заработала.
5. Регуляторы отопления и TRV
В апреле 2018 года были введены новые строительные нормы и правила под названием Boiler Plus. Эти правила требуют «расширенных мер по энергосбережению» для всех новых комбинированных котлов и контроля «времени и температуры» для системных и тепловых котлов, также известного как программируемый комнатный стат.
Расширенные меры по энергопотреблению включают управление нагрузкой и компенсацией погодных условий, но они работают только в том случае, если они говорят на том же языке, что и ваш котел, а также средства автоматизации и оптимизации арендодателя (большинство интеллектуальных средств управления). Подробнее об этих элементах управления и совместимости см. в нашем Руководстве по Boiler Plus.
С 15 июня 2022 г. все радиаторы должны быть оснащены термостатами при установке нового котла (за исключением случаев, когда установлен комнатный термостат).
6. КПД котла и температура подачи
Все новые котлы должны иметь на этикетке «А-рейтинг», что соответствует КПД 92%. Однако, в отличие от другой бытовой техники, котлы не имеют фиксированного КПД. Они имеют рейтинг А только в том случае, если они оснащены совместимым регулятором модуляции и правильно настроены установщиком, понимающим требования к конденсационным котлам. Менее 1% инженеров прошли обучение по настройке конденсационных котлов. Подробнее см. в нашем руководстве Почему конденсационные котлы не конденсируются.
С 15 июня 2022 года для полных систем отопления (где также установлены все новые радиаторы и трубопроводы) размеры радиаторов должны быть рассчитаны на работу при температуре не выше 55°C. При замене только котла нет необходимости снижать температуру подачи. Однако для эффективности крайне важно, чтобы установщик снижал температуру подачи. Строительные нормы, по крайней мере, признают, что эффективность котла связана с более низкой температурой подачи. Вы можете прочитать больше о том, как более низкая температура подачи может сегодня компенсировать рост цен на энергоносители.
7. Размер котла
С 15 июня 2022 года при установке нового котла необходимо проводить расчет тепловых потерь, чтобы убедиться, что котел не слишком велик. Для комбинированных котлов котел должен иметь возможность снизить свою мощность до «типичной тепловой нагрузки жилого помещения». Другими словами, его минимальная выходная мощность в кВт не может превышать максимальную потребность в кВт для дома. Многие котлы имеют минимальную мощность 8 кВт, тогда как дома никогда не требуется больше 6-7 кВт даже в очень холодную погоду. Негабаритный размер котла является серьезной проблемой в Великобритании, и это увеличение, если строительные нормы являются попыткой предотвратить это.
8. Зоны системы отопления
Дома площадью более 150 квадратных метров (обычно дома с 4 спальнями и выше) должны быть разделены на две зоны радиаторов (например, наверху и внизу). Это может быть достигнуто с помощью трубопроводов или сгруппированных интеллектуальных TRV. Когда заменяется только котел, нет необходимости создавать отдельные зоны для дома площадью более 150 квадратных метров. Для домов площадью менее 150 кв. м требуется только одна зона.
9. Изоляция труб
При замене только котла необходимо изолировать все доступные трубы.
При установке всей системы все первичные трубопроводы отопления и горячего водоснабжения за пределами жилого помещения (например, на чердаках и под этажами) должны быть изолированы, а также все трубы, подсоединенные к бойлеру на протяжении не менее 1 м.
10. Фильтры котла и очистка
Коррозия стала проблемой с тех пор, как мы начали «герметизировать» наши системы отопления. Коррозия вызывается попаданием воздуха в воду, часто когда мы повышаем давление в наших котлах. Вместо того, чтобы лечить проблему — удалять воздух — промышленность перешла к лечению причины. Это включает в себя магнитные фильтры, которые удаляют корродированный металл до того, как он попадет в котел, и химическую обработку, которая, по мнению многих, не нужна и обходится окружающей среде очень дорого.
С 2019 г. вступил в силу стандарт BS7593, требующий наличия встроенного фильтра и химического ингибитора с новыми котлами. Фильтр следует обслуживать ежегодно, а воду проверять каждые 5 лет на правильность уровня ингибитора.
Эти методы не получили широкого распространения в Европе. В Германии используется процесс, известный как VDI 2035, который естественным образом обрабатывает воду для предотвращения коррозии и использует деаэратор для постоянного удаления воздуха из системы. Установщики должны купить оборудование и проверить уровень PH вашей воды, чтобы все было правильно. Не все производители котлов принимают VDI 2035, и вполне вероятно, что если ваш установщик использует этот метод, он или она будет устанавливать котлы, которые его принимают.

Расстояние между счетчиком и газовым котлом: Нормы на расстояние от газового счетчика до других приборов: нюансы размещения газовых расходомеров

Расстояние между газовой плитой и газовым котлом

На каком расстоянии от плиты устанавливать газовый котел?

Правильные расчеты

Какие требования предъявляются к установке газовых котлов

Монтажные расстояния

Нормы по отводу продуктов сгорания от котла

Назначение котельной

Какое расстояние должно быть между газовым настенным котлом с закрытой топкой и боковой стеной

Наши контакты

Монтаж котлов в домах индивидуальной застройки

Монтаж напольных котлов в отдельной топочной

Простые правила маскировки

Как вписать газовую колонку в кухонный интерьер

Варианты оформления и дизайн

Как спрятать коммуникации?

Где должен стоять газовый счетчик в частном доме

Требование к установке газовых котлов.

Подъем газового счетчика на высоту 2м (ответ от первоисточника) — Идеи ремонта

Установка в квартире газового счетчика: правила безопасности, монтажа, требования

Как выбрать газовый счетчик

Правила установки

Ввод в эксплуатацию

Пломбировка

Поверка

Сколько стоит установка силами специалиста

Площадь остекления в котельной с газовым котлом: требования, размеры по нормам

Требования перед проектированием газовой котельной

Нормативы и правила при расчете площади окна

Материал остекления

Алюминий

Пластик

Вентиляция

Дополнительные коммуникации

Известные производители

Где разрешена установка котла

Не допускается монтаж газовых котлов отопления:

Минимальные граничные габаритные требования к топочной

Монтаж газового котла: ключевые моменты

Модели под разные виды теплоносителя

Особенности воздухообмена

Требования к дымоходу

Когда решит проблему настенная модель

Скорее нет, чем да. Хотя однозначного ответа на ваш вопрос нет. Вот что вам стоит знать:

Установочное расстояние между газовой колонкой и газовым котлом. Расстояние от счетчика до котла

Какое расстояние должно быть от окна до газового котла?

Выбор по техническим параметрам

Правила установки прибора учета газа на кухне

Как спрятать счетчик и газовую трубу на кухне

Зачем соблюдать расстояние

Правила размещения труб и розеток

Чем регламентируются нормы

Расстояние от дымохода до стены

Как работает коаксиальный дымоход

Классификация коаксиальных дымоходов

Классификация по утеплению

Классификация по числу обслуживаемого оборудования

Классификация по типу вывода

Классификация по расположению

Материалы, из которых изготавливают коаксиальные дымоходы

Выбор дымохода

Требования к устройству дымохода

Правила монтажа

нюансы размещения счетчиков газа

Общие нюансы установки счетчиков газа

Расположение газового счетчика в помещении

Расстояние от газового счетчика до различных объектов

Дополнительные аспекты при установке счетчика

Установка уличного газового счетчика

Выводы и полезное видео по теме

Расстояние котла от газового счетчика, справка

стивфатбой

Кевиндгас

кевпамб

Субджексон

бенгасман

Проворный

бенгасман

Проворный

газ4ю
