Установка газового котла: нормативы, требования, правила
Газ пока остается самым дешевым видом топлива. Соответственно самое дешевое отопление получается именно на природном газе. Правда установка газового котла связана с определенными сложностями — помещения должны соответствовать нормам противопожарной безопасности.
Для установки мощных газовых котлов требуется отдельное помещениеСодержание статьи
Нормы установки газового котла
Чтобы при приеме газового котла в работу не возникло неприятностей, необходимо место установки выбрать в соответствии с действующими нормами. Установка газового котла в частном доме (одноквартирном или блокированном) регламентируется СНиП 31-02-2001, а правила установки в многоквартирных домах прописаны в СНиП 2.08.01.
Для частных домов
По нормам газовый котел может быть установлен в вентилируемом помещении, которое находится:
- на первом этаже дома;
- в цокольном или подвальном этаже;
- на чердаке:
- газовые котлы мощностью до 35 кВт (по МДС 41. 2-2000 до 60 кВт) можно устанавливать на кухне.
В отношении установки котлов на кухне в настоящее время действуют сразу две нормы. Согласно одного документа размещать можно отопительные приборы мощностью не более 35 кВт, согласно другого — не более 60 кВт. Причем речь только об отопительных приборах. Газовые плиты или другая техника, использующая газ не учитывается.
Как и где расположить газовый котелКак поступать? Необходимо узнать какой нормы придерживаются в вашем ГорГазе. Ведь именно их представители будут принимать оборудование в эксплуатацию. Собственно, все тонкости должен подсказать вам проектировщик, но и знать это желательно — вам ведь нужно будет готовить помещение под установку.
Где ставить
Теперь о том, где и как можно располагать газовое оборудование разной мощности. Речь пойдет о газовых котлах и колонках, мощность их суммируется:
- при мощности до 150 кВт включительно — в отдельном помещении на любом этаже, в том числе в подвальном и цокольном;
- от 151 кВт до 350 кВт включительно — в отдельном помещении первого, подвального или цокольного этажа, а также в отдельном пристроенном помещении.
Требования к кухням, на которых устанавливается газовый котел
При размещении на кухне проточного газового водонагревателя или отопительного котла на газу мощностью до 60 кВт, помещение должно отвечать следующим нормам:
Есть еще одно, которое в нормах не прописано, но которое существует: установка газового котла разрешена только в помещении с дверьми. В свете последних тенденций — убирать перегородки, а вместо дверей делать арки — это может быть проблемой. Без двери разрешение не подпишут. Выход — поставить раздвижные (откатные) или складные двери. Еще один вариант — стеклянные двери. Они не «грузят» интерьер, но их воспринимают именно как двери.
Все эти требования выполнять обязательно. С нарушениями вам просто не подпишут акт приемки.
Требования к отдельным помещениям
Требования к отдельным котельным похожи, но есть и некоторые отличия:
- Высота потолков — не менее 2,5 м;
- Объем и площадь помещения определяются удобством обслуживания, но не должны быть меньше 15 м3.
- Стены, ведущие в смежные помещения, должны иметь предел огнестойкости 0,75 ч и нулевым пределом распространения огня по конструкции (кирпич, бетон, строительные блоки).
- Вытяжка с теми же требованиями: на оттока — трехкратный обмен, на приток в том же объеме, плюс воздух на горение.
- В помещении должно быть окно. Площадь стекла — не менее 0,03 м2 на один кубометр объема.
Если оборудование устанавливается мощностью от 150 кВт, одно из обязательных условий — наличие выхода на улицу. Может быть оборудован второй выход — в подсобное помещение (не жилое). Это может быть кладовая или коридор. Двери должны быть противопожарные.
Так выводят дымоход от настенного газового котла с закрытой камерой сгоранияОбратите внимание, что при расчете окон считается площадь стекла, а не размеры оконного проема. Причем в некоторых случаях требуют наличие хотя бы одного стекла с площадью не менее 0,8 квадратного метра. Если увеличивать окна проблематично, в можно сделать подобное окно в двери (в нормативе не сказано, что оно должно быть в стене).
Как пристраивать котельные
Иногда в доме нет возможности выделить отдельное помещение. В этом случае котельную пристраивают. Нормы по высоте потолков, объему, остеклению и вентиляции остаются такими же, как и для отдельных помещений, только добавляются еще специфические нормы:
Учтите, что пристройку необходимо регистрировать. Без официальных документов на ее вам никто газ не проведет. И еще: при ее проектировании закладывайте все нормы без отклонений, иначе не примут. Если установка газового котла планируется в уже имеющемся помещении, на некоторые отклонения могут закрыть глаза или предложить определенную компенсацию (при недостающем объемеили высоте потолков могут попросить увеличить площадь остекления). Для вновь строящихся зданий (и пристроек тоже) таких скидок нет: в них должны быть заложены все нормативы.
Объединенные кухни
Сегодня стало модным иметь квартиры-студии или объединять кухню с гостиной. Получается единое большое пространство, в котором легко реализовать дизайнерские идеи. Но, газовая служба расценивает такое помещение как жилое и ставить газовое оборудование запрещает.
Установить газовый котел на кухне можно лишь при наличии работающей вентиляции и дверейС квартирой-студией решить проблему не удастся, а с объединенной выход есть. Если вы только планируете объединение кухни и гостиной, при оформлении документов полученное помещение назовите кухня-столовая. Это помещение не жилое, так что ограничений не будет. Если бумаги уже оформлены, можно попытаться их переделать или пойти другим путем — установить раздвижную перегородку. Правда, и в этом случае потребуется переделка документов.
Место для установки газового котла
Если говорить конкретно о квартирах, то устанавливают газовые котлы в них большей частью на кухнях. Тут есть все необходимые коммуникации: водопровод, газ, есть окно и вытяжка. Остается только определить подходящее место для котла. Для такой установки используют настенные (навесные) котлы. Они устанавливаются на несколько крюков, закрепленных на стенах (идут обычно в комплекте).
Что касается установки в других помещений квартиры или дома, как правило, ни одно из них не проходит по требованиям. Например, в ванной нет окна с естественным освещением, коридор обычно не подходит по размерам — не хватает допусков от углов или до противоположной стены, обычно нет вентиляции совсем или она в недостаточном объеме. С кладовками та же беда — нет вентиляции и окон, не хватает объема.

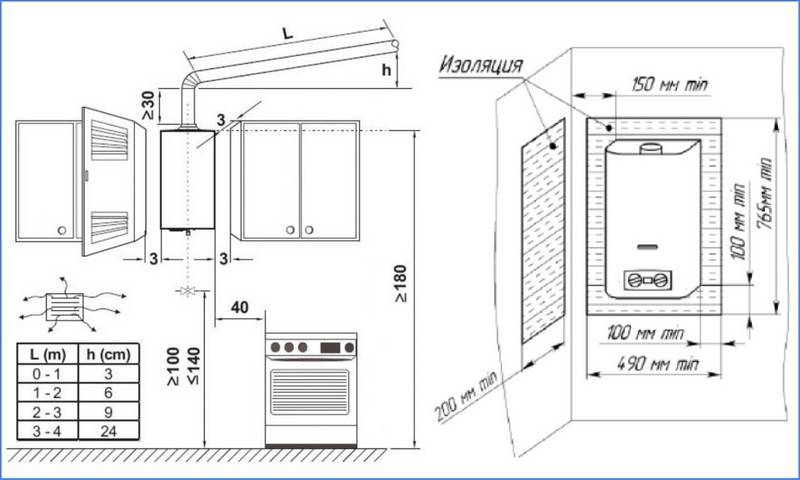

Точное расстояние от стен и других предметов указывается в инструкции по эксплуатации котлаПри наличии в доме лестницы на второй этаж, часто владельцы хотят поставить котел под лестницей или в этом помещении. По объему оно обычно проходит, а по вентиляции придется ее делать очень мощной — считается объем в двух уровнях и необходимо обеспечить его трехкратный обмен. Для этого потребуется несколько труб (три и больше) очень большого сечения (не менее 200 мм).
После того, как определились с помещение под установку газового котла, остается найти для него место. Оно выбирается исходя из типа котла (настенный или напольный) и требований производителя. В техпаспорте обычно подробно прописываются расстояния от стены справа/слева, высота установки относительно пола и потолка, а также расстояние от фронтальной поверхности до противоположной стены. У разных производителей они могут отличаться, так что стоит внимательно изучить руководство.
Нормы установки по СНиПу
На случай отсутствия таких рекомендаций в паспорте оборудования, установка газового котла может проводится по рекомендациям СНиПа 42-101-2003 п 6,23. Там сказано:
- Устанавливаться газовый котлы могут на несгораемые стены на расстоянии не менее 2 см от нее.
- Если стена трудносгораемая или сгораемая (деревянные, каркасные и т.п.) она должна быть защищена несгораемым материалом. Это может быть трех миллиметровый лист асбеста, поверх которого закреплен лист металла. Также ка защита рассматривается штукатурка слоем не менее 3 см. В этом случае навешивать котел надо на расстоянии 3 см. Размеры несгораемого материала должны превышать размеры котла на 10 см с боков и снизу, а сверху должны быть больше на 70 см.
Относительно листа асбеста могут возникнуть вопросы: сегодня он признан опасным для здоровья материалом. Заменить его можно слоем картона из минеральной ваты. И еще учтите, что несгораемым основанием считается также и керамическая плитка, пусть даже она уложена на деревянные стены: слой клея и керамика как раз дают требуемую огнестойкость.
На деревянные стены газовый котел можно повесить только при наличии несгорающей подложкиТакже регламентируется установка газового котла относительно боковых стен. Если стена негорючая — расстояние не может быть меньше 10 см. Для горючих и трудногорючих это расстояние — 25 см (без дополнительной защиты).
Требование к установке газовых котлов.
Занимаясь газификацией собственного домовладения, нужно знать определенные нормативно-технические требования к установке газовых котлов. В этой статье мы рассмотрим некоторые нормы и правила, которые необходимо соблюдать при монтаже напольных и настенных газовых котлов в котельных (топочных) помещениях без установки другого газового оборудования. Общие положения.Газовые котлы устанавливаемые на полу, называются напольными и соответственно на стене – настенными. Кроме этого, существуют такие понятия как котлы с закрытой камерой сгорания и открытой. В котлы с открытой камерой сгорания воздух, используемый для процессов горения, поступает из помещения, где установлен сам агрегат. Соответственно, для компенсации этого потребляемого воздуха, в котельную должен быть организован естественный приток. Для отвода отработанных газов котел соединяется с дымоходом. К помещению, где располагается этот «симбиоз» вентиляционно-газового оборудования, предъявляются довольно жесткие требования, которые мы рассмотри дальше. Как правило, котлы с открытой камерой сгорания – это напольные котлы с естественной тягой. Котлы с закрытой камерой сгорания характеризуются тем, что воздух, необходимый для сгорания топлива, забирается с улицы. Для этого котел комплектуется коаксиальным дымоходом, подключенным к корпусу. Коаксиальный дымоход состоит из внутренней и наружной трубы. Наружная труба служит для притока свежего воздуха. А через внутреннюю трубу, происходит выброс продуктов сгорания. То есть эта конструкция выполняет функции и вентканала и дымохода для помещения. Настенные котлы — это котлы с закрытой камерой сгорания, установка которых не требует определенного объема помещения и наличия естественного освещения. Требования к котельному помещению Необходимый объем котельной зависит от суммы тепловых мощностей емкостных и проточных водонагревателей, которая называется суммарной тепловой мощностью. Так, если суммарная тепловая мощность до 30 кВт, то объем помещения должен быть 7,5 м3 , если эта мощность в диапазоне 30-60 кВт – то 13,5 м3 , а от 60 до 200 кВ – объем помещения должен быть не менее 15 м3.
Отвод продуктов сгорания. Отвод продуктов сгорания газовых котлов должен осуществляться закрытым дымоудалением от каждого газового котла по своему дымоходу. В существующих зданиях допускается подключение нескольких отопительных котлов в один дымоход при условии подключения дымовых труб от котла на расстоянии 0,75 см друг от друга или на одном уровне, но с рассечкой в дымоходе высотой от 0,75 см и выше. При этом сечение дымохода рассчитывается с условием одновременной работы котлов. Материалом для изготовления дымоходов служат металлические и асбестосодержащие трубы, которые монтируются строго вертикально Дымовая труба, отводящая продукты сгорания, выводится на крышу на высоту не менее чем на 0,5 м над кровлей, если крыша с уклоном. Если без уклона, то высота дымохода составляет 2 м и более. Правила установки газовых котлов.По нормам и правилам установка газовых котлов в помещениях ванных комнат запрещена. Расстояние между выступающими частями газовых горелок котлов и противоположной стеной помещения должно быть более 1 м. Расстояние между корпусом отопительного котла и стеной из негорючих материалов, на которую он монтируется, должно составлять 10 см. Допускается монтаж агрегата на стенах из горючих материалов, покрытых для изоляции стальным кровельным листом по асбесту толщиной 3 мм. При монтаже напольного газового котла пол в помещении котельной должен быть из несгораемого материала.
|
Какое максимальное расстояние подвода газовой магистрали до котла?
Мой текущий газопровод входит в мой гараж, где он подключен к настенному счетчику. Гараж подлежит сносу и перестройке под 2-ю пристройку. Поэтому мне нужно, чтобы NG перенаправила электропитание на внешний счетчик. Уловка 22, NG не может перенаправить маршрут к новому месту, пока восстановленная стена не будет на месте, но я не могу снести и построить заново, пока не будет перенаправлена газовая магистраль. Как я вижу, у меня есть 2 варианта:
1. Заплатите дважды за NG, чтобы выполнить 2 перемаршрута (1 промежуточный предел и 2-е конечное местоположение)
2. Установите в полускрытый наземный короб вокруг передней части дома.
Если я выберу вариант 2, то это означает, что счетчик будет в 7-8 метрах от котла. Это проблема? Кроме того, какой маршрут нам разрешен для подключения к котлу? Внутреннее соединение было бы кошмаром, так как это сплошное свойство (в этом месте нет перегородки). Можем ли мы зарыть трубу в землю на метр кругом до перестроенного гаража, чтобы можно было продолжить прокладку вдоль стены и на кухню?
Помощь и совет будут очень кстати.
2
2 ответа от инженеров-газовиков MyBuilder
Лучший ответ
London Efficiency Ltd
Лондон • На сайте с 12 июля 2016 г. • 3 рабочие места, 100% положительный обратная связь
Добрый вечер,
Новая подача газа должна иметь соответствующий размер в соответствии с мощностью котла в кВт, чтобы гарантировать, что устройство не будет загазовано, это означает, что чем длиннее газовая труба и изгибы, тем больший диаметр потребуется. для обеспечения правильного горения прибора и поддержания правильного рабочего давления газа.
Глубина и защита трубопровода должны быть учтены при прокладке трубопровода, например, рукава и т. д….
Я надеюсь, что это помогло вам….
С уважением,
Кенни Дезиттер
Технический менеджер @London Efficiency Ltd
2016-08-20T20:10:01+01:00
Ответ дан 20 августа 2016 г.
Alpha Gas Services Ltd
Кардифф • Участник с 8 мая 2017 г. • 135 рабочие места, 98% положительных результатов обратная связь
В соответствии со стандартом BS 6891 (газопроводы в жилых домах) система газопроводов должна быть спроектирована таким образом, чтобы она могла снабжать ВСЕ приборы одновременно с максимальной потерей давления 1 мбар от выхода газового счетчика до всех входных соединений прибора.
Мы должны рассчитать фактическую длину трубы плюс фитинги или изгибы, чтобы преобразовать тепловложение прибора в расход газа и т. д.
Типично для максимальной длины (около 30 м) мы увеличиваем диаметр трубы до 35 мм меди.
Заглубленные трубы должны иметь рукава, над трубой должно быть не менее 25 мм покрытия стяжки, компрессионные соединения или соединения не могут быть заглублены, медные, гофрированные трубы из нержавеющей стали могут быть заглублены.
С уважением
Панос
2017-05-08T19:25:02+01:00
Ответ дан 8 мая 2017 г.
котел расстояние от газового счетчика, помогите
стивфатбой
- #1
привет, у меня на кухне установлен новый Ariston 28kw. счетчик находится в 37 м от котла, включая изгибы, которые я выделил 0,5 метра для каждого изгиба. у него уже есть газовая линия 22 мм, мне нужно повысить класс это до 28 мм, у меня есть газовая плита на той же линии, 1 человек корги говорит, что вам нужно 28 мм, другой говорит, что вы можете обойтись 22 мм, помогите !!!!
Кевиндгас
- #2
нам понадобится мощность варочной панели, а также котла и расстояние между трубопроводами, чтобы ответить правильно.
Я думаю, что часть трубы нужно увеличить до 28 мм
кевпамб
- #3
, 1 человек корги говорит, что вам нужно 28 мм, другой говорит, что вам может сойти с рук 22 мм, помогите !!!! icon_rolleyes.gif icon_eek.gif
Нажмите, чтобы развернуть…
вам “не уйти” с проклейкой трубопровода
Субджексон
- #4
Для котла мощностью 28 кВт требуется почти 3 кубометра газа в час. Максимальная длина 22, которая пропускает столько газа, составляет около 2 м. Учитывая, что у вас есть плита, я бы сказал, что большая ее часть должна быть 28.
Проходите мимо парня, который говорит, что 22 – это нормально, его стетсон, когда он уходит.
бенгасман
- #5
Беглый взгляд на таблицы показывает, что 37 метров в 28 мм дает около 3,7 м3, достаточно для вашего котла и варочной панели, если все соединения аккуратно зачищены. и это то, что многие сантехники не утруждают себя делать.
Я бы посоветовал сделать первый бит из 35, если его легко установить, чтобы обеспечить дополнительное использование газа, если вы решите добавить/обновить прибор.
Проворный
- #6
Почему бы не сделать последний бит в 35 мм?
Тони
бенгасман
- #7
Немного догадок.
При такой длине я догадался, что первым шагом будет долгий путь под полом. Это легко сделать и не нужно это скрывать.
Вы когда-нибудь предлагали хозяйке поместья прикрепить к стене на кухне газовую трубу диаметром 35 мм? Я бы не стал, если бы я был тобой.
Проворный
- #8
Это был бы очень большой дом, если бы от одной части до другой было 37 м!
Скорее всего, это квартира наверху с внешним счетчиком.
Переход на большую трубу дает меньше ограничений, чем переход на меньшую трубу!
Не большая разница, но…
Тони
газ4ю
- #9
Поскольку у вас есть 2 прибора, то длину трубы, по которой должен проходить газ для обоих из них, необходимо удвоить для ваших расчетов в качестве отправной точки.
бенгасман
- #10
Эджайл сказал:
Не большая разница, но…
Тони
Нажмите, чтобы развернуть…
Разница в том, что: пить кофе или носить его.
Забудьте обо всех технических аспектах.
Я НЕ собираюсь предлагать ей в помещении втыкать большую долбаную трубу диаметром 35 мм на стену Ее Кухни. НЕТ. Не я. Ты делаешь это.
Я уже потерял большую часть волос, я не хочу потерять большую часть зубов.
бенгасман
- #11
газ4вы сказали:
Поскольку у вас есть 2 прибора, то длину трубы, по которой должен проходить газ для обоих из них, необходимо удвоить для ваших расчетов в качестве отправной точки.
Нажмите, чтобы развернуть…
Эээ, как ты это делаешь, Дэйв?
Проворный
- #12
Он основывал это (ошибочно) на том, что и котел, и плита используют одинаковую мощность!
Грубо говоря, так как плита может потреблять максимум 10 кВт, а котел 30 кВт, то, как правило, можно увеличить длину трубы на 33%, чтобы получить эффективную длину 50 м при нагрузке 30 кВт.
Хотя это было бы очень запутанно, но это показывает, насколько неправ установщик, который сказал, что 22-миллиметровая газовая труба будет!
Без подсчетов я бы предположил, что около 25 м должно быть в 32 мм.
Тони
бенгасман
- №13
Эджайл сказал:
. ..Очень грубо, так как плита может потреблять максимум около 10 кВт, а котел – 30 кВт, то, как правило, он может увеличить длину трубы на 33%, чтобы получить эффективную длину 50 м при нагрузке 30 кВт….
Тони
Нажмите, чтобы развернуть…
Все еще странный способ делать вещи.
Я считаю, что намного проще сложить 10 и 30 и проверить таблицы для нагрузки 40 кВт.
Требования к трубам для 20 метров мощностью 40 кВт не такие, как для 40 метров мощностью 20 кВт, поэтому увеличение длины для компенсации более высокой нагрузки может привести к использованию неправильного размера.
Должен признаться, обычно не заморачиваюсь расчетами.
Очень грубая оценка, если результат близок к границе (в пределах примерно 20%), я просто спрашиваю клиента, заинтересован ли он в получении следующего размера, чтобы учесть будущие обновления/дополнения при 10% увеличении цены на газовую трубку. .
Еще нужно встретить первого, который говорит: “нет, я не хочу удвоить мощность за 10% больше денег”.
газ4ю
- №14
Не основываясь (ошибочно) на том, что оба используют одну и ту же силу, просто следуя правилам.
Очевидно, что-то, что вы забыли прочитать в последнее время Тони
Если установлены 2 прибора, трубопровод должен давать падение только на 1/2 мбар для каждого, если 3, то 1/3 для каждого и т. д. и т. д.
Посмотрите в книге по газовой безопасности.
Проворный
- №15
газ4вы сказали:
Если установлены 2 прибора, трубопровод должен обеспечивать перепад давления только 1/2 мбар для каждого, если 3, то 1/3 для каждого и т.д. и т.п.
Нажмите, чтобы развернуть…
Если это действительно так сказано, то я бы сомневался, правильно ли это!
Что изменилось, чтобы каждый из них больше не мог получить падение давления на счетчике -1 мБ или меньше при обоих включенных приборах?
Где инструкторы/оценщики газа?
Тони
