Требования по прокладке кабелей вблизи газопроводов

31 января 2019 k-igor

В последнее время часто приходилось заглядывать в ПУЭ и искать требования по прокладке электрических кабелей и установке оборудования вблизи газопроводов. Каждый раз на это тратил время и чтобы в дальнейшем экономить время, хочу собрать все основные требования в одной статье.

Практически все требования по прокладке кабелей параллельно газопроводам представлены в ПУЭ. Кое-что имеется в ТКП 339-2011 (РБ), но там требования идентичны.

Когда читаете ПУЭ, обращайте внимание, к какой главе относится то или иное требование.

Начнем с прокладки кабелей до 16 мм2, т.е. с электропроводок:

2.1.57. При параллельной прокладке расстояние от проводов и кабелей до трубопроводов должно быть не менее 100 мм, а до трубопроводов с горючими или легковоспламеняющимися жидкостями и газами — не менее 400 мм.

Исходя из данного пункта, минимальное расстояние от электропроводки до газопровода должно быть не менее 400 мм.

При прокладке кабелей в производственных помещениях нужно учитывать:

2.3.134. При прокладке кабельных линий в производственных помещениях должны быть выполнены следующие требования:

3 Расстояние между параллельно проложенными силовыми кабелями и всякого рода трубопроводами, как правило, должно быть не менее 0,5 м, а между газопроводами и трубопроводами с горючими жидкостями — не менее 1 м. При меньших расстояниях сближения и при пересечениях кабели должны быть защищены от механических повреждений (металлическими трубами, кожухами и т. п.) на всем участке сближения плюс по 0,5 м с каждой его стороны, а в необходимых случаях защищены от перегрева.

Пересечения кабелями проходов должны выполняться на высоте не менее 1,8 м от пола.

Параллельная прокладка кабелей над и под маслопроводами и трубопроводами с горючей жидкостью в вертикальной плоскости не допускается.

Как видим, в подобных условиях мы должны выдержать расстояние 1 м.

При прокладке кабелей в земле необходимо руководствоваться:

2. 3.88. При параллельной прокладке расстояние по горизонтали в свету от кабельных линий напряжением до 35 кВ и маслонаполненных кабельных линий до трубопроводов, водопровода, канализации и дренажа должно быть не менее 1 м; до газопроводов низкого (0,0049 МПа), среднего (0,294 МПа) и высокого давления (более 0,294 до 0,588 МПа) — не менее 1 м; до газопроводов высокого давления (более 0,588 до 1,176 МПа) — не менее 2 м; до теплопроводов — см. 2.3.89. В стесненных условиях допускается уменьшение указанных расстояний для кабельных линий до 35 кВ, за исключением расстояний до трубопроводов с горючими жидкостями и газами, до 0,5 м без специальной защиты кабелей и до 0,25 м при прокладке кабелей в трубах. Для маслонаполненных кабельных линий 110-220 кВ на участке сближения длиной не более 50 м допускается уменьшение расстояния по горизонтали в свету до трубопроводов, за исключением трубопроводов с горючими жидкостями и газами, до 0,5 м при условии устройства между маслонаполненными кабелями и трубопроводом защитной стенки, исключающей возможность механических повреждений.

Параллельная прокладка кабелей над и под трубопроводами не допускается.

При прокладке кабелей в земле следует уточнять давление газопровода, т.к. расстояние до газопровода низкого давления  принимается 1 м,  а до газопровода высокого давления – 2 м.

На производственных территориях трубопроводы и кабели часто прокладывают на общих эстакадах:

7.3.121. По эстакадам с трубопроводами с горючими газами и ЛВЖ помимо кабелей, предназначенных для собственных нужд (для управления задвижками трубопроводов, сигнализации, диспетчеризации и т.п.), допускается прокладывать до 30 бронированных и небронированных силовых и контрольных кабелей, стальных водогазопроводных труб с изолированными проводами.

Небронированные кабели должны прокладываться в стальных водо-газопроводных трубах или в стальных коробах.

Бронированные кабели следует применять в резиновой, поливинилхлоридной и металлической оболочках, не распространяющих горение. Рекомендуется эти кабели выбирать без подушки. При этом стальные трубы электропроводки, стальные трубы и короба с небронированными кабелями и бронированные кабели следует прокладывать на расстоянии не менее 0,5 м от трубопроводов, по возможности со стороны трубопроводов с негорючими веществами.

Строительные конструкции эстакад и галерей должны соответствовать требованиям гл. 2.3.

При числе кабелей более 30 следует прокладывать их по кабельным эстакадам и галереям (см. гл. 2.3). Допускается сооружать кабельные эстакады и галереи на общих строительных конструкциях с трубопроводами с горючими газами и ЛВЖ при выполнении противопожарных мероприятий. Допускается прокладка небронированных кабелей.

На эстакадах расстояние от кабелей до трубопроводов должно быть не менее 0,5 м.

Заодно давайте посмотрим, какое расстояние необходимо принимать от силовых щитков, выключателей, розеток и других элементов электроустановок:

7.1.28. …При размещении ВУ, ВРУ, ГРЩ, распределительных пунктов и групповых щитков вне электрощитовых помещений они должны устанавливаться в удобных и доступных для обслуживания местах, в шкафах со степенью защиты оболочки не ниже IP31.

Расстояние от трубопроводов (водопровод, отопление, канализация, внутренние водостоки), газопроводов и газовых счетчиков до места установки должно быть не менее 1 м.

7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

Выключатели, розетки и другая мелочевка не может быть ближе 0,5 м от газопровода. Расстояние от силовых щитов до всех трубопроводов принимается не менее 1 м.

Теперь я знаю, что основные требования по размещению электрооборудования и прокладке кабелей вблизи газопроводов можно найти в одной статье.

Если что-то забыл, пишите =)

Советую почитать:
Вы можете пролистать до конца и оставить комментарий. Уведомления сейчас отключены.

КАКИМ ДОЛЖНО БЫТЬ РАССТОЯНИЕ ОТ ГАЗОВОЙ ТРУБЫ ДО РОЗЕТКИ

Каким должно быть расстояние от газовой трубы до розетки

Современную квартиру невозможно представить без бытовых приборов, системы отопления, водопровода и канализации. Эти элементы, необходимые для комфортной жизнедеятельности человека, мирно сосуществуют в пределах одной квартиры. При этом важно не забывать правила безопасного расположения коммуникаций и электроприборов по отношению друг к другу. Так, например, при подключении бытовых приборов на кухне нужно учитывать расстояние от газовой трубы до розетки, от которой они работают, расстояние от розетки и кабелей электроснабжения до отопительных приборов – батарей, конвекторов. Попробуем разобраться в этом вопросе, чтобы избежать аварийных ситуаций, штрафов и переделок.

Зачем соблюдать расстояние

Кухня – самый загруженный электроприборами участок. Холодильник, микроволновая печь, вытяжная система, посудомоечная машина – вот малая толика бытовой техники, без которой ее невозможно представить. Поэтому безопасность в этой части квартиры должна быть на первом месте. Электричество, газо- и водоснабжение — полезные изобретения, но в руках халтурщика или безответственного человека они становятся причиной пожаров, травм, аварий. Чтобы избежать подобных неприятностей при разработке дизайна кухни нужно тщательно продумать все детали интерьера, а также внимательно отнестись к расположению розеток по отношению к газовой трубе, варочной поверхности, отопительным приборам. От этого зависит здоровье, благополучие, а иногда и жизнь человека.

Правила размещения труб и розеток

Прокладывая электрокабель, нужно учитывать, что он нагревается от токов, и отопительный прибор, находящийся рядом, тоже нагревает окружающий воздух. Поэтому лучше вообще избегать прокладки проводов вблизи труб газоснабжения и отопления. Но если не получается, следует помнить, что нормами ПУЭ (правил устройства электроустановок) регламентировано, что температура воздуха в таких случаях не должна превышать +25˚С, поэтому в целях соблюдения правил пожарной безопасности, расстояние при параллельной прокладке расстояние от кабелей и проводов до труб отопления должно быть не меньше 100 мм, а до газовых труб – 400 мм. При пересечении проводов с горячими трубопроводами расстояние между ними должно быть не меньше 50 мм, а с газопроводами – не меньше 100 мм.

Выключатель, розетка от газовой трубы должны размещаться на расстоянии не меньше 0,5 метра. Это требование обусловлено тем, что в газопроводе находится легковоспламеняющийся газ, а при аварийной ситуации малейшая искра из розетки или выключателя станет причиной непоправимой беды.

Чем регламентируются нормы

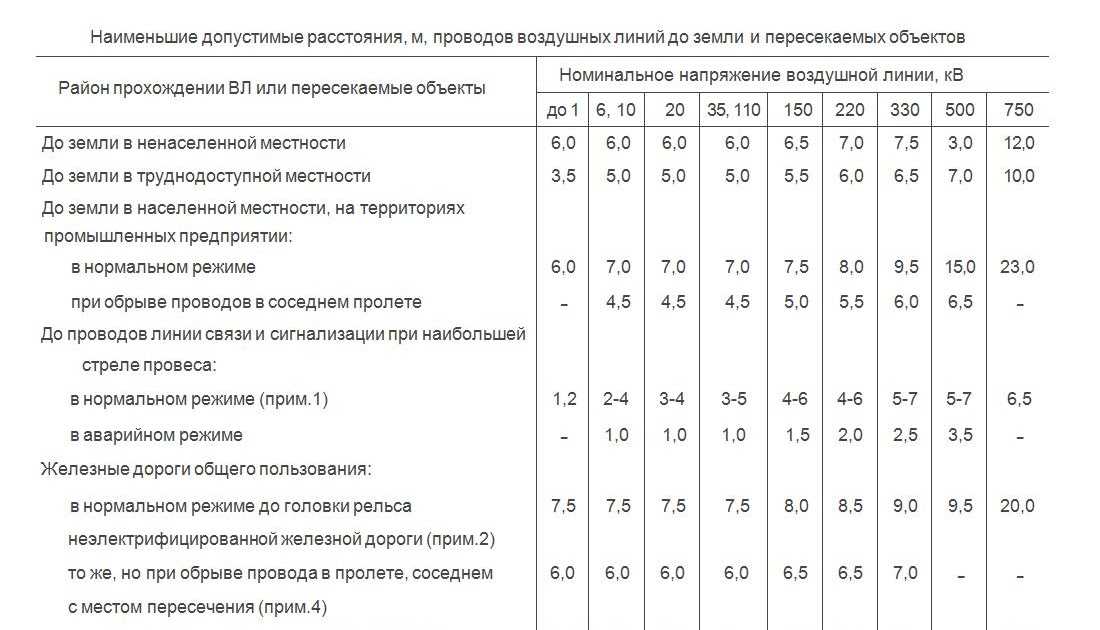

Расстояние от розетки до трубопровода, от электрокабелей до газовых труб регламентируется группой нормативных правовых актов Минэнерго – ПУЭ – правилами устройства электроустановок. В них четко описаны требования, предъявляемые к отопительным системам, газопроводам, их расположению по отношению к электрокоммуникациям.

Все параметры расположения электроприборов, проводов, розеток по отношению к газовым и отопительным трубам должны быть обозначены в проекте помещения. Они обязательно прописываются при составлении план-схемы кухни или другого помещения. Контроль над соблюдением возлагается на работников газовых контор. Они фиксируют нарушение и дают предписание устранить недостатки.

Но в любом случае, каждый из нас должен понимать, что от грамотного расположения всех коммуникаций в квартире зависит сохранность жилья, здоровье и жизнь его обитателей, безопасная эксплуатация оборудования на протяжении долгого времени.
