Нормы установки коаксиального дымохода: требования и правила

Выбор оптимального дымохода для газового котла – непростая, но вполне реализуемая задача. Ведь хочется, чтобы это была предельно простая в монтаже и эксплуатации конструкция, да еще и с высоким КПД. Всем требованиям отвечает коаксиальный тип, установка которого может стать некой «загвоздкой». Согласны?

Мы поможем разобраться в достаточно сложных вопросах. Предоставляем посетителям сайта обширную информацию о правилах сооружения коаксиального дымоотвода, о подборе и обустройстве оптимального варианта. У нас вы найдете ценные советы по декорированию участков каналов, проложенных внутри домов.

В предложенной нами статье подробно описаны нормы установки коаксиального дымохода. Приведены полезные схемы для его грамотной сборки и монтажа. Информацию подтверждают и дополняют фото-подборки и видео-руководства.

Содержание статьи:

• Принцип работы и устройство
• Особенности монтажа коаксиальных дымоходов
  • Основные требования к установке
  • Проблема неправильного уклона
  • Основы выбора горизонтального или вертикального типа
  • Устройство хорошей вентиляции
• Выводы и полезное видео по теме

Принцип работы и устройство

В семействе устройств для отведения продуктов сгорания коаксиальный дымоход стоит особняком. Эта современная конструкция гораздо эффективнее и безопаснее, чем обычная дымоходная труба. Такая система идеально подходит для котлов с закрытой камерой сгорания.

Чтобы сделать коаксиальный дымоход, необходимо взять две трубы разного диаметра и вложить узкую трубу внутрь широкой. Еще нужно соединить внутреннюю сторону широкой трубы и внешнюю сторону узкой трубы специальными перемычками таким образом, чтобы центральные оси обеих труб совпадали. Ну вот, коаксиальный дымоход готов.

На практике такую конструкцию, разумеется, проще и надежнее купить, чем сделать. Стоимость коаксиального дымохода будет повыше, чем цена обыкновенной трубы из нержавеющей стали, но расходы окупятся в полной мере.

Галерея изображений

Фото из

Использование коаксиального дымохода позволяет выводить продукты сгорания через фасад дома, нет необходимости устанавливать 5 м вертикальной дымовой трубы

Сборку дымохода коаксиального типа можно провести собственными руками, по стоимости это наиболее дешевый способ устройства дымовой трубы

Круглые в сечении и гладкие внутри коаксиальные трубы лучше всех выводят дымовые образования котлов и печей на твердом и жидком топливе, считаются идеальными для работы с газовым оборудованием

Кроме горизонтальных схем установки коаксиальных труб активно применяются вертикальные, потому что при эксплуатации не сжигается кислород в помещении

Монтаж дымохода следует выполнять в соответствии с инструкцией изготовителя. К примеру, в сторону оголовка трубы должен соблюдаться уклон в 1 см на 1 м, чтобы назад не стекал конденсат

Коаксиальные системы выпускают в утепленном варианте и в модификациях без утепления. При использовании утепленных элементов дымоход можно вывести над кровлей и проложить большую часть трубы параллельно фасаду

Длину горизонтальной части системы ограничивают указания производителя. Обычно она не может превышать 3 – 4 м

Из-за сбрасываемого в атмосферу дыма коаксиальный дымоход нельзя устанавливать ближе чем на 1 м под окнами. Исключение – вентиляционные окна фронтонов

Коаксиальный дымоход на бревенчатом фронтоне

Доступный по цене и схеме реализации вариант

Установка в паре с оборудованием любого типа

Вертикальные варианты коаксиальных конструкций

Ошибки в установке горизонтальной трубы

Утепленные модификации труб

Длина горизонтальных участков

Вывод коаксиального патрубка на фронтоне

Двойная труба необходима для одновременного выполнения двух функций. По внутренней узкой трубе из топки котла отводятся продукты сгорания. А через просвет между внутренней и внешней трубой в камеру сгорания поступает воздух, т.е. кислород, необходимый для горения топлива.

Такое решение имеет целый ряд преимуществ. Альтернативой коаксиальному дымоходу является традиционный дымоход в сочетании с принудительным нагнетанием воздуха в камеру сгорания.

В этом случае воздух обычно забирается из помещения, в котором установлен котел. Коаксиальный же дымоход позволяет брать воздух с улицы и подавать его непосредственно в топку.

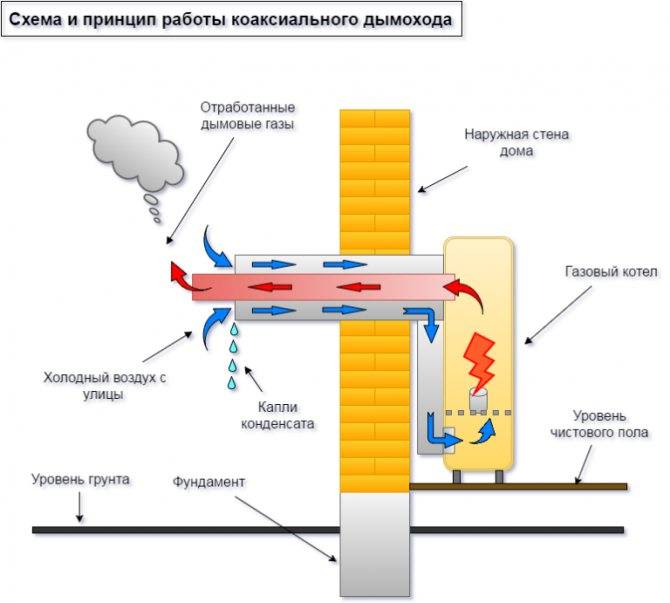

На схеме изображен общий принцип работы коаксиального дымохода, а также его устройство по сравнению с традиционной дымоходной трубой (+)

Что происходит в таком дымоходе во время работы котла? Горячие продукты сгорания движутся по внутренней трубе наружу, а в обратном направлении идет параллельный поток свежего холодного воздуха. В результате происходит совершенно естественный теплообмен: горячий газы отдают тепло соседнему холодному потоку.

Воздух поступает в камеру сгорания уже в подогретом состоянии, что повышает общий КПД котла, ведь не нужно тратить драгоценные килоджоули на подогрев воздушных масс. При этом температура наружной поверхности коаксиального дымохода заметно ниже, чем при использовании стандартной дымоходной трубы. Это обстоятельство и делает конструкцию более безопасной.

Еще одно преимущество коаксиального дымохода — более простой , потому что не придется устанавливать систему . Кроме того, к этим конструкциям предъявляются иные требования, чем к . В результате система удаления продуктов сгорания занимает меньше места.

На наружной стороне здания труба коаксиального дымохода смотрится гораздо лаконичнее и занимает меньше места, чем при наружном монтаже традиционного дымохода

Коаксиальные дымоходы универсальны, их можно устанавливать и с газовыми котлами, и с устройствами, работающими на жидком или твердом топливе. В продаже имеются дымоходы с различным диаметром, что позволяет подобрать подходящие трубы для конкретного котла.

Монтаж традиционного дымохода в уже построенном здании — задача довольно сложная. Если не была предусмотрена при проектировании, приходится проходить перекрытия и кровлю или выводить дымоход наружу.

Громоздкое сооружение может создать проблемы как внутри здания, так и снаружи. Но коаксиальные конструкции проще и компактнее. Вывод такого дымохода на наружную стену выглядит лаконично, он не испортит внешний вид дома.

Особенности монтажа коаксиальных дымоходов

Дымоходы этого типа могут быть установлены горизонтально или вертикально. Предпочтительнее первый вариант, который считается более простым и занимает меньше пространства. При этом следует соблюдать ряд требований:

• расстояние от трубы до уровня земли по наружной стороне дома должно составлять не менее 2 м;
• труба должна находиться не менее, чем в половине метра по горизонтали от окон, дверей, вентиляционных отверстий и т.п.;
• такое же расстояние до этих объектов следует выдержать и по вертикали;
• если над вентиляционным каналом расположено окно, расстояние до его нижнего края должно составлять не менее одного метра;
• свободное пространство перед коаксиальной трубой должно составлять не менее полутора метров, т. е. рядом не должно быть стен, заборов, столбов и других подобных препятствий;
• если отсутствует специальное устройство для сбора конденсата, то трубу коаксиального дымохода следует разместить под уклоном к земле;
• размер такого уклона может варьироваться в пределах 3-12 градусов;
• не допускается выведение дымоходного канала не на улицу, а в другое помещение или сооружение: подъезд, подвал, тоннель, арку и т.п.;
• расстояние не менее 20 см следует выдержать между элементами дымохода и газовыми трубами, если они проходят рядом.

Отдельно стоит рассмотреть ситуацию, когда выход трубы коаксиального дымохода расположен под балконом или каким-нибудь навесом. Это вполне допустимая ситуация, но при этом необходимо учесть следующий момент.

Нужно мысленно провести окружность в плоскости, перпендикулярной стене. Центром окружности станет место соединения навеса и стены, а радиусом — длина навеса или балкона.

Труба дымохода должна выступать за пределы этой условной границы. Получается, что чем ближе к навесу находится отверстие для дымохода, тем длиннее должна быть наружная часть трубы.

На этой схеме наглядно продемонстрированы основные требования к размещению коаксиального дымохода относительно различных объектов, расположенных рядом с ним (+)

Считается, что длина коаксиального дымохода при использовании горизонтальной схемы монтажа не может быть более, чем три метра. Это общее правило, из которого существуют исключения. Например, некоторые модели дымоходов Ferroli могут иметь длину четыре или пять метров.

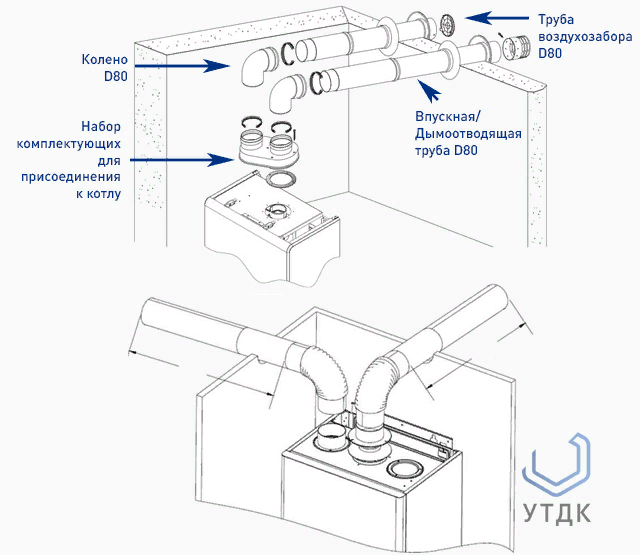

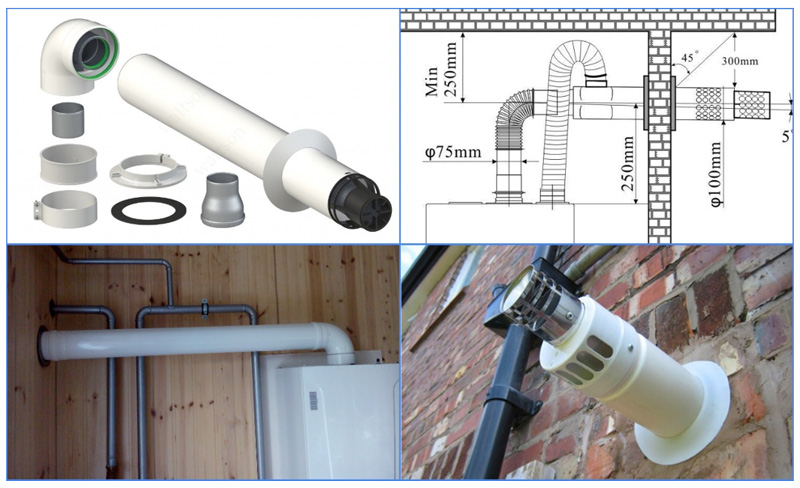

Набор материалов для монтажа коаксиального дымохода зависит от типа его расположения, но в целом список элементов может выглядеть следующим образом:

• собственно трубы дымохода;
• переходник для соединения котла с дымоходной конструкцией;
• колено, тройник и т.п.;
• обжимные хомуты для надежного соединения элементов.

Обычно комплект поставки коаксиального дымохода включает все необходимые для его монтажа элементы. Чтобы провести трубу через стену, перекрытие или крышу, необходимо использовать огнестойкие прокладки. Они позволят предотвратить перегрев и возгорание окружающих дымоход материалов.

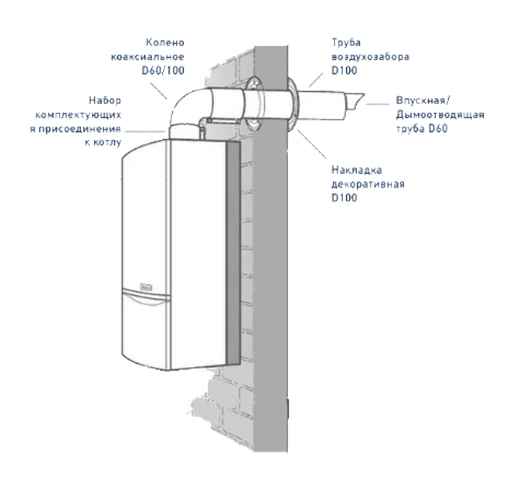

На этой схеме продемонстрированы отдельные элементы коаксиального дымохода. Если трубу необходимо нарастить, следует заказать дополнительные детали промышленного производства (+)

Вот один из вариантов: в стене делают отверстие и вставляют в него гильзу из асбоцементной трубы. Затем пространство между поверхностью коаксиальной трубы и гильзой заполняют асбестовым шнуром. Все элементы коаксиального дымохода должны быть изготовлены в промышленных условиях и соответствовать установленным стандартам.

Не рекомендуется использовать самодельные конструкции даже для переходника. Некоторые самодеятельные мастера пытаются нарастить длину труб, используя уплотняющую ленту и . Но этот вариант не выдерживает никакой критики с точки зрения безопасности.

Основные требования к установке

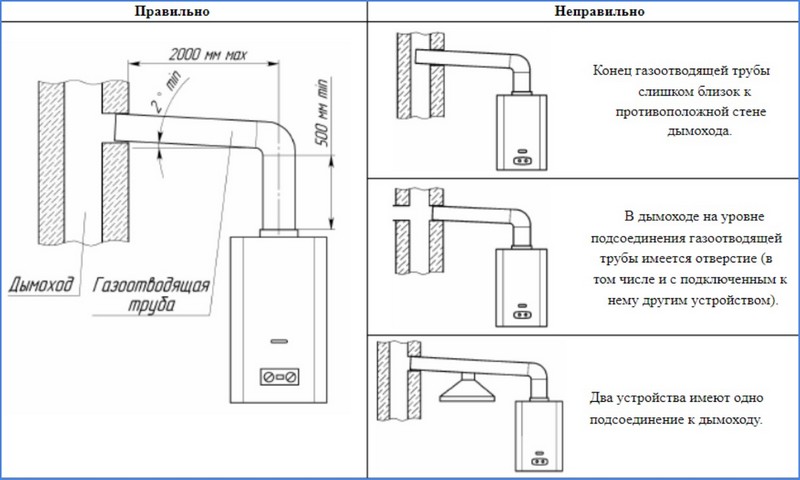

Тип установки — горизонтальный или вертикальный — зависит от особенностей помещения, в котором будет размещен котел. В пространстве между котлом и стеной, в которую будет выведен коаксиальный дымоход, не должно быть никаких посторонних предметов, это важное требование безопасности.

При этом место выхода трубы дымохода из стены и патрубок котла, к которому ее подключают, должно разделять не менее 1,5 м по вертикали. Труба также должна иметь небольшой уклон — около 3 градусов, чтобы обеспечить отток сконденсировавшейся на поверхности коммуникаций влаги.

Пространство между котлом и стеной, в которую выведен коаксиальный дымоход, не должно быть загромождено никакими посторонними предметами

Следующий важный параметр — диаметр трубы и патрубка котла. По размерам они должны совпадать. Ни в коем случае не допускается установка трубы, диаметр которой уже, чем размеры отводящего патрубка нагревательного прибора.

Перед началом монтажа следует внимательно изучить технический паспорт и , чтобы убедиться, что размеры патрубка и дымохода соответствуют установленным нормам. Патрубок котла может располагаться сверху или сбоку. Считается, что верхнее расположение патрубка упрощает монтаж.

Размеры патрубка котла для дымохода, переходника и коаксиальной трубы должны соответствовать друг другу. Использование трубы меньшего диаметра недопустимо

Для присоединения трубы дымохода обычно используют переходник в виде тройника, колена или отрезка обычной трубы. При этом внутри переходника не должно быть никаких препятствий для продвижения газовых и воздушных масс.

Если длину коаксиальной трубы приходится наращивать, следует позаботиться о герметичности соединения. Для этого используют обжимные хомуты. Подобным же образом соединяют переходники, колена и другие элементы дымохода.

Отдельные элементы коаксиального дымохода вставляют друг в друга таким образом, чтобы не создавать препятствий для перемещения воздуха и продуктов сгорания. Места соединения жестко фиксируются хомутами (+)

Не рекомендуется выполнять конструкцию, которая включает более двух колен. Общая длина коаксиального дымохода, состоящего из нескольких разнонаправленных участков должна составлять не более трех метров.

В ходе монтажа коаксиального дымохода его нижние элементы вставляют в верхние и . Такой способ соединения позволяет обеспечить хорошую тягу. Отдельные элементы должны входить друг в друга на глубину не менее половины диаметра конструкции в соответствии с требованиями к коаксиальным дымоходам.

Для надежности место выхода трубы из наружной стены задувают монтажной пеной. Сверху устанавливают специальные декоративные решетки, чтобы место монтажа выглядело привлекательно. Решетку можно приклеить подходящим клеевым составом, например, жидкими гвоздями.

Часть коаксиальной дымовой трубы, проложенную внутри помещения, можно замаскировать, например, с использованием короба из гипсокартона:

Галерея изображений

Фото из

Для того чтобы скрыть прокладку внутренней части коаксиальной трубы, сооружается короб из гипсокартона. Для его монтажа устанавливаются направляющие CD

Перед зашивкой каркаса зазоры в отверстие, через которое коаксиальная труба выходит на улицу, следует запенить монтажной пеной. Раствор не применяют, т.к. труба при работе слегка вибрирует

Сначала зашивают часть каркаса, прилегающую к стене, которая маскирует основание конструкции

Устанавливают внешнюю часть гипсокартонного короба непосредственно над трубой. Швы и точки крепления обрабатывают грунтом перед отделкой стены

Шаг 1: Устройство каркаса для масировки

Шаг 2: Запенивание отверстия в проходе через стену

Шаг 3: Зашивка нижнего яруса каркаса

Шаг 4: Установка короба над коаксиальной трубой

Проблема неправильного уклона

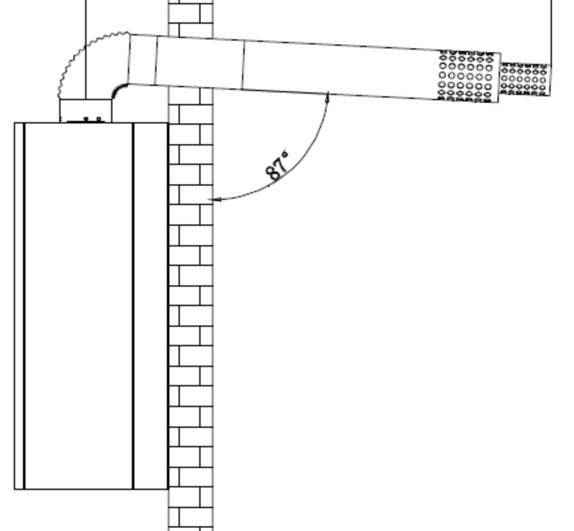

По поводу уклона трубы коаксиального дымохода может возникнуть вопрос: куда именно он должен быть направлен? Одни специалисты утверждают, что конденсат должен стекать в сторону котла. По мнению других мастеров, уклон нужно делать в обратную сторону, чтобы влага стекала по трубе на землю. В обоих случаях приводят резонные аргументы.

Вполне логичным выглядит вариант, при котором капельки конденсата перемещаются как можно дальше от котла. Топка защищена от ненужной влаги, которая остается за пределами дома и естественным образом растворяется в окружающей среде. Все выглядит именно так до тех пор, пока температура окружающего воздуха не опускается ниже нуля.

Обледение трубы коаксиального дымохода — естественное, но опасное явление. Ледяные отложения препятствуют удалению продуктов сгорания и поступлению в топку свежего воздуха

При наступлении морозов на коаксиальной трубе, установленной с уклоном к земле, капельки конденсата замерзают, образуя ледяную корку. Обледенение может наблюдаться как на наружной части дымохода, так и в пространстве между двумя трубами коаксиальной конструкции.

Это происходит, потому что температура внешнего контура дымохода этого типа невысока, ее недостаточно для того, чтобы быстро растопить наледь. В результате ледяные отложения создают препятствия для нормального поступления воздуха в топку, а также для эффективного удаления продуктов сгорания.

А это снижает эффективность работы устройства. Длительная работа котла при обледеневшем коаксиальном дымоходе может даже привести к существенным поломкам оборудования. Получается, что в теплых регионах, где даже зимой морозов практически не бывает, коаксиальный дымоход можно установить с уклоном к земле.

Во всех же остальных случаях рекомендуется сделать уклон трубы по направлению к котлу, что обычно соответствует рекомендациям производителей этих конструкций. Что же делать с конденсатом, который при такой установке будет стекать к отопительному прибору?

Все просто, необходимо установить и использовать специальную емкость для сбора конденсата. Такой конденсатосборник — небольшое устройство, которое справляется со своими задачами вполне удовлетворительно. Частично проблему промерзания дымохода можно решить с помощью его утепления, но стопроцентных гарантий эта мера не дает.

Эта схема демонстрирует устройство специального элемента — сборника для конденсата. Он улавливает капельки влаги, стекающие по коаксиальной трубе к котлу, и защищает оборудование от коррозии

Некоторые умельцы считают, что предотвратить замерзание конденсата в коаксиальном дымоходе с уклоном к земле можно, если укоротить внутреннюю трубу, однако специалисты не рекомендуют самостоятельно изменять конструкцию.

По вопросу обледенения коаксиального дымохода также существует еще одно интересное мнение: чем больше диаметр трубы, тем ниже вероятность замерзания конденсата. Пока умельцы ломали копья, обсуждая оптимальный уклон коаксиального дымохода, производители позаботились о создании специального комплекта.

Чтобы предотвратить обледение коаксиального дымохода, рекомендуется использовать специальную модель с оголовком против обледенения. Забор воздуха в такую трубу осуществляется через отверстия на ее нижней стороне

Такая конструкция устойчива к обледенению и рассчитана на эксплуатацию в условиях суровой российской зимы. Это устройство снабжено удлиняющей насадкой для газоотводящей (т.е. внутренней) трубы. Внутри насадки установлена узкая защитная спираль. При этом отверстия для забора воздуха по краю наружной трубы расположены снизу.

Основы выбора горизонтального или вертикального типа

Выполнить все требования, предъявляемые к горизонтальному монтажу коаксиального дымохода, не всегда возможно. С трудностями можно столкнуться, если помещение, где установлен котел, очень маленькое. Проблемной может оказаться и наружная сторона здания. Например, при наличии окон, близко расположенных друг к другу.

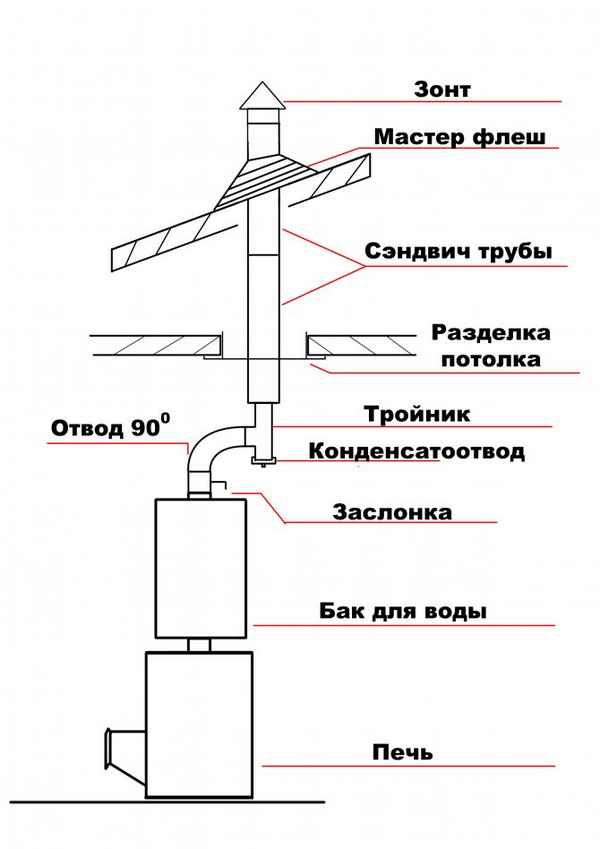

При необходимости коаксиальный дымоход можно вывести вертикально через наклонную или плоскую кровлю с использованием соответствующих погодных насадок. Длина такого дымохода зависит от мощности подключенного к нему котла (+)

Бывает и так, что расстояние до соседних зданий слишком маленькое, чтобы обеспечить нормальную тягу коаксиального дымохода. Если соблюсти все условия при горизонтальном монтаже конструкции не удается, следует отдать предпочтение вертикальной установке, т.е. вывести трубу через крышу.

При вертикальном монтаже коаксиального дымохода, как и при , используются кронштейны. Они позволяют удерживать конструкцию в правильном положении и на расстоянии от стен.

При выводе коаксиального дымохода через кровельный пирог следует особое внимание уделять вопросам пожарной безопасности. Здесь следует использовать изолирующие патрубки, а также рекомендовано применение изоляции, устойчивой к огню.

Также используют защитные кожухи, чтобы изолировать дымоход от контакта с другими предметами и материалами. Между коаксиальной трубой и участком перекрытия следует оставить небольшой воздушный зазор, но кровлю в месте выхода трубы заделывают очень тщательно. Место стыка трубы и кровли накрывают плотным защитным кожухом.

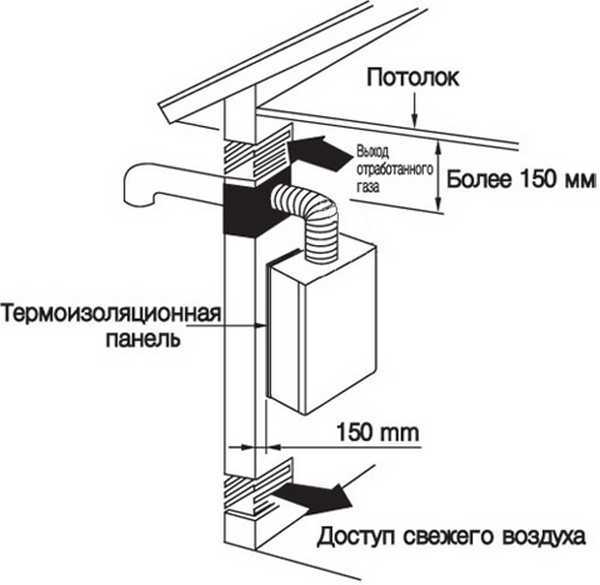

Устройство хорошей вентиляции

Может показаться, что нагревательный прибор с закрытой камерой сгорания и наличие коаксиального дымохода избавляет владельцев дома от необходимости обеспечивать котельную нормальной вентиляцией. Действительно, воздух в топку поступает снаружи, а продукты сгорания удаляются по надежному герметичному каналу.

Однако необходимость вентилировать помещение, в котором установлен котел, все же необходимо. Для начала, нормальный воздухообмен позволит поддерживать оптимальный уровень влажности в комнате, что препятствует развитию коррозионных процессов и защищает корпус оборудования от разрушения.

А еще следует учесть, что любая система может со временем выйти из строя. Если в котельной налажена , то в случае поломки небольшое количество угарного газа будет удаляться из помещения естественным путем. В результате риск случайного отравления угарным газом становится значительно ниже.

Выводы и полезное видео по теме

Видео #1. Устройство коаксиального дымохода, принцип его работы и особенности монтажа представлены в следующем видеоматериале:

Видео #2. Здесь подробно показана комплектация коаксиального дымохода промышленного производства:

Видео #3. Обзор коаксиального комплекта с защитой от обледенения:

Коаксиальный дымоход — удобное и простое в монтаже устройство, которое может заметно улучшить жизнь в доме. Но чтобы такой дымоход функционировал эффективно, важно соблюдать нормы и требования при его установке.

Появились вопросы в ходе ознакомления с материалом, нашли недочеты или есть желание рассказать о собственном опыте в деле сборки и в использовании коаксиальной дымовой трубы? Размещайте, пожалуйста, комментарии в расположенном под статьей блоке. Оставляйте посты с вашим мнением и фото по теме.

Коаксиальный дымоход – нормы установки: соблюдение СниП производителей

• Принцип работы коаксильного дымохода
• СниП по установке
• Коаксильные дымоходы лучших производителей – залог надежности и качества

Любое отопительное оборудование: печь или котел отопления, камин или даже простая газовая колонка связывает общая особенность: им необходима утилизации воздуха, который насыщен продуктами горения. Это не только залог комфорта, но и безопасности. Несоблюдение норм установки дымоходов могут привести даже к печальным последствиям – отравлению угарным газом.

Новейшим решением для современных технологий отопления является коаксиальный дымоход. Он позволяет значительно сократить объем дымохода, к тому же в процессе работы вообще не используется воздух из помещения, что, несомненно, является важным преимуществом. Дымоход такого типа подходит для котлов со встроенным дымососом (принудительной тягой). Он намного короче и компактнее обычной традиционной трубы. Его европейское качество сочетается с отличной ценой.

Принцип работы коаксильного дымохода ↑

Дымосос, встроенный в систему котла, позволяет по внешней трубе производить извне забор воздуха одновременно с удалением по внутренней дымовых газов. Поскольку тяга воздуха практически обеспечена, то внешняя труба имеет небольшой диаметр и длину, соответствующую планировке установки. Отработанный воздух, содержащий примесь продуктов горения, выбрасывается из котла по внутренней трубе. Она также короче традиционной, и котел, таким образом, много места не занимает. Коаксиальный дымоход изготавливают из современных надежных кислотостойких материалов, поэтому внутренняя труба не вступает в реакцию с вредными примесями, то есть не подвержена разрушению.

Структура такого дымоотвода такова, что при отходе дымовые газы не попадают в воздушный канал. Все это нужно учитывать, проектируя коаксиальный дымоход, нормы установки и пожарной безопасности в том числе. Еще одним важнейшим условием его надежного функционирования является герметичность подключения внешнего воздушного канала и патрубка.

СниП по установке ↑

Системы отопления, работающие на газовом топливе, несколько отличаются от угольных и дровяных печей. Поэтому если устанавливается коаксиальный дымоход, нормы установки также иные.

В случае дымоотводов этого типа продукты сгорания можно выводить в атмосферу через внешнюю стену помещения. При этом, в частности, отпадает необходимость в устройстве вертикального канала от системы, по которому принудительно будут удаляться продукты сгорания. В этом случае отверстие дымового канала на фасаде дома размещают согласно инструкции по установке газового оборудования от компании-изготовителя, но с учетом следующих условий:

• на расстоянии не меньше 2 метров от уровня поверхности земли;
• минимальное расстояние до дверей, окон и открытых вентиляционных решеток (отверстий) по горизонтали должно составлять 0,5 метра;
• минимальное расстояние до верхней грани дверей, окон и открытых вентиляционных решеток (отверстий) также должно составлять 0,5 метра;
• расстояние по вертикали от окон, расположенных над отверстием дымового канала – от 1 метра;
• в районе 1. 5 метра от коаксильной трубы не должно быть никаких преград, скажем, стен, столбов и т. д.

Дымоходная труба, если нет конденсатосборника, должна быть установлена под углом к земле, не давая конденсату стекать обратно. Оптимальный уклон составляет 6–12°.

• Если дымовой канал размещен под балконом, навесом или карнизом крыши дома, то он должен выходить за пределы окружности с радиусом R. Он равен ширине выступающей над дымоотводом части здания.
• Дымовой канал не должен через внешнюю стену выходить в проезды (арки), подземные переходы, туннели и т. п.

При выходе через стену длину горизонтального участка канала принимают не более 3 метров. Однако в этом вопросе заводы-производители допускают разночтения. Например, согласно инструкции коаксиальный дымоход Ferroli имеет максимальную допустимую длину труб – 4 м (60/100) или 5 м (80/125), а коаксиальный дымоход Navien – 3 м. Из этого всего можно сделать вывод, что прежде всего, еще до начала проектирования, необходимо внимательно изучить инструкцию газового оборудования, которое предполагается установить, так как для разных котлов некоторые из основных параметров могут не совпадать.
(ниже представлены документы СнИП, и правила установки для дымоходов некоторых производителей)

Коаксильные дымоходы лучших производителей – залог надежности и качества ↑

Коаксиальный дымоход Аристон
Дымоотводы Ariston итальянского производства подходят для большинства современных котлов. В комплект с ними идут также уплотнительные прокладки и стеновые накладки.

Коаксиальный дымоход Baxi
Дымовая труба в его конструкции должна иметь длину до 5 м. Если она направлена на улицу, ей придают уклон из расчета по 1 см на каждый метр ее длины. Для условий российского климата больше подходят утепленные варианты со следующими внесенными в конструкцию изменениями:

• удлинен оголовок,
• конструкция воздухозаборного канала особо защищена,
• выполнена из композитного материала.

Подобная система дает возможность предотвратить обледенение дымоотвода и вызвать остановку котла в аварийном режиме, если температура снаружи опустится до -50 С.

Коаксиальный дымоход Протерм
Данные изделия очень просты в монтаже и способствуют увеличению КПД соответствующих котлов Protherm. Помимо них компания предлагает также удлинители для дымоходов, адаптеры, предназначенные для раздельного дымоудаления и другое.

Коаксиальный дымоход Vaillant
Эта компания считается одним из лидеров на европейском рынке. Ее продукция достаточно востребована в последние годы. При выборе дымовой трубы особенно важно соответствие ее сечения сечению патрубка котла Vaillant. При установке необходимо обеспечить расстояние между дымоходом и воспламеняющимися конструктивными элементами самое меньшее в 100 мм.

Коаксиальный дымоход Viessmann
В состав комплекта помимо коаксильного отвода (диаметр 60/100, 90°) обычно входят: коаксиальная труба, снабженная наконечником (диаметр 60/100, длина 0,75 м) и стеновые накладки. Его специальная конструкция не допускает намерзания трубы в зимний период.

Нормативные документы и правила установки

•   СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха (СНиП 41-01-2003. Актуализированная редакция) (733,0 KiB, 7 200 hits)

•   СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха (СНиП 41-01-2003. Актуализированная редакция): pdf файл (5,3 MiB, 3 372 hits)

•   Правила установки для коаксиальных дымоходов De Dietrich: классификация, нормы (8,0 MiB, 7 661 hits)

© 2022 stylekrov.ru

Коаксиальный дымоход требования к установке

Коаксиальный дымоход при установке, в силу своих конструктивных особенностей, как и любая другая дымоходная система, для обеспечения высокого уровня тяги и качественного отвода продуктов горения, требует соблюдения определенных правил. Читайте руководство какой выбрать и как установить дымоход для газовой колонки .

На снимке коаксиальный дымоход.

Содержание

1. Технические характеристики коаксиального дымохода
2. Требования к установке коаксиального дымохода
3. Устройство коаксиального дымохода
4. Монтаж коаксиального дымохода
5. Обледенение коаксиального дымохода
6. Элементы коаксиального дымохода
7. Видео

Технические характеристики коаксиального дымохода

Максимальная длина коаксиального дымохода, если нет определенных указаний в прилагаемой инструкции, составляет при вертикальном исполнении не более пяти метров, при горизонтальном исполнении от одного до трех метров.

Коаксиальные дымоходы для газового котла имеют три основных размера: диаметры внутренней и внешней труб составляют 60/100 мм; 80/125 мм; 100/150 мм.

При установке коаксиального дымохода, для предотвращения застаивания конденсата в трубе, должен выдерживаться уклон в три или четыре градуса.

Зона рассеивания дымовых газов, в зависимости от конструктивных особенностей коаксиального дымохода, начинается от двух метров и больше. Ознакомиться с обзором видов и характеристик дымоходов можно здесь.

Требования к установке коаксиального дымохода

Расстояние от коаксиального дымохода до соседнего дома:

• в случае если дымоходная труба не оснащена дефлектором (специальное устройство, которое размещается на конце трубы, для повышения силы тяги) расстояние должно быть не менее восьми метров;
• в случае если дымоходная труба оснащена дефлектором, но на противоположной системе находятся окна, а также вентиляционное оборудование, то расстояние должно быть не менее пяти метров;

• в случае, когда дымоходная труба оснащена дефлектором, а напротив коаксиального дымохода находится глухая стена, расстояние должно быть не менее двух метров.

Коаксиальный дымоход должен находиться от оконного проема на расстоянии не менее 60 см.

Расстояние от коаксиального дымохода до газовой трубы должно быть не менее 20 см.

Устройство коаксиального дымохода

Стандартное устройство коаксиального дымохода представляет собой:

• прямую дымоходную трубу, состоящую из двух труб разного диаметра (труба меньшего размера располагается в трубе, имеющей больший диаметр), фиксируемых специальными перемычками, предотвращающими соприкосновение труб;
• колена (отводы) на девяносто и сорок пять градусов, а также тройники и муфты, необходимы для соединения различных составляющих дымохода;
• переходник, необходимый для подключения дымохода к котлу;
• сборник конденсата;
• устройство для профилактического осмотра и очистки дымохода;
• верхний или боковой наконечник, в зависимости от типа исполнения дымохода, необходим для защиты дымохода от загрязнения.

Изгибы коаксиального дымохода на улице выполняются, при необходимости вывода индивидуального коаксиального дымохода в один коллективный коаксиальный дымоход, посредством отводов на девяносто градусов. Читайте инструкцию какие дрова выбрать для камина и как ими топить на этой странице.

Монтаж коаксиального дымохода

На снимке горизонтальный коаксиальный дымоход.

Процесс монтажа коаксиального дымохода в деревянном доме можно условно разделить на несколько этапов:

• Для начала выбирается месторасположение котла, и соответственно дымохода.
• На поверхность стены наносится разметка. Имейте в виду, что дымоход должен располагаться на расстоянии от одного метра до полутора метров выше котла, при необходимости дымоход может быть удлинен.
• Проделывается отверстие необходимого размера для вывода дымохода на улицу.
• Дымоходная труба соединяется с горловиной котла либо посредством переходника, либо посредством хомута.
• Дымоходная система по мере сборки и установки крепится специальными кронштейнами.

В целях предотвращения возгорания деревянной стены, через которую будет выводиться на улицу коаксиальный дымоход, необходимо в подготовленное отверстие установить металлический патрубок, а также расстояние между стеной и корпусом патрубка заполнить базальтовой ватой.

Установка коаксиального дымохода, с выводом индивидуальной дымоходной трубы от отопительного оборудования на улицу через фасад здания в многоквартирном доме запрещена. То есть отвод дымовых газов должен производиться через коллективные дымовые каналы, выведенные выше кровли здания.

С процессом монтажа коаксиального дымохода можно ознакомиться, посмотрев видео.

https://www.youtube.com/watch?v=MkJ5JlK84WM

Обледенение коаксиального дымохода

В зимний период времени при минусовых температурах воздуха на улице, коаксиальный дымоход может частично промерзать. Что соответственно отрицательно отразится на качестве подачи необходимого объема воздуха к отопительному оборудованию, то есть вплоть до остановки котлов. Происходит обледенение дымохода вследствие образования конденсата и его замерзания в трубе, предназначенной для забора воздуха с улицы. Для того, чтобы растопить лед, нужно снять специальную заглушку, расположенную на верхней панели котла, и забор воздуха начнет производиться из помещения.   По мере отвода горячих дымовых газов, в процессе работы котла, образовавшийся лед будет таять. Но чтобы не допускать подобных ситуаций, стоит установить сразу коаксиальную трубу с наконечником (антилед). Обзор домашних каминов электрических здесь: https://mykaminz.ru/kaminy/vidy-kaminov/elektricheskie/obzor-domashnix-kaminov-elektricheskix.html.

Элементы коаксиального дымохода

Конденсатосборник для коаксиального дымохода предназначен для сбора конденсата, который образуется в процессе работы котельного оборудования. Конденсатосборники устанавливаются при монтаже дымохода в предполагаемых местах скопления конденсата. Конденсатосборники оборудованы специальным отверстием, находящимся в основании изделия, для отвода скопившейся жидкости.

Для монтажа дымохода в вертикальном исполнении всего скорее понадобится удлинитель для коаксиального дымохода. Коаксиальные удлинители выпускаются длиной, равной полуметру, одному метру, полутора метрам и двум метрам. Читайте обзор видов и фото очагов для камина.

Видео

Смотрите на видео рекомендации по защите коаксиального дымохода от обледенения:

Правильно и качественно смонтированный коаксиальный дымоход характеризуется экологичностью, безопасностью, надежностью и длительным сроком эксплуатации, к тому же коаксиальный дымоход способен сократить тепловые потери и увеличить коэффициент полезного действия отопительного оборудования.

Устройство, виды, установка и установка

Автономная система отопления, если она не работает на электричестве, не может обойтись без устройства, отводящего продукты сгорания. Если раньше это мог быть только традиционный дымоход, то сейчас появились другие варианты, более эффективные и практичные.

Монтаж коаксиального дымохода дает множество преимуществ, кроме того, его можно производить в уже построенном здании. Чем же так хорош дымоход коаксиального типа? Мы разберемся.

Содержание статьи:

• Коаксиальный дымоход: что это?
• Разновидности коаксиальных дымоходов
  • Наружные и внутренние системы
  • Неутепленные и утепленные устройства
  • Горизонтальный или вертикальный вывод
  • Коллективные и индивидуальные конструкции
• Почему выбирают коаксиальные системы?
• Особенности выбора размера устройства
• Монтаж дымохода с учетом нормативов
• Некоторые особенности монтажа
• Технология монтажа коаксиального дымохода
  • Монтаж внутренней системы
  • Наружный монтаж
• Выводы и полезное видео по теме

Коаксиальный дымоход: что это?

В технике понятие «коаксиальный» означает наличие двух любых объектов, расположенных так, что один находится внутри другого. Таким образом, дымоход коаксиального типа представляет собой двухконтурную конструкцию из труб разного диаметра.

Внутри большего элемента находится меньшая часть. Расстояние между ними строго одинаково по всей длине конструкции, включая все изгибы и колени.

Для этого между трубами расположены специальные перемычки. В разрезе такая система выглядит как пара концентрических колец. Канал дымоудаления представляет собой внутреннюю трубу меньшего размера.

Через зазор между двумя частями кислород, необходимый для поддержания горения, поступает в обогреватель с улицы. Таким образом, газы внутри системы движутся в противоположных направлениях.

Галерея изображений

Фото

Существенным преимуществом дымоходов коаксиальной конструкции является значительное уменьшение объемов каналов при сохранении стандартных характеристик

Коаксиальные дымоходы не захватывают воздух для горения из обрабатываемого помещения, не влияют на формирование в нем микроклимата

Одним из основных условий нормальной эксплуатации коаксиального дымохода является герметичность в месте присоединения наружного часть воздуховода и трубы

Горизонтальный участок трубы не должен проходить через жилое помещение, ее длина не должна превышать 3 м

При монтаже дымохода коаксиального типа следует учитывать рекомендации, приведенные в инструкции производителя системы строго соблюдать

При изготовлении коаксиальных дымоходных устройств допускается применение только негорючих материалов. Толщина внутренней трубы не менее 1 мм

Коаксиальные дымоходы не допускаются к установке в многоквартирных домах; использование разрешено только в частных малоэтажных домах

Для обеспечения безопасной эксплуатации наружная секция должна находиться на расстоянии не менее 0,5 м от оконных и дверных проемов. При использовании совместно с газовым котлом рекомендуется установить газовую сигнализацию

Преимущества дымоходов коаксиального типа

Конструктивные преимущества дымового канала

Герметичность воздуховода

Укладка горизонтального участка трубы

Соблюдение рекомендаций производителя по монтажу

Допустимые материалы при изготовлении дымохода

2 коаксиальные дымоходы

Условия для безопасного использования

Конструктивные особенности коаксиального дымохода позволяют сразу выполнять функции. Устройство обеспечивает бесперебойный приток воздуха, необходимый для поддержания процесса горения.

Кроме того, успешно удаляет продукты сгорания из котла. Длина конструкции обычно не превышает двух метров. Чаще всего монтируются системы, ориентированные горизонтально, но бывают и вертикальные варианты.

Коаксиальный дымоход называется системой «труба в трубе». Отвод продуктов сгорания от котла осуществляется через внутренний элемент, подача воздуха осуществляется через внешний

Дымоход коаксиального типа представляет собой систему модулей, что позволяет изготавливать дымоходы различной конфигурации с учетом архитектурных особенностей здания. Все элементы, входящие в систему, стандартизированы, что значительно упрощает их установку.

Дымоход коаксиального типа может быть ориентирован горизонтально или вертикально. На практике чаще встречаются смешанные конструкции с вертикальными и горизонтальными участками

Стандартный комплект состоит из нескольких модулей:

• Прямые трубы. Из прямых отрезков трубы формируется собственно дымоход.
• Тройник. Монтируется в систему только при использовании двух и более котлов.
• Соединительные элементы . Это отводы 90° и 45°, муфты.
• Устройство для слива конденсата. Такой комплект обязательно предусмотрен для каждой вертикально ориентированной зоны. Оснащен гидрозатвором, препятствующим снижению давления газовоздушной смеси в дымоходе.
• Элементы с ревизионным отверстием. Предназначены для осмотра и очистки системы.
• Выходной и входной патрубки. Поставляется в комплекте с головками для удаления продуктов сгорания и забора чистого воздуха. Выходной патрубок всегда монтируется на расстоянии от воздухозаборника, чтобы он не смешивался с выхлопными газами.
• Адаптер. Используется для подключения системы к котлу.
• Арматура для крепежа . К ним относятся кронштейны, зажимы и фланцы.
• Уплотнения. Устройства, необходимые для обеспечения герметичности прохода трубы через стену или крышу.
• Декоративные накладки. Фланцы, закрывающие проход ствола дымохода через строительные конструкции.


Для изготовления деталей коаксиальных дымоходов применяют оцинкованную или нержавеющую сталь. Он устойчив к высоким температурам, прочен и легок.

Некоторые модели изготавливаются из алюминиевых сплавов или термостойкой пластмассы. Уплотнители применяются для соединений из термостойких полимеров, способных выдерживать температуры порядка 230-250°.

Коаксиальные дымоходы представляют собой стандартизированные модули, которые можно легко собрать до нужного размера и конфигурации

Разновидности коаксиальных дымоходов

Существует несколько типов конструкции «труба в трубе». Мы подробно рассмотрим каждый из них.

Наружные и внутренние системы

Все коаксиальные дымоходы в зависимости от их расположения делятся на наружные и внутренние. Первые располагаются снаружи здания и закрепляются непосредственно на фасаде.

Учитывая, что такие конструкции несколько портят внешний вид здания, их стараются размещать на внутренних сторонах здания. Отличительной особенностью наружного дымохода является простота обслуживания и монтажа.

Внутренние конструкции монтируются в специально проложенных шахтах, которые проходят внутри здания и отделяются от жилых помещений. В некоторых случаях в качестве таких шахт могут использоваться традиционные дымоходы.

Важно, чтобы их конструкция и размеры полностью соответствовали современным требованиям пожарной безопасности. Внутренние системы достаточно сложны в обслуживании и установке.

Неутепленные и неутепленные приборы

В морозы, особенно в сильные морозы, канал подачи воздуха в систему может замерзнуть. При этом количество кислорода, поступающего в камеру сгорания, резко уменьшается, что приводит к ухудшению работы отопительного прибора.

В некоторых случаях и до его остановки. Поэтому там, где низкие температуры держатся довольно продолжительный период времени, а также там, где зимой часты сильные морозы, рекомендуется устанавливать утепленные системы.

Утепленные коаксиальные дымоходы характеризуются наличием еще одной трубы. Между ним и наружной частью проложен слой негорючего теплоизолятора, препятствующий промерзанию конструкции

Коаксиальный дымоход утепленного типа отличается от стандартного наличием еще одной трубы. Система выглядит как три части, встроенные друг в друга.

Свободное пространство между двумя крайними элементами изолировано. Для этого его заполняют любым подходящим утеплителем. Это надежно защищает воздушный канал от обледенения и замерзания.

Горизонтальный или вертикальный выход

Изначально коаксиальные дымоходы проектировались как горизонтально ориентированные системы, но на практике такое расположение не всегда возможно. Большинство дымоходов этого типа представляют собой смешанные конструкции.

Могут содержать как вертикально ориентированные, так и горизонтальные участки. Это связано с расположением обогревателя в здании. В некоторых случаях возможно использование вертикальных дымоходов, но только для котлов без принудительной тяги.

Коллективные и индивидуальные проекты

Для обслуживания одного обогревателя используются индивидуальные коаксиальные дымоходы. Это простые безветвевые системы, которые могут иметь различную конфигурацию.

Для работы с несколькими котлами монтируется коллективный дымоход. Это многоветвевая шахтная система. При этом каждая из ветвей выходит на один из теплогенераторов. Такая конструкция может быть только вертикальной.

Коллективный дымоход коаксиального типа характеризуется наличием нескольких теплогенераторов, соединенных с одной шахтой. Он может быть как внешним, так и внутренним

Почему выбирают коаксиальные системы?

Особенности конструкции коаксиального дымохода позволяют ему работать по принципу, отличному от традиционного дымохода. Для обеспечения горения в топку котла должен быть подан кислород, а продукты горения должны быть удалены.

Котлы, оборудованные отдельными дымоходами, забирают воздух из помещения, в котором они установлены. Это достаточно опасно для человека и требует постоянного проветривания помещения.

Выхлопные газы выводятся через естественную тягу. Устройства с коаксиальными дымоходами работают иначе. Такие дымоходы представляют собой комбинированную систему подачи воздуха и дымоудаления.

Тяга, необходимая для работы устройства, создается естественным путем или с помощью вентилятора, что позволяет использовать конструкции небольшой длины.

Весомым плюсом дымоходов коаксиальной конструкции является простота монтажа и возможность отвода продуктов горения ближайшим путем, например, через стену

Таким образом, полная изоляция отвода продуктов горения и подачи кислорода позволяет полностью исключить их влияние на состав воздуха в помещении, где установлен котел.

«Сжигание» кислорода не происходит, в результате чего помещение не требуется проветривать. Количество воздуха в камере сгорания оптимальное, что увеличивает процент сгорания топлива и, как следствие, котел работает более эффективно и экологично.

Горячий дым от обогревателя выводится через внутреннюю трубу. Он проходит внутри другого, по которому движется холодный воздух. Таким образом, отсутствует тепловое воздействие на стены и перекрытия, внутри которых проложен дымоход.

Это значительно повышает его пожаробезопасность, что очень важно для построек из дерева и других достаточно горючих материалов.

На рисунке схематично показано основное отличие коаксиальных дымоходов от традиционных. Первый забирает воздух на улице, второй – в помещении, что опасно для находящихся в нем

Коаксиальная система повышает КПД обогревателя. Это связано с тем, что воздух, подаваемый в топку, проходя через внутреннюю полость конструкции, нагревается от трубы, отводящей горячий дым.

Другим существенным преимуществом этого типа дымоходов является его компактность и относительно небольшие размеры, особенно по сравнению с традиционными дымоходами.

Было бы ошибкой думать, что у системы нет недостатков. Они есть. Прежде всего, это достаточно высокая стоимость такой конструкции. В среднем он на 40% дороже традиционного. Другая обусловлена ​​устройством дымохода коаксиального типа.

Трубы контактируют с горячим дымом и холодным воздухом, что неизбежно приводит к образованию конденсата, особенно в холодное время года. Таким образом, система нуждается в специальном сливе конденсата и дополнительном утеплении, что еще больше увеличивает ее стоимость.

Особенности выбора размера устройства

В технической документации, которая прилагается к дымоходу, обязательно указывается его диаметр. Обозначение представляет собой две цифры, записанные дробями.

Первый из них показывает диаметр внутренней трубы, второй – наружной. Подобрать нужный размер довольно просто. В паспорте должен быть указан котел, который будет подключаться к такому дымоходу.

Размеры дымохода коаксиального типа выбираются в строгом соответствии с типом котла и размером его выходной трубы. Вся необходимая информация должна быть в технической документации отопителя

Определяющим показателем в данном случае будет не только диаметр системы, но и ее длина. Последняя определяется как сумма длин всех участков дымохода.

Имеет ограничения, указанные в инструкции по установке, и измеряется в эквивалентных метрах. Кроме того, все эти нюансы указаны в таблице выбора, которую следует приложить к технической документации отопительного оборудования.

Установка дымохода в свете правил

Коаксиальная система дымоудаления может быть установлена ​​в частном или многоквартирном доме. Последнее также довольно распространено, особенно в связи с широким распространением в квартирах систем индивидуального отопления.

До 2012 года проектирование и монтаж коаксиальных дымоходов в многоквартирных и частных домах регламентировались одним СНиП и не различались.

В 2012 году принят свод правил СП 60.13330.2012 , который является актуализированной редакцией СНиП 41-01-2003 . В документе разделялись условия установки коаксиального дымохода в индивидуальном и многоквартирном доме. В последнем случае запрещается установка в квартирах индивидуальных дымоходов, как это было разрешено ранее, и предписывается установка коллективного дымохода.

Поэтому нужно быть очень внимательным и знать, что если проектировщики предлагают оборудовать индивидуальную вытяжку от теплогенератора, расположенного в одной из квартир многоквартирного дома, это противоречит действующим нормам.

Расстояние от конька крыши здания до поперечного сечения дымохода должно быть не менее 1,5 м. Аналогичное значение для частного дома – от 0,5 м.

Выходные отверстия коаксиальных дымоходов должны располагаться на достаточном расстоянии от окон, иначе дым будет попадать в помещение

Никаких специальных актов в отношении отдельных зданий не принято, поэтому считается, что их расположение не должно противоречить Требования, предъявляемые при установке дымоходов в многоквартирных домах. Согласно новой редакции СНиП, в частных домах можно устанавливать коаксиальные системы любого типа. В многоквартирных домах – только вертикальные.

Важный нюанс. Если до 2012 года в здании были установлены дымоходы, противоречащие действующей редакции, их можно оставить без изменений, если они не доставляют неудобств соседям.

Некоторые особенности монтажа

Для каждого котла направление канала отвода продуктов сгорания определяется индивидуально. Горизонтальные системы можно использовать только с устройствами принудительной вентиляции.

Ошибки в расчетах и ​​монтаже могут привести к замерзанию системы и замерзанию конденсата на выходе. В таких условиях котел не сможет работать

Но в этом случае максимальная длина такого участка не должна быть более 3 м. Бывает, что производитель устанавливает для своих котлов другие стандарты, поэтому следует ознакомиться с технической документацией устройства.

Конструкции вертикального типа для частных домов применяют только при наличии причин, препятствующих выходу дымохода через стену.

Это могут быть окна рядом с выходной трубой, узкая улица, на которой стоит здание и тому подобное. В некоторых случаях, если это очень необходимо, допускается наклонная установка коаксиальной трубы дымохода.

Варианты прохода коаксиального дымохода через строительные конструкции и расстояния между дымоходом и элементами дома приведены на основании многолетнего опыта эксплуатации

Система подключается к каменке с помощью тройника, колена или труба. При этом диаметры выпускного канала и выхода из котла должны совпадать.

При монтаже все последующие детали закрепляются в предыдущих так, чтобы не было препятствий, способных нарушить движение продуктов горения. Количество и вид элементов для сборки напрямую зависит от расположения отводящего патрубка.

Если он расположен сбоку, предполагается расположение системы горизонтально, если сверху – вертикально. Последний вариант проще в установке.

В процессе устройства коаксиального дымохода обязательно используются переходные узлы с жестким креплением стыков двух элементов хомутами. Некоторые «умельцы» предпочитают использовать самодельные варианты.

На рисунке показано устройство прохода горизонтального коаксиального дымохода через стену

Это могут быть переходники, изготовленные своими руками, ленточные намотчики или уплотнители-герметики. Такие вещи недопустимо использовать, потому что они крайне ненадежны. Система, собранная с использованием таких элементов, считается небезопасной в эксплуатации.

Кроме того, при монтаже соблюдаются следующие правила:

• Выходящий участок горизонтального дымохода должен быть наклонен на 3° вниз. На горизонтальном участке, входящем в общий участок дымохода, уклон выполняется в обратном направлении, т. е. уменьшается в сторону котла. Это необходимо для беспрепятственного отвода конденсата.
• На всем протяжении дымохода должно быть не более двух складок.
• Ревизионные люки, адаптеры и оборудование для слива конденсата должны быть легко доступны для периодического осмотра.
• Дымоход не может быть удален ниже уровня земли. При этом расстояние от выхода коаксиального дымохода до соседнего здания должно быть более 8 м. Если на трубе установлен дефлектор, это расстояние сокращается до 2 м для глухой стены и до 5 м для стены с оконными проемами.
• Если горизонтальный дымоход устанавливается в месте, где преобладают ветры, направление которых противоположно направлению дыма, на выходе из трубы необходимо установить экран из листа. Расстояние между ним и розеткой должно быть не менее 0,4 м.
• На коаксиальных дымоходах, возвышающихся менее чем на 1,8 м над землей, необходимо установить дефлектор. Он будет работать как защита от горячего дыма.

Все элементы конструкции должны плотно прилегать друг к другу. Каждая последующая деталь должна входить в предыдущую на расстоянии, равном не менее чем половине диаметра сечения швеллера.

Для обхода конструкции вокруг любого препятствия используются специально разработанные для этого колена. Угол их наклона может быть разным. При выводе системы через крышу необходимо соблюдать все требования пожарной безопасности.

Обустройство прохода коаксиального дымохода через крышу или сквозь стену должно производиться с точным соблюдением всех требований пожарной безопасности

Для этого применяются специальные теплоизоляционные трубы и негорючие теплоизоляционные материалы. Между трубой и потолком должен быть воздушный зазор.

Во избежание контакта дымохода с фрагментами кровельного пирога используется защитный кожух. Выход конструкции через крышу тщательно герметизируется. Стыки закрываются специальным фартуком.

Технология монтажа коаксиального дымохода

Процесс монтажа внешнего и внутреннего коаксиального дымохода отличается. Рассмотрим оба варианта.

Монтаж внутренней системы

В первую очередь проверяем соответствие диаметров выходного патрубка котла и дымохода. Затем начинаем готовить отверстие в стене, через которое будет выходить дымоход.

Его диаметр должен точно соответствовать размерам коаксиальной трубы. Сделав отверстие, можно приступать к монтажу конструкции. Он начинается с выходной трубы котла, к которой крепится соответствующий элемент дымохода.

Полученное соединение фиксируется хомутом и фиксируется с обеих сторон болтами. Далее последовательно собирается вся конструкция. Каждый элемент вставляется на место и закрепляется специальными зажимами для придания системе дополнительной надежности. Поверх креплений устанавливаются декоративные крепления, благодаря чему сохраняется привлекательный внешний вид конструкции.

Дымоход выходит через стену на улицу. При необходимости установить на выходной патрубок или дополнительную ветрозащиту. Участок прохода в стене заделан. При этом соблюдаются требования пожарной безопасности. На трубу надевается специальный защитный кожух. Стыки прохода герметизируются и закрываются фартуком.

Наружный дымоход коаксиального типа с вертикальной ориентацией. Такие системы достаточно просты в установке.

Наружная установка

Перед ее началом определите место выхода коаксиального дымохода и наметьте его расположение на стене здания. Затем в стене делается отверстие диаметром, соответствующим сечению канала дымохода.

Далее выполняются все внутренние работы. Начните с подключения трубы к нагревателю. Для этого используется одноконтурное колено и двухконтурный тройник.

Последний нужен для фиксации конструкции в вертикальном положении. Полученную конструкцию закрепляют на поверхности стены специальными скобами.

Далее все работы проводятся аналогично описанному выше способу. Секция выхода дымохода закрывается, и сборка трубы продолжается до нужной высоты. Конструкция крепится к стене струбцинами. Для соединения двухконтурных труб используются переходные узлы.

Выводы и полезное видео по теме

Устройство и монтаж коаксиального дымохода:

Установка дымохода коаксиального типа в деревянном доме:

Как самостоятельно установить коаксиальный дымоход:

Дымоход коаксиального типа является эффективным и практичным устройством, которое значительно повышает КПД каменки. Кроме того, он абсолютно безопасен в эксплуатации, компактен и прост в установке.

Единственным его существенным недостатком можно считать достаточно высокую стоимость обустройства такой системы, которая, однако, окупается при ее длительной эффективной работе.

Пожалуйста, оставляйте свои комментарии к статье, делитесь своим опытом использования и известными вам особенностями монтажа коаксиальных дымоходов, задавайте вопросы. Мы всегда готовы разъяснить непонятные моменты.

Коаксиальный дымоход. Особенности дизайна. Элементы конструкции Коаксиальный дымоход. Особенности дизайна. Конструктивные элементы

Тепло в доме – главная составляющая комфорта. Обогрев жилья осуществляется разными способами. В многоквартирных домах это центральное отопление. А вот в частных домах устанавливаются отопительные котлы, работающие на огне. Такие агрегаты не могут эксплуатироваться без устройства дымохода. Традиционные трубы не выдерживают конкуренции с новым оборудованием. Итак, на установку коаксиального дымохода решается все большее количество владельцев частных домов.

Коаксиальный дымоход имеет специальную конструкцию и может быть вертикальным или горизонтальным

Содержание

• 1 Особенности конструкции
• 2 Основные элементы коаксиального дымохода
• 3 Разновидности коаксиального дымохода
• 4 Особенности монтажа и подключения к газовый котел
• 5 Последовательность монтажа и особенности
• 6 Ведущие производители коаксиальных дымоходов

Конструктивные особенности

Понятие «коаксиальный» предусматривает наличие двух объектов, вставленных по общей оси один в другой. Исходя из этого определения, можно сказать, что коаксиальный дымоход представляет собой двухконтурную конструкцию, включающую трубы разного диаметра, расположенные одна внутри другой. Контактные данные блокируются перемычками внутри устройства.

По внутренней трубе выводятся продукты сгорания, а внешняя служит для подачи свежего воздуха, без которого горение невозможно. Узнав, что такое коаксиальный дымоход, можно сделать следующий вывод: специально обеспечивать постоянный приток свежего воздуха необходимости нет. Но для традиционных каналов дымоудаления это неизбежно. Кроме того, установка данного устройства позволяет решить ряд проблем, присущих стандартным дымоходам:

• повысить эффективность системы. Это связано с тем, что воздух, поступающий снаружи, нагревается от внутренней трубы, выводящей горячий дым;
• снижается риск возгорания в местах контакта легковоспламеняющихся поверхностей с дымоходом. Внутренняя труба охлаждается до безопасных температур за счет передачи тепла внешней трубе;
• благодаря высокой эффективности системы топливо сгорает практически полностью. Таким образом, количество несгоревших частиц, выбрасываемых в атмосферу, значительно снижается, из-за чего она не загрязняется. Делаем еще один вывод: установка коаксиального дымохода делает котел более экологичным ;
• процесс горения, начиная с подачи кислорода и заканчивая отводом газов, происходит в закрытой камере, в результате чего опасные для людей продукты горения не попадают в помещение. Поэтому не нужно обустраивать дополнительную вентиляцию;
• компактность прибора экономит полезную площадь;
• широкий ассортимент дымоходов. Вы можете подобрать подходящий образец для систем любой мощности.

Коаксиальный дымоход состоит из двух вставленных друг в друга труб; один отводит дым, второй служит для подачи воздуха в котел

Основные элементы коаксиального дымохода

Рассмотрим подробнее конструкцию коаксиального дымохода. Трудным его можно назвать только с большой натяжкой.

• внутренняя труба, диаметр которой не превышает 80 мм, изготавливается из нержавеющей или оцинкованной стали;
• наружная труба имеет сечение до 125 миллиметров. Конкретное значение этого параметра определяет фактическое значение диаметра коаксиального дымохода. Наружная труба изготовлена ​​из тех же марок стали;
• колено. Выполняет функцию переходного элемента при монтажных работах;
адаптер
• . С его помощью котел соединяется с дымоходом;
Хомут
• Применяется для придания скрепляющим элементам дымохода повышенной прочности.

Полезно знать! Хотя оцинкованная сталь дешевле, нержавеющая сталь предпочтительнее.

Этот стандартный набор элементов может быть дополнительно дополнен:

• Гофрированная труба. Его использование обеспечивает более удобный монтаж патрубка к патрубку отопительного агрегата;
• накладка, украшающая место входа трубы в стену;
Фланец
• для настенной прокладки труб.

В стандартную комплектацию дымохода входят все необходимые детали для его монтажа

Газовые системы не предъявляют особых требований к дымоходной системе, оборудованной указанным выше образом. Более того! Требования к установке коаксиального дымохода не предусматривают организацию вентиляции приточно-вытяжного типа. А чтобы котел не вышел из строя, нужно только прислушиваться к рекомендациям. Это касается, в первую очередь, конденсата. Запомнить! Он должен быть направлен от котла, а не к котлу. Для этого достаточно создать небольшой уклон горизонтальной трубы в сторону улицы. Есть еще один момент: без уклона коаксиальные дымоходы зимой очень интенсивно покрываются ледяной коркой.

В то же время у такой хорошей системы есть одно существенное «но»: не все котлы, выпускаемые современной промышленностью, можно подключить к подобным системам дымоудаления. Речь идет о моделях отопительных агрегатов, конструкция которых не оснащена специальной турбиной, представляющей собой мощный вентилятор. Именно этот элемент создает перепад давления, за счет которого горячий воздух вылетает наружу, а холодный воздух из внешней среды подтягивается в камеру сгорания.

Разновидности коаксиального дымохода

Основным критерием деления этих устройств на типы является место их установки.

• Горизонтальный коаксиальный дымоход. Этот вид выхлопной трубы для отопительного прибора получил наибольшее распространение благодаря простоте монтажа. Коаксиальная труба устанавливается в отверстие, пробитое в стене, и замуровывается там навсегда. Такая дымоходная система очень удобна при создании индивидуальных систем отопления в квартирах многоэтажек, где нет возможности проложить дымоход через крышу. Нельзя не отметить еще одно преимущество такого технического решения. Он заключается в том, что организация небольшого уклона коаксиального дымохода в многоквартирном доме позволит конденсату стекать на улицу самотеком без применения дополнительных устройств;
• коаксиальный дымоход вертикальной конструкции. Чаще всего используется при установке котлов в частных домах. Выводится на улицу через крышу. К недостаткам вертикального коаксиального дымохода можно отнести то, что на этапе монтажа необходимо обеспечить отвод конденсата.

Горизонтальный дымоход более удобен в установке и не требует специальных устройств для отвода конденсата

Полезная информация! Зная об этой проблеме, производитель на своих объектах оснащает трубы коаксиального дымохода специально созданной системой удаления конденсата.

Особенности монтажа и подключения к газовому котлу

Мы уже знаем, что коаксиальный дымоход может быть установлен как горизонтально, так и вертикально. Первый вариант намного проще, но из-за плохой естественной тяги его можно реализовать только для моделей, оснащенных вытяжным вентилятором.

Монтаж газовых дымоходов регламентируется соответствующими нормативными документами. Основные правила, которые следует учитывать при монтаже коаксиальной трубы, представлены ниже.

Горизонтальный коаксиальный дымоход.

• Приобретая комплект такой газоотводной системы, выбор нужно делать по ее диаметру. Оно не должно быть меньше сечения выходного патрубка отопительного агрегата;
• в соответствии с регламентированными правилами монтажа максимальная длина горизонтального коаксиального дымохода должна быть выполнена такой, чтобы она не превышала 3 метров. Некоторые производители, рассчитывая на большую мощность вытяжных вентиляторов, рекомендуют для выпускаемых ими моделей большую длину;
• на каждый погонный метр трубы необходимо установить дымоход с уклоном 3˚ в сторону котла. Выполнение этого требования создаст условия для самопроизвольного стока образовавшегося конденсата. ;
• Место для отверстия в стене выбирайте с учетом того, что расстояние от него до выходного патрубка котла около 0,5…1 метра. Тогда дымоход не промерзнет внутри во время мороза зимой;
• если котел устанавливается возле окна, расстояние от него до наружной трубы горизонтального коаксиального дымохода должно быть не менее полуметра. Выводить этот элемент дымоходной системы под окно категорически не рекомендуется. При отсутствии другой возможности допустимое расположение трубы не менее чем на 1 метр ниже уровня окна. Расстояние до трубы подачи газа должно превышать половину диаметра коаксиального дымохода;
• высота наружной трубы над землей должна быть не менее 2 метров. Это сведет к минимуму вероятность загрязнения;
• выступающая часть коаксиального дымохода, расположенного под балконом или навесом, должна быть определенной длины. Он должен вписаться в полукруг с центром в месте выхода нижней поверхности этих строительных элементов из стены с радиусом, равным их ширине.

Длина наружной части горизонтального дымохода должна быть не менее 0,5 метра

Вертикальный коаксиальный дымоход. При установке данной конструкции необходимо обратить внимание на следующие моменты:

• При сборке отводов дымохода для газового агрегата каждая вершина должна быть вставлена ​​внутрь предыдущего отвода и соединена хомутами. При несоблюдении этого правила конденсат будет просачиваться через негерметичные стыки, и начнет стекать по наружной стенке дымохода;
• для удобства обслуживания и очистки, а также для сбора конденсата нижнюю часть конструкции необходимо оборудовать тройником.

Полезно знать! Установка дефлектора (или защитного колпака) на выхлопную трубу запрещается из-за возможности обледенения. Для защиты системы от ветра и осадков на коаксиальный вертикальный дымоход монтируется конусообразный наконечник.

Следует отметить еще один момент. Помимо использования в частных домах, существует коллективный вариант вертикального коаксиального дымохода в многоквартирном доме. Такая система дымохода делает использование газовых индивидуальных отопительных приборов совершенно безопасным. Общий дымоход устанавливается на этапе строительства многоэтажного дома.

Последовательность монтажа и особенности

Установить коаксиальный дымоход своими руками может любой человек, обладающий элементарными навыками обращения с электроинструментом. Данная процедура состоит из следующих этапов:

• в необходимом месте наружной стены делается отверстие;
• к котлу подключается адаптер;
• сам дымоход соединяется с ним с помощью обжимного хомута. При необходимости подвода конструкции к стене используется колено. Все элементы фиксируются одинаковыми обжимными хомутами;
• вывод трубы через отверстие под необходимым уклоном;
• заполнение зазоров минеральной ватой или монтажной пеной;
• выход трубы закрыт декоративной накладкой.

Труба должна быть хорошо закреплена хомутами, а место ее прохода через стену закрыто специальными накладками

Следует отметить, что каждый поворот линии дымоудаления требует уменьшения ее длины на 0,5 метра .

Правильная установка коаксиального дымохода предотвратит попадание в жилое помещение угарного газа, опасного для здоровья человека. К типичным ошибкам, наиболее часто допускаемым при монтаже дымоходной системы, относятся следующие недочеты:

• Неверный расчет и неправильно выполненный монтаж газоотводящей системы. Это может привести к проникновению дыма через стыки отдельных звеньев канала.
• недостаточная жесткость крепления дымохода к стене дома. Чаще всего этот недостаток устраняется за счет использования неподходящего крепежа;
• хозяин не оборудовал свой дом теплоизоляцией между стеной и крышей. Его отсутствие приводит к нарушению температурного режима там, где дымоход проходит сквозь стены и крышу.

Ведущие производители коаксиальных дымоходов

В этом сегменте мирового строительного рынка работает большое количество фирм. Ниже представлены только самые популярные.

Baxi (Бакси). Эта компания входит в состав основанного в 1866 году в Англии холдинга BAXI GROUP, который сегодня объединяет под одной «крышей» 16 предприятий из 7 стран Западной Европы. Центральным заводом считается Италия. За год с его конвейера сходит более 500 тысяч котлов, а в комплект поставки их по желанию покупателя может быть включен коаксиальный дымоход.

Navien Этот бренд является одним из крупнейших производителей котельного оборудования не только в Южной Корее, но и во всем мире. Более 80 процентов ее продукции реализуется в странах Тихоокеанского региона, Японии, Китае, США, а с 2008 года она стала доступна и в странах СНГ.

Полезно знать! Коаксиальные дымоходы производства Navien подходят для работы с газовыми котлами напольного и настенного типа мощностью до 75 кВт.

Vaillant (Вайлант). Эта немецкая компания была основана в 1874 году. В настоящее время она входит в группу компаний Vaillant со штаб-квартирой в Германии. В этом году эта компания выпускает более 3 млн единиц отопительного оборудования, опционально оснащенного коаксиальными дымоходами. Залогом долгой и успешной работы котла является соблюдение размеров труб.

Какая вентиляционная труба нужна вашему камину? (ответил)

Если вы только что купили камин, планируете купить печь или вам просто нужно заменить трубу в старом устройстве в вашем доме, выбор правильных вентиляционных компонентов имеет решающее значение как для надлежащей работы, так и для безопасности. В этой статье мы обсудим основы различных типов вентиляционных и дымоходных труб, которые используются в этих топочных устройствах.

Новый камин, вставка или печь

Каждый новый вентилируемый газовый камин, дровяной камин, вентилируемый газовый или дровяной каминный топок и печь имеют определенные требования к надлежащим вентиляционным компонентам, установленные производителем.

Для каждого нового вентилируемого газового камина, дровяного камина, вентилируемого газового или дровяного камина и печи предъявляются определенные требования к надлежащим вентилирующим компонентам, установленные производителем. Определенные марки или типы труб относятся к определенной категории. Например, вы не будете использовать ту же трубу для дровяной печи, что и для вентилируемого газового камина. Покупка правильных компонентов дымохода абсолютно необходима. Частое заблуждение, которое мы часто наблюдаем, заключается в том, что домовладелец или подрядчик предполагает, что существующая дымоходная труба от старого камина может быть использована в новой модели, особенно если диаметр трубы, используемой в новом устройстве, совпадает с уже установленным дымоходом. Однако это действительно редкое явление, потому что большинство старых дымоходов и вентиляционных систем больше не используются с новыми агрегатами.

Старый камин, топка или печь

Старые камины и печи могут не иметь таких перечисленных опций или могут требовать использования определенной марки, поэтому идеальные компоненты вентиляции будут определяться размером камеры сгорания и дымоходом на Единица. Если вы пытаетесь заменить часть вентиляционной системы, вам нужно будет найти трубу той же марки, что часто бывает сложно, а иногда и невозможно, если эти детали сняты с производства и больше не доступны. Производство каминов и печей изобилует производителями, которые обанкротились, и одна из самых распространенных проблем, с которыми мы сталкиваемся здесь ежедневно, — это попытки найти подходящие детали для камина или печи, которым более 20 лет. Иногда это можно сделать, если детали все еще доступны у оригинального производителя или у активной компании, купившей оригинального производителя. В последнем случае детали, необходимые для старого устройства, можно заказать по специальному заказу.

Если вы пытаетесь заменить часть вентиляционной системы, вам нужно будет найти трубу той же марки, что часто бывает сложно, а иногда и невозможно, если эти детали сняты с производства и больше не доступны.

** Всегда обращайтесь к руководству по эксплуатации камина/печи перед покупкой или установкой вентиляционных компонентов для устройства. Если у вас нет инструкций по установке от производителя, свяжитесь с нами, указав производителя и номер модели, и мы проверим, сможем ли мы найти нужную вам информацию. **

предупреждение: Дезинформация и ошибки могут быть смертельными при работе с подовой продукцией и вентиляционной трубой. Если вентиляционная система не соответствует требованиям производителя и/или местным нормам, последствия могут быть серьезными, включая возможную утечку угарного газа и возгорание дымохода, что может привести к смерти, серьезному заболеванию и значительному материальному ущербу.

Чтобы избежать опасных ошибок при установке, мы настоятельно рекомендуем вам посмотреть видео по установке ниже, чтобы узнать о пяти наиболее распространенных ошибках, допускаемых некоторыми из самых опытных подрядчиков.

Вентилируемые камины по сравнению с невентилируемыми/невентилируемыми/бесвентилируемыми каминами

Прежде чем мы обсудим особенности выбора правильных вентиляционных компонентов, мы должны сначала признать появление безвентиляционных очагов за последние несколько десятилетий. . Термин «без вентиляции», «без вентиляции» или «без вентиляции» применяется к топочным приборам, которые сжигают газ (природный газ или пропан) и не требуют какой-либо дымоходной или вентиляционной системы. Эта терминология также используется для описания других каминов нишевого типа, таких как электрические и этаноловые модели.

Действительно, развитие технологии чистого сжигания газа создало альтернативный вариант для потребителей, которые не хотят устанавливать дымоход из-за логистических трудностей или финансовых проблем. Тем не менее, есть несколько вопросов, которые необходимо рассмотреть, прежде чем идти по этому пути (поэтому мы всегда рекомендуем вентилируемую систему, если это вообще возможно). Прежде чем мы перейдем к ним, вы должны отметить, что в некоторых районах Соединенных Штатов (например, во всем штате Калифорния и в некоторых частях многих других штатов) запрещено использование внутри помещений газовых приборов без вентиляции по всем направлениям. Невентилируемые устройства также не разрешены для использования в Канаде.

Есть несколько основных проблем с газовыми каминами, печами и вставками без вентиляции, которые следует тщательно изучить, прежде чем принимать решение, ни одна из которых не относится к камину с вентиляцией. Во-первых, подавляющее большинство потребителей безвентиляторных газовых приборов отмечают заметный запах, исходящий от горелки. Особенно это касается людей с сильным обонянием. Для большинства это просто неприятность, но иногда запах может быть достаточно сильным, чтобы вызвать опасения по поводу утечки газа, даже если это не так.

Подавляющее большинство потребителей безвентиляторных газовых приборов отмечают заметный запах, исходящий от горелки.

Во-вторых, чисто горящие камины без вентиляции тщательно спроектированы для достижения полного сгорания, но без вентиляции выхлопным газам некуда идти, кроме как обратно в комнату. Хотя при этом образуется безвредный водяной пар и двуокись углерода (не ядовитая окись углерода), это может стать проблемой в небольших помещениях. В некоторых случаях, особенно при использовании пропана в качестве топлива, чрезмерное количество водяного пара может привести к образованию конденсата на окнах и влаги на шторах, что может привести к плесени или плесени, если они не будут высушены должным образом.

Наконец, еще одним недостатком безвентиляционных устройств является отсутствие реалистичности. Поскольку эти модели должны гореть чисто, безвентилируемый дровяной камин или невентилируемый газовый камин не будут производить такое же пламя, как в настоящем дровяном камине, и они также не могут сравниться с более реалистичными эффектами, наблюдаемыми в вентилируемом газовом камине.

Некоторые из этих проблем могут быть устранены в определенных ситуациях, например при установке в большом открытом помещении или помещении, которое всегда открыто по крайней мере для одного другого помещения. Но хотя удобство и экономическая выгода безвентиляционного камина могут быть привлекательными, мы рекомендуем вентилируемый камин практически в любой ситуации. Для получения дополнительной информации и подробностей о плюсах и минусах безвентиляционных газовых плит, пожалуйста, ознакомьтесь с нашим Руководством по покупке газовых каминов и плит.

“Камины” и “Вставки”

Еще одна частая путаница в каминной промышленности – это различие терминов “камин” и “вставка”. Короче говоря, камин — это готовая единица, которая может быть оформлена в деревянном корпусе, стене или каминном шкафу, а вставка — это модель, которая должна быть установлена ​​внутри существующего и действующего камина.

В целях вентиляции ключевое отличие заключается в том, что камин должен иметь специальный дымоход или вентиляционную систему, которая может быть расположена на расстоянии 2 или 3 дюймов от горючих материалов (например, внутри деревянного дымохода или рядом с внешней стеной), но вставка требует использования вкладыша дымохода, который проходит внутри существующего, функционального, полностью негорючего дымохода (например, кирпичного дымохода с глиняным или терракотовым дымоходом или трубы из нержавеющей стали).

Приборы, работающие на твердом топливе, такие как дровяная или угольная печь, используют дымоход класса А, который выдерживает более высокие температуры дымовых газов, создаваемых этим топливом.

Например, в камине с прямым отводом используется коаксиальный (двойная стенка, система «труба в трубе») отвод газового камина, который может заканчиваться либо горизонтально на внешней стене, либо вертикально над крышей, но прямой В каминной топке с вентиляционным газом используется коллинеарная (бок о бок) система алюминиевых вкладышей (обычно два вкладыша диаметром 3 дюйма), которая соединяется со вкладышем и проходит внутри существующего дымохода до самого верха.

Аналогичным образом, для дровяного камина требуется дымоход из нержавеющей стали с двойными или тройными стенками, но для дровяного камина можно использовать одностенный дымоход из нержавеющей стали внутри дымохода, который уже установлен.

Крайне важно, чтобы с соответствующим устройством использовался правильный тип дымохода или вентиляционной трубы, и теперь мы более подробно рассмотрим эти различные категории вентиляционных труб.

Категория вентиляционной трубы

Для каждого очага требуется определенный тип вентиляционной трубы, которые классифицируются соответственно. Например, в твердотопливном приборе, таком как дровяная или угольная печь, используется дымоход класса А, который выдерживает более высокие температуры дымовых газов, создаваемых этим топливом. Для этой цели внутренняя стенка этих труб с двойными или тройными стенками изготовлена ​​из нержавеющей стали. С другой стороны, камины с прямой вентиляцией используют в качестве топлива природный газ или пропан, а выхлопные газы значительно менее горячие. Таким образом, труба прямого отвода газа, используемая в этих устройствах, имеет алюминиевую внутреннюю стенку.

См. список типов топочных устройств и соответствующую требуемую категорию вентиляционных труб, используемых для каждого из них, в таблице ниже. Эти категории организованы в отдельные группы на нашей странице продуктов для дымоходов.

Таблица категорий вентиляционных труб

* В отдельно стоящих дровяных и угольных печах используется переходник дымохода (дымоход), представляющий собой черную трубу с одной или двумя стенками, которая подсоединяется к устройству и затем проходит либо вертикально к потолку, либо горизонтально к стене, прежде чем ее необходимо перешел через соответствующий переходник на дымоход класса А.

Если вы заинтересованы в приобретении модели на нашем веб-сайте или если вы уже приобрели модель на месте, но вам нужны необходимые вентиляционные компоненты, вы можете заполнить нашу Форму проектирования и расценки дымохода для получения бесплатной подробной сметы. Если вы предоставите правильную информацию о производителе и модели, мы обязательно предложим соответствующие материалы и избавим вас от многих хлопот. Мы также проверим, если это возможно, соответствует ли предложенная конфигурация вентиляции перечисленным требованиям этой модели к вентиляции.

Расстояние до горючих материалов

При установке любого топочного устройства, самого устройства и системы дымохода соблюдение надлежащего расстояния до горючих материалов является наиболее важным аспектом. Что касается дымохода, различные типы вентиляционных отверстий имеют разные зазоры.

При установке любого топочного устройства, самого устройства и системы дымохода соблюдение надлежащих зазоров до горючих материалов является наиболее важным аспектом.

Дымоход класса A обычно имеет 2-дюймовый зазор до горючих материалов, а газоотводной клапан типа B обычно имеет 1-дюймовый зазор. Вентиляционная труба для прямого газового камина уникальна. Обычно он имеет зазор в 1 дюйм при вертикальном перемещении, но при горизонтальном перемещении требования к зазору различаются. В некоторых случаях горизонтальные участки трубы по-прежнему имеют зазор 1 дюйм до горючих материалов сбоку и снизу, но от верхней части трубы он может быть до 3 дюймов и, возможно, больше из-за горячих выхлопных газов. поднимается в вентиляционном отверстии.

Диаметр дымохода

Диаметр используемой вентиляционной трубы также зависит от модели. Для каждого камина, печи и топки будет использоваться труба или вкладыш, размер которых должен соответствовать диаметру дымохода(ов) устройства. Обратите внимание, что проверка необходимого диаметра никогда не должна быть основным или единственным соображением при поиске вентиляционной трубы, потому что используемые компоненты должны подпадать под правильную категорию, как указано в таблице выше.

Простое измерение необходимого диаметра дымохода без проверки надлежащей категории или перечисленных и совместимых компонентов является одной из наиболее распространенных ошибок при покупке вентиляционной трубы. Это особенно распространено, когда домовладельцы или подрядчики пытаются установить новые детали дымохода на старую дымоходную систему. Никогда не смешивайте секции дымоходов разных марок/производителей, даже если диаметр(ы) труб совпадают. В различных типах и марках вентиляционных труб используются запатентованные соединения, обычно это система с поворотным замком, которая соединяет отрезки трубы и колена вместе. Следовательно, будет невозможно правильно соединить два разных типа вентиляционных труб, даже если диаметры одинаковы. Установщик никогда не должен пытаться «заставить его работать», обжимая, герметизируя или сваривая вместе две трубы разных марок/категорий.

Простое измерение необходимого диаметра дымохода без проверки надлежащей категории или перечисленных и совместимых компонентов является одной из наиболее распространенных ошибок при покупке вентиляционной трубы.

Увеличители и переходники дымохода, которые представляют собой компоненты, изменяющие диаметр дымохода, никогда не рекомендуются, за исключением случаев крайней необходимости (и допустимых в рамках требований производителя к модели) или если это необходимо для конкретной конфигурации (использование удлинителя для пеллет плита или вставка довольно распространены).

Высота дымохода

Общая высота вентиляционной системы является еще одним фактором, который необходимо учитывать для вентилируемых каминов, заканчивающихся вертикально над крышей. Для каждого камина, печи и вставки будет указана минимальная и максимальная высота дымохода в зависимости от потребности устройства в достаточной тяге. Таким образом, даже если требования изготовителя к вертикальной заделке соблюдены, минимальная высота дымохода должна быть соблюдена для правильной работы прибора. Это обычная проблема с дровяными каминами в одноэтажных домах с дымоходом над пологой крышей.

Для каждого камина, печи и вставки будет указана минимальная и максимальная высота дымохода в зависимости от потребности устройства в достаточной тяге.

Требования и ограничения по минимальной и максимальной высоте дымохода могут быть изменены в зависимости от смещения внутри системы.

Смещения/отводы/горизонтальные участки

Как и в случае с категорией вентиляционной трубы и диаметром дымохода, для каждого устройства предусмотрены рекомендации, определяющие допустимые смещения, допустимые в системе дымохода. Дымоходы класса А не допускают изгибов более 30 градусов (45 градусов в Канаде), а длина каждого изгиба ограничена в зависимости от модели. Отводы нельзя комбинировать для создания большего смещения. Единственным предостережением по этому поводу является то, что отдельно стоящие дровяные или угольные печи, использующие соединитель дымохода (также известный как дымоход), который проходит горизонтально через стену, могут подключаться к тройнику класса А, который фактически служит 9Колено 0 градусов для поворота дымохода вертикально.

Вентилируемые газовые камины гораздо более терпимы к смещениям, но в руководстве по установке каждой модели указаны ограничения в отношении допустимой длины смещения, количества используемых колен и длины горизонтального участка(ов). По большей части вентилируемые газовые камины позволяют использовать колена под углом 90, 45 и 30 градусов. Кроме того, большинство вентиляционных систем газовых каминов позволяют использовать гибкую вентиляционную трубу, которая, конечно, может создавать любое смещение от 0 до 90 градусов.

Наконечники вентиляционных отверстий и заглушки дымоходов

Каждое топочное устройство также имеет ограничения и требования в отношении того, где и как заканчивается дымоход или система вентиляции. Все твердотопливные камины и печи должны заканчиваться над крышей в соответствии с «Правилом 3-2-10», согласно которому дымоход должен находиться не менее чем в трех футах над крышей в точке проникновения (измеряется с высокой стороны). и на два фута выше любого препятствия в радиусе 10 футов от вершины дымохода.

Каждое топочное устройство также имеет ограничения и требования в отношении того, где и как заканчивается дымоход или вентиляционная система.

Требования к минимальной высоте дымохода

Это правило не распространяется на вентилируемые газовые камины. Газовые камины B-Vent должны заканчиваться над крышей, как дровяной агрегат, но необходимая высота над крышей может составлять всего один фут в зависимости от требований модели и уклона крыши (степени наклона). Между тем, в каминах с прямой вентиляцией может использоваться вентиляционная система, которая либо заканчивается вертикально над крышей, либо горизонтально на внешней стене. Опять же, допустимые выводы для каждой модели перечислены в руководстве по установке в соответствии с определением производителя.

В конце этих вентиляционных систем необходимо использовать соответствующую заглушку. Дымоходные трубы класса А имеют собственные заглушки, специально разработанные для конкретной марки и диаметра. Хотя для этих дымоходов доступны универсальные заглушки, использование чего-либо, кроме одобренного производителем камина, печи или дымохода, может привести к аннулированию гарантии на устройство или компоненты дымохода. Однако в случае старых дымоходов, когда необходимо заменить заглушку, а замена больше недоступна, эти универсальные варианты модернизации являются единственным вариантом.
