Расстояние от газовой трубы до розетки, электрокабеля, электропроводки и котла

При обустройстве газоснабжения своего дома или квартиры необходимо продумать огромное количество вещей, в частности, расстояние от розетки до газовой трубы, независимо от того, когда была смонтирована или реконструирована электропроводка, до разработки проекта или после.

Очередные безумные требования, рекомендации для усложнения процесса или разумные нормативы? А что будет, если нормы не соблюдать и лепить провода куда попало?

На эти и многие другие вопросы по поводу сочетания электричества и газоснабжения в одном помещении мы вам подробно ответим.

Содержание статьи:

Расположение электропроводки и газового оборудования
- Что говорит закон?
- Почему нужно соблюдать расстояния?
Ответственность за несоблюдение требований
Как избежать проблем?
Выводы и полезное видео по теме

Расположение электропроводки и газового оборудования

Кухни в разных квартирах и домах отличаются друг от друга своими размерами. Это может быть шикарная плантация для приготовления пищи, место, в котором вполне помещается все необходимое или тесная каморка, куда плита с холодильником и шкафом для круп влезли — и хорошо.

Так или иначе, в любой кухне есть электропроводка, питающая вытяжку, насосы, оборудование для подачи и циркуляции воды, а также бытовую технику, вроде холодильника либо микроволновки.

На кухне у каждого установлено огромное количество электроприборов. Но помимо них в этом помещении могут также находиться другие энергозависимые установки — котел, газовая плита и колонка

И это по минимуму, не считая электрозависимые котлы отопления и .

Таким образом, практически всегда совмещается электропроводка с газовым трубопроводом в одном помещении.

Что говорит закон?

Разумеется, расстояние между носителями этих двух энергоресурсов не надуманное, а тщательно просчитанное специалистами и внесено в соответствующие нормативные акты.

Это:

ПУЭ-6;
ПУЭ-7;
СП 402. 1325800.2018.

Начнем с ПУЭ (правила устройства электроустановок). Нас интересуют 6 и 7 издание. В пункте 2.1.56 ПУЭ-6 указано, что при пересечении проводов и кабелей с трубопроводами, содержащими легковоспламеняющиеся газы, расстояние между ними должно быть как минимум 100 мм. При этом, провода, проходящие в «горячих» зонах необходимо обеспечивать дополнительной термозащитой и защитой от механических повреждений.

Особенности параллельной прокладки описывает пункт 2.1.57, в котором расстояние нормируется до 400 мм и опять-же, рядом с горячими трубами провода и кабели должны обладать защитой.

ПУЭ-7 более категоричен. Пункт 7.1.50 нормирует расстояние в 0.5 метров от любых выключателей, розеток и других электроустановочных элементов.

По факту, ПУЭ являются рекомендательными нормами для частных лиц и обязательность применения отдельных их пунктов расплывчата. Тем не менее, к добровольным не относятся пункты, на которых ссылаются другие акты, утвержденные в качестве обязательных

Однако есть еще обязательные для всех Правила проектирования систем газопотребления, введенные 6 июня 2019 года и определенные как СП 402. 1325800.2018.

Рассмотрим, что-же говорится в этом Своде Правил о проводке и газотрубопроводах. В пункте 5.1 указано, что любая газовая плита должна быть оборудована системой «газ-контроль», помогающей предотвратить подачу топлива на форсунки, если пламя гаснет. А кроме того, между и шлангом устанавливается .

Очень строги требования по обеспечению пожаробезопасности, исключающей возможность быстрого распространения пламени в случае такой опасности.

Пункт 6.15 обозначает расстояние сетей внутреннего газопровода от электроснабжения — по горизонтали не менее 40 см, по вертикали — не менее 10 см.

При этом если выполняется подключение газоиспользующих приборов к электросети, а как мы уже говорили, таковые распространены повсеместно, действуют отдельные правила, которые мы сейчас также рассмотрим.

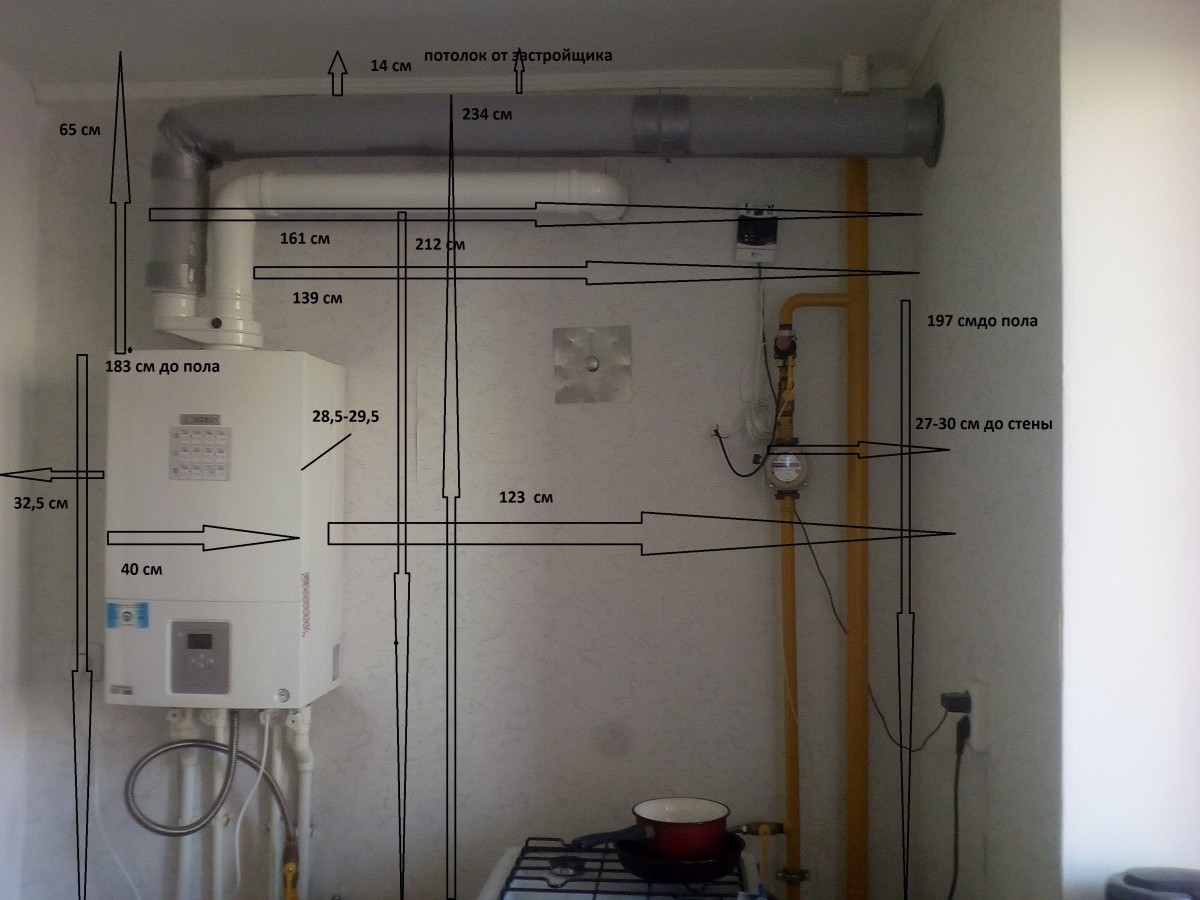

Прежде всего регулируется расстояние от газового котла до его — не более 0,5 м.

Устанавливая розетку согласно СП не забудьте об удобстве ее использования и легкого доступа для быстрого отключения газоиспользующих приборов в случае чрезвычайной ситуации

Розетка, к которой подключается оборудование, работающее на голубом топливе, обязательно должна обладать заземлением и быть в легком доступе для быстрого отключения или визуального осмотра.

Обратите внимание, что на электрокабель не должно оказываться никакого механического воздействия и при монтаже/эксплуатации нельзя допускать никаких скручиваний, растягиваний и прочих негативно влияющих на целостность проводки действий.

Категорически запрещено размещать проводку в непосредственной близости от любых температурных воздействий. В том числе, расстояние от газовой плиты до подключаемой к ней розетки, ничем не отличается от котловой — не более 0,5 м с отсутствием точек соприкосновения.

В основном, именно эти документы регулируют расстояние электропроводки и электроисточников от газовой трубы в любых случаях, как при подключении приборов, работающих на этом топливе, так и до независимых установок.

Почему нужно соблюдать расстояния?

На первый взгляд, газ и электрический ток — 2 разных ресурса, работающих в комплексе. И между тем, они абсолютно несовместимы в непосредственном контакте друг с другом. Чем-же это обусловлено?

Электрическая проводка при контакте с горячей средой подвергается температурному плавлению, в результате чего может произойти замыкание и как следствие — возгорание.

Будьте внимательны при выборе розетки и соблюдении требований ПББ. Во время работы газового прибора неграмотная установка может спровоцировать возгорание

Даже если авария на линии проводов произойдет не по вине нагрева от газоиспользующего оборудования, при непосредственной близости к нему, в случае одновременной утечки газа даже небольшая искра может спровоцировать взрыв. Не говоря уже о возгорании электропроводки и воздействии пламени на .

Но это еще не все. Очень важно предусмотреть качественную прокладку электропроводки, находящуюся рядом с газораспределительной системой. Часто, особенно в домах старых построек, провода закладывались по системе «ноль-фаза», то есть заземления не было предусмотрено.

Современная система электропроводки предполагает переход на трехжильную. Соответственно, в старых распределительных щитах, не рассчитанных на 3 жилы, «землю» кидают на ноль.

Во время подключения большого количества электроиспользующих приборов, может перегореть ноль, что приводит к росту напряжения и возгоранию. Представьте, что будет, если напряжение упадет на газовую плиту, подключенную к электричеству.

По факту может произойти эффект тэна в трубах, идущих к стояку, не говоря уже о более серьезных последствиях, например, взрыве. Диэлектрическая вставка о которой говорилось в СП 402.1325800.2018 необходима именно для того, чтобы обезвредить токопроводность .

Диэлектрическая вставка — это фитинг-отсекатель, помогающий исключить блуждание токов по газопроводу внутриквартирному или внутридомовому. Также его называют изолирующей вставкой

Опасен и оголенный, вследствие каких-либо причин, провод электропроводки, попавший на газопроводные трубы. Он создаст на трубопроводе напряжение, которое будет, в принципе, заземлено, но в теории все-же опасно для жизни и возможного возгорания.

Ответственность за несоблюдение требований

Разумеется, как в случае с любым другим нарушением утвержденных норм и правил, при несоблюдении обязательных расстояний от газовой трубы до проложенного электрокабеля, для граждан предусмотрена ответственность.

КоАП РФ Статья 9.4 обещает наложение штрафов на нарушителей. Ну, и разумеется, за опасное подключение, различными нормативными документами практически обеспечено отключение от линии при неустранении неисправностей.

К слову, денежные наказания не столь уж и значительные, даже за повторное нарушение.

И, с одной стороны, наказание все равно понесет исполнитель, а это, по всем правилам — организация, которая обладает допусками и лицензиями к прокладке газовых и электрических сетей. А они изначально рисковать не станут, если выбрана ответственная организация с опытом работы.

Но, как показывает практика, большинство потребителей используют услуги частных электриков без должной документации и договоров либо делают проводку самостоятельно.

А это уже ст. 7.19 КоАП РФ — самовольное подключение, за которое также грозит штраф. Ну, и конечно, в случае совершения неумышленного вреда здоровью и порче имущества других граждан, в результате противоправной деятельности, наказание будет еще суровее — вплоть до тюремного заключения.

П 88 ПП РФ N 410 от 14.05.2013 гласит, что все манипуляции с газовым оборудованием, в том числе, подключение плиты могут проводить только организации, обладающие соответствующим допуском и лицензией на такие виды работ

Ответить однозначно на вопрос, что вас ждет при несоблюдении требуемых расстояний очень сложно. Это все на усмотрение вышестоящих и должностных инстанций.

Как избежать проблем?

В первую очередь, соблюдение правил — это ваше здоровье и безопасность для вашей жизни.

Поэтому, если вы совмещаете газ и электрику, пользуйтесь несколькими простыми рекомендациями:

Соблюдайте правила ПУЭ и СП в точности.
На вводе в свою квартиру смонтируйте устройство защитного отключения, гарантирующее отключение электроэнергии в случае проблем с нулевым проводом.
Перед монтажом проводки убедитесь, что новая будет соответствовать по жильности старой схеме (если она не меняется).
Газовую плиту нельзя заземлять через газопровод, также как и обычные бытовые предметы, работающие на электроресурсе.

А кроме того, обязательно пользуйтесь услугами опытных электриков и заключайте договора при монтаже электрики для газовых приборов.

Всегда проверяйте лицензию и документы у газовщиков, которых вы вызываете на монтаж газоиспользующего оборудования. Кроме того, обязательно заключайте двусторонний договор и проверяйте, чтобы монтаж электрики к устройствам был произведен по всем правилам

Все эти рекомендации помогут вам избежать проблем с контролирующими структурами и обеспечат безопасное энергоснабжение.

Выводы и полезное видео по теме

Что такое электророзжиг и газ-контроль, так ли нужно совмещать газ и электричество:

Таким образом, ПУЭ и СП, нормирующие расстояние до газопровода, изложены четко и не допускают противоречий на практике. Однако факт, что все эти правила разрабатывались вовсе не для того, чтобы усложнить вашу жизнь, а чтобы ее спасти, равно как ваше имущество, жизнь, здоровье и вещи других людей, живущих с вами либо поблизости.

А вы соблюдали нормативы во время проектирования газо- и электроснабжающего оборудования в своем доме или квартире? Поделитесь с нами своим опытом в комментариях, а также задавайте интересующие вопросы по теме статьи.

На каком расстоянии от газовой трубы можно проложить кабель в кабельном канале? | ЭлектроАС

Дата: 10 сентября, 2010 | Рубрика: Вопросы и Ответы, Электромонтажные работы
Метки: Прокладка кабеля, ПУЭ, Электромонтажные работы

Этот материал подготовлен специалистами компании “ЭлектроАС”.
Нужен электромонтаж или электроизмерения? Звоните нам!

Михаил
Добрый день! На каком расстоянии от газовой трубы, идущей к газовой плите в деревянном доме, можно проложить кабель в кабельном канале в соответствии с нормами?

Ответ:
При параллельной прокладке кабеля в кабельном канале расстояние от кабеля до газовой трубы должно быть не менее 400 мм. При пересечении кабеля в кабельном канале газовой трубы расстояние от кабеля до газовой трубы должно быть не менее 100 мм. При электромонтаже штепсельной розетки для газовой плиты расстояние от розетки до газовой трубы должно быть не менее 500 мм.

ПУЭ-6
2.1.56
При пересечении незащищенных и защищенных проводов и кабелей с трубопроводами расстояния между ними в свету должны быть не менее 50 мм, а с трубопроводами, содержащими горючие или легковоспламеняющиеся жидкости и газы, — не менее 100 мм. При расстоянии от проводов и кабелей до трубопроводов менее 250 мм провода и кабели должны быть дополнительно защищены от механических повреждений на длине не менее 250 мм в каждую сторону от трубопровода.
При пересечении с горячими трубопроводами провода и кабели должны быть защищены от воздействия высокой температуры или должны иметь соответствующее исполнение.

2.1.57
При параллельной прокладке расстояние от проводов и кабелей до трубопроводов должно быть не менее 100 мм, а до трубопроводов с горючими или легковоспламеняющимися жидкостями и газами — не менее 400 мм.
Провода и кабели, проложенные параллельно горячим трубопроводам, должны быть защищены от воздействия высокой температуры либо должны иметь соответствующее исполнение.

ПУЭ-7
7.1.50
Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

Прочая и полезная информация

Один Комментарий на ”На каком расстоянии от газовой трубы можно проложить кабель в кабельном канале?”

Экспертиза проекта электроснабжения, шефмонтаж, технический надзор, электроизмерения: +7(926)210-83-75

Срочная платная консультация инженера-энергетика +7(925)705-93-63

Оставить Комментарий

You must be logged in to post a comment.

Прочая и полезная информация

© 2000-2023, Московская электромонтажная компания “ЭлектроАС”: Электромонтаж и электромонтажные работы Москва. Прокладка и электромонтаж кабеля, замеры сопротивления изоляции (электропроводки) и заземления, а также электромонтажные работы и услуги любой сложности по прокладке и установке кабеля, освещения, электрооборудования и электропроводки.

Расстояние между газопроводом и электрической розеткой: все, что вам нужно знать

Когда дело доходит до строительства нового дома, безопасность является ключевым фактором.

Когда речь идет о таких чувствительных материалах, как газ и электричество, нужно быть начеку.

И газ, и электричество могут быть опасны при неправильном обращении.

И, если линии оставить слишком близко, любая проблема с одной может нанести ущерб другой.

Какое должно быть расстояние между газовой линией и электрической цепью?

Минимальное расстояние между газопроводом и электрической цепью должно быть 25 мм. Имейте в виду, что расстояние может зависеть от некоторых факторов. К ним относятся тип цепи, прочность кабелей и риск, связанный с этими приборами.

В данной статье пойдет речь о размещении электрических розеток и газовых линий. Давай начнем!

Идеальное расстояние между газопроводом и электрической розеткой

Что касается расстояния между газопроводом и электрическими факторами, необходимо контролировать некоторые вещи. Хотя их размещение рядом друг с другом не грозит немедленным несчастным случаем, поддержание безопасности важно.

Власти устанавливают минимальные расстояния в зависимости от типа линии электропередач. Однако имейте в виду, что эти цифры могут отличаться в разных регионах. К ним относятся-

Между газопроводами и электрическими счетчиками

Электрические счетчики очень энергоемки и требуют особого внимания. Если вы не будете осторожны с ними, всегда есть риск несчастных случаев. И любые проблемы с электросчетчиком в паре с газовой магистралью в непосредственной близости могут быть катастрофическими.

Чтобы снизить вероятность несчастных случаев, вы можете проложить газовые трубы под землей, чтобы избежать проблем. Газопроводу потребуется защитный слой, если он будет проложен под землей, но это повысит общую безопасность.

Соблюдайте расстояние не менее 3 футов (914,4 мм) между электросчетчиком и любой газовой линией. Это очень важно, если существует риск того, что ваша система потребляет слишком много энергии. В случае энергоемких механизмов, соединяющих выключатель на 15 ампер в цепи на 20 ампер, существует риск несчастных случаев. Таким образом, вы должны помнить о расстоянии.

Между газовыми счетчиками и электрическими цепями

Как и электрические счетчики, газовые счетчики довольно опасны. Неисправный газовый счетчик может повредить вашу систему, если с ним позаботятся должным образом. Поэтому необходимо учитывать расстояние между ними.

В случае, если ваши электрические цепи хорошо сделаны и имеют достаточную защиту. Вы все равно должны держать их как минимум 150мм друг от друга. Под эти правила подпадают электроуправление, распределительные щиты и розетки, бытовые приборы.

Между электрическими кабелями и газопроводами

Как электрические кабели, так и газопроводы сами по себе довольно безвредны. Большую часть времени они хорошо обшиты и защищены, чтобы предотвратить любые несчастные случаи или утечки. Тем не менее, лучше перестраховаться, чем потом сожалеть.

Мы рекомендуем соблюдать минимальное расстояние 25 мм между приборами. Однако, если у вас есть проблемы, такие как нагрев общего провода, вы можете увеличить расстояние.

В некоторых сценариях разделение линий электропередач может быть затруднено. В этом случае убедитесь, что они находятся как можно дальше. Кроме того, обеспечьте надлежащую изоляцию и обшивку, чтобы предотвратить любые повреждения.

О чем следует помнить перед прокладкой газопровода и электрических цепей

Теперь, когда мы обсудили необходимое расстояние, также важно помнить о нескольких вещах. Это важные факторы безопасности, которые должен контролировать каждый домовладелец. Их компрометация может привести к летальному исходу.

Выберите правильные материалы

Как электрические провода, так и газовые линии очень нестабильны. Любая небрежность может серьезно повредить их, увеличивая риск несчастных случаев. Таким образом, вы должны убедиться, что материал прочный и безопасный.

Когда дело доходит до газа, также тщательно выбирайте материалы, хотя медные провода являются стандартными, они очень опасны. По этой причине мы рекомендуем использовать такие материалы, как оцинкованная сталь или CSST вместе с медью.

Использование подходящих материалов может защитить вас от многих опасностей, связанных с электричеством. Итак, если вам интересно, какие трубы лучше, попробуйте проверить наши рекомендации:

Продукт 1
Продукт 2

Это одни из лучших продуктов! Проверьте их отзывы, чтобы узнать больше!

В вашем регионе могут действовать определенные правила в отношении этих материалов. Будьте внимательны и соблюдайте правила правильно!

Предотвращение препятствий

Худшим врагом ваших проводов и газовых труб являются препятствия. Хотя трубы и провода довольно податливы, они также подвержены повреждениям. Если есть острые углы или края, убедитесь, что вы планируете в первую очередь.

Изгиб слишком сильно может привести к повреждению проводов без возможности восстановления. Таким образом, увеличивается риск протечек и разрывов. Кроме того, убедитесь, что вокруг проводов нет острых предметов, которые могут их сломать.

Влажность — еще одна важная проблема. Защитите свои провода, если вода капает в воздуховод или где-либо еще.

При необходимости используйте советы экспертов

И газ, и электричество очень нестабильны, и к ним нужно относиться серьезно. Любая авария с их участием может иметь негативные последствия. Поэтому, если вы заметили что-то неприятное, всегда обращайтесь за помощью.

Немедленно почините их, будь то протекающая труба или оборванный провод. Тем не менее, мы рекомендуем всегда вызывать электрика или сантехника.

На этом мы закончили обсуждение расстояния между газовыми и электрическими линиями!

Часто задаваемые вопросы

Каково стандартное расстояние между электрическими розетками?

Что касается электрических розеток, то национальные электротехнические нормы США рекомендуют расстояние в шесть футов. Для точности расстояние следует измерять вдоль линии пола.

Какой высоты должны быть электрические розетки?

Как правило, лучше размещать розетки на расстоянии 12 дюймов. Это делает все доступным и простым в подключении.

Какова стандартная сила тока для стандартной розетки?

Как правило, стандартная сила тока для домов в США составляет 15–20 ампер. 15 ампер используются для небольших приборов, а 20 ампер — для более крупных.
