Расстояние от газовой трубы до розетки, электрокабеля, электропроводки и котла

При обустройстве газоснабжения своего дома или квартиры необходимо продумать огромное количество вещей, в частности, расстояние от розетки до газовой трубы, независимо от того, когда была смонтирована или реконструирована электропроводка, до разработки проекта или после.

Очередные безумные требования, рекомендации для усложнения процесса или разумные нормативы? А что будет, если нормы не соблюдать и лепить провода куда попало?

На эти и многие другие вопросы по поводу сочетания электричества и газоснабжения в одном помещении мы вам подробно ответим.

Содержание статьи:

Расположение электропроводки и газового оборудования
- Что говорит закон?
- Почему нужно соблюдать расстояния?
Ответственность за несоблюдение требований
Как избежать проблем?
Выводы и полезное видео по теме

Расположение электропроводки и газового оборудования

Кухни в разных квартирах и домах отличаются друг от друга своими размерами. Это может быть шикарная плантация для приготовления пищи, место, в котором вполне помещается все необходимое или тесная каморка, куда плита с холодильником и шкафом для круп влезли — и хорошо.

Так или иначе, в любой кухне есть электропроводка, питающая вытяжку, насосы, оборудование для подачи и циркуляции воды, а также бытовую технику, вроде холодильника либо микроволновки.

На кухне у каждого установлено огромное количество электроприборов. Но помимо них в этом помещении могут также находиться другие энергозависимые установки — котел, газовая плита и колонка

И это по минимуму, не считая электрозависимые котлы отопления и .

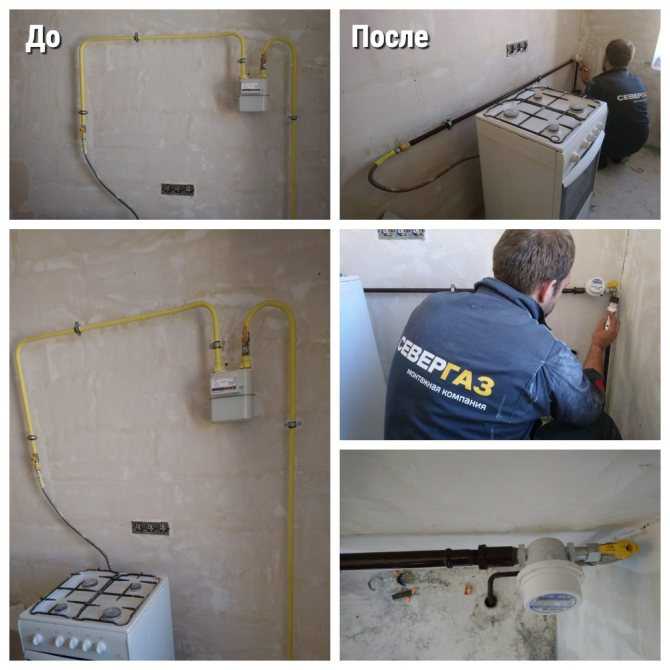

Таким образом, практически всегда совмещается электропроводка с газовым трубопроводом в одном помещении.

Что говорит закон?

Разумеется, расстояние между носителями этих двух энергоресурсов не надуманное, а тщательно просчитанное специалистами и внесено в соответствующие нормативные акты.

Это:

ПУЭ-6;
ПУЭ-7;
СП 402. 1325800.2018.

Начнем с ПУЭ (правила устройства электроустановок). Нас интересуют 6 и 7 издание. В пункте 2.1.56 ПУЭ-6 указано, что при пересечении проводов и кабелей с трубопроводами, содержащими легковоспламеняющиеся газы, расстояние между ними должно быть как минимум 100 мм. При этом, провода, проходящие в «горячих» зонах необходимо обеспечивать дополнительной термозащитой и защитой от механических повреждений.

Особенности параллельной прокладки описывает пункт 2.1.57, в котором расстояние нормируется до 400 мм и опять-же, рядом с горячими трубами провода и кабели должны обладать защитой.

ПУЭ-7 более категоричен. Пункт 7.1.50 нормирует расстояние в 0.5 метров от любых выключателей, розеток и других электроустановочных элементов.

По факту, ПУЭ являются рекомендательными нормами для частных лиц и обязательность применения отдельных их пунктов расплывчата. Тем не менее, к добровольным не относятся пункты, на которых ссылаются другие акты, утвержденные в качестве обязательных

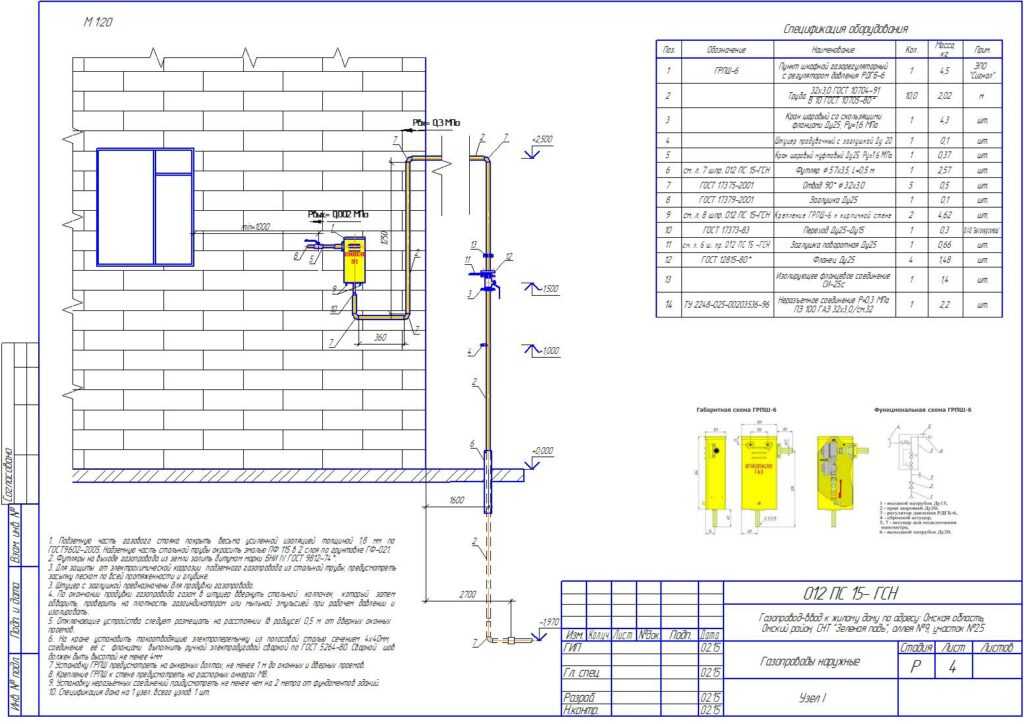

Однако есть еще обязательные для всех Правила проектирования систем газопотребления, введенные 6 июня 2019 года и определенные как СП 402. 1325800.2018.

Рассмотрим, что-же говорится в этом Своде Правил о проводке и газотрубопроводах. В пункте 5.1 указано, что любая газовая плита должна быть оборудована системой «газ-контроль», помогающей предотвратить подачу топлива на форсунки, если пламя гаснет. А кроме того, между и шлангом устанавливается .

Очень строги требования по обеспечению пожаробезопасности, исключающей возможность быстрого распространения пламени в случае такой опасности.

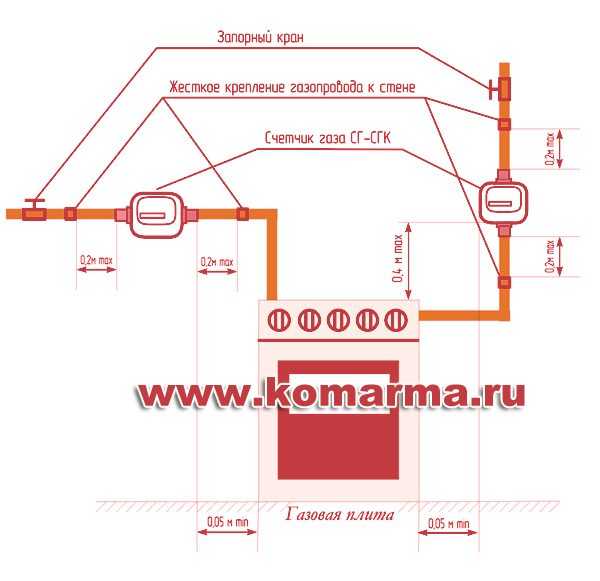

Пункт 6.15 обозначает расстояние сетей внутреннего газопровода от электроснабжения — по горизонтали не менее 40 см, по вертикали — не менее 10 см.

При этом если выполняется подключение газоиспользующих приборов к электросети, а как мы уже говорили, таковые распространены повсеместно, действуют отдельные правила, которые мы сейчас также рассмотрим.

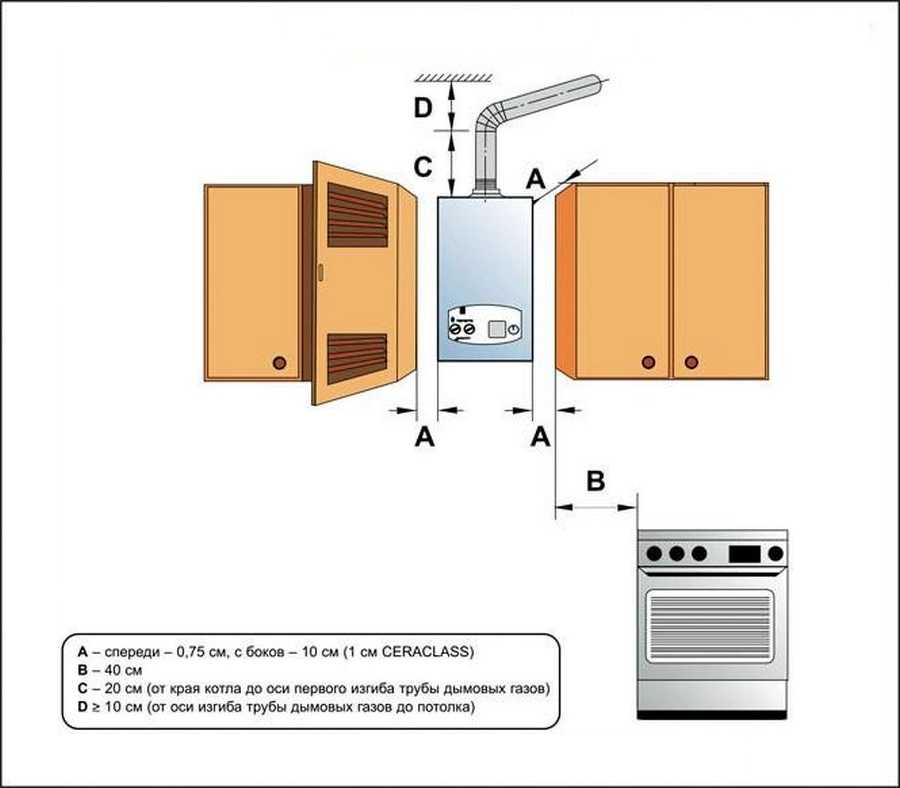

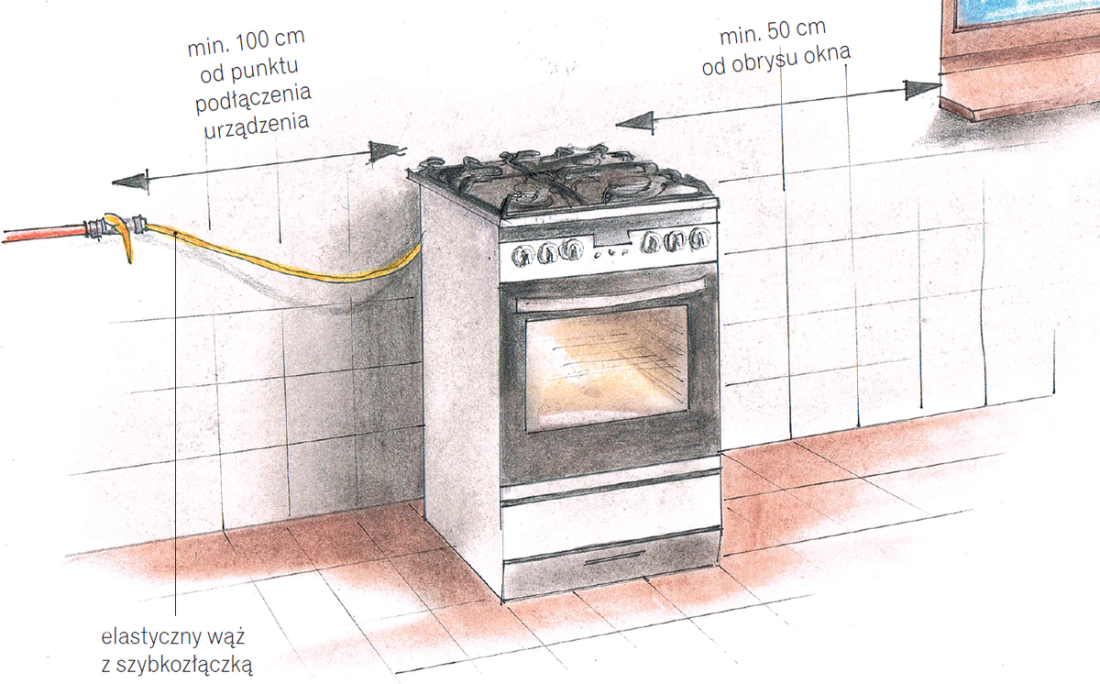

Прежде всего регулируется расстояние от газового котла до его — не более 0,5 м.

Устанавливая розетку согласно СП не забудьте об удобстве ее использования и легкого доступа для быстрого отключения газоиспользующих приборов в случае чрезвычайной ситуации

Розетка, к которой подключается оборудование, работающее на голубом топливе, обязательно должна обладать заземлением и быть в легком доступе для быстрого отключения или визуального осмотра.

Обратите внимание, что на электрокабель не должно оказываться никакого механического воздействия и при монтаже/эксплуатации нельзя допускать никаких скручиваний, растягиваний и прочих негативно влияющих на целостность проводки действий.

Категорически запрещено размещать проводку в непосредственной близости от любых температурных воздействий. В том числе, расстояние от газовой плиты до подключаемой к ней розетки, ничем не отличается от котловой — не более 0,5 м с отсутствием точек соприкосновения.

В основном, именно эти документы регулируют расстояние электропроводки и электроисточников от газовой трубы в любых случаях, как при подключении приборов, работающих на этом топливе, так и до независимых установок.

Почему нужно соблюдать расстояния?

На первый взгляд, газ и электрический ток — 2 разных ресурса, работающих в комплексе. И между тем, они абсолютно несовместимы в непосредственном контакте друг с другом. Чем-же это обусловлено?

Электрическая проводка при контакте с горячей средой подвергается температурному плавлению, в результате чего может произойти замыкание и как следствие — возгорание.

Будьте внимательны при выборе розетки и соблюдении требований ПББ. Во время работы газового прибора неграмотная установка может спровоцировать возгорание

Даже если авария на линии проводов произойдет не по вине нагрева от газоиспользующего оборудования, при непосредственной близости к нему, в случае одновременной утечки газа даже небольшая искра может спровоцировать взрыв. Не говоря уже о возгорании электропроводки и воздействии пламени на .

Но это еще не все. Очень важно предусмотреть качественную прокладку электропроводки, находящуюся рядом с газораспределительной системой. Часто, особенно в домах старых построек, провода закладывались по системе «ноль-фаза», то есть заземления не было предусмотрено.

Современная система электропроводки предполагает переход на трехжильную. Соответственно, в старых распределительных щитах, не рассчитанных на 3 жилы, «землю» кидают на ноль.

Во время подключения большого количества электроиспользующих приборов, может перегореть ноль, что приводит к росту напряжения и возгоранию. Представьте, что будет, если напряжение упадет на газовую плиту, подключенную к электричеству.

По факту может произойти эффект тэна в трубах, идущих к стояку, не говоря уже о более серьезных последствиях, например, взрыве. Диэлектрическая вставка о которой говорилось в СП 402.1325800.2018 необходима именно для того, чтобы обезвредить токопроводность .

Диэлектрическая вставка — это фитинг-отсекатель, помогающий исключить блуждание токов по газопроводу внутриквартирному или внутридомовому. Также его называют изолирующей вставкой

Опасен и оголенный, вследствие каких-либо причин, провод электропроводки, попавший на газопроводные трубы. Он создаст на трубопроводе напряжение, которое будет, в принципе, заземлено, но в теории все-же опасно для жизни и возможного возгорания.

Ответственность за несоблюдение требований

Разумеется, как в случае с любым другим нарушением утвержденных норм и правил, при несоблюдении обязательных расстояний от газовой трубы до проложенного электрокабеля, для граждан предусмотрена ответственность.

КоАП РФ Статья 9.4 обещает наложение штрафов на нарушителей. Ну, и разумеется, за опасное подключение, различными нормативными документами практически обеспечено отключение от линии при неустранении неисправностей.

К слову, денежные наказания не столь уж и значительные, даже за повторное нарушение.

И, с одной стороны, наказание все равно понесет исполнитель, а это, по всем правилам — организация, которая обладает допусками и лицензиями к прокладке газовых и электрических сетей. А они изначально рисковать не станут, если выбрана ответственная организация с опытом работы.

Но, как показывает практика, большинство потребителей используют услуги частных электриков без должной документации и договоров либо делают проводку самостоятельно.

А это уже ст. 7.19 КоАП РФ — самовольное подключение, за которое также грозит штраф. Ну, и конечно, в случае совершения неумышленного вреда здоровью и порче имущества других граждан, в результате противоправной деятельности, наказание будет еще суровее — вплоть до тюремного заключения.

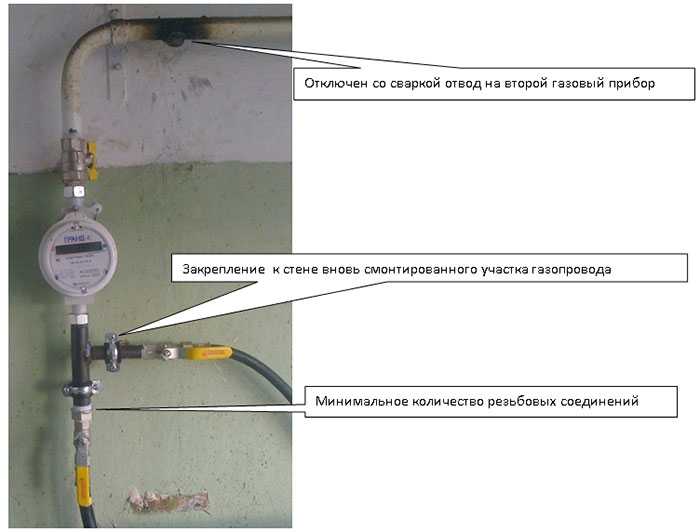

П 88 ПП РФ N 410 от 14.05.2013 гласит, что все манипуляции с газовым оборудованием, в том числе, подключение плиты могут проводить только организации, обладающие соответствующим допуском и лицензией на такие виды работ

Ответить однозначно на вопрос, что вас ждет при несоблюдении требуемых расстояний очень сложно. Это все на усмотрение вышестоящих и должностных инстанций.

Как избежать проблем?

В первую очередь, соблюдение правил — это ваше здоровье и безопасность для вашей жизни.

Поэтому, если вы совмещаете газ и электрику, пользуйтесь несколькими простыми рекомендациями:

Соблюдайте правила ПУЭ и СП в точности.
На вводе в свою квартиру смонтируйте устройство защитного отключения, гарантирующее отключение электроэнергии в случае проблем с нулевым проводом.
Перед монтажом проводки убедитесь, что новая будет соответствовать по жильности старой схеме (если она не меняется).
Газовую плиту нельзя заземлять через газопровод, также как и обычные бытовые предметы, работающие на электроресурсе.

А кроме того, обязательно пользуйтесь услугами опытных электриков и заключайте договора при монтаже электрики для газовых приборов.

Всегда проверяйте лицензию и документы у газовщиков, которых вы вызываете на монтаж газоиспользующего оборудования. Кроме того, обязательно заключайте двусторонний договор и проверяйте, чтобы монтаж электрики к устройствам был произведен по всем правилам

Все эти рекомендации помогут вам избежать проблем с контролирующими структурами и обеспечат безопасное энергоснабжение.

Выводы и полезное видео по теме

Что такое электророзжиг и газ-контроль, так ли нужно совмещать газ и электричество:

Таким образом, ПУЭ и СП, нормирующие расстояние до газопровода, изложены четко и не допускают противоречий на практике. Однако факт, что все эти правила разрабатывались вовсе не для того, чтобы усложнить вашу жизнь, а чтобы ее спасти, равно как ваше имущество, жизнь, здоровье и вещи других людей, живущих с вами либо поблизости.

А вы соблюдали нормативы во время проектирования газо- и электроснабжающего оборудования в своем доме или квартире? Поделитесь с нами своим опытом в комментариях, а также задавайте интересующие вопросы по теме статьи.

Требования по прокладке кабелей вблизи газопроводов

31 января 2019 k-igor

В последнее время часто приходилось заглядывать в ПУЭ и искать требования по прокладке электрических кабелей и установке оборудования вблизи газопроводов. Каждый раз на это тратил время и чтобы в дальнейшем экономить время, хочу собрать все основные требования в одной статье.

Практически все требования по прокладке кабелей параллельно газопроводам представлены в ПУЭ. Кое-что имеется в ТКП 339-2011 (РБ), но там требования идентичны.

Когда читаете ПУЭ, обращайте внимание, к какой главе относится то или иное требование.

Начнем с прокладки кабелей до 16 мм², т.е. с электропроводок:

2.1.57. При параллельной прокладке расстояние от проводов и кабелей до трубопроводов должно быть не менее 100 мм, а до трубопроводов с горючими или легковоспламеняющимися жидкостями и газами — не менее 400 мм.

Исходя из данного пункта, минимальное расстояние от электропроводки до газопровода должно быть не менее 400 мм.

При прокладке кабелей в производственных помещениях нужно учитывать:

2.3.134. При прокладке кабельных линий в производственных помещениях должны быть выполнены следующие требования:

3 Расстояние между параллельно проложенными силовыми кабелями и всякого рода трубопроводами, как правило, должно быть не менее 0,5 м, а между газопроводами и трубопроводами с горючими жидкостями — не менее 1 м. При меньших расстояниях сближения и при пересечениях кабели должны быть защищены от механических повреждений (металлическими трубами, кожухами и т. п.) на всем участке сближения плюс по 0,5 м с каждой его стороны, а в необходимых случаях защищены от перегрева.

Пересечения кабелями проходов должны выполняться на высоте не менее 1,8 м от пола.

Параллельная прокладка кабелей над и под маслопроводами и трубопроводами с горючей жидкостью в вертикальной плоскости не допускается.

Как видим, в подобных условиях мы должны выдержать расстояние 1 м.

При прокладке кабелей в земле необходимо руководствоваться:

2.3.88. При параллельной прокладке расстояние по горизонтали в свету от кабельных линий напряжением до 35 кВ и маслонаполненных кабельных линий до трубопроводов, водопровода, канализации и дренажа должно быть не менее 1 м; до газопроводов низкого (0,0049 МПа), среднего (0,294 МПа) и высокого давления (более 0,294 до 0,588 МПа) — не менее 1 м; до газопроводов высокого давления (более 0,588 до 1,176 МПа) — не менее 2 м; до теплопроводов — см. 2.3.89. В стесненных условиях допускается уменьшение указанных расстояний для кабельных линий до 35 кВ, за исключением расстояний до трубопроводов с горючими жидкостями и газами, до 0,5 м без специальной защиты кабелей и до 0,25 м при прокладке кабелей в трубах. Для маслонаполненных кабельных линий 110-220 кВ на участке сближения длиной не более 50 м допускается уменьшение расстояния по горизонтали в свету до трубопроводов, за исключением трубопроводов с горючими жидкостями и газами, до 0,5 м при условии устройства между маслонаполненными кабелями и трубопроводом защитной стенки, исключающей возможность механических повреждений.

Параллельная прокладка кабелей над и под трубопроводами не допускается.

При прокладке кабелей в земле следует уточнять давление газопровода, т.к. расстояние до газопровода низкого давления принимается 1 м, а до газопровода высокого давления – 2 м.

На производственных территориях трубопроводы и кабели часто прокладывают на общих эстакадах:

7.3.121. По эстакадам с трубопроводами с горючими газами и ЛВЖ помимо кабелей, предназначенных для собственных нужд (для управления задвижками трубопроводов, сигнализации, диспетчеризации и т.п.), допускается прокладывать до 30 бронированных и небронированных силовых и контрольных кабелей, стальных водогазопроводных труб с изолированными проводами.

Небронированные кабели должны прокладываться в стальных водо-газопроводных трубах или в стальных коробах.

Бронированные кабели следует применять в резиновой, поливинилхлоридной и металлической оболочках, не распространяющих горение. Рекомендуется эти кабели выбирать без подушки. При этом стальные трубы электропроводки, стальные трубы и короба с небронированными кабелями и бронированные кабели следует прокладывать на расстоянии не менее 0,5 м от трубопроводов, по возможности со стороны трубопроводов с негорючими веществами.

Строительные конструкции эстакад и галерей должны соответствовать требованиям гл. 2.3.

При числе кабелей более 30 следует прокладывать их по кабельным эстакадам и галереям (см. гл. 2.3). Допускается сооружать кабельные эстакады и галереи на общих строительных конструкциях с трубопроводами с горючими газами и ЛВЖ при выполнении противопожарных мероприятий. Допускается прокладка небронированных кабелей.

На эстакадах расстояние от кабелей до трубопроводов должно быть не менее 0,5 м.

Заодно давайте посмотрим, какое расстояние необходимо принимать от силовых щитков, выключателей, розеток и других элементов электроустановок:

7. 1.28. …При размещении ВУ, ВРУ, ГРЩ, распределительных пунктов и групповых щитков вне электрощитовых помещений они должны устанавливаться в удобных и доступных для обслуживания местах, в шкафах со степенью защиты оболочки не ниже IP31.

Расстояние от трубопроводов (водопровод, отопление, канализация, внутренние водостоки), газопроводов и газовых счетчиков до места установки должно быть не менее 1 м.

7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

Выключатели, розетки и другая мелочевка не может быть ближе 0,5 м от газопровода. Расстояние от силовых щитов до всех трубопроводов принимается не менее 1 м.

Теперь я знаю, что основные требования по размещению электрооборудования и прокладке кабелей вблизи газопроводов можно найти в одной статье.

Если что-то забыл, пишите =)

Советую почитать:

Вы можете пролистать до конца и оставить комментарий.

Уведомления сейчас отключены.

Расстояние от розетки до газовой трубы: правила и условия

Автор Монтажник На чтение 5 мин Просмотров 27.7к. Обновлено 07.12.2020

Довольно часто хозяева квартир и индивидуальных домов самостоятельно проводят ремонтные работы в кухонных помещениях, устанавливают газовые котлы отопления, духовые шкафы и варочные плиты на газу. Практически во всех случаях при ремонтно-строительных работах домовладельцам приходится сталкиваться с электрическими сетями, которые проходят недалеко от газопроводов, а для правильного и безопасного монтажа им необходимо знать установленное правилами минимальное расстояние от розетки до газовой трубы.

При прокладке электрических сетей руководствуются нормами и правилами устройства электроустановок (ПУЭ), которые являются обязательными для всех государственных и частных ремонтно-строительных организаций и обеспечивают безопасность индивидуальных застройщиков и отделочников, проводящих работы по ремонту помещений.

В правилах указаны безопасные расстояния размещения групповых щитков, внутренней и наружной электропроводки относительно трубопроводных магистралей с проходящими по ним жидкими или газообразными нейтральными средами, а также горючими и взрывоопасными веществами.

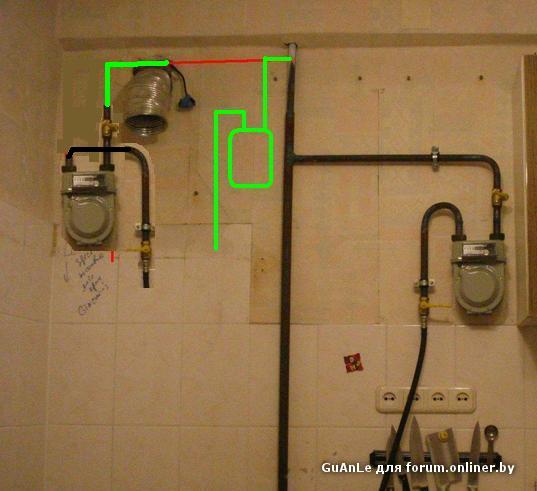

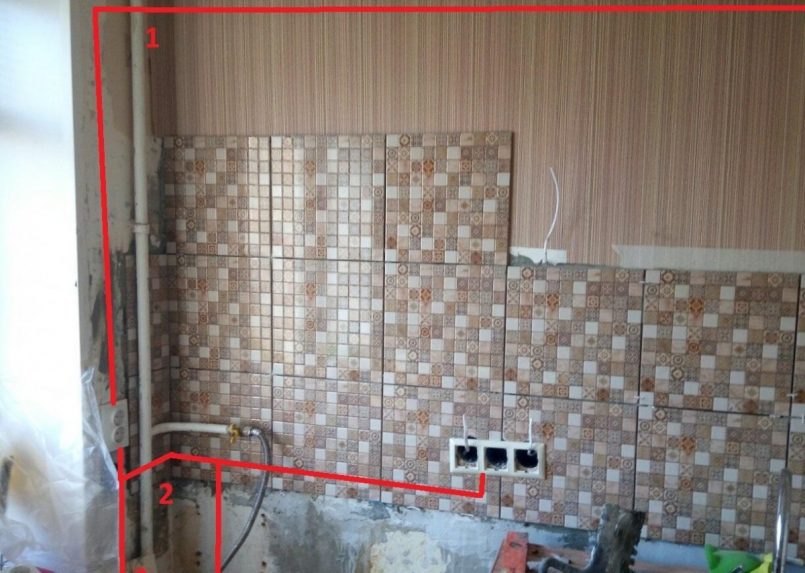

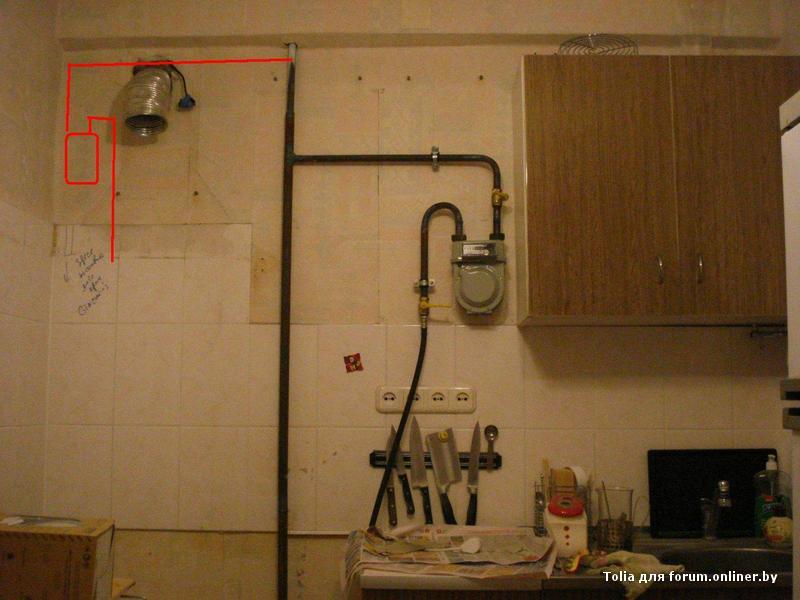

Рис.1 Пример неправильного расположения розетки с нарушением требований ПЭУ

Содержание

Зачем соблюдать дистанцию между розеткой и газовой трубой
Правила размещения труб и розеток по отношению к газовой трубе
Расстояние от электророзетки до газопроводной трубы — чем регламентируются нормы
Расстояние от газопровода до розетки
Правила размещения труб и электрического кабеля

Зачем соблюдать дистанцию между розеткой и газовой трубой

Обычно электрическая розетка переменного тока в 220 вольт для питания электроприборов и газовые трубы располагается в непосредственной близости на кухне или в месте подключения газового отопительного котла индивидуального дома. Типичная неисправность электрической розетки — ослабление крепежных винтов на клеммной колодке в процессе эксплуатации, в результате чего провод отходит от контактной пластины на небольшое расстояние и между ними может появиться искра.

Если в это время из газопровода по каким-либо причинам происходит длительная утечка газа, то при достижении им определенной концентрации после попадания в зону искрения может произойти взрыв. Аналогичную опасность представляет искрение не только в розетке, но и в разрыве электрических проводов, подключаемых электрических приборов, щитков, размещаемых рядом с газопроводной трубой.

Понятно, что чем ближе прокладка электрических линий относительно газовых трубопроводов, тем большую угрозу взрыва представляет сочетание таких неблагоприятных факторов, как искрение и утечка газа.

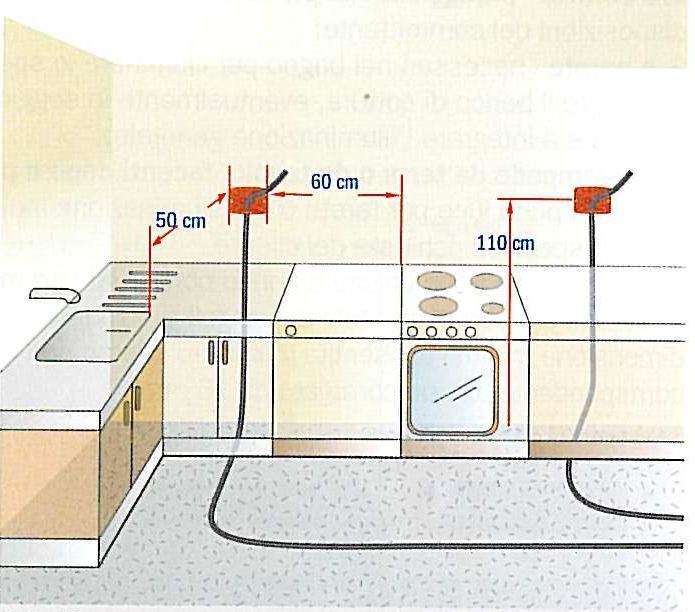

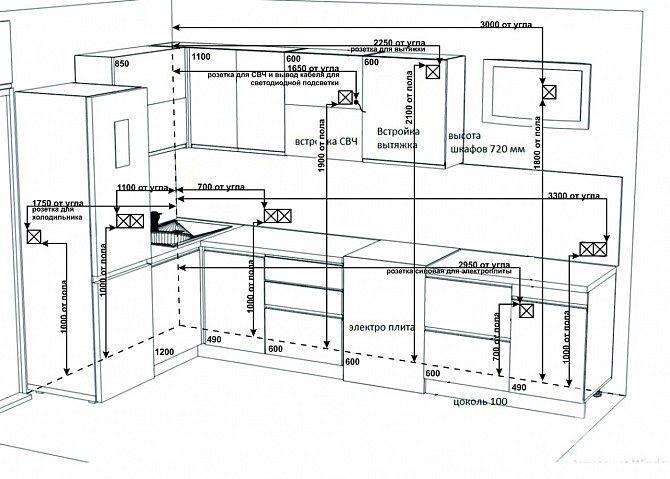

Рис.2 Пример расположения кухонной розетки с учетом безопасного расстояния до газопроводных стояков

Правила размещения труб и розеток по отношению к газовой трубе

Часто причиной возникновения аварийных и экстренных ситуаций является нарушение простейших правил безопасности монтажа электрической проводки, одними из которых являются нормы расстояния электропроводки относительно трубопроводных магистралей.

Разработанный специалистами Министерства Энергетики свод правил устройства электроустановок (ПЭУ) позволяет в полной мере ответить на вопрос: на каком расстоянии от газовой трубы можно прокладывать кабель и устанавливать электророзетку.

Расстояние от электророзетки до газопроводной трубы — чем регламентируются нормы

Правила безопасного монтажа электропроводки регламентируются основным нормативным документом — ПУЭ-6, они распространяются на устанавливаемые и эксплуатируемые электроустановки с напряжением переменного тока до 750 кВт. Правила разработаны с учетом осуществления запланированных и профилактических испытаний, ремонта электроустановок, над которыми установлен технический надзор.

Расстояние от газопровода до розетки

Расстояние от розетки до газовой трубы устанавливается нормативным актом Министерства энергетики ПУЭ-7 пункт 7.1.50, который регламентирует просвет между электрическими выключателями, электророзетками и газопроводной трубой не меньше 500 мм.

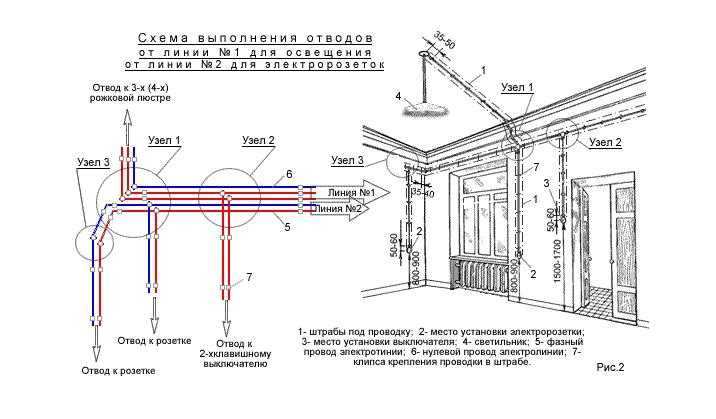

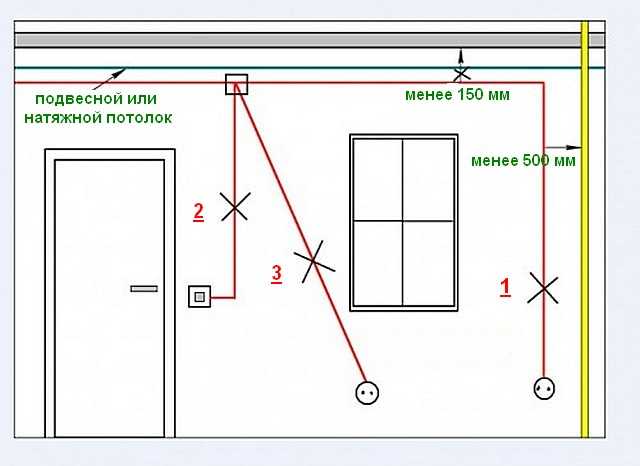

Рис. 3 Критерии выбора и способы прокладки открытых электрических проводов и кабелей

Правила размещения труб и электрического кабеля

При монтаже электрических сетей различают внутреннюю и наружную проводку, в первом варианте она размещается в структуре (штробах) или нишах строительных конструкций и отделяется от поверхности несгораемыми материалами — бетон, штукатурка, цементно-песчаный раствор, алебастр, гипсовое вяжущее. Толщина изолирующего слоя скрытой проводки из негорючих стройматериалов регламентируется ПЭУ только для случаев находящихся рядом изделий из горючих компонентов, по правилам слой изолятора не должен быть меньше 100 мм.

ПЭУ более подробно регламентируют нормы расстояний открытой проводки до труб, по которым циркулируют взрывоопасные газы. По требованию нормативных документов (ПУЭ-6 пункт 2.1.56) допустимое расстояние на свету между электропроводами без защиты или в защитной изоляции и трубами с нейтральными веществами должно быть не меньше 50 мм.

, если по магистрали проходит взрывоопасный газ, просвет делают больше 100 мм.

Если расстояние от электрокабелей до труб меньше 250 мм, обязательна защита проводки от механических воздействий на длину не меньше 250 мм по обе стороны от газопроводной трубы.

При параллельной прокладке электрического кабеля и труб с нейтральным рабочим веществом просвет между ними делают не меньше 100 мм., если электрическая линия проходит рядом с газопроводом, расстояние между газопроводной трубой и проводом должно быть больше 400 мм.

Если в проекте помещения заложено пересечение проложенных горячих трубопроводных магистралей с электрической проводкой, последняя должна иметь подходящее термостойкое исполнение изоляции или обладать наружной защитой от большой температуры.

Статья по теме:
Гибкая подводка для газа – какую выбрать и как подключить. В статье раскрываются такие темы, можно ли самостоятельно подключить газовую плиту, чем ее лучше подключить, а также, этапы самостоятельного подключения.

Рис. 4 Методы монтажа электропроводки в зависимости от типа помещений

При проведении ремонтных работ в квартире часто возникает ситуация, когда на кухне нужно перенести электророзетку или проложить новую проводку. Электромонтажные работы в этом случае необходимо проводить в соответствии с общепринятыми требованиями и правилами (ПЭУ), разработанными специалистами с учетом многократно проверенных норм безопасности.

ПУЭ для электрического (электрокабеля) 380 В под землей, между проводами связи по нормам

Расстояние от газопровода до кабеля согласно нормам ПУЭ – обязательный к соблюдению показатель, которым следует руководствоваться при прокладке, установке и ремонте кабеля или оборудования. ПУЭ – это нормативы, разработанные в результате многолетней практики эксплуатации электрических установок, сетей, оборудования, закрепленные в виде сборников правил. Они обязательны для исполнения любыми РСУ, частными или государственными, при монтаже, проведении ремонта и замены элементов.

Расстояние от газопровода

Специфика и нормативы

Расстояние от кабеля до газопровода, как и другие параметры, которые касаются транспортировки электроэнергии по электрокабелю и газового топлива по газопроводу, предусмотрены специальными инструкциями по строительству, эксплуатации и обеспечению безопасности.

Электрокабель

Правила устройства электроустановок предусматривают разнообразные сложности и тонкости, которые только могут возникнуть при размещении электрических силовых щитков. Они могут быть групповыми, наружными или внутренними.

Также ПУЭ регламентирует нормы расстояний, которые должны соблюдаться во избежание взрывоопасных или травматических ситуаций.

Нельзя ответить на вопрос о том, какое должно соблюдаться расстояние между газопроводом и электрокабелем, если не учитывать конкретных особенностей инженерного проекта, потому что нормативы зависят от нескольких параметров в каждом конкретном случае.

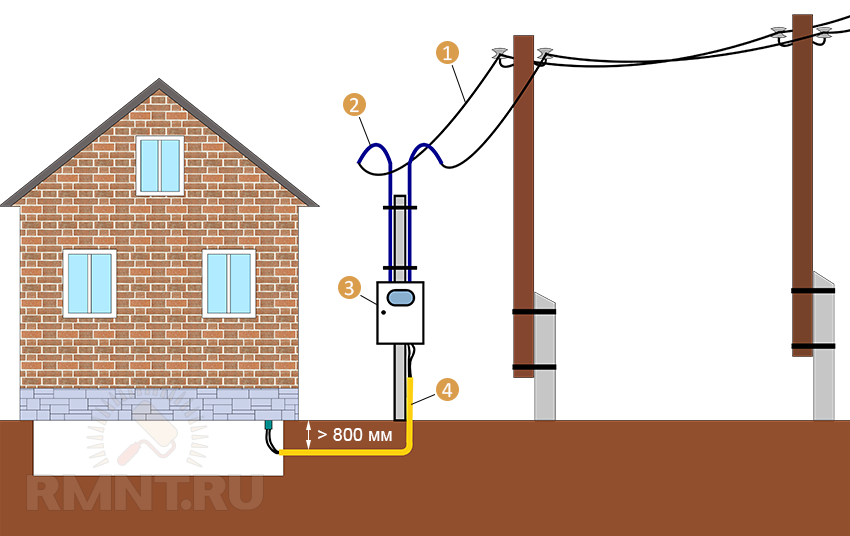

Прокладка кабелей высокого напряжения под землей

В предписанные нормы неоднократно вносились рекомендации. Это происходило по мере усовершенствования способов изоляции, видоизменений транспортировки, развития и разветвления сетей.

Электрический кабель в земле

В случае с трубопроводом – расстояние регламентируется по отдельным принципам. Все зависит от типа и разновидности специального сооружения, его технического оснащения, предусмотренного уровня давления в газовой магистрали, а также места и способа его прокладки:

В СП 62.13330.2011 «Газораспределительные системы», дополненным и переработанным СНиП 42-01-2002 (к нему прилагается таблица минимальных расстояний от газопроводов, которые органично вытекают из расписанных в своде норм и правил безопасности).
Утвержденные в 2013 году ПБ (ФНиП) предусматривают особенности промышленной безопасности для тех объектов, которые используют углеводородное топливо в сжиженном состоянии.
В Постановлении Правительства РФ, принятом еще 20 ноября 2000 года (за № 878) указаны необходимые к соблюдению расстояния в общественных и жилых зданиях. Основная функция этого постановления – предотвращение опасных ситуаций. Они могут возникнуть из-за некорректного размещения газовых труб по отношению к другим системам.

Прокладка электрических кабелей под землей

Нормы

Расстояние между кабелем и газопроводом определяется и спецификой передачи электроэнергии. Газопроводы могут быть подземного и надземного типов, электроэнергия – передаваться по подземным кабельным или надземным воздушным линиям. Расстояние от кабеля связи в воздушном пространстве зависит от охранной зоны ЛЭП, мощности и режима эксплуатации электроустановки.

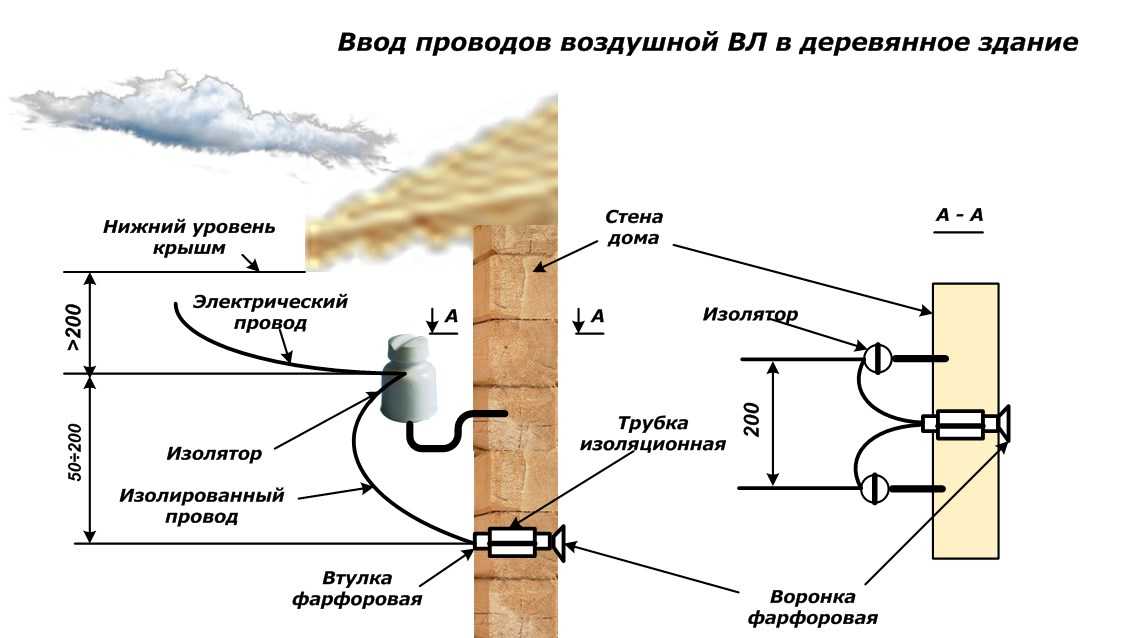

Воздушная линия электропередачи

В подземной кабельной сети все зависит от класса напряжения и безопасности изоляции, близости других объектов, их величины и предназначения. Для ЛЭП предусмотрена зона безопасности, габариты которой отмечаются в виде геометрически рассчитанного многоугольника. Подземный кабель может оснащаться дополнительными приспособлениями, дающими возможность уменьшить величину дистанции.

Правила размещения труб и розеток по отношению к газовой трубе

Расстояние от электророзетки до газопроводной трубы – чем регламентируются нормы

Правила безопасного монтажа электропроводки регламентируются основным нормативным документом – ПУЭ-6, они распространяются на устанавливаемые и эксплуатируемые электроустановки с напряжением переменного тока до 750 кВт. Правила разработаны с учетом осуществления запланированных и профилактических испытаний, ремонта электроустановок, над которыми установлен технический надзор.

Расстояние от газопровода до розетки

Расстояние от розетки до газовой трубы устанавливается нормативным актом Министерства энергетики ПУЭ-7 пункт 7.1.50, который регламентирует просвет между электрическими выключателями, электророзетками и газопроводной трубой не меньше 500 мм.

Рис. 3 Критерии выбора и способы прокладки открытых электрических проводов и кабелей

Правила размещения труб и электрического кабеля

При монтаже электрических сетей различают внутреннюю и наружную проводку, в первом варианте она размещается в структуре (штробах) или нишах строительных конструкций и отделяется от поверхности несгораемыми материалами – бетон, штукатурка, цементно-песчаный раствор, алебастр, гипсовое вяжущее. Толщина изолирующего слоя скрытой проводки из негорючих стройматериалов регламентируется ПЭУ только для случаев находящихся рядом изделий из горючих компонентов, по правилам слой изолятора не должен быть меньше 100 мм.

Гибкая подводка для газа – какую выбрать и как подключить. В статье раскрываются такие темы, можно ли самостоятельно подключить газовую плиту, чем ее лучше подключить, а также, этапы самостоятельного подключения.

Рис. 4 Методы монтажа электропроводки в зависимости от типа помещений

Охранные зоны и не только

Расстояние от газопровода до электрического кабеля – дистанция, определяемая необходимостью соблюдения охранной зоны обоих типов сооружений, их расположения и интенсивности трансляции.

Таблица расстояний от газопровода до воздушных линий согласно нормам ПУЭ

Однозначных цифр, которые бы указывали на взаимоудаление параллельных линий, нет. Для каждого отдельного случая существуют свои нормы расстояний, которые зависят от ряда факторов. Коммуникации проходят на поверхности и под землей, обладают определенной скоростью (напором или напряжением), степенью изоляции от повреждений.

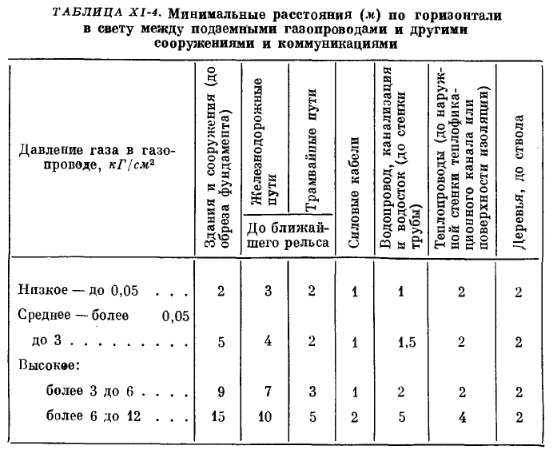

Минимальные расстояния между подземным газопроводом и другими сооружениями зависят от давления газа:

при низком – 1 метр от силового кабеля и водопровода, 2 метра – до зданий и сооружений, теплопроводов и деревьев, трамвайных путей, 3 метра – от железнодорожных рельсов;
при среднем – 1 м до кабеля, 1,5 – до водопровода, 2 м – до водопровода, трамвайных путей и деревьев, 4 метра – до ж/д рельсов и 5 метров – до зданий и сооружений;
при высоком давлении, составляющем до 6 ед., – здания удаляются на 9 м, от железных дорог – на 7 м, трамвайных путей – на 3 м, а силовой кабель остается в метре, в то время как теплопровод, водопровод и деревья удалены уже на 2 м;
самый высокий напор подразумевает дальность от зданий и сооружений уже в 15 м, но силовой кабель может проходить параллельно с дистанцией в 2 м.

Подземная прокладка

Разработанная таблица для надземного типа газопровода требует непременных двух метров в любых условиях.

Но на земле или в воздухе до линий связи и электрических проводов наружных сетей оно тоже предусмотрено в минимальных 2 м.

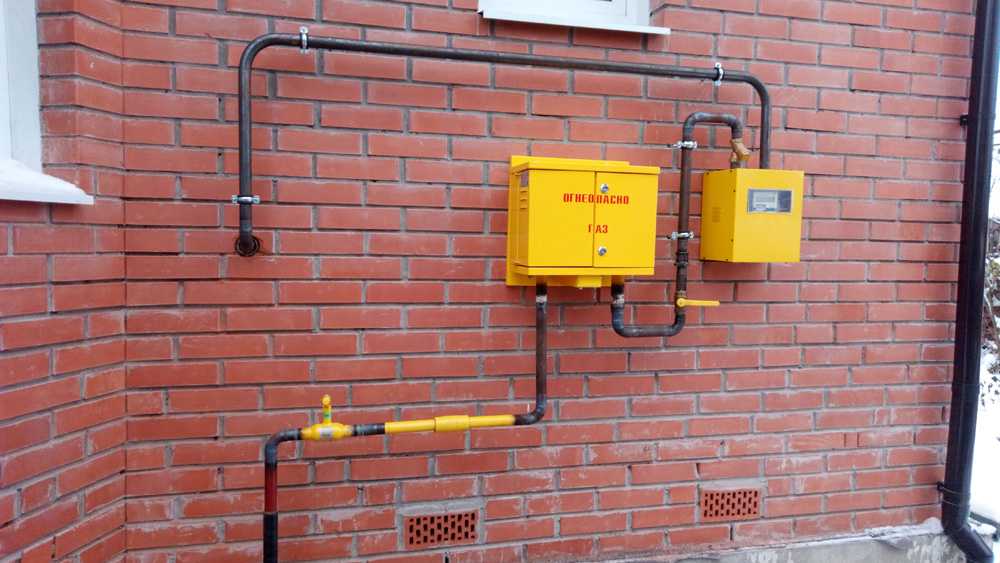

Расстояние от газопровода до коммуникаций согласно нормам СНиП (СП)

Зачем соблюдать дистанцию между розеткой и газовой трубой

Обычно электрическая розетка переменного тока в 220 вольт для питания электроприборов и газовые трубы располагается в непосредственной близости на кухне или в месте подключения газового отопительного котла индивидуального дома. Типичная неисправность электрической розетки – ослабление крепежных винтов на клеммной колодке в процессе эксплуатации, в результате чего провод отходит от контактной пластины на небольшое расстояние и между ними может появиться искра.

Понятно, что чем ближе прокладка электрических линий относительно газовых трубопроводов, тем большую угрозу взрыва представляет сочетание таких неблагоприятных факторов, как искрение и утечка газа.

Рис.2 Пример расположения кухонной розетки с учетом безопасного расстояния до газопроводных стояков

Трубы и электрический кабель в помещении

В ПУЭ-7, принятом Министерством энергетики, есть специальный подраздел, в котором подробным образом расписаны все удаленности и насущно необходимые просветы между электрическими розетками, выключателями, кабелем и трубами для провода газа, диаметр которых начинается с определенной величины.

Нормы удаленности от инженерных сетей согласно СНиП

Опору ВЛ 0.4 кВ можно установить на расстоянии 2 м от забора или ограждения. Расположение фасада строения предусмотрено соответствующим СНиП, и внутри придомового пространства может быть важным каждый сантиметр.

Требования по прокладке кабелей вблизи газопроводов

Когда читаете ПУЭ, обращайте внимание, к какой главе относится то или иное требование.

Начнем с прокладки кабелей до 16 мм 2 , т.е. с электропроводок:

При прокладке кабелей в производственных помещениях нужно учитывать:

Пересечения кабелями проходов должны выполняться на высоте не менее 1,8 м от пола.

Как видим, в подобных условиях мы должны выдержать расстояние 1 м.

При прокладке кабелей в земле необходимо руководствоваться:

В стесненных условиях допускается уменьшение указанных расстояний для кабельных линий до 35 кВ, за исключением расстояний до трубопроводов с горючими жидкостями и газами, до 0,5 м без специальной защиты кабелей и до 0,25 м при прокладке кабелей в трубах. Для маслонаполненных кабельных линий 110-220 кВ на участке сближения длиной не более 50 м допускается уменьшение расстояния по горизонтали в свету до трубопроводов, за исключением трубопроводов с горючими жидкостями и газами, до 0,5 м при условии устройства между маслонаполненными кабелями и трубопроводом защитной стенки, исключающей возможность механических повреждений. Параллельная прокладка кабелей над и под трубопроводами не допускается.

На производственных территориях трубопроводы и кабели часто прокладывают на общих эстакадах:

Небронированные кабели должны прокладываться в стальных водо-газопроводных трубах или в стальных коробах.

Строительные конструкции эстакад и галерей должны соответствовать требованиям гл. 2. 3.

На эстакадах расстояние от кабелей до трубопроводов должно быть не менее 0,5 м.

Дополнительные нормы

Обо всех нормах расстояний от газопровода до коммуникаций позаботились принятые постановления. Есть справочные таблицы в нормативах ПУЭ и минимальная удаленность, предусмотренная для газовых труб в магистральных трубопроводах, жилых и производственных зданиях.

Кабеля электроснабжения

Все, что касается конкретных случаев, которые могут составлять повышенную опасность – от огромной эстакады до электрической розетки, находящейся в опасной близости от тонкой газовой трубы, подведенной к плите для приготовления пищи, – зависит от типа кабеля и напряжения, напора газа и его вида. Если возникают сомнения, всегда лучше перестраховаться и проверить свои расчеты у специалиста, чем подвергать опасности окружающий мир.

Расстояние от газовой трубы до розетки, электрокабеля, электропроводки и котла

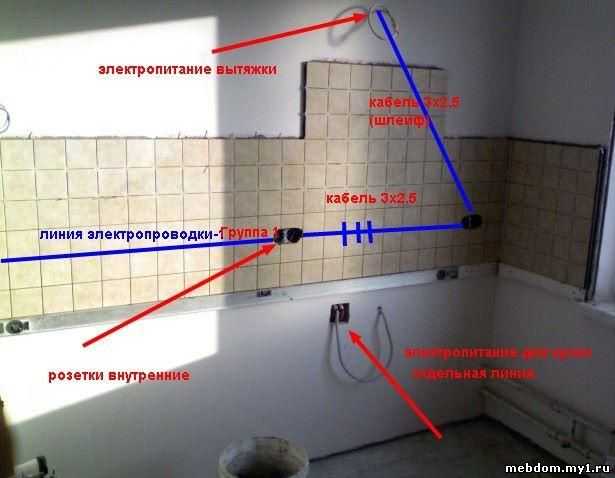

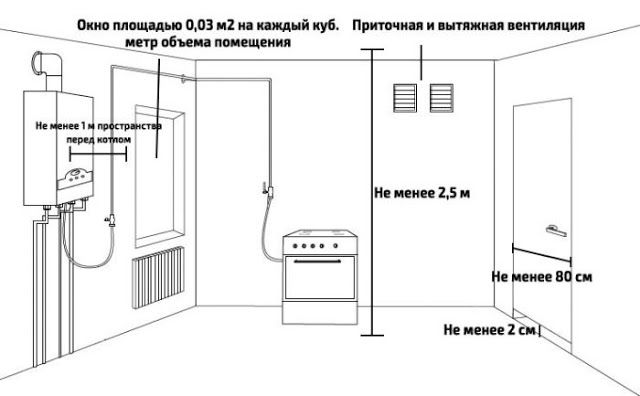

Расположение электропроводки и газового оборудования

И это по минимуму, не считая электрозависимые котлы отопления и газовые плиты.

Таким образом, практически всегда совмещается электропроводка с газовым трубопроводом в одном помещении.

Что говорит закон?

Это:

ПУЭ-6;
ПУЭ-7;
СП 402.1325800.2018.

Начнем с ПУЭ (правила устройства электроустановок). Нас интересуют 6 и 7 издание. В пункте 2. 1.56 ПУЭ-6 указано, что при пересечении проводов и кабелей с трубопроводами, содержащими легковоспламеняющиеся газы, расстояние между ними должно быть как минимум 100 мм. При этом, провода, проходящие в «горячих» зонах необходимо обеспечивать дополнительной термозащитой и защитой от механических повреждений.

Однако есть еще обязательные для всех Правила проектирования систем газопотребления, введенные 6 июня 2022 года и определенные как СП 402. 1325800.2018.

Прежде всего регулируется расстояние от газового котла до его электрической розетки — не более 0,5 м.

Почему нужно соблюдать расстояния?

Трубы и электрический кабель в помещении

Нормы удаленности от инженерных сетей согласно СНиП

Ответственность за несоблюдение требований

К слову, денежные наказания не столь уж и значительные, даже за повторное нарушение.

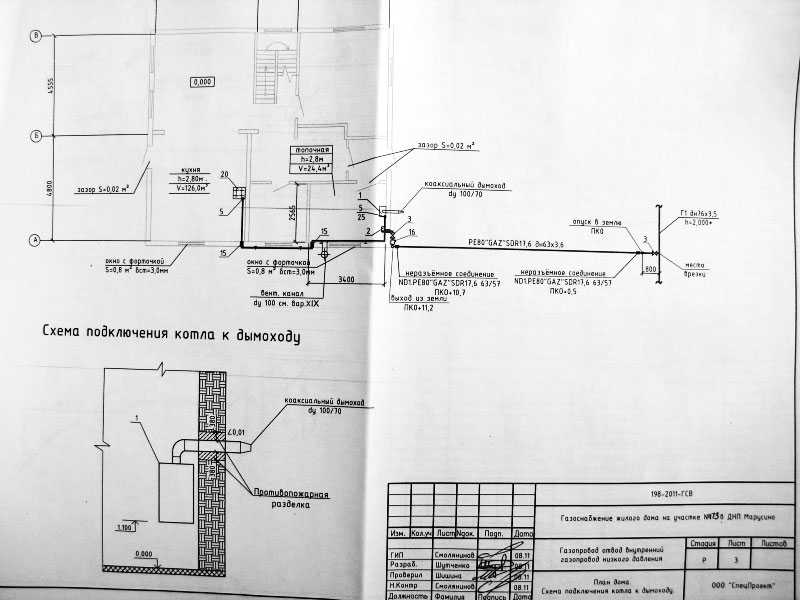

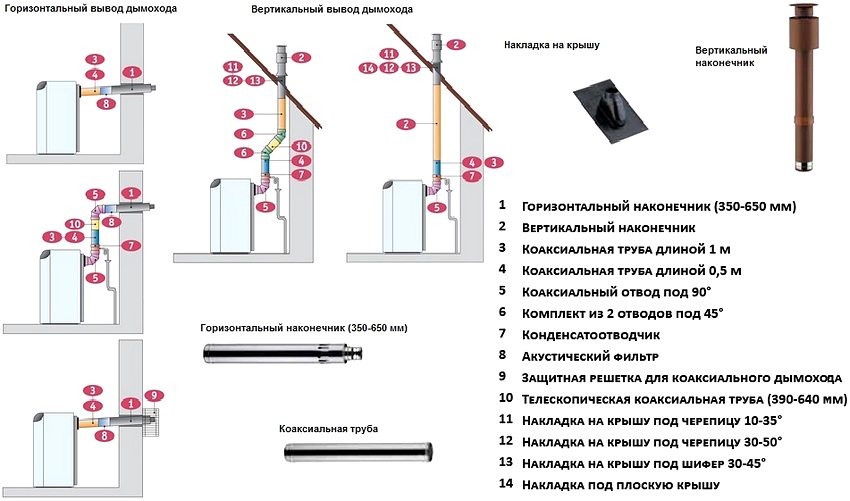

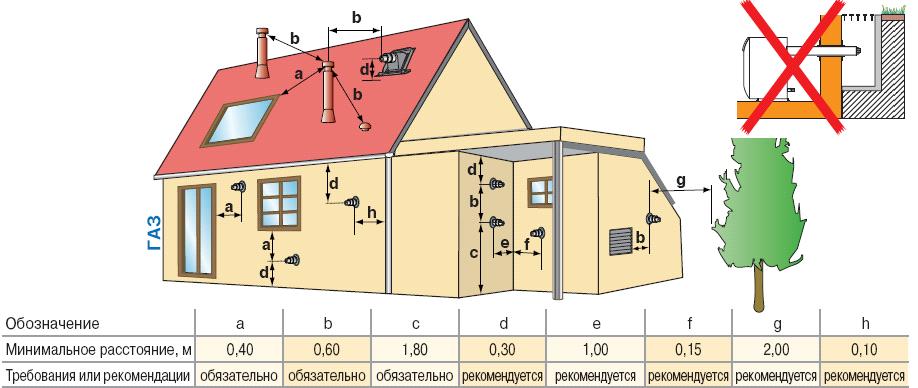

Подключение котла на газу к дымоходу

Диаметр дымохода должен быть равен либо больше диаметра выходного патрубка в устройстве.

В большинстве случаев диаметр дымохода зависит от мощности:

100 кВт — 230 мм;
80 кВт — 220 мм;
60 кВт — 190 мм;
40 кВт — 170 мм;
30 кВт — 130 мм;
24 кВт — 120 мм.

Обыкновенные дымоходы выводятся вверх, на 0,5 м выше конька дома. Они устраиваются как внутри стены дома, так и внутри дома либо за его стеной. На трубе допускается не более 3 изгибов. Первый участок трубы, который соединяет котел с основным дымоходом, должен быть не больше 25 см. В трубе должно быть закрывающееся отверстие для чистки. Для котлов с обыкновенными дымоходами и открытой камерой сгорания необходим большой приток воздуха. Обеспечить его можно либо открытой форточкой, либо приточной отдельной трубой.

Дымоход должен выполняться из кровельной жести либо другого материала, который является стойким к кислотам. Нельзя подсоединять котел гофрой к основному дымоходу. Кирпичный дымоход тоже нельзя использовать.

Коаксиальный дымоход должен монтироваться горизонтально и выводиться в стену. Подобный тип дымохода представляет собой трубу в трубе. Он должен отходить от стены минимально на 0,5 м. Если котел обыкновенный, то дымоходная труба должна иметь небольшой наклон в сторону улицы. Если устройство конденсационное, то наклон должен быть в сторону самого устройства. Таким образом конденсат сможет стекать в специальную трубу, которую понадобится отвести в канализацию. Максимальная длина коаксиальных дымоходов — 5 м.

Как избежать проблем?

В первую очередь, соблюдение правил — это ваше здоровье и безопасность для вашей жизни.

Поэтому, если вы совмещаете газ и электрику, пользуйтесь несколькими простыми рекомендациями:

Соблюдайте правила ПУЭ и СП в точности.
На вводе в свою квартиру смонтируйте устройство защитного отключения, гарантирующее отключение электроэнергии в случае проблем с нулевым проводом.
Перед монтажом проводки убедитесь, что новая будет соответствовать по жильности старой схеме (если она не меняется).

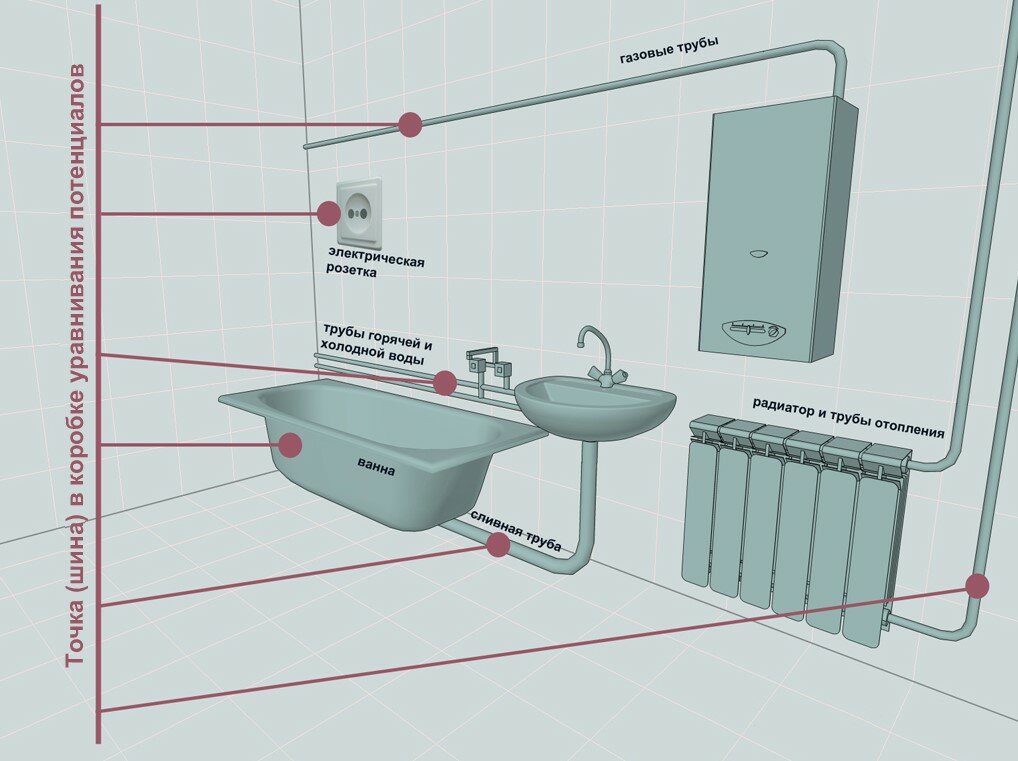

Газовую плиту нельзя заземлять через газопровод, также как и обычные бытовые предметы, работающие на электроресурсе.

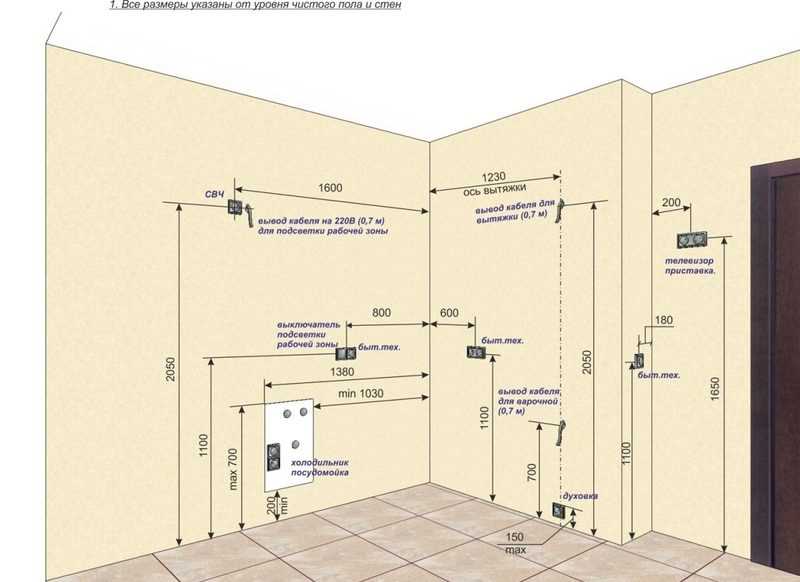

Какой должна быть удалённость и высота розеток на кухне

При составлении плана точек подключения необходимо учесть конфигурацию гарнитура, что позволит выбрать оптимальные места для их монтажа. Начинать работу нужно с установки габаритной техники, которая будет постоянно находиться на одном месте. После этого размечают участки дополнительных розеток для всех остальных устройств.

Совет! При покупке нового гарнитура можно взять готовую схему в мебельном салоне.

Для духовки и варочной поверхности

Подключение этих двух типов оборудования происходит по двум независимым разводкам. Розетки распределяют следующим образом — на расстоянии 20 сантиметров от уровня пола или боковой поверхности прибора.

Если духовка устанавливается отдельно на высоте 120 сантиметров, то розетки тоже должны находиться на этой отметке. Идеальным вариантом маскировки будет ее помещение в шкафчике. Точку подключения располагают на высоте 60 сантиметров от пола.

Для холодильника

По инструкции производителя, холодильник нельзя подключать через удлинитель. Провод этой техники небольшой — до 1 метра, поэтому точка подключения должна располагаться рядом. Согласно нормативным актам, прибор нужно размещать на высоте 20-70 сантиметров от уровня пола и 20 сантиметров от боковой стенки прибора. Если точка подключения не предусмотрена по схеме, необходимо сделать штробление стены и подвести кабель.

Важно! Для отдельно стоящего оборудования можно проводить монтаж розетки сзади за прибором, но практичнее отступить хотя бы 5 сантиметров от его стенки. В таком случае пользователь получит беспрепятственный доступ для включения или отключения оборудования.

Нюансы установки для стиральной и посудомоечной машины

Эти два бытовых прибора устанавливают в непосредственной близости к раковине. Лучше всего спрятать такую технику в специальном шкафчике, который защитит их корпус от разрушающего действия коррозии. Точку подключения для стиральной и посудомоечной машины устанавливают на расстоянии 20-40 сантиметров от уровня пола и 10-20 сантиметров от боковой стенки оборудования.

Важно! При использовании встраиваемой техники не рекомендуется размещать точку потребления электроэнергии непосредственно за прибором, он может не войти в нишу.

Для микроволновой печи и кофемашины

Кофеварку и микроволновую печь также необходимо включать в розетку. СВЧ-печь устанавливают на столешнице. Кофемашину можно поставить на микроволновку, для такой бытовой техники можно предусмотреть двойное изделие энергопотребления.

Для вытяжки

Лучшим способом установки считается монтаж устройства на стене или в шкафу. При этом от трубы нужно отступить на 15-20 сантиметров. Некоторые модели вентиляционных приборов подсоединяются непосредственно к электрическим выводам (это касается открытых вытяжек).

Выводы и полезное видео по теме

Что такое электророзжиг и газ-контроль, так ли нужно совмещать газ и электричество:

Зачем соблюдать расстояние

Кухня – самый загруженный электроприборами участок. Холодильник, микроволновая печь, вытяжная система, посудомоечная машина – вот малая толика бытовой техники, без которой ее невозможно представить. Поэтому безопасность в этой части квартиры должна быть на первом месте. Электричество, газо- и водоснабжение — полезные изобретения, но в руках халтурщика или безответственного человека они становятся причиной пожаров, травм, аварий. Чтобы избежать подобных неприятностей при разработке дизайна кухни нужно тщательно продумать все детали интерьера, а также внимательно отнестись к расположению розеток по отношению к газовой трубе, варочной поверхности, отопительным приборам. От этого зависит здоровье, благополучие, а иногда и жизнь человека.

Минимальное расстояние розетки до трубопровода или газовой трубы – 50 см.

Нормы проектирования крышных котельных на газе

Проектирование ККг выполняется компаниями, обладающими лицензией на соответствующий вид работ. Проект до утверждения обязан согласовываться архитектурным надзором, СЭС, пожарной инспекцией с эксплуатирующими организациями, которые оформили технические условия в процессе проектирования.

Пол ККг выполняют с гидроизоляцией, способной обеспечить залив водой высотой до 100 мм. Оконные проемы должны обеспечить естественную освещенность, в связи с чем их устанавливают из соотношения не менее 0.05 м2 на 1 м3 от общего объема объекта теплоснабжения.

Схема обвязки внутридомовых сетей отопления и вентиляции выполняется по зависимой схеме, через смесительный узел отпуска тепловой энергии, а система ГВС — по закрытой схеме через теплообменный аппарат.

Системы отопления разделяют по-фасадно, с индивидуальным узлом коммерческого учета тепловой энергии. В котельной должна быть установлена система химической водоподготовки для питания мягкой водой котла и контура отопления. Данные требования выполняют, чтобы предупредить накипеобразование на поверхностях нагрева.

Какие котлы использовать

В качестве источников тепловой энергии в ККг используются автоматизированные водогрейные з котлы, способных нагреть воду с теплоносителем до 95 С и давлением до 1.0 МПа.

Например, модульная котельная АРГУС ТМ-1000.00.PR.10 мощность 1050 кВт, оборудуются:

Газовый котел PROTHERM 120 SOO мощностью 105 кВт и КПД -90%, 10 единиц.
Насосная группа с центробежным насосом WILO HWJ 202 EM 20L.
Расширительный мембранный бак REFLEX N 200/6.
Система автоматики и регулирования.
Группа контрольно-измерительных приборов и первичные датчики.
Блок химической подготовки воды.
Система дымовентиляции.

Как подвести газ

Давление газа в газопроводе для ККг не должен быть более 5 кПа.

Наружную проводку газопровода к котлам выполняют в местах, которые удобны для выполнения последующего технического обслуживания и исключают вероятность его разрыва. Подсоединение к данному газопроводу иных потребителей не допускается.

Газопровод не должен проходить через вентиляционные системы, окна и двери. Внутренний газопровод в котельном зале прокладывают открыто, при этом должен быть свободный доступ для контроля и технического осмотра приборов безопасности и автоматики.

Кроме того в системе безопасности на газовой линии устанавливается предохранительно-запорный клапан (ПЗК) с электромагнитным исполнительным механизмом, выполняющим отсечку газа в аварийной ситуации.

Подвод электроснабжения на крышу

Электротехническое оборудование ККг должно соответствовать ПУЭ, как объект второй категории надежности электрообеспечения.

Схема электроснабжения должна предусматривать возможность включения резервного электрооборудования при выходе основного устройства, например насоса, вентилятора и дымососа.

Автоматика безопасности должна обеспечивать отключение подачи газа к котлу, в случае создания аварийной ситуации: высокому давлению газа, отрыву факела от горелки, загазованности в котельной, низкой тяги в топке, высокой температуры и давления теплоносителя.

Пожарная безопасность

Имеется ряд важных охранных пожарных требований к ККг в многоэтажном доме:

Расположение помещения котельной прямо над квартирами — запрещается.
Котельному объекту присваивается категорийность классу «Г» по взрывопожарной опасности.
Высота потолков объекта должна быть выше 2.65 м.
Ширина двери более 0.8 м.
В здании должны быть установлены противопожарные перегородки.
Помещение должно иметь отдельный аварийный выход.
Объект комплектуется противопожарной звуковой и световой сигнализацией и системами аварийного пожаротушения.

Разновидности изделий

Накладная розетка

По форме, размерам и способу монтажа существуют следующие розетки с тремя гнездами:

внутренние – подойдут, если в квартире скрытый тип проводки;
внешние – встроенная крышка предотвращает доступ пыли в отверстия, у корпуса повышенная защита;
встроенные и накладные – утапливаются в поверхность стены.

Современные производители выпускают модели с заземлением, без него, а также с предохранителем, обеспечивающим выключение в момент короткого замыкания.

У тройных розеток бывают два типа контактов:

лепестковые в процессе эксплуатации теряют свойства жесткости и упругости, могут искрить;
пружинные характеризуются повышенной износостойкостью.

Оптимальный материал контактов – латунь.

Расчёт сетевой нагрузки

Решая, как установить розетку под кондиционер, следует учитывать потребляемую мощность электрического устройства. Это необходимо для обеспечения надёжного питания охлаждающей системы и исключения вероятности возникновения аварийной ситуации. Данную информацию содержит технический паспорт прибора. Для охлаждения большей площади помещения выбирается более мощный кондиционер. Максимальная нагрузка на сеть при работе бытовых систем кондиционирования не превышает 10А. Поэтому при их монтаже можно применять стандартную штепсельную розетку, с номинальной нагрузкой 16А.

Охлаждающие устройства с высокой мощностью используются для помещений, обладающих большой площадью. Их монтаж осуществляется с применением специального оборудования для прямого подключения. Точка подключения, независимо от мощности, должна обладать устройством заземления. Если к линии подключаются другие бытовые приборы, при расчётах учитывается суммарная мощность.

Установка подрозетника

Использование тройной розетки на кухне
Монтаж блока начинается после выбора места расположения конструкции:

на кухне для единовременного подключения техники прибор лучше поставить над столешницей;
в спальне трехмодульное изделие можно установить за телевизором – провода за экраном будут незаметны;
при монтаже в ванной требуется герметичный влагостойкий блок, расположенный на 60 см от воды.

После выбора зоны монтажа понадобится подготовить инструменты – уровень, рулетку, маркер или карандаш, перфоратор с насадкой-коронкой и насадкой для проделывания штроб.

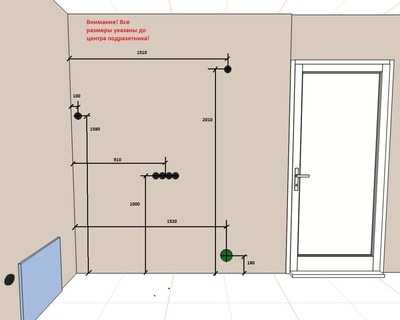

Разметка поверхности стены

Разметка стены под проводку

От правильности разметки зависит геометрия конструкции и удобство организации проводки. Чтобы наметить точки монтажа, отталкивайтесь от количества розеток в блоке. При работе пользуйтесь уровнем – он обеспечит ровность расположения устройства.

Расстояние розетки от пола равняется 20-40 см. Между центрами подрозетников – 72 мм. В противном случае не получится точно посадить декоративную панель. Штробление производится строго по горизонтали или вертикали – лучше нарисовать контур лунки.

Просверливание отверстий в стене

Штробы молотком и зубилом

Сделать посадочные места под розетку можно посредством штробирования перфоратором с разными насадками. Для доработки участков используются молоток, зубило и несколько отверток.

Сверление осуществляется поэтапно:

Дрелью или перфоратором с насадкой проделывается круглое отверстие. Коронка должна полностью погрузиться в стену.
Штробу ведут строго по вертикали или горизонтали.
Ширину и глубину каналов проделывают под сечения кабеля или размеры гофротрубы.
Остатки бетона удаляются зубилом.
Для ГКЛ или других мягких материалов применяется специальная насадка или острый строительный нож.
На задней части корпуса подрозетника проделываются три отверстия под провода.
Между ними высверливаются 2 отверстия для вспомогательных проводов.

Фиксация подрозетника в бетонной стене

Установка подрозетника в нишу и фиксация раствором

Чтобы подрозетник тройной плотно сидел в гнезде, используется белый алебастр. По причине быстрого схватывания материала смесь готовится небольшими порциями. Густота контролируется визуально.

Посадочную нишу для подрозетника промазывают раствором изнутри и проверяют его крепление. На плотной смеси изделие будет сидеть прочно. Если оно проваливается, добавляют еще алебастра и наносят состав повторно. После установки раствор должен просохнуть 2-3 часа. Наружный пласт материала выравнивается наждачной бумагой.

Подключение котла на газу к дымоходу

Диаметр дымохода должен быть равен либо больше диаметра выходного патрубка в устройстве.

В большинстве случаев диаметр дымохода зависит от мощности:

100 кВт — 230 мм;
80 кВт — 220 мм;
60 кВт — 190 мм;
40 кВт — 170 мм;
30 кВт — 130 мм;
24 кВт — 120 мм.

Обвязка газового котла в системе отопления

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ. Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла. Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости. Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.

В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.

ПУЭ для электрического (электрокабеля) 380 В под землей, между проводами связи по нормам

Расстояние от газопровода

Специфика и нормативы

Электрокабель

Также ПУЭ регламентирует нормы расстояний, которые должны соблюдаться во избежание взрывоопасных или травматических ситуаций.

Прокладка кабелей высокого напряжения под землей

Электрический кабель в земле

В СП 62. 13330.2011 «Газораспределительные системы», дополненным и переработанным СНиП 42-01-2002 (к нему прилагается таблица минимальных расстояний от газопроводов, которые органично вытекают из расписанных в своде норм и правил безопасности).
Утвержденные в 2013 году ПБ (ФНиП) предусматривают особенности промышленной безопасности для тех объектов, которые используют углеводородное топливо в сжиженном состоянии.
В Постановлении Правительства РФ, принятом еще 20 ноября 2000 года (за № 878) указаны необходимые к соблюдению расстояния в общественных и жилых зданиях. Основная функция этого постановления – предотвращение опасных ситуаций. Они могут возникнуть из-за некорректного размещения газовых труб по отношению к другим системам.

Прокладка электрических кабелей под землей

Нормы

Воздушная линия электропередачи

Правила размещения труб и розеток по отношению к газовой трубе

Расстояние от электророзетки до газопроводной трубы — чем регламентируются нормы

Расстояние от газопровода до розетки

Расстояние от розетки до газовой трубы устанавливается нормативным актом Министерства энергетики ПУЭ-7 пункт 7.1.50, который регламентирует просвет между электрическими выключателями, электророзетками и газопроводной трубой не меньше 500 мм.

Рис. 3 Критерии выбора и способы прокладки открытых электрических проводов и кабелей

Правила размещения труб и электрического кабеля

Охранные зоны и не только

Таблица расстояний от газопровода до воздушных линий согласно нормам ПУЭ

Минимальные расстояния между подземным газопроводом и другими сооружениями зависят от давления газа:

при низком – 1 метр от силового кабеля и водопровода, 2 метра – до зданий и сооружений, теплопроводов и деревьев, трамвайных путей, 3 метра – от железнодорожных рельсов;
при среднем – 1 м до кабеля, 1,5 – до водопровода, 2 м – до водопровода, трамвайных путей и деревьев, 4 метра – до ж/д рельсов и 5 метров – до зданий и сооружений;
при высоком давлении, составляющем до 6 ед. , – здания удаляются на 9 м, от железных дорог – на 7 м, трамвайных путей – на 3 м, а силовой кабель остается в метре, в то время как теплопровод, водопровод и деревья удалены уже на 2 м;
самый высокий напор подразумевает дальность от зданий и сооружений уже в 15 м, но силовой кабель может проходить параллельно с дистанцией в 2 м.

Подземная прокладка

Разработанная таблица для надземного типа газопровода требует непременных двух метров в любых условиях.

Расстояние от газопровода до коммуникаций согласно нормам СНиП (СП)

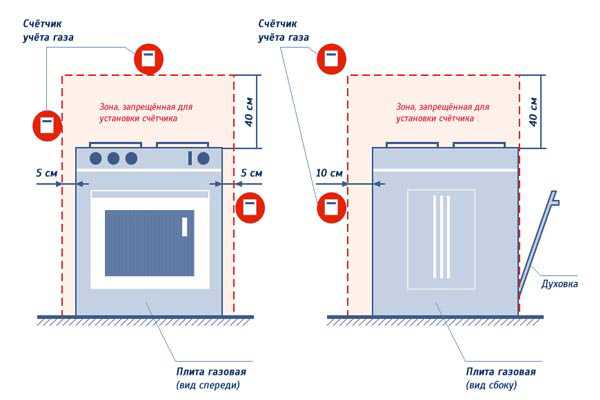

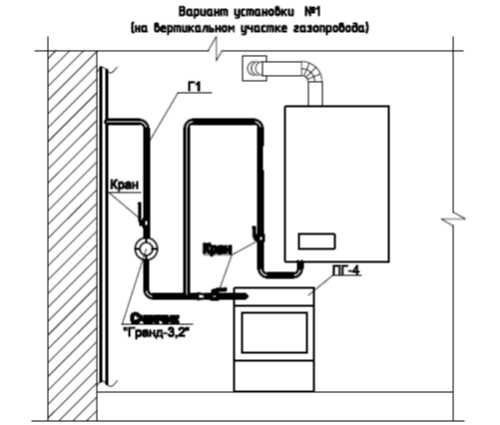

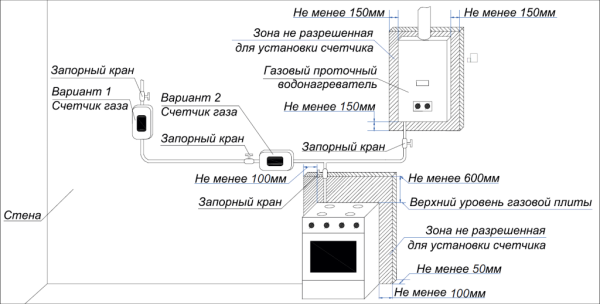

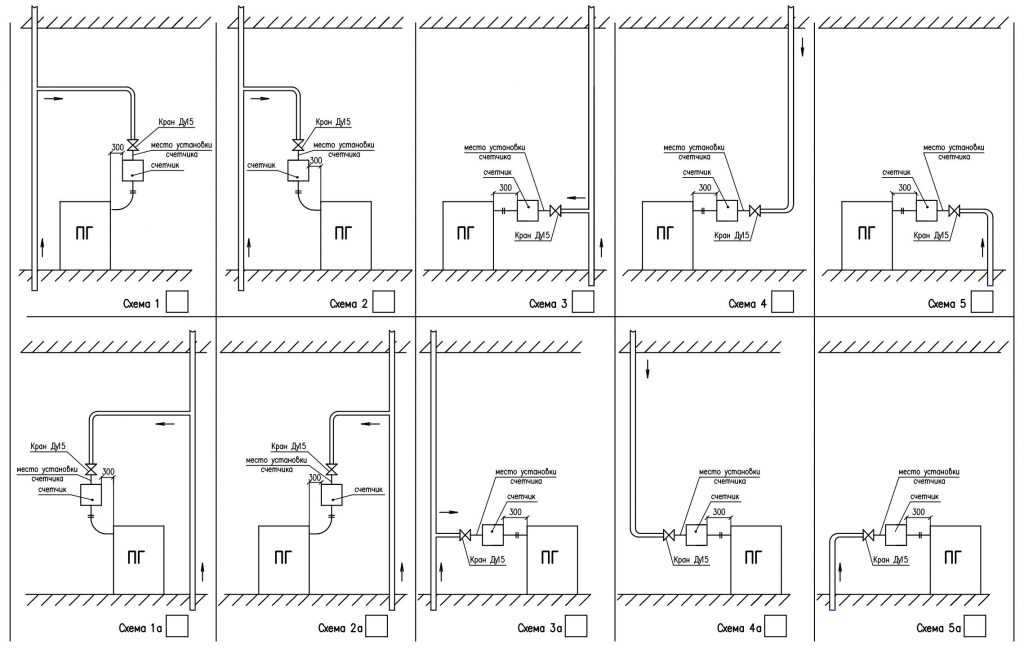

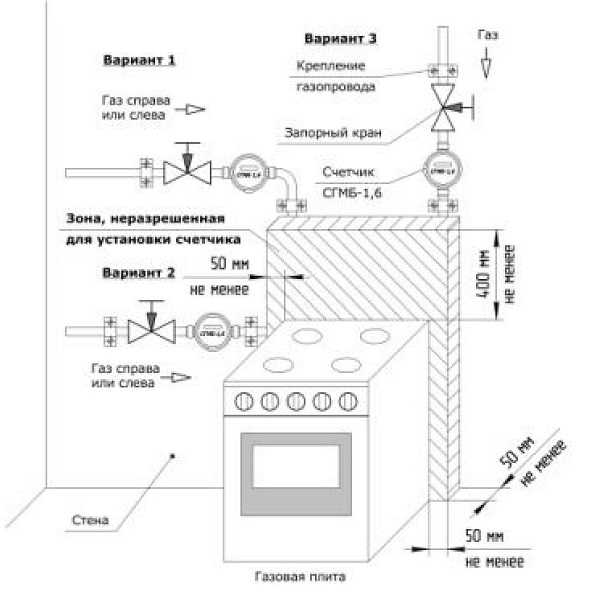

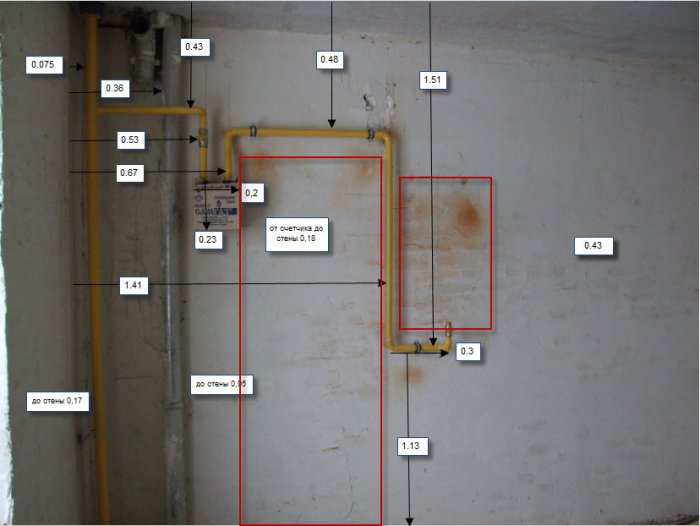

Расстояние электросчетчика от газовой трубы

В соответствии с требованиями пункта 6.5.8 СП 60.13330.2012, для помещений, в которых размещается газовое оборудование, следует предусматривать механическую вытяжную вентиляцию и естественную или механическую приточную вентиляцию согласно пунктам 6. 6.4 и 7.8.8.

В проектном решении, в помещении кухни, принято размещение в проеме вентканала бытового электровентилятора. Подключение вентилятора принято кабелем, проложенным скрыто в слое штукатурки, включение от выключателя, расположенного на нормативном расстоянии. При этом расстояние от самого вентилятора, размещенного в вентканале до газовой трубы составляет менее 0,5 м.

В соответствии с требованиями п 7.1.50 ПУЭ (издание 7), минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

Распространяются ли требования пункта 7.1.50 ПУЭ (издание 7), регламентирующие расстояния от выключателей, штепсельных розеток и элементов электроустановок до газопроводов, на бытовые кухонные приборы, такие как кухонная вытяжка, устанавливаемая над газовой плитой, электровентилятор установленный в вентканале, и прочие кухонные бытовые электроприборы (микроволновая печь, электрический духовой шкаф) не являющиеся электроустановками и их частями?

1. Первый абзац пункта 10.1 свода правил СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа» заканчивается следующим требованием:

«Все применяемые электрические кабели должны соответствовать требованиям ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности», а электропроводки групповых сетей — ГОСТ Р 50571.5.52-2011 «МЭК 60364-5-52:2009 Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки» и соответствующих разделов ПУЭ».

Таким образом, при устройстве электропроводок групповых сетей жилых и общественных зданий, использование соответствующих положений ПУЭ, не являющегося документом по стандартизации, вполне легитимно и необходимо.

2. Применение в проектной документации бытовых электровентиляторов для устройства механической вытяжки, в качестве стационарно установленных электропринимающих устройств, означает включение этого оборудования в состав электроустановки жилого дома, соответственно требования пункта 7. 1.50 ПУЭ по минимально допустимым расстояниям от газопровода на это электрооборудование распространяется (см. Пункт 1.1.3 ПУЭ).

3. Другие бытовые электрические приборы, указанные в Вашем вопросе, не являются элементами электроустановки, их эксплуатация осуществляется согласно инструкций и руководств к этим приборам, соответственно на владельцев этих приборов — физических лиц, не распространяются требования СП 256.1325800.2016, ПУЭ и Правил технической эксплуатации электроустановок потребителей (см. пункт 1.1.2).

4. Одновременно прошу обратить внимание на свод правил СП 402.1325800.2018 «Здания жилые. Правила проектирования систем газопотребления» (вступает в силу с 06.06.2019, доступен по адресу: https://www.minstroyrf.ru/docs/17854/), в том числе на пункт 6.15, который гласит:

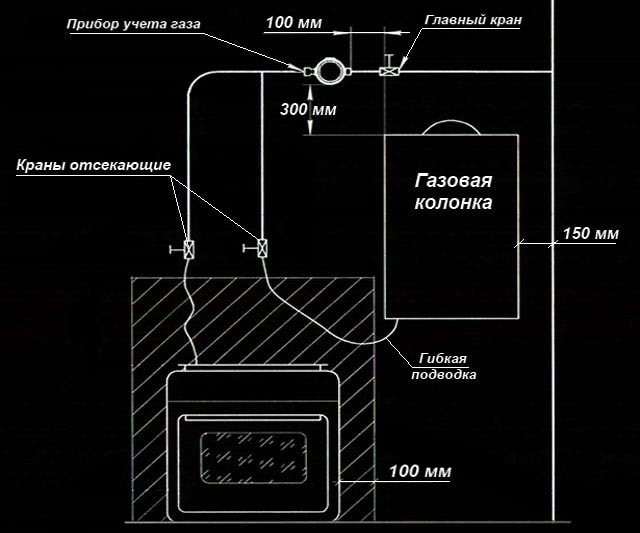

«Расстояния внутреннего газопровода от инженерных сетей иного назначения следует принимать исходя из условий монтажа, возможности осмотра и ремонта, но не менее:

от трубопроводов системы отопления, водопровода, канализации — 150 мм;
от сетей электроснабжения — 400 мм;

от трубопроводов системы отопления, водопровода, канализации — 100 мм;
от сетей электроснабжения — 100 мм.

Расстояние от газопровода, до конструкций дымохода при открытой прокладке принимают не менее 200 мм».

Источник

Трубы и электрический кабель в помещении

Нормы удаленности от инженерных сетей согласно СНиП

Дополнительные нормы

Кабеля электроснабжения

Зачем соблюдать дистанцию между розеткой и газовой трубой

Понятно, что чем ближе прокладка электрических линий относительно газовых трубопроводов, тем большую угрозу взрыва представляет сочетание таких неблагоприятных факторов, как искрение и утечка газа.

Рис.2 Пример расположения кухонной розетки с учетом безопасного расстояния до газопроводных стояков

Могу ли я проложить электрический провод рядом с газопроводом?

Когда дело доходит до DIY, чистота и порядок становятся главным приоритетом. От завершения вашего проекта до фундамента, на котором он лежит, все должно быть опрятно. Существует также вопрос безопасности, который становится все более важным, когда речь идет об электрических системах и газопроводах.

Обычный вопрос, который часто задают мастера, заключается в том, безопасно ли прокладывать электрический провод рядом с газопроводом. Этот вопрос связан с тем фактом, что не существует правил по газу или электричеству, которые бы рассматривали эту проблему или классифицировали ее как опасность. Значит, нам нужно беспокоиться?

Что ж, ответ на этот вопрос — и да, и нет. Да, вы можете , но нужно ли? Когда вы протягиваете провод, это может быть безопасно из-за резиновой изоляции вокруг. Но вредители могут повредить изоляцию и привести к тому, что газопровод окажется под напряжением. В таком случае это ожидающая катастрофа. Однако в этой истории есть нечто большее, чем кажется на первый взгляд.

1 Прокладка электрического провода рядом с газовой линией; Сложности

2 Электрические провода рядом с газопроводами в траншеях, потолках и стенах

3 Удлинение электрических проводов и газовых линий – как правильно сделать своими руками?

Прокладка электрического провода рядом с газопроводом; Сложности Прокладка электрического провода рядом с газопроводом

Как упоминалось выше, не существует кодекса, определяющего, могут ли линии проходить вместе в одном и том же кабелепроводе или кабелепроводе. Однако есть рекомендации. Эти рекомендации предполагают, что вы должны соблюдать дистанцию не менее 3 футов между инженерными сетями.

Эта рекомендация по удалению служит для того, чтобы оставить достаточно места для «дышащих» проводов даже в случае аварии. Именно из-за этой меры предосторожности электрические провода высокого напряжения имеют гораздо более толстую изоляцию.

При прокладке кабелепроводов рекомендуется прокладывать электрические провода отдельно, особенно от водопроводных и газовых линий. Сами по себе они не представляют угрозы. Однако, если они подвергаются воздействию и вступают в контакт друг с другом, результаты могут быть довольно разрушительными.

Правильно установленный газопровод, соединенный с землей (в соответствии с требованиями сердечника) и проводкой (в кабелепроводе или кабелепроводе), значительно снижает опасность . Но это не значит, что риска нет. Если вы завершаете проект и у вас ограниченный бюджет, и вы планируете провести обе утилиты по одной и той же трубе, мы рекомендуем вам попробовать найти другой способ. Труба из ПВХ — лучший способ снизить риски.

Электрические провода рядом с газопроводами в траншеях, потолках и стенах
Траншеи Копание небольшой траншеи
Когда дело доходит до траншей, у вас может не быть 3 футов, чтобы отделить коммуникации. Когда это произойдет, у вас может возникнуть соблазн провести одни и те же провода через один и тот же кабелепровод. Если кабелепровод изготовлен из ПВХ, вы можете уменьшить потенциальную опасность. Однако это не рекомендуется.
Траншеи подвержены воздействию любых погодных условий и поэтому могут привести к ухудшению состояния труб и трубопровода в целом. Это, в свою очередь, может привести к эрозии электрических проводов. Если эти провода соприкоснутся с газопроводом, это может привести к тому, что весь трубопровод окажется под напряжением.
Вот почему при прокладке обеих линий вместе в траншеях убедитесь, что кабелепровод устойчив к атмосферным воздействиям, газовая линия имеет пластиковые трубки вместо стальных/металлических, а электрический провод имеет собственный канал. Электропроводка должна быть проводом TW, THW, THHN/THWN или другим погодо- и влагостойким проводом.
Потолки и стены Здесь главное внимание при игре должно уделяться материалу, из которого сделан ваш потолок. Если есть гипсокартон или дерево, и в случае, если эти две утилиты объединятся, вы столкнетесь с проблемой перегрева, которая, в свою очередь, может привести к пожарам.
При надлежащей изоляции вы можете прокладывать электрические провода рядом с газопроводом в потолке. Просто помните, что эти провода также будут подвергаться воздействию сильной жары или холода и в тяжелых случаях; влага. В помещении у вас есть преимущество в том, что плавкие выключатели присматривают за вами, поэтому есть вероятность, что в случае контакта вы можете просто получить сработавший выключатель.
Удлинение электрических проводов и газовых линий – как правильно сделать своими руками? Допустим, вы построили отдельно стоящий гараж или патио и хотите провести к нему электрический провод и газовую линию. Первое, что вам нужно знать, это то, что не существует кода, определяющего, насколько глубокой должна быть ваша траншея или как далеко друг от друга должны быть ваши линии.
Однако, поскольку вы делаете это самостоятельно, у вас есть множество вариантов без дополнительных затрат. Вам останется только инвестировать свое время. Для начала:
Выкопайте траншею или две. Хотя лучше копать отдельные траншеи для обеих линий, вы также можете выбрать более короткий маршрут, просто выкопав одну траншею.
Если вы копаете только одну траншею, попробуйте купить траншейный канал. Эти каналы имеют два (или более) отдельных отсека, через которые проходят линии. Тем не менее, белый трубопровод из ПВХ тоже подойдет, хотя он в основном используется для водопровода.
Протяните заземляющий провод 6/3 к подпанели 60 ампер, 240 вольт.
Выкопайте траншею глубиной 1-2 фута для электрических проводов.
Газовые трубы должны иметь глубину 1-1,5 фута.
Хорошей глубиной для обеих труб является 18 дюймов.
Если у вас есть водопровод, копайте для этого немного глубже. Мало того, что он защитит ваши газовые и электрические провода от воды, ваша труба также не лопнет так легко.
После того, как вы проложили необходимые линии, положите сверху влагостойкий брезент. Однако этот шаг является необязательным.
Подсоедините провода и газовую линию, проверьте на наличие утечек или перекосов и закройте кабелепровод.
Готово!
Вы заметите, что у вас есть возможность проложить электрический провод рядом с газопроводом, если вы этого хотите. Вполне возможно, просто не рекомендуется.
Расстояние между газопроводом и электрической розеткой: все, что вам нужно знать
Когда дело доходит до строительства нового дома, безопасность является ключевым фактором. Поэтому, когда дело доходит до чувствительных материалов, таких как газ и электричество, вы должны быть начеку.
И газ, и электричество могут быть опасны при неправильном обращении. И, если линии оставлены слишком близко, любая проблема с одной из них может иметь пагубные последствия для другой.
Каким должно быть расстояние между газовой линией и электрической цепью?
Минимальное расстояние между газопроводом и электрической цепью должно быть 25 мм. Имейте в виду, что расстояние может зависеть от некоторых факторов. К ним относятся тип цепи, прочность кабелей и риск, связанный с этими приборами.
В этой статье мы поговорим обо всем, что касается размещения электрических розеток и газовых линий. Давайте начнем!
Идеальное расстояние между газопроводом и электрической розеткой
Что касается расстояния между газопроводом и электрическими факторами, необходимо контролировать некоторые моменты. Хотя их размещение рядом друг с другом не грозит немедленным несчастным случаем, поддержание безопасности важно.
Существуют минимальные расстояния, установленные властями в зависимости от типа линии электропередач. Однако имейте в виду, что эти цифры могут отличаться в разных регионах. К ним относятся-
Между газопроводами и электрическими счетчиками
Электрические счетчики очень энергоемки и требуют особого внимания. Если вы не будете осторожны с ними, всегда есть риск несчастных случаев. И любые проблемы с электросчетчиком в паре с газовой магистралью в непосредственной близости могут быть катастрофическими.
Чтобы свести к минимуму возможность несчастных случаев, вы можете проложить газовые трубы под землей, чтобы избежать проблем. Газопроводу потребуется защитный слой, если он будет проложен под землей, но это повысит общую безопасность.
Соблюдайте расстояние не менее 3 футов (914,4 мм) между электросчетчиком и любой газовой линией. Это очень важно, если существует риск того, что ваша система потребляет слишком много энергии. В случае энергоемких механизмов, соединяющих выключатель на 15 ампер в цепи на 20 ампер, существует риск несчастных случаев. Так что надо помнить о дистанции.
Между газовыми счетчиками и электрическими цепями
Как и электрические счетчики, газовые счетчики довольно опасны. Если не позаботиться о нем должным образом, неисправный газовый счетчик может повредить вашу систему. Поэтому необходимо учитывать расстояние между ними.
В случае, если ваши электрические цепи хорошо сделаны и имеют достаточную защиту. Вы по-прежнему должны держать их на расстоянии не менее 150 мм друг от друга. Под эти правила подпадают электроуправление, распределительные щиты и розетки, бытовые приборы.
Между электрическими кабелями и газопроводами
Как электрические кабели, так и газопроводы сами по себе довольно безвредны. Большую часть времени они хорошо обшиты и защищены, чтобы предотвратить любые несчастные случаи или утечки. Тем не менее, лучше перестраховаться, чем потом сожалеть.
Мы рекомендуем соблюдать минимальное расстояние 25 мм между приборами. Однако, если у вас есть проблемы, такие как нагрев общего провода, вы можете увеличить расстояние.
В некоторых случаях может быть сложно разделить электрические линии. В этом случае убедитесь, что они находятся как можно дальше. Кроме того, обеспечьте надлежащую изоляцию и обшивку, чтобы предотвратить любые повреждения.
О чем следует помнить перед прокладкой газопровода и электрических цепей
Теперь, когда мы обсудили необходимое расстояние, важно также помнить о нескольких вещах. Это важные факторы безопасности, которые должен контролировать каждый домовладелец. Их компрометация может привести к летальному исходу.
Выберите правильные материалы
Как электрические провода, так и газовые линии очень нестабильны. Любая небрежность может серьезно повредить их, увеличивая риск несчастных случаев. Таким образом, вы должны убедиться, что материал прочный и безопасный.
Когда дело доходит до газа, также тщательно выбирайте материалы. Хотя медные провода распространены, они очень опасны. По этой причине мы рекомендуем использовать такие материалы, как оцинкованная сталь или CSST вместе с медью.
Использование правильных материалов может защитить вас от множества опасностей, связанных с электричеством. Итак, если вам интересно, какие трубы лучше, попробуйте проверить наши рекомендации:
Продукт 1
Продукт 2
Это одни из лучших продуктов! Проверьте их отзывы, чтобы узнать больше!
В вашем регионе могут действовать определенные правила в отношении этих материалов. Будьте внимательны и соблюдайте правила правильно!
Предотвращение препятствий
Худшим врагом ваших проводов и газовых труб являются препятствия. Хотя и трубы, и провода довольно податливы, они также подвержены повреждениям. Если есть какие-либо острые углы или края, убедитесь, что вы планируете в первую очередь.
Изгиб слишком сильно может привести к повреждению проводов без возможности восстановления. Таким образом, увеличивается риск протечек и разрывов. Кроме того, убедитесь, что вокруг проводов нет острых предметов, которые могут их сломать.
Влажность — еще одна важная проблема. Если у вас капает вода в воздуховоде или в другом месте, обязательно защитите провода.
Используйте советы экспертов, когда это необходимо
И газ, и электричество очень нестабильны, и к ним нужно относиться серьезно. Любая авария с их участием может иметь негативные последствия. Поэтому, если вы заметили что-то неприятное, всегда обращайтесь за помощью.
Будь то протекающая труба или оборванный провод, немедленно почините их. Тем не менее, мы рекомендуем вам всегда вызывать электрика или сантехника в таких ситуациях.
На этом мы закончили обсуждение расстояния между газовыми и электрическими линиями!
Часто задаваемые вопросы
Вопрос: Каково стандартное расстояние между электрическими розетками?
Ответ: Когда дело доходит до электрических розеток, национальные электротехнические правила США рекомендуют расстояние в шесть футов. Для точности расстояние следует измерять вдоль линии пола.
Вопрос: Какова правильная высота электрических розеток?
Ответ: Как правило, лучше размещать розетки на высоте 12 дюймов. Это делает все доступным и простым в подключении.
Вопрос: Какова стандартная сила тока для стандартной розетки?
Ответ: Как правило, стандартная сила тока для домов в США составляет 15-20 ампер. 15 ампер используются для небольших приборов, а 20 ампер — для более крупных.
Final Word
Уход за газовыми и электрическими линиями очень важен для безопасности вашего дома. Если вы планируете соответственно, вы можете держать их вместе без хлопот. Тем не менее, вы должны поддерживать минимум расстояние между газовой линией и электрической розеткой.
Мы обсудили все, что вам нужно знать о стандартном расстоянии между ними. Мы надеемся, что вы найдете эту статью полезной!
До свидания!
Расстояние от газовой трубы до розетки, электрокабеля, проводки и котла
При обустройстве газоснабжения своего дома или квартиры необходимо продумать огромное количество моментов, в частности расстояние от розетки к газовой трубе вне зависимости от того, когда проводка проводилась или реконструировалась, до разработки проекта или после.
Очередные бредовые требования, рекомендации усложнить процесс или разумные стандарты? А что будет, если не соблюдать правила и лепить провода куда попало?
Мы подробно ответим Вам на эти и многие другие вопросы по совмещению электро- и газоснабжения в одном помещении.
Содержание статьи:
Расположение электропроводки и газового оборудования
Что говорит закон?
Почему нужно держать дистанцию
Ответственность за несоблюдение
Как избежать проблем?
Выводы и полезное видео по теме
Расположение электропроводки и газового оборудования
Кухни в разных квартирах и домах отличаются друг от друга своими размерами. Это может быть шикарная плантация для приготовления пищи, место, в котором можно полностью разместить все необходимое или небольшая каморка, где можно уместить плиту с холодильником и шкафчик для круп – и это хорошо.
Так или иначе, на любой кухне есть электропроводка, питающая вытяжку, насосы, оборудование для подачи и циркуляции воды, а также бытовая техника, например, холодильник или микроволновая печь.
На кухне у каждого огромное количество электроприборов. Но кроме них в этом помещении могут быть и другие энергозависимые установки – котел, газовая плита и колонка
И это как минимум, не считая электрозависимых котлов отопления и .
Таким образом, проводка практически всегда совмещена с газопроводом в одном помещении.
Что говорит закон?
Конечно, расстояние между носителями этих двух энергоресурсов не надуманное, а тщательно рассчитанное специалистами и занесенное в соответствующие нормативы.
Он:
ПУЭ-6;
ПУЭ-7;
СП 402.1325800.2018.
Начнем с ПУЭ (правил устройства электроустановок). Нас интересуют 6-е и 7-е издание. В п. 2.1.56 ПУЭ-6 указано, что при пересечении проводов и кабелей с трубопроводами, содержащими горючие газы, расстояние между ними должно быть не менее 100 мм. При этом провода, проходящие в «горячих» зонах, должны быть обеспечены дополнительной термозащитой и защитой от механических повреждений.
Особенности параллельной прокладки описывает п. 2.1.57 , в котором расстояние нормируется до 400 мм и, опять же, рядом с горячими трубами провода и кабели должны быть защищены.
ПУЭ-7 более категоричен. П.7.1.50 нормирует расстояние 0,5 метра от любых выключателей, розеток и других элементов электроустановки.
По сути, ПУЭ являются рекомендательными стандартами для физических лиц и обязательность использования их индивидуальных баллов расплывчата. Тем не менее, на добровольные
не распространяются пункты, указанные в других актах, утвержденных как обязательные для исполнения.0007 6 июня 2019 г. и определен как SP 402.1325800.2018.
Рассмотрим, что сказано в этом Кодексе поведения на газопроводах и электропроводке. В п. 5.1 указано, что любая газовая плита должна быть оборудована системой газ-контроля, позволяющей предотвратить поступление топлива к форсункам, если пламя погаснет. И к тому же между и установлен шланг.
Требования по обеспечению пожарной безопасности очень строгие, исключающие возможность быстрого распространения пламени в случае возникновения такой опасности.
В пункте 6.15 указывается расстояние внутренней сети газопровода от электросети – по горизонтали не менее 40 см, по вертикали – не менее 10 см.
В то же время, если к электросети подключены газовые приборы, а, как мы уже говорили, это повсеместно, действуют отдельные правила, которые мы сейчас тоже рассмотрим.
В первую очередь расстояние от газового котла до своего – не более 0,5 м.
При установке розетки по СП не забывайте об удобстве ее использования и легком доступе для быстрого отключения газовых устройств в случае аварийной ситуации
Розетка, к которой подключается оборудование, работающее на голубом топливе, обязательно должна быть заземлена и легкодоступна для быстрого отключения или визуального осмотра.
Обратите внимание, что электрический кабель не должен подвергаться механическим воздействиям и при монтаже/эксплуатации запрещается допускать любые скручивания, растяжения и другие негативно влияющие на целостность проводки действия.
Категорически запрещается размещать электропроводку в непосредственной близости от любых температурных воздействий. В том числе, расстояние от газовой плиты до подключенной к ней розетки не отличается от котла – не более 0,5 м без точек контакта.
В основном, именно эти документы регламентируют удаление электропроводки и электроисточников от газовой трубы в любых случаях, как при подключении устройств, работающих на этом топливе, так и к автономным установкам.
Зачем держать дистанцию
На первый взгляд, газ и электричество – это 2 разных ресурса, работающих в комплексе. А между тем, они абсолютно несовместимы в прямом контакте друг с другом. Что является причиной этого?
При контакте с горячей средой электропроводка подвергается температурному плавлению, в результате чего возникает короткое замыкание и, как следствие, возгорание.
Будьте внимательны при выборе розетки и соблюдении требований BSP. Неграмотная установка может стать причиной возгорания при эксплуатации газового прибора.
Даже если авария на проводной линии не произойдет из-за нагрева от газоиспользующего оборудования, в непосредственной близости от него при одновременной утечке газа даже небольшая искра может спровоцировать взрыв. Не говоря уже о возгорании электропроводки и воздействии пламени на .
Но это еще не все. Очень важно обеспечить качественную проводку, расположенную рядом с газораспределительной системой. Часто, особенно в домах старой постройки, провода прокладывались по нулевой системе, то есть заземление не предусматривалось.
Современная система электропроводки предполагает переход на трехпроводную. Соответственно, в старых распределительных щитах, не рассчитанных на 3 жилы, “земля” сбрасывается на ноль.
При подключении большого количества электроприборов ноль может сгореть, что приводит к повышению напряжения и возгоранию. Представьте, что будет, если упадет напряжение на газовой плите, подключенной к электричеству.
На самом деле в трубах, ведущих к стояку, может возникнуть эффект тэна, не говоря уже о более серьезных последствиях, например, взрыве. Диэлектрическая вставка, упомянутая в СП 402.1325800.2018, необходима для того, чтобы нейтрализовать проводимость.
Вкладыш диэлектрический – это запорная арматура, позволяющая предотвратить блуждающие токи по газопроводу внутри квартиры или дома. Его еще называют изолирующей вставкой.
Опасная и оголенная по какой-либо причине электропроводка, попавшая на газовые трубы. Он создаст напряжение на трубопроводе, который в принципе будет заземлен, но в теории все равно опасен для жизни и возможен пожар.
Ответственность за несоблюдение
Безусловно, как и в случае любого другого нарушения утвержденных норм и правил, при несоблюдении требуемых расстояний от газовой трубы до проложенного электрического кабеля ответственность предусмотрена для граждан.
КоАП РФ Статья 9.4 обещает налагать штрафы на нарушителей. Ну, и конечно, для опасного подключения различные нормативные документы практически предусматривали отключение от линии при не устранении неисправности.
Кстати, денежные наказания не столь значительны, даже за повторное нарушение.
И, с одной стороны, подрядчик все равно будет наказан, а это по всем правилам организация, имеющая разрешения и лицензии на прокладку газовых и электрических сетей. И не будут изначально рисковать, если будет выбрана ответственная организация с опытом работы.
Но, как показывает практика, большинство потребителей пользуются услугами частных электриков без надлежащей документации и договоров или производят электромонтаж самостоятельно.
А это уже ст. 7.19 КоАП РФ – несанкционированное подключение, за которое также грозит штраф. Ну и конечно же, в случае непреднамеренного причинения вреда здоровью и порчи имуществу других граждан в результате противоправной деятельности наказание будет еще более суровым – вплоть до лишения свободы. В
П 88 ПП РФ N 410 от 14.05.2013 указано, что все манипуляции с газовым оборудованием, в том числе подключение плиты, могут производить только организации, имеющие соответствующие допуски и лицензию на такие виды работ
Очень сложно однозначно ответить на вопрос, что вас ждет, если вы не будете соблюдать требуемые дистанции. Это все на усмотрение вышестоящих и официальных инстанций.
Как избежать проблем?
Прежде всего, соблюдение правил – это ваше здоровье и безопасность вашей жизни.
Поэтому, если вы совмещаете газ и электрику, воспользуйтесь несколькими простыми рекомендациями:
Точно соблюдайте правила ПУЭ и СП.
На входе в свою квартиру смонтируйте УЗО, гарантирующее отключение электроэнергии в случае проблем с нулевым проводом.
Перед установкой проводки убедитесь, что новая соответствует проводке старой цепи (если она не меняется).
Газовую плиту нельзя заземлять через газопровод, как и обычные бытовые предметы, работающие от электрической энергии.
А кроме того, обязательно пользуйтесь услугами опытных электриков и заключайте договоры при установке электрики для газовых приборов.
Всегда проверяйте лицензию и документы у газовиков, которых вы вызываете для установки газового оборудования. Кроме того, обязательно заключайте двусторонний договор и следите за тем, чтобы монтаж электрики к приборам осуществлялся по всем правилам
Все эти рекомендации помогут вам избежать проблем с регулирующими структурами и обеспечить безопасное энергоснабжение.
Выводы и полезное видео по теме
Что такое электроподжиг и газконтроль, нужно ли совмещать газ и электричество:

Итак, ПУЭ и СП, нормирующие расстояние до газопровода, изложены четко и не допускайте противоречий на практике. Однако дело в том, что все эти правила разработаны вовсе не для того, чтобы усложнить вам жизнь, а для того, чтобы сохранить ее, а также свое имущество, жизнь, здоровье и вещи других людей, проживающих с вами или рядом.
Соблюдались ли вы стандарты при проектировании газового и электрического оборудования в вашем доме или квартире? Делитесь с нами своим опытом в комментариях, и задавайте вопросы, интересующие тему статьи.
Как далеко должен быть газопровод от электричества? – Модернизированный дом
Когда дело доходит до строительства нового дома, безопасность имеет первостепенное значение. В результате вы должны проявлять осторожность при обращении с критически важными материалами, такими как газ и электричество.
При неправильном обращении и газ, и электричество могут нанести вред. И, если линии расположены слишком близко друг к другу, любая проблема с одной из них может негативно сказаться на другой. На каком расстоянии должны быть газовая линия и электрическая цепь?
Расстояние между газовой линией и электрической цепью должно быть не менее 25 мм. Имейте в виду, что на расстояние могут влиять различные обстоятельства. Эти факторы включают тип цепи, прочность кабеля и риск, связанный с этими приборами. Размещение их ближе представляет серьезную опасность.
В этой статье мы расскажем все, что вам нужно знать об электрических розетках и газовых линиях. Давайте начнем!
Нужен монтаж или ремонт газопровода?
Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.
НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ
Расстояние между газопроводом и электрической цепью
Когда речь идет о расстоянии между газовыми линиями и электрическими компонентами, следует помнить о нескольких вещах. Хотя их близкое расположение не сразу приведет к аварии, очень важно, чтобы они были разделены.
Власти установили конкретное минимальное расстояние в зависимости от типа линии электропередач, которая вас беспокоит. Однако важно помнить, что эти цифры могут варьироваться в зависимости от того, где вы живете.
Между электрическими кабелями и газопроводами
Электрические провода и газопроводы сами по себе относительно безопасны. Они обычно хорошо закрыты и закрыты, чтобы избежать каких-либо происшествий или утечек. Тем не менее, лучше перестраховаться, чем сожалеть.
Мы рекомендуем, чтобы расстояние между приборами составляло не менее 25 мм. Однако, если у вас есть проблемы с нагреванием общего провода, вы можете увеличить расстояние.
В некоторых ситуациях может быть сложно разделить электрические линии. Если это так, убедитесь, что они находятся как можно дальше друг от друга. Чтобы избежать повреждений, убедитесь, что ваша изоляция и обшивка соответствуют номиналу.
Между газовыми счетчиками и электрическими цепями
Газовые счетчики, как и электрические, могут быть довольно пугающими. Неисправный газовый счетчик может нанести серьезный ущерб вашей системе, если он не будет должным образом обслуживаться. Поэтому необходимо учитывать расстояние между ними.
Если ваши электрические цепи хорошо построены и хорошо защищены. Между ними все равно необходимо соблюдать расстояние не менее 150 мм. Эти стандарты распространяются на электроуправление, распределительные щиты и розетки, а также на бытовые приборы.
Между газопроводами и электросчетчиками
Электросчетчики потребляют много электроэнергии и требуют много внимания. Всегда есть вероятность несчастного случая, если вы не будете осторожны с ними. А любые проблемы с электросчетчиком в непосредственной близости от газопровода могут быть смертельными.
Между электросчетчиком и любой газовой линией должно быть расстояние не менее 3 футов (914,4 мм). Если ваша система рискует потреблять слишком много энергии, это очень важно. Существует риск несчастных случаев при использовании энергоемких устройств для подключения 15-амперного выключателя к 20-амперной цепи. В результате, вы должны помнить о расстоянии.
О чем следует помнить перед размещением линий
Теперь, когда мы преодолели необходимое расстояние, нужно помнить о нескольких вещах при размещении линий. Это важные вопросы безопасности, на которые должен обратить внимание каждый домовладелец. Компрометировать их опасно.
Выберите правильные материалы
Как электрические, так и газовые линии чрезвычайно огнеопасны. Любая форма пренебрежения может серьезно навредить им, увеличивая вероятность несчастного случая. В результате вы должны убедиться, что материал является прочным и безопасным.
Когда дело доходит до газа, выбирайте материалы с осторожностью. Медных проводов много, но они чрезвычайно опасны. Поэтому мы рекомендуем сочетать медь с такими материалами, как оцинкованная сталь или CSST. Вы можете защитить себя от множества проблем с электробезопасностью, используя правильные материалы.
Предотвращение препятствий
Засоры – злейший враг вашей электропроводки и газовых труб. Несмотря на то, что трубы и провода очень податливы, они оба подвержены повреждениям. Убедитесь, что вы планируете первый, если есть какие-либо острые углы или края.
Изгиб слишком сильно может привести к необратимому повреждению проводов. В результате увеличивается вероятность протечек и поломок. Также убедитесь, что рядом с проводами нет острых предметов, которые могут их сломать.
Другим важным фактором является влажность. Если у вас капает вода в воздуховоде или в другом месте, убедитесь, что ваши кабели защищены.
Используйте советы экспертов, когда это необходимо
И газ, и электричество чрезвычайно легко воспламеняются, и с ними следует обращаться с осторожностью. Любая неудача с их участием может иметь катастрофические последствия. Поэтому, если вы обнаружите что-то тревожное, не стесняйтесь обращаться за помощью.
Немедленно устраните проблему, будь то протекающая труба или поврежденный кабель. Однако в таких случаях мы рекомендуем вам обратиться к электрику или сантехнику.
Нужен монтаж или ремонт газопровода?
Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.
НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ
Когда вам следует нанять профессионала
Иногда лучше нанять профессионала, особенно если речь идет об электрических и газовых линиях. Если вам не нравится эта работа или ситуация, лучше нанять профессиональную помощь. Или, если работа сложная, вам нужно будет нанять кого-то.
Сколько будет стоить профессионал?
Установка новых газовых и электрических линий будет стоить от 260 до 850 долларов. Все зависит от обстоятельств, которые у вас происходят с проектом.
Вы должны поговорить как минимум с тремя подрядчиками и попросить их предоставить вам свои предложения, чтобы вы могли убедиться, что платите лучшую цену. Кроме того, не забудьте спросить, что включено в их ставки, чтобы вы знали, есть ли у вас какие-либо дополнительные личные расходы.
Однако всегда помните, что дешевле не всегда означает лучшее предложение. Кто-то может предложить вам цену в 350 долларов, но ничего не будет включено, включая оборудование, в то время как другая компания может предложить 400 долларов, и это включает все, что вам нужно.
Еще одна вещь, на которую следует обратить внимание, — это репутация подрядчика или компании, которую вы рассматриваете. Таким образом, вы почти гарантированно получите хорошо выполненную работу.
Недавно опубликовано
ссылка на Лучшее время для удобрения газона до или после дождя?
Когда лучше удобрять газон до или после дождя?
Пышный газон – это то, чего хочет каждый домовладелец. Фактически, вы можете оказаться в тихом соседском соревновании, чтобы увидеть, у кого будет самый зеленый газон, свободный от сорняков. Ключом к безупречному газону является. ..
Продолжить чтение
ссылка на Как повесить дверцы шкафа под покраску
Как повесить дверцы шкафа под покраску
Если шкафы в хорошем состоянии, их покраска — экономичный способ обновить их. Но покраска шкафов может занять много времени, особенно когда вы ждете, пока высохнет одна сторона….
Продолжить чтение
Самые популярные посты
Гибкие газопроводы и правильное заземление гибких газопроводов
ПРЕДУПРЕЖДЕНИЕ: ЕСЛИ ВЫ ПОЧАЕТЕ ГАЗОМ или парами пропана, ПОкиньте дом и газон. ЗАТЕМ ПОЗВОНИТЕ 911 И ВАШЕМУ МЕСТНОМУ ПОСТАВЩИКУ ГАЗА.
В этой статье описана потенциальная опасность, связанная с гибкими желтыми гофрированными трубками из нержавеющей стали (CSST) в вашем доме. В нем также описывается угроза безопасности и изменения кода из-за истории пожаров в домах, связанных с CSST, когда молния ударяет поблизости или, что еще хуже, в самом доме.
Риск значительно снижается, когда гибкие газопроводы CSST «приклеиваются» (СОЕДИНЕНИЕ ОПРЕДЕЛЕНО: Соединение с проводкой для отвода электрического тока от гибких газопроводов CSST в случае удара молнии в доме или рядом с ним). Удары молнии имеют задокументированную историю создания отверстий в газопроводах CSST, что позволяет газу выходить и резко увеличивает риск возгорания в доме из-за газового топлива. Замкнутые пары газа, находящиеся в закрытом помещении или в нежилом доме, могут привести к взрыву.
Строительные нормы Коннектикута разрешают газовые линии CSST с 1990-х годов. Строительные нормы и правила, требующие приклеивания гибких газопроводов CSST, вступили в силу не ранее 2007 года. Эти нормы были приняты в ответ на повреждение гибких газопроводов и пожары в домах, пораженные молнией. Как видите, существует значительный многолетний разрыв, в течение которого Строительные нормы и правила не требовали надлежащего склеивания гибких газопроводов. Строительные нормы и правила, в том числе нормы по сантехнике и электроснабжению, были обновлены в связи с участившимися случаями пожаров в домах.
Дома, построенные с использованием гибких газопроводов CSST до того, как Строительные нормы и правила требовали соединения, были построены в соответствии со Строительными нормами на момент их постройки. НО это не значит, что они безопасны. Эти дома могут иметь, а могут и не иметь газовые линии. Только инспекция определит, надежно ли соединены газопроводы в соответствии с требованиями действующих строительных, водопроводных и электрических норм и правил.
Если у вас есть дом с гибкими желтыми газопроводами CSST, построенный до 2007 года, в вашем доме может существовать риск возгорания. В большинстве домов есть газопроводы на чердаке, в стенах и подвалах. Гибкие газопроводы CSST на чердаке являются главными кандидатами на повреждение от ударов молнии. Особенно, если они не защищены склеиванием, чтобы обеспечить отвод электроэнергии от трубы (а не по трубе). Необходимо осмотреть дом и установить надлежащее соединение (если его еще нет) с желтыми гибкими газопроводами, чтобы защитить дом в случае удара молнии. Многие эксперты по пожарной безопасности уверены, что электрическая энергия удара молнии может пройти через электропроводку в доме, а затем перейти (или дугу) на газопроводы CSST, где она создает отверстия в трубах, высвобождая газ и, возможно, вызывая пожар на газовом топливе. и/или взрыв.
Задокументированы случаи, когда в дома ударяла сильная молния. Удар молнии в стальной колпак дымохода может проникнуть в дом. Например; Молния может проникнуть в дом через металлическую крышку дымохода, распространяя электроэнергию через медную электропроводку, медные водопроводные трубы, саму деревянную конструкцию и, если она имеется и не защищена, гибкую газовую линию CSST. Электричество пойдет по самому легкому пути или по пути наименьшего сопротивления. Если удар молнии большой или достаточно близкий, электрический ток может прыгать между продуктами в поисках земли.
В некоторых районах с 2015 года от инспекторов жилищного строительства стало требоваться уведомлять своих клиентов (в письменной форме и в форме проверки) о наличии газопроводов CSST, которые не имеют надлежащего соединения.
Если у вас есть дом, построенный с 1990 года, в вашем доме могут быть несвязанные гибкие газопроводы. Во многих домах газовые линии проходят на чердаке и зарыты в стены. Если вас это беспокоит, необходимо осмотреть дом и (если его нет) установить надлежащее соединение с газопроводами CSST, чтобы защитить дом в случае удара молнии.
Газ к вашему дому
Подземные газопроводы в основном изготовлены из полиэтилена. Пропановые линии, идущие к дому, бывают медными или полиэтиленовыми. Полиэтиленовые гибкие газопроводы разработаны и сертифицированы для подземной прокладки. Эти линии производятся разных размеров, от довольно больших до бытовых линий, идущих к отдельным домам или к внешнему оборудованию дома, такому как нагреватели для бассейнов или резервные генераторы.
Считается, что диэлектрическая желтая оболочка усугубляет эту проблему. В связи с этим некоторые производители гибких газопроводов CSST теперь имеют версии с черным покрытием, которые более устойчивы к ударам молнии.
CounterStrike® или FlashShield® — это запатентованная инновация CSST, основанная на существующих желтых гибких газопроводах CSST. Он спроектирован так, чтобы значительно снизить вероятность повреждения молнией систем трубопроводов топливного газа IF при правильной установке.
Это словоблудие от производителя TracPipe: «TracPipe® CounterStrike® — это запатентованная инновация CSST, разработанная для значительного снижения вероятности повреждения молнией систем трубопроводов топливного газа. TracPipe® CounterStrike® был разработан с запатентованным материалом оболочки вместо стандартной желтой оболочки. Эта черная оболочка обладает энергорассеивающими свойствами, которые помогут защитить напорную трубу TracPipe® CounterStrike® из нержавеющей стали, а также другие компоненты системы топливного газа, если на TracPipe® CounterStrike® попадет напряжение из-за молнии».
** ПРИМЕЧАНИЕ. Это не одобрение данного продукта компанией JNR Plumbing LLC. Эта информация предоставлена только в качестве любезности для наших читателей.**
Имеются задокументированные пожарные инспекции, в которых предполагалось, что удар молнии вызвал повреждение несвязанного CSST, что привело к повреждению от газового пожара. В ответ производители CSST разработали требования к электрическому соединению, начиная с 2007 года. Их испытания показывают, что соединение в значительной степени снизит риск только «косвенных» ударов молнии (тех, которые не поражают дом). При тестировании использовались желтые гибкие газопроводы.
Электрические соединения должны присутствовать в домах с газопроводами Csst — для снижения риска возгорания или взрыва в результате повреждения газопроводов в случае удара молнии
Гибкие газопроводы CSST должны быть соединены, чтобы снизить риск повреждения из-за удара молнии в дом. Наиболее распространенная проблема, которую обнаруживают домашние инспекторы, заключается в том, что система CSST не закреплена должным образом.
Вы можете видеть, что соединительный зажим находится над желтой оболочкой, что не обеспечивает надлежащего соединения.
При установке этого типа газораспределительной системы без надлежащего присоединения к действующим стандартам существует повышенный риск повреждения. Поврежденная газовая или пропановая линия может привести к утечке газа, что приведет к пожару и/или взрыву. Уже в 2007 г. все производители CSST начали внедрять особые требования к склеиванию.
А как насчет существующих домов? Строительные нормы и правила имеют нечто, называемое «дедушками». Это означает, что когда что-то было установлено в соответствии со Строительными нормами во время установки , это считается правильно установленным с течением времени, даже если Строительные нормы и правила значительно изменились.
Если технология CSST была установлена (в соответствии с нормами) до того, как производители CSST выдвинули особые требования к склеиванию, эта установка по-прежнему соответствует нормам сегодня. Домашний инспектор укажет (или должен) указать необходимость повышения безопасности на основе сегодняшних строительных норм и правил безопасности. ** Это не следует путать с безопасными несвязанными гибкими газовыми линиями CSST. Только то, что он отвечал требованиям строительных норм на момент установки.
Надлежащее соединение CSST
Соединительные провода или зажимы CSST НИКОГДА не должны подключаться к:
Счетчики природного газа или оборудование.
Заземление, независимое от системы заземления электроснабжения.
Гофрированная часть гибкой трубы CSST из нержавеющей стали (зажимы должны быть прикреплены к: латунному фитингу, стальному коллектору или другой жесткой стальной трубе).
Соединительные провода или зажимы CSST должны ВСЕГДА подключаться к:
Трубопроводу заказчика — как можно ближе к счетчику природного газа, насколько это возможно.
Латунный фитинг из CSST, стальной коллектор или компонент жесткой трубы, соединенный с фитингом из CSST.
Система заземления электроснабжения. Это соединение может быть выполнено либо на заземляющем стержне, либо на заземляющем проводе, идущем к стержню, либо на электрической панели обслуживания (также известной как коробка или панель автоматического выключателя).
Газопроводы CSST по сравнению с гибкими соединителями для устройств
Существует разница между газопроводами CSST и похожими на вид желтыми гибкими соединителями для устройств (здесь они называются «FAC»). Хотя и CSST, и FAC изготовлены из нержавеющей стали и предназначены для подачи газа, на этом их сходство заканчивается. КССТ – газораспределительная система. FAC представляет собой короткий отрезок трубки , предназначенный для соединения газораспределительной трубы с газогорелочным устройством.
Как еще идентифицировать FAC:
FAC не требует склеивания. Это связано с тем, что они подключены к кабальной (при правильной установке) газораспределительной системе.
Его длина составляет от 1 до 6 футов.
FAC обычно находятся между линиями газоснабжения дома и газовым оборудованием ИЛИ прибором.
Гофр FAC хорошо заметен. Для сравнения, ЦСТ обшит и гофра не сильно видна.
Мы в JNR Plumbing LLC хотим, чтобы наши клиенты и наши читатели понимали безопасность, связанную с вашим домом. Мы понимаем, что Bonding должен устанавливаться лицензированным профессионалом, особенно электриком. Мы не ожидаем, что электрики будут знать, какие трубы и какие трубы требуют склеивания, которое может предоставить ваш лицензированный подрядчик по сантехнике или домашний инспектор. Если вам нужен лицензированный специалист для осмотра вашего газопровода и установки газопровода, не стесняйтесь звонить нам. В конце концов, у нас есть только лицензированные специалисты, специально обученные обслуживанию жилых домов и коммерческой недвижимости.
UP: Технические спецификации трубопроводов
Технические условия для трубопроводов с максимальным диаметром кожуха 48 дюймов и закрытыми газопроводами, пересекающими под железнодорожными путями масло, газ, бензин или другие легковоспламеняющиеся или легколетучие вещества.
Установка
Трубопроводы под железнодорожными путями и полосой отчуждения должны быть заключены в большую трубу или канал, установленный, как показано на рис. 1.
Обсадная труба или трубопровод является важным элементом плана. Некоторые другие функции, описанные в следующих параграфах, в определенных случаях являются необязательными.
Увеличить.
Рис. 1
Несущая труба
Несущая труба внутри кожуха под железной дорогой Путь и полоса отчуждения должны быть изготовлены из стали, кованого железа, чугуна, чистого или легированного железа; и должна быть либо бесшовной, либо в значительной степени сварной трубой со сварным соединением или другими «утвержденными» соединениями. Труба должна быть уложена с провисанием (без натяжения или сжатия) в трубопроводе. Использование несущей трубы из материала, отличного от указанного железа или стали, должно быть одобрено главным инженером железной дороги.

Обсадная труба
Обсадная труба и соединения должны представлять собой стальную конструкцию одинаковой толщины, одобренную главным инженером железной дороги, и должны в целом выдерживать нагрузку от полотна железнодорожного полотна, пути и движения; также должны быть сконструированы таким образом, чтобы предотвратить утечку какого-либо вещества из кожуха или трубопровода по всей его длине под путями и полосой отчуждения железной дороги.
Корпус должен быть установлен с равномерным опорным положением по всей длине, а для предотвращения образования стоячих жидкостей должен иметь наклон к одному концу.
Толщина стенки кожуха должна быть не менее указанной в прилагаемой таблице толщины стенок стальных обсадных труб.
Внутренний диаметр кожуха должен быть не менее чем на 10 % больше наружного диаметра несущей трубы, но не менее чем на 2 дюйма больше наибольшего наружного диаметра несущей трубы, соединений или муфт.

Катодная защита
Если на несущей трубе используется катодная защита, рядом с вентиляционной трубой кожуха будет установлен надземный испытательный бокс, сконструированный специально для этой цели, с испытательными проводами, прикрепленными к стенке кожуха и несущей трубе, как показано на рисунке. на рис. 1.

Уплотнения и вентиляционные отверстия
Если концы корпуса находятся под землей, они должны быть соответствующим образом герметизированы снаружи несущей трубы от проникновения посторонних материалов, которые могут помешать быстрому удалению несущей трубы. Кроме того, корпус должен быть надлежащим образом вентилирован над землей с помощью вентиляционных труб с внутренним диаметром, равным 10% номинального размера несущей трубы, но не менее 2 дюймов, и выступающих не менее чем на 4 фута над поверхностью земли. Вентиляционная труба на нижнем конце корпуса должна быть соединена с нижней частью корпуса, а вентиляционная труба на верхнем конце должна быть соединена с верхней частью корпуса. Верхняя часть вентиляционного отверстия должна быть оснащена загнутым вниз коленом, надлежащим образом экранированным.

Глубина обсадной трубы
Глубина от основания железнодорожного рельса до верха обсадной трубы в ближайшей точке должна быть не менее 4,5 футов, а также на других участках полосы отчуждения железной дороги, где обсадная колонна не находится непосредственно под каким-либо путем глубина от поверхности полосы отчуждения и от дна канав до верха кожуха должна быть не менее 3 футов. В случае невозможности обеспечения указанных глубин применяется специальная конструкция по согласованию с главным инженером железной дороги.

Длина обсадной трубы
Обсадная труба должна простираться не менее чем на 45 футов или 2(D)+20 футов (где “D” соответствует глубине нижней части обсадной колонны ниже уровня железнодорожного полотна), в зависимости от того, что больше, с каждой стороны от (измеряется под прямым углом к) осевой линии внешнего пути. Кожух должен выходить за пределы полосы отчуждения железной дороги, как это требуется для получения указанной длины. Если в будущем будут сооружены дополнительные пути, обсадная колонна будет соответствующим образом расширена за счет коммунального предприятия. Если разрешена несущая труба, отличная от железа или стали, то труба должна быть заключена в стальную оболочку по всей ее длине на полосе отчуждения железной дороги или на той длине, которая определена выше, в зависимости от того, что больше.

Ямы для домкрата
Ямы для домкрата должны располагаться на расстоянии не менее 30 футов от центральной линии пути.

Запорные клапаны
В тех случаях, когда это оправдано особыми местными условиями, определенными железнодорожной компанией, доступные аварийные запорные клапаны должны быть установлены на эффективных расстояниях с каждой стороны переезда.

Местоположение
Трубопроводы должны, где это возможно, располагаться так, чтобы пересекать пути примерно под прямым углом к ним, и указанный переход не должен быть ближе 150 футов к любой части любого железнодорожного моста, здания или другого важного сооружения, а также к любой переключатель, если это специально не одобрено главным инженером.
Трубопроводы, обсадные трубы и вентиляционные трубы должны находиться на расстоянии не менее 16 футов (по вертикали) от воздушной электропроводки и должны быть соответствующим образом изолированы от подземных трубопроводов, по которым проходят электрические провода на полосе отчуждения железной дороги.

Топография
Трубопроводы, по которым транспортируются летучие или легковоспламеняющиеся вещества чрезвычайно высокого давления, должны, по возможности, располагаться в местах с наклоном поверхности земли вниз от железнодорожных путей. Кроме того, когда трубы большой пропускной способности расположены там, где поверхность земли возвышается над полотном железной дороги, должно быть достаточное прилегающее отверстие под путями для выноса материала в случае разрыва.

Восстановление полосы отвода
По завершении работ по прокладке трубопровода весь мусор, лишние материалы, временные конструкции и оборудование подлежат вывозу, а полоса отвода очищена и восстановлена к удовлетворению главного инженера железной дороги или его уполномоченного представителя. Нарушенные участки должны быть засеяны или иным образом защищены от эрозии по указанию главного инженера железной дороги.

Утверждение планов
Планы предлагаемого трубопровода должны быть представлены и одобрены главным инженером железной дороги или его уполномоченным представителем до начала работ, и все работы на полосе отчуждения железной дороги, включая поддержку пути или дорожного полотна, должны быть под его контролем и руководством. Все понесенные расходы несет коммунальная служба.

Для негорючих веществ
Область применения
Трубопроводы, включенные в данные спецификации, предназначены для транспортировки пара, воды или любого негорючего вещества, которое по своей природе или давлению может причинить ущерб при выходе на или вблизи железнодорожное имущество.

Установка
Трубопроводы под железнодорожными путями и полосой отвода должны быть заключены в большую трубу или трубопровод, установленный, как показано на рис. 2.
Обсадная труба или трубопровод является важным элементом плана. Некоторые другие функции, описанные в следующих параграфах, в определенных случаях являются необязательными.

Несущая труба
Несущая труба внутри кожуха под железнодорожным полотном и полосой отвода должна иметь хорошую конструкцию, одобренную главным инженером железной дороги.

Обсадная труба
Обсадная труба и соединения могут иметь любую конструкцию трубопровода, утвержденную главным инженером железной дороги, и должны выдерживать нагрузку от железнодорожного полотна, пути и движения; также должны быть сконструированы таким образом, чтобы предотвратить утечку какого-либо вещества из кожуха или трубопровода по всей его длине под путями и полосой отчуждения железной дороги. Кожух должен быть установлен таким образом, чтобы не допускать образования водотока под железной дорогой.
Корпус должен быть установлен с равномерным опорным положением по всей длине и иметь наклон к одному концу.
Толщина стенки кожуха должна быть не менее указанной в прилагаемой таблице толщины стенок стальных обсадных труб.
Внутренний диаметр кожуха должен быть не менее чем на 2 дюйма больше наибольшего наружного диаметра несущей трубы, соединений или муфт.

Катодная защита
Если на несущей трубе используется катодная защита, специально для этой цели будет предусмотрен встроенный испытательный бокс с испытательными проводами, прикрепленными к стенке кожуха и несущей трубе, как показано на рис. 2.
Увеличить.
Рис. 2
Уплотнения
Концы корпуса должны быть надлежащим образом уплотнены снаружи несущей трубы от проникновения посторонних материалов, которые могут помешать быстрому удалению несущей трубы.
Глубина обсадной трубы
Верх обсадной трубы должен находиться ниже линии промерзания, а ее ближайшая точка должна быть не менее чем на 4,5 фута ниже основания железнодорожного рельса. На других участках полосы отчуждения железной дороги, где обсадная труба не находится непосредственно под каким-либо путем, глубина от поверхности земли и от дна канав до верха обсадной трубы должна быть не менее 3 футов. В случае невозможности обеспечения указанных глубин применяется специальная конструкция по согласованию с главным инженером железной дороги.
Длина обсадной трубы
Обсадная труба должна простираться не менее чем на 30 футов или 2(D)+20 футов (где “D” равно глубине нижней части обсадной трубы ниже уровня железнодорожного полотна), в зависимости от того, что больше, с каждой стороны от ( измеряется под прямым углом к осевой линии внешней дорожки. Кожух должен выходить за пределы полосы отчуждения железной дороги, как это требуется для получения указанной длины. Если в будущем будут сооружены дополнительные пути, обсадная колонна будет соответствующим образом расширена за счет коммунального предприятия.
Ямы для домкрата
Ямы для домкрата должны располагаться не менее чем в 30 футах от центральной линии пути.
Запорная арматура
В тех случаях, когда это оправдано особыми местными условиями и по взаимному согласию железнодорожной компании и владельца трубопровода, доступные аварийные запорные арматуры должны быть установлены на эффективных расстояниях с каждой стороны перехода.
Местонахождение
Трубопроводы, где это возможно, должны располагаться так, чтобы они пересекали пути примерно под прямым углом к ним, и указанный переход не должен быть ближе 150 футов к любой части любого железнодорожного моста, здания или другого важного сооружения.
Трубопроводы и обсадные трубы должны находиться на расстоянии не менее 16 футов (по вертикали) от воздушных линий электропередач и должны быть соответствующим образом изолированы от подземных трубопроводов, по которым проходят электрические провода на полосе отчуждения железной дороги.
Топография
По возможности трубопроводы должны располагаться там, где поверхность земли имеет уклон вниз от железнодорожных путей. Кроме того, когда трубы большой пропускной способности «расположены там, где поверхность земли возвышается над полотном железной дороги, должно быть достаточное прилегающее отверстие под путями для выноса материала в случае разрыва».0076
Восстановление полосы отвода
По завершении работ по прокладке трубопровода весь мусор, лишние материалы, временные конструкции и оборудование должны быть удалены, а полоса отвода железной дороги очищена и восстановлена к удовлетворению главного инженера железной дороги или его авторизованный представитель. Нарушенные участки должны быть засеяны или иным образом защищены от эрозии по указанию главного инженера железной дороги.
Утверждение планов
Планы предлагаемого трубопровода должны быть представлены и одобрены главным инженером железной дороги или его уполномоченным представителем до начала работ, и все работы на полосе отвода железных дорог, включая поддержку пути или дорожного полотна, подлежат к его осмотру и указанию. Все понесенные расходы несет коммунальная служба.
Таблица толщины стенок стальной обсадной трубы
7/3762 9016
1/4 дюйма (0,2500 дюйма) 12 дюймов или менее
5/16″ (0,3125″) более 12″-18″
3/8″ (0,3750″) более 18″-22″
более 22 “-28”
1/2 “(0,5000”) Сверх. 5/8 дюйма (0,6250 дюйма) свыше 42–48 дюймов
Эта таблица предназначена только для гладких стальных обсадных труб с минимальным пределом текучести 35 000 фунтов на кв. дюйм.
