Расходомеры эмерсон: Расходомеры Emerson по выгодной цене с доставкой, в Москве оптом и в розницу

Вихревой расходомер серии Emerson Rosemounte 8800D в Мексике для процесса

Подробная информация о продукте

Служенный фланцем1,5 дюймаОтказать38:1
Намоченный материалНержавеющая стальРабочие температурыот -330°F до 800°F
Высокий свет

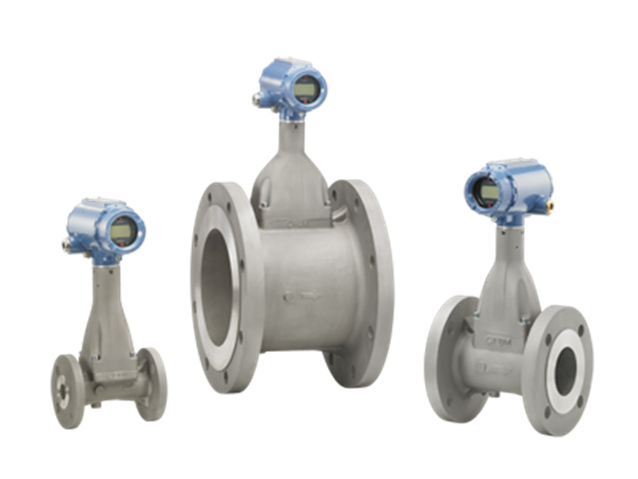

Вихревой расходомер 8800D

,

вихревой расходомер Emerson Rosemounte

,

вихревой расходомер 8800D

Вы можете отметить нужные вам продукты и связаться с нами на доске объявлений.

Line Size1/2″ – 12″ (15 – 300mm)
checkboxFlange OptionsANSI Class 150 to 1500 DIN PN 10 to PN 160
checkboxOutput4-20 mA with HART
checkboxStateOriginal New

Оставьте сообщение

Характер продукции



8800DF
8800DF
8800ДВ
8800ДР
8800DD
8800DF005
8800DF010
8800DR010
8800DF015
8800DR015
8800DF020
8800DR020
8800DF030
8800DR030
8800DF040
8800DR040
8800DF060
8800DR060
8800DF080
8800DR080
8800DF100
8800DR100
8800DF120
8800DR120





Характеристики



Точность расходомера

± 0,70 % массового расхода воды при использовании 8800 MultiVariable (опция MTA/MCA)
± 2 % массового расхода пара при использовании многопараметрического преобразователя 8800 (опция MTA/MCA)
± 1,3 % от расхода при давлении от 30 фунтов на кв. дюйм до 2000 фунтов на кв. дюйм в паре с использованием 8800 MultiVariable (опция MPA)
± 1,2 % расхода при давлении 150 фунтов на кв. дюйм в паре с использованием 8800 MultiVariable (опция MCA)
± 1,3 % расхода при давлении 300 фунтов на кв. дюйм в паре с использованием 8800 MultiVariable (опция MCA)
± 1,6 % расхода при давлении 800 фунтов на кв. дюйм в паре с использованием 8800 MultiVariable (опция MCA)
± 2,5 % расхода при давлении 2000 фунтов на кв. дюйм в паре с использованием многопараметрического преобразователя 8800 (опция MCA)
± 0,65 % объемного расхода для жидкостей (без компенсации)
± 1% объемного расхода газа и пара (без компенсации)



Функции



Изолированный датчик позволяет выполнять замену на месте без нарушения технологического уплотнения.



Повысьте эксплуатационную готовность предприятия и устраните потенциальные точки утечки благодаря уникальной конструкции корпуса расходомера без прокладок.



Устранение простоев и затрат на техническое обслуживание, связанных с засорением импульсных линий, благодаря незасоряющейся конструкции корпуса расходомера.



Обеспечьте устойчивость к вибрациям с датчиком со сбалансированной массой и адаптивной цифровой обработкой сигналов с визуальной фильтрацией.



Стандартный внутренний генератор сигналов, включенный в каждый счетчик, упрощает проверку электроники.



Все счетчики поставляются предварительно сконфигурированными и прошедшими гидростатические испытания, что делает их готовыми и простыми в установке.

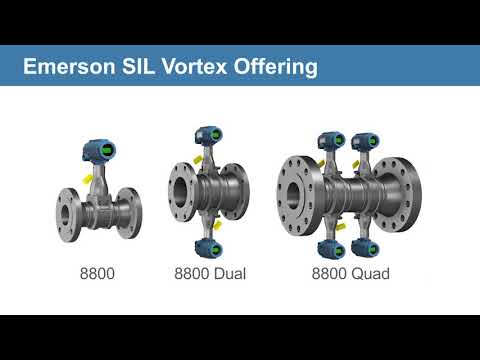

Упростите соответствие требованиям SIS благодаря доступным двойным и счетверенным расходомерам Vortex.



Обнаружение фазового перехода жидкости в газ с помощью Smart Fluid Diagnostics





БрендРоузмаунт
Модель8800DF015SA3E1D1I1M5R30Q4Q8
Выход4-20 мА с HART
Смачиваемый материалНержавеющая сталь







Бирки:

Китай Emerson Micro Motion Flow Meter R100 с 1700 Производитель и поставщик – Оптовые продукты

Расходомер электромагнитного потока Emerson R100 с 1700

Описание :

Массовые расходомеры Micro Motion являются ведущими решениями для измерения потока и плотности точности для приборов ELEP

для точного и повторяемого измерения массы жидкостей, газов или шламов. Счетчики ELITE обеспечивают точное измерение

из широкого диапазона технологических сред с низким перепадом давления. Отличное измерение прецизионного потока и плотности

• Уникальная конструкция обеспечивает непревзойденную чувствительность и стабильность измерения

• Гарантировать последовательную и надежную работу в широком диапазоне потоков

• Обеспечивает превосходную точность и коэффициент пропорциональности при измерении расхода газа

• Самоконтроль смарт-счетчика для быстрой, полной диагностики счетчика без прерывания процесса

• 2-проводное сетевое решение для простой установки (4 “линии, меньше)

Обеспечить превосходную производительность в самых сложных приложениях

• Установленные отраслевые стандарты для закрытого транспорта и управления критическими процессами

• Оптимальная возможность двухфазного измерения расхода для пакетных, судоходных и газовых применений

• Высокая чувствительность к жидкостям, процессам или окружающей среде с высокой надежностью измерений

• Предназначен для профессиональных инструментов для высокотемпературных, высоконапорных и агрессивных применений

• Использует различные конструкционные материалы, в том числе супердуплексную нержавеющую сталь, идеально подходящую для коррозии хлора

и давления до ANSI CL900 (2320 фунтов на квадратный дюйм)

Характеристики :

Марка расходомера

Emerson

Все модели:

R025, R050, R100, R150, R200, R300 и R025, R050, R100, R150



Эффект температуры процесса для всех моделей

Нержавеющая сталь 316L и высокое давление

Выход расходомера

4-20 мА с HART ™

условия эксплуатации

Вода при температуре от 68 до 77 ° F и от 14,5 до 29 фунтов на квадратный дюйм (от 20 до 25 ° C и от 1 до 2 бар)

Воздух и природный газ при температуре от 68 до 77 ° F и от 500 до 1450 фунтов на квадратный дюйм (от 20 до 25 ° C и от 34 до 100 бар)

Точность, основанная на ведущих в отрасли аккредитованных стендах калибровки в соответствии с ISO 17025 / IEC 17025

Все модели имеют диапазон плотности до 5 г / см3 (5000 кг / м3)



Опция калибровки

0,5% массового расхода и калибровка плотности 0,01 г / см3 (10 кг / м3) (объемный расход ± 0,5%)

0,4% массового расхода и 0,003 г / см3 (3,0 кг / м3) калибровка плотности (± 0,5% объемного расхода)

Калибровка массового расхода 0,5%



Изображение продукта:

Дополнительные расходомеры настраивают приветственный контакт newsales12@vip. 163.com 24 часа в сутки / 7 дней

горячая этикетка : emerson микроотражатель потока r100 с 1700, Китай, производитель, поставщик, оптовая торговля, скидка, покупатель, высокое качество, высокая точность, быстрая цена работы, горячая продажа, лучшая цена

Emerson представляет массовые расходомеры и контроллеры Brooks серии 4800

Emerson представляет массовые расходомеры и контроллеры Brooks серии 4800

Серия моделей 4800 обеспечивает сверхбыстрый отклик в компактном приборе. предлагают широкий диапазон расхода, быстрое время отклика, компактный размер и многие другие преимущества для различных приложений. Серия 4800, оснащенная термодатчиком на основе микроэлектромеханической системы (МЭМС), обеспечивает исключительно быструю реакцию на изменения расхода газа. Датчик MEMS обеспечивает чрезвычайно высокую скорость отклика по сравнению с типичными тепловыми технологиями, позволяя газу течь непосредственно через датчик.

Компактный датчик также позволяет значительно уменьшить размер по сравнению с традиционными тепловыми расходомерами. Серия Brooks 4800 — отличный выбор для измерения и контроля многих распространенных газов, включая воздух, N2, O2, Ar, He, h3, CO2, CO , N2O, Ch5, Ch4H6 и C3H8. Контроллер массового расхода модели 4850 использует запатентованный ПИД-алгоритм для оптимизации отклика регулирующего клапана; это обеспечивает быстрое время установления и быстрое согласование фактического массового расхода с любыми изменениями уставки. Широкий диапазон расхода, быстрая реакция и компактный размер устройств серии 4800 делают эти устройства идеально подходящими для любой OEM-системы, где требуется регулирование расхода газа. измеряется или контролируется. Кроме того, серия 4800 имеет модульную конструкцию, что облегчает быструю сборку и позволяет выполнять поставки в сжатые сроки. Серия моделей 4800 не имеет себе равных по надежности и качеству. Вся продукция Brooks обслуживается всемирной сетью специалистов Emerson по продажам на местах и ​​послепродажного технического персонала.
Об Emerson Process Management Emerson Process Management, подразделение Emerson, является лидером в оказании помощи предприятиям в автоматизации производства, переработки и распределения в химической, нефтегазовой, нефтеперерабатывающей, целлюлозно-бумажной, энергетической, водоочистной, пищевой и пищевой промышленности. , науки о жизни и другие отрасли. Brooks Instrument поставляет решения для управления жидкостными и газовыми процессами для промышленности по всему миру. Brooks производит полную линейку приборов для измерения и контроля расхода, включая тепломассовые, расходомеры с переменным сечением, кориолисовые и объемные расходомеры, а также полную линейку вспомогательных принадлежностей. Технологии и опыт компании Brooks играют ключевую роль в объединении компанией Emerson превосходных продуктов и технологий с отраслевыми инжиниринговыми, консультационными услугами, услугами по управлению проектами и техническому обслуживанию. Бренды Emerson включают PlantWeb, Brooks, Fisher, Micro Motion, Rosemount, Mobrey, Bristol, Daniel, DeltaV, Ovation и AMS Suite.
О компании Emerson Компания Emerson (NYSE: EMR), базирующаяся в Сент-Луисе, является мировым лидером в области объединения технологий и проектирования для предоставления клиентам инновационных решений с помощью сетевого питания, управления процессами, промышленной автоматизации, климатических технологий, бытовых и инструментальные предприятия. Продажи в 2006 финансовом году составили 20,1 миллиарда долларов.

Перейти на веб-сайт Emerson Automation Solutions
Узнать больше


Спецификации по установке технологии электромагнитного расходомера для магнитных расходомеров Rosemount

Менеджер по устойчивому развитию, чемпион по устойчивому развитию

Технология электромагнитного потока постоянно развивается, и Emerson надеется обеспечить прозрачность и понимание требований к установке и того, почему они важны для пользователя. В последнее время было много шума об установках впуска/выпуска нулевого диаметра (0D), что означает отсутствие прямых участков ни до, ни после электромагнитного расходомера. Наши пользователи хотят узнать больше об этом типе установки и его влиянии на точность датчика.

Что такое электромагнитный расходомер?

Начнем с того, как работает электромагнитный расходомер. Катушки, расположенные на датчике, создают магнитное поле. Когда проводящая жидкость течет через это поле, заряженные частицы разделяются, создавая индуцированное напряжение. Два электрода, расположенные в датчике, улавливают наведенное напряжение, вызванное смещающимися ионами, которое преобразователь затем преобразует в скорость потока. Это измерение расхода возможно без каких-либо препятствий или изменений трубы, а также без падения давления.

Причины требований к установке.

При установке магнитного расходомера изготовитель указывает прямой участок до и после. Промышленным стандартом является пять диаметров трубы (вверх по потоку) от входа и два диаметра трубы (вниз по потоку) от выхода, как показано на рисунке ниже.

При протекании по прямой трубе проводящая несжимаемая жидкость имеет более симметричный профиль потока и, следовательно, более постоянную скорость, что позволяет получать наиболее точные показания расхода. В установке с коротким ходом возмущение вверх по потоку нарушает профиль потока и, таким образом, создает изменчивость скорости жидкости при ее прохождении через расходомер. Это изменение приводит к смещению точности измерения расхода; тем не менее, измеритель по-прежнему будет обеспечивать согласованные и воспроизводимые измерения. Более подробная информация о том, почему такой сдвиг в точности происходит при кратковременной установке, рассматривается в следующем разделе.

Влияние на точность.

Изменение точности электромагнитного расходомера вслед за препятствием связано с изменением профиля потока жидкости.

Возмущение вверх по течению, такое как тесно связанное колено, приводит к завихрению жидкости, что приводит к асимметричному профилю потока. Это приводит к тому, что при движении жидкости через магнитное поле генерируется индуцированное напряжение, немного отличающееся от того, которое могло бы возникнуть в идеальной установке. Визуальное изображение завихрения жидкости и асимметрии после колена показано ниже.

Идеальная установка с пятью трубами на входе и двумя трубами на выходе позволяет жидкости восстановить более симметричный профиль потока, поэтому пользователи могут быть уверены, что показания расходомера точно отражают то, что происходит на их объектах. Для приложений, где необходима далеко не идеальная установка, показания пользователя по-прежнему будут обеспечивать согласованные измерения. В зависимости от потребностей пользователя стабильные показания с несколько меньшей точностью удовлетворяют потребности приложения. Однако, если требуется более высокая точность без прямолинейного участка, могут потребоваться модификации, такие как дополнительные электроды, изменения конструкции датчика или спецификации установки.

  Типы установок нулевого диаметра (0D).

Производители предоставляют специальные инструкции по установке в соответствии с заявленной точностью электромагнитного расходомера. Однако трудно включить все типы установки. Если пользователь устанавливает измеритель за пределами указанной установки для обеспечения точности, возможно, что производительность не будет такой, как ожидалось. Факторы, которые необходимо учитывать:

  • Направление датчика : Горизонтально, вертикально или по диагонали
  • Препятствия: Моноблочные клапаны, отводы, тройники, наросты в трубе, вставные устройства и разность номинальных диаметров
  • Ориентация электрода: В плоскости или вне плоскости

Точность установки Emerson.

Лучшее понимание того, как профили потока и возмущения влияют на точность магнитного расходомера, позволяет пользователям принимать более обоснованные решения в отношении своих уникальных установок. Реальный мир не всегда предлагает идеальную установку, и установка пяти диаметров трубы (вверх по потоку) от входа и двух диаметров трубы (вниз по потоку) от выхода невозможна. Для приложений, требующих реализации нулевого диаметра (0D), компания Emerson провела внутреннюю и стороннюю оценку своих расходомеров и определила, что они соответствуют этим спецификациям для скорости потока от 1 м/с до 10 м/с:

* Полные сведения о точности см. в листах технических данных Rosemount™ 8750W, лист технических данных Rosemount 8700M

В некоторых случаях определенные установки имеют лучшую точность, чем перечисленные выше, при установке с нулевым диаметром (0D). Например, установка нулевого диаметра, в которой электроды находятся вне плоскости одного колена, расположенного выше по потоку, приводит к смещению на четверть процента, что дает следующие результаты:

*С высокоточной калибровкой

Подводя итог.

Таким образом, электромагнитные расходомеры разработаны для оптимальной работы с прямыми входными и выходными участками 5 диаметров и 2 диаметров соответственно. Однако во многих случаях, особенно на линиях больших размеров, достижение такого количества прямых участков дорого и нецелесообразно. В результате изгибы с тесным соединением и другие возмущения вверх по течению являются обычным явлением. И хотя воспроизводимость магнитного расходомера была еще очень высокой, абсолютная точность была под вопросом. Компания Emerson провела обширные испытания и эмпирический анализ для количественной оценки влияния, которое кратковременные установки оказывают на наши магнитные расходомеры Rosemount. Эти данные теперь позволяют пользователям уверенно применять эту технологию в своих приложениях независимо от ограничений установки.

Чтобы узнать больше, перейдите на сайт www.Emerson.com/RosemountMagneticFlow
