Раздельный дымоход: Раздельная система дымоудаления

Коаксиальный дымоход 100/60 от производителя WARM в Санкт-Петербурге

Коаксиальные дымоходы ∅60/100мм

№	Наименование	Примечание
1	Комплект присоединения 60/100 мм
2	Комплект присоединения антиобледенительный 60/100 мм
3	Удлинитель 60/100 длина 1000 мм
4	Удлинитель 60/100 длина 500 мм
5	Поворот 60/100 мм – 90 градусов
6	Поворот 60/100 мм – 45 градусов
7	Конденсатосборник вертикальный 60/100 мм
8	Коаксиальное удлинение для присоединение к единому коаксиальному дымоходу типа LAS 60/100 мм
9	Вертикальный наконечник для коаксиальной трубы 60/100 мм, длина 1000 мм
10	Вертикальный наконечник для коаксиальной трубы 60/100 мм, общая длина 1150 мм, длина наконечника 500 мм – антиобледенительное исполнение
11	Изолирующая накладка для горизонтальных крыш
12	Изолирующая накладка для наклонных крыш

Раздельные дымоходы ∅ 80 мм

№	Наименование	Примечание
1	Адаптер для подключения раздельных труб
2	Переходник ø 80 мм	Используется для перехода с коаксиальной трубы ø 60/100 мм на дымоотводящую трубу ø 80 мм с притоком воздуха из помещения где находится котел
3	Труба ø 80 мм, длина 1000 мм
4	Труба ø 80 мм, длина 500 мм
5	Отвод 90° ø 80 мм
6	Отвод 45° ø 80 мм
7	Конденсатосборник 80 мм
8	Наконечник для дымоотвода труб, ø 80 мм
9	Насадок воздуховода, ø 80 мм
10	Вертикальный комплект для сбора конденсата
11	Единый вертикальный наконечник для раздельных труб
12	Изолирующая накладка для горизонтальных крыш ø 80-100 мм
13	Декоративная накладка, ø 80

Сертификат
подробнее

Длина коаксиального дымохода для газового котла и установка

Виды дымоходов для газовых котлов

Дымоход  —  одна из самых важных частей котла, от которой зависит правильная его работа.

Неправильный выбор параметров и/или монтаж дымохода может привести к поломке дорогостоящего настенного или напольного газового котла.

Дымоходы для котлов (здесь мы будем говорить про настенные котлы) бывают двух основных видов:

Длина коаксиального дымохода для газового котла

Такие дымоходы являются наиболее популярными для настенных котлов.

Они совмещают в себе 2 трубы — одна для удаления выхлопных газов, а другая для притока воздуха к котлу.

Использовать такую «трубу» возможно только при наличии у котла закрытой камеры сгорания.

Их длина ограничивается четырьмя или пятью метрами.

При большей длине котлу не будет хватать воздуха и он будет выключаться или работать не оптимально.

Установка коаксиального дымохода для газового котла

Варианты установки коаксиального дымохода

Данные рекомендации взяты мною из паспорта котла Baxi Eco Four.

Для всех остальных котлов могут быть свои нюансы и перед монтажом необходимо ознакомиться с инструкцией.

Все возможные варианты установки изображены на нижнем рисунке.

Из рисунка видно, что для коаксиальных дымоходов имеется 3 разных варианта:

1. Отведение через стену (самый простой вариант)
2. Вывод в центральный дымоход типа LAS
3. Вертикальный дымоход с выводом через крышу

Остальные рисунки для раздельных дымоходов, а о них поговорим немного позже.

При монтаже нужно учитывать, что различные отводы (чаще всего под 90° и 45°) уменьшают возможную длину коаксиальной системы отведения дыма.

Это происходит из-за того, что они создают дополнительное сопротивление выхлопным газам:

• Отвод 90° укорачивает дымоход на 0,5 метра.
• Отвод 45° укорачивает дымоход на 0,25 метра.

Первый отвод, который стоит на выходе из котла при этом не учитывают.

Для лучшего понимания опять воспользуемся рисунком:

Длина коаксиального дымохода

Из рисунка понятно, что если вам нужна максимальная длина, то количество углов необходимо сократить до минимума.

Теперь рассмотрим LAS систему, там все абсолютно также:

LAS система дымохода

Такая система достаточно экзотична, но имеет полное право на существование.

Думаю, она будет особенно удобна для многоквартирных домов, отапливаемых при помощи природного газа.

Теперь рассмотрим вертикальный дымоход для газового котла. Снова обратимся к рисунку:

Вертикальный коаксиальный дымоход для газового котла

На рисунке не изображено устройство сбора конденсата, которое обязательно необходимо установить.

Иначе горелку будет заливать конденсатом и котёл будет выключаться.

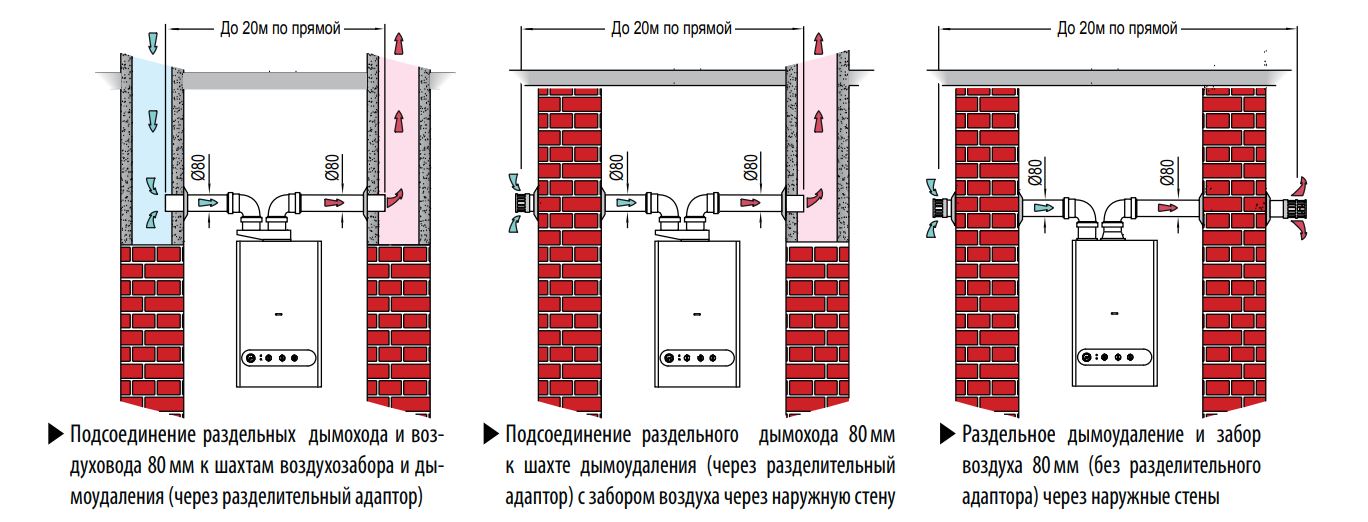

Раздельный дымоход для газового котла

Раздельные дымоходы применяют если необходимо увеличить длину дымохода.

Для некоторых котлов длина раздельных дымоходов может достигать 30 метров.

Максимальная длина и диаметр раздельных дымоходов могут быть различными в зависимости от производителя.

Если котел изначально предназначен для установки коаксиальной дымоотводной трубы, то для перехода на раздельный дымоход необходимо устанавливать специальный разделитель.

На конце трубы можно опять объединить при помощи гаджета, который называется терминал. Этот гаджет уменьшит максимально возможную длину.

Правила установки раздельного дымохода

Разделитель для коаксиального дымохода

Для углов в раздельной системе дымоотведения сохраняется то же правило, что и для коаксиальной:

• Отвод 90° укорачивает дымоход на 0,5 метра.
• Отвод 45° укорачивает дымоход на 0,25 метра.
• Первый отвод 90° не учитывается.

Кроме того, заборная и выхлопная трубы не должны находиться на противоположных сторонах строения, а общая длина приточной трубы не должная превышать 10 метров.

Далее смотрим на рисунки:

Длина раздельного дымоходаВертикальный раздельный дымоход

Отведение конденсата из дымохода

При работе котла неизбежно появление конденсата в дымоходе.

Этот конденсат необходимо удалять из дымохода, для этого можно сделать следующее:

• Установить сборник конденсата.
  При этом уклон труб дымохода должен быть сделан в сторону сборника в соотношении 1 см. на 1 метр трубы
• Без установки сборника конденсата. В этом случае уклон труб делается в сторону от котла, чтобы конденсат под действием силы сам тяжести вытекал из дымохода. Уклон труб должен быть не менее чем 1 см. на 1 метр.
• Для конденсационных газовых котлов необходимо предусмотреть специальный отвод конденсата в канализацию или специальную емкость. В сутки 1 кВт мощности такого котла дает 1 литр конденсата.

Резюме статьи

Наиболее простым и дешевым дымоходом является коаксиальный, но его длина ограничена 5 метрами.

А если вам необходима большая длина, то тут стоит обдумать применение раздельной системы дымоотведения.

Также нельзя забывать о сборе и отведении конденсата из дымохода. На этом пока остановимся, если есть вопросы пишите их комментариях.

Объяснение различных частей дымохода

Ваш дымоход — это гораздо больше, чем просто куча кирпичей и камин. Важно, чтобы вы знали как можно больше о различных частях дымохода, чтобы выявлять любые проблемы до того, как они выйдут из-под контроля, и чтобы вы могли лучше объяснить, что происходит, когда вы решите отремонтировать дымоход.

Вы никогда не можете быть в полной безопасности, имея дело с огнем, и поэтому мы здесь, чтобы объяснить все различные части дымохода, чтобы вы были готовы ко всему.

Внешние детали дымохода

Многие люди думают только о каминах, когда слышат слово дымоход. В то время как камин — это место, где происходит настоящий огонь, и на что все обращают внимание, дымоход — это гораздо больше, чем просто камин.

Внешний вид дымохода состоит из нескольких важных компонентов, которые абсолютно необходимы для работы и безопасности вашего дымохода и камина.

Ниже мы рассмотрим внешние части дымохода и их важность.

Кирпичи

Очевидно, вы знаете, что из кирпичей состоит дымоход, но они важнее, чем вы думаете. Кирпичи являются основой дымохода, и если они не в хорошем состоянии, ваш камин не будет работать должным образом, и безопасность вашего дома будет под угрозой.

Если кирпич и раствор на дымоходе испортились или были повреждены, в дымоход может попасть влага. Как домовладелец, вы знаете, что каждый раз, когда влага попадает в ваш дом, это проблема.

Структурная целостность вашего дымохода будет под вопросом, если кирпич и раствор не соответствуют стандартам. В таком случае вы можете доверить компании Vertical Chimney Care ремонт дымохода, а также его регулировку, чтобы он снова выглядел новым и функционировал должным образом. Свяжитесь с нами , чтобы начать ремонт дымохода.

Заглушка для дымохода

Заглушки для дымохода устанавливаются в верхней части дымохода и защищают от дождя, снега, мусора и даже попадания животных в дымоход.

По сути, это шляпа, закрывающая отверстие вашего дымохода, и они часто имеют проводку вокруг них для защиты от других факторов, помимо воды.

Венец дымохода

Не путать с колпаками дымохода, колпаки дымохода также находятся на верхней части дымохода. Однако они встречаются только на каменных дымоходах, а не на сборных или заводских.

Коронка представляет собой бетонную плиту, закрывающую большую часть отверстия в верхней части дымохода. Крышка – это то, что закрывает любое оставшееся отверстие, из которого выходит дым.

Крайне важно поддерживать свод дымохода в хорошем состоянии, поскольку он является основным барьером между внешней средой и дымоходом. Венчик слегка наклонен по бокам, чтобы дождь и снег не скапливались на дымоходе.

Если вы обнаружите, что ваш дымоход каким-либо образом поврежден, вы должны как можно скорее отремонтировать или заменить его.

Крышки желоба дымохода

Для тех, у кого есть сборные или заводские дымоходы, крышка желоба или верхняя часть желоба — это то, что находится сверху, закрывающее отверстие дымохода. Он выполняет ту же работу, что и дымоход в каменной кладке.

Чеканные крышки могут быть изготовлены из меди, нержавеющей стали, алюминия или оцинкованной стали. Медь и нержавеющая сталь являются более популярными вариантами из-за их прочности и долговечности. Алюминиевые крышки погонажей имеют множество вариантов цвета, но они не такие прочные, а оцинкованная сталь может ржаветь и является скорее краткосрочным решением.

Обшивка дымохода

Обшивка находится там, где ваш дымоход встречается с крышей. Это поможет защитить дымоход от проникновения влаги. Облицовка дымохода может быть изготовлена ​​из алюминия, стали, меди или винила, и крайне важно иметь обшивку в хорошем состоянии.

Обшивка не только помогает защитить дымоход, но и предотвращает попадание влаги на чердак или в помещения под ним.

Внутренние части дымохода

Теперь, когда вы знаете внешние компоненты дымохода, пришло время перейти к частям, которым уделяется наибольшее внимание – внутренним частям дымохода.

В дымоходе много внутренних частей, и все они играют важную роль в работе и безопасности вашего камина.

Дымоход

Дымоход вашего дымохода — это место, где дым от огня поднимается вверх и выходит из вашего дома.

Не забывайте каждый год проверять дымоход, потому что в нем может образоваться сажа, и если за ним не ухаживать, может возникнуть пожар.

Дымовая камера

Непосредственно перед дымоходом находится дымовая камера, куда дым впервые попадает на своем пути наружу. Дымовая камера представляет собой зону с наклонными стенками, которая помогает создать более легкий путь для прохождения дыма к дымоходу.

В камере находится дымовая полка, которая представляет собой плоскую область, собирающую любую влагу или мусор, которые могут попасть через верхнюю часть дымохода.

Дымовая камера также является областью, которая может забиваться сажей и креозотом, поэтому важно очищать и осматривать ее не реже одного раза в год.

Заслонка горловины

Далее идет заслонка камина, также известная как заслонка горловины. Заслонка — это деталь, которая открывает и закрывает камин от дымохода. Вам нужно держать его закрытым, когда вы не используете камин, чтобы не допустить проникновения сквозняков в ваш дом.

При использовании камина у вас должна быть возможность открыть заслонку, чтобы выпустить дым, иначе он ворвется обратно в ваш дом. Правильно работающая заслонка камина является одной из самых важных частей дымохода.

Если вы обнаружите, что заслонка больше не выполняет свою работу, компания Vertical Chimney Care заменит ее. Свяжитесь с нами, чтобы купить новый клапан для камина.

Облицовка дымохода

Еще одна деталь дымохода, которая абсолютно необходима для безопасности вашего дома, — это облицовка дымохода. Дымоходные вкладыши охватывают стенки вашего дымохода и выводят дым вверх и наружу.

Они могут быть изготовлены из алюминия, нержавеющей стали или глины. Глиняные вкладыши наименее прочны из трех и обычно являются исходной облицовкой дымохода.

Когда придет время заменить футеровку в каменном дымоходе, лучше всего подойдет нержавеющая сталь. Он очень универсален, так как может быть жестким или гибким, чтобы идеально вписаться в ваш дымоход. Алюминиевые вкладыши используются только для газовых каминов.

Компоненты камина

В камине есть несколько разных частей головоломки. Первыми являются топка и очаг. Это место, где на самом деле разводят огонь.

Дополнительными элементами камина могут быть каминная полка, стеклянные дверцы или даже каминная топка целиком. Для каминов, уходящих под пол и в подвал, предусмотрены зольник, зольник и дверца для чистки.

Это место, куда вы можете сбрасывать пепел от предыдущих пожаров и убирать его позже, когда он накапливается в золоотвале, вместо того, чтобы убирать и выбрасывать пепел после каждого пожара.

Важно знать части дымохода

В дымоходе много разных частей, и обо всех нужно заботиться, чтобы ваш камин был безопасным и эффективным. Знание того, что представляет собой каждая деталь и ее назначение, поможет вам выявить проблемы и объяснить их в службе ремонта дымоходов.

Если вам нужно связаться с компанией по производству дымоходов, в Чикаго нет лучшего варианта, чем Вертикальная забота о дымоходах. Мы работаем в этом районе с 1985 года и посвятили наши продукты и услуги поддержанию чистоты и безопасности вашего дома.

Нужен ли вам вкладыш для дымохода, корона, заслонка или что-то среднее, вы можете начать свой проект с Вертикального ухода за дымоходом! Свяжитесь с нами сегодня.

Камины: общий дымоход – Блог

Уютное тепло камина является определяющим элементом многих домов в горном стиле. Наиболее распространенными местами для каминов являются большая комната, главная спальня и жилое пространство на открытом воздухе. Как выбрать лучшее место для камина? Что делать, если вы хотите более одного камина?

HomeAdvisor.com подсчитал, что средняя стоимость установки высококачественного камина по стране составляет 6500 долларов. Для кого-то эта стоимость непомерно высока. Чтобы получить эффект наличия нескольких каминов при соблюдении бюджета, многие домовладельцы включают многосторонние камины.

Существует несколько типов каминов с несколькими лицами; однако все они имеют одну общую черту – они используют одну конструкцию дымохода.

Прозрачные камины

Прозрачный камин имеет одну топку, камеру для сжигания топлива, которая открыта с двух или более сторон. Эта конфигурация позволяет просматривать из одной комнаты в другую. Функция остановки показа, она часто используется в качестве разделителя, помогающего определить пространство в открытом макете. Однако, если вы хотите уединиться между комнатами или хотите, чтобы другая сторона вашего камина находилась на улице, вам нужно будет использовать другую конфигурацию.

Прозрачный камин в доме PrecisionCraft.

Двух- и трехсторонние камины

Двусторонние и трехсторонние камины на самом деле представляют собой несколько топок с одной и той же конструкцией дымохода. Какие комнаты имеют общий дымоход, зависит от вас, но многие домовладельцы размещают дымоход между большой комнатой и открытым пространством. Таким образом, создается один внутренний и один открытый камин. Ниже показан прекрасный пример роскошного дома в Нью-Джерси от PrecisionCraft.

Трехсторонний камин, вид из большой комнаты заказчикаВид на тот же трехсторонний камин, вид из внутреннего дворика дома

Добавление еще одной топки для главной спальни к внутреннему и открытому камину — еще одна популярная конфигурация. Раздел плана этажа ниже относится к той же резиденции в Нью-Джерси и прекрасно иллюстрирует трехсторонний камин в доме.

Образец плана этажа PrecisionCraft с изображением трехстороннего камина

Если вы планируете установить два камина, расположенных спиной к спине и обращенных в противоположные стороны, вам необходимо подумать о том, какой толщины должен быть дымоход. Толщина будет зависеть от глубины ваших топок. Чтобы минимизировать толщину дымохода, вы можете сместить топки друг относительно друга и сделать кожух более длинным, а не более широким дымоход.

 Двусторонний камин в резиденции в Айдахо, вид из большой комнаты заказчика. Такой же камин показан здесь в главной спальне дома.

Многоуровневые камины

Многоуровневые камины также могут иметь общую конструкцию дымохода. Поскольку камины находятся на разных этажах дома, дымоход проходит с самого нижнего этажа через крышу. Каждый камин может быть обращен в одну сторону, если хотите, так как они не будут блокировать друг друга. Вы даже можете объединить многоуровневый камин с двухсторонним камином, объединив три камина в один дымоход.

Главная спальня и большая комната этой резиденции PrecisionCraft в штате Орегон имеют общий дымоход

Один дымоход

Важно отметить, что в большинстве случаев для каждой топки, которую вы используете, потребуется собственный дымоход, воздуховод или вентиляционная труба. выхлопные газы из камина на улицу. Это предотвращает пожары в доме, позволяет вам выбирать, какой вид топлива вы хотите сжигать в каждой топке, и даете свободу использовать каждый камин по своему выбору.

Если вы хотите, чтобы все ваши камины использовали один дымоход, все камины должны будут работать на одном и том же виде топлива. Кроме того, вам понадобится эксперт по каминам для проектирования и установки системы.
