Размер кондиционера: стандартные габариты сплит систем

Главная проблема при выборе кондиционера для покупателя состоит в изобилии сплит-систем на рынке. Так многие покупатели не обращают внимания на технические характеристики устройства и габариты, выставляя в приоритет бренд и цену. Такой подход является в корне неправильным, ибо размер кондиционера является наиважнейшим критерием выбора.

Содержание

1. Почему нужно знать стандартные размеры кондиционеров
2. Влияние размера кондиционера на работу
3. Стандартные размеры кондиционеров (высота, ширина, глубина)
4. Внутренний блок
5. Внешний блок
6. Мобильная сплит-система
7. Примеры размеров кондиционеров от разных производителей
8. Если стандартный кондиционер не подходит по размеру
9. Место размещения наружного блока
10. Правила монтажа
11. Рекомендации по подведению шнура питания

Почему нужно знать стандартные размеры кондиционеров

От размеров кондиционера зависит итоговое расположение бытового прибора в жилом помещении, так как при монтаже необходимо произвести вычислительные расчёты с поправкой на особенности размещения. То есть если производить монтажные работы без вычислений, наобум, по принципу «и так сойдёт» — эффективная, а самое главное безопасная работа кондиционера не гарантирована вплоть до риска возникновения пожароопасной ситуации через возгорание проводки, или другие технические факторы.

Помимо этого нужно учитывать размеры как внешних, так и внутренних модулей, и целевое предназначение кондиционера в зависимости от расположения, внешнего вида, формы изготовления, и так далее. Все эти факторы помогут не только минимизировать риск возникновения пожароопасной обстановки, но и повысить срок службы устройства.

Приточная вентиляция в квартире: зачем нужна и какую лучше поставить

Например, если не знать размеры кондиционера, и планировать монтаж в сравнительно небольшом помещении, — итоговая конструкция может не вписаться в интерьер, выглядеть нелепо и громоздко. Выпадать из общей стилистической концепции, что повлечёт ухудшение внешнего вида всей комнаты со снижением эффективности кондиционера.

Поэтому главное при выборе кондиционера сопоставить его размеры, внешний вид и технические характеристики под жилое помещение, специально предназначенное для монтажа бытового устройства.

Влияние размера кондиционера на работу

Главная сложность в ходе приобретения сплит-системы состоит в том, что каждый кондиционер имеет собственные эксплуатационные характеристики в зависимости от целевого назначения и производителя.

Первостепенным фактором здесь является размер кондиционера. То есть чем больше бытовой прибор — тем мощнее его характеристики (большой кондиционер в состоянии обрабатывать больше воздушной массы в перерасчёте на единицу времени за счёт крупных комплектующих). Более грубым языком: чем больше общие размеры, — тем более крупные помещения кондиционер в состоянии покрывать для стабилизации температурного режима.

Подключение посудомоечной машины: все этапы установки своими руками

Однако это не говорит о том, что небольшие бытовые приборы недостаточно мощные и не пригодны для эксплуатации в просторных помещениях. Некоторые производители совмещают небольшие размеры с установкой максимально производительных вентиляторов.

Но в результате подобного хода повышается уровень шума при работе кондиционера в штатном режиме, что не очень удобно. К примеру, если кондиционер нужен для обдува спальни, то повышенные шумовые помехи помешают отдыху, и уж тем более сну.

Так же чрезмерный шум кондиционеров отвлекает от работы и снижает уровень концентрации, которая влечёт потерю продуктивности.

Стандартные размеры кондиционеров (высота, ширина, глубина)

Кондиционеры подразделяются на три основных категории:

• промышленные;
• полупромышленные;
• бытовые.

Дополнительно разделяются на устройства по мощности:

• малой;
• средней;
• высокой.

Стандартные блоки кондиционеров имеют прямоугольную форму, размер которой зависит от показателей высоты, глубины, а так же ширины.

Внутренний блок

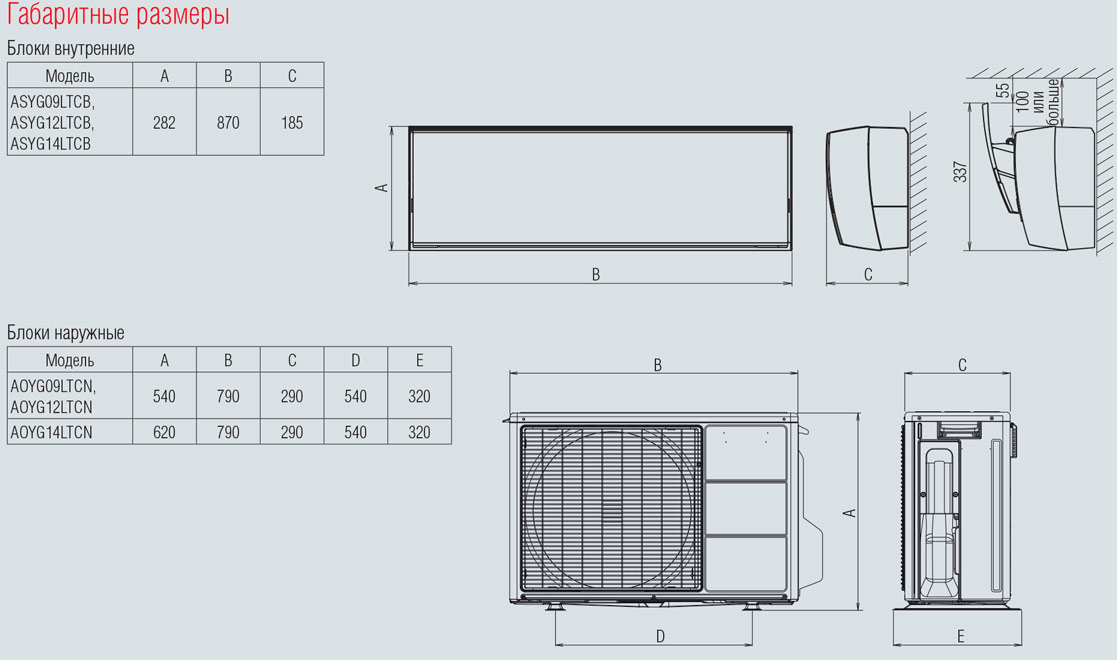

Минимальные размеры внутреннего блока среднестатистической сплит-системы сводятся к следующим показателям:

• высота — 24-28 см;
• ширина — 70-80 см;
• глубина — 18-25 см.

Как правило, бытовые сплит-системы оснащены прямоугольным внутренним модулем. В некоторых случаях производители отходят от среднестатистических показателей в особенных моделях. Например, в продаже можно встретить настенные кондиционеры, которые имеют глубину внутреннего блока 18-20 см, ширину — от 85 до 90 см, а высота может достигать 30-33 см.

В других случаях изменённые характеристики высоты-глубины-ширины обоснованы нестандартной формой внутреннего блока. К примеру, в продаже встречаются кондиционеры с вертикальным расположением, длина и ширина внутреннего модуля которых приравнивается к показателям 0.5-1 метр включительно.

Так же в продаже попадаются кондиционеры колонного типа, которые монтируются у пола. Высота таких сплит-систем составляет до 1,50 метра включительно, а показатели глубины и ширины составляют 70-80 см.

Внешний блок

На размер внешнего блока влияет его форма. Чаще всего внешний модуль выполнен либо в квадратном, либо в прямоугольном исполнении.

То есть показатели габаритности внешнего блока напрямую зависят от производительности, а значит итоговой мощности сплит-системы. Таким образом, маломощные, компактные кондиционеры располагают внешним блоком:

• высота варьирует от 42 до 60 см;
• ширина — в пределах 66-80 см;
• глубина — от 23 до 30 см.

Средние по производительности и мощности сплит-системы имеют внешний блок, высотой до 70 см. Ширина — примерно 85 см. Глубина — 30 см.

Наиболее мощные и производительные сплит-системы оснащены внешними блоками высотой до 65 см, шириной — в пределах 80-86 см, а глубиной — от 30 до 32 см.

Мобильная сплит-система

Мобильные кондиционеры приравниваются к сверх-лёгкой категории, и способны стабилизировать температурный режим исключительно в небольших помещениях. Длина таких сплит-систем не превышает 70 см.

Примеры размеров кондиционеров от разных производителей

Рассмотрим средние габариты бытовых устройств на примере нескольких производителей:

• Gree

Средние показатели компактных, бытовых кондиционеров по критериям ширина/высота/глубина от этого производителя составляют 65x25x18 сантиметров для внутреннего модуля и 70x40x31 см для наружного блока.

• Mitsubishi

Усреднённые показатели 75x25x21 см для внутреннего и 65x55x27 см для внешнего блока.

• Ballu

Ballu производит кондиционеры средней мощности для эксплуатации в бытовых и промышленных масштабах. Усреднённые габариты внутренних и внешних модулей сводятся к показаниям 60x25x17 и 65x35x20 см соответственно с незначительным разбросом.

• Supra

Supra известна производством компактных, но мощных кондиционеров, средние значения которых составляют 62x25x18 см.

Если стандартный кондиционер не подходит по размеру

Планировка помещений по ходу глобального ремонта, или перестройки — задача первостепенной важности. Только при условии распланировки комнат под конкретные нужды можно рассчитывать на приобретение той, или другой модели кондиционера в зависимости от персональных нужд и целевой эксплуатации.

Подключение бойлера: все этапы установки

Однако в некоторых случаях может получиться и так, что стандартный кондиционер со средними размерами и вовсе не подойдет под запланированное жилое помещение, или комнату. В таких случаях производители предусмотрели особенные, нестандартные сплит-системы, отличающиеся уникальной формой исполнения.

К примеру, в продаже встречаются не только вертикальные сплит-системы, монтируемые на потолочные покрытия, но и оконные кондиционеры, которые монтируются примерно так же как настенные, только на окно. Под монтаж в огромное помещение подойдёт канальная сплит-система, маскирующаяся внутри таким образом, что снаружи будут видны только решётки.

Место размещения наружного блока

Лучше всего монтировать сплит-системы — на балконных помещениях, или стенах. Если квартира находится на верхних этажах — допустимо монтировать кондиционер непосредственно на крыше. Это возможно при условии, что общая длина не будет превышать 15 метров из-за чрезмерных потерь в ходе эксплуатации бытового прибора.

Правила монтажа

Несколько основополагающих правил по монтажу кондиционеров:

1. Между внутренним модулем и потолочным покрытием должно быть минимум 15 см свободного пространства.
2. До близлежащей вертикальной поверхности должно быть не менее 10 см свободного пространства.
3. Внутренний блок недопустимо монтировать рядом с полками, шкафами, прочими вертикальными поверхностями, а так же рядом с тепловыделяющими устройствами вроде отопительных батарей.
4. Кондиционер необходимо беречь от прямых солнечных лучей. В противном случае неизбежен выход сплит-системы из строя.
5. Не допускается изгиб трубок, соединяющих внутренний и внешний модуль между собой.

Поручите установку кондиционера профессионалам.

При соблюдении базовых правил монтажа долгая служба кондиционера (в рамках гарантийного срока обслуживания) обеспечена.

Рекомендации по подведению шнура питания

Несколько советов:

1. Кабель лучше выводить так, чтобы он проходил под внутренним модулем как минимум на 30 см левее и на 10 см ниже центрального блока.
2. Большинство современных кондиционеров инверторного типа использует систему питания, вмонтированную непосредственно к внешнему блоку.
3. В случае невозможности определиться с моделью кондиционера заранее — хорошим выходом будет провести запасной межблочный провод.
4. После финального монтажа необходимо избегать сверления в местах проведения проводки.
5. Недопустимо изгибать шнур питания под каким-либо углом, в противном случае риск технической неисправности будет увеличен в несколько раз по фактору перетирания контактов.

Январь 2023 ᐈ 🔥 (+15 фото) Размеры внутреннего блока кондиционера

Содержание

1. Размеры внутреннего блока
2. Зачем нужно знать размеры кондиционера
3. Влияние размеров кондиционера на работу
4. Стандартные размеры кондиционеров (высота, ширина, глубина)
5. Внутренний блок
6. Внешний блок
7. Мобильная сплит-система
8. Примеры размеров кондиционеров от разных производителей
9. Gree
10. Mitsubishi
11. Ballu
12. Supra
13. Если стандартный кондиционер не подходит по размеру
14. Место размещения наружного блока
15. Устройство кондиционера
16. Типы внутренних блоков
17. Роль внутреннего блока кондиционера
18. Размеры внутреннего узла
19. Технические характеристики внутреннего блока
20. Заключение

Приобретение и установка слит-системы 📦 сегодня является не роскошью, а необходимостью. Такое устройство выручает в слишком жаркую 🔥 либо холодную погоду. Кондиционер позволяет поддерживать микроклимат ❄ в помещении на оптимальном уровне. Но выбор слит-систем сегодня очень большой.

Приобретение и установка слит-системы сегодня является не роскошью, а необходимостью. Такое устройство выручает в слишком жаркую либо холодную погоду. Кондиционер позволяет поддерживать микроклимат в помещении на оптимальном уровне. Но выбор слит-систем сегодня очень большой.

Согласитесь, тяжело остановиться на определенной модели среди всех представленных в магазине?

Мало кто из покупателей учитывает стандартные размеры под кондиционер, обращает внимание на габариты устройства. Основными критериями покупки обычно выступают внешний вид, бренд, цена.

Но размеры кондиционера важно учитывать при выборе. От них зависит, получится ли расположить устройство в запланированном месте комнаты, а также особенности монтажа. Правильно подобранная по габаритам и установленная модель будет работать максимально эффективно. Поэтому важно понимать, каких размеров должен быть кондиционер.

Мы расскажем, как величина внутреннего и внешнего блоков сплит-системы влияет на работу оборудования, для каких помещений модели каких габаритов больше подойдут, а также как и где лучше располагать устройство. Это поможет подобрать оптимальный вариант и не разочароваться в покупке.

Размеры внутреннего блока

Сегодня производители выпускают кондиционеры в разных вариациях исполнения внутреннего блока. Это влияет на соотношение длины, ширины и высоты устройства.

Чаще в квартирах устанавливают сплит-системы с прямоугольным внутренним модулем.

Прямоугольные кондиционеры пользуются большой популярностью. За счет того, что их форма вытянутая, они выглядят не так громоздко, как квадратные сплит-системы. К тому же их можно разместить над окном или дверным проемом

Минимальные габариты внутреннего блока сплит системы представлены такими значениями: высота 24-25 см, глубина – 18-19 см, ширина – 70-74 см. Некоторые фирмы выпускают настенные кондиционеры с глубиной внутреннего модуля 18 см. Это существенно расширяет возможности установки такого оборудования в различных зонах небольшой по площади комнаты.

Ширина внутреннего блока среднемощного бытового кондиционера варьируется в пределах от 70 до 80 см. Реже встречаются системы до 90 см. Высота, как правило, равна 25-29 см. Усредненным значением является 27 см, при этом глубина достигает 24 см.

Максимальная высота настенного внутреннего модуля составляет 30-32 см, глубина – 30 см, а ширина – 110-120 см.

Если внутренний блок имеет нестандартную форму, например, предназначен для вертикального расположения, тогда его габариты будут другими. Компактный потолочный модуль часто делается квадратной формы. Его длина и ширина составляют 50-100 см.

Потолочные кондиционеры равномерно распределяют воздушные массы по всему периметру помещения. При этом исключено прямое попадание воздуха на человека. Это снижает риск простудиться. Также потолочные кондиционеры работают тихо. Поэтому такие сплит-системы рекомендуется устанавливать в спальных комнатах

У колонных блоков сплит-систем, которые монтируют на пол, высота достигает 100-150 см. Ширина и глубина при этом равны 70 и 80 см соответственно. Из-за таких габаритов колонные модули в малых по площади комнатах не располагают.

Если требуется устройство отличных от стандарта размеров, то, скорее всего, его придется изготавливать под заказ.

Для тех людей, которые заботятся о своем здоровье и самочувствии, не имеет значения, сколько будет потреблять электроэнергии кондиционер.

Чтобы система эффективно работала и поддерживала температуру на нужном уровне, необходимо подбирать климатическую систему с учетом ее габаритов и мощности.

Рекомендуется устанавливать сплит-системы в спальнях и рабочих кабинетах. Доказано, что при температуре выше +26 и ниже +22 градусов производительность труда снижается. Это негативно отражается на рабочем ритме, психике. Правильно подобранный по размерам кондиционер обеспечит поддержание в комнате оптимального микроклимата

Особенно важен размер кондиционера для маленьких комнат. Крупные системы в небольших помещениях будут смотреться громоздко и портить внешний вид. К тому же при их установке могут возникнуть серьезные трудности: купленное устройство может не поместиться в отведенное для него место.

Кондиционер важно располагать правильно. От потолка нужно выдерживать рекомендованное производителем расстояние. Как правило, оно находится в пределах 60-150 мм. Оптимальное расстояние от перпендикулярно идущей стены до системы составляет 400 мм.

При игнорировании данных требований эффективность работы оборудования будет низкой.

Последнее время появляются новые подходы к размещению кондиционеров. Сейчас есть в продаже вертикальные внутренние блоки сплит-систем. Такие устройства оснащены боковым выходом охлажденного воздуха.

Угловые кондиционеры выглядят не так громоздко, как прямоугольные, занимают меньше места. Такие модели являются оптимальным вариантом для маленьких комнат

Важно выбирать кондиционер такой формы и размера, чтобы он идеально вписался в предназначенное для него место и органично смотрелся в интерьере помещения. Также блок не должен быть слишком шумным.

Каждая модель кондиционера имеет свои технические и эксплуатационные характеристики. При выборе устройства важно обращать внимание на габариты внутреннего и наружного блоков системы. От этого параметра зависит производительность оборудования. Чем крупнее кондиционер, тем данные технические параметры будут выше, и наоборот.

Размеры сплит-системы определяются габаритами установленных в ней деталей. Чем крупнее испаритель, конденсатор, компрессор и прочие составляющие элементы, тем большее количество воздушных масс устройство может переработать и выдать в минуту времени.

От производительности и мощности оборудования зависит то, какую оно площадь сможет охладить в нормальном рабочем режиме.

Выбрав несколько моделей кондиционеров в магазине, нужно ознакомиться с их потребляемой мощностью и производительностью. Подобные характеристики можно посмотреть в паспорте к устройству. Это поможет определиться с оптимальным вариантом сплит-системы

Не всегда компактные по размеру кондиционеры являются маломощными. Например, некоторые компании повышают производительность прибора за счет установки более мощного вентилятора. При этом кондиционер становится более шумным в работе.

Такое оборудование не рекомендуется устанавливать в спальной комнате. Его постоянный шум будет мешать расслаблению и полноценному отдыху.

Стандартные размеры кондиционеров (высота, ширина, глубина)

Кондиционеры подразделяются на три основных категории:

1. промышленные;
2. полупромышленные;
3. бытовые.

Дополнительно разделяются на устройства по мощности:

• малой;
• средней;
• высокой.

Стандартные блоки кондиционеров имеют прямоугольную форму, размер которой зависит от показателей высоты, глубины, а так же ширины.

Внутренний блок

Минимальные размеры внутреннего блока среднестатистической сплит-системы сводятся к следующим показателям:

• высота — 24-28 см;
• ширина — 70-80 см;
• глубина — 18-25 см.

Как правило, бытовые сплит-системы оснащены прямоугольным внутренним модулем. В некоторых случаях производители отходят от среднестатистических показателей в особенных моделях. Например, в продаже можно встретить настенные кондиционеры, которые имеют глубину внутреннего блока 18-20 см, ширину — от 85 до 90 см, а высота может достигать 30-33 см.

В других случаях изменённые характеристики высоты-глубины-ширины обоснованы нестандартной формой внутреннего блока. К примеру, в продаже встречаются кондиционеры с вертикальным расположением, длина и ширина внутреннего модуля которых приравнивается к показателям 0. 5-1 метр включительно.

Так же в продаже попадаются кондиционеры колонного типа, которые монтируются у пола. Высота таких сплит-систем составляет до 1,50 метра включительно, а показатели глубины и ширины составляют 70-80 см.

Внешний блок

На размер внешнего блока влияет его форма. Чаще всего внешний модуль выполнен либо в квадратном, либо в прямоугольном исполнении.

То есть показатели габаритности внешнего блока напрямую зависят от производительности, а значит итоговой мощности сплит-системы. Таким образом, маломощные, компактные кондиционеры располагают внешним блоком:

• высота варьирует от 42 до 60 см;
• ширина — в пределах 66-80 см;
• глубина — от 23 до 30 см.

Средние по производительности и мощности сплит-системы имеют внешний блок, высотой до 70 см. Ширина — примерно 85 см. Глубина — 30 см.

Наиболее мощные и производительные сплит-системы оснащены внешними блоками высотой до 65 см, шириной — в пределах 80-86 см, а глубиной — от 30 до 32 см.

Мобильная сплит-система

Мобильные кондиционеры приравниваются к сверх-лёгкой категории, и способны стабилизировать температурный режим исключительно в небольших помещениях. Длина таких сплит-систем не превышает 70 см.

Примеры размеров кондиционеров от разных производителей

Рассмотрим средние габариты бытовых устройств на примере нескольких производителей:

Gree

Средние показатели компактных, бытовых кондиционеров по критериям ширина/высота/глубина от этого производителя составляют 65x25x18 сантиметров для внутреннего модуля и 70x40x31 см для наружного блока.

Mitsubishi

Усреднённые показатели 75x25x21 см для внутреннего и 65x55x27 см для внешнего блока.

Ballu

Ballu производит кондиционеры средней мощности для эксплуатации в бытовых и промышленных масштабах. Усреднённые габариты внутренних и внешних модулей сводятся к показаниям 60x25x17 и 65x35x20 см соответственно с незначительным разбросом.

Supra

Supra известна производством компактных, но мощных кондиционеров, средние значения которых составляют 62x25x18 см.

Если стандартный кондиционер не подходит по размеру

Планировка помещений по ходу глобального ремонта, или перестройки — задача первостепенной важности. Только при условии распланировки комнат под конкретные нужды можно рассчитывать на приобретение той, или другой модели кондиционера в зависимости от персональных нужд и целевой эксплуатации.

Однако в некоторых случаях может получиться и так, что стандартный кондиционер со средними размерами и вовсе не подойдет под запланированное жилое помещение, или комнату. В таких случаях производители предусмотрели особенные, нестандартные сплит-системы, отличающиеся уникальной формой исполнения.

К примеру, в продаже встречаются не только вертикальные сплит-системы, монтируемые на потолочные покрытия, но и оконные кондиционеры, которые монтируются примерно так же как настенные, только на окно. Под монтаж в огромное помещение подойдёт канальная сплит-система, маскирующаяся внутри таким образом, что снаружи будут видны только решётки.

Место размещения наружного блока

Лучше всего монтировать сплит-системы — на балконных помещениях, или стенах. Если квартира находится на верхних этажах — допустимо монтировать кондиционер непосредственно на крыше. Это возможно при условии, что общая длина не будет превышать 15 метров из-за чрезмерных потерь в ходе эксплуатации бытового прибора.

Любой кондиционер функционирует благодаря свойствам жидкостей выделять тепловую энергию при выделении жидкости и поглощать тепло при ее испарении.

Внутренний блок всегда размещается в помещении (обычно крепится на стене или потолке), а внешний – выносится за его пределы. Оба блока соединяются между собой электропроводкой и медным трубопроводом, по которому в ходе работы непрерывно циркулирует фреон.

Вне зависимости от дизайна и габаритов внутренний блок сплит-системы обязательно имеет в конструкции следующие составные части:

• Компрессор. Отвечает за сжатие хладагента и его циркуляцию по замкнутому контуру.
• Испаритель (теплообменник). В этом радиаторе фреон преобразуется из жидкости в газ.
• Вентилятор. Нагнетает воздушный поток, идущий на испаритель.
• Терморегулирующий вентиль. Помогает снизить давление хладагента перед испарителем. Как правило, представляет тонкую, изогнутую спиралью, медную трубку.
• Набор фильтров. Задерживают пыль и более крупные фракции мусора, неизбежно содержащиеся в комнатном воздухе.
• Воздухораспределительная система.
• Жалюзи, отвечающие за направление потока воздуха.
• Датчики температуры.
• Светодиодные индикаторы.
• Информационное табло.

Обратите внимание! Поскольку внутренний блок сплит-системы часто располагается на недосягаемой высоте, прибор всегда содержит в комплекте пульт дистанционного управления.

Внешний блок устроен проще, а вместо испарителя в устройстве стоит конденсатор – блок, отвечающий за фазовый переход фреона из газообразного состояния в жидкое.

Помимо главной функции, современные сплит-системы могут иметь дополнительные опции. Так, более совершенные и дорогие модели оснащаются фильтрами тонкой очистки, возможностью увлажнения или ионизации воздуха, возможностью управления с мобильных устройств и т.п.

По конструкции и внешнему дизайну внутренние блоки сплит-систем подразделяют на несколько групп:

• Настенные. Оптимальный выбор для домашнего использования. Подвешиваются на стену, чаще всего вблизи окна.
• Колонные. Имеют большую мощность, используются в крупногабаритных помещениях. Устанавливаются на полу.
• Кассетные. Удобны для встраивания в подвесной потолок, поэтому чаще используются для охлаждения офисных помещений.
• Напольно-потолочные. Представляют разумный компромисс между компактностью настенных и производительностью колонных моделей. Осуществляют обдув в обе стороны, что делает их незаменимыми в помещениях сложной конфигурации.
• Канальные. Своеобразный гибрид кондиционера и приточной вентиляционной установки. Устройство встраивается в стену или потолок, на виду остается лишь распределительная решетка. Главный недостаток – потребность в свободном пространстве (не менее 30 см) над потолком или за стеной. В современных квартирах это условие нередко становится определяющим.

В общих словах, суть работы внутреннего блока можно описать следующим образом.

Вентилятор устройства втягивает теплый воздух из комнаты и подает его на холодный змеевик, по которому движется фреон. Хладагент поглощает тепло из воздушной смеси и за счет этого тепла начинает менять свои свойства – идет процесс его испарения.

Газообразный хладагент идет в компрессор, где сжимается, разогревается до 70-90°С и перемещается в конденсатор. Здесь газ под действием потока воздуха остывает, вследствие чего переходит в жидкую форму с выделением тепловой энергии. Жидкий хладагент проходит через терморегулирующий вентиль, остывает и вновь подается в испаритель. Цикл повторяется.

При работе в режиме нагрева идут обратные процессы. Оба блока условно меняются местами, соответственно, теплый воздух идет в помещение из внутреннего блока.

В стандартном исполнении блок представляет собой прямоугольный агрегат в пластиковом или металлическом корпусе. Габариты устройства определяют его производительность и подбираются под общую площадь обслуживаемых помещений.

Каждый серьезный производитель имеет линейки крупногабаритных, стандартных и малых моделей.

Размеры внутренних блоков варьируются в таких пределах:

• Ширина. 70-120 см.
• Высота. 24-32 см.
• Глубина. 18-30 см.

Обратите внимание! Если существует потребность в устройствах отличных габаритных размеров, их скорее всего придется делать под заказ.

Габариты внутреннего блока определяют пространство для теплообменника и его обдувания воздухом. Чем меньше размеры, тем меньше данный элемент и, следовательно, производительность прибора. Впрочем, некоторые производители идут другим путем – в компактном корпусе размещается маленький теплообменник, а производительность наращивается благодаря более мощному вентилятору. Выигрывая в размерах, такой кондиционер будет проигрывать аналогам по уровню шума.

Чтобы подобрать оптимальную модель кондиционера следует обращать пристальное внимание на технические характеристики устройства. У каждого производителя может быть свой набор рабочих характеристик, но основной перечень показателей един для всех и включает такие позиции:

• Потребляемая мощность. Часто указывается общее значение для наружного и внутреннего блоков, где внутренний модуль расходует лишь малую часть – не более 100-200 Вт.
• Мощность обогрева.
• Мощность охлаждения.
• Расход воздуха. Показывает, какой объем воздуха устройство способно пропускать через себя в единицу времени.
• Габариты устройства.
• Вес.
• Рекомендуемая площадь. Облегчает выбор потребителям, показывая, для каких объемов помещений устройство будет оптимальным.

Все эти данные прописываются в сопроводительной документации, а также на информационной панели на самом устройстве.

Заключение

Каким бы ни был размер внутреннего блока, необходимо подобрать тот, который не отнимет значительную часть пространства от общей кубатуры вашей комнаты или рабочего кабинета своими большими габаритами. Также блок не должен оказаться слишком шумным. И желательно, чтобы он органично вписывался в дизайн помещения.

Мини-сплит-системы без воздуховодов: насколько они велики

Как правило, воздуховод с высокими стенками для мини-сплит-системы без воздуховодов имеет высоту фут, ширину чуть более двух с половиной футов и глубину 9 дюймов. Тепловые насосы почти два фута в высоту, один фут в глубину и около 32 дюймов в ширину.

Нас часто спрашивают о размерах мини-сплитов и о том, как они будут смотреться в домах клиентов.

Это отличные вопросы. Если вы собираетесь инвестировать свои деньги в совершенно новую систему ОВКВ, которая должна прослужить 20 или более лет (конечно, с техническим обслуживанием), вы хотите знать, как она повлияет на внешний вид вашего дома.

Мы уже дали вам краткую оценку, но это еще не все. В этой статье мы даем вам руководство по внешнему виду мини-сплита без воздуховодов. Вы получите представление о том, насколько велик каждый компонент и как он поместится в вашем доме.

Детали мини-сплит-системы

Прежде чем мы перейдем к размерам мини-сплита, вам нужно знать компоненты системы.

Вне дома тепловой насос управляет процессом теплопередачи. Летом он перемещает тепло изнутри наружу. Затем он передает эту тепловую энергию снаружи в дом зимой.

Оттуда воздухораспределитель внутри дома обеспечивает циркуляцию воздуха. Он также осушает как часть процесса кондиционирования воздуха. От кондиционера идет линия с несколькими проводами; линия хладагента, соединяющая манипулятор и тепловой насос, и шнур питания.

Наконец, линия отвода конденсата улавливает влагу, поскольку водяной пар снова превращается в жидкость в процессе осушения. Эта линия отводит эту влагу наружу дома. Теперь, когда мы разобрались с терминами, давайте перейдем к измерениям. Для этого поста мы используем спецификации моделей Mitsubishi. Они являются знаменосцем в мире без воздуховодов и наиболее распространены.

Mitsubishi Ductless Mini Split Размеры

Как мы уже упоминали, средний размер настенного кондиционера составляет 12x32x9 дюймов. И тепловой насос 24x32x12 дюймов. Это для среднего теплового насоса, возможно, для одного или двух кондиционеров.

После этого они становятся немного шире — до двух футов в глубину вместо одного. Другие по-прежнему узкие, но сложены в два раза выше.

Затем у вас есть напольные или низкостенные кондиционеры. Они не так распространены, как модели с высокими стенками, но они по-прежнему широко используются. Средняя модель ростом почти два фута, 29 лет.дюймов в ширину и около 8,5 дюймов в глубину.

Как выглядит мини-сплит в моем доме?

Наконец, давайте посмотрим, как будет выглядеть мини-сплит, когда мы установим его в вашем доме. Конечно, единого дизайна нет. В этом прелесть этих систем: мы можем настроить их так, как лучше всего подходит для вашего дома. Однако, имея это в виду, мы можем дать вам некоторые идеи о том, как все устроено.

Размещение теплового насоса

Для начала представьте тепловой насос вместо традиционного конденсатора кондиционера. У вас может быть это сзади или сбоку дома, рядом со зданием. Однако в большинстве случаев он занимает гораздо меньше места.

Они не такие высокие и уж точно не такие широкие. Кроме того, поскольку они прямоугольные, больше возможностей получить его в любых небольших углублениях в форме дома.

Установка обработчиков воздуха

Далее – воздухораспределители. Они отлично справляются с циркуляцией воздуха, поэтому у нас есть большая гибкость, когда дело доходит до их размещения.

Если речь идет только об одной комнате, мы обычно размещаем настенный блок под потолком и в углу. Это должно быть всего шесть дюймов от потолка и пять дюймов от края. Такое расположение имеет тенденцию удерживать его вне линии глаз. А в углу это еще менее заметно. Если у вас открытая планировка, мы можем сфокусировать ее больше, чтобы одна единица обрабатывала всю площадь. С другой стороны, низкостенный или напольный блок монтируется близко к полу. Обычно они также идут в углу.

Размещение набора линий

Наконец, мы соединяем систему с наборами линий. Каждый кондиционер получает свой комплект, и все они должны встретиться и добраться до теплового насоса снаружи. Хотя может быть много подключений, у нас также есть много вариантов.

Поскольку все они небольшие гибкие, это намного проще, чем прокладка воздуховодов. Во многих случаях, особенно при новом строительстве или ремонте, мы просто проводим линии за стенами и между стропилами. Оттуда мы протянем линию к тепловому насосу. Если мы не можем провести его через стены, мы поработаем над размещением вентиляционных установок, чтобы линии занимали как можно меньше места. Это касается как внешней части дома, так и внутренней. К счастью, кожухи для лесок бывают разных цветов. И они поддаются покраске. Таким образом, их легко либо смешать, либо выступить в качестве акцентов в комнате.

Если вас интересует, как мини-сплит без воздуховодов впишется в ваш дом и как он может повысить ваш комфорт при одновременном снижении счетов, позвоните нам по телефону (585) 641-3080 или напишите Airquip по адресу [email protected] . На бесплатной консультации мы ответим на все ваши вопросы и начнем проектировать систему, которая идеально подойдет для вашего дома.

Размеры мини-сплит-системы (потолочная кассета, установка на стене и на полу)

Насколько велика мини-сплит-система без воздуховодов?

Средний размер наружного блока составляет около 24 дюймов в высоту, 32 дюйма в ширину и 12 дюймов в глубину.

Внутренние блоки для настенного монтажа имеют высоту около 12 дюймов и ширину от 30 до 38 дюймов.

Размер Наконечник – Размеры мини-сплит варьируются в зависимости от конкретной мощности и типа конденсатора снаружи и устройства обработки воздуха внутри помещения.

Здесь представлены все типоразмеры мини-сплитов для конденсаторных агрегатов и популярных типов воздухообрабатывающих агрегатов.

Миниатюрный сплит-вентилятор (внутренний блок) Размеры по типу

В ходе нашего всестороннего изучения размеров мини-сплит-систем мы рассмотрели более 270 популярных мини-сплит-систем и все типы кондиционеров, включая потолочные кассетные и напольные варианты.

В исследование вошли такие бренды, как LG, Daikin, Gree, Mitsubishi, Samsung, Pioneer, Klimaire, Fujitsu, Midea, Senville, MrCool, также известный как Mr Cool, и многие другие.

Mini Split Handler (внутренний блок) Размеры по типу

Примечание: . Эти данные основаны на 272 популярных плитах.

Каковы размеры кассетного мини-сплит-потолка?

Самые маленькие имеют площадь около 12 дюймов. Самые большие имеют площадь около 44 дюймов.

Высота от чуть более 7 до 33 дюймов. Хотя они устанавливаются заподлицо с потолком, вам может понадобиться знать их высоту, чтобы определить необходимый зазор над подвесным потолком или гипсокартонным потолком.

Насколько велики мини-кондиционеры для раздельного монтажа на полу?

Высота от 8,3 до 27,5 дюймов. Ширина от 27,6 до 58,4 дюйма. Размеры напольных кондиционеров спереди назад составляют от 8,3 до 26,6 дюймов.

Какой самый маленький напольный кондиционер?

Длина самого короткого напольного кондиционера составляет около 8 дюймов. Самый узкий напольный блок имеет ширину менее 28 дюймов.

Размеры настенного мини-сплит-блока

Настенные вентиляционные установки являются наиболее популярными типами для жилых и коммерческих помещений. Они особенно полезны для кондиционирования воздуха, но так же легко могут отдавать тепло.

Размеры мини-кондиционера, монтируемого на стене, основаны на размере или мощности кондиционера в БТЕ.

Wall Mounted Mini Split Indoor Unit Dimensions

Mini Split Capacity	Height (Inches)	Width (Inches)	Depth (Inches)
6000 БТЕ	11,6–21,9 дюйма	30,1–36,4 дюйма	7.9 – 11.9 Inches
9,000 Btu	10.3 – 12.1 Inches	28.5 – 39.9 Inches	7.4 – 10.1 Inches
12,000 Btu / 1 Ton	11 – 12.1 Inches	30.1 – 39.9 Дюймы	7,5 – 9,5 дюйма
15 000 БТУ	11 – 13,4 дюйма	35,1 – 41,3 дюйма	8,3 – 10,4 дюйма
18. 3,3,5 дюйма
	18.1008.1008.0086	38 – 46,1 дюйма	8,5 – 11,6 дюйма
24 000 БТУ / 2 тонны	11,4 – 14,4 дюйма	36,3 – 46,1 дюйма	8,9,9,6.683 36,3 – 46,1 дюйма	8,9,9,6.68 3 36,3 – 46,1 дюйма	8,9 –19008 3,900 8,900 8,900 8,900 8,986. 12.8 – 14.4 Inches	46.1 – 53.1 Inches	10 – 11.6 Inches
36,000 Btu / 3 Ton	12.8 – 14.5 Inches	46.1 – 53.1 Inches	10 – 11.6 Inches

Каковы размеры вентиляционной установки для мини-сплита?

Настенные кондиционеры имеют средний размер около 12” x 36” x 10”, но варьируются в зависимости от их мощности от 6000 до 36000 BTU.

На сколько выступает настенный кондиционер?

От менее 8 дюймов до примерно 12 дюймов. Другими словами, они сконструированы так, чтобы не мешать никому, кто проходит мимо или сидит под обработчиком воздуха.

Размеры настенного мини-сплит-блока по брендам

Это средние размеры настенных мини-обработчиков сплит-системы от брендов, которые вы, возможно, рассматриваете, включая Mitsubishi, LG, Mr Cool и все основные бренды.

Wall Mounted Mini Split Indoor Unit Dimensions By Brand

Mini Split Brand	Height (Inches)	Width (Inches)	Depth (Inches)
Mitsubishi	11,6–14,4 дюйма	31.4 – 46.2 Inches	9.1 – 11.6 Inches
Mr Cool	11 – 15.8 Inches	31.6 – 49.6 Inches	7.4 – 11.1 Inches
Daikin	11.3 – 13.5 Inches	30.3 – 47.3 Inches	8.3 – 10.4 Inches
Fujitsu	10.3 – 13.4 Inches	32.3 – 45.3 Inches	8. 1 – 11 Inches
LG	12.1 – 14.2 Inches	32 – 47,3 дюйма	7,4 – 10,4 дюйма
Senville	11 – 14,3 дюйма	28,4 – 49,6 дюйма	7,4 – 11,1 дюйма
7.9 – 10.1 Inches
Blueridge	11 – 14.3 Inches	28.4 – 49.6 Inches	7.4 – 11.1 Inches
GE	11.4 – 13.3 Inches	34 – 44.4 Inches	7.9 – 9.6 Inches
Midea	11.6 – 14.4 Inches	31.6 – 53.2 Inches	7.9 – 10.7 Inches
Pioneer	11.4 – 14.3 Inches	28.4 – 49,5 дюймов	7,4 – 11,2 дюймов

Насколько велика настенная мини-обработчик сплит-системы Mitsubishi?

Размеры от 11,6 до 14,4 дюймов в высоту, от 31,4 до 46,2 дюймов в ширину и 9” до 11,6” в глубину или спереди назад.

Мини-конденсатор сплит-системы (наружный блок) Размеры

Мини-конденсатор сплит-системы компактнее стандартных моделей сплит-систем. Они идеально подходят для того, чтобы повесить их на стену, чтобы поднять их с земли. Но их можно разместить и на земле, когда это более удобно.

Конденсатор Mini Split (наружный блок) Размеры

Емкость Mini Split	Height (Inches)	Width (Inches)	Depth (Inches)
6,000 Btu	12.7  –  21.9 Inches	30.1  –  36.5 Inches	9.2  –  11.9 Inches
9,000 Btu	7.3 – 34.6 Inches	11.8 – 43.4 Inches	7.8 – 31.5 Inches
12,000 Btu / 1 Ton	7.3 – 34.6 Inches	22.4 – 43.4 Inches	7.5 – 31.5 Inches
15,000 Btu	9. 7 – 34.6 Inches	22.4 – 38.6 Inches	7.9 – 22.4 Inches
18,000 Btu / 1.5 Ton	7.81 – 39 Inches	22.4 – 46.1 Inches	8.4 – 32.7 Дюймы
24 000 БТУ / 2 тонны	7,84 – 39 дюймов	26,5 – 40,6 дюйма	9 – 32,7 дюйма
30 000 BTU / 2,5 Тон
30 000 BTU / 2,5 Тон	3133.1333.1333.
30 000 BTU / 2,5 Тон
30 000 BTU / 2,5 л.0086	9 – 33.1 Inches
36,000 Btu / 3 Ton	11.3 – 53.1 Inches	33.1 – 43.6 Inches	9 – 33.1 Inches
42,000 Btu / 3.5 Ton	11.3 – 56 Inches	33.1 – 43 Inches	12.6 – 33.1 Inches
48,000 Btu / 4 Ton	11.3 – 52.9 Inches	33.1 – 55.1 Inches	12.6 – 33.1 Inches

What brands have 6000 BTU condenser units ?

Только Midea и Mitsubishi производят конденсаторные блоки мощностью 6000 БТЕ, также известные как наружные блоки. Все остальные бренды начинаются с 9000 БТЕ.

Знаете ли вы? Некоторые наружные блоки довольно высокие, потому что у них есть два вентилятора – некоторые из них представляют собой два наружных блока, объединенных в один корпус. Некоторые конденсаторные блоки мощностью от 30 000 до 48 000 БТЕ построены, как описано.

Сколько места вам нужно между мини-сплит-системой и потолком?

4–6 дюймов для большинства настенных кондиционеров. Gree указывает 6 дюймов, в то время как MrCool говорит 15 см, что практически то же самое (5,9 дюйма).»).

Мы слышали, как профессиональные установщики говорят, что 3” достаточно. Для блоков менее 15 000 БТЕ это может быть нормально. Но там, где высота над головой не ограничена, лучше оставить больше места для улучшения воздушного потока. Дополнительное пространство также облегчает обслуживание устройства.

Итак, насколько близко к потолку может быть мини-сплит?

Лучший ответ — всегда проверять руководство по установке, чтобы узнать, сколько места вам нужно между мини-сплитом и потолком для конкретной модели, которую вы используете.

Часто задаваемые вопросы

Какой самый маленький размер мини-сплита?

6000 БТЕ.

Только Mitsubishi и Midea в настоящее время производят такие маленькие устройства. И такой маленький блок способен охлаждать только до 250 квадратных футов или использоваться в качестве дополнительного кондиционера в помещении, недостаточно охлаждаемом центральным кондиционером.

Какой самый маленький мини-сплит они делают?

Большинство брендов начинают с мини-сплита мощностью 9000 БТЕ, который может охлаждать от 275 до 400 квадратных футов.

Как будет выглядеть мини-сплит без воздуховода в моем доме?

Зависит от типа выбранного внутреннего блока. Потолочные кассетные блоки монтируются на потолке заподлицо с остальной частью потолка.

Они наименее заметны наряду с канальными воздухообрабатывающими установками для помещений, которые устанавливаются в стену или потолок или могут быть размещены внутри существующих воздуховодов, если вы переходите с канальных на бесканальные системы ОВКВ.
