Установка и регулировка реле давления РДМ-5 рерайт от мастеров

Регулировка и установка реле давления РДМ-5: инструкция, рекомендации. Один из способов управления автономным водоснабжением является подключение к водяному насосу реле давления модели РДМ 5, правда процесс установки и регулировки в инструкции описан не совсем понятно, что вызывает трудности у пользователей.

В это же время этот вид устройств от Джилекс считается самым доступным по цене и надежным. Проблема настройки и регулировки реле давления РДМ 5 можно решить, если изучить подробную инструкцию, описанную ниже.

В частных домах без водопровода вопрос того, как обеспечить себя водой можно решить двумя способами:

При втором варианте подача воды в дом будет осуществляться при помощи насоса требуемой мощности. Но дело в том, что величина давления воды при работе слишком высота, чтобы подключить насос к внутренней водопроводной сети напрямую. По этой причине в доме обязательно должна быть установлена емкость с гидроаккумулятором, а требуемое давления для подачи будет поддерживать реле. Это устройство дает возможность автоматизировать процесс подачи воды в автономных системах снабжения водой.

Схема работы выглядит следующим образом:

Обычно в комплекте к устройству РДМ 5 идут готовые насосные станции, которые состоят из бачка, насоса, аккумулятора (водяного) и своего реле управления. При покупке станция будет иметь заводские настройки и готова к работе, но для начала потребуется подключение к трубам/электросети и установка.

Но готовые изделия могут не подойти по ряду причин:

Перед покупкой и подключением советуем изучить все технические характеристики:

Если вам не подходит какая-то из характеристик, то придется искать иные регуляторы. Но как показывает практика, параметры прибора удовлетворяют всем требованиям б80% всех автономных систем.

Как уже говорилось ранее, установка реле давления РДМ-5 осуществляется сразу к обеим системам – водопроводу и электричеству. Установка проводится стационарно, так как нет необходимости перемещать прибор.

Для того, чтобы подключить реле давления, необязательно иметь выделенную линию, но все же желательно – так будет больше шансов, что устройство будет работать дольше. От щитка обязательно должен быть кабель с медной цельной жилой, которая в сечении не менее 2,5 мм2. Желательно в связке установить дифавтомат или автомат + УЗО. Параметры следует подбирать по току и во многом зависят от того, какие у насоса характеристики, так как реле имеет низкое энергопотребление. В схеме обязательно должно присутствовать заземление, так как сочетание электричества и воды будут повышать риски.

Заведите кабели в специальные вводы, которые расположены на тыльной стороне корпуса. Под крышкой вы найдете клеммную колодку. На ней будут 3 пары контактов:

Есть различные способы установки реле давления РДМ 5 к системе водопровода. Самым простым вариантом будет установка специального переходника со всеми выводами. Такую же систему можно собирать из других видов фитингов, но готовый вариант проще в использовании. В такой схеме при больших расходах вода будет попадать в систему напрямую и миновать гидроаккумулятор. Заполняться он начнет после того, как краны во всем доме будут закрыты.

Регулировка реле давления РДМ 5 выполняется только после установки и подключений к трубопроводу и электричеству. Соединения внутренних и наружных трубопроводов обязательно должны быть проведены испытаниями, чтобы протечки, которые могут появиться впоследствии, не мешали регулировке. Из-за того, что стыки негерметичны, давление может начать само по себе снижаться, и это будет сказываться на работе устройства.

Перед началом настройки определите требуемую величину напора. Для подачи воды во всех точках водоразбора, который расположен на разных этажах, требуется поддерживать необходимое давление в мембране. Усилий гидроаккумулятора бака должно хватить на то, чтобы выталкивать весь объем воды на требуемую высоту и преодолевать сопротивления. Для домашних условий определить величину давления придется только путем экспериментов.

Далее идет регулировка по инструкции:

В результате получится, что между верхним и нижним пределом разница будет не менее 1 бар. Как показывает практика, оптимальный перепад равен 1,5 бар и тогда насос не будет включаться слишком часто. После регулировки не нужно сразу же ставить крышку на место, для начала нужно проследить за работой системы в течении суток, так как есть вероятность, что потребуется регулировка.

регулировка, инструкция и схема подключения, принцип работы реле для насосной станции, фото и видео обзор

Как регулировать реле давления?

Реле давления — важнейшая деталь системы водоснабжения.

Его правильная регулировка гарантирует своевременное включение и выключение насоса, поддержание стабильного давления воды в доме.

В комплексе с гидроаккумулятором, реле давления воды бережёт насос от поломки.

Настройки моментов включения и выключения насоса зависят от модели и марки реле давления.

При всём богатстве выбора реле давления на рынке, регулировка имеет немного разновидностей. Рассмотрим их!

Как настроить реле давления FF

Например, в этом реле от «HEISSKRAFT» есть шкала, по которой хорошо видно, при каком давлении включается и выключается насос.

И независимо от способа подключения, оно прекратит подачу электропитания, хоть 220В напрямую к насосу или 12В к блоку защиты и магнитному пускателю.

Регулировать такое реле не составляет труда.

Единственное, что нужно знать, так это то, что на этом реле первым выставляется нижнее значение.

То есть, момент включения насоса потому, что зелёная стрелка этого значения находится на фиксированной планке.

Стрелка же верхнего значения, красная, подвижная и независимая. Она регулируется второй по очереди.

Реле имеет четыре контакта — Три основных и заземление.

Самое простое подключение на разрыв провода Фазы: приход на крайний правый контакт и выход к насосу с самого левого контакта.

Провод «0» соединяется колодкой или вагой, «земля» на своих контактах, внизу.

Как настроить реле давления типа РМ-5

Реле давления РМ-5, наверное, первым появилось в России. Поэтому я взял его за прототип.

Сейчас на строительных рынках и развалах уже все реле такого типа, называют итальянскими.

Хотя половина из них аналоги РМ-5(РДМ-5). В основном, это реле от , но и многие другие не отстают.

Реле не дорогое и пользуется большой популярностью.

Не многие продавцы знают о регулировке, но покупателям очень нравится соотношение цена-качество. Ну и ладно!

Наше дело сегодня, кстати – регулировка этих и других популярных реле давления.

Итак, настройка реле давления РМ-5(РДМ_5) и им подобных.

Первым делом задаём верхнее значение. То есть момент выключения насоса. Это делается гайкой на большой пружине.

Затем гайкой на маленькой пружине устанавливаем разницу между верхним и нижним давлением (моментом включения насоса).

Нужно иметь в виду, что дельту между верхним и нижним моментом, меньше 1,5 атмосфер (бар, кг/см или чего-то ещё) вы не добьётесь. Больше можно. меньше нет. Так устроена механика этих реле.

Хотя иногда очень нужно уменьшить разницу между включением и выключением, чтобы избежать скачков давления воды в кранах.

Это компенсируется давлением воздуха в гидроаккумуляторе. Как это сделать правильно, смотрим по ссылке.

Как настроить реле давления MDR.

Ещё одна марка реле давления воды, представленная в разных моделях.

Самым популярным из всего модельного ряда у профессионалов, является реле MDR 5\5.

Эта модель применяется как для трехфазных насосов, так и для бытовых монофазных.

Подключаются на разрыв контактов оба направления: от электросети и от насоса.

Заземление проводится через отдельно расположенную планку.

Диапазон шкалы давления довольно широкий и гибкий.

Это значит, что моменты включение и выключение насоса могут происходить при падении давления воды в системе всего на 0,5 bar.

Регулировка реле давления воды MDR 5/5 производится гайкой-«барашком».

Верхнее значение давления регулируется в исходном положении, а для регулировки нижнего значения нужно прижать «барашек» и поворачивать в нужную сторону.

Небольшое неудобство представляет контроль регулировки.

Если на реле давления FF, видны значения шкалы, то на реле MDR нужно регулировать, глядя на значения манометра.

Кстати, манометры встроены в реле. Это удобно!

На гайке регулировки имеются метки в виде знаков «-» и «+», которые соответственно указывают на повышение и понижение давления воды.

Поэтому, регулировка не составит особого труда.

Итоги

Как вы понимаете, настроить реле давления любой марки и модели, при необходимости, можно самостоятельно.

Но я бы все равно рекомендовал советоваться с профессионалами. Ведь включение и выключение насоса, это только видимая часть системы настройки.

Чтобы оборудование работало слажено, нужно постоянно наблюдать за давлением воздуха в гидроаккумуляторе, плавностью подачи воды в разных режимах работы насоса.

Вы должны знать, сколько времени тратит насос на наполнение системы.

С годами, при постоянных и долгих нагрузках, крыльчатки центробежных насосов изнашиваются и соответственно снижается объём подачи воды в минуту.

Из-за этого увеличивается время наполнения системы и как следствие, увеличивается потребление электроэнергии.

Что приводит к увеличению финансовых расходов.

Так же не маловажную роль в настройке реле давления играет система очистки воды. Для многих из них существуют определенные требования для давления воды на входе в фильтра.

Поэтому, нужно регулярно проводить осмотр и ревизию оборудования, следить за давлением и подачей воздуха.

В такие моменты и должны привлекаться специалисты по оборудованию.

Надеюсь, что наши рекомендации помогут вам. А оборудование вас не подведёт.

Оставляйте свои отзывы и задавайте вопросы в комментариях внизу страницы.

Похожие записи
• Акт приёма-сдачи
• Договор о бурении скважины
• Насос застрял в скважине.

« Предыдущая запись

Что необходимо иметь ввиду перед началом работы?

Давайте условимся о терминах.

Большая пружина и малая пружина. Пружины очевидным образом отличаются по размеру. Если в вашем реле не две пружины и если их нельзя явно различить по размеру, то эта инструкция, возможно, не будет вам полезна! Имейте это ввиду при дальнейшем чтении

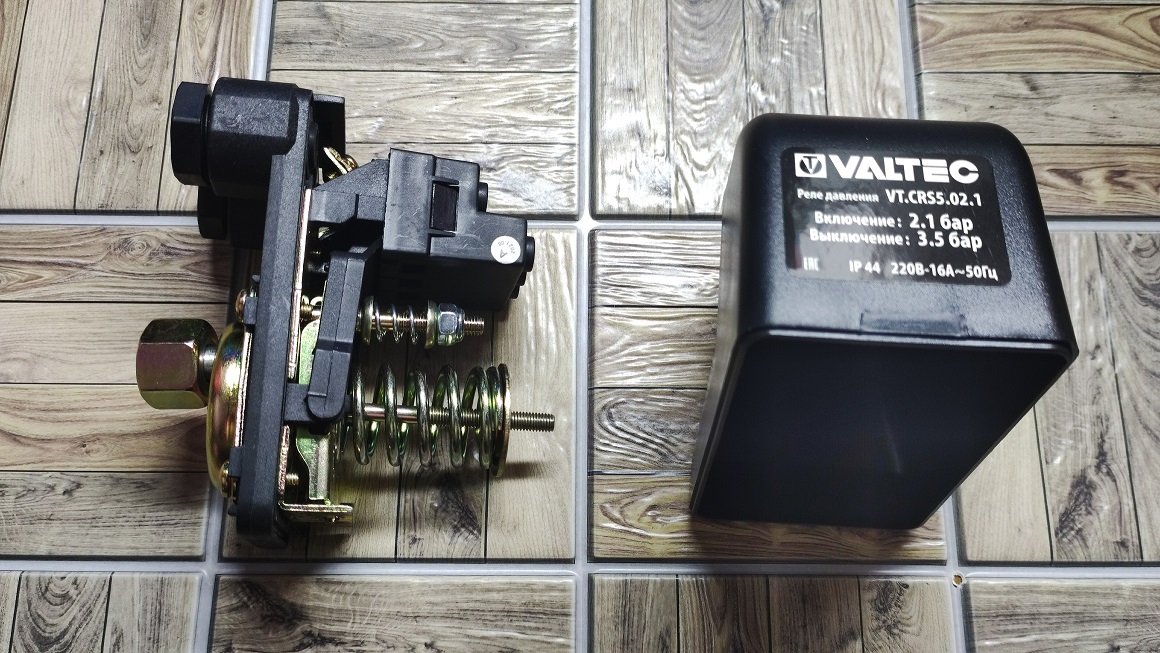

Реле давления со снятой крышкой

Закручивание пружины (большой или малой). Это закручивание гайки, которая сжимает пружину. В процессе закручивания пружина сжимается

Откручивание пружины (большой или малой). Это действие, обратное закручиванию.

Ваша система должна быть оснащена манометром. Это важно. Мы будем им пользоваться при настройке.

Бак гидроаккумулятор должен быть накачан. Давление в баке (при полностью слитой системе) должно составлять величину, на 1-2 десятые атмосферы ниже желаемого давления включения.

Фильтры, имеющиеся в системе, должны быть прочищены.

В этой инструкции мы не касаемся вопросов сборки станции и заливки ее водой. Считаем, что у нас все подключено и работает правильно. Только реле надо настроить и все.

Если насосная станция работала нормально, но внезапно что-то разладилось

Всегда в таких случаях проверяем утечки, прочищаем фильтры, проверяем давление в баке аккумуляторе. Без этих простейших мер в реле не лазим.

Если насосная станция работала нормально, но постепенно стала работать все хуже и хуже, и наконец, перестала включаться или выключаться.

Все то же самое! Проверяем фильтры, утечки, давление в баке. Если станция стала включаться и выключаться неадекватно, то это явно давление воздуха в баке виновато. Если давление воды в системе достигает максимума, насос работает еще довольно долго и только потом выключается, то это типичный случай засора. Засоры бывают либо в фильтрах (чаще всего), либо в самых узких местах. Например, на входе в реле давления. Тогда прежде чем регулировать давление, надо найти и прочистить засор.

Принцип действия

Аппарат имеет латунный корпус со специальным штуцером для подключения к сети водопровода, электрического реле и пружинных клапанов. Снаружи элементы прикрыты крышкой из пластмасса.

Схема работы выглядит следующим образом:

• Производитель настраивает прибор на самый низкий предел давления в 1.4 Бар и на высокий – 2.8 Бар. Когда в гидроаккумуляторе давление меньше минимального предела, контакты сомкнуты, и насос начинает накачивать воду в мембранный промежуточный бак.
• После того, как давление превысит верхний предел, в работу вступает пружинный клапан, который срабатывает и размыкает контакты в реле. В таком случае подача воды будет прекращена.
• При появлении водоразбора мембрана начинает опустошаться, и когда давление снизится и достигнет минимального порога, контакты реле снова замкнуться и насос начет работать.

Обычно в комплекте к устройству РДМ 5 идут готовые насосные станции, которые состоят из бачка, насоса, аккумулятора (водяного) и своего реле управления. При покупке станция будет иметь заводские настройки и готова к работе, но для начала потребуется подключение к трубам/электросети и установка.

Но готовые изделия могут не подойти по ряду причин:

• Недостаточная емкость .
• Напор насоса мал и его не хватает для обеспечения подачи воды на требуемую высоту.
• Используется глубинный насос, который требуется опускать в .

В этих случаях систему автоматической подачи придется собирать своими руками из отдельных элементов, а реле давления настраивать так, чтобы работа была согласована с баком-аккумулятором.

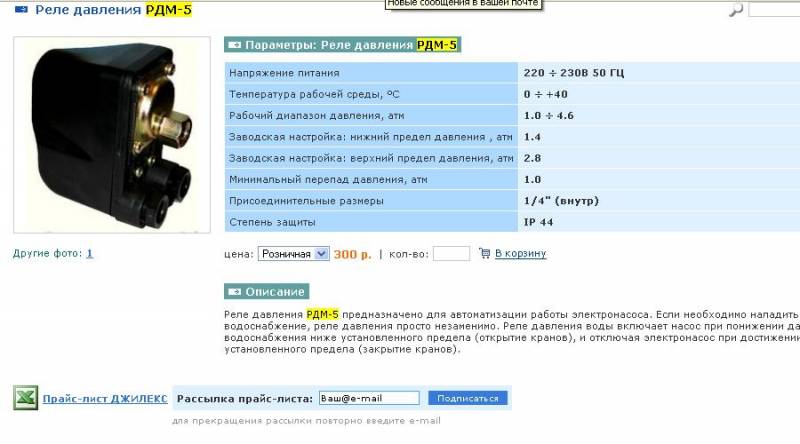

• Диапазон по давлению – от 1 до 4,65 Бар.
• Диапазон температуры – от 0 до +42 градусов.
• Перепад давления (минимальный) – 1 бар.
• Питание – 220 В.
• Диаметр штуцеров – 15, присоединение – ¼ .

Если вам не подходит какая-то из характеристик, то придется искать иные регуляторы. Но как показывает практика, параметры прибора удовлетворяют всем требованиям б80% всех автономных систем.

Случай первый. Новое реле из коробки, или тонкая регулировка реле давления

Подготовительный этап

1. Выключаем насос из розетки (если есть выключатель, то выключаем его)
2. Спускаем всю воду из системы. Открываем кран, ждем, пока вода перестанет течь. На манометре должен быть ноль. Закрываем кран.
3. Включаем насос. Он начинает работать. Смотрим на манометр. Давление в процессе работы насоса должно расти. Бары на манометре — можно считать за атмосферы.
4. Насос должен выключиться. Смотрим на манометр. Запоминаем или записываем это давление отключения.
5. Открываем кран и спускаем воду не слишком большой струей. Запоминаем показание манометра, на котором насос включается.

Регулируем давление включения насоса

1. Чтобы увеличить давление включения насоса ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину.
2. Сразу проверяем. Для этого спускаем воду до включения насоса. Обращаем внимание на давление отключения. Оно тоже должно увеличиться
3. Повторяем операции с БОЛЬШОЙ пружиной до тех пор, пока нас не устроит давление ВКЛЮЧЕНИЯ насоса.

Для уменьшения давления включения мы действуем по вышеприведенной схеме, только пружину откручиваем, а не закручиваем.

Для чего мы в подготовительном этапе запоминали или записывали показания манометра? Только чтобы понимать ситуацию. Для представления о текущем положении дел. Мы же поставили новое реле и включаем его в первый раз! Нам надо иметь представление, что как работает и работает ли вообще.

Регулируем давление отключения насоса

1. Чтобы увеличить давление отключения насоса ЗАКРУЧИВАЕМ МАЛУЮ пружину. Закручивать ее нужно значительно менее активно, чем большую. Она куда более чувствительна.
2. Помним, что малая пружина задает не конкретное давление отключения, а разницу, между давлением включения и отключения. Разница только в том, что при закручивании (откручивании) большой пружины давление отключения будет изменяться синхронно с давлением включения.
3. Сразу проверяем, что получается.
4. Повторяем операции с МАЛОЙ пружиной до тех пор, пока нас не устроит давление ВЫКЛЮЧЕНИЯ насоса.

Какие функции выполняет прибор?

В частных домах, куда не подведен водопровод, вопрос обеспечения водой питьевого качества решается 2 путями:

• установка емкости либо устройство бассейна, наполняемого привозной водой;
• бурение скважины до водоносного горизонта.

Подача воды в дом осуществляется с помощью насоса необходимой мощности. Но величина давления воды во время его работы слишком велика, чтобы подключать насосный агрегат к внутренним водопроводным сетям напрямую. Поэтому в доме устанавливается промежуточная емкость с мембраной — гидроаккумулятор, а необходимое давление в сети поддерживает реле давления РДМ 5. Устройство позволяет автоматизировать процесс подачи воды в автономных системах водоснабжения.

Случай второй. Насос включается нормально, на нужном давлении, но не выключается.

1. Даем насосу поработать. Смотрим на манометр. Давление не должно расти вечно. Оно остановится на каком-то максимуме и выше не поднимется. Например, 3.8 атмосфер (бар)
2. Выключаем насос и спускаем немного давление (открывая кран воды) до нужного давления выключения. Например, 3.2 атмосфер (бар). Понятно, что это давление должно быть выше давления включения (например, наше давление включения 2 атмосферы)
3. ОТКРУЧИВАЕМ МАЛУЮ пружину, пока реле не перещелкнется.
4. Переходим к регулировке давления отключения и тонкой настройке из первого случая выше.

Установка

Как уже говорилось ранее, установка реле давления РДМ-5 осуществляется сразу к обеим системам – и электричеству. Установка проводится стационарно, так как нет необходимости перемещать прибор.

Электричество

Для того, чтобы подключить реле давления, необязательно иметь выделенную линию, но все же желательно – так будет больше шансов, что устройство будет работать дольше. От щитка обязательно должен быть кабель с медной цельной жилой, которая в сечении не менее 2,5 мм 2 . Желательно в связке установить дифавтомат или автомат + УЗО. Параметры следует подбирать по току и во многом зависят от того, какие у насоса характеристики, так как реле имеет низкое энергопотребление. В схеме обязательно должно присутствовать заземление, так как сочетание электричества и воды будут повышать риски.

Заведите кабели в специальные вводы, которые расположены на тыльной стороне корпуса. Под крышкой вы найдете клеммную колодку. На ней будут 3 пары контактов:

• Заземление –
  требуется подключить соответствующие проводники, который идут от насоса и щитка.
• «Линия», т.
  е.
  клеммы «Line
  » — требуются для того, чтобы подключить нулевой и фазный провод от щитка.
• Клеммы для насосных проводов –
  как правило, расположены выше на колодке.

При подключении ничего необычного нет – проводники потребуется защитить изоляцией, затянуть прижимным болтом. Проверьте, надежно ли зажат проводник. Через полчаса-час можно подтянуть болты, ведь такой материал, как медь, достаточно пластичный и контакт может ослабнуть.

Трубопровод

Есть различные способы установки реле давления РДМ 5 к системе . Самым простым вариантом будет установка специального переходника со всеми выводами. Такую же систему можно собирать из других видов фитингов, но готовый вариант проще в использовании. В такой схеме при больших расходах вода будет попадать в систему напрямую и миновать гидроаккумулятор. Заполняться он начнет после того, как краны во всем доме будут закрыты.

Как отрегулировать прибор?

Настройка реле давления выполняется после монтажа внутренней и наружной водопроводной сети дома и подключения к электрической сети.

Соединения наружных и внутренних трубопроводов должны быть проверены испытаниями, чтобы возникающие впоследствии протечки не мешали процессу регулировки. Из-за негерметичности стыков давление до насоса или после него станет самопроизвольно снижаться, что скажется и на работе реле.

Перед настройкой следует определить необходимую величину напора. Чтобы подать воду во все точки водоразбора, расположенные на разных этажах, надо обеспечить необходимое давление в гидроаккумуляторе. Усилий мембраны бака должно хватать на то, чтобы вытолкнуть весь объем воды на необходимую высоту и преодолеть все местные сопротивления. В домашних условиях эта величина давления чаще всего определяется экспериментальным путем.

Расчет делается просто: 1 м высоты подъема равен 10 м горизонтального участка и соответствует давлению 0,1 Бар. В расчет принимается самая дальняя ветвь водоснабжения. Примерно определив необходимый напор, надо создать такое давление со стороны воздушной камеры гидроаккумулятора. Для этого следует снять пластиковый колпачок с золотника (как правило, находится в торце бачка) и обычным автомобильным насосом подкачать воздушную камеру, контролируя давление манометром.

Дальше производится регулировка реле давления, как того требует инструкция:

1. Не присоединяя патрубок внутренней водопроводной сети, проверьте, как работает реле совместно с насосом на заводских настройках. Заодно проверьте герметичность наружного трубопровода.
2. Снимите пластмассовую крышку реле, прикрывающую регулировочные винты.
3. Большим винтом регулируется верхний предел (отключение насоса), маленьким — перепад давлений. Отрегулируйте нижний предел таким образом, чтобы его величина составляла на 0,2 Бар больше, чем вы закачали в гидроаккумулятор.
4. Чтобы выйти на точные значения, настраивать придется несколько раз, открывая краны смесителей и выпуская воду из аккумулятора. При этом регистрируйте показания манометра при отключении и включении насоса и корректируйте их настроечными винтами.

В результате настроек разница между нижним и верхним пределом не должна быть менее 1 Бар. Практика показывает, что оптимальный перепад давлений — около 1,5 Бар, тогда насос не будет включаться слишком часто. По окончании регулировки не спешите ставить крышку на место, проследите в течение 1 дня за работой системы. Возможно, потребуется небольшая корректировка.

ТОП-8 поверхностных насосных станций

Фото	Название	Рейтинг	Цена
#1		АКВАРОБОТ JET 100 L	⭐ 100 / 100 1 — голос	Узнать цену
#2		UNIPUMP AUTO JET 100 L	⭐ 99 / 100 1 — голос	Узнать цену
#3		Marina CAM 100/25	⭐ 98 / 100	Узнать цену
#4		ДЖИЛЕКС Джамбо 70/50 Н-24	⭐ 97 / 100 1 — голос	Узнать цену
#5		DENZEL PSХ1300	⭐ 96 / 100	Узнать цену
#6		ВИХРЬ АСВ-1200/50	⭐ 95 / 100 2 — голоса	Узнать цену
#7		GARDENA 3000/4 Classic (1770)	⭐ 94 / 100	Узнать цену
#8		Quattro Elementi Automatico 1000 Inox (19 л. )	⭐ 93 / 100	Узнать цену

Какую бы вы выбрали насосную станцию или посоветовали?

Принять участие в опросе

Типы приборов

Производители предлагают различные варианты устройств, которые относятся к электромеханическому или электронному виду. Они могут входить в комплектацию насосного агрегата или этот элемент можно установить самостоятельно.

Реле может входить в комплектацию насосного агрегата

Важно! Стоимость электронных приборов может превышать цену механических аналогов в пять раз и более.

Электромеханическое реле

Устройства этого типа давно и успешно применяются при монтаже систем водоснабжения. Несмотря на простоту конструкции, они зарекомендовали себя надежностью и удобством в использовании.

Цены на реле давления воды для насоса

реле давления воды для насоса

Электромеханическое реле

Работа механического прибора основана на замыкании и разъединении контактов из-за изменения положения гибкой мембраны, находящейся внутри изделия. Она сопряжена с двумя пружинными элементами, откликающиеся на ее позицию. Одна пружина (более габаритная) установлена на максимум давления, другая — на дельту между верхним и нижним границами.

При достижении давлением минимума пластина ослабевает, контакты оказываются замкнутыми и электропривод насосного оборудования начинает работу. Если давление доходит до высшего порогового показателя, разъединяется контакт под пружиной и двигатель выключается. Упругость пружин меняется посредством регулирующих гаек. Чтобы установить срабатывание реле при более высоком значении давления, их затягивают. Ослабление приводит к уменьшению параметра.

Электромеханические реле давления

Электронный прибор

Для управления функционированием реле в моделях этого типа используются электронные датчики, которые измеряют напор при помощи пьезорезистивного эффекта.

Электронное реле давления воды для насоса

Электронные устройства оснащаются различными дополнительными опциями, например, возможностью плавного пуска или отключения работы станции в аварийной ситуации. Они проще настраиваются, пороговые значения давления выставляются более точно. Стоит отметить, что для бытового использования высокая точность срабатывания обычно не требуется.

Чаще всего электронные модели комплектуются собственным гидробаком небольшого объема, что позволяет дополнительно защитить систему от гидроудара. Изделия характеризуются высокой надежностью и долговечностью, но довольно капризны к качеству перекачиваемой жидкости. Поэтому для защиты реле требуется устанавливать фильтрующие элементы.

Электронное реле давления Optima EP-1 с защитой сухого хода

Важно! При настройке реле, имеющего пьезорезистивным датчик, не требуется проводить вскрытие коробки. Вся процедура производится при помощи кнопок, расположенных на лицевой панели.

Reparația stației de pompare DIY: мотив, устранение

Постоянный presiunea în sistemul de alimentare cu apă a unei case private este de obicei creat folosind o stație de pompare. Este clar că este mai bine dacă funcționează fără проблема, дар avariile апар периодический. Pentru a restabili быстрый alimentarea cu apă și a economisi servicii, puteți repara stația де pompare cu propriile mâini. Majoritatea defecțiunilor pot fi reparate singure – nimic super dificil de făcut.

Conținutul articolului

• 1 Compoziția stației de pompare și scopul pieselor
  • 1.1 Principiul de funcționare al stației de pompare
• 2 Probleme și defecțiuni ale stațiilor de pompare și corectarea acestora
  • 2.1 Stația de pompare nu se oprește (nu crește presiune)
  • 2,2 Репаражия Стагей де Помпаре: Adesea inclusă
  • 2.3 Aer în Apă
  • 2.4 Stația de Pompare nu pornește
  • 2,5 Fredoneaz0010
• 3 Unele tipuri de lucrări de reparații
  • 3.1 Înlocuirea „perei” acumulatorului

Compoziția stației de pompare și scopul pieselor

O stație de pompare este o colecție de dispozitive individuale interconectate. Pentru a înțelege cum să reparați o stație de pompare, trebuie să știți în ce constă, cum funcționează fiecare piesă. Apoi, depanarea este mai ușoară. Compoziția stației de pompare:

Fiecare dintre părți este responsabilă pentru un anumit parametru, dar un tip de defectiune poate fi cauzat de defectarea diferitelor dispozitive.

Principiul de funcționare al stației de pompare

Acum să aruncăm o privire asupra modului îin care funcționează toate aceste dispozitive. Când systemul este pornit pentru prima dată, pompa pompează apă în acumulator până când presiunea din acesta (și din sistem) este egală cu pragul Superior setat pe presostat. Atâta timp cât nu existsă debit de apă, presiunea este stabilă, pompa este oprită.

Fiecare parte își face treaba

Undeva a fost deschis un robinet, apa a fost spălată etc. Pentru o vreme, apa provine dintr-un acumulator hidraulic. Când cantitatea sa scade, astfel încât presiunea din acumulator scade sub prag, presostatul este declanșat și porneste pompa, care pompează din nou apă. Se opreste din nou prin presostat când este atins pragul Superior – pragul de oprire.

Dacă существующий постоянный поток де apă (se face o baie, udarea grădinii / grădinii de legume este pornită), pompa funcționează mult timp: până când se creează presiunea presiunea în acumulator.Acest Periodic lucru totinerobischateschate se întâmplă , deoarece pompa furnizează mai puțină apă decât curge din toate punctele de analiză. După ce fluxul s-a oprit, stația funcționează o perioadă de timp, creând rezerva necesară în giracumulator, apoi se oprește și se aprinde după ce debitul de apă apare din nou.

Проблема, связанная с отказом от помпы и корректария предков

Toate staciile de pompare constau din aceleași părți, Iar defecțiunile lor sunt în mare parte tipice. Nu are nicio diferență dacă echipamentul este Grundfos, Jumbo, Alco sau orice alte companii. Bolile și tratamentul лор солнца aceleași. Diferența constă în fecvența cu Care apar aceste defecțiuni, dar lista și cauzele lor sunt de obicei identice.

Opțiuni de instalare a stației de pompare

Stația de pompare nu se oprește (nu crește presiune)

Uneori observați că pompa funcționează de mult timp și nu se va opri în niciun fel. Dacă vă uitați ла manometru, puteți vedea că stația де помпаре ню câștigă presiune. În acest caz, repararea stației de pompare este o chestiune îndelungată – va trebui să rezolvați un număr mare de motive:

Dacă limita de întrerupere a presostatului este mult mai mică decât presiunea maximă pe care o poate crea pompa și de ceva timp a funcționat нормальный, дар апои с-а оприт, мотивул эсте диферит. Poate la pampă функция ротора … Немедленное двойное действие, связанное с ацестеей, в соответствии с процедурой, связанной с функцией ротора, с узатом и «ну существует достаточное количество крови». Reparația stației de pompare în acest caz – înlocuirearotului pompei sau cumpărarea unei unități noi.

Pentru a deblocka sau înlocuirotul, scoateți capacul

Un alt motiv posibil este tensiune redusa de rețea . .. Poate că pompa funcționează in functiune la aceastază tensiune, Soluția Эсте ип регулятор напряжения. Acestea sunt mainele мотив pentru уход stația де помпаре ню се opreste și ню câștigă presiune.Există destul де multe dintre ele, astfel încât reparația stației де помпаре poate fi întârziată.

Reparația stației de pompare: adesea inclusă

Частая порция в помпеи и интервальный scurte de functionare conduc la uzura rapidă a echipamentului, ceea ce este foarte nedorit. Prin urmare, stația de pompare trebuie reparată immediat după descoperirea «simptomului». Această situație apare din următoarele Мотив:

Aer în apă

o cantitate mică de aer în apă este întotdeauna prezentă, dar când robinetul începe soercecte reacecececececeme nue nue nue nue nue nue nue nue nue nu nu nu nu nu nu nu nu nu. De asemenea, Pot Exista Mai multe Motive:

Stația de pompare nu pornește

Primul lucru de verificat este tensiunea. Pompele Sunt Foarte Solicitante la Tensiune, La Tensiune scăzută Pur și simplu nu funcționează.Dacă totul este normal cutensiunea, lucrurile sunt mai rele – cel mai probabil motorul este дефект. În acest caz, stația este transportată la un centru de service sau este instalată o pompă nouă.

Dacă sistemul nu funcționează, trebuie să verificați partea electrică

Alte motive includ o defecțiune a mufei/price, cable este sfărâmat, contactele ass / oxidate îin punctul șe lata electric car carable. Acesta este un lucru pe care il puteți verifica și Remedia. Reparații mai serioase ale părții electrice a stației de pompare sunt efectuate de specialiști.

Motorul fredonează, dar nu pompează apă (rotorul nu se rotește)

O astfel de defectiune poate fi cauzată de tensiune scazută în rețea … Verifice, mais dacestă-l, dacestă Este necesar să verificați dacă ars конденсатор в блоке … Luam тестер, verificati, modificati dacă este necesar. Dacă ню acesta este motivul, să trecem ла partea mecanică.

Первоначальный ранд, заслуга să verificați dacă existsă apă în fântână sau fantână. Apoi, verificați filtrul și supapa de reținere. Poate sunt îinfundate sau дефект. Curățați, verificați funcționarea, coborâti Conducta în poziție, porniți din nou stația de pompare.

Verificămrotul – aceasta este deja o reparație Serioasă a stației de pompare

Dacă acest lucru nu funcționează, este posibil carotul să se fi blocat. Apoi încercați să rotiți ручной arborele. Uneori, după o perioadă lungă de oprire, se „lipeste” – devine acoperită de săruri și nu se poate mişca. Dacă ню Fost posibil Să mişcați lamele у.е. mâinile,rotul poate fi blocat. Apoi continuam repararea stației de pompare prin îndepărtarea capacului de protecție și deblocarearotului.

Unele tipuri de lucrări de reparații

Unii pași de reparare a stației de pompare bricolaj sunt intuitivi. Например, curățarea unei supape de reținere Sau a unui filtru nu este dificilă, dar înlocuirea unei мембрана sau unui bec într-un acumulator hidraulic poate fi dificilă fără pregătire.

Înlocuirea “perei” acumulatorului

Сначала семя мембраны, а быстрое ухудшение состояния пористости, частая пористость, и pe термины scurt a stației de pompare, iar apa este alimentată în scuturi: fie o presiune. Pentru a verifica dacă carcasa este în membrană, scoateți dopul de la mamelon. Dacă nu aer, dar din ea iese apă, atunci membrana s-a rupt.

Diseozitivul Cu rezervor Cu Membrană este util atunci când înlocuiți o pere

pentru a începe reparațiile hidroacumulator, deconectați sistemul de la sursa de alimentar După aceea, poate fi oprit.

Mai mult, procedura este următoarea:

• Slăbim fixarea flanșei în partea de jos a rezervorului. Așteptăm scurgerea apei.
• Deșurubăm toate șuruburile, scoatem flanșa.
• Dacă rezervorul este de 100 litri sau mai mult, deșurubați piulița suportului мембраны din partea superioară rezervorului.
• Скоатная мембрана главного отверстия реципиентного дна.
• Складной резервуар – де-обицеи существует много отложений ругинит в эл.
