Настройка реле давления насосной станции своими руками (на примере РДМ-5)
При эксплуатации насосной станции можно столкнуться с ситуацией, когда сбились настройки или вышло из строя реле давления. Это легко заметить: либо уменьшилось давление в водопроводе, либо насосная станция не включается на заданной нижней границе давления.
Механическое реле давления автоматизирует работу насосной станции, управляя включением-отключением насоса для поддержания стабильного давления воды в трубопроводе. На заводе-изготовителе устанавливаются стандартные настройки: давление отключения 2,5 – 3,0 атм., включения – 1,5 – 1,8 атмосферы (в зависимости от производителя). При замеченных проблемах с напором воды в доме необходимо ответственно подойти к настройке реле давления, так как существует прямая зависимость межу настройкой реле, объемом гидроаккумулятора и напором.
Содержание
- Регулировка давления в насосной станции
- Настройка реле давления РДМ-5 насосной станции
- Ремонт реле давления насосной станции (видео)
Регулировка давления в насосной станции
Настройка реле давления начинается с проверки давления сжатого воздуха в гидроаккумуляторе.
При этом насосную станцию следует отключить от сети и бак гидроаккумулятора должен быть пуст. Для этого следует открутить боковую крышку на баке (см. рисунок – красная стрелка) и с помощью обычного автомобильного насоса с манометром проверить давление. Оно должно быть порядка 1,5 атм. Если замеренное значение меньше, давление необходимо поднять насосом до требуемого уровня. Следует отметить, что воздух в баке всегда должен находиться под давлением, и при эксплуатации насосной станции его время от времени необходимо проверять и подкачивать в случае необходимости, что увеличит срок службы мембраны гидроаккумулятора.
Если после регулировки давления в гидроаккумуляторе насосная станция не станет работать в штатном режиме, необходимо приступить к настройке самого реле давления. При этом следует помнить, что давление выключения насоса (верхняя настройка) не должна превышать давление, которое способен развить насос!
Настройка реле давления РДМ-5 насосной станции
Настройка реле давления РДМ-5 производится в работающей системе под давлением.
Для этого, включаем насосную станцию в сеть и даем насосу поднять давление в системе, после чего сработает реле и отключится двигатель.
Далее выполняем непосредственно настройку реле давления:
- Снимаем крышку реле и полностью ослабляем прижимную гайку меньшей пружины.
- Настраиваем требуемое минимальное давление (включение насоса). Для этого вращаем прижимную гайку большей пружины (по часовой стрелке – увеличиваем давление и наоборот). Затем открываем кран и даем воде стекать, при этом снижается давление в системе. Смотрим, когда включится насос и, если результат не устраивает, регулируем дальше, пока не добьемся требуемого результата..
- Регулируем давление выключения насоса (верхний предел). Вращая прижимную гайку меньшей пружины, выставляем требуемое значение верхнего давления. Поступаем следующим образом. Включаем насос, дожидаемся срабатывания реле. Если величина давления отключения не устраивает, спускаем воду, регулируем пружину и повторяем процесс.
Таким образом, мы настроили реле давления.
Ремонт реле давления насосной станции (видео)
Что же желать, если реле не настраивается? Вероятно, оно вышло из строя. Здесь существует два пути решения этой проблемы: покупка нового реле или ремонт существующего. В первом случае советуем присмотреться к современным и недорогим реле давления — стрелочным или цифровым.
Для тех, кто пока не хочет по той или иной причине менять уже морально устаревшее реле, рекомендуем воспользоваться методами ремонта и чистки реле давления РДМ-5.
Подробную процедуру ремонта вы найдете в этом видео:
В случае возникновения других неисправностей и неполадок насосной станции настоятельно рекомендуем прочесть статью, где подробнейшим образом рассмотрено, как выявить причину поломки и самостоятельно отремонтировать насосную станцию.
Реле давления РДМ 5 (Джилекс) — инструкция, регулировка
Содержание:
Проблема стабильности давления в водопроводных сетях актуальна для сооружений любого назначения.
Глубинные насосы большой мощности выкачивают воду из скважин, а циркулярные подают напор большого давления с поверхностных водохранилищ. Общая магистраль водоснабжения может выдержать этот напор, но для отдельных домов или квартир водопроводы рассчитаны на давление не более 5 атмосфер.
Чтобы понизить и стабилизировать напор перед зданием или группой частных домов ставят промежуточные емкости (гидроаккумулятор с мембраной), от которых через реле давления РДМ 5 давление воды выравнивается и поступает к потребителям. Наиболее востребованным считается реле давления «Джилекс».
Принцип работы
Несмотря на то что реле регулирует давление напора воды, его механизмы предусматривают электрические составляющие. Под давлением воды замыкаются два контакта, так осуществляется подключение к электросети:
- когда напор ниже установленного верхнего предела давления, контакты реле остаются замкнутыми, насос продолжает качать воду;
- при превышении напором верхнего предела давления контакты размыкаются, насос перестает работать.
Принцип работы не сложный, но некоторые трудности бывают у потребителей, когда осуществляется регулировка реле давления, установка нижнего и верхнего пределов.
Методика регулировки
Настройка реле давления производителями на заводах не всегда точна или не подходит для местных условий эксплуатации. Но конструкция сделана так, чтобы каждый владелец без особых проблем отрегулировал сам необходимые параметры. В частных домах насосы в точке подачи воды перед гидроаккумулятором должны создать давление напора не ниже 1,4 атмосферы. В противном случае регулировка не имеет смысла, контакты не будут замыкаться, и насос не включится. На точке подключения обязательно должен быть манометр, по его показаниям судят о величине давления:

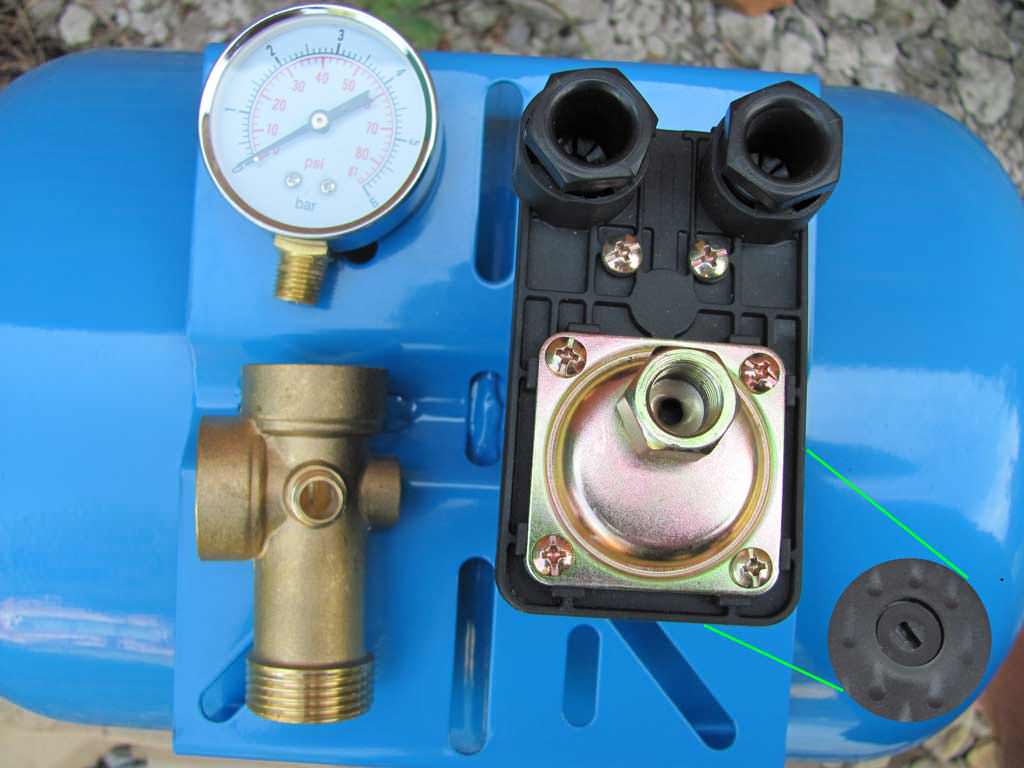

Схема подключения реле к расширительному баку- Подключаем реле давления к точке приема, как этого требует инструкция, гидроаккумулятор не подключается, вместо него устанавливается заглушка. Насос подключается к сети — таким образом проверяется работа реле при заводских настройках и герметичность сети до реле.
- Зафиксируйте показания манометра (3 атмосферы).
- Снимите крышку корпуса с реле.
Насос подключается к сети — таким образом проверяется работа реле при заводских настройках и герметичность сети до реле.Под крышкой корпуса расположены большая и малая гайки с пружинами, при вращении большой гайки по часовой стрелке сжимается фиксирующая пружина, верхний предел увеличивается. Уменьшается верхний предел вращением большой гайки против часовой стрелки.
- Отрегулируйте большой гайкой момент отключения насоса, оптимальный вариант — 2,5–3 атмосферы, возьмем 2,8.
- Проверьте давление в гидроаккумуляторе, на нем должен быть отдельный манометр, примем, что оно 1,5 атм. Подсоедините расширительный бак к реле.
- Откройте кран в самой верхней точке водопровода, если давление недостаточно, подкачайте велосипедным насосом в расширительном бачке до нужного напора.
- Открыв воду, пронаблюдайте, при каком значении манометра реле включит насос. Зафиксируйте показания нижнего предела, когда насос включается при падении напора. Примем, что это значение будет 1 атмосфера.
- 2,8–1 — разница нижнего и верхнего пределов составит 1,8 атм., это на 0,3 атмосферы больше давления в расширительном бачке.
Руководство по эксплуатации определяет, что давление нижнего предела в идеальном случае должно быть на 0,2 атмосферы больше давления в расширительном бачке. При таком соотношении установки оптимально количество включений для электронасоса, что значительно продлевает ресурс работы насоса и реле. Разницу можно откорректировать малым болтом с пружиной или изменив давление в гидроаккумуляторе, подкачать или стравить воздух.
Правильно установленные реле давления РДМ 5 «Джилекс» сделают режим насоса более экономным, уменьшат расход электроэнергии и прослужат долгое время.
