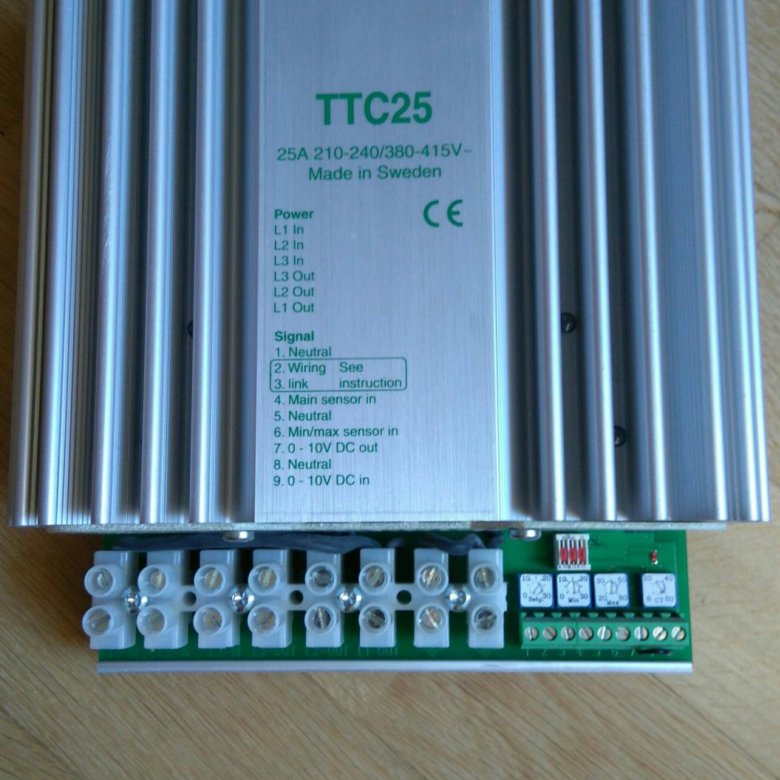

Regin TTC
Устройства Regin предназначены для поддержания заданной температуры, с помощью изменения мощности трёхфазных электрических нагревателей, работающих от сети напряжения. Идеально подходят для регулирования мощности нагрева электрических воздухонагревателей.
Режим работы
Regin серии TTC имеют контакты для подключения внешних датчиков, один из которых может быть использован для ограничения максимальной или минимальной температуры. Регуляторы автоматически изменяют закон управления в соответствии с динамикой объекта управления. Для быстро изменяющихся показателей, например, при регулировании температуры приточного воздуха они работают в режиме пропорционально-интегрального регулирования с фиксированной зоной пропорциональности 20 К и временем интегрирования равным 6 мин.
Для медленно изменяющейся показателей, например, при регулировании температуры в помещении они работают в режиме пропорционального регулирования с фиксированной зоной пропорциональности 2 К.
Изменение мощности происходит за счёт времени включения и выключения полной мощности нагревателя. Время цикла устанавливается в диапазоне 6-60 секунд. Переключение нагрузки осуществляется полупроводниковыми приборами (симисторами) в тот момент, когда ток и напряжение на нагревателе равны нулю. Это уменьшает потребление электроэнергии, исключает возникновение электромагнитных помех и увеличивает время безотказной работы оборудования.
Устройство предназначено для установки на монтажной DIN-рейке. Он включается последовательно между сетью питания и электронагревателем, включенным по схеме «звезда» или «треугольник». Возможно также использование ТТС для асимметричной нагрузки, включенной по схеме «треугольник». Устройством также можно управлять при помощи внешнего сигнала 0-10 В.
Если мощность электронагревателя превышает предельно допустимую, то можно разделить нагрузку на несколько ступеней и управлять ими, используя вместе с устройством ТТС 25/ТТС 40F/ТТС 80F вспомогательный блок TT-S4/D или TT-S6/D.
Область применения
Симисторные устройства Regin предназначены для поддержания заданной температуры с помощью изменения мощности трёхфазных электрических нагревателей, работающих от сети напряжением 380-415 В.
Купить продукцию Regin вы можете на официальном сайте по выгодной цене. Большой выбор моделей TTC представлено на Московском складе.
- /
- /
- /
- /
Regin TTC
Представляем подробное описание всех моделей Regin TTC.
Технические характеристики и функции.
| Скачать каталог |
Скачайте каталог официального дистрибьютора Regin
Pulser/TTC/TT регуляторы для электронагревателей
Регулятор для электронагревателей REGIN Pulser
Симисторный регулятор температуры, макс. нагрузка 3,6 кВт (230 В, 1 фаза) или 6,4 кВт (400 В, 2.
..5 000 Р
Регулятор для электронагревателей REGIN Pulser теперь в вашей корзине покупокРегулятор для электронагревателей REGIN Pulser/D
Симисторный регулятор температуры, макс. нагрузка 3,6 кВт (230 В, 1 фаза) или 6,4 кВт (400 В, 2…Регулятор для электронагревателей REGIN TTC2000
Симисторный регулятор температуры, макс. нагрузка 17 кВт (400 В, 3 фазы), функция ограничения…25 300 Р
Регулятор для электронагревателей REGIN TTC2000 теперь в вашей корзине покупок-

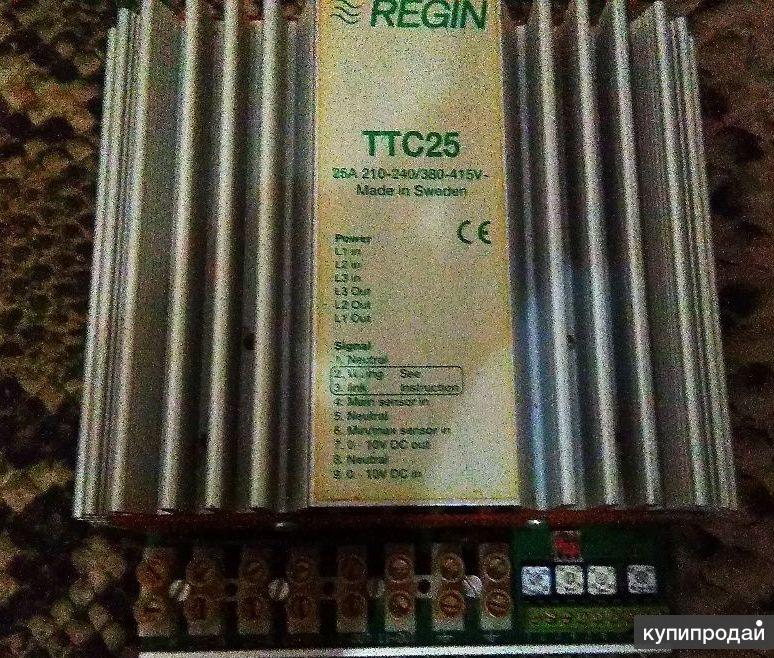

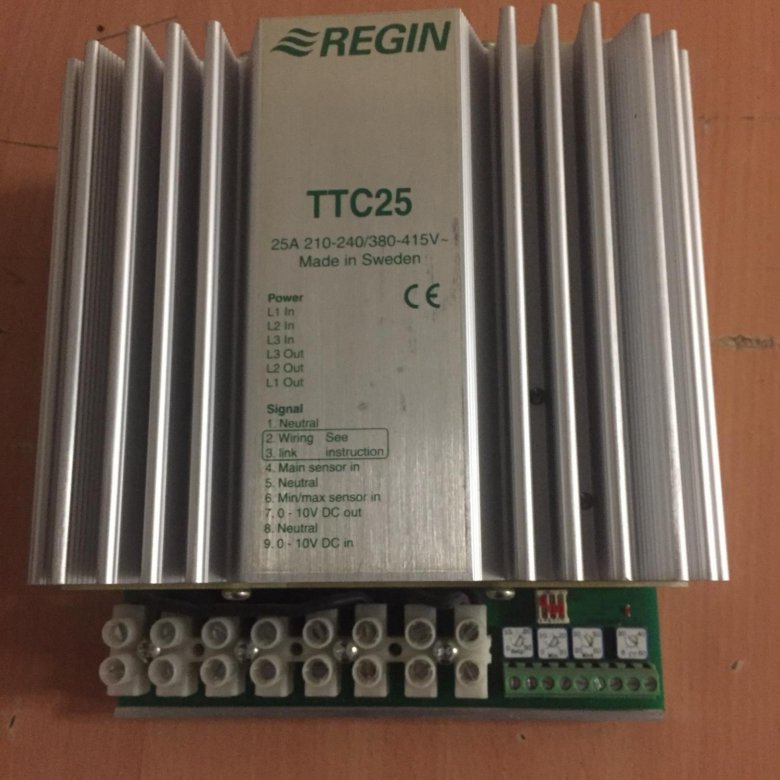

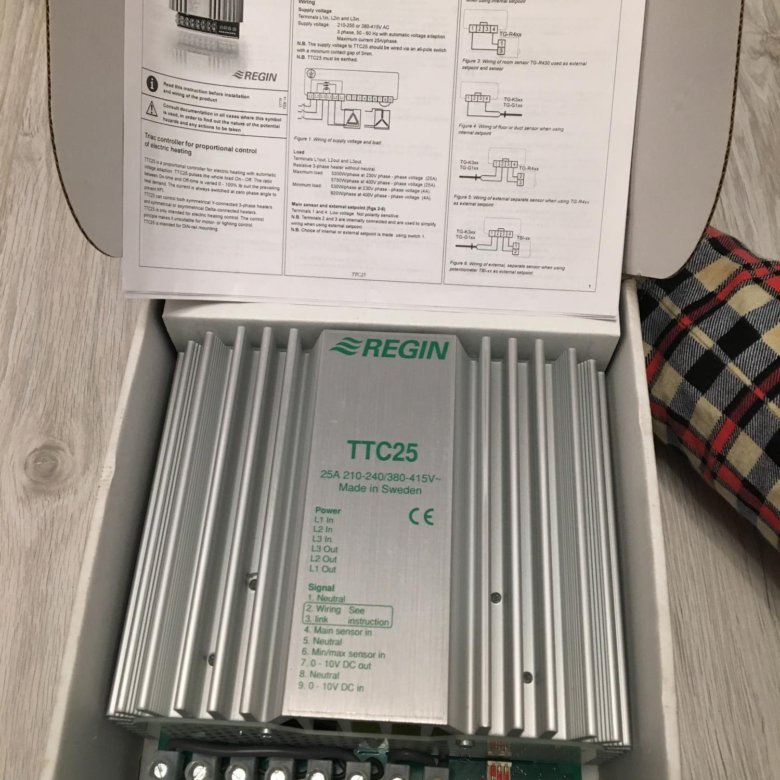

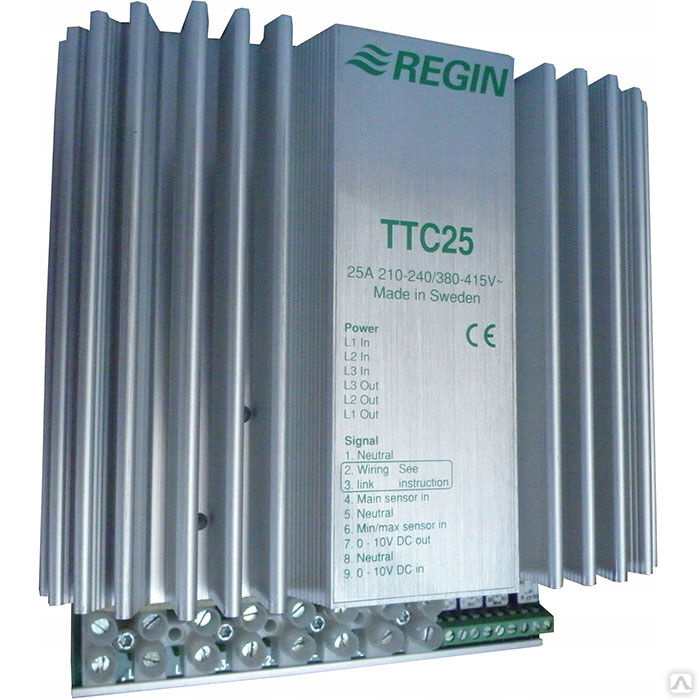

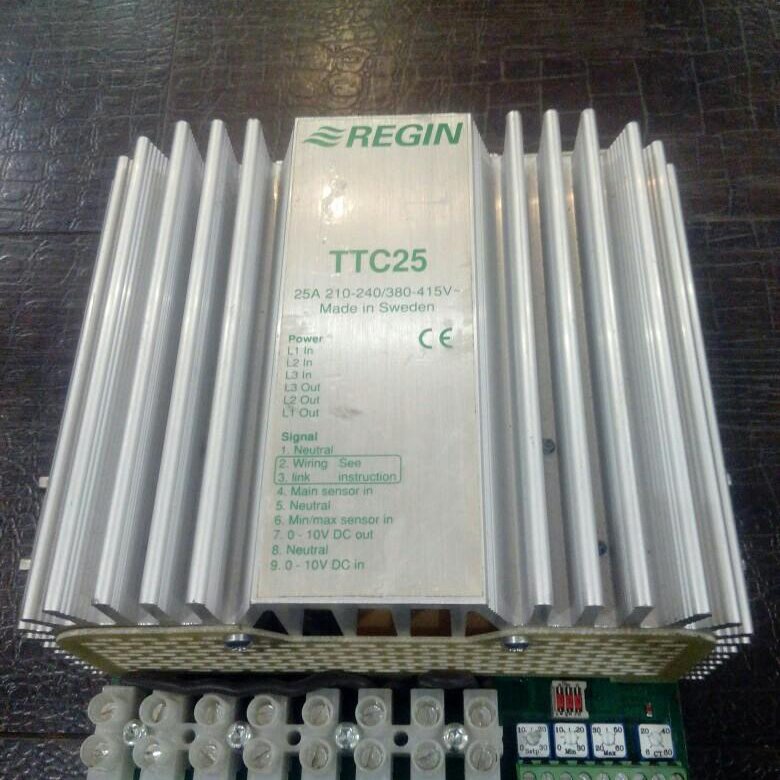

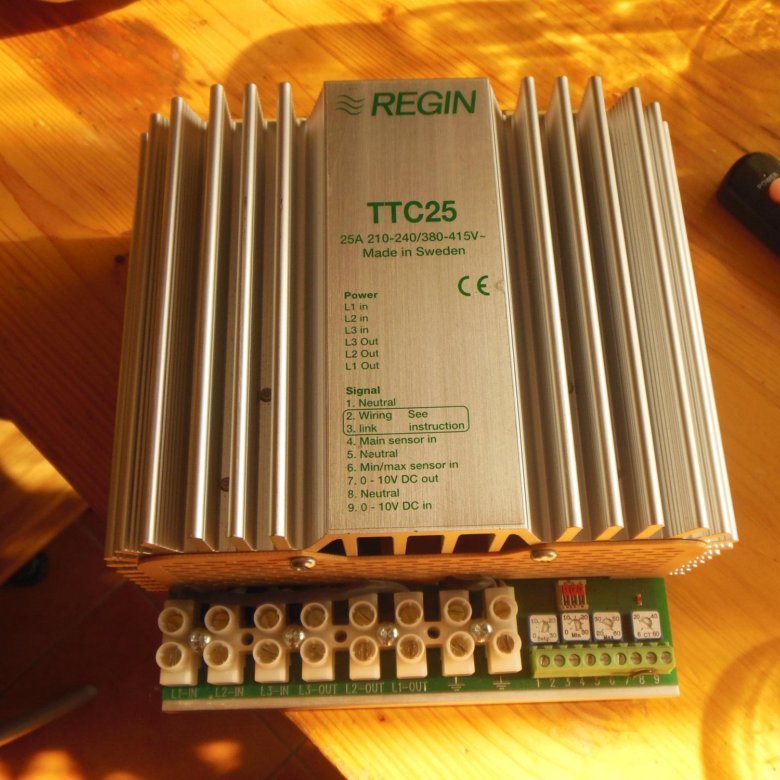

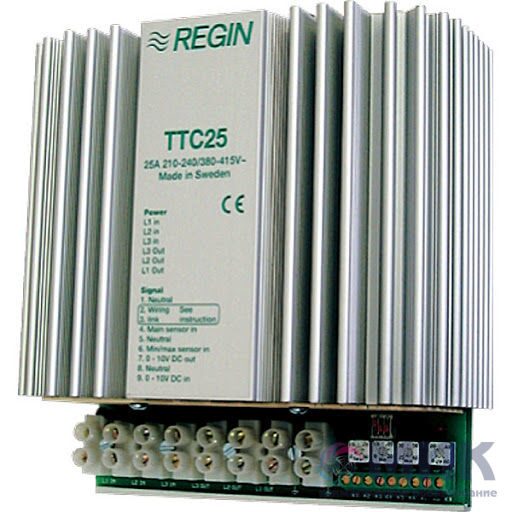

Регулятор для электронагревателей REGIN TTC25
Симисторный регулятор температуры, макс. нагрузка 17 кВт (400 В, 3 фазы), функция ограничения…22 100 Р

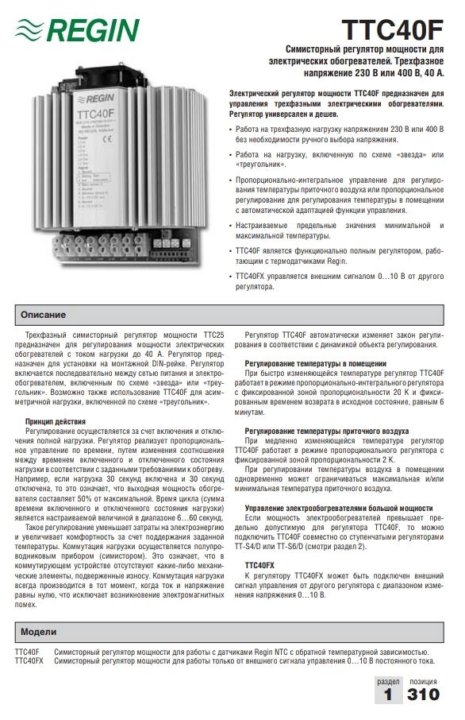

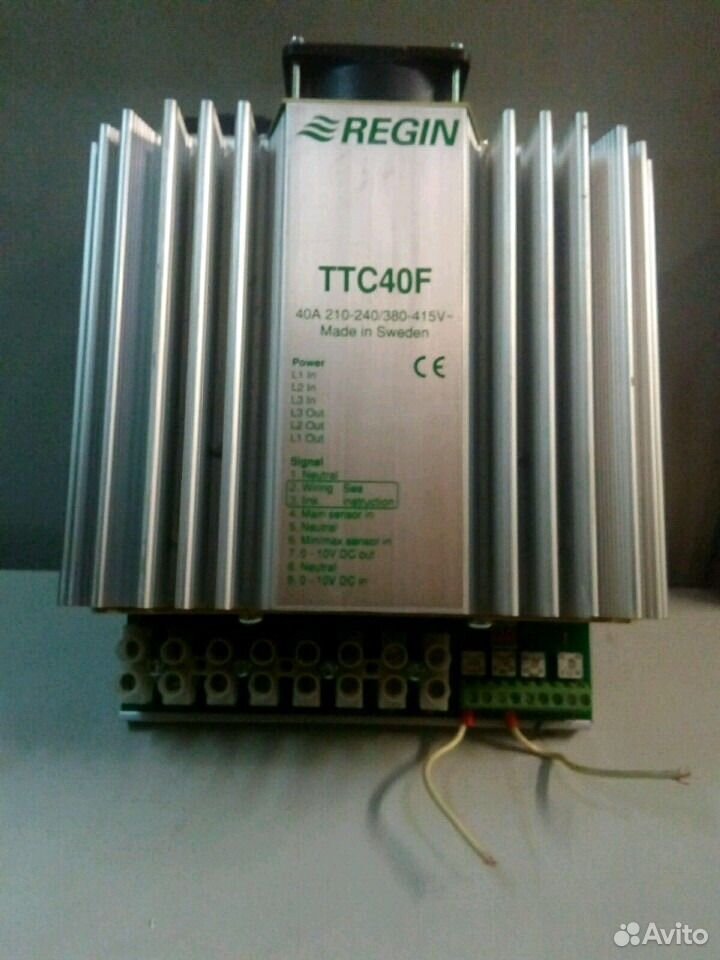

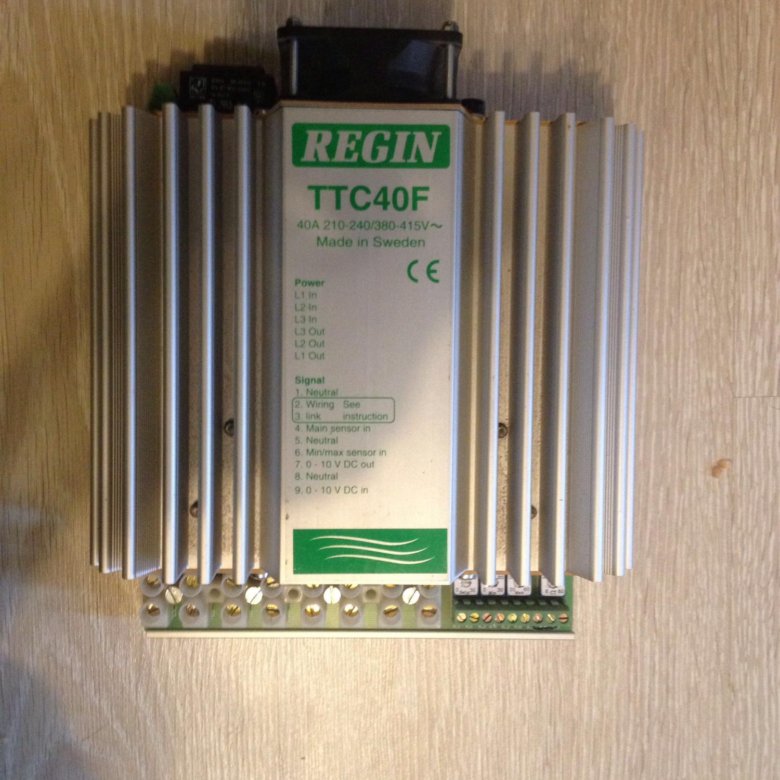

Регулятор для электронагревателей REGIN TTC25 теперь в вашей корзине покупок Регулятор для электронагревателей REGIN TTC40F
Симисторный регулятор температуры, макс. нагрузка 27 кВт (400 В, 3 фазы), функция ограничения…28 100 Р
Регулятор для электронагревателей REGIN TTC63F
Симисторный регулятор температуры, макс. нагрузка 43 кВт (400 В, 3 фазы), функция ограничения…37 500 Р
Регулятор для электронагревателей REGIN TTC63F теперь в вашей корзине покупокРегулятор для электронагревателей REGIN TT-S4/D
Шаговый регулятор для серии TTC. 4 релейных выхода 2 А, 250 В, напряжение питания 24 В, монтаж на…13 200 Р
Регулятор для электронагревателей REGIN TT-S4/D теперь в вашей корзине покупокРегулятор для электронагревателей REGIN TT-S6/D
Шаговый регулятор для серии TTC. 6 релейных выходов 2 А, 250 В, напряжение питания 24 В, монтаж…16 500 Р
Регулятор для электронагревателей REGIN TT-S6/D теперь в вашей корзине покупокРегулятор для электронагревателей REGIN Pulser-М
Симисторный регулятор температуры с функцией ограничения мин. /макс. температуры, макс. нагрузка…5 800 Р
Регулятор для электронагревателей REGIN Pulser-М теперь в вашей корзине покупокРегулятор для электронагревателей REGIN Pulser220X010
Симисторный силовой модуль с управлением от внешнего сигнала 0–10 В, макс. нагрузка 3,6 кВт (230… 7 000 Р Регулятор для электронагревателей REGIN Pulser220X010 теперь в вашей корзине покупокРегулятор для электронагревателей REGIN Pulser380X010
Симисторный силовой модуль с управлением от внешнего сигнала 0–10 В, макс. нагрузка 6,4 кВт (400…7 000 Р
Регулятор для электронагревателей REGIN Pulser380X010 теперь в вашей корзине покупокРегулятор для электронагревателей REGIN Pulser-ADD
Дополнительный силовой модуль для серии Pulser, макс. нагрузка 3,6 кВт (230 В, 1 фаза) или 6,4…5 000 Р
Регулятор для электронагревателей REGIN Pulser-ADD теперь в вашей корзине покупокРегулятор для электронагревателей REGIN Pulser-X/D
Симисторный силовой модуль с управлением от внешнего сигнала 0–10 В, макс. нагрузка 3,6 кВт (230… 7 100 Р Регулятор для электронагревателей REGIN Pulser-X/D теперь в вашей корзине покупокРегулятор для электронагревателей REGIN TTC25X

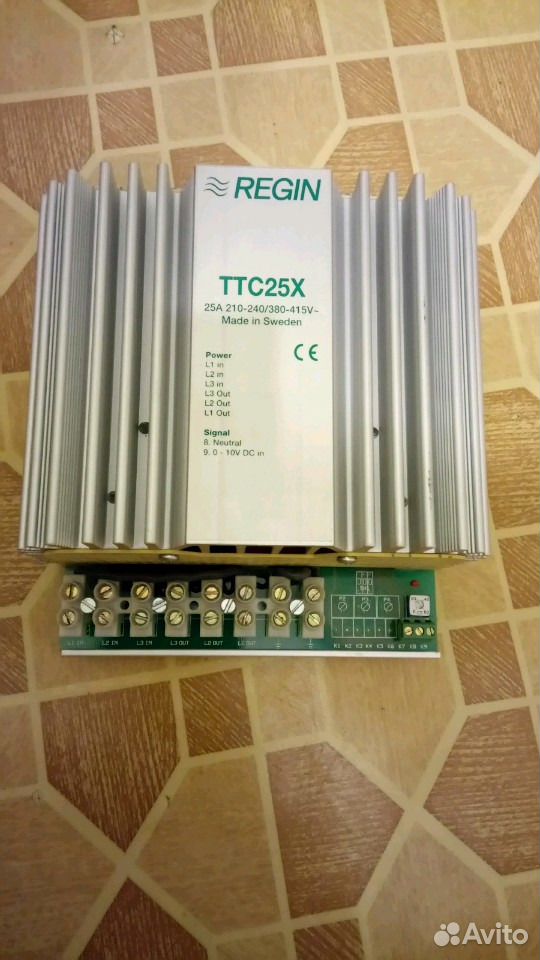

Симисторный регулятор мощности с управлением от внешнего сигнала 0–10 В, макс. нагрузка 17 кВт…20 400 Р

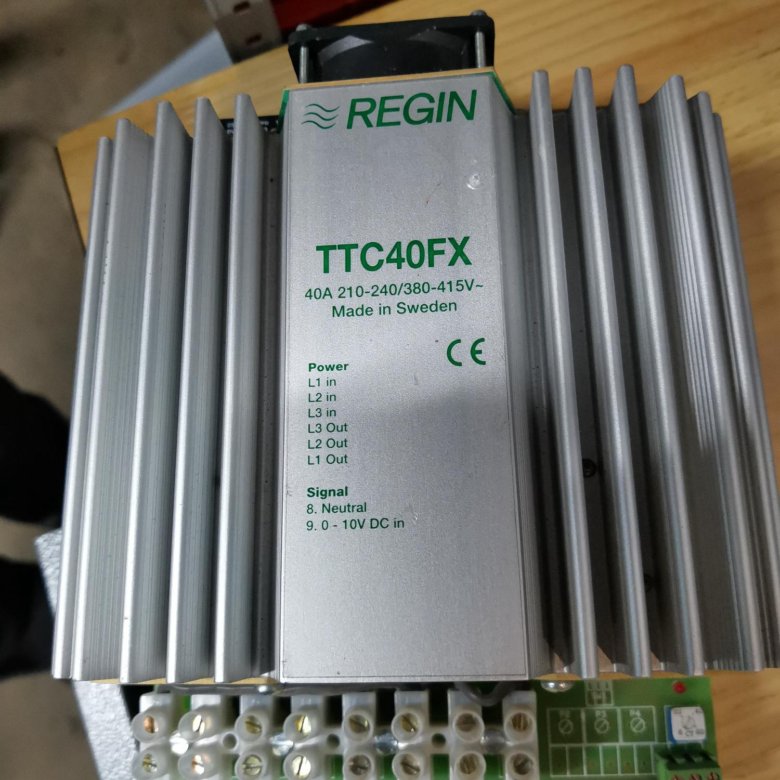

Регулятор для электронагревателей REGIN TTC25X теперь в вашей корзине покупокРегулятор для электронагревателей REGIN TTC40FX
25 800 Р
Регулятор для электронагревателей REGIN TTC40FX теперь в вашей корзине покупокРегулятор для электронагревателей REGIN TTC80F
Симисторный регулятор температуры, макс. нагрузка 55 кВт (400 В, 3 фазы), функция ограничения…44 700 Р
Регулятор для электронагревателей REGIN TTC80F теперь в вашей корзине покупок
..
нагрузка 17 кВт (400 В, 3 фазы), функция ограничения…
нагрузка 27 кВт (400 В, 3 фазы), функция ограничения…
4 релейных выхода 2 А, 250 В, напряжение питания 24 В, монтаж на…
/макс. температуры, макс. нагрузка…
нагрузка 6,4 кВт (400…
нагрузка 3,6 кВт (230… 7 100 Р Регулятор для электронагревателей REGIN Pulser-X/D теперь в вашей корзине покупок
нагрузка 27 кВт…Погружной датчик, NTC Regin, для использования с серией TTC
Технические характеристики Программное обеспечение и документация АксессуарыСтатьи
(2 ст)
ТГ-Д130
Погружной датчик
- Чувствительный элемент
- НТЦ
- Номинальное сопротивление
- 15. ..10 кОм
- Диапазон температур
- 0…30 °С
- Длина вставки
- 135 мм
ТГ-Д170
Погружной датчик
- Чувствительный элемент
- НТЦ
- Номинальное сопротивление
- 15. ..10 кОм
- Диапазон температур
- 40…70 °С
- Длина вставки
- 135 мм
..10 кОм
..10 кОмТехнические характеристики
| Чувствительный элемент | NTC, 15…10 кОм |
|---|---|
| Постоянная времени | 4с |
| Диаметр | R1/4″ 6 мм |
| Материал зонда | Нержавеющая сталь, SUS304 |
| Номинальное давление | PN10 |
| Длина кабеля | 1,5 м |
| Класс защиты | IP65 |
Программное обеспечение и документация
Описание изделия
- ТГ-Д1. ../Д230 (РУ)
../Д230 (РУ)Другая документация
- Окруж. Заб. (EN)
- Таблица сопротивлений (EN)
- Таблица сопротивлений NTC Regin (EN)
Аксессуары
DF
Монтажный фланец для датчиков длиной 135 мм для монтажа в вентиляционных каналах
ПЕРЕХОДНИК
Переходник 1/4″ на 1/2″. Для монтажа погружных датчиков в 1/2″.
REGIN TTC 2000 ИНСТРУКЦИИ Pdf Скачать
TTC2000
TTC2000
207
160
ВАЖНО: Прочтите эти
инструкции перед установкой и
!
проводка изделия.
L1
L1
L2
L2
L3
L3
in
out
in
out
in
out
Switches
Min
Max
CT
Рис.
1
1 2 3 4 5 6 7 8 9
Уставка
Рис. 2
Коробка 116 428 22 KÅLLERED SWEDEN
Тел.: +46 (0)31 720 02 00 Факс: +46 (0)31 720 02 50
®
Аренда передового испытательного оборудования
www.atecorp.com 800-404-ATEC (2832)
5
ИНСТРУКЦИИСимисторный регулятор для пропорционального управления
электронагрева
TTC2000 – пропорциональный регулятор для электронагрева с автоматической
адаптацией напряжения. TTC2000 включает и выключает всю нагрузку. Соотношение
между временем включения и временем выключения варьируется от 0 до 100% в соответствии с преобладающим теплом
спрос. Ток всегда переключается при нулевом фазовом угле, чтобы предотвратить
RFI.
TTC2000 в первую очередь предназначен для использования с датчиками Regin TG либо для
регулирования приточного воздуха, либо для управления помещением с ограничением максимальной и/или минимальной
температуры приточного воздуха.
TTC2000 также может управляться внешним управляющим сигналом 0…10 В постоянного тока.
TTC2000 может управлять как симметричными трехфазными нагревателями, соединенными звездой, так и
, симметричными или асимметричными нагревателями, соединенными треугольником.
TTC2000 предназначен только для управления электрическим обогревом. Принцип управления
делает его непригодным для управления двигателем или освещением.
Установка
Установка TTC2000 на стене, в шкафу или другом корпусе.
Установите TTC2000 вертикально текстом вверх.
Класс защиты:
IP30.
Температура окружающей среды:
0–40°C
N.B. TTC2000 излучает прибл. 45 Вт тепла при полной мощности, что должно быть
рассеялся.
Примечание. Передняя крышка не имеет шарниров и может выпасть при откручивании винта
.
Проводка
Напряжение питания (рис. 1)
Клеммы L1in, L2in и L3in.
Напряжение питания: 210–255 или 380–415 В переменного тока
3 фазы, 50–60 Гц с автоматической адаптацией напряжения.
Максимальный ток 25 А/фаза.
Примечание. Напряжение питания к TTC2000 должно подаваться через многополюсный переключатель
с минимальным зазором между контактами 3 мм.
Примечание. TTC2000 должен быть заземлен.
Нагрузка (рис. 1)
Клеммы L1out, L2out и L3out.
Резистивный трехфазный нагреватель без нейтрали.
Максимальная нагрузка:
3300Вт/фаза при напряжении 230В фаза-фаза (25А).
5750Вт/фаза при 400В фаза-фазное напряжение (25А).
Минимальная нагрузка:
530 Вт/фаза при напряжении 230 В фаза-фаза (4 А).
920Вт/фаза при 400В фаза – фазное напряжение (4А).
Клеммная колодка безвинтового типа.
Чтобы открыть зажимные губки, вставьте отвертку в верхнюю прямоугольную прорезь
. См. рис. 2. Вставьте провод в большее круглое отверстие и
удалите отвертку. Убедитесь, что провод надежно закреплен.
ИНСТРУКЦИИ
Основной датчик и внешняя уставка (рис.
3-7)
Клеммы 1 и 4. Низкое напряжение. Не чувствителен к полярности.
Примечание. Клеммы 2 и 3 имеют внутреннее соединение и используются
для упрощения проводки при использовании внешней уставки.
Примечание. Выбор внутренней или внешней уставки осуществляется с помощью переключателя 1
.
Ограничительный датчик (рис. 8)
Клеммы 5 и 6. Низкое напряжение. Не чувствителен к полярности.
При управлении комнатной температурой температура приточного воздуха
может быть ограничена до максимума и/или минимума. Ограничительный датчик размещается
в приточном воздуховоде после отопителя.
Выбор функции осуществляется переключателями 2 и 3. Выбор ограничения
температура производится на потенциометрах Min и Max.
Примечание. В качестве ограничительного датчика необходимо использовать TG-K360.
Рисунки
Рис. 1: Подключение напряжения питания и нагревателя.
Рис. 2: Инструкция для безвинтовой клеммной колодки.
Рис. 3: Подключение комнатного датчика TG-R530 или
TG-R6xx при использовании внутренней уставки.
Рис. 4: Подключение комнатного датчика TG-R430, используемого в качестве внешней уставки, и датчика
.
Рис. 5: Подключение напольного или воздуховодного датчика при использовании внутренней уставки.
Рис. 6: Подключение внешнего отдельного датчика при использовании TG-R4xx в качестве внешней уставки
.
Рис. 7: Подключение внешнего отдельного датчика при использовании потенциометра
TBI-xx в качестве внешней уставки.
Рис. 8: Подключение ограничительного датчика.
Примечание. Необходимо использовать TG-K360.
Рис. 9: Подключение внешнего управляющего сигнала
Настройки
Потенциометры
Уставка. Уставка 0 – 30°C.
Мин.
Минимальный предел температуры приточного воздуха при рабочем помещении
контроль температуры.
Макс.
Максимальный предел температуры приточного воздуха при работающем помещении
Контроль температуры.
