Как настроить и отрегулировать газовый котел

0

Настройка и регулировка газового котла своими руками

5 (100%) голосов: 4

Газовые отопительные приборы очень часто используются в частных домах и городских квартирах. Владельцы могут самостоятельно осуществлять регулировку агрегатов, задавая комфортный температурный режим в помещении.

• Настройка котла своими руками
• Изменение температуры горячего водоснабжения
• Регулировка клапана SIT
• Клапан байпас
• Автоматика

Установив газовые генераторы, вы не будете зависеть от коммунальных предприятий и сможете расходовать топливо по своему усмотрению. Однако, для того, чтобы процесс эксплуатации был экономичным и в то же время эффективным, очень важно произвести верную настройку газового котла. Этой теме и посвящена данная статья.

Настройка котла своими руками

Правильная регулировка газового котла нужна для:

• экономии ресурсов;
• комфортного нахождения в помещении;
• увеличения срока службы оборудования.

В первую очередь, необходимо верно определиться с мощностью отопительного оборудования. Важно принимать во внимание особенности помещения: число и площадь окон, дверей, качество утепления, материал, из которого выполнены стены. Минимальный расчет ведется от теплопотерь за единицу времени.

Как известно, сила нагрева находится в непосредственной зависимости от модуляции газовой горелки. Если у вас агрегат с электронным управлением, тогда приводится в действие термостат, который подсоединяется к комнатному термометру.

Регулировка осуществляется в автоматическом режиме: термометр измеряет температуру в помещении. Как только ее показатели становятся ниже комфортной, он подает сигнал на запуск горелки либо увеличение силы пламени.

В обычном режиме термометр контролирует температурный режим только в одном помещении. Но если вы монтируете вентили перед каждым радиатором, контроль будет в каждой комнате.

Что входит в работы по обслуживанию газового котла?

Можно выполнить регулировку горелки вручную, посредством воздействия на газовый клапан. Это актуально для атмосферных котлов с открытой камерой сгорания. Например, в моделях Protherm Гепард, Протерм Медведь клапан регулируется посредством электродвигателя. Для изменения настроек необходимо перейти в сервисное меню. Обычно эту работу выполняет специалист, а сам пользователь уже действует согласно инструкции.

Однако, все же знать, как вызвать скрытое меню для регулировки, необходимо. Рассмотрим несколько примеров.

Прежде чем перейти в меню и выполнить настройку, нужно выполнить последовательность действий:

• открыть краны на батареях;
• на комнатном термостате нужно задать максимальные значения;
• в настройках пользователя установить максимальный температурный режим, который вы обычно задаете при максимально низкой температуре на улице. Горелка всегда отключается, когда показатели на 5°С превышают установленные. Например, при 75°С отключение произойдет по достижению 80°С;
• теплоноситель следует охладить до 30°С.

Для Protherm Gepard:

1. Нужно удерживать клавишу Mode на панели. Как только увидите на дисплее ноль, установите значение 35 нажимая «+» и «-«.
2. Далее нажмите Mode для подтверждения;

когда на экране загорится d.0, надо ввести номер строки в меню. Эти манипуляции также производятся посредством нажатия «+» и «-» d.(номер). Для того, чтобы настроить максимальную мощность горелки, необходимо выбрать d.53, для минимальной — d.52.

3. Для того, чтобы перейти к выбору параметра, также используется Mode, меняется он «+» и «-«.
4. Установка получает автоматическое подтверждение.
5. Вернитесь в исходное меню и удерживайте Mode.

В то время, когда осуществляете регулировку посредством панели, отслеживайте изменение пламени и интенсивность температуры.

Дисплей газового котла Протерм Пантера

Для Протерм Пантера порядок действий другой:

1. Удерживайте Mode около семи секунд.
2. Далее вводится код 35.
3. Подтверждается ввод.
4. При появлении в левой части экрана d.00, посредством двух кнопок надо ввести номер.
5. Затем измените параметр с правой стороны экрана, используя клавиши 3.
6. После подтверждения надо кликнуть mode для того, чтобы выйти из меню.

Изменение температуры горячего водоснабжения

Для того, чтобы отрегулировать подачу воды до оптимальных показателей, необходимо уменьшить мощность горелки. Порядок действий будет таков:

• нужно открыть смеситель для переключения котла в режим горячего водоснабжения;
• задать температурный режим 55°С;
• перейти в сервисное меню таким образом, как было описано для Протерм;
• выбрать параметр d.53 и кликнуть Mode;
• затем в строке вы увидите максимальную мощность.

Если выбрать сразу минимальное значение 90, то температура воды из крана будет не очень комфортной. Задаем 80 и получаем повышение градуса. Понемногу повышайте значения, до тех пор, пока вы не будете удовлетворены подачей ГВС.

Регулировка клапана SIT

В комплектацию автоматики некоторых приборов входит газовый клапан типа SIT. Его можно встретить в моделях Vaillant и Протерм. Такая настройка газовых котлов осуществляется посредством вращения болтов на клапане. Для изменения параметров мощности следует изменить давление. Нормальными считаются значения 1,3 — 2,5 кПа. Для того, чтобы уменьшить давление в режиме ГВС надо вращать гайку регулировки.

Клапан байпас

Если в помещении батареи прогреваются неравномерно, то необходимо увеличить скорость движения теплоносителя. Для этого винт байпаса прокручивается по часовой стрелке.

Если при включении отопления в батареях начинает шуметь жидкость, то это является сигналом для снижения скорости теплоносителя. Выполняется это при помощи вращения винта в обратном направлении. Для настройки и измерения нужно использовать манометр либо цифровой дифманометр. Он укажет номинальное давление, которое не должно быть больше 0,2-0,4 Бар.

Автоматика

Многие современные газовые котлы оснащены функцией автоматического выбора режима работы в зависимости от наличия людей в комнатах. Таким образом, будет поддерживаться температурный режим на определенном уровне даже в случае, когда хозяев нет дома. Подобная настройка может использоваться только при условии периодического контроля системы со стороны соседей или родственников. Это обусловлено тем, что при аварийном отключении вся система обогрева здания будет сломана.

Подробнее про виды автоматики газовых котлов можете прочитать здесь.

Отзывы пользователей и специалистов, занимающихся решением подобных проблем, свидетельствуют о том, что причинами, по которым котел может выключиться, могут быть следующие:

• снижение напряжения в сети;
• отключения электричества;
• снижение давления газа;
• уменьшение сечения дымохода в случае, если там образовался лед;
• погасание горелки из-за сильного ветра, который попал в камеру сгорания.

Именно поэтому такие приборы требует регулярного контроля, иначе последствия могут быть очень серьезными.

По каким причинам тухнет газовый котел?

Правильно выполненная настройка газового котла — это качество работы оборудования. Поэтому лучше доверить это дело специалистам. Но и, конечно, иметь хотя бы малейшее представление о том, как функционирует газовый отопительный прибор и какие манипуляции можно выполнять для настройки тех или иных элементов знать необходимо.

Теги: обслуживание котла

советы по настройке оборудования для корректной работы

Не можете найти инструкцию? Рекомендации из брошюры вам не помогли? У вас есть возможность прочитать нашу статью о настройке котлов. Если не знаете, как обходиться с газовым оборудованием, вам нужен мастер. Но согласитесь, не помешает раз за разом экономить время и деньги благодаря знаниям об основных настройках. Эффективная регулировка газового котла намного проще, чем может показаться.

Из статьи вы поймете принципы регулировки давления, тяги и мощности при работе устройства. Узнаете вероятные причины проблем вместе с вариантами их устранения. Если вам предстоит настройка котла, пользуйтесь нашими материалами. Не забывайте о правилах безопасности, и вы успешно настроите прибор, устраните мелкие неполадки.

Настройками газового котла следует интересоваться задолго до покупки, с учетом нужд и разных особенностей. Мы написали, какие параметры можно или нужно менять в используемом приборе. Новое устройство следует настраивать и готовить к работе, а некоторые нежелательные моменты удастся скорректировать.

Содержание статьи:

• Настройка автоматики котла и давления
• Подготовка котла к работе
  • Как отрегулировать тягу в котле?
  • Настройка зажигательного устройства
• Регулировка мощности газового котла
• Выводы и полезное видео по теме

Настройка автоматики котла и давления

Перенастройку выполняют в случае, если автоматика срабатывает слишком часто. Эту неполадку называют тактованием, и возникает она из-за чрезмерного роста температуры теплоносителя. Уменьшите подачу газа в основную горелку, так вы защитите котел от износа.

У метода есть также запасной вариант — достаточно скрутить кран перед котлом. Помните, что неполное сгорание топлива приводит к увеличению объема дымовых газов и гари.

Место установки котла на кухне: газ можно убавлять краном после подводки, а также на опуске, если это не помешает работе плиты и других газовых приборов

Чтобы избавиться от тактования, перенесите (если есть) в более холодное место или снизьте температуру воздуха в месте установки. Увеличьте количество теплоносителя в системе отопления. Замените основную горелку, если тактование появилось из-за ее повышенной мощности.

Проблемы с автоматикой и частое выключение наблюдают при таких обстоятельствах:

• упало или подпрыгнуло напряжение;
• сильный ветер погасил горелку;
• уменьшилась проходимость дымохода;
• снизилось давления газа.

Чтобы улучшить работу автоматики, наведите рукоятку автоблока (газового клапана) на положение «искра». Загорится запальник (пилотная горелка, запальная горелка). Оставьте ручку на 30 секунд в таком положении, после чего верните на позицию «выключено» — белый кружок.

Котлы выпускают с термостатами (терморегуляторами), суточными и недельными программаторами. Терморегулятор отключает котел при достижении заданной температуры, потом прибор включается автоматически. Пока хозяева в отъезде, они могут положиться на регулятор с 7-дневным периодом работы. Суточный прибор снимает потребность в постоянном контроле за котлом.

Недельный программатор для газовых котлов Computherm Q7, на котором можно выбирать порог чувствительности, задавать параметры перехода между отоплением и охлаждением и блокировать кнопки

Давление налаживают на автоблоке. К примеру, возьмем Eurosit 630. Агрегат поддерживает температуру воды в отопительном контуре и останавливает подачу газа в опасной ситуации. На Eurosit 630 есть ручка, которая крутится и имеет 7 режимов пламени, — наведите ее на положение «1», снимите крышку и прикрутите винт слева под рукояткой. Крутите по часовой — подача газа будет меньше и плавнее, автоматика заработает лучше.

Настройте также максимальный режим. Наведите ручку на «7» и прикрутите винт на дне агрегата, теперь уже против часовой стрелки. От уменьшения уровня пламени снизится давление газа и эффективность горелки котла на той же настройке мощности.

Определите сначала нужные стороны на автоблоке. Поверхность с рукояткой считайте боковой. Агрегат устанавливают по-разному: иногда эта сторона сбоку, иногда сверху. Не перепутайте нужные винты (позолоченные) с креплениями.

Давление нужно снизить в таких случаях:

• пламя гаснет вскоре после загорания;2
• при зажигании ;
• пламя выходит за отведенные ему пределы;
• красный или красно-оранжевый цвет огня.

Давление обычно повышается зимой: газораспределительные компании поднимают значение с 200 до 280 мм водяного столба. Установите регулятор давления или уменьшите подачу через опуск.

Подготовка котла к работе

Устройство регулируют после установки, зажигания и длительного простоя. После монтажа проверяют все датчики и предохранители, работоспособность узлов.

Подключение и первую настройку газового котла должны выполнять сотрудники компании, с которой был подписан договор на ТО: они обязаны проверить все ключевые показатели и датчики, испытать прибор в действии и провести инструктаж

При запуске котла необходимо проделать пять шагов:

1. Прогрейте устройство.
2. Полностью откройте .
3. Отрегулируйте пламя на всю мощность, до голубого и желтого сегментов.
4. Прикрывайте вентиль на опуске до удаления желтой части огня.
5. Проверьте режимы работы и автоматику, которая отвечает за безопасность.

Это же проделывают после установки.

Котлы нуждаются в регулярной очистке. После перерыва в работе устройства дымоход заполняют насекомые и пауки. Осмотрите трубу и вентилятор, уберите мелкую живность. Устраните налет из продуктов горения и льда. Очистите от сажи камеру сгорания. В загрязненном состоянии она вызывает проблемы с зажиганием.

По этой же причине стоит удалить грязь из изолятора, где находится провод, который идет в камеру сгорания. Очистите элемент мягкой тканью. Большое количество грязи убирайте растворителем. Подсушите изолятор, прежде чем возобновить работу котла.

Вовремя удаляйте . Если котел плохо греет воду, то промойте также отопительный контур. Залейте горячей воды и добавьте средство для устранения минеральных отложений. Проверьте работу датчика протока, и если с ним все в порядке — пользуйтесь котлом.

Как отрегулировать тягу в котле?

Со временем ослабевает тяга, поэтому проверьте ее в устройстве и дымоходе. Взгляните в смотровое окно. Прочистите отводящие пути от сажи. Тягу ухудшает плохая погода: газы не всегда выходят полностью, а приходящий воздух может нарушать работу горелки. Осмотрите строение дымохода, сравните его с требованиями по СНиП 2.04.05-91.

Дефлектор улучшает тягу в дымоходе, так как создает эффект падения давления, а кроме него, используют также дымовые вентиляторы и дымоходные флюгеры

Регулятор тяги (шибер) устанавливают при избыточной тяге. В связи с этим появляется противоположная проблема. Дымоход чрезмерно остывает и постепенно покрывается конденсатом изнутри. Труба забивается от скопления сажи и льда. Если забыть покрутить шибер хотя бы раз в 2—3 дня, потом этот прибор портится, смена положений открыто/закрыто становится невозможной.

Подбирайте регулятор тяги по принципу: больше длина или высота дымохода — меньше диаметр шибера по сравнению с этим же показателем трубы. Тогда дымоход прослужит дольше.

Есть также регуляторы горения, которые иногда называют механическими регуляторами тяги и мех. терморегуляторами. Приборы этого типа чаще устанавливают на твердотопливных устройствах, но на газовых их используют тоже — водяной термостат — на нем нет цепочки. Агрегаты для газовых котлов не влияют на регулирование тяги в дымоходе.

Настройка регулятора горения для газового котла выглядит так:

1. Перед установкой слейте воду из котла, и если систему отопления невозможно изолировать кранами, то удалите весь теплоноситель.
2. Уберите заглушку и вкрутите вместо нее регулятор.
3. Потом заполните систему теплоносителем и разожгите горелки.
4. Прокрутите рукоятку до нужного положения по температуре.

Ориентируйтесь на отметки на маховике, если точная температура на регуляторе не отображается. Летом ставьте ровно посередине промежутка между низким и средним значениями. Зимой — между средним и высоким.

Шибер с задвижкой: такие регуляторы тяги используют наряду с приборами с внутренней заслонкой, которую можно крутить внешней ручкой

Прежде чем остановиться на каком-то оптимальном значении, проверьте все режимы температуры.

Настройка зажигательного устройства

Подготовьте плоскогубцы, мультиметр, отвертки, рожковые ключи и спирт. Аккуратно снимите клеммы, замкните между собой и подожмите плоскогубцами. Запустите пилотную горелку. Учтите его и проверьте сопротивление мультиметром. Если значение не 1—2 Ома, замените измеритель тяги на новый. Если в пределах нормы — прочистите датчик ваткой, смоченной в спирте. Установите обратно и проверьте, заработало ли зажигательное устройство.

Иногда проблема остается. В таком случае осмотрите прерыватель термопары (тягопрерыватель): снимите клеммы и определите сопротивление. Если значение не соответствует 3 Омам, воспользуйтесь рожковыми ключами.

Инструментом № 9 уберите гайку, которая соединяет прерыватель и термопару. Потом ключом № 12 открутите тягопрерыватель на полоборота. Затем возьмите вставку с контактами и снимите прерыватель. Соедините ключом № 9 электромагнитный клапан и термопару. Проверьте зажигание. Если не включается — проблема в термопаре.

Уберите крепеж между термопарой и пилотной горелкой ключом № 10 и проверьте электродвижущую силу термоэлемента вольтметром. В случае с работающей термопарой просто протрите спиртом ее соединение с прерывателем и соберите все обратно.

Переносной мультиметр выполняет функции тестера, омметра, амперметра и вольтметра: устройства бывают цифровыми, аналоговыми, иногда в виде измерительных клещей

Подача газа к котлу происходит так:

1. Газ попадает в сетчатый фильтр, который очищает топливо от твердых микрочастиц.
2. Топливо идет дальше при открытом вентиле и электромагнитном клапане.
3. Газ поступает на пилотную горелку.
4. Зажженный запальник дает пламя на основную горелку и на термопару.

Контрольная система пускает пламя на основную горелку, если огонь присутствует также на пилотной. Прекращает подачу топлива при отсутствии или сильном снижении тяги в дымоходе. Автоматическая схема регулирования дает максимальную безопасность при подаче газа к котлам и другим подобным устройствам.

Регулировка мощности газового котла

В этом случае стоит задача снизить или увеличить показатель. Непрямой способ регулировки подразумевает уменьшение подачи через краны: который стоит после подводки к котлу и тот, что на опуске. Диапазон регулирования уменьшится, поэтому лучше предпочесть прямые методы.

Чтобы увеличить мощность, выберите вариант:

1. Настройте горелку на желаемый показатель — актуально для модулирующих агрегатов.
2. Купите более производительную горелку.
3. Замените форсунки на большие по сечению. Помните, с ростом теплоотдачи у котла вырастет потребление газа, риск поломки раньше срока, снизится КПД.

В идеале настройку по увеличению мощности лучше доверить специалисту по котлам. Рост мощности по указанным вариантам достигает 15 %. Если этого недостаточно, используйте дополнительные устройства для обогрева комнат. Не забывайте очищать котел, чтобы сохранять уровень мощности.

Трубки с микрофакелами для атмосферной горелки — такой прибор работает практически бесшумно, но отличается низкой мощностью, высушивает воздух в помещении и зависит от большого количества внешних факторов

Иногда приходится уменьшать мощность. Сначала ее регулируют через меню: параметрами температуры теплообменника и времени антициклирования. Затем настраивают . При потребности меняют горелку на модуляционную.

Причины для изменения мощности котла:

1. Увеличение: нужно переоборудовать прибор одновременно с наращиванием мощности, подключить бойлер косвенного нагрева, увеличилась площадь для отопления.
2. Снижение: отказ от одной из функций (отопления или горячего водоснабжения), части функционала (обогрева отдельных комнат, теплого пола), снижение производительности котла.

При избыточном потреблении топлива стоит осмотреть вторичный теплообменник и удалить остатки солей вручную или химическим составом. На загрязнение укажет характерное бульканье при работе котла.

Расход повышается из-за низкой удельной теплоты сгорания (теплотворности) газа. Норма составляет не меньше 7 600 ккал м³. У плохо осушенного топлива теплотворность опускается почти в два раза.

Настройте также . Их регулируют, зависимо от строения:

• у одностадийных есть только положения «включен» и «выключен»;
• двухстадийные клапаны оборудуют 1 входом и 2 выходами, а открываются они на промежуточном положении;
• трехстадийные есть у котлов, у которых два уровня мощности;
• с помощью моделирующих клапанов мощность удается регулировать более плавно, у них много режимов пламени, помимо положений «включено» и «выключено».

Смотрите на цвет пламени. Если имеет заметную желтую часть, прикрутите вентиль на опуске, чтобы снизить подачу топлива.

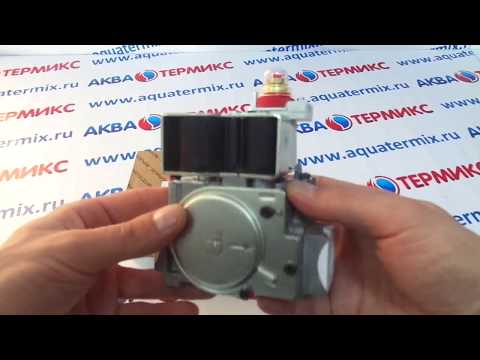

Многофункциональный газовый клапан 845 SIGMA с модуляцией мощности, регулятором выходного давления и блоком управления подачей топлива — рассчитанный на разные виды резьбы и фланцы

Еще раз задайте рабочую температуру отопления на терморегуляторе. Принцип его действия заключается в том, что в работу включается стержень. С падением температуры элемент уменьшается и открывает подачу топлива. Рост температуры приводит к увеличению стержня, отчего газ начинает поступать в меньшем объеме.

При нехватке воздуха осмотрите заслонку, наддув и регулятор температуры. Хлопок при зажигании основной горелки появляется из-за забитых путей подачи воздуха. Уберите пыль из них и входных отверстий.

Выводы и полезное видео по теме

Регулировка мощности газового котла:

Настройка комнатного терморегулятора — модели lt08:

Подробная настройка в меню котла Bosch Gaz 6000 W:

Теперь вы знаете, в каком регулировании нуждаются котлы. Понимаете, как можно повлиять на расход газа. Можете выполнить регулировку мощности газового котла и его узлов, не вызывая мастера. Ухаживайте за устройством, чтобы использовать полученные знания только для настроек, а не для починки. Делайте только то, что вам под силу. При потребности обратитесь к специалисту по котлам. Звоните на экстренные номера, если есть опасность.

Пишите комментарии по поводу настройки газовых котлов. Напишите о критериях, по которым выбирали свое устройство, о качестве работы прибора. Расскажите, как настраиваете свой котел и насколько часто это делаете. Форма для обратной связи расположена ниже.

Модулирующая печь — Регулировка давления/клапана газового коллектора

Компания Goodman выпустила сервисный бюллетень SF-065 в отношении надлежащей процедуры регулировки давления в коллекторе или газового клапана на модулирующих печах.

От Гудмана:

В случае появления предупреждений о низком давлении газа в коллекторе, пропадании пламени или неисправности сигнала слабого пламени в модулирующих печах выполните следующие действия, чтобы определить, требуется ли регулировка газового клапана. Перед регулировкой давления в коллекторе необходимо рассмотреть все другие потенциальные проблемы, такие как недостаточное давление подачи газа или конденсация, вызывающая размыкание заблокированного переключателя слива, разрывая цепь 24 В, ведущую к газовому клапану. Следуйте этой процедуре, чтобы при необходимости отрегулировать газовый клапан / давление в коллекторе. Перед регулировкой газового клапана / давления в коллекторе проверьте достаточное давление подачи газа, измерив давление подачи газа во время розжига. Давление подачи газа должно быть в пределах диапазона, указанного в таблице ниже.

Не пытайтесь отрегулировать давление газа в коллекторе, если давление подачи выходит за пределы соответствующего диапазона давления газа, показанного ниже.

1. Перекрыть подачу газа в печь с помощью ручного запорного газового клапана, расположенного снаружи печи.
2. Отключить электропитание печи.
3. Подсоедините манометр или соответствующий газовый манометр к штуцеру входного давления 1/8” NPT на газовом клапане.
4. Подсоедините второй манометр или соответствующий газовый манометр к штуцеру давления 1/8” NPT на выходе (коллектор) на газовом клапане.
5. Включите подачу газа в печь и убедитесь, что соединение входного манометра не протекает, прежде чем продолжить.
6. Установите DIP-переключатель № 13 платы управления в положение «ВКЛ.»
7. Перемычка R на W1 на низковольтной клеммной колодке платы управления.
8. Включите все газовые приборы перед запуском печи, чтобы проверить достаточное давление подачи.
9. Включите электропитание печи. Наблюдайте и записывайте давление подачи газа во время розжига. Если давление подачи газа не соответствует указанному выше диапазону, обратитесь к своему поставщику газа, чтобы скорректировать давление подачи газа; не регулируйте газовый клапан.
10. Если давление подачи газа находится в допустимом диапазоне, выполните проверку давления в газовом коллекторе.
    ПРИМЕЧАНИЕ. Нормальная последовательность скоростей срабатывания следующая: DIP-переключатель № 13 находится в положении «ВКЛ» и 24 В на W1; а) Пробный период воспламенения и стабилизации пламени – примерно 17 секунд при мощности 80 %. б) скорость 35% в течение примерно 2 минут. в) ставка 50% на 8 минут.
11. Наблюдайте и записывайте давление в газовом коллекторе при мощности 50 %. Давление в газовом коллекторе при мощности горения 50 % должно находиться в соответствующем диапазоне, указанном ниже. Если обнаружено, что давление в коллекторе находится в допустимом диапазоне, не регулируйте газовый клапан.

12. Если обнаружено, что давление в коллекторе ниже допустимого (менее 0,9 дюйма водяного столба для природного газа, менее 2,6 дюйма водяного столба для сжиженного нефтяного газа), слегка поверните винт точной регулировки против часовой стрелки (¼–½ оборота) и наблюдайте за давлением в коллекторе. Винт точной регулировки расположен между портами атмосферного и отрицательного воздуха и выходит из основания клапана, как показано на рисунке ниже. Регулируйте с небольшими приращениями, используя только винт точной регулировки, пока давление в коллекторе не окажется в допустимом диапазоне. НЕ РЕГУЛИРУЙТЕ винт максимального регулятора, расположенный сверху газового клапана.

13. Если давление в коллекторе выше допустимого (более 1,2 дюйма водяного столба для природного газа, более 3,3 дюйма водяного столба для сжиженного нефтяного газа), слегка поверните винт точной регулировки по часовой стрелке (¼–½ оборота) и наблюдайте за давлением в коллекторе. Винт точной регулировки расположен между портами атмосферного и отрицательного воздуха и выходит из основания клапана, как показано на рисунке ниже. Регулируйте с небольшими приращениями, используя только винт точной регулировки, пока давление в коллекторе не окажется в допустимом диапазоне. НЕ РЕГУЛИРОВАТЬ винт максимального регулятора , расположенный сверху газового клапана

Клиенты дистрибьюторов HVAC, у которых есть вопросы или проблемы, могут обратиться в службу технической поддержки HVAC.

Неисправный газовый клапан на котле

Перейти к:

• Что такое неисправный газовый клапан?
• Может ли быть опасен неисправный газовый клапан?
• Как работает газовый клапан
• Что не так с вашим газовым клапаном
• Стоимость замены газового клапана

Что такое неисправный газовый клапан и как его исправить

Вы думаете, что у вас неисправен газовый клапан? Вот контрольные признаки и способы решения проблемы, но только если вы зарегистрированы как Gas Safe.

В этой статье рассматриваются типичные проблемы с газовыми клапанами на газовом котле, возможные способы их устранения и ожидаемые затраты на ремонт.

Котлы должны ремонтироваться только компаниями по обслуживанию котлов, зарегистрированными в системе Gas Safe. Опасно и незаконно работать с котлом, если вы не являетесь зарегистрированным инженером по газовой безопасности

. Всегда обращайтесь к специалисту по отоплению по газовой безопасности и никогда не пытайтесь ремонтировать бойлер самостоятельно.

Получите фиксированную цену онлайн за 20 секунд:

Какое топливо использует ваш котел?

Как определить, что ваш клапан неисправен

Важным признаком того, что ваш газовый клапан сломан или неисправен, является то, что он издает много странных звуков или, возможно, у вас шумный котел. Если клапан неисправен, он, вероятно, будет издавать много дребезжащих и гудящих звуков, больше, чем обычно.

Если это так, то, вероятно, кто-то, например, квалифицированный инженер, должен взглянуть на него, чтобы помочь ему снова работать в хорошем состоянии и убедиться, что он не опасен.

Если газовый клапан неисправен, может ли мой котел быть опасным?

Любая неисправность котла может быть опасной, особенно любая проблема, связанная с газом. При обнаружении проблемы современные котлы блокируются и мигают кодом неисправности.

Функция блокировки современных котлов предназначена для защиты двух вещей. Для защиты компонентов котла котел отключается при возникновении определенных ошибок (например, низкое давление воды или отсутствие воды для насоса системы центрального отопления). Убедитесь, что котел надежно закреплен, если он заблокируется из-за неисправного газового клапана. Продолжение использования может привести к просачиванию газа в горелку.

Не пытайтесь перезагрузить газовый котел. Иногда перезагрузка может позволить котлу поработать несколько секунд, прежде чем он снова заблокирует котел, но если вы продолжаете получать не горячую воду из вашего котла, вам потребуется профессионал.

Только после того, как проблема будет устранена, вы можете перезагрузить котел. Вы можете вызвать инженера по газовой безопасности, чтобы починить котел.

Получите фиксированную цену онлайн за 20 секунд:

Какое топливо использует ваш котел?

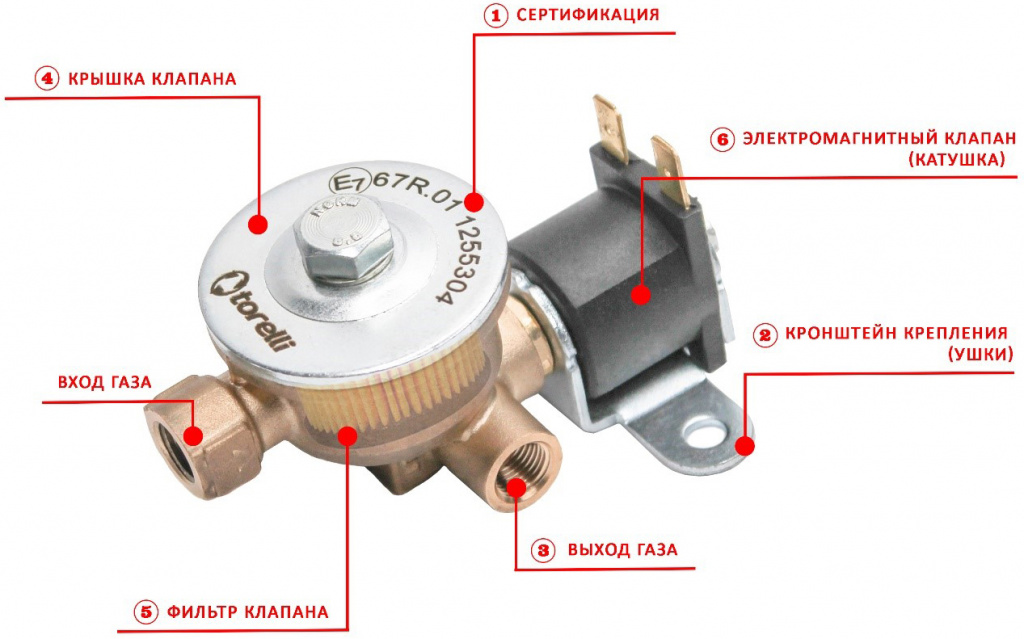

Как работает газовый клапан

Газовый клапан, как вы понимаете, регулирует подачу газа в котел, поэтому, если он не работает должным образом, вы можете ожидать, что ваш котел вообще не будет работать, так как он может впускать недостаточно газа, или, в худшем случае, может быть слишком много газа. Ярким признаком нехватки газа является то, что запальник вашего котла не работает или не зажигается.

Подача может быть нарушена в случае возникновения проблемы, что приведет к дефектам, связанным с отсутствием пламени, потерей пламени или нестабильным пламенем.

Электронная плата управляет газовым клапаном и другими электронными компонентами вашего котла. Он реагирует на смену термостата или открытие кранов. Он запрашивает газовый клапан для регулировки, чтобы обеспечить надлежащий уровень газа. После отключения отопления или горячей воды газовый кран попросит закрыться.

Печатная плата вашего котла захочет узнать, работает ли вентилятор, прежде чем произойдет что-либо еще. Вентилятор в вашем котле — это то, что выталкивает опасные газы из вашего дымохода. Вентилятор не включится, если реле давления воздуха не работает. Если это произойдет, PCB передаст информацию котлу, и он выключится.

Ваш газовый клапан должен иметь возможность регулировать потребность в горячей воде или отоплении.

Что может быть не так с вашим газовым клапаном, спросите вы?

Вот некоторые из наиболее распространенных причин возникновения проблемы.

Что может быть не так с вашим газовым клапаном

Неправильная регулировка

Газовый клапан вашего котла будет открываться и закрываться, чтобы убедиться, что в горелку подается нужное количество газа. Если газовый клапан был отрегулирован неправильно, он этого не допустит. Это одна из наиболее распространенных проблем с газовым клапаном, с которой сталкиваются люди, когда что-то не так с их клапанами.

Возможно, кто-то уже пытался решить проблему с газовым клапаном. Это могло быть причиной неисправности, если проблема была не в регулировке клапана, и человек не смог ее исправить.

Многие газовые клапаны доступны в универсальных версиях. Бывают ситуации, когда предварительно настроенная регулировка клапана может не соответствовать котлу, на который он был установлен.

Специалист по газовой безопасности должен посетить ваш дом, чтобы оценить проблему с клапаном. Убедитесь, что компания специализируется на ремонте. Многие домовладельцы будут делиться ужасными историями на онлайн-форумах о необходимости замены газового клапана и печатной платы только для того, чтобы обнаружить, что проблема все еще существует.

Специалисты-теплотехники и компании, занимающиеся ремонтом котлов, смогут протестировать клапан и осмотреть его после каждой регулировки, чтобы определить, не в нем ли проблема. Они определят, так ли это, и соответствующим образом отрегулируют ваш котел, чтобы исправить любые коды неисправностей.

Неисправность закрытия клапана

Газовые клапаны, которые не закрываются должным образом, являются еще одной распространенной проблемой. Состояние «пропуска» — это когда клапан не закрывается. Это означает, что газ просачивается в горелку вашего котла.

В этом случае вы можете заметить множество кодов неисправностей. Это может быть связано с заклиниванием газового клапана, пропуском газа или, что чаще, с «обнаружением пламени», хотя потребности в газе нет.

Как видите, газовый клапан, пропускающий газ в ваш котел, небезопасен. Выключите прибор, позвонив в аварийную ремонтную мастерскую.

Проблема в том, что газовый клапан все еще может быть открыт. Если вы чувствуете запах газа, рекомендуется перекрыть газовый вентиль в сети. Рычаг сетевого газа вы найдете рядом с газовым счетчиком (скорее всего, он желтый).

После того, как прибудет аварийный инженер, он проверит газовый клапан. Скорее всего заклинил газовый клапан и его можно снять. Им нужно будет проверить проводку, соединения и печатную плату. Они могут посылать неправильные сигналы на ваш газовый клапан, если какой-либо из них неисправен или ненадежен.

Газовый клапан обычно можно снять и снова установить. Если газовый клапан показывает признаки чрезмерного износа, рекомендуется заменить его в качестве меры предосторожности.

Получите фиксированную цену онлайн за 20 секунд:

Какое топливо использует ваш котел?

Соединения и проводка

Как мы уже обсуждали, проводка и внутренние соединения сильно влияют на работу вашего газового клапана. Если у вас ослаблены или сломаны соединения, ваш газовый клапан может получать спорадические сигналы. В результате котел будет заблокирован, будут показаны сообщения об ошибках, а газовый клапан будет время от времени срабатывать.

Ваш аварийный инженер по газовой безопасности сначала должен провести визуальный осмотр. Жгут проводов, соединяющий газовый клапан с основной платой, должен быть в центре внимания. Сигналы не будут разборчивы ни для одного из компонентов, если этот участок проводки будет поврежден.

Ваш инженер проверит каждый участок проводки и каждое соединение, если визуального осмотра недостаточно для точного определения проблемы. Они смогут проверить их обоих с помощью мультиметра. Им потребуется заменить любую поврежденную проводку, ослабленные соединения или неисправные компоненты, чтобы газовый клапан работал.

Проблема с платой

Мы упоминали, что не все неисправности котла можно устранить сразу. Если они в порядке, инженер-теплотехник должен также проверить любые другие части котла, если они подозревают неисправность. Может показаться, что газовый клапан не реагирует или закрывается, но это может быть вызвано сигналами платы управления.

Сердцем вашего котла является печатная плата (PCB). Ваш котел не будет работать без него. Плата может отвечать за другие проблемы, например за код неисправности газового клапана. Светодиодные индикаторы на панели дисплея могут мигать, котел отключается до достижения температуры или работает горячая вода, хотя отопление не работает.

Мультиметр можно использовать для проверки печатной платы, как и газовый клапан. Это может быть причиной проблемы, если есть проблема с питанием или связью с печатной платой. Проблема может быть не только в газовом клапане, но и в печатной плате. Вам следует подумать, является ли замена котла лучшим выбором из-за высокой стоимости замены печатной платы (до PS450) и ремонта или замены газового клапана.

Получить фиксированную цену онлайн за 20 секунд:

Что за топливо использует ли ваш котел?

Заедание клапанов

Проблема может быть связана с электроникой, но также может быть вызвана заеданием газового клапана.

Газовые клапаны — это механические детали вашего котла, которые, как и все, что постоянно используется, со временем изнашиваются. Они становятся более восприимчивыми к прилипанию по мере износа. Они могут застрять в любом положении, что вызовет проблему, например, полностью закрыто или полностью открыто.

Есть шанс, что ваш газовый клапан можно спасти, если он в последнее время заедает в любом положении. Инженер-теплотехник с соответствующей квалификацией может разобрать клапан и, надеюсь, снова заставить его работать.

Газовый клапан является очень важным компонентом вашего котла, так как если его не поднять, это может привести к утечке газа или, в худшем случае, к взрыву котла. Если ваша компания по аварийному ремонту котлов считает, что проблема не может быть устранена, они, скорее всего, предложат заменить клапан.

Заклинивший клапан

Если у вас были проблемы с заеданием газового клапана, пришло время полностью от него избавиться. Он не будет прилипать или заедать полностью, но иногда будет вызывать проблемы, ограничивать поток газа или давать слишком много. Он либо заклинит в открытом положении, что может быть опасно, поскольку это будет означать высокую подачу газа, даже когда это не требуется, либо полностью закроется, что отключит подачу газа и заставит запальник погаснуть или не загорится.

Этот сценарий, вероятно, означает, что клапан не подлежит ремонту. Клапан с чрезмерным износом слишком опасен для ремонта. Не исключено, что проблема (залипание) скоро повторится, даже если она устранена. Абсурдно оплачивать работу только для того, чтобы заменить клапан ремонтной фирме.

Газовые клапаны могут служить много лет. Замена, скорее всего, переживет бойлер.

Неисправный клапан

Если ничего не помогает, клапан может быть неисправен или не подлежит ремонту. Если проводка или соединения повреждены, вероятно, клапан заклинит. Это связано с высокой стоимостью работ, поэтому ремонт финансово нецелесообразен. Клапан лучше поручить теплотехнику.

Получите фиксированную цену онлайн за 20 секунд:

Какое топливо использует ваш котел?

Сколько стоит замена газового клапана?

Вы можете рассчитывать заплатить около 300 фунтов стерлингов за сменный газовый клапан, если он вам понадобится. Это включает в себя работу и запчасти, а стоимость сменных клапанов будет напрямую зависеть от цены запчастей.
