Настройка «теплого пола»: практические методы

М. Мацунич

Много написано и сказано о популярности и эффективности систем панельного обогрева. Ежегодно прокладываются километры трубопроводов и монтируются тысячи коллекторов. При этом не всегда такие системы функционируют правильно и эффективно, и главное – не создают необходимых условий комфорта. Причина – недостаточное внимание к настройке элементов системы. Узлов, которые необходимо настроить, немного – насосно-смесительный блок, распределительный узел и контроллер (если он присутствует в схеме). В данной статье мы расскажем о тонкостях настройки «теплого пола»

Мифы о настройке системы «теплый пол»

Все ветки должны иметь одинаковый расход теплоносителя
Это не так. Расход отдельного контура зависит от тепловой мощности. На нее, в свою очередь, влияют длины контура и конфигурации помещений. В большинстве случаев помещения имеют разную площадь и расход теплоносителя для них будет не одинаков.

Именно поэтому для напольного отопления применяются коллекторные блоки с расходомерами. С помощью последних и происходит простая и точная настройка петель.

Подпольное отопление не требует балансировки
Часто можно встретить мнение, что применение элементов автоматики (термостатов, сервоприводов, контроллеров) позволяет не балансировать контуры. При этом расход выравнивается сам. Частично это правда, но не совсем. При максимальной нагрузке все петли откроются на 100%. И тогда теплоноситель будет проходить в петлю с наименьшим сопротивлением. В итоге друге контуры будут испытывать дефицит тепла.

Балансировка системы возможна только на основе теплотехнического расчета
Конечно, грамотный просчет системы панельного обогрева дает четкие инструменты и цифры для настройки элементов системы. Но это не отменяет тот факт, что наладку можно произвести и практическим путем, без гидравлических расчетов. Для этого потребуется затратить лишь больше времени.

Практический метод настройки «теплых полов»

Главной задачей балансировки системы является соотношение расходов воды по веткам. Финальная установка расходов для каждого контура происходит во время установки насосно-смесительного узла.

Настройка смесительных групп

Смесительный блок выполняет несколько функций:

  1. Создание отопительной подсистемы с отличающейся от значения основного отопления (более низкой) температурой теплоносителя. Понижение происходит путем смешивания горячей воды, поступающей от теплогенератора, и охлажденного теплоносителя после труб в полу.
  2. Поддержка температуры воды для напольного обогрева в автоматическом режиме. Этот процесс реализуется с помощью термостатической головы, сервопривода или трехходового клапана. Все зависит от конфигурации и типа смесительного блока.
  3. Подключение насоса для напольной подсистемы. Этот агрегат создает циркуляцию теплоносителя по петлям.

Настройку насосно-смесительных узлов следует проводить согласно указаниям по монтажу от производителя продукта, поскольку комплектация и дизайн узлов могут сильно отличатся. Следует отдавать предпочтение блокам, имеющим балансировочные клапаны как первичного, так и вторичного контуров, элементы автоматического удаления воздуха, дренажные краны и другие вспомогательные виды арматуры.

Настройка коллекторов «теплого пола» с расходомерами

После прохождения теплоносителем насосносмесительной группы он поступает в распределительный коллектор. Настройка расходов происходит с помощью запорных клапанов или расходомеров. Все зависит от комплектации набора. Лучше применять комплект с расходомерами. Например: VTc.596, VTc.589 или VTc.586 (рис. 1 а, б, в). Наличие этих устройств ускоряет и делает процесс балансировки контуров намного легче.

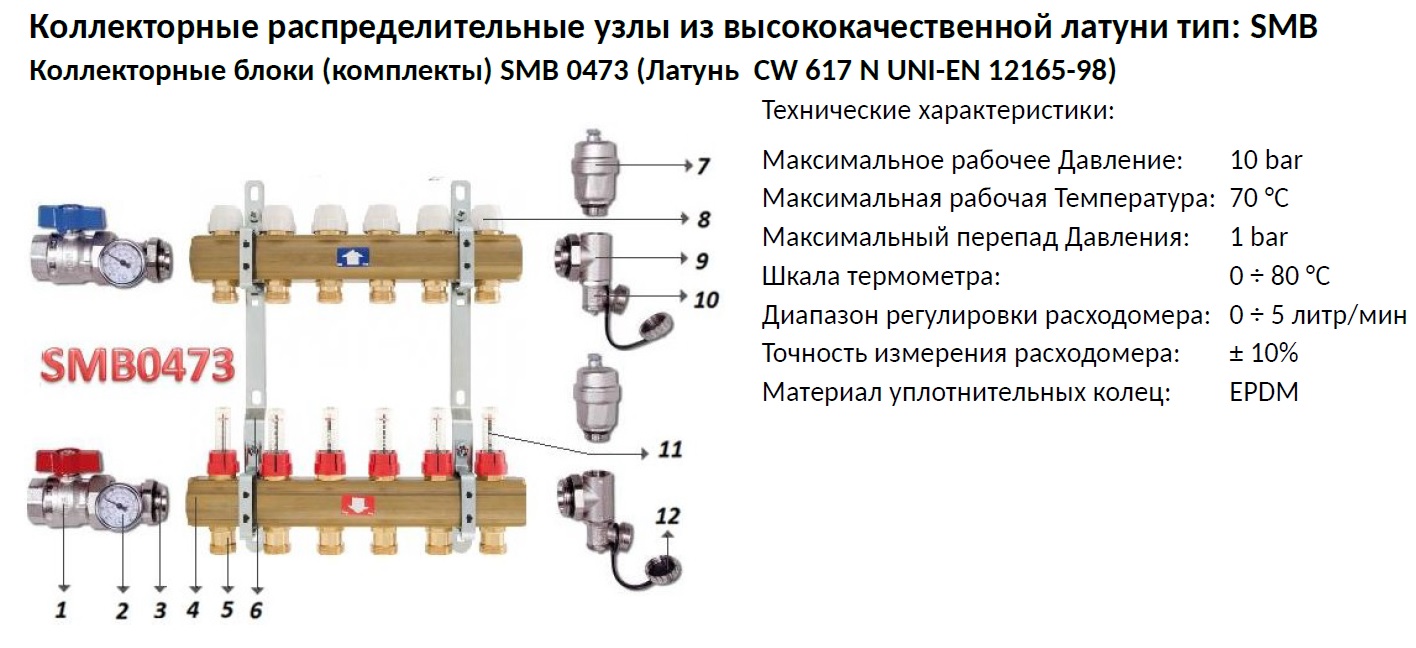

Рис. 1 Коллекторные блоки

Задача настройки коллектора – уравновесить соотношение расходов и соотношение тепловой мощности для всех контуров. Это просто сделать, когда имеется гидравлический расчет и известны тепловые нагрузки для каждого ответвления. Можно обойтись и без этой информации. Верный способ – выставить расходы пропорционально к длинам труб контуров.

Балансировка начинается с самой протяженной петли. Расходомер выставляется в максимально открытое положение. По нему будут настраиваться остальные контуры.

Для примера можно взять случай с наладкой коллектора с четырьмя выходами. Возьмем длины трубопроводов – 80, 60, 60 и 40 метров.

Первая петля открывается на максимум (так как она самая протяженная). Предположим, что в этом положении расход через эту петлю будет равен 4 л/мин. Считаем, какой же расход должен быть во втором контуре – (60/80) ⋅ 4 = 3 л/мин. Следовательно, расход на третьем контуре будет равен 3 л/мин, а на четвертом – 2 л/мин (рис. 2).

Рис. 2. Пример настроек расхода по длинам петель

Эта стадия настройки может быть не финальной. Еще многое зависит от сопротивления ветки – количество поворотов и т. д. Предположим, в третьем контуре (даже при максимально открытом расходомере) устанавливается расход 2,5 л/мин. В этом случае принимаем эту ветки за расчетную. Соответственно, значения расхода для остальных петель пересчитываются. Первая петля будет иметь расход 3,3 , вторая – 2,5 , четвертая – 1,6 л/мин (рис. 3).

Рис. 3. Пример откорректированных настроек

Настройка коллекторов с запорными вентилями

В этом случае управление настройкой петель происходи только при включенном котле. Желательно, чтобы был минимальный теплосъём. Для этого рекомендуется производить настройку при наружной температуре не ниже +5°С. Следует также ограничить сильные тепловые потери и теплопоступления.

Последовательность действия такая же. Но точность настройки – иная:

  • выбирается самая длинная петля. Запорный кран выкручивается на максимум;
  • потом настраиваются остальные ветки. Путем интуитивно-пропорционального прокручивания клапана в зависимости от длины контура. Короткие ветки закрываются сильнее, длинные – открываются.

После этого необходимо дать время системе для прогрева. На это может уйти несколько часов. Время зависит от размера объекта и количества помещений. Индикатор, после которого можно начинать финальную стадию наладки – стабилизация температуры воды в петлях «теплого пола».

На этом этапе необходимо оценить правильность установленной настройки запорных клапанов.

Вот главные показатели:

    • температура воды в «обратке»;
    • температура напольного покрытия.

Определить правильность температуры воды в обратном трубопроводе можно, исходя из разности температур. Она должна находиться в диапазоне 5-10°С. На практике зачастую это значение составляет около 7 градусов. Разность температур (или Δt), тепловая мощность и расход – взаимосвязаны. При уменьшении расхода Δt будет увеличивается. И наоборот.

Необходимо достигнуть такого состояния настройки, когда петли будут иметь одинаковую разность температур. Это означает, что расход и мощность настроены верно. Для точного определения температуры для отдельной ветки можно применять трубные термометры – VT.4615 (рис. 4). С помощью этого приспособления легко определяется температура «обратки». Первым делом проверяется основная петля (сама длинная). Значение температуры обратной линии можно принять за индикатор. Если на другом контуре эта температура ниже, следует увеличить расход, приоткрыв запорный клапан. Если же температура выше индикатора – клапан следует прикрыть.

Рис. 4. Коллекторный термометр

После этого необходимо дать системе время для стабилизации (30-40 минут). И если необходимо – повторить процедуру еще раз.

Также стоит помнить о таком важно параметре, как температура на поверхности пола. Она имеет четкие значения, которые не рекомендуется превышать, поскольку это влияет на физическое состояние и комфортные ощущения людей, пребывающих в этом помещении. Согласно ДБН 2567-2013, температура поверхности пола в помещении с постоянным нахождением людей должна быть меньше 29°С. Проверка настройки коллектора только с помощью температуры воды обратной линии не учитывает этот момент, так как напольное покрытие в различных помещениях может быть разным и температура пола, соответственно, тоже. Поэтому рекомендуется замерять это значение с помощью специальных устройств (пирометры, контактные термометры). Замеры необходимо проводить в 5-6 различных точках помещения. Если при замере прибор показывает значение температуры пола, следует запорный клапан прикрыть. В результате достигается требуемая температура на поверхности для каждого помещения.

После этого настройку системы напольного отопления можно считать оконченной. Как видно, процедура не сложна в понимании и реализации, но требует определенного времени.

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Просмотрено: 13 649
Вас может заинтересовать:

Вам также может понравиться


Заказ был отправлен, с Вами свяжется наш менеджер.

Коллектор для теплого водяного пола Valtec (Валтек)

Краткое содержание

Одним из важных узлов, обеспечивающих надежное функционирование теплого водяного пола, является коллектор. Среди многообразного ассортимента, судя по советам специалистов и отзывам потребителей, пользуются популярностью модели Valtec.

Коллектор теплого водяного пола Valtec

Функционал оборудования и его особенности

Основная функциональная роль, которую исполняет коллектор в системе теплого пола с жидкостным теплоносителем, заключается в распределении водных потоков. Внешне это труба с отводами, снабженными вентилями.

Коллекторный блок VALTEC

С помощью этого прибора исключается ненужный воздух из жидкости, проводится при необходимости слив системы. Еще одной из важных функций коллектора является осуществление регулирования – ручного или автоматического номинального размера потоков, которые направляются в разные водяные контуры.

Устройство коллектора Valtec

Помещается оборудование в специальный коллекторный шкаф, который фиксируется на стене. В отдельных случаях под него отводится подсобная комната.

Входит прибор в состав коллекторного блока, оснащенного, кроме него, еще рядом элементов:

Схема коллектора

  • регулирующими клапанами;
  • расходомерами;
  • крепежными кронштейнами;
  • запорными клапанами, имеющими ручное управление;
  • отсечными клапанами;
  • торцевыми заглушками;
  • дренажными клапанами;
  • воздухоотводчиками.

Коллекторный патрубок может иметь несколько выходов (3–12). Тип присоединения выполнен по стандарту «евроконус», имеющему наружную резьбу. Есть ограничения по предельному давлению, составляющему 10 бар, соотносимому с температурой теплоносителя ≤ 90°С.

Достоинства

Как и вся продукция Валтек, коллектор обладает рядом положительных отличительных характеристик, обусловливающих повышенный интерес к ним со стороны потребителей:

Схема подключения коллектора

  • благодаря заводской сборке весь коллекторный блок в процессе производства проходит многоуровневую неоднократную проверку на соответствие требованиям безопасности и качества;
  • изделия, поставляемые российскому потребителю, полностью адаптированы к соответствующим условиям;
  • приобретаемый коллектор Valtec имеет все необходимые сертификаты и технический паспорт.

Изготовлена труба коллектора из нержавеющей стали высокого качества марки AISI 304.

Предназначение расходомеров

По своему функционалу расходомер (или ротаметр), так же, как и вся продукция  Valtec, имеет высокие качественные характеристики. Он обеспечивает регулирование и визуальный мониторинг расхода теплоносителя, циркулирующего в петлях водяного теплого пола, подключенных к коллектору, помещенному в шкаф.

Принцип работы расходомеров коллектора

Наличие такого прибора облегчает наладку функционирования теплого пола, особенно с многоконтурной разводкой. Правильное регулирование расходомерами количества поступающего в каждый водяной контур теплоносителя обеспечивает равномерный прогрев всей поверхности теплого пола. Чтобы вручную отрегулировать расходомер, вначале измеряется труба на всем протяжении контура, поскольку устанавливаемое значение давления зависит от этого показателя.

Изучая узел, оборудованный расходомерами Valtec, необходимо обратить внимание, что на их корпусе указывается стрелкой нужное направление жидкостного потока. Шкала прибора отградуирована с диапазоном показателей от 1 до 4 л/мин.

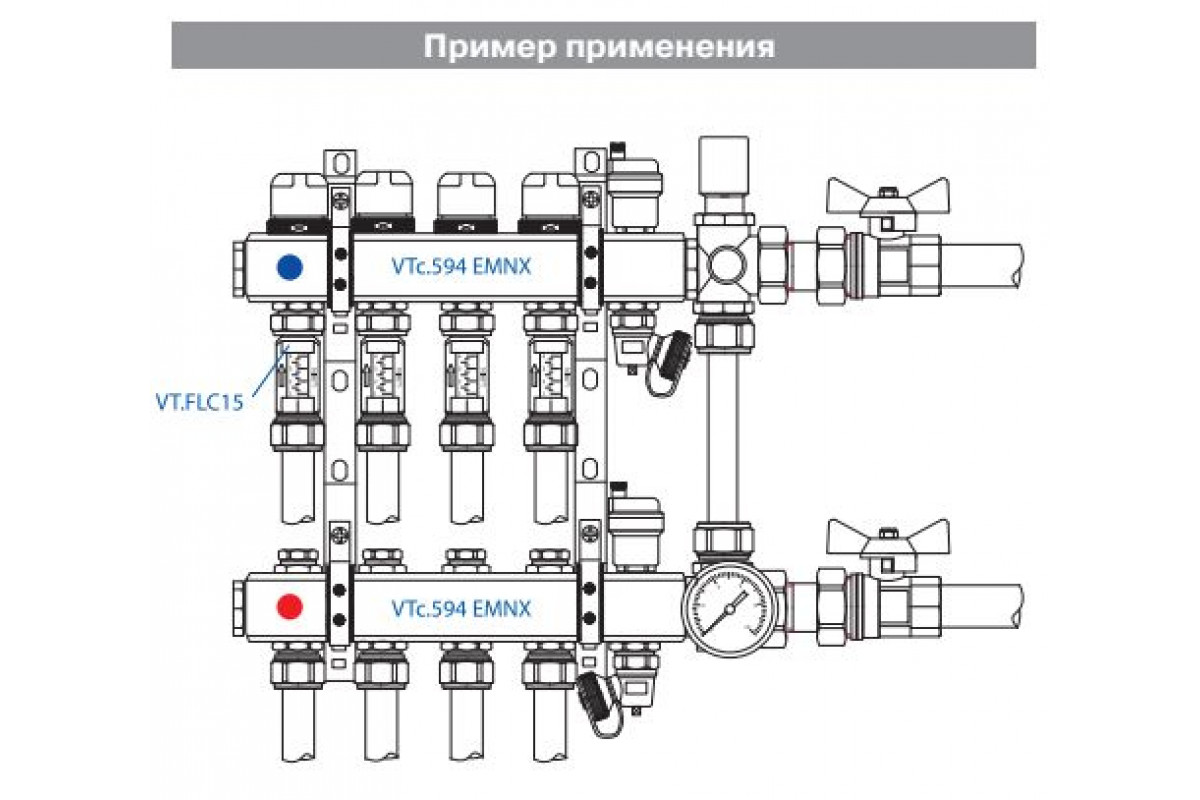

Схема работы коллектора Valtec

Монтируется расходомер с номинальным давлением, составляющим 10 бар, при установке водяного обогревательного контура на отводах обратного коллектора. Пропускная способность составляет 2,75 м3/час.  Для выполнения присоединения используется стандарт «евроконус» с накидной гайкой.

Изготавливается расходомер Valtec из латуни – корпус, из поликарбоната с прозрачной текстурой – трубка, оснащенная шкалой. Также используется полипропилен для поплавка и нержавеющая сталь – для пружины.

Теплый пол Valtec

Коллекторные шкафы

Для обеспечения полной совместимости всех узлов теплого пола в линейке продукции Valtec можно подобрать коллекторный шкаф нужных размеров. Он характеризуется увеличенной глубиной и предназначен для размещения внутри коллекторов, насосно-смесительных модулей и других элементов систем отопления.

Изготавливается шкаф Валтек из оцинкованной стали, имеющей антикоррозийное эмалевое или полимерное покрытие. На боковых стенках предусмотрена перфорация, нужная для того, чтобы подводимая к коллектору труба свободно проходила внутрь. Дверца имеет запорный замок.

Насосно-смесительный узел VALTEC

Внутри шкаф имеет встроенные рейки, способствующие монтажу на них оборудования. Для регулирования глубины используется динамичная рама, а высоту корректируют выдвижные ножки.

Коллекторный шкаф для теплого пола

Анализируя преимущества этого вида изделий Valtec, можно отметить, что шкаф имеет компактные габариты, легко монтируется. Он безопасен для окружающей атмосферы, удобен для эксплуатации. Благодаря продуманной крепежной системе внутри помещается все оборудование обвязки. Облегчается доступ к каждому узлу, и не нужно монтировать дополнительные системы защиты, так как достаточно шкаф закрыть на замок.

Требования к монтажу

В процессе установки коллектор Валтек целесообразно размещать по отношению к отопительной системе в более высоком положении, что позволит более эффективно удалять воздух из труб теплого пола. Желательно, чтобы длина контуров, подключаемых к коллектору, была примерно одинаковой.

Установка коллектора для теплого водяного пола

Правильно смонтированный в коллекторный шкаф прибор при поступлении в него горячего теплоносителя разделяет потоки, направляя к зонному вентилю, оборудованному термостатом. После того, как происходит смешивание горячего и охлажденного потока до достижения рабочей температуры, теплоноситель через системный смесительный насос поступает обратно и расходится по подсоединенным контурам водяного пола.

Настройка

Настраивать коллектор Valtec можно вручную, а также есть возможность делать это автоматически, если произведен монтаж сервоприводов на подаче. Проведение этой операции необходимо, чтобы в дальнейшем система функционировала в заданном режиме, а также с целью диагностики возможных неисправностей.

При проведении настройки потребуется выполнить несколько последовательных операций в соответствии с прилагаемой к изделию инструкцией.

Строение коллектора Valtec в разобранном виде

  • Снимается термоголовка.
  • Перепускной клапан устанавливается на 0,6 бар.
  • Вычисляется по обозначенной в инструкции методике пропускная способность для балансировочного клапана, располагающегося на вторичном контуре с выставлением на нем полученного результата.
  • Регулируется скорость насоса, чтобы определить оптимальный расход воды.

    Схема коллектора работающего с контурами теплого пола

  • Выполняется балансировка всех подсоединенных веток. Для этого на первичном контуре закрывается клапан до упора, и максимально открываются балансировочные клапаны. Проверяются расходомерами показатели. Если в какой-то ветке они отклоняются от нормы, то клапан подкручивается до необходимого расхода.
  • Давление перепускного клапана выставляется примерно на 10% ниже, чем у насоса.

Остается проверить при тестовом запуске равномерность прогрева контуров теплого пола, а также установленную производителем разность температуры теплоносителя на подаче и в обратке. Если все инструкционные указания по настройке будут учтены, то будет обеспечена нужная эффективность обогрева и долговечность всей системы.

Видео: Коллектор для тёплых полов

Коллекторный блок Valtec 1″х3/4″ 8 выходов с расходомерами (латунь) VTc.596.EMNX.0607

ПроизводительValtec
СерияVTc.596.EMNX
АртикулVTc.596.EMNX.0608
Типколлекторный блок
Назначениедля систем водяного отопления
Рабочее давлениедо 10 бар
Опрессовочное давлениедо 15 бар
Рабочая температурадо 90°C
Максимальная температура окружающего воздухадо 50°C
Количество выходов8
Рабочая средавода, растворы гликолей
Материал корпусаникелированная латунь CW617N
Материал фитинговникелированная латунь CW617N
Материал кроншейновоцинкованная сталь
Материал уплотнительных колецEPDM 70Sh
Материал золотниковых прокладок клапановEPDM 70Sh
Материал поплавков воздухоотводчиковРРR
Материал расходомеровакрило-бутадиенстирол ABS
Материал штоков расходомераРРR
Материал пружин расходомеровнержавеющая сталь AISI 316
Материал ручек запорных клапановакрило-бутадиенстирол ABS
Диаметр коллектора1″
Размер подключения отводовG 3/4″ НР евроконус
Тип уплотненияконическое
Диапазон настройки расходаот 0,5 до 5 л/мин
Условная пропускная способность термостатического клапана2,5 м3/час
Ширина A (см. схему)462 мм
Размер E (см. схему)17 мм
Размер F (см. схему)31 мм
Расстояние между выходами H (см. схему)50 мм
Размер M (см. схему)61,5 мм
Размер N (см. схему)79,5 мм
Межосевое расстояние R200 мм
Размер S (см. схему)32 мм
Высота блока316 мм
Глубина блока88,5 мм
Размер отверстия кроншейна12 мм
Вес5780 г
Средний полный срок службы25 лет
Официальная гарантия производителя7 лет
Страна-родина брендаИталия

инструкция и устройство системы, узлы для теплоизоляции, отзывы о комплекте

Регулировка теплого пола с расходомерами валтек

Гарантия на все оборудование компании 7 лет, максимальная рабочая температура +120°С, оптимальное давление 10 Бар.

Тип присоединения выполнен по стандарту «евроконус», имеющему наружную резьбу. Есть ограничения по предельному давлению, составляющему 10 бар, соотносимому с температурой теплоносителя ≤ 90°С.

Устройства применяются для понижения температуры теплоносителей на входе в систему подогрева пола за счет смешивания горячей (на входе) и холодной (на выходе). Одновременно устройство регулирует объем воды, подаваемый в каждый отдельный контур системы. При этом можно регулировать температуру нагрева пола как в нескольких контурах одного помещения, так и в комнатах по отдельности с учетом их назначения.

Основные элементы коллектора Устройство коллекторов VALTEC В зависимости от конкретной модели технические параметры некоторых элементов могут меняться, существуют варианты с дополнительным оборудованием для улучшения эксплуатационных характеристик. Фитинги и корпуса изготавливаются из горячештампованной латуни, кронштейны из оцинкованной стали, прокладки клапанов уплотнительные кольца для соединений из этил-пропиленового эластомера.

Рекомендуем прочесть: Год за полтора в районах крайнего севера

Достоинства продукции Валтек

Теплые полы Valtec обладают массой преимуществ, что делает их идеальным вариантом для эффективного обогрева дома.

Общий вид

Достоинства продукции заключаются в:

  1. Исключительной надежности, которая достигается за счет применения на производстве высококачественных материалов и крепежных компонентов. Вся комплектация изготавливается непосредственно самим производителем целыми модулями и блоками, поэтому вероятность совершения ошибок при проектировании и расчете практически полностью исключена. Это свидетельствует об эффективной и стабильной работе без риска возникновения протечек.
  2. Полноценной и обширной линейкой изделий, куда входят компоненты, необходимые для проведения установочных работ, сопутствующие монтажу материалы, элементы, предназначенные для организации тепловой и гидроизоляции, а также для совмещения с финишным напольным покрытием. Благодаря этому при установке продукции Валтек обеспечивается максимальная эффективность эксплуатации.
  3. Применении единой системы стандартов, обеспечивающих полноценную совместимость всех имеющихся в наличие узловых компонентов системы и всех материалов.

Какие трубы выбрать для теплого пола

Частично, мы ответили уже на этот вопрос – полимерные изделия.

Наиболее популярны следующие виды труб:

  • Полипропиленовые изделия.
  • Полиэтиленовые трубы.
  • Изделия, сочетающие высокие свойства полимера и металла – металлопластиковые трубы.

Теплый пол из полипропиленовых труб является наилучшим вариантом по стоимости. Такая труба достаточно прочна и надежна. Однако есть и существенные трудности при монтаже – невозможность создать нужный радиус изгиба. Например, если взять изделие с диаметров 16 миллиметров, то укладку необходимо производить с шагом не менее 130 миллиметров. А такое расстояние не всегда может обеспечить эффективную работу системы теплый пол.

Также существуют ограничения по температуре монтажа – не ниже 15 градусов, что не всегда удается выполнить.

Поэтому труба для теплого пола полиэтиленовая, которая обладает большей степенью гибкости, является наиболее приемлемым вариантом. Она производится из сшитого полиэтилена и обладает высокой прочностью и пластичностью. Полиэтиленовые изделия способны выдержать температуру теплоносителя до 120 градусов по Цельсию. Радиус изгиба позволяет равномерно распределить тепло по поверхности пола.

К их недостаткам можно отнести:

  • для поддержания формы изделия необходимо создавать специальные лотки;
  • возможность повреждений стенок трубы при монтаже.

Металлопластиковые изделия наиболее востребованы при устройстве системы подогрева пола. Они обладают высокой прочностью, пластичностью и долгим сроком эксплуатации. В состав металлопластиковых труб входят пять слоев: полиэтилен, затем идет клеевая часть, далее тонкая фольга из алюминия, опять клеевой состав и защитный слой полимера.

Размеры труб для теплого пола

Длина трубы теплого пола полностью зависит от размеров помещения, мощности насоса и требуемой температуры. Если комната имеет прямоугольные размеры, что чаще всего бывает, то располагать трубы можно двумя способами: увеличивать их длину или уменьшать.

В итоге получается, что монтаж труб теплого пола зависит от размеров изделий. Современные производители и специалисты рекомендуют использовать для данной системы только трубы, которые предназначены для отопления. А наиболее продвинутые компании выпускают не только специализированные трубы для создания обогрева полов, но и весь комплекс устройств и дополнительных элементов. Это означает, что можно заказать в одном месте все, что необходимо для создания этой системы отопления. При оформлении заказа специалисты помогут рассчитать все параметры и технические характеристики, исходя из особенностей дома.

Диаметр трубы для теплого пола также зависит от вышеперечисленных условий. Но, как правило, он бывает в пределах от 16 до 20 миллиметров. Однако окончательные размеры определяются индивидуальными особенностями помещений и запросами владельцев жилья.

При монтаже трубы заливаются бетоном или другой смесью для полов, поэтому изделия должны быть полностью герметичными и прочными.

При выборе труб необходимо отдавать предпочтение известным производителям, которые отличаются высоким качеством продукции.

Шаг трубы для теплого пола определяется также индивидуально, тем не менее, обычно он составляет от 10 до 40 сантиметров. Добиться этого параметра можно только при  использовании изделий, которые обладают хорошей пластичностью.

Чем меньше расстояние между трубами теплого пола, тем больше будет температура нагрева. И соответственно чем меньше шаг укладки, тем нагрев пола также будет меньше.

Преимущества труб Валтек

При большой плотности покрытия расходы на отопление обходятся дешевле

Отопительные системы фирмы Valtec, выполненные с применением инновационных технологий, имеют ряд преимуществ:

  • Можно устанавливать в холодных помещениях, где отсутствует система отопления. Для исключения замерзания жидкого теплоносителя добавляют антифриз.
  • Низкие энергозатраты, так как воду не нужно нагревать до высоких температур в виду отсутствия тепловых потерь.
  • Срок службы 50 лет обеспечивается высоким качеством комплекта оборудования. Трубы для теплого пола Valtec не покрываются налетом изнутри при прокачке жесткости благодаря гладким стенкам.
  • Автоматизация работы отопления. Сначала задаются настройки, которые обеспечивают требуемый микроклимат в помещении.

Настройка

Для подключения труб к распределительным коллекторам используется труборез для отрезания нужной длины, калибратор, снимающий фаски и обжимной фитинг. Проводить детальный расчет в домашних условиях сложно, поэтому обязательно изучается инструкция, где подробно отражена настройка насосно-смесительного узла в определенной последовательности.

kνb = kνt {[(t1 – t12) / (t11 – t12)] – 1},

где kνt – коэффициент = 0,9 пропускной способности клапана;

t1 – температура воды первичного контура на подаче, °С;

t11 – температура вторичного контура на подаче теплоносителя, °С;

t12 – температура воды обратного трубопровода, °С.

Рассчитанную величину kνb нужно выставить на клапане.

Расход G2 (кг/с) определяется по формуле:

G2 = Q / ,

где Q – суммарная тепловая мощность водяного контура, присоединенного к смесительному узлу, Дж/с;

4187 [Дж/(кг•°С)] – теплоемкость воды.

Для расчета потерь давления используется специальная программа гидравлического расчета. Чтобы определить скорость насоса, которая устанавливается при помощи переключателя, по рассчитанным показателям, используется номограмма, которая есть в инструкции, прилагаемой к конструкции теплого пола.


Схема подключение контуров теплого пола

  • Производятся операции по настройке балансировочного клапана на первичном контуре.
  • На терморегуляторе устанавливается необходимая для комфортного обогрева температура.
  • Производится пробный запуск системы.

При отсутствии протечек остается выполнить бетонную стяжку, а после ее полного застывания уложить половое покрытие.

Как установить напольное отопление

«Валтек» обучает специалистов по установке системы отопления в Москве и во многих городах СНГ. Они осуществляют подключение системы и проводят тестирование оборудования. Схема монтажа водяного тёплого пола:

  • на ровное бетонное покрытие укладывают теплоизоляцию «Валтек»;
  • к стене монтируют демпферную ленту; она выполнена из вспененного полимера; необходима для компенсации расширения материала; для блокирования тепловых волн;
  • на утеплителе укладывают трубы 16*2 мм; используют методику «змейка» или «улитка»» укрепляют контур металлическими скобами;
  • подключают контур к коллекторной группе; отдельные выходы для горячей и охлаждённой воды;
  • на выходе к коллектору устанавливают шаровые краны 1”; их 2 шт.; на горячий и холодный контуры;
  • из коллекторов выводят трубопровод 26*3 мм;
  • на трубе с горячей водой устанавливают циркуляционный насос с шаровым краном;
  • затем, подключают смеситель трёхходовой с термоголовкой и датчиком;
  • выводят трубу с горячей водой к котлу;
  • отдельно можно сделать магистраль к радиаторному отоплению, если есть такая необходимость;
  • прокладывают трубы с охлаждённой водой от коллектора к котлу;
  • лишнюю жидкость отводят в накопительный бак; для него предусматривают отдельную линию; из накопительного бака можно вывести контур ГВС для хозяйственных нужд;
  • на трубе, которая ведёт из ёмкости к котлу, устанавливают фильтр для воды, обратный клапан;
  • проводят подключение горячих и охлаждённых труб к котлу; для этого в отопительном агрегате предусмотрены отдельные патрубки; они соединены с теплообменником.

Напольное отопление является хорошей альтернативой радиаторному обогреву. Тепло равномерно распределяется по всему объёму комнаты, создавая комфортный микроклимат. Система безопасная, долговечна. При использовании автоматического управления её легко эксплуатировать.

Преимущества продукции Valtec

Основной целью создания компании было удовлетворение запросов российского потребителя. Модели систем отопления подходят для эксплуатации в условиях непростого температурного режима на территории России. Возможность добавления в теплоноситель антифриза обеспечивает работу таких тёплых полов в неотапливаемых помещениях (гаражи, автосервисы и т.д.).


Схема конструкции системы Valtec

Точная автоматика работает почти автономно, участие человека минимально. Требуется качественная начальная настройка, дальше процесс отопления идёт самостоятельно. Система энергоэкономична: теплоноситель нагревается до температуры 35-50 градусов. Этого вполне достаточно, чтобы создать комфортные условия в помещении.

Система тёплого пола эстетична, так как вся конструкция скрыта под покрытием пола. Это позволяет создавать современный панорамный интерьер. Кроме того, при отсутствии циркуляции в помещении (как при традиционной организации отопления) пыль и микроорганизмы не принесут неудобств людям с заболеваниями дыхательной системы, а также маленьким детям.


Диаграмма удлинения 100мм трубы при повышении температуры на 50С в системе теплого пола

Все комплектующие такой системы отопления очень прочные, способны выдержать длительную эксплуатацию даже с учётом наличия в системе жёсткой воды. Гарантийный срок службы системы – 7 лет. Тёплый водяной пол подходит практически для любого помещения: офисов, жилых домов, частных строений, где особенно повышенная влажность и возможность промерзания полового покрытия.

Монтажные системы

Существуют различные способы укладки водяного теплого пола. Зачастую на бетонную основу устанавливают теплоизоляционный материал, поверх которого монтируют нагревательные элементы. Рулонная подложка VT.HS.FP изготавливается из 2х материалов – вспененного полиэтилена и металлизированного слоя, расположенного на лицевой части изделия.

Благодаря отражающей способности верхнего покрытия повышается КПД водяного теплого пола. Для упрощения монтажа на поверхности материала нанесена разметка, по которой можно легко установить трубы. Небольшая толщина подложки не скажется на увеличении общей высоты пола. Но ее характеристики способствуют большей теплоотдаче нагрева.

Комплектация

Водяной теплый пол Валтек состоит из следующих комплектующих:

  1. Трубы. Можно применять металлополимерные изделия или магистрали из сшитого полиэтилена высокого давления.
  2. Монтажные элементы. К ним относятся теплораспределительные пластины, маты с фиксаторами и теплоизолирующие подложки.
  3. Управление работой системы осуществляется с помощью терморегуляторов, узла смешивания и термостатов. Все они устанавливаются на коллекторном блоке, который является главным узлом управления.
  4. Автоматика. Необходима для дистанционного регулирования температурного режима с учетом показаний нагрева пола воздуха в помещении.

Все вышеперечисленные комплектующие есть в ассортименте продукции компании. Для правильности выбора необходимо рассмотреть каждую группу в отдельности.

Как собрать коллектор?

Распределительный блок «Valtec» производится в сборе. На горячей трубке уже установлены расходомеры. На холодной линейке находятся термоголовки, но изделие может иметь только выходы для крепления терморегулирующих устройств. Они защищены пластиковыми колпачками. Производитель даёт возможность выбирать, какую автоматику установить: термоголовку, сервопривод.

К коллекторной группе необходимо подсоединить некоторые небольшие элементы:

  1. Справа к трубкам подсоединяют отсечные клапаны. В комплекте их 2 шт.
  2. В клапаны подключаются поплавковое устройство для отведения воздуха.
  3. Напротив воздухоотводчиков, с нижней стороны трубок присоединяются дренажные клапаны.
  4. Торцы гребёнки закрываются заглушками.

Рекомендуем: Как сделать тёплый пол от полотенцесушителя?

К гребёнке отдельно подключается циркуляционный насос и трёхходовой или двухходовой клапан. Данные устройства приобретают отдельно. Они подключаются слева к трубке, в которую поступает холодный теплоноситель. Используют латунные резьбовые фитинги.

Выводят холодный и горячий контуры из металлических труб, которые подключаются к котлу или печи. Они соединяются посредством байпаса на выходе из коллекторной группы. Между контурами устанавливают циркуляционный насос с термодатчиком.

Настройку ротаметра проводят при тестировании системы обогрева. Необходимо снять с устройства защитную гильзу. С помощью красного кольца, верхней втулки, выставляют ротаметр на ноль.

Далее с помощью той же втулки устанавливают клапан на о для больших помещений, на о для маленьких комнат. Чтобы зафиксировать параметры ротаметра нижнее кольцо поворачивают вправо до упора.

Возвращают защитный колпачок на прежнее место. Ротаметр может не иметь фиксирующего кольца. В этом случае показатель наполняемости трубопровода выставляется без фиксации. Необходимо регулярно проверять работу клапана.

Гребёнку укрепляют на стене или размещают в коллекторном шкафу. Производитель даёт гарантию на оборудование 10 лет. Центры обслуживания находятся в Санкт-Петербурге, в Москве. Прослужит блок более 50 лет.

При необходимости ротаметр или термоголовку можно заменить без отключения системы отопления. При использовании программируемого терморегулятора работу блока управления тёплым полом можно осуществлять через электронные гаджеты.

Рекомендуем: Сколько потребляет тёплый пол?

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers. google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Монтаж и регулировка

Согласно указаниям производителей подключение ротаметра осуществляется на обратный коллектор, но существует вариант установки прибора на подачу.

Основным требованием к монтажу устройства является вертикальное его расположение. Такая установка позволяет определять точное значение уровня жидкости в колбе. Поэтому гребенка должна размещаться строго горизонтально по уровню.

Ротаметр подсоединяется посредством вкручивания в соответствующее гнездо на коллекторе. В комплектацию к прибору входит уплотнительное кольцо и накидная гайка. Дополнительно уплотнять устройство герметиком или другими материалами не нужно.

Рабочий процесс коллектора соединенной цепи – коллектор и расходомер должен быть полностью автоматизированный. Поэтому к системе дополнительно подключается термодатчик. При такой схеме система при достижении заданного температурного режима теплоносителя перекрывает его полный или частичный доступ к контурам.

Монтаж расходомеров теплого пола

Весь монтажный процесс и регулировка ротаметра для теплого пола выполняется в такой последовательности:

  1. Расходомер нужно вкрутить в специально предназначенное на коллекторе технологическое отверстие. Прибор устанавливается с помощью ключ строго в вертикальном положении.
  2. Провернуть против часовой стрелки и снять прозрачную колбу, расположенную в верхней части корпуса расходомера. После этого необходимо снять кольцо, которое установлено для защиты производителем. Затем одеть колпачок с разметками обратно.
  3. За часовой стрелкой выполнить повороты корпуса до необходимого показателя уровня напора. Такое действие представляет собой балансировку скорости потока теплоносителя. При этом заданная величина должна отобразиться на шкале.

После таких действий требуется проверка рабочего процесса всей системы обогрева половых покрытий. Во время эксплуатации теплого пола не следует закрывать колбу на расходомере. Шкала должна быть постоянно на виду, так как иногда возникает необходимость балансировки в ходе работы отопительного оборудования.

Согласно техническим правилам следует проводить идентичную укладку нескольких контуров, включая их протяжность. Иначе даже использование коллектора с ротаметром не даст положительного результата, и система будет функционировать некорректно.

Выбор значения 0-5 ргулировки байпаса в зависимости от ситуации.

На примере этих двух смесителей теперь можно показать в чем разница между разными регулировками байпаса смесительного узла TIM JH-1036.

Значение установки байпаса 0.

Первый смеситель работает в условиях, когда узким местом системы является подача тепла из системы.

Он подключен, как радиатор в однотрубную систему.

На всякий случай на участке подключения сделал утолщение с 25 до 32 диаметра и поставил кран, поскольку сомневался в затекании достаточного кол-ва воды и обеспечения достаточной мощности.

Эта локальная подсистема отопления построена, понятно, на одном смесительном узле без коллекторной группы.

Проблем же с циркуляцией по одному контуру быть не должно.

Поэтому значение болта регулировки байпаса устанавливаем в 0.

Мы циркуляцию сквозь контур теплого пола делаем минимальной, а циркуляцию сквозь камеру смешивания максимальной.

Выше было показано, что тут насос смесителя будет еще немного помогать циркуляции по системе отопления.

Значение установки байпаса 5.

В этом случае наоборот — смеситель теплого пола подключен сразу к котлу параллельно однотрубной системе с батареями.

Проблем с обеспечением подачи требуемой тепловой мощности на смеситель нет.

А вот крутить 4 контура отопления будет уже не так легко, как один.

Поэтому значение регулировки байпаса ставим в 5.

Мы циркуляцию сквозь контур теплого пола делаем максимальной, а циркуляцию сквозь камеру смешивания минимальной.

Кроме того, такой установкой мы еще ограничиваем влияние этого циркуляционного насоса на основную систему.

Паспорт TIM TIM JH-1036 pasport-smesitelnogo-uzla-tim-jh-1036.pdf

Сборка смесительного узла

Сталкиваясь с такой непростой на первый взгляд задачей, для начала необходимо детально разобраться в тонкостях этого процесса. Ниже приведен пример сборки своими руками смесительного узла, сборка будет производится из металлических составляющих.

Мы будет собирать его по схеме, в которой присутствует термостатический трехходовый клапан-смеситель, последовательное подключение циркуляционного насоса. Для герметизации швов используйте льняную паклю и пасту герметик, хорошие отзывы о пасте Юнипак.

Вам понадобятся следующие материалы:

  • Накидные гайки, американки.
  • Ручной воздухоотводчик.
  • Ниппели.
  • Циркуляционный насос.
  • Термометр.
  • Обратный клапан.
  • Шаровый кран.
  • Тройники.

Мы собираем на базе трехходового смесителя термостатического клапана ЕСБИ, на коробке указывается, в каком направлении происходит смешение воды. Рабочая температура на выходе 20-43 градуса Цельсия, что соответствует требованиям к системе теплый пол. Данный смеситель уже содержит в себе термостатическую головку, термодатчик и регулятор температуры, который позволяет устанавливать нужную вам температуру. На нем самом стрелками обозначено, в каком направлении течет холодная и горячая вода.

Хорошо зарекомендовала себя на этой нише фирма Wilo. Взяв в руки, осмотрите его, определите, в каком направлении он качает жидкость. Определите направление оси привода, при установке она должна располагаться горизонтально, это одно из обязательных условий работы насоса, в конструкции которых установлен мокрый ротор. Еще одно обязательное условие это то, что коробка коммутации не может находится под насосом.

Если все же у вас он становится именно так, тогда поверните верхний элемент корпуса, к которому подсоединен короб на 180 градусов. Это можно сделать, используя ключ шестигранник, открутив четыре винта, которые соединяют между собой две половинки насоса

Затем осторожно поверните верхний элемент относительно нижнего помпового. Совместите все обратно и закрутите винты

Следующее, что мы должны сделать, это установить термометры на трубу, где происходит подача до процесса смешивания, затем после насоса. Самый последний установите у выхода из обратного коллектора. Выбирайте датчики температуры, оборудованные зондом, которые вкручиваются в центральные гнезда. Целесообразно будет выполнить сверку каждого прибора.

Поскольку в одной цепочке на них действует одинаковый напор, соответственно, и значения у них должны быть одинаковые. Если есть возможность, сверьте с эталонным прибором. Если у одного из устройств показания разнятся, можно отрегулировать это самостоятельно.Если вы снимите крышку, то увидите винт, с помощью которого можно регулировать показания.

Итак, этапы монтажа:

  • Соберите участок от первичной подачи к смесительному клапану, соедините между собой запорный и шаровый вентиль и тройник под регулятором температуры. Каждый из четырех кранов должен быть оснащен накидной гайкой. Это делается для легкости в дальнейшем обслуживании.
  • Следующий выход концентрата соедините с входящим патрубком смесителя с трехходовым клапаном. Установите в центральном гнезде тройника термометр.
  • Установите перемычку байпас , к второму входу накрутите муфту с американкой. Это для легкости монтажа при обслуживании.
  • Затем к перемычке подсоедините тройник , одной стороной он должен быть развернут к обратке системы, а другой к коллектору.
  • Элемент общей обратки включает в себя один запорный шаровый кран. Нет необходимости устанавливать обратный клапан , поскольку скорее всего он не пригодиться.
  • Затем соберите параллельный участок . Установите температурный датчик, предварительно вкрутив тройник.
  • Затем пришел черед собирать элемент между насосом и подающим коллектором . В него входит муфта с американкой, тройной соединительный элемент для регулятора температуры, удлинитель, запорный кран.
  • Возле коллектора установите шаровый вентиль .
  • На выход смесительного клапана накрутите муфту .
  • Ну, и практически завершающий этап, это монтаж циркуляционного насоса . Вставьте кольцевую прокладку из резины, закрутите гайку на входном патрубке в насосе.
  • Точно так же накрутите и обожмите накидную гайку с другой его стороны. Вот и собран смесительный узел для теплого пола.

Это был окончательный этап, затем разместите этот элемент на месте его монтажа.

Зачем нужен расходомер

Теоретически вполне можно обойтись без монтажа в коллектор расходомера. Однако если не установить это устройство, то:

  • В разных помещениях температура будет разной;
  • Возможен перерасход электроэнергии на нагрев воды в системе;
  • Разные контуры будут прогреваться неравномерно.

Можно привести простой пример: ванная комната и спальня. Газовый либо электрический котел нагревает воду одинаково и для ванны, и для спальни. Но ванная комната по площади меньше спальни как минимум в 3 раза. Соответственно, в ванной комнате будет жарко, а в спальне прохладно при одинаковой подаче воды в систему теплого пола. Эта ситуация обусловлена тем, что в спальне намного больше суммарная длина пластиковых труб на площади. Именно для того, чтобы отрегулировать комфортный температурный режим во всей квартире, и желательна установка такого устройства.

Совет! При монтаже водяного теплого пола нужно стремиться делать контуры труб примерно одной длины. Это сэкономит расходы на электроэнергию и позволит точнее регулировать температуру.

Принцип работы

Устройство устанавливается на отводы обратного коллектора. При достижении заданной температуры в системе клапана коллектора сужают просвет поступления энергоносителя или перекрывают полностью. Такой принцип работы возможен при полной автоматизации системы. Для этого коллектор укомплектовывается термодатчиком.

Непосредственно расходомер состоит из нескольких деталей:

  • Корпус;
  • Прозрачная колба со шкалой;
  • Поплавок.

Колба обычно изготовлена из прочного стекла, корпус может быть пластиковым или латунным. Поплавок находится внутри колбы, он служит показателем скорости теплоносителя. Также расходомер называют поплавковым ротаметром.

В автоматическом коллекторе водяного теплого пола балансировка расхода теплоносителя осуществляется при помощи термодатчика. Если последний не предусмотрен, то ротаметр можно настроить вручную.

Расчет трубы для теплого пола

Для правильного расчета отопительной системы теплый пол необходимо учитывать следующие данные:

  • размеры труб;
  • площадь помещения, в котором нужно установить отопление;
  • характер напольного покрытия и состав стяжки;
  • наличие дополнительного утеплителя;
  • мощность насоса, который создает уровень рабочего давления теплоносителя.

Если неправильно выбрать диаметр трубы, например, меньше требуемого значения, то высока вероятность нарушения циркуляции теплоносителя. А это приведет к снижению температуры и придется  переделывать конструкцию, что неизбежно вызовет дополнительный расход трубы на теплый пол. Вообще-то, все затраты и количество материалов зависят, прежде всего, от площади помещения, в каждом случае эти величины индивидуальны.

Особенности монтажа труб для теплого пола

Для того чтобы сделать качественный и эффективный теплый пол – труба должна сначала располагаться в районе наименьшей температуры воздуха комнаты. Обычно этими местами являются стены с окнами, через которые происходит утечка тепла, или входная дверь. Поэтому вход в трубу горячей воды целесообразно начинать именно в этих местах. Тогда будет наиболее эффективное распределение тепловой энергии.

Если в комнате стоит тяжелая мебель или другие предметы, которые создают механическую нагрузку на пол, то под ними не рекомендуется располагать трубы отопления. Тем более, что для мебели постоянный нагрев не нужен, так как это может привести к разрушению ее конструкций.

Если Вы выбрали теплый пол – какая труба лучше будет передавать тепло в помещение зависит только от возможностей и желания домовладельца. Однако экономить на создании данной системы не следует, так как в случае повреждения изделий будут дополнительные расходы.

Трубы необходимо выбирать только известных и надежных производителей, которые исключают возможность подделки. Поэтому консультации специалистов в этом вопросе являются обязательным условием создания надежного действительно теплого пола.

Коллектор для теплого пола; монтаж и настройка

Для того чтобы добиться эффективности работы этой системы подогрева, мало правильно выбрать материалы, составить схему и грамотно уложить трубы водяного контура. Как показывает практика, в большинстве случаев все «упирается» в монтаж и настройку органа управления теплым полом – коллекторного узла. Именно на этом этапе чаще всего и допускаются различные просчеты и ошибки. Как результат – нарушение температурного баланса со всеми вытекающими.

Что такое коллектор теплого пола? В упрощенном исполнении – отрезок трубы, в которой есть несколько отверстий для присоединения «петель» теплого пола. В просторечии такие изделия называются гребенками. Но для схемы (так как вода циркулирует по замкнутому контуру), их понадобится две – на подачу и обратку.

Есть и более «серьезные» образцы – коллекторные сборки и узлы. Они полностью готовы к монтажу, поэтому в установке никаких дополнительных устройств не нуждаются.

Собственник, в зависимости от выбранного для теплого пола схемного решения, может сам (лучше с помощью специалиста) подобрать оптимальный для своей системы вариант. Подробнее с различными модификациями коллекторов и ценами на них можно ознакомиться по этой ссылке.

Почему при монтаже системы ТП желательно ставить именно коллектор? В интернете много статей по самостоятельному обустройству теплых полов. Естественно, все они акцентируют внимание на том, как можно сэкономить на монтаже контура. И одной из составляющих обозначают использование в схеме различных разветвителей и самодельных гребенок, причем не обязательно из металла. Обоснование – полимеры дешевле, вот их и нужно ставить. Следовать подобным рекомендациям – заранее обречь себя на решение множества проблем в дальнейшем. И вот почему.

Водяной теплый пол монтируется лишь в частных строениях. Для квартир такой подогрев – не вариант. А в любом доме всегда несколько комнат, к тому же и на разных этажах.

Вряд ли кто, имея отопительный котел, станет заниматься организацией искусственного подогрева для одной единственной комнаты. В этом случае, если она сравнительно небольшая, а требования к комфортности проживания минимальные, коллектор, может быть, и не нужен. Но ведь такая ситуация – не правило, а редкое исключение.

Собственники всегда обустраивают теплый пол, схема которого включает несколько «петель», каждая из которых отводится в конкретное помещение для подогрева напольного покрытия. Именно потому, что все они отличаются параметрами, без коллектора в системе теплого пола не обойтись.

И самое главное. Этот элемент схемы является связывающим звеном между контурами теплого пола и отопления. Коллектор может и не ставится, но в том случае, если в доме лишь одна линия подогрева пола, и подключается она непосредственно к котлу. Но это скорее из области фантастики.

Почему стоит монтировать коллекторы промышленной сборки? В первую очередь, из-за материала. Лучшим решением считается «нержавейка». Все «полезные советы» по изготовлению гребенок из отрезков полимерных труб не выдерживают никакой критики. Достаточно нескольких аргументов, чтобы понять это.

  • Не все пластиковые трубы подходят для монтажа контура ТП. О том, как их правильно выбирать, детально рассказывается здесь.
  • Сделать все присоединения своими руками, не имея необходимого оборудования и практического опыта, не получится. Главное в контуре теплого пола – герметичность. Именно поэтому, с учетом температурных расширений, вероятности гидроударов так важна надежность всех стыков.
  • В большинстве случаев, для повышения эффективности теплого пола, простейший коллектор дополнительно оснащается различными элементами – клапанами, расходомерами. Самостоятельно рассчитать все параметры технических устройств, в том числе, и стыкуемого смесительного узла, применительно к конкретной схеме не получится. Здесь нужны профессиональные знания. Гораздо проще приобрести готовую (в необходимой комплектации) коллекторную группу.

И последний аргумент. Все «знатоки», дающие советы по самостоятельному изготовлению различных гребенок, умалчивают о таком немаловажном нюансе, как ремонтопригодность. А если поломка произошла в отопительный период? С заводским коллектором вся понятно: поехал – купил – поставил вместо дефектного. А что делать с самодельным образцом? Сначала придется решать вопрос с резервированием по обогреву дома, потом подбирать материалы, изготавливать новый коллектор. Вряд ли такая экономия оправдана, если учесть, с какими проблемами можно столкнуться в перспективе.

Особенности монтажа коллектора теплого пола

В каждом доме – своя планировка, габариты комнат и иные нюансы. Потому и схемы могут разительно отличаться. Но независимо от этого, существует ряд правил, которые рекомендуется соблюдать в любом случае.

  • Коллектор не монтируется сам по себе, например, с креплением на стене. Его установка производится в специальном боксе, который располагается в доме так, чтобы доступ к нему был свободным, и в то же время он не диссонировал с внутренним оформлением. Но зачем именно в ящике? Свободный доступ не означает буквально для всех. Настройка коллектора – процесс довольно сложный, требующий грамотного подхода. И если кто-то из любопытствующих гостей или домочадцев где-то что-то «покрутит», то у хозяина добавится проблем. О том, что собой представляют коллекторные шкафы и сколько они стоят – здесь.
  • При выборе места необходимо учесть (по возможности), что желательно добиться одинаковой длины всех подключаемых к коллектору «ниток». Это минимизирует риск вероятного появления гидроударов в одной из них (при ошибках в расчетах) и будет способствовать более равномерному прогреву полов в каждом помещении.
  • Если на коллекторе установлены расходомеры, то обязательное требование – ориентация гребенок в горизонтальной плоскости. Иначе корректной работы регулирующих устройств из-за неточностей в их настройке не добиться.
  • При расположении контуров на разных этажах коллекторный шкаф ставится в верхней «точке» системы. Такая предусмотрительность нивелирует возможность ее завоздушнивания и облегчает уход за ней в процессе эксплуатации.
  • При значительных площадях, на которых обустраивается теплый пол с множество «петель», их желательно «развязать». В подобных ситуациях целесообразно монтировать не один, а два коллектора. Это позволит оптимизировать распределение потоков теплоносителя и режим работы котельного оборудования.
  • На последнем этапе, после монтажа системы теплого пола, производится ее опрессовка. Так как все «нитки» представляют собой цельные отрезки труб, то основное внимание – коллекторному шкафу. Если протечки и возникнут, то только в нем.

Настройка расходомеров коллектора теплого пола

В принципе, без них можно и обойтись. Но при этом неравномерность распределения теплоносителя по «петлям» обеспечена. Кроме того, что о приемлемом микроклимате во всем доме в этом случае говорить не приходится; отсутствие расходомеров может поставить собственника перед большой проблемой.

В разных помещениях, в зависимости от их специфики, свой тип напольного покрытия. Следовательно, и степень его нагрева должна выбираться индивидуально для каждой комнаты, с учетом материала финишной отделки. Как это отрегулировать без расходомеров, если все контура подключены через коллектор к общей системе отопления? Смесительный узел не поможет – у него совершенно иная функция.

Так как одними из популярных у собственников частных строений являются коллекторы от производителя «Stout» (нержавейка, огромный сортамент). Для информации – в изделиях данной модификации расходомеры ставятся на гребенке.

Алгоритм действий по настройке расходомеров, независимо от их конструктивного исполнения, практически идентичен. Но простота выполнения работы – кажущаяся. Необходимо учитывать все нюансы схемы отопительной системы – возможности насоса, тип котла и его характеристики, параметры контура теплого пола (в том числе, и протяженность «петли») и много иных особенностей. И вот здесь без услуг специалиста не обойтись. Иначе теплового баланса, а значит, и подлинно комфортных условий во всех комнатах с «подогревом» (при самостоятельной настройке) не добиться.

Вывод

Максимальная эффективность теплого пола, оптимизация расхода топлива для котла достигается выполнением ряда условий – грамотное составление проекта, правильный выбор комплектующих и профессиональный монтаж системы. Самостоятельно выполнить все технологические операции с высоким качеством не получится – это подтверждается практикой. Так как речь идет о такой специфической коммуникации, как отопление, лучше не экспериментировать, пытаясь сэкономить по максимуму, а обратиться к специалистам. Хотя бы на отдельных, особо сложных для понимания и реализации этапах.

Проживающим в Подмосковье достаточно набрать номер телефона 8 (495) 109-00-95, и сотрудники компании «АЛЬФАТЭП» дадут исчерпывающие разъяснения и профессиональные рекомендации по вопросу обустройства теплого пола. При желании клиента все выполнят сами – от проектирования до доставки и монтажа необходимого оборудования. Произведут его настройку, опробование в работе, а заодно и обучат собственника жилища всем нюансам эксплуатации и обслуживания системы.

Термоголовки для радиаторов отопления и теплого пола

Поиск по параметрам

Производитель: Valtec

Страна: Италия

883 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

1 264 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

2 593 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

592 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

696 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

1 757 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

3 479 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

4 218 руб

Цена указана без скидки

Кто из нас не любит ходить дома босиком? Комфортная температура для ног особенно важна, когда в доме подрастают дети. При монтаже отопительных коммуникаций немаловажную роль в управлении отоплением играет термоголовка для теплого пола.

Она обеспечит бесперебойную работу отопительной сети и контроль температурного режима, можно без страха за здоровье детей разрешать им бегать босыми.



Разновидности термоголовок теплого пола



Устройства различаются по виду вещества в сильфоне. Бывают:

  • газовые – обладают погрешностью, реагируют на сквозняки;
  • жидкостные – медленно работают, но отличаются точностью;
  • твердотельные.

Имеют ручное управление и электронное. Электронные термоголовки для коллектора теплого отопления пола управляются с помощью дисплея. Шток приходит в движение под воздействием электропривода. Цена такой термоголовки для водяного отопления будет дороже остальных устройств, но компенсируется высокой точностью.

Разнятся устройства и по контакту с поверхностью. Различают накладные термоголовки, погружные, термоголовки предназначенные для теплого пола с выносным или воздушным датчиком.

Это далеко не все отличия. Существует разграничение по клапанам:

  • ртл клапан с термоголовкой для теплого комфортного пола – монтаж производится на обратку, служат для поддержки установленных градусов внутрисистемной жидкости. Можно регулировать верхнее температурное значение;
  • двухходовой клапан (снабжающий) – головка осуществляет температурный контроль над средой внутри труб, закрывая/открывая гидроклапан;
  • трехходовой клапан с термоголовкой для теплого пола – имеет три хода, два – для поступления жидкости, третий служит проводником из котла в водяной контур.



В интернет-магазине «PROF-SANTEHNIKA.RU» можно заказать любое из описанных выше отопительных приспособлений.

Специалисты компании проведут бесплатную консультацию по выборке продукции. Для этого нужно просто заказать звонок на сайте.

Выбор, установка и регулировка расходомеров – Dartshouse

Автор Герман Фирсов На чтение 9 мин. Просмотров 15

Устройство теплых полов в доме становится более популярным, поскольку разрешает создать комфортные условия проживания. И дело не только в том, что по такому покрытию приятно ходить. Появляется возможность снизить темпреатуру основного источника отопления, значительно уменьная степень перегорания кислорода воздуха.

Насосно-смесительный узел для котла: совмещаем радиаторы и теплый пол

И батареи отопления у нас будут самые обычные — с горячей водой внутри Чтобы уменьшить сопутствующие эксплуатации комбинированных систем затраты, можно те же радиаторы установить только там, где в них есть реальная потребность: в кладовых и в некоторых других помещениях технического назначения они не нужны. Оно должны быть ровным с минимальным перепадом высот. Установка качественного конденсационного котла решает проблему. Не рекомендуется устанавливать в спальнях. Это дополнительные временные затраты. Работа конструкции может быть описана следующим образом: горячий носитель тепла будет доходить до коллектора отопительной конструкции и упираться в заслонку для предохранения с термостатом. Оптимальным вариантом является чугун. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Коллектор монтируется в специальный ящик материал — оцинкованная сталь , который соответствует его размеру.

своими руками

Примечательно, что трубы для разводки выбирают с небольшим сечением — лучше всего 20 мм. Он надежен и экономичен. Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру. Окончательный выбор отопительного котла, радиаторов, труб для их подключения и для теплого пола, а также схему разводки каждый потребитель делает с учетом многих факторов.

Это снижает комфорт и эффективность системы. Радиаторы и теплый пол — совместная работа, как обеспечивается, регулируется Радиаторы и теплый пол — совместная работа, как обеспечивается, регулируется В домах рекомендуется создавать комбинированную систему отопления — радиаторы с теплыми полами. Недостатком является низкий комфорт. В самые холодные недели мощности отопления при обычной температуре будет не достаточно. При формировании автономной системы отопления обеспечивается возможность самостоятельно регулировать устанавливаемую температуру.

Оборудование для системы «теплый пол»

Коллекторный узел для теплоснабжения по методу «теплый пол» включает не только распределительный (подающий) и собирающий (обратный) узел для подключения труб, образующих контуры отопления.

В его состав входят:

  • Коллекторные гребенки — подающая и обратная.

    На каждой из них смонтированы штуцеры для подключения трубопроводов к отводам (с наружной резьбой) и предусмотрены посадочные места (с внутренней резьбой) для установки запорной и/или регулирующей арматуры.

    Некоторые модели коллекторных гребенок снабжены балансировочными клапанами для регулирования расхода жидкости между соседними контурами.

  • Циркуляционный насос.

    Это устройство обеспечивает постоянный ток жидкости и создает необходимое для нормального функционирования системы давление.

    А знаете ли вы, какой производитель акриловых ванн лучше? Прочитайте в полезной статье краткий обзор популярных брендов на российском рынке.

    Про ремонт диспоузера для мойки на кухне написано здесь.

    На странице: -tehnika/ прочитайте про унитаз-компакт «Персона» для инвалидов.

    Важно! Даже в автономных системах отопления с установленным магистральным циркуляционным насосом, в коллекторном узле «теплого пола», устанавливают собственное устройство!

    Это связано с алгоритмом работы смесительного узла и системы в целом.

  • Смесительный узел.

    Его назначение — обеспечить нужную температуру (норма в квартире) теплоносителя в контуре.

    Комплектуются смесительные узлы управляемым двухходовым или трехходовым клапаном, байпасом, обратным клапаном и другими устройствами.

  • Дренажная система (сливной вентиль) для удаления жидкости из одного или нескольких контуров «теплого пола» во время проведения ремонтных работ.
  • Воздухоотводчик.

    Если коллекторный узел устанавливается на уровне выше, чем прокладываются трубопроводы контуров теплого пола, он комплектуется воздухоотводчиком с ручным или автоматическим управлением.

    В противном случае, если трубопроводы находятся выше коллекторного узла, установка воздухоотводчика потребуется в каждом контуре.

    Важно! Воздухоотводчик устанавливают в самом высоком месте коллекторного узла!

  • Запорные шаровые вентили для подключения коллекторного узла к трубопроводам системы теплоснабжения.
  • Регулирующая и/или запорная арматура – расходомеры, клапаны с сервоприводами, и другие аналогичные устройства для регулирования потока жидкости в каждом из контуров и, соответственно, температуры (минимально допустимая в квартире указана тут) в обслуживаемых помещениях.
  • Устройства автоматизация для задания и регулирования параметров процессов в системе.
  • Измерительные и индикаторные приборы – манометры, термометры и т.д.

Монтируют коллекторный узел в коллекторный шкаф.

Из чего состоит коллектор

Стандартная схема коллектора состоит из таких элементов:

  1. Смесительный клапан двух- или трехходовой.
  2. Запорные клапаны и клапаны для балансировки.
  3. Температурный датчик и манометр.
  4. Циркулярный насос.
  5. Автоматический воздухоотводчик.
  6. Для сборки коллектора нужны будут также фитинги, тройники, переходники, ниппели и остальные вспомогательные элементы для монтажа.

Составляющие части правильно собранного коллектора теплого пола.

Работает коллектор так: при повышении температуры выше заданного значения термоголовка закрывает клапан, и горячий теплоноситель подается в меньшем количестве. При остывании теплоносителя клапан подает теплоноситель больше. Теплоноситель из трубы обратки подается постоянным напором, а из трубы подачи — по необходимости. Таким образом, средняя температура теплоносителя остается на постоянном уровне.

Назначение клапанов в коллекторе

Двухходовой клапан пропускает теплоноситель в одном направлении, но обладает низкой пропускной способностью. Положительный момент в применении двухходового клапана — горячий теплоноситель подается плавно и без скачков. Такие клапаны в силу маленькой пропускной способности используются в небольших помещениях – до 200м2. Последние модели клапанов оснащаются сервоприводами. Сервопривод – двигатель с датчиком точного положения клапана, позволяющий точно и ступенчато открывать/закрывать пропускное отверстие.

Принцип работы двухходового клапана в системе “теплых полов”.

Трехходовой клапан смешивает или разделяет потоки теплоносителя. Еще одно название трехходового клапана — смесительный или разделительный. В корпусе клапана есть три патрубка, через которые он подключается к трубам отопления. Клапан принимает теплоноситель от котла, передает его в систему отопления, и одновременно принимает теплоноситель из обратки для смешения его с горячей подачей. Трехходовые клапана устанавливаются в автономных отопительных системах на выходе коллекторной системы, где не нужно ограничивать расход при равномерном смешении.

Важно!

Клапан при длительной эксплуатации засоряется и, чтобы его проще было заменить, в соединении используется разъемная соединительная муфта «американка».

Если в схеме разводки теплоносителя монтируется несколько коллекторов, то на выходе каждого из них устанавливается разветвитель с воздухоотводчиком. Отвод воздуха осуществляется с верхней стороны разветвителя, сливной вентиль устанавливается снизу и служит для слива теплоносителя при ремонте системы.

Некоторые упрощенные схемы отопления не требуют смешения потоков теплоносителя, поэтому клапана можно и не устанавливать. Для поддержания постоянной температуры в таких системах бывает достаточно одного циркуляционного насоса. Насос необходимо монтировать только в трубу обратки, чтобы избежать лишнего забора жидкости из системы отопления.

Для автоматической регулировки температуры в систему «теплый пол» могут подключаться датчики погоды. Как работает такой датчик: резкое похолодание на улице заставляет быстрее остывать и помещение, поэтому подогрев должен автоматически увеличиваться. Погодный датчик подает сигналы на включение/выключение котла или увеличение/уменьшение степени смешивания горячего и остывшего теплоносителя. Ручная регулировка температуры в зависимости от погоды неэффективная и слишком неточная. Погодозависимые датчики проверяют температуру несколько раз в минуту, и при необходимости сервоприводы проворачивают вентиль в ту или иную сторону на 50С.

Если вы не знаете как собрать коллектор теплого пола, то можете поискать в продаже агрегаты в сборке.

Правила монтажа

Установка и подключение гребенки для теплого пола — процессы несложные, если в комплектацию устройства входят все необходимые элементы.

Монтаж коллектора осуществляется исходя из правил и требований, описанных в инструкции конкретной модели.

Коллекторный шкаф

Этапы монтажа:

  • изначально собирается корпус из раздельных секций, чтобы выполнить монтаж надо скрутить вместе отдельные звенья с 2-3 ответвлениями;
  • затем он крепится на кронштейны;
  • на следующем этапе подсоединяются заглушки, запорная арматура и приборы контроля;
  • далее устанавливается насос, его монтируют либо на подающую трубу, либо на выходящую;
  • подключается насос и клапан с сервоприводом;
  • затем монтируются идущие к котлу магистрали;
  • подсоединяются контуры.

Коллекторный шкаф может быть наружным и встроенным.

Получаем готовый к работе коллектор, который будет отвечать за эффективный нагрев тёплого пола.

Комплектация смесительного узла

Выше перечислены основные узлы, которые понадобятся для сборки смесительного узла своими руками. Подробнее опишем комплектность в приведенной ниже таблице.

Деталь, узелПрименяемостьКоличествоПримечания
Насос циркуляционныйСистема отопления1
Фильтр тонкой очисткиСистема отопления1
ТройникБайпас малопроходный2
ТройникБайпас полнопроходный2
Клапан перепускнойСмеситель1На каждый контур
Датчик температуры обраткиСмеситель1На каждый контур
КонтроллерСистема управления1
ДатчикиПо проектуПо проекту
СервоприводСмесительПо проектуНа каждый клапан
Клапан обратныйСистема отопленияПо проектуНа каждый контур

Кроме перечисленного для сборки смесительного узла могут применяться и другие детали трубопрводного монтажа, такие как муфты, американки и прочие. С ними нужно определяться по месту установки смесителя. Из материалов нужны быть средства для герметизации соединений.

В результате работы по сборке смесителей получается панель управления отопительной системой, называемая коллектором.

Коллектор системы отопления частного дома

Он может быть достаточно сложным или совсем простым, располвгвться в подвальном помещении или в жилых помещениях в специально изготовленных коллекторных шкафах. Главное — доступность для обслуживания и ремонта.

Видео: как собрать смесительный узел своими руками

Зная из этой статьи как взаимодействуют детали и устройства смесительного узла, застройщик даже с минимальными навыками выполнения слесарных работ, справится с задачей сборки. Внимательно смонтируйте один контур, остальное покатитися как по маслу. Успехов вам!

Как настраивать расходомер теплого пола валтек

Конечно же, проект с грамотным гидравлическим расчётом ускоряет процесс наладки и защищает от ошибок в монтаже.

Но, тем не менее, систему напольного отопления можно настроить и без теоретических расчётов, хотя это и займет больше времени.

Так же заблуждением считается и то, что расходы воды во всех петлях должны быть одинаковы. На самом деле, расход в первую очередь зависит от тепловой мощности, которую передаёт в помещение каждая конкретная петля. Нередко можно услышать, что систему напольного отопления вообще не надо балансировать, а расходы воды сами выровняются за счёт работы термостатов, контроллеров и прочих элементов автоматики.

Это утверждение так же не верно.

Дело в том, что рано или поздно наступит момент, когда все петли теплого пола откроются на максимум, и распределение теплоносителя должно быть таким, чтобы вся вода не уходила в одну петлю, а равномерно распределялась

Расходомер для теплого пола поможет сбалансировать систему. Регулировка расходомеров теплого пола

Еще одной из важных функций коллектора является осуществление регулирования – ручного или автоматического номинального размера потоков, которые направляются в разные водяные контуры.

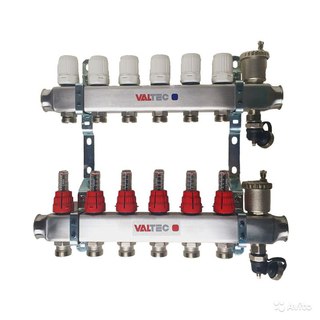

Устройство коллектора Valtec Помещается оборудование в специальный коллекторный шкаф, который фиксируется на стене. В отдельных случаях под него отводится подсобная комната. Входит прибор в состав коллекторного блока, оснащенного, кроме него, еще рядом элементов:

Схема коллектора регулирующими клапанами; расходомерами; крепежными кронштейнами; запорными клапанами, имеющими ручное управление; отсечными клапанами; торцевыми

Насосно-смесительные агрегаты для теплого пола VALTEC COMBIMIX, VALTEC COMBI, Oventrop. Схема насосно-смесительного агрегата для теплого пола

В условиях современного рынка особого внимания заслуживают насосно-смесительные агрегаты для теплого пола VALTEC и Oventrop. Конструкции универсальны в использовании. «Валтек» предназначен для регулирования температуры до 60 градусов Цельсия, «Овентроп» до – 90. Выбирая товар, обращайте внимание на уровень допустимого давления. В первом случае это 10 бар, во втором – 6.

Краткое сравнение

Oventrop удобен в ванне или ванне, используется для быстрого прогрева помещений. Производители рекомендуют прокладывать трубы под большим слоем бетона. VALTEC исключает наличие насоса в конфигурации. Oventrop готов предложить водяные теплые стены и другие интересные решения, используемые в сочетании с теплыми полами для достижения оптимального режима в здании.

Насосно-смесительные узлы для теплого пола VALTEC оснащены большим количеством комплектующих, дополнительной автоматикой, что очень удобно для создания системы «умного дома».Более подробно краткие характеристики устройств обсуждаются ниже.

VALTEC COMBIMIX: Основные характеристики

COMBI – коллектор, оснащенный термостатической головкой с отдельным погружным термодатчиком. Конструкция оборудована расходомерами и ручными клапанами для регулировки нагрева жидкости, автоматическими вентиляционными отверстиями и дренажем.

Насосно-смесительные агрегаты для теплого пола VALTEC характеризуются следующими параметрами:

– Сечение коллекторов – 1 дюйм (25, 4 мм).

– Количество труб – 12.

– Сечение трубы – ¾ дюйма, резьба – наружная, подключение по стандарту «евроконус».

– Температура воды в системе до 90 ° C, давление до 10 бар.

– Длина насосной системы 18 см.

– Пределы настройки температуры – 20-60 ° С.

– Коэффициент пропускной способности – 2,75 м3 / ч.

Эксплуатационные характеристики

Насосно-смесительные узлы для теплого пола используются для создания системы циркуляции трубок с низкотемпературной жидкостью.Регулировка комфортного микроклимата осуществляется за счет управления расходом жидкости и расходом в обратном потоке, соотношением контуров.

Работа смесительных агрегатов осуществляется системой отопления полов, стен, открытых пространств, теплицы и тепличного грунта. Конструкции используются вместе с коллекторами, соблюдая межцентровое расстояние 20 см. Насосно-смесительный агрегат для теплого пола имеет небольшие габариты, что очень удобно при размещении на небольших площадях.

Какие задачи решает система COMBI?

Узел позволяет увеличить интенсивность прохождения жидкости по петлям пола и снизить температуру до заданного уровня. Этому способствует смешивание его с охлажденной водой, поступающей из контуров системы «теплый пол». Система COMBI рассчитана на тепловые нагрузки до 20 кВт.

Коллекторный шкаф подключен к узлу-распределителю для подключения отопительных контуров (справа от узла COMBI). На подающем коллекторе размещены балансировочные клапаны с поплавковым расходомером для согласованной работы змеевиков.При отсутствии балансировки между контурами жидкость будет проходить по короткому пути, игнорируя длинные витки.

Нагретая жидкость поступает в насос-смеситель для теплого пола VALTEC через клапан термостата. Установка головки датчика температуры позволяет автоматически регулировать клапан (открывать / закрывать). Поддержание заданного уровня нагрева теплоносителя соответствует установленному уровню нагрева «теплый пол» (20-60С °).

Клапаны расположены на обратном трубопроводе и регулируются для подключения сервоприводов, что позволяет контролировать температуру в помещениях с помощью реле.Регулировка осуществляется вручную с помощью заглушек, входящих в комплект.

Назначение блока

Насос и узел смешения для системы теплый полы предназначены для смешивания воды из радиаторной системы с холодной жидкостью, поступающей из контуров системы «теплый пол». Он перемещается с помощью циркуляционного насоса. Из узла жидкость проникает в приточный коллектор и проходит по контурам напольной системы. При этом температура жидкости снижается, нагревая здание, и возвращается в коллектор.С обратной стороны через узел проходит холодная жидкость, цикл повторяется.

Контроль температуры

Для регулировки температуры на входных частях узла размещен обратный клапан с термоголовкой. Схема насосно-смесительного агрегата для теплого пола свидетельствует о наличии внешнего термодатчика, размещенного перед подающим коллектором. Нагрев жидкости в системе задается вручную по шкале термоголовки. При увеличении параметров клапан автоматически закрывается, прекращая поступление горячего теплоносителя в агрегат.Когда вода остывает, клапан открывает доступ к горячей охлаждающей жидкости. Это позволяет поддерживать постоянную температуру на выходе из блока.

Для регулировки расчетного соотношения между двумя ручными балансировочными клапанами, снабженными нагретой и холодной жидкостью, поступающей на вход насоса. Насосно-смесительный агрегат для теплого пола, самостоятельная установка, имеет первый клапан на обратном коллекторе. Он позволяет регулировать объем холодного теплоносителя, поступающего в смесительный узел. Второй вентиль устанавливается на выходе из узла перед патрубком подключения к обратному контуру радиаторов.Помогает регулировать объем нагретой жидкости, поступающей в узел.

При правильной настройке термостата клапан режима принимает среднее положение и влияет на увеличение или уменьшение подачи теплой воды к узлу. Настройка способствует взаимосвязанной работе отопительного контура с другими комнатными системами. При отсутствии балансировки насосно-смесительный агрегат для теплого пола VALTEC COMBIMIX перекачивает через себя больше жидкости, чем требуется по расчету, забирая ее из других систем.

Требуется термостат

Для автоматической регулировки температурных режимов к сервоприводам коллектора подключены комнатные реле. При поддержании комфортного микроклимата в помещении отопление не производится, вентиль на коллекторе закрывается. Когда температура падает ниже установленного значения, термостат подает питание на сервопривод, труба открывается. При закрытых петлях срабатывает предохранительный клапан узла, жидкость циркулирует по меньшему кругу за счет байпаса, предотвращая перегрузку насоса.

Принцип работы COMBI.S

Для работы с датчиком погодозависимости VT.K200.M разработан насосно-смесительный агрегат для теплого пола VALTEC COMBI.S. Вместо термоголовки жидкостного клапана реле – аналоговый сервопривод, который управляется от контроллера по расписанию. Для внешних температурных условий предусмотрен соответствующий теплоноситель. Это сказывается на редком использовании комнатных термостатов при открывании окна или двери. Подогрев пола позволяет поддерживать точный расчетный уровень, исключая колебания около настроенных значений от максимального (при открытом приводе) до минимального.Комфортный микроклимат на более высоком уровне.

На узлах COMBI.S Температурный режим теплоносителя определяется контроллером в соответствии с заданным пользователем графиком и данными датчиков для измерения уровня нагрева жидкости и воздуха. К аналогичным устройствам можно отнести насосно-смесительный агрегат для теплого пола Oventrop.

Циркуляционный насос позволяет ускорить обтекание жидкости по возвратной линии. Часть ее поступает из питающего контура. При обратном проходе поток охлаждаемой жидкости разделяется на 2 части, подходя к насосной системе и основному узлу.Соотношение потока, направляемого в насос, и потока регулируется с помощью клапанов. Если расход обратного трубопровода не соответствует установленным параметрам (клапаны коллектора закрыты), срабатывает перепускной клапан, необходимый для постоянного расхода жидкости, циркулирующей через насос. Внешний контроль работы участка осуществляется погодозависимыми термовыключателями.

Блоки Овентроп

Система предназначена для размещения низкотемпературных контуров отопления помещения с принудительной циркуляцией.Основная задача устройства – перемешивание жидкости с обратной линии.

Классификация узла:

– Байпасно-запорно-соединительная группа («Мультифлекс» ФЗБ, ВЦЭ и ВЗБ).

– Серия поворотная («Мультиблок» ТФ и ФЗБ).

– Угловая версия устройства («Мультиблок» Т, «Мультифлекс» F VCE и F ZBU).

– Тип проходящих устройств («Мультиблок» T).

– Группа соединительная («Multiflex» F CEE, VCE E и F ZBU).

– Насосно-смесительная серия («Регухлур»).

Характеристики узлов

Параметры конструкции:

– водоснабжение – 3,5 м3 / час;

– мощность – 90 Вт;

– температура в проточном контуре – 50-95 градусов Цельсия;

– предел рабочего давления – 6 бар;

– установка температурных режимов – от 20 до 50 градусов Цельсия;

– напряжение – 230 В / 50 Гц.

Блоки используются в системе теплого пола и в отдельных насосных станциях Oventrop. В первом случае их соединяют с металлической гребенкой для теплого пола (например, модель Regufloor H), что позволяет совмещать радиаторное и панельное отопление.

Для децентрализованной нормализации в цепи питания используется Regufloor H. Его работа обеспечивает автоматическую работу в зданиях площадью до 200 м2 и расход тепла около 75 Вт / м2.

Особенности конструкции

В комплект входят основные элементы:

– Клапаны трехходовые снабжены присоединительной резьбой М 30х1,5 мм сечением 2 см.

– Тепловое реле с накладными датчиками и теплопроводным основанием.

– Циркуляционный насос энергосберегающий со встроенным регулятором мощности.

– Термостат с максимальным ограничением для поддержания оптимального микроклимата.

Для создания погодозависимой регулировки используется коллекторная группа Oventrop серии Regufloor HW. Блок поставляется в готовом виде для быстрого подключения. Он позволяет подключать от 2 до 12 контуров и применяется при соединении систем с 2-4 трубами.

Серия Regufloor HX позволяет разделять системы напольного отопления и радиаторные трубы через теплообменник. Регулирующий клапан расположен на входе первичного контура.Температурные параметры устанавливаются с помощью погружных датчиков во вторичном контуре.

Обо всех насосно-смесительных агрегатах отзывы покупателей положительные – обе компании прошли испытания и соответствуют основным требованиям по быстрому монтажу и надежной работе.

Оптимизация системы теплого пола как способ достичь большего теплового комфорта и снизить счета за отопление.

Здоровое распределение температуры в комнатах, энергоэффективность, функциональность и безграничные возможности внутренней отделки – вот лишь некоторые из многих преимуществ выбора полов с подогревом для вашего дома.Однако для того, чтобы такая система отопления обеспечивала заметно более высокий тепловой комфорт и экономию энергии, самое главное – правильно сбалансировать всю систему. Как сбалансировать систему теплых полов?

Температура подаваемой воды

Одним из наиболее важных параметров, которые необходимо настроить в системе теплого пола, является температура воды, подаваемой в систему, которая влияет на температуру пола. Установка подходящей температуры защищает пол от повреждений и обеспечивает надлежащую теплопередачу. В этом отношении мы не должны превышать допустимое предварительно определенное значение 55 ° C. Более высокая температура подаваемой воды не только увеличивает риск повреждения системы, но также приводит к большим потерям тепла, что приводит к более высоким счетам и общему дискомфорту для жителей дома.

Использование клапана в системе отопления вместе с умелым управлением с помощью контроллера смесительного клапана – это способ снабжения системы теплого пола водой приемлемой температуры, несмотря на то, что в систему отопления подается вода высокой температуры (напрямую от радиаторной системы). Он работает следующим образом: датчик, установленный на подводке теплого пола, измеряет температуру подаваемой воды. Когда температура слишком высока, термостатический клапан закрывается, вызывая увеличение подачи воды из обратной линии системы отопления, тем самым охлаждая подаваемую воду. По достижении аварийной температуры датчика клапана насос останавливается. Когда температура, измеренная датчиком, слишком низкая, термостатический клапан открывается, что означает, что менее холодная вода возвращается в подающий коллектор. Таким образом, через напольный клапан протекает менее прохладная вода.

Зависимость температуры подачи от наружной температуры

Следует помнить, что поддержания температуры подачи в пределах предварительно установленных значений недостаточно для обеспечения оптимального теплового комфорта. Также необходимо отрегулировать температуру подачи с учетом погодных условий на улице. Во время сильных морозов рекомендуется более высокая температура подачи системы теплого пола. Одна и та же температура в переходный период между сезонами может привести к перегреву помещений и, следовательно, к потере энергии.Чтобы отрегулировать температуру подачи в соответствии с текущими погодными условиями, пользователь может выбрать и впоследствии отредактировать кривую нагрева.

Напольный диспетчерский пункт – оптимальная температура, соответствующая вашим потребностям

Вторым ключевым фактором, влияющим на счета и тепловой комфорт пола, является регулирование температуры. Приятное тепло в помещениях, где используется пол с подогревом, достигается за счет правильного управления отоплением. Системы управления водяным теплым полом могут связываться с нагревательным устройством традиционным способом с помощью кабеля или по беспроводной сети.Важно, чтобы они были удобны в использовании и безопасны. Базовый комплект, обеспечивающий эффективную систему управления отоплением от TECH Controllers, включает:

  • контроллер термостатического исполнительного механизма – центральная панель, контролирующая работу устройств управления, установленных в отдельных помещениях.
  • датчики температуры или комнатные контроллеры , позволяющие пользователю поддерживать различную температуру в каждой комнате в зависимости от индивидуальных потребностей.
  • термоэлектрические приводы для управления термостатическими клапанами в коллекторах (две версии на выбор: STT-230/2 и STT-230/2 S).Они открывают или закрывают подачу воды в контуры отопления в зависимости от сигнала, посылаемого контроллерами.


Как это работает? Контроллер температуры отправляет соответствующий сигнал главному контроллеру в зависимости от того, слишком низкая или слишком высокая температура в помещении. Главный контроллер, в свою очередь, активирует термоэлектрические приводы, установленные на коллекторе. Таким образом, нагревательный контур замыкается или открывается. Простая в использовании панель управления обеспечивает эффективность и эффективность всей системы отопления.При достижении заданной температуры регулятор отключает котел, что предотвращает чрезмерные потери тепла или энергии. № Установка различных значений температуры в помещениях в зависимости от их функции соответствует принципу рационального управления теплом и снижения затрат на отопление при сохранении повседневного комфорта.

Гидравлическая балансировка системы теплых полов как решение проблемы недостаточно отапливаемых помещений.

Разные комнаты в доме имеют разные требования к мощности, что приводит к разной длине контура теплого пола и разному гидравлическому сопротивлению.Температуру пола можно регулировать, выбирая подходящее расстояние между трубами от 10 до 30 см (в зависимости от диаметра трубы, теплопотери в помещении или типа пола), а также балансируя поток в отдельных контурах. Другими словами, в каждый нагревательный контур должен подаваться поток воды с определенным расходом, обусловленным необходимой тепловой мощностью. Для этого в системах отопления предусмотрены регулирующие клапаны для измерения гидравлического сопротивления отдельных водяных контуров. Очень практичным решением является использование коллектора с клапанами.Расходомер, который может быть подключен к коллектору теплого пола, позволяет пользователю точно регулировать расход. Расход можно измерить по показаниям расходомера. Ручная гидравлическая балансировка включает уменьшение расхода воды в контурах с наименьшим сопротивлением и в то же время увеличение расхода в самых длинных контурах с наибольшим гидравлическим сопротивлением. Цель состоит в том, чтобы добиться максимально возможного расхода воды в самых длинных контурах и уменьшить низкий в самых коротких.

Включение системы теплого пола после летнего перерыва

Эффективность системы теплых полов также зависит от того, как она используется. Лето – отличное время для проведения технического обслуживания системы, особенно если мы пользуемся им уже давно.

Если система теплого пола используется уже долгое время, рекомендуется ее промыть. Это хороший способ избавиться от разного рода отложений, скапливающихся внутри труб, и повысить эффективность отопительной системы в отопительный сезон.

Балансировка системы теплого пола как способ достижения большей экономии

Полы с подогревом позволяют достичь высокого теплового комфорта при сокращении счетов за отопление. Водяной теплый пол означает снижение затрат на содержание дома, устранение факторов, вызывающих чрезмерную влажность воздуха, а также обеспечение высокого теплового комфорта. Неправильная установка или балансировка системы отопления приводит к неисправности, что может привести к перегреву недогрева помещений.Поэтому очень важно контролировать температуру и расход теплоносителя (гидравлическая балансировка), а также правильно устанавливать температуру в помещении. Соблюдение всех правил монтажа и балансировки системы теплых полов позволит вам получить полный тепловой комфорт от теплых полов.

Pro Balance 1 SST Manifold.indd

% PDF-1.3 % 1 0 объект >] / Pages 3 0 R / Type / Catalog / ViewerPreferences >>> эндобдж 2 0 obj > поток 2015-09-30T10: 28: 37-04: 002015-09-30T10: 28: 42-04: 002015-09-30T10: 28: 42-04: 00Adobe InDesign CS6 (Macintosh) uuid: 1959d8f1-64a9-1442- 8d33-b024be2751d2adobe: docid: indd: bd6a3ab3-2d76-11e0-a007-ee7f2255c7dcxmp.ID: 5AECBC1960206811808383E40B4F00A5proof: pdf1xmp.iid: 59ECBC1960206811808383E40B4F00A5xmp.did: 268FBED25F206811808383E40B4F00A5adobe: DocId: INDD: bd6a3ab3-2d76-11e0-A007-ee7f2255c7dcdefault

  • convertedfrom применение / х-InDesign к применению / pdfAdobe InDesign CS6 (Macintosh) / 2015-09-30T10: 28: 37-04: 00
  • application / pdf
  • Pro Balance 1 SST Manifold.indd
  • Библиотека Adobe PDF 10.0.1FalsePDF / X-1: 2001PDF / X-1: 2001PDF / X-1a: 2001 конечный поток эндобдж 3 0 obj > эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 13 0 объект > / Font> / ProcSet [/ PDF / Text] >> / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 14 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 15 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 16 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 17 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 18 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 19 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 66 0 объект > поток HWms _r 碈 f ܥ ٴ za ڍ D / m’H “A

    Распределительный блок для теплого пола. Смесительный блок для теплого пола.

    Полы с подогревом уже давно не являются предметом роскоши.Эта система низкотемпературная, по этой причине узел является неотъемлемой частью этой конструкции.

    Суть смесительного агрегата для теплого пола

    Смесительный модуль – это устройство, контролирующее понижение температуры охлаждающей жидкости. Применяется исключительно для конструкций водного типа.


    Смесительный блок Включает регулирующий клапан и циркуляционный насос. Клапан необходим для регулирования количества подаваемой горячей воды. Также следует осветлить горячую воду и смешать в ней более холодную воду.В момент, когда температура поднимается выше установленной, открывается клапан, и холодная вода смешивается с горячей водой.

    Температура поверхности в пределах 20-27 ° C (в случае передачи основного отопления на радиаторы). Если для обогрева всей квартиры применяется система теплых полов, то ее верхний предел определяется санитарными нормами: 31 °.

    Если установка нагревает воду не только для горизонтальных поверхностей, необходимо переключить смесители.

    Насосно-смесительный узел (НСУ)


    НСИ – устройство, служащее для формирования круговорота воды с заданной температурой

    1. Коллекторный блок – это готовая система, предназначенная для подключения нескольких ответвлений теплого пола к одному SU. Такой агрегат совмещает подающий и обратный коллекторы. Каждый коллекторный блок рассчитан на определенное количество ватт. поэтому обязательно указывайте стоимость при покупке.

    2.Насос незаменим для циркуляции воды в системе отопления. Горячая вода смешивается с охлажденной и заставляет двигаться крыльчатку насоса. Он смешивает два типа воды, проталкивая их через систему. Если площадь обогрева небольшая, то клапан открывается, и увеличивается расход охлажденной воды. В случае большой площади петель теплого пола требуется больше, поэтому вентиль закрывается.

    3. В большинстве моделей NSU смеется клапан с термостатом, который предназначен для регулирования стабильной температуры.Клапан является погодозависимым блоком управления. Если ваше отопление изолировано от температуры наружного воздуха, то клапан не требует четкой регулировки, по этой причине можно использовать 2-ходовой клапан. В остальных случаях вам понадобится 3-ходовой. Существуют автоматические клапаны, которые можно запрограммировать на снижение температуры в определенные часы. Например, если вы уезжаете на работу). Автоматические клапаны наиболее оправданы и просты в эксплуатации.

    4. Регуляторы расхода .

    • тип поплавка .Это прозрачная чашка со шкалой расхода (обычно от 1 до 5 литров в минуту). В колбе стоит красный поплавок, который под давлением поднимается до нужной отметки. Минусы таких регуляторов: придется делать дизайн-проект, чтобы указать верные данные, а также колбы быстро покрываются отложениями накипи, из-за которых значения становятся непригодными.
    • балансировочный клапан оснащен шкалой (обычно от 1 до 10), пропорционально зависящей от длины трубы.Этот прибор интуитивно настраивается: при укладке труб фиксируется длина каждого контура, после чего при регулировке балансиры выставляются пропорционально каждой отметке. (отметка 10 – самая длинная, 1 – самая маленькая).

    5. Клапаны смесительные – устройства с ненагруженным конусом, что позволяет использовать при больших перепадах давления с приводами малой мощности. Направление потока среды показано на корпусе клапана. для двухлетнего клапана, вход и выход: A и B, для трехлетнего выхода AB.Клапан устанавливается согласно инструкции.

    • Двухходовой клапан позволяет воде течь только в одном направлении; при повторной установке клапан будет работать некорректно или вообще выйдет из строя.
    • Трехлетний клапан имеет конструкцию с тремя отверстиями: два входа, одно выходное отверстие. Клапан удерживает температуру теплоносителя на выходе в заданных пределах.

    Основные схемы замеса узлов

    Подобные схемы необходимы для того, чтобы собрать тестомес своими руками.

    Номинальная S 20-25 м кв. Ручная регулировка температуры.

    6 – устанавливаются соединители при подключении к радиаторам патрубками

    10 – патрубок от отопительного котла

    11 – из контура Средние цены самых популярных брендов. (Актуальность на конец 2015 г.)

    Как можно собрать миксер своими руками

    Перед установка внимательно изучение инструкция

    Советы профессионалов:

    • Обозначает возможность свободного доступа к арматуре, клеммным коробкам насосов, электроприводам, регулирующей арматуре.
    • Воздуховыпускное отверстие должно быть установлено там, где могут появляться пузырьки воздуха.
    • Не упускайте из виду температуру охлаждающей жидкости при покупке контурных патрубков
    • Старайтесь не устанавливать расход жидкости в зонах с отрицательными температурами. Если полностью исключить это невозможно, то стоит свести к минимуму.
    • Балансировочный клапан закрывается при установке максимальной температуры
    • Не допускайте попадания жидкости на электрические части устройства.
    • в первую очередь собирается сборка, а после нее электроприводы регулирующих клапанов.Затем подается питание.

    Электросхема

    Главное в технике – это установка термометров, встроенных в спускной и обратный клапаны. Они выполняют – контролируют нагрев воды. Предохранительный клапан – это регулятор температуры. Помните, что основная ошибка при установке – это неправильное расположение смесительных узлов (задом вперед или вверх ногами)


    Место установки, конечно, вы можете выбрать как угодно, но лучшие варианты это гостиная, специальный коллекторный бокс, котельная.Но для лучшего распределения давления, а также вашего личного удобства устанавливайте как можно ближе к обогревателю.

    Тонкости установки

    • Любой смесительный узел должен доходить до основания теплого пола.
    • Разрешено переключение как влево, так и вправо.
    • В помещениях с S менее 20 квадратных метров коллекторная группа должна крепиться к краю радиатора.
    • Обязательно выполните тестовый запуск в конце установки, чтобы настроить полосу пропускания в соответствии с вашим комфортом.

    Наружные датчики температуры (погодные датчики)

    Основная функция погодозависимых контроллеров – автоматическое регулирование температуры системы отопления в зависимости от температуры окружающей среды. Частота измерения может быть установлена ​​автоматически (производителем) или вручную.

    В следующей статье на тему теплого водяного пола мы рассмотрим смесительный узел для теплого пола или, как его еще называют, смесительный узел.

    Назначение смесительного узла

    Многие задаются вопросом – зачем нам микшерный блок? Этот элемент системы призван решить проблему с распределением температуры воды, когда бойлер выдает воду от 90⁰, а в теплый пол должно подаваться не более 60⁰.

    Смесители

    используются для подключения системы теплого пола к вновь созданной или существующей системе отопления.

    Основная задача смесительная установка для полов с подогревом – это снижение температуры жидкости , подмешивание воды в подающую трубу из обратной трубы.


    Устройство и принцип работы

    Обычно смесительные уздечки включают в себя трехходовой клапан. Однако теперь можно встретить узлы, выполненные единой конструкцией с коллектором или резервуаром.

    Насос и бак вполне могут быть встроены в котел. Но наличия помпы в котле будет недостаточно для регулировки системы отопления, в которую входит теплый пол. Такой насос способен циркулировать воду только в радиаторах отопления. В таких ситуациях теплый пол требует установки на смесительный узел отдельного насоса для циркуляции в контурах, а также трехходового клапана, который предназначен для регулирования температуры воды, снижая ее до необходимой температуры. (30-50 ° С).

    Кроме того, все смесительные узлы оснащены предохранительными термостатами, которые отключают насос, когда t⁰ в потоке превышает установленное значение.


    Температура подачи 85 ° C. Первым в линии подачи является трехходовой клапан. Далее идет циркуляционный насос, а за ним датчик температуры. Затем труба пошла в коллектор теплого пола.

    Обратный поток теплоносителя проходит от коллектора в сборе с температурой 40 ° С. В обратном трубопроводе установлен обратный клапан.Это необходимо для предотвращения движения жидкости противотоком.

    Обычно датчик температуры измеряет текущую температуру жидкости, подаваемой в контур теплого пола. Если температура поднимается выше заданного параметра, трехходовой клапан открывается, и жидкость с более низкой температурой подается из обратной линии в контур. Подача с обратки осуществляется до тех пор, пока жидкость в подающей трубе не достигнет необходимой температуры. После этого клапан закрывается.

    Создание смесительного узла своими руками – отличный вариант при подключении теплого пола в квартирах. Так вы не создадите соседей с холодными батареями.

    Обратите внимание! Создавая коллектор теплого пола своими руками, необходимо учитывать, что циркуляционный насос должен быть таким, чтобы он не перекачивал жидкость в сторону трехходового клапана, а втягивал жидкость через него. Другими словами, компоновка должна быть такой: клапан, затем насос, коллектор.При ином расположении элементов регулировка проводиться не будет.


    Насосно-смесительный узел может иметь байпас, т.е. секцию байпаса насоса и клапана. Это необходимо для тех случаев, когда обратный коллектор будет при замкнутых цепях. В этом случае насос будет направлять жидкость по байпасной линии.

    В принципе, конструктивных сложностей нет. Поэтому вы вполне способны немного сохранить свой бюджет, сделав своими руками смесительный узел для теплого пола, приобретя все элементы системы по отдельности.

    Подбор крана трехходового для смесительного агрегата

    Как уже упоминалось, в смесительных установках используются в основном трехходовые краны. Сайт можно приобрести в готовом виде, который будет включать в себя все необходимые элементы. Однако сделать микшерный агрегат своими руками можно, купив все отдельно. Самостоятельная сборка обойдется вам дешевле, а функциональность не пострадает. Главное в этом вопросе – знания о подборе оборудования.

    Трехходовой клапан смесительного устройства уже имеет настройку по умолчанию для определенной температуры жидкости.Однако при желании вы можете отрегулировать его самостоятельно, поворачивая регулировочный винт.


    Однако такие клапаны имеют небольшую производительность – около 2 м³ в час. В связи с этим при его использовании на больших площадях (более 50 м²) он не сможет полноценно выполнять свои обязанности. Его использование будет оптимальным только на площадях до 50 м².

    Если планируется обогрев больших площадей, необходимо выбрать более эффективный клапан, который может обеспечить пропускную способность до 4 м³ в час.Такой элемент можно будет регулировать не только вручную, но и с помощью сервопривода. Идеально подходит для площадей от 100 до 150 м².

    Способы и виды подключения

    Смесительные узлы можно установить двумя способами:

    1. Крепление к коллектору. В этом случае установка стороны не принципиальна.
    2. Смесительный узел установлен в котельной, а коллектор в другом месте.

    В обоих способах принцип действия одинаковый. Вам просто нужно определиться, какой вариант вам будет удобнее.


    Вообще многие задаются вопросом: «А можно ли вообще обойтись без смесителя?» Здесь можно сказать, что в принципе это возможно. Все потому, что современные пластиковые трубы, которые в основном используются для устройства теплого водяного пола, выдерживают температуру до 90⁰С. Поэтому даже если в теплый контур подать не желаемые 40-50, а 80 градусов, то ничего страшного не произойдет и трубы выдержат эту нагрузку.

    В основном смесительный узел для системы теплого пола используется вместе с системой водоснабжения.Инструкции от профессионалов и видеоматериалы помогут соорудить смесительный узел для теплого пола своими руками и произвести его беспроблемный монтаж.


    Обычно теплый пол подключается к общей системе отопления, где бойлер нагревает воду до достаточно высокой температуры – от 60 до 90 ° С. По действующим нормам температура поверхности пола не может превышать допустимую 31. ° С. Таким образом, с учетом имеющейся толщины цементной стяжки, основания и самого напольного покрытия оптимальная температура воды в трубах всего теплого пола непременно должна колебаться в пределах 35–55 ° С.


    Система теплых полов

    Следовательно, подключение контуров теплого пола не выполняется напрямую к системе отопления. Используется так называемый смесительный узел, позволяющий регулировать температурный режим, снижая его до оптимального уровня.

    Без надлежащего регулирования температуры пол с подогревом неизбежно перегреется, что, в свою очередь, испортит мебель, паркет или другие полы. К тому же в самом помещении без терморегулятора всегда будет душно.

    Конструкция и разновидности

    Все смесительные узлы в стандартной комплектации состоят из:

    • клапан регулирующий и термостатический;
    • насос;
    • термостатическая головка;
    • ограничитель температуры;
    • встроенный датчик температуры.


    Коллектор для теплого пола

    Есть две разновидности: с 2-ходовыми или 3-ходовыми клапанами. Они смешивают горячую и холодную воду, поступающую обратно из системы теплого пола, тем самым обеспечивая ее непрерывную циркуляцию.Двухходовой клапан (второе название – подача) имеет термоголовку с установленным датчиком жидкости.

    Датчик в режиме нон-стоп контролирует температуру подаваемой жидкости и при необходимости перекрывает ее подачу из котла. Горячая порция воды будет подана клапаном только после того, как он остановит воду, смешавшись с возвратной. Для помещений до 200 квадратов предпочтительнее устанавливать двусторонние узлы.

    Трехходовые клапаны имеют гораздо более высокую пропускную способность, чем двухходовые клапаны.В небольших помещениях они, к сожалению, могут пропускать горячую воду в общую систему, если их полностью открыть. Это, в свою очередь, может спровоцировать резкие внутритемпературные скачки и разрыв трубы. Поэтому трехходовые системы идеально подходят для больших просторных домов, где системы имеют большое количество контуров, а также используются метеорологические контроллеры.


    Работа смесителя

    На рынке представлены модели, различающиеся между собой по типу потребления:

    • предназначен для монтажа на индивидуальный стандартный коллектор;
    • индивидуальный групповой блок для подключения мощного пользователя.

    Последний может использоваться для подключения нескольких потребителей с относительно небольшой мощностью каждого из них, либо рассчитан на существенно большую мощность с 2-12 выходами.

    Как можно собрать миксер своими руками

    Стоимость такого типа оборудования зачастую бывает довольно высокой, поэтому некоторые пользователи пытаются соорудить смесительный агрегат для теплого пола своими руками. К тому же не всегда можно приобрести термостат с нужным количеством входов.В этом случае просто дополнительно закупаются гребешки, которые вполне можно поставить своими руками, чтобы включить недостающие требуемые контуры.

    Схема: подключение системы теплого пола

    Для сборки смесительного узла не обойтись без:

    смесительный (предохранительный) 2-ходовой или 3-ходовой клапан

    • гайки накидные;
    • воздухоотводчик ручной;
    • соски;
    • циркуляционный насос;
    • термометров;
    • клапан обратный;
    • кран шаровой;
    • тройники и др.

    В целом технология сводится к установке термометров, которые устанавливаются как в приточную, так и в обратную арматуру. Их задача – контролировать температуру транспортируемой воды при подаче жидкости и ее последующем возврате. Предохранительный клапан играет роль термостата – он включит перемешивание при условии, что градусы превышают установленную норму.


    Схема: расположение клапана

    Насос будет выполнять функцию стабильного поддержания равномерного нагрева воды в трубопроводе за счет ее циркуляции и повышения давления.Установка байпаса позволит отрегулировать текущую температуру, обезопасив систему отопления от перегрузок. Клапан наполнения канализации сделает невозможным разрыв проходящих труб в случае превышения давления воды сверх нормы, установленной хозяином дома.

    Собрав блок своими руками, следует подключить его к цепям с помощью фитингов. Перед началом необходимо провести баланс, чтобы температура была равномерной по всей подложке теплого пола.

    Тонкости установки

    Схема подключения

    Теплый пол подключается к котлу по схеме, в зависимости от типа системы отопления – одно- или двухтрубное. Например, однотрубная система отопления требует, чтобы байпас был постоянно открыт, а двухтрубная система отопления не нужна.


    Полная схема подключения смесителя для теплого водяного пола

    Схема может быть как самой простой, так и с использованием дополнительных элементов.В любом случае термостаты, а также клапаны и расходомеры устанавливаются для каждой отдельной группы коллекторов. Более того, само смешение может осуществляться на коллекторы или на каждую отдельную ветвь конкретной коллекторной группы.

    Многие сегодня устанавливают систему теплого пола в качестве дополнительного отопления. В квартирах он, как правило, электрический, а для частных коттеджей выгоднее установка водяного пола. Чтобы выровнять температуру, подаваемую на ввод горячего теплоносителя, необходимо установить дополнительный элемент – смесительный узел для теплого пола.

    Комбинированная система отопления частный дом может состоять из:

    1. Отопительный котел;
    2. Контуры теплых полов;
    3. Контур радиаторов.

    Температура воды, нагреваемой котлом, составляет 75-95 ° C, а санитарные нормы устанавливают показатель 31 ° C, как максимально комфортную температуру поверхности пола для хождения по нему босиком. Поэтому прямое попадание воды в контуры пола недопустимо.Эта проблема решается установкой смесительного узла.

    Следует учитывать толщину пола и стяжки. Температура воды в трубах должна быть 35-55 ° С.

    Термомиксер предназначен для смешивания горячей и уже охлажденной воды. Благодаря этому отопительный контур работает без отклонений.

    Принцип работы системы

    Смесительный агрегат для теплого пола следует устанавливать, если водогрейный котел вырабатывает воду высокой температуры, которая используется для бытовых нужд и радиаторов отопления.

    Как работает смеситель?

    Горячий теплоноситель перед распределением в коллекторе попадает в систему смешения, где термостат измеряет его температуру. Если показатель превышает допустимое значение, предохранительный клапан открывается и предотвращает холодную и горячую воду. Когда жидкость достигает желаемой температуры, клапан прекращает подачу горячей воды.


    Как правило, смесительный узел не только обеспечивает комфортный температурный режим, но и служит для повышения уровня давления в контуре, что улучшает циркуляцию теплоносителя.Схема смесительного узла включает:

    • Клапан предохранительный;
    • Циркуляционный насос;
    • Байпас
    • Воздуховыпускные отверстия;
    • Клапаны для стабильного функционирования контуров (запорные, дренажные).

    Схема узла смешивания может иметь различную конструкцию. Более популярны двухходовые и трехходовые клапаны.

    Схема двухходового клапана

    На клапане двухходового (подача) установлен термостат, снабженный инфракрасным датчиком, который измеряет температуру жидкости, поступающей в теплые полы.Вода в смесительной системе движется по кругу, а головка предохранителя управляет клапаном, который открывает или закрывает проход горячей воды. Это процесс смешивания жидкостей разной температуры.

    Трехходовой клапан не применяется для отопления более 200 м2.

    Трехходовой клапан в смесительном контуре

    Трехходовой клапан – универсальное оборудование. Он выполняет функции как байпасного клапана, так и байпаса. Его особенность в том, что горячая вода препятствует обратному току внутри корпуса.Этот тип агрегата оборудован сервоприводами, термостатами, а также погодозависимыми контроллерами. Последние способны проверять температуру на улице с периодичностью 20 секунд. Если температура воды, поступающей в систему теплого пола, не соответствует заданной температуре, клапан автоматически поворачивается на 45 ° в ту или иную сторону.

    Однако трехсторонняя конструкция несовершенна и имеет свои недостатки:

    1. Чрезмерное давление
    2. Возможность подачи горячей воды;
    3. Высокая пропускная способность, приводящая к значительным колебаниям температуры охлаждающей жидкости.

    Резкие перепады давления и температуры могут вызвать разрыв.

    Как завязать месильный узел?

    Подключение миксеров достаточно простое, поэтому установка выполняется своими руками с инструкциями. Первое, что нужно сделать, это выбрать место для смесителя.

    Смесительная группа монтируется по контурам системы теплого пола в коллекторном шкафу, в котельной или непосредственно в помещении.

    Если части водяного пола соединяются гибкими трубами, то смесительный узел жестко крепится к стене.Необходимо обеспечить свободный доступ к деталям смесительного узла.

    Коллекторный шкаф и его оборудование

    Обязательно учитывайте тип материала, из которого изготовлены трубы. Они должны выдерживать температуру поступающего теплоносителя. Если использовать водно-гликолевый раствор, оцинкованные трубы не подойдут.

    Не допускайте попадания жидкости в части смесительной системы, которые находятся под напряжением.

    После монтажа смесительную систему подключают к трубопроводу охлаждающей жидкости и обратной линии, устанавливают датчики давления, температуры и расхода.Эти элементы поставляются как единое целое или собираются самостоятельно. После этого смеситель-теплоноситель подключается к патрубкам отопительного контура.

    Схема подключения смесительного узла

    Перед подключением циркуляционного насоса необходимо заземлить. Оптимальные параметры потери давления обеспечивает балансировочный клапан на байпасе. При этом учитываются потери в обратном клапане.

    Если система отопления однотрубная, байпас всегда должен быть в открытом положении.Тогда горячая вода по частям пойдет к радиаторам. При двухтрубной схеме байпас закрыт. Когда вся конструкция собрана, ее соединяют с помощью арматуры по контурам.

    Смесительные установки Valtec

    Благодаря оснащению и автоматизации смесительный узел для теплого пола valtec (Италия) отлично вписывается в «умный дом». В отличие от других моделей, Valtek регулирует температуру охлаждающей жидкости до 60 градусов Цельсия. Допустимый уровень давления – 10 бар.

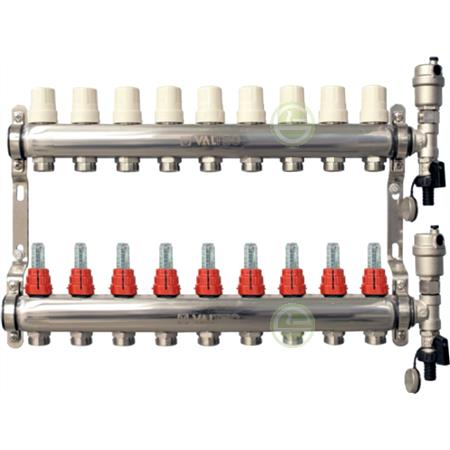

    Valtec Combimix – это коллекторный блок, который включает в себя термостатическую головку и отдельный погружной датчик температуры.Дополнительно в комплект входит:

    • Расходомеры;
    • Воздухоотводчики автоматические;
    • Клапаны отладки водяного отопления;
    • Дренаж.

    Опции Valtec Combimix

    Термосмеситель увеличивает скорость циркуляции воды в трубах пола и снижает температуру до заданного значения. Система Combi рассчитана на тепловые нагрузки до 20 кВт.

    Теплый пол valtec выполняет функцию смешивания горячей воды из котла с холодной из контуров теплого пола.Движение жидкости происходит с помощью циркуляционного насоса. В подающий коллектор поступает вода от агрегата, которая затем течет по контурам системы теплого пола. Температура теплоносителя снижается, нагревая помещение, а затем вода снова возвращается в коллектор. Холодная жидкость проходит из возвратного патрубка через агрегат, после чего цикл начинается заново.

    На входе в агрегат установлен вентиль с термоголовкой, служащий для задания температурного режима.Перед приемным коллектором расположен внешний датчик температуры. Степень нагрева воды настраивается своими руками по шкале термоголовки. При увеличении параметров клапан автоматически закрывается, и горячая вода перестает поступать в агрегат. Если жидкость остыла, клапан открывает путь горячей жидкости. Таким образом обеспечивается постоянная температура на выходе из агрегата.

    Смесительный агрегат применяется не только в системе водяного теплого пола, но и для обогрева открытых пространств, стен, тепличного грунта.

    Уважаемый читатель, оставьте свое мнение о статье в комментариях и поделитесь своим опытом и секретами монтажа смесительных агрегатов для теплого пола.

    Теплый пол – неотъемлемый признак комфорта и уюта в доме. Системы теплого пола уже давно успешно устанавливаются и используются в сочетании с централизованным теплоснабжением.

    Тесное сотрудничество и работа двух похожих, но принципиально разных конструкций возможны только за счет использования такого устройства, как смесительный узел для теплого пола.

    Практический и функциональный смысл использования

    Основные части коллекторных устройств для теплого пола

    Комбинация центрального отопления и теплого пола может быть представлена ​​множеством конструктивных элементов. Ключевые компоненты: отопительный котел, радиаторы отопления, контур центрального отопления (горячий), теплоноситель, контур теплого пола (холодный).

    Котел нагревает теплоноситель минимум до 70 ° С и максимум до 95 ° С, но по СНиП и санитарным требованиям площадь пола не должна нагреваться более чем на 31 ° С.При установке защитно-выравнивающего слоя стяжку можно увеличить, но все же не должно превышать 50-55 ° С.

    Эти требования и правила исключают использование теплоносителя непосредственно для контура теплого пола, так как температура воды слишком высока. В связи с этим применяется тестомес для теплого пола, основная функция которого – снижение температуры теплоносителя для нагревательных элементов теплого пола.

    Понижение температуры происходит из-за смешения более горячего потока жидкости, выходящего из котла и радиаторов, с более холодным, так называемым «обратным» потоком.В результате, не затрагивая другие элементы контура, охлаждающий до нужных значений теплоноситель подается в контур.

    Использование смесительного узла не требуется только в случаях использования низкотемпературных контуров, используемых для отопления здания, где котел используется исключительно для нагрева жидкости, используемой в системе теплого пола. В остальных случаях использование миксера обязательно.

    Преимущества и преимущества использования


    Смесительный агрегат для теплого пола Thermotech для подключения к высокотемпературному источнику тепла

    Включение смесительного узла в общую систему отопления и обогрева помещения является не только необходимой мерой, но и дает ряд практических преимуществ.

    Преобладающие особенности этого узла включают:

    • Безопасность – система, в которой происходит смешение теплых и холодных контуров, снижает или устраняет риск перегрева нагревательных элементов и, как следствие, ожогов и других проблем со здоровьем.
    • Экономичность – использование миксера в системе «теплый пол» позволяет снизить энергопотребление на 25-30%.
    • Гигиена – за счет постоянной поддержки заданной температуры уход за системой не доставляет неудобств.Влажная уборка происходит в кратчайшие сроки, поверхность пола быстро сохнет, что исключает появление грибка и образование плесени.
    • Долговечность – все ключевые элементы конструкции выполнены из современных материалов и покрытий. Минимальный срок службы изнашиваемого элемента – более 45-50 лет.

    Подключение различных датчиков и электроприводов позволяет установить параметры, при которых будет регулироваться температура нагрева теплоносителя в счетчике в зависимости от изменения температуры на улице.

    Принцип построения


    Один из вариантов двухходового клапана в разрезе

    Общий принцип работы всех типов смесительных агрегатов можно представить в следующем виде: поток высокотемпературного теплоносителя движется по контуру и «упирается» в место расположения предохранительного клапана, снабженного термостатом или датчиком. для снятия показаний температуры.

    При регистрации высокой температуры жидкости открывается заслонка, через которую поступает струя жидкости более низкой температуры.То есть происходит смешивание или смешивание холодной жидкости с более горячей (или наоборот).

    Смесительный узел служит не только регулятором температуры нагрева теплоносителя, но и обеспечивает его циркуляцию в системе. Общее функционирование узла «смесь-подача» жидкости будет обеспечиваться за счет работы следующих элементов:

    • Клапан предохранительный – участвует в процессе подачи определенного объема горячего теплоносителя. Объем напрямую зависит от температуры, которая должна быть получена после смешивания жидкостей.
    • Циркуляционный насос – ключевое устройство, обеспечивающее циркуляцию и движение теплоносителя по контурам системы, за счет чего равномерно обогревается пространство пола.

    Помимо этих элементов, конструкция и работа агрегата могут включать: байпас, защищающий систему от перегрузок, вентиляционные отверстия, различные дренажные и запорные клапаны. Наличие того или иного элемента зависит от целей и задач смесителя.

    Монтаж смесительного узла всегда выполняется перед входом в контур теплого пола, но непосредственное расположение строго не регламентируется.То есть сделать это можно как в непосредственной близости от помещения с подогреваемым полом, так и в специально оборудованной котельной.

    Конструктивные различия между разными типами систем


    Общая информация о двух- и трехходовых клапанах

    Принципиальным отличием в функционировании различных смесительных узлов является использование предохранительных клапанов разных типов. Наиболее распространены два типа: двухходовой и трехходовой клапан.

    Двухходовой (приточный) клапан имеет специальную термостатическую головку с жидкостным датчиком, который снимает и регулирует поток горячего теплоносителя на основе полученных данных.

    В результате смешение происходит по принципу, когда горячая жидкость, поступающая из отопительного котла, подается к постоянно циркулирующему теплоносителю с холодной температурой («обратка»). Такая смесь не дает теплому полу перегреться и увеличивает срок его службы. . За счет малой пропускной способности двухходового клапана нагрев осуществляется плавно, без скачков и перегрузок.

    Использование двухходовых клапанов предпочтительно, особенно при установке теплого пола на небольшой площади.При площади более 200 м2 использование такого элемента не оправдано.

    Трехходовой клапан – это комбинированный вариант, выполняющий роль клапана подачи и балансировочного клапана. Принцип работы противоположен предыдущему элементу, то есть горячий теплоноситель смешивается с холодной жидкостью с «обратки».

    Этой конструкцией часто комплектуются сервоприводы, подключенные к термостатическим устройствам, регулирующим температуру нагрева до значений температуры на улице.

    Подача жидкости внутрь трехходового клапана регулируется положением заслонки, которая расположена под прямым углом между патрубком, выходящим из котла, и «обраткой». Регулировка положения производится любым удобным способом в зависимости от желаемого соотношения жидкости.


    Общее представление о принципе работы трехходового клапана

    Трехходовые клапаны – более универсальные устройства, которые требуется устанавливать в системах с различными погодными регуляторами, при укладке теплого пола на большой площади и в системах с большим количеством контуров отопления.

    Среди недостатков таких устройств можно выделить следующие:

    • Риск внезапных скачков температуры, когда объем поступающего горячего хладагента через узел достаточно велик по сравнению с жидкостью из «возврата»;
    • Высокая пропускная способность клапана даже при незначительном изменении положения заслонки может привести к значительному повышению температуры нагрева.

    Использование погодозависимых контроллеров помогает частично или полностью избавиться от этих проблем.При понижении уличной температуры или резком ухудшении погоды датчик настроится сам и выставит максимальную эффективную температуру в помещении. Особенно это актуально для большой площади, когда даже охлаждение на 3-5 ° C может привести к возникновению некомфортных условий внутри здания.

    Дополнительным аргументом в пользу «автоматики» является то, что показания снимаются каждые 20-60 секунд и, если фактические значения не соответствуют расчетным, плавно и плавно регулирует положение заслонки.

    В случае отсутствия жильцов или людей в помещении такое оборудование позволяет снизить температуру в целях экономии денег, тем самым снижая затраты на обслуживание системы в целом.

    Различные варианты смесителей

    Устройство замеса теплого пола во многом зависит от используемых комплектующих и может выполняться по различным схемам. В качестве примера приведем схемы, предложенные итальянской компанией Valtec.

    Продукция этого производителя соответствует высоким требованиям.Приведенные ниже схемы составлены инженерами Valtec и рекомендуются к использованию, особенно при выполнении работ своими руками.


    Схема узлов с ручным и автоматическим управлением на площади не более 20 м2

    Для классификации перечислим схемы узлов, начиная с простейшей, используемой на небольшой площади:

    Коллектор для теплого пола (49 фото) гребенчатый и актуатор для водяного пола, коллекторная группа Valtec

    Содержимое

    1. Характеристики
    2. видов
    3. подробности заголовок
    4. Сборка коллектора
    5. Как подключиться?
    6. Советы по выбору
    7. производителей
    8. Удачные примеры и варианты реализации

    Теплый пол с водяным отоплением требует не просто прокладки труб под полом, но и использования дополнительных приспособлений.Обязательным условием успешной эксплуатации данной конструкции является использование резервуаров, насосов, датчиков и клапанов. Все эти элементы системы заслуживают отдельного разговора, а теперь остановимся на коллекционерах.

    Характеристики

    Устройство, называемое коллектором, представляет собой набор деталей, предназначенных для направления теплоносителя, смешивая его, параллельно с контурами подачи жидкости. Значительное перепадение сечения и обеспечивает скорость плавления горячего теплоносителя, подаваемого из котла ЦО или остывшим в систему, возвращающуюся из отопительного контура.В результате температура выровнялась.

    Но правильная смесь горячей воды и обратного потока достигается только при использовании как минимум трех датчиков:

    • Индикатор температуры воды.
    • Измеритель температуры наружного воздуха.
    • Манометр.

    Сигналы этих датчиков, а при необходимости и других, поступают на клапаны смешивания теплоносителя. Переключение вентилей с одного режима на другой напрямую влияет на отопление – теплые полы.

    Для присоединения к насосам требуются коллекторы. Температурный режим зависит не только от погодных условий на улице, но и от того, для каких целей нужна вода. Таким образом, в душе должен подаваться подогрев до 70 градусов, еще более высокая температура в радиаторах отопления и обогрев полов требует использования горячего теплоносителя не до 50 градусов.

    Даже самый лучший котел не может обеспечить такую ​​градацию, а значит с ним работает коллекторная лента. Его роль также состоит в том, что нормализует давление в удлиненных контурах оперативно управляемого насоса. Гребень часто бывает больше одной, они в этом случае должны подключаться не только к центральному коллектору, но и между собой.

    Если вы хотите, чтобы размер коллекторного узла казался минимальным, не собирайте его самостоятельно: фирменные устройства там компактны и всегда оснащены вентиляцией. Вручную установить их дома вряд ли получится.

    Виды

    Коллекторы классифицируются в основном по приточным и возвратным. Первый тип обычно монтируется поверх проходящей через петли воды, равномерно распределяется по петлям.Из них жидкость затем течет в противоположной части и возвращается в котел, и так без конца. Если посмотреть на функциональность, можно выделить четыре основные группы коллекторов:

    • Описание простейшее из них – легкое: это просто труба, которая находится внутри и снаружи прорези для подключения внешних труб. В водоснабжении устройства достаточно, но теплый пол сложнее и потребует использования дополнительных элементов.
    • Коллекторы с установкой вентилей непосредственно на выходах очень распространены, отличаются хорошей технологичностью.Но качество воды в большинстве регионов РФ не рассчитано, даже если краны такие же шаровые и качественные, они скоро все равно начнут иметь место. Приходится регулярно менять уплотнительное кольцо. Серьезный недостаток – невозможность установить устройства, регулирующие температуру в автоматическом режиме.

    Часто подключить смесительный агрегат европейского производства можно только через переходник, так как это изделие малоизвестных азиатских фабрик, стандарты конечно не в счет.

    • Более дорогие коллекторы настраивать проще, ведь шаровой кран был заменен на полноценные регулирующие. Сервоклапаны подключаются к термостатам, расположенным в разных местах, и обеспечивают максимальную оперативную реакцию на изменение температуры. Например, когда на кухне готовится праздничный ужин, обогрев уменьшается, а если поздней осенью проветривается помещение, широко открывая двери и окна в комнате, его следует укрепить. Фитинг для соединения с трубками из пластика представляет собой сборную фасонную стяжную гайку, компрессионное кольцо евроконус и уплотнительные детали.
    • Все три предыдущих типа хорошо работают, если очертания более или менее одинаковы. Но при существенной разнице в их длине следует выбирать коллекторы, которые в сегменте питания оснащены расходомерами, возвращаются к таким же – для удержания серворазъемов. Категорически не устанавливайте обратный коллектор вверху и не наклоняйте его внизу, так как это приведет к нагреву возвратным потоком части тепловой трубки в оригинале. В результате тепла в самом помещении становится меньше.

    подробности заголовок

    Для выполнения своих функций за счет коллектора обеспечивает работу ряда элементов.Назначение смесительного клапана понятно, он обеспечивает плавку воды разной температуры. Насос управляет давлением, если необходимо. Также в системе используются запорно-уравновешивающие клапаны для сброса скопившегося воздуха в аппарате, манометры, термоголовка со встроенным термометром, ряд сантехнических соединительных деталей.

    Давайте теперь рассмотрим их поближе:

    • Гребни совмещены с смесительным узлом двух основных типов: один имеет два хода, другой три.Двухступенчатая схема работы предполагает, что термоголовка измеряет, насколько нагретый теплоноситель движется в сторону контуров. Если определенное значение превышено, клапан немного закрывается и уменьшает поток горячей жидкости. В противном случае, когда вода слишком холодная, отверстие открывается сильнее, приток нагретой жидкости увеличивается. Хотя клапан пропускает относительно мало воды, это скорее преимущество – пол нагревается более плавно. Мы рекомендуем прикреплять миксер к гребенке не напрямую, а через складную втулку, чтобы упростить замену в дальнейшем.
    • Трехуровневая система устроена по-разному: регулируется как горячая, так и обратный поток для нее в коллекторном узле байпаса построен. Клапан не простой – он скрывает конкретную заслонку, стоящую под прямым углом к ​​полости смесительной трубы. Изменяя положение клапана, оборудование подогрева охлаждающей жидкости устанавливает уровень мощности.

    Такое решение рекомендуется в больших домах площадью более 200 кв. М., Когда пропускной способности двухходового клапана не хватает.

    • Смесители Имеют три оборота и подходят, когда коллектор регулирует температуру автоматически, а не вручную заданные значения. Клапан не работает сам по себе, он заставляет сервопривод, в свою очередь, согласовывать показания погодных и температурных индикаторов. При всех достоинствах трехходовая система имеет слабое место: она слишком резкая, и стоит лишь немного изменить положение клапана, сильно повысилась температура или моментально упал.
    • Роль погодных датчиков неоценима: даже если за ночь на улице температура сильно изменится, оборудование автоматически переключится в правильный режим. Старайтесь покупать все элементы водяной конструкции пола в целом или хотя бы часть коллектора у одного производителя. Собирая агрегат самостоятельно, подбирайте однородный материал для всех деталей, так он будет безопаснее и стабильнее.

    Обратите внимание на количество отопительных контуров, общую длину трассы и пропускную способность труб.

    Подбирая детали, интересует также максимально допустимое давление, возможность расширить систему отопления и сделать ее более прочной, диаметр отверстий в коллекторе. Распределительный блок имеет другую важную характеристику – количество выходов. Точный подсчет количества петель (петель) не всегда возможен, ведь в части помещения потребуется установка сразу двух петель.

    Предварительный расчет сделан исходя из того, что 1 кв.м площади отапливаемого пола будет составлять 6.5 погонных метров. м труба . Сравните полученное число с длиной трубы в бухте, и тогда будет понятно, нужно ли делать сразу две петли, чтобы не выбрасывать излишне дорогостоящую конструкцию. Приобретение дополнительной схемы коллектора (впоследствии заглушки) практичнее, чем добавление ее в уже собранную систему.

    Коллектор

    со специализированным насосом все признают наиболее эффективным решением по сравнению с другими. Принудительная циркуляция жидкости обеспечивает надежную подачу тепла ко всем частям даже очень большого дома.Выдержать необходимый уклон для естественной циркуляции крайне сложно, особенно когда это противоречит философии других технических требований и нюансов.

    Сборка коллектора

    Когда все детали будут в наличии, можно собирать коллектор. Гардероб для сборки смесителя бывает внешний и внутренний, но в первом случае система не только укладывается шире 160 см. Рекомендуем внимательно изучить аранжировку и не уклоняться от нее, даже если какой-то ход покажется вам нелепым, бессмысленным.

    измерительное оборудование для достижения равномерного расхода теплоносителя; если одна петля хоть и ненамного короче другой, вода устремляется в нее из-за низкого гидравлического сопротивления. Расходомеры позволяют полностью изменить действие законов физики. Это намного практичнее, чем использование системы, регулируемой вручную.

    Самодельный коллектор может не включать смесительный узел, при этом настройка клапанов не требуется, температура поддерживается стабильной одним циркуляционным насосом.Он монтируется в противоположной трубке строго, чтобы не вдыхать излишний объем жидкости из системы отопления. При использовании двухходовых трубопроводных систем обязательно подразумевается установка пары клапанов на обратном трубопроводе, это позволит исключить ситуацию, когда происходит втягивание. Если установить низкотемпературный конвекционный котел, особых потребностей у коллектора нет; но если вы хотите использовать автоматическую погоду, без нее нельзя сделать то же самое снова.

    Пластиковый коллектор ничем не хуже металлических аналогов, к тому же найти художников, которые смогут собрать полипропиленовую кисть, не составляет большого труда.По прочности и надежности лучшими решениями считаются труба из нержавеющей стали и латуни, полипропилен надежно работает только в двух-трех контурах простой конфигурации, что обязательно следует учитывать при установке. Все специалисты рекомендуют выбирать промышленный коллектор в сборе. Потому что литой продукт намного более стабилен и меньше риск того, что он начнет протекать.

    Хотя и говорят, что линейная связка самая простая, рано или поздно ее все равно придется переделывать в двух или трех направлениях, так что лучше один раз так и сделайте.

    Самая простая схема включает в себя смещающий клапан (сантехники называют его «трехчетвертным»), переходную втулку «американского» образца, шаровой кран, коллектор пучков с внешней и утопленной резьбой (все – на same дюйма). Помимо этих деталей, вам потребуются ниппели, тройники, колена, циркуляционные насосы, воздухоотводчик и сливной клапан для системы. Сборка многопетлевых подпольных покрытий требует использования термоголовки с удаленным наружу датчиком смесительного клапана для жидкости.

    Также в сложной системе используется «американка» ¾, несколько гаек такой же величины и тройник (два дюйма).Для подключения циркуляционного насоса клапаны ½ дюйма должны иметь такие же размеры и фитинги из металла. Заглушка используется дюймовая, в коллекторе установлены шаровые краны 0,5 дюйма, гайки крепления насоса – накидные.

    Подключение теплого пола к коллекторам производится на гофрированной арматуре. Перед присоединением к трубе формируется фаска, благодаря чему муфта улучшается. Когда все работы завершены, проводится опрессовка трубок и проверка их в рабочем режиме (заведомо повышенное давление). Продолжительность теста 180-300 минут, температура выставлена ​​максимальная Что гарантированно выявит любые слабые места и недостатки.Коллекторы размещаются в специальных шкафах, которые устанавливаются либо непосредственно в котел, либо рядом с точкой подключения к теплым полам.

    Вместо коллекторного ограждения можно использовать достаточно вместительную нишу. Но это разрешено только после консультации с профессионалами, и в идеале они должны доверять такой работе.

    Самостоятельная установка не по схеме имела бы серьезные последствия, сбои в работе и даже затопление!

    Как подключиться?

    Если система отопления предусмотрена по контуру 2, необходимо приложить все усилия, чтобы повернуть примерно одинаковую длину.В сочетании с распределительными коллекторами и другими специальными устройствами обеспечивает степень однородности отопления всех помещений. Или, как говорят специалисты, проведена балансировка теплого пола. Эта процедура требует тщательного расчета нагрева, при котором главный параметр – величина разветвления. Он рассчитал степень, необходимую для ограничения поступления воды в каждый контур для равномерного нагрева.

    Настройка также подразумевает учет количества и радиуса витков во всех петлях, так как они увеличивают сопротивление системы прохода жидкости.Если в доме уже установлена ​​система отопления и штатные механизмы, для поддержания баланса между контурами не нужно ставить балансировочную арматуру. Отличие их от простой запорной арматуры заключается в возможности регулировать приток теплоносителя автоматически или вручную.

    Отопление только помещения площадью не более 25 квадратных метров. м воды от радиаторов может иметь как ручное, так и автоматическое (с помощью термостата) схему управления. В такой системе для лучшей подачи воды контур сильно нагревается и принимает обратный поток теплоносителя через кран «американского» образца.

    Если автоматическая регулировка осуществляется с помощью термоголовки, установить смесительный клапан необходимо так, чтобы знак «+» указывал на выход из основного клапана. При подаче воды и клапанов в системе, и возврата ее в трубопровод коллектор скрепляются через соединительные элементы с внешней резьбой. Циркулярный насос должен перекачивать жидкость в направлении смесительного клапана.

    Советы по выбору

    Обратите внимание на следующие нюансы:

    • Простейшая система, которая регулирует только подачу теплоносителя в подпольные контуры одинаковой длины, может управляться ручным открытием и закрытием клапанов.Если оборудование подключено к радиаторам отопления, рекомендуется использовать коллекторы, оснащенные датчиками расхода; желательно использовать устройства с исполнительными механизмами.
    • Аксессуары достаточно важны, хоть и какие-то; подбирая клапаны, руководствуясь эмпирически установленными данными. Если расход воды в час меньше 2 кубометров. м, такие устройства могут обеспечить обогрев от 50 до 100 кв. м пола. Но учтите, что верхняя цифра довольно условная, может быть достигнута только с твердой изоляцией, мощным котлом.Сильные морозы также снижают эффективность системы.
    • Этажи от 80 до 200 кв.м эффективно отапливаются за счет выхода коллектора 2-4 куб. метров в час. Использование более мощных систем не рекомендуется, поскольку проще установить пару шунтирующих устройств. Что касается арматуры, беру только образцы из латуни или нержавеющей стали, выпущенные солидными фирмами.
    • Обратите внимание, как регулируется температура воды. В средней полосе РФ и в более южных районах нормальная температура составляет не менее 30 градусов, а максимальное значение – 55 градусов.Если вы живете на севере или просто недостаточно утеплен пол, мы рекомендуем увеличить оба значения на 5 градусов. Учтите эти факторы, когда завершите систему и установите ее.
    • Специальный ящик для коллектора, обычно имеет габариты 600х500х220 мм. Располагать следует строго по краю напольного покрытия, поднимать прибор выше нежелательно. Многие производители стараются изготавливать такие изделия из стали с антикоррозийным покрытием из полипропилена, чтобы нейтрализовать опасность появления ржавчины при контакте с водой.Вы можете выбрать уменьшенные или увеличенные по сравнению с типичными размерами шкафа, если необходимо для размещения определенного резервуара и сопутствующего оборудования.
    • Настенные коллекторные шкафы преимущественно окрашены в белый цвет порошковой краской, в то время как встраиваемые варианты выпускаются только фасадной панелью. Если в доме есть маленькие дети, желательно оборудовать коллекторы размещением надежных замков, исключающих случайный доступ.

    производителей

    Российские коллекторы для теплого пола выпускаются из нержавеющей стали, они оснащены всеми необходимыми атрибутами для достижения успеха.Европейское производство тоже автоматизировано, как и положено, но в основном из черных металлов. Мастера ценят изделия из Rehau Тем более что соединять трубы между собой очень удобно, разъемы сервера и ресивера находятся на взаимной удаленности. Не ждите, что вы сможете купить очень дешевый коллектор и при этом почти наверняка придется покупать много дальше.

    Corporation Valtec Выпускает высококлассные коллекторы для теплого пола, оснащенные воздушными ограничителями, дренажными устройствами, заглушками.Компания дорожит своей репутацией и потому, что каждый товар проходит строгий контроль качества на разных этапах работы. Все, что официально поступает в Россию, соответствует национальным стандартам и на 100% обеспечивает потребности клиентов.

    Компания обещает, что установка коллекторных систем будет стоить минимальные деньги и будет проходить достаточно быстро.

    В области сантехники и сантехнического оборудования безусловным авторитетом обладает Италия, которая изо всех сил пытается поддерживать таких производителей коллекционеров, как Luxor, Fado, Caleffi и некоторых других.Максимальное рабочее давление бывает в оборудовании этих марок до 10 бар, максимально допустимая жара – 110 градусов (в некоторых вариантах до 120, но лучше уточнить в технической документации).

    Концерн «Миллениум» наладил поставку отличных коллекторных групп с термостатическим клапаном, смесительных блоков. Современная китайская компания полностью отрицает само существование в своей продукции мифов о низком качестве азиатской продукции. Для изготовления коллекторов на заводах «Миллениум» используется нержавеющая сталь, максимальная рабочая температура – 80 градусов.Этого достаточно для распределения воды в любой системе теплого пола.

    Удачные примеры и воплощения

    Осталось выяснить некоторые подробности об удачных решениях при размещении коллектора теплого пола. Мало выбрать, нужно еще и правильно смонтировать. В основном распределительные центры ставят на одинаковом расстоянии от частей трубопровода, это способствует сохранению единого режима работы. Если это требование не может быть выполнено, лучше установить пару коллекторов, каждый из которых дает 50% тепловой нагрузки.

    Типичное расположение элементов, показанное в этом примере. Ведь коллектор поставляется с девятью контурами, слева от него расположены вентиль, манометр и термометр.

    Такую схему тоже можно считать удачной, в ней также представлены расходомер, термостат, компактный циркуляционный насос.

    Информацию о том, как установить коллектор, см. Ниже.

    Запрещается использование любого контента без нашего предварительного письменного согласия.

    Напольный расходомер поможет сбалансировать систему.Балансировка отопительных контуров

    Если вы своими руками подключаете несколько колец системы теплого пола к разводке коллекторов на полах, необходимо постараться, чтобы длины этих контуров были примерно одинаковыми. Другими словами, чтобы расход теплоносителя в нагревательных кольцах, подключенных к одной «гребенке» (коллекторной группе), был одинаковым. Возникает вопрос – всегда ли этого можно добиться?

    Проблемы, которые могут возникнуть

    Приведем конкретный пример.

    Трудности при установке системы


    1. Смонтированы, гостиная и кухня.

    Способы решения проблемы

    1. Применение первого
    2. Второй способ

    Гостиная и кухня.

  • Подключается к одному коллектору.
  • Понятно, что площадь пола в этих помещениях разная. Следовательно, длина трубопроводов, проложенных под покрытием, тоже разная.
  • Это значит, что расход охлаждающей жидкости в них тоже будет разным.
  • Примечание! У коротких нагревательных колец уровень гидравлического сопротивления трубок меньше. Исходя из этого, вода в них циркулирует быстрее, чем в длинных аналогах. Следовательно, при одинаковой температуре жидкость на приточном коллекторе в одних помещениях будет перегревать пол, а в других останется холодной.

    Такая же ситуация может возникнуть при использовании контуров радиаторного отопления, имеющих разное количество секций и разную длину труб, которые подключаются к одному коллектору пола.То есть в одних комнатах будет перегрев, а в остальных – холодно.

    Во избежание этого инструкция рекомендует определять расход воды в радиаторной системе, устанавливая терморегулятор на каждую батарею. По сути, это клапан, который количественно регулирует поток. Примерно то же самое можно сделать и с системой теплых полов.

    Способы решения проблемы

    Можно сбалансировать контуры отопления системы теплого пола, подключенные к одной и той же коллекторной группе, двумя способами.

    1. Применяя первое , нужно сделать все кольца одинаковой длины и правильно распределить их под крышкой. Например, три контура будут в гостевой комнате, два на кухне и один в ванной.
    2. Второй способ – смонтировать только 3 контура, в зависимости от количества комнат. Однако подключать их нужно будет не напрямую к коллекторам, а через специальные устройства – расходомеры для теплого пола, их еще называют ротаметрами.По назначению это балансировочные клапаны.

    В данном примере термин «расходомер» означает не измерительный прибор, а специальный клапан, с помощью которого можно контролировать и устанавливать расход теплоносителя.

    Имейте в виду, что устройства некоторых производителей можно подключать только к коллектору для возврата.

    Контур теплых полов в ванной, гостиной и кухне.

  • Подключается к одному коллектору.
  • Понятно, что площадь пола в этих помещениях разная.Следовательно, длина трубопроводов, проложенных под покрытием, тоже разная.
  • Это значит, что расход охлаждающей жидкости в них тоже будет разным.
  • Примечание! У коротких нагревательных колец уровень гидравлического сопротивления трубок меньше. Исходя из этого, вода в них циркулирует быстрее, чем в длинных аналогах. Следовательно, при одинаковой температуре жидкость на приточном коллекторе в одних помещениях будет перегревать пол, а в других останется холодной.

    Такая же ситуация может возникнуть при использовании контуров радиаторного отопления, имеющих разное количество секций и разную длину труб, которые подключаются к одному коллектору пола.То есть в одних комнатах будет перегрев, а в остальных – холодно.

    Во избежание этого инструкция рекомендует определять расход воды в радиаторной системе, устанавливая терморегулятор на каждую батарею. По сути, это клапан, который количественно регулирует поток. Примерно то же самое можно сделать и с системой теплых полов.

    Способы решения проблемы

    Можно сбалансировать контуры отопления системы теплого пола, подключенные к одной и той же коллекторной группе, двумя способами.

    1. Применяя первое , нужно сделать все кольца одинаковой длины и правильно распределить их под крышкой. Например, три контура будут в гостевой комнате, два на кухне и один в ванной.
    2. Второй способ – смонтировать только 3 контура, в зависимости от количества комнат. Однако подключать их нужно будет не напрямую к коллекторам, а через специальные устройства – расходомеры для теплого пола, их еще называют ротаметрами.По назначению это балансировочные клапаны.

    В данном примере термин «расходомер» означает не измерительный прибор, а специальный клапан, с помощью которого можно контролировать и устанавливать расход теплоносителя.

    Имейте в виду, что устройства некоторых производителей можно подключать только к коллектору для возврата.

    Теплый пол в ванной – выберите оптимальный вариант «href =» http://shkolapola.ru/teplyi/1068-teplyj-pol-v-vannoj »> контур теплого пола в ванной, гостиной и кухня.

  • Подключается к одному коллектору.
  • Понятно, что площадь пола в этих помещениях разная. Следовательно, длина трубопроводов, проложенных под покрытием, тоже разная.
  • Это значит, что расход охлаждающей жидкости в них тоже будет разным.
  • Примечание! У коротких нагревательных колец уровень гидравлического сопротивления трубок меньше. Исходя из этого, вода в них циркулирует быстрее, чем в длинных аналогах. Следовательно, при одинаковой температуре жидкость на приточном коллекторе в одних помещениях будет перегревать пол, а в других останется холодной.

    Такая же ситуация может возникнуть при использовании контуров радиаторного отопления, имеющих разное количество секций и разную длину труб, которые подключаются к одному коллектору пола. То есть в одних комнатах будет перегрев, а в остальных – холодно.

    Во избежание этого инструкция рекомендует определять расход воды в радиаторной системе, устанавливая терморегулятор на каждую батарею. По сути, это клапан, который количественно регулирует поток. Примерно то же самое можно сделать и с системой теплых полов.

    Способы решения проблемы

    Можно сбалансировать контуры отопления системы теплого пола, подключенные к одной и той же коллекторной группе, двумя способами.

    1. Применяя первое , нужно сделать все кольца одинаковой длины и правильно распределить их под крышкой. Например, три контура будут в гостевой комнате, два на кухне и один в ванной.
    2. Второй способ – смонтировать только 3 контура, в зависимости от количества комнат.Однако подключать их нужно будет не напрямую к коллекторам, а через специальные устройства – расходомеры для теплого пола, их еще называют ротаметрами. По назначению это балансировочные клапаны.

    В данном примере термин «расходомер» означает не измерительный прибор, а специальный клапан, с помощью которого можно контролировать и устанавливать расход теплоносителя.

    Имейте в виду, что устройства некоторых производителей можно подключать только к коллектору для возврата.

    1. Суммарный проход теплоносителя через коллектор (л / мин) принят за 100 процентов.
    2. Далее (тоже в процентах) определяется расход по каждому из контуров. Например – 15%, 35% и 50%. Они пересчитываются (пропорционально) в литры в минуту.
    3. Затем нужно открутить или подтянуть головку ротаметра (или вентиль, подключенный к измерительному расходомеру), выставив тем самым необходимые показания.
    4. Следует иметь в виду, что таким способом можно проводить только расчетную балансировку контуров.


    1. Фактическая настройка выполняется в соответствии с фактическим расходом охлаждающей жидкости. Для этого перед подающей частью необходимо поставить измерительный ротаметр. По его показаниям удастся развеять общие затраты цепей, подключенных к коллекторной группе.

    Какой должен быть качественный расходомер

    Коллектор для теплого пола: характеристика и порядок монтажа ”href =” http: // школапола.ru / теплый / 1168-коллектор-для-теплого-пола »> поставили мерный ротаметр для теплого пола. По его показаниям удастся развеять общие затраты цепей, подключенных к коллекторной группе.

    Коллектор считается ключевым элементом системы водяного теплого пола. Одним из элементов, входящих в состав смесительного узла, является расходомер для теплого пола, помогающий установить температурный баланс в отопительных контурах разных помещений. Теоретически его использование необязательно.Но в этом случае велика вероятность, что в одних комнатах будет слишком жарко, а в других холодно.

    Что такое расходомер в системе теплого пола и зачем он нужен

    Название этого сайта может ввести в заблуждение непрофессионала. В общепринятой терминологии устройство с таким названием должно измерять расход. Но на самом деле это только часть его функций. И не самое главное. Его основная функция – регулирование расхода в отопительных контурах.

    Зачем нужно регулировать расход охлаждающей жидкости? Дело в том, что, несмотря на рекомендации производителей оборудования для водяного теплого пола о одинаковой длине всех контуров и максимальных примерных значениях гидравлического сопротивления, реализовать это не всегда удается.Например, как сделать одинаковую длину трубы в ванной, даже маленькой комнате? Вопрос, ответ на который звучит однозначно невозможно. Соответственно, прохождение одинакового количества теплоносителя по этим двум контурам даст температуру в ванной комнате выше, чем в комнате. Ведь в более длинном трубопроводе вода успеет еще остыть. А чтобы поднять температуру в этом помещении до комфортного значения, придется сильнее нагреть теплоноситель.Но для маленькой ванной это совсем не обязательно.

    Именно для таких случаев используются расходомеры. Кстати, иногда еще можно встретить для этого сайта другое название – ротаметр. С их помощью ограничивается поступление теплоносителя на более короткие участки. То есть они играют роль уравновешивающего клапана (клапана) и помогают уравновесить «многомерные» контуры отопления, обеспечить равновесную циркуляцию жидкого теплоносителя.

    Типы расходомеров и особенности их установки

    Для обеспечения рынка оборудованием широкого ценового диапазона производители выпускают ротаметры двух типов.Первый – это упрощенный вариант эконом-класса. Он выполняет только функции измерительного прибора, который помогает человеку принять решение о распределении теплоносителя по контурам. В этом случае вместе с расходомером необходимо установить запорный вентиль. Более дорогие модели выполняют функции и счетчика, и регулирующего устройства. В этом случае ротаметр работает в паре с другим узлом – термостатом (терморегулятором).

    Обычно расходомер устанавливается на подающем коллекторе.Именно здесь он открывает проход для нужного количества теплоносителя. А на обратном коллекторе установлен терморегулятор, который в зависимости от температуры в контуре либо открывает, либо закрывает выход из контура. Хотя некоторые производители рекомендуют устанавливать расходомер на обратном коллекторе для своего оборудования. Использование комбинации расходомера и терморегулятора позволит максимально эффективно использовать энергию теплоносителя.

    Признаки качественного расходомера

    Изделие от надежного производителя сопровождается гарантией 5-7 лет бесперебойной работы.Но чтобы ротаметр «прошел» такой срок, при его изготовлении необходимо использовать качественные материалы. Для корпуса обычно используется латунь как материал, устойчивый к коррозии. Для дополнительной защиты корпус по-прежнему может быть никелирован или хромирован. Колбу со шкалой стоимости лучше всего делать из ударопрочного пластика с высокой верхней рабочей температурой. Ведь температура на входе в коллектор может достигать 90-100ºС, а давление – 10 атм. Лучше всего для этих целей подходит поликарбонат.Пружину запирания байпасной части узла лучше всего делать из нержавеющей стали. Ведь ей придется работать в условиях повышенной влажности.

    Таким образом, использование расходомеров в системе теплого пола позволит уравнять температуру в разных помещениях без лишних потерь энергии теплоносителя.

    Одним из важных компонентов, обеспечивающих надежную работу теплого водяного пола, является коллектор. Среди разнообразного ассортимента, судя по советам экспертов и отзывам потребителей, популярны модели Valtec.

    Функциональные возможности оборудования и его особенности

    Основная функциональная роль, которую коллектор играет в системе теплого пола с жидким теплоносителем, – это распределение потоков воды. Внешне представляет собой трубу с коленами, снабженную клапанами.

    Блок коллектора VALTEC

    С помощью этого устройства удаляется лишний воздух из жидкости, а при необходимости система опорожняется. Еще одна из важных функций коллектора – осуществление регулирования – ручного или автоматического номинального размера потоков, которые направляются в разные водяные контуры.


    Оборудование размещается в специальном распределительном шкафу, который крепится к стене. В некоторых случаях под него выделяют подсобное помещение.

    Устройство является частью коллекторного блока, дополнительно оборудовано рядом элементов:

    • клапаны регулирующие;
    • расходомеров;
    • кронштейны монтажные;
    • клапаны запорные ручные;
    • запорная арматура;
    • заглушки;
    • сливных клапанов;
    • форточки.

    Коллекторная труба может иметь несколько выходов (3–12). Тип подключения выполнен по стандарту Euroconus, имеет внешнюю резьбу. Существуют ограничения на предельное давление 10 бар, что соответствует температуре охлаждающей жидкости ≤ 90 ° C.

    Преимущества

    Как и вся продукция Valtek, коллектор имеет ряд положительных отличительных характеристик, вызывающих повышенный интерес к ним со стороны потребителей:

    • благодаря заводской сборке весь коллекторный блок в процессе производства проходит многоуровневую повторную проверку на соответствие требованиям безопасности и качества;
    • товаров, поставленных российскому потребителю, полностью адаптированы к соответствующим условиям;
    • Приобретенный коллектор Valtec имеет все необходимые сертификаты и технический паспорт.

    Коллекторная труба изготовлена ​​из высококачественной нержавеющей стали AISI 304.

    Назначение расходомеров

    По своему функционалу расходомер (или ротаметр), как и вся продукция Valtec, обладает высокими качественными характеристиками. Он обеспечивает регулирование и визуальный контроль расхода теплоносителя, циркулирующего в шарнирах водяного теплого пола, подключенного к коллектору, помещенному в шкаф.


    Наличие такого устройства облегчает наладку функционирования теплого пола, особенно при многоконтурной разводке.Правильное регулирование расходомерами количества охлаждающей жидкости, поступающей в каждый водяной контур, обеспечивает равномерный прогрев всей поверхности теплого пола. Для ручной настройки расходомера сначала измеряется труба по всей длине контура, так как от этого показателя зависит установленное значение давления.

    При осмотре агрегата, оснащенного расходомерами Valtec, необходимо обращать внимание на то, чтобы необходимое направление потока жидкости указано стрелкой на их корпусе.Шкала прибора откалибрована с диапазоном показателей от 1 до 4 л / мин.


    Расходомер с номинальным давлением 10 бар монтируется при установке контура водяного отопления на коленах обратного коллектора. Пропускная способность 2,75 м 3 / час. Для выполнения соединения используется стандарт Евроконус с накидной гайкой.

    Расходомер

    Valtec изготовлен из латуни – корпус, поликарбонат с прозрачной текстурой – трубка со шкалой. Полипропилен также используется для изготовления поплавка и нержавеющей стали для пружины.

    Теплый пол Valtec

    Коллекторные шкафы

    Для обеспечения полной совместимости всех блоков теплого пола в линейке продукции Valtec вы можете выбрать коллекторный шкаф необходимых размеров. Он отличается увеличенной глубиной и предназначен для размещения внутри коллекторов, насосно-смесительных модулей и других элементов систем отопления.

    Шкаф Waltek изготовлен из оцинкованной стали с антикоррозийным эмалевым или полимерным покрытием. На боковых стенках предусмотрена перфорация, так что труба, подводимая к коллектору, беспрепятственно проходит внутрь.Дверь имеет замок.

    Насосно-смесительный агрегат VALTEC

    Внутри шкафа есть встроенные направляющие для облегчения установки на них оборудования. Динамическая рама используется для регулировки глубины, а выдвижные ножки регулируют высоту.


    Анализируя преимущества этого типа продукции Valtec, можно отметить, что шкаф имеет компактные размеры и прост в сборке. Безопасен для окружающей атмосферы, удобен для эксплуатации. Благодаря продуманной системе крепления все обвязочное оборудование размещается внутри.Доступ к каждому узлу облегчен, и нет необходимости монтировать дополнительные системы защиты, так как достаточно запереть шкаф.

    Требования для установки

    При установке желательно расположить коллектор Valtek по отношению к системе отопления на более высоком уровне, что позволит более эффективно удалять воздух из труб теплого пола. Желательно, чтобы длина цепей, подключенных к коллектору, была примерно одинаковой.

    Устройство, правильно установленное в распределительном шкафу, при поступлении горячего теплоносителя разделяет потоки, направляя их к зонному клапану, оборудованному термостатом.После смешивания горячего и охлажденного потока до достижения рабочей температуры охлаждающая жидкость течет обратно через смесительный насос системы и расходится по подключенным контурам водяного пола.

    Настройка

    Коллектор Valtec можно настроить вручную, а также это можно сделать автоматически, если сервоприводы установлены на подаче. Проведение этой операции необходимо для того, чтобы в дальнейшем система функционировала в заданном режиме, а также для диагностики возможных сбоев.

    При настройке вам потребуется выполнить несколько последовательных операций в соответствии с инструкциями, прилагаемыми к продукту.

    Осталось в ходе пробного пуска проверить равномерность нагрева контуров теплого пола, а также разницу температуры теплоносителя на подаче и на обратке, установленную заводом-изготовителем. Если учесть все инструкции по настройке, то будет обеспечена необходимая эффективность нагрева и долговечность всей системы.

    Видео: Коллектор для теплого пола

    При подключении нескольких колец радиатора или теплого пола к напольным распределительным коллекторам необходимо следить за тем, чтобы длина этих колец и количество секций радиатора, «сидящих» на каждом нагревательном кольце, были примерно одинаковыми. То есть расход теплоносителя в каждом из нагревательных колец, подключенных к одной коллекторной группе, был одинаковым. Но всегда ли это возможно? Например, делаем контур «теплых полов» на кухне, в гостиной и в ванной и соединяем их в одну коллекторную группу.Совершенно очевидно, что площади перекрытий в этих помещениях различаются и длина трубопроводов, проложенных в перекрытиях, также различается, естественно, расход теплоносителя в трубопроводах разной длины также будет отличаться. У коротких нагревательных колец гидравлическое сопротивление труб будет меньше, и теплоноситель будет циркулировать в них быстрее, чем в длинных нагревательных кольцах. Это значит, что при одинаковых температурах теплоносителя на приточном коллекторе в одних помещениях полы будут перегреваться, а в других – холодными.То же самое и с кольцами радиаторного отопления с разным количеством секций и разной длиной трубопроводов, подключенных к одной группе коллектора пола: в одних помещениях будет холодно, а в других – жарко. Мы уже знаем, что расход теплоносителя в радиаторном отоплении можно контролировать, устанавливая регуляторы температуры на каждом радиаторе, но на самом деле клапаны, которые выполняют количественное регулирование расхода. Примерно то же самое можно сделать и с «теплыми полами».

    Балансировку отопительных контуров «теплых полов», подключенных к одной коллекторной группе, можно решить двумя способами.Для начала сделайте все кольца одинаковой длины и распределите их по этажам. Например, один контур будет в ванной, два контура на кухне и три контура в гостиной. Второй – сделать всего три контура по количеству комнат, но подключать их к коллекторам не напрямую, а через специальные устройства – расходомеры или балансировочные краны. В данном случае название «расходомер» используется не как название измерительного прибора, а как название специального клапана, выполняющего функцию количественного контроля расхода теплоносителя.Расходомеры некоторых фирм подключаются только к обратному коллектору.

    Рис. 37. Балансировочная коллекторная группа для контуров теплого пола

    Интересная коллекторная группа (Рис. 37) предлагает компания Caleffi: их подающие коллекторы оснащены расходомерами, а обратные коллекторы – регуляторами температуры. таким образом, подающий коллектор направляет определенное количество хладагента в каждый контур отопления, а обратный коллектор открывает и закрывает контуры обогрева по мере его охлаждения в полах.Кроме того, подающий коллектор имеет автоматический воздухоотводчик, и оба коллектора соединены между собой байпасом со встроенным байпасным клапаном. Через автоматический воздухоотводчик из всей системы «теплых полов» удаляется воздух, и если в результате потепления на улице термостаты отключат контуры, сработает перепускной клапан и сбросит резкое повышение давления.

    Следует отметить, что расходомеров довольно много, как измерительных приборов, так и регулирующей арматуры. Если, например, вы используете расходомер, который выполняет только измерительные функции, то его необходимо установить с обычным клапаном.При открытии или закрытии клапана на шкале расходомера устанавливается индикация необходимого расхода.

    Как сбалансирован контур отопления? Суммарный расход теплоносителя через коллектор (л / мин) принят за 100%. Затем процентное соотношение для каждого отопительного контура рассчитывается в процентах, например, это будет 20, 30 и 50% и пропорционально конвертируется в литры в минуту. Путем закручивания или откручивания головки расходомера (или клапана с измерительным расходомером) на приборах выставляются желаемые показания.Следует отметить, что таким образом можно произвести расчетную балансировку контуров. Фактическая балансировка выполняется по фактическим показаниям расхода теплоносителя через коллекторную группу. Для этого перед подающим коллектором необходимо установить измерительный расходомер и по его показаниям «разложить» общий расход по контурам, подключенным к коллектору.

    Коллекторные группы для теплого пола: установка и настройка

    Эффективная работа систем теплого пола обеспечивается сбалансированной и надежной группой сбора.Это распределительный узел, ограничивающий поток теплоносителя по ответвлениям отопительного трубопровода. Такие узлы могут иметь разную конфигурацию и технические характеристики, а в некоторых модификациях также выполнять вспомогательные функции. Качественно установленные коллекторные группы для теплого пола позволяют добиться не только оптимального водоснабжения, но и значительного энергосбережения.

    Что такое коллекторская группа?

    В состав распределительной группы входят два водопроводных гребня, на которых размещаются обратные клапаны.В простейших моделях такие блоки образуют подающий и обратный коллекторы с отверстиями для управления теплоносителями. В механизированных конструкциях предусмотрены маховики с ручками для регулировки. Более совершенные современные версии также допускают возможность автоматического управления подачей и сливом воды. В расширенной конфигурации предполагается, что коллекторная группа для сборки теплого пола может быть укомплектована запорной арматурой с термометром, концевыми узлами и металлическими скобами.Дополнительная функциональность обычно представлена ​​расходомерами, которые интегрируются в контуры.

    Технические условия

    Верхний предел рабочей температуры является отличительным показателем коллекторов, предназначенных для работы в системе теплого пола. Так, по сравнению с радиаторными клапанами такие конструкции работают с теплоносителями при 40-50 ° С. В этом случае регулировка расхода может варьироваться в среднем от 0,5 до 6 л / мин. Важной характеристикой является давление, при котором работают коллекторные группы для теплого пола.Насос может регулировать это значение в пределах 6-10 бар. Что касается материалов изготовления, то металлическая основа изготавливается из нержавеющей стали, а фурнитура чаще всего – из латуни. Также в конструкциях могут быть предусмотрены пластиковые детали, представленные полипропиленом. Кстати, из этого же материала выполняются и обогрев контуров теплого пола.

    Монтажные конфигурации

    Практика использования вертикальных и горизонтальных контуров, которые организуют снабжение контуров теплоносителем.Самая простая конфигурация предполагает использование однотрубной вертикальной разводки – соответственно и коллектор потребуется в минимальной конфигурации. Но у таких конструкций много недостатков, среди которых возможные нарушения распределения тепла и низкая точность регулировки начального температурного режима. Двухтрубная система включает полноформатные коллекторные группы для теплого пола, которые организуются отдельно от центрального отопления. Среди минусов таких конструкций – большой расход воды и сложность монтажных операций.

    Монтажные работы

    Монтаж системы теплого пола начинается именно с установки коллекторного шкафа, в который затем помещается все распределительное оборудование. Размещение модуля осуществляется уже в собранном виде, после чего контуры соединяются с его узлами. Подключение отдельных компонентов осуществляется по-разному, в зависимости от типа самого резервуара. Например, патрубки могут быть снабжены резьбой или специальными выводами под приварку.На выходных патрубках уже могут быть предустановленные элементы регулировки и управления, в том числе клапаны, клапаны, регулирующие клапаны и т. Д.

    Контурное производство также влияет на технологию, на которой будет установлена ​​коллекторная группа для теплого пола. Своими руками при необходимости также можно реализовать точки перехода с полипропиленовых выводов на металлические. Резьбовое соединение в этом случае осуществляется комбинированной арматурой с прикрепленной арматурой. В качестве альтернативы также предусмотрен полипропиленовый тройник, который также обеспечивает разводку воздуховодов.После завершения технических операций система должна быть в рабочем состоянии. Пробный пуск проводится при повышенном индексе давления. Что касается нормативного уровня, давление нужно увеличить на 20-25%. Это даст возможность проверить герметичность соединения, выявить дефекты и дефекты конструкции.

    Управление коллектором

    Коллекторные блоки изначально поставляются с замкнутой системой регулирования. Клапаны можно открыть, сняв защитную втулку, при этом расходомер необходимо повернуть регулировочной гайкой до упора.Не рекомендуется использовать гаечные ключи, так как существует риск порезания и фиксации резьбы устройства. Чтобы установить желаемую скорость потока, необходимо уменьшить объем потока. При выполнении этого действия расходомер также должен вращаться. Когда будет достигнуто оптимальное значение, вы можете снова надеть гильзу клапана. Балансировку и регулировку каждой цепи следует проводить периодически в соответствии с рекомендациями производителя. Регулярность профилактических мероприятий зависит от комплектации, в которой поставлен водяной теплый пол.После определенного периода эксплуатации коллекторная группа также забивается на стыках и стыках. Поэтому следует проводить уборку и мытье таких участков.

    Рекомендации по применению расходомеров

    Правильная работа расходомера возможна только при условии оптимальной настройки контуров подачи теплоносителя в соответствии с потребностями пользователя. Неиспользуемые клапаны должны быть плотно закрыты. Заглушку от самого расходомера желательно держать на 5-7 мм ниже нормального закрытого положения.Также учтите, что коллекторные группы для теплого пола могут быть дополнены другими измерительными приборами. Их интеграция позволяет вносить собственные корректировки в расход, поэтому вам следует внести поправку в нецелевой поток охлаждающей жидкости.

    Производители коллекторов

    К лидерам рынка сантехнического оборудования для систем отопления относятся Valtec и Comisa. Эти производители выпускают в коллекции качественные коллекторы, дополненные всей необходимой фурнитурой. В частности, коллекторная группа Valtec для теплого пола в новейших версиях предусматривает использование колец из EPDM, что исключает необходимость использования герметиков на стыках.Бюджетные решения предлагают IPS и TIM. Это функциональные и надежные агрегаты, которые также подходят для большинства систем теплого пола.

    Заключение

    На фоне распространения автоматизированных систем управления параметрами инженерного оборудования коллекторная механика может показаться устаревшей.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
