Регулировка sit 630: Как настроить автоматику Eurosit 630

Как настроить евросит 630 с регулятором давления

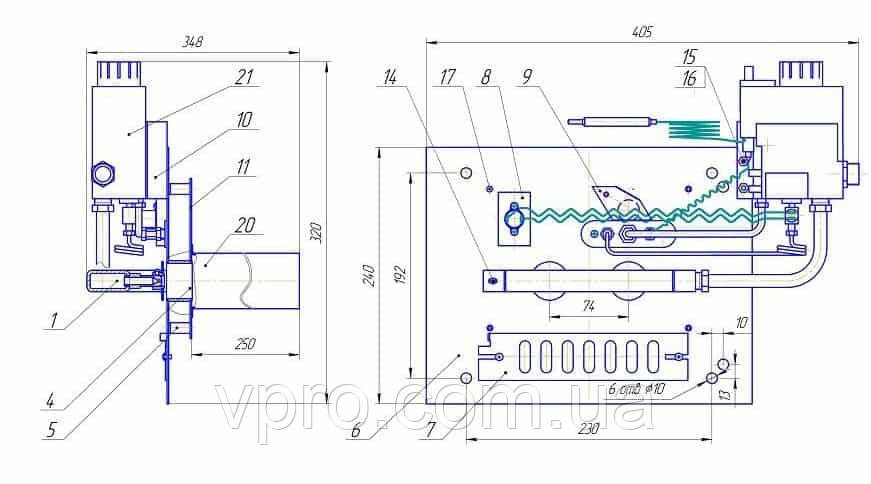

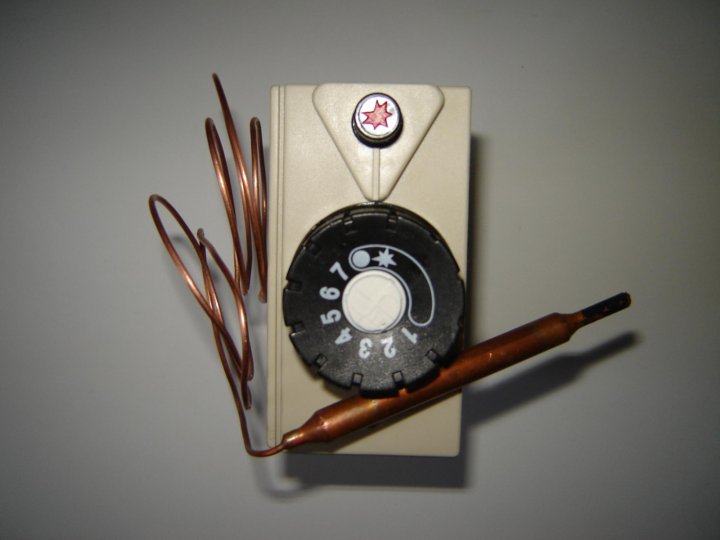

Газогорелочное устройство ВЕСТГАЗКОНТРОЛЬ ПГ-16М с автоматикой 630 EUROSIT (Италия).

Газогорелочное устройство ВЕСТГАЗКОНТРОЛЬ ПГ-16М используется для модернизации или замены газовой автоматики в старых котлах, что позволяет повысить КПД отопительного оборудования почти на 20%.Газогорелочное устройство Вестгазконтроль ПГ-16М предназначено для нагрева теплоносителя и (или) конструктивных элементов нагревательного оборудования. Устройство предназначено для эксплуатации на природном газе по ГОСТ 5542–87 с давлением 1274+100 Па.ГГУ Вестгазконтроль ПГ-16М обеспечивает экономное сжигание природного газа с возможностью автоматического регулирования тепловой мощности и отключение подачи газа при возникновении аварийной ситуации.

Автоматика Вестгазконтроль ПГ-16М снабжена прибором автоматического управления – газовым клапаном 630 EUROSIT (SIT, Италия).

Газовый клапан 630 EUROSIT не требует электропитания.

Газовый клапан 630 EUROSIT позволяет производить:

— розжиг запальной горелки при помощи пьезоэлектрического элемента;— регулирование температуры теплоносителя от 40°С до 90°С;— регулирование максимального потока газа;— регулирование минимального потока газа;— регулирование потока газа к запальной горелке;

и обеспечивает:— автоматическое поддержание заданной температуры теплоносителя;— автоматическое выключение устройства при внезапном отключении газа;— автоматическое выключение устройства при отсутствии тяги и при обратной тяге;— возможность работы устройства при сниженном давлении газа.

Применение в газовой автоматике Вестгазконтроль ПГ-16 микрофакельных горелок из нержавеющей стали обеспечивает:— экономию газа до 20% по сравнению с обычными горелками;— уменьшение выброса СО в атмосферу;— уменьшение интенсивности оседания сажи в дымоходе;— надежность работы горелки на протяжении всего срока эксплуатации.

Технические характеристики:

Газогорелочное устройство ВЕСТГАЗКОНТРОЛЬ ПГ-16М с автоматикой 630 EUROSIT (Италия)

Электроника настенных агрегатов

Особенность данных теплогенераторов – электронное управление процессами розжига, горения и поддержания температуры теплоносителя. То есть, настенные газовые котлы (и некоторые напольные) оснащаются энергозависимой автоматикой, работающей от электричества.

Автоматический газовый котел создан для максимального удобства хозяев квартир и частных домов. Чтобы запустить отопитель, достаточно нажать 1 кнопку и установить желаемую температуру. Кратко опишем алгоритм работы агрегата и задействованные в ней элементы:

1. После указанных действий по запуску контроллер генератора тепла собирает показания датчиков: температуры теплоносителя и воздуха, давления газа и воды в системе, проверяет наличие тяги в дымоходе.
2. Если все в порядке, электронная плата подает напряжение к электромагнитному газовому клапану и одновременно – разряд на запальные электроды. Фитиль отсутствует.
3. Основная горелка разжигается и дает полную мощность с целью скорейшего нагрева теплоносителя. За ее работой следит специальный датчик пламени. Контроллер включает встроенный циркуляционный насос.
4. Когда температура теплоносителя приблизится к установленному порогу, что зафиксирует накладной датчик, интенсивность горения снизится. Ступенчатые горелки переходят в режим малой мощности, а модуляционные плавно уменьшают подачу горючего.
5. Достигнув порога нагрева, электроника перекроет газ. Когда датчик зафиксирует охлаждение воды в системе, автоматический розжиг и нагрев повторится.

В инструкции к настенному газовому котлу указано, что агрегат рассчитан на работу в закрытой системе отопления, поэтому автоматика следит за давлением воды. Если оно опустится ниже допустимого предела (0. 8—1 Бар), то горелка погаснет и не зажжется, пока неполадка не будет устранена.

По энергозависимой схеме работают многие импортные котлы, например, Buderus Logano, Viessmann и так далее. Как происходит монтаж электронной газовой аппаратуры, на доступном языке расскажет мастер в видеосюжете:

Дистанционное управление котлом при помощи многофункциональных терморегуляторов

Когда в доме стоит устаревшая система подачи тепла без всякого намека на возможность подключения электронных блоков, не имеется трехходовых клапанов и прочего автоматического оборудования – на рынке можно приобрести универсальные терморегуляторы, которые легко объединяются в разветвленную систему на много зон с возможностью выполнять управление отоплением через интернет.

В комплект такого оборудования входит электронный контроллер, где происходят все настройки по каждой зоне.

Он по совместительству является WI-FI передатчиком-приемником и посредством этого канала «общается» с электронными термостатами, установленными на каждую батарею.

Дистанционное управление котлом с помощью программатора Vaillant

Отдельным каналом он имеет связь с блоком отключения котла. Параметры обогрева можно менять как на самом контроллере вручную, так и через канал интернета.

Наиболее частые поломки в блоке управления

Поскольку БУ это целая система, сбой может произойти от любого отклонения составляющей этой системы. Самые распространённые сбои в работе и их причины:

• погасла горелка – в газопровод попал воздух;
• проблемы с нагревом – плохое поступление газа, отсутствие кислорода;
• перегрев котла – замкнуло контакты, длительная работа на высоких температурах, заводской брак датчиков;
• поломка пневматического реле (датчик тяги) – некорректное подключение, поломка вентилятора, неправильная система дымоотвода;
• поломка температурного датчика – некорректное соединение контактов, короткое замыкание, перегрев платы;
• поломка реле давления – низкое давление воды в трубах, дефект контактов в плате.

Большинство этих проблем легко устраняются, даже описаны в инструкции, но некоторые требуют вмешательства специалиста.

Замену датчиков или иных деталей не стоит проводить самостоятельно – это может быть опасно.

Функции и принцип действия автоматики безопасности

В соответствии с нормативными документами средства автоматики котельных установок должны останавливать их работу путем отсекания подачи топлива при следующих ситуациях:

• тяга в дымоходе недостаточна и возникает опасность угара;
• давление газа в подающем трубопроводе слишком низкое или наоборот, чересчур высокое;
• погасло пламя на запальнике.

Перечисленные ситуации могут привести к затуханию основной горелки и загазованности помещения, что недопустимо. По этой причине автоматика безопасности газовых котлов должна быть установлена на всех котлах старого образца, где она не была предусмотрена производителем. Хотя зачастую произвести замену отопителя обходится дешевле, нежели приобрести и поставить автоматику на старый. Кроме недопущения загазованности помещения или угара в ее функции также входит поддержание температуры теплоносителя на определенном уровне, заданном пользователем.

Чтобы понять, как работает автоматика газового котла, вкратце разберем ее устройство. Следует заметить, что как зарубежные, так и российские производители используют в своих изделиях одинаковый принцип работы, хотя конструктивно приборы могут значительно отличаться. Наиболее простыми и очень надежными традиционно считаются автоматические газовые клапаны итальянских производителей, поэтому они встречаются чаще всего.

Ярким представителем таких газовых приборов является итальянская автоматика SIT, а точнее, ее самая популярная модификация 630 EUROSIT, чье устройство показано ниже.

Все элементы конструкции помещены в один корпус, к которому подведены трубопроводы газа. Кроме этого, к прибору присоединена капиллярная трубка от датчиков тяги и температуры (термопары), газопровод питания запальника и кабель от пъезоэлемента. Внутри расположен отсекающий электромагнитный клапан, чье нормальное состояние – «закрыт», а также регулятор давления газа и пружинный клапан.

Любой автоматический газовый котел, снабженный комбинированным газовым клапаном EUROSIT или другим, запускается в работу ручным способом. Изначально топливный тракт перекрыт электромагнитным клапаном, открывающимся путем нажатия на регулировочную шайбу, после чего топливо заполняет камеры прибора и по малому газопроводу выходит к запальнику. Удерживая шайбу, нажимаем кнопку пъезоэлектрического устройства и поджигаем запальник, нагревающий термочувствительный элемент в течении 10—30 сек. Тот, в свою очередь, вырабатывает напряжение, удерживающее электроклапан в открытом состоянии, после чего регулировочную шайбу можно отпустить.

Дальше все просто, шайбу поворачиваем до необходимого деления и тем самым открываем доступ топлива к горелке, что самостоятельно поджигается от запальника. Поскольку автоматика газовых котлов призвана поддерживать установленную температуру теплоносителя, вмешательство человека больше не требуется. Здесь принцип такой: среда в капиллярной системе при нагревании расширяется и воздействует на пружинный клапан, закрывая его по достижении высокой температуры. Горелка затухает до тех пор, пока термопара не остынет и подача газа не возобновится. Подробно работу итальянской автоматики SIT можно изучить, просмотрев видео.

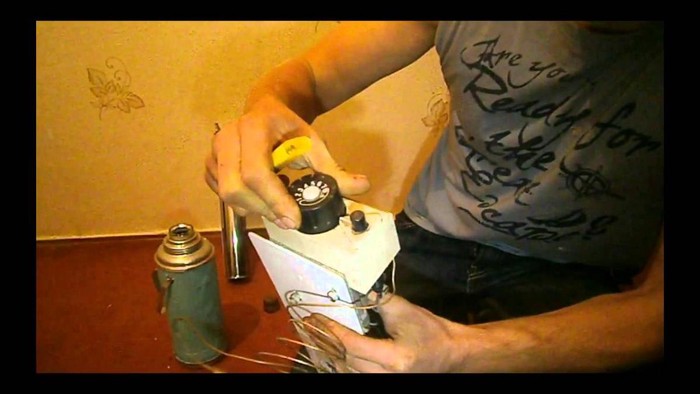

Автоматика 630 EUROSIT. Регулировка.

Сегодня Ростовский завод котельного оборудования ЗАО «Ростовгазоаппарат» выпускает широко известные в нашей стране котлы Сиберия. Автор этих строк имел честь установить себе такой котел в собственный дом. Все бы ничего, но в большие морозы стали проявляться проблемы с недостаточной мощностью этого аппарата. Первое время я грешил на мощность, так как площадь отапливаемого дома составляет 95 кв. м. а заявленная мощность котла 11,6 кВт. Естественно запас мощности маловат, так как рекомендуемый запас должен составлять + 30 % к площади дома. Котел у меня должен быть как минимум 12,5 кВт. то есть для обогрева 125 кв.м. Теперь краткая предыстория для покупателей котлов Сиберия.

ПРЕДУПРЕЖДЕНИЕНекоторые исполнения многофункционального регулятора подачи газа поставляются без определенных деталей. Поэтому при установке регуляторов необходимо проверить, наличие следующих комплектующих:• винт настройки минимального расхода газа 3 (рис. A)• винт настройки максимального расхода газа 2 (рис. A) или, по выбору, регулятор давления 2’ (рис. A*)Если нет, выполните монтаж следующим образом:• проверьте правильность кода комплектующей детали• вставьте винт настройки минимального расхода газа в отверстие 14 (рис. B), винт настройки максимального расхода газа или регулятор давления в отверстие 15 (рис. B)• вставьте комплектующие и полностью заверните.Затяжные моменты:— винты настройки 7Нм— регулятор давления: 1НмПодсоединение газаИспользуйте газовую трубу с резьбой Rp 3/8 ISO 7. Затяжной момент: 25 Нм. Возможно подсоединение трубки ф 12 мм при помощи уплотнительного кольца и гайки (коды 0.958.025 и 0.957.007). Затяжной момент 15 Нм. На клапане имеются два отверстия входных каналов 10 и 12 (рис.

D) и два отверстия выходных каналов 11 и 13 (рис. D). Отверстия, которые не были использованы, необходимо закрыть заглушками (код 0.972.058). Затяжной момент 7 Нм.Подсоединение пилотной горелкивывод 8 (рис. D)Могут быть использованы трубки диаметров ф 4 мм, ф 6 мм или ф 1/4″. Используйте гайки и конусные уплотнители соответствующего размера

Затяжной момент 7 Нм.ВНИМАНИЕПосле завершения работ проверьте соединения на герметичность

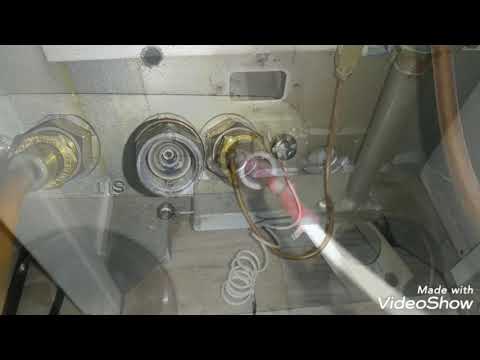

Настройка максимального и минимального расхода газаЭти настройки выполняются с холодным термобаллоном.

Настройка максимального расхода газа (исполнение без регулятора давления) — (рис. А).Поверните ручку управления 4 в положение 7. Полностью заверните винт настройки 2 , а затем постепенно выворачивайте его до достижения требуемого расхода газа.

ПРЕДУПРЕЖДЕНИЕПосле полного завертывания не выворачивайте винт более чем на два оборота.

Отключение функции максимального расхода газаПолностью заверните винт настройки 2 , а затем выверните его выверните его на два оборота и зафиксируйте. Отключение можно выполнить также заменой винта настройки 2 заглушкой (код 0.972.057). В этом случае заглушка должна быть полностью завернута.

Настройка максимального расхода газа (исполнение с регулятором давления) — (рис. A*).Поверните ручку управления в положение 7. При повороте винта настройки 2’ по часовой стрелке(ИСПОЛНЕНИЕ С РЕГУЛЯТОРОМ ДАВЛЕНИЯ) — расход газа увеличивается.

Отключение функции регулятора давленияПолностью заверните винт настройки 2’ по часовой стрелке.

Настройка минимального расхода газа

Медленно поверните ручку управления по часовой стрелке в положение минимальной мощности (близко к положению выключения основной горелки). При повороте винта настройки 3 против часовой стрелки расход газа увеличивается. Есть возможность также вместо винтов настройки максимального и минимального расхода газа использовать винты с калиброванными отверстиями (доступны по выбору). В этом случае винты должны быть завернуты затяжным моментом 7 Нм.

Настройка подачи газа на пилотную горелкуПри повороте винта 5 по часовой стрелке — расход газа понижается.

ВНИМАНИЕПосле завершения всех настроечных и регулировочных операций проверьте герметичность уплотнений и правильную работу оборудования. Категорически не допускается отрыв или проскок пламени при соответственно максимальном и минимальном давлении газа

После выполнения регулировочных работ зафиксируйте уплотнители и/или винты настройки краской.

Привожу вопросы и ответы со старого сайта, если не найдете для себя ничего полезного — пишите ниже в комментах.

Автоматика 630 EUROSIT

Автоматика для котлов 630 eurosit. Настройка и регулировка автоматики 630 eurosit своими руками в домашних условиях.

Рекомендации по установке

Простой автоматизированный узел отслеживания и управления системы отопления типа КСИТАЛ можно поставить своими руками, если хорошо вникнуть в инструкцию по эксплуатации. Крепление прибора и монтаж датчиков не представляют особой сложности, как и их подключение. Поставляемые в комплекте кабели имеют достаточную длину, чтобы разнести датчики по всему дому. Но есть нюансы, которые обязательно нужно учесть при организации управления отоплением.

Первый – наличие хорошего GSM покрытия в месте проживания. Бывает, что в одном месте есть покрытие нескольких операторов сотовой связи, но ни одно из них не работает стабильно. На этот случай КСИТАЛ снабжен двумя слотами для SIM – карт, чтобы дублировать сообщения. Второй нюанс – перед постановкой SIM – карты в гнездо надо связаться с оператором и отключить рассылку любого рекламного контента в виде СМС. Подобные сообщения, приходящие на номер прибора, могут вызвать сбои в его работе.

Такие же рекомендации можно дать и относительно аппаратов, взаимодействующих с хозяином через интернет. Кабель, подключаемый к LAN – входу, не должен идти от роутера или модема, питающегося от сети 220 В. Иначе при отключении электричества пропадет и канал связи. Сами же приборы должны всегда иметь собственный аккумулятор, могущий обеспечить их работу не менее, чем на 3 суток. Подробные рекомендации по монтажу КСИТАЛА можно получить, просмотрев видео:

Виды энергозависимых систем и принцип работы

Для того чтобы избежать опасных ситуаций, рекомендуется приобрести автоматику для газового котла. Она необходима для закрывания и открывания клапана при помощи электроники. Происходит это после того как подаст сигнал термодатчик.

К приборам, которые регулируют температуру в доме и обеспечивают безопасность, можно отнести:

1. Суточный программатор может программировать все работы отопительного котла на 24 часа. После того как пройдут сутки, цикл повторится. Подсоединить программатор к отопительному котлу можно беспроводным способом по радиоканалу или проводным. При помощи двухжильного кабеля можно подключить суточный программатор фирмы Saunier Duval модель ExaCONTROL. Он необходим для программирования по времени температуры в контуре для нагрева воды и температуры носителя тепла в контуре отопления.
2. Комнатный термостат подключается к газовому котлу при помощи кабеля. Такой прибор работает по простому принципу: после того как температура станет требуемой, то на клапан подачи газа поступает сигнал, затем котел выключается. Если температура понизилась, то котел автоматически включается. Термостат электромеханический SEITRON TAM011MI выпускается на основе мембранного блока с наполнителем из газа. Управлять термостатом можно датчиком температуры. Если температура стала оптимальной, то датчик замыкает или размыкает контакты, таким образом, котел включается или выключается.
3. Недельный беспроводной программатор. Рассмотрим модель Auratin 2025, которая может работать между приемником и передатчиком на расстоянии. Если есть бетонные стены, то расстояние составит 30 метров, если на открытом пространстве – 300 метров. Программатор может обеспечить комфортную температуру в комнате за счет высокой точности регулировки. Пользоваться прибором удобно, так как дисплей имеет подсветку, а ее цвет можно выбрать. Можно настраивать 6 программ. Можно подключить температурный внешний датчик, так как есть специальный разъем.

Виды газовых клапанов

Основной элемент системы автоматики – газовый клапан электромагнитный. Такое гидравлическое устройство используется для регулировки потока газа при помощи передачи электропитания на катушку клапана. Сердечник, который связан с седлом клапана, втягивается в катушку под действием электромагнитных сил.

Клапан может быть нескольких видов в зависимости от рабочего положения седла:

1. Модулирующие клапаны устанавливаются на газовых котлах с возможностью плавного изменения мощности.
2. Одностадийные клапаны. Они имеют только два положения: «открыто» и «закрыто». После того как подается питание, клапан принимает крайнее положение и происходит полный расход газа, на которое рассчитан котел.
3. Двухстадийные клапаны. Такой вид может полностью открыться с временной задержкой через промежуточное положение. Благодаря такой конструкции происходит плавный пуск отопительного оборудования. Одностадийные и двухстадийные клапаны используют только для одностадийных горелок.
4. Трехстадийные клапаны. Такие элементы можно установить на устройствах, где есть две ступени мощности.

Как выбрать подходящую модель

Основной критерий – это спецификация модели. Существуют приборы, подходящие только к определенным моделям котлов одного производителя, они выпускаются в качестве дополнительного оборудования к котлу, информация об их предназначении обычно содержится в самом названии. Разумеется, при наличии такой возможности, лучше выбрать GSM-модуль того же производителя, что и котел (он будет подогнан под конкретную линейку моделей и их специфику).

Но также существуют универсальные модели, подходящие абсолютно к любым котлам, имеющим соответствующие клеммы, именно о таких универсальных GSM-модулях идет речь в статье.

На сегодня выбор универсальных GSM-модулей небольшой (около 20-25 моделей), поэтому выделить достаточное количество критериев трудно. Мы рекомендуем изучить наиболее известные и удачные модели (см. далее) и выбирать из них, изучая функционал и удобство каждого, сравнивая цены

Но также рекомендуем обратить внимание на такие критерии, как:

1. Наличие приложения и web-интерфейса, существенно упрощающих управление, позволяющих видеть и анализировать статистику работы. Если производитель не предоставил примеры интерфейса, стоит поискать скриншоты в поиске по картинкам любой из поисковых систем.

   Пример веб-интерфейса модулей ZONT, интерфейс доступен в личном кабинете на сайте производителя.

2. Стандартная комплектация. В комплекте с некоторыми модулями идут внешние датчики температуры, которые можно разместить в отдаленных от котельной помещениях и ориентироваться на их измерения, что является очевидным преимуществом. Хорошей считается комплектация с наличием выносной антенны, позволяющей серьезно улучшить качество связи, а в некоторых случаях, при выносе антенны повыше и вовсе поймать отсутствующий на первом этаже или в подвале отдаленного дома сигнал.
3. Емкость встроенного аккумулятора должна составлять по крайней мере 100-150 мАч, при таких параметрах его хватит на 2-4 часа работы модуля.

Рекомендации по настройке автоматики Eurosit 630

Использование газовой автоматики Eurosit 630 в комплектных поставках большинства современных отопительных котлов бытового назначения требует знания особенности подключения автоматики и порядок ее регулировки. Как настроить большинство автоматических приспособлений регулировки горения и безопасности в двух словах объяснить сложно. Стоит лишь отметить, что порядок регулировки автоматики Евросит 630 зависит от нескольких параметров, включающих параметры газоснабжения, особенности системы отопления, режим эксплуатации. Использование дополни тельных устройств.

В базовом варианте газовая автоматика Евросит 630, устройство которой максимально унифицировано, но имеет ряд особенностей, зависящих от непосредственного назначения модели, располагает четырьмя возможностями регулировочных воздействий.

• регулировка ограничения расхода газовой среды;
• установка расхода газа пилотной горелке;
• управление подачей газа на главную горелку;
• регулировка по температуре теплоносителя.

Каждая из регулировок позволяет установить температуру в доме, средний расход газа и режим работы котла практически любой модификации, где устанавливается автоматика Eurosit 630. Настройка и регулировка ее производится специалистами организаций газоснабжения, но возможна и своими руками, если вы знакомы с особенностями использования природного газа, главными регулировками системы Евросит 630 и не боитесь остаться среди зимы без отопления.

Особенности подключения автоматики, наличие регулировочных винтов (их 2), использование прокладок, заглушек и уровень затяжки крепежных элементов, технология проверки на герметичность, требуют приглашения специалиста, не только знакомого с таким типом автоматики, но и имеющего сертификат, позволяющий с ним работать.

Купить автоматику итальянского производства в нашем интернет магазине может любой желающий при расчете в любой форме. Но настройка и введение в эксплуатацию этих устройств требует наличия проекта и услуг квалифицированного персонала. Самодеятельность в эксплуатации газовых установок иногда очень дорого стоит.

Автоматика Евросит 630 помимо очень высокой надежности отличается и особыми требованиями к регулировке. Но один раз правильно установленная, она может работать на протяжении нескольких лет, не требуя профилактических работ и покупки запасных частей.

Рекомендации по настройке автоматики Eurosit 630

После установки автоматики Eurosit 630 ее нужно настроить. Какие трудности и подводные камни вас ждут в этой статье

Source: progazosnabgenie.ru

устройство, составные элементы, рекомендации по установке, регулировка и наладка, неисправности, причины и методы устранения

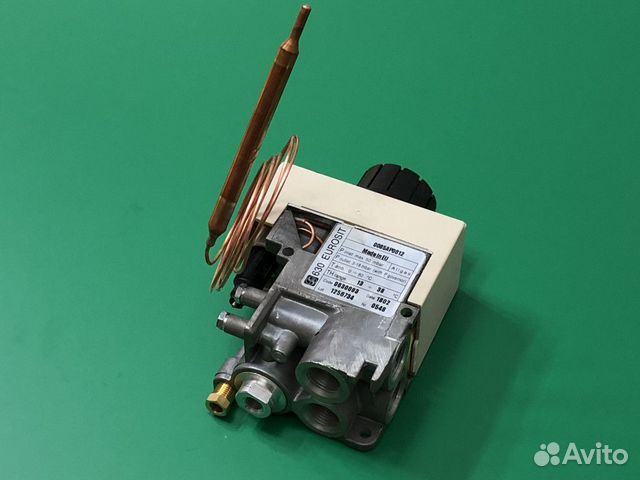

Автоматика для газового котла Eurosit 630. Фото OZON

Газовая автоматика Евросит 630 является одной из самых используемых, ее возможно встретить на энергонезависимых котлах российского и импортного производства. Основным достоинством является многофункциональность регулятора подачи газа, термостат и функция полного включения основной горелки. Работает от баллонов со сжиженным газом и от газгольдера, без применения электричества. Используется в различных видах газопотребляющего оборудования, требующего точной температурной регулировки. Мы рассматривали ее в нашей статье про экономию газа, рекомендуем с ней тоже ознакомиться.

Содержание

• Описание и устройство
• Технические характеристики
• Технические возможности
• Эксплуатация, настройка и не только
  • Розжиг
  • Выбор температуры
  • Дежурная позиция
  • Выключение
  • Установка/монтаж
  • Наладка и регулировка
    • Как настроить на экономию газа
  • Ремонт, неисправности, причины и методы устранения

Описание и устройство

Евросит 630 представляет собой многофункциональный регулятор подачи газа с модуляционным термостатом и функцией полного выключения основной горелки. Является энергонезависимым устройством, предназначенным для использования в котлах, водонагревателях, конвекторах, грилях и другом газопотребляющем оборудовании с точным регулированием температуры. Отличается стабильностью работы и экономичным потреблением газа. Устройство автоматики включает в себя следующие узлы:

• термочувствительный баллон термостата;
• регулятор давления газа;
• винт минимального потока газа;
• рукоятка управления;
• винт регулирования потока газа к пилотной горелке;
• точка проверки входного давления газа;
• точка проверки выходного давления газа;
• входное отверстие магистрального газа;
• выходное отверстие магистрального газа;
• магнитный блок;
• выходное отверстие подсоединения пилотной горелки;
• отверстие для подсоединения термопары;
• винт максимального потока газа.

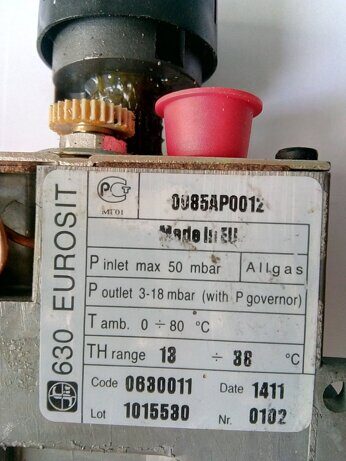

Технические характеристики

• Страна производства — Италия
• Вид камеры сгорания — открытая
• Вид установки котла — напольный
• Безопасность — газ-контроль, защита от перегрева
• Присоединения 1/2 ISO 7
• Рабочее положение — любое
• Используемый газ (семейства) — 1,2 и 3
• Максимальное входное давление газа — 50 миллибар
• Диапазон настройки регулятора — от 3 до 18 миллибар
• Рабочая температура окружающей среды — от 0 до 80 градусов по Цельсию
• Регулятор давления (по выбору) — Класс. С
• Устойчивость при кручении и изгибе — группа 2
• Система термоэлектрической защиты (при использовании термопар SIT)
• Время зажигания — менее 10 сек.
• Время выключения — менее 60 сек.
• Расчетное стекло циклов зажигания — 10.000
• Система ручного сброса: расчетное число циклов сброса — 10.000
• Тепловая мощность — 7-25 кВт
• Габариты (ДхШхВ) — 150х50х95 мм.
• Масса — 600 гр.

Технические возможности

Газовая автоматика Евросит 630 обладает следующими функциями:

• ручка управления с позициями «выключено», «зажигание», «температуры»;
• система термоэлектрической защиты пламени с блокировкой подачи газа к основной горелке после выключения, т.е. обеспечивает защиту от постороннего включения;
• настройка максимального расхода газа;
• регулятор давления;
• винт настройки минимального расхода газа;
• модуляционный термостат с функцией полного выключения основной горелки;
• выход газа к запальной горелке с винтом настройки расхода газа;
• входной фильтр и фильтр запальной горелки;
• штуцеры для измерения давления газа;
• подвод газа, по выбору: сбоку или снизу;
• варианты газовых соединений многофункционального регулятора: труба с внешней резьбой или присоединение трубы с помощью гайки с уплотнителем.

Эксплуатация, настройка и не только

Розжиг

Розжиг запальной горелки осуществляется следующим образом. Для розжига необходимо убедиться, что ручка управления располагается в положении «выключено». Следует повернуть ручку в положение «искра». Нажать ручку управления и поджечь запальную горелку, удерживая ручку в течение нескольких секунд. Отпустить ручку, предварительно убедившись, что запальная горелка горит. Если горелка погасла, нужно повторить процедуру розжига.

Газовый клапан (автоматика для газовых котлов) Eurosit 630. Фото AliExpress

Выбор температуры

Необходимо повернуть ручку управления в положение, соответствующее требуемой температуры.

Дежурная позиция

Поворот ручки управления из положения, соответствующего нужной температуры, в положение «искра» приводит к тому, что главная горелка гаснет, а запальная — остается зажженной. Т.е. данная позиция ставит котел на своеобразный холостой ход. Котел работает, но не греет.

Выключение

Для выключения требуется повернуть ручку управления в положение «выключено». Перезапуск аппарата после аварийного выключения возможно осуществлять примерно через минуту после неожиданного отключения котла. Т.к. поворот ручки управления в положение «пилот» возможен после охлаждения термопары контроля пламени.

Автоматика для газового котла Eurosit 630. Фото OZON

Установка/монтаж

Существует несколько общих рекомендаций по установке автоматики:

• Монтаж должен осуществляться в соответствии со специфическими стандартами для каждого оборудования.
• Операции по установке, наладке и регулировке должны осуществляться только квалифицированным персоналом в соответствии со специфическими характеристиками автоматики.
• Автоматика должна устанавливаться исключительно внутри газового оборудования, т.к. она не предназначена для работы вне помещений.

Наладка и регулировка

Принцип работы газовой автоматики основан на электромеханической работе термочувствительных элементов термопары и моделирующего термостата.

1. Пуск газогорелочных устройств.

Газовый клапан (автоматика для газовых котлов) Eurosit 630. Фото AliExpress

1.2. Розжиг запальной горелки. Изначальное положение ручки управления в позиции «выключено». Повернуть ручку управления против часовой стрелки в позицию розжига. Нажать ручку управления до упора и не отпускать, нажать кнопку пьезорозжига. Не отпускать ручку управления в течении 5-10 секунд. Отпустить ручку управления и проверить наличие пламени на запальной горелке. Если пламя отсутствует, повторить процесс розжига увеличивая время нажатия ручки управления.

1.3. Розжиг основной газовой горелки. Для включения нужно повернуть ручку управления против часовой стрелки до позиции 1-7. Максимальная температура в 90 градусов по Цельсию теплоносителя соответствует цифре «7» на ручке управления.

2. Отключение основной и запальной горелок. Для отключения основной горелки необходимо повернуть ручку управления по часовой стрелке до позиции. Одновременно с этим на пилотной горелке будет гореть факел. Для полного отключения подачи газа на пилотную и основную горелки нужно повернуть ручку управления по часовой стрелке в позицию «выключено».

3. Регулировку температуры теплоносителя производит термостат через термочувствительный баллон, установленный на верхней части водяного кожуха котла. При достижении теплоносителем необходимой температуры, термостат перекрывает подачу газа к основной горелке. При понижении температуры теплоносителя термостат открывает подачу газа к основной горелке. Воспламенение газа происходит от факела запальной горелки.

Газовый клапан (автоматика для газовых котлов) Eurosit 630. Фото AliExpress

4.1. Защита газогорелочных устройств при внезапном отключении газа. При внезапном отключении газа или задува пламени пилотной и основной горелок, прекращается нагрев термочувствительного элемента термопары; понижаясь э.д.с. термопары выключает магнитный блок, клапан магнитного блока перекрывает подачу газа. Без повторного ручного пуска газогорелочного устройства, подача газа к основной горелке невозможна.

4.2. Защита газогорелочных устройств при отсутствии тяги. Для реализации защиты газогорелочных устройств при отсутствии тяги к газовому клапану может подключаться датчик тяги, который представляет собой термореле, размыкающее контакты при температуре выше заданной. При отсутствии тяги термореле, помещенное в верхней части топочной камеры, перегревается и размыкает цепь подключения термопары к газовому клапану. При этом магнитный блок перекрывает подачу газа.

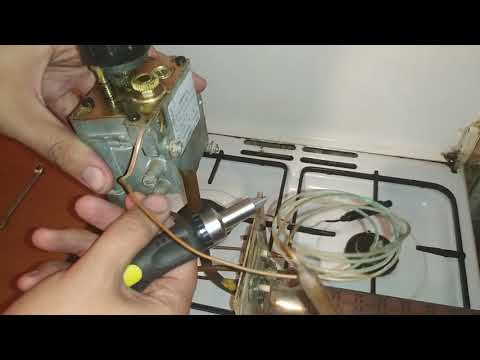

Регулировочные и наладочные работы должны выполняться на базе специфических характеристик автоматики.

1. Необходимо проверить входное и выходное давление газа, используя точки проверки. Для этого следует открутить резьбовые заглушки и подключить контролирующие приборы. После проверки необходимо установить резьбовые заглушки и проверить их герметичность.

2. Регулировка максимального и минимального потока газа осуществляется, когда термочувствительный баллон холодный. Для регулировки максимального потока газа необходимо повернуть ручку управления в позицию «7». Повороты регулировочного винта регулятора давления газа по часовой стрелке позволяет увеличить поток газа. Для регулировки минимального потока газа нужно медленно начать вращать ручку управления с позиции «7» по часовой стрелке до тех пор пока факел на основной горелке практически потухнет. Для увеличения потока газа требуется вращать винт минимального потока газа против часовой стрелки.

3. Для регулировки потока газа в запальную горелку необходимо вращать винт по часовой стрелке, уменьшая поток газа, или наоборот, увеличивая.

Как настроить на экономию газа

Установка автоматики позволяет оптимизировать расходы. Кроме этого, существует возможность выполнить настройку автоматики для снижения расхода газа. Для этого винт настройки необходимо повернуть по часовой стрелке.

Ремонт, неисправности, причины и методы устранения

Неисправность	Причины неисправности	Методы устранения неисправности

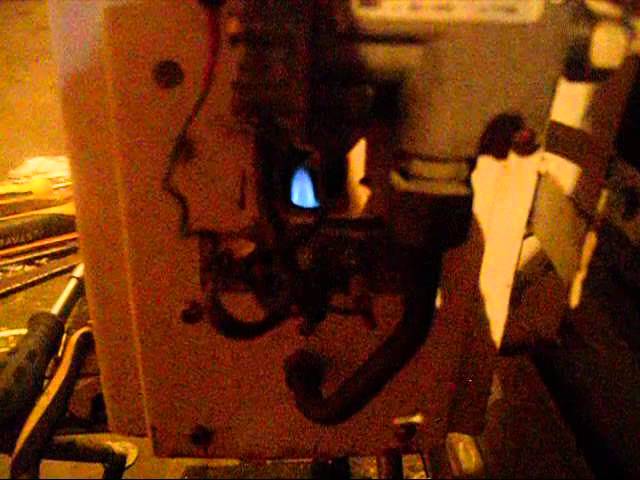

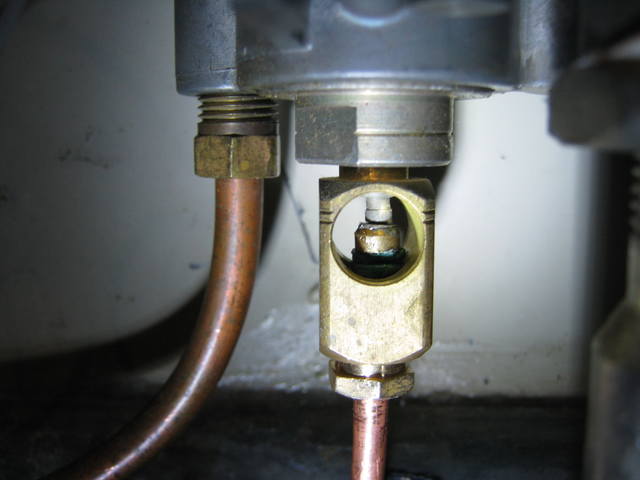

Не загорается факел на запальной пилотной горелке.	Засорился жиклер на запальной горелке.	Вынуть жиклер, очистить от грязи и сажи, продуть и установить на место.
	Засорилась трубка запальной горелки.	Продуть горелку и трубку.
	Засорился газовый фильтр.	Очистить фильтр.
	Утечка газа на соединениях трубки между запальной горелкой и газовым клапаном.	Намылить соединения и при наличии утечки газа, подтянуть гайки на соединениях.
	Утечка газа из трубки запальной горелки.	Намылить трубку и при наличии утечки газа, трубку заменить.
	Отсутствует искрообразование.	1. Пьезоэлектрод пробивает на массу. Запрещается затягивать гайку электрода ключом, только рукой до легкого упора. Заменить электрод. 2. Пьезоэлектрод отсырел. Снять электрод и просушить над огнем. 3. Отсутствует контакт между пьезокабелем и электродом (пьезокнопкой). Нужно извлечь электрод, прислонить к телу котла или автоматики с зазором около 5 мм. Проверить наличие искры нажатием на пьезокнопку. Восстановить контакт. 4. Пьезокабель имеет повреждения. Требуется заменить кабель. 5. Не работает пьезокнопка. Необходимо заменить.
	Клапан не открывается.	Заменить газовый клапан.
	Поломка ручки терморегулятора.	Заменить газовый клапан.
При отпускании ручки управления терморегулятора гаснет факел запальной горелки газового котла	Факел запальной горелки не обогревает термопару.	1. Входное давление 0,6 кПа и меньше. Нужно обратиться в газовое хозяйство. 2. Забилась запальная горелка трубка запальной горелки. Требуется продуть/прочистить, установить и проверить герметичность обмыливанием. 3. Термопара находится не в зоне обогрева факелом запальной горелки. Необходимо отрегулировать положение термопары, т.к. наконечник должен омываться пламенем на 3-4 мм. от края наконечника, 6 мм и более приводит к быстрому прогоранию термопары. 4. Быстрый отпуск кнопки управления. Следует кнопку управления держать не менее 15 сек. 5. Пламя запальной горелки мало. Рекомендуется отрегулировать винт для подачи газа на смеситель запальной горелки.
	Отсутствие контакта между кабелем датчика тяги и датчиком тяги или прерывателем.	Отсоединить кабель от датчика (или прерывателя) и почистить контакты на кабеле, датчике, прерывателе. При необходимости легко поджать контакты на кабеле. Возможно выполнить посадку контактов на консистентную смазку.
	Повреждение кабеля датчика тяги.	Заменить кабель.
	Неисправность датчика тяги.	Отсоединить кабель от датчика и закоротить контакты, если факел запальной горелки не гаснет – значит ОН. Заменить датчик. Внимание! В случае штатного срабатывания датчика тяги (от перегрева при обратной тяге +75 градусов по Цельсию и более), контакт восстанавливается (датчик остывает) не раньше, чем через 10-15 минут. Поэтому подождите, не спешите с заменой – проверьте тягу в дымоходе.
	Термопара вырабатывает недостаточную термо-ЭДС.	Отсоединить термопару от магнитного блока газового клапана. Зажечь запальник и удерживая кнопку на газовом клапане через 30-60 сек. измерить тестером ЭДС, которая должна быть не менее 0,3-0,4 mV. При отсутствии ЭДС термопару заменить.
	Отсутствие контакта между термопарой и прерывателем.	Выкрутить зажим термопары из прерывателя газового клапана. Зачистить контакт термопары и установить на место. Внимание! Чрезмерное усилие при зажиме термопары ЗАПРЕЩАЕТСЯ, что может испортить изолирующую прокладку термопары. Накидная гайка закручивается рукой до упора, затем подтягивается ключом на ¼ оборота.
	Раздавлена изолирующая прокладка между контактом и корпусом термопары.	Нарушение правил монтажа. Необходимо заменить термопару.
	Термопара прогорела.	Нарушение заводских установок. Термопара должна быть погружена в пламя запальника на 3-4 мм. Нужно заменить термопару.
	Неисправность магнитного блока газового клапана.	Заменить газовый клапан.
Одновременно загораются основная и запальная горелки.	Газовый клапан не срабатывает на отключение при заданных параметрах.	Заменить газовый клапан.
При достижении воды в котле температуры в 90 градусов по Цельсию автоматика не отключается.	В результате нарушения правил эксплуатации, монтажа, ремонта деформирован термочувствительный элемент газового клапана.	Заменить газовый клапан.
При достижении воды в котле температуры в 40–80 градусов по Цельсию автоматика полностью отключается.	Отсутствие тяги в дымовой трубе.	Проверить тягу и при необходимости прочистить дымоход. Неправильно смонтированный дымоход восстановить.
	Обратная тяга.	Неправильно смонтирован дымоход. Возможно проверить, поставив ладонь рядом с датчиком тяги, если идет тепло, значит обратная тяга. Воздух разогревается и датчик, реагируя на тепло, отключается.
	Проблемный дымоход.	Напольный котел: – в один дымоход выходит и котел, и колонка; – стоит вытяжная вентиляция над печкой и также объединена с котлом; – дымоход меньше диаметром, чем патрубок котла; – труба дымохода имеет более 3-х поворотов. Котёл с коаксиальным дымоходом с закрытой камерой сгорания. Небрежно выполнен монтаж дымохода: 1. Неправильно отрегулирован необходимый зазор между трубой и фланцем крышки защиты. Уходящие газы подсасываются обратно в котел и он тухнет. Отрегулировать необходимый зазор. Защиту дымохода жестко зафиксировать на стене с помощью 4-х дюбелей, чтобы надежно сохранялся зазор с торцом трубы дымохода. 2. На трубе воздуховода (вторичного воздуха) неаккуратно проложено уплотнение. Из-за этого уходящие газы подсасываются в топку котла, уменьшая необходимое количество вторичного воздуха. 3. Труба дымохода установлена с уклоном вверх и конденсат беспрепятственно попадает в топку котла, что ухудшает процесс сгорания газа. Необходимо установить дымоход с уклоном вниз на 1-3 градуса от горизонтали.
Котел не набирает необходимую температуру.	Проблемы с давлением газа.	Проверить давление газа до и после клапана, когда котел работает и при необходимости отрегулировать.
	Неправильно подобрана «рабочая точка» насоса.	Если в системе отопления присутствует насос, то необходимо уменьшить скорость циркуляции теплоносителя.
	Небрежно выполнено уплотнение резьбы присоединительного патрубка газоснабжения к газовому клапану.	Клапан забит (перекрыт) ФУМом и пр. Нужно очистить трубопровод. Уплотнение требуется выполнить аккуратно – ФУМом или паклей на жировой основе.
	Неоправданные потери тепла между котлом и радиаторами отопления.	Если котел находится в другом здании или в подвальном помещении, а трубы плохо или вообще не утеплены.
	Неправильно подобрана мощность котла.	При покупке владелец руководствовался подбором мощности теоретически (1 кВт на 10 кв.м.), не обращаясь за расчетами к специалистам, которые учитывают материал и толщину стен, суммарную площадь внешних стен, количество и расположение окон, утепление стен и крыши.
	Система отопления не соответствует мощности котла.	Монтаж системы отопления выполнялся без гидравлического расчета. Объем теплоносителя в системе отопления значительно больше мощности котла. Котел обеспечивает требуемый обогрев, когда его мощность соответствует проекту на отопление.
Нестабильное пламя горелок.	Проблемы с давлением газа.	Проверить давление газа и при необходимости установить давление на выходе из клапана 1300 Па (130 мм. вод. ст.) + 100 (10).
	Отсутствие правильного выхода дымовых газов.	Необходимо прочистить дымоход и дымогарные трубы. Привести дымоход в соответствие с действующими нормами и правилами.
Котел коптит и не набирает необходимую температуру.	Проблемы с тягой.	Напольный котел: – необходимо обеспечить значительно больший приток воздуха в помещение, в котором установлен котел; – оборудовать приточную вентиляцию; – обеспечить нормальную тягу – привести дымоход в соответствие с действующими нормами и СНиПами. Котел с закрытой камерой сгорания: – неправильно смонтирован коаксиальный дымоход, не отрегулирован необходимый зазор телескопической трубы дымохода с крышкой защиты дымохода; – после чистки теплообменника от сажи при техобслуживании, при установке основной горелки на место винт в торце горелки не попал в паз пластины.

Читайте также:

Клапан природного газа SIT серии 630, модель eurosit 0630560 06.

30.560

КЛАПАН SIT, СЕРИЯ 630, EUROSIT 9/16″

Различные типы газа, природный газ или газ пропан

Регулирующий клапан Euro Sits 630560 Многофункциональный клапан серии SIt 630, который обеспечит долгий срок службы вашего прибора, работающего на сжиженном газе пропан или на природном газе NG

Этот многофункциональный регулирующий клапан 0630560 использовался многими производителями при производстве различных продуктов для топки, включая газовые бревна, Настенные обогреватели без вентиляционных отверстий, камины без вентиляционных отверстий, печи на пьедестале и другие изделия, связанные с очагами без вентиляционных отверстий.0006

Газовый регулирующий клапан SIT 0630560 Eurosit представляет собой многофункциональный газовый регулятор с одной ручкой управления, комбинированным плавным термостатом мгновенного действия и системой блокировки безопасности. Этот газовый регулирующий клапан Eurosit особенно подходит для использования в большинстве систем отопления, связанных с газовым очагом, а также во многих других устройствах без вентиляции.

630560 Клапаны Eurosit не требуют электропитания и подходят для эксплуатации при температуре окружающей среды до 120 градусов Цельсия.

Газовый клапан серии 630 доступен в различных конфигурациях. Он особенно подходит для использования в безвентиляционных газовых настенных обогревателях, безвентиляционных газовых каминах, газовых дровах и многих очагах, требующих точного контроля температуры без внешнего источника питания.

Газорегулирующий клапан серии 630 сконфигурирован для применения как на сжиженном, так и на природном газе.

Клапан SIT 630 Eurosit имеет следующие особенности:
Ручка управления с положениями для выбора выключения, пилотного режима и температуры
Термоэлектрическое устройство контроля пламени с дополнительной блокировкой
Регулятор давления или регулятор расхода
Модулирующий и двухпозиционный термостат
Пилотный выход с устройством предварительной настройки расхода газа
Входной и пилотный фильтры
Входные и выходные контрольные точки давления
Сторона или нижние вход и выход основного газа
Соединения основного газа с трубой с резьбой 3/8 NPT или подходят для гайки или компрессионного фитинга.

он использовался на различных продуктах, включая настенные обогреватели, камины без вентиляции и газовые журналы.

ПРИМЕЧАНИЕ. Все клапаны SIT выглядят одинаково, но они НЕ одинаковы

Убедитесь, что клапан, который вы пытаетесь заменить, имеет тот же номер модели, что и клапан, который вы пытаетесь купить. Все клапаны поставляются с табличкой с моделью №

Однокнопочное многофункциональное управление с термоэлектрическим пламенем

Также можно установить пьезозажигатель. Возможна регулировка расхода пилотного газа на выходе, минимальное и максимальное основное давление на выходе.

• СОЕДИНЕНИЯ КЛАПАНОВ
• Пилотный фитинг: № 6/16 (24) UNS
• Порты для проверки давления: вход/выход Прилагается
• Соединение термопары: M8 x 1
• Вход: 9/16″ боковой вход UNRF заглушен. 9/16″ нижний вход UNEF.
• Выход: боковой выход 3/8″ NPT заглушен. Нижний выход 9/16″ UNEF.
• Электрические характеристики
• Термоэлектрический блок
• Ток удержания:     Менее 200 мА
• Ток отключения:    Более 80 мА
• Сопротивление катушки: 0,018 ± 0,003 Ом
• Термостат диапазон 55-118 F
• Емкость:
• Максимум 55 000 БТЕ/ч при 1 дюйме водяного столба перепад давления при использовании природного газа с удельным весом 0,64.
• Тип газа: NG
• Код СИТ 0.630.560

Коммерческое кухонное оборудование и товары для общественного питания

Comcater — ведущий австралийский поставщик коммерческого кухонного оборудования. Уже более 40 лет мы снабжаем самые успешные коммерческие кухни страны новейшим оборудованием. Операторы общественного питания рассматривают наше оборудование для общественного питания и инвестиции в услуги. Благодаря брендам мирового класса, таким как RATIONAL, Frymaster и Cambro, наше оборудование не только помогает шеф-повару, но и снижает накладные расходы и повышает вашу эффективность.

Мы поддерживаем наше оборудование и предлагаем сервисную поддержку по всей стране. Наше круглосуточное обслуживание означает сокращение времени простоя вашего ресторана. У нас вы не просто покупаете кухонное оборудование для ресторана. Вы вступаете в партнерство. Мы инвестируем в отношения, искренне заинтересованные в вашем успехе. Вы можете положиться на наших 20 поваров, которые научат вас пользоваться вашим кухонным оборудованием. У нас есть демонстрационная кухня рядом с вами, в Новом Южном Уэльсе, Виктории, Квинсленде, Вашингтоне и ЮАР. В Comcater мы продаем только бренды по всей Австралии, которые любят лучшие повара.

Мы посоветуем вам лучшие товары для общественного питания и кухонное оборудование ресторана для вашего помещения, меню и клиентов. Наши 19 брендов были выбраны на основе их высокой производительности, гарантий производителя и сертификации продукции. Мы следим за вашими гарантиями и следим за тем, чтобы вы в полной мере использовали технологии и преимущества поставляемого нами оборудования. Если ваш ресторан гордится идеальным картофелем фри или нежнейшим стейком, наше коммерческое кухонное оборудование обеспечит неизменно высокое качество, в предсказуемое время и эффективным образом.

Эффективно управляйте своими ресурсами с помощью коммерческого пищевого оборудования, которое окупает себя. Либо освободите сотрудника, либо уменьшите количество пищевых отходов. Мы выбираем наше оборудование на основе технологических достижений и их актуальности для австралийской индустрии общественного питания. Мы продаем только те бренды, которые являются активом для вашего бизнеса, и нам можно доверять. Если вы находитесь на этапе планирования кухни или вам требуется новое оборудование, свяжитесь с нами. Мы увидим, как вы можете использовать лучшие мировые бренды на коммерческих кухнях. Покупайте из нашего ассортимента торгового оборудования и оборудования для общественного питания для продажи онлайн в Австралии.

ПОДРОБНЕЕ

Обслуживание в Австралии
с 1979 года

Проверенные платежные системы

Нам доверяют
Woolworths, Red Rooster,
Opal Aged Care и многое другое!

Обслуживание в Австралии
с 1979 года

Проверенные платежные системы

Нам доверяют
Woolworths, Red Rooster,
Opal Aged Care и многое другое!

НАШИ КЛИЕНТЫ

Наши коммерческие кухонные принадлежности идеально подходят как для самых маленьких кафе, так и для самых крупных медицинских учреждений. Мы обеспечиваем все, что вам нужно по ценам, которые вы можете себе позволить. Comcater может даже посоветовать вам, какое кухонное оборудование лучше всего подходит для ваших клиентов, пространства и вариантов меню. Мы исследовали лучшее оборудование для общественного питания со всего мира. Промышленное кухонное оборудование, которое каждый раз будет готовить ваши блюда идеально. Они продлят срок службы вашей еды, сократят количество отходов и повысят вашу эффективность.

Наши решения для хранения упорядочивают ваши продукты, обеспечивая легкий доступ к ним и уменьшая загрязнение. Наши пароконвектоматы RATIONAL позволяют вам готовить пищу тогда, когда вы хотите, а не тогда, когда того требует клиент. Наше ресторанное оборудование поставляется с предварительным и послепродажным обучением квалифицированными поварами, а не торговыми представителями. Обучение основано на вашем меню и клиентах, поэтому вы знаете, как каждый раз готовить неизменно вкусные блюда. Мы можем посмотреть на вашу кухню и меню и дать совет по новейшим технологиям.

Позвоните в Comcater, и мы обсудим, как новейшие кулинарные технологии могут работать на вас.
