Теплый пол – это одна из самых комфортных отопительных систем. Теплые полы отлично работают как самостоятельно, так и в качестве дополнительного контура, обеспечивающего максимально комфортный температурный режим. При совместном использовании теплого пола и централизованного отопления возникает необходимость в установке смесительного узла. Именно насосно-смесительный узел для теплого пола и будет рассмотрен в данной статье.


Предназначение смесительного узла

Сочетание центральной отопительной системы и теплого пола включает в себя несколько элементов, среди которых есть ряд основных:

  • Нагревательный котел;
  • Отопительные радиаторы;
  • Магистральный трубопровод централизованной системы;
  • Теплоноситель;
  • Трубопровод теплого пола.

Отопительные котлы разогреваются до температуры от 70 до 95 градусов. Для радиаторов такая температура была бы подходящей, но не для теплых полов – согласно нормам, напольное покрытие нельзя нагревать свыше 31 градуса. Конечно, часть температуры на себя возьмет стяжка, но даже в таком случае теплый пол можно разогревать до температуры не более 50-55 градусов.


Это требование говорит о том, что теплоноситель из центральной системы нельзя использовать в контуре теплого пола из-за его высокой температуры. Чтобы сделать возможной работу двух отопительных контуров, необходимо использовать насосный смесительный узел для систем теплого пола, который позволяет снизить температуру теплоносителя до подходящего значения.

Для снижения температуры забирается теплоноситель из двух контуров – горячего, выходящего непосредственно из котла и радиаторов, и холодного, т.е. обратного контура. Применение узла смешивания в конечном итоге позволяет настраивать свойственный теплому полу температурный режим, не затрагивая деятельность остальных элементов системы.

Существует только одна ситуация, в которой наличие смесителя не требуется – если теплый пол является единственным отопительным контуром, котел для которого работает в низкотемпературном режиме. Во всех остальных случаях узел регулировки теплого пола – это обязательная составляющая отопительной системы.

Преимущества

Насосно-смесительный блок для теплого пола имеет ряд преимуществ сам по себе и является практически полезным дополнением отопительной системы, повышая следующие качества:

  1. Безопасность. Система, совмещающая в себе холодный и горячий контур, при наличии смесителя становится гораздо более безопасной. Это обуславливается снижением вероятности перегрева нагревательных элементов, а значит, снижается и риск случайного контакта с горячей поверхностью отопительных приборов или элементов системы отопления.
  2. Экономичность. Узел регулирования теплых полов, регулирующий температуру отопительных контуров, позволяет сэкономить до 25-30% на энергоресурсах.
  3. Гигиеничность. Поскольку система постоянно работает в заданном режиме, никаких проблем с ее обслуживанием не возникает. В доме можно будет без проблем проводить влажную уборку, и вся влага очень быстро высохнет, не успев стать причиной появления плесени и грибка.
  4. Долговечность. Каждый элемент конструкции выполняется из долговечных материалов, которые без проблем могут прослужить несколько десятков лет.

Подключив управляющие элементы, можно будет сделать так, что настройка смесительного узла теплого пола станет автоматической, т.е. при изменении температуры смеситель для теплого пола самостоятельно увеличит или уменьшит интенсивность подачи теплоносителя, тем самым меняя теплоотдачу отопления в зависимости от внешних факторов.

Принцип работы

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

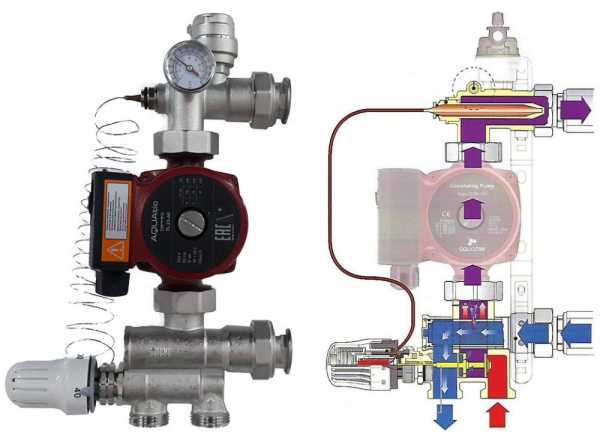

Принцип работы смесительного узла теплого пола заключается в следующем:

  • Разогретый теплоноситель перемещается по отопительному контуру и достигает распределительного коллектора;
  • Далее располагается предохранительный клапан и температурный датчик, замеряющий текущее состояние теплоносителя;
  • Если температура горячей воды чрезмерна, то открывается заслонка, подающая в систему необходимый объем холодной воды, за счет чего и осуществляется смешивание теплоносителя;
  • При достижении теплоносителем определенной температуры подача холодной воды прекращается.

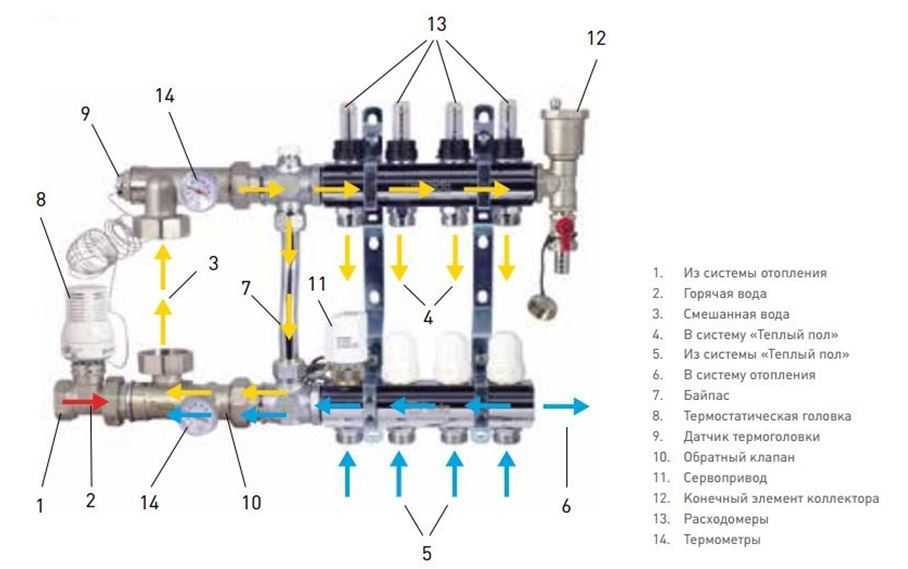

Смесительный узел с коллектором для теплого пола не только регулирует степень нагрева теплоносителя, но и позволяет ему циркулировать по системе – и для реализации этих функций используются следующие элементы:

  1. Предохранительный клапан. Данный элемент обеспечивает подачу необходимого количества горячей воды. Ее объем варьируется в зависимости от требуемого температурного режима системы.
  2. Циркуляционный насос. Ключевой элемент системы, делающий возможным движение теплоносителя по каждому контуру отопления, тем самым обеспечивая равномерное распределение тепла на всех участках отопительной системы.
  3. Дополнительные элементы. Отопление может оснащаться дополнительными деталями – байпасом, воздухоотводчиками, клапанами и вентилями. Необходимость в этих элементах определяется индивидуально в зависимости от особенностей работы смесительного узла.

Устанавливается смесительный узел всегда перед входом в отопительный контур теплого пола, а вот к самому месту его установки особых требований нет – смеситель будет одинаково эффективен как в непосредственной близости от теплого пола, так и при монтаже в расположенной на удалении от него котельной.

Виды смесителей для теплого пола

Смесители разных моделей могут иметь много отличий, но самое главное из них заключается в том, какие предохранительные клапаны используются в конкретном случае.

Чаще всего смесительные узлы оснащаются двух- и трехходовыми клапанами.

В конструкцию двухходового клапана входит термостатическая головка и жидкостный датчик, который определяет температуру в системе и регулирует подачу теплоносителя в зависимости от полученной информации. Смеситель, оборудованный таким клапаном, работает по простому принципу: основой для смешивания теплоносителя является холодная вода, к которой примешивается горячая, идущая из котла. Благодаря такому принципу предотвращается перегрев теплого пола и увеличивается его срок эксплуатации.

Двухходовой клапан отличается небольшой пропускной способностью, за счет которой обеспечивается плавное изменение состояния теплоносителя – то есть резкие перегрузки в системе отсутствуют. Такие клапаны довольно удобны, но использовать их целесообразно только в помещениях общей площадью не более 200 кв.м.

Трехходовой клапан – это более универсальное устройство, в котором совмещаются функции подачи и регулировки. Принцип работы смесительного узла для теплого пола в данном случае полностью противоположен предыдущему – в системе постоянно циркулирует нагретая вода, к которой для смешивания теплоносителя добавляется определенный объем холодной воды.


В конструкцию трехходовых клапанов могут входить подключенные к термостату сервоприводы, обеспечивающие регулировку температуры теплоносителя в зависимости от внешней температуры. Для дозированной подачи жидкости используется заслонка, расположенная перпендикулярно трубам, идущим от котла и обратного контура. Трехходовые клапаны отлично подходят для систем, используемых для отопления больших домов и оснащенных большим количеством отдельных контуров.

У трехходовых клапанов есть пара недостатков:

  • Теплый пол может перегреться из-за скачка температуры, если объем горячего теплоносителя существенно превышает объем холодного;
  • Трехходовые клапаны отличаются солидной пропускной способностью, поэтому даже небольшое изменение положения заслонки может стать причиной перегрева.

Система, оснащенная автоматикой, отслеживающей внешние погодные условия, довольно удобна и позволяет превентивно устранить ряд проблем. Как только погода на улице заметно меняется, температурный датчик самостоятельно подает системе сигнал о необходимости увеличения или уменьшения интенсивности подачи теплоносителя.

Автоматика имеет особое значение в крупных зданиях – настроить вручную отопление большой площади очень трудно, особенно в условиях динамически меняющейся погоды. Отслеживание наружной температуры осуществляется ежеминутно, и при необходимости заслонка клапана меняет свое положение. Если же в доме на протяжении определенного периода времени не будет никого, то можно установить отопление в режим поддержания минимальной температуры, который позволяет сэкономить на энергоресурсах.

Схемы установки насосно смесительных узлов

Насосно-смесительный узел для теплого пола может обустраиваться по разным схемам, которые меняются в зависимости от используемых элементов. Можно рассмотреть их на примере итальянских смесителей Valtec, которые выполнены в соответствии с самыми современными требованиями, предъявляемыми к подобным устройствам.


Наиболее простые схемы смесительных узлов выглядят следующим образом:

  1. Одноконтурный теплый пол, площадь отапливаемого помещения не более 20 кв.м., ручная регулировка системы. Такая схема насосно-смесительного узла для теплого пола отличается максимальной простотой и дешевизной. Чтобы система была достаточно надежной, желательно укомплектовать ее воздухоотводчиком и шаровыми кранами.
  2. Одноконтурный теплый пол, площадь помещения не более 20 кв.м., автоматическая регулировка, обеспечиваемая термоголовкой с внешним датчиком. В такой системе воздухоотвод тоже не будет лишним.
  3. Площадь помещения – 20-60 кв.м., от двух до четырех контуров, ручная регулировка. Для работы автоматики в данном случае потребуется сервопривод, термостат и датчик.
  4. Площадь помещения до 60 кв. м., от двух до четырех контуров, автоматическая регулировка с внешним датчиком. В такой системе шаровые краны присутствуют изначально. А насос должен располагаться по направлению к смесительному клапану.

Для большей наглядности стоит посмотреть на эти схемы – визуально гораздо проще понять, как выполняется подключение смесительного узла теплого пола. В любом случае подключение теплого пола – это отдельная тема, которую нужно рассматривать в целой статье.

Заключение

Насосно-смесительный узел – это элемент теплого пола, обеспечивающий его бесперебойную и безопасную работу. Наличие смесителя в системе несет в себе ряд плюсов, поэтому при проектировании системы, если есть хотя бы малейшая необходимость в данном устройстве, его нужно установить.


Как настроить насосно-смесительный узел — Построй свой дом



В предыдущей статье я рассказывал о том, как настроить теплый пол. Хорошо, если ваш загородный дом отапливается только теплыми полами. На практике это бывает крайне редко, так как в большинстве случаев отопление вторых этажей осуществляется с помощью радиаторов, которые требуют более высокую температуру теплоносителя. Для того, чтобы согласовать температуры теплоносителя для теплых полов и радиаторов, в систему отопления устанавливают насосно-смесительный узел, который тоже необходимо настроить. Вот о том, как настроить насосно-смесительный узел, мы и поговорим в этой статье.

Насосно-смесительный узел предназначен для поддержания необходимой температуры теплоносителя во вторичном контуре системы отопления. Происходит это за счет подмешивания теплоносителя из обратной линии. С его помощью можно гидравлически согласовать высокотемпературную радиаторную систему отопления с низкотемпературной системой теплого пола. Этот узел  содержит весь необходимый набор сервисных элементов, таких как: воздухоотводчик и сливной клапан, которые значительно упрощают обслуживание системы отопления в целом. А установленные термометры дают возможность следить за работой узла без использования дополнительных приборов и инструментов.

Про работу и регулировку насосно-смесительного узла я расскажу на примере изделия VALTEC COMBI.



Как работает насосно-смесительный узел

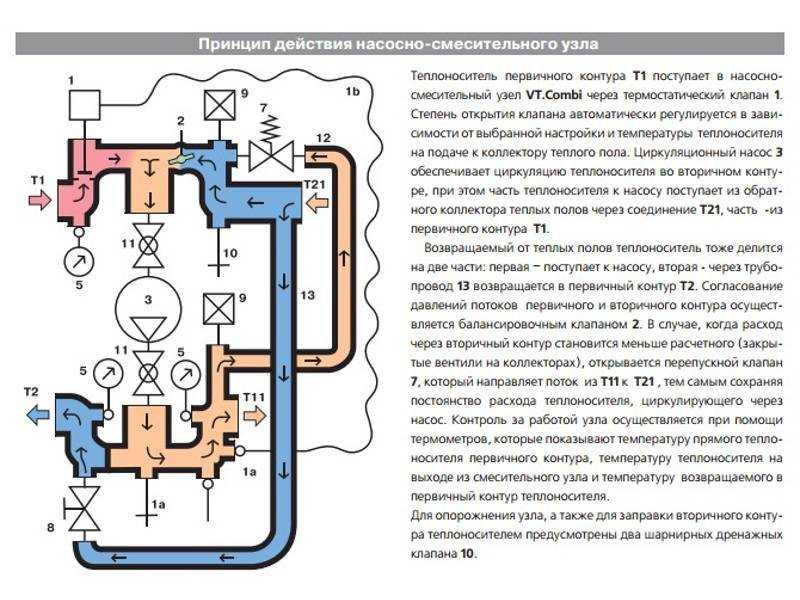

Прежде чем приступать к регулировке этого прибора, давайте разберемся, как он работает. Наглядно, работа насосно-смесительного узла показана на рисунках «Насосно-смесительный узел» и «Тепломеханическая схема насосно-смесительного узла».





Горячий теплоноситель от отопительного котла, через патрубок «А» насосно-смесительного узла идет по двум маршрутам. Одна часть проходит к подающему коллектору системы напольного отопления через патрубок «С», а другая идет на смешение через байпас и клапан байпаса 3. В нем она смешивается с новой порцией горячего теплоносителя в такой пропорции, чтобы на входе в коллектор получилась заданная температура.



Часть теплоносителя, из патрубка «В» и настроечный клапан первичного контура 5 через патрубок «D», попадает обратно в котел.  Необходимая температура теплоносителя для теплого пола задается термостатическим клапаном 1 или контроллером. Данная температура контролируется в точке 4, термостатическим клапаном 1, который увеличивает или уменьшает количество теплоносителя, подаваемого из котла, в общий поток.



Как настроить насосно-смесительный узел



Как правило, для настройки насосно-смесительного узла бывает достаточным задать скорость потока с помощью циркуляционного насоса и температуру теплоносителя, который нужно подать в теплый пол. Ведь мощность отопительной системы, расход теплоносителя и разница температур между подающим и обратным трубопроводом, взаимосвязаны между собой. К тому же разница температур и температура настройки насосно-смесительного узла, оказывает влияние на среднюю температуру пола и его теплоотдачу.

В общем, говоря, мощность системы напольного отопления во многом зависит от разницы между температурой воздуха в помещении и средней температурой на ее поверхности. Увеличивая среднюю температуру, мы увеличиваем мощность отопительной системы.

Давайте на примере посмотрим, от чего зависит средняя температура на поверхности пола. В комнате уложена «Змейкой» петля напольного отопления, в которую подается теплоноситель с температурой 40˚С, а на выходе мы имеем температуру 30˚С (рис. «Пример распределения температур при ΔT=10˚С»). При этом температуры в точках «А» будут 30˚С, а в точке «Б» 25˚С, что соответствует мощности 80 Вт/м².

Пример HTML-страницы





Однако такое распределение температуры на поверхности пола может оказывать дискомфорт, так как в точке «А», будет ощущаться перегрев, а в точке «Б» пол будет холодным. Этот дисбаланс можно устранить, увеличив расход теплоносителя. Например, мы увеличили расход теплоносителя в два раза. Такое увеличение приведет к увеличению температуры в обратном трубопроводе. При таком увеличении расхода разница температур между подающим и обратным трубопроводами снизится так же в два раза и составит 40˚С на подаче и 35˚С на обратке. В точках «А» и «Б» температуры будет приблизительно 30˚С и 27,5˚С, а средняя температура пола увеличится, примерно, до 29,5 ˚С (рис. «Пример распределения температур при ΔT=5˚С»).

Для того, чтобы понизить среднюю температуру на поверхности пола до начального значения, достаточно снизить температуру теплоносителя, подаваемого в систему теплого пола. Если установить термостатический клапан на 38˚С, то температура в обратном трубопроводе стабилизируется примерно на уровне 32˚С, что установит температуру в точках «А» и «Б» на уровне 29˚С и 26,5˚С. При такой разнице средняя температура пола будет составлять около 27,5˚С, то есть такая же, как и в первом случае, однако разница температур между точками «А» и «Б» будет не столь значительна. Для того, чтобы было легче сбалансировать температуру на поверхности пола часто используют схему «Улитка».

Многим могу показаться непонятными примеры, которые я привел выше, поэтому давайте немного резюмируем информацию, приведенную выше. Итак:

  • Чем больше расход теплоносителя через контуры теплого пола, тем меньше разница температур в разных точках на поверхности пола;
  • Расход циркуляционного насоса регулируется в зависимости от разницы температур на подающем и обратном коллекторе;
  • Для петель, уложенных «змейкой», разница температур должна составлять 3–5˚С. Для петель, уложенных «улиткой», разница температур должна составлять до 3–10˚С.



Как отрегулировать настройки? Включите котел и, примерно, через полчаса замерьте разницу температур между подающим и обратным коллектором. Если разница температур окажется большой, то скорость вращения ротора циркуляционного насоса необходимо увеличить. В том, что разница температур может оказаться небольшой, нет ни чего страшного, так как в этом случае нагрев пола будет более равномерным по всей поверхности.

Стоит помнить, что температура теплоносителя, подаваемого в систему напольного отопления, непосредственно влияет на среднюю температуру на поверхности пола. Однако надо устанавливать ее с таким расчетом, чтобы температура поверхности пола не превысила 29˚С, в противном случае пол будет доставлять дискомфорт.



Балансировочный клапан байпаса



Многие насосно-смесительные узлы комплектуются дополнительными устройствами, которые делают их более универсальными. Таким устройством является балансировочный клапан байпаса. Для того чтобы лучше понять, на что влияет настройка балансировочного клапана байпаса, рекомендую рассмотреть две ситуации.

Пример HTML-страницы

Первая ситуация. В насосно-смесительный узел подается теплоноситель с температурой 90˚С. Термостатический клапан отрегулирован на температуру теплоносителя на входе в систему напольного отопления 30˚С, а в обратный коллектор теплоноситель возвращается с температурой 25˚С. Для обеспечения этих параметров термостатический клапан должен быть установлен в определенное положение. Такого рода задача решается простой пропорцией, когда соотношение расходов теплоносителя из котла и обратки должно быть 1:12, т. е., на каждый литр теплоносителя из котла должно приходиться 12 литров теплоносителя из «обратки». Поэтому, если через балансировочный клапан байпаса проходит 12 л/мин, то термостатический клапан необходимо закрыть до тех пор, пока расход теплоносителя через него составит 1 л/мин. При этом на выходе получится необходимые нам 30˚С с расходом 13 л/мин., из которых 12 л/мин. холодного теплоносителя и 1 л/мин. горячего.

Что произойдет, если начать открывать клапан байпаса? Естественно, что расход теплоносителя через него увеличится. Увеличив расход через клапан, например, до 48 л/мин, изменится и пропускная способность термостатического клапана. В данном случае она составит 4 л/мин. Итогом этих манипуляций станут те же 30˚С, однако с расходом 52 л/мин. (48 л/мин. холодного теплоносителя и 4 л/мин. горячего).

Из примера видно, что при изменении положения клапана байпаса узел будет поддерживать необходимую пропорцию при смешении горячего и холодного теплоносителя. Однако увеличенный расход обеспечит более равномерный прогрев поверхности пола.

Здесь возникает справедливый вопрос, надо ли вообще закрывать клапан байпаса? Ведь закрывая его мы уменьшаем расход теплоносителя, а следовательно и мощность системы. Для того, чтобы ответить на этот вопрос давайте представим себе другую возможную ситуацию.

Вторая ситуация. Отопительный котел настроен на 60˚С, но для системы напольного отопления нам необходимо только 45˚С. Температура теплоносителя, возвращаемой из обратки составляет 35˚С.

Не трудно посчитать, что пропорция смешения горячего и холодного теплоносителя составит 1:1,5,  т.е. на каждый литр теплоносителя из котла должно приходиться 1,5 литра теплоносителя из «обратки». Если мы максимально откроем балансировочный клапан байпаса, то получим те же 48 л/мин. холодного теплоносителя. При таком расходе термостатический клапан должен будет открываться до тех пор, пока расход не будет равен 32 л/мин. Однако термостатический клапан не может открываться бесконечно, и в какой-то момент он откроется до максимального положения. На практике это может быть 20 л/мин. При таком расходе узел при полностью открытом термостатическом клапане сможет обеспечить на выходе только 40˚С. Для того, чтобы смесительный узел смог обеспечить нам необходимые 45˚С на входе в теплый пол, придется прикрыть клапан байпаса до получения необходимой пропорции теплоносителя.



Рекомендации по настройке балансировочного клапана



Из приведенных выше примеров мы видим, что если разница между температурой поступающего из отопительного котла теплоносителя, и температурой настройки узла велика, балансировочный клапан надо открыть. Если температура теплоносителя из котла находится в районе требуемой температуры после смесительного узла, то балансировочный клапан необходимо закрыть.

Соглашусь со многими из вас, что постоянное вмешательство в систему отопления не очень удобно. Что тогда делать, если температура теплоносителя, поступающая из отопительного котла и температура, которую необходимо поддерживать на входе в теплый пол, не постоянны в течение года? Ответ достаточно прост, необходимо сделать так, чтобы смесительный узел был способен обеспечить необходимую температуру при любой ситуации, которая может возникнуть во время эксплуатации системы отопления, обеспечивая при этом оптимальный расход теплоносителя. При настройке узла надо установить максимальный диапазон температур, которые смесительный узел сможет поддерживать, так как если задать слишком низкий диапазон, то насосно-смесительный узел не сможет обеспечить требуемую температуру в те моменты, когда из отопительного котла будет идти теплоноситель с низкой температурой. И наоборот, если задать слишком высокий диапазон, то узел будет работать не на полную мощность.

Добиться оптимальных настроек можно с помощью расчетных формул. Однако можно поступить и по-другому. Необходимо выставить на отопительном котле температуру, которую он будет поддерживать в течение всего года. Например, на моем котле круглогодично настроена температура 60˚С.  После этого с термостического клапана снимается термоголовка или сервопривод. Запустите систему и дайте ей проработать несколько часов, пока температура на входе в теплый пол не стабилизируется. Именно такой и будет максимальная температура, которую узел сможет поддерживать. Если температура окажется выше той, которую планируется подать в теплый пол, то клапан байпаса придется немного приоткрыть, после чего подождать полчаса, после чего снова проверить температуру на входе в теплый пол. Если температура опять будет велика, то придется еще немного приоткрыть балансировочный клапан. Допустимым отклонением от заданных параметров является 2–5ºС. После завершения настройки на термостатический клапан необходимо вернуть термоэлемент или сервопривод. После чего насосно-смесительный узел будет самостоятельно поддерживать требуемую температуру.

Многие специалисты могут возразить: «Зачем вообще все эти сложности, если можно использовать трёхходовой клапан, который не подразумевает настройку клапана байпаса?». И это будет справедливо. Ведь насосно-смесительные узлы с трёхходовым клапаном спроектированы таким образом, что при увеличении потока теплоносителя из отопительного котла одновременно уменьшается поток теплоносителя через байпас, что позволяет обойтись без балансировочного клапана байпаса. Однако такое решение подойдет не для всех случаев, которые могут возникнуть при эксплуатации отопительной системы. Тем более, что насосно-смесительные узлы с трёхходовым клапаном так же имеют недостатки, к тому же их тоже надо настраивать.



РЕКОМЕНДУЮ ЕЩЕ ПОЧИТАТЬ:

Пример HTML-страницы

Блок смешивания



Смесительный узел

{{/если}}

Выберите параметры ниже, чтобы определить UPC, код заказа и ремонтный комплект для конкретного смесительного узла

Посмотреть все модели

{{# каждое значение}}

{{Отображаемое значение}}

{{/каждый}}

{{/каждый}}

{{/если}}

{{Имя}}
{{#if Upc}}

СКП: {{UPC}}

{{/если}} {{#if код заказа}}

Код заказа: {{Код заказа}}

{{/если}} {{#если Описание}}

{{Описание}}

{{/если}} {{#if Ремкомплекты}}

Комплекты

{{#каждый ремонтный комплект}}

{{#если URL-адрес изображения}} {{еще}} {{/если}}
{{Имя}}
{{#if Upc}}

СКП: {{UPC}}

{{/если}} {{#if код заказа}}

Код заказа: {{Код заказа}}

{{/если}} {{#если Описание}}

{{Описание}}

{{/если}} {{#если функции}}
    {{#каждая функция}}
  • {{этот}}
  • {{/каждый}}
{{/если}}

{{/каждый}}

{{/если}} {{/каждый}}

результатов не найдено

Загрузи больше

Найти торгового представителя

Найти оптовика/дистрибьютора

Поделитесь этим продуктом

Создайте свою спецификацию менее чем за 5 минут

Узнать больше

Информация об утверждении/сертификации

Информацию об утверждении для конкретного продукта см. в листе технических характеристик продукта или обратитесь к представителю Watts. Для получения общей информации о любых партнерах по сертификации, указанных в спецификации, посетите веб-сайты наших партнеров по сертификации:


АССЭ CSA Сертификаты FM НСФ
UL УЛК УСК WQA

Балансировка системы теплого пола как способ достижения большего теплового комфорта и снижения счетов за отопление.

Здоровое распределение температуры в помещении, энергоэффективность, функциональность и безграничные возможности оформления интерьера — это лишь некоторые из многих преимуществ выбора напольного отопления для вашего дома. Однако для того, чтобы такая система отопления приносила заметно более высокий тепловой комфорт и экономию энергии, самое главное правильно сбалансировать всю систему. Как мы можем сбалансировать нашу систему теплого пола?

Температура подаваемой воды

Одним из наиболее важных параметров, который необходимо настроить в системе теплого пола, является температура воды, питающей систему, которая влияет на температуру пола. Установка соответствующей температуры защищает пол от повреждений и обеспечивает надлежащую теплопередачу. В этом отношении мы не должны превышать допустимое заранее установленное значение 55°C. Более высокая температура подаваемой воды не только увеличивает риск повреждения системы, но и приводит к большим потерям тепла, что приводит к увеличению счетов и общему дискомфорту жителей дома.

Использование вентиля в системе отопления совместно с умелым управлением с помощью регулятора смесительного клапана – это способ подачи в систему теплого пола воды приемлемой температуры, несмотря на то, что в саму систему отопления подается вода с высокой температуры (непосредственно от радиаторной системы). Работает следующим образом: датчик, расположенный на подаче теплого пола, измеряет температуру подаваемой воды. При слишком высокой температуре термостатический клапан закрывается, вызывая увеличение подачи воды из обратки системы отопления, тем самым охлаждая подаваемую воду. Как только достигается аварийная температура датчика клапана, насос останавливается. Когда температура, измеренная датчиком, слишком низкая, открывается термостатический клапан, а это означает, что в подающий коллектор возвращается меньше холодной воды. Таким образом, через напольный клапан проходит меньше холодной воды.

Температура подачи в зависимости от температуры наружного воздуха

Следует помнить, что поддержания температуры подачи в пределах заданных значений недостаточно для обеспечения оптимального теплового комфорта. Также необходимо приспособить температуру подачи к погодным условиям снаружи. Во время сильных морозов рекомендуется более высокая температура подачи системы теплого пола. Одна и та же температура в переходный период между сезонами привела бы к перегреву помещений, а значит, и к потерям энергии. Чтобы настроить температуру подачи в соответствии с текущими погодными условиями, пользователь может выбрать и впоследствии отредактировать кривую отопления.

Центр управления полом – температура, идеально соответствующая вашим потребностям

Вторым ключевым фактором, влияющим на счета и тепловой комфорт пола, является регулирование температуры. Приятная теплота в помещениях, где используется пол с подогревом, может быть достигнута за счет правильного управления отоплением. Системы управления водяным теплым полом могут связываться с нагревательным устройством традиционным способом с помощью кабеля или по беспроводной сети. Важно, чтобы они были просты в использовании и безопасны. В базовый комплект, обеспечивающий эффективную систему управления отоплением от TECH Controllers, входят:

  • регулятор термостата – центральный пульт управления работой устройств управления, установленных в отдельных помещениях.
  • Датчики температуры или комнатные контроллеры , позволяющие пользователю поддерживать разную температуру в каждой комнате в зависимости от индивидуальных потребностей.
  • термоэлектрические приводы для управления термостатическими клапанами в коллекторах (две версии на выбор: STT-230/2 и STT-230/2 S). Они открывают или закрывают подачу воды в контуры отопления в зависимости от сигнала, подаваемого контроллерами.


Как это работает? Контроллер температуры отправляет соответствующий сигнал главному контроллеру в зависимости от того, является ли температура в помещении слишком низкой или слишком высокой. Главный контроллер, в свою очередь, активирует термоэлектрические приводы, установленные на коллекторе. Таким образом, отопительный контур закрывается или открывается. Простая в использовании панель управления обеспечивает эффективность и эффективность всей системы отопления. При достижении заданной температуры регулятор отключает котел, что предотвращает чрезмерные потери тепла или энергии. Установка различных значений температуры в помещениях в зависимости от их назначения соответствует принципу рационального использования тепла и снижения расходов на отопление при сохранении повседневного комфорта.

Гидравлическая балансировка системы теплого пола как решение проблемы недогрева помещений.

Разные помещения в доме имеют разную потребность в электроэнергии, что выражается в разной длине контура теплого пола и разном гидравлическом сопротивлении. Температуру пола можно регулировать, выбирая подходящее расстояние между трубами от 10 до 30 см (в зависимости от диаметра трубы, теплопотерь в помещении или типа пола), а также балансируя поток в отдельных петлях. Другими словами, в каждый отопительный контур должен подаваться поток воды с определенным расходом, вытекающим из требуемой тепловой мощности. Для этого в системах отопления предусмотрены регулирующие клапаны для измерения гидравлического сопротивления отдельных водяных контуров. Очень практичным решением является использование коллектора, оснащенного клапанами. Расходомер, который можно подключить к коллектору теплого пола, позволяет пользователю точно регулировать расход. Расход можно измерить по показаниям расходомера. Ручная гидравлическая балансировка заключается в уменьшении расхода воды в петлях с наименьшим сопротивлением и одновременном увеличении расхода в самых длинных петлях с наибольшим гидравлическим сопротивлением. Цель состоит в том, чтобы добиться максимально возможного расхода воды в самых длинных петлях и уменьшить низкий в самых коротких.

Запуск системы подогрева пола после летнего перерыва

Эффективность системы подогрева пола также зависит от того, как она используется. Лето — отличное время для проведения технического обслуживания системы, особенно если мы ею давно пользуемся.

Если система теплого пола уже давно используется, рекомендуется ее промыть. Это хороший способ избавиться от разного рода отложений, скапливающихся внутри труб, и повысить эффективность работы системы отопления в отопительный сезон.

Балансировка системы теплого пола как способ достижения большей экономии

Теплый пол позволяет достичь высокого теплового комфорта при одновременном снижении счетов за отопление.
