Регуляторы РДМ предназначены для использования в системах автоматического управления параметрами газовых сред промышленных технологических процессов (опасные производственные объекты магистрального трубопроводного транспорта, сети газораспределения и газопотребления) для регулирования и стабилизации выходного давления любой газообразной среды, кроме агрессивной.
Регуляторы РДМ предназначены для эксплуатации в помещениях или под навесом при отсутствии прямого воздействия солнечного излучения и атмосферных осадков при температуре окружающего водуха от -40 до +40 °С и верхнем значении относительной влажности окружающего воздуха 90%.
В клапане для уплотнения штока применяются уплотнения из тефлона с дополнительным направлением штока при помощи тефлоновых колец, что повышает надежность уплотнения штока при эксплуатации насоса.
Регуляторы давления газа РДМ отличаются высокой точностью поддержания выходного давления (до 2,5%), устойчивостью к автоколебаниям, эффективной системой шумопоглащения (уровень шума при максимальном расходе не превышает 80 дБ) работой без сброса газа в атмосферу.
Минимальный перепад давления между входом и выходом, при котором обеспечивается работоспособность РДМ – 1,5 кгс/см².
Средний срок службы регуляторов РДМ составляет 12 лет, при условии плановой замены эластичных манжеты и мембран (диафрагм).
Периодичность замены – 5 лет.
Поставка ЗИП и ремкомплектов для регуляторов РДМ – мембраны, кольца, седла, уплотнения, фильтры и пр.
| Параметры изделия | РДМ 50/150-К04 | РДМ 80/200-К04 | РДМ 150/300-К01 | |
|---|---|---|---|---|
| Регулируемая среда | природный газ по ГОСТ 5542-87 | |||
| Температура окружающей среды, °С | от -40 до +60 | |||
| Диаметр условного прохода вход/выход, мм | 50 / 150 | 80 / 200 | 150 / 300 | |
| Максимальное входное давление, МПа (кгс/см²) | 1,0…8,0 (10…80) | |||
| Диапазон настройки выходного давления, МПа (кгс/см²) | 0,3…1,2 (3…12)* / 0,6…2,0 (6…20)* / 1,2. ..4,0 (12…40)* |
|||
| Точность поддержания выходного давления, % | при расходе – 2,5 в момент полного закрытия – не более 10 |
|||
| Габаритные размеры, мм | – длина | 596 | 695 | 703 |
| – ширина | 247 | 307 | 440 | |
| – высота | 353 | 425 | 559 | |
| Масса, кг, не более | 60 | 98 | 327,5 | |
Габаритные и присоединительные размеры
регулировка, инструкция и схема подключения, принцип работы реле для насосной станции, фото и видео обзор
Автор Aluarius На чтение 6 мин. Просмотров 19.7k. Опубликовано
Содержание
Живя в городской квартире, мы не знаем о том, как устроена водопроводная система многоквартирного дома. Наша задача открыть кран, а уж из нее точно пойдет вода под определенным напором, достаточным и удобным для пользования. В частном домостроении все обстоит иначе, потому что приходится научиться разбираться во всех коммуникационных сетях, и в водопроводе тоже. А здесь без реле давления не обойтись. Итак, тема этой статьи: реле давления РДМ 5 – регулировка, инструкция к пользованию.

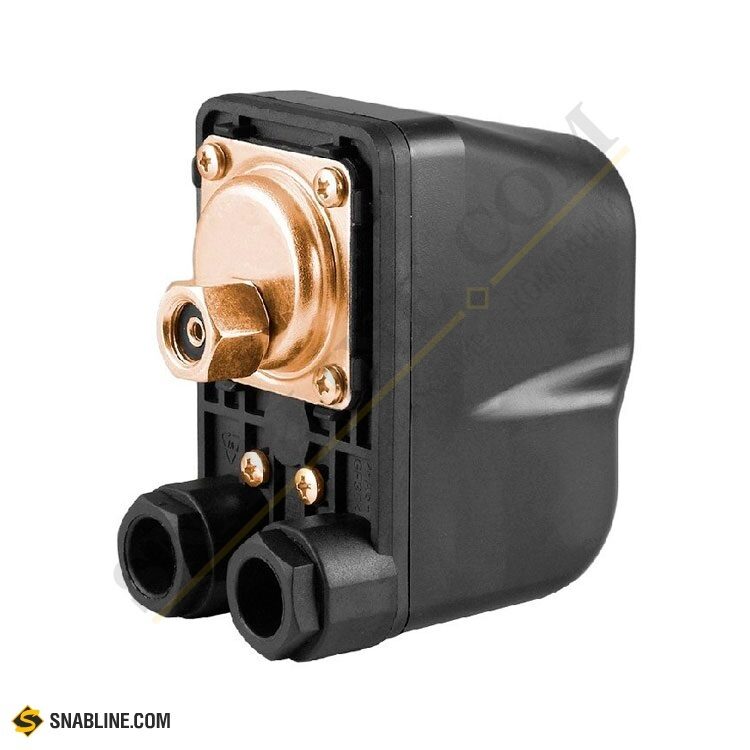

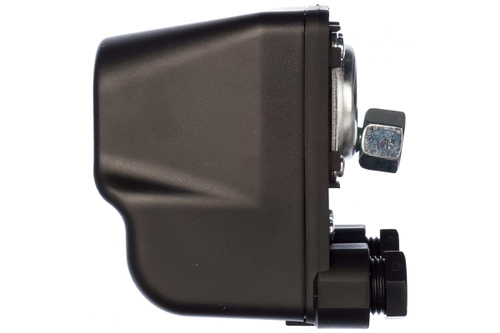

Реле давления РДМ-5Почему выбрана именно марка этого прибора? Все дело в его высоких технических и эксплуатационных характеристиках. Судите сами:
- Работает от сети напряжением 220 вольт, а это большое удобство, то есть вставил вилку в розетку, и больше ничего делать не надо.
- Может быть использовано при температуре от 0С до +40С.
- Диапазон давление (рабочее) от 1,0 атм. до 4,6.
- На заводе само реле настраивают: нижний уровень 1,4 атм.
, верхний 2,8 атм. - Перепад давления составляет 1,0 атм. – это минимальный показатель.
- Степень защиты 1P 44.
- Внутренний размер соединяемых патрубков – ¼ дюйма. Установить своими руками прибор будет несложно.
, верхний 2,8 атм.Принцип работы
Итак, устройство РДМ 5 – это реле двухконтактное, используемое для коммутации электрической сети. Оно срабатывает только в зависимости от напора воды. Вот его принцип работы:
- Производится регулировка прибора по нижнему и верхнему пределу. Если давление воды в насосной станции дома ниже верхнего предела, то контакты самого реле замкнуты, то есть, по его электрической схеме проходит ток. Значит, сам насос работает.
- Как только напор воды в системе переходит верхний предел, реле срабатывает на отключение подающей сети, то есть, его контакты размыкаются.
Как видите, принцип работы реле давления достаточно прост. Здесь главное, точно провести настройку по пределам.
Как правильно провести регулировку
Часто сталкиваешься с такой позицией установщиков, что, мол, выставленное давление реле на заводе достаточно, чтобы водопроводная система работала комфортно и удовлетворяла требования хозяина дома.
Но, как показывает жизнь, переехав в свой собственный частный дом, где установлена современная насосная станция с реле давления, напор воды нас не удовлетворяет (он мал). Просить, чтобы специалист отрегулировал давление в системе, бесполезно (чаще всего), поэтому стоит самостоятельно разобраться в этом вопросе.
Итак, водопроводная система дома чаще всего состоит из:
- Точка забора воды – это может быть труба водопровода поселка или скважина с погружным насосом.
- Реле давления с гидроаккумулятором.
- Водоочистка в виде системы емкостей и фильтров.
- Потребитель.
Как правильно проводится регулировка реле давления. Во-первых, необходимо понять, какой напор будет необходим, чтобы его было достаточно в процессе открытия всех точек потребления, особенно это касается душа, как самого мощного потребителя. Во-вторых, необходимо знать давление в точке забора воды. Ведь как работает реле, а соответственно насос. Если давление в точке забора будет ниже 1,4 атм.
, то реле даже не включится, то есть, насос работать не будет. Это нередко случается в том случае, если ваш частный дом подключен к поселковой водопроводной сети, где давление чаще всего не поднимается выше 1,0 атм.
Если забор воды производится из скважины или колодца при помощи насоса, то давление в домашней сети будет зависеть от технических параметров агрегата. Во всяком случае, не ниже 2,0 атм. То есть, можно не волноваться, что реле не включится, поэтому можно смело проводить его регулировку.
Как настраивается нижний предел давления
В первую очередь необходимо отрегулировать нижний уровень напора. На корпусе реле установлены две гайки. Первая (она большего размера) регулирует именно нижний уровень, вторая разницу между нижним пределом и верхним. Нас интересует первая. С помощью этой гайки изменяется состояние фиксирующей пружины. При вращении гайки по часовой стрелке производится сжатие пружины, тем самым увеличивается нижний предел давления воды в системе.
При вращении против часовой – снижение.
Давайте рассмотрим пример, где есть необходимость поднять верхний предел, скажем, до 4,0 атм., а нижний оставить в заводских пределах. Для этого нужно большую гайку крутить по часовой стрелке до необходимого показателя. Гайка меньшей величины также крутится по часовой стрелке до показателя, при котором насос будет включаться при давлении 1,4 атм.
Правда, этот способ, как показывает практика, не самый точный. Тем более в заводских настройках чаще всего пружина малой гайки практически ослаблена, так что не создает необходимой разницы давлений. Оптимальный ее показатель – это 1,0 атм., а фактически – 1,3 атм.
Поэтому стоит провести регулировку по-другому. К примеру, выровнять давление с помощью гидроаккумулятора (это специальные расширительные бачки для водопроводной сети, они синего цвета). Правда, этот способ достаточно сложный и длительный. В принципе, приходится подбирать давление способом «тыка». То есть, настроили реле, вставили его у системы водопровода, включили насос.
Внимание! Давление в воздушной части гидроаккумулятора должно быть на 10-20% меньше нижнего предела срабатывания насосной станции. Такую регулировку можно провести только на расширительном баке, который отключен от водопровода.
Есть еще один вариант, но для этого придется снять корпус реле и изготовить переходник, потому что тестирование и регулировку придется проводить не водой, а воздухом с помощью компрессора. Именно манометр компрессорной установки будет служить точным ориентиром давления в устройстве. При этом тут же на месте можно при включенном компрессоре проводить настройки реле. Это удобно и быстро, к тому же достаточно точно.
И еще несколько полезных советов.
- Включать реле давления можно только в розетку с заземлением.
- Сечение подводящего электрического кабеля должно соответствовать мощности насосной установки.
- Будет лучше, если в электрическую схему водоснабжения дома установить последовательно еще одно реле напора с чуть большими порогами давления. Потому что у прибора РДМ 5 часто залипают контакты.
Заключение по теме
Как видите, настройка (регулировка) реле напора РДМ 5 насосной установки – дело не самое простое, но достаточно серьезное. Конечно, можно оставить все заводские настройки, но они могут не обеспечить водой дом полноценно. Поэтому разбирайтесь в процессе регулировки и своими руками пробуйте провести данный процесс. И пусть наша статья будет для вас, как инструкция к применению.
