как настроить горение, настройка, автоматический и механический тягорегуляторы

Содержание:

Сила тяги котлов на твердом топливе
Рекомендации по эксплуатации твердотопливных котлов
Принцип работы регулятора тяги
Виды устройств для регулировки горения
Преимущества и недостатки регуляторов тяги

Для отопления загородного домовладения в настоящее время в основном используется природный газ. Но стоит он дорого, а кроме этого, газоснабжение имеется не в каждом населенном пункте, поэтому многие хозяева частных домов, особенно в сельской местности, отдают предпочтение твердотопливным приборам. Для поддержки комфортной температуры в котлы устанавливают регуляторы тяги.

Сила тяги котлов на твердом топливе

Во многом сила тяги зависит от:

сечения дымоходной системы;
погодных условий в регионе;
температуры дымовых газов.

Одновременно следует отметить, что влияние перечисленных параметров на работу котлов отличается.

В первую очередь необходимо обращать внимание на условия их функционирования в каждом отдельном случае.

Принцип работы регулятора тяги

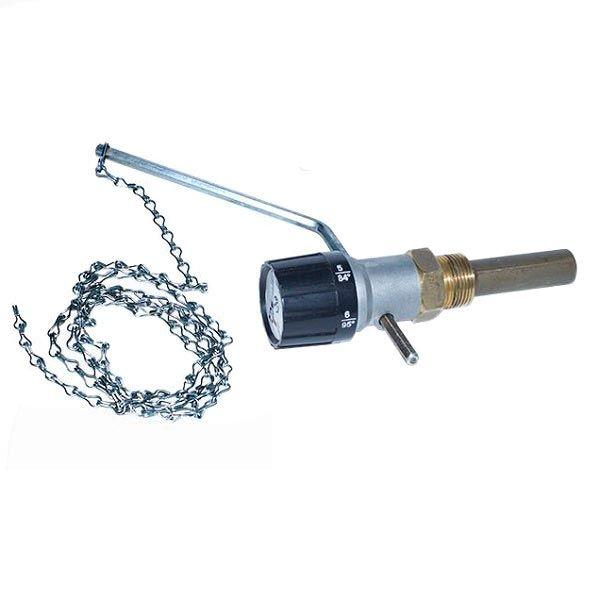

Монтируют регулятор горения для твердотопливного котла непосредственно в дымоход. Его функциональное назначение – подача воздуха в топку. В случае его резкого порыва он защищает отопительную систему от задувания пламени в топливнике. Если наблюдается недостаток кислорода, он обеспечивает его подачу с целью равномерного сгорания твердого топлива.

В основе работы регулятора лежит термомеханический принцип. Его конструкция представляет собой герметичный баллон. Когда носитель тепла нагревается до нужной температуры, на заслонку поступает сигнал, что приводит к уменьшению объема подаваемого воздуха.

После этого оборудование переходит в режим продолжительного горения. Данное устройство пригодно для всех твердотопливных агрегатов. Зависимости от вида используемого топлива нет.

Виды устройств для регулировки горения

В продаже можно встретить автоматический и механический регулятор тяги для твердотопливных котлов. Обычно потребители приобретают второй вид устройств. Объясняется такой выбор, тем, что для работы автоматических систем требуется электрическая энергия и агрегат становится зависимым от наличия стабильного электропитания.

Автоматический регулятор тяги для твердотопливных котлов может доставлять немало проблем при эксплуатации. Кроме этого, повысятся финансовые расходы. Для отопительного агрегата отлично подойдет и механическое устройство.

Заслуженную популярность приобрели секционные чугунные агрегаты, которые считаются лучшим выбором для загородных домовладений. Наличие регулятора позволяет жильцам частного дома не наблюдать постоянно за воздушной заслонкой, а доступная цена на твердое топливо делает стоимость теплоснабжения экономичным.

Современным устройством для регулировки тяги является изделие ТМ ESBE. Оно предназначается для корректировки температурного режима в твердотопливных приборах за счет подачи воздуха. Ему не требуется подключение электроснабжения, и его установка отличается простотой.

Температуру агрегата измеряет головка термостатического механизма. Настройка регулятора тяги для твердотопливных котлов в этом случае выполняется за счет изменения положения воздушной заслонки посредством цепи и рычага.

Улучшением его конструкции считается укороченная гильза, удобная для наблюдения шкала выставляемой температуры и усовершенствованная рукоять. Именно эти изменения соответствуют современным требованиям, предъявляемым к отопительному оборудованию на дровах.

Преимущества и недостатки регуляторов тяги

Эти устройства имеют как достоинства, так и недостатки.

Среди преимуществ значатся:

Низкая цена на устройства. Их стоимость зависит от компании-производителя и модели.
Механический регулятор тяги для твердотопливных котлов – тягорегулятор функционирует автономно, вне зависимости от электроэнергии.
Топливо на него доступное.
Работает долго и качественно.

Недостатки также имеются:

Топлива хватает на непродолжительное время.

Загружают его самостоятельно.
Нужна дополнительная площадь, чтобы хранить топливо.

Если планируется приобретение агрегата на твердом топливе, то после его подключения к отопительной системе непременно станет вопрос, как настроить регулятор тяги для твердотопливных котлов правильно, поскольку это влияет на КПД и расход топлива. Лучше это доверить специалисту.

Регулятор тяги для твердотопливного котла — принцип работы, монтаж и настройка, обзор производителей: tvin270584 — LiveJournal

Твердотопливные котлы, в отличие от устройств на других видах топлива, сложней поддаются управлению, поскольку обладают высокой инертностью. В результате этого может выделяться избыточное тепло. Чтобы регулировать интенсивность горения топлива, используют регулятор тяги. В этой статье мастер сантехник расскажет как устроен регулятор тяги для твердотопливного котла.

Как работает регулятор тяги

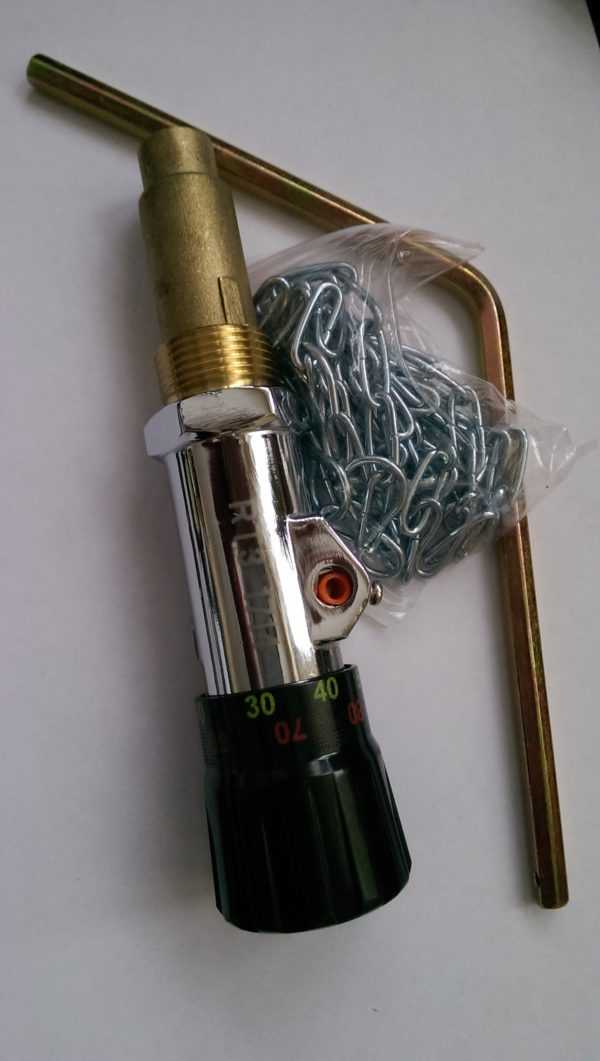

Главную роль в устройстве регулятора играет термостатический элемент, помещенный внутрь цилиндрического корпуса и связанный механически с рычагом и цепочкой, прикрепленной к дверце зольника. Элемент представляет собой герметичную колбу, наполненную термочувствительной жидкостью, значительно расширяющейся при нагревании. Он находится в том конце корпуса, который вкручивается внутрь водяной рубашки котла и непосредственно контактирует с теплоносителем. Как устроен терморегулятор с цепным приводом, показано на схеме:

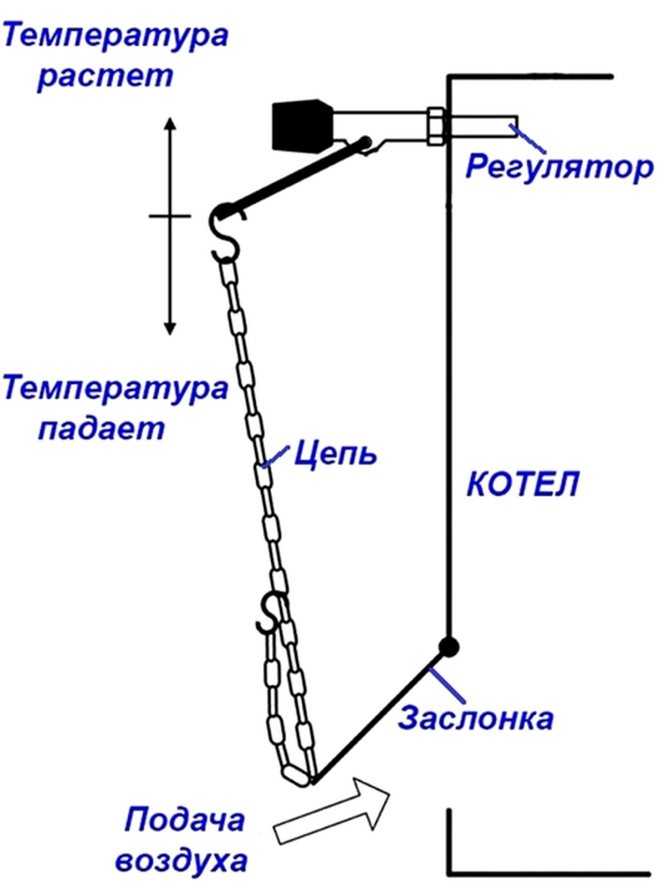

Принцип работы автоматического регулятора тяги основан на управлении потоком воздуха, идущего в топливник под воздействием тяги дымохода. Алгоритм выглядит так:

При горении твердого топлива и нагреве теплоносителя жидкость внутри элемента расширяется и воздействует на исполнительный механизм и рычаг, преодолевая силу упругости пружины.

Рычаг ослабляет цепочку, заслонка начинает закрываться и уменьшать проходное сечение. В топку поступает меньше воздуха, процесс горения замедляется.

Температура воды в котловом баке снижается, жидкость сжимается и возвратная пружина заставляет рычаг снова открыть заслонку посредством цепочки.

Цикл повторяется, пока дрова в топливнике не прогорят полностью, тогда пружина открывает дверцу максимально широко.

Рукоятка настройки на торце терморегулятора служит для ограничения хода рычага и, соответственно, воздушной заслонки. Таким образом устанавливается ограничение по температуре теплоносителя.

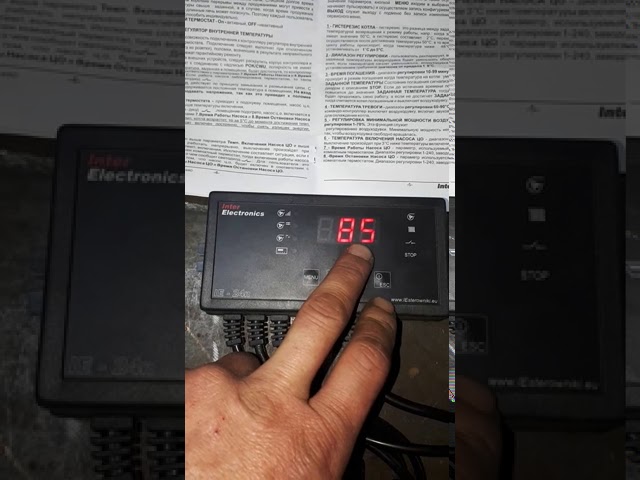

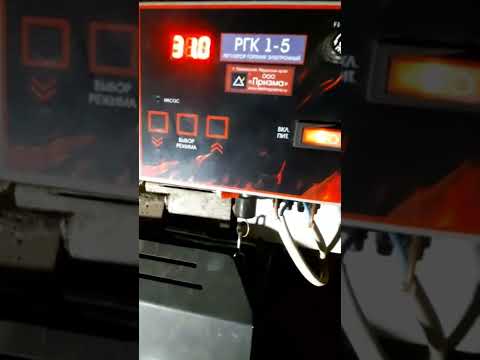

Помимо механических регуляторов, не зависящих от электричества, существует автоматика для твердотопливных котлов с контроллером и вентилятором – нагнетателем воздуха. Последний подает воздух в топку по команде электронного блока, ориентирующегося на сигналы датчика температуры. Подобные комплекты автоматики ставятся на все пиролизные и пеллетные котлы.

Зачем нужны регуляторы

В отличие от любой дровяной печи водогрейный твердотопливный котел оснащен водяной рубашкой и не может разогреваться до слишком высокой температуры, иначе вода в ней попросту закипит. В подобных случаях образующийся пар резко повышает давление в системе, отчего происходит взрыв. То есть, твердотопливный котел, чья мощность регулируется вручную дверцей зольника, представляет собой источник повышенной опасности.

Худо-бедно котел без всякой автоматики может работать совместно с буферной емкостью– теплоаккумулятором, чей объем правильно рассчитан. Туда пойдет лишнее тепло в том случае, если вы вовремя не прикрыли дверцу и не ограничили поступление воздуха в топку.

Автоматический регулятор тяги дымохода, который можно своими руками установить на любой твердотопливный котел, будет заниматься манипуляциями с дверкой вместо вас и гораздо лучше вас. Он вовремя среагирует на повышение температуры воды в рубашке теплогенератора и прикроет подачу воздуха в камеру, где вовсю пылает твердое топливо. Хотя по инерции температура будет повышаться еще какое-то время, но в целом процесс нагрева приостановится. Помимо обеспечения безопасности, механический регулятор тяги котла помогает решать такие вопросы:

Не дает превысить установленную пользователем температуру теплоносителя. Не всегда его нужно греть до максимальных 90 °С, весной или осенью для обогрева вполне хватит и 60 °С.

Прикрывая заслонку и подачу воздуха, регулятор тяги увеличивает длительность горения котла с одной закладки. Но надо признать, что условия сжигания топлива при этом ухудшаются, а КПД отопителя резко снижается.

Вы можете возразить, что любые твердотопливные теплогенераторы должны подключаться к системе отопления с использованием предохранительного клапана, настроенного на аварийное давление. При перегреве клапан сработает, сбросит пар и никакого взрыва не произойдет. Так что и регуляторы тяги вроде бы ни к чему. Утверждение верно лишь отчасти, поскольку без автоматики отопитель частенько будет набирать критическую температуру, а клапан после 2—3 срабатываний банально потечет. Да и управлять температурой воды в ручном режиме довольно сложно.

Как выбрать и обзор производителей

В продаже возможно найти терморегуляторы для котла отопления на любой вкус. Есть модели бюджетные и подороже. А чтобы правильно выбрать его, нужно учесть следующее.

Интервал регулировки температуры должен быть 60-90°С.

Указанного в паспорте конструкции усилия, которое развивается приводом, должно быть достаточно на подъём дверки.

Нужно проследить, хватает ли рабочего хода привода для полного открытия и закрытия отворки.

Соединение резьбы на корпусе должно подходить соответствующей части в котле и составлять ¾.

Расположение гильзы регулятора тяги на корпусе котла отопления может быть вверху, сбоку либо спереди. Для вертикального варианта нужно устройство, которое способно функционировать в вертикальном положении, а для остальных – в горизонтальном положении. Конечно, есть и такие регуляторы, которым не важно положение и работают они на две шкалы регулировки.

В настоящее время автоматические регуляторы тяги для твердотопливных котлов производят несколько отечественных и зарубежных компаний. В России чаще всего приобретают устройства итальянской компании «Atos», украинской марки «Air Auto», американской «Watts», польской «Tech».

Сразу стоит сказать, что цены на регуляторы тяги для твёрдотопливных котлов различаются. И на это в большинстве влияет местоположение производителя и тип действия (электронные терморегуляторы всегда дороже в несколько раз).

Предлагаем рассмотреть некоторые марки популярных производителей регуляторов:

Atos (Италия) – Специализируется на производстве исключительно автоматических систем. Предполагает ручную загрузку топлива либо автоматическую. Электрогидравлика подразумевает установку системы от 15 кВт.

Air Auto (Украина) – Предполагает ручную загрузку топлива. Продукция обеспечивается блоком управления с несколькими рабочими режимами. Комплект включает циркуляционное оборудование, дымососы, вентиляторы. Особенность марки в возможности плавного регулирования оборотов вентилятора. Во время функционирования используется интегрально-дифференциальный алгоритм, который увеличивает продолжительность горения топлива на 20%.

Watts RT (Америка) – Большой выбор рабочих температур, от 30 до 100°С. Марка имеет типовое резьбовое соединение, а также прекрасно подходит для установки в котлы современного типа.

Tech (Польша) – Преимущественно выпускает автоматику, которая управляется микропроцессором. Марка в простом исполнении, с базовым набором нужных для работы котла функций. Модули подразумевают четыре рабочих режима, встроенную защиту от перегрева теплоносителя.

ICMA (Италия) – Характеризуется эта модель натяжением цепочки с нагрузкой до 850 гр., широким диапазоном настроек мощности (от 30 до 100°С) и возможностью как горизонтальной установки, так и вертикальной.

EuroSter (Польша) – Предлагает электронные автоматические терморегуляторы, которые подключаются к комнатным термостатам и обеспечивают автоматически процесс горения. Точно следит за температурой в помещении и отлично подходит для управления системой полов с подогревом. При желании температура нагрева может составлять 30-90°С. Максимальная нагрузка на цепь — 800 гр.

ESBE (Швеция) – Регуляторы температуры для котла отопления марка выпускает механические и электронные. Последние предназначены для котлов с автоматической подачей топлива. Терморегулятор подключается к циркуляционному оборудованию и нагнетательным вентиляторам.

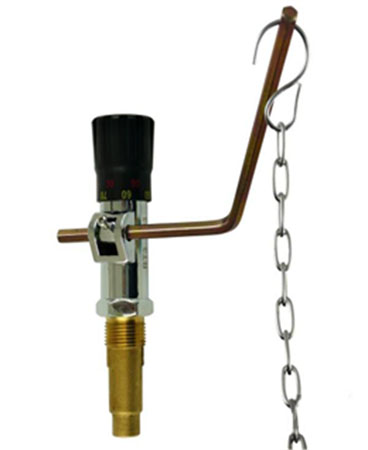

Regulus RT3 (Словакия) – Регулятор тяги «regulus» подразумевает диапазон регулировки 30 – 90°C. 120°C – это самая высокая температура нагревания воды, 60°C – среды. Рабочее положение горизонтальное и вертикальное. Его усовершенствованная модель — регулятор тяги regulus rt4. Отличается она меньшими габаритами, и, в отличие от rt3, имеет нагрузку на цепочку не 800 грамм, а до 1 кг.

Лемакс (Италия) – Имеет регулирующую рукоятку из термоутверждающейся смолы – и это основная особенность производителя. В наличии есть термочувствительный элемент, поэтому за безопасность можно не бояться. Марка может похвастаться точностью настроек и надёжностью. Производимое регулирующее оборудование стандартных размеров, поэтому подходит многим котлам на твёрдом топливе.

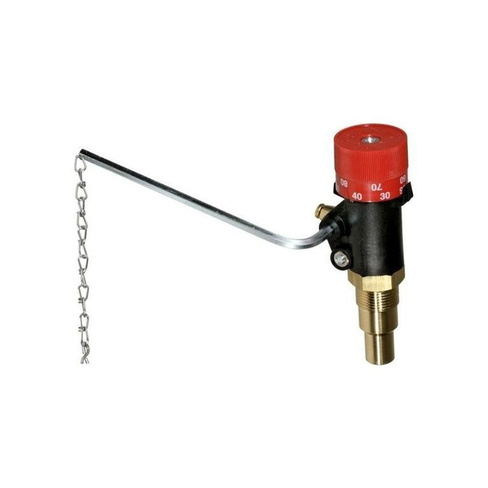

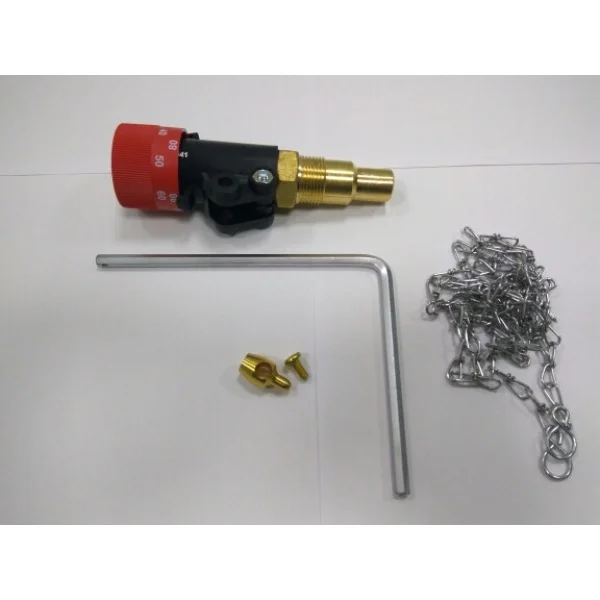

Honeywell FR 124 (Германия) – Совместим с большинством твердотопливных котлов (BURNiT, Wirbel, Viadrus Buderus, КЧМ, ZOTA, ДОН и др.) Максимальная температура рабочей среды 115 °С. Диапазон настройки регулятора тяги 30-90 °С. Термочувствительный элемент заполнен воском. Имеет две шкалы, предполагает и горизонтальную, и вертикальную установку.

Как поставить и настроить регулятор

В большинстве случаев установка терморегулятора своими руками влечет за собой опорожнение водяной рубашки котла. Это не создаст большой проблемы, если обвязка твердотопливного котла выполнена правильно и систему водяного отопления можно отсечь кранами. В противном случае придется сливать весь теплоноситель. После этого из гильзы удаляется заглушка, а вместо нее вкручивается прибор и система вновь заполняется водой.

Чтобы произвести настройку регулятора тяги, нужно разжечь котел и следовать инструкции:

Не присоединяя цепочку к дверце, открыть ее для доступа воздуха.

На регулировочной рукоятке ослабить винт – фиксатор.

Выставить рукоятку в положение, соответствующее требуемой температуре, например, 70 °С.

Следя за котловым термометром, присоединить цепной привод к заслонке в тот момент, когда он покажет 70 °С. При этом заслонка должна быть приоткрыта всего на 1—2 мм.

Затянуть фиксирующий винт.

Обратите внимание! Необходимо проследить, чтобы свободный ход цепочки не превышал 1 мм

Далее, следует проверить работу терморегулятора на всех режимах, вплоть до максимального. При этом нужно учитывать, что между моментом закрывания заслонки и падением температуры теплоносителя проходит какое-то время и не спешить перенастраивать прибор. Твердотопливным теплогенераторам свойственно запаздывание, ведь дрова или уголь в топливнике не могут погаснуть в один момент.

Видео

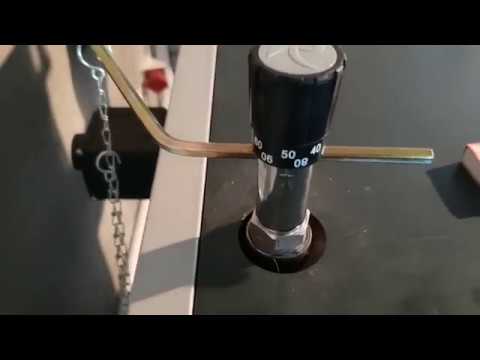

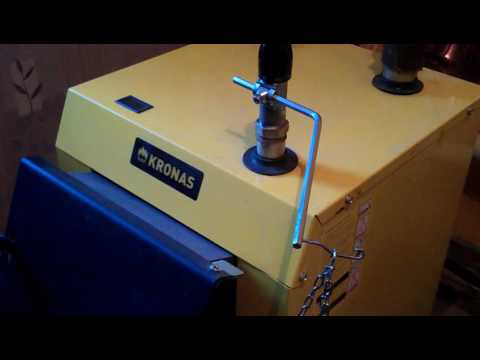

В сюжете – Установка и настройка регулятора тяги на твердотопливный котел

Касаемо необходимости регуляторов тяги для работы с твердотопливными котлами можно сделать вывод: лучше такая примитивная автоматика, чем ее полное отсутствие. Да, механические регуляторы не могут похвастать высокой точностью, но они избавят вас от ручного управления «на глазок» и позволят экономить дрова и уголь. К тому же они имеют неоспоримое преимущество перед контроллерами и вентиляторами – энергонезависимость.

В продолжение темы посмотрите также наш обзор Как сделать твердотопливный котел длительного горения

Источник
http://santekhnik-moskva.blogspot.com/2019/02/Chto-takoye-regulyator-tyagi-dlya-tverdotoplivnogo-kotla.html

Как установить регулятор тяги на котел: схема установки

Неоднородное и сложное понятие, включающее в себя несколько факторов, является сила тяги. Этот параметр должен находиться на высшем уровне для того, чтобы аппарат работал стабильно. На то, как генерируется энергия, и горит топливо оказывает влияние нормативное отклонение показателей силы тяги. Чаще всего хозяева твердотопливных котлов сталкиваются с такой проблемой, если наблюдаются нарушения в монтажных работах. Предусмотрительные люди вместе с оборудованием приобретают регулятор тяги для того, чтобы не сталкиваться с такой проблемой.

Содержание статьи

Как правильно установить регулятор тяги на котел
- Что потребуется для установки
- Схема установки регулятора
Как настроить регулятор после установки
Как правильно выбрать регулятор тяги
Функции оборудования

Как правильно установить регулятор тяги на котел

Термостат один из самых главных элементов в регуляторе тяги. Он находится внутри цилиндрического корпуса, он имеет механическую связь с рычагом и цепочкой. Термостат имеет вид герметичной колбы, внутри нее термочувствительная жидкость, которая расширяется во время нагревания. Элемент находится непосредственно с той стороны, которая контактирует с оборудованием.

Что потребуется для установки

Для установки регулятора тяги в твердотопливный котел потребуется:

самодельный или приобретенный регулятор тяги;
твердотопливное оборудование;
инструменты;
саморезы.

Схема установки регулятора

Регулятор соединяется со штуцером в котле внутренней и наружной резьбой. Для уплотнения резьбы используется специальный герметик. В зависимости от того куда направлен наконечник стерженька производится установка прибора.

Транспортировочную трубу изготовленную из пластика убирают из оборудования. На ее место передней стороной устанавливается шестигранный рычаг. В нем не должно быть отверстия. Во время затягивания винта при фиксации стерженька необходимо следить за тем, чтобы его плечо находилось близко к горизонтально расположенному шестиграннику, а противоположный конец должен располагаться выше цепи котловой дверцы. В отверстие рычага регулятора вставляется большой крючок, который неподвижно соединен с цепочкой. Свободный крючок должен соединить оставшийся конец цепочки. После этого проверяется (с помощью поворота кнопки), свободно ли двигается рычаг и цепочка. Если устанавливать регулятор горизонтально, то необходимо выравнивать его по белой шкале. По красной шкале ориентируются при установке прибора в других положениях.

Важно! Устанавливать прибор необходимо именно так, как написано в инструкции, среднего решения не должно быть ни в коем случае.

Как настроить регулятор после установки

Для того чтобы правильно настроить прибор после его установки необходимо в точности следовать пошаговой инструкции:

Дверцу котла открыть и не закрывать цепочкой. Это делается для того, чтобы впустить воздух.
Винт-фиксатор на регулировочной рукоятке ослабляется.
Рукоятка вставляется на необходимый температурный режим, к примеру, 65⁰С.
Ведется наблюдение за термометром на твердотопливном котле после того, как отметка достигнет 65⁰С необходимо присоединить цепной провод к заслонке. Главное, полностью не закрывать заслонку. Она всегда должна находиться приоткрытой на пару миллиметров.
Затягивается винт-фиксатор.

Важно! У цепочки есть свободный ход, но он не должен превышать 1 мм.

После этого прибор проверяется во всех режимах, даже на самом максимальном. Главное помнить, что между проверками должно пройти время, так как твердотопливный котел нагревается и не всегда успевает остыть. Для получения максимально эффективного результата необходимо переждать некоторое время, чтобы не сбивались температурные режимы.

Уголь или дрова угасают постепенно поэтому твердотопливным термогенераторам необходимо чуть больше времени для остывания, чем другому аналогичному оборудованию.

Как правильно выбрать регулятор тяги

Современный рынок предлагает большое количество моделей твердотопливных котлов. Но не все они оснащены автоматикой. В таких моделях гильза вмонтирована прямо в теплообменник. Такие котлы обязательно нужно укомплектовать регулятором тяги.

Для того чтобы правильно выбрать механический прибор тяги необходимо придерживаться следующей инструкции:

Для успешного поднятия створки нужно, чтобы ее вес и мощность термостата соответствовали.
Температурный диапазон должен быть в пределах 60-80⁰С.
Рычаг должен иметь угол поворота такой, чтобы хватило полностью закрыть и открыть створку.
Резьба в котле и регуляторе тяги должны соответствовать друг другу, чтобы их можно было соединить.

Внимание! Гильза на оборудовании может быть расположена сверху или сбоку, поэтому очень важно выбирать регулятор с правильным режимом работы. Разработаны модели, у которых работа может производиться в любом положении.

Функции оборудования

В котле с твердым топливом температура играет очень важную роль, поэтому нужен терморегулятор. Такое оборудование оснащено водяной рубашкой. Для того чтобы вода в агрегате не закипела в него необходимо вмонтировать автоматический или механический регулятор тяги.

Если в таком оборудовании закипит вода, то оно может взорваться, так как происходит повышение давления. При установлении механического регулятора придется постоянно за ним наблюдать. Если установить автоматическое оборудование на твердотопливный котел, то человеческого вмешательства не потребуется.
