Фланец ст. плоский Промдеталь Ду100 Ру16 тип 01 ряд 1 исп.В ГОСТ 33259-2015
– 1 019 ₽
Итого за комплект
2 969
₽
Характеристики
Характеристики

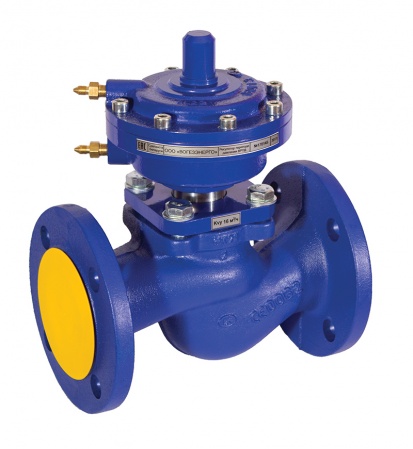

Регулятор перепада давления DN.RU PRD используется для поддержания заданного перепада давления между подающим и обратным трубопроводом во всей системе технологической установки.
Условная пропускная способность Kvs,не менее: 100; 125; 160 м3/час;
Коэффициент начала кавитации Z: 0,4;
Динамический диапазон регулирования: 1:50;
Климатическое исполнение: УХЛ категории 3. 1 по ГОСТ 15150;
Присоединение: фланцевое;
Производство: Россия;
Исполнения диапазона настройки регулятора, МПа (бар)
1. – 0,016…0,18 (0,16…1,8)
2. – 0,024…0,30 (0,24…3,0)
3. – 0,04…0,48 (0,4…4,8)
4. – 0,05…0,58 (0,5…5,8)
5. – 0,09…1,0 (0,9…10,0)
6. – 0,14…1,58 (1,4…15,8)
Габаритные размеры:
Высота: 672 мм (строительная длина)
Длина: 350 мм
Масса: 43,5 кг
Материалы и устройство регулятора
Клапан
1
Седло – нержавеющая сталь 40х13
2
Манжета (уплотнение разгрузочной камеры)
3
Крышка клапана – сталь 20
4
Стакан
5
Уплотнение – направляющие-PTFE, прокладки-EPDM
6
Шток – нержавеющая сталь 40х13
7
Тарелка
8
Плунжер – нержавеющая сталь 40х13
9
Корпус клапана – чугун
Привод
10
Поршень мембраны
11
Мембрана – EPDM на тканевой основе
12,15
Крышка
13
Шайба
14,16
Штуцер ( + ), ( – )
17
Штифт
Задатчик
18,22
Пружина задатчика
19
Шайба
20
Гайка регулировочная
21
Шток
23
Стакан
24
Уплотнительный узел
Видеообзор регуляторов перепада давления DN.
RU PRD:
Контроллер перепада давления Fisher 4194
Контроллеры с индикацией перепада давления Fisher 4194 показывают перепад давления процесса и заданное значение на легко читаемой шкале процесса.
Контроллеры измеряют два разных давления и сравнивают разницу между этими давлениями с заданным оператором заданным значением. Они доступны только для пропорционального, пропорционально-плюс-сброса и дифференциального управления зазором. Контроллер также доступен с защитой от перенапряжения, внутренней автоматической/ручной станцией и дистанционной регулировкой уставки. 4194 используются в отраслях, где требуется контроль процесса и точное измерение перепада давления.
Контроллер перепада давления Fisher™ 4194
Спецификации
Классификация зон
Вкл./выкл., модулирующее управление
Сертификаты
ATEX, ТРЕС
Входной сигнал
Пневматический
Максимальное давление на выходе
40 фунтов на кв. дюйм
Тип крепления
Дистанционное крепление, крепление на приводе
Рабочая Температура
Стандартная температура
Управление положением
Вкл. /выкл., модулирующее управление
Контроль над процессом
Давление
Поставка СМИ
Воздух, природный газ
Другие конфигурации
Обратитесь к местному деловому партнеру Emerson или в офис продаж, чтобы узнать о дополнительных характеристиках или опциях для этого продукта.
Ресурсы
Все
Спецификации и бюллетени
Инструкции и руководства
Спецификации и бюллетени
Бюллетень продукта: Контроллеры Fisher 4194 с индикацией перепада давления
Спецификации и бюллетени
Бюллетень продукта: Контроллеры Fisher 4194H с индикацией перепада давления
Инструкции и руководства
Руководство по эксплуатации: регуляторы перепада давления Fisher 4194A, B и C
Инструкции и руководства
Руководство по эксплуатации: Фишер 419Контроллеры с индикацией перепада давления 4HA, HB и HC
Инструкции и руководства
Руководство по эксплуатации: Контроллеры с индикацией перепада давления Fisher 4194HS
Инструкции и руководства
Руководство по эксплуатации: регуляторы перепада давления Fisher 4194S
Характеристики
Простая конструкция контроллера обеспечивает быстрое и простое техническое обслуживание и минимальный запас запасных частей.
Настройка уставки, нуля и диапазона указателя процесса, а также переключение между прямым и обратным действием выполняются быстро и без специальных инструментов.
Простая конструкция и малая масса внутренних деталей позволяют контроллеру выдерживать вибрацию, возникающую в большинстве производственных сред.
Конструкция реле и сопла снижает стационарное потребление воздуха до 0,09 нормальных м3/ч (5 станд. футов в час).
Прочный пластиковый корпус устойчив к агрессивным средам. Имеются внутренние конструкции, устойчивые к агрессивным средам подачи под давлением.
Контроллер может быть установлен непосредственно на приводе или на трубной стойке, на стене или на панели.
Два красных указателя на бело-черной шкале длиной 114 мм (4 1/2 дюйма) с первого взгляда показывают перепад давления и отклонение от заданного значения. Два других манометра контролируют входное и выходное давление.
Высококачественная продукция для промышленных процессов и датчиков по НИЗКИМ ценам… Контроллер перепада давления Digihelic серии DHII (NEMA 4)
Перечисленные продукты представляют собой лишь небольшую часть доступной линейки продуктов IPS.
Чтобы обсудить ваше конкретное приложение с опытным техническим специалистом.
Звоните по телефону 618-465-7623
Товар 2 из 3 >>
Артикул: DH В РОЗНИЦУ: 498,75 БАЗОВАЯ ЦЕНА: 488,00
Вы можете купить этот продукт онлайн!
Описание
DIGIHELIC®
II представляет собой прибор 3-в-1: манометр, переключатель и преобразователь
Дифференциал
Манометр
В NEMA 4 (IP66)
Корпус с большим ярким ЖК-дисплеем
DIGIHELIC®
Манометр дифференциального давления
DIGIHELIC®
II имеет те же функции, что и стандартная серия DH, но относится к стандарту NEMA 4. Корпус.
Digihelic®
Регулятор перепада давления представляет собой прибор 3-в-1 с цифровым
датчик дисплея, переключатели реле управления и преобразователь с токовым выходом.
Сочетание этих трех функций является экономичным способом сэкономить на количестве
приборы, необходимые для измерения давления, скорости и расхода. Digihelic®
может достигать точности 0,5% полной шкалы, что делает его идеальным контроллером для
перчаточные ящики, вытяжки и чистые помещения.
Digihelic® позволяет
выбор давления, скорости или объемного расхода в нескольких обычно
используемые инженерные единицы. 2 реле управления SPDT с регулируемой зоной нечувствительности
предоставляется вместе с масштабируемым технологическим выходом 4-20 мА.
Digihelic® позволяет вам
требовать код безопасности перед любыми изменениями в пользовательском программировании. Ан
простая в использовании клавиатура, управляемая с помощью меню, также позволяет настроить все следующие параметры:
работа по давлению, скорости или потоку; К-фактор для использования с датчиками потока;
воздуховод прямоугольного или круглого сечения для ввода площади в потоковых приложениях; уставка
управление или уставка и работа сигнализации; высокая/низкая сигнализация; автоматический или ручной
сброс тревоги; задержка тревоги; просматривать пиковые и впадинные показания процесса; цифровой
демпфирование для сглаживания неустойчивых технологических процессов; Modbus®
коммуникации; и полевая калибровка.
Особенности:
Два реле управления SPDT с регулируемым
зоны нечувствительности
от 4 до 20 мА Выход
Позволяет использовать 120/220 В переменного тока, а также 24 В постоянного тока, который часто используется
в панелях управления
Простое программирование
Контроллер
Digihelic® — единственный инструмент, который вам понадобится для
все ваши приложения давления.
Легко читаемый 4-разрядный светодиод
Дисплей
Размер: 1/8 DIN
Технологические соединения:
Компрессионные фитинги для труб с внутренним диаметром 1/8 дюйма и внешним диаметром 1/4 дюйма
Монтаж: Установите блок в
горизонтальная плоскость
необходимо
