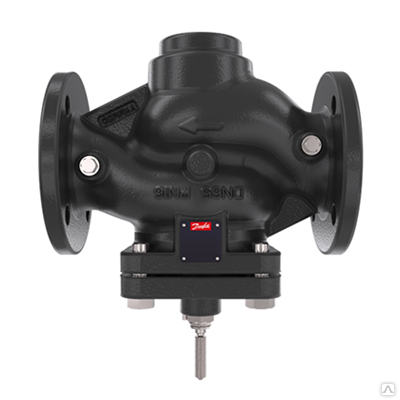

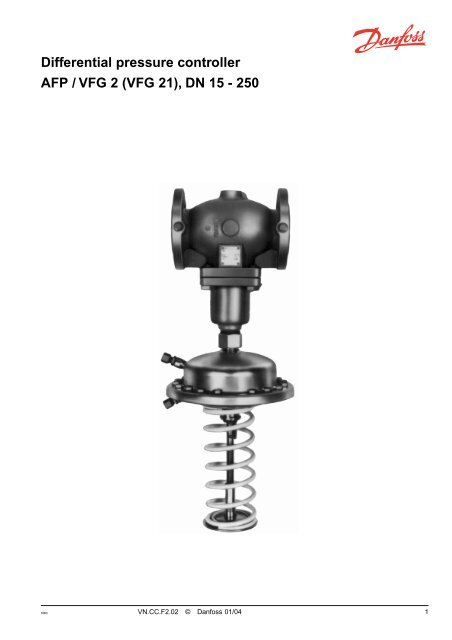

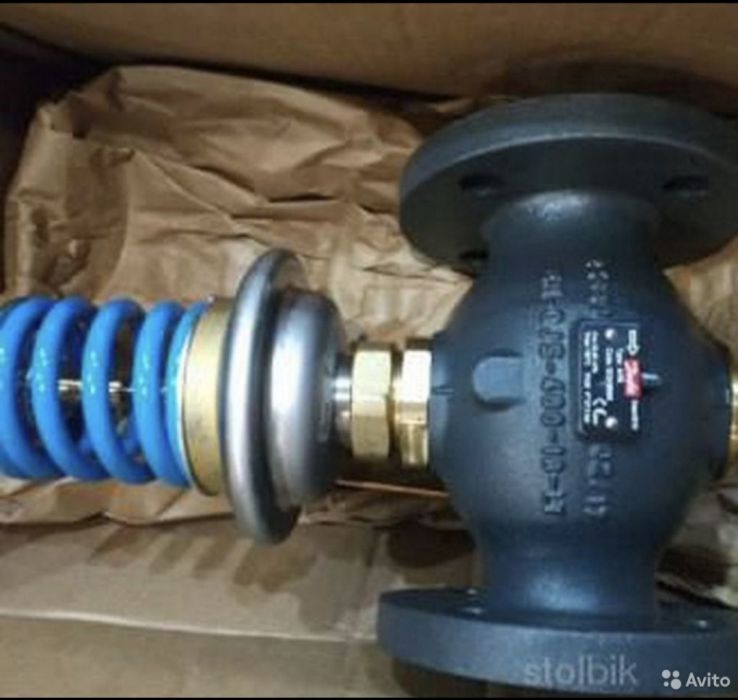

Danfoss VFG 2, VFG 21

Danfoss VFG 2, VFG 21 – автоматические регуляторы перепада давления прямого действия для использования в системах централизованного теплоснабжения. При повышении регулируемого перепада давления клапан регулятора закрывается. Регулятор состоит из регулирующего фланцевого клапана, регулирующего элемента с диафрагмой и пружиной для настройки перепада давления.

Основные характеристики:

  • DN 15-250 мм
  • РN 16, 25, 40 бар
  • Рабочая среда: подготовленная вода / водный раствор гликоля до 30%
  • Макс. температура: 200°С
  • Устанавливается на подающем или обратном трубопроводах.
  • Соответствуют требованиям Директивы 97/23/ЕС «Оборудование, работающее под давлением».

Применяются в составе регуляторов AFT, AFP, AFD, AFA, AFPA, а также с эл.приводами AMV(E) 410,413 (DN 15…80мм) и AMV(E) 610,613,633 (DN 15…250мм).

Конструкция и принцип действия

  1. Корпус клапана
  2. Седло клапана
  3. Шток клапана
  4. Крышка клапана
  5. Заливочный клапан
  6. Кожух регулирующего элемента
  7. Регулирующая диафрагма
  8. Настроечная пружина
  9. Гайка настройки перепада давления
  10. Клапан сброса избыточного давления (предохранительный клапан) для 250 и 630 см2
  11. Сильфон разгрузки давления

Рост давления в подающем и в обратном трубопроводах будет передаваться через импульсные трубки в регулирующий элемент. При возрастании перепада давления клапан регулятора прикрывается, а при его снижении открывается, поддерживая таким образом перепад давления на постоянном уровне. Регуляторы AFP комплектуются клапаном сброса избыточного давления, который защищает мембранный элемент от слишком высокого перепада давления.

Монтажные положения

Регуляторы DN 15 – 80 с температурой перемещаемой среды до 120°С могут быть установлены в любом положении. Регуляторы с клапанами DN 100 – 250, или с клапаном любого диаметра при температуре перемещаемой среды свыше 120°С должны быть установлены на горизонтальных трубопроводах регулирующим элементом вниз.

Импульсные трубки должны устанавливаться между подающим или обратным трубопроводом и регулирующим элементом. При использовании перемещаемой среды с температурами от 150 до 200°С на импульсной трубке, идущей к подающему трубопроводу, должен устанавливаться охладитель импульса давления. В таблице “Дополнительные принадлежности” представлены импульсные трубки AF, которые могут быть использованы для подключения охладителей импульса.

Настройка регулятора

Регулятор давления настраивается с помощью изменения степени сжатия настроечной пружины, основываясь на показаниях манометров, установленных в точках отбора импульсов давления.

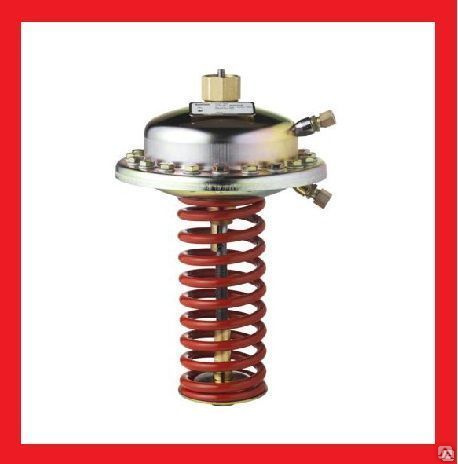

VFG 2, VFG 21 применяются вместе с регулирующими элементами AFD и AFP.

Danfoss VFG 2 – регулирующие седельные 2-х ходовые клапаны (металлическое уплотнение затвора)


ТипDN, ммkvs (м3/ч)PN, барTmax, °CВес брутто, кгКод
VFG 2154161506,3065B2388
206,3161507,01065B2389
258161509,52065B2390
321616
150		11,88065B2391
40201615014,94065B2392
50321615017,59065B2393
65501615033,96065B2394
80801615037,26065B2395
1001251615065,75065B2396
1251601615075065B2397
15028016140125,5065B2398
20032016140218065B2399
25040016140362065B2400
154251506,35065B2401
206,3251507,15065B2402
258251509,53065B2403
32162515011,87065B2404
40202515014,63065B2405
50322515017,74
065B2406
65502515034,64065B2407
80802515037,2065B2408
1001252515064,82065B2409
1251602515073,5065B2410
154401506,74065B2411
206,3401507,78065B2412
2584015010,47065B2413
32164015012,81065B0414
40204015016,5065B2415
50324015018,58065B2416
65504015037,5065B2417
80804015039,9065B2418
1001254015075065B2419
1251604015087,5065B2420
15028040140154065B2421
200		32040140288065B2422
25040040140371,6065B2423

Danfoss VFG 21 – регулирующие седельные 2-х ходовые клапаны (упругое уплотнение затвора)


ТипDN, ммkvs (м3/ч)PN, барTmax, °CВес брутто, кгКод
VFG 21154161506,01065B2502
206,3161506,85065B2503
258161509,54065B2504
32161615011,69065B2505
40201615014,87065B2506
50321615017,85065B2507
65501615035,32065B2508
80801615037,58065B2509
1001251615067065B2510
12516016
150		72,5065B2511
15028016140124,5065B2512
20032016140226,5065B2513
25040016140340,5065B2514
154251506,11065B2515
206,3251501,05065B2516
258251509,52065B2517
32162515013065B2518
40
20		2515014065B2519
50322515018065B2520
65502515034,7065B2521
80802515038065B2522
1001252515068065B2523
1251602515070065B2524

← Danfoss VFU 2 – регулирующие седельные 2-х ходовые клапаны (нормально закрытые)  |  Danfoss AVA – автоматические регуляторы давления «до себя» →
