Рекуператоры воздуха. Виды и принцип работы

С развитием технологий энергосбережения на рынке систем вентиляции и кондиционирования особую популярность получили рекуператоры воздуха – устройства для передачи тепловой энергии от вытяжного воздуха к приточному. В рамках данной статьи мы расскажем о принципе работы, видах и устройстве рекуператоров, их преимуществах и недостатках и критериях подбора.

Что такое рекуператор и каковы его функции

Рекуператор – это устройство, которое предназначено для передачи тепловой энергии от вытяжного выбрасываемого воздуха к приточному воздуху, подаваемому в помещение. В данном случае под тепловой энергией понимается как тепловая, так и холодильная, то есть вытяжной воздух может отдавать приточному как своё тепло, так и свой холод, соответственно, нагревая или охлаждая его.

Основной функцией рекуператора является получение полезной энергии от  удаляемого воздуха из помещения. Эта функция дополняется условием: потоки не должны смешиваться, то есть приточный воздух не должен хоть сколько-нибудь значительно загрязняться отработанным вытяжным воздухом.   В системах вентиляции и кондиционирования такое получение энергии актуально как зимой, так и летом.

В зимнее время задачей рекуператора является осуществление «бесплатного» нагрева приточного воздуха за счёт вытяжного. Для этого холодный поток воздуха с улицы и тёплый вытяжной поток воздуха из помещения подаются в теплообменник, где вытяжной воздух нагревает приточный. Так как вытяжной воздух всё равно был бы выброшен на улицу, можно говорить о том, что данный нагрев происходит «бесплатно».

Для вентиляционной установки такой нагрев позволяет существенно сэкономить на мощности электрического или водяного калорифера. Предположим, температура подаваемого в помещение воздуха зимой должна составлять +18 °С, а наружная температура составляет -26 °С. Таким образом, мощность нагревателя в системе без рекуператора следовало бы рассчитывать исходя из нагрева на 18-(26)=44°С.

При использовании рекуператора приточный воздух может быть нагрет за счёт вытяжного воздуха, например, до температуры +10 °С. В этом случае мощность нагревателя следовало бы рассчитывать исходя из нагрева всего на 18-10=8 °С. Так как мощность нагревателя прямо пропорциональна разнице температур, то рекуператор позволил бы сэкономить (44-8)100/44 = 82% мощности вентустановки.

Виды, устройство и принцип работы рекуператоров

Какого бы вида он ни был, рекуператор по своей сути – это теплообменник. Это может быть один теплообменник, в котором приточный и вытяжной потоки воздуха обмениваются теплом через тонкие стенки, или два теплообменника. Во втором случае в первом теплообменнике вытяжной воздух отдаёт своё тепло некоторому промежуточному теплоносителю, а во втором теплообменнике этот промежуточный теплоноситель отдаёт своё тепло приточному воздуху.

Выделим основные виды рекуператоров и рассмотрим каждый из них в отдельности:

• Роторный рекуператор
• Пластинчатый перекрестно-точный рекуператор
• Рекуператор с промежуточным теплоносителем
• Камерный рекуператор
• Фреоновый рекуператор

Роторный рекуператор

Роторные рекуператоры DANTEX имеют одни из самых высоких показателей эффективности на рынке. Они представляют собой большое колесо (ротор), ось вращения которого совпадает с линиями движения воздуха, а расположена она между потоками таким образом, что половина ротора находится в зоне вытяжного воздуха, а вторая половина – в зоне приточного воздуха.

Ротор не является сплошным и представляет собой набор соединенных между собой пластин. Воздух может свободно проходить между пластинами, в буквальном смысле, сквозь ротор.



Роторный рекуператор

Медленно вращаясь, некоторая часть ротора сначала контактирует с вытяжным воздухом, который её нагревает. Спустя некоторое время эта часть ротора переходит в зону приточного воздуха, где нагревает его, отдавая накопленное ранее тепло. Сразу после этого она вновь переходит в зону вытяжного воздуха и нагревается. Цикл замыкается.

Во время перехода из зоны вытяжного воздуха в зону приточного и обратно, ротор между пластинами увлекает за собой некоторое количество воздуха, то есть, наблюдается смешивание потоков. Однако на практике смешивание потоков в роторных рекуператорах DANTEX настолько мало, что им обычно пренебрегают (составляет около 5%).

Пластинчатый перекрестно-точный рекуператор

Ещё один вид рекуператоров, предназначенных для применения в моноблочных приточно-вытяжных установках – это перекрестно-точные рекуператоры на базе пластинчатого теплообменника.

В отличие от роторных, данные аппараты не имеют движущихся частей. Они представляют собой пластинчатый теплообменник, по каналам которого движется приточный и вытяжной потоки воздуха. Эти каналы чередуются. Таким образом, каждый поток вытяжного воздуха через стенки контактирует с двумя потоками приточного воздуха, а каждый поток приточного – с двумя потоками вытяжного.

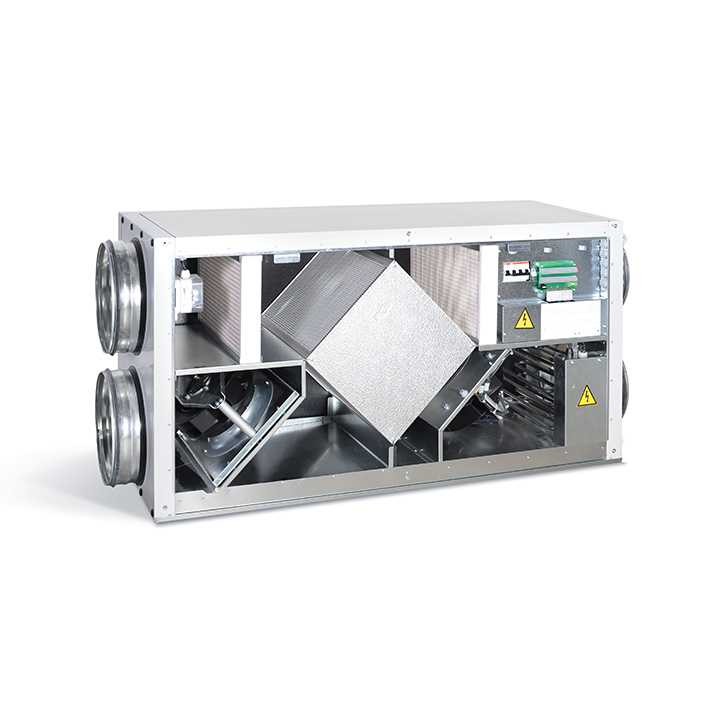

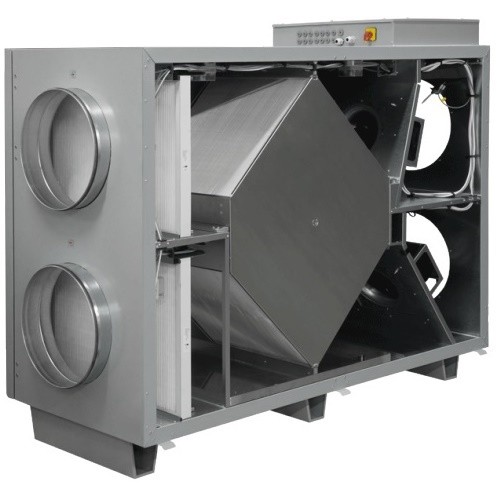

Приточно-вытяжные установки с пластинчатым рекуператором

Перекрестно-точные рекуператоры DANTEX спроектированы таким образом, чтобы максимизировать площадь контакта между потоками. Именно этим и объясняется высокая эффективность теплообмена и, как следствие, высокая эффективность рекуперации тепла (до 70%).

Помимо обычных перекрестно-точных, в вентустановках DANTEX также применяются гексагональные рекуператоры. Они представляют собой смесь перекрестно-точного и противоточного теплообменников. Противоточные аппараты имеют более высокую эффективность, поэтому такой симбиоз идёт на пользу, и эффективность рекуперации вырастает до 77%.



Гексагональные пластинчатые рекуператоры в приточно-вытяжных установках

Рекуператор с промежуточным теплоносителем

Третий вид рекуператоров – аппараты с промежуточным теплоносителем. Такие установки имеют два ключевых преимущества. Во-первых, они позволяют реализовать принципы рекуперации для раздельных и даже удалённых друг от друга приточных и вытяжных установок. Во-вторых, ими могут быть дополнены существующие системы вентиляции, которые изначально не предполагали рекуперацию тепла.

Итак, рекуператор с промежуточным теплоносителем представляет собой два теплообменника, устанавливаемых, соответственно, в приточной и вытяжной системах вентиляции, которые соединены трубопроводами с теплоносителем.



Рекуператор с промежуточным теплоносителем

Рекуператор с промежуточным теплоносителем

Зимой вытяжной воздух нагревает теплоноситель. Далее он при помощи насоса перекачивается в теплообменник приточной установки, где отдаёт своё тепло, нагревая приточный воздух. После этого он вновь направляется в теплообменник вытяжной установки.

Расстояние, на которое может перемещаться теплоноситель, практически не ограничено, поэтому вентустановки могут находиться на значительном удалении друг от друга, например, одна в подвале здания, а вторая – на кровле. Не стоит забывать, что увеличение трассы теплоносителя требует установки более мощного насоса, повышает стоимость трубопроводов и их монтажа, а также повышает потери тепла. Таким образом, чрезмерное увеличение трассы ведёт к удорожанию системы и снижению её эффективности. Тем не менее, в рамках здания такие системы достаточно широко распространены и окупают себя.

Камерный рекуператор

В рекуператорах камерного типа роль теплопередающей поверхности играет стенка камеры. При помощи специальной заслонки траектория движения вытяжного воздуха регулируется таким образом, что он проходит через одну половину камеры и нагревает её, а приточный воздух – через другую половину камеры.

Вскоре заслонка поворачивается, и теперь приточный воздух проходит через первую (нагретую) половину камеры, за счёт чего нагревается сам. В свою очередь вытяжной воздух проходит через вторую (остывшую) половину камеры и нагревает её. Далее заслонка возвращается в прежнее положение, и процессы повторяются.

Фреоновый рекуператор

Во фреоновых рекуператорах задействованы сразу два физических явления – смена агрегатного состояния вещества, и тот факт, что жидкость имеет более высокую плотность, нежели пар, вследствие чего жидкость всегда оказывается в нижней части ёмкости. Рассмотрим эти явления более подробно.

Во фреоновом рекуператоре между потоками вытяжного и приточного воздуха расположены кольцеобразные трубки с хладагентом. Поток вытяжного воздуха всегда должен быть ниже приточного и контактировать с нижней частью трубок. В них накапливается жидкий хладагент, который забирает тепло из вытяжного воздуха, выкипает и поднимается наверх, в зону приточного воздуха. Там он отдаёт своё тепло, конденсируется и опускается вниз.



Фреоновый рекуператор

Эффективность рекуператора

Важнейшей характеристикой рекуператора является его эффективность. Она показывает, как сильно рекуператор смог нагреть приточный воздух относительно идеального варианта. За идеальный вариант при этом принимается случай, когда приточный воздух нагрет до температуры вытяжного воздуха. На практике такой вариант недостижим, и нагрев происходит до некой промежуточной температуры Tп. Формула эффективности выглядит следующим образом:

K=  (TП-ТН)/(TВ-ТН ), где:

• ТП – температура приточного воздуха после рекуператора, °С,
• ТН – температура наружного воздуха (приточный воздух до рекуператора), °С,
• ТВ – температура вытяжного воздуха до рекуператора, °С.

Данная формула учитывает изменение явного тепла в потоках воздуха. Однако у потоков может меняться и относительная влажность, и тогда лучше прибегать к расчёту эффективности рекуператора по полному теплу. Формула схожа по виду с предыдущей, но отталкивается от энтальпий потоков воздуха:

K=  (IП-IН)/(IВ-IН ), где:

• IП – энтальпия приточного воздуха после рекуператора, °С,
• IН – энтальпия наружного воздуха (приточный воздух до рекуператора), °С,
• IВ – энтальпия вытяжного воздуха до рекуператора, °С.

Первая формула позволяет быстро оценить эффективность рекуперации. Для более точных результатов следует использовать вторую формулу.

Преимущества и недостатки рекуператоров разных типов

Преимущество рекуператоров очевидно – они позволяют существенно сэкономить на нагреве приточного воздуха зимой и охлаждении приточного воздуха летом.

Среди недостатков рекуператоров выделяют следующие:

• Они создают дополнительное аэродинамическое сопротивление в сети. Действительно, как любой другой элемент в сети вентиляции, рекуператоры имеют некоторое сопротивление, которое следует учитывать при выборе вентилятора. Впрочем, это сопротивление не велико (обычно не более 100 Па), и к существенному увеличению мощности вентилятора не приводит.
• Рекуператоры повышают как стоимость вентиляционной установки, так и стоимость её обслуживания. Как и любое другое решение, направленное на повышение энергоэффективности системы, рекуператоры стоят определенных денег и требуют регулярного технического обслуживания. Однако опыт многократно доказал, что затраты на рекуперацию тепла гораздо ниже получаемой выгоды.
• Роторные, камерные и в гораздо меньшей степени пластинчатые рекуператоры имеют один недостаток, который может быть критичным на некоторых объектах – в них возможны перетечки потоков воздуха. В этом случае опасность представляет перетекание вытяжного воздуха в приточный. Такие перетечки нежелательны в системах вентиляции чистых помещений и не допустимы, например, в инфекционных отделениях больниц и операционных.
  Причиной служит опасность перетекания вирусов, которые попали в вытяжку из какого-либо помещения, в приточный поток воздуха с последующим распространением по всем помещениям объекта. Как результат, на таких объектах применяют рекуператоры с промежуточным теплоносителем или фреоновые рекуператоры.
• Рекуператоры увеличивают габариты вентиляционной установки. В первую очередь это касается пластинчатых рекуператоров, так как они представляют собой воздухо-воздушные теплообменники и имеют достаточно крупные размеры. Кроме того, это касается рекуператоров с промежуточным теплоносителем ввиду наличия двух отдельных теплообменников, двух линий трубопроводов и узлов обвязки возле каждого из теплообменников.

Выбор типа рекуператора

При выборе типа рекуператора следует учитывать несколько факторов:

• Возможность совмещения приточной и вытяжной установки в одном корпусе
• Габариты установки
• Желаемая эффективность
• Возможность небольших перетечек
• Цена

В прежние годы большое распространение имели рекуператоры с промежуточным теплоносителем. Сегодня их всё чаще заменяют роторными. В небольших приточно-вытяжных установках (для квартиры, коттеджа или маленького офиса или магазина) применяются пластинчатые перекрестно-точные рекуператоры. Наконец, на объектах, где перетекание вытяжного воздуха в зону притока не допустимо, предпочтение следует отдавать рекуператорам с промежуточным теплоносителем или фреоновым рекуператорам.

Рекуператоры тепла в приточно-вытяжных установках.

Само слово «рекуперация» в переводе с латинского означает возврат или обратное получение, сбережение, что касается воздуха, то подразумевается сбережение тепловой энергии, которая перемещается с воздухом через систему вентиляции. Устройство уравновешивает температуру двух потоков воздуха. Принцип работы основан на теплообмене двух встречных потоков приточного и вытяжного воздуха с разной температурой, и за счет этого происходит выравнивание температуры воздуха. Основное назначение рекуператора – это утилизация тепла, снижение расходов на энергоносители, так как он эффективно сокращает потери тепла. Система рекуперации в вентиляционной системе способна сохранять от 60 до 95% тепла, выбрасываемого из помещения с вытяжным воздухом, при этом тепловая энергия используется повторно в том же технологическом процессе.
Мы рассмотрим разновидности рекуператоров, которые применяются в наших вентиляционных установках.

Пластинчатые рекуператоры
Самый распространенный тип рекуператоров – пластинчатый, так как имеет невысокую стоимость и достаточно высокую эффективность. Состоит из пластин меди или алюминия, пластика или очень прочной целлюлозы. Принцип работы основан на том, что уходящий вытяжной воздух отдает тепло пластине с одной стороны, а она, в свою очередь, отдает тепло потоку приточного воздуха. Таким образом, уменьшаются затраты на нагрев подаваемого воздуха в помещение. Эффективность теплоутилизации может достигать 93%. Изолированные друг от друга потоки приточного и вытяжного воздуха позволяют применять этот вид теплоутилизаторов в помещениях, содержащих в вытяжном воздухе запахи или вредные выбросы.

Вытяжной воздух может содержать большое количество влаги, тогда при работе рекуператора неизбежно образование конденсата, который удаляется в поддон и имеет отвод. В холодное время при уличной температуре воздуха ниже -15С существует вероятность нарастания «шубы» или обледенения рекуператора. Чтобы этого избежать, производителями предусматривается преднагреватель (устанавливается перед рекуператором). По такому принципу, например, работают установки VENUS или DAPHNE , которые имеют уже встроенный электрический преднагреватель для эффективной работы установки в зимнее время.
Также защиту рекуператора от замерзания обеспечивают с помощью автоматики вентиляционной установки, она настраивается таким образом, чтобы автоматически снижать скорость приточного вентилятора, пока система рекуперации не оттает.

Пластинчатые рекуператоры имеют два типа исполнения:

Перекрестноточные рекуператоры — где движение приточного потока воздуха
и вытяжного перпендикулярны по отношению друг к другу. Они имеют эффективность до 70%. Такие типы рекуператоров применяется в итальянской установках RKE

Противоточные  рекуператоры – где вытяжка и приток движутся в противоположных направлениях, КПД рекуператора противоточного типа доходит до 93%. Такой тип рекуператоров применяется во многих приточно-вытяжных установках, который мы предлагаем. Например, установка ALFA 95 или ALFA 95 FLAT имеют алюминиевый противоточный рекуператор и также автоматически управляемы байпас, который защищает рекуператор от обледенения при низких температурах уличного воздуха.

Роторный рекуператор
Наиболее эффективный вид теплоутилизаторов. Представляет собой барабан, имеющий ячеистую структуру. Принцип работы: вытяжной теплый воздух проходит через ячейки и отдает им свое тепло. Барабан поворачивается и попадает в струю приточного воздуха, который нагревается, проходя через ячейки теплообменника. Эффективность рекуперации можно регулировать путем изменения оборотов скорости вращения ротора. КПД таких рекуператоров достигает 90%. Важно отметить, что такой тип рекуперации нельзя применять в помещениях с вредными выбросами, так как происходит частичное смешивание приточного и вытяжного воздуха. Мы предлагаем компактные установки с таким типом рекуператора – это ALFA 85 и RLI –одна из самых энергоэффективных установок еще и благодаря энергосберегающим вентиляторам ETALINE.

Гликолевые рекуператоры
Представляют собой два теплообменника находящихся в приточной и вытяжной камерах. Теплообменники соединяются трубами, по которым циркулирует смесь этилен или пропиленгликоля с водой. Циркуляцию обеспечивает насос. Вытяжной воздух нагревает смесь в теплообменнике вытяжки, которая затем поступает в теплообменник приточной установки, где и отдает свое тепло приточному воздуху. Такие рекуператоры применяются в помещениях, где конструктивное исполнение приточно-вытяжной установки в виде единого блока невозможно, когда не хватает места в вентиляционной камере, либо в производственных помещениях, где притоки вытяжка должны находится в разных местах. Эффективность таких рекуператоров достигает 60-70%. Поставляются такие рекуператоры в установках Lufberg серии LS-LR, подбираемых по программе, под определенный заданный расход воздуха, процентное содержание гликоля и требования по температуре воздуха помещения.

Динамические рекуператоры
В системе с динамической рекуперацией применяется принцип работы холодильной машины. Холодильный контур устанавливается в приточную и вытяжную часть установки, чтобы передавать тепло от приточного воздуха к вытяжному и наоборот. Тепловой насос – это традиционный холодильный контур с расширительным клапаном, компрессором, испарителем, конденсатором, которые располагаются отдельно в вытяжном и приточном воздуховодах. В системе имеется 4-ходовой перепускной клапан, который обеспечивает попеременное направление работы хладагента в зависимости от сезона. Принцип работы основан на физических процессах, происходящих с фреоном. В летний период холодильный контур работает в режиме охлаждения. Воздух, подаваемый в помещение с улицы, охлаждается в испарителе. Тепло сбрасывается в конденсатор, установленный в вытяжной линии. В холодное время года контур переводится в режим теплового насоса, и с помощью 4-ходового клапана парообразный фреон направляется в теплообменник, исполняющий роль конденсатора. Воздух, забираемый с улицы, нагревается за счет тепла, выделяемого при конденсации фреона, и подается в помещение.
Такой принцип работы встречается в установках RFM, HPX, HPR , HPS. Каждая из этих установок имеет свой встроенный рекуператор пластинчатый или роторный, но в дополнение оснащена встроенной холодильной машиной (тепловым насосом). Благодаря этому установки имеет высокую эффективность рекуперации до 90%.

Любой рекуператор в вентиляционной системе значительно снижает затраты на электроэнергию при нагреве приточного воздуха. Рассчитывая проект вентиляции с рекуператором нужно учитывать площадь помещения, влажность и назначение, а также КПД подобранной установки при данном расходе воздуха и температуре уличного и подаваемого воздуха, от которого будет зависеть качество вентиляции всего объекта.
Мы предлагаем вам обратиться к нам для правильного и грамотного подбора приточно-вытяжной системы с рекуперацией. Наши специалисты сделают расчет и предоставят все технические параметры выбранной установки, и вы достоверно сможете убедиться в эффективности работы системы вентиляции при заданных вами условиях.
