Датчики температуры Rosemount 644
Главная/Статьи/Rosemount 644
Датчики температуры Rosemount 644 предназначены для измерений температуры жидких, твердых и газообразных сред. Возможен монтаж в головке датчика, полевой или на рейке с различными вариантами корпуса. Благодаря локальному интерфейсу оператора преобразователь можно конфигурировать на месте. Для различных приложений этот преобразователь включает такие функции диагностики, как горячее резервирование, сигнализация дрейфа датчика, ухудшение работы термопары.
Устройство и принцип работы

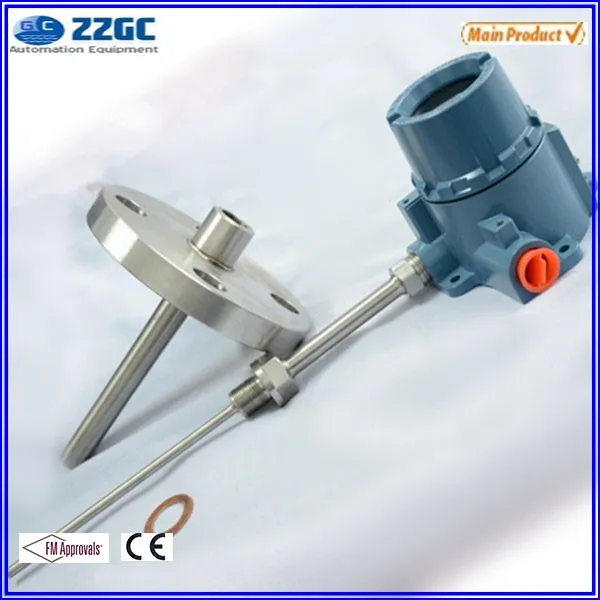

Преобразователь измерительный Rosemount 644 выполнен в корпусе, с расположенными на нем клеммами для подключения первичного преобразователя и вывода выходного сигнала. Датчики могут быть представлены единой сборкой первичного и измерительного устройств, либо отдельными элементами с выносным монтажом только измерительного. Входные и выходные цепи в датчиках температуры выполнены без гальванической связи. Датчики температуры могут иметь взрывозащищенное исполнение. Цифровая индикация в процессе измерений может осуществляться с помощью встроенного жидкокристаллического дисплея. Преобразователь Rosemount 644 может использоваться с одним или двумя чувствительными элементами, находящимися в общей или отдельных защитных арматурах, в зависимости от исполнения.
Электронный модуль полностью герметизирован эпоксидной смолой и помещен в металлический корпус, что делает датчик чрезвычайно долговечным и гарантирует высокую надежность в течение длительного времени.
На боковой поверхности соединительной головки датчика температуры расположен кабельный ввод для подключения источника питания, коммуникатора или персонального компьютера. Измеряемая температура передается первичному преобразователю, находящемуся в контакте с измеряемой средой. Он преобразует температуру в изменение омического сопротивления. Аналоговый сигнал с первичного устройства поступает на вход блока питания, где преобразуется в дискретный. После обработки дискретный сигнал поступает на модулятор цифрового протокола (FOUNDATION Fieldbus или Profibus). По цифровым протоколам HART, FOUNDATION Fieldbus или Profibus, источник питания может передавать значения измеренной температуры процесса, собственной температуры, а также различные диагностические и аварийные сигналы.
Преимущества преобразователей Rosemount 644
Датчик температуры может конфигурироваться как с использованием коммуникатора, так и персонального компьютера.
Устройство обладает рядом достоинств:
- Согласование измерительного преобразователя с первичным уменьшает погрешность системы на 75%.
- ЖК индикатор обеспечивает удобную технологическую и диагностическую индикацию.
- Наличие нескольких вариантов корпусов, в том числе из полированной нержавеющей стали для биотехнологической, фармацевтической и других подобных отраслей.
- Доступен в виде законченного решения температуры, включая первичный преобразователь, измерительный преобразователь и защитную гильзу.
Датчики температуры имеют долгий срок службы и могут стабильно работать в течение 2-х лет.
Преобразователь температуры Rosemount 644 | Преобразователи температуры
Перейти к основному содержанию
Высокоточный преобразователь температуры для крепления на головке и рейке. Узнать больше…
- Интеллектуальные датчики температуры семейства Rosemount 644
- Преобразователь температуры Rosemount 644
- Преобразователь температуры Rosemount 644
Начиная с 1139,02 доллара США
Посмотреть отзывы о компании Trustpilot
Изготовлено
- По Rosemount
Включает
- БЕСПЛАТНО Доставка наземным транспортом
- БЕСПЛАТНО Пожизненная техническая поддержка
Наличие
Инструкция по использованию Характеристики продукта
Обзор
Характеристики
- Входы, выбираемые пользователем
- Выход 4-20 мА HART или FOUNDATION fieldbus
- Дополнительный пятизначный встроенный ЖК-дисплей
- Изоляция входа/выхода проверена на 500 В переменного тока, среднеквадратичное значение
- 707 В постоянного тока, 50/60 Гц
- Крепление на голову или на рейку
Описание
Преобразователь температуры Rosemount 644 предназначен для использования в системах управления, где потеря температурных точек может быть вредной.
Эти высокоточные преобразователи температуры Rosemount 644 доступны с различными вариантами монтажа, полевыми корпусами и протоколами связи для удовлетворения ваших строгих требований к установке.
Каждый преобразователь температуры Rosemount 644 представляет собой 2-проводную конструкцию с выходным сигналом 4–20 мА/HART или полностью цифровым выходом FOUNDATION fieldbus. Каждый блок может быть сконфигурирован для различных входов датчиков: RTD, термопара, милливольт или ом. Усовершенствованный преобразователь температуры Rosemount 644 поддерживает работу PlantWeb®, передавая важную диагностическую информацию о температуре и выдавая предупреждения PlantWeb для обеспечения работоспособности технологического процесса и создания экономичной архитектуры с одним датчиком.
Ввод профиля термостойкости, специфичного для датчика RTD, в преобразователь температуры Rosemount 644 приводит к согласованию между преобразователем и датчиком. Это устраняет ошибку взаимозаменяемости датчиков, что может повысить точность до 75%.
Встроенный ЖК-дисплей обеспечивает локальную индикацию измерения температуры и диагностики для немедленной и точной проверки условий процесса.
Преобразователь температуры Rosemount 644 соответствует рекомендациям NAMUR NE 21 и обеспечивает высочайшую производительность преобразователя в суровых условиях электромагнитной совместимости. Кроме того, преобразователь Rosemount 644 HART соответствует рекомендациям NAMUR NE 43 и NE 89.
Преобразователь температуры Rosemount 644 предлагает широкие возможности монтажа. Преобразователи, монтируемые в головку по стандарту DIN A, подходят для различных корпусов для удаленного монтажа преобразователя и могут быть встроены или удалены от сенсора. Компактный способ монтажа на DIN-рейку отлично подходит для установки на DIN-рейку в тесных помещениях переполненной диспетчерской.
Документы
Спецификации
- Техническое описание преобразователя температуры Rosemount 644 (2,8 МБ)
Руководства
- Руководство по эксплуатации преобразователя температуры Rosemount 644 HART в формате PDF (6,2 МБ)
Ссылки
- Все возможные номера деталей
Принадлежности
Варианты обслуживания
2294,56 долларов США
Начиная с 4800 долларов США
Датчики/зонды
Начиная с $158,77
Начиная с 179,67 долларов США
Начиная с 138,70 долларов США
Начиная с $361,28
Аксессуары
Обратите внимание на эти дополнительные аксессуары.
Начиная с 2740,96 долларов США
Начиная с 6 699,51 долларов США
Начиная с 1178,67 долларов США
Приложения
Этот продукт можно использовать в следующих приложениях:
Нужна помощь? Позвоните инженеру по температуре по телефону 1-800-884-4967.
Мы открыты Пн-Чт с 8:00 до 17:30. Пт с 8:00 до 17:00 по восточному времени
Алекс А.
Старший инженер по приложениям
17 лет в Инструмарт
Дэн Р.
Инженер по приложениям
Люк М.
3 года в Инструмарт
Шон Д.
Старший инженер по приложениям
18 лет в Инструмарт
Рон Дж.
Ведущий инженер по температуре
27 лет в Инструмарт
Дуайт М.
Старший инженер по приложениям
26 лет в Инструмарт
Недавно просмотренные
Расширенные предложения для линейки преобразователей температуры Rosemount для монтажа на рейке
Глобальный менеджер по продукции — датчики температуры
При проведении измерений температуры на вашем предприятии важно получать точные и надежные данные измерений, чтобы обеспечить эффективность и безопасность процесса.
Помня об этом, мы модернизировали датчики температуры Rosemount™ 248 и 644, монтируемые на рейку, чтобы предоставить вам более полное представление об измерениях температуры, увеличить время безотказной работы и повысить точность, а также обеспечить соответствие требованиям безопасности для приложений SIS.
Усовершенствованные преобразователи Rosemount 248 и 644 для монтажа на рейку совместимы с широким спектром термометров сопротивления и термопар, просты в установке и обновлены рядом новых функций и функций. Преобразователи Rosemount 248 и 644, устанавливаемые на рейку, в корпусе меньшего форм-фактора (23,5 мм) будут доступны с протоколом HART ® 7. Оба устройства теперь также будут соответствовать стандартам ROHS.
Подобно другим датчикам температуры из портфолио Rosemount, преобразователи 248 и 644 для монтажа на рейку можно заказать с опцией согласования преобразователя и датчика CVD. Уникальное для модели 644 устройство ввода с двумя датчиками доступно в базовой модели 644T.
Кроме того, теперь доступна сертификация безопасности SIL 2/3 для преобразователя 644, монтируемого на рейку, для приложений SIS.
При более глубоком рассмотрении обнаруживаются следующие усовершенствования:
Двойной вход
Преобразователь Rosemount 644 для монтажа на рейку включает опцию для работы с двумя датчиками, которая обеспечивает избыточность измерений, включая горячее резервирование для плавного переключения с неисправного датчика на резервный датчик . Эта опция функции обеспечивает резервное копирование измерений, гарантируя ограниченную потерю результатов измерений.
Дополнительное оповещение о смещении датчика отслеживает и предупреждает вас о проблемах с датчиком до того, как произойдет сбой, предоставляя вам время для решения проблемы до того, как она повлияет на процесс.
Сопоставление датчика и датчика CVD
Опция согласования датчика и датчика CVD повышает точность данных измерений до 75 % с предустановленными коэффициентами прямо из коробки.
SIS Доступность SIL 2/3 для приложений SIS
Чтобы соответствовать требованиям приложений для устройств автоматизированной системы безопасности (SIS), преобразователь Rosemount 644 сертифицирован SIL 2/3 с помощью дополнительной опции.
Теги активов QR-кода
Уникальные метки QR-кода на каждом новом отгруженном устройстве означают, что доступ к сериализованной информации так же прост, как сканирование QR-кода с помощью телефона или планшета. Это вызовет все соответствующие данные об этом устройстве, включая дату установки и дату следующего обслуживания.
В целом, эти усовершенствования обеспечат удобство использования и универсальность предложений с креплением на рейку 248 и 644.
Просмотрите эту брошюру или посетите веб-сайты датчиков температуры Rosemount 248 и Rosemount 644, чтобы узнать больше.
