Для чего нужен теплый подоконник: водяной, электрический, с подогревом

Система теплый подоконник предлагает разные варианты конструкции устройств — пленочные нагреватели, тепловые кабели, конвектора или водяные радиаторы. Вопрос лишь в том, какой из приборов удобнее установить в квартире — электрический или водяной с подключением к центральному отоплению дома.

Содержимое

  • Для чего нужен теплый подоконник
  • Для каких окон допустима установка нагревателей
    • Основные виды и типы устройств
    • Водяной
    • Электрический
    • Электрический обогреватель на подоконник
    • Электрический обогрев подоконника ИК пленкой
    • Конвектор в подоконник
  • Водяной обогреватель

Для чего нужен теплый подоконник

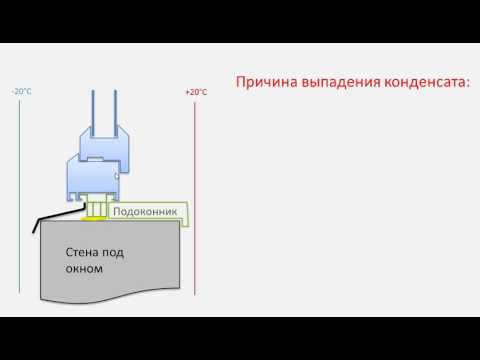

В конструкции здания проемы с деревянными или металлопластиковыми окнами остаются основным путем проникновения холода в помещение. Небольшая толщина стеклопакета, всего 7-12 см не в состоянии конкурировать по сохранению тепла с утепленной пенопластом стеной, и уж тем более с теплоизоляционными блоками. Да и сама кирпичная кладка или бетонная плита, в которую вставлены рамы, не гарантирует надежной теплоизоляции, особенно когда монтаж делается только монтажной пеной без дополнительного утепления.

И хотя в этом месте обычно расположены батареи центрального отопления, обеспечить надлежащий обогрев проема вряд-ли получится. Конденсат и сырость будут все равно выступать на откосах и стекле.

Решение этой проблемы довольно простое – обеспечить обогрев проема устройством, которое будет целенаправленно нагревать только этот проем, блокируя проникновение холода внутрь помещения. Постоянная температура и направленный тепловой поток не позволят скапливаться сырости и конденсату на стекле и откосах, избавит квартиру от появления сырости, плесени и грибка.

Для каких окон допустима установка нагревателей

Практически все типы оконных систем полностью совместимы с этой технологией. Чаще всего она используется для подогрева окон большого размера, применяются они для панорамных окон, и для оранжерей, и для лестничных переходов со вторым светом, витрин магазинов и остекления бассейнов. Встроенный конвектор в подоконник можно разместить и в небольшом проеме жилой комнаты, здесь нет ограничений по размеру и по типу устройства.

Отопитель может быть смонтирован и под обычный пластиковой панелью, и под монолитной плитой из натурального или искусственного камня. Установить конвектор можно и при замене окна на новое и при ремонте, как дополнительную опцию.

Основные виды и типы устройств

Приборы для обогрева оконных проемов используют два основных источника энергии:

  1. Водяное отопление.
  2. Электричество.

Первый способ использует в качестве теплоносителя нагретую воду. Принцип работы электрических устройств основан на изменении физических свойств металлов под воздействием силы электрического тока. К водяным типам относятся простые трубчатые теплообменники и теплообменники с дополнительным оребрением. К электрическим моделям относятся конвектора, пленочные ИК элементы, кабели, отдельно стоящие устройства.

Водяной

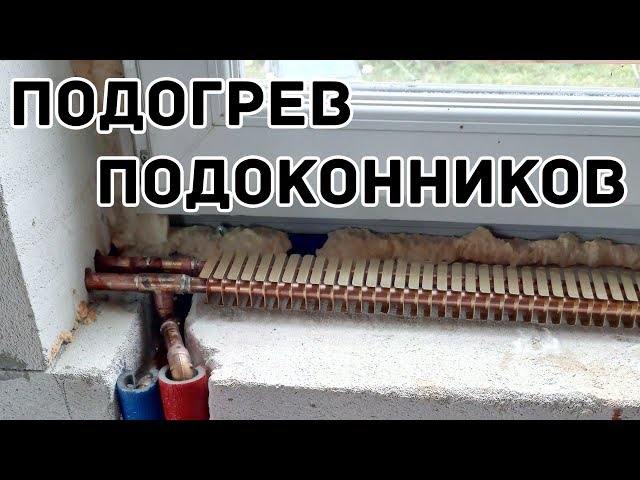

Для заполнения теплообменника используется жидкий теплоноситель системы отопления. Под плитой прокладываются трубы, соединяемые с основным коллектором или напрямую подключаемые к системе отопления с нагревом теплоносителя в контуре отопительного котла.

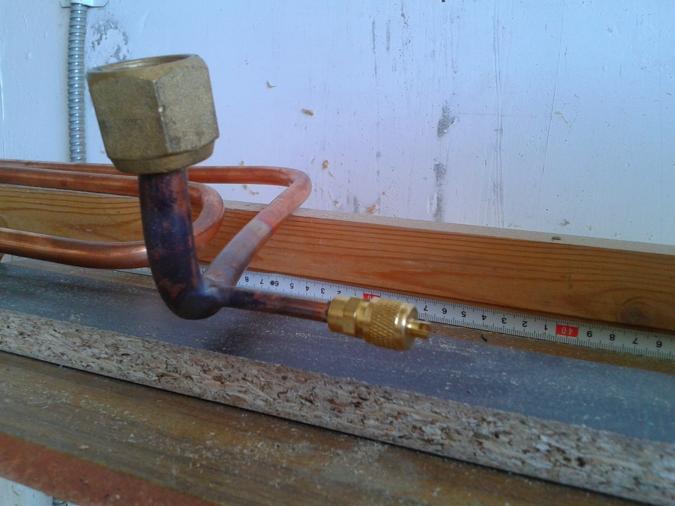

Простейший водяной обогреватель это трубчатый теплообменник. К одному входу, радиатора подключена труба подачи горячей воды, а к другому труба отвода охлажденной. Чтобы площадь нагрева была больше, конструкцию делают в виде решетки из 3 или даже 4 параллельных труб, и устанавливают между ними дополнительные металлические пластины. Температура теплоносителя в контуре регулируется при помощи термостата.

Теплый подоконник водяной

Недостатков такой системы несколько:

  1. Высокая стоимость монтажных работ.
  2. Она работает отопительный сезон.
  3. Высокая стоимость ремонта.

Среди положительных качеств нужно отметить:

  1. Эффективное распределение тепла.
  2. Возможность размещения под монолитной плитой.
  3. Долговечность.

Электрический

Электрический способ обогрева нашел свое применение в нескольких типах устройств. Сегодня для установки используются – конвектор, встраиваемый в подоконник, обогреватель из инфракрасной пленки, модели наружных миниатюрных обогревателей. Всех их объединяет использование в качестве источника энергии бытовой электросети 220 вольт.

Встроить такие электроприборы под оконный блок намного легче. Все они изготавливаются из качественных материалов для токопроводящих жил и покрытия изоляции. Они работают от постоянного ток напряжением 12, 24 или 36 вольт что безопасно для человека. Температура контролируется электронным блоком управления. Включить их можно в любое время, а не ждать наступления холодов.

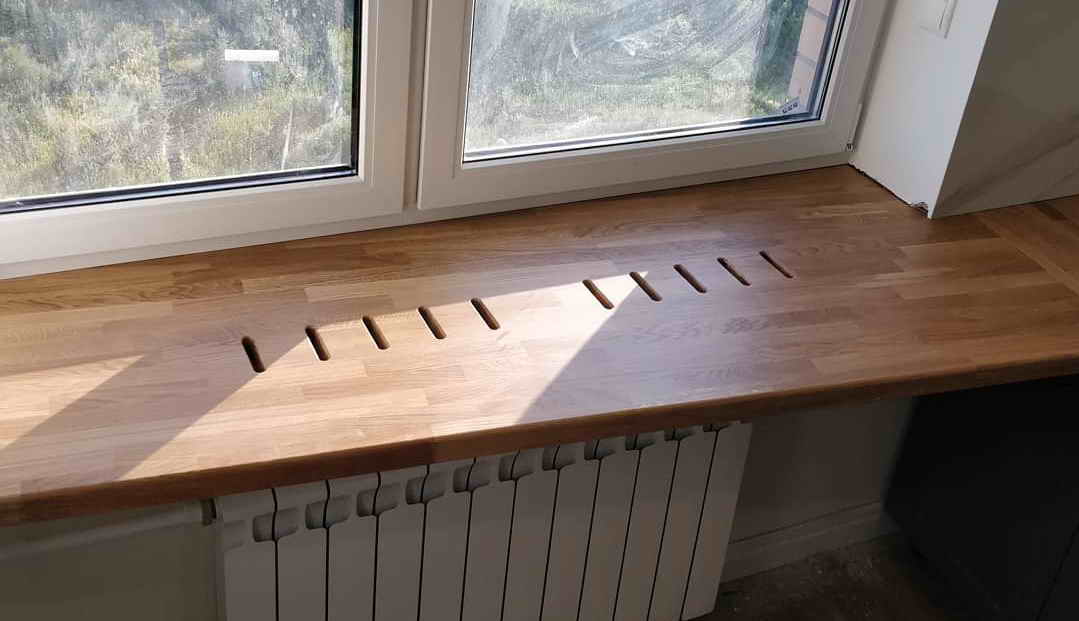

Приборы, использующие принцип конвекции воздушных потоков требуют, чтобы в панели были вырезаны отверстия для циркуляции воздуха. Инфракрасная пленка и керамический ТЭН могут монтироваться под цельную панель без вырезов.

Электрический обогреватель на подоконник

Самый простой способ обогреть окно это установить обогреватель специальной конструкции. Миниатюрный отопитель с керамическим нагревательным элементом устанавливается в 5-10 сантиметрах от оконной рамы. Он подключается через адаптер к электросети. Для удобства пользования приборы оборудуются встроенным программатором. При помощи его можно задать нужную температуру нагрева, время включения и выключения. Сам нагреватель имеет надежный керамический корпус и защищен от воздействия влаги.

Основной недостаток таких моделей заключается в том, что он не позволяет широко открывать рамы для проветривания, а шнур нельзя спрятать.

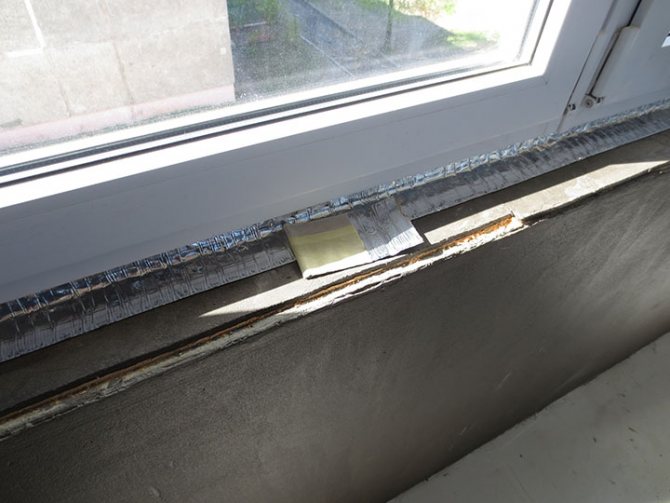

Электрический обогрев подоконника ИК пленкой

Установка ИК пленки во многом напоминает монтаж системы «Теплый пол». Разница заключается в том, что система теплый пол на подоконник устанавливается в виде 1-2 отдельных элементов площадью до 1 квадратного метра, а для покрытия пола потребуется использование 30-40 квадратных метров.

Монтаж осуществляется в следующем порядке:

  1. Готовится основание – стена очищается от пыли, неровности выравниваются слоем раствора.
  2. Устанавливается фольгированный теплоотражатель.
  3. Поверх него укладывается пленочный инфракрасный нагреватель.
  4. Проводится подключение, настройка и регулировка параметров платы управления.
  5. При помощи монтажного клея устанавливается верхняя плита.

Преимущество этих нагревателей их безопасность и низкое потребление электроэнергии. При небольшой мощности, 20-30 Вт, он не пересушивает воздух в помещении. Тонкий металлический провод, нагреваясь под плитой, равномерно отдает тепло на всю поверхность панели и оконного проема.

ИК пленка

В отличие от обычных открытых спиралей из тугоплавких металлов пленка рационально распределяет тепло. Во время ее работы сглаживаются моменты максимального нагрева и остывания, большая площадь покрытия позволяет обеспечить равномерность распределения тепла и перепад температуры не так ощутим. Положительным качеством выступает ее долговечность. В сравнении с вольфрамовой спиралью срок ее службы в 3 раза больше.

При самостоятельной установке лучше использовать готовый набор комплектующих. Это и проще, и удобней. При заказе у поставщика обязательно указываются размеры оконного блока и материалы стен, необходимая мощность и размеры полотна. Вариантов монтажа может быть несколько, в том числе использование пленки на ½ ширины плиты. Если панель выступает над радиатором центрального отопления монтаж можно выполнить комбинированным способом – часть полотна будет установлено на кирпичную кладку, а часть над радиатором.

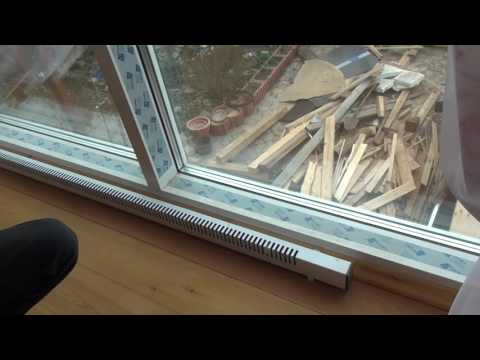

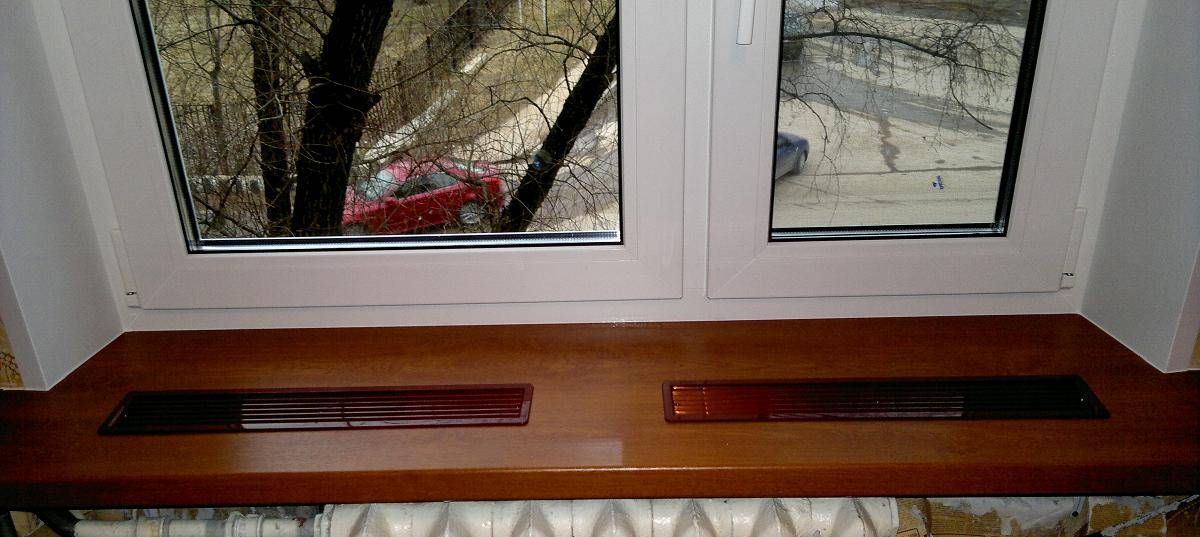

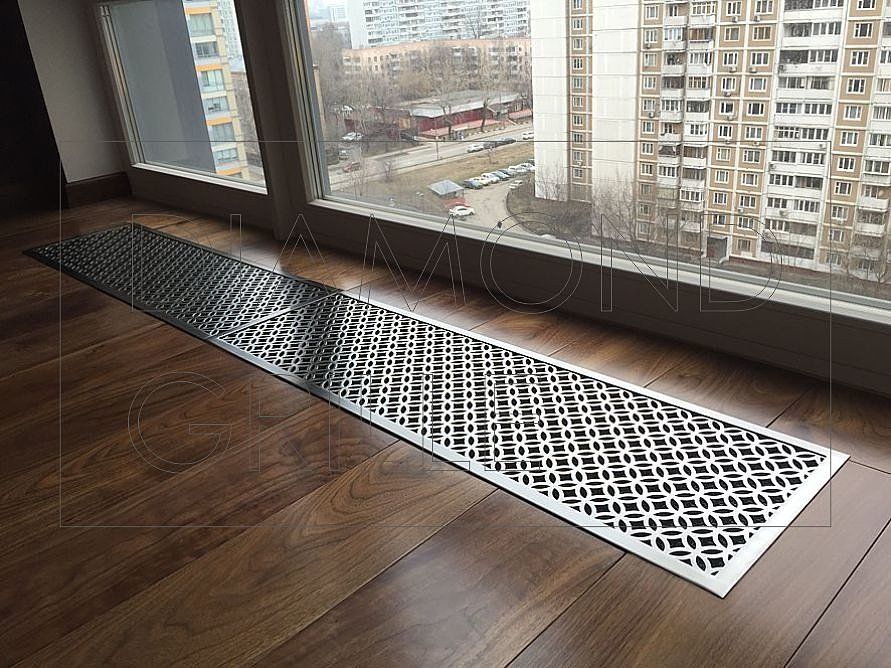

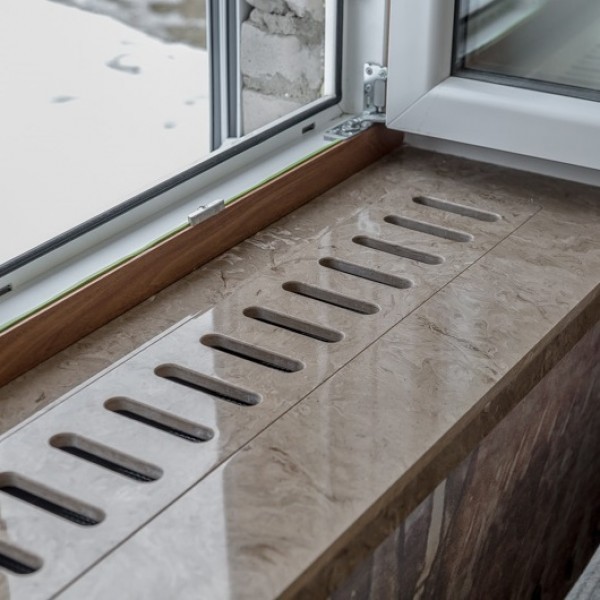

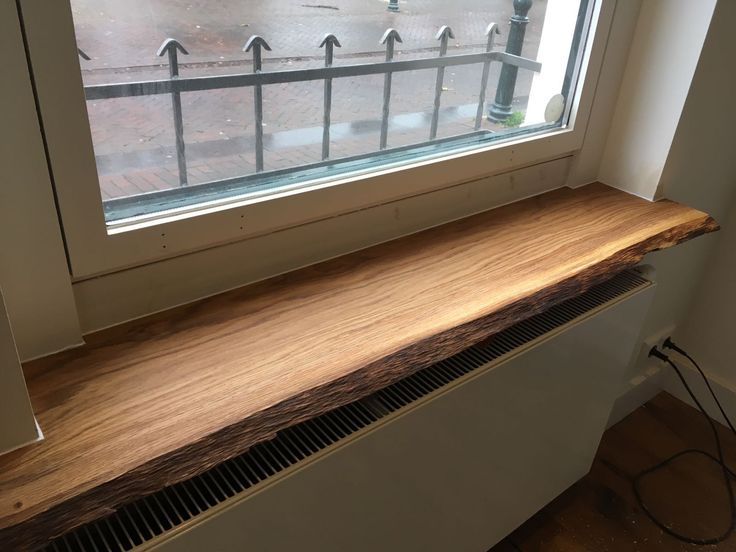

Конвектор в подоконник

Установка конвектора в панель это самый популярный способ монтажа. Для этого используются специальные миниатюрные модели конвекторов. Это компактные, но одновременно мощные приборы, которые используются как источник тепла для обогрева лоджий, панорамных конструкций, витрин.

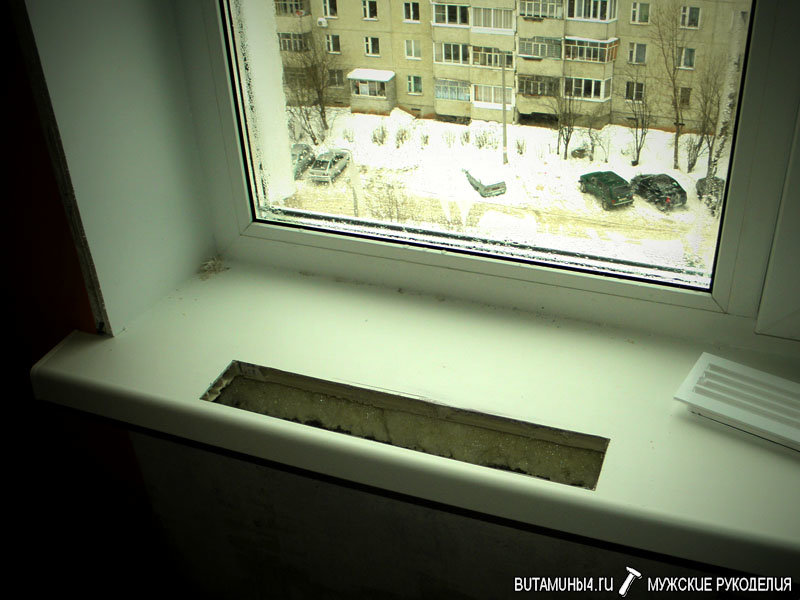

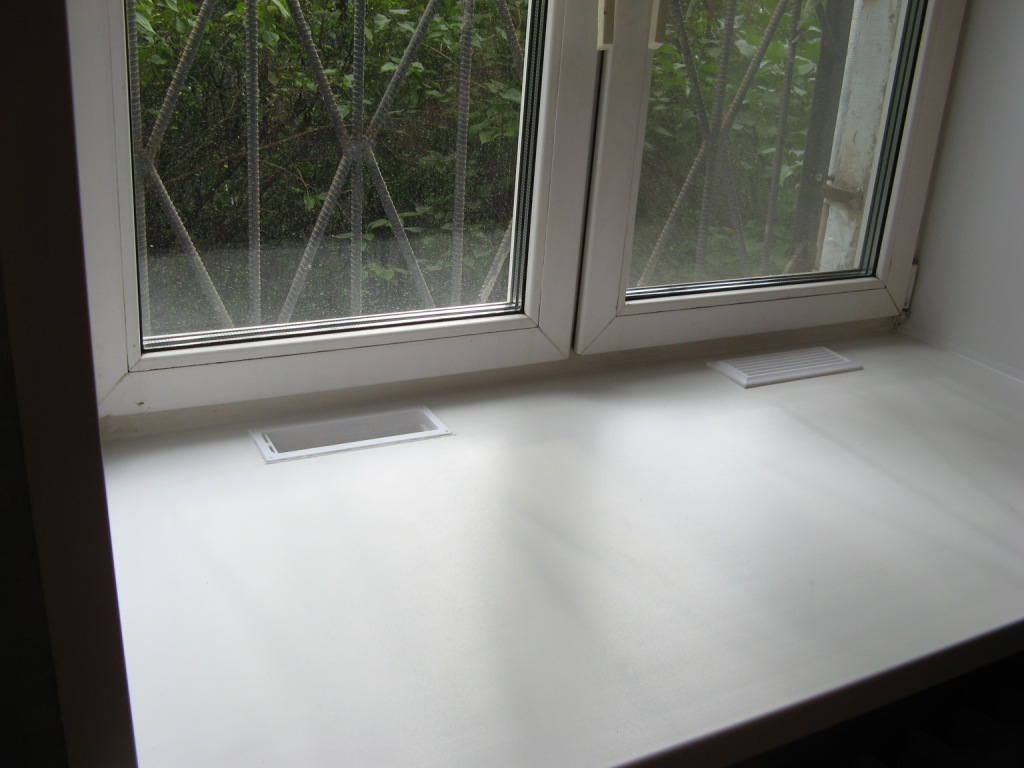

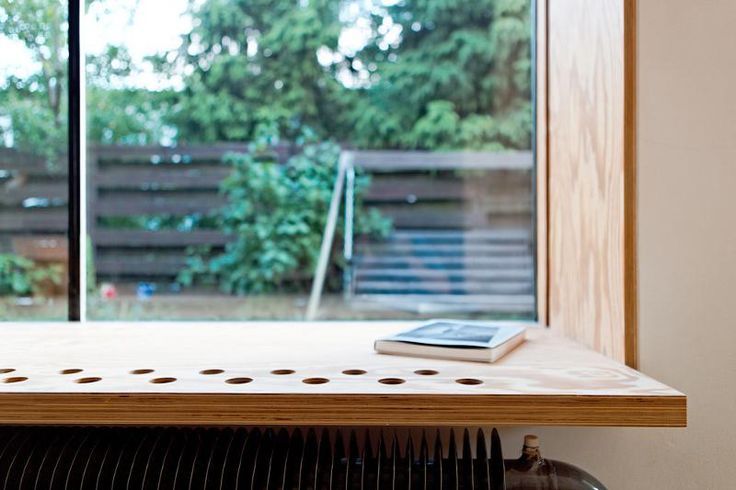

Специфика монтажа заключается в том, что панель должна иметь отверстия для отвода нагретого воздуха. Также в стене обязательно должны быть просверлены отверстия для притока воздуха в корпус конвектора.

В качестве нагревательного элемента в здесь применяется биметаллическая спираль или металло-керамический элемент. Керамический нагреватель безопасней, поскольку имеет лучшую защиту при попадании на него влаги. Мощность их меньше чем у других моделей, но при использовании их для обогрева эффект получается намного выше. Нагретый воздух металлической спиралью или керамическим ТЭН движется направленным потоком на стекло, поэтому оно прогревается лучше.

Конвектор отопления

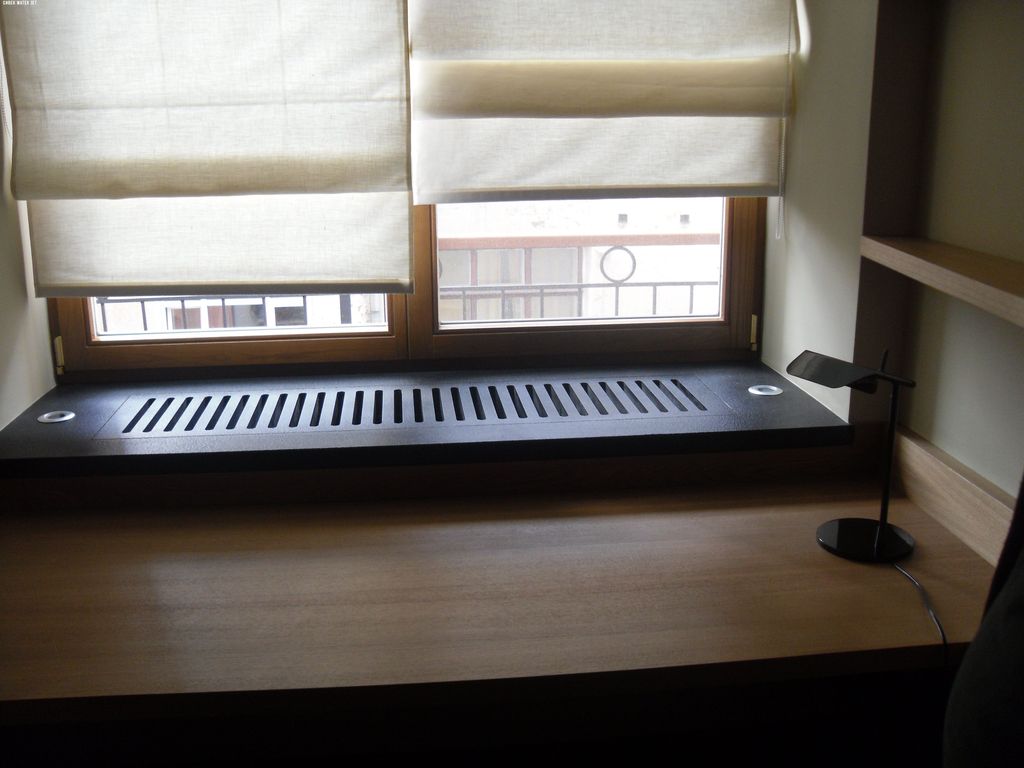

Кроме этого нужно обратить внимание и на форму декоративной решетки. Жалюзи обычных решеток расположены вертикально. С такими решетками нагретый воздух будет направляться вверх. А вот с решетками, которые можно поворачивать, теплый поток можно рационально распределить по всей площади стекла и откосов. Распределение потока дает возможность даже при небольшой потребляемой мощности спирали добиться высокоэффективного распределения тепла и покрыть всю вертикальную поверхность остекления и откосов.

Для современных конвекторов кроме мощности ТЭНа и модели решеток важно правильно подобрать и блок управления.

Лучшим вариантом для управления будет программатор с возможностью беспроводного подключения к функциям «умный дом». В таком случае можно будет программировать режим работы, например, на включение в определенное время, настроить температуру нагрева, указать мощность и даже запрограммировать влажность воздуха в помещении. А еще, можно будет изменять настройки дистанционно, используя смартфон или компьютер.

Водяной обогреватель

Он используется для обогрева больших площадей остекления – витражей в холлах, в зимних садах, теплицах и оранжереях, витринах и галереях. В классическом варианте этот теплообменник из труб подключается к отоплению здания напрямую. При расчетах мощности учитывается площадь остекления, материал рам, толщина стен, количество камер между стеклами в рамах.

Более совершенная схема установки жидкостного радиатора предусматривает применение специального теплообменника из нержавеющей стали или меди с увеличенной площадью поверхности за счет применения радиаторных ребер, для увеличения теплоотдачи.

Теперь, когда известны все тонкости конструкции устройства, дело остается за малым — заказать необходимые комплектующие и установить оборудование.

Понравилась статья? Расскажите друзьям:

Подоконник с подогревом – ИК отопление

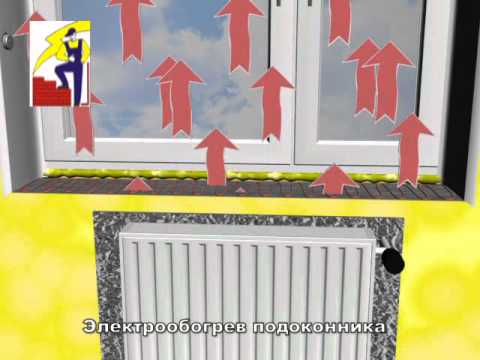

Подоконник с электрическим подогревом

     Чтобы решить проблему от запотевания и обледенения окон зимой, мы предлагаем систему «Теплый подоконник» при помощи низковольтных элементов типа (ПЭО-Л 12В) специально для прогрева именно таких локальных зон. Особенно эффективна система, если подоконники из искусственного камня, керамики, или пластика, т.к. эти материалы как легко поглощают тепловую энергию, также легко и отдают ее, создавая дополнительный тепловой барьер перед холодным окном.
    Такие подоконники гигиеничны, долговечны, не боятся сырости, не коробятся, имеют отличный внешний вид и дизайн. В межсезонье, когда не работает центральное отопление, подогреваемый подоконник может заменить дополнительные источники тепла, масляные радиаторы и конвекторы.
  Основные достоинства элементов системы «Теплый подоконник» является их маломощность, 20Вт на размер 28*20 см, при этом температура на поверхности подоконника достигает от 25˚С до 28˚С, электробезопасность, т.к. элементы работают от сети с понижающим трансформатором, или преобразователем на 12В, что повышает класс безопасности. Количество элементов зависит от ширины окна, а также желания самого потребителя, но не менее 3-х элементов на погонный метр окна. В такой локальной зоне нет смысла ставить термостаты, т.к. суммарная мощность элементов всего лишь 60Вт и включать систему надо только тогда, когда окно запотеет, обледенеет, или когда не хватает тепла в комнате.

Что необходимо для установки таких локальных зон на один погонный метр подоконника?



Последовательность укладки локальной зоны для «Теплого подоконника».

 1. Твердая утеплительная подложка, пенопласт 25-35% плотностью и толщиной не более 20мм.
 2. Отражающий элемент, алюминиевая фольга.
 3. Монтажная строительная сетка из стекловолокна с ячейками от 10 до 30 мм.
 4. 3-и элемента (ПЭО-Л 12В), (один элемент 28*20 см).
 5. Монтажный провод. Заранее просчитайте необходимый метраж и сечение проводов.
 6. Изоляционный материал, термокембрик.
 7. Декор (подоконник).
 8. Плиточный клей.

   «Теплый подоконник» в комнате или на кухне, необходимо включать отдельным выключателем в данном помещении. Теплая зона нужна тогда, когда есть запотевание, или обледене

ние. В некоторых случаях включать зону, как дополнительный обогрев комнаты. Нет смысла ее греть, если этих проблем нет.

Последовательность укладки локальной зоны для «Теплого подоконника».

        Перед тем как приступить к монтажу «Теплого подоконника», необходимо определить размеры и конфигурацию полезной площади. Не обязательно покрывать 100% поверхности подоконника.
       1. Уложите теплоотражающий материал (пенопласт) на сухую очищенную поверхность подоконника.
       2. Сделайте стяжку подоконника в уровень с пенопластом.
       3. На пенопласт положите и закрепите отражающий материал (алюминиевую фольгу, можно пищевую).
       4. На поверхность фольги уложите элементы (ПЭО-Л 12В), по Вашему усмотрению. Закрепите их (можно саморезами) не повредив металлического резистива на элементе.
       5. Уложите и соедините провода согласно указанной схеме подключения. Подключение элементов (ПЭО-Л 12В) к сети производится параллельно. Изолируйте места соединения проводов (термокембриком).
       6. Уложите монтажную строительную сетку из стекловолокна с ячейками от 10 до 30 мм.
       7. Посадить на плиточный клей плитку или искусственный камень, в некоторых случаях пластик, но без клея.
       8. Выведите на понижающий трансформатор, или преобразователь на 12В и подключите к электрической сети через обычный выключатель.

      Номинальное напряжение питания элементов – 12В переменного или постоянного тока, т.е. необходимо использование понижающего трансформатора, или преобразователя с 220В на 12В. Подключение элементов к 220В без использования понижающего трансформатора ЗАПРЕЩАЕТСЯ.

Требования к трансформатору

Минимальная мощность трансформатора: P = 20*N Вт, где N – количество элементов. Нагревательные элементы к трансформатору подключаются параллельным способом.

Требования к силовому проводу, материал, медь.
Сечение провода указано в таблице.

Количество элементов, доСечение провода, мм
60,5
141,5
204
306
3410
6016

    Внимание: Если в системе у Вас более 30-ти элементов, то, сечение провода можно уменьшить, разбив элементы на группы, тогда сечение провода идущего к группе элементов выбирается из таблицы по их количеству.

    Использование элементов для подогреваемых подоконников позволяет не только навсегда избавиться от запотеваний стекол окна, но и в случае поддержания заданной температуры в помещении, снизить общие затраты электроэнергии.

Теплый подоконник: виды и монтаж

Поэтому современные технологии, позволяющие устанавливать в домах теплые подоконники, часто используют во время строительства новых домов или ремонтов старых зданий.Экономить тепло с помощью подоконника можно разными способами. Самые прогрессивные члены современного общества устанавливают в своих домах теплые подоконники электрические, внутри которых находятся тэны, нагреваемые электроэнергией, или теплый подоконник водяной, внутри которого находятся трубки с циркулирующей горячей водой. Обе эти системы довольно сложные и затратные с материальной точки зрения.



Чтобы установить в доме теплые подоконники электрические, нужно сначала проверить, сможет ли проводка в доме выдержать дополнительную нагрузку. Для того чтобы помещение нагревал теплый подоконник водяной, необходимо врезать дополнительные трубы в центральную систему отопления дома. К тому же, система работы таких подоконников точно такая же, как работа теплых плинтусов такого же типа. Согласно законам физики, самый комфортный микроклимат в помещении создается тогда, когда теплый воздух поднимается снизу к верху. Поэтому, выбирая между теплыми водяными или электрическими плинтусами и подоконниками, специалисты компании «ИнноваСтрой» всегда останавливают свой выбор на плинтусах. А теплые подоконники электрические или водяные устанавливают лишь в том случае, когда по каким-либо причинам монтаж в доме теплых подоконников является невозможным.

Теплый подоконник с греющей пленкой

Еще один инновационный метод, который сейчас только обретает популярность – использование инфракрасной пленки для монтажа теплых полов, плинтусов или подоконника. Теплый подоконник с греющей пленкой устанавливается очень быстро и довольно легко. Такой способ является надежным и экономичным, он имеет несколько важных преимуществ:

  • Скорость нагревания. Такая пленка нагревает поверхность за несколько минут, причем происходит это равномерно, холодных участков подоконника не остается.
  • Экономия. Для нагревания подоконника таким способом понадобится минимум электроэнергии. Если вы еще установите терморегулятор, то сможете контролировать расход электричества на нагревание подоконников.
  • Красивый внешний вид. Монтаж инфракрасной пленки происходит с помощью так называемого «сухого» способа. Для этого не понадобится ни цементная стяжка, ни клей. Это можно сделать в процессе косметического ремонта. Если вдруг пленка по каким-либо причинам повредится, вы сможете легко поменять ее на новую.
  • Простота монтажа. Покупая инфракрасную пленку для подогрева подоконников, в комплекте с ней вы получаете все необходимое для ее монтажа. В коробку с пленкой вам положат: необходимое количество зажимов, скотч определенного вида, изоляционную коробку, несколько монтажных проводов.
  • Возможность выбрать самостоятельно тип терморегулятора. Выбирать обычно приходится среди программируемых вариантов, моделей, управлять которыми нужно вручную и системами с ЖК-дисплеем.
  • Эстетика. Наличие в подоконнике инфракрасной пленки никак не влияет на его эстетику, поскольку толщина такой пленки составляет меньше, чем один миллиметр. Обычно невозможно определить, есть ли такая пленка в подоконнике. Это часто оказывается весомым аргументом при создании в помещении минималистических или функциональных интерьеров.

Пленочный теплый подоконник – это инновационная и очень удобная система обогрева помещений.

Самый популярный способ создания теплых подоконников

Теплый подоконник водяной, электрический и инфракрасный – это системы, которые требуют дополнительных затрат энергии во время своего функционирования. Чтобы сделать будущую эксплуатацию дома более выгодной в материальном плане, большинство современных строителей рекомендуют своим клиентам использовать метод «Теплый подоконник», который базируется на создании «теплой подушки». Если во время установки в доме окон для каждого из них вы сможете соорудить такую подушку, энергоэффективность здания повысится многократно. Теплый воздух не будет выходить на улицу и ваши деньги не будут потрачены впустую.



Этот способ подходит для окон из дерева, алюминия и ПВХ. Технология была создана после изучения множества отзывов людей о своих новых окнах. Большинство из них жаловалось, что окно пропускает холодный воздух именно внизу, под подоконником. Поэтому производители и приняли решение выпускать специальные системы для утепления этой части окна, которые получили название «Теплый подоконник». Благодаря такой системе, в дом не попадает ни влага, ни холод из внешней среды. Даже если область вокруг окна с наружной стороны здания была долгое время мокрой и отсырела, в дом эта сырость не попадет.

Система, которая получила название «Теплый подоконник», запатентована в категории «Технологии». Благодаря ей окно очень плотно соединяется со стеной. Это соединение герметично и не пропускает воздух ни в одну сторону. Причем поддерживает эта система не только внутренний, но и внешний подоконник, гарантируя окну ровное положение и хорошую противоударность.



Суть этой системы заключается в монтаже под окном полистирольного блока. Этот материал достаточно жесткий и отлично выдерживает нагрузку. Стоит он совсем недорого, а герметичность дает отличную. Каждый такой блок имеет стандартные параметры – 1,2 см длины. Работать с ними очень просто – полистирол легко режется обычным кухонным ножом. Благодаря продуманной форме таких блоков, дождевая вода и растаявший снег стекают с него, не попадая на окно. Блоки полистирола имеют некоторые отличия, поэтому закупать такой материал нужно только после того, как вы провели осмотр всех окон, к которым он будет крепиться. Определенные системы оконных профилей подходят под разные полистирольные блоки. Если вы новичок в строительной сфере и не знаете, как правильно выбрать блоки для теплого подоконника, покажите продавцу-консультанту в магазине фотографии ваших оконных профилей.

Кроме полистирола в такой системе обязательно пользуются лентой, способной к расширению. Благодаря такой своей возможности, она заполняет собой все свободное пространство, исключая возможность продувания.



Благодаря таким теплым подоконникам вы можете не бояться конденсата и теплового моста. Вы точно оцените такие ее преимущества:

  • вам не нужны анкеры и дюбеля для монтажа такой системы;
  • больше не придется создавать герметизацию окна с помощью паропроницаемых и паронепроницаемых лент;
  • опорные элементы для подоконников не понадобятся;
  • вам не нужно клиньями выравнивать каждое окно;
  • стены с окном абсолютно герметичны;
  • установка подоконников происходит намного проще;
  • внутренний и внешний подоконник герметичны относительно оконной плоскости.



Благодаря полиэтиленовой ленте, наклеенной на блок, вы сможете выравнивать и устранять трещины и другие дефекты штукатурки. Энергосберегающий, простой в монтаже и эстетичный на вид «Теплый подоконник» – шикарная система отопления вашего дома или коттеджа.

Создавая проекты новых домов, наши специалисты часто предлагают заказчикам использовать эту замечательную систему, которая позволит в дальнейшем сэкономить немало материальных средств.

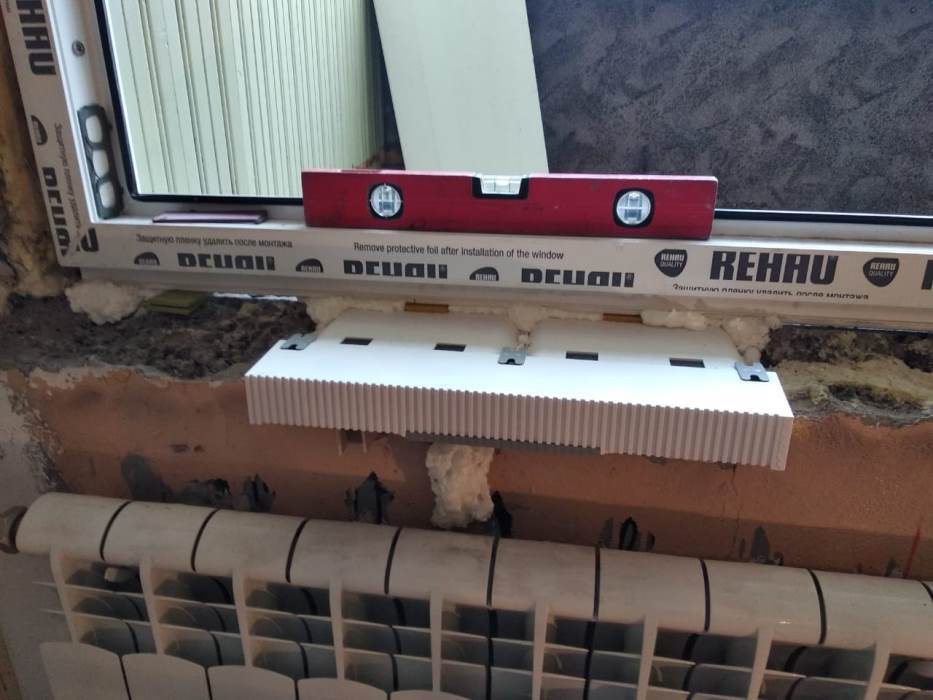

Монтаж теплых подоконников

Для опытного мастера не составит труда установить в своем доме теплый подоконник. Виды материалов для «подушки», которые рекомендуют к использованию специалисты – это XPS и EPS. Кроме этого, вам необходимо закупить специальный клей, пленку и герметику.



Монтаж теплого подоконника можно разделить на такие этапы:

  • Подготовительный. Нужно выровнять поверхность, на которой впоследствии вы будете устанавливать блок. Если поверхность неровная – лучше выровнять ее с помощью тонкого слоя раствора. Если стена кирпичная – необходима бетонная стяжка и хорошая изоляция.
  • Подготовка материалов. Блоки должны иметь длину 1,2 метра. Если у вас большие оконные проемы, используйте несколько профилей, нарезая их обычным ножом. При этом следует оставлять зазоры на уплотнение.
  • Выбор места для блока. Блоки сначала просто прикладываются к подготовленной поверхности, а затем делаются отметки, показывающие их будущее расположение. Эти отметки необходимы для нанесения клея. Если придется совмещать несколько блоков, постарайтесь расположить их так, чтобы не было неровных стыков, потому что окно не сможет ровно и прочно стоять на такой поверхности.
  • На всю поверхность блоков наносим герметик, а на стену – клей. Желательно, чтобы первый слой клея был расположен как можно ближе к краю стены. Клей наносится ровными полосками с промежутком в несколько сантиметров. Пазы в нижних частях подоконных блоков также заполняются клеем для полистирола. Установив блок на плоскость, его нужно пододвинуть к стене и прижать. После этого убедитесь, что он лег именно туда, куда должен был, ориентируясь по меткам. Между блоком и стеной могут появиться излишки герметика, их нужно успеть удалить до высыхания. Придавив конструкцию, проверьте ее уровнем.
    Точно такие же маневры нужно проделать и с остальными деталями. Разные сегменты конструкции соединяем между собой с помощью герметика.
  • Уплотнение. Зазоры между стенами и блоками уплотняют с помощью герметика. Все места стыков разных элементов конструкции обязательно герметизируйте с клеем и герметиком. Это делается для того, чтобы в дальнейшем такой подоконник с подогревом не продувало. Соединяя разные детали с нанесенным клеем, не забывайте их плотно прижимать.
  • Герметизация. Место стыка системы с оконной рамой нужно подвергнуть тщательной герметизации. Для этого используется уплотнительная лента, а верхняя часть подоконника покрывается герметиком.
  • Следующий этап – установка оконной рамы. Ее можно устанавливать после того, как вы еще раз убедитесь в правильном и ровном расположении теплого блока. Ставим окно сверху, а его зацепы вставляем в крючки, расположенные на оконном профиле. После установки снимать раму уже нельзя.



Если вы уже установили блоки, чтобы соорудить подоконник с подогревом, но по каким-либо причинам пока не можете поставить оконные рамы, обработайте тонким слоем штукатурки профили во избежание их деформации.

Архитекторы, работающие в компании «ИнноваСтрой» всегда рекомендуют своим клиентам установить в новом доме теплый подоконник. Виды материалов для этой системы, нюансы ее монтажа и преимущества использования – все это уже давно исследовали наши специалисты. Они готовы не только поделиться с вами своими знаниями, но и установить теплые подоконники в ваших домах.
