Инструкция и руководство на русском

Программируемый комнатный термостат с РЧ …

Руководство пользователя

Программируемый комнатный термостат с РЧ (без

напряжения)

Модель 091FLRF

Руководство пользователя

RUS ВВЕДЕНИЕ Термостат может заменить большинство обычных …

Страница 3

1

RUS

ВВЕДЕНИЕ

Термостат может заменить большинство обычных бытовых

термостатов и предназначается для использования

с электрическими, газовыми или масляными системами

регулировки нагрева.

В отличие от обыкновенных одноузловых термостатов, этот

термостат нового типа разделяет рабочие функции на две

секции. Приемное устройство используется для проводных

соединений и контроля включения/выключения обогрева. Центр

управления используется в качестве интерфейса пользователя

и для определения/контроля температуры. Два узла соединены

с помощью радиочастоты.

Приемное устройство легко устанавливается с помощью

заднего щитка, соответствующего промышленному стандарту,

который поставляется в комплекте (только для монтажа,

поскольку электропроводка не требуется при установке центра

управления).

Задний щиток можно прикрепить непосредственно к поверхности

стены.

RUS Установка и монтаж электропроводки приемного устройств…

Страница 4

2

RUS

Установка и монтаж электропроводки приемного

устройства

Предупреждение: Перед установкой приемного устройства

следует отключить источник электропитания. Рекомендуется

осуществлять установку при участии квалифицированного

специалиста.

1) Значение переменного тока должно составлять 230 В, и должен

использоваться соответствующий предохранитель макс. 13

А.

2) Выберите подходящее место в помещении, в котором нет воды

и влаги.

3) Во всяком случае, приемное устройство не должно быть

экранировано от сигнала РЧ; следуйте указаниям в разделе

«Проверка передачи РЧ»

4) Приемное устройство следует установить в подходящем

месте, которое доступно для соединения сети и схемы

управления, а также обеспечивает возможность приема

хорошего сигнала РЧ. Для приемного устройства необходима

230 В сеть переменного тока, и должен использоваться

соответствующий предохранитель (макс. 13 А). Приемное

устройство должно устанавливаться в месте, в котором оно

не будет контактировать с водой, влагой или конденсатом.

RUS Переключатель приемного устройства доступен с панели …

Страница 5

3

RUS

Переключатель приемного

устройства доступен с панели

управления приемного устройства,

как показано на этом рисунке:

На передней крышке приемного

у с т р о й с т в а н а х о д и т с я

переключатель и два светодиода

(СИД). Переключатель позволяет

выключить приемное устройство,

если необходимо избежать вызова функции обогрева. Верхний

СИД (красного цвета) загорится, когда переключатель находится в

положении «Вкл.», а узел подключен к источнику питания. Нижний

СИД (зеленый) загорится, когда на приемное устройство из

центра управления поступит сигнал вызова функции обогрева.

Зажимы для проводки и переключатели

DIP для установки кода адреса

РЧ находятся с тыльной стороны

приемного устройства, как показано

на этом рисунке:

RUS Установка многофункционального термостата Помните, что…

Страница 6

4

RUS

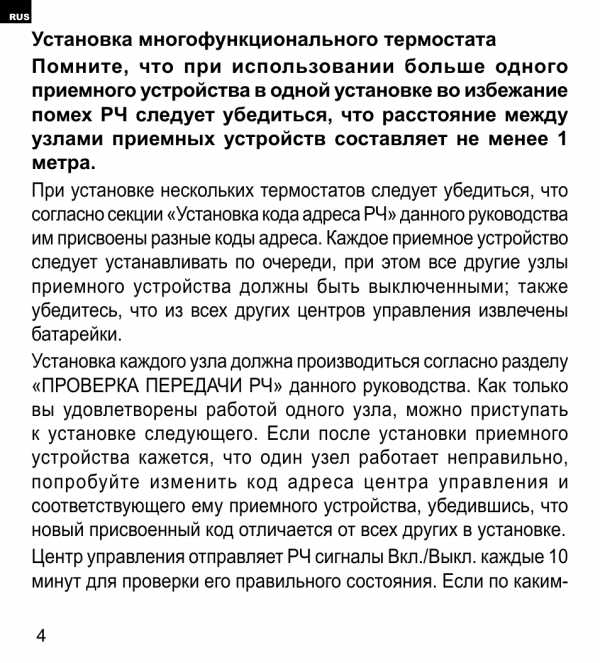

Установка многофункционального термостата

Помните, что при использовании больше одного

приемного устройства в одной установке во избежание

помех РЧ следует убедиться, что расстояние между

узлами приемных устройств составляет не менее 1

метра.

При установке нескольких термостатов следует убедиться, что

согласно секции «Установка кода адреса РЧ» данного руководства

им присвоены разные коды адреса. Каждое приемное устройство

следует устанавливать по очереди, при этом все другие узлы

приемного устройства должны быть выключенными; также

убедитесь, что из всех других центров управления извлечены

батарейки.
Установка каждого узла должна производиться согласно разделу

«ПРОВЕРКА ПЕРЕДАЧИ РЧ» данного руководства. Как только

вы удовлетворены работой одного узла, можно приступать

к установке следующего. Если после установки приемного

устройства кажется, что один узел работает неправильно,

попробуйте изменить код адреса центра управления и

соответствующего ему приемного устройства, убедившись, что

новый присвоенный код отличается от всех других в установке.
Центр управления отправляет РЧ сигналы Вкл./Выкл. каждые 10

минут для проверки его правильного состояния. Если по каким-

ый сигнал РЧ был прерван, вы можете заметить, что центр упр…

Страница 7

5

RUS

либо причинам 1-ый сигнал РЧ был прерван, вы можете заметить,

что центр управления начал/остановил вызов функции нагрева,

но приемное устройство не переключилось. Просто подождите

10 минут, пока не начнется передача следующего РЧ сигнала,

после чего приемное устройство должно переключиться.

Установка кода адреса РЧ

Если вблизи находится другой пользователь, например, в

соседнем доме, ваше приемное устройство может быть ошибочно

запущено с помощью чужого передатчика. Во избежание этого

можно выбрать другой код адреса РЧ. Приемное устройство

отвечает только на передачи РЧ с такими же настройками кода

адреса, как и у него самого.

1. Если вблизи находится другой пользователь, например,

в соседнем доме, ваше приемное устройство может быть

ошибочно запущено с помощью чужого передатчика. Во

избежание этого можно выбрать другой код адреса РЧ.

Приемное устройство отвечает только на передачи РЧ с такими

же настройками кода адреса, как и у него самого.

Примечание :

1. Установите DIP-переключатель на приемном устройстве в

такое же положение «Вкл.», как и на передатчике. Положение

«Вкл.» обозначено на каждой части, показанной на рисунке.

RUS Р ы ч а г и D I P …

Страница 8

6

RUS

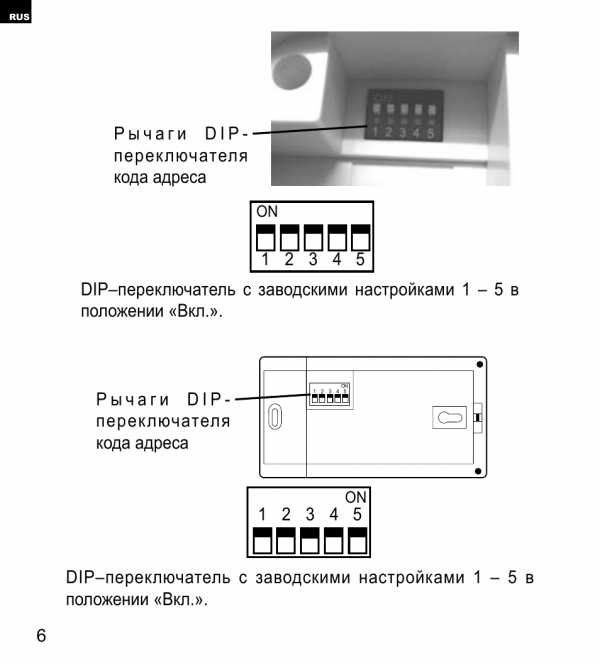

Р ы ч а г и D I P –

переключателя

кода адреса

DIP–переключатель с заводскими настройками 1 – 5 в

положении «Вкл.».

1 2 3 4 5

ON

DIP–переключатель с заводскими настройками 1 – 5 в

положении «Вкл.».

1 2 3 4 5

ON

Р ы ч а г и D I P –

переключателя

кода адреса

1 2 3 4 5

ON

RUS ПРОВЕРКА ПЕРЕДАЧИ РЧ Важно расположить приемное устрой…

Страница 9

7

RUS

ПРОВЕРКА ПЕРЕДАЧИ РЧ

Важно расположить приемное устройство и центр управления в

местах, где сигнал РЧ не прерывается. Диапазон приема между

центром управления и приемным устройством на открытой

территории составляет 60 м. Много факторов могут влиять на

передачу РЧ, сокращая при этом рабочую дистанцию, например,

экранирование толстыми стенами, штукатурная плита с фольгой

в основании, металлические предметы, такие как картотечные

шкафы, общие помехи РЧ и т.д. Однако, диапазон является

достаточным для большинства домашних потребностей.

Рекомендуется проверить передачу РЧ с желаемого

местонахождения центра управления до местонахождения

приемного устройства перед фиксацией центра управления на

стене.

1. Установите заданное значение температуры так, чтобы оно

превышало значение комнатой температуры на несколько

градусов.

2. Подождите несколько секунд. В верхнем правом углу ЖК-

экрана на центре управления должна появиться иконка.

3. Проверьте зеленый СИД на узле приемного устройства. Он

должен гореть.

4. Установите заданное значение температуры так, чтобы оно

было ниже значения комнатой температуры на несколько

градусов. Подождите несколько секунд. Иконка должна

исчезнуть, а зеленый СИД погаснуть.

5. Если при выполнении шага 3 СИД не горит, нажмите кнопку

«СБРОС» и попробуйте разместить центр управления ближе к

приемному устройству, после чего повторите шаги от 1 до 4.

. Альтернативно можно попробовать изменить код адреса, след…

Страница 10

8

RUS

6. Альтернативно можно попробовать изменить код адреса,

следуя инструкции настройки кода адреса РЧ (страница 5)

данного руководства, после чего повторите шаги от 1 до 3.

Имейте ввиду, что кнопку «СБРОС» на центре управления

необходимо нажимать после изменения кода адреса.

УСТАНОВКА ЦЕНТРА УПРАВЛЕНИЯ

Выберите подходящее местоположение для центра управления.

Месторасположение может сильно влиять на его рабочие

характеристики. Если устройство установлено в месте с

плохой циркуляцией воздуха или подвергается воздействию

прямых солнечных лучей, оно не будет надлежащим образом

корректировать температуру в помещении.

Для обеспечения исправной работы центр управления следует

устанавливать на внутренней стене со свободной циркуляцией

воздуха. Найдите место, где семья проводит больше всего

времени.

Не допускайте расположения устройства вблизи нагревательных

приборов (например, телевизора, обогревателя, холодильника)

или в местах попадания прямых солнечных лучей. Во избежание

негативного воздействия вибрации не следует устанавливать

термостат возле двери.

С помощью входящего в комплект шаблона просверлите в стене

два отверстия диаметром 6 мм. Вставьте стеновые анкеры

и затяните левый винт с 3-мм люфтом. Установите центр

управления, надев его на головку винта, и сдвиньте его вправо

(найдите отверстие в виде замочной скважины на задней стенке

термостата). Затяните оставшийся винт, чтобы окончательно

зафиксировать его на месте.

Выделить → Я нашла инструкцию для своего обогревателя здесь! #manualza

manualza.ru

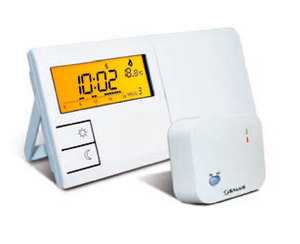

Беспроводной комнатный термостат SALUS Controls 091FLRF

Программируемый беспроводной термостат SALUS Controls 091FLRF представляет собой прибор, объединяющий в себе функции, как комнатного термостата, так и терморегулятора. Программируемый термостат SALUS Controls 091FLRF используется для включения системы нагревания и охлаждения. Его работа заключается в контроле температуры в соответствие с серией запрограммируемых настроек, которые вступают в силу в различное время в течение дня или в течение недели.

Преимущество:

• в модели предусмотрено 9 программ: 6 заводских программ + 3 программы индивидуальной настройки; программирование осуществляется по принципу 5+2 дней, 7дней, по дням недели, индивидуально на каждый день недели;
• 3 уровня регулировки температуры: дневной комфортный, ночной экономный, защита от замерзания
• модель создана для работы системы в режиме нагревания или охлаждения;
• ЖКД с подсветкой; на ЖКД отображаются настройки: день, время, значение температуры, меню, номер активной программы, режимы работы, заряд батареи;
• предусмотрена опция защита от замерзания;
• опция ручной настройки программы, времени, даты, температуры;
• модель состоит из программатора и приемника, которые связаны между собой при помощи радиочастотного сигнала RF; уникальные коды адреса радиочастотного сигнала RF
• работает на частоте 868Мгц, четкий стабильный;
• модель 091FLRF может работать в автоматическом, ручном, безопасном режимах;
• интегрированная подставка для горизонтальной поверхности;
• экономия электроэнергии на 30%, современный стильный дизайн;
• легкое программирование, монтаж, обслуживание.

Технические характеристики:

• Диапазон рабочей температуры: 0C-40C
• Диапазон регулирования температуры: 5C -35C
• Диапазон измерения температуры: 0C -34,5C
• Гистерезис: 0,5C
• Напряжение: 230V/50Hz/2АА батарейки
• Макс. коммутируемый ток: 10 (5) A
• Уровень защиты: IP=30
• Рабочая радио частота: 868 MHz
• Максимально работает на расстоянии: 100м (открытое пространство), 30 м (внутри помещения)

Комнатный термостат для котла, насоса отопления, сервопривода, теплого пола, кондиционера или фанкойла.
