Как проверить греющий кабель на целостность мультиметром?

Строительные материалы, которые в середине прошлого века можно было только «достать», сейчас предлагаются в изобилии. Многие появились не так давно. К примеру, теплые полы или системы антиобледенения кровель, о которых лет 30 назад никто еще и не слышал. А сейчас они доступны и популярны, благодаря своей эффективности. Основным «действующим лицом» подобных систем является греющий кабель. Но при эксплуатации он нередко подвергается воздействию разрушающих факторов, поэтому любой владелец теплого пола должен знать, как проверить греющий кабель на целостность мультиметром.

Contents

• 1 Греющий кабель – виды, область применения, причины неисправности
• 2 Как проверить греющий кабель на целостность мультиметром?
  • 2.1 Вопрос — ответ

Греющий кабель – виды, область применения, причины неисправности

Если говорить о видах, то их всего два:

• резистивные – простые в монтаже и недорогие;
• саморегулирующиеся – с полупроводниковой полимерной греющей жилой; они способные менять свое сопротивление в зависимости от температуры окружающей среды.

Вторые являются более современными, имеют более высокий КПД и поэтому позволяют экономить электроэнергию.

Кабели применяют:

• в системах канализации и водопровода для защиты труб от промерзания;
• для создания систем антиобледенения;
• для обогрева различных резервуаров и емкостей;
• в системах теплого пола.

Принцип действия греющего кабеля прост – он преобразует электрическую энергию в тепловую. Кабель представляет собой замкнутую цепь, двигаясь по которой электроток нагревает его по всей длине.

Оболочка кабеля является особо прочной и герметичной, поэтому он легко выдерживает воздействие влаги и может использоваться как внутри помещений, так и снаружи.

Но, как бы прочна ни была оболочка, она может быть повреждена:

• механическим путем;
• при неправильной укладке, когда радиус изгиба кабеля слишком мал;
• при повреждении муфт, соединяющих контакты греющей жилы.

Если кабель перестал греть, нужно проверять всю систему, в которой он задействован. Чтобы, проверить целостность греющего провода, можно использовать мультитестер.

Как проверить греющий кабель на целостность мультиметром?

Чаще всего рядовой потребитель сталкивается с греющим кабелем, используемым для монтажа теплых полов. Когда система перестает подавать тепло в помещение, приходится разбираться с причинами. Основных точек отказа теплого пола три:

• терморегулятор;
• датчик температуры;
• греющий кабель.

Если первые две проверены и оказались исправными, придется проводить проверку кабеля.

Узнать о его работоспособности можно двумя путями:

• провести визуальную оценку, опираясь на внешние признаки повреждения – расплав изоляции, почернение участка кабеля;
• использовать измерительный прибор, самым доступным из которых является мультиметр.

Проверка проводится в следующем порядке:

1. Прибор устанавливают в режим измерения переменного напряжения и проверяют наличие питающего напряжения на клеммах терморегулятора.
2. Далее нужно проверить сопротивление самого греющего кабеля.  Для этого тестер переводят в режим измерения сопротивления.
3. Всю систему обесточивают, выводы нагревательных элементов отключают от клемм терморегулятора и производят замер.
4. Щупы прибора прикладывают к выводам кабеля.

Показатели на дисплее зависят от мощности кабеля, которые указаны в паспорте на него. Возможные результаты:

• Допускается отклонение сопротивления на 5 – 10% в обе стороны. Поэтому если действительное сопротивление греющего кабеля находится в этих пределах, его считают исправным.
• Превышение сопротивления указывает на повреждение изоляции.
• Показатель сопротивления, стремящийся к бесконечности, сигнализируют о возможном обрыве кабеля.
• Сопротивление равное нулю говорит о коротком замыкании.

Если проверка показала неработоспособность кабеля, придется заниматься поиском мест повреждений и ремонтом.

Видео:

Вопрос — ответ

Вопрос: Как можно найти место повреждения кабеля системы теплого пола, не разбирая само покрытие?

Имя: Александр

Ответ: После проверки мультиметром, показавшей на неисправность греющего кабеля теплого пола, нужно как можно точнее найти место повреждения. В этом поможет такой прибор как тепловизор, фиксирующий инфракрасное излучение. В том месте, где кабель не работает, равномерность излучения изменена. Специалист, выполняющий проверку, быстро определит область возможной поломки.



Вопрос: Проверка мультиметром показывает, что кабель в норме, но он почему-то не работает?

Имя: Ярослав

Ответ: Возможно, неисправность локализована в распределительном щитке. Нужно проверить УЗО или автомат.



Вопрос: Пол плохо греется, а мультиметр показывает пониженное напряжение в сети. Что делать?

Имя: Матвей

Ответ: В данном случае поможет стабилизатор напряжения. Но причину стабильно пониженного напряжения в сети нужно все-таки выяснить в энергоснабжающей организации, поскольку это явление не нормальное.



Вопрос: Какой греющий кабель лучше? И как это проверить мультитестером?

Имя: Егор

Ответ: Проверять тестером здесь ничего не нужно. Саморегулирующийся кабель считается более современным. Он лучше защищен от перегрева, особенно в таких местах, где стоит стационарная мебель. Обычно под ней теплый пол не монтируют, но при необходимости перемещения крупногабаритной мебели на другой участок пола, перегрев все же возможен. Кроме того, такой кабель позволяет значительно снизить расход электроэнергии.



Как проверить греющий кабель.

Какой кабель лучше?

Чтобы оценить качество саморегулирующегося греющего кабеля необходимо изучить паспорт с заявленными характеристиками, сертификат электро- и пожаробезопасности, а также его основные внешние и рабочие свойства.

Большинство производителей заявляет общие характеристики мощности, максимальной рабочей температуры, а также срок службы. Данные параметры не являются стандартизированной величиной, то есть не проходят проверку при сертификации. Сертификат подтверждает безопасность работы нагревательного кабеля при соблюдении соответствующих условий эксплуатации.

Таким образом, рабочие характеристики кабеля, заявленные в каталогах производителя, можно проверить лишь опытным путем. Некоторые исследования довольно просты, и дают общее представление о качестве кабеля. Более сложные испытания проводятся в специализированных лаборатория, с соблюдением условий и технологии измерения исследуемых параметров.

В приведенном примере исследуются характеристики саморегулирующегося нагревательного кабеля трех разных производителей. Кабель без оплетки, линейной мощностью 16 Вт/м, применяемый для обогрева бытовых трубопроводов под теплоизоляцией.

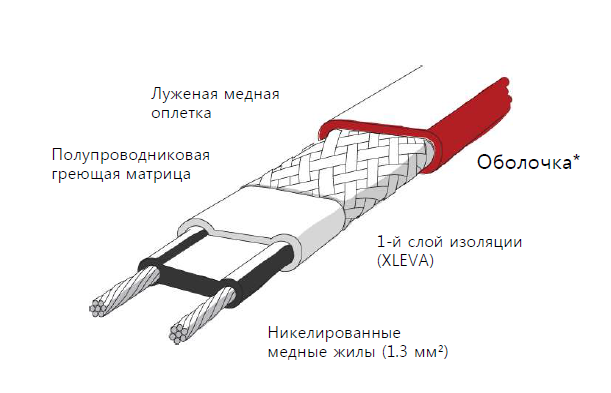

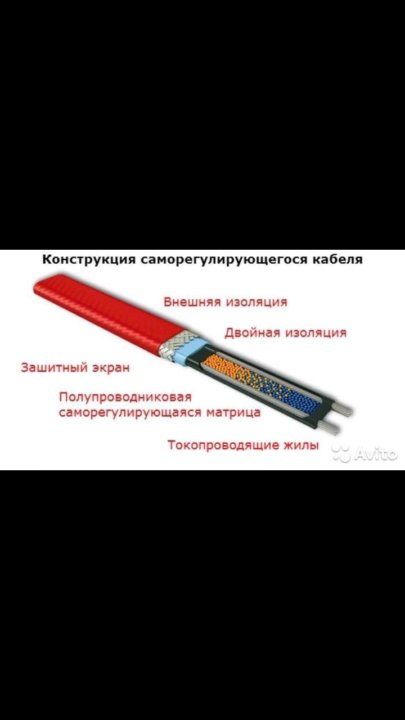

Состав и строение саморегулирующегося кабеля

Рабочие характеристики греющего кабеля напрямую зависят от:

• Строения нагревательного кабеля (количество оболочек, их толщина, диаметр токоведущих жил).
• Качества материалов, применяемых в оболочках, саморегулирующейся матрице и токоведущих жилах.
• Технологии изготовления (плотность прилегания оболочек, наличие воздушных пузырьков в составе полимера).

Для соблюдения технологии исследования взято 3 отрезка греющего кабеля длиной 1м. Для сравнения внешняя и внутренняя оболочки отделены от саморегулирующейся матрицы. Исследуются механические свойства – внешний вид, жесткость, плотность прилегания, а также измеряется толщина каждого элемента.

Параметр нагревательного кабеля	Описание	Образец №1	Образец №2	Образец №3
Толщина наружной оболочки, мм	Измерение осуществлялось микрометром	0. 75	0.95	0.85
Толщина внутренней оболочки, мм	Измерение осуществлялось микрометром	0.51	–	0.5
Диаметр скрученной токоведущей жилы, мм	Измерение осуществлялось микрометром	1.3	1.15	1.35
Количество и диаметр токоведущих жил, мм	Измерение осуществлялось микрометром	19 жил по 0.24мм	19 жил по 0.23мм	7 жил по 0.49мм

Гибкость оболочек обуславливает соблюдение минимального радиуса изгиба кабеля. Отсутствие воздушных пузырей на сгибе, умеренная упругость кабеля говорит о соблюдении технологии изготовления и равномерности толщины оболочки. Эти характеристики влияют на удобство монтажа кабеля и стойкость оболочек к внешним воздействиям. В данном исследовании Образцы №1 и №3 полностью соответствуют требованиям к механическим свойствам греющего кабеля. Образец №2 имеет более жесткую внешнюю оболочку, что делает кабель менее гибким – это усложняет монтаж на мелких деталях трубопровода.

В процессе исследования Образца №2 не удалось отделить внутреннюю оболочку от матрицы (Рисунок 1). Это значительно затрудняет зачистку токоведущих жил в процессе монтажа, увеличивая срок работ. Кроме того, при зачистке велика вероятность их повреждения.

Также на внутренней стороне внешней оболочке Образца №2 обнаружены следы спекания. Вероятнее всего была нарушена технология производства кабеля, а именно – превышена температура (Рисунок 2).

Рисунок 1

Рисунок 2

Рисунок 3

Диаметр токоведущей жилы греющего кабеля определяет максимальную длину секции греющего кабеля.

Большая максимальная длина греющей части кабельной секции позволяет:

• Уменьшить количество соединений в системе обогрева, что во-первых, экономит время монтажа, а во-вторых, повышает надежность системы.
• Экономит количество соединительных элементов.
• Уменьшает длины силовых кабелей.

В данном исследовании максимальная длина секции Образца №3 соответствует каталожному значению, указанному производителем и значительно превышает данный параметр Образцов №1 и №2.

Параметр нагревательного кабеля	Описание	Образец №1	Образец №2	Образец №3
Сечение токоведущей жилы, мм2	Вычислено по формуле S=N*3.14*d*d/4, где N – количество жил, d – диаметр жилы	0.86	0.79	1.31
Максимальная длина нагревательной секции в зависимости от сечения токоведущей жилы	Определяется допустимый длительный ток с учетом поправочного коэффициента на нагрев жилы от матрицы (К=0.61) в зависимости от сечения токоведущей жилы по ПУЭ.*	101	93	135

Для сечения 1.32мм2 принято 16А*0.61=9.76А, сечения 0.86мм2 принято 12А*0.61=7.32А, для сечения 0.79мм2 принято 11А*0.61=6.71А. Далее вычисляется по формуле L=U*Iдоп/Pуд, где L-длина секции, U=220В – напряжение сети, Iдоп – допустимый длительный ток, Pуд=16Вт/м – удельная мощность кабеля.

Таким образом, система обогрева выполненная на базе Образца №3 будет экономически более выгодной при всех прочих равных условиях.

Мощность греющего кабеля и стартовые токи напрямую зависят от сопротивления токоведущей жилы. При тестировании сопротивление и пусковой ток измеряется при комнатной температуре и при температуре кабеля -15°С. Чем ниже коэффициент стартового тока, тем меньше возрастает мощность греющего кабеля (от номинальной) при включении системы.

Меньший коэффициент стартового тока:

• Экономия энергии при запуске системы
• Дольше срок службы греющего кабеля (меньшее воздействие на полупроводниковую матрицу)
• Меньший номинал пускозащитной аппаратуры (ниже её стоимость)
• Меньшее сечение силовых кабелей
• Выше надежность системы

Так как пусковой ток связан с площадью сечения токоведущей жилы, самый низкий СТ показал Образец №3.

Параметр нагревательного кабеля	Описание	Образец №1	Образец №2	Образец №3
Сопротивление в “холодном” состоянии при температуре окружающей среды, Ом	Измерение осуществлялось мультиметром при температуре Токр=24С	1570	1350	2360
Пусковой ток при температуре окружающей среды, А	Измерение осуществлялось многофункциональным измерителем мощности при температуре Токр=24С	0. 226	0.283	0.136
Пусковая мощность при температуре окружающей среды, Вт	Вычислено по формуле Pст=U*Iст, где Pст – пусковая мощность, U=220В – напряжение сети, Iст – пусковой ток	49.72	62.26	29.9
Сопротивление в “холодном” состоянии при температуре Т=-15С, Ом	Образец помещен в морозильную камеру на время не менее 4 часов. Температура морозильной камеры Т=-15С. Измерение осуществлялось мультиметром сразу после изъятия из морозильной камеры	917	840	1000
Пусковой ток при температуре Т=-15С, А	Образец помещен в морозильную камеру на время не менее 4 часов. Температура морозильной камеры Т=-15С. Измерение осуществлялось многофункциональным измерителем мощности сразу после замера сопротивления	0.318	0.366	0.227
Пусковая мощность при температуре Т=-15С, Вт	Вычислено по формуле Pст=U*Iст, где Pст – пусковая мощность, U=220В – напряжение сети, Iст – пусковой ток	69. 9	80.5	49.9
Номинальный ток в установившемся режиме, А	Измерение осуществлялось многофункциональным измерителем мощности при температуре Токр=24С спустя 15 минут после включения кабеля	0.073	0.088	0.039

Соответственно при понижении температуры пусковая мощность возрастает. Подробную таблицу зависимостей мощности греющего кабеля от температуры окружающей среды, вы можете найти в следующем разделе.

Рисунок 1

Рисунок 2

Рисунок 3

Температура нагрева саморегулирующегося кабеля, применяемого для обогрева трубопроводов под теплоизоляцией и соответствующего низкотемпературному классу Т6 по нормам не должна превышать 65°С. Это необходимо для безопасной эксплуатации кабеля под теплоизоляцией, имеющей низкую температуру плавления, а также при обогреве пластиковых трубопроводов.

При тестировании (комнатная температура) Образец №1 показал нагрев до 61°С. Следовательно, при более низкой температуре окружающей среды под теплоизоляцией этот показатель будет гораздо выше. Образец №2 при тестировании нагрелся до 55°С. Это не критическая температура, но она находится на границе класса. Образец №3 показал температуру нагрева 43°С, что соответствует каталожному значению, а также температурному классу Т6.

Параметр нагревательного кабеля	Описание	Образец №1	Образец №2	Образец №3
Максимальная температура нагрева кабеля в установившемся режиме, С	Измерение осуществлялось пирометром в нескольких точках. В протоколе указано максимальное значение из всех измеренных	55	61	43

Несоблюдение температурного режима ведет не только к перерасходу электроэнергии, но и к возможным повреждениям трубопровода и теплоизоляции, а также выхода системы из строя.

Таким образом, можно заключить, что при внешней схожести образцов кабеля и заявленных производителем характеристиках, качество и производственные особенности саморегулирующихся лент различны. Проведенное тестирование полностью прошел только один Образец №3. Для того, чтобы убедиться в качестве приобретаемого кабеля, необходимо не только оценивать сопроводительную документацию, но и запрашивать результаты тестирований, проводимых производителями, зафиксированные в протоколах испытаний.

Проверил: Евгений Щипунов

Главный инженер ООО «СКО Альфа-проджект»

Греющий кабель с гарантией производителя

Саморегулирующийся кабель SAMREG 16-2

95 р. / м

Саморегулирующийся кабель SAMREG 24-2CR

280 р. / м

Саморегулирующийся кабель SRG30-2CR-UV

340 р. / м

Вам также помогут статьи

WhatsApp

Обратиться к производителю

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Применение греющего кабеля

Комментарии

Комментарии для сайта Cackle

Поиск неисправностей саморегулирующихся кабелей обогрева

Поиск неисправностей саморегулирующихся кабелей обогрева | нвент

Ранее в блоге мы обсуждали, как подготовить завод к зиме, и давали советы по безопасности в зимнее время в промышленных условиях. Сегодня мы обсуждаем, как проводить техническое обслуживание при обнаружении неисправности на саморегулирующемся греющем кабеле.

В случае неисправности кабеля электрообогрева действуйте осторожно. Некоторые из первых шагов, которые необходимо предпринять, включают проверку наличия правильных разрешений на работу, отключение питания от цепи и проверку с помощью вольтметра. Убедитесь, что между электрической панелью и кабелем электрообогрева нет (полевых) термостатов. В случае наличия (полевого) термостата всегда отсоединяйте силовые кабели с обеих сторон и изолируйте провода, чтобы не получить ложных показаний.

Мы предлагаем разделить задачу на три части, которые следует выполнять по порядку. К ним относится адресация силового кабеля, нагревательного кабеля и термостатов. Для проведения надлежащего обслуживания на месте выполните следующие действия:

Кабель питания

1. Отсоедините кабель питания от панели и изолируйте провода.
2. Откройте распределительную коробку питания в полевых условиях и отсоедините кабель(и) электрообогрева от клемм.
3. Перед началом проверки мегомметром помните о связанных с этим рисках при проверке термостата.
4. Проверка мегомметром силового кабеля между распределительной коробкой и панелью.
   • В случае низкого значения IR <10 МОм обязательно проверьте, не установлены ли промежуточные распределительные коробки. Если это так, отсоедините силовые кабели и проверьте каждую секцию силовых кабелей.
5. Выполните «проверку контура» на каждом кабеле(ях) питания.
6. В случае неисправности кабеля питания отремонтировать или заменить.

Кабель обогрева

1. Проверка мегомметром кабеля(ов) обогрева от распределительной коробки питания
   В случае низкого значения IR <10 МОм, вы можете определить неисправность, выполнив следующие действия:
   • В кабеле электрообогрева
     • Убедитесь, что кабель электрообогрева состоит только из одной секции. В случае установленных Т-образных коробок отсоедините кабель от Т-образной коробки и соедините отдельные секции.
     • Пройдите вдоль линии, сосуда или прибора и убедитесь, что кабель электрообогрева не поврежден. Поскольку большая часть кабеля будет покрыта теплоизоляцией, вероятность обнаружения повреждений мала. Постарайтесь выяснить, когда и где он работал, и проверьте, не было ли в то время случаев повреждения кабеля EHT.
     • Другим вариантом является использование ручных локаторов повреждений кабелей, которые посылают небольшой электрический импульс в кабель электрообогрева.
   • В распределительной коробке
     • Иногда дефект возникает не в греющем кабеле, а в клеммах распределительной коробки. Влага или вода в коробке могут создать путь утечки тока, что приведет к срабатыванию ELCB. Проверьте наличие влаги в коробке и убедитесь, что коробка по-прежнему надежно закрыта.
     • Возможно, что кабели в клеммах плохо подсоединены или отсутствуют, если при зачистке и подключении были выполнены неправильные действия.
   • В торцевом уплотнении
     • Неисправности торцевых уплотнений могут возникать, но редко. Это также случай, когда неправильная работа может привести к попаданию влаги или воды в торцевое уплотнение. В этом случае замените торцевое уплотнение.

Термостаты

1. В случае механического термостата используйте вольтметр, чтобы убедиться, что внутреннее реле все еще включается и выключается. Замените в случае неисправности.
2. Для электронных термостатов могут потребоваться дополнительные меры предосторожности, поскольку на термостат необходимо подавать напряжение.
3. При имитации низкой температуры с помощью резистора или повышении уставки термостата термостат включится.
4. С помощью вольтметра проверьте, переключается ли внутренний контактор. Обязательно верните уставку к исходному значению после теста.

Помните : эти шаги представляют собой краткий обзор того, как проводить поиск неисправностей на кабелях электрообогрева. Всегда следуйте спецификациям вашего производителя и местным правилам техники безопасности. Если вы не уверены или чувствуете себя некомфортно после выполнения этих шагов, обратитесь к местному специалисту для проведения осмотра.

Тестирование, тестирование… Готов ли ваш нагревательный кабель к зиме?

Вы, наверное, слышали, что все сущее имеет тенденцию к беспорядку или хаосу. Пока вы читаете это, на вашем столе скапливается пыль, ваша рубашка становится все более мятой, а ваш кофе испаряется. Без постоянной поддержки все и все впадут в нарастающий беспорядок и, в конце концов, в хаос. Это включает в себя ваш кабель обогрева.

Тот факт, что прошлой зимой он отлично работал, не означает, что провод обогрева крыши будет работать и в этом сезоне. Если вы выключили его прошлой весной и с тех пор не смотрели на него, сейчас, вероятно, самое подходящее время для тестирования и настройки нагревательного кабеля. Помните, вы не хотите узнать, что у вашей системы обогрева крыши возникли проблемы после пурга века.

(Andras Adam / unsplash)

Перед тестированием вашей системы наши обученные специалисты Wasatch Heat Cable рекомендуют начать с тщательного визуального осмотра нагревательного кабеля. Есть ли места, где кабель изношен, поврежден или порезан? Все соединения выглядят безопасными? Черепица, расположенная рядом с тепловым кабелем, цела и не повреждена? Если ваша нагревательная лента или крыша имеют видимые повреждения, рекомендуется обратиться к профессиональному установщику нагревательной ленты, прежде чем приступать к ремонту.

Предостережение: Если вы планируете самостоятельно выполнить какой-либо ремонт, перед началом работы убедитесь, что электричество на нагревательной ленте полностью отключено. Кроме того, при первом включении системы желательно, чтобы рядом с вами был еще один человек, наблюдающий за кабелем, чтобы вы могли немедленно отключить питание, если увидите искры или огонь.

Теперь, когда у нас есть заявления об отказе от ответственности, давайте обсудим несколько наиболее распространенных проблем, с которыми вы можете столкнуться при включении нагревательного кабеля после долгого летнего сна.

Система не включается

Взгляните на электрическую панель управления, где находится выключатель нагревательного кабеля. Вы захотите проверить, находится ли выключатель в положении «выключено» или отключен (в центре). Если выключатель выключен, верните переключатель в положение «включено». Если он сработал, вы можете сбросить его, сначала выключив, а затем снова включив выключатель. Ваш нагревательный кабель включается? Если ответ отрицательный, давайте продолжим копать.

Далее найдите главные выключатели нагревательной ленты. Эрик Уиммер, генеральный директор Wasatch Heat Cable, предполагает, что они часто располагаются в одном из трех мест: в шкафу для верхней одежды у входа, за поворотом входной двери или в гараже. Убедитесь, что они находятся в положении «включено» и готовы к работе.

Если нагревательная лента по-прежнему не включается или включается, но не излучает тепло, проверьте контроллер нагревательной ленты. Это прямоугольная коробка с датчиком температуры и светодиодной подсветкой снаружи. Внутри вы найдете еще один выключатель, а может быть, два или три, в зависимости от того, сколько у вас цепей. Этот GFEP (защита оборудования от замыканий на землю) имеет переключатель, очень похожий на выключатель, который вы рассматривали ранее. «Если с вашей нагревательной лентой возникнут какие-либо проблемы, [выключатель] сработает и разорвет цепь», — сказал Виммер. Поверните переключатель в положение «включено» и закройте коробку. Если ваш кабель не запускается, и вы видите, что этот выключатель снова сработал, у вас могут быть более серьезные проблемы, для решения которых требуется поставщик услуг по тепловому кабелю.

Слишком высокая или слишком низкая температура

Если кажется, что ваш саморегулирующийся нагревательный кабель не поддерживает нужную температуру, вы можете проверить несколько вещей. С помощью вольтметра проверьте питание в кабельной соединительной коробке и на концевом уплотнении кабеля. Если вы начинаете с 120 вольт и заканчиваете 0 вольт, один или оба ваших провода шины повреждены, и вам необходимо их отремонтировать или заменить. Опять же, если вы не являетесь сертифицированным электриком или не имеете большого опыта работы с электропроводкой, лучше всего вызвать специалистов.

Другими приборами, заслуживающими внимания, являются термостат и датчики температуры. Настроен ли термостат на правильную температуру и подключен ли он к закрытию при достижении этой уставки? Если нет, то, вероятно, требуется повторная калибровка. Обратитесь к руководству по использованию, прилагаемому к вашему кабелю, чтобы еще раз проверить проводку как для термостата, так и для датчиков. Неправильная установка может легко отключить нагревательную ленту при температуре, которую она должна включить, что впоследствии вызовет у вас большие головные боли.

Кроме того, если датчики температуры неправильно размещены рядом с источниками тепла, например, в солнечном месте или рядом с теплым вентиляционным отверстием, нагревательная лента не нагреется до соответствующей температуры, чтобы предотвратить замерзание. Как правило, датчики следует устанавливать на самых холодных участках крыши.

Вы хотите найти время, чтобы настроить систему нагревательного кабеля сейчас, пока не пошел снег, сказал Виммер.
