ООО Самсон-Тюмень.Специализированная арматура

  • Односедельные клапаны
  • Поворотные клапаны с сегментным затвором
  • Дисковые затворы
  • Шаровые краны
  • Регуляторы прямого действия
  • Приводы
  • Осесимметричные клапаны
  • Специализированная арматура
  • Обвязка регулирующей арматуры
SAMSON предлагает полнопроходную, проходную и поворотную арматуру для специальных применений для предприятий нефтегазохимической, атомной, пищевой, криогенной, гигиенической, септической промышленностей и др. отраслей.

Криогенные седельные или угловые клапаны SAMSON выдерживают температуру от -273°C до +65°C. Арматура криогенного назначения используется при разделении газов, конденсации паров жидкостей и др. процессах.

Гигиенические и асептические регулирующие клапаны SAMSON изготовлены из нержавеющей стали и внутренними покрытиями из PTFE/PFE или с механической обработкой, разработанных для системы CIP/SIP (мойка/стерилизация на месте).

Для соблюдения строгих правил по отношению к чистоте оборудования применяется обработка патрубков паром. Асептические и гигиенические клапаны Samson доступны в размерах от 6 мм до 127 мм. SAMSON также производит гигиенические регуляторы давления для использования в гигиенических и асептических отраслях. Паропреобразующие клапаны SAMSON одновременно снижают давление и температуру перегретого пара до давления и температуры насыщенного пара путем впрыска в пар воды после точки местного сужения (vena contracta). Паропреобразующие клапаны поставляются как в проходном, так и в угловом исполнении, размером от 50 мм до 508 мм, со значениями номинального давления от 20 бар до 150 бар.

Вся продукция SAMSON представляет собой модульную конструкцию и использует пневматические и электрические приводы с цифровыми пневматическими или электрическими позиционерами. Остальное оборудование и детали такие, как сильфонные уплотнения, обогревающие рубашки, шумопонижающие гарнитуры и усилители при необходимости могут быть добавлены в конструкцию регулирующего узла.


Регулирующий клапан для природного газа тип VNG
Регулирующий VNG-клапан предназначен для газов, находящихся под высоким давлением, и его редукции, особенно рекомендуется для природного газа при высоких эррозионных требованиях. Устройство состоит из регулирующего клапана, пневматического привода тип М и позиционера.
подробнее…
Запорно-регулирующий PTFE-клапан BR 1z

PTFE-клапан предназначен для высокоагрессивных сред в химической промышленности с высокими требованиями к производственному оборудованию.
• условный диаметр ДУ 20 до ДУ 100;
• условное давление РУ 10/16;
• температура до 150°C.
подробнее…
3-ходовой PTFE-футерованный клапан BR 1d
PTFE-футерованный распределительный клапан для агрессивных сред предназначен для использования в химической индустрии с высокими требованиями к производственному оборудованию.
• условный диаметр ДУ 25 до ДУ 150 или Ду1”…Ду6”;
• условное давление РУ 10/16;
• температура до 200°C.
подробнее…
Запорно-регулирующий PTFE-клапан BR 1z

PFA-футерованный клапан предназначен для использования в фармацевтической и химической промышленности, а также в пищевой промышленности в области. Кроме того, клапан хорошо приспособлен для установок стерилизации горячим паром, а также для высокоагрессивных и кристаллизующихся сред.
• условный диаметр ДУ 25 до ДУ 50 или Ду 1”…2”;
• условное давление РУ 10/16;
• температура до 140°C.
подробнее…
PFA-футерованный регулирующий клапан BR 1b
PFA-футерованная арматура для агрессивных сред, особенно при высоких требованиях на химических установках.
• условный проход от Ду 25 до Ду 100 a также от 1“ до 4“;
• условное давление РУ 10/16;
• температура до 200°C.
подробнее…
PTFE-футерованный регулирующий клапан BR 1a в исполнении ANSI
PTFE-футерованная арматура предназначена для агрессивных сред, особенно при высоких требованиях на химических установках.
• условный проход от 1“ до 4“;
• условное давление ANSI Class 150;
• температура до 200°C.
подробнее…
PTFE-футерованный регулирующий клапан BR 1a
PTFE-футерованная арматура предназначена для агрессивных сред, особенно при высоких требованиях на химических установках.
• условный проход от Ду 25 до Ду 150 или 6“;
• условное давление РУ 10/16;
• температура до 200°C.
подробнее…
Пневматический паропреобразователь тип 3281-1 и 3286-1.
Паропреобразовательный клапан тип 3281 и 3286

Привод с проходным или угловым клапаном для технологических установок.
• условный диаметр Ду 50 до 200;
• условное давление Ру 16 до 160;
• температура до 500°C.
• температура окружающей среды -40 до +80°C.
подробнее…
Пневматический регулирующий клапан тип 3347-1 и тип 3347-7
Асептический угловой клапан тип 3347

Асептический регулирующий и запорно-регулирующий клапан для пищевой и химико – фармацевтической промышленности
• условный проход от Ду 15 до Ду 125 – ½″ до 5″;
• максимальное давление 16 атм – 240 psi;
• температура среды –40 … +150 ºC ⋅ до 300 ºF.
подробнее…
Пневматический регулирующий клапан Тип 3349-1 и Тип 3349-7
Асептический угловой клапан Тип 3349
с мембраной USP-VI

Регулирующий клапан для асептического применения в фармацевтической и пищевой промышленности согласно нормам DIN или ANSI с мембраной USP-VI.
• условный диаметр DN 15 … 50 · NPS ½ … 2;
• максимальное давление 10 бар · 150 psi;
• температурный диапазон 0 … 160 °C · 32 … 320 °F
подробнее…
Пневматический регулирующий клапан тип 3249-1 и тип 3249-7
Гигиенический угловой клапан тип 3249

Регулирующий клапан для фармацевтической и пищевой промышленностей промышленностей
• условный диаметр Ду 15 до 80 ⋅ ½″ до 3″;
• максимальное давление 10 атм – 150 psi;
• температурный диапазон –10 до 130 ºC – 15 до 266 ºF
подробнее…

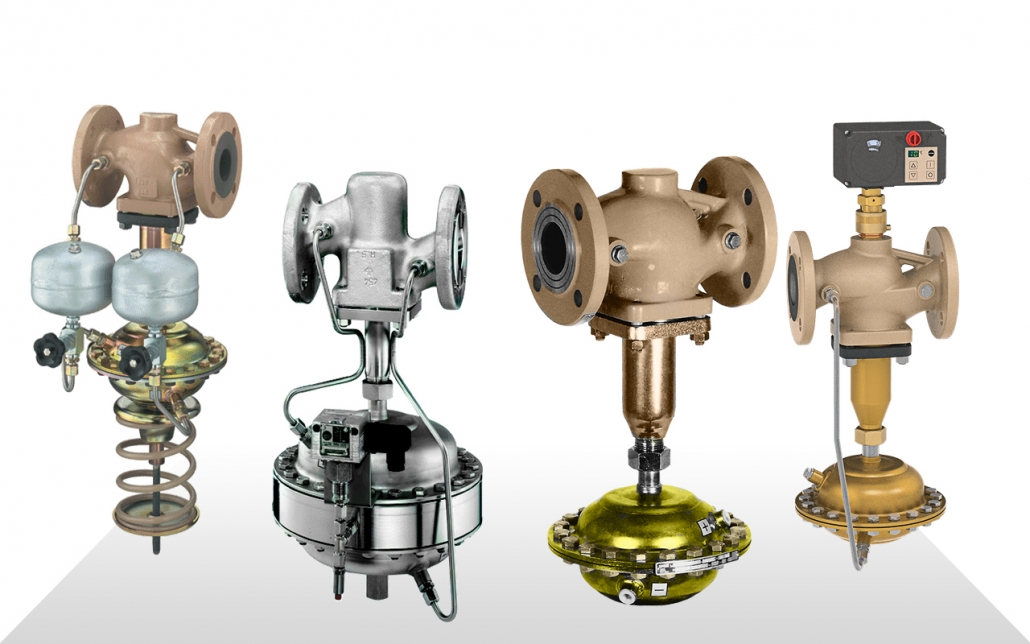

ПРегуляторы давления прямого действия, серия 2371
Редукционный клапан для фармацевтической и пищевой промышленности тип 2371-11

• Диапазоны задаваемых давлений от 0,3 до 6 бар (5…90 psi).
• Kvs от 2 до 5,2 (Cv от2,5 до6).
• Ду 15…50 ( Ду ½”…2” ) ● Ру 10.
• Назначение – для жидкостей и газов при температуре -20 … +130 °C (14…266°F).
• Максимальное рабочее входное давление 10 бар ( 150 psi ).
подробнее…
Редуктор давления пара Тип 39-2
Редуктор давления пара Тип 39-2 предназначен для регулирования давления водяного пара на выходе клапана по установленной заданной значений.
• Задаваемые значения 0,02 до 16 бар.
• Номинальный диаметр клапана DN 15 до 50.
• Номинальное давление PN 16 и PN 25.
• Для водяного пара до макс. 350 °С.
подробнее…
Редуктор давления пара – с пневматическим задатчиком значения – Тип 2434
Редуктор давления пара Тип 2434 предназначен для регулирования давления водяного пара на выходе клапана – при постоянном входном давлении p1 = 6 бар – до заданного значения pSoll в диапазоне от 0,3 до 3 бар, задаваемого пневматическим задатчиком при помощи управляющего давления pS.
• диапазон заданных значений от 0,3 до 3 бар
• клапаны DN 15, 20 и 25
• условное давление PN 25 и 40
• для водяного пара до макс. 170 °C
подробнее…
Редуктор давления пара Тип 39-2
Редуктор давления пара Тип 39-2 предназначен для регулирования давления водяного пара на выходе клапана по установленной заданной значений.
• Задаваемые значения 0,02 до 16 бар.
• Номинальный диаметр клапана DN 15 до 50.
• Номинальное давление PN 16 и PN 25.
• Для водяного пара до макс. 350 °С.
подробнее…
Редуктор давления пара – с пневматическим задатчиком значения – Тип 2434
Редуктор давления пара Тип 2434 предназначен для регулирования давления водяного пара на выходе клапана – при постоянном входном давлении p1 = 6 бар – до заданного значения pSoll в диапазоне от 0,3 до 3 бар, задаваемого пневматическим задатчиком при помощи управляющего давления pS.

• диапазон заданных значений от 0,3 до 3 бар
• клапаны DN 15, 20 и 25
• условное давление PN 25 и 40
• для водяного пара до макс. 170 °C
подробнее…
Типовые регуляторы режима горения Тип 5 D
Регулирование температуры в подающем трубопроводе водогрейных котлов с топками для твёрдого топлива. Горизонтальная или вертикальная установка. Регуляторы сертифицированные по типовым испытаниям по DIN EN 14597 для систем по DIN EN 12828.
подробнее…
Конденсатоотводчики. Конденсатоотводчик быстрого действия Тип 13 Е
Для отвода конденсата из нагреваемых паром установок, теплообменников, обогревателей, нагревательных приборов, паропроводов и аналогичных приборов.
• Система испарения жидкости PN 16.
• Рабочий диапазон от 0,01 до 10 бар.
• 200 °C.
• Комбинированный угловой или проходной клапан.
• Резьбовое соединение.
подробнее…
Эксгаустер и вентилятор для пара Тип 3
Для вентилирования и удаления воздуха из работающих на паре трубопроводов, отопительных установок, нагревательных приборов и т.д.
• Макс. 170 °C
• Макс. доп. давление 8 бар
• Резьбовоесоединение.
подробнее…
Вентилятор и эксгаустер для воды, водоотводное устройство для воздуха · Тип 6
Для вентилирования и удаления воздуха из водопроводов, работающих на воде отопительных установок, теплообменников, нагревательных приборов и т.д. Осушение воздухопроводов во всех промышленных областях.
• макс. температура 180°C.
• макс. доп. давление 16 бар (вентилятор и эксгаустер) / 8 бар (водоотводное устройство).
подробнее…
Комплексные решения с применением керамических элементов Cera System
Регулирующие шаровые краны

• Условный проход DN10 – DN 400
• Номинальное давление до PN 40
• температур до 180°C
Для более высокого давления и температуры – специальная арматура:
• давление до PN 160
• температур до 1400°C
подробнее…

Регулирующие клапаны Samson | Киев, Украина — Гидромаш Инжиниринг

    Компания Samson производит регулирующие клапаны серий 240, 250, 280, 290 и V2001 что включают проходные, пневматические, электрические, трёхходовые и угловые клапаны. Данное оборудование применяется в теплоснабжении, вентиляции, энергетике, а также во всех отраслях промышленности.

    Данные серии регулирующих клапанов состоят из клапана и привода. Корпус клапана может изготавливается из чугуна, кованой стали или коррозионно-стойкой кованой стали, а также из специальных материалов. По необходимости могут оснащаться, по выбору, электрическими, пневматическими, ручными или электрогидравлическими приводами.

    Для управления данным оборудованием и сигнализации хода на клапаны устанавливаются позиционеры, конечные выключатели и соленоидные клапаны с присоединением по DIN 60534-6.

Опросной лист для подбора клапана

Серия 240 (проходной клапан тип 3241)

Применение:

    Регулирующие клапаны для технологических промышленных установок, соответствующие стандартам DIN, ANSI и JIS

Характеристики:

  • номинальный диаметр DN 15 … 300 · NPS ½ … 12 · DN 15A … 300A
  • номинальное давление PN 10 … 40 · Class 125 … 300 · JIS 10K/20K
  • температуры –196 … +450 °C · –325 … +842 °F

Свойства:

  • проходной клапан с пневматическим или электрическим приводом
  • корпус клапана по выбору из серого чугуна, чугуна с шаровидным графитом, стального литья, кованой стали, хладостойких и высоколегированных сталей или специальных материалов
  • плунжер клапана с уплотнением мягким, металлическим или металлическим для повышенныхтребований

Варианты исполнения:

  • Тип 3241-7: клапан с пневматическим приводом Тип 3277
  • Тип 3241-1: клапан с пневматическим приводом Тип 3271

Комплектующие: позиционеры, конечные выключатели, соленоидные

Подробная документация Samson серия 240

Серия 240 (трёхходовой клапан тип 3244)


Применение:

    Смесительные или распределительные клапаны для технологических и промышленных установок, соответствующие стандартам DIN и ANSI

Характеристики:

  • номинальный диаметр DN 15 . .. 150 · NPS ½ … 6
  • номинальное давление PN 10 … 40 · Class 150 … 300
  • температуры –196 … +450 °C · –325 … +842 °F

Свойства:

  • трёхходовой клапан с пневматическим или электрическим приводом
  • корпус клапана по выбору из серого чугуна (только исполнение DIN) или стального литья, в том числе коррозионно-стойкого
  • плунжер клапана с металлическим уплотнением

Варианты исполнения:

Стандартное исполнение для температур –10 … +220 °C

  • Тип 3244-7: клапан с пневматическим приводом Тип 3277
  • Тип 3244-1: клапан с пневматическим приводом Тип 3271

Комплектующие: позиционеры, конечные выключатели, соленоидные клапаны.

Подробная документация Samson серия 240

Серия 240 (клапаны тип 3510, 3252)


Применение:

    Регулирующие клапаны для регулирования малых потоков согласно DIN и ANSI

Свойства:

  • проходной или угловой клапан с пневматическим приводом
  • корпус клапана и соприкасающиеся со средой части из нержавеющей стали
  • соединения: резьба G / NPT, концы под приварку или фланцы

Варианты исполнения:

  • Тип 3510-7: клапан на микрорасходы с пневматическим приводом Тип 3277-5
  • Тип 3510-1: клапан на микрорасходы с пневматическим приводом Тип 3271-5 (120 см²)
  • Тип 3252-7: клапан высокого давления с пневматическим приводом Тип 3277-5
  • (120 см²) или Тип 3277 (350 см²
  • Тип 3252-1: клапан высокого давления с пневматическим приводом Тип 3271-5
  • (120 см²) или Тип 3271 (350 см²)

Комплектующие: позиционеры, конечные выключатели, соленоидные клапаны.

Подробная документация Samson серия 240

Серия 250 (проходной и угловой клапан тип 3251, 3256)

Применение:

    Регулирующие клапаны для промышленного технологического оборудования, предъявляющего высокие требования к условиям эксплуатации согласно DIN и ANSI

Свойства:

  • проходной или трёхходовой клапан с пневматическим приводом

Варианты исполнения:

    Стандартное исполнение для температур от –10 до +220 °C (14 … 428 °F), с регулируемым высокотемпературным сальником –10 … +350 °C (15 … 662 °F)

  • Тип 3251-1 или 3256-1: клапан с пневматическим приводом Тип 3271
  • Тип 3251-7 или 3256-7: клапан с пневматическим приводом Тип 3277

Комплектующие: позиционеры, конечные выключатели, соленоидные клапаны.

Подробная документация Samson серия 250

Серия 250 (трёхходовой и проходной клапан тип 3253, 3254)


Применение:

    Регулирующий клапан для технологического оборудования, предъявляющего высокие требования к условиям эксплуатации согласно DIN-/ANSI

Свойства:

  • смесительный или распределительный клапан в зависимости от монтажа плунжера

Варианты исполнения:

    Стандартное исполнение для температур от –10…+220 °C, 14…428 °F

  • Тип 3253-1 с приводом Тип 3271
  • Тип 3254-1 с приводом Тип 3271

Подробная документация Samson серия 250

Серия 280 (клапан тип 3281, 3286)


Применение:

    Паропреобразовательные проходные или угловые клапаны для технологических и теплотехнических установок

Свойства:

  • проходной или угловой клапан

Варианты исполнения:

    Стандартное исполнение для температур от –10…+220 °C, 14…428 °F

  • Тип 3281-1 с приводом Тип 3271
  • Тип 3286-1 с приводом Тип 3271

Подробная документация Samson серия 280

Серия 240 (клапан тип 3345, 3351)


Применение:

    Регулирующие клапаны для вязких, агрессивных и абразивных сред, а также для жидкостей, негорючих газов и пара согласно стандарту DIN, BS или ANSI

Свойства:

  • мембранный или запорный клапан
  • Ду 15 . .. 150

Варианты исполнения:

  • Тип 3345-1
  • Тип 3351

Подробная документация Samson серия 240

Клапаны для гигиенических и асептических сред (тип 3347, 3349)

Применение:

    Угловые регулирующие клапаны без мёртвых зон для пищевой и фармацевтической промышленности

Свойства:

  • Температура 0 … 160 °C
  • Ду 15 … 100

Варианты исполнения:

  • Тип 3347-7 с приводом Тип 3277
  • Тип 3347 с приводом Тип 3379
  • Тип 3349

Подробная документация Samson серия 240

Криогенные клапаны (тип 3248, 3246)

Применение:

    Регулирующий клапан для жидких и газообразных сред в криогенном диапазоне

Свойства:

  • проходной или угловой клапан с пневматическим приводом
  • корпус клапана их хладостойкой нержавеющей стали с концами под приварку, угловой клапан также из алюминия
  • изолирующая вставка со встроенным сильфоном для защиты направляющей штока от обледенения, положение при монтаже – любое
  • подготовка к монтажу в теплоизолированный кожух (Cold Box)
  • замена внутренних элементов возможна без демонтажа клапана

Варианты исполнения:

    Корпус клапана в проходном или угловом исполнении со штуцерами приварными встык и низкотемпературной насадкой, саморегулирующийся V-кольцевой сальник из PTFE или PTFE с углём, плунжер клапана с металлическим или мягким уплотнением

  • Тип 3248-7: криогенный клапан с пневматическим приводом Тип 3277
  • Тип 3248-1: криогенный клапан с пневматическим приводом Тип 3271

Комплектующие: позиционеры, конечные выключатели, соленоидные клапаны

Подробная документация Samson серия 240

Криогенные клапаны с длинной изолирующей вставкой и гасителем циркуляции (тип 3246)

Применение:

    Регулирующий клапан для криогенного применения

Свойства:

  • проходной или трёхходовой клапан с пневматическим приводом
  • корпус клапана из коррозионно-стойкого стального литья
  • уплотнение плунжера клапана металлическое или металлическое для повышенных требований
  • длинная изолирующая вставка
  • гаситель циркуляции для предотвращения протечки среды и воздействия на изолирующую вставку

Варианты исполнения:

    Стандартное исполнение для температур –196 . .. +65 °C (–325 … +149 °F) с длинной изолирующей вставкой, крышкой с муфтой и гасителем циркуляции

  • Тип 3246-1: клапан с пневматическим приводом Тип 3271
  • Тип 3246-7: клапан с пневматическим приводом Тип 3277

Подробная документация Samson серия 240

Дисковые затворы (тип 3331)

Применение:

    Регулирующие краны для технологических промышленных установок

Свойства:

  • дисковый затвор высокого давления · LEUSCH-Тип LTR 43
  • запорно-регулирующие дисковые затворы · PFEIFFER Тип BR 10a, 10e и 14b/31a

Варианты исполнения:

  • Тип 3331: с проходным или косоупирающимся диском для жидких, паро- и газообразных
  • LEUSCH-Тип LTR 43: дисковый затвор высокого давления с тройным эксцентриком и нулевой протечкой в обоих направлениях при максимальном перепаде давления, по запросу сальник в соответствии с требованиями TA-Luft, огнестойкое исполнение, насадка для низких или высоких температур

Комплектующие: позиционеры, конечные выключатели, соленоидные клапаны

Подробная документация Samson серия 240

Регулирующие клапаны с PTFE/PFA-футеровкой

Применение:

    Регулирующие клапаны с футеровкой для регулирования агрессивных жидких сред в химической промышленности

Свойства:

  • проходные или угловые клапаны с пневматическим приводом
  • футеровка PTFE или PFA
  • толщина PTFE-футеровки не менее 5 мм
  • сильфон PTFE

Варианты исполнения:

  • PFEIFFER-Тип BR 1a: проходной клапан с PTFE-футеровкой
  • PFEIFFER-Тип BR 1b: проходной клапан с PFA-футеровкой
  • PFEIFFER-Тип BR 6a: клапан на микрорасходы с PTFE-футеровкой и KVS от 0,005 до 2,5
  • PFEIFFER-Тип BR 8a: угловой клапан с PTFE-футеровкой

Комплектующие: позиционеры, конечные выключатели, соленоидные клапаны, дистанционные потенциометрические датчики

Подробная документация Samson серия 240

Шаровые краны и арматура к поршню для очистки трубопровода

Применение:

    Футерованная арматура с герметичным затвором для химико-технологических и производственных процессов, в частности, для агрессивных сред | Шаровые краны с герметичным затвором для химико-технологических и производственных процессов, в частности для агрессивных сред

Свойства:

  • проходные или угловые клапаны с пневматическим приводом
  • футеровка PTFE или PFA
  • толщина PTFE-футеровки не менее 5 мм
  • сильфон PTFE

Варианты исполнения:

  • Тип PFEIFFER BR 20a: шаровой кран с PTFE-футеровкой
  • Тип PFEIFFER BR 20b: шаровой кран с PFA-футеровкой
  • Тип PFEIFFER BR 22a: шаровой спускной кран из нержавеющей стали
  • Тип PFEIFFER BR 26d: шаровой кран из нержавеющей стали
  • Тип PFEIFFER BR 26s: фланцевый шаровой кран

Комплектующие: позиционеры, конечные выключатели, соленоидные клапаны, дистанционные потенциометрические датчики

Подробная документация Samson серия 240

Поворотные краны VETEC (тип 72.

3 и тип и 72.4)

Применение:

    Регулирующие краны для технологических промышленных установок

Свойства:

  • корпус крана из стального литья, в том числе коррозионно-стойкого, или специальных материалов
  • Ду 25 … 250 мм

Варианты исполнения:

  • Тип 72.3: кран с двойным эксцентриком с сегментным затвором, фланцевое исполнение, DN 25 … 500
  • Тип 72.4: кран с двойным эксцентриком с сегментным затвором, конструкция “сэндвич”, DN 25 … 300

Другие варианты исполнения:

  • с ручным дублёром
  • сальник согласно ТА-Luft (для VETEC Тип 72)
  • дополнительные меры по снижению шума
  • обогревающая рубашка

Подробная документация Samson серия 240

Поворотные краны VETEC (тип 62.7 и тип и 82.7)

Применение:

    Краны с двойным эксцентриком с сегментным затвором для технологических установок и промышленного оборудования

Свойства:

  • корпус крана из стального литья или коррозионно-стойкого стального литья
  • седло с металлическим уплотнением с армированием или без него или с мягким уплотнением

Варианты исполнения:

  • Тип 62. 7/AT: поворотный кран с сегментным затвором с двойным эксцентриком и пневматическим поворотным приводом Тип AT
  • Тип 82.7/AT/R: поворотный кран с сегментным затвором с двойным эксцентриком и пневматическим поворотным приводом Тип R или Тип AT

Другие варианты исполнения:

  • сальник согласно требованиям ТА-Luft
  • специальные материалы
  • фланец типа “шип-паз”, “выступ-впадина” согласно DIN EN 1092-1
  • исполнение для более высоких или низких температур

Подробная документация Samson серия 240

Поворотные краны VETEC (тип 73.x/R и тип 73.x/M)

Применение:

    Регулирующие краны с двойным эксцентриком для технологического оборудования, промышленных установок и нефтепереработки

Свойства:

  • корпус крана из стального литья, в том числе коррозионно-стойкого, или специальных материалов
  • конструкция фланцевая или сэндвич
  • номинальный диаметр DN 25 … 250

Варианты исполнения:

    Стандартное исполнение · Кран с сегментным затвором, с двойным эксцентриком, с поворотным приводом простого действия

  • Тип 73. 3/x: поворотный кран с сегментным затвором DN 25 … 250 с поворотным приводом Тип R или Тип M, фланцевая конструкция с резьбовыми отверстиями, монтажная длина согласно EN 558-1 серия 2
  • Тип 73.7/x: поворотный кран с сегментным затвором DN 25 … 400 (NPS 1 … 16) с поворотным приводом Тип R или M, фланцевая конструкция с проходными отверстиями, монтажная длина согласно EN 558-1 серия 15

Другие варианты исполнения:

  • двойной сальник, либо сальник согласно требованиям TA-Luft
  • уплотнение фланцев паз или выступ
  • поверхность уплотнения под линзу согласно DIN 2696
  • седло, конус и футеровка в керамическом исполнении

Подробная документация Samson серия 240

Регулирующие краны тип 3310/BR 31a

Применение:

    Регулирующие краны для технологических промышленных установок

Свойства:

  • корпус крана фланцевой конструкции из стального литья, коррозионно-стойкого стального литья или из специальных материалов
  • шаровой сегмент с металлическим или мягким уплотнением
  • номинальный диаметр DN 25 . .. 300

Варианты исполнения:

  • Тип 3310/BR 31a: кран с шаровым сегментом с поршневым пневмоприводом тип BR 31a простого или двойного действия
  • Тип 3310/3278: кран с шаровым сегментом с поворотным пневмоприводом Тип 3278 простого действия

Другие варианты исполнения:

  • двойной сальник с контролем утечки или без него
  • ручное управление или ручной дублёр
  • обогревающая рубашка
  • с изолирующей вставкой для диапазона температур –46…+450 °C

Подробная документация Samson серия 240

Клапаны серии V2001 (проходной тип 3321, трёхходовой тип 3323)

Применение:

    Регулирующие клапаны для технологических процессов и промышленных установок, использующих жидкие и газообразные рабочие среды, а также водяной пар. По выбору проходной или трёхходовой клапан согласно DIN или ANSI

Варианты исполнения:

  • Тип 3321/3323-IP – электропневматический регулирующий клапан: i/p-позиционер, встроенный в привод Тип 3372, или позиционер Тип 3725, с плотным затвором, заданные значения 4 . .. 20 мА, давление питания макс. 6 бар, функция безопасности
  • Тип 3321/3323-PP – пневматический регулирующий клапан: пневматический привод с функцией безопасности
  • Тип 3321/3323-E1 – электрический регулирующий клапан: электрический привод Тип 5824 для 230 В/50 Гц и 24 В/50 Гц
  • Тип 3321/3323-E3 – электрический регулирующий клапан: электрический привод Тип 3374 для 230 В/50 Гц или 60 Гц, 24 В/50 Гц или 60 Гц, дополнительно: с функцией безопасности

Другие варианты исполнения:

  • изолирующей вставкой
  • с делителем потока St 1 для снижения уровня шума (по запросу)

Подробная документация Samson серия 240

Клапаны серии V2001 (проходной тип 3531, трёхходовой тип 3535)

Применение:

    Регулирующие клапаны для теплопередающих установок, использующих органические теплоносители согласно DIN 4745. По выбору проходной или трёхходовой клапан согласно DIN или ANSI

Варианты исполнения:

  • Тип 3531/3535-IP – электропневматический регулирующий клапан для масляного теплоносителя: i/p-позиционер, встроенный в привод Тип 3372, или позиционер Тип 3725, с плотным затвором, заданные значения 4 . .. 20 мА, давление питания макс. 6 бар, положение безопасности
  • Тип 3531/3535-PP – пневматический регулирующий клапан для масляного теплоносителя: пневматический привод с функцией безопасности
  • Тип 3531/3535-E1 – электрический регулирующий клапан для масляного теплоносителя: электрический привод Тип 5824 для 230 В/50 Гц и 24 В/50 Гц
  • Тип 3531/3535-E3 – электрический регулирующий клапан для масляного теплоносителя: электрический привод Тип 3374 для 230 В/50 Гц или 60 Гц, 24 В/50 Гц или 60 Гц, дополнительно: с функцией безопасности

Другие варианты исполнения:

  • Взрывозащищённое исполнение с электрическими приводами (по запросу)

Подробная документация Samson серия 240

Проходные клапаны тип 3213/3214/3222/3222 N/3260, трёхходовые тип 3260/3226

Применение:

    Проходные и трёхходовые клапаны для систем отопления, вентиляции и кондиционирования воздуха в сочетании с:

  • электрическими приводами
  • электрическими приводами со встроенным контролером или
  • пневматическими приводами.

    Электрические приводы оснащаются встроенным цифровым контроллером. Регулируемая величина фиксируется подключённым напрямую датчиком Pt 1000, после чего выходной сигнал передаётся на шток привода и перемещает плунжер.

Другие варианты исполнения:

  • Тип 3222 – проходной клапан с плунжером с компенсацией давления

Подробная документация Samson серия 240

Опросной лист для подбора клапана


Самсон-Юг

пищевая
промышленность:

  • переработка молока
  • виноделие
  • производство пива
  • производство напитков
  • маслоэкстакционные заводы
  • переработка зерна
  • тепличные хозяйства
  • переработка мяса
  • арматура для пищевой
    промышленности:

  • клапаны
  • регуляторы
  • сервис

  • В системах автоматизации пищевых производств используется широкий спектр приводной запорно-регулирующей арматуры, производимой компанией SAMSON. На данной странице представленны основные, наиболее востребованные типы клапанов.

    Асептический угловой клапаны серии 3347
    Асептический регулирующий или запорно-регулирующий клапан для пищевой промышленности. Условный диаметр Ду от 15 до 125 ( от ½″ до 5″). Максимальное давление 16 бар. Температура среды –40 … +150 ºC. Угловой клапан тип 3347 оснащается пневматическим приводом тип 3271 (регулирующий клапан тип 3347-1) или пневматическим приводом тип 3277 (регулирующий клапан тип 3347-7) для интегрированного монтажа позиционера. Корпус клапана не имеет мертвой зоны и выполнен из коррозионно-стойкой стали. Уплотнительные материалы, контактирующие с рабочей средой, удовлетворяют FDA – сертификации. Плунжера клапана с металлическим или мягким уплотнением. Разъемное защелка-соединение (Clamp-соединение) между основным корпусом клапана и верхней частью. Клапан может очищаться согласно CIP-методу. Уплотнение между корпусом и верхней частью, а так же между верхней частью и штоком плунжера выполнено при помощи PTFE-втулок. При повышенных требованиях к чистоте рабочей среды поставляются с паровыми затворами.

    Асептический угловой клапан тип 3249
    Регулирующий клапан для фармацевтической и пищевой промышленностей. Условный диаметр Ду от 15 до 80 ( от ½″ до 3″). Максимальное давление 10 бар. Температура среды –10 … +130 ºC. Оснащается пневматическим приводом тип 3271 или пневматическим приводом тип 3277 (регулирующий клапан тип 3347-7) для интегрированного монтажа позиционера. Корпус клапан выполнен из легированной стали WN 1.4404 или 316L, внутренняя поверхность, контактирующая с рабочей средой, полированная специальной тонкой полировкой вращением, 3А-сертификация для исполнения ball-body (шаровой корпус), уплотнительные материалы, контактирующие с рабочей средой, удовлетворяют FDA – сертификации, EHEDG-сертификация при обоих исполнениях корпуса. Корпус клапана не имеет мертвой зоны, а его очистка или стерилизация могут производиться CIP- и SIP-методами. Направляющий шток имеет мембранное уплотнение. Контрольный штуцер обеспечивает контроль утечки через мембрану.

    Асептический угловой клапан Тип 3349
    Регулирующий клапан для асептического применения в фармацевтической и пищевой промышленности. Условный диаметр Ду от 15 до 50 ( от ½″ до 2″). Максимальное давление 10 бар. Температура среды –10 … +160 ºC. Оснащается пневматическим приводом тип 3271 или пневматическим приводом тип 3277 (регулирующий клапан тип 3349-7) для интегрированного монтажа позиционера. Корпус клапана из нержавеющей стали 1.4435 или 316L, соприкасающиеся со средой внутренние поверхности с тонкой расточкой или полировкой, относится к модулю A Директивы DGRL, соответствует требованиям FDA для уплотнительных материалов соприкасающихся со средой соответствует USP класс VI-121°C. Регулирующий клапан имеет корпус без мёртвых зон и в зависимости от оснащения может иметь исполнение с патрубками под приварку. Очистка или стерилизация могут выполняться по методике CIP или SIP. Втулка штока плунжера уплотнена при помощи мембраны. Контрольный штуцер позволяет контролировать утечку в мембране. Клапан предназначен для асептического производства.

    Мембранный клапан тип 3345
    Регулирующий клапан для вязких, агрессивных и абразивных сред. Условный диаметр Ду от 15 до 150 ( от ½″ до 6″). Максимальное давление 10 бар. Температура среды –10 … +160 ºC. Роль плунжера выполняет мембрана. Расход зависит от свободного проходного сечения между мембраной и нижней частью корпуса клапана. Для защиты мембраны, в конструкции предусмотрены ограничители хода штока привода. Оснащается пневматическим приводом тип 3271 или пневматическим приводом тип 3277 (регулирующий клапан тип 3345-7) для интегрированного монтажа позиционера. Корпус клапана серый чугун, чугун с шаровидным графитом, коррозионно-стойкое стальное литье. Благодаря использованию разнообразных материалов футеровки клапан может применяться с широким спектром рабочих сред. Исполнение для пищевой промышленности из коррозионно-стойкого стального литья с концами под приварку для труб по DIN (EN ISO), соединения-клипсы согласно DIN 32676 ⋅ ISO 2852 ⋅ BS 4825, резьбовые соединения согласно DIN.

    Отсечной клапан тип 3353
    Отсечной клапан с пневматическим поршневым приводом. Условный диаметр Ду от 15 до 50 ( от ½″ до 2″). Максимальное давление 40 бар. Температура среды –10 … +180 ºC. Проходной клапан с наклонным шпинделем (с косо расположенным седлом) и тарельчатым плунжером с мягким уплотнением, оснащенный поршневым пневматическим приводом, корпус из нержавеющей стали, допускается использование с рабочими средами: вода, воздух, нейтральные газы и жидкости, масла, пар с максимальной температурой 180°C, коррозионные среды. Стабильная эксплуатационная надежность и низкая стоимость: легко заменяемое мягкое уплотнение плунжера.

    Проходной седельный клапан серии V2001 тип 3321
    Регулирующий или запорно-регулирующий клапан 3321 с пневматическим или электрическим приводом. Условный диаметр Ду от 15 до 100 ( от ½″ до 4″). Максимальное давление 40 бар. Температура среды –10 … +220 ºC. Клапаны предназначены для регулирования потока жидких и газообразных сред, а также для водяного пара. Корпус клапана изготавливается из следующих материалов: чугунное литье для Ру10 и Ру16 или стальное литье для Ру10, 16, 25 и 40. Плунжер клапана выполняется с мягким или металлическим уплотнением. Регулирующие клапаны в качестве дополнительного оснащения могут оборудоваться позиционерами, датчиками конечных положений и датчиками обратной связи.

    Трехходовой седельный клапан серии V2001 тип 3323
    Трехходовой (смесительный или распределительный) клапан с пневматическим или электрическим приводом. Условный диаметр Ду от 15 до 50 ( от ½″ до 2″). Максимальное давление 40 бар. Температура среды –10 … +220 ºC. Корпус клапана изготавливается из следующих материалов: чугунное литье для Ру10 и Ру16 или стальное литье для Ру10, 16, 25 и 40. Плунжер клапана выполняется с металлическим уплотнением. Клапаны в качестве дополнительного оснащения могут оборудоваться позиционерами, датчиками конечных положений и датчиками обратной связи.

    В производственной линейки компании SAMSON так же есть шаровые краны, дисковые затворы, седельные проходные и трехходовые клапаны, дозирующие клапаны, приводы и элементы автоматизации.
    Более подробно продукция нашей компании представленна в каталогах, которые можно скачать по следующей ссылке http://samson.ru/support/support.htm

    SAMSOM Group

    _

    Samson AG MESS und REGELTECHNICK

    Информация о заводе:

    Фирма “САМСОН” основана в Германии, во Франкфурте на Майне в 1907 г. и начала свою с историю с разработки сильфонных регуляторов температуры прямого действия. Имеет почти столетний опыт и является одним из лидеров мирового производства регулирующей арматуры для химической, нефтехимической, нефтеперерабатывающей, газовой, пищевой и химико-фармацевтической промышленностей, а также для систем теплообеспечения.

    Фирма выпускает широкий спектр технически совершенной и надежной регулирующей, отсечной и запорно-регулирующей арматуры с пневмо- и электроприводами, в основном, это, односедельные проходные, угловые, мембранные, трехходовые, паропреобразующие регулирующие клапаны (заменяющие РОУ), быстродействующие отсекатели с плотным закрытием, регулирующие заслонки и поворотные клапаны с сегментным и шаровым затвором, а также регуляторы прямого действия температуры (t), давления (P), перепада давления (дР) и расхода (Q).

    Клапаны предназначены практически для всех видов технологических сред: жидких, газообразных и парообразных, нейтральных, агрессивных, высокоагрессивных взрывоопасных, сред с примесью абразивных частиц и др. Комплектуются пневмо- и электропневмопозиционерами и электрическими позиционерами, аналоговыми датчиками положения, электромагнитными клапанами и конечными выключателями в нормальном и взрывозащищенном исполнении, изготавливаемыми также фирмой “САМСОН”.

    Клапаны и заслонки, в целом, обеспечивают следующие технические параметры: условные диаметры от 15 до 1000 мм; условное давление до 400 атм; перепад давления до 400 атм; температура от -196°C до +500°C; условная пропускная способность от 0,0001 до 4000 м3/час; утечка протока при закрытом клапане до 0,0001% KVS.

    Кроме указанной арматуры, фирма выпускает: многофункциональные электронные цифровые регуляторы для систем отопления; исполнительные органы (проходные и трехходовые клапаны) для систем отопления, вентиляции и кондиционирования; показывающие, cамопишущие приборы и станции регулирования для стандартных электрических и пневматических сигналов; аналоговые электронные регуляторы; пневматические датчики; приборы для измерения давления, перепада давления.

    Очень широк спектр материалов, из которых изготавливаются корпуса регулирующих клапанов и регуляторов прямого действия: латунь, медное литье, серый чугун, чугун с шаровидным графитом, стальное литье, кованная сталь, коррозионностойкие CrNiMo и CrNiMoNb-стали, стали для низких температур и специальные сплавы.

    Химическая промышленность

    На многих предприятиях большой химии оснащение производства регулирующими клапанами SAMSON уже стало привычной картиной. К продукции SAMSON испытывают доверие такие крупные фирмы, как AKZO, BASF, BAYER, DEGUSSA, DSM, MONSANTO, SOLVAY, а также многие другие.

    В ходе разработок серии клапанов SAMSON всегда учитывает пожелания, рекомендации и опыт заказчика – предприятий химической промышленности. Так, например, известная рама NAMUR, предназначенная для надежного крепления позиционера на регулирующем клапане, – это изобретение SAMSON, ставшее стандартом в немецкой химической индустрии.

    SAMSON поставляет химической индустрии серии клапанов для низкого и высокого давления в модульном исполнении, которые могут изготавливаться из разнообразных материалов, а также клапаны высокого давления по IG-стандартам. Применение кованых деталей, самоустанавливающихся сальников, металлических сильфонных уплотнений, разгруженных плунжеров, обогревательных рубашек, а также коррозионно- и износостойких, малошумных конструкций – все это стандарты, которых придерживается SAMSON.

    Для специальных задач, свойственных криогенной технике, PSA-системам, проблемам реализации стерильных процессов, обслуживанию резервуаров-хранилищ, SAMSON предлагает правильные решения. Современные многочисленные периферийные устройства, такие как интеллектуальные позиционеры, магнитные клапаны, пневматические усилители (бустеры), блокировочные реле и концевые выключатели дополняют нашу производственную программу.

    Электроэнергетика

    Для электростанций и установок по переработке отходов SAMSON поставляет весь спектр клапанов: от простых проходных клапанов, клапанов питательной воды, клапанов регулирования минимального расхода, редукционных клапанов и паропреобразователей вплоть до комплектных станций высокого и сниженного давления, а также впрыскивающих пароохладителей.

    В зависимости от величины перепада давления используются многоступенчатый конус или усовершенствованный клеточный тип регулирующего органа.

    Клапаны могут изготавливаться под фланцевые или приварные соединения в виде проходных, угловых или Z-образных конструкций, в кованых или литых корпусах и оснащаться пневматическими, электрическими или гидравлическими приводами с обычным управлением или управлением по протоколам PROFIBUS- или Foundation-Fieldbus.

    Пищевая промышленность

    SAMSON предлагает регулирующие клапаны тип 3347, тип 3249 и тип 3345 специально разработанные для управления асептическими, стерильными процессами, удовлетворяющие особым требованиям пищевой промышленности и производства различного рода напитков. Клапаны могут поставляться под все применяемые виды присоединений: фланцы, резьба молокопроводов, «клипсы-защелки» или патрубки под приварку. Материалы и конструкции клапанов удовлетворяют жестким FDA-требованиям.

    Датчики SAMSON объединяют в себе такие достоинства, как виброустойчивость, точность измерений, малое время реагирования и высокие асептические свойства, которые необходимы для эффективных CIP- и SIP-методов.

    Для различных задач регулирования, таких, например, как пастеризация, стерилизация или кратковременное нагревание SAMSON предлагает конфигурируемые регуляторы и системы автоматизации, обеспечивающие управление рецептурами, последовательностями загрузки рабочих материалов и обслуживание сигнализации.

    Для снабжения установок пищевой продукции водой, сжатым воздухом, углекислым газом, паром и средствами охлаждения SAMSON также предлагает соответствующее решение: комплексный регулирующий контур, состоящий из регуляторов, исполнительных устройств и необходимых датчиков.

    Промышленное оборудование

    На международном рынке производства комплектного промышленного оборудования SAMSON является идеальным партнером. При изготовлении технологического оборудования SAMSON обеспечивает не только поставки всего спектра регулирующих клапанов, выполняемых по различным международным стандартам – DIN, ANSI или JIS. SAMSON обладает также фундаментальными знаниями know-how, полученными в ходе продолжительной опытной эксплуатации своей продукции и ее экспериментальных исследований, проведенных на мощных испытательных стендах, на которых в качестве рабочей среды использовались такие носители, как вода, пар, воздух, а также 2-фазные потоки.

    На испытательных стендах проверяются и оптимизируются клапаны размером до ДУ300 в плане их шумовых характеристик и пропускной способности.

    SAMSON имеет 45 представительств по всему миру и, потому, при необходимости планирования работ и пуска оборудования в эксплуатацию, всегда способен немедленно оказаться «на месте действия», даже, если проект был разработан в Европе, а строительство осуществляется в Азии или Южной Америке. Разумеется, что все международные представительства SAMSON располагают сформированным составом запчастей, благодаря чему обеспечивается быстрое и качественное сервисное обслуживание и выполнение профилактических работ.

    Металлургическая промышленность

    Интенсивное развитие металлургической промышленности послужило толчком для крупных проектов по реконструкции и модернизации производства. В связи с переходом многих металлургических предприятий на европейский стандарт ISO 9000 существенно повысились требования к качеству выпускаемой продукции. В современном производстве металла все чаще применяются новейшие автоматические системы управления, в составе которых находит широкое применение регулирующая арматура компании SAMSON.

    Специфика основных технологических процессов, связанных с выплавкой металла, заключается в подаче необходимых энергоресурсов (как правило это газы: кислород, азот, аргон, воздух, природный газ) в широком диапазоне расхода. С этой задачей идеально справляется седельный клапан серии 240, позволяющий регулировать подачу газа в диапазоне 30:1. Высокая точность и стабильность регулирования позволяет существенно экономить дорогостоящие энергоносители.

    Зачастую для подачи газа к печам применяют трубопроводы низкого давления, в которых невозможна установка клапанов седельного типа. В этом случае для решения задач регулирования применяются заслонки поворотного типа (BR14, 3331) или сегментные клапаны тип 72.4. Потеря давления в таких устройствах составляет всего 0,01 атм. при неизменно высокой точности регулирования.

    Во вспомогательных системах (отопления, вентиляции, тепловодоснабжения) отлично зарекомендовали себя регуляторы прямого действия. Например, для поддержания давления воды в контурах охлаждения печей применяются редукторы давления модели 41-23.

    Нефтеперерабатывающая промышленность

    САМСОН имеет почти сорокалетний опыт производства регулирующих и запорных клапанов для нефтеперерабатывающей промышленности, при температурах перекачиваемых средств от -200°C до + 600°C. Клапаны типа 3241 успешно используются на установках риформинга, гидроочитстки, ЭЛОУ, каталитического крекинга и изомеризации. Клапаны серий 72 и 73 применяются на узлах учета нефтепродуктов, как с пневмо- так и с электроприводом.

    Теплоснабжение

    Централизованное теплоснабжение – это самый экономичный и благоприятный для окружающей среды вид энергоснабжения для отопления помещений и нагрева технической воды, для промышленных и бытовых нужд. SAMSON поставляет в течение десятилетий регуляторы для крупных теплофикационных установок и систем центрального отопления отдельных зданий, а также промышленных и коммунальных сооружений.

    Видеоинтервью с тех.директор Самсон-Контролс (Samson AG Россия) Логинов А.М


    Поделиться

    SAMSON

    О фирме SAMSON

    Компания SAMSON основана в 1907 г. и начала свою историю с разработки сильфонных регуляторов температуры прямого действия. SAMSON AG (торговая марка SAMSON) – фирма и производство расположены во Франкфурте-на-Майне (Германия) на площади более 70 000 м2, являются ядром действующей на международной арене группы предприятий.

    Продукция фирмы SAMSON
    односедельные проходные, угловые, мембранные, трёхходовые, параобразующие регулирующие клапаны, быстродействующие отсекатели с плотным закрытием и регулирующие заслонки с электро- и пневмоприводами, шаровые, а также сегментные клапаны. Вся арматура, при необходимости, комплектуется пневмо- и электропозиционерами (в том числе цифровыми), электромагнитными клапанами и конечными выключателями в нормальном и взрывозащищённом исполнении.
    Корпуса клапанов изготавливаются из серого и ковкого чугуна, стального литья, коррозионностойких литых и кованых CrNiMo-сталей, сталей для низких температур и специальных сплавов, а также с футеровкой из PTFE.

    Клапаны и заслонки, в целом, обеспечивают следующие технические параметры:

    • условные диаметры от 10 до 2100 мм;
    • условное давление до 400 атм;
    • температура от -250° С до 550° С;
    • утечка протока при закр. клапане до 0,0001% Kvs

    Оборудование фирмы SAMSON соответствует международным стандартам EN 29001, ISO 9001, имеет Сертификат соответствия ГОСТ Р, Сертификат Госгортехнадзора.

    РЕГУЛИРУЮЩИЕ КЛАПАНЫ (описания в формате PDF*):

    • Проходной клапан тип 241
    • Трехходовой клапан тип 3244
    • Микроклапан тип 3510, клапан высокого давления тип 3252
    • Проходной клапан тип 251, угловой клапан тип 256
    • Мембранный клапан тип 3345, ОТКР/ЗАКР-клапан тип 3351
    • Угловой клапан для пищевой и фармацевтической промышленности тип 3347 и тип 3249
    • Регулирующие заслонки тип 3331, тип 3335 и тип 237; Pfeiffer тип BR 10a и BR 14b/AT
    • Клапаны с PTFE- или PFA-футеровкой Pfeiffer тип 1а, 1b, 6 (проходные), тип 8 (трёхходовые)
    • Футерованный шаровый кран Pfeiffer тип BR 20A/20b; шаровый кран из легированной стали Pfeiffer тип 22a/26a; переключающая арматура Pfeiffer тип BR 28/29; отборник проб Pfeiffer тип BR 27
    • Клапан с поворотным затвором VETEC тип 72. х/AT, 72.x/R; клапан с шаровым сегментом тип 3310/AT

    РЕГУЛИРУЮЩИЕ КЛАПАНЫ ДЛЯ ОТОПЛЕНИЯ, ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ, А ТАКЖЕ ПРОМ. ПРИМЕНЕНИЯ (описания в формате PDF*)

    • Пневматические и электрические проходные и 3-ходовые клапаны V2001
    • Проходные и 3-ходовые клапаны для масляных теплоносителей V2001
    • Проходные клапаны тип 3213/3214; 3-ходовой клапан тип 3260
    • Проходной клапан тип 3222; 3-ходовой клапан тип 3226
    • Электрические сервоприводы тип 5801, тип 5802

    ПРИВОДЫ (описания в формате PDF*)

    • Пневматические приводы тип 2780, тип 3277 и тип 3271
    • Пневматические поворотные приводы тип 3278 и Pfeiffer тип AT
    • Электрические приводы тип 5824/25 и тип 3374; электрогидравлический привод тип 3274

    ПОЗИЦИОНЕРЫ (описания в формате PDF*)

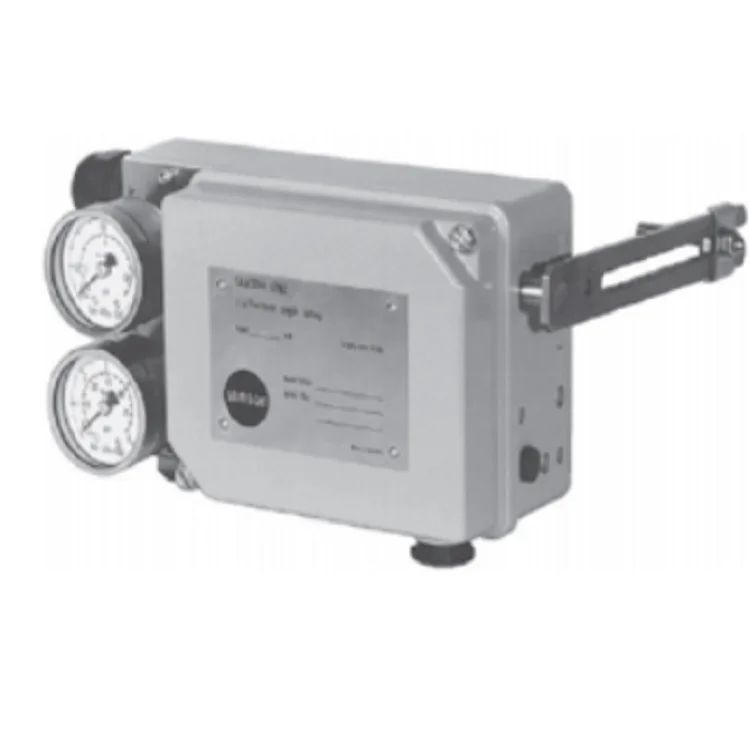

    • Пневматические и электропневматические позиционеры тип 3760, тип 4765/4763 и тип 3766/3767; позиционеры для поворотных приводов тип 3761 Exd-позиционеры

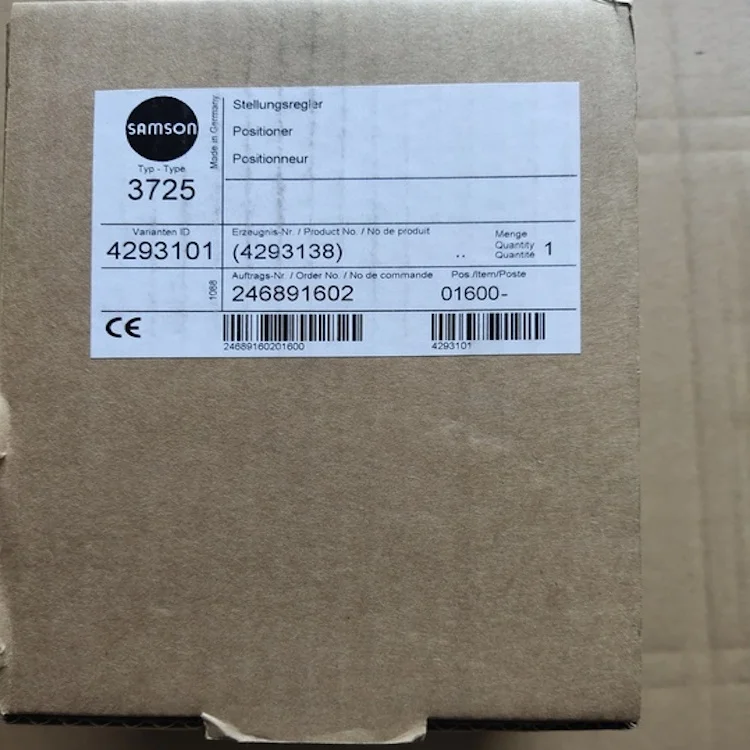

    • Электропневматический позиционер тип 3730-2; HART-позиционер тип 3780; PROFIBUS-PA позиционер тип 3785; FOUNDATION Fieldbus-позиционер тип 3787

    ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ РЕГУЛИРУЮЩИХ КЛАПАНОВ (описания в формате PDF*)

    • Концевые датчики тип 4746 и тип 3776
    • Датчик положения тип 4748
    • Магнитный клапан тип 3963
    • Пневматическое блокировочное реле тип 3709
    • Регулятор давления воздуха/ станция регулирования давления тип 708

    ПРЕОБРАЗОВАТЕЛИ (описания в формате PDF*)

    • i/p-преобразователи тип 6111 и тип 6116
    • p/i-преобразователи тип 6132 и тип 6134

    ЦИФРОВЫЕ РЕГУЛЯТОРЫ TROVIS (описания в формате PDF*)

    • Компактный регулятор TROVIS 6412 и 6442
    • Компактный регулятор TROVIS 6493; промышленный регулятор TROVIS 6497

    ИЗМЕРИТЕЛИ ПЕРЕПАДА ДАВЛЕНИЯ, УРОВНЯ И РАСХОДА

    • Измерители перепада давления MEDIA 04MEDIA 5
    • Цифровой измерительный преобразователь MEDIA 6

    РЕГУЛЯТОРЫ ТЕМПЕРАТУРЫ ПРЯМОГО ДЕЙСТВИЯ (описания в формате PDF*)

    • Регуляторы температуры тип 1/4, тип 1u/4u и тип 8/9
    • Сертифицированные защитные устройства: предохранительное устройство ограничения температуры (STB) тип 2212; предохранительное устройство контроля температуры (STW) тип 2213
    • Регуляторы температуры тип 43-1тип 43-7
    • Регулятор температуры с гидравлическим управлением тип 43-8
    • Сертифицированные защитные устройства: предохранителное устройство ограничения температуры с защитным термостатом тип 2439 К; предохранительное устройство контроля температуры с защитным термостатом тип 2403 К

    РЕГУЛЯТОРЫ ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ (описания в формате PDF*)

    • Редуктор давления тип 41-23
    • Перепускной клапан тип 41-73
    • Редуктор давления пара тип 39-2
    • Редуктор давления с пилотным управляющим клапаном тип 2333
    • Перепускной клапан с пилотным управляющим клапаном тип 2335
    • Редуктор давления тип 44-0B и тип 44-1B; перепускной клапан тип 44-6B
    • Редуктор давления тип 44-2; аварийный запорный вентиль (SAV) тип 44-3; перепускной клапан тип 44-7; аварийный перепускной клапан (SUV) тип 44-8
    • Редуктор давления тип M 44-2; перепускной клапан тип M 44-7

    РЕГУЛЯТОРЫ РАСХОДА И ПЕРЕПАДА ДАВЛЕНИЯ (описания в формате PDF*)

    • Регулятор перепада давления с компенсацией давления тип 2422
    • Регуляторы перепада давления с ограничением расхода тип 42-34 и тип 42-38
    • Регулятор расхода тип 42-36
    • Регуляторы расхода и перепада давления тип 42-37 и тип 42-39
    • Регуляторы перепада давления с закрывающим приводом тип 45-1тип 45-4; регулятор расхода тип 45-9
    • Регуляторы перепада давления с ограничением расхода тип 46-5 и тип 46-6
    • Регуляторы расхода и перепада давления тип 46-7/47-5 и тип 47-1/47-4
    • Комбинированные регуляторы прямого действия с дополнительным электрическим приводом

    ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ (описания в формате PDF*)

    • Конденсатоотводчик тип 13Е
    • Эксгаузер и вентилятор для воды, водоотливное устройство для воздуха тип 6; эксгаузер и вентилятор для пара тип 3
    • Грязеуловители тип 1N и тип 2N

    ЗАКАЗ ПРОДУКЦИИ

      Для заказа регулирующих клапанов рекомендуем заполнить опросный лист в формате MS Excel (80 Kb) и отправить его нам по электронной почте или факсу.

    Краткий каталог продукциии:

    Samson

    Регуляторы давления прямого действия после себя 44-0В, 44-1В, 44-6В

    Тип 44-0 B, тип 44-1 В – редукционный клапан. Редуктор давления в основном состоит из клапана с седлом и конусом (тип 41-1В дополнительно содержит компенсирующий сильфон), а также из нижней части, включающей регулирующий сильфон и рабочую пружину с задатчиком. Редуктор давления предназначен для поддержания на заданном постоянном уровне величины давления после клапана. Клапан в отсутствии давления находится в открытом состоянии, а при повышении за ним давления сверх установленного значения он закрывается.
    Тип 44-6 В – перепускной клапан. Перепускной клапан состоит из клапана с седлом, конусом и компенсирующим сильфоном, а также из нижней части, включающей регулирующий сильфон и рабочую пружину с задатчиком. Перепускной клапан предназначен для поддержания до него заданной постоянной величины давления. Клапан в отсутствии давления находится в закрытом состоянии и открывается, как только давление на входе возрастет выше установленного значения.
    Варианты :
    – Редукционный клапан тип 44-1В: установочный клапан Ру 25 для жидких сред до 150 °С и газовых сред до 80°С, с разгрузкой по давлению.
    – Редукционный клапан тип 44-0B: установочный клапан Ру 25 для пара до 200 °С, с разгрузкой по давлению.
    – Перепускной клапан тип 44-6В: установочный клапан с Ру 25 для жидких сред до 150 °С, газов до 80°С и пара до 200°С, с разгрузкой по давлению.
    Применение:
    Для заданных значений от 0.2 бар до 20 бар с клапанами G ½ до G1; для негорючих газов до 80 °С, жидкостей до 150°С и пара до 200°С.
    Отличительные свойства:
    – П – регуляторы, не требующие значительного технического обслуживания и вспомогательной энергии;
    – широкий диапазон и удобная установка заданного значения;
    – односедельный клапан с пружинной нагрузкой и разгрузкой по давлению посредством металлического сильфона;
    – сильфон из нержавеющей стали;
    – компактная конструкция с особо малой монтажной высотой;
    – задатчик с возможностью опломбирования;
    – возможность изготовления корпуса клапана из латуни или нержавеющей стали.


    Регуляторы давления после себя тип 41-23 промышленной серии

    Регуляторы давления для заданных значений от 5 мбар до 28 бар – клапаны Ду 15 … 100 , Ру 16 … 40, для жидких, газо- и парообразных сред до 350 °C. Клапан закрывается при повышении давления за клапаном
    Отличительные свойства:
    –  П-регуляторы, не требующие значительного техобслуживания и вспомогательной энергии, управляемые средой
    –  Нефрикционное уплотнение штока конуса через нержавеющий сильфон.
    –  По запросу комплект импульсной трубки для отбора давления из трубопровода.
    –  Широкий диапазон и удобная установка заданного значения регулирующей гайкой – задатчиком.
    –  Заменяемые привод и пружины.
    –  Односедельный подпружиненный клапан с разгрузкой давления до и после 1) клапана нержавеющим сильфоном.
    –  Для обеспечения высокой герметичности – применяется мягкоуплотняющий конус.
    –  Малошумный стандартный конус – особая конструкция с разделителем потока St I или St III (Ду 65 – 100) для дополнительного снижения шумности


    Регуляторы давления до себя тип 41-73 промышленной серии

    Перепускной клапан для заданных значений от 5 мбар до 28 бар – Клапаны Ду 15 … 100 –  Ру 16 … 40 –  для жидких, газо- и парообразных сред до 350 °C. Клапан открывается при повышении давления перед клапаном.
    Отличительные свойства:
    –  П-регуляторы, не требующие значительного техобслуживания и вспомогательной энергии, управляемые средой
    –  Нефрикционное уплотнение штока конуса нержавеющим сильфоном.
    –  По запросу комплект соединительной трубки для прямого отбора давления из трубопровода.
    –  Широкий диапазон и удобная установка заданного значения регулирующей гайкой – задатчиком.
    –  Заменяемые привод и пружины.
    –  Односедельный подпружиненный клапан с разгрузкой давления до и после 1) клапана нержавеющим сильфоном.
    –  Для обеспечиния высокой герметичности – мягкоуплотняющий конус.
    –  Малошумный стандартный конус – специальная конструкция с делителем потока St I для снижения уровня шума


    Регуляторы перепада давления тип 42-24, 42-28 промышленной серии

    Регулятор перепада давления для систем теплоснабжения и промышленных установок. Для заданных значений перепада давления (Δp) от 0,05 до 10 бар –  Ду 15 … 250 –  Ду 16 … 40 для жидких и парообразных сред от 5 °С до 350 °С, для воздуха и негорючих газов до 80 °С. Клапан закрывается при увеличении перепада давления. Регулятор поддерживает заданное значение перепада давления
    Характерные особенности:
    – П-регуляторы бесшумные, не требующие техобслуживания, управляемые средой,
    – с фиксированным заданным значением (тип 24-28 А) либо с регулируемым заданным значением (тип 24-24 А)
    – предназначены для воды, гликолевых растворов до 30%, водяного пара и воздуха, а также для других жидкостей, газов и пара, если они не нарушают свойства мембраны
    – корпус клапана из серого чугуна, чугуна с шаровидным графитом или стального литья. Ду от 15 до 150 также из CrNiMo литой или кованной стали
    – односедельный клапан с компенсацией давления металлическим сильфоном
    Варианты :
    Регулятор перепада давления для установки на обратные трубопроводы
    Тип 42-24 А с клапаном тип 2422 для Ду от 15 до 250 1), и приводом тип 2424 с настраиваемым заданным значением
    Тип 42-28 А с клапаном тип 2422 для Ду от 15 до 100 и приводом тип 2428 с фиксированным заданным значением, установленным на Δp = 0,2; 0,3; 0,4 или 0,5 бар
    Регулятор перепада давления для установки на прямые трубопроводы
    Тип 42-24 B с клапаном тип 2422 для Ду от 15 до 250, промежуточной насадкой и приводом тип 2424 с настраиваемым заданным значением
    Тип 42-28 В с клапаном тип 2422 для Ду от 15 до 100, промежуточной насадкой и приводом тип 2428 с фиксированным заданным значением, установленным на Δp = 0,2; 0,3; 0,4 или 0,5 бар
    Исполнение по ANSI или JIS –  из материалов не содержащих цветных металлов –  привод с двумя мембранами –  для работы с температурами свыше 220 °С –  версия для деионизированной воды –  маслостойкое исполнение


    Пилотные регуляторы давления после себя тип 2333, 2335

    Регулятор давления для заданных значений от 1 бар до 28 бар – Ду 125 … 400 –  Ру 16 … 40 –  для жидкостей до 150 °C, негорючих газов до 80 °C и пара до 350 °C.
    Варианты :
    Тип 2333: Клапан закрывается при повышении давления за клапаном.
    Тип 2335: Клапан открывается при повышении давления перед клапаном.
    Перепад давления на регуляторе служит в качестве вспомогательной энергии и для открытия клапана должен быть по крайней мере не ниже минимального перепада давления Δρмин., приведённого в таблице 1.
    Навесной пилотный клапан – редукционный или перепускной – определяет функцию регулятора.
    Отличительные свойства:
    – П-регуляторы, не требующие технического обслуживания и вспомогательной энергии
    – Оптимальные характеристики регулирования, высокая точность регулирования за счёт использования пилотного клапана,
    –  удобная установка заданного значения на пилотном клапане,
    –  односедельный проходной клапан фланцевый
    Конструкции :
    – клапан тип 2422 (модифицированный) с мягко уплотняемым конусом и внутренней закрывающей пружиной без привода,
    – с пилотным клапаном (HSV) с грязеуловителем и клапаном с игольчатым дросселем
    – корпус клапана из серого литейного чугуна, чугуна с шаровидным графитом, стального литья или стали CrNiMo.
    – клапаны с разгруженной мембраной для воды и негорючих газов
    – Исполнение для пара (с сильфоном) с конденсационным сосудом и игольчатым клапаном
    Тип 2333 – редукционный клапан для жидкостей, пара и газов. Для регулирования заданного значения пониженного давления Р2, установленного на пилотном клапане. Оснащён пилотным клапаном (HSV), соответствующим среде. Стандартное исполнение с HSV тип 50 ES особенно рекомендуется для холодной воды.


    Регуляторы температуры прямого действия для систем нагревания нормально открытый тип 43-1, 43-2

    Регуляторы температуры для систем теплоснабжения, теплогенераторов, теплообменников и т.п., а также промышленных установок. Заданные температуры от 0 ºC до 150 ºC –  Клапаны G ½ до G 1 –  Ду 15 до Ду 50 –  Ру 25 –  Для жидких сред до 150ºC и негорючих газов до 80ºC. Клапаны закрываются при повышении температуры.
    Характерные особенности
    –  П-регуляторы прямого действия, не требующие технического обслуживания
    –  Монтажное положение датчика температуры любое и значительное допустимое превышение окружающей температуры (50 ºC сверх заданного значения), рассчитан на рабочие давления до 40 бар
    –  Проходные клапаны, конус c компенсацией давления с помощью просверленного внутреннего канала
    –  Для жидкостей и газов
    –  Специальное исполнение – термостат с малой инерционностью, для проточных водонагревателей
    Регуляторы состоят из регулирующего клапана, термостата с задатчиком, капиллярной трубки и адсорбционного термодатчика. Конструкции с двойным подключением или ручной установкой дополнительных регулирующих термостатов см. в тех. документации
    Варианты :
    Тип 43-1 –  Регулятор температуры с клапаном тип 2431 К –  Внутренняя резьба G ½ до G1 –  Термостат тип 2430 К –  Датчик по запросу, с защитной гильзой или без нее.
    Тип 43-2 –  Регулятор температуры с клапаном тип 2432 К –  Ду 15 до Ду 50 –  Резьбовые патрубки под приварку (специальное исполнение с патрубками под резьбовое подсоединение или фланцы) –  Регулирующий термостат тип 2430К –  Датчик по запросу, с защитной гильзой или без нее.
    Регулятор температуры (TR) тип 43-1 и тип 43-2, у которых максимальное рабочее давление не должно превышать указанного в технических характеристиках максимально допустимого перепада давления Δp. Для датчиков с защитной гильзой применять только гильзы фирмы SAMSON.
    Кроме указанного поставляются: Предохранительное устройство контроля температуры (STW) и предохранительное устройство ограничения температуры (STB).


    Регуляторы температуры прямого действия для систем охлаждения нормально закрытые, тип 43-5, 43-6, 43-7

    Заданные температуры от 0 ºC до 150 ºC –  Клапаны G ½ до G 1-  Ду 15 до Ду 50 –  Ру 16 или Ру 25 –  Газообразные среды до 80 ºC, жидкости и пар до 200 ºC –  Для систем теплоснабжения
    Могут поставляться сертифицированные по типовым испытаниям регулятор температуры (TR), предохранительное устройство контроля температуры (STW) и предохранительное устройство ограничения температуры (STB)
    Характерные особенности:
    – П-регуляторы прямого действия, не требующие техобслуживания
    – Произвольное положение датчика температуры при монтаже и большое допустимое превышение окружающей температуры ( 50ºC сверх заданного значения ), рассчитан на рабочие давления до 40 бар
    – Проходные клапаны с компенсацией давления посредством сильфона
    – Компактная конструкция с особо малой монтажной высотой
    – Предназначены для жидкостей и газов
    Регуляторы состоят из регулирующего клапана, термостата с задатчиком, капиллярной трубки и адсорбционного термодатчика.
    Варианты :
    Регулятор температуры с термостатом тип 2430К и клапаном с подсоединением под внутреннюю резьбу G ½, G ¾ или G 1.
    Тип 43-5 –  для обогревающих установок –  Клапан тип 2435К на Ру 25 –  Жидкости и пар до 200 ºC.
    Тип 43-6 –  для охлаждающих установок –  Клапан тип 2436К на Ру 16 –  газообразные среды до 80ºC , жидкости до 150ºC.
    Регулятор температуры с термостатом тип 2430К и клапаном Ду 15 до Ду 50 с резьбовыми патрубками под приварку (специальное исполнение с резьбовыми патрубками под резьбовое или под фланцевое соединение).
    Тип 43-6 –  для охлаждающих установок –  Клапан тип 2436К на Ру 25 –  Условный диаметр Ду 32 до Ду 50 –  газообразные среды до 80ºC , жидкости до 150 ºC.
    Тип 43-7 –  для обогревающих установок –  Клапан тип 2437К на Ру 25 –  Условный диаметр Ду 15 до Ду 50 –  Жидкости и пар до 200ºC
    Поставляются: регулятор температуры тип 43-5 и тип 43-7 у которых максимальное рабочее давление не должно превышать
    указанного в технических характеристиках максимального перепада давления Δp. Для датчиков с погружной гильзой применять только гильзы фирмы SAMSON. Кроме указанного поставляются: Предохранительное устройство контроля температуры (STW) и предохранительное устройство ограничения температуры (STB). Подробности в прилагаемых типовых листах Т 2183 и Т 2185.


    Регуляторы температуры прямого действия трехходовые, тип 43-3

    Регулятор температуры для смесительного и распределительного1) режимов работы в установках обогрева или охлаждения. – Заданные значения от 0 до 150 °C – Клапаны с резьбой G1/2 до G1 – Ду от 15 до 50 с резьбовыми соединениями для ниппелей под приварку и навинчивающихся ниппелей и фланцев – условное давление Ру 25 – для жидкостей до 150°C
    Поставляются типовые регуляторы температуры (TR), защитные реле температуры (STW) и предохранительные ограничители температуры (STB).
    Отличительные свойства:
    –  П – регуляторы, не требующие значительного технического обслуживания и вспомогательной энергии
    –  температурные датчики для любого монтажного положения и высокой допустимой температуры перегрева, рассчитанные на рабочее давление до 40 бар
    –  удобная установка заданного значения по шкале
    –  трёхходовой клапан для смесительного и распределительного режима, расход в сечении АВ независимо от положения конуса клапана
    –  предназначены для теплоснабжения, среда – вода или масло
    –  исполнение с двойным подводом Do3 К для установки дополнительных регулирующих термостатов или ручного регулятора см. Типовой лист Т 2176
    Варианты исполнения :
    Регуляторы состоят из трёхходового клапана с регулирующим термостатом и задатчиком, капиллярной трубки и температурного датчика, работающего по адсорбционному принципу. Тип 43-3 – регуляторы температуры без компенсации давления с клапаном тип 2433 К с внутренней резьбой от G1/2 до G1. С наружной резьбой Ду 15 до 50 для резьбовых соединений с приварными, навинчиваемыми ниппелями или фланцами. Масло – и водостойкие – регулирующий термостат тип 2430 К.
    Регулятор температуры (TR) тип 43-3, у которого максимальное рабочее давление не должно превышать указанный в «Технических данных» максимальный допустимый перепад давления Δρ. Для датчиков с погружной втулкой следует использовать только погружную втулку «САМСОН».
    Кроме этого поставляются: защитные реле температуры (STW) и предохранительные ограничители температуры (STB).


    Регуляторы температуры прямого действия промышленной серии двухходовые тип 1/2231, 2232, 2233, 2234

    Регулятор температуры для обогреваемых установок с диапазоном заданных температур от -10 °С до +250°С. Условный диаметр Ду 15 … Ду 50. Номинальное давление Ру 16 … Ру 40   Для температур до 350 °С Клапан закрывается при повышении температуры
    Могут поставляться сертифицированные по типовым испытаниям регулятор температуры (TR), ограничитель температуры (ТВ), предохранительное устройство контроля температуры (STW) и предохранительное устройство ограничения температуры (STB). Приборы состоят из регулирующего клапана без компенсации давления и регулирующего термостата с датчиком температуры, задатчика с защитой от превышения температуры, соединительной трубки и рабочего элемента.
    Характерные особенности
    –    Р-регулятор почти не требует обслуживания и не нуждается в дополнительном источнике энергии
    –    широкий диапазон задаваемых температур и установка заданного значения с контролем по шкале прибора
    –   односедельные проходные клапаны без компенсации давления, применимы для жидких, газообразных и парообразных сред, в частности, для теплоносителей в виде воды, масла, водяного пара
    –    по запросу материал корпуса клапана из чугуна, чугуна со сферическим графитом, стального литья или коррозионно стойкого стального литья
    –    исполнения с двойным подключением для ограничителя температуры или для установки второго регулирующего термостата. Подробности см. типовой лист Т 2036.
    Варианты  :
    Регулятор температуры  с проходным клапаном. Условный диаметр Ду 15 … 25 Ру 25 … 40, Ду 32 … 50 Ру 16 … 40.
    Тип 2231 … 2235. С регулирующим термостатом тип 2231  для жидкостей, задаваемые значения от -10 до + 150 °С, установка значения назадатчике.
    Тип 1/2232, с регулирующим термостатом тип 2232 для жидкостей и пара, задаваемые значения от -10 до +250 °С, раздельная установка заданного значения.
    Тип 1/2233 с регулирующим термостатом тип 2233 для жидкостей, воздуха и других газов задаваемые значения от -10 до +150 °С, установка значения на задатчике.
    Тип 1/2234  с регулирующим термостатом тип 2234 для жидкостей, воздуха и других газов задаваемые значения от-10 до +250 °С, раздельная установка заданного значения.

    SAMSON LEUSCH • SAMSON

    Линейка продуктов SAMSON LEUSCH включает в себя регулирующие и запорные дисковые затворы, а также специальные клапаны, отвечающие требованиям заказчика. По запросу все клапаны доступны с мягким или металлическим седлом, с малошумными затворами и из специальных материалов.

    Основные области применения нашей арматуры включают химическую и нефтехимическую промышленность, нефтеперерабатывающие заводы, добычу и транспортировку газа, строительство электростанций, электроснабжение, солнечные электростанции, опреснение морской воды, кораблестроение, целлюлозно-бумажная промышленность, нефтяная промышленность. и газа, а также в морских технологиях.

    » Найти клапаны

    Регулирующий и запорный дисковый затвор LTR 43 с тройным смещением является ключевым продуктом в ассортименте SAMSON LEUSCH. Кроме того, ассортимент продукции включает специальные клапаны, а также версии, оснащенные встроенным маховиком, а также пневматическими, гидравлическими или электрическими приводами. Коническая геометрия седла с тройным смещением обеспечивает различные преимущества:



    • Отсутствие перехода от статического к кинетическому трению между седлом и кольцом седла
    • Коническая форма предотвращает заклинивание диска-бабочки.
    • Возможен двунаправленный поток:
      FTC = поток для закрытия (среда помогает закрыть диск)
      FTO = поток для открытия (среда помогает открыть диск)
    • Максимальная эффективность перекрытия даже при экстремальных колебаниях температуры и пиках давления
    • Чрезвычайно долгий срок службы благодаря открытию и закрытию клапанов практически без трения и механического начального пускового момента
    • Запатентованный профиль диска (патент № DE 10 2012 102 4720 A1) для сверхкритических процессов
    • Стандартное соответствие требованиям пожарной безопасности и TA-Luft

    » Перейти к ноу-хау

    С 1974 года, когда компания LEUSCH GmbH Основанная как сервисная компания для ремонта и продажи систем мониторинга в области контрольно-измерительных приборов, она превратилась в ведущего производителя первоклассной промышленной арматуры.

    Уже в 1985 году Якоб Леуш, основатель и главный исполнительный директор Leusch GmbH, использовал накопленный им опыт для разработки и производства стандартных клапанов, а также клапанов высокого давления из специальных материалов. За короткое время компания зарекомендовала себя на международном рынке, разработав в основном шаровые краны, сегментные шаровые краны, а также регулирующие и запорные дисковые затворы для температурного диапазона от –19от 6 до +1000 °C, при номинальном давлении до PN 420 или класса 2500 и из самых разных материалов.

    Компания LEUSCH объединила усилия с SAMSON в 2003 году. Сегодня клапаны LEUSCH используются во многих отраслях промышленности.

    Наша команда готова проконсультировать вас, чтобы найти идеальный клапан, отвечающий вашим требованиям, независимо от того, ищете ли вы стандартный клапан или клапан для сложных применений и экстремальных условий. По запросу мы можем адаптировать каждый клапан специально для конкретного применения. Мы можем оптимизировать срок службы, функциональность и взаимозаменяемость клапанов, используя переменную геометрию седла и уплотнения. В дополнение к стандартным материалам, таким как литая сталь и литая нержавеющая сталь, мы предлагаем версии из стали и нержавеющей стали для работы при низких и высоких температурах, а также из экзотических сплавов для удовлетворения ваших требований. Компоненты с низким уровнем шума в регулирующих и запорных поворотных затворах являются эффективными, надежными и экономичными решениями для минимизации шумовых выбросов, кавитации и эрозии. Наши поворотные затворы можно адаптировать к различным условиям эксплуатации и работать в обоих направлениях потока.



    Качество – наша традиция. Чтобы соответствовать высоким требованиям к качеству нашей продукции, наша конструкция и производство основаны на системах управления качеством ISO 9001:2015, HP 0/TRD 201, а также на международных стандартах, таких как Европейская директива по оборудованию, работающему под давлением 2014/68/. ЕВРОПА. Все клапаны, покидающие наш завод, прошли 100 % проверку герметичности, работоспособности и качества. Благодаря планированию и составлению графиков производства клиенты в любое время знают о состоянии производства и испытаний своих клапанов.

    Как современный производитель, SAMSON LEUSCH выступает за устойчивость и непрерывность. Мы используем наши обязательства и технические знания для достижения высочайшего уровня безопасности, надежности и долговечности наших регулирующих и запорных дисковых затворов. Каждый регулирующий клапан, который мы производим, является результатом десятилетнего опыта, непрерывного развития и соблюдения самых строгих стандартов.

    Обратите внимание, что объявления о вакансиях размещаются только на немецком языке.

    Samson — Поворотные затворы — Трехпозиционный клапан и прибор

    Дроссельная заслонка Pfeiffer BR14a с двойным эксцентриситетом предназначена для общего применения в пределах класса давления ANSI 150. К таким приложениям общего обслуживания относятся события процесса, такие как эрозия, истирание и коррозия. Конструкция Pfeiffer BR14a увеличивает пропускную способность, но также снижает коэффициент восстановления давления, что делает конструкцию более восприимчивой к кавитации, вскипанию и шуму потока. Конструкция с двойным эксцентриситетом этой дроссельной заслонки снижает пусковой момент, требуемый от привода.

    Регулирующий дроссельный клапан Pfeiffer BR14a имеет стандартные опции, такие как версия для низких и высоких температур. Pfeiffer BR14a и BR14b могут комплектоваться пневматическим, электрическим, гидравлическим или электрогидравлическим приводом, также предлагаемым группой SAMSON для завершения конструкции регулирующего клапана. Эти регулирующие клапаны спроектированы по принципу модульной сборки, могут быть оснащены приводами SAMSON GROUP и аксессуарами для клапанов, такими как позиционеры, концевые выключатели и электромагнитные клапаны.

    Размер: от 3″ до 20″

    Класс ANSI: 150

    Станд. Материалы: углеродистая сталь, нержавеющая сталь

    Диапазон температур: 14–392 O F (от -10 до 200 O C)

    Samson_series_14A Руководство


    . применения общего назначения до пределов класса давления ANSI 300. К таким приложениям общего обслуживания относятся события процесса, такие как эрозия, истирание и коррозия. Конструкция Pfeiffer BR14b увеличивает пропускную способность, но также снижает коэффициент восстановления давления, что делает конструкцию более восприимчивой к кавитации, вскипанию и шуму потока. Конструкция с двойным эксцентриситетом этой дроссельной заслонки снижает пусковой момент, требуемый от привода.

    Регулирующий дроссельный клапан Pfeiffer BR14b имеет стандартные опции, такие как версия для низких и высоких температур. Pfeiffer BR14a и BR14b могут комплектоваться пневматическим, электрическим, гидравлическим или электрогидравлическим приводом, также предлагаемым группой SAMSON для завершения конструкции регулирующего клапана. Эти регулирующие клапаны спроектированы по принципу модульной сборки, могут быть оснащены приводами SAMSON GROUP и аксессуарами для клапанов, такими как позиционеры, концевые выключатели и электромагнитные клапаны.

    Размер: от 2 до 20 дюймов

    Класс ANSI: от 150 до 300

    Станд. Материалы: углеродистая сталь , нержавеющая сталь

    Диапазон температур:  -76 до 662 o F (от -60 до 350 o C) для отделения газа от газовой смеси, а также для осушки или очистки газов. Чистота и количество извлекаемого газа сильно зависят от регулирующих клапанов, используемых в этом процессе.

    Регулирующие клапаны, используемые в приложениях PSA, должны плотно закрываться, иметь короткое время открытия и закрытия, а также высокий уровень эксплуатационной надежности. Компания SAMSON разработала регулирующий и запорный клапан с двойным эксцентриситетом 14p, отвечающий этим непростым требованиям.



    Размер: от 3 до 16 дюймов

    Класс ANSI: от 150 до 300

    Станд. Материалы:  Углеродистая сталь, нержавеющая сталь

    Температурный диапазон:  -4 до 356 o F (от -20 до 180 o C)

    SAMSON_Series_14p Manual


    Дроссельная заслонка с центральным управлением Тип 3331 предназначена для общего применения до пределов номинального давления ANSI 300 . К таким приложениям общего обслуживания относятся события процесса, такие как эрозия, истирание и коррозия. Конструкция типа 3331 увеличивает пропускную способность, но также снижает коэффициент восстановления давления, что делает конструкцию более восприимчивой к кавитации, вскипанию и шуму потока. Центральная конструкция этой дроссельной заслонки увеличивает пусковой момент, требуемый от привода.

    Регулирующий дроссельный клапан Тип 3331 имеет несколько стандартных опций, таких как проходное, ступенчатое, угловое седло или дисковая конструкция с низким уровнем шума, а также температурные удлинители. Тип 3331 может комплектоваться пневматическим, электрическим, гидравлическим или электрогидравлическим приводом, также предлагаемым группой SAMSON, для завершения конструкции регулирующего клапана. Эти регулирующие клапаны спроектированы по принципу модульной сборки, могут быть оснащены приводами SAMSON GROUP и аксессуарами для клапанов, такими как позиционеры, концевые выключатели и электромагнитные клапаны.

    Размер: от 4 до 16 дюймов

    Класс ANSI: от 150 до 300

    Станд. Материалы: углеродистая сталь, нержавеющая сталь

    Диапазон температур: от 14 до 752 O F (от -10 до 400 O C)

    SAMSON_TYPE_3331 РУКОВОДСТВО


    . применения общего назначения до пределов класса давления ANSI 2500. Эти приложения общего назначения, включая технологические события, такие как эрозия, истирание, коррозия, кавитация и вскипание. Конструкция Leusch LTR 43 увеличивает пропускную способность за счет пониженного коэффициента восстановления давления, компенсируемого специальными дополнительными конструктивными особенностями, направленными на борьбу с кавитацией, вскипанием и шумообразованием. Конструкция с тройным эксцентриситетом этой дроссельной заслонки сводит к нулю пусковой момент, необходимый для привода.

    Управляющий поворотный затвор Leusch LTR 43 имеет стандартные опции, такие как низкотемпературная и высокотемпературная версия, нагревательная рубашка, материалы NACE и т. д. Также предлагается Leusch LTR 43 с пневматическим, электрическим, гидравлическим или электрогидравлическим приводом. группой SAMSON для завершения строительства регулирующего клапана. Эти регулирующие клапаны спроектированы по принципу модульной сборки, могут быть оснащены приводами SAMSON GROUP и аксессуарами для клапанов, такими как позиционеры, концевые выключатели и электромагнитные клапаны.

    Размер: от 3 до 80 дюймов

    Класс ANSI: от 150 до 2500

    Станд. Materials:  Carbon Steel, Stainless Steel

    Temperature Range:  -325 to 1832 o F (-196 to 1000 o C)

    SAMSON_Type_LTR_43 Manual

    Like this:

    Like Loading…

    Китай Шаровой регулирующий клапан Samson 3241 Поставщики, Подрядчик – Шаровой регулирующий клапан Samson 3241 Цена

    Шаровой регулирующий клапан Samson 3241 размером от 1/2 до 12 дюймов, номинальное давление ANSI Class125 до 300, стандартный материал Чугун, углеродистая сталь, нержавеющая сталь , монель, хастеллой и т. д., применимые для диапазона температур от -325 до 842 ℉ (-19от 6 до 450 ℃)
    Марка: Самсон
    Место происхождения: Германия/Китай
    Доставка: от 8 до 12 недель

    Чат сейчас

    Скачать

    Подробная информация о продукте

    1. Общее введение

    Шаровой регулирующий клапан Samson 3241 с принципом работы, когда среда проходит через клапан в направлении, указанном стрелкой, положение плунжера клапана определяет площадь поперечного сечения между седло и штекер. доступный размер от 1/2 до 12 дюймов, класс давления ANSI от 125 до 300, стандартный материал: чугун, углеродистая сталь, нержавеющая сталь, монель, хастеллой и т. д., подходит для диапазона температур от -325 до 842 ℉ (-196 до 450 ℃). Это шаровой клапан с резьбовым седлом, предназначенный для общего применения в пределах номинального давления класса ANSI 300. Эти общие сервисные приложения включают в себя технологические события, такие как эрозия, истирание, коррозия, кавитация и вскипание, встречающиеся в большинстве отраслей управления технологическими процессами.



    Седельный регулирующий клапан Samson 3241 имеет несколько стандартных опций, таких как температурные удлинители, металлические сильфонные уплотнения, нагревательный кожух, высокоэффективное металлическое уплотнение, трим с мягким уплотнением, комплекты трима для шумоподавления и предотвращения кавитации. В дополнение к этим опциям клапаны могут быть специализированы для удовлетворения конкретных технологических потребностей, таких как версия NACE для работы с высокосернистым газом, очищенная для конкретного применения (например, кислород, хлор, высокая чистота и т. д.) или адсорбция при переменном давлении (PSA). дизайн. Он может быть укомплектован пневматическим, электрическим, гидравлическим или электрогидравлическим приводом, также предлагаемым группой SAMSON, для завершения конструкции регулирующего клапана. Эти регулирующие клапаны спроектированы по принципу модульной сборки, могут быть оснащены приводами SAMSON GROUP и аксессуарами для клапанов, такими как позиционеры, концевые выключатели и электромагнитные клапаны.

    Шаровой регулирующий клапан Samson 3241, работающий с пневматическим приводом 3271 и 3277, который классифицируется как тип 3241-1 и 3241-7. Корпус клапана может быть изготовлен из чугуна, литой стали, литой нержавеющей стали или литой хладостойкой стали, кованой стали или кованой нержавеющей стали и специальных материалов. Плунжер клапана можно обрабатывать металлическим уплотнением, мягким уплотнением и высокоэффективным металлическим уплотнением.



    Существует два разных положения безопасности при отказе подачи воздуха: шток привода выдвигается (закрытие при отказе) приводит к закрытию клапана или шток привода втягивается (закрытие при отказе) приводит к открытию клапана.

    2. Technical data for Samson 3241 globe control valve

  • 2
  • 20237
  • 9 29238 9

    Valve size

    NPS

    1 to 6

    ½ to 2

    ½ to 2

    ½, 1, 1½, 2, 3

    ASTM material

    Cast iron

    A 126 B

    Cast steel

    A216 WCC

    Cast stainless

    steel

    A351 CF8M

    Cast steel

    A352 LCC

    Литой нержавеющий

    Сталь

    A351 CF8

    для стали

    для стали

    для0014

    A105

    Forged   stainless

    steel

    A182 F316

    Type of connection

    Flanges

    FF

    РФ

    РФ

    Концы под приварку

    DIN EN 12627

    Fig. 2 Only for NPS 1, 1½, 2, 3, 4, 6, 8, 10, 12

    Thread

    NPT

    Уплотнение сиденья

    METL (°С)

    Корпус без изоляции секции

    –10 до +220 ° C (15–430 ° F)

    с

    с

    9

    . F)

    –29 до +232

    (от -20 до +449)

    –29 до +427

    (от -20 до +800)

    –50 до +450

    –50 до +4503

    –50 до +4503

    –50 до +4503

    –50. от –58 до +842)

    от –46 до +343

    (от -50 до +650)

    –50 до +300

    (от –58 до +572)

    –29 до +427

    (от –20 до +800)

    92

    –200002 (–20 до +800)

    92

    —20300) 50 to +450

    (–58 to +842)

    Long insulating section in °C (°F)

    –196 to +450

    (от –325 до +842)

    от –196 до +300

    (от –325 до +572

    –196 до +450

    (–325 до +842)

    ). от 29 до +232

    (от –20 до +449)

    от –29 до +427

    (от –20 до +800)

    от –50 до +409

    –3 9000

    от –46 до +343

    (от –50 до +650)

    от –50 до +300

    (от –58 до +572)

    –29 до +427

    (от -20 до +800)

    –50 до +450

    (-58 до +842)

    Long Bellow F)

    –196 to +427

    (–325 to +800)

    –196 to +300

    (–325 to +572)

    от –196 до +450

    (от –325 до +842)

    Клапан.

    от –196 до +220 °C (от –325 до +428 °F)

    сбалансированный

    с кольцом из ПТФЭ

    от +2–5 °F до +28 °C

    ) · Более низкие температуры по запросу

    With graphite

    ring

    220 to 450 °C (428 to 842 °F)

    Leakage class

    Valve

    plug

    Standard

    Metal seal

    Standard: IV · High-performance metal seal: V

    Soft seal

    VI

    Сбалансированный

    Металлический уплотнение

    Стандартный IV · С кольцом с балансировкой PTFE или графита

    Специальная версия V · Для высокой высокой производительности (только с кольцом балансировки PTFE) по запросу

    9

    9 9000 2 9003

    9

    9

    9

    9

    9

    9

    9 9000 2 9003 3,0003 . Таблица для регулирующего клапана Samson 3241

    0 10 3 9 0 1 0 1 3 9 0 1 0 1 3 9 0 1 0 1 3 9. 977

    2

    2

    2

    2

    2

    2

    2

    29н.0232

    A105

    Корпус клапана

    Чугун

    Cast steel

    A216 WCC

    Cast stainless

    steel

    A351 CF8M

    Cast steel

    A352 LCC

    Литая нержавеющая сталь

    сталь

    A351 CF8

    кованая сталь

    140013 A3510003

    Forged

    stainless steel

    A182 F316

    Valve bonnet

    A105/A 126 B

    A105/A216 WCC

    A182 F316

    A351 CF8M

    A350 LF2

    A352 LCC

    A182 F304

    A351 CF8

    A105

    A182 F316/

    A182 F316L

    Seat

    Cr steel UNS S41000/1. 4008

    A 182 F316L/

    A 351 CF3M

    Cr steel

    UNS S41000/

    1.4008

    A182 F304/

    A 351 CF8

    Cr steel

    UNS S41000/

    1.4008

    A182 F316L/

    A351 CF3M

    Plug

    Cr steel UNS S41000

    (A182 F316L)/1.4008

    A 182 F316L/

    A 351 CF3M

    Cr steel

    UNS S41000/

    1.4008

    A182 F304/

    A 351 CF8

    Cr steel

    UNS S41000/

    1.4008

    A182 F316L/

    A351 CF3M

    Plug seal

    Seal ring for soft-seated plug: PTFE with glass fiber

    Seal ring for balanced plug: PTFE with carbon or graphite ring

    Guide bushings

    A 582 430 F

    316L/A182 F316L

    316L/A182 F316L

    A182 F304

    A 582 430F

    316L/A182 F316L

    Packing

    V-ring packing: PTFE with carbon ·   Spring: A479 302

    Body gasket

    Graphite on metal core

    Insulating section

    A105

    A105

    A182 F316/

    A182 F316L

    A350 LF2

    A350 LF2

    3

    2

    2

    2

    2

    2

    29292

    A182 F316/

    A182 F316L

    Bellows seal

    Intermediate

    piece

    A105

    A105

    A182 F316

    A182 F316L

    A350 LF2

    A182 F304

    A105

    A1822/

    9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000

    .0003

    Metal bellows

    1.4571

    A182 F321

    1.4571

    Heating jacket

    A182 F316L

    4. Коэффициенты KV (м³/ч) для шарового регулирующего клапана Samson 3241

    7 7 .0231 777777787 77777787787 77777787787 7777777787 799 79999999999996996996 0002 13. 2

    .0002 200

    .0002 231.2

    Стандартная заглушка без делителя потока, с равнопроцентной характеристикой. Версия с сильфонным уплотнением до макс. 100 %путешествие

    KVS

    CV



    DN



    NPS



    NR

    Ch

    Сиденье Ø

    [MM] . 0014



    Travel

    [mm]

    Travel in % · Flow coefficient (KV coefficient)

    0

    5

    10

    20

    30

    40

    50

    60

    70

    80

    90

    100

    110

    0,1

    0,12

    15, 20, 25

    ½, ¾, 1

    без

    без

    без

    9

    9000. 0003

    3

    15

    0.0017

    0.0024

    0.0030

    0.0043

    0.0060

    0.0084

    0.0130

    0.0192

    0,0269

    0,0418

    0,0643

    0,0985

    0,10009

    150

    0,10009

    0,0985

    .0237

    0.16

    0.2

    15, 20, 25

    ½, ¾, 1

    3

    15

    0. 0019

    0.0024

    0.0032

    0.0048

    0.0071

    0.0116

    0.018

    0.027

    0.040

    0.058

    0.093

    0.172

    0.267

    0.25

    0.3

    15, 20, 25

    ½, ¾, 1

    3

    15

    0.0038

    0.0044

    0.0054

    0.0082

    0.0136

    0. 0210

    0.0318

    0.0482

    0.0766

    0.119

    0.185

    0.274

    0.315

    0.4

    0,5

    15, 20, 25,32,40,50

    ½, ¾, 1,1½, 2

    6

    9000 3

    9000 3

    9

    0286

    0.008

    0.009

    0.011

    0.019

    0.029

    0.044

    0.064

    0. 093

    0.131

    0.191

    0.284

    0.436

    0.753

    0.63

    0.75

    15, 20,   25,32,40,50

    ½, ¾, 1,1½, 2

    6

    15

    0.013

    0.019

    0.024

    0.036

    0.053

    0.072

    0.103

    0.143

    0.213

    0.315

    0.461

    0.676

    1. 0

    1

    1.2

    15, 20,   25,32,40,50

    ½, ¾, 1,1½, 2

    6

    15

    0.019

    0.025

    0.031

    0.044

    0.066

    0.097

    0.149

    0.226

    0.338

    0.495

    0.738

    1.10

    1.27

    1.6

    2

    15, 20, 25,32,40,50

    ½, ¾, 1,1½, 2

    12

    15

    0. 0240

    0.0328

    0.0410

    0.0627

    0.096

    0.147

    0.221

    0.339

    0.515

    0.779

    1.16

    1.71

    2.59

    2.5

    3

    15, 20,   25,32,40,50

    ½, ¾, 1,1½, 2

    12

    15

    0.034

    0.046

    0.060

    0.098

    0.153

    0. 239

    0.364

    0.554

    0,841

    1,24

    1,81

    2,77

    3,72

    3,72

    3,72 9000 3 9027

    7

    3,72 9027

    7

    3,72 9000 377

    3,72 9000 2 2,77

    4

    5

    15, 20,   25,32,40,50

    ½, ¾, 1,1½, 2

    12

    15

    0.082

    0.096

    0.118

    0.177

    0.267

    0. 382

    0.564

    0.872

    1.39

    2.37

    3.53

    4.19

    4.5

    6.3

    7.5

     20, 25,32,40,50

    ½, ¾, 1,1½, 2

    24

    15

    0.14

    0.17

    0.21

    0.30

    0.42

    0.63

    0.95

    1.35

    2.00

    2.94

    4.34

    6. 65

    9.1

    10

    12

    20, 25,32,40,50

    ¾, 1, 1½, 2

    24

    15

    15

    37

    15

    .0003

    0.23

    0.29

    0.47

    0.70

    1.02

    1.46

    2.10

    3.05

    4.7

    8.1

    10,5

    12,3

    16

    20

    , 32,40503

    777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777779нP0286

    ½, 2

    31

    15

    0. 35

    0.44

    0.53

    0.78

    1.19

    1.79

    2.6

    3.8

    5.6

    8.5

    12.4

    16.1

    18.3

    25

    30

    40, 50, 65, 80

    1½, 2, 2½, 3

    38

    15

    0.52

    0.65

    0.80

    1.14

    1.72

    2.6

    4. 1

    6.8

    10.4

    14.9

    19.5

    23.8

    26.7

    40

    47

    50, 65, 80

    2, 2½, 3

    48

    15

    0.75

    0.81

    0.99

    2.0

    4.3

    8.1

    13.3

    19.4

    25.3

    30.7

    35.1

    39.2

    42. 6

    60

    70

    65,80

    2½, 3

    63

    15

    1,7

    1,7

    9000 2,7

    .0237

    2.2

    3.3

    5.6

    10.4

    18.4

    26.3

    34.4

    41.8

    49.3

    56.3

    61.9

    63

    75

    100,150

    4,6

    63

    30

    1. 6

    2.0

    2.5

    3.5

    5.1

    7.2

    10.4

    14.8

    22.3

    34.5

    49.4

    62.5

    73.0

    80

    95

    80

    3

    80

    15

    2.4

    3.0

    3.7

    5.4

    7.9

    11.9

    19.5

    28. 4

    38.6

    50.0

    61.7

    74.0

    85.7

    100

    120

    80

    3

    80

    19

    2.4

    3.2

    4.2

    6.7

    11.1

    20.1

    31.8

    45.5

    60.2

    75.5

    90.3

    103.9

    100

    120

    100,125,150

    4,6

    80

    30

    1. 05

    1.44

    2.0

    3.4

    5.6

    8.4

    13.6

    22.9

    39.9

    59.9

    80.5

    99.2

    115.9

    160

    190

    100,125,150

    4,6

    100

    30

    3,8

    30

    3,8

    30

    3,8

    30

    .0237

    4.6

    5. 4

    7.7

    11.1

    17.5

    31.2

    51.2

    75.8

    100.0

    125.3

    148.1

    164.9

    200

    15 9000

    777777879999999999999999999999899989998999898

    7

    7

    9000 21000 9000 21000 .0002 –

    110

    30

    4.1

    5.6

    6.7

    9. 6

    12.6

    17.1

    26.9

    44.3

    77.2

    115.9

    155.7

    191.9

    217.1

    250

    290

    200,250,300

    8,10,12

    125

    60

    6.9

    8.3

    10.0

    14.1

    20.3

    28.8

    41.9

    59.3

    89.8

    138. 8

    198.3

    251.3

    293.1

    260

    300

    150

    6

    130

    30

    7,0

    8,4

    11,1

    19,5

    36,8

    67,1,10003

    67,1,10003

    .0002 100.8

    136.1

    169.6

    203.7

    235.1

    264.1

    289.3

    360

    420

    200,250,300

    8,10,12

    150

    60

    8,2

    10,4

    10,4

    10,4

    19.6

    28.6

    41.4

    57.9

    91.9

    154.5

    232.1

    311.5

    390.1

    448,8

    630

    735

    200,250,300

    8,10 012

    77777779696969696969698996969698779898989898989898989898989898989898989877989898989898987798989878787778779898789898779898787777789898989877777877989898

    60

    14.5

    18.1

    22.3

    34.6

    58.2

    113. 1

    200.1

    298.0

    408.9

    483.5

    545.1

    580.4

    608.5

    1000

    1150

    250,300

    10,12

    250

    120

    13.9

    19.5

    27.5

    46.2

    76.4

    118.3

    177.8

    260.4

    399.9

    612.2

    843.9

    1074. 2

    1184.6

    1500

    1730

    300

    12

    300

    120

    20.1

    28,2

    39,7

    66,7

    103,2

    153,9

    153,9,

    153,9,9000 3

    77799 9696969696969696969696969696969696969696969erN79

    153,963 93,2

    338.5

    519.8

    795.8

    1097.0

    1396.2

    1502. 5

    5. Typical dimension drawings for Samson 3241 globe control valve

    6. Типовые габаритные чертежи регулирующего клапана Samson 3241 с нагревательной рубашкой

    Hot Tags: шаровой регулирующий клапан samson 3241, купить, поставка, предложение, Китай, проектирование, цена, поставщик, подрядчик

    Запрос

    Вам также может понравиться

    САМСОН КОНТРОЛС PTE LTD

    САМСОН КОНТРОЛС ПТЕ ЛТД

    Гуделл меняет мандат, проповедует о жизни в следующем футболе, нюхает на борту сотрясения мозга. Гуделл может сделать так много, но достаточно ли этого? (Getty Images) Прямо сейчас в гостиной НФЛ живут два слона; привлекательность как для федерации, так и для федерации. Две взаимосвязанные проблемы, которые могут раздражать самый новый вид спорта в стране в ближайшие годы: Растущее представление о том, что те, кто отвечает за профессиональный футбол, относительно беззаботны. 3496 nfl майки ost сотрясения мозга оскорбляют их постоянный разговор практически на эту тему; и растущие проблемы, с которыми сталкиваются мужчины, когда их карьера в профессиональном футболе завершена. Два события привели к тому, что эти опасения более резко сошлись в прошлом году. Проблема сотрясения мозга стала настоящим затруднением для лиги, в то время как квотербек «Кливленд Браунс» был отпущен обратно в игру в течение декабря. проигрыш в наступлении тот факт, что он естественно выровнялся вперед Стилерс Полузащитник Джеймс Харрисон, и его лучше всего шатало, когда он был в состоянии встать. НФЛ пришлось столкнуться с тем фактом, что процесс диагностики был «неправильным», и было предложено несколько мистических исправлений. лет, был выдвинут на передний план, а затем полузащитник Зала славы Джуниор Сио. Была ли смерть Со связана с травмой, полученной в результате сотрясения мозга, или с его жизненными трудностями из-за футболки, фантазия о том, что такой приятный человек может быть полностью уничтожен в постфутбольной жизни, заставила многих людей спрашивать, почему больше ничего не делается. сделано на основе информационно-разъяснительной работы для тех, кто предпочитает Сио – тех, кто боится просить о помощи по какой-либо причине. Итак, это межсезонье снова было богатым на события для комиссара НФЛ Роджера Гуделла. Недавно Гуделл попытался повернуть эти две темы в более положительном направлении.3496 nike nfl jerseys n.brbr«Наше внимание было сосредоточено на количестве здоровья наших игроков. создание программ, помогающих им выйти из игры. Для этих людей это намного сложнее, чем мы можем подумать. Говоря с игроками и способными профессионалами, этот переход требует некоторого внимания к тому, как мы предоставляем им дешевые ресурсы. физическое здоровье; это расширение мыслительных ресурсов здоровья. Как мы можем помочь определить кого-то, кто может получить эту помощь без поддержки, и какие ресурсы у него есть? … До сих пор существует клеймо, что мозговое здоровье – это паралич. Депрессия, тревога — это очень распространенные явления, с которыми можно справиться самыми разными способами. Есть и другие формы пожертвований. Когда с ними не разбираются, они имеют тенденцию к быстрой спирали и могут превратиться во многие более сложные». остается – почему лиге потребовалось так много времени, чтобы заявить об этом, когда это так долго было проблемой? Когда он говорил виртуально о Море, Гуделл продемонстрировал толику осознанности, которая была слегка обнадеживающей.0003

      САМСОН КОНТРОЛС PTE LTD





      Компания SAMSON CONTROLS PTE LTD, основанная в 1994 году, является дочерней компанией SAMSON AG, признанной сегодня надежной и отзывчивый поставщик регулирующих клапанов и услуг в Юго-Восточной Азии.

      SAMSON известен как ведущий европейский производитель всевозможных типов регулирующих клапанов, двухпозиционных клапанов и автоматических регуляторов для обрабатывающей промышленности.
      Регулирующие клапаны
      SAMSON установлены на многих заводах по всей Юго-Восточной Азии. Основные пользователи продуктов SAMSON включают BASF, Lanxess, Bayer, Evonik, Emery Oleo, Wilmar, Petronas, IOI Oleo, KL-Kepong, Nestle, Asia Pacific Breweries, Global Foundries, Air Products, Unilever, Сан-Мигель.
    О нас       Продукты       Рынки

          © SAMSON CONTROLS PTE LTD / последнее обновление 2012-08-02

    Samson Audio: микрофонный предусилитель C-Valve, оптический компрессор C-Com | Журнал Tape Op Magazine

    Микрофонные предусилители

    Отзыв Тима Пратта

    Не так давно Samson Audio решила выйти на рынок недорогого аудиооборудования с хорошими характеристиками, представив линейку процессоров C-класса. Среди этих штабелируемых устройств размером с половину стойки — микрофонный предусилитель C-Valve и компрессор C-Com-opti.

    C-Valve — это ламповый микрофонный предусилитель, в котором есть все распространенные гаджеты и штуковины для микрофонного предусилителя; выбор уровня микрофона/инструмента, фантомное питание, инверсия фазы. Тем не менее, Samson решили вложить в свое устройство немного больше внимания, чем в большинство других устройств этой ценовой категории, а также добавить некоторые дополнительные преимущества: фильтр низких частот с переменной частотой (от 18 до 300 Гц), отдельные регуляторы усиления на входе и выходе, шесть сегментный входной светодиод, а также VU с прохладной синей подсветкой для уровней пост-управления усилением, кнопки предустановленного лимитера и вокального эквалайзера, регулятор «насыщенности» для добавления гармонических обертонов, 1/4-дюймовые вставки для отправки и получения сигнала и в довершение всего все выключено, выход A-to-D S/PDIF с разрядностью 24 бита с возможностью выбора 48k/96к разрешение. Неплохо за сто баксов! Двоюродный брат C-Valve, C-Com opti, представляет собой оптический компрессор, использующий конструкцию фотоэлемента для обеспечения качественного сжатия. Он также оснащен волюметром Samson с прохладной синей подсветкой, который можно переключать для отображения либо выходного сигнала, либо снижения усиления. Также на борту C-Com opti есть кнопочная схема «усилителя», которая используется для восстановления высоких частот, потерянных во время сильного снижения усиления.

    Так как же звучат эти придурки? С самого начала отслеживая прямо в ProTools через выход C-Valve S/PDIF, вы получаете действительно хорошие чистые тона с приличным низом. Ключ к этому аппарату играется со всеми настройками. Наличие низкочастотного фильтра с переменной частотой является долгожданным дополнением к предусилителю в этом ценовом диапазоне и очень помогло в отслеживании и изоляции акустической гитары и мужского вокала. Казалось, что лучшим приложением для C-Valve было отслеживание голоса. Комбинации настроек эквалайзера, ограничителя и сатурации действительно позволяют вам настроить свой вокал и в равной степени полезны для басовых и гитарных треков. Эквалайзер — это только кнопка, и кажется, что он немного поднимает вокал, как бустер на 2-4 тысячи, но не слишком очевидно. Ограничитель хорошо работает с вокалом, но я предпочел трекинг без него. Однако, если вы используете ограничитель в сочетании с сатурацией, вы можете получить классные естественные звуки ламповой компрессии, например, при перегрузке гитарного усилителя с высоким коэффициентом усиления. Это может звучать довольно круто как для трекинга вокала, так и для использования этого устройства в качестве ди-бокса для гитары. В целом не плохой микрофонный предусилитель. По сравнению с другими предусилителями на рынке в этом ценовом диапазоне, C-Valve дает конкурентам преимущество за свои деньги.

    C-Com opti тоже звучал неплохо. На самом деле это напоминает мне те старые полурэковые оптические компрессоры C2, которые JoeMeek использовал несколько лет назад. Используя его с некоторыми предварительно записанными басовыми треками в качестве внешней вставки в ProTools, я обнаружил, что набор звука был довольно простым. Недавно купив старый рэковый синтезатор Korg EX-8000, я ухватился за возможность протестировать его с C-Com opti. Запустив C-Com opti налево и прямо в Pro Tools, я решил провести несколько сравнений. В то время как несжатый синтезаторный сигнал был очень громким и звучал перегруженным (по общему признанию, я увеличил громкость, чтобы проверить C-Com opti), сжатый сигнал был намного более гладким и приятным для ушей; это действительно помогло цифровому/аналоговому синтезатору звучать более аналогово. C-Com opti определенно справляется со своей задачей и делает это без ущерба для качества звука. Кроме того, добавление энхансерной схемы действительно помогает предотвратить затухание высоких частот при сильном сжатии. Это было очевидно при отслеживании клавиш и гитар.

    Оба этих устройства разработаны, чтобы помочь энтузиастам цифровой домашней звукозаписи, добавляя «теплоты» к их сигналам с лучшим, чем обычно, внешним интерфейсом. Комбинация один-два удара C-Valve с C-Com opti в качестве вставки, безусловно, доставляет удовольствие бюджетному домашнему рекордеру. Кажется, что Samson действительно хорошо поработали над тем, что работает, а что нет в маленьком бестрансформаторном микрофонном предусилителе и оптическом компрессоре, и они поместили все, что работает, в эти два устройства. (C-Valve, C-Com-opti — 159 долларов США.Рекомендованная производителем розничная цена 0,99 шт.; www.samsontech.com)

    Tape Op — выходящий два раза в месяц журнал, посвященный искусству звукозаписи.

    Подпишитесь бесплатно здесь

    Или узнать больше



    За механизмом

    Майк Джаспер

    Джим Уильямс провел большую часть своих 56 лет, работая с некоторыми из самых громких имен в музыкальном бизнесе, включая Фрэнка Заппу, Джона Маклафлина и Стиви Уандера. Он владелец Audio Upgrades,…

    За механизмом

    по

    9Соучредитель 0002 Vintage King Майкл Нера делится своей любовью, знаниями и практическими советами по погружению в мир винтажного аудиооборудования, а затем проводит нас за кулисы для прогулки по…

    За механизмом

    Джон Баччигалуппи, Ларри Крейн

    Билл Чейни и Джим Ромни — люди, ответственные за сохранение удивительного наследия Spectra Sonics, легендарной, хотя и не получившей криминальной известности, профессиональной аудиокомпании.

    За механизмом

    Ларри Крейн

    Burl Audio, под руководством владельца и дизайнера Рича Уильямса, за последние восемь лет разработала одно из лучших новых записывающих устройств. Их микрофонные предусилители, суммирующие усилители и аппаратная…

    SAMSON control valves

    SAMSON control valves Series 240 Control Valves

    Type 3241 Globe Valve

    Type 3244-1 and Type 3244-7 Pneumatic Control Valves

    Type 3248-1 и Тип 3248-7 Пневматические регулирующие клапаны

    Пневматический двухпозиционный клапан Тип 3351

    Тип 3510-1 и Тип 3510-7 Пневматические регулирующие клапаны

    Регулирующие клапаны серии 240 в основном используются в химической промышленности. Клапаны доступны в виде запорных и трехходовых клапанов с размерами от DN 15 до 300 (NPS от ½ до 12) и номинальным давлением до PN 40 (класс 300).

    Стандартные версии клапанов подходят для температурного диапазона от –10 до +220 °C (от 15 до 430 °F). Изолирующая секция позволяет расширить диапазон температур до –196 и +450 °C (ANSI: –325 и +840 °F).

    Шток плунжера уплотняется либо саморегулирующимся V-образным кольцевым уплотнением из ПТФЭ, либо регулируемым уплотнением. Чтобы соответствовать более строгим требованиям контроля выбросов, используется сильфон из нержавеющей стали. Клапан Тип 3241 может быть оснащен нагревательной рубашкой, которая может также включать сильфонное уплотнение.

    . Серия 240 Пневматические регулирующие клапаны Тип 3241-1 и Тип 3241-7

    Проходной клапан Тип 3241 Версии DIN и ANSI

    Применение

    Клапан регулирующий для технологического и промышленного применения

    Номинальный размер: от DN 15 до 300 (NPS от ½ до 12)

    Номинальное давление: PN от 10 до 40 (класс 125 до 300)

    Температура: от –196 до 450 °C ( от –325 до +842 °F)

    Проходной клапан Тип 3241, работающий с

    • Пневматический привод Тип 3271 (управление Тип 3241-1 клапан) или

    • Пневматический привод Тип 3277 (Управление Тип 3241-7 Клапан

    Стандартное исполнение для температур от –10 до 220°С

    – Тип 3241-1. От DN 15 до 300 (NPS от ½ до 12) с пневматическим приводом Тип 3271

    – Тип 3241-7. От DN 15 до 150 (NPS от ½ до 6) с типом 3277 Пневматический привод для встроенного позиционера

    . Серия 240 Пневматическое управление и быстродействующий запорный клапан для жидкого топлива и сжиженного нефтяного газа в жидкой фазе

    Тип 3241-1-Масло и Тип 3241-7-Масло

    Применение

    Клапан регулирующий в качестве регулирующего и предохранительного запорного устройства для установок сжигания жидкого топлива

    DN 15 и DN 25 · PN 16 и PN 40 · До 350 °C

    Стандартное исполнение для температур до 220 °C, с мягкой заглушкой, шток уплотнение подпружиненным V-образным кольцом из ПТФЭ, пневматический привод с установленным пилотным клапаном и фильтром NI типа 2.

    – Тип 3241-1-Масло. Пневматическое управление и быстродействие запорный клапан с приводом Тип 3271

    – Тип 3241-7-Масло. Пневматическое управление и быстродействие запорный клапан с приводом Тип 3277

    . Пневматические регулирующие клапаны серии 240, тип 3244-1 и тип 3244-7 Трехходовой клапан Тип 3244 Версии DIN и ANSI

    Применение

    Смесительный или отводной клапан для технологического и промышленного оборудования применения

    Размер клапана: DN 15–150 · NPS ½–6

    Номинальное давление: PN 10–40 · Класс 150 и 300

    Температура: от -196 до +450 °C · от -325 до +842 °F

    Трехходовой клапан Тип 3244 с

    • Пневматический привод Тип 3271

    • Пневматический привод Тип 3277 для встроенного позиционера приспособление

    Стандартное исполнение для температур от –10 до +220 °C (от 15 до 430 °F) с пневматическим приводом

    – Тип 3244-1. Клапан Тип 3244 с приводом Тип 3271

    – Тип 3244-7. Клапан Тип 3244 и пневматический привод Тип 3277 для встроенного позиционера


    . Серия 240 Пневматические регулирующие клапаны Тип 3248-1 и Тип 3248-7

    Криогенный клапан Тип 3248 Версия DIN

    Применение

    Шаровой или угловой клапан для криогенных применений · Простота обслуживания благодаря конструкции с верхним входом

    Номинальный размер DN 25–150

    Номинальное давление PN от 16 до 100

    Диапазон температур от –273 до +65 °C

    Криогенный клапан Тип 3248 специально разработан для удовлетворения требований криогенных применений.

    Стандартная версия. Диапазон температур от –196 до +65 °C Шток уплотнен металлическим сильфоном и саморегулирующимся V-образным уплотнением из чистого ПТФЭ или ПТФЭ/углерода

    – Тип 3248-1 · С пневматическим приводом Тип 3271, эффективное сечение от 175 до 2800 см² площадь мембраны

    – Тип 3248-7 · С пневматическим приводом Тип 3277 для крепления встроенного позиционера, эффективная площадь мембраны от 175 до 750 см²

    . Серия 240 Тип 3351 Пневматический двухпозиционный клапан

    Применение

    Герметичный двухпозиционный клапан для жидкостей, газов и паров в соответствии со стандартами DIN или ANSI

    Размер клапана: DN 15–100 · NPS ½–4

    Номинальное давление: PN от 10 до 40 · Классы 150 и 300

    Температура среды: от –50 до +250 °C · от –58 до +482 °F

    Пневматический регулирующий клапан Тип 3351 состоит из двухпозиционного клапана и пневматический привод. Опционально клапан может быть оснащен сильфонным уплотнением или изолирующей секцией.

    Стандартное исполнение для номинального давления от PN 10 до 40 или классов 150 и 300, при отказе закрывается или открывается при отказе

    – Тип 3351 . Запорный клапан с саморегулирующимся V-образным уплотнением из ПТФЭ · Размер клапана от DN 15 до 100 (NPS ½ до 4) Температура среды от –10 до 220 °C (от 14 до 428 °F)

    – Тип 3351 с сильфонным уплотнением · Двухпозиционный клапан с сильфонным уплотнением и V-образным уплотнением из ПТФЭ. · Размер клапана от DN 15 до 50 (NPS ½ до 2).

    – Тип 3351 с изолирующей секцией • Двухпозиционный клапан с изолирующей секцией и плунжерным штоком, уплотненным V-образным уплотнением из ПТФЭ. Размер клапана от DN 15 до 50 (NPS ½ до 2)

    . Пневматические регулирующие клапаны серии 240, тип 3510-1 и тип 3510-7 Микроклапан типа 3510 Исполнение по DIN

    Применение

    Клапан регулирующий, специально предназначенный для управления малым расходом на экспериментальных установках и научно-исследовательских установках

    Номинальный размер: G 1/8 · G ¼ · G 3/8 · G ½ · G ¾ 1 /8 NPT · ¼ NPT · 3/8 NPT · ½ NPT · ¾ NPT DN 10 · DN 15 · DN 25

    Ном.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
